Metal Master MML Токарный станок 1830V. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ - часть 1

Содержание

1 Безопасность................................................................................................................................................................4

1.1 Указания по безопасности ..................................................................................................................................5

1.1.1 Классификация опасностей.......................................................................................................................5

1.1.2 Другие знаки ...............................................................................................................................................6

1.2 Назначение станка...............................................................................................................................................6

1.3 Опасность, которую может представлять станок.............................................................................................7

1.3.1 Запрещающие, предостерегающие и указывающие знаки.....................................................................8

1.4 Защита тела оператора........................................................................................................................................8

1.5 Безопасность во время работы...........................................................................................................................8

1.5.1 Отключение и остановка станка ...............................................................................................................9

2 Монтаж.......................................................................................................................................................................10

2.1 Комплект поставки............................................................................................................................................10

2.2 Хранение ............................................................................................................................................................10

2.3 Установка............................................................................................................................................................10

2.3.1 Требования к месту установки................................................................................................................10

2.3.2 Строповка..................................................................................................................................................10

2.3.3 Установка...................................................................................................................................................10

2.4 Запуск в эксплуатацию......................................................................................................................................11

2.4.1 Очистка и смазка ......................................................................................................................................11

2.4.2 Опциональные дополнительные принадлежности ...............................................................................12

3 Обслуживание............................................................................................................................................................13

3.1 Безопасность......................................................................................................................................................13

3.2 Основные узлы и органы управления .............................................................................................................13

3.3 Токарные резцы .................................................................................................................................................14

3.3.1 Углы токарного резца...............................................................................................................................15

3.4 Установка инструмента.....................................................................................................................................16

3.5 Зажатие заготовки в токарном патроне ...........................................................................................................17

3.5.1 Замена кулачков токарного патрона .......................................................................................................18

3.5.2 Присоединительная поверхности шпинделя.........................................................................................18

3.6 Включение и выключение станка ....................................................................................................................19

3.6.1 Переключатель направления вращения станка .....................................................................................19

3.7 Установка числа оборотов ................................................................................................................................19

3.7.1 Изменение диапазона числа оборотов....................................................................................................20

3.8 Точение коротких конусов................................................................................................................................20

3.9 Точение длинных конусов ................................................................................................................................21

3.10 Поперечное точение и отрезка.........................................................................................................................22

3.11 Нарезание резьбы ..............................................................................................................................................23

3.11.1 Автоматическое нарезание резьбы .......................................................................................................23

3.12 Установка подачи и шага нарезаемой резьбы.................................................................................................24

3.12.1 Включение подачи..................................................................................................................................25

3.13 Общие указания по работе ...............................................................................................................................25

3.13.1 Охлаждение 301 и,I резания.....................................................................................................................25

4 Скорость резания.......................................................................................................................................................26

4.1 Выбор скорости резания ...................................................................................................................................26

4.2 Факторы, влияющие на скорость резания.......................................................................................................26

4.3 Таблица режимов резания ................................................................................................................................27

5 Уход.............................................................................................................................................................................28

5.1 Безопасность......................................................................................................................................................28

5.2 Проверка и техобслуживание...........................................................................................................................28

5.3 Ремонт.................................................................................................................................................................31

5.4 Передняя бабка и привод..................................................................................................................................32

5.5 Суппорт ..............................................................................................................................................................33

5.6 Фартук ................................................................................................................................................................34

5.7 Станина...............................................................................................................................................................34

5.8 Задняя бабка.......................................................................................................................................................35

5.8.1 Перечень деталей......................................................................................................................................36

6 Технические характеристики ...................................................................................................................................39

6.1 Электрические характеристики .......................................................................................................................39

6.2 Механические характеристики ........................................................................................................................39

6.3 Габаритные размеры .........................................................................................................................................39

6.4 Смазочные материалы.......................................................................................................................................39

6.5 Условия среды....................................................................................................................................................39

6.6 Уровень шума.....................................................................................................................................................39

7 Устранение неисправностей.....................................................................................................................................41

7.1 Возможные неисправности токарно-винторезного станка ...........................................................................41

8 Декларация о соответствии техническому регламенту таможенного союза.......................................................41

9 Гарантийные условия................................................................................................................................................44

Безопасность
Соглашение о терминах
’ дает дополнительные указания
требует от Вас действий
перечень

Эта часть Руководства по эксплуатации

О бъясняет Вам значение и порядок использования этого Руководства по эксплуатации и содержит предостерегающие указания,

О определяет установленную сферу применения токарно-винторезного станка,

О предостерегает Вас от опасностей, которые могут возникать при несоблюдении этого Руководства по эксплуатации и угрожать Вам и другим людям,

О информирует Вас о том, как нужно избегать опасности.

Руководство по эксплуатации дополняют

О соответствующие нормативные и производственные документы,

О требования по технике безопасности,

О запрещающие, предостерегающие и указывающие таблички, а также предостерегающие знаки на токарно-винторезном станке.

При установке, работе, техобслуживании и ремонте токарно-винторезного станка нужно соблюдать соответствующие Европейские нормы.

В странах, в которых продолжает действовать национальное законодательство, нужно применять нормы национального законодательства.

В случае необходимости, перед запуском токарно-винторезного станка в эксплуатацию нужно провести соответствующие мероприятия для соблюдения национальных норм и правил.
ХРАНИТЕ ДОКУМЕНТАЦИЮ ВСЕГДА РЯДОМ С ТОКАРНО-ВИНТОРЕЗНЫМ СТАНКОМ.

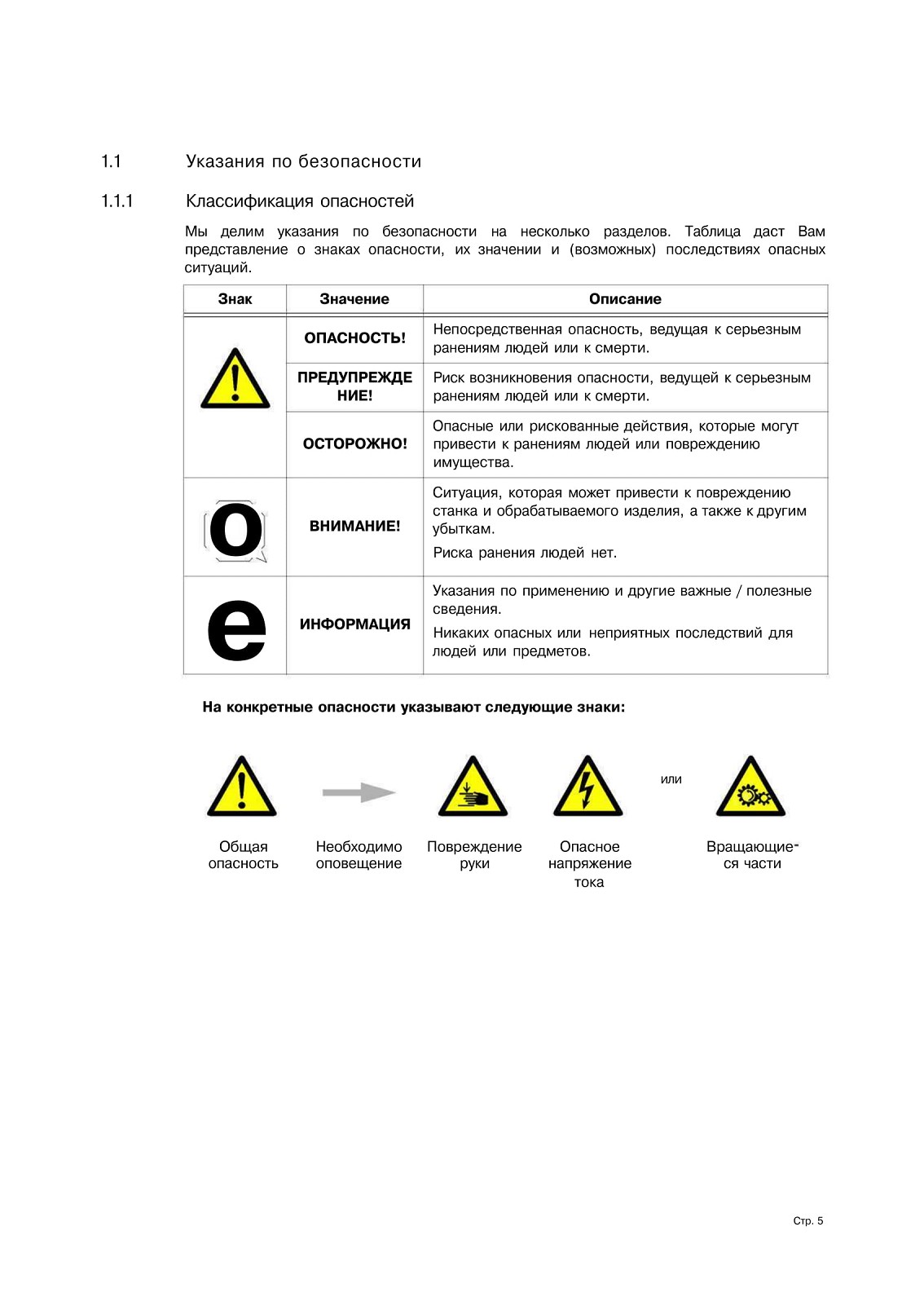

Указания по безопасности

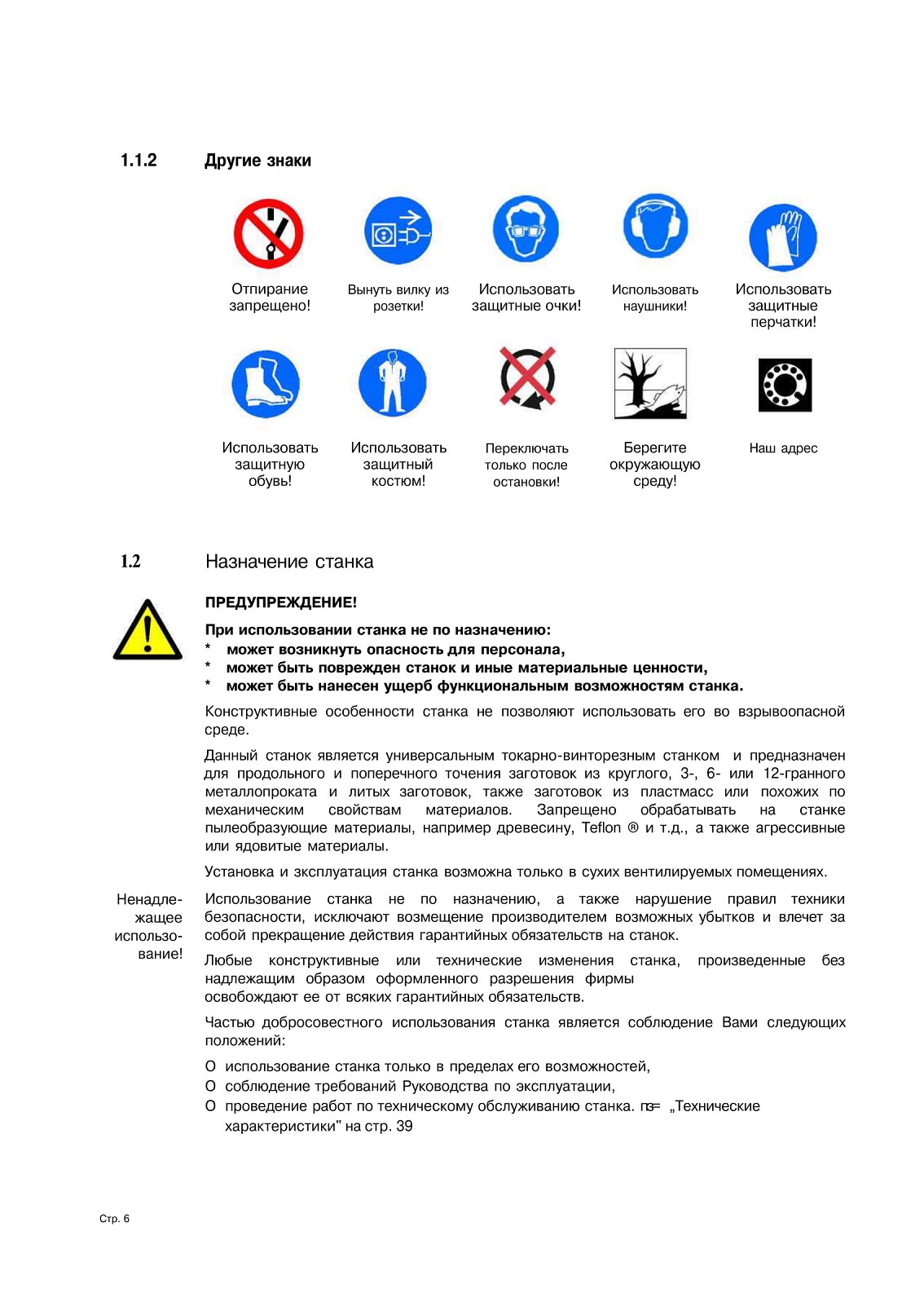

Другие знаки

Для достижения оптимальной производительности необходим правильный подбор инструмента, числа оборотов, подачи и глубины резания, а также метода охлаждения зоны резания.

ПРЕДУПРЕЖДЕНИЕ!

Использование станка не по назначению может привести к самым тяжелым последствиям.

Изменение конструкции и режимов работы токарно-винторезного станка запрещены! Это может привести к поломке станка и травмированию людей.

Опасность, которую может представлять станок.

Данный токарно-винторезный станок подвергался тщательной проверке на безопасность.

Его конструкция соответствует современному уровню техники и всем требованиям к безопасности подобного оборудования, однако остается риск, связанный с

О высокой скоростью вращения,

О вращающимися частями,

О электрическим током.

Конструктивные особенности станка и соблюдение требований техники безопасности сводят этот риск к минимуму.

Работа и уход за токарно-винторезным станком недостаточно квалифицированным персоналом могут привести к ошибочным действиям и ненадлежащему обслуживанию, став таким образом причиной возникновения опасных ситуаций.

ИНФОРМАЦИЯ

Весь персонал, связанный с установкой станка, запуском его в эксплуатацию, работой на станке, техническим обслуживанием и уходом за станком должен

О иметь необходимую квалификацию,

О соблюдать требования данного Руководства по эксплуатации.

При использовании станка не по назначению

О может возникнуть опасность для персонала,

О может быть поврежден станок и иные материальные ценности,

О может быть нанесен ущерб функциональным возможностям станка.

При уходе за станком и проведении его технического обслуживания отключение станка от электросети обязательно.

Для работ с электрооборудованием станка требуется следующая квалификация:

О работы производит только имеющий соответствующую квалификацию электрик или проверка электриком перед подачей напряжения

ПРЕДУПРЕЖДЕНИЕ!

Работа на станке с неисправными защитными устройствами запрещена.

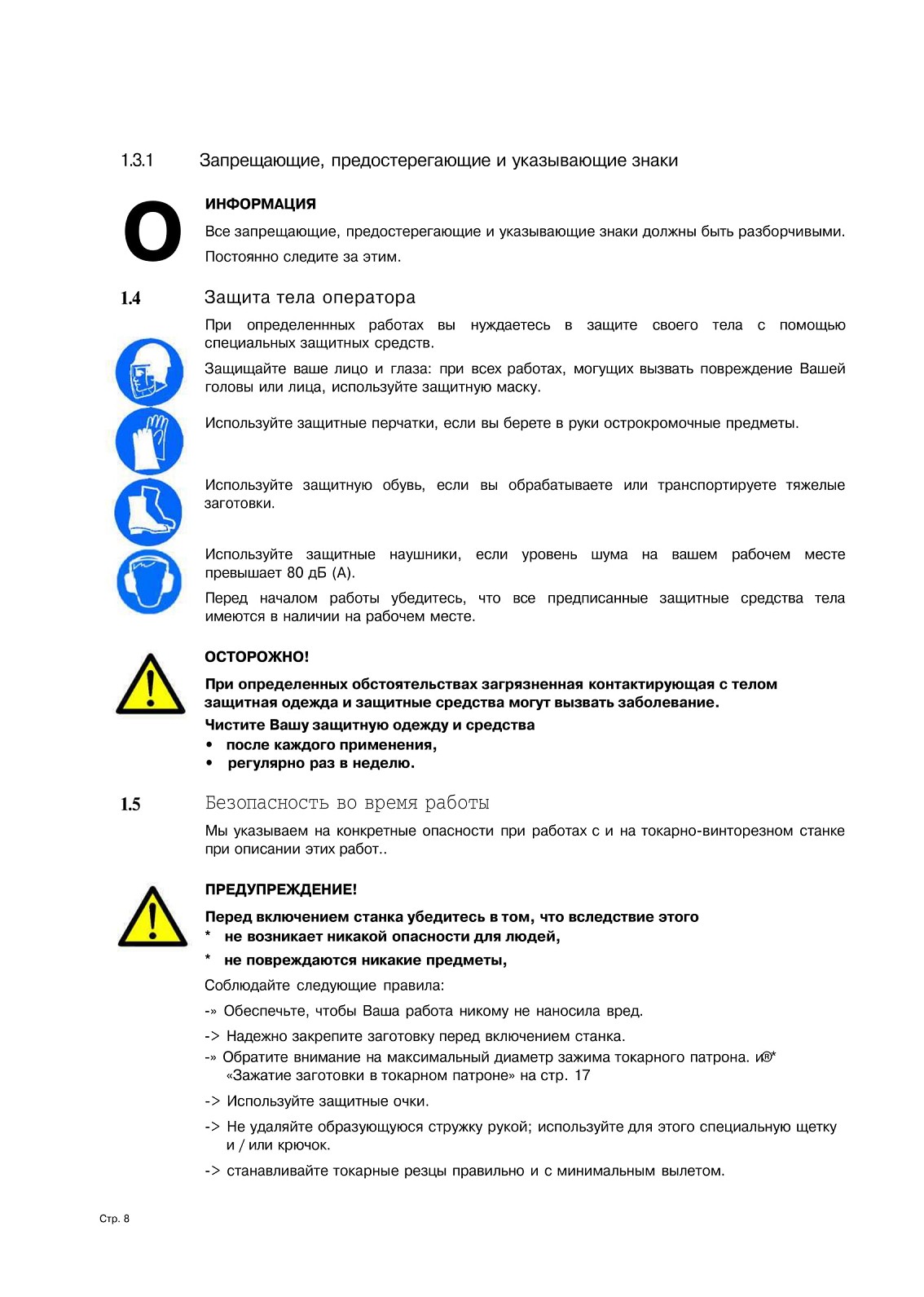

1.3.1 Запрещающие, предостерегающие и указывающие знаки

-> Выключайте станок перед измерениями заготовки.

-» При монтаже, работе, техобслуживании и ремонте станка безусловно выполняйте все требования этого Руководства по эксплуатации.

-> Запрещена работа на станке в состоянии, снижающем концентрацию внимания -например, под влиянием медикаментов.

-> Соблюдайте требования техники безопасности.

-» При выключении станка дождитесь его полной остановки.

-> Используйте предписанные защитную одежду и средства. Работайте в плотно прилегающей одежде, при необходимости одевайте сетку для волос.

Отключение и остановка станка

Перед началом техобслуживания и профилактических и ремонтных работ вытащите

штекер питания из сети и убедитесь в полной остановке станка.

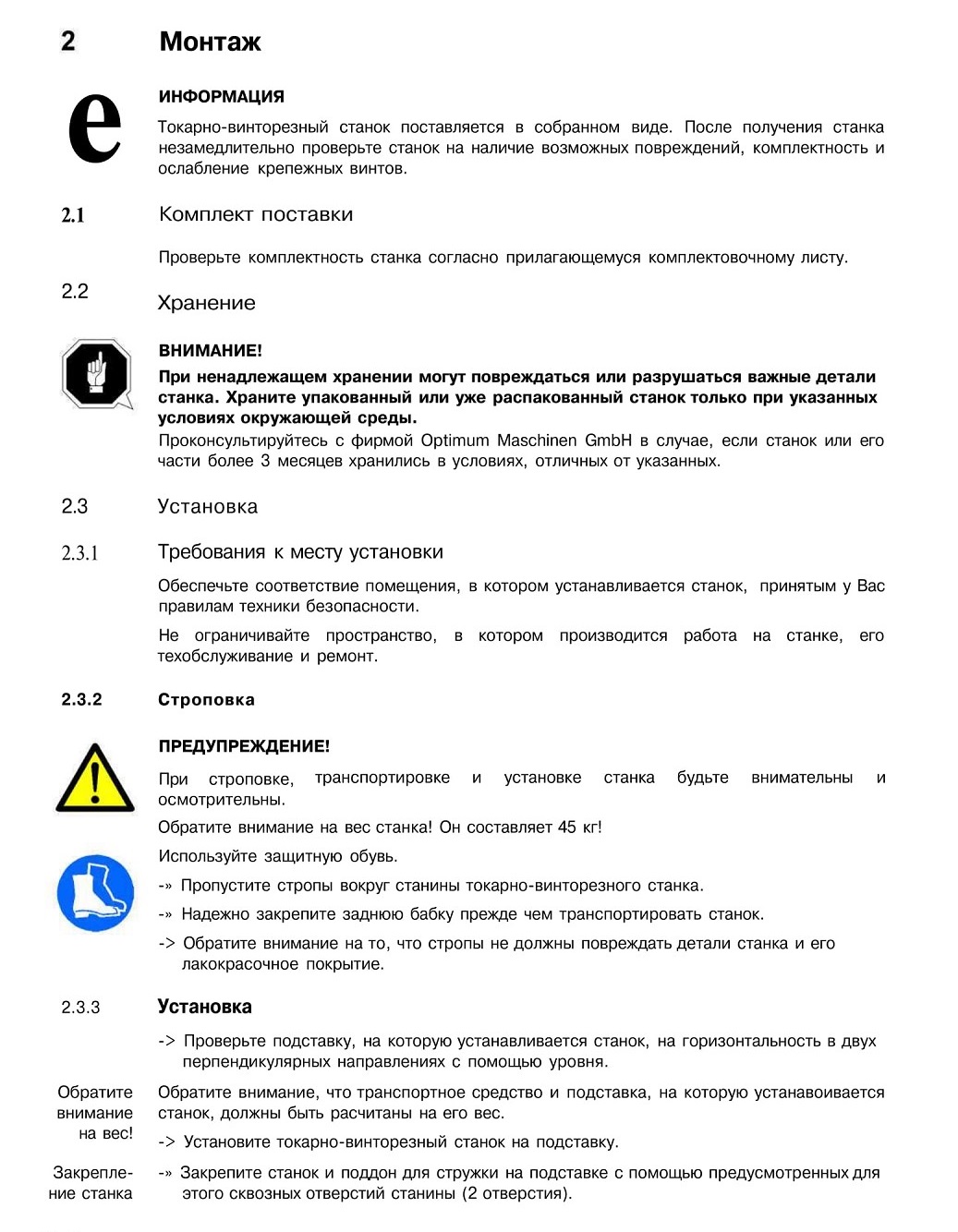

Монтаж

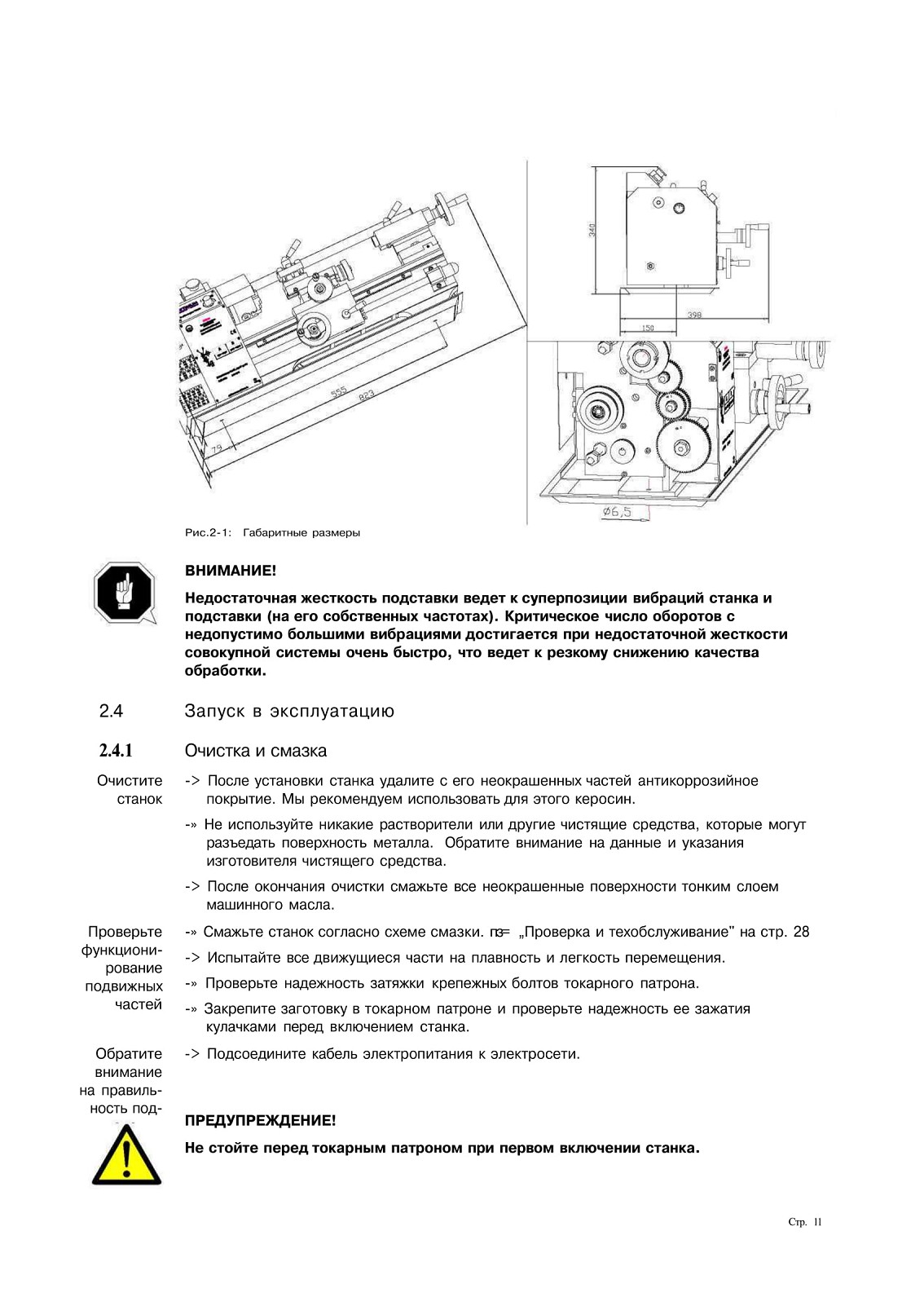

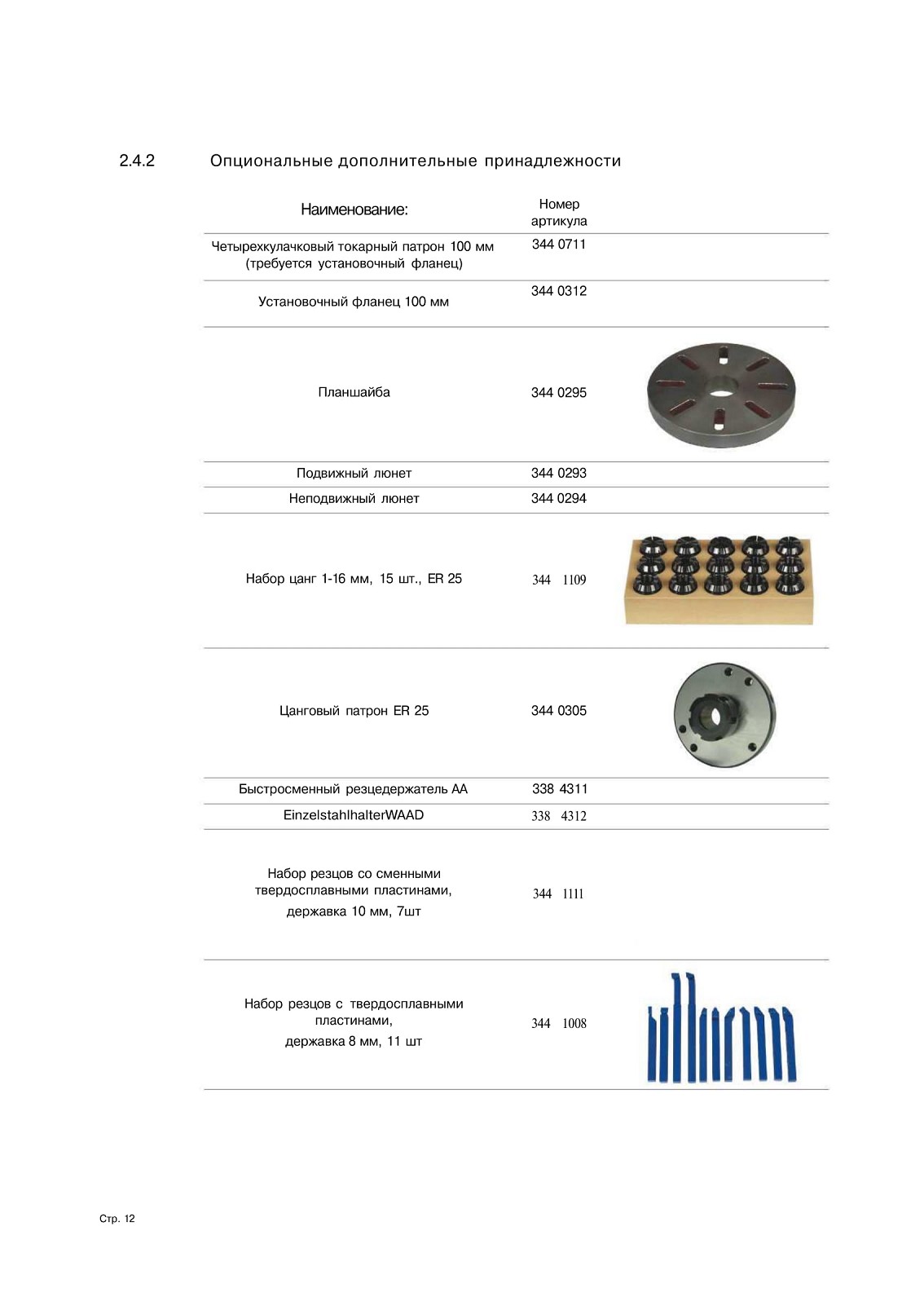

2.4.2 Опциональные дополнительные принадлежности

Обслуживание

3.1 Безопасность
При эксплуатации станка обязательно должны выполняться следующие требования:

О Техническое состояние станка безупречно.

О Станок используется по своему назначению.

О Соблюдаются требования Руководства по эксплуатации.

При появлении дефектов устраняйте их незамедлительно. Остановите станок при сбоях в его работе, этим Вы избежите возможных неприятных последствий. Обеспечьте невозможность неумышленного или некомпетентного запуска станка.

Сразу сообщайте обо всех опасных ситуациях ответственным лицам.

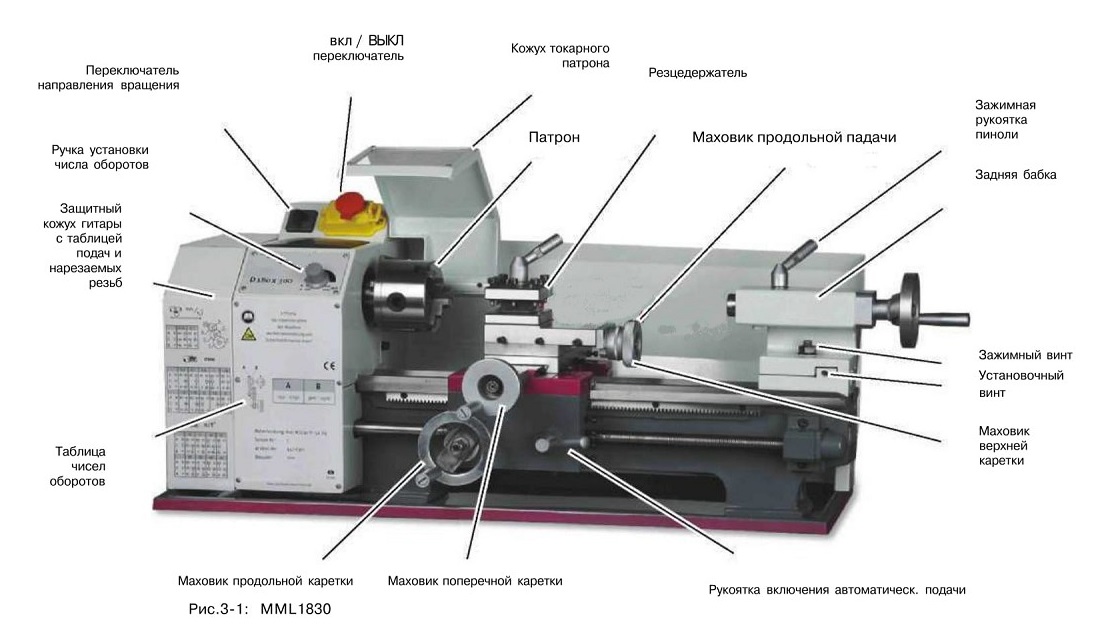

3.2 Основные узлы и органы управления

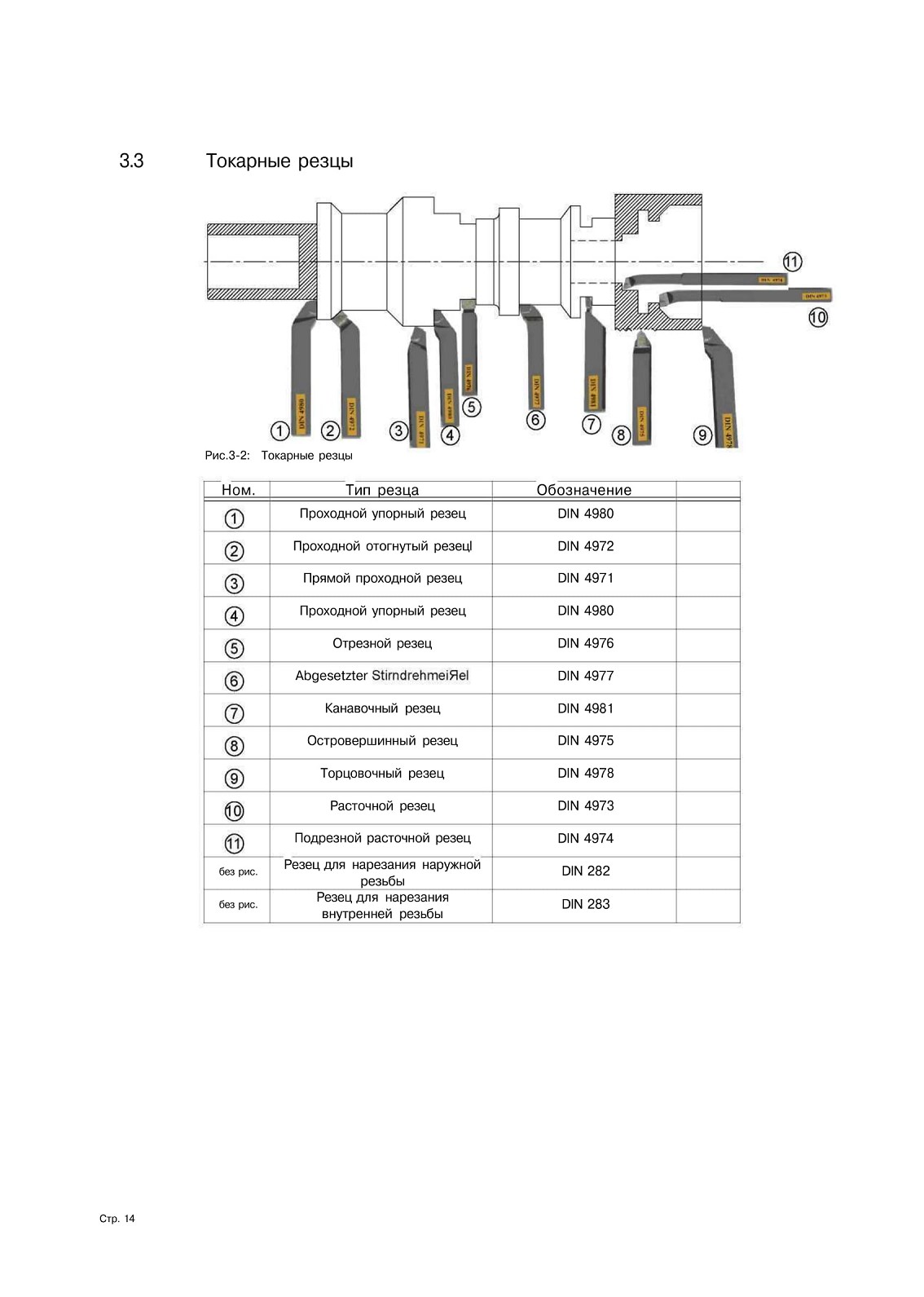

Токарные резцы

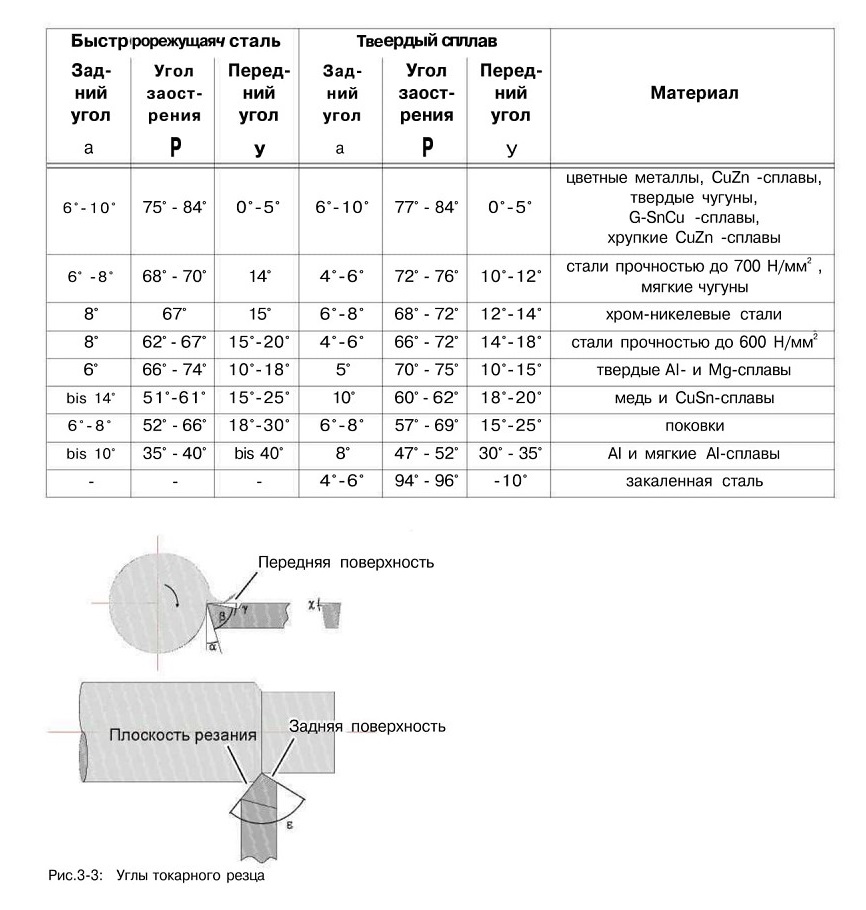

3.3.1 Углы токарного резца

Величины углов токарного резца имеют решающее значение для производительности, скорости точения и качества обработанной поверхности. Правильный подбор углов является необходимым условием получения хороших результатов работы.

ВНИМАНИЕ!

Обратите внимание на указания в руководстве по эксплуатации заточного станка, на котором производится заточка резцов.

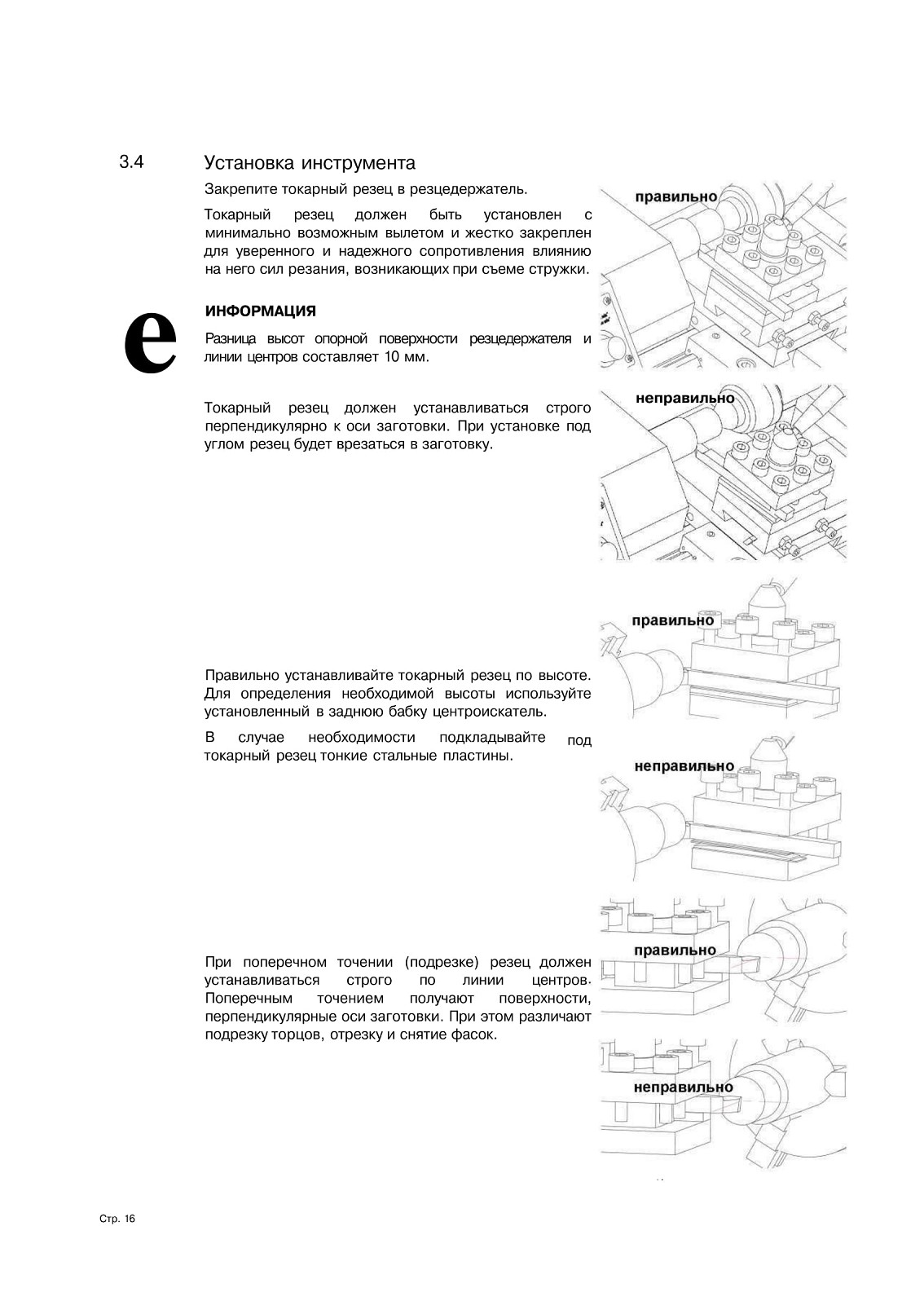

3.4 Установка инструмента
