Завод Туламаш. Металлообрабатывающие станки. Каталог (2018 год)

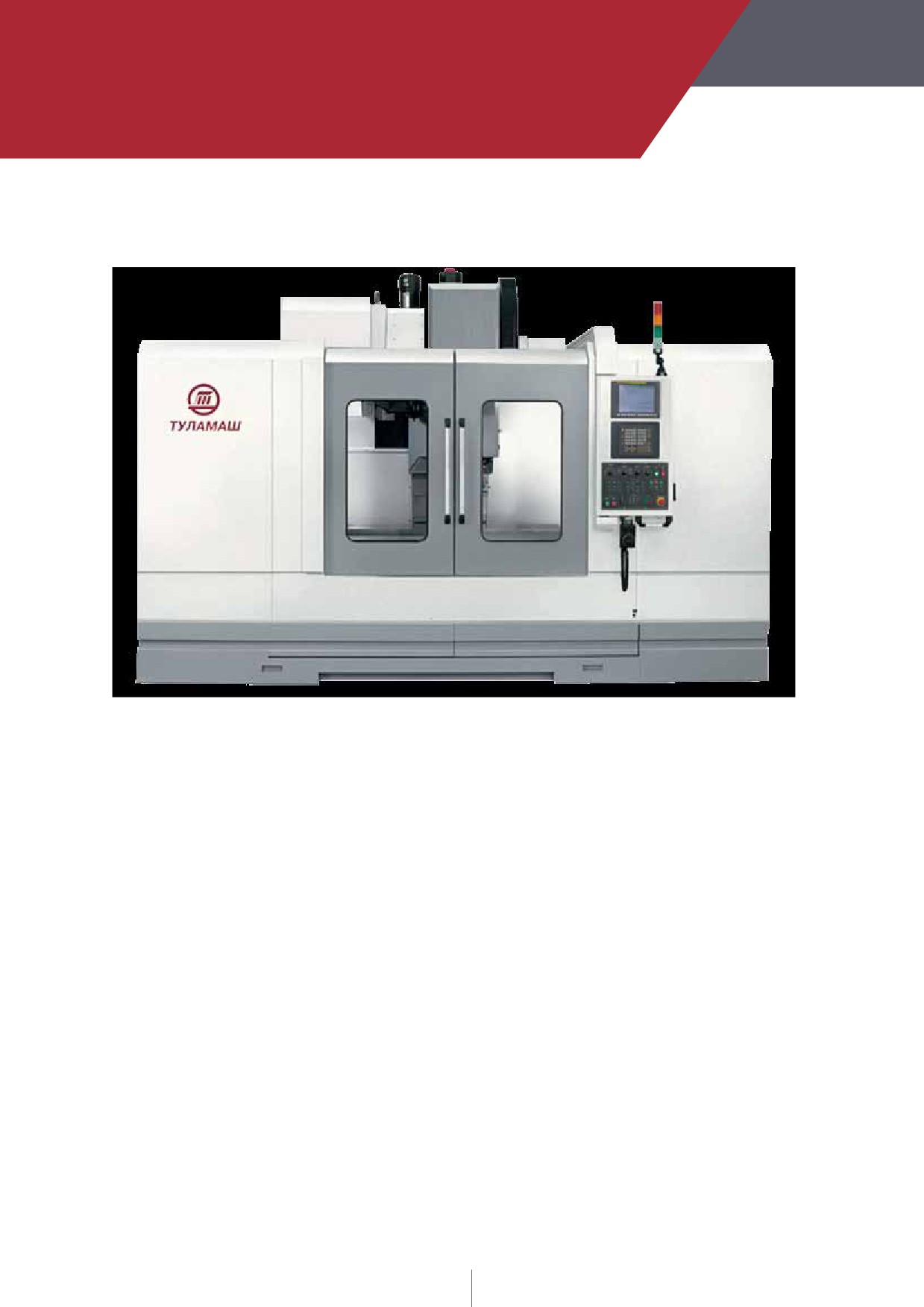

Фрезерные вертикальные ОЦ серии 6Твк-

направляющие качения

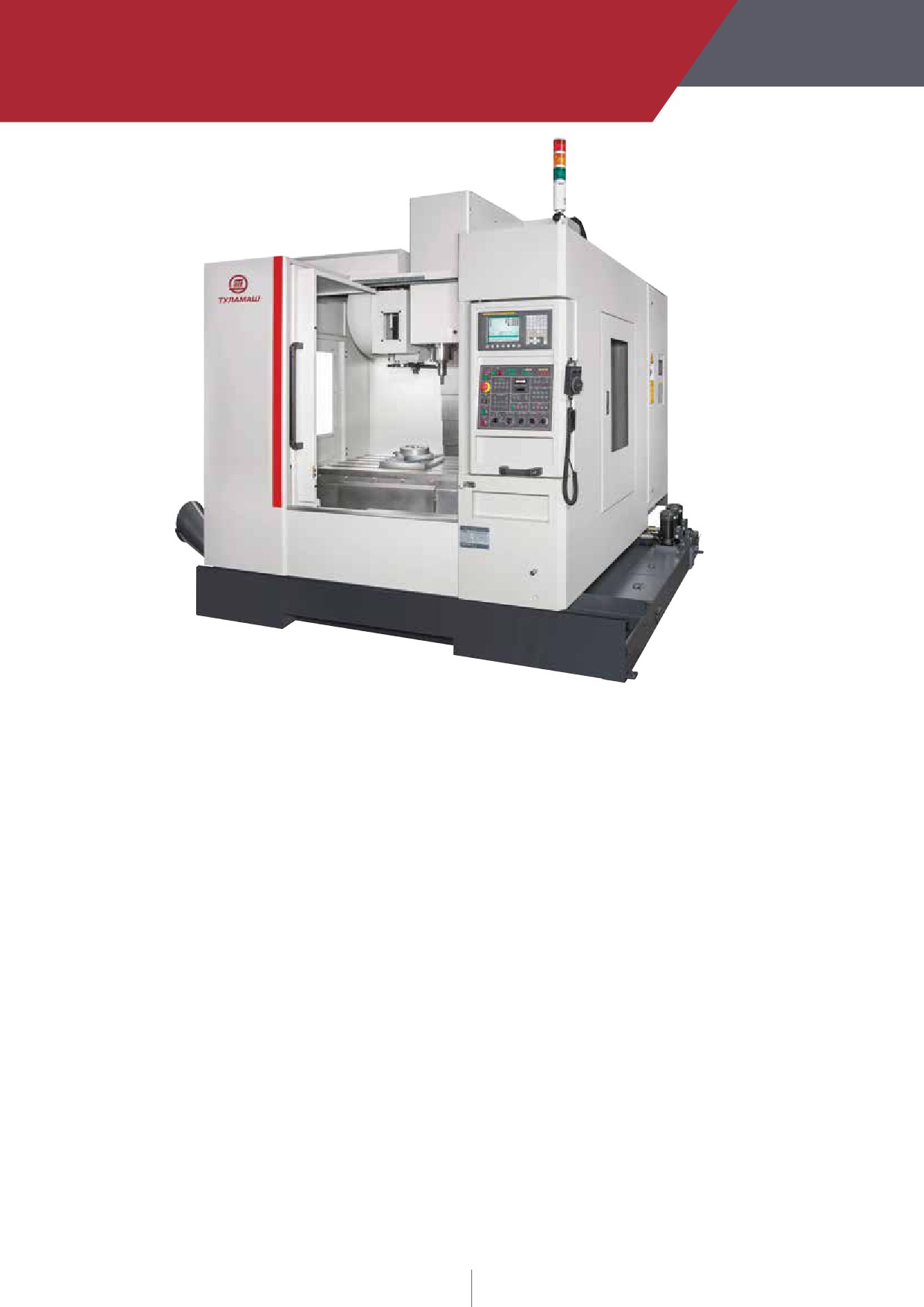

6ТВК-70 / 6ТВК-85 / 6ТВК-110

Стандартная комплектация:

Дополнительные опции:

• система ЧПУ FANUC 0i-MF;

• замена системы ЧПУ на FANUC 31i, Siemens 828D;

• ременный привод шпинделя;

• поворотный стол, 4-ая управляемая ось;

• магазин на 24 инструмента;

• увеличение частоты вращения шпинделя до 10 000 об/мин;

• автоматическая централизованная

• система температурного контроля шпинделя;

система смазки;

• ленточный конвейер с бункером;

• автоматическая смена инструмента;

• замена шпинделя на ВТ-50;

• телескопическая защита направляющих;

• двухскоростная шпиндельная коробка;

• выносной импульсный генератор MPG;

• воздушный кондиционер электрического шкафа;

• 2 шнека отвода стружки из рабочей зоны;

• замок блокировки двери;

• шнековый конвейер с бункером;

• оптические линейки по осям X, Y, Z;

• система подвода СОЖ;

• система измерения инструмента Renishaw TS-27R;

• функция жесткого резьбонарезания;

• система измерения детали Renishaw ОМР-40;

• воздушный пистолет;

• автоматическое отключение;

• пистолет СОЖ;

• дисковый маслоотделитель СОЖ;

• разъем для передачи данных RS232;

• сепаратор масляного тумана;

• 3-цветная сигнальная лампа;

• автоматическая дверь;

• освещение рабочей зоны;

• система отображения номера инструмента;

• полностью закрытая зона резания;

• счетчик деталей;

• теплообменник электрошкафа;

• подвод СОЖ через шпиндель.

• трансформатор 15,0 КВт;

• протокол точности;

• гарантия FANUC — 2 года;

• гарантия на механические части - 1 год

• набор уровневых болтов и подкладок;

• инструкция по эксплуатации и обслуживанию;

• набор инструмента для обслуживания станка.

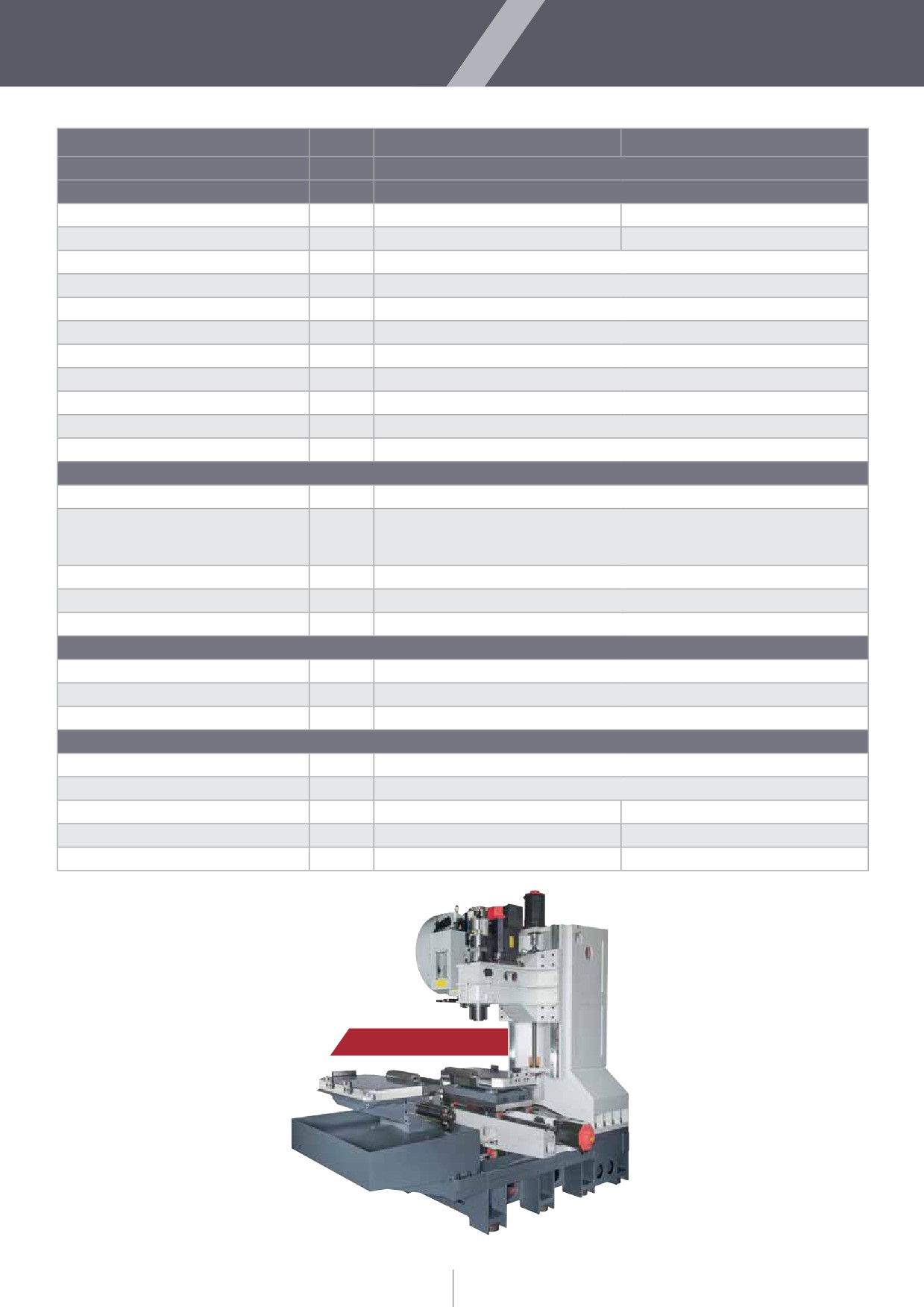

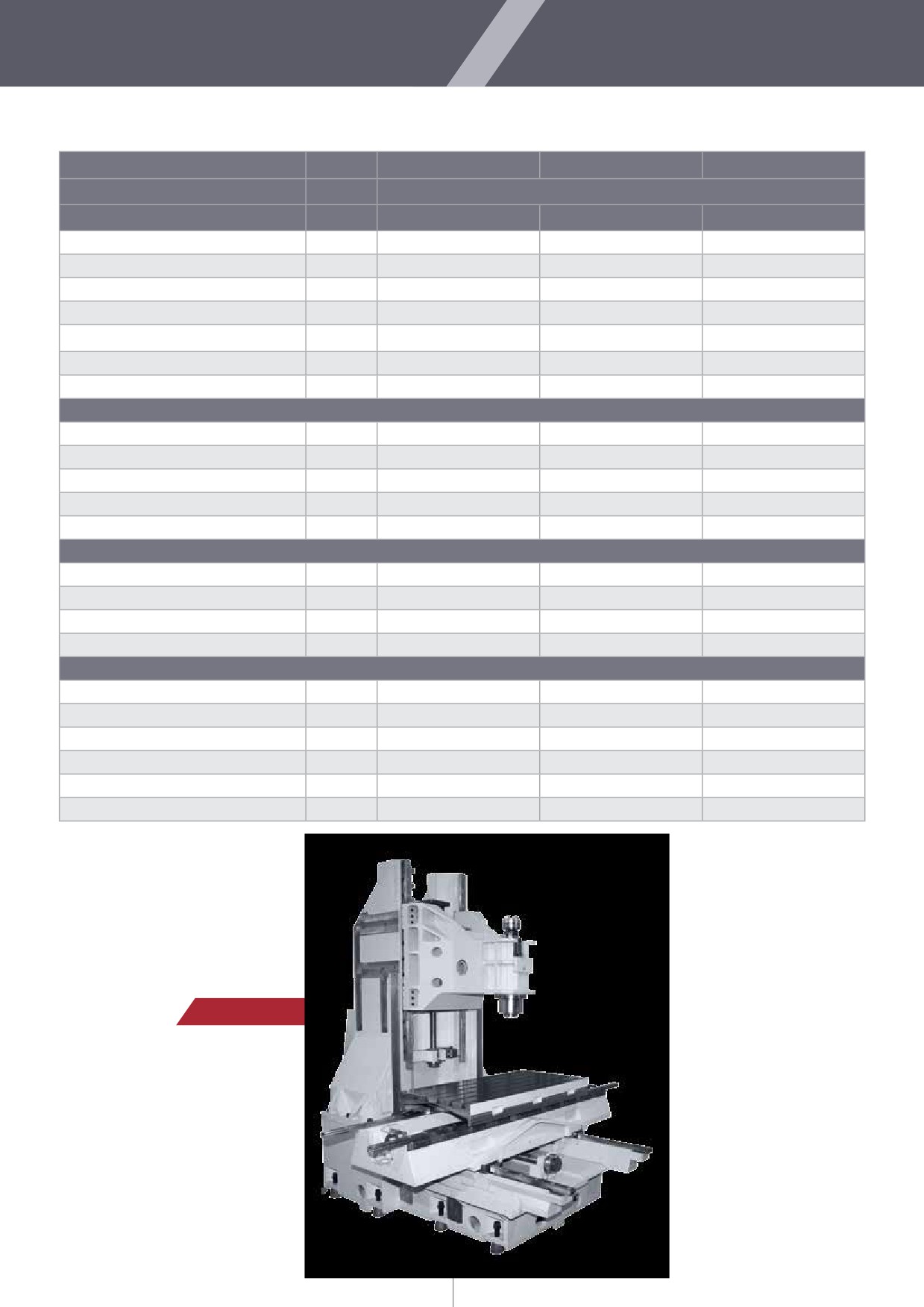

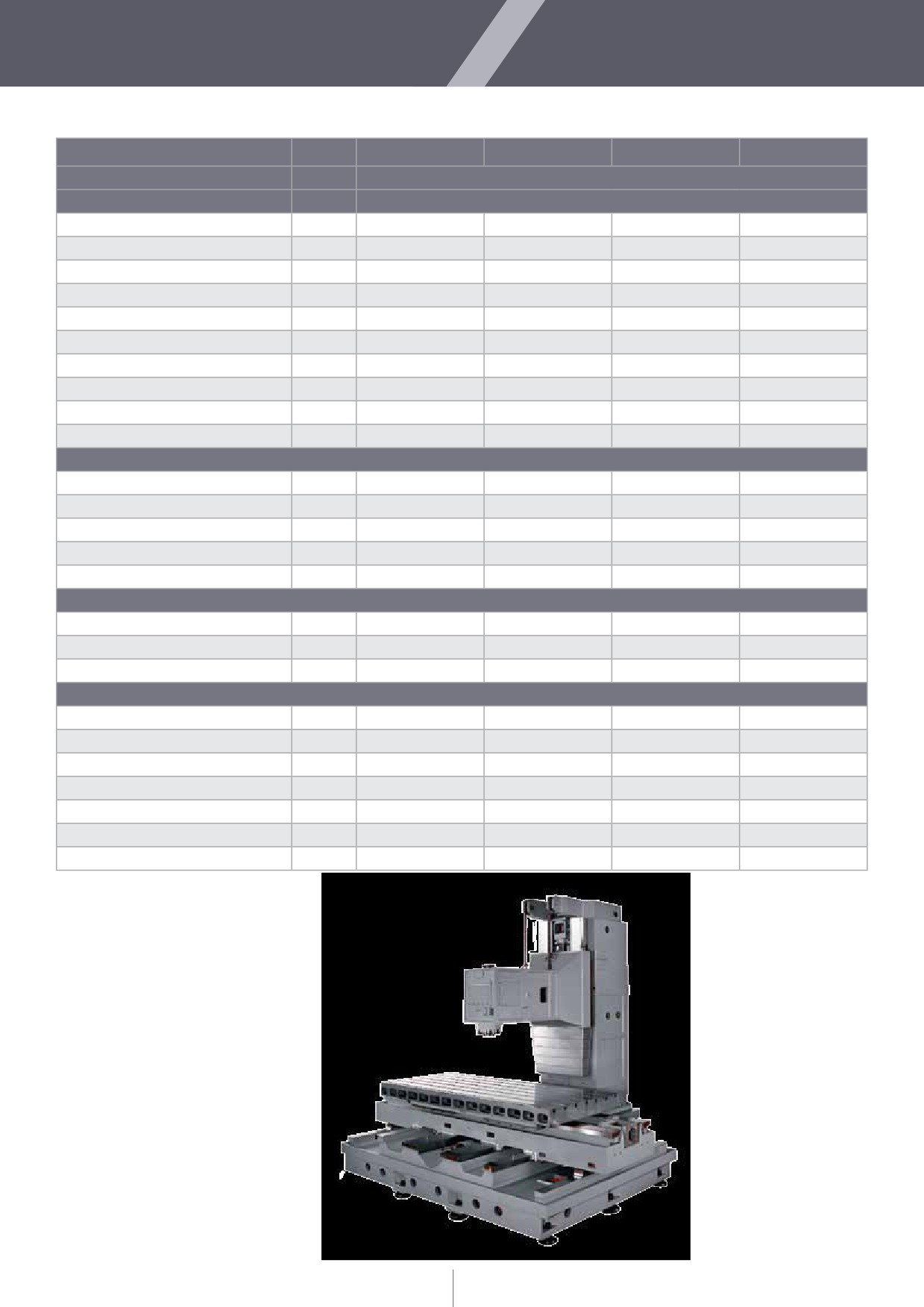

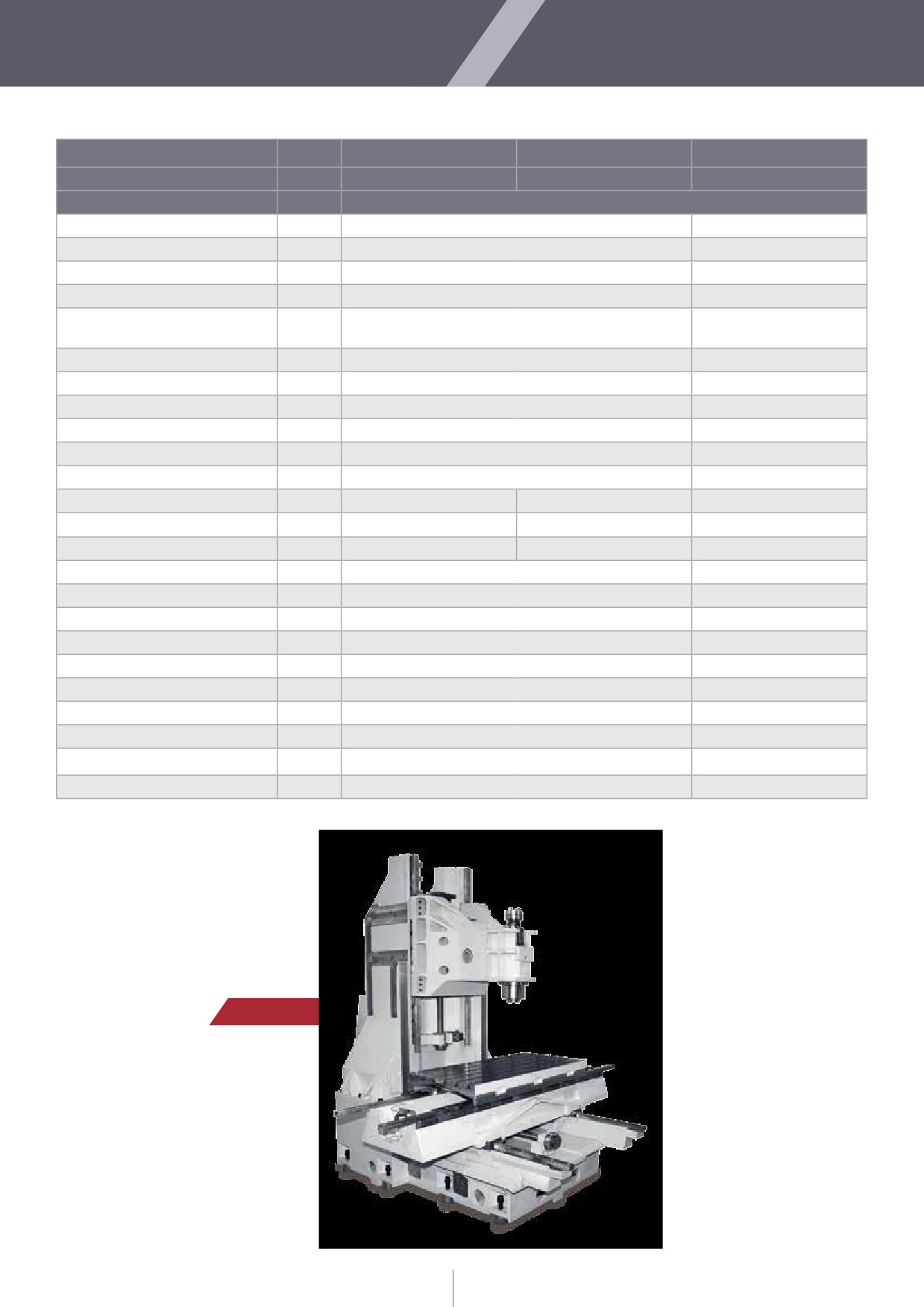

Технические характеристики:

Модель

6ТВК-70

6ТВК-85

6ТВК-110

Тип направляющих

качения

Система ЧПУ

Fanuc 0i-MF

Размер стола

мм

850х500

1000х600

1200х600

Макс. нагрузка на стол

кг

800

Т - образные пазы

мм

18х100х5

18х100х6

Перемещение по осям X/Y/Z

мм

700х510х450

850х580х550

1100х580х550

Ускоренные перемещения X/Y/Z

м/мин

36 / 36 / 30

Диапазон рабочих подач

мм/мин

5 000-16 000

Привод по осям X/Y/Z

кВт

3,0 / 3,0 / 3,0

Шпиндель

Конус шпинделя

BT-40

Частота вращения шпинделя

об/мин

8 000

Мощность главного привода

кВт

11,0 / 15,0

Расстояние шпиндель-стол

мм

150 - 600

150 - 700

Расстояние центр шпинделя-колонна

мм

430

556

585

Инструментальный магазин

Количество инструментов, тип

шт.

24, «рука»

Максимальный диаметр инструмента

мм

80 (150)

Максимальная длина инструмента

мм

260

Максимальная масса инструмента

кг.

Общие данные

Требуемый подвод пневматики

кг/см2

Потребляемая мощность

кВт

55,0

65,0

Длина станка

мм

1850

2400

3060

Ширина станка

мм

3230

3500

3750

Высота станка

мм

2120

2140

3080

Масса станка

кг

6000

6300

6600

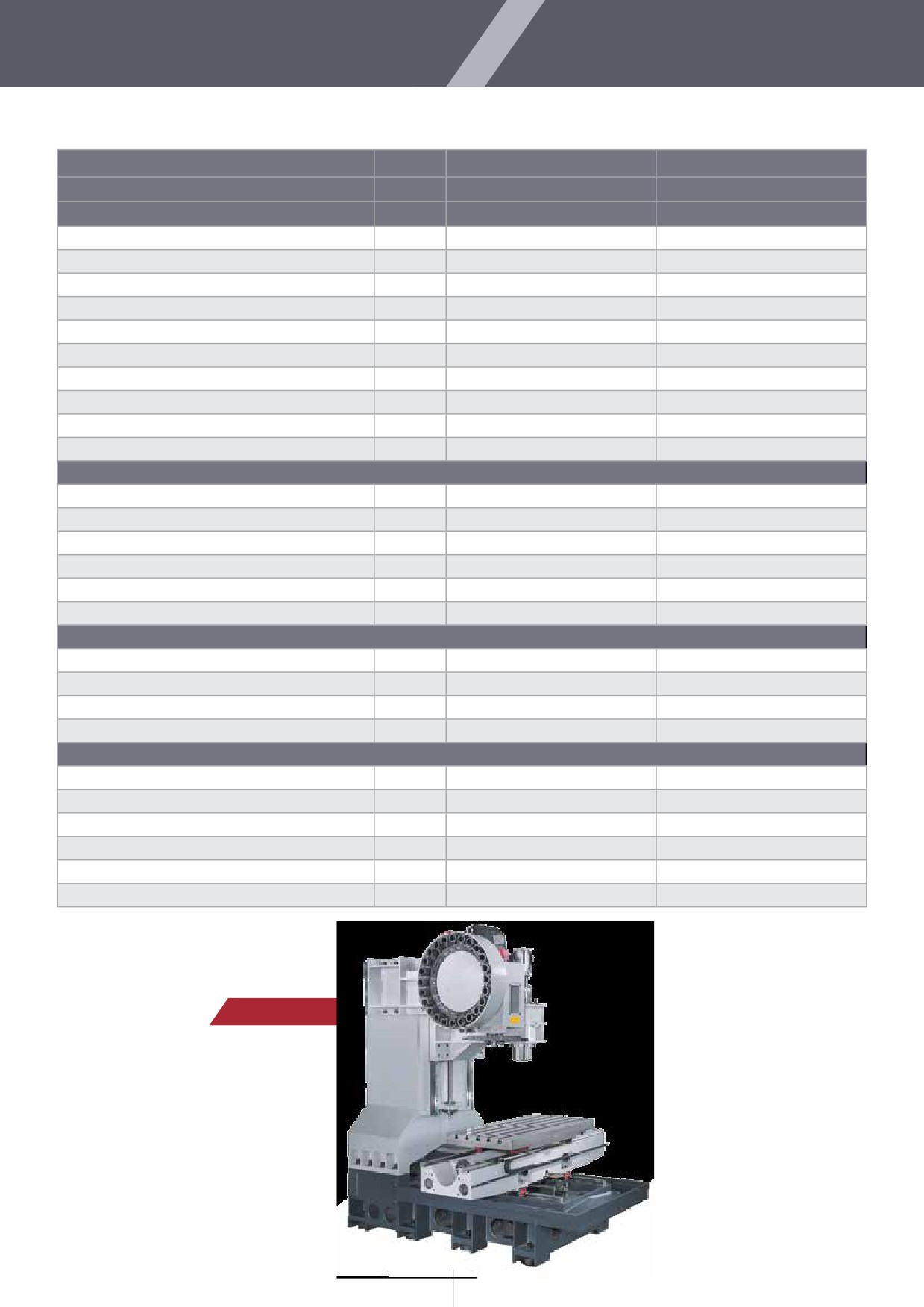

6ТВК-110

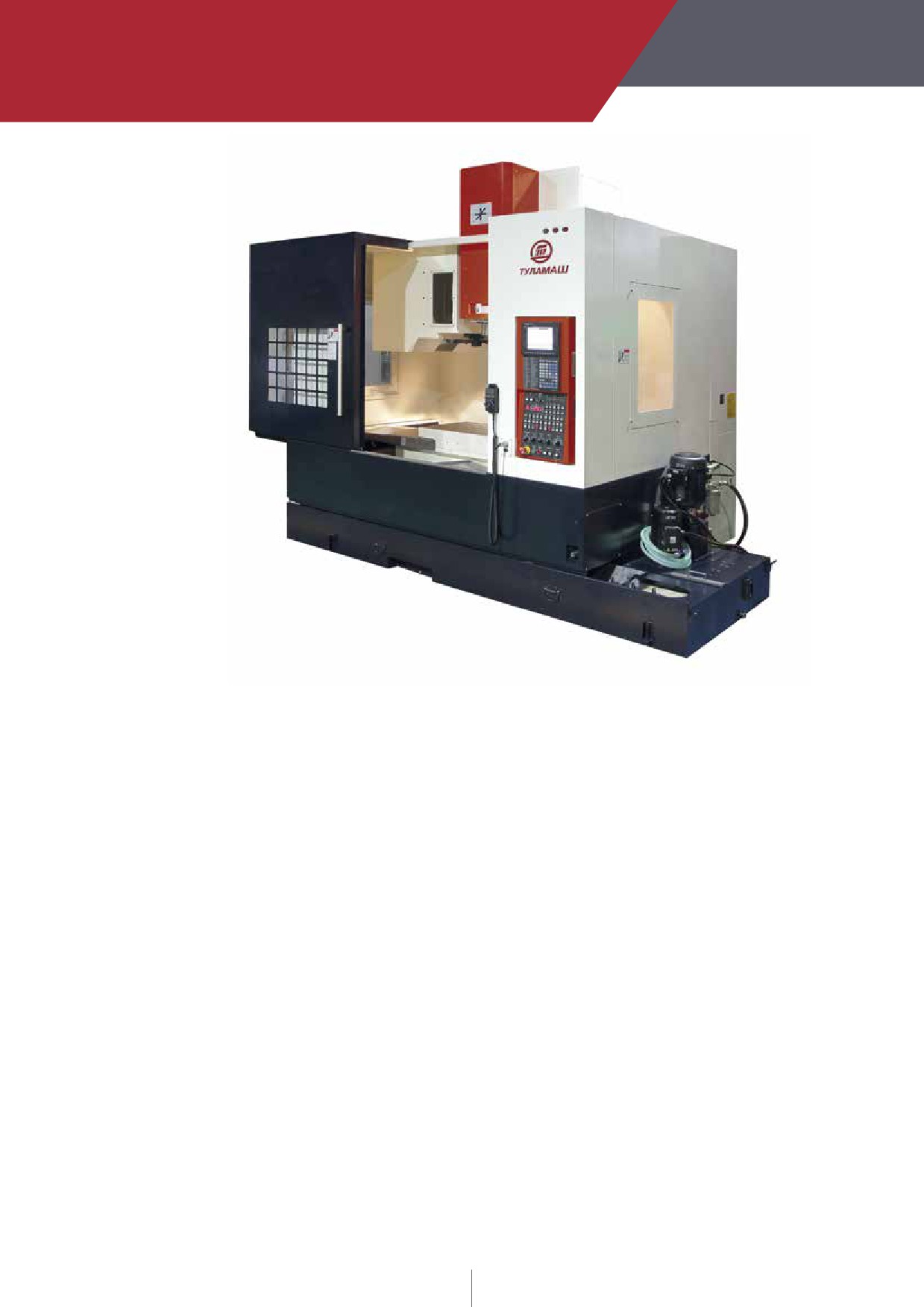

ФРЕЗЕРНЫЕ ВЕРТИКАЛЬНЫЕ ОЦ СЕРИИ 6ТВК

направляющие качения

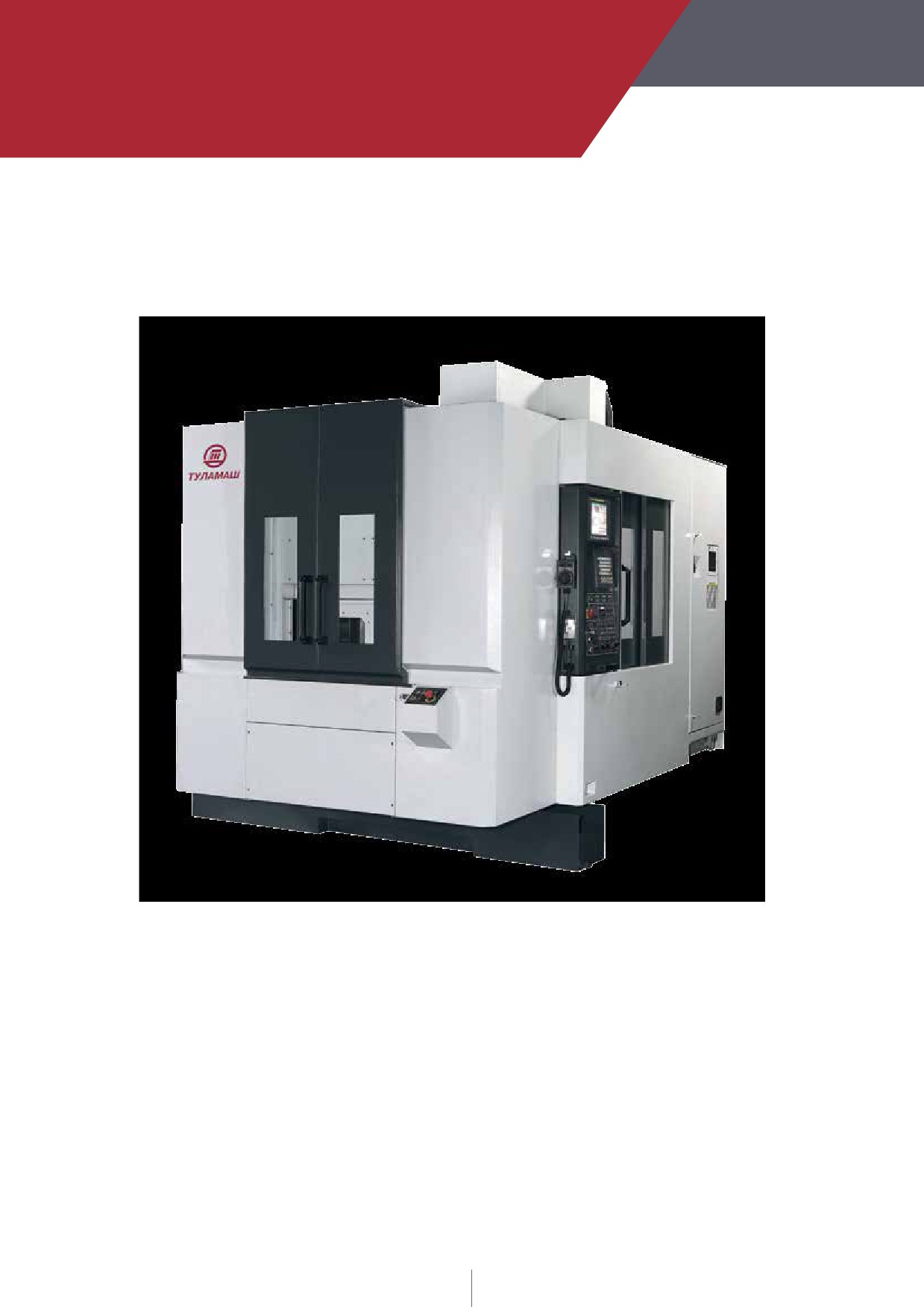

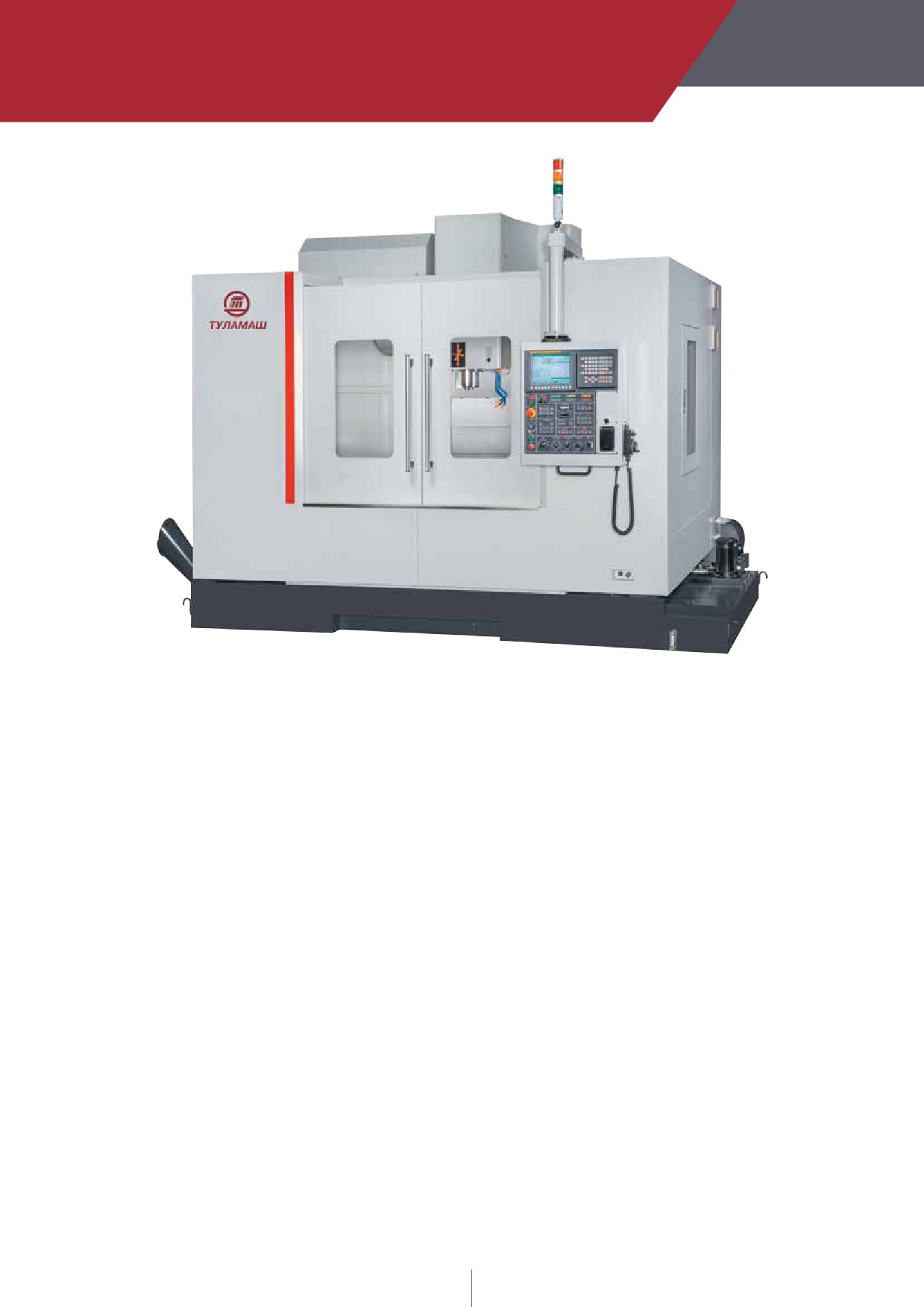

6ТВК-86 / 6ТВК-106

Стандартная комплектация:

Дополнительные опции:

• система ЧПУ Fanuc 0i-MF, дисплей 8,4”;

• система ЧПУ Siemens 828D, Mitsubishi, Heidenhain;

• ременный привод шпинделя;

• дисплей Fanuc 10.4”, 15”;

• направляющие качения;

• AICC (просмотр 40 блоков), AICC II (просмотр 200

• магазин на 24 инструмента, тип смены «рука»;

блоков) - 0i-MF;

• автоматическая смена инструмента;

• AICC II + увеличение количества блоков просмотра

• кольцо подачи СОЖ на торце шпинделя;

(400 блоков) - 0i-MF;

• автоматическая система смазки;

• Data server для Fanuc;

• система подвода СОЖ;

• Dynamic Graphic Display для Fanuc;

• телескопическая защита направляющих;

• частота вращения шпинделя 10000, 12000, 15000 об/

• смыв стружки из рабочей зоны;

мин, ременный/прямой привод;

• шнековый конвейер с бункером;

• конус шпинделя HSK63A, CAT-40, SK-40, BBT-40;

• функция жесткого резьбонарезания;

• масляное охлаждение шпинделя;

• функция автоматического отключения М80;

• СОЖ через шпиндель 20бар;

• разъем для передачи данных RS232;

• редуктор 2-х скоростной;

• 3-цветная сигнальная лампа;

• магазин на 30 инструментов (BT40);

• освещение рабочей зоны;

• подготовка под 4-ую ось;

• полностью закрытая зона резания;

• 4-ая, 5-ая оси, стол Ø210, 250 мм, исполнение 3+1 / 3+2;

• трансформатор;

• маслоотделитель;

• гарантия Fanuc — 2 года;

• уловитель масляного тумана;

• гарантия на механические части 1 год

• роликовые линейные направляющие;

• набор уровневых болтов и подкладок;

• оптические линейки по осям X, Y, Z Heidenhain;

• инструкция по эксплуатации и обслуживанию

• замена шнекового конвейера на ленточный;

• набор инструмента для обслуживания станка;

• кондиционер электрического шкафа;

• обдув детали воздухом;

• пистолет СОЖ;

• система измерения детали OMP60-BT40;

• система измерения инструмента TS-27R;

Технические характеристики:

Модель

6ТВК-86

6ТВК-106

Тип направляющих

качения

Система ЧПУ

Fanuc 0i-MF

Размер стола

мм

1000х600

1200х600

Рабочая зона стола

мм

860х600

1050х600

Макс. нагрузка на стол

кг

600

Т - образные пазы

мм

18х100х5

Перемещение по осям X/Y/Z

мм

860х600х610

1050х600х610

Точность позиционирования X/Y/Z

мм

±0,004

Повторяемость по осям X/Y/Z

мм

±0,003

Ускоренные перемещения X/Y/Z

м/мин

36 / 36 / 30

Диапазон рабочих подач

м/мин

Привод по осям X/Y/Z

кВт

1,8 / 1,8 / 3,0

Шпиндель

Тип привода

ременный (прямой)

Конус шпинделя

BT40 (SK40, HSK63, BBT40)

Частота вращения шпинделя

об/мин

8000 (10000, 12000, 15000)

Мощность главного привода

кВт

11,0/15,0

Расстояние шпиндель-стол

мм

120 - 730

Расстояние центр шпинделя-колонна

мм

700

Инструментальный магазин

Количество инструментов, тип

шт.

24 (30), «рука»

Максимальный диаметр инструмента

мм

80 (150)

Максимальная длина инструмента

мм

300

Максимальная масса инструмента

кг.

Общие данные

Требуемый подвод воздуха

кг/см2

Потребляемая мощность

кВА

Длина станка

мм

2860

3380

Ширина станка

мм

2520

2380

Высота станка

мм

2720

Масса станка

кг

5980

6235

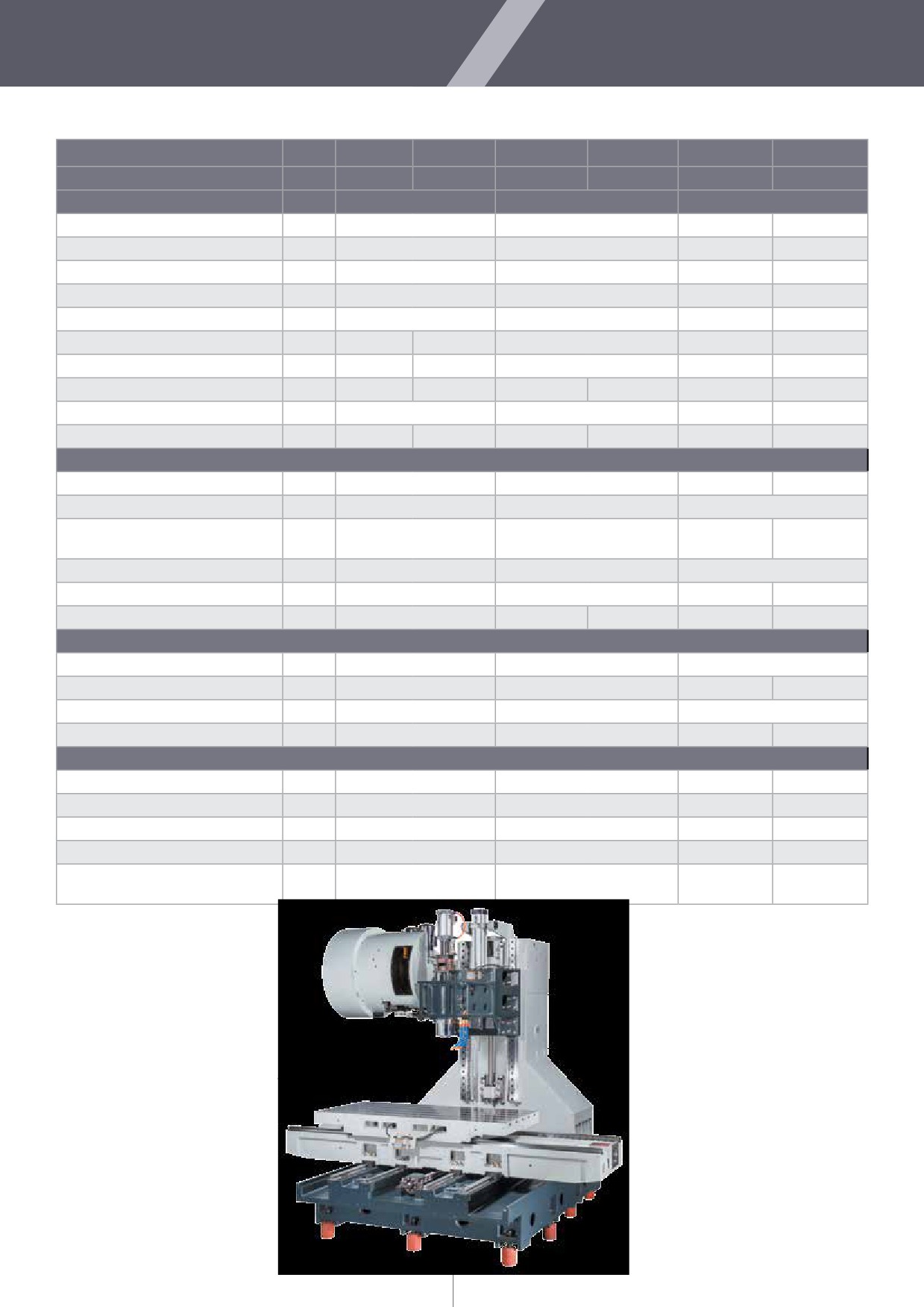

6ТВК-10

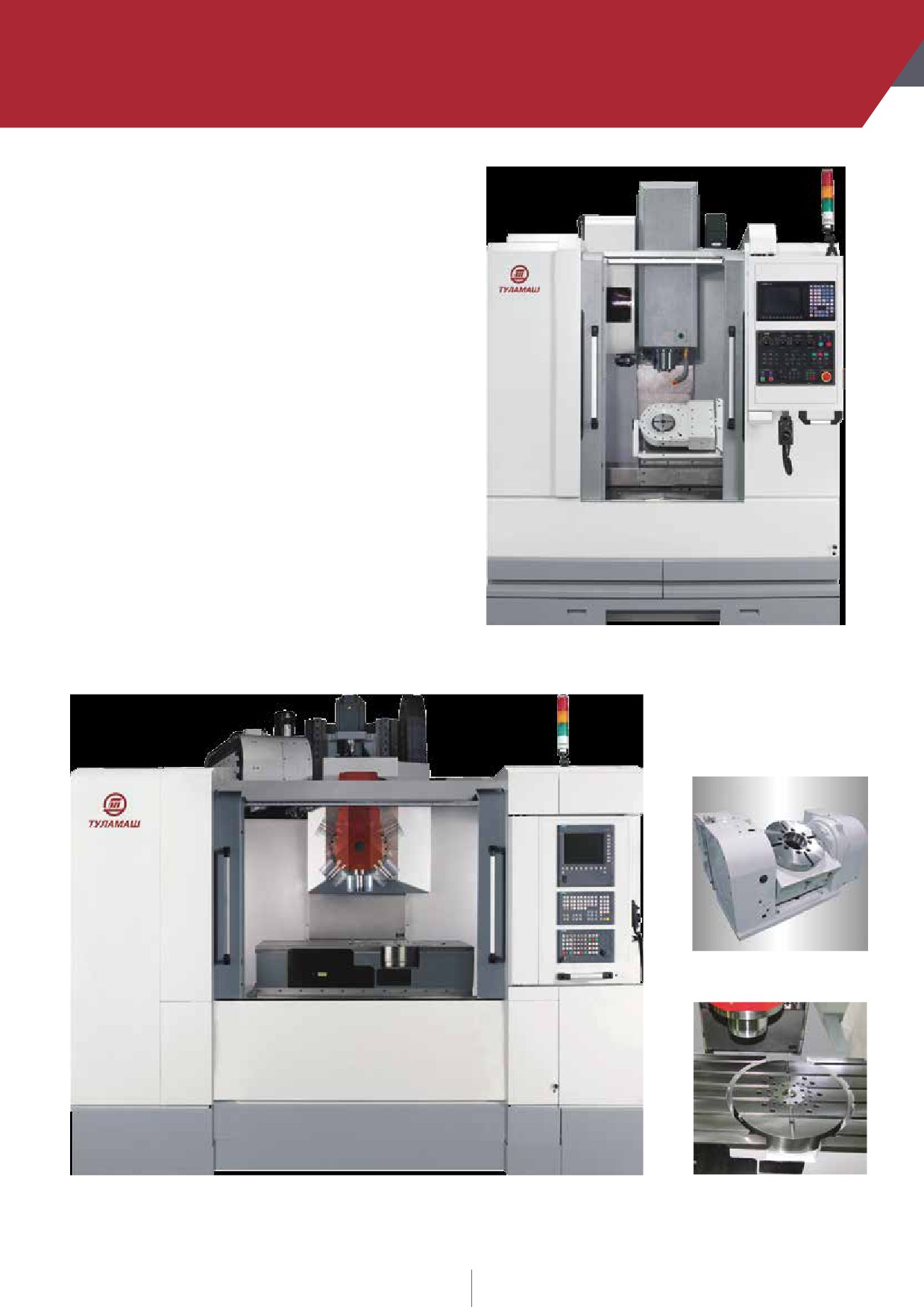

Фрезерные вертикальные ОЦ серии 6ТВС / 6ТВК

Направляющие скольжения, качения

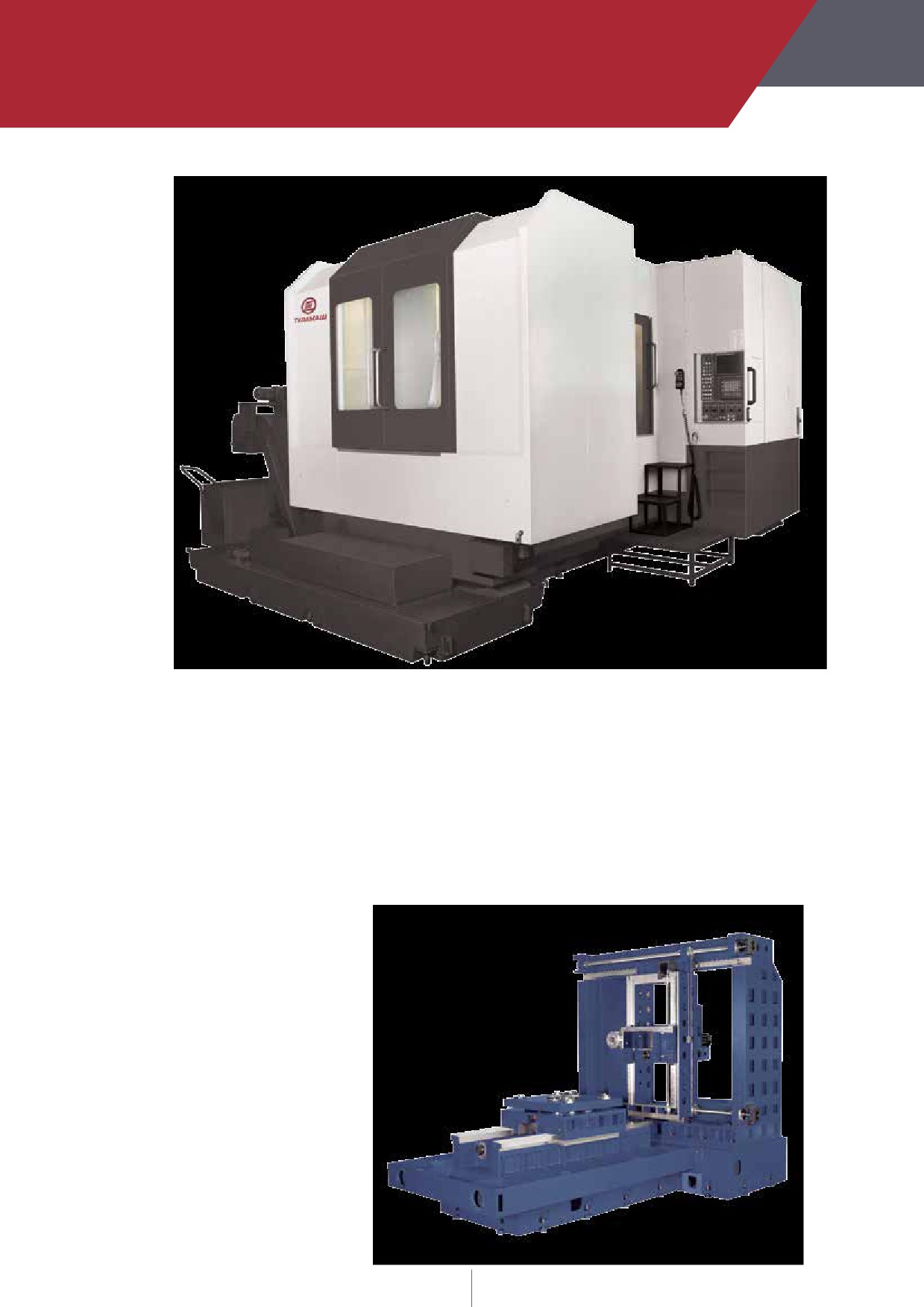

6ТВС-110 / 6ТВС-135 / 6ТВК-110

Для всех типов производства: от

черновой обработки на станках серии

6ТВС с направляющими скольжения

в сочетании с двухступенчатой

коробкой скоростей (опция) до

чистовой обработки на станках 6ТВК

с направляющими качения. Жесткая

конструкция, большой перечень

стандартной комплектации

и компактные размеры при массе

оборудования от 8 до 15 тонн делают

это оборудование незаменимым

в промышленном производстве.

Стандартная комплектация:

Дополнительные опции:

• система ЧПУ FANUC 0i-MF;

• система ЧПУ FANUC 31i;

• конвейер для удаления стружки шнекового типа;

• автоматическая 2-ступенчатая коробка скоростей ZF

• шнековый конвейер с обеих сторон рабочего стола;

2K-250;

• емкость для сбора стружки;

• 4-я ось, поворотный стол Ø250, 320 мм;

• централизованная система смазки;

• частота вращения шпинделя 10 000;

• инструментальный магазин;

• конус шпинделя BT-50;

• телескопическая защита направляющих;

• шпиндель с прямым приводом (direct drive);

• жесткое резьбонарезание;

• система контроля температуры шпинделя;

• инструкции;

• оптические линейки по осям X/Y/Z;

• пневматический пистолет;

• инфракрасный детектор поломки инструмента;

• порт RS-232;

• маслоотделитель от СОЖ;

• уровневые болты и подкладки;

• дисплей с номером выбранного инструмента;

• набор вспомогательных инструментов;

• охлаждение через шпиндель;

• освещение рабочей зоны;

• бумажный фильтр;

• 3-цветная сигнальная лампа;

• система измерения инструмента Renishaw TS-27R;

• пистолет с подачей СОЖ;

• система измерения детали Renishaw ОМР-40;

• теплообменник для электрошкафа;

• автоматическая дверь;

• трансформатор.

• подвод СОЖ через шпиндель.

Технические характеристики:

Модель

6ТВC- 110

6ТВК-110

6ТВC-135

Тип направляющих

Скольжения

Качения

Скольжения

Система ЧПУ

FANUC 0i-MF

Размер стола

мм

1260х550

1500х650

Макс. нагрузка на стол

кг

1000

1200

Т - образные пазы

мм

18х100х5

18х125х5

Перемещение по осям X/Y/Z

мм

1100х600х600

1350х700х700

Расстояние от торца шпинделя

мм

100-700

110-810

до стола

Частота вращения шпинделя

об/мин

8000

4500

Кол-во инструментов, тип

шт.

24, рука

Макс. диаметр инструмента

мм

100

Макс. длина инструмента

мм

300

350

Макс. масса инструмента

кг

Конус шпинделя

BT-40

BT-50

Ускоренные перемещения X

м/мин

Ускоренные перемещения Y

м/мин

Ускоренные перемещения Z

м/мин

Диапазон рабочих подач

мм/мин

1-5000

Мощность главного привода

кВт

11,0 / 15,0

Мощность приводов X/Y/Z

кВт

2,5

4,0

Общее энергопотребление

кВА

Объем бака СОЖ

250

400

Объем бака смазки

4,6

Высота станка

мм

3030

3300

Длина станка

мм

2515

2785

Ширина станка

мм

4180

4660

Масса станка

кг

8100

12000

6ТВК-1

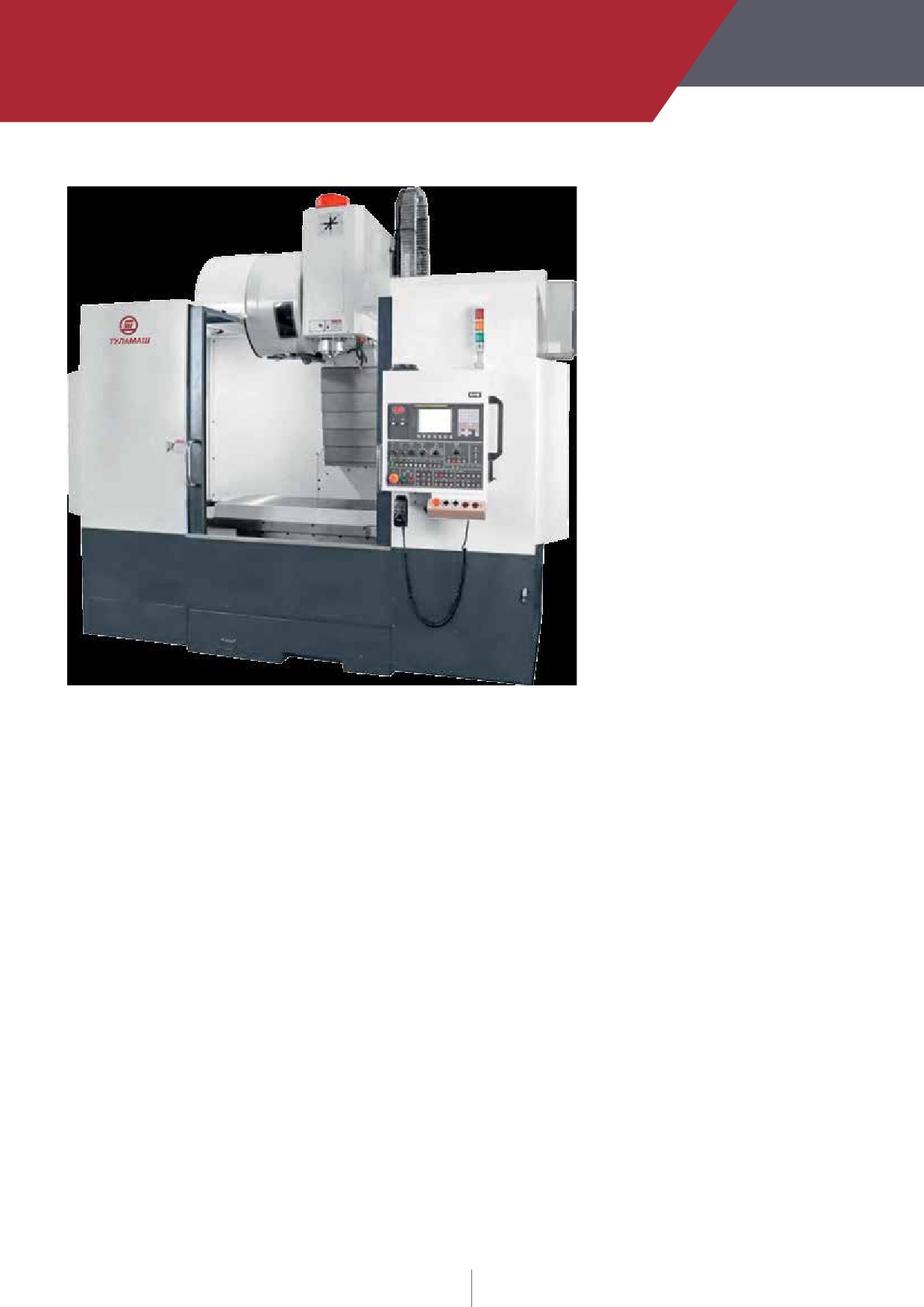

ФРЕЗЕРНЫЕ ВЕРТИКАЛЬНЫЕ ОЦ СЕРИИ 6ТВК, 6ТВС

направляющие качения, СКОЛЬЖЕНИЯ

6ТВК-110 / 6ТВК-130 / 6ТВК-160

6ТВС-110 / 6ТВС-130 / 6ТВС-160

Стандартная комплектация:

Дополнительные опции:

• система ЧПУ FANUC 0i-MF, дисплей 10,4” manual

• система ЧПУ Siemens, Mitsubishi;

guide I, AICC II;

• дисплей FANUC 15”;

• ременный привод шпинделя;

• AICC (просмотр 40 блоков), AICC II (просмотр 200

• направляющие качения/скольжения;

блоков) — 0i-MF;

• магазин на 24 инструмента;

• AICC II + увеличение количества блоков просмотра

• автоматическая система смазки;

(400 блоков) — 0i-MF;

• автоматическая смена инструмента;

• Data server для Fanuc;

• система подвода СОЖ;

• частота вращения шпинделя 10000, 12000, 15000об/

• кольцо для СОЖ на торце шпинделя;

мин ременный/ прямой привод;

• система охлаждения масла шпинделя;

• частота вращения шпинделя 8000 об/мин для ВТ-50;

• телескопическая защита направляющих;

• конус шпинделя HSK63A, SK-40, BBT-40;

• смыв стружки из рабочей зоны;

• СОЖ через шпиндель 20бар;

• шнековый конвейер с бункером;

• редуктор 2-х скоростной;

• функция автоматического отключения М80;

• магазин на 30 инструментов (BT40);

• масляное охлаждение шпинделя;

• подготовка под 4-ую ось;

• функция жесткого резьбонарезания;

• 4-ая, 5-ая ось, стол Ø210, 250, 300 мм, исполнение

• разъем для передачи данных RS232;

3+1 / 3+2;

• 3-цветная сигнальная лампа;

• маслоотделитель;

• освещение рабочей зоны;

• уловитель масляного тумана;

• полностью закрытая зона резания;

• роликовые линейные направляющие для осей X/Y/Z

• автоматическая функция отключения М80;

[HiWin];

• трансформатор;

• оптические линейки по осям X, Y, Z [Heidenhain];

• протокол точности;

• замена шнекового конвейера на цепной;

• гарантия Fanuc — 2 года;

• кондиционер электрического шкафа;

• гарантия на механические части 1 год;

• обдув детали воздухом;

• набор уровневых болтов и подкладок;

• пистолет СОЖ;

• набор инструмента для обслуживания станка;

• система измерения детали OMP60-BT40;

• инструкция по эксплуатации и обслуживанию.

• система измерения инструмента TS-27R.

Технические характеристики:

Модель

6ТВК-110

6ТВС-110

6ТВК-130

6ТВС-130

6ТВК-160

6ТВС-160

Тип направляющих

качения

скольжения

качения

скольжения

качения

скольжения

Система ЧПУ

Fanuc 0i-MF

Размер стола

мм

1180х560

1500х650

1750х700

1900х850

Рабочая зона стола

мм

1100х650

1300х680

1750х700

1900х850

Макс. нагрузка на стол

кг

1000

1200

2000

Т - образные пазы

мм

18х100х5

18х125х5

22х150х5

Перемещение по осям X/Y/Z

мм

1100х650х620

1300х680х680

1600х800х750

1600х900х700

Точность позиционирования X/Y/Z

мм

±0,004

±0,005

±0,010

±0,005

Повторяемость по осям X/Y/Z

мм

±0,003

±0,004

±0,006

±0,005

Ускоренные перемещения X/Y/Z

м/мин

30/30/25

Диапазон рабочих подач

мм/мин

1-12 000

1-10 000

1-12 000

Привод по осям X/Y/Z

кВт

3,0

4,0

7,0/7,0/4,0

Шпиндель

Конус шпинделя

BT40

BT40 (ВТ50)

ВТ50

Тип привода

ременный

прямой

Частота вращения шпинделя

об/мин

10 000 (12 000)

10 000

6 000

(15 000-прямой)

(12 000)

(8 000)

(8 000, 10 000)

Мощность главного привода

кВт

11,0/15,0 (15,0/18,5)

15,0/18,5

Расстояние шпиндель-стол

мм

150 - 770

150 - 830

75-825 (40-790)

200-900

Расстояние центр шпинделя-колонна

мм

743

765

760

863

990

Инструментальный магазин

Количество инструментов, тип

шт.

24 (30), «рука»

24 (32), «рука»

Максимальный Ø инструмента

мм

110

Максимальная длина инструмента

мм

250

300

Максимальная масса инструмента

кг.

Общие данные

Потребляемая мощность

кВА

Длина станка

мм

3640

3610

4330

4030

Ширина станка

мм

2550

2600

3200

3530

Высота станка

мм

3090

2880

3050

328

Масса станка и приставного

кг

7 000 + 270

7 980 + 1 500

12 100

12 800

оборудования

Фрезерные вертикальные ОЦ серии 6ТВС (Т)

с редуктором для тяжелых работ

Направляющие скольжения

6ТВС-150Т / 6ТВС-160Т / 6ТВС-190Т / 6ТВС-220Т

Стандартная комплектация:

Дополнительные опции:

• система ЧПУ FANUC 0i-MD / 0i-MF;

• конвейер для сбора стружки с бункером;

• система подвода СОЖ;

• система охлаждения масла;

• автоматическая централизованная система смазки;

• подвод СОЖ через шпиндель (20-70 атм.);

• система продувки шпинделя;

• управляемый от системы ЧПУ поворотный стол;

• 3-цветная сигнальная лампа;

• двигатель увеличенной мощности;

• флуоресцентное рабочее освещение;

• система измерения инструмента Renishaw TS-27R;

• жесткое резьбонарезание;

• система измерения детали Renishaw ОМР-40/OMP-60;

• полностью закрытая зона резания;

• стабилизатор напряжения;

• теплообменник;

• трансформатор;

• автоматический инструментальный магазин;

• теплообменник электрошкафа;

• разъем для передачи данных RS232 / RJ45 / USB

• маслоотделитель;

• телескопическая защита направляющих по трем осям;

• воздушный пистолет, пистолет СОЖ.

• автоматическое отключение (М30);

• выносной пульт управления по осям (MPG);

• набор инструмента для обслуживания станка;

• набор уровневых болтов и подкладок;

• трансформатор;

• протокол точности;

• инструкция по эксплуатации и обслуживанию;

• гарантия FANUC - 2 года;

• гарантия на механические части - 1 год.

Технические характеристики:

Модель

6ТВС-150Т

6ТВС-160Т

6ТВС-190Т

6ТВС-220Т

Тип направляющих

скольжения

Система ЧПУ

FANUC 0i-MD / 0i-MF

Количество направляющих

Размер стола

мм

1550х700

1700х815

2100х1000

2400х1000

Макс. нагрузка на стол

кг

1500

2000

3000

4000

Т - образные пазы

мм

18х130х5

18х150х5

18х150х7

Перемещение по осям X/Y/Z

мм

1500х720х680

1600х800х700

1900х1000х800

2200х1000х800

Точность позиционирования X/Y/Z

мм

0,005/300

Повторяемость X/Y/Z

мм

± 0,003

Привод по осям X/Y/Z

кВт

4,0 / 4,0 / 4,0

7,0 / 7,0 / 7,0

Ускоренные перемещения X/Y/Z

м/мин

15 / 15 / 15

15 / 15 / 12

Диапазон рабочих подач

мм/мин

1-10 000

Шпиндель

Конус шпинделя

BT-50

Скорость вращения шпинделя

об/мин

6 000

Мощность главного привода

кВт

15,0 / 18,5

Расстояние шпиндель-стол

мм

150 - 830

200 - 900

150 - 950

Вылет оси шпинделя

мм

710

855

1100

Инструментальный магазин

Количество инструментов, тип

шт.

24, рука / 40, цепь

Максимальный диаметр инструмента

мм

125

Максимальная масса инструмента

кг

Общие данные

Требуемый подвод пневматики

кг/см2

Потребляемая мощность

кВт

30,0

40,0

50,0

Объем бака для СОЖ

300

Длина станка

мм

4050

4540

5100

5700

Ширина станка

мм

3930

3800

3900

Высота станка

мм

3020

3320

3600

Масса станка

кг

12 000

15 000

18 000

20 000

Фрезерные вертикальные двухпаллетные

ОЦ серии 6ТВК-

Направляющие качения

6ТВК-700П2 / 6ТВК-800П2

Направляющие качения в сочетании с ШВП обеспечивают высокие скорости перемещения

и высокую точность позиционирования исполнительных органов станка. Благодаря своей

компактности и небольшой массе данное оборудование востребовано на большинстве

производственных предприятий для точных чистовых операций.

Система двух паллет, установленных на станке, позволяет более эффективно

эксплуатировать станок без потерь времени на снятие-установку обрабатываемых деталей.

Стандартная комплектация:

• система ЧПУ FANUC 0i-MD + 8.4" LCD

• 3-цветная сигнальная лампа;

• manual guide i;

• выносной пульт управления по осям (MPG);

• ременный привод шпинделя;

• набор инструмента для обслуживания станка;

• конвейер для стружки;

• набор уровневых болтов и подкладок;

• автоматическая система смазки;

• трансформатор;

• система продувки шпинделя;

• протокол точности;

• система подвода СОЖ;

• инструкция по эксплуатации и обслуживанию;

• флуоресцентное рабочее освещение;

• гарантия FANUC - 2 года;

• жесткое резьбонарезание;

• гарантия на механические части - 1 год

• полностью закрытая зона резания;

• разъем для передачи данных;

• инструментальный магазин.

• автоматическое отключение (М80).

Технические характеристики:

Модель

6ТВК-700П2

6ТВК-800П2

Тип направляющих

качения

Система ЧПУ

FANUC 0i-MD

Размер стола

мм

700 х 500

800 х 460

Количество столов

Максимальная нагрузка на стол

кг

250

Винтовое крепление к столу

мм

60-M12 × P80

Перемещение по осям X/Y/Z

мм

860 х 500 х 500

Точность позиционирования X/Y/Z

мм

±0,004

Повторяемость X/Y/Z

мм

±0,003

Ускоренные перемещения X/Y/Z

м/мин

36 / 36 / 30

Диапазон рабочих подач

мм/мин

1-10 000

Привод по осям X/Y/Z

кВт

3,0 / 3,0 / 4,0

Привод на смену паллет

кВт

2,5

Шпиндель

Конус шпинделя

BT-40 (CAT40 / HSK63A / BBT40)

8 000

Частота вращения шпинделя

об/мин

(10 000, 12 000 - ременный привод)

(10 000, 12 000, 15 000 - прямой привод)

Мощность главного привода

кВт

11,0 / 15,0

Расстояние шпиндель-стол

мм

120-620

Расстояние центр шпинделя-колонна

мм

700

Инструментальный магазин

Количество инструментов, тип

шт.

24, «рука»

Максимальный диаметр инструмента

мм

80 х 250

Максимальная масса инструмента

кг

Общие данные

Требуемый подвод воздуха

кг/см²

Потребляемая мощность

кВт

21,0

Габаритные размеры станка

мм

2640 × 3340 × 2750

Масса станка

кг

6400

6450

Масса станка с конвейером

кг

7050

7100

6ТВК-700П2

Фрезерные горизонтальные ОЦ серии 6ТГК с осью В

Направляющие качения

6ТГК-500 / 630 / 800 / 1000 / 1200 / 1600 / 2000 / 2500

Горизонтальные

обрабатывающие центры

с поворотным столом

(ось В), осью W (для

серии 6ТГК-1000-2500)

и устройством смены

паллет (для серии 6ТГК -

П2) обладают повышенной

жесткостью благодаря

новой конструкции.

Стандартная комплектация:

Дополнительные опции:

• система ЧПУ FANUC 0i-M;

• система ЧПУ Siemens 840D;

• поворотный стол (индексация поворота 0,001 гр.);

• 2-хступенчатая коробка скоростей (для 6ТГК-500-

• устройство смены паллет (для серии П2)

800);

• оптические линейки по осям X, Y, Z - Fagor);

• инструментальный магазин: 60,80,120;

• шнековый конвейер для отвода стружки;

• оптические линейки по осям X/Y/Z Heidenhain;

• ленточный конвейер для стружки;

• система измерения инструмента Renishaw TS-27R;

• система подачи СОЖ;

• система измерения детали Renishaw ОМР-40/OMP-60;

• система охлаждения;

• 90˚ - фрезерная голова;

• подача СОЖ через шпиндель 17 Бар (16,8 атм.);

• станция для хранения 90˚ - фрезерной головы.

• подвод СОЖ вокруг шпинделя;

• пистолет с подводом СОЖ;

• гидравлическая станция;

• инструментальный магазин на 40 инструме

• система продувки шпинделя;

• 2-диапазонная шестерённая коробка скор

(только для 6ТГК-1000-2500);

• кондиционер для электрошкафа;

• жесткое резьбонарезание;

• полная кабинетная защита рабочей зоны р

• централизованная система сказки;

• защита направляющих;

• набор вспомогательных инструментов;

• 3-цветная сигнальная лампа;

• освещение рабочей зоны;

• уровневые болты и подкладки;

• трансформатор;

• инструкции.

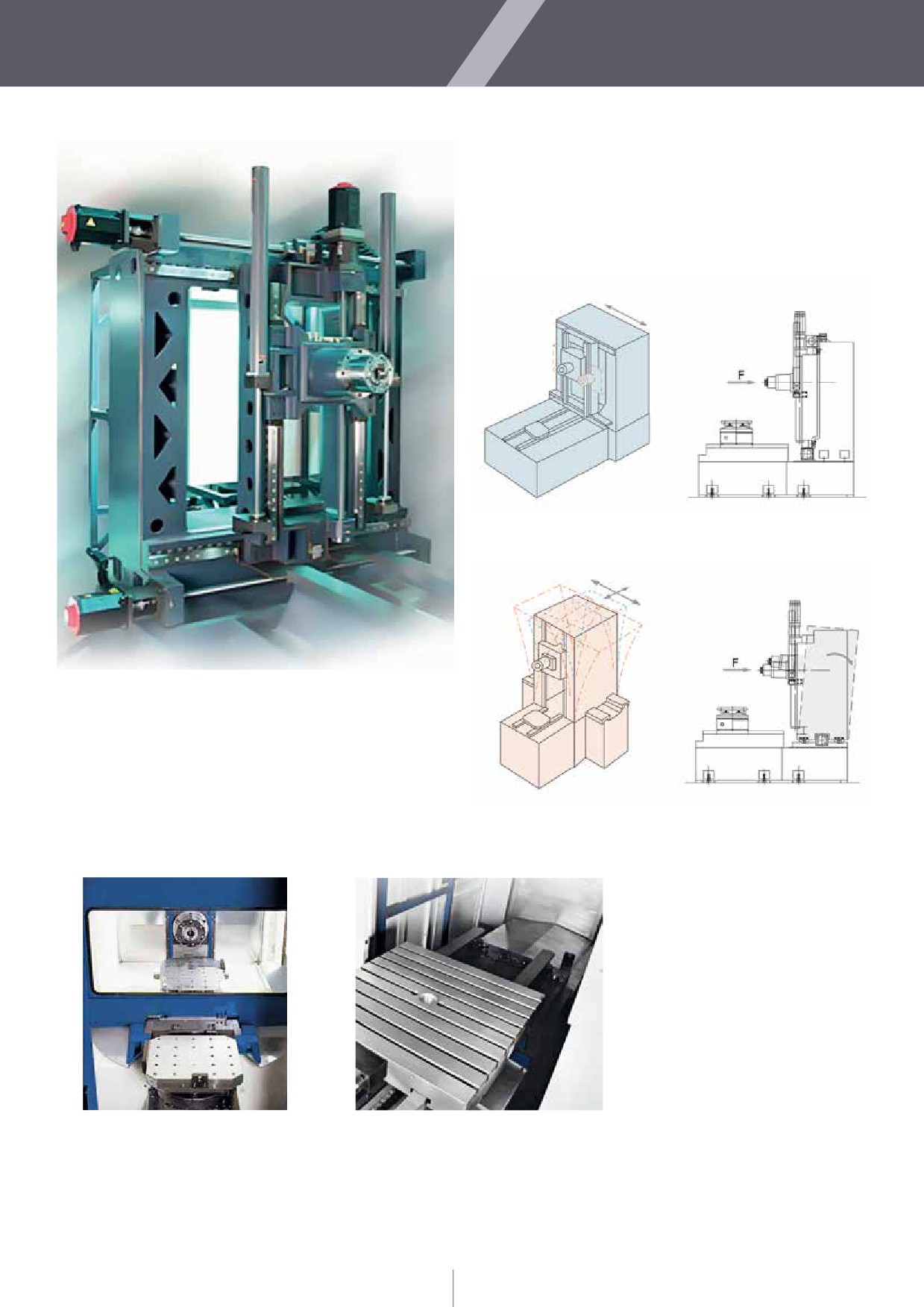

Конструкция двойного корпуса для 6ТГК

Сила резания

Простая конструкция с одной колонной

Сила резания

Перемещение шпинделя по оси X обеспечивается

двумя двигателями через ШВП по направляющим

качения в верхней и нижней части корпуса. Такая

конструкция улучшает баланс, позволяет избежать

деформации, резонанса и вибрации, обеспечивая

высокую точность при любых условиях.

Устройство

автоматической смены

паллет обеспечивает

быструю замену рабочих

столов, благодаря чему

установка и снятие

заготовки происходит

вне рабочей зоны

станка, сохраняя время и

повышая эффективность

работы оборудования.

6ТГК -500-800П2 (поворот на 180˚)

6ТГК -1000-2500П2 (тип шаттл)

Фрезерные горизонтальные ОЦ серии 6ТГК с осью В

Направляющие качения

Технические характеристики:

6ТГК-

500

500П2

630

630П2

800

800П2

Направляющие

Качения

Система ЧПУ

FANUC 0i-MD

Перемещение по оси X

мм

800

1050

1300

Перемещение по оси Y

мм

750

1000

Перемещение по оси Z

мм

800

1000

1200

Перемещение по оси W

мм

Расстояние от стола до центра

мм

0-750

0-1000

шпинделя

Расстояние от центра стола до торца

мм

165-950

170-1170

200-1300

шпинделя

Размер стола

мм

500х500

630х630

800х800

Количество паллет

шт.

Макс. нагрузка на стол

кг

500

1000

1500

Размер Т-образного паза

мм

24хM16

18х5

22х7

Дискретность поворота стола

гр.

0,001

Частота вращения шпинделя

об/мин

8000

6000

Кол-во ступеней скорости

Ø внутреннего подшипника

мм

Ускоренные перемещения X/Y/Z/W

м/мин

30/30/15/-

20/20/15/-

Рабочие подачи

мм/мин

1-15000

Конус шпинделя

BT-50

Количество инструмента

шт.

Макс. Ø инструмента

мм

125

Макс. длина инструмента

мм

400

Макс. масса инструмента

кг

Время смены инструмента

сек

Метод смены паллет

180˚

Время замены паллет

сек

Главный шпиндель

кВт

15,0 / 18,5

22,0 / 26,0

Привод по осям X/Y/Z/W/B

кВт

4,0 / 4,0 / 4,0 / - / 4,0

7,0 / 7,0 / 6,0 / - / 4,0

Точность позиционирования X/Y/Z/W

мм

±0,010

по всей длине

Повторяемость X/Y/Z/W

мм

±0,005

Точность позиционирования B

сек

±7,5

Повторяемость по оси В

сек

±5

Общее энергопотребление

кВА

Объем бака СОЖ

400

500

600

Высота станка

мм

3150

3250

3570

Длина станка

мм

2620

3280

3020

3970

4480

4300

Ширина станка

мм

3640

5000

5085

5830

5856

7100

Масса станка

кг

13000

19000

18000

23000

25000

29000

1000

1000П2

1200

1200П2

1600

1600П2

2000

2000П2

2500

2500П2

Качения

FANUC 0i-MD

1500

1800

2200

3000

3400

1000

1500

1800

1200

1500

2000

600

700

0-1000

0-1500

0-1800

200-1300

200-1700

270-1770

400-1900

710-2710

1100х1100

1400х1200

1600х1400

2200х1800

2600х2200

3000

5000

8000

10000

15000

22х9

22х11

22х13

0,001

0.001

0,001

3500

2 (1:4)

20/20/15/15

1-15000

BT-50

125

400

шаттл

100

140

180

22,0 / 26,0

30,0 / 37,0

7,0 / 6,0 / 7,0 / 7,0 / 7,0

7,0 / 6,0 / 7,0 / 7,0 / 6,0

7,0 / 6,0 / 6,0 / 7,0 / 6,0

±0,015

±0,008

±7,5

±5

600

800

3565

4560

4660

4780

4830

4720

4765

5400

5350

6340

6415

7380

6720

7720

5865

7050

6455

8680

6555

8880

8320

9080

9670

11700

30000

35000

40000

46000

48000

54000

50000

57000

60000

68000

Пятиосевые высокоскоростные вертикальные ОЦ серии 6ТВК-

Направляющие качения

6ТВК -75+АС / 6ТВК-110+ВС / 6ТВК-110+АС

Стандартная комплектация:

• система ЧПУ Siemens 840D;

• автоматическая централизованная система смазки;

• система продувки шпинделя;

• система подвода СОЖ;

• флуоресцентное рабочее освещение;

• жесткое резьбонарезание;

• полностью закрытая зона резания;

• автоматическое устройство смены инструмента;

• теплообменник;

• разъем для передачи данных RS232 / RJ45 / USB;

• автоматическое отключение (М30);

• 3-цветная сигнальная лампа;

• выносной пульт управления по осям (MPG);

• набор инструмента для обслуживания станка;

• набор уровневых болтов и подкладок;

• трансформатор;

• протокол точности;

• инструкция по эксплуатации и обслуживанию;

• гарантия FANUC - 2 года;

• гарантия на механические части - 1 год.

Дополнительные опции:

• конвейер для сбора стружки с бункером;

6ТВК-75+АС

• система подвода СОЖ с подачей через центр

шпинделя 20-70 бар.

Оси А+С

6ТВК-110+ВС

Оси В+С

Технические характеристики:

Модель

6ТВК-75+АС

6ТВК-110+ВС

6ТВК-110+АC

Тип направляющих

качения

Система ЧПУ

Siemens 840Dsl / FANUC 0i-MD

Размер стола

мм

850х500*

1260х620

1260x610

Макс. нагрузка на стол

кг

770

300

Т - образные пазы

мм

18х100х5

18х100х6

Перемещение по осям X/Y/Z

мм

750х500х510

1100х650х800

Точность позиционирования X/Y/Z

мм

0,005 / 300

Повторяемость X/Y/Z

мм

± 0,003

Ускоренные перемещения X/Y/Z

м/мин

36/36/30

Диапазон рабочих подач

мм/мин

1-10 000

1-20 000

Привод по осям X/Y/Z

кВт

1,6 / 1,6 / 3,0

4,3 / 4,3 / 5,2

4,0 / 4,0 / 4,0

Шпиндель

Конус шпинделя

BT-30/40

BT-40

12 000

Частота вращения шпинделя

об/мин

(15 000, 24 000)

(15 000, 20 000, 24 000)

Мощность главного привода

кВт

7,5

15,0

Расстояние шпиндель-стол

мм

130 - 640

100 - 900

100- 900

Расстояние центр шпинделя-колонна

мм

556

740

Инструментальный магазин

Количество инструментов, тип

шт.

24, рука

30 / 40, рука

Максимальный диаметр инструмента

мм

Максимальная масса инструмента

кг

Общие данные

Требуемый подвод пневматики

кг/см2

Потребляемая мощность

кВт

20,0

45,0

Объем бака для СОЖ

200

300

Габаритные размеры

мм

2150х2230х2230

3200х3400х3600

Масса нетто

мм

4600

7800

7600

* размер стола со снятым наклонно-поворотным столом

Модель

6ТВК-75+АС

6ТВК-110+ВС

6ТВК-110+АС

Ось А

Наклонный стол

Ось B

Поворотная голова

Тип привода

Червячный

Передаточное число

1:90

1:180

Предел наклона

гр.

-230 ~ +230

-120 ~ +120

Скорость вращения

об/мин

22,2

33,3

11,1

Дискретность ввода

гр.

0,001

Момент затяжки

Нм

Крутящий момент

Нм

Ось С (поворотный стол)

Тип привода

Червячный

Передаточное число

1:120

1:180

1:90

Диаметр стола

мм

200

550

450

Отверстие в центре стола

мм

30Н7

150Н7

Частота вращения

об/мин

16,7

Дискретность поворота

сек

Учебный Центр

Курс «Оператор

станков с ЧПУ

FANUC» −

программирование

и эксплуатация

систем станков

(токарная/

фрезерная

обработка).

ООО «Фанук» в рамках Соглашения от декабря 2016 г.

Где проходит обучение?

с ООО «НПП Станкостроительный завод ТУЛАМАШ»

Мы предлагаем обучение на территории АО «АК

рассматривает наш Учебный Центр в качестве

Туламашзавод» (г. Тула).

Официального учебного центра в России в области

На общей площади центра, около

2000 кв.м.,

обучения работе на системах ЧПУ FANUC.

расположены участки: электромонтажный, сварочный,

токарный, фрезерный, слесарный, участок станков с

Курс «Оператор станков с ЧПУ FANUC» - программиро-

программным управлением;

вание и эксплуатация систем станков (токарная/фре-

Ученические рабочие места оборудованы всем

зерная обработка).

необходимым для качественной подготовки

Цель Курса - предоставление информации, необхо-

и переподготовки рабочих кадров.

димой для эксплуатации систем ЧПУ и по написанию

и отладке управляющих программ станка.

Образовательная деятельность центра АО

«АК

Задача Курса - приобрести фундаментальные знания

Туламашзавод» лицензирована

(лицензия на

по ISO-программированию эксплуатации систем ЧПУ

осуществление образовательной деятельности

FANUC.

предоставлена Министерством образования Тульской

Основные темы Курса - обзор систем управления; ру-

области номер 0133/03155 от 24 июня 2016 года).

ководство и модули системы FANUC; управление си-

стемой и примеры программ ЧПУ; G-функции/М-функ-

ции; фиксированные циклы FANUC; программы

и подпрограммы; настройка системы координат и на-

стройка инструмента; MANUAL GUIDE i.

Программой

предусмотрено

теоретическое

и практико-ориентированное обучение, преподаватели

центра - мастера производственного обучения высокой

квалификации и инженерно-технические работники

прошли обучение и являются Сертифицированными

специалистами FANUC.

Целевая аудитория

- операторы, программисты,

наладчики.

Организация обучения по индивидуальным

программам (по запросу).

Наш контактный телефон для связи:

8 (800) 700-87-09 доб. 433 (звонок бесплатный)

Режущий и измерительный инструмент

Режущий инструмент:

OOО «ИТО-Туламаш» многие годы изготавливает

как стандартизованный режущий инструмент, так

и режущий инструмент специального назначения

(по чертежам). Номенклатура режущего инстру-

мента включает: сверла, метчики и плашки, фрезы

концевые, фрезы шпоночные, отрезные фрезы и

т.д. Инструмент выполняется из быстрорежущих

сталей Р6М5, Р6М5К5, Р18, Р9М4К8, Р9К5, а так-

же из твердого сплава ВК10ОМ и ВК10ХОМ, по-

рошкового быстрореза.

Калибры промышленного

назначения:

• калибры резьбовые для проверки метрической резь-

бы с зазором (традиционная метрическая резьба);

• калибры резьбовые для проверки трубной цилин-

дрической резьбы;

• пробки гладкие для проверки отверстий;

• скобы гладкие для проверки валов;

• калибры резьбовые для проверки резьбы трапе-

цеидальной однозаходной и многозаходной;

• калибры резьбовые для проверки резьбы упор-

ной и упорной усиленной;

• калибры резьбовые для проверки дюймовой

резьбы с углом профиля 60гр. по американскому

стандарту (UNC, UNF,UNEF, UN, UNS);

• калибры резьбовые для проверки метрической

резьбы с натягом и переходными посадками;

• калибры резьбовые для проверки метрической

резьбы многозаходной.

Измерительный инструмент:

Наряду со сложившейся специализацией наше

предприятие постоянно расширяет номенклатуру

продукции и сегодня предлагает своим заказчикам

дополнительно мерительный инструмент:

• штангенциркули нониусные и цифровые тип I, II, III;

• штангенглубиномеры нониусные и цифровые;

• штангенрейсмасы нониусные и цифровые;

• микрометры тип МК, МКЦ, МР, МРИ, МТ, МЛ, МЗ,

МВМ, МТИ, МПИ, МСИ;

• скобы рычажные тип СР;

• нутромеры индикаторные и микрометрические;

• индикаторы часового типа и рычажно-зубчатые;

• концевые меры длины и принадлежности к ним.

Завод Туламаш. Металлообрабатывающие станки. Каталог (2018 год) - часть 2
