TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год)

tdme.ru

1043

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1043

МОНТАЖНЫЕ КОРОБКИ


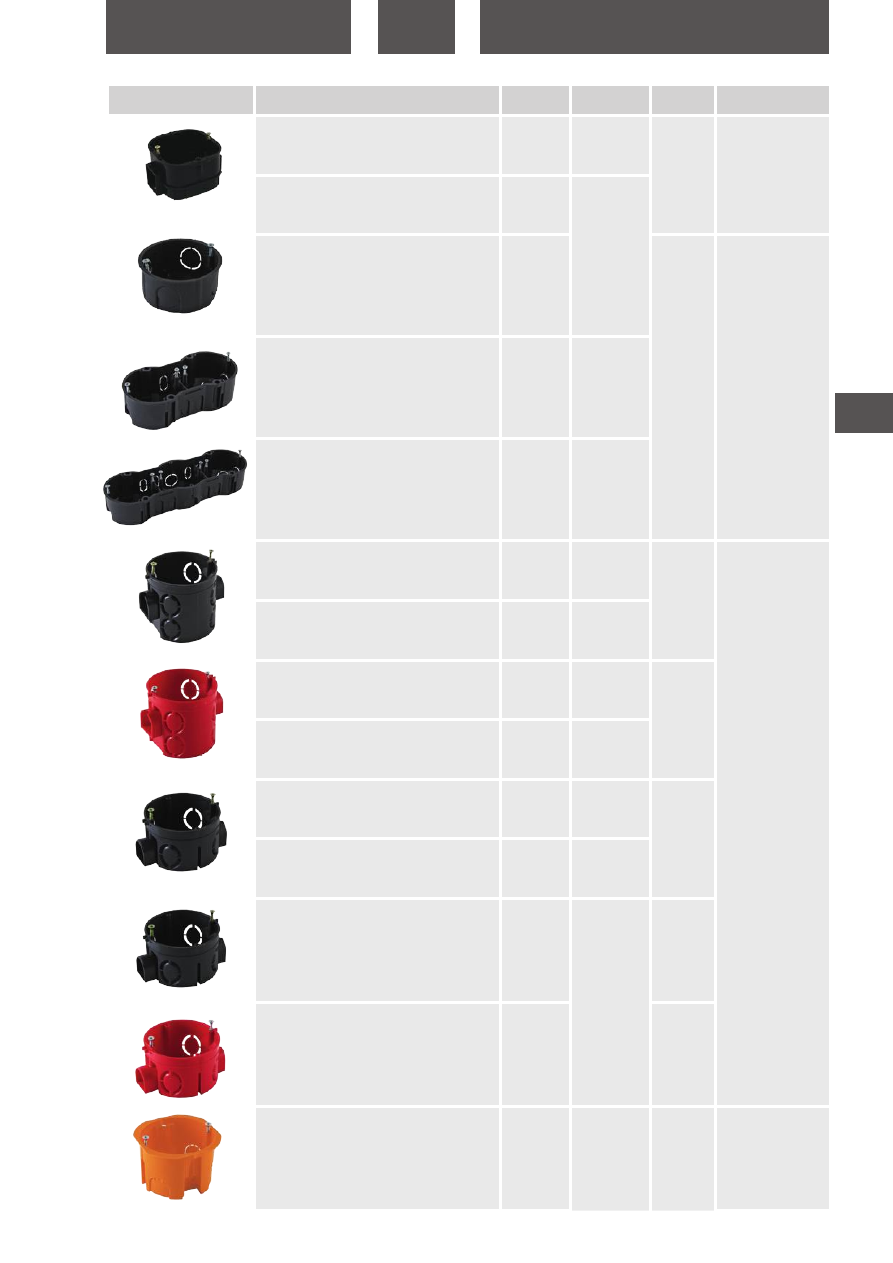

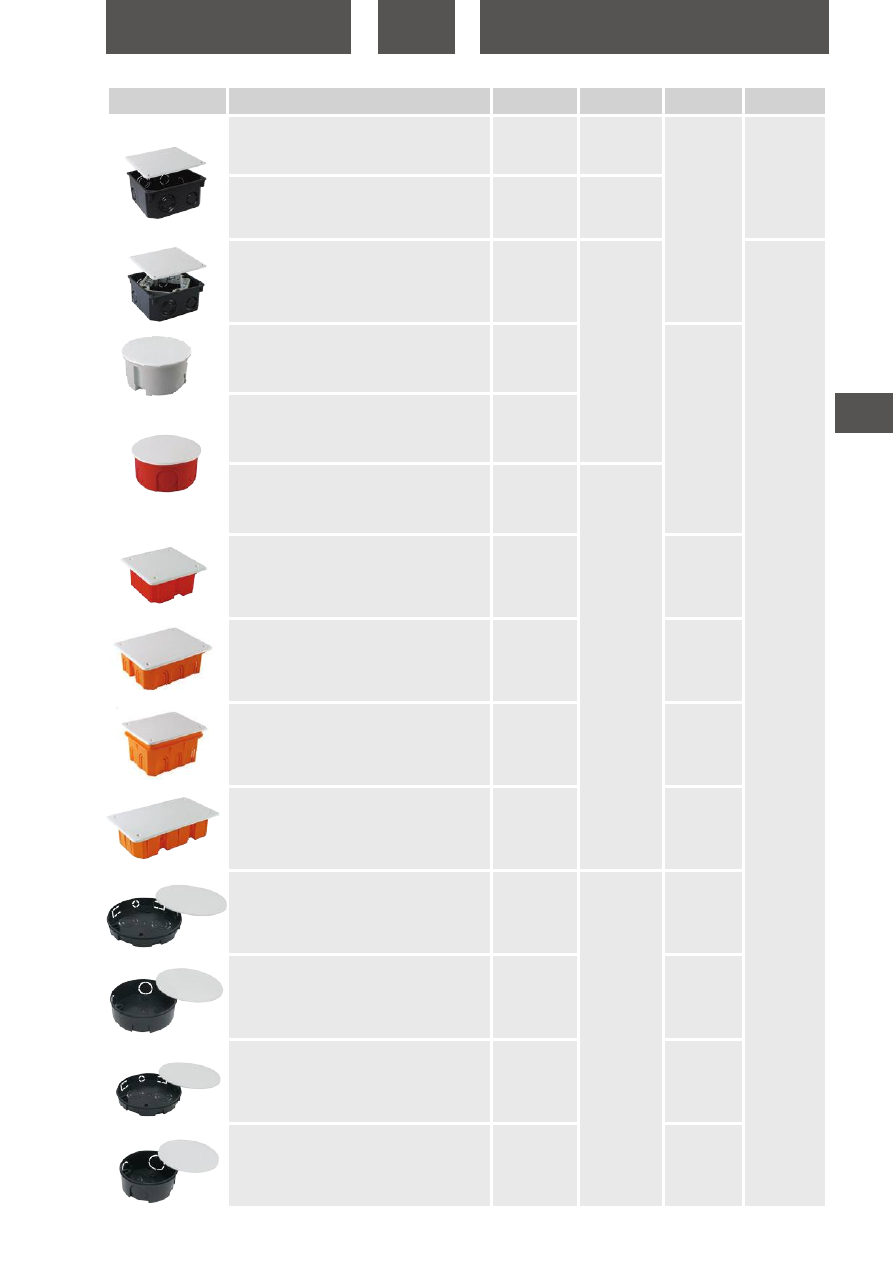

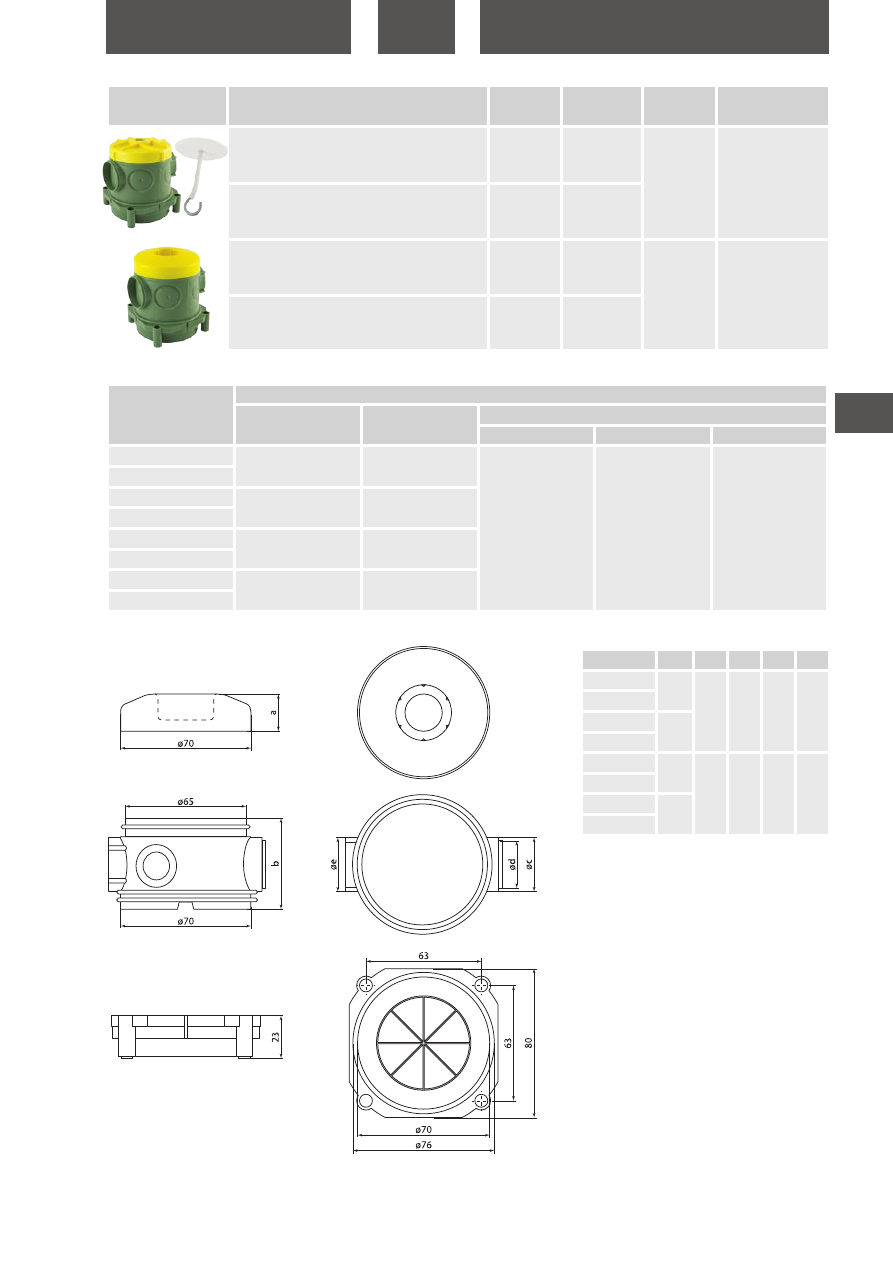

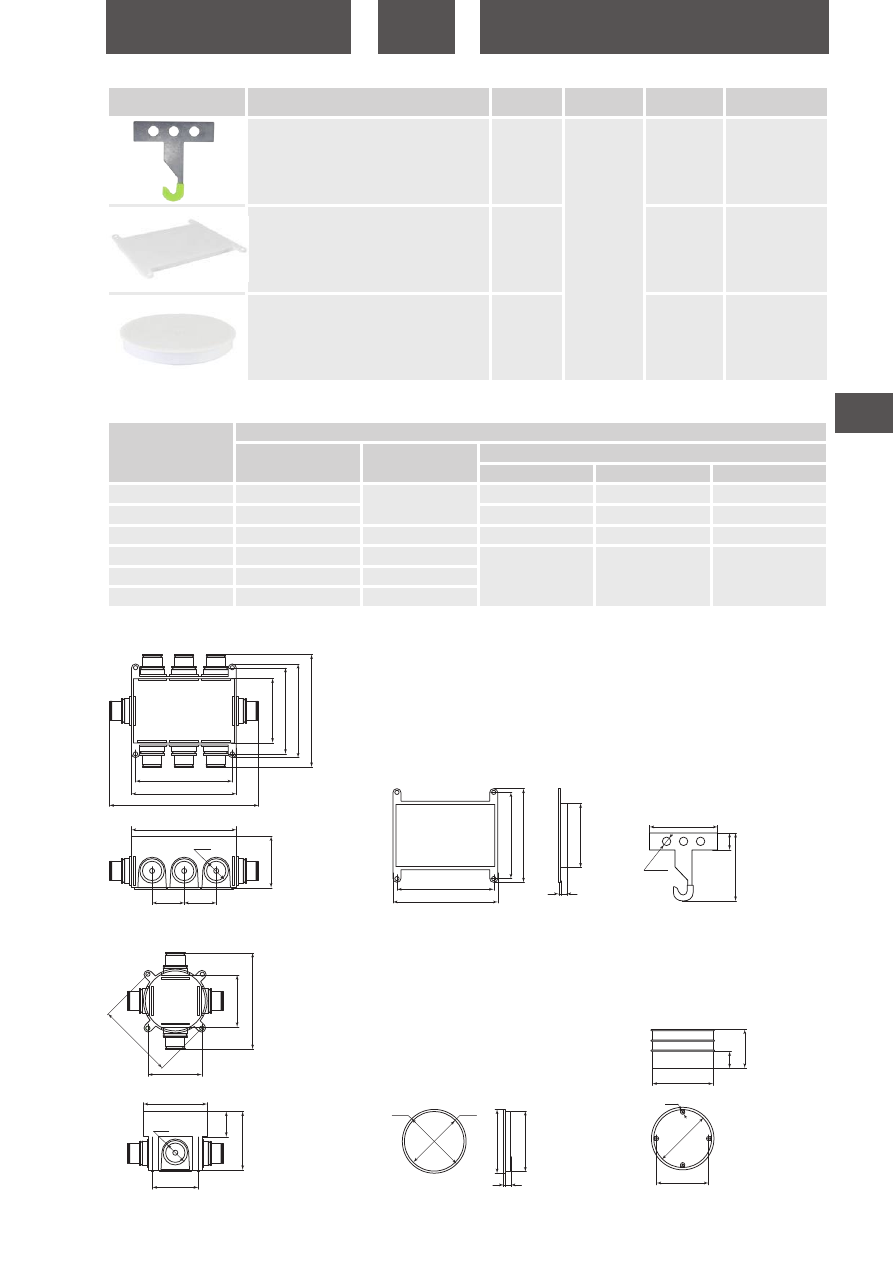

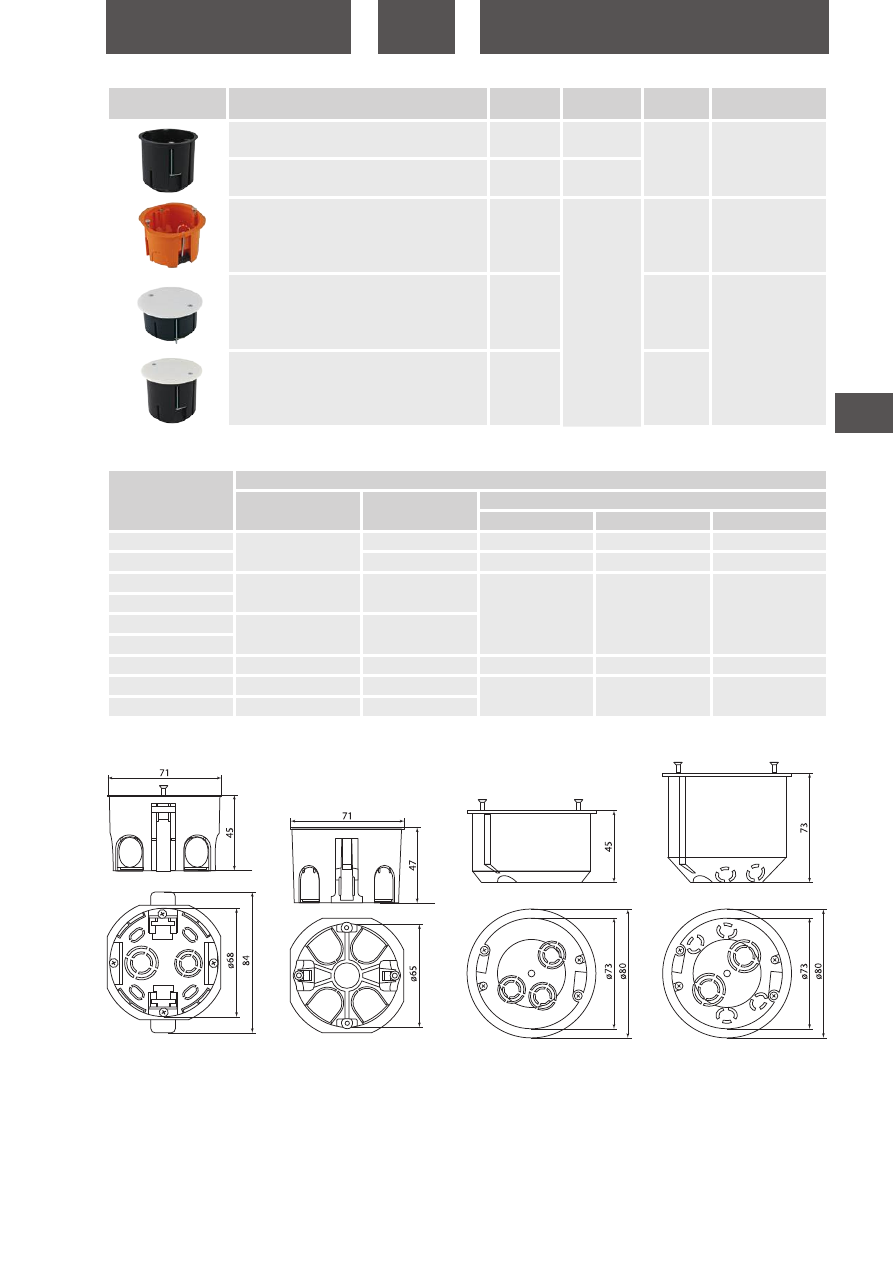

Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

Распаячная коробка СП 110х110х50мм, крышка,

IP20, TDM

SQ1402-0015

–

110х110х50

без клеммной

колодки

Распаячная коробка СП 110х110х50мм, крышка, IP20,

инд. штрихкод, TDM

SQ1402-0915

EAN-13

Распаячная коробка СП 110х110х50мм, крышка,

клеммник, IP20, TDM

SQ1402-0016

–

с клеммной

колодкой

Распаячная коробка СП D80х40мм, крышка, серая,

IP20, TDM

SQ1402-1004

D80х40

без клеммной

колодки

Распаячная коробка СП D80х40мм, крышка, IP20, TDM

SQ1402-1007

Распаячная коробка СП D80х40мм, крышка, IP20,

инд. штрихкод, TDM

SQ1402-1907

EAN-13

Распаячная коробка СП 92х92х40мм, крышка, IP20, инд.

штрихкод, TDM

SQ1402-1001

92х92х40

Распаячная коробка СП 120х92х45мм, крышка, IP20,

инд. штрихкод,TDM

SQ1402-1008

120х92х45

Распаячная коробка СП 120х92х70мм, крышка, IP20,

инд. штрихкод,TDM

SQ1402-1009

120х92х70

Распаячная коробка СП 172х96х45мм, крышка, IP20,

инд. штрихкод, TDM

SQ1402-1006

172х96х45

Монтажная коробка У191 СП D102х15мм, крышка, TDM

SQ1402-0191

–

D102х15

Монтажная коробка У192 СП D102х30мм, крышка, TDM

SQ1402-0192

D102х30

Монтажная коробка У194 СП D75х15мм, крышка, TDM

SQ1402-0194

D75х15

Монтажная коробка У195 СП D75х30мм, крышка, TDM

SQ1402-0195

D75х30

tdme.ru

1044

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1044

МОНТАЖНЫЕ КОРОБКИ

SQ1402-1001

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1402-0911

160

4,32

490

410

300

SQ1402-0011

SQ1402-0012

10,25

SQ1402-0913

3,96

SQ1402-0013

SQ1402-0014

7,70

SQ1402-0915

4,86

SQ1402-0015

SQ1402-0016

8,60

SQ1402-1907

175

6,65

630

320

340

SQ1402-1004

7,05

SQ1402-1007

6,65

SQ1402-1001

126

6,70

SQ1402-1008

7,55

SQ1402-1009

5,25

SQ1402-1006

6,05

SQ1402-0191

2,25

400

300

100

SQ1402-0192

120

4,56

560

360

260

SQ1402-0194

2,3

400

300

100

SQ1402-0195

1,61

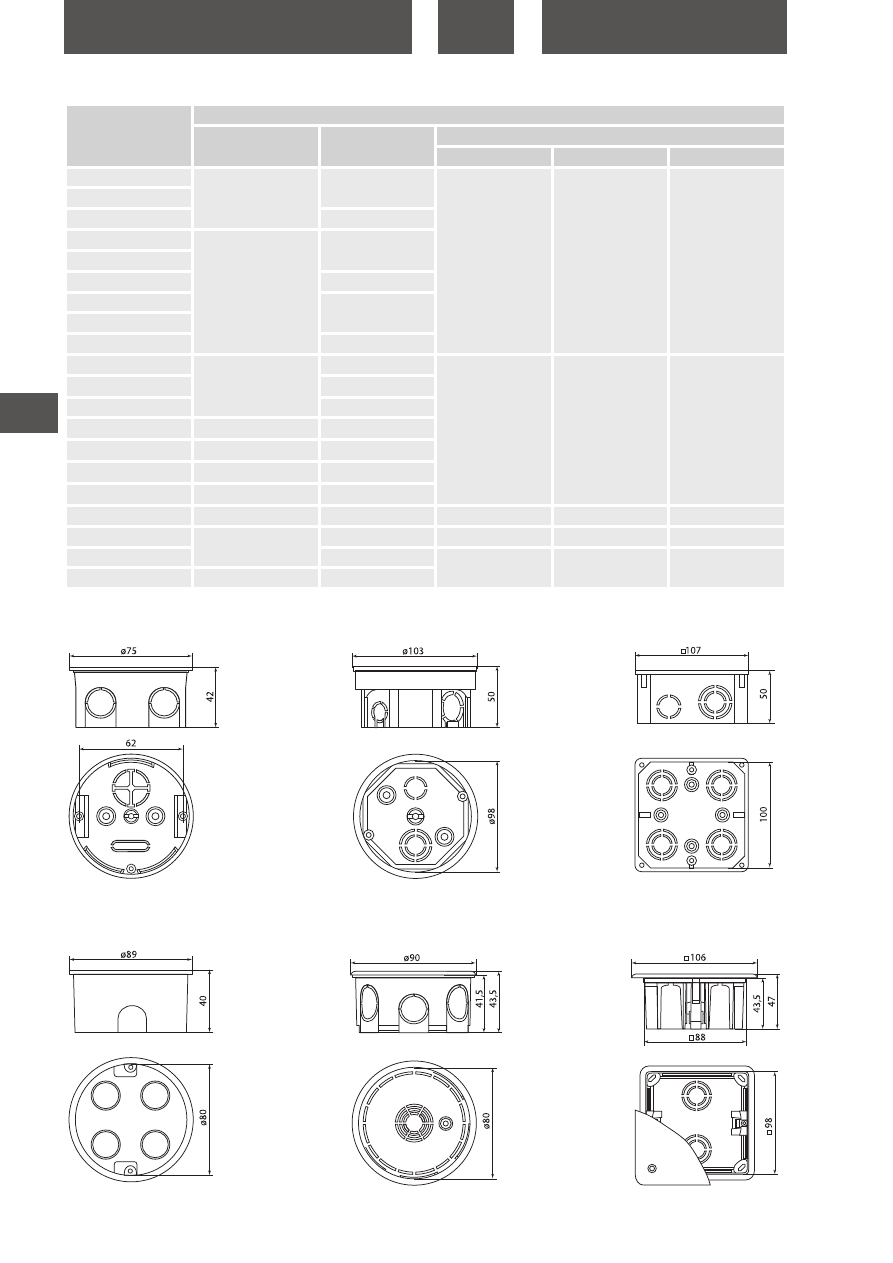

Упаковка

Габаритные размеры

(мм)

SQ1402-0011, SQ1402-0911,

SQ1402-0012

SQ1402-0013, SQ1402-0913,

SQ1402-0014

SQ1402-0015, SQ1402-0915,

SQ1402-0016

SQ1402-1004

SQ1402-1007, SQ1402-1907

tdme.ru

1045

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1045

МОНТАЖНЫЕ КОРОБКИ

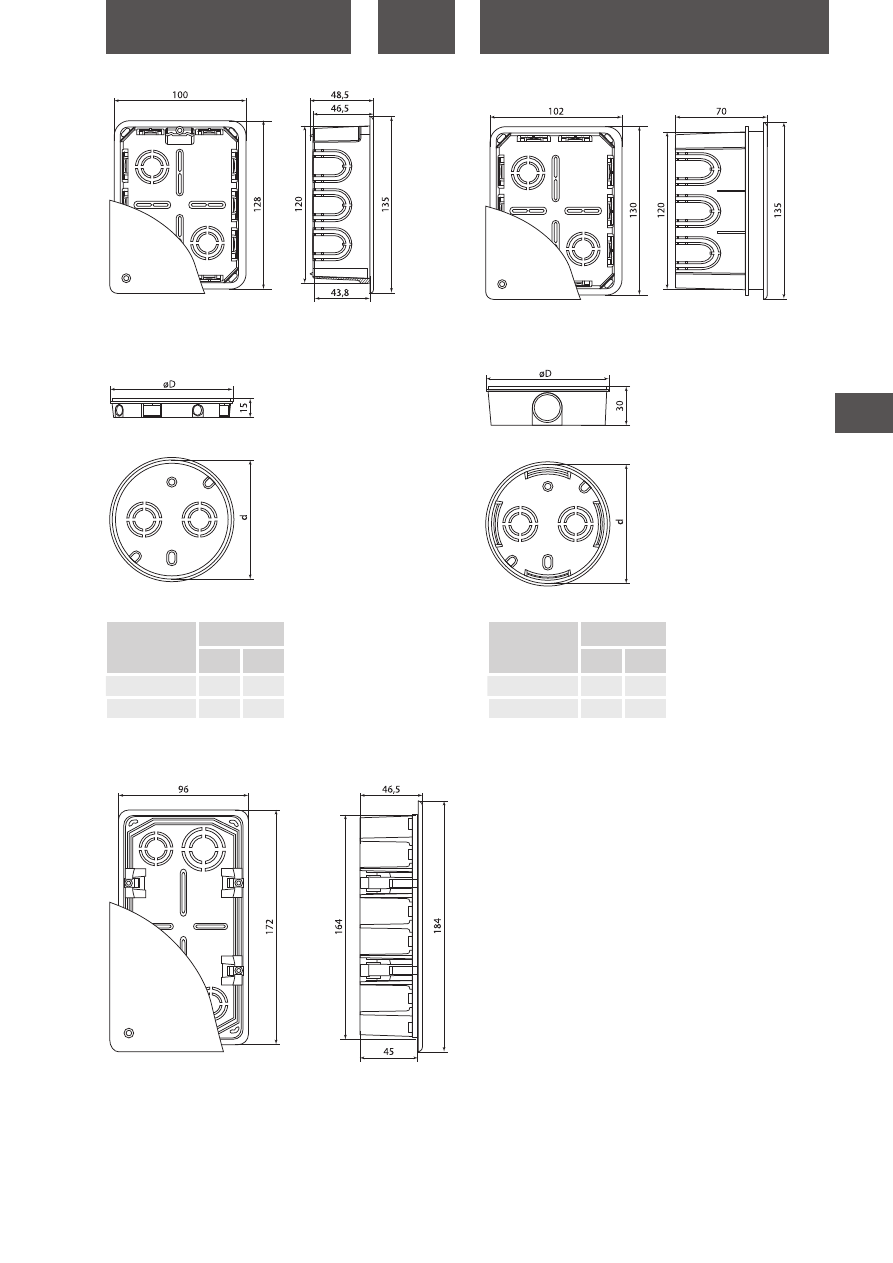

SQ1402-0191, SQ1402-0194

SQ1402-0192, SQ1402-0195

SQ1402-1008

SQ1402-1009

SQ1402-1006

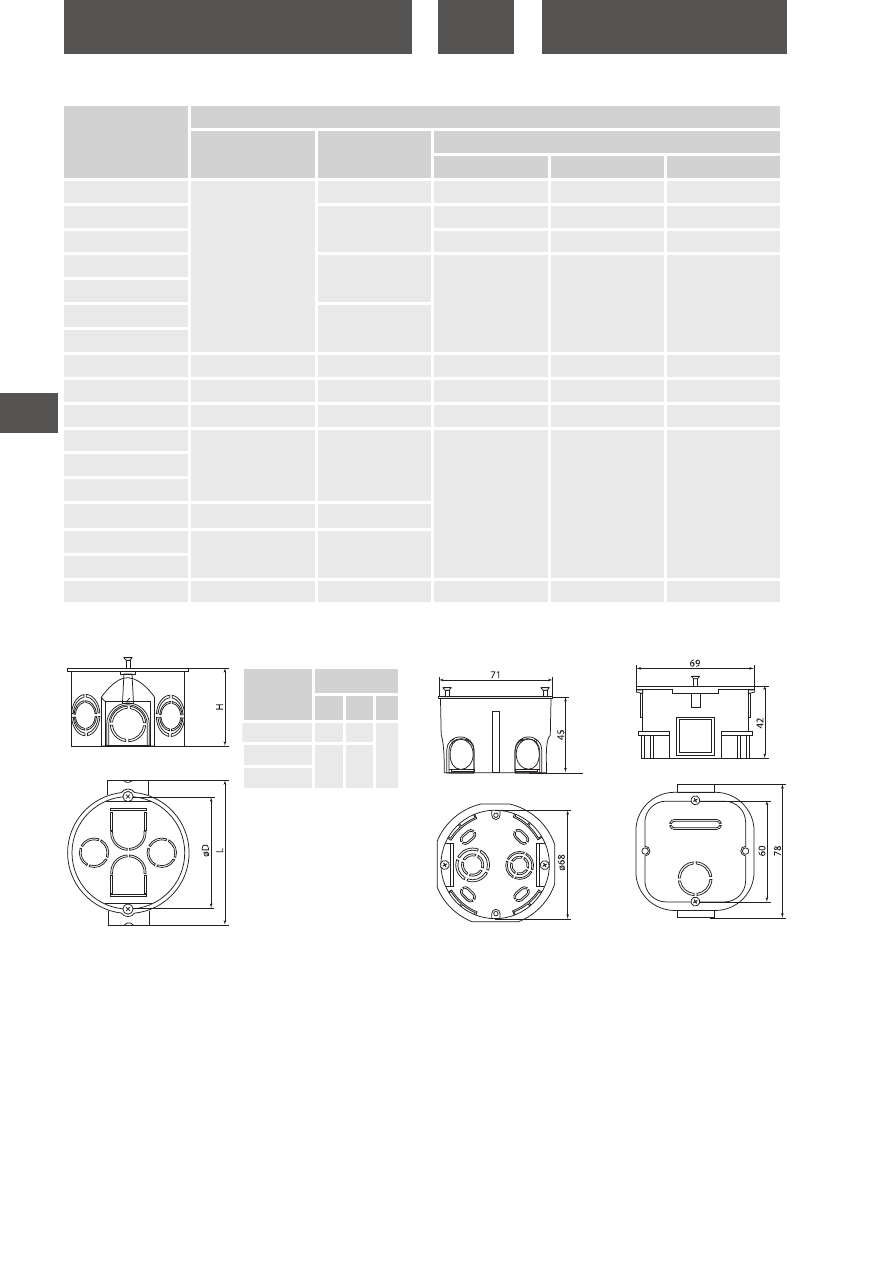

Артикул

Размеры, мм

øD

SQ1402-0191

SQ1402-0194

Артикул

Размеры, мм

øD

SQ1402-0192

SQ1402-0195

tdme.ru

1046

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1046

МОНТАЖНЫЕ КОРОБКИ

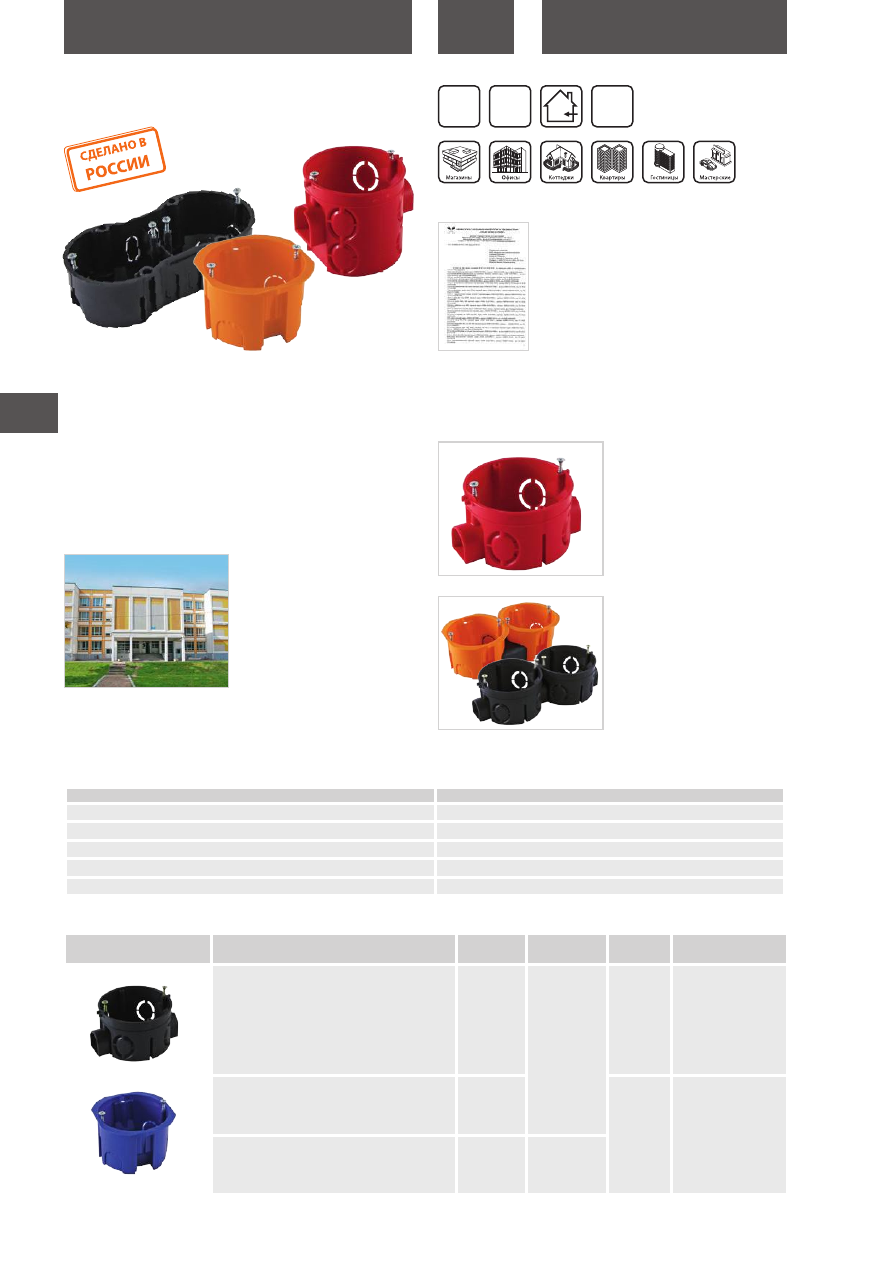

КОРОБКИ МОНТАЖНЫЕ УСТАНОВОЧНЫЕ

СКРЫТОЙ УСТАНОВКИ ДЛЯ ТВЕРДЫХ СТЕН

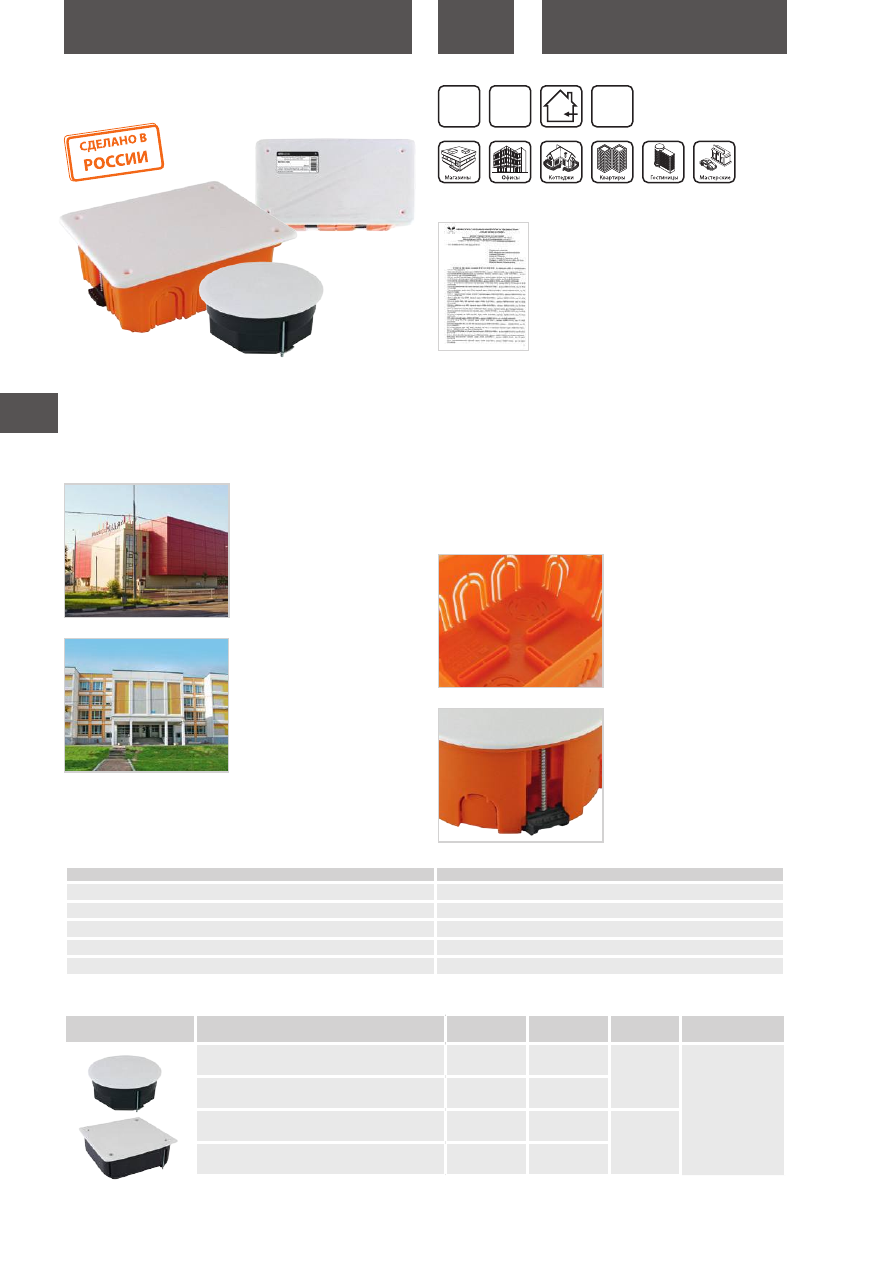

Преимущества

Коробки являются хорошим диэлектриком.

Широкий ассортимент позволяет выбрать коробку нужного

диаметра, глубины и цвета.

На корпусе предусмотрена пер-

форация для ввода проводов.

Для удобства стыковки коро-

бок между собой в многопо-

стовой блок предусмотрены

стыковочные узлы и фиксиру-

ющие защелки, которые при-

дают дополнительную жест-

кость конструкции и обеспе-

чивают надежное соединение.

Часть коробок стыкуется меж-

ду собой при помощи соеди-

нительного канала.

Назначение

Для соединения и разветвления телефонных, телевизионных,

сигнализационных, силовых проводов и кабелей.

Предназначены для установки в сплошные кирпичные, бетон-

ные стены.

Для монтажа электрических выключателей, розеток, диммеров

и других электроустановочных изделий.

Применение

Жилые помещения (квартиры, дома, дачи).

Объекты коммерческой недвижимости (офисы, торговые

центры, общественные помещения).

Инфраструктурные объекты (боль -

ницы, детские сады, школы).

Материалы

Полистирол.

Полипропилен.

Технические характеристики

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +40

Температура монтажа, °С

от -5 до +60

Степень защиты от воздействия окружающей среды

IP20

Материал корпуса

полистирол/полипропилен

Цвет

синий, черный, красный, оранжевый

Отказное письмо

Ассортимент


Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

Установочная коробка СП D60х40мм,

саморезы, стыковочные узлы, синяя, IP20 , TDM

SQ1402-0001

–

D60х40

со стыковочными

узлами и винтами

(саморезами)

Установочная коробка СП D68х45мм,

саморезы, синяя, IP20, TDM

SQ1402-0002

D68х45

с винтами

(саморезами),

возможно соединение

в ряд стыковочными

каналами SQ1402-0130

Установочная коробка СП D68х45мм, саморезы,

синяя, IP20, инд. штрихкод, TDM

SQ1402-0902

EAN-13

Аксессуары

см. на стр. 1065.

+40

–25

IP20

гарантия

года

tdme.ru

1047

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1047

МОНТАЖНЫЕ КОРОБКИ


Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

Установочная коробка СП 60х60х43мм, саморезы,

IP20, TDM

SQ1402-0004

–

60х60х43

со стыковочными

узлами и винтами

(саморезами)

Установочная коробка СП 60х60х43мм, саморезы,

IP20, инд. штрихкод, TDM

SQ1402-0904

EAN-13

Установочная коробка СП D65х25мм,

саморезы, стыковочные узлы, IP20,TDM

SQ1402-1103

D65х25

с винтами

(саморезами)

Установочная коробка СП 2-х местная,

141х70х45мм, саморезы, IP20, инд. штрихкод, TDM

SQ1402-1917

EAN-13

141х70х45

Установочная коробка СП 3-х местная,

212х70х45мм, саморезы, IP20, инд. штрихкод, TDM

SQ1402-1919

EAN-13

212х70х45

Установочная коробка СП D68х62мм, углубленная,

саморезы, стыковочные узлы, черная, IP20, TDM

SQ1402-1105

–

D68х62

со стыковочными

узлами

и винтами

(саморезами)

Установочная коробка СП D68х62мм, углубленная,

саморезы, стык. уз, черная, IP20, инд. штрихкод TDM

SQ1402-1905

EAN-13

Установочная коробка СП D68х62мм, углубленная,

саморезы, стыковочные узлы, красная, IP20, TDM

SQ1402-1106

–

D68х62

Установочная коробка СП D68х62мм, углубленная,

саморезы, стык. уз, красная, IP20, инд. штрихкод TDM

SQ1402-1906

EAN-13

Установочная коробка СП D68х40мм,

саморезы, стыковочные узлы, IP20, TDM

SQ1402-0010

–

D68х40

Установочная коробка СП D68х40мм, саморезы,

стыковочные узлы, IP20, инд. штрихкод, TDM

SQ1402-0910

EAN-13

Установочная коробка СП D68х42мм, саморезы,

стыковочные узлы, черная, IP20, TDM

SQ1402-1115

–

D68х42

Установочная коробка СП D68х42мм, саморезы,

стыковочные узлы, красная, IP20, TDM

SQ1402-1116

D68х42

Установочная коробка СП D65х45мм, саморезы,

ранжевая, IP20, TDM

SQ1402-1126

–

D65х45

с винтами

(саморезами),

возможно соединение

в ряд стыковочными

каналами SQ1402-0120

tdme.ru

1048

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1048

МОНТАЖНЫЕ КОРОБКИ

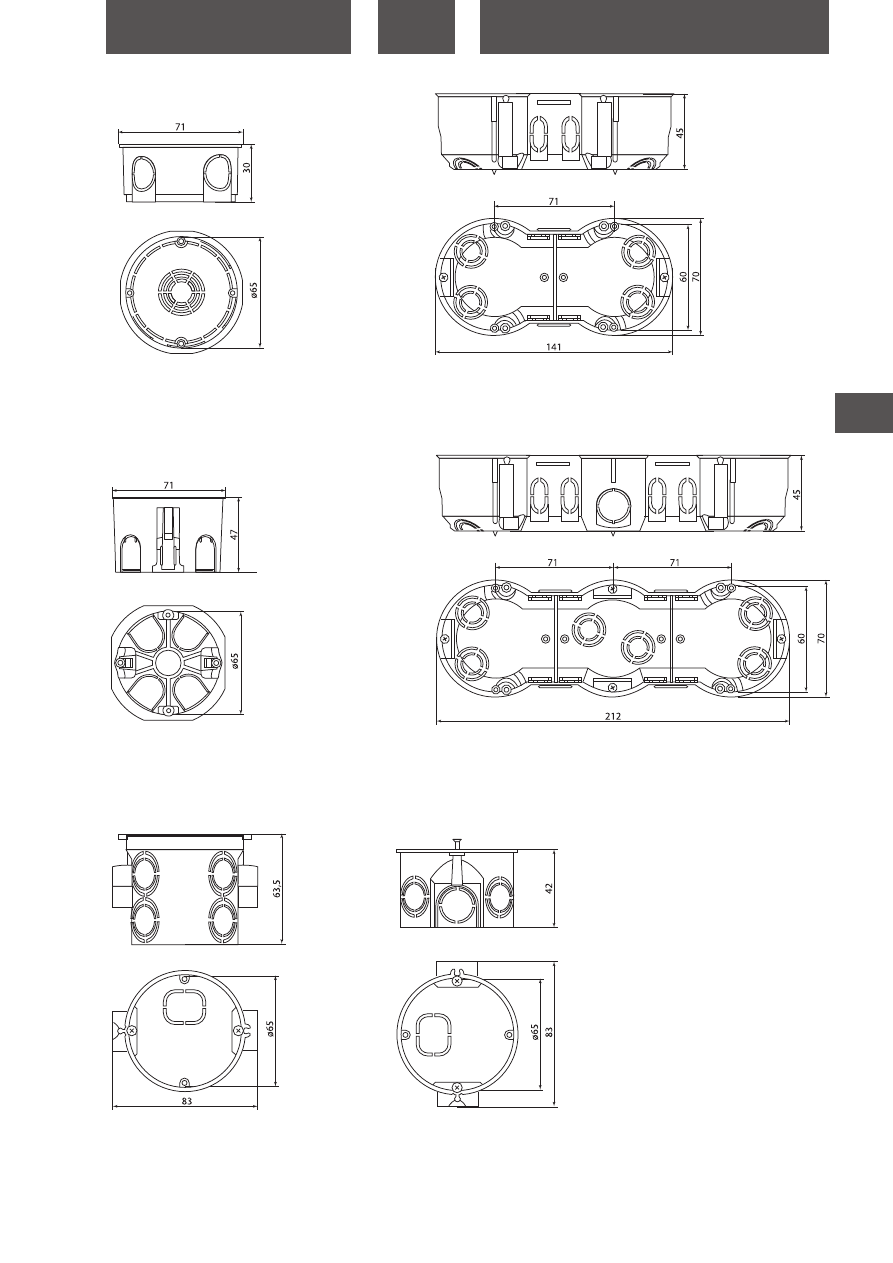

SQ1402-0004, SQ1402-0904

Упаковка

Габаритные размеры

(мм)

SQ1402-0002, SQ1402-0902

SQ1402-0001, SQ1402-0010,

SQ1402-0910

Артикул

Размеры, мм

SQ1402-0001

SQ1402-0010

82,4

SQ1402-0910

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1402-0001

200

2,60

560

360

260

SQ1402-0002

3,60

490

410

300

SQ1402-0902

435

365

330

SQ1402-0004

4,60

560

360

260

SQ1402-0904

SQ1402-0010

2,60

SQ1402-0910

SQ1402-1917

100

4,95

520

270

360

SQ1402-1919

3,50

520

270

360

SQ1402-1103

160

2,05

380

304

285

SQ1402-1105

200

5,20

630

320

340

SQ1402-1905

SQ1402-1106

SQ1402-1906

SQ1402-1115

300

5,35

SQ1402-1116

SQ1402-1126

100

2,05

380

300

285

tdme.ru

1050

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1050

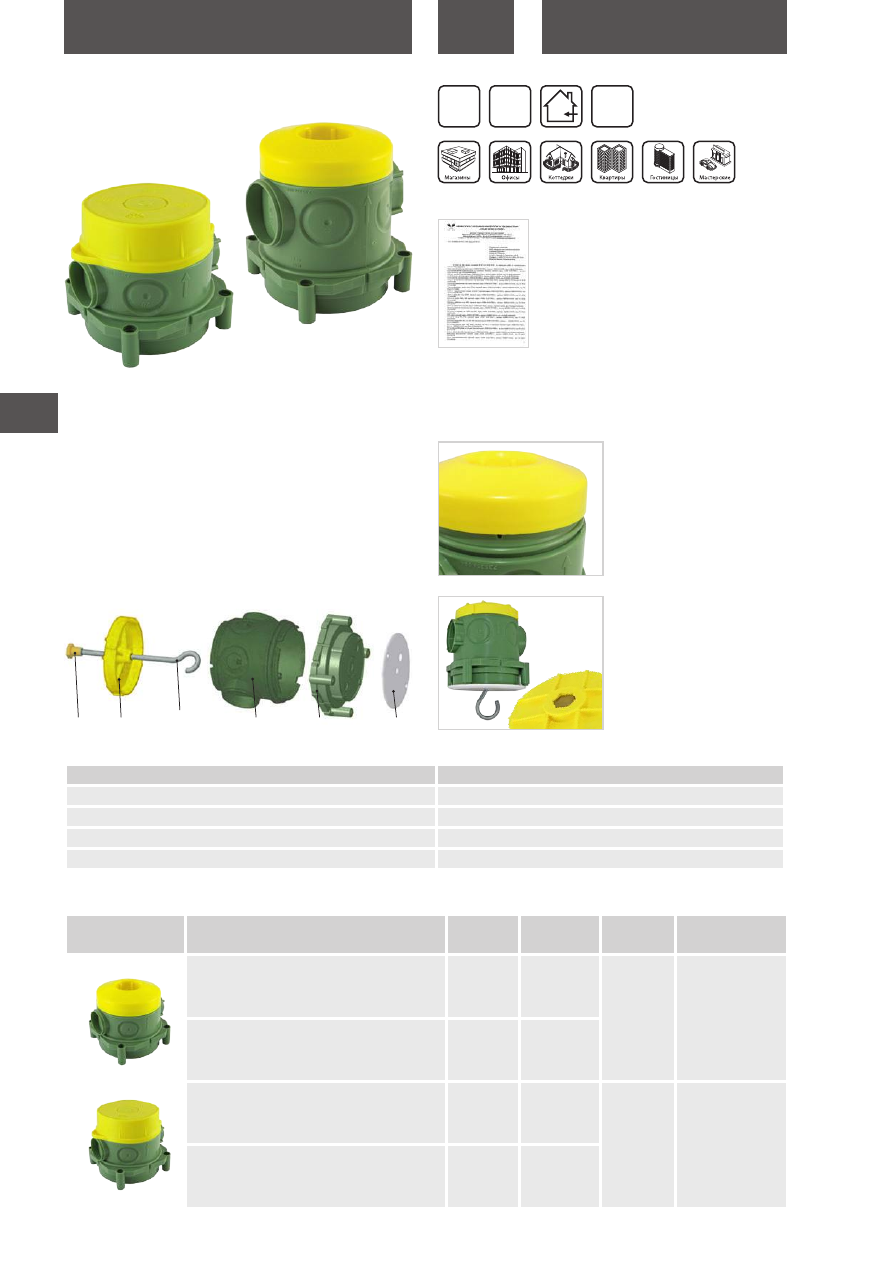

МОНТАЖНЫЕ КОРОБКИ

Преимущества

Коробки являются хорошим диэлектриком.

Широкий ассортимент позволяет выбрать коробку нужного

размера, диаметра, глубины и цвета.

Шероховатая поверхность белой крышки позволяет наносить

на нее шпаклевку и наклеивать обои, создавая эстетичный вид

интерьера.

Коробки с артикулами SQ1403-0907, SQ1403-0908, SQ1403-1022,

SQ1403-1026, SQ1403-1028, SQ1403-1925 упакованы в термоуса-

дочную пленку и имеют индивидуальный стикер, на ко торый

нанесены вся необходимая информация об изделии и штрихкод

EAN-13.

На дне коробок находятся на -

правляющие, позволяющие

при помощи саморезов уста-

навливать клеммники, платы

и т. д.

На корпусе предусмотрена

перфорация для ввода труб

или кабеля.

Лапки служат для фиксации в

стене. В наличии имеются короб-

ки с пластиковыми и металличе-

скими лапками.

Назначение

Для соединения и разветвления телефонных, телевизионных,

сигнализационных, силовых проводов и кабелей.

Предназначены для установки в полые стены и перегородки.

Применение

Жилые помещения (дома, дачи).

Объекты коммерческой недвижи-

мости (офисы, торговые центры,

общественные помещения).

Инфраструктурные объекты

(больницы, детские сады, школы).

Материалы

Полистирол.

Полипропилен.

Технические характеристики

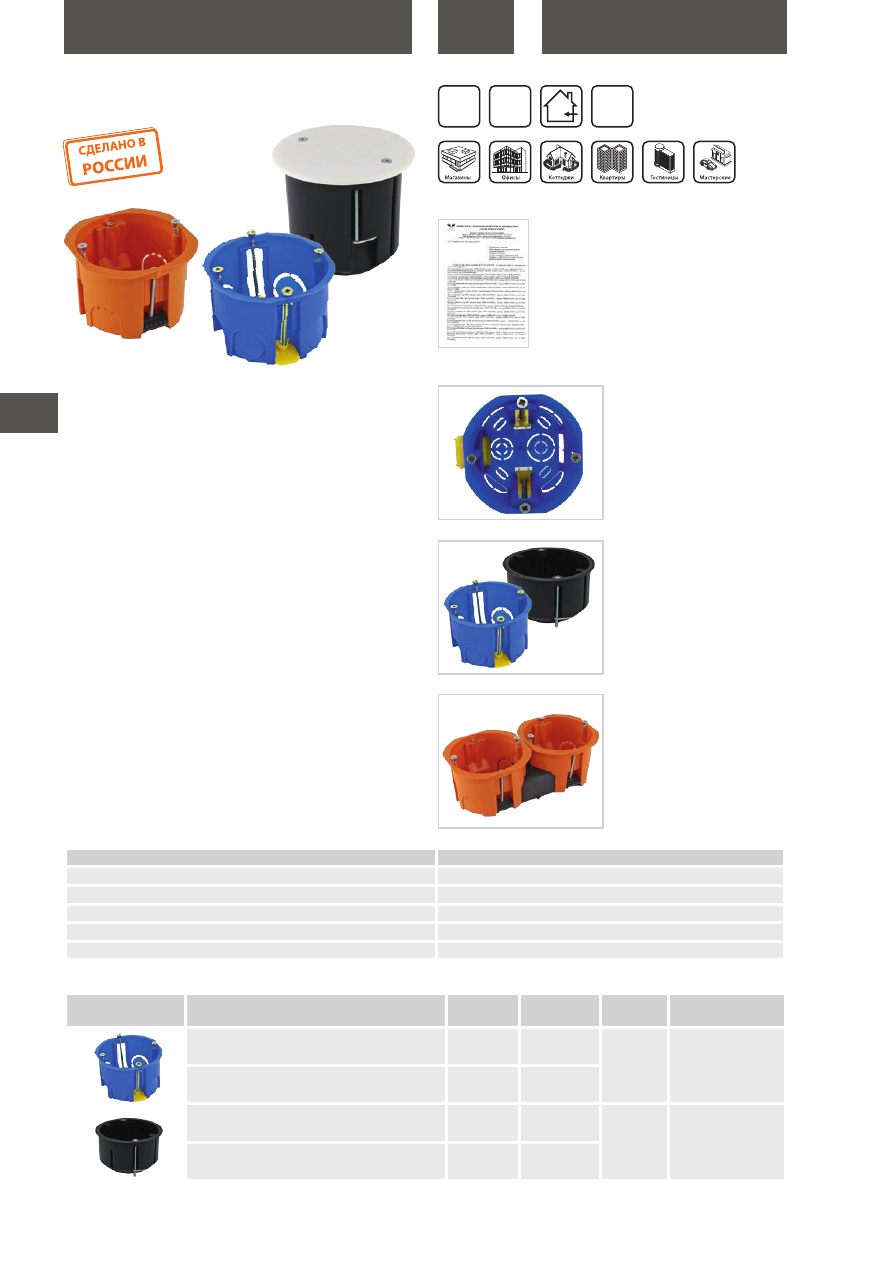

КОРОБКИ МОНТАЖНЫЕ РАСПАЯЧНЫЕ

СКРЫТОЙ УСТАНОВКИ ДЛЯ ПОЛЫХ СТЕН

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +40

Температура монтажа, °С

от -5 до +60

Степень защиты от воздействия окружающей среды

IP20

Материал корпуса

полистирол/полипропилен

Цвет

черный, оранжевый, красный, зеленый (крышки – белый)

Ассортимент


Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

Распаячная коробка СП D103х50мм, крышка, метал,

лапки, IP20, TDM

SQ1403-0007

–

D103х50

с металлическими

лапками

Распаячная коробка СП D103х50мм, крышка,

метал. лапки, IP20, инд. штрихкод, TDM

SQ1403-0907

EAN-13

Распаячная коробка СП 115х115х45мм,

крышка, метал. лапки, IP20, TDM

SQ1403-0008

–

115х115х45

Распаячная коробка СП 115х115х45мм, крышка,

метал. лапки, IP20, инд. штрихкод, TDM

SQ1403-0908

EAN-13

Отказное письмо

Аксессуары

см. на стр. 1065.

+40

–25

IP20

гарантия

года

tdme.ru

1051

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1051

МОНТАЖНЫЕ КОРОБКИ


Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

Распаячная коробка СП 92х92х45мм,

крышка, пл. лапки, IP20, инд. штрихкод, TDM

SQ1403-1022

EAN-13

92х92х45

с пластиковыми

лапками

Распаячная коробка СП 92х92х45мм, крышка,

метал. лапки, IP20, инд. штрихкод, TDM

SQ1403-1021

с металлическими

лапками

Распаячная коробка СП D80х40мм,

крышка, пл. лапки, IP20, TDM

SQ1403-1025

–

D80х40

с пластиковыми

лапками

Распаячная коробка СП D80х40мм, крышка,

пл. лапки, IP20, инд. штрихкод, TDM

SQ1403-1925

EAN-13

Распаячная коробка СП 172х96х45мм,

крышка, пл. лапки, IP20, инд. штрихкод, TDM

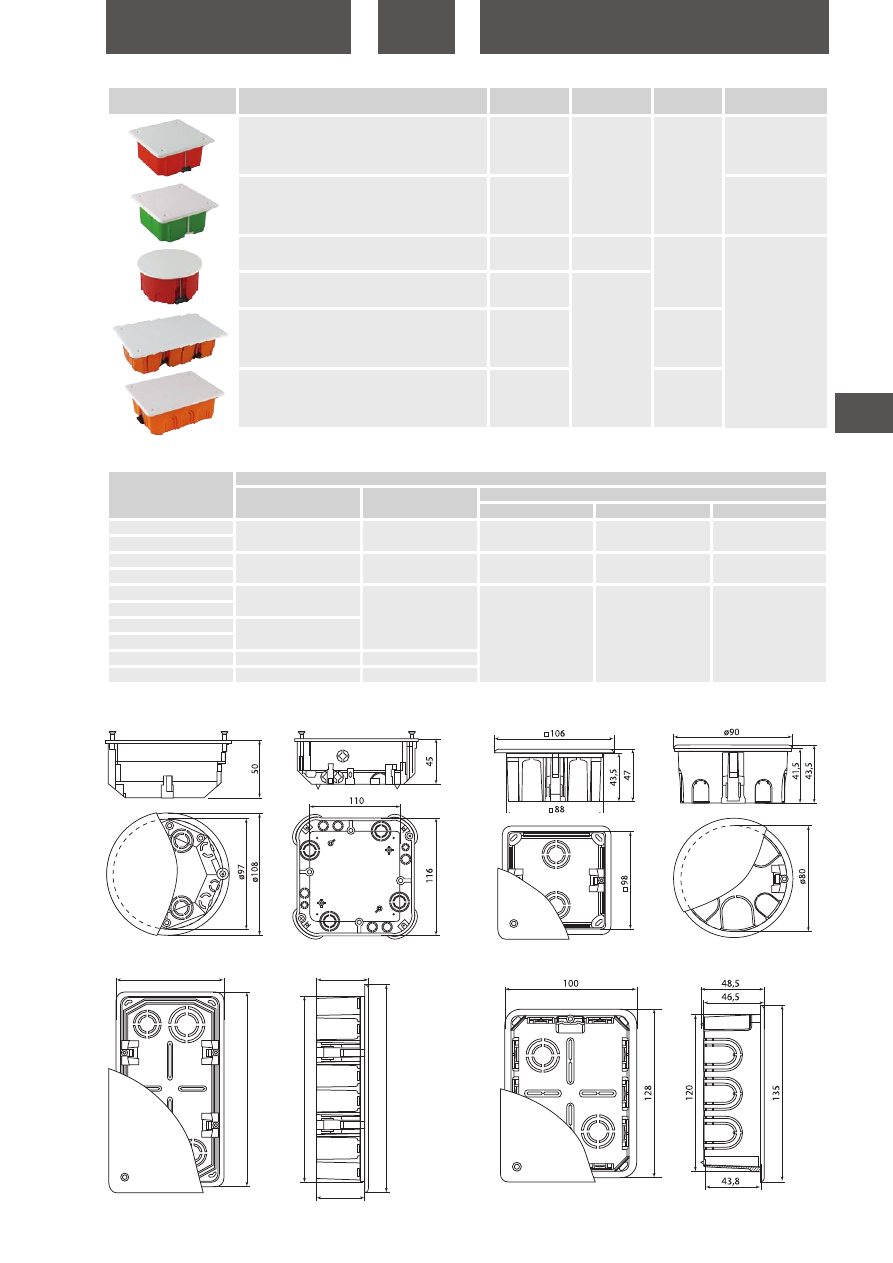

SQ1403-1026

172х96х45

Распаячная коробка СП 120х92х45мм,

крышка, пл. лапки, IP20, инд. штрихкод, TDM

SQ1403-1028

120х92х45

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1403-0007

4,40

560

360

260

SQ1403-0907
SQ1403-0008

8,00

490

410

300

SQ1403-0908
SQ1403-1021

126

7,20

630

320

340

SQ1403-1022
SQ1403-1025

175

SQ1403-1925
SQ1403-1026

6,55

SQ1403-1028

7,90

Габаритные размеры

(мм)

SQ1403-1025, SQ1403-1925

SQ1403-0007, SQ1403-0907

SQ1403-0008, SQ1403-0908

SQ1403-1021, SQ1403-1022

46,5

184

164

172

SQ1403-1028

SQ1403-1026

tdme.ru

1052

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1052

МОНТАЖНЫЕ КОРОБКИ

На корпусе предусмотрена пер-

форация для ввода труб или

кабеля.

Для удобства монтажа коробки

укомплектованы лапками:

SQ1403-0001, SQ1403-0901,

SQ1403-0022 – имеют пласти-

ковые лапки,

SQ1403-0009,

SQ1403- 0909,

SQ1403-0026, SQ1403-0010,

SQ1403-0910, SQ1403-0028 –

имеют металлические лапки.

Для установки многопостовых

электроустановочных изделий

коробки стыкуются между собой

при помощи соединительного

канала с межцентровым рассто-

янием 71 мм.

Назначение

Для соединения и разветвления телефонных, телевизионных,

сигнализационных, силовых проводов и кабелей.

Для установки в полые стены и перегородки.

Для монтажа электрических выключателей, розеток, диммеров

и других электроустановочных изделий.

Применение

Жилые помещения (квартиры, дома, дачи).

Объекты коммерческой недвижимости (офисы, торговые

центры, общественные помещения).

Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

Полистирол.

Полипропилен.

Преимущества

Коробки являются хорошим диэлектриком.

Широкий ассортимент позволяет выбрать коробку нужного

диаметра, глубины и цвета.

Технические характеристики

КОРОБКИ МОНТАЖНЫЕ УСТАНОВОЧНЫЕ

СКРЫТОЙ УСТАНОВКИ ДЛЯ ПОЛЫХ СТЕН

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +40

Температура монтажа, °С

от -5 до +60

Степень защиты от воздействия окружающей среды

IP20

Материал корпуса

полистирол, полипропилен

Цвет

черный, синий, оранжевый

Ассортимент


Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

Установочная коробка СП D68х45мм, саморезы,

пл. лапки, синяя, IP20, TDM

SQ1403-0001

–

D68х45

с винтами

(саморезами),

возможно соединение

в ряд стыковочными

каналами SQ1402-0130

Установочная коробка СП D68х45мм, само ре зы, пл.

лапки, синяя, IP20, инд. штрихкод, TDM

SQ1403-0901

EAN-13

Установочная коробка СП D73х45мм, саморезы,

метал. лапки, IP20, TDM

SQ1403-0009

–

D73х45

с винтами (саморезами)

Установочная коробка СП D73х45мм, само резы, метал.

лапки, IP20, инд. штрихкод, TDM

SQ1403-0909

EAN-13

Отказное письмо

Аксессуары

см. на стр. 1065.

+40

–25

IP20

гарантия

года

tdme.ru

1053

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1053

МОНТАЖНЫЕ КОРОБКИ


Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

Установочная коробка СП D73х73мм, углубленная,

саморезы, метал. лапки, IP20, TDM

SQ1403-0010

–

D73х73

с винтами (саморезами)

Установочная коробка СП D73х73мм, углублен ная,

саморезы, метал. лапки, IP20, инд. штрихкод, TDM

SQ1403-0910

EAN-13

Установочная коробка СП D65х45мм, саморезы, пл.

лапки, оранжевая, IP20, TDM

SQ1403-0022

–

D65х45

с винтами

(саморезами),

возможно соединение

в ряд стыковочными

каналами SQ1402-0102

Установочная коробка СП D73х45мм, крышка, метал.

лапки, IP20, TDM

SQ1403-0026

D73х45

с винтами (саморезами)

Установочная коробка СП D73х73мм, углубленная,

крышка, метал. лапки, IP20, TDM

SQ1403-0028

D73х73

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1403-0001

200

4,30

490

410

300

SQ1403-0901

4,16

435

365

331

SQ1403-0009

160

4,32

560

360

260

SQ1403-0909

SQ1403-0010

4,10

SQ1403-0910

SQ1403-0022

100

2,35

380

304

285

SQ1403-0026

160

7,00

560

360

260

SQ1403-0028

5,20

Упаковка

Габаритные размеры

(мм)

SQ1403-0022

SQ1403-0001, SQ1403-0901

SQ1403-0009, SQ1403-0909,

SQ1403-0026

SQ1403-0010, SQ1403-0910,

SQ1403-0028

tdme.ru

1054

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1054

МОНТАЖНЫЕ КОРОБКИ

Преимущества

Используются в монолитном строительстве, упрощая и ускоряя

монтаж электросетей в стенах, потолках и других монолитных

конструкциях.

Степень защиты IP44 за счет плот-

ного защелкивания крышки и

наличия специального паза, пре-

пятствующего проникновению

пыли и влаги.

Коробки SQ1402-9002 и SQ1402-

9402 имеют дополнительно гайку

и крюк для быстрого монтажа

люстры.

Назначение

Для соединения и разветвления телефонных, телевизионных,

сигнализационных, силовых проводов и кабелей.

Для заливки в бетонные стяжки, литые бетонные конструкции.

Для установки освещения в монолитном строительстве.

Применение

Жилые помещения (квартиры, дома, дачи).

Объекты коммерческой недвижимости (офисы, торговые

цент ры, общественные помещения).

Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

Безгалогенный полипропилен.

Схема сборки установочной коробки для люстры

Технические характеристики

КОРОБКИ МОНТАЖНЫЕ ДЛЯ МОНОЛИТНОГО

СТРОИТЕЛЬСТВА

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +90

Степень защиты от воздействия окружающей среды по ГОСТ 14254-96

IP44

Материал корпуса

полипропилен

Цвет

зеленый, желтый

Ассортимент


Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

Установочная коробка СП 82х80х72,5мм,

для заливки в бетон, инд. штрихкод, TDM

SQ1402-9401

EAN-13

82х80х72

низкая крышка,

низкий корпус,

основание

Установочная коробка СП 82х80х72,5мм,

для заливки в бетон,TDM

SQ1402-9001

–

Установочная коробка СП 82х80х79,5мм,

для заливки в бетон, инд. штрихкод, TDM

SQ1402-9403

EAN-13

82х80х79,5

высокая крышка,

низкий корпус,

основание

Установочная коробка СП 82х80х79,5мм,

для заливки в бетон,TDM

SQ1402-9003

–

Отказное письмо

+90

–25

IP44

Гайка Крышка

Основание

Крышка

Корпус

Крюк

для люстры

гарантия

года

IP44

tdme.ru

1055

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1055

МОНТАЖНЫЕ КОРОБКИ


Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

Установочная коробка СП 82х80х90,5мм, крюк для

люстры, гайка, для заливки в бетон, инд. штрихкод,TDM SQ1402-9402

EAN-13

82х80х90,5

низкая крышка,

высокий корпус,

основание,

крюк для люстры,

крышка, гайка

Установочная коробка СП 82х80х90,5мм,

крюк для люстры, гайка, для заливки в бетон,TDM

SQ1402-9002

–

Установочная коробка СП 82х80х91,5мм,

для заливки в бетон, инд. штрихкод, TDM

SQ1402-9404

EAN-13

82х80х91,5

низкая крышка,

высокий корпус,

основание

Установочная коробка СП 82х80х91,5мм,

для заливки в бетон,TDM

SQ1402-9004

–

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1402-9401

3,1

400

250

170

SQ1402-9001

SQ1402-9403

4,3

SQ1402-9003

SQ1402-9402

3,9

SQ1402-9002

SQ1402-9404

3,3

SQ1402-9004

Артикул

øc

ød

øe

SQ1402-9401

SQ1402-9001

SQ1402-9403

SQ1402-9003

SQ1402-9402

SQ1402-9002

SQ1402-9404

SQ1402-9004

Упаковка

Габаритные размеры

(мм)

Крышка

Корпус

Основание

tdme.ru

1056

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1056

МОНТАЖНЫЕ КОРОБКИ


Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

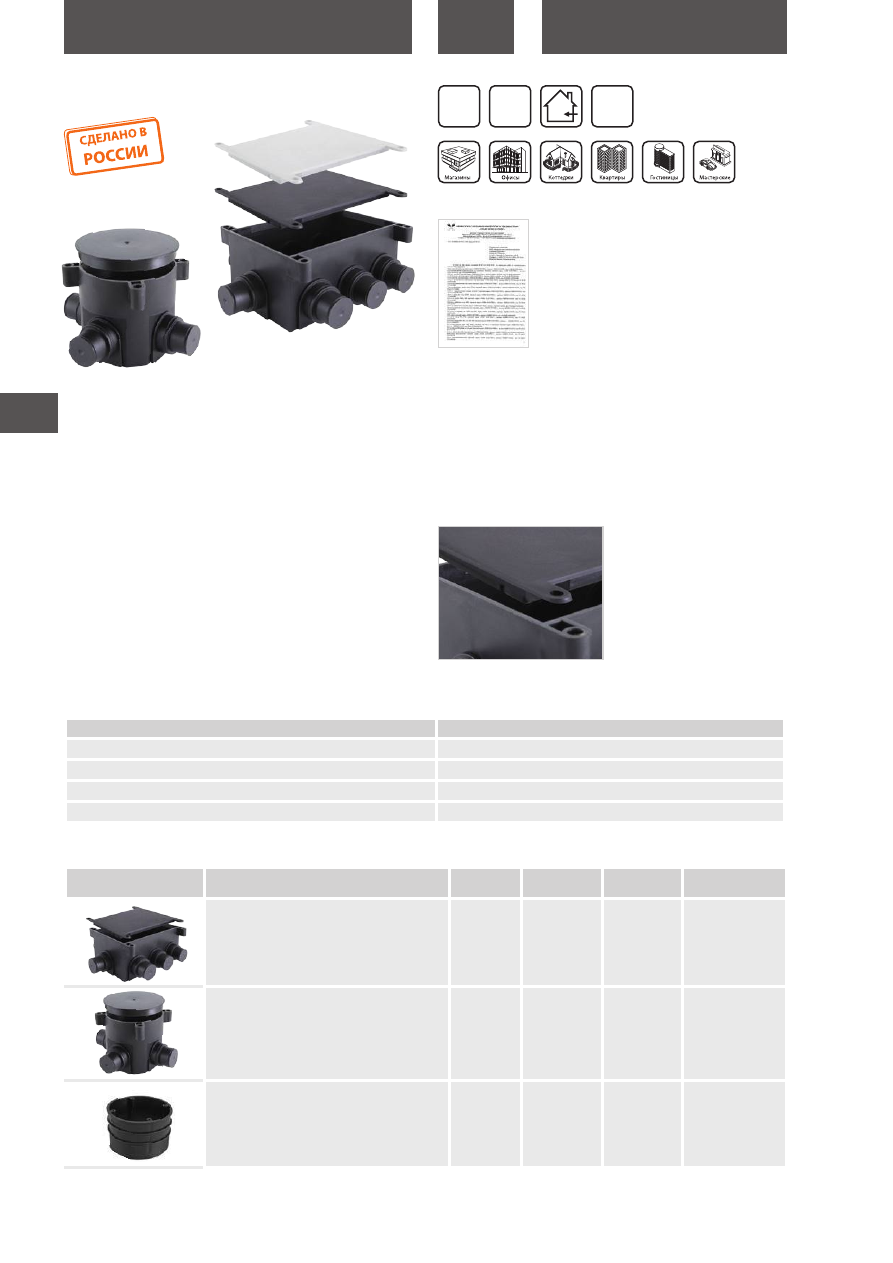

Коробка распаячная СП 118х76х60мм, 8 вводов,

черная, для заливки в бетон, IP44 TDM

SQ1402-9501

EAN-13

118х76х60

прямоугольный

корпус,

8 вводов

Коробка установочная СП D70х72мм, 4 ввода, черная,

для заливки в бетон, IP44 TDM

SQ1402-9502

–

D70х72

круглый корпус,

4 ввода

Кольцо переходное D67х46 (для коробки СП

D70х72мм) TDM

SQ1402-9503

EAN-13

D67х46

для коробки

SQ1402-9502

Преимущества

Вместительный прямоугольный корпус (118х76х60 мм) короб-

ки (артикул SQ1402-9501) позволяет удобно, быстро и каче-

ственно соединять проводники между собой.

Используются в монолитном строительстве, упрощая и уско-

ряя монтаж электросетей в стенах, потолках и других кон-

струкциях.

Изготовлены из высококачественных материалов, гарантирую-

щих ударопрочность, термостойкость, долговечность и устой-

чивость к агрессивным воздействиям окружающей среды.

Степень защиты IP44 достигается

за счет плотного защелкивания

крышки и наличия специального

паза, препятствующего проникно-

вению пыли и влаги.

Рассчитаны на напряжение до 400 В.

Диапазон рабочих температур: от -25 до +60 °С.

Назначение

Для формирования посадочных мест под электроустановочные

изделия при монолитном строительстве.

Используются в комбинации с гофрированными, гладкими или

армированными трубами для построения силовых или слабо-

точных сетей.

Позволяют осуществлять монтаж, организацию коммутации

проводов и кабелей.

Применение

Жилые помещения (коттеджи, квартиры, дома, дачи).

Объекты коммерческой недвижимости (гостиницы, офисы,

торговые центры).

Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

Коробки, крышки и кольцо переходное – безгалогенный поли-

пропилен.

Крюк для люстры – оцинкованная сталь (для коробки

SQ1402-9502).

Технические характеристики

КОРОБКИ МОНТАЖНЫЕ ДЛЯ МОНОЛИТНОГО

СТРОИТЕЛЬСТВА ЧЕРНЫЕ

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +60

Степень защиты от воздействия окружающей среды по ГОСТ 14254-96

IP44

Материал корпуса

полипропилен

Цвет

черный (крышки – белый)

Ассортимент

Отказное письмо

+60

–25

IP44

гарантия

года

IP44

tdme.ru

1057

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1057

МОНТАЖНЫЕ КОРОБКИ

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1402-9501

5,50

560

360

260

SQ1402-9502

120

490

410

300

SQ1402-9503

200

3,80

560

360

260

SQ1402-9504

100

5,00

400

300

110

SQ1402-9505

2,60

SQ1402-9506

200

2,00


Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

Крюк для люстры (для установки в коробку СП

D70х72мм) TDM

SQ1402-9504

–

80х80

для коробки

SQ1402-9502

Крышка финишная 124х80 белая (для коробки СП

118х76х60мм) TDM

SQ1402-9505

124х80

для коробки

SQ1402-9501

Крышка финишная D74 белая (для коробки СП

D70х72мм) TDM

SQ1402-9506

D74

для коробки

SQ1402-9502

Габаритные размеры

(мм)

114
124

101

111

132

173

119

ø21

114
124

101

111

114
124

101

111

132

173

119

ø21

114
124

101

111

113

ø70

ø74

62,5

ø70

ø21

113

ø70

ø74

62,5

ø70

ø21

ø70

ø2

ø67

SQ1402-9501

SQ1402-9502

SQ1402-9505

SQ1402-9504

SQ1402-9506

SQ1402-9503

ø10

3 шт.

tdme.ru

1058

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1058

МОНТАЖНЫЕ КОРОБКИ

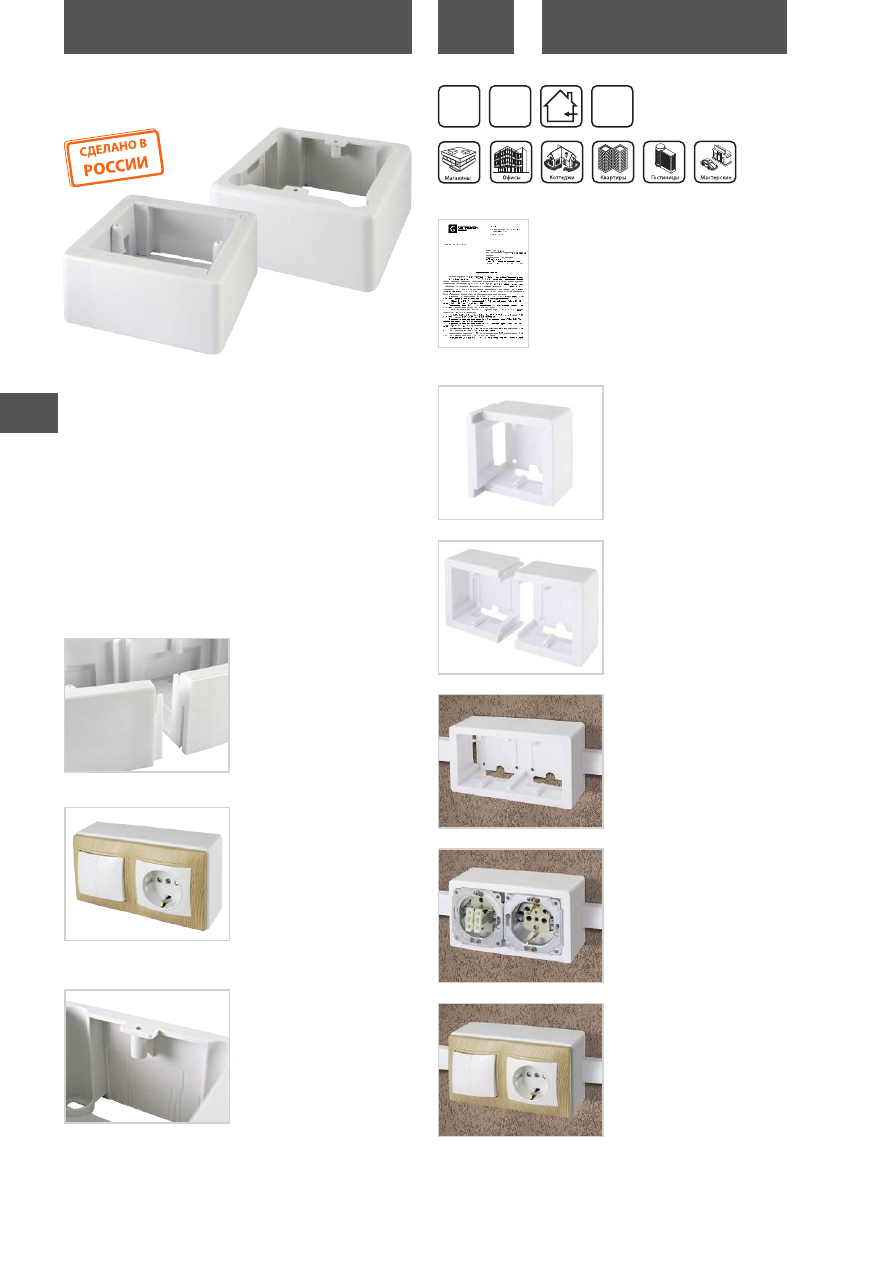

Преимущества

Позволяют открыто монтировать

электротехническое оборудова-

ние для скрытой установки (быто-

вые, телевизионные, компьютер-

ные розетки, выключатели, термо-

статы и светорегуляторы).

Белый цвет и эргономичный дизайн коробок позволяют ис -

пользовать их в различных интерьерных решениях (дома, дачи,

офисы и др.).

Имеют внутреннюю разметку для

удобной и быстрой установки

с кабель-каналом.

Имеют индивидуальный стикер, на который нанесены вся необ-

ходимая информация об изделии и штрихкод EAN-13.

Пример многопостового монтажа

С торца коробки снять боковые

панели (система шип-паз).

Соединить коробки между

собой, получив необходимое

количество модулей.

Закрепить блок на стене при

помощи саморезов.

Установить электроустановочные

изделия с помощью саморезов.

Установить декоративную рамку

и закрепить центральную вставку

(клавиши) к основанию электро-

установочного изделия (розетки,

выключателя, реле, термостата).

Назначение

Для соединения и разветвления телефонных, телевизионных,

сигнализационных, силовых проводов и кабелей.

Для открытого монтажа электротехнических изделий, изначаль-

но предназначенных для скрытой установки: розеток, выключа-

телей, различного рода термостатов.

Применение

Жилые помещения (квартиры, дома, дачи).

Объекты коммерческой недвижимости (офисы, торговые

центры, общественные помещения).

Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

Полистирол.

АБС-пластик.

Конструкция

Коробка SQ1401-0232 имеет неразборную конструкцию.

Коробка универсальная SQ1401-

0231 с торцов имеет съемные

панели с системой шип-паз,

которые позволяют выстраивать

в ряд несколько установочных

коробок, получая необходимое

количество модулей.

КОРОБКИ МОНТАЖНЫЕ УСТАНОВОЧНЫЕ

ОТКРЫТОЙ УСТАНОВКИ IP20 ДЛЯ КАБЕЛЬ-КАНАЛА

Отказное письмо

+40

–25

IP20

гарантия

года

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 62
