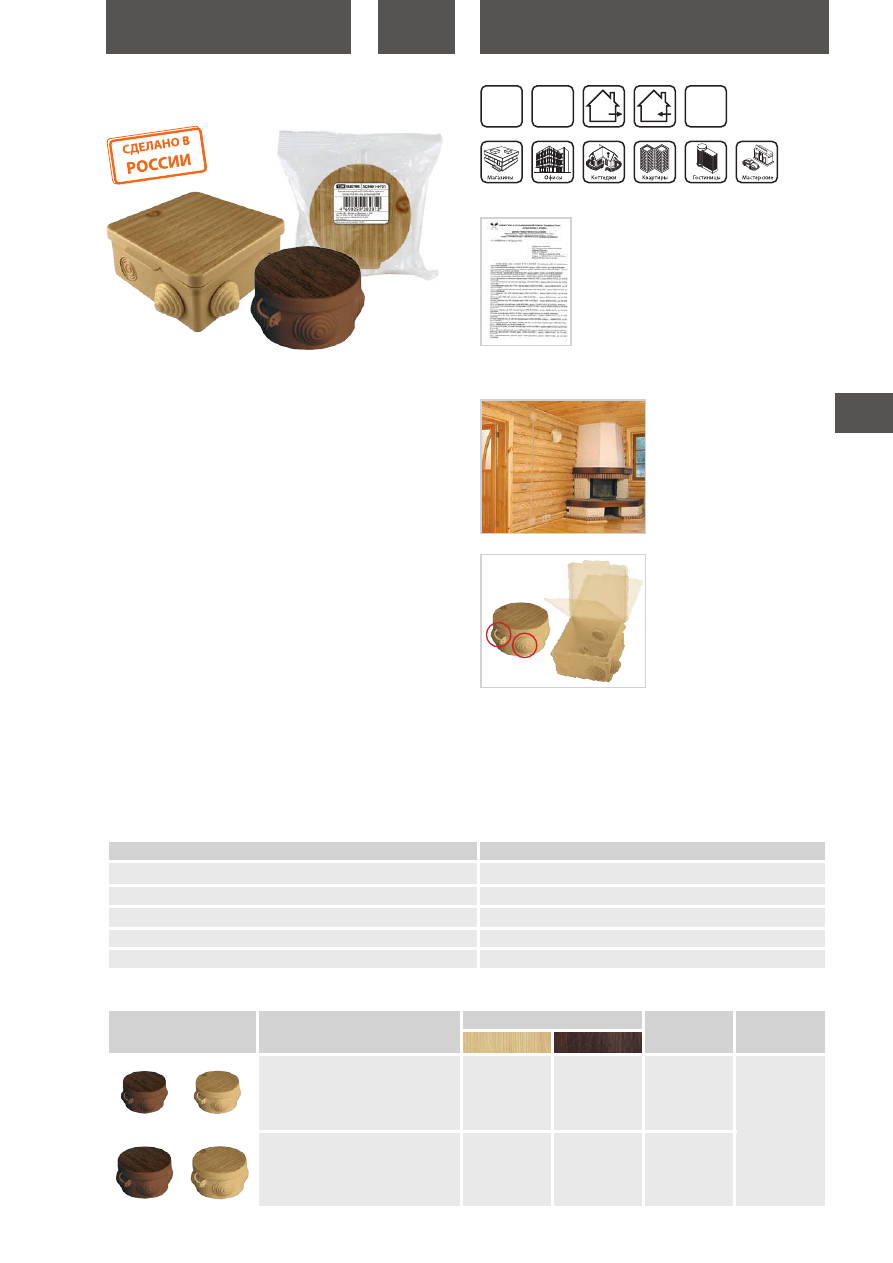

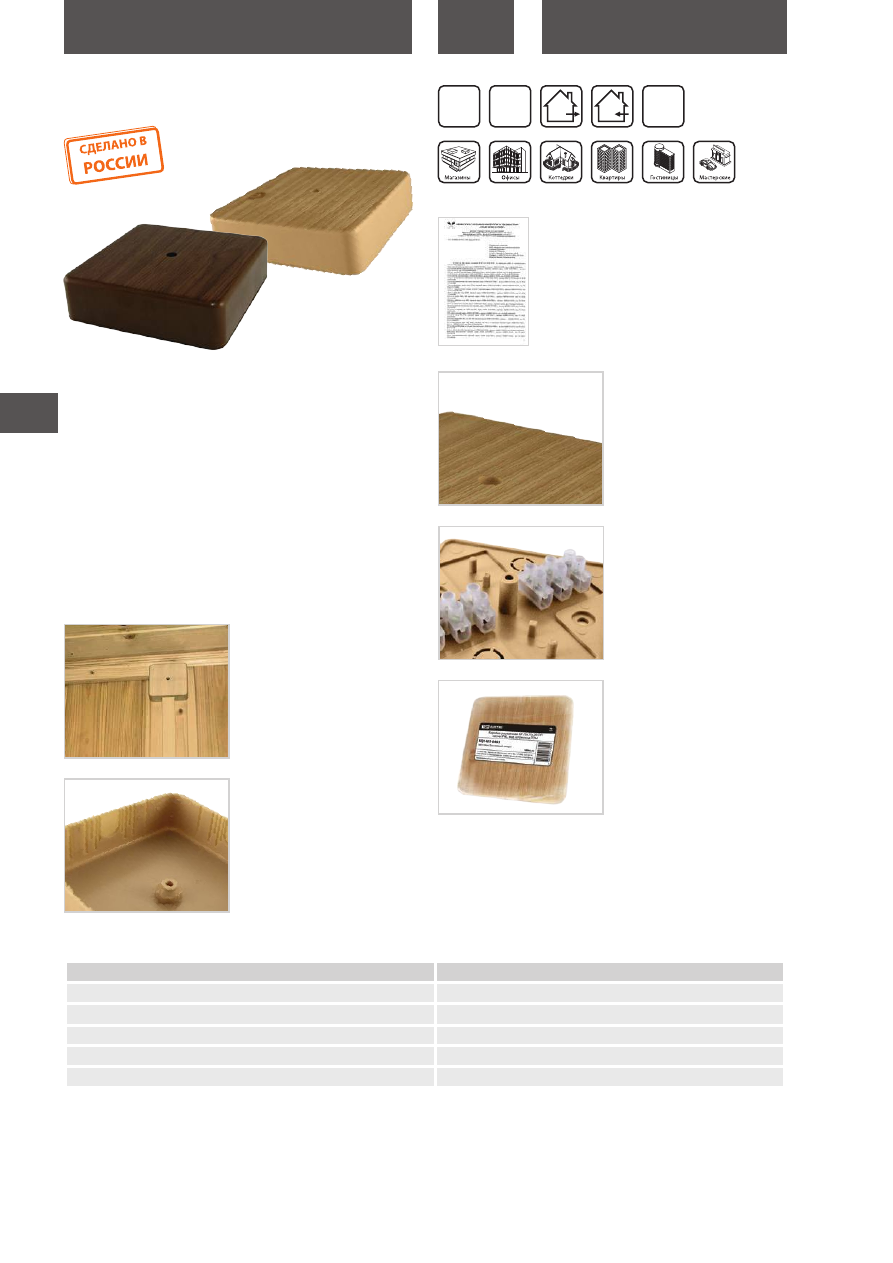

1027

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1027

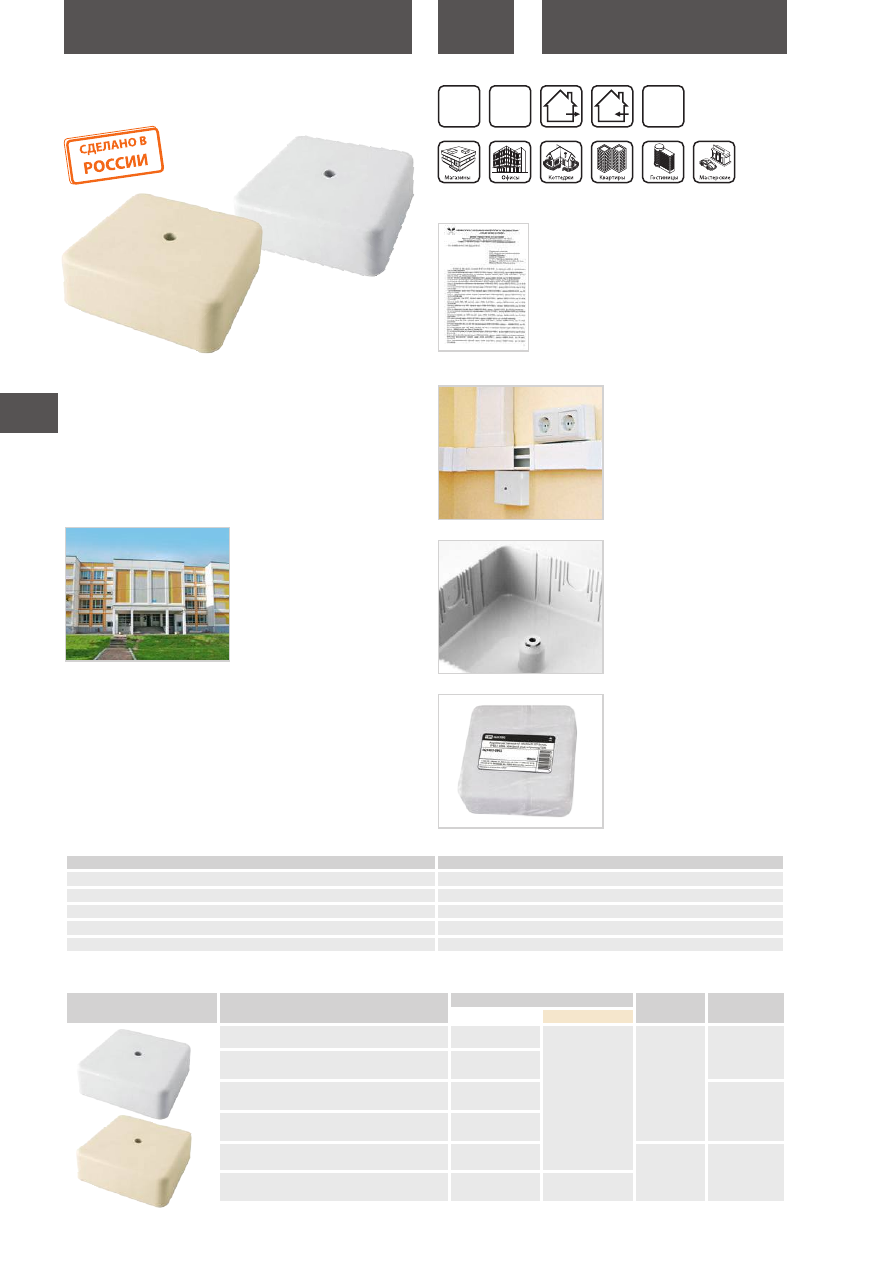

МОНТАЖНЫЕ КОРОБКИ

Преимущества

Эксклюзивное предложение на

pоссийском рынке. Незаменимы

в деревянном домостроении,

подходят для разветвления про-

водки в помещениях, в отделке

которых используется дерево

или его имитация.

На коробках предусмотрены

поводки. Имеют ступенчатые

сальники (гермовводы), кото-

рые обеспечивают дополни-

тельную герметизацию корпуса.

Закрывание крышки произ-

водится без использования

инструмента – защелкивани-

ем, что обеспечивает удоб-

ный монтаж.

Степень защиты IP54. Коробки отвечают требованиям стандар-

тов бе зопасности.

Каждая коробка имеет индивидуальный стикер, на который

нанесены вся необходимая информация об изделии и штрих-

код ЕАN-13.

Стикер на транспортной упаковке содержит всю необходимую

информацию: торговую марку, наименование, артикул, изобра-

жение продукта, характеристики изделия, штрихкод ЕАN-13.

Технические характеристики

КОРОБКИ РАСПАЯЧНЫЕ

ОТКРЫТОЙ УСТАНОВКИ IP54 СЕРИИ

ЭКО

Назначение

Для разветвления проводов и кабелей.

Для защиты от сырости и механических повреждений мест сое-

динения проводов и кабелей.

Как часть системы электрической канализации, состоящей

из кабель-канала и гофрированных труб.

Предназначены для крепления на стены, потолки.

Могут быть использованы на открытом воздухе.

Применение

Жилые помещения (коттеджи, квартиры, дома, дачи).

Объекты коммерческой недвижимости (гостиницы, офисы, тор-

говые центры, общественные помещения).

Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

Коробки изготовлены из высококачественного полипропилена

и ПВХ, что гарантирует ударо- и термопрочность, долговеч-

ность, устойчивость к ультрафиолетовым лучам.

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +40

Температура монтажа, °С

от -5 до +60

Степень защиты от воздействия окружающей среды

IP54

Материал корпуса

полипропилен, ПВХ

Цвет

ЭКО – сосна, ЭКО – бук/венге

Ассортимент


Наименование

Цвет

Габаритные

размеры, мм

Входные

отверстия

ЭКО – сосна

ЭКО – бук/венге

Распаячная коробка ОП D65х40мм,

крышка, IP54, 4вх. инд. штрихкод TDM

SQ1401-0701

SQ1401-0601

D65х40

4 входа

с гермовводами

Распаячная коробка ОП D85х40мм,

крышка, IP54, 4вх. инд. штрихкод TDM

SQ1401-0702

SQ1401-0602

D85х40

Отказное письмо

+40

–25

IP54

гарантия

года

tdme.ru

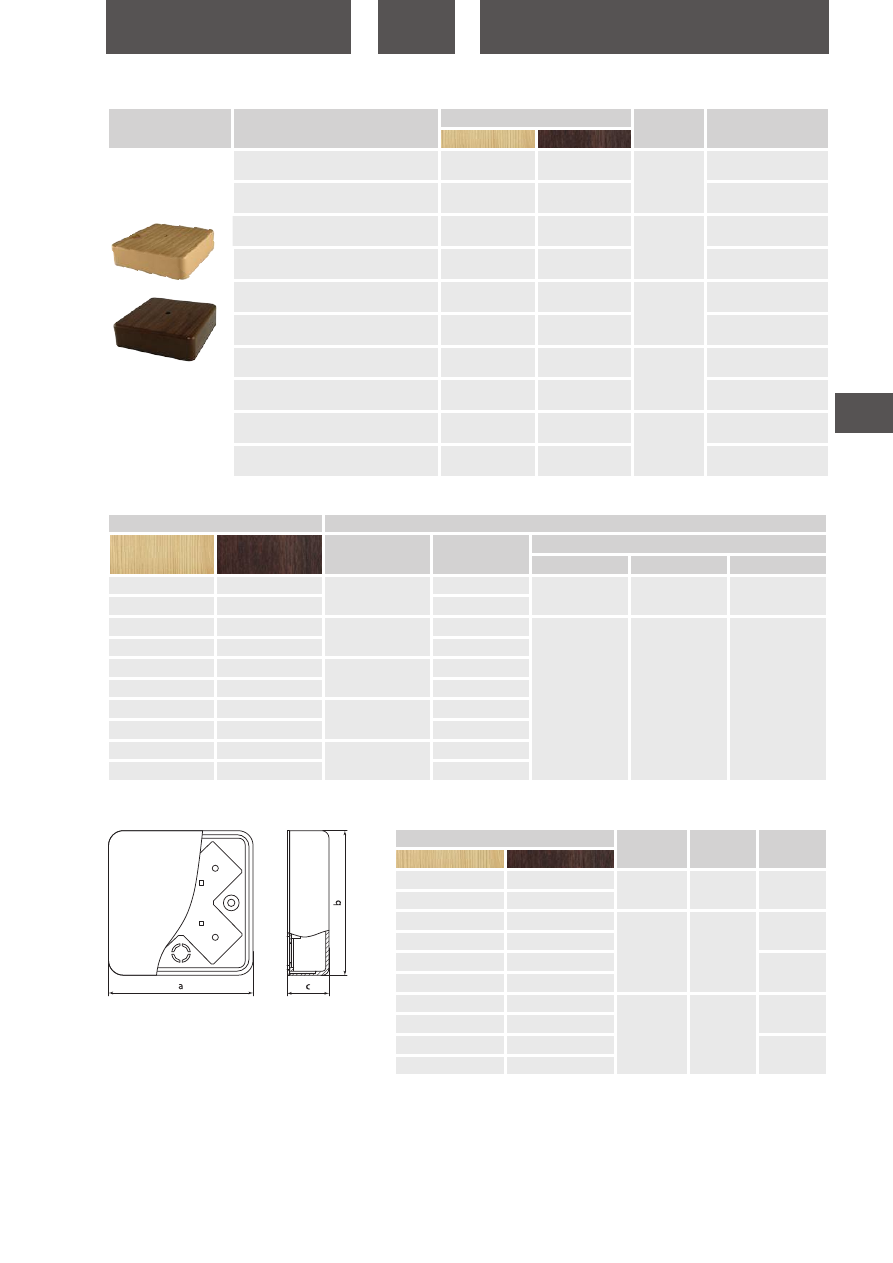

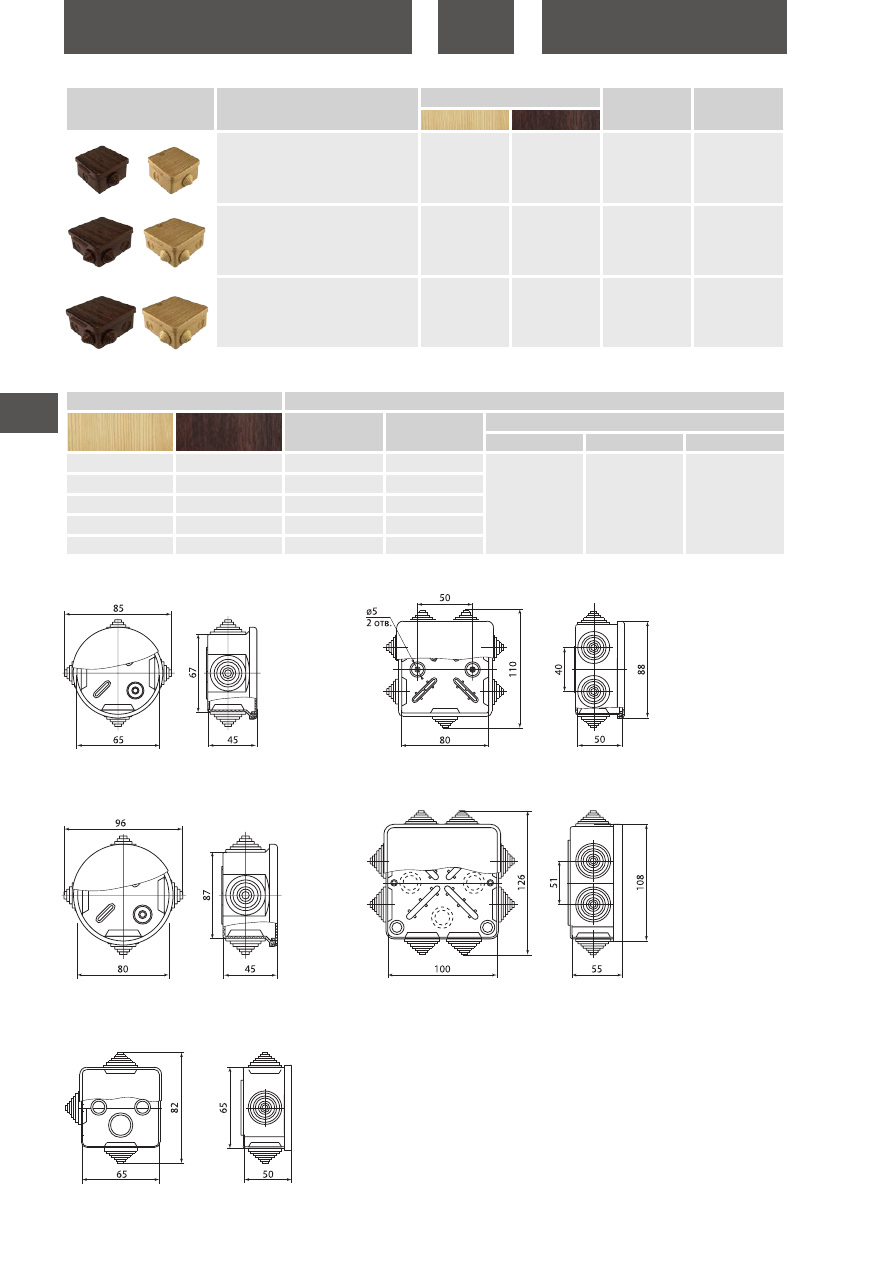

1028

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1028

МОНТАЖНЫЕ КОРОБКИ


Наименование

Цвет

Габаритные

размеры, мм

Входные

отверстия

ЭКО – сосна

ЭКО – бук/венге

Распаячная коробка ОП 65х65х50мм,

крышка, IP54, 4вх.

инд. штрихкод TDM

SQ1401-0711

SQ1401-0611

65х65х50

4 входа

с гермовводами

Распаячная коробка ОП 80х80х50мм,

крышка, IP54, 7вх.

инд. штрихкод TDM

SQ1401-0712

SQ1401-0612

80х80х50

7 входов

с гермовводами

Распаячная коробка ОП 100х100х55мм,

крышка, IP54, 8вх.

инд. штрихкод TDM

SQ1401-0713

SQ1401-0613

100х100х55

8 входов

с гермовводами

Цвет

Транспортная упаковка

ЭКО – сосна

ЭКО – бук/венге

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1401-0701

SQ1401-0601

2,66

420

230

210

SQ1401-0702

SQ1401-0602

2,10

SQ1401-0711

SQ1401-0611

2,43

SQ1401-0712

SQ1401-0612

2,53

SQ1401-0713

SQ1401-0613

1,94

Упаковка

Габаритные размеры

(мм)

SQ1401-0601, SQ1401-0701

SQ1401-0602, SQ1401-0702

SQ1401-0611, SQ1401-0711

SQ1401-0612, SQ1401-0712

SQ1401-0613, SQ1401-0713

tdme.ru

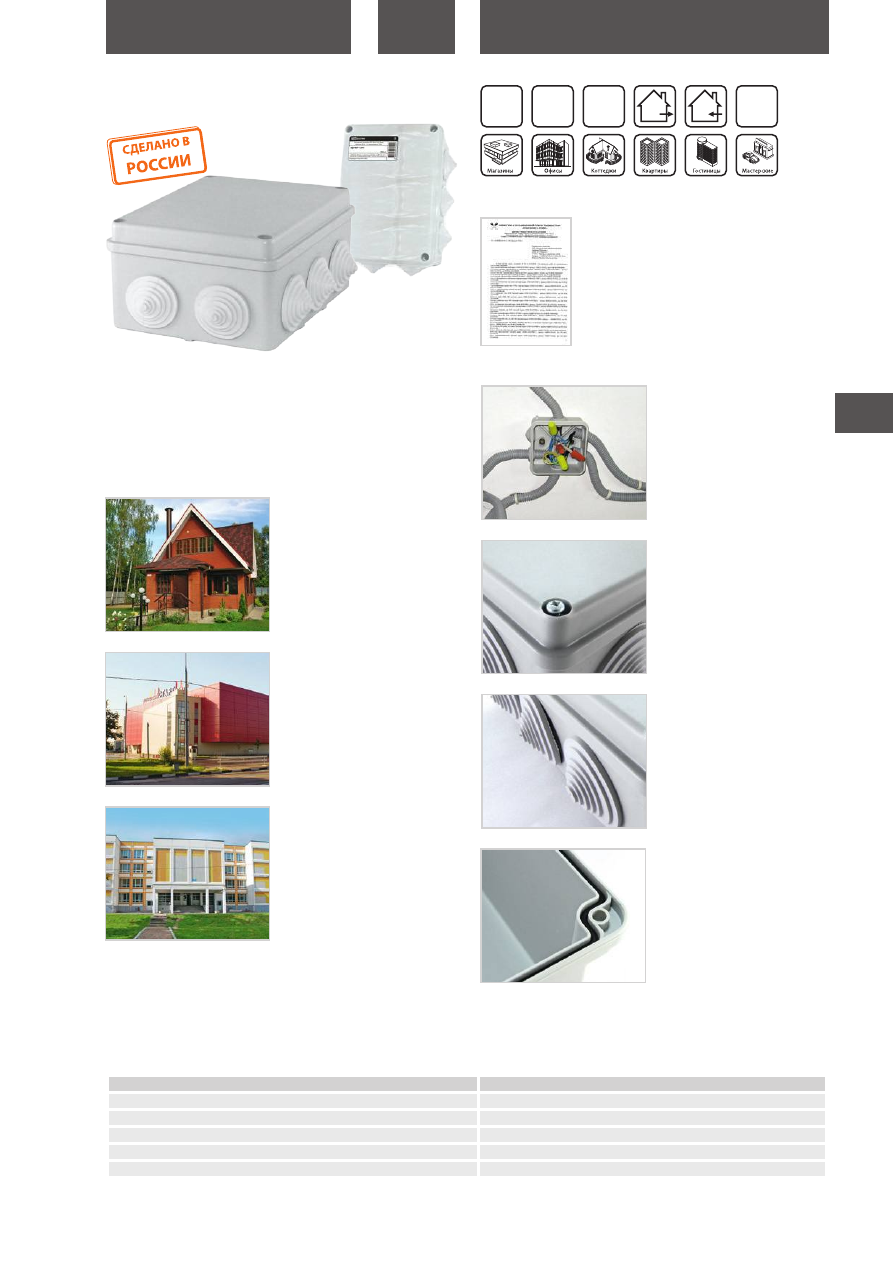

1029

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1029

МОНТАЖНЫЕ КОРОБКИ

Назначение

Для разветвления проводов и кабелей.

Для защиты от сырости и механических повреждений мест сое-

динения проводов и кабелей.

Для размещения внутри и защиты различных устройств: элек-

тронных приборов, плат, клеммников и т. д.

Могут быть использованы на открытом воздухе.

Применение

Жилые помещения (дома, дачи).

Объекты коммерческой недвижи-

мости (офисы, торговые центры,

общественные помещения).

Инфраструктурные объекты

(больницы, детские сады, школы).

Материалы

Высококачественный полистирол, ПВХ.

Преимущества

Коробки предназначены для кре-

пления на стены, потолки.

Могут использоваться как от

дельно, так и в системе с трубами

из ПВХ или металлорукавом.

Крепление крышки саморезами

обеспечивает удобный монтаж и

надежную защиту.

Ступенчатые гибкие сальники

(гермовводы) для подсоединения

гофрированных и гладких труб

обеспечивают дополнительную

герметизацию корпуса.

Уплотнитель по периметру крыш-

ки обеспечивает степень защиты

от проникновения пы ли и влаги

IP55. Без уплотнителя коробки

имеют степень защиты IP44.

Коробки имеют современный дизайн, отвечают требованиям

стандартов безопасности. Каждая коробка имеет индивидуаль-

ный стикер, на который нанесены вся необходимая информа-

ция об изделии и штрихкод ЕАN-13.

Технические характеристики

КОРОБКИ РАСПАЯЧНЫЕ

ОТКРЫТОЙ УСТАНОВКИ IP44, IP55

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +40

Температура монтажа, °С

от -5 до +60

Степень защиты от воздействия окружающей среды

IP44, IP55

Материал корпуса

высококачественный полистирол, ПВХ

Цвет

серый RAL 7035

Отказное письмо

+40

–25

IP44 IP55

гарантия

года

tdme.ru

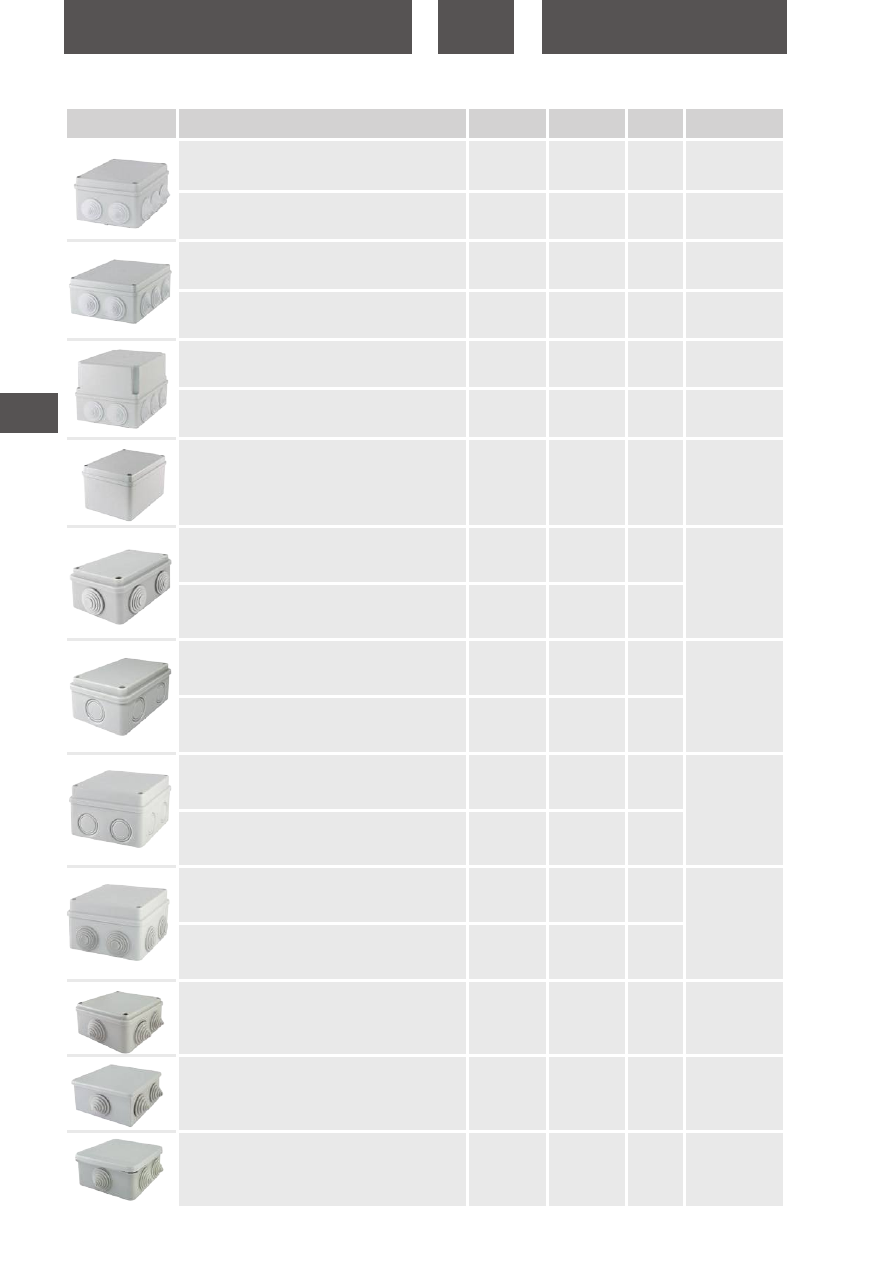

1030

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1030

МОНТАЖНЫЕ КОРОБКИ


Наименование

Артикул

Габаритные

размеры, мм

Степень

защиты

Особенности

конструкции

Распаячная коробка ОП 150х110х70мм, крышка, IP44, 10

гермовводов, инд. штрихкод, TDM

SQ1401-1241

150х110х70

IP44

10 входов

с гермовводами

без уплотнителя

Распаячная коробка ОП 150х110х70мм, крышка, IP55, 10

гермовводов, инд. штрихкод, TDM

SQ1401-1242

150х110х70

IP55

10 входов

с гермовводами

с уплотнителем

Распаячная коробка ОП 190х140х70мм, крышка, IP44, 10

гермовводов, инд. штрихкод, TDM

SQ1401-1243

190х140х70

IP44

10 входов

с гермовводами

без уплотнителя

Распаячная коробка ОП 190х140х70мм, крышка, IP55, 10

гермовводов, инд. штрихкод, TDM

SQ1401-1244

190х140х70

IP55

10 входов

с гермовводами

с уплотнителем

Распаячная коробка ОП 190х140х120мм, крышка, IP44, 10

гермовводов, инд. штрихкод, TDM

SQ1401-1245

190х140х120

IP44

10 входов

с гермовводами

без уплотнителя

Распаячная коробка ОП 190х140х120мм, крышка, IP55, 10

гермовводов, инд. штрихкод, TDM

SQ1401-1246

190х140х120

IP55

10 входов

с гермовводами

с уплотнителем

Распаячная коробка ОП 150х110х85мм, крышка, IP44, гладкие

стенки, инд. штрихкод, TDM

SQ1401-1261

150х110х85

IP44

без гермовводов

без уплотнителя

Распаячная коробка ОП 120х80х50мм, крышка, IP55, 6 вх. TDM

SQ1401-0105

120х80х50

IP55

6 входов

с гермовводами

с уплотнителем

Распаячная коробка ОП 120х80х50мм, крышка, IP55, 6 вх. инд.

штрихкод TDM

SQ1401-0505

120х80х50

IP55

Распаячная коробка ОП 120х80х50мм, крышка, IP55, 6 вх., без

гермовводов TDM

SQ1401-0805

120х80х50

IP55

6 входов

без гермовводов

с уплотнителем

Распаячная коробка ОП 120х80х50мм, крышка, IP55, 6 вх., без

гермовводов, инд. штрихкод TDM

SQ1401-0825

120х80х50

IP55

Распаячная коробка ОП 110х110х70мм, крышка на винтах,

IP55, 8вх., без гермовводов TDM

SQ1401-0814

110х110х70

IP55

8 входов

без гермовводов

с уплотнителем

Распаячная коробка ОП 110х110х70мм, крышка на винтах,

IP55, 8вх., без гермовводов, инд. штрихкод TDM

SQ1401-0824

110х110х70

IP55

Распаячная коробка ОП 110х110х70мм, крышка на винтах,

IP55, 8вх. TDM

SQ1401-0114

110х110х70

IP55

8 входов

с гермовводами

с уплотнителем

Распаячная коробка ОП 110х110х70мм, крышка на винтах,

IP55, 8вх. инд. штрих-код TDM

SQ1401-0124

110х110х70

IP55

Распаячная коробка ОП 100х100х50мм, крышка на винтах,

IP55, 6 вх. инд. штрихкод TDM

SQ1401-1234

100х100х50

IP55

6 входов

с гермовводами

с уплотнителем

Распаячная коробка ОП 80х80х40мм, крышка, IP44, 6 вх. инд.

штрихкод TDM

SQ1401-1235

80х80х40

IP44

6 входов

с гермовводами

без уплотнителя

Распаячная коробка ОП 100х100х50мм, крышка, IP55, 6 вх.

инд. штрихкод TDM

SQ1401-1255

100х100х50

IP55

6 входов

с гермовводами

с уплотнителем

Ассортимент

tdme.ru

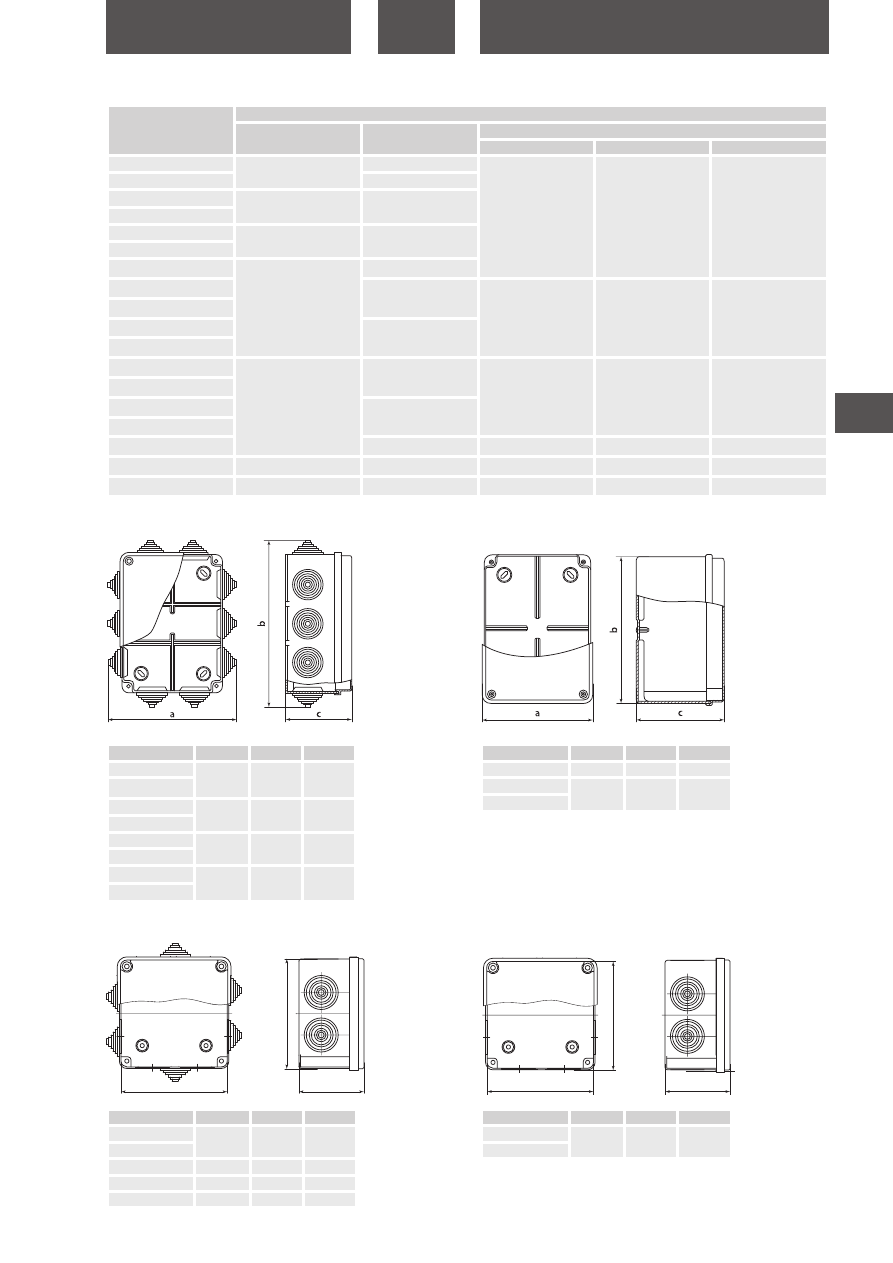

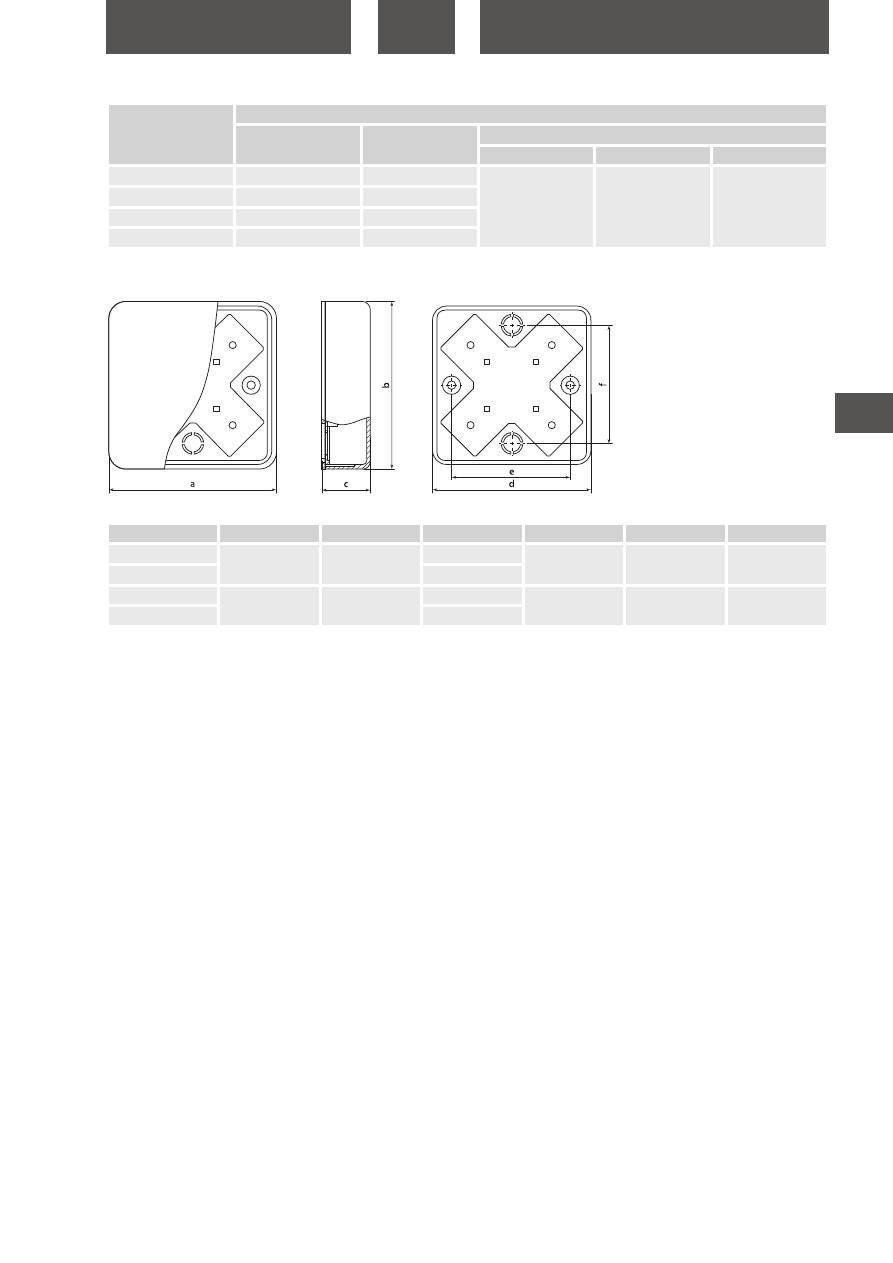

1031

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1031

МОНТАЖНЫЕ КОРОБКИ

Габаритные размеры

(мм)

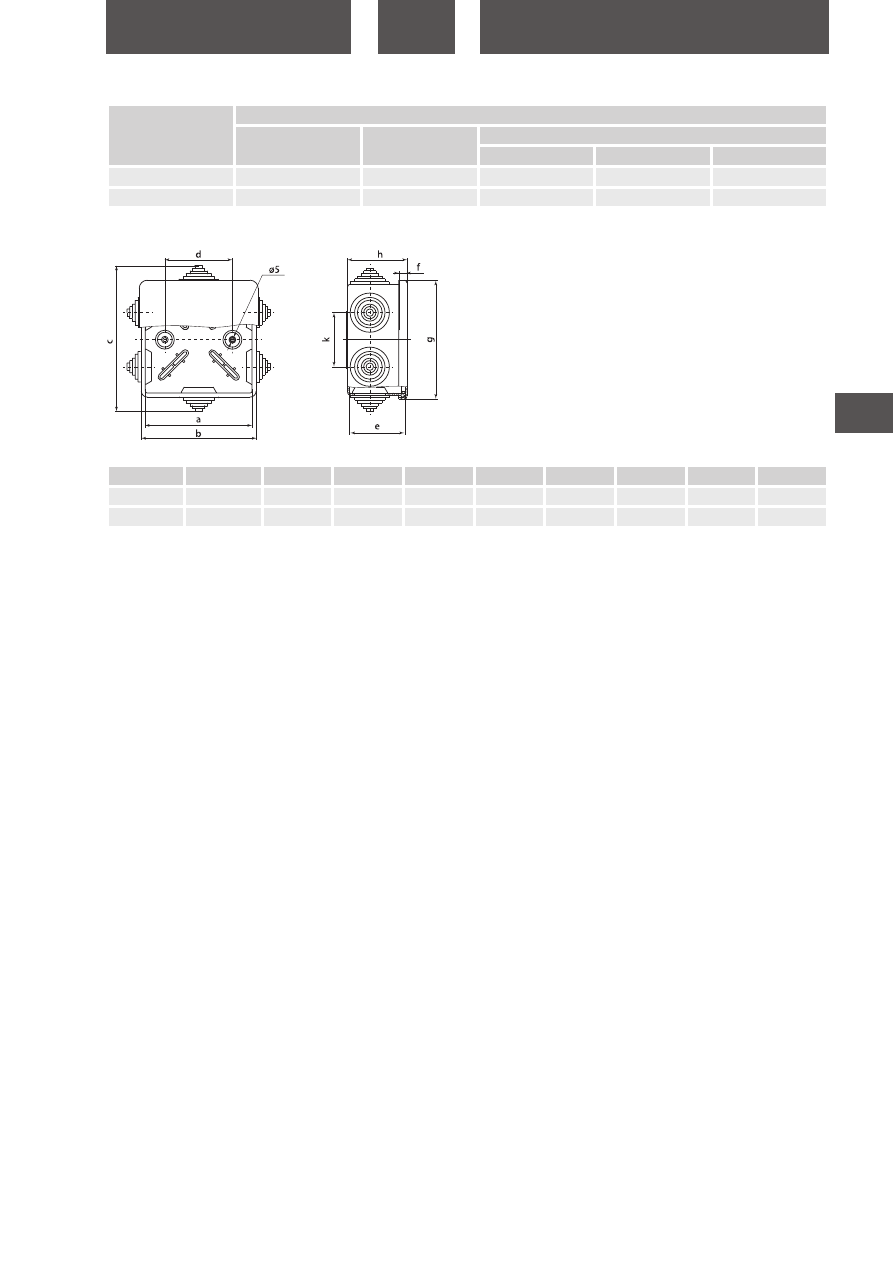

Артикул

Транспортная упаковка

Количество, шт

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1401-1241

5,90

520

270

360

SQ1401-1242

6,00

SQ1401-1243

5,60

SQ1401-1244
SQ1401-1245

4,10

SQ1401-1246
SQ1401-1261

5,52

SQ1401-0105

3,90

400

300

200

SQ1401-0505

SQ1401-0805

3,20

SQ1401-0825

SQ1401-0814

6,90

510

410

300

SQ1401-0824

SQ1401-0114

7,90

SQ1401-0124

SQ1401-1234

5,95

520

270

360

SQ1401-1235

4,80

500

300

180

SQ1401-1255

5,76

660

210

260

Упаковка

Артикул

SQ1401-1241

135

175

SQ1401-1242
SQ1401-1243

165

215

SQ1401-1244
SQ1401-1245

165

215

120

SQ1401-1246
SQ1401-0105

120

SQ1401-0505

Артикул

SQ1401-1261

110

150

SQ1401-0805

120

SQ1401-0825

110

Артикул

SQ1401-0114

110

SQ1401-0124
SQ1401-1234

100

SQ1401-1235

SQ1401-1255

100

Артикул

SQ1401-0814

110

SQ1401-0824

tdme.ru

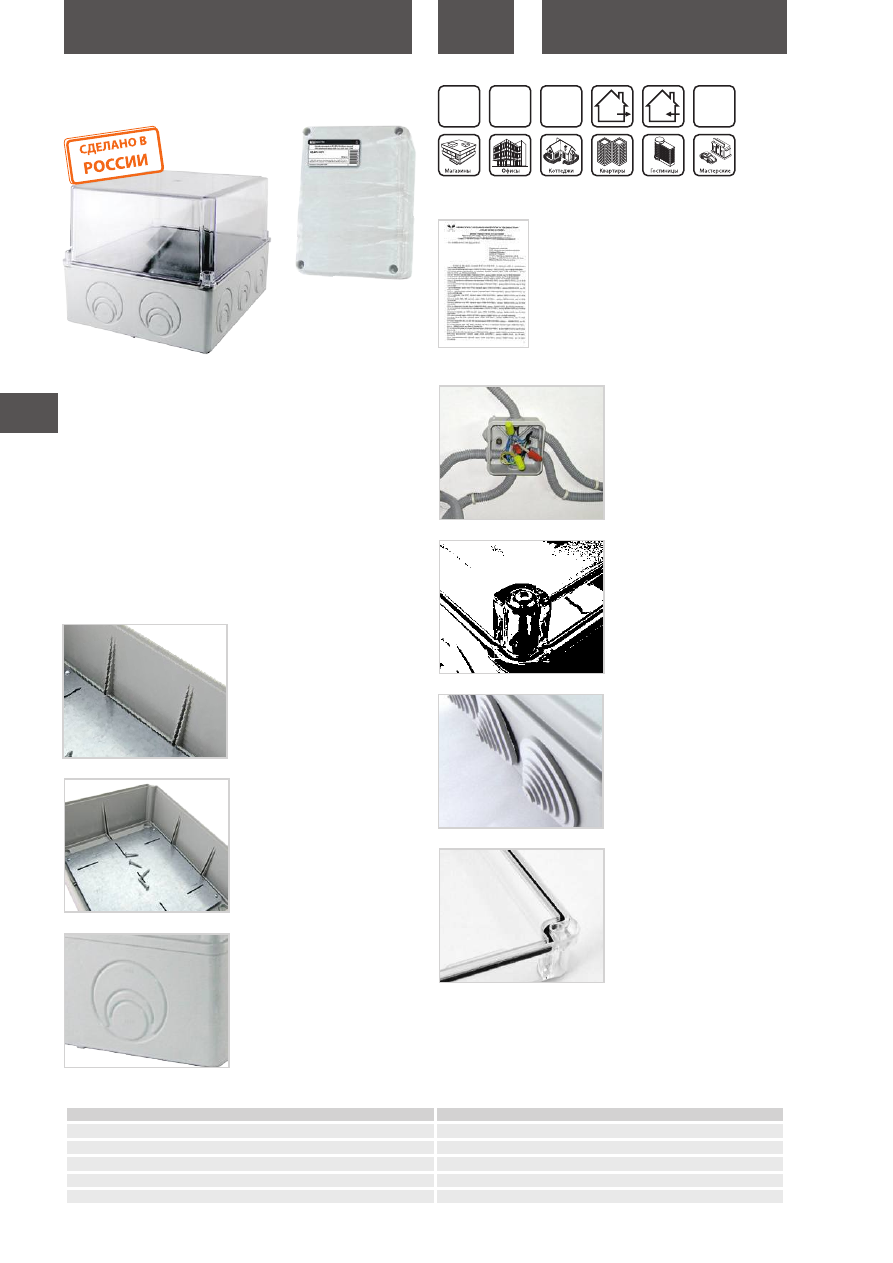

1032

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1032

МОНТАЖНЫЕ КОРОБКИ

Назначение

Для размещения внутри и защиты коммутационных устройств,

клеммных колодок, электронных приборов и плат, устройств

индикации, счетчиков, табло и др.

Для защиты от сырости и механических повреждений мест сое-

динения проводов и кабелей.

Могут быть использованы на открытом воздухе.

Применение

Жилые помещения (дома, дачи).

Объекты коммерческой недвижимости (офисы, торговые

центры, общественные помещения).

Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

Высококачественный полистирол.

Конструкция

Для удобства монтажа преду-

смотрены вертикальные опо ры,

в которые вворачиваются само-

резы при установке приборов.

Коробки поставляются в различ-

ной комплектации:

– с гермовводами двух размеров

(D25 – 3 шт. + D32 – 2 шт.) и ком-

плектом саморезов для крепле-

ния крышки;

– с вышеуказанными гермо вво -

дами + оцинкованной мон

тажной платой (толщиной 1 мм,

размер 175х164 мм) + комплек-

том саморезов для крепления

крышки и монтажной платы.

Для установки гермовводов в

корпусе выбиваются отверстия

по кольцевым насечкам соответ-

ствующего диаметра – D25, D32,

D50. Количество вводов – 10 шт.

Преимущества

Коробки предназначены для кре-

пления на стены, потолки.

Могут использоваться как от

дельно, так и в системе с трубами

из ПВХ или металлорукавом.

Крепление крышки саморезами

обеспечивает удобный монтаж и

надежную защиту коммутацион-

ных устройств, клеммных коло-

док, электронных приборов и

плат, устройств индикации, счет-

чиков, табло и др.

Ступенчатые гибкие сальники

(гермовводы) для подсоединения

гофрированных и гладких труб

обеспечивают дополнительную

герметизацию корпуса.

Уплотнитель по периметру крыш-

ки обеспечивает степень защиты

IP55 от проникновения пыли и

влаги. Без уплотнителя коробки

имеют степень защиты IP44.

Коробки имеют современный дизайн, отвечают требованиям

стандартов безопасности.

Каждая коробка имеет индивидуальный стикер, на который

нанесена вся необходимая информация об изделии и штрих-

код ЕАN-13.

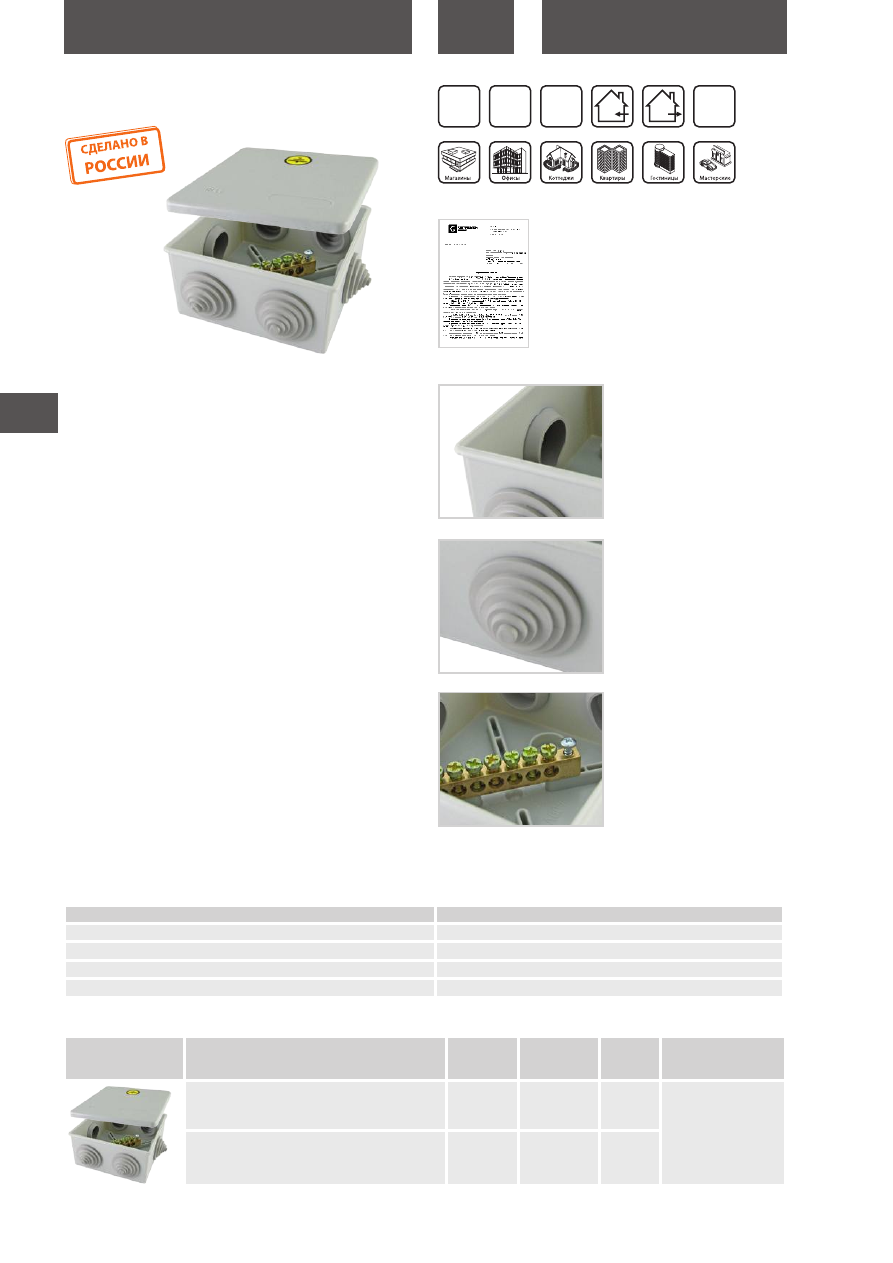

Технические характеристики

КОРОБКИ РАСПАЯЧНЫЕ ОТКРЫТОЙ УСТАНОВКИ

IP44, IP55, ПРИБОРНЫЕ

Отказное письмо

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +40

Температура монтажа, °С

от -5 до +60

Степень защиты от воздействия окружающей среды

IP44, IP55

Материал корпуса

высококачественный полистирол

Цвет

серый RAL 7035

+40

–25

IP44 IP55

гарантия

года

tdme.ru

1033

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1033

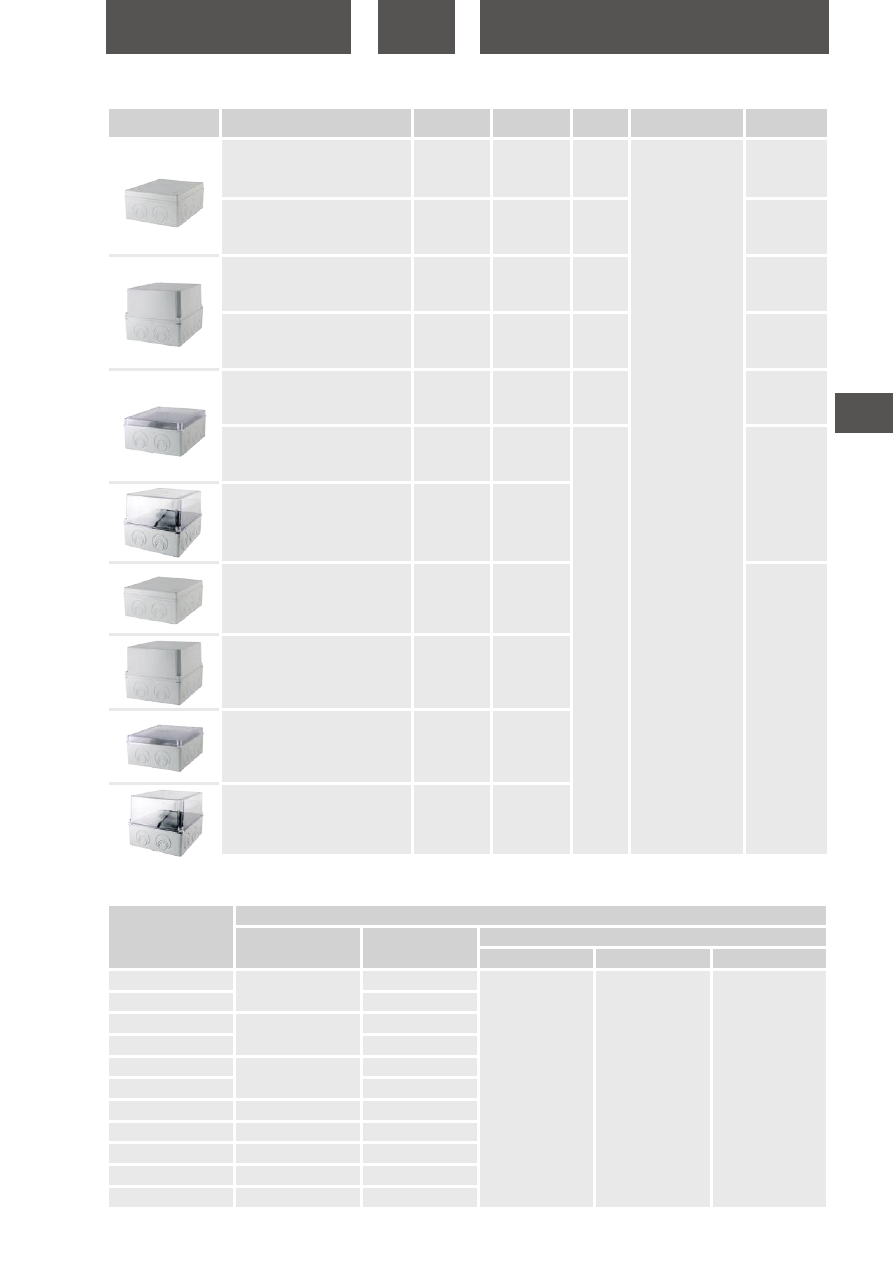

МОНТАЖНЫЕ КОРОБКИ

Ассортимент


Наименование

Артикул

Габаритные

размеры, мм

Степень

защиты

Материал

Особенности

конструкции

Распаячная коробка ОП 240х195х90мм,

крышка, IP44, кабельные ввода

d28-3 шт., d37-2 шт., TDM

SQ1401-1271

240х195х90

IP44

высококачественный

полистирол

без уплотнителя

Распаячная коробка ОП 240х195х90мм,

крышка, IP55, кабельные ввода

d28-3 шт., d37-2 шт., TDM

SQ1401-1272

240х195х90

IP55

с уплотнителем

Распаячная коробка ОП 240х195х165мм,

крышка, IP44, кабельные ввода

d28-3 шт., d37-2 шт., TDM

SQ1401-1273

240х195х165

IP44

без уплотнителя

Распаячная коробка ОП 240х195х165мм,

крышка, IP55, кабельные ввода

d28-3 шт., d37-2 шт., TDM

SQ1401-1274

240х195х165

IP55

с уплотнителем

Распаячная коробка ОП 240х195х90мм,

прозрач. крышка, IP44, кабельные ввода

d28-3 шт., d37-2 шт., TDM

SQ1401-1275

240х195х90

IP44

без уплотнителя

Распаячная коробка ОП 240х195х90мм,

прозрач. крышка, IP55, кабельные ввода

d28-3 шт., d37-2 шт., TDM

SQ1401-1276

240х195х90

IP55

с уплотнителем

Распаячная коробка ОП 240х195х165мм,

проз. крышка, IP55, кабельные ввода

d28-3 шт., d37-2 шт., TDM

SQ1401-1278

240х195х165

Распаячная коробка ОП 240х195х90мм,

крышка, IP55, мон. плата, каб. ввод.

d28-3 шт., d37-2 шт., TDM

SQ1401-1342

240х195х90

с уплотнителем

и монтажной

платой

Распаячная коробка ОП 240х195х165мм,

крышка, IP55, мон. плата, каб. ввод.

d28-3 шт., d37-2 шт., TDM

SQ1401-1344

240х195х165

Распаячная коробка ОП 240х195х90мм,

пр. крышка, IP55, мон. плата, каб. ввод.

d28-3шт., d37-2шт., TDM

SQ1401-1346

240х195х90

Распаячная коробка ОП 240х195х165мм,

проз. кр, IP55, мон. плата, каб. ввод

d28-3 шт., d37-2 шт., TDM

SQ1401-1348

240х195х165

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1401-1271

2,63

660

210

260

SQ1401-1272

2,70

SQ1401-1273

2,27

SQ1401-1274

2,30

SQ1401-1275

2,63

SQ1401-1276

2,70

SQ1401-1278

2,30

SQ1401-1342

4,15

SQ1401-1344

3,22

SQ1401-1346

4,15

SQ1401-1348

3,22

Упаковка

tdme.ru

1034

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1034

МОНТАЖНЫЕ КОРОБКИ

Преимущества

Коробки предназначены для

крепления на стены, потолки.

Могут использоваться как

отдельно, так и с кабель-кана-

лами.

Для удобного применения на

крышках коробок с внутрен-

ней стороны предусмотрены

насечки для формирования

выреза стенки под размер

используемого кабель-канала

или кабеля.

Крепление крышки к осно-

ванию осуществляется при

помощи самореза.

Коробки имеют современный

дизайн, отвечают требовани-

ям стандартов безопасности.

Коробки с арт. SQ1401-0901 –

SQ1401-0910 имеют индиви-

дуальный стикер, на который

нанесена вся необходимая

информация об изделии

и штрих код ЕАN-13.

Назначение

Для коммутации телефонных и силовых проводов и кабелей.

Для дополнительной защиты кабелей и проводов при проклад-

ке кабеленесущих систем.

Для соединения элементов кабеленесущих систем.

Применение

Жилые помещения (дома, дачи).

Объекты коммерческой недвижимости (офисы, торговые

центры, общественные помещения).

Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

Высококачественный полистирол.

Технические характеристики

КОРОБКИ РАСПАЯЧНЫЕ ОТКРЫТОЙ УСТАНОВКИ IP40

ЦВЕТ БЕЛЫЙ, СЛОНОВАЯ КОСТЬ

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +40

Температура монтажа, °С

от -5 до +60

Степень защиты от воздействия окружающей среды

IP40

Материал корпуса

ударопрочный полистирол

Цвет

белый, слоновая кость

Отказное письмо

Ассортимент


Наименование

Цвет

Габаритные

размеры, мм

Особенности

конструкции

Белый

Слоновая кость

Коробка распаячная КР 50х50х20 ОП IP40 TDM

SQ1401-0201

–

50х50х20

без клеммной

колодки

Коробка распаячная КР 50х50х20 ОП, IP40,

инд. штрихкод TDM

SQ1401-0901

Коробка распаячная КР 50х50х20 ОП с клем.

колодкой IP40 TDM

SQ1401-0202

с клеммной

колодкой

Коробка распаячная КР 50х50х20 ОП, IP40,

с клем. колодкой, инд. штрихкод TDM

SQ1401-0902

Коробка распаячная КР 75х75х20 ОП IP40 TDM

SQ1401-0203

75х75х20

без клеммной

колодки

Коробка распаячная КР 75х75х20 ОП, IP40,

инд. штрихкод TDM

SQ1401-0903

SQ1401-1803

+40

–25

IP40

гарантия

года

tdme.ru

1035

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1035

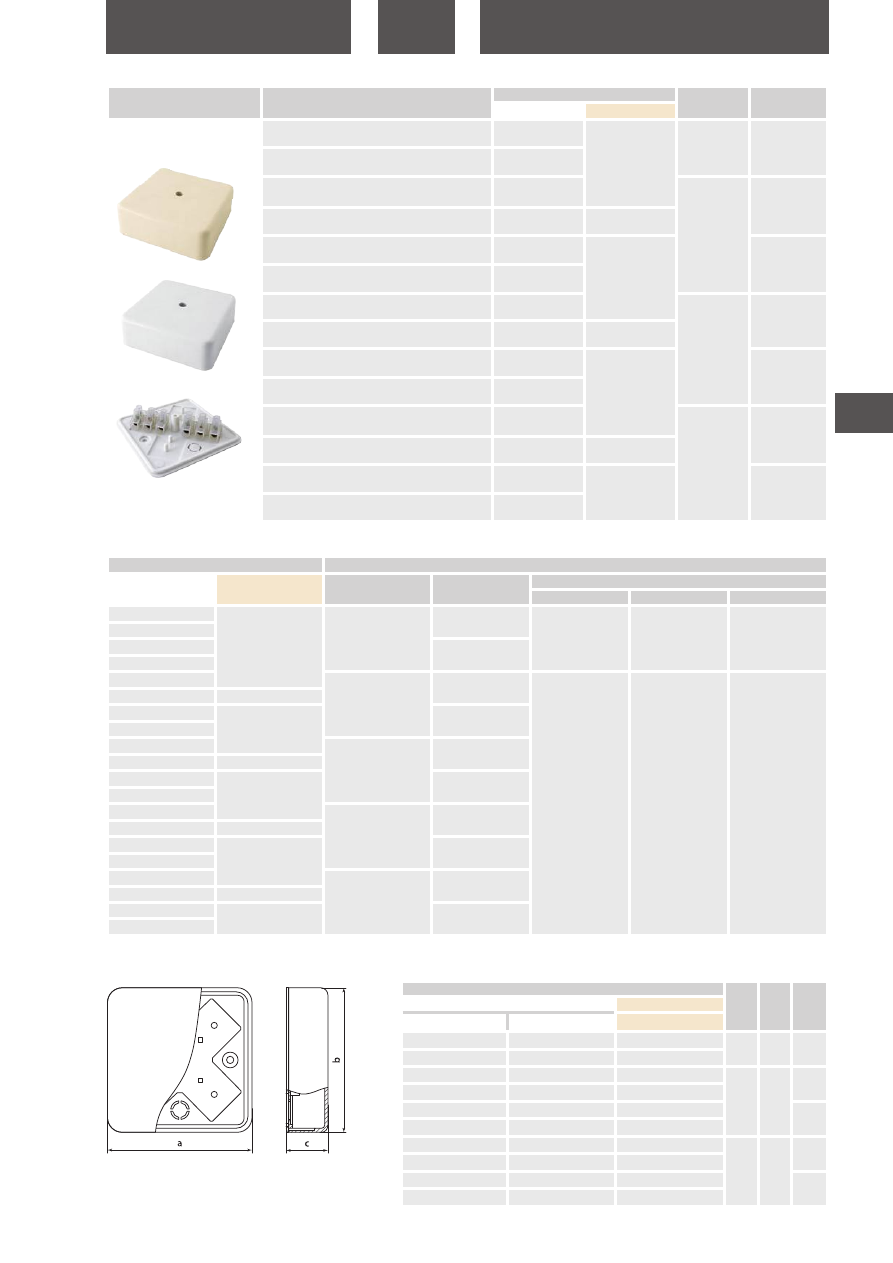

МОНТАЖНЫЕ КОРОБКИ

Цвет

Транспортная упаковка

Белый

Слоновая кость

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1401-0201

–

192

3,00

360

130

340

SQ1401-0901
SQ1401-0202

3,80

SQ1401-0902
SQ1401-0203

100

3,20

400

160

245

SQ1401-0903

SQ1401-1803

SQ1401-0204

–

4,35

SQ1401-0904
SQ1401-0205

3,00

SQ1401-0905

SQ1401-1805

SQ1401-0206

–

3,85

SQ1401-0906
SQ1401-0207

2,60

SQ1401-0907

SQ1401-1807

SQ1401-0208

–

3,20

SQ1401-0908
SQ1401-0209

1,80

SQ1401-0909

SQ1401-1809

SQ1401-0210

–

2,30

SQ1401-0910

Упаковка

Габаритные размеры

(мм)

Цвет

Белый

Слоновая кость

без инд. штрихкода

с инд. штрихкодом

SQ1401-0201

SQ1401-0901

SQ1401-0202

SQ1401-0902

SQ1401-0203

SQ1401-0903

SQ1401-1803

SQ1401-0204

SQ1401-0904

SQ1401-0205

SQ1401-0905

SQ1401-1805

SQ1401-0206

SQ1401-0906

SQ1401-0207

SQ1401-0907

SQ1401-1807

100

SQ1401-0208

SQ1401-0908

SQ1401-0209

SQ1401-0909

SQ1401-1809

SQ1401-0210

SQ1401-0910


Наименование

Цвет

Габаритные

размеры, мм

Особенности

конструкции

Белый

Слоновая кость

Коробка распаячная КР 75х75х20 ОП с клем.

колодкой IP40 TDM

SQ1401-0204

–

75х75х20

с клеммной

колодкой

Коробка распаячная КР 75х75х20 ОП, IP40,

с клем. колодкой, инд. штрихкод TDM

SQ1401-0904

Коробка распаячная КР 75х75х28 ОП IP40 TDM

SQ1401-0205

75х75х28

без клеммной

колодки

Коробка распаячная КР 75х75х28 ОП, IP40,

инд. штрихкод TDM

SQ1401-0905

SQ1401-1805

Коробка распаячная КР 75х75х28 ОП с клем.

колодкой IP40 TDM

SQ1401-0206

–

с клеммной

колодкой

Коробка распаячная КР 75х75х28 ОП, IP40,

с клем. колодкой, инд. штрихкод TDM

SQ1401-0906

Коробка распаячная КР 100х100х29 ОП IP40 TDM

SQ1401-0207

100х100х29

без клеммной

колодки

Коробка распаячная КР 100х100х29 ОП, IP40,

инд. штрихкод TDM

SQ1401-0907

SQ1401-1807

Коробка распаячная КР 100х100х29 ОП с клем.

колодкой IP40 TDM

SQ1401-0208

–

с клеммной

колодкой

Коробка распаячная КР 100х100х29 ОП, IP40,

с клем. колодкой, инд. штрихкод TDM

SQ1401-0908

Коробка распаячная КР 100х100х44 ОП IP40 TDM

SQ1401-0209

100х100х44

без клеммной

колодки

Коробка распаячная КР 100х100х44 ОП, IP40,

инд. штрихкод TDM

SQ1401-0909

SQ1401-1809

Коробка распаячная КР 100х100х44 ОП с клем.

колодкой IP40 TDM

SQ1401-0210

–

с клеммной

колодкой

Коробка распаячная КР 100х100х44 ОП, IP40,

с клем. колодкой, инд. штрихкод TDM

SQ1401-0910

tdme.ru

1036

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1036

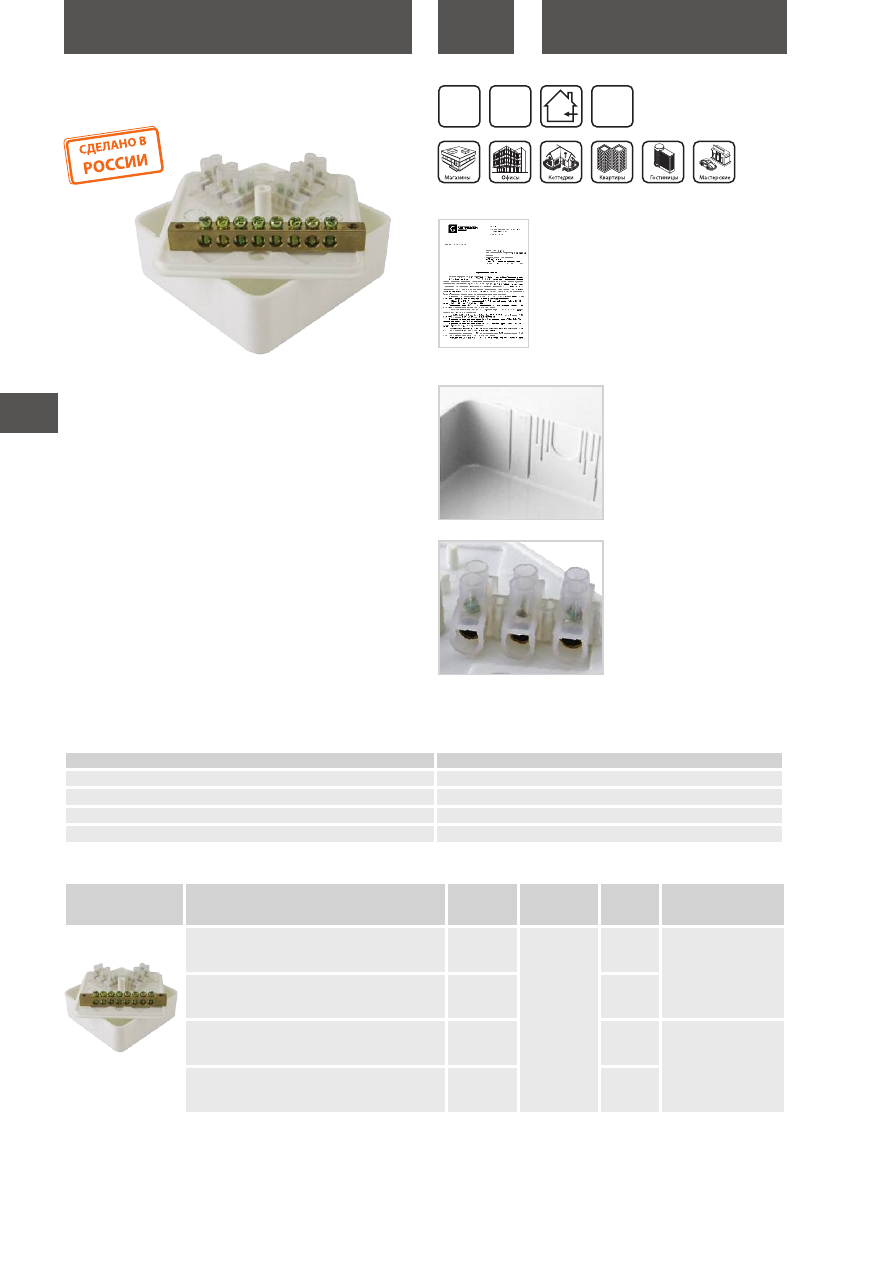

МОНТАЖНЫЕ КОРОБКИ

Крепление крышки к основа-

нию осуществляется при помо-

щи самореза, что обеспечивает

удобный монтаж.

Клеммники внутри коробки

позволяют надежно зажимать

проводники сечением от 1,5

до 6 мм².

Коробки имеют современный

дизайн, отвечают требованиям

стандартов безопасности. Каж-

дая коробка имеет индивидуаль-

ный стикер, на который нанесена

вся необходимая информация об

изделии и штрихкод ЕАN-13.

Стикер на транспортной упаковке содержит всю необходимую

информацию: торговую марку, наименование, артикул, изобра-

жение продукта, характеристики изделия, штрихкод ЕАN-13.

Назначение

Для разветвления проводов и кабеля.

Для защиты от механических повреждений мест соединения

проводов и кабелей.

Как часть системы электрической канализации, состоящей из

кабель-канала и гофрированных труб.

Предназначены для крепления на стены, потолки.

Применение

Жилые помещения (дома, дачи).

Объекты коммерческой недвижимости (офисы, торговые

цент ры, общественные помещения).

Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

Высококачественный полистирол.

Преимущества

Коробки имеют расцветку, ими-

тирующую цвет дерева. Могут

использоваться как от дельно, так

и в системе с ка бель-каналами и

гофротрубами из ПВХ аналогич-

ного цвета.

На внутренней стороне крыш-

ки предусмотрены насечки для

вырезов под провод, кабель-

канал или кабель.

Технические характеристики

КОРОБКИ РАСПАЯЧНЫЕ

ОТКРЫТОЙ УСТАНОВКИ IP40 СЕРИИ

ЭКО

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +40

Температура монтажа, °С

от -5 до +60

Степень защиты от воздействия окружающей среды

IP40

Материал корпуса

ударопрочный полистирол

Цвет

ЭКО – сосна, ЭКО – бук/венге

Отказное письмо

+40

–25

IP40

гарантия

года

tdme.ru

1037

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1037

МОНТАЖНЫЕ КОРОБКИ

Цвет

Транспортная упаковка

ЭКО – сосна

ЭКО – бук/венге

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1401-0401

SQ1401-0301

192

3,00

360

130

340

SQ1401-0402

SQ1401-0302

3,80

SQ1401-0403

SQ1401-0303

100

3,20

400

160

245

SQ1401-0404

SQ1401-0304

4,35

SQ1401-0405

SQ1401-0305

3,00

SQ1401-0406

SQ1401-0306

3,85

SQ1401-0407

SQ1401-0307

2,60

SQ1401-0408

SQ1401-0308

3,20

SQ1401-0409

SQ1401-0309

1,80

SQ1401-0410

SQ1401-0310

2,30

Упаковка

Габаритные размеры

(мм)


Наименование

Цвет

Габаритные

размеры, мм

Особенности

конструкции

ЭКО – сосна

ЭКО – бук/венге

Коробка распаячная КР 50х50х20 ОП IP40,

инд. штрихкод TDM

SQ1401-0401

SQ1401-0301

50х50х20

без клеммной колодки

Коробка распаячная КР 50х50х20 ОП,

с клем. колодкой, IP40, инд. штрихкод TDM

SQ1401-0402

SQ1401-0302

с клеммной колодкой

Коробка распаячная КР 75х75х20 ОП IP40,

инд. штрихкод TDM

SQ1401-0403

SQ1401-0303

75х75х20

без клеммной колодки

Коробка распаячная КР 75х75х20 ОП,

с клем. колодкой, IP40, инд. штрихкод TDM

SQ1401-0404

SQ1401-0304

с клеммной колодкой

Коробка распаячная КР 75х75х28 ОП IP40,

инд. штрихкод TDM

SQ1401-0405

SQ1401-0305

75х75х28

без клеммной колодки

Коробка распаячная КР 75х75х28 ОП,

с клем. колодкой, IP40, инд. штрихкод TDM

SQ1401-0406

SQ1401-0306

с клеммной колодкой

Коробка распаячная КР 100х100х29 ОП

IP40, инд. штрихкод TDM

SQ1401-0407

SQ1401-0307

100х100х29

без клеммной колодки

Коробка распаячная КР 100х100х29 ОП,

с клем. колодкой, IP40, инд. штрихкод TDM

SQ1401-0408

SQ1401-0308

с клеммной колодкой

Коробка распаячная КР 100х100х44 ОП

IP40, инд. штрихкод TDM

SQ1401-0409

SQ1401-0309

100х100х44

без клеммной колодки

Коробка распаячная КР 100х100х44 ОП,

с клем. колодкой, IP40, инд. штрихкод TDM

SQ1401-0410

SQ1401-0310

с клеммной колодкой

Цвет

ЭКО – сосна

ЭКО – бук/венге

SQ1401-0401

SQ1401-0301

SQ1401-0402

SQ1401-0302

SQ1401-0403

SQ1401-0303

SQ1401-0404

SQ1401-0304

SQ1401-0405

SQ1401-0305

SQ1401-0406

SQ1401-0306

SQ1401-0407

SQ1401-0307

100

SQ1401-0408

SQ1401-0308

SQ1401-0409

SQ1401-0309

SQ1401-0410

SQ1401-0310

Ассортимент

tdme.ru

1038

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1038

МОНТАЖНЫЕ КОРОБКИ

Преимущества

Для более удобного приме-

нения на крышках коробок с

внутренней стороны предусмо-

трены насечки для формирова-

ния выреза стенки под размер

используемого кабель-канала

или кабеля.

Клеммник внутри коробки

позволяет надежно зажимать

проводники сечением от 1,5 до

6 мм².

Коробки имеют индивидуальный стикер, на который нанесена

вся необходимая информация об изделии и штрихкод EAN-13.

Назначение

Для соединения и разветвления телефонных, телевизионных,

сигнализационных, силовых проводов и кабелей.

Для крепления на стены, потолки.

Для дополнительной защиты от сырости и механических

повреждений мест соединения проводов.

Является частью дополнительной системы уравнивания

потенциалов.

Применение

Жилые помещения (квартиры, дома, дачи).

Объекты коммерческой недвижимости (офисы, торговые

центры, общественные помещения).

Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

Ударопрочный полистирол.

АБС-пластик.

Технические характеристики

КОРОБКИ МОНТАЖНЫЕ ОТКРЫТОЙ УСТАНОВКИ

IP40 УРАВНИВАНИЯ ПОТЕНЦИАЛОВ

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +40

Степень защиты от воздействия окружающей среды

IP40

Материал корпуса

полистирол, АБС-пластик

Цвет

белый RAL 9003

Ассортимент


Наименование

Артикул

Степень защиты

Габаритные

размеры,

мм

Особенности

конструкции

Коробка уравнивания потенциалов (КУП)

ОП 100х100х29 мм, шина 6х9, 8 групп, IP40,

инд. штрихкод, TDM

SQ1401-1220

IP40

100х100х29

шина 6х9, 8 групп

с клеммной колодкой

Коробка уравнивания потенциалов (КУП)

ОП 100х100х44 мм, шина 6х9, 8 групп, IP40,

инд. штрихкод, TDM

SQ1401-1223

100х100х44

Коробка уравнивания потенциалов (КУП)

ОП 75х75х20 мм, шина 6х9, 8 групп, IP40,

инд. штрихкод, TDM

SQ1401-1214

75х75х20

шина 6х9, 8 групп

без клеммной колодки

Коробка уравнивания потенциалов (КУП)

ОП 75х75х28 мм, шина 6х9, 8 групп, IP40,

инд. штрихкод, TDM

SQ1401-1217

75х75х28

Отказное письмо

+40

–25

IP40

гарантия

года

tdme.ru

1039

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1039

МОНТАЖНЫЕ КОРОБКИ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1401-1220

400

160

245

SQ1401-1223

2,85

SQ1401-1214

100

SQ1401-1217

5,2

Артикул

SQ1401-1220

104

100

SQ1401-1223

SQ1401-1214

SQ1401-1217

Упаковка

Габаритные размеры

(мм)

tdme.ru

1040

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1040

МОНТАЖНЫЕ КОРОБКИ

Преимущества

Закрывание крышки произ-

водится без использования

инструмента – защелкиванием.

Коробки имеют ступенчатые

сальники (гермовводы) для

подсоединения электротехни-

ческих труб, которые обеспечи-

вают дополнительную гермети-

зацию корпуса.

Шина 6х9 мм на 8 групп позволя-

ет быстро и безопасно монтиро-

вать проводники сечением от 1,5

до 6 мм

Коробки имеют индивидуальный стикер, на который нанесены

вся необходимая информация об изделии и штрихкод EAN-13.

Назначение

Для соединения и разветвления телефонных, телевизионных,

сигнализационных, силовых проводов и кабелей.

Для защиты от сырости и механических повреждений мест сое-

динения РЕ-проводников.

Является частью дополнительной системы уравнивания

потенциалов.

Применение

Жилые помещения (квартиры, дома, дачи).

Объекты коммерческой недвижимости (офисы, торговые

центры, общественные помещения).

Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

Полипропилен.

Комплектация

Корпус.

Сальники.

Шина 6х9 мм, 8 групп.

Символ «Заземление».

Технические характеристики

КОРОБКИ МОНТАЖНЫЕ ОТКРЫТОЙ УСТАНОВКИ

IP44, IP55 УРАВНИВАНИЯ ПОТЕНЦИАЛОВ

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +40

Степень защиты от воздействия окружающей среды

IP44, IP55

Материал корпуса

полипропилен

Цвет

серый RAL 7035

Ассортимент


Наименование

Артикул

Степень

защиты

Габаритные

размеры,

мм

Особенности

конструкции

Коробка уравнивания потенциалов (КУП) ОП

85х85х40мм, шина 6х9, 8 групп, IP44,

инд. штрихкод, TDM

SQ1401-1360

IP44

85х85х40

6 входов c гермовводами

Коробка уравнивания потенциалов (КУП) ОП

100х100х50мм, шина 6х9, 8 групп, IP55,

инд. штрихкод, TDM

SQ1401-1361

IP55

100х100х50

Отказное письмо

+40

–25

IP44 IP55

гарантия

года

tdme.ru

1041

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1041

МОНТАЖНЫЕ КОРОБКИ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1401-1360

5,6

500

300

180

SQ1401-1361

7,5

660

210

260

Артикул

SQ1401-1360

106

SQ1401-1361

100

104

132

110

Упаковка

Габаритные размеры

(мм)

tdme.ru

1042

ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

ПО СЕРИЯМ

1042

МОНТАЖНЫЕ КОРОБКИ

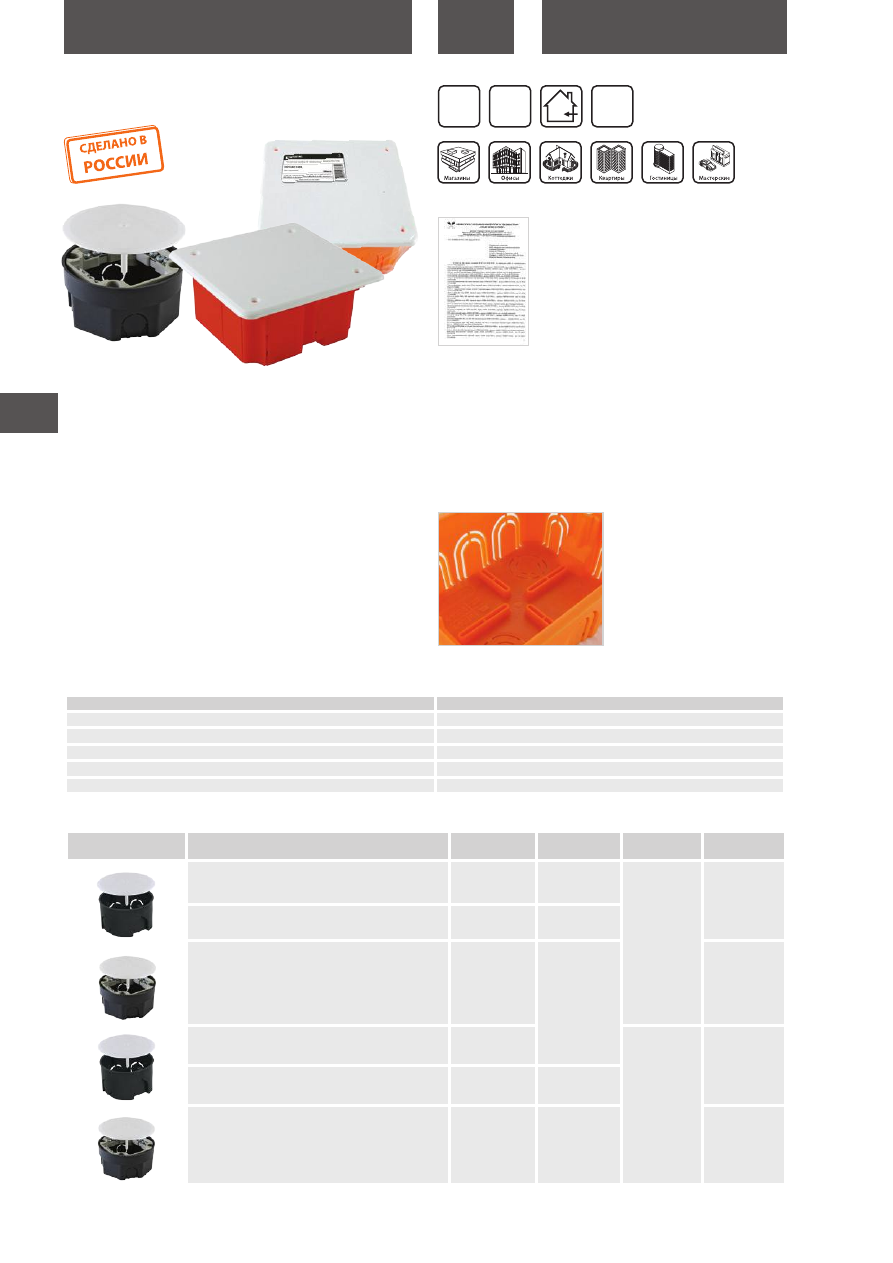

КОРОБКИ МОНТАЖНЫЕ РАСПАЯЧНЫЕ

СКРЫТОЙ УСТАНОВКИ ДЛЯ ТВЕРДЫХ СТЕН

Коробки с артикулами SQ1402-0911, SQ1402-0913, SQ1402-0915,

SQ1402-1001, SQ1402-1008, SQ1402-1009, SQ1402-1006, SQ1402-

1907 упакованы в термоусадочную пленку и имеют индивиду-

альный стикер, на который нанесены вся необходимая инфор-

мация об изделии и штрихкод EAN-13.

Шероховатая поверхность белой крышки позволяет наносить

на нее шпаклевку и наклеивать обои, создавая эстетичный вид

интерьера.

На дне коробок находятся

направляющие, позволяющие

при помощи саморезов уста-

навливать клеммники, платы

и т. д.

На корпусе предусмотрена

перфорация для ввода труб

или кабеля.

Назначение

Для соединения и разветвления телефонных, телевизионных,

сигнализационных, силовых проводов и кабелей.

Предназначены для установки в сплошные кирпичные, бетон-

ные стены.

Применение

Жилые помещения (дома, дачи).

Объекты коммерческой недвижимости (офисы, торговые

цент ры, общественные помещения).

Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

Полистирол/полипропилен.

Преимущества

Коробки являются хорошим диэлектриком.

Широкий ассортимент позволяет выбрать коробку нужного

размера, диаметра, глубины и цвета.

Технические характеристики

Наименование параметра

Значение

Диапазон рабочих температур, °С

от -25 до +40

Температура монтажа, °С

от -5 до +60

Степень защиты от воздействия окружающей среды

IP20

Материал корпуса

полистирол/полипропилен

Цвет

черный, оранжевый, красный, серый (крышки – белый)

Отказное письмо

Ассортимент


Наименование

Артикул

Индивидуаль -

ный штрихкод

Габаритные

размеры, мм

Особенности

конструкции

Распаячная коробка СП D73х42мм, крышка, IP20, TDM

SQ1402-0011

–

D73х42

без клеммной

колодки

Распаячная коробка СП D73х42мм, крышка, IP20,

инд. штрихкод, TDM

SQ1402-0911

EAN-13

Распаячная коробка СП D73х42мм, крышка,

клеммник, IP20, TDM

SQ1402-0012

–

с клеммной

колодкой

Распаячная коробка СП D103х50мм, крышка, IP20, TDM

SQ1402-0013

D103х50

без клеммной

колодки

Распаячная коробка СП D103х50мм, крышка, IP20,

инд. штрихкод, TDM

SQ1402-0913

EAN-13

Распаячная коробка СП D103х50мм, крышка,

клеммник, IP20, TDM

SQ1402-0014

–

с клеммной

колодкой

Аксессуары

см. на стр. 1065.

+40

–25

IP20

гарантия

года

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 61
