ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


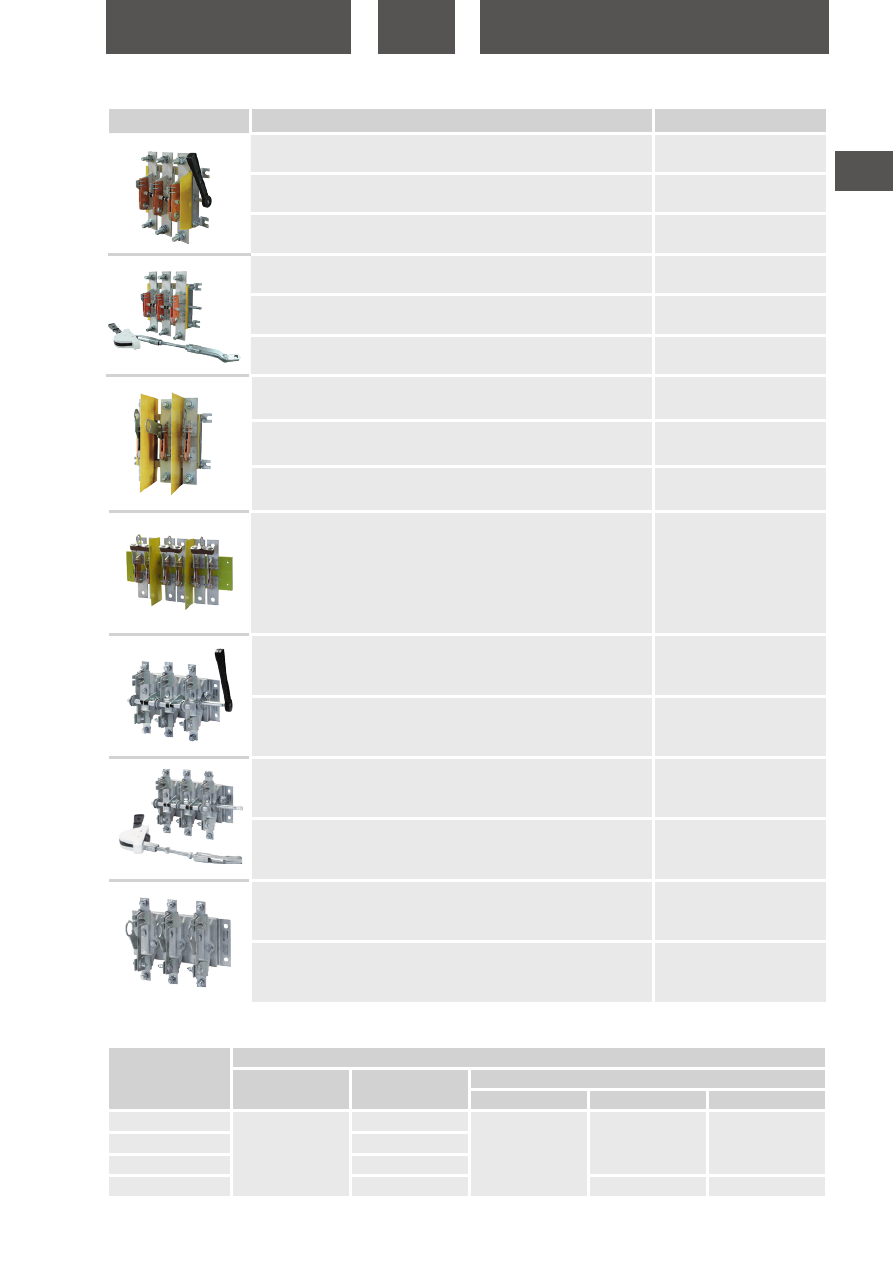

Наименование

Артикул

Разъединитель РЕ19-39-31120-00 УХЛ3 TDM

SQ0724-0029

Разъединитель РЕ19-41-31120-00 УХЛ3 TDM

SQ0724-0032

Разъединитель РЕ19-43-31120-00 УХЛ3 TDM

SQ0724-0035

Разъединитель РЕ19-39-31140-00 УХЛ3 TDM

SQ0724-0030

Разъединитель РЕ19-41-31140-00 УХЛ3 TDM

SQ0724-0033

Разъединитель РЕ19-43-31140-00 УХЛ3 TDM

SQ0724-0036

Разъединитель РЕ19-39-31160-00 УХЛ3 TDM

SQ0724-0031

Разъединитель РЕ19-41-31160-00 УХЛ3 TDM

SQ0724-0034

Разъединитель РЕ19-43-31160-00 УХЛ3 TDM

SQ0724-0037

Разъединитель РЕ19-44-31160-00 УХЛ3 TDM 2000A

SQ0724-0042

Разъединитель РЕ19-37-31120-00 УХЛ3 TDM 400A

SQ0724-0038

Разъединитель РЕ19-35-31120-00 УХЛ3 TDM

SQ0724-0043

Разъединитель РЕ19-37-31140-00 УХЛ3 TDM 400A

SQ0724-0039

Разъединитель РЕ19-35-31140-00 УХЛ3 TDM

SQ0724-0044

Разъединитель РЕ19-37-31160-00 УХЛ3 TDM 400A

SQ0724-0041

Разъединитель РЕ19-35-31160-00 УХЛ3 TDM

SQ0724-0045

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0724-0029

1

6,89

350

300

160

SQ0724-0030

7,43

SQ0724-0031

6,38

SQ0724-0032

8,82

320

235

Ассортимент

tdme.ru

374

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

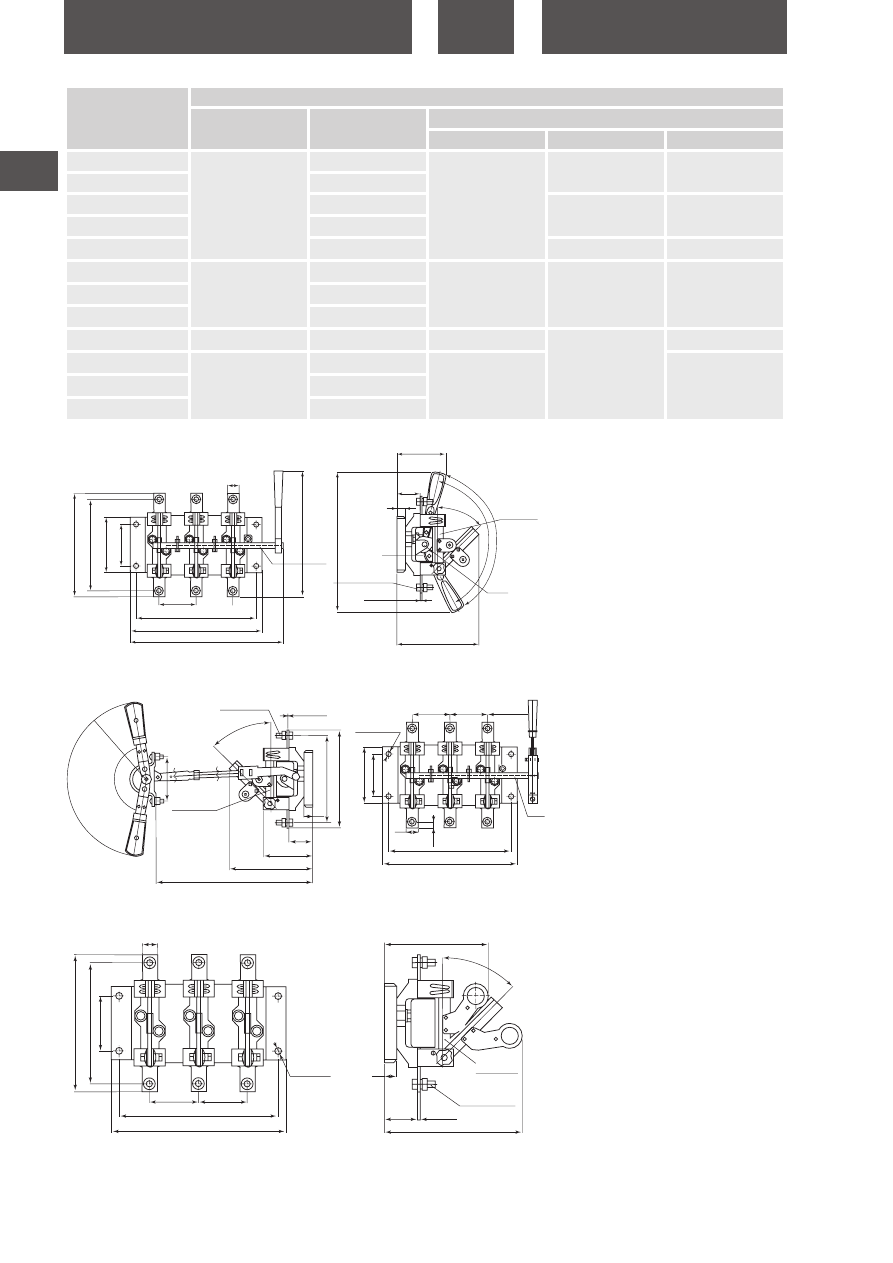

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0724-0033

1

9,7

350

320

235

SQ0724-0034

8,6

SQ0724-0035

9,72

350

205

SQ0724-0036

10,53

SQ0724-0037

9,4

320

235

SQ0724-0038

2

7,22

500

370

290

SQ0724-0039

8,38

SQ0724-0041

6,94

SQ0724-0042

1

17,12

560

380

200

SQ0724-0043

2

8,2

495

190

SQ0724-0044

10

SQ0724-0045

7,2

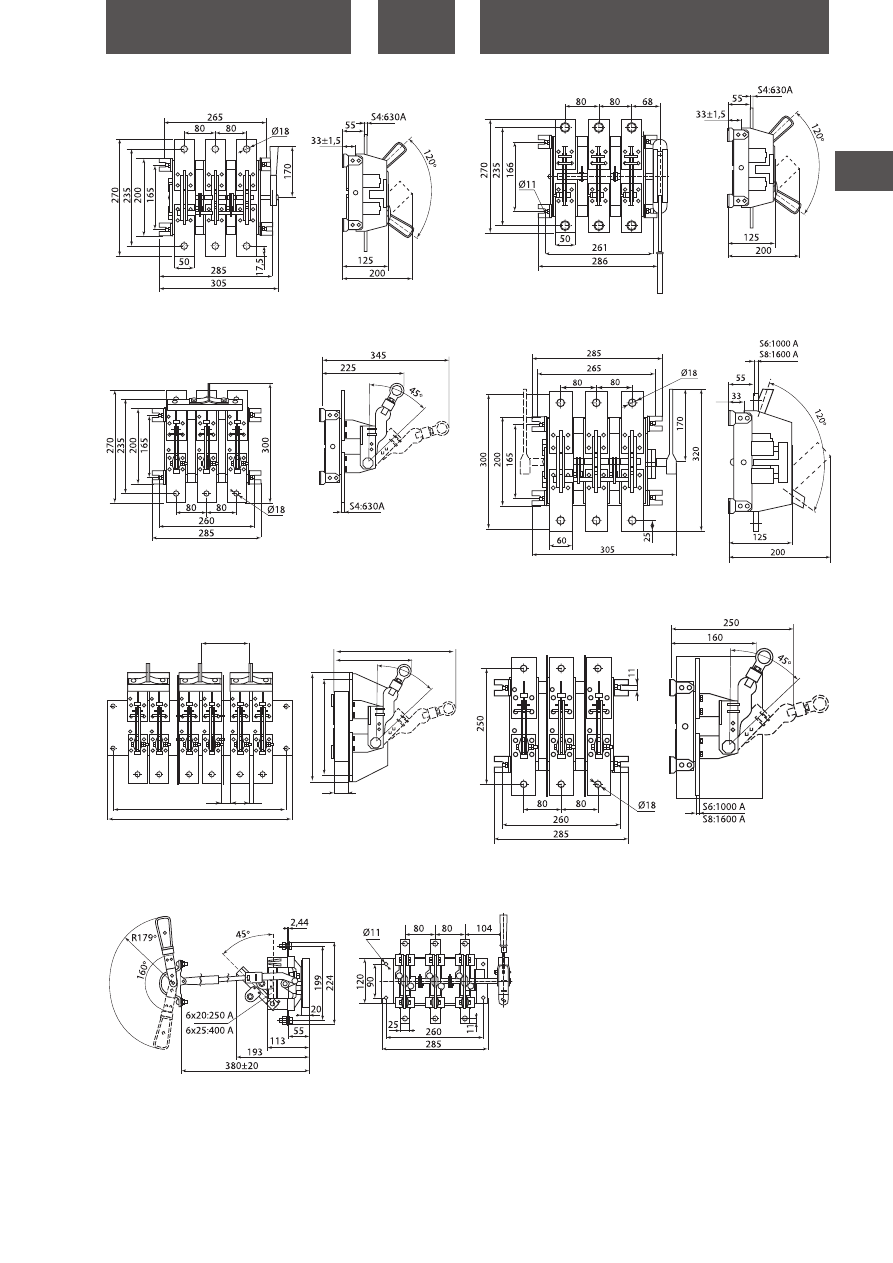

Габаритные размеры

(мм)

РЕ19-35(37)-31120-00 с боковой рукояткой

 РЕ19-35(37)-31140-00 с передней смещенной рукояткой

РЕ19-35(37)-31160-00 с рычагом для пополюсного оперирования штангой

 Ø12

224

199

120

90

283

329

1400

25

80

260

285

338

Болт М10х25

S=2,44

63

15

15

450

114

6х20:250А
6х25:400А

R174

193

 Ø12

120

224

199

102

90

12,5

104

80

80

4 отв. Ø11

Болт М10х25

6х20:250А

6х25:400А

380±20

193

113

55

15

S=2,44

450

25

260

285

1600

R179

 4 отв. Ø11

S=2,44

Болт М10х25

6х25:400А

6х20:250А

55

226

15

15

224

199 90

25

80

80

260
285

170

450

tdme.ru

375

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

РЕ19-39-31120-00 с боковой рукояткой

РЕ19-39-31140-00 с передней смещенной рукояткой

РЕ19-39-31160-00 с рычагом для пополюсного

оперирования штангой

РЕ19-41(43)-31120-00 с боковой рукояткой

РЕ19-(41,43)-31140-00 с передней  смещенной рукояткой

РЕ19-41(43)-31160-00 с рычагом для пополюсного

оперирования штангой

РЕ19-44(45;46)-31160-00 с рычагом для пополюсного

оперирования штангой

45º

170

140

15

50

470

510

30

10

300 250

305

tdme.ru

376

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

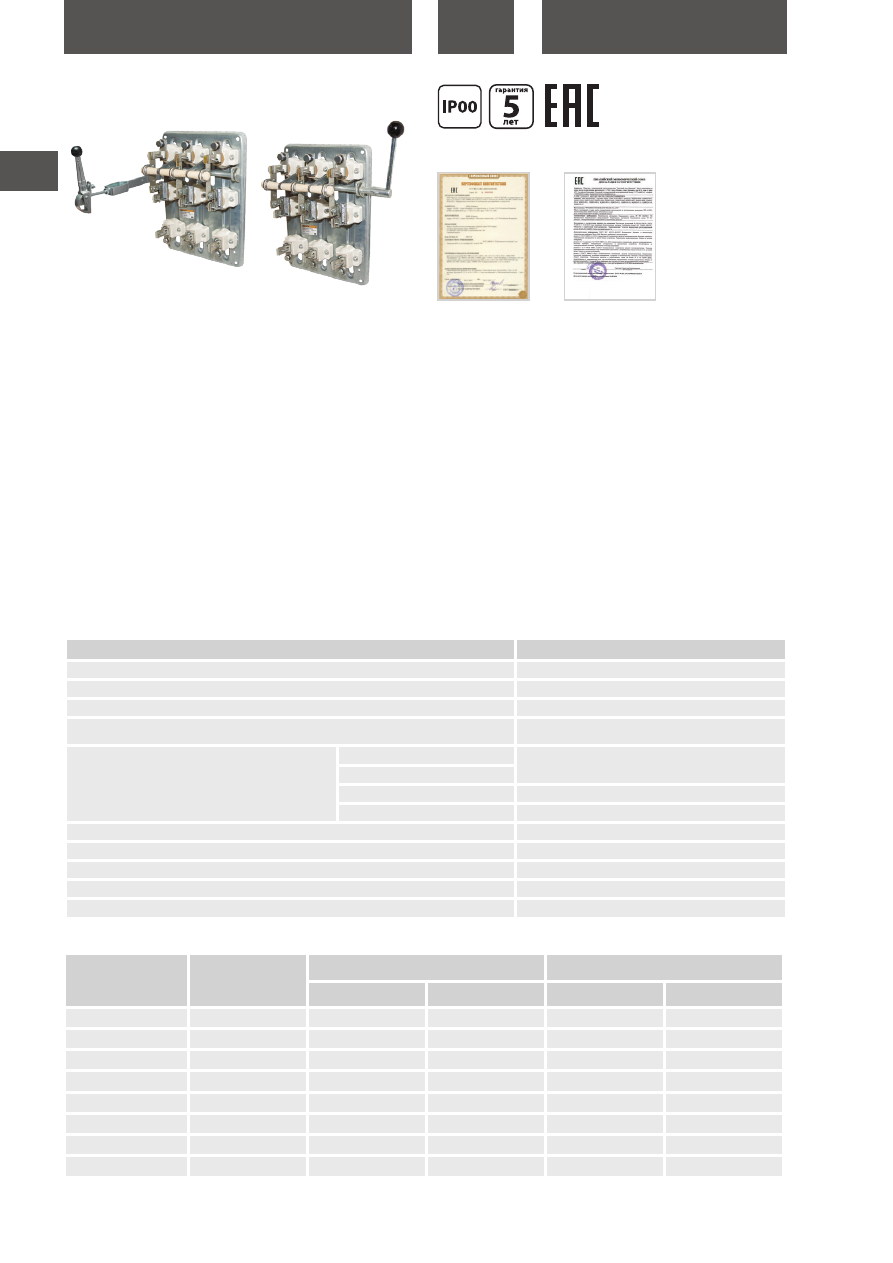

РУБИЛЬНИКИ СЕРИИ

 РП

Назначение

•  Для нечастых (не более шести раз в час) неавтоматических ком-

мутаций электрических цепей переменного тока частотой 50 Гц

напряжением 400 В.

Применение

•  Вводно-распределительные устройства  общественных и про-

мышленных зданий.

•  Шкафы и распределительные пункты.

•  Трансформаторные подстанции.

•  Ящики управления.

Материалы

•  Несущая панель и элементы органов управления выполнены из

оцинкованной стали.

•  Токоведущие части выполнены из оловянированной электро-

технической меди.

•  Изолирующие элементы выполнены из керамики.

Наименование параметра

Значение

Номинальное рабочее напряжение Ue, В

400

Номинальные рабочие токи Ie, А

100, 250, 400, 630

Номинальная частота переменного тока, Гц

50

Номинальная включающая и отключающая способность исполнений на 250 и 400 А при

1,05 Ue, токе 1,5 Ie и cosf 0,95 циклов В/О, не менее

10

Номинальный условный ток короткого замыкания, кА

100 А

20

250 А

400 А

30

630 А

32

Механическая износостойкость, циклов В/О, не менее

2500

Категория применения по ГОСТ Р 50030.3-99

АС20 В

Вид климатического исполнения по ГОСТ 15150-69

У3

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

0

Cтепень защиты по ГОСТ 14254-96

IP00

Технические характеристики

Технические характеристики

Преимущества

•  Простота и надежность конструкции.

•  Удобство монтажа.

•  Широкий выбор типоисполнений по номинальному току.

Конструкция

•  Основными частями рубильников являются ножи, контактные

и осевые стойки, смонтированные на общей плите.

•  Контактная система ножевого типа с видимым разрывом цепи.

•  Включенное и отключенное положение аппарата указывается

положением рукоятки привода.

•  В рубильниках серии РП используются плавкие вставки серий

ППНН, ППН, ПН2.

•  Возможность изменения расстояния между губками основа-

ний для различных типов плавких вставок.

•  Конструкция контактных выводов обеспечивает присоедине-

ние медных и алюминиевых проводников и кабелей, оконцо-

ванных кабельными наконечниками, и шин с помощью резьбо-

вых соединений.

•  Все резьбовые соединения рубильников предохранены от

самоотвинчивания.

Типоисполнения

рубильников

Номинальный рабочий

ток, А

Число и сечение проводников,

присоединяемых к одному выводу, шт. х мм

2

Тип предохранителя

Рубильника

Предохранителя

ППНН

ПН-2

РПБ-1/1Л (П)

100

2х50

2х35

33, габ.0

ПН2-100

РПБ-2/1Л (П)

250

2х70

2х70

35, габ.1

ПН2-250

РПБ-4/1Л (П)

400

2х120

2х120

37, габ.2

ПН2-400

РПБ-6/2Л (П)

630

2х240

2х240

39, габ.3

ПН2-630

РПС-1Л (П)

100

2х50

2х35

33, габ.0

ПН2-100

РПС-2Л (П)

250

2х70

2х70

35, габ.1

ПН2-250

РПС-4Л (П)

400

2х120

2х120

37, габ.2

ПН2-400

РПС-6/2Л (П)

630

2х240

2х240

39, габ.3

ПН2-630

Сертификат ТР ТС

Декларация

соответствия

tdme.ru

377

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


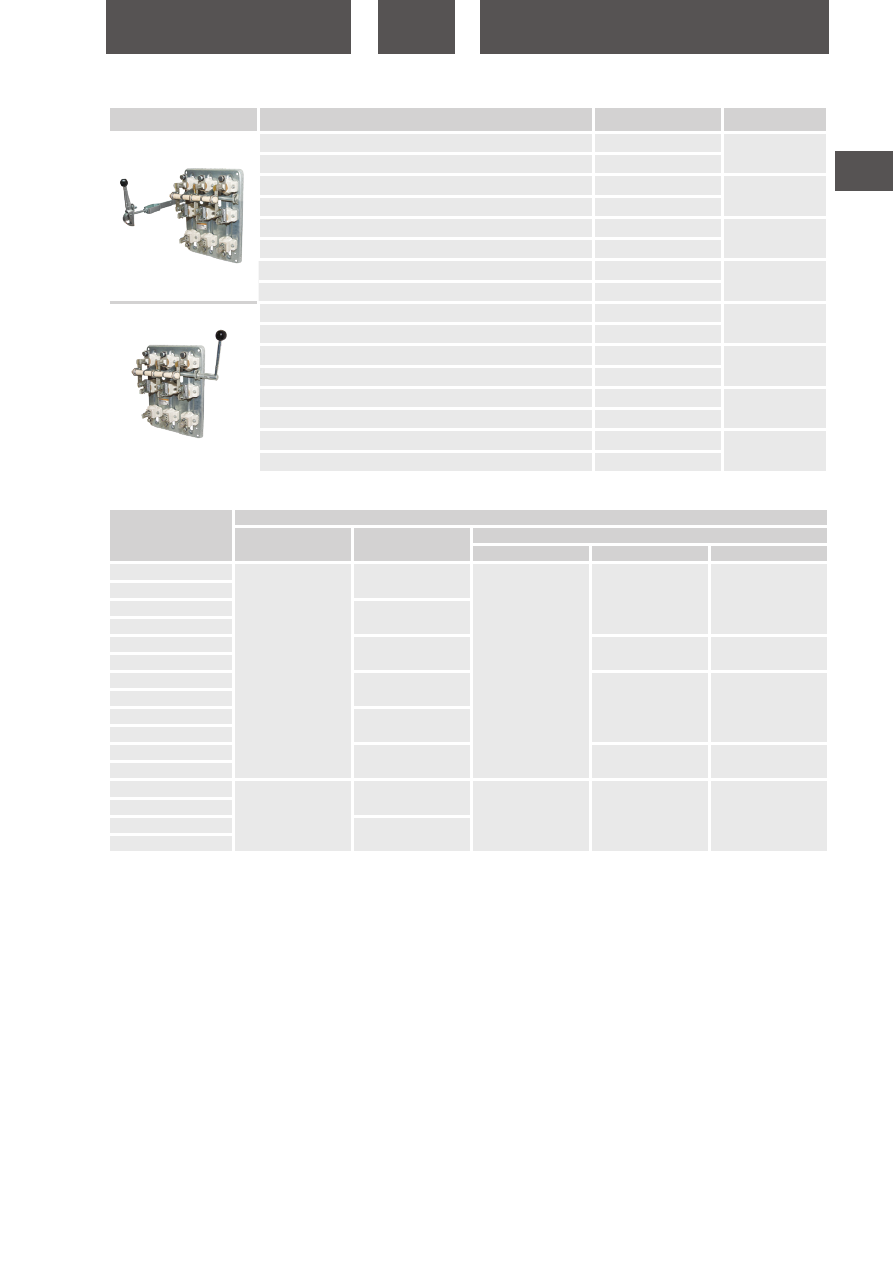

Наименование

Артикул

Масса, кг

РПС-1/1Л У3 TDM (100А,  левый привод, без плавких вставок)

SQ0730-0026

5,58

РПС-1/1П У3 TDM (100А,  правый привод, без плавких вставок)

SQ0730-0025

РПС-2/1Л У3 TDM (250А,  левый привод, без плавких вставок)

SQ0730-0028

6,07

РПС-2/1П У3 TDM (250А,  правый привод, без плавких вставок)

SQ0730-0027

РПС-4/1Л У3 TDM (400А,  левый привод, без плавких вставок)

SQ0730-0030

10,95

РПС-4/1П У3 TDM (400А,  правый привод, без плавких вставок)

SQ0730-0029

РПС-6/Л У3 TDM (630А,  левый привод, без плавких вставок)

SQ0730-0045

9,82

РПС-6/П У3 TDM (630А,  правый привод, без плавких вставок)

SQ0730-0046

РПБ-1/1Л У3 TDM (100А,  левый привод, без плавких вставок)

SQ0730-0032

5,9

РПБ-1/1П У3 TDM (100А,  правый привод, без плавких вставок)

SQ0730-0031

РПБ-2/1Л У3 TDM (250А,  левый привод, без плавких вставок)

SQ0730-0034

6,42

РПБ-2/1П У3 TDM (250А,  правый привод, без плавких вставок)

SQ0730-0033

РПБ-4/1Л У3 TDM (400А,  левый привод, без плавких вставок)

SQ0730-0036

7,83

РПБ-4/1П У3 TDM (400А,  правый привод, без плавких вставок)

SQ0730-0035

РПБ-6/Л У3 TDM (630А,  левый привод, без плавких вставок)

SQ0730-0047

8,82

РПБ-6/П У3 TDM (630А,  правый привод, без плавких вставок)

SQ0730-0048

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0730-0025

2

12,55

700

390

160

SQ0730-0026
SQ0730-0027

13,54

SQ0730-0028
SQ0730-0029

16,35

410

180

SQ0730-0030
SQ0730-0031

11,66

390

160

SQ0730-0032
SQ0730-0033

12,62

SQ0730-0034
SQ0730-0035

15,44

410

180

SQ0730-0036
SQ0730-0045

1

11,4

46

42,5

22

SQ0730-0046
SQ0730-0047

10,4

SQ0730-0048

Упаковка

Ассортимент

tdme.ru

378

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

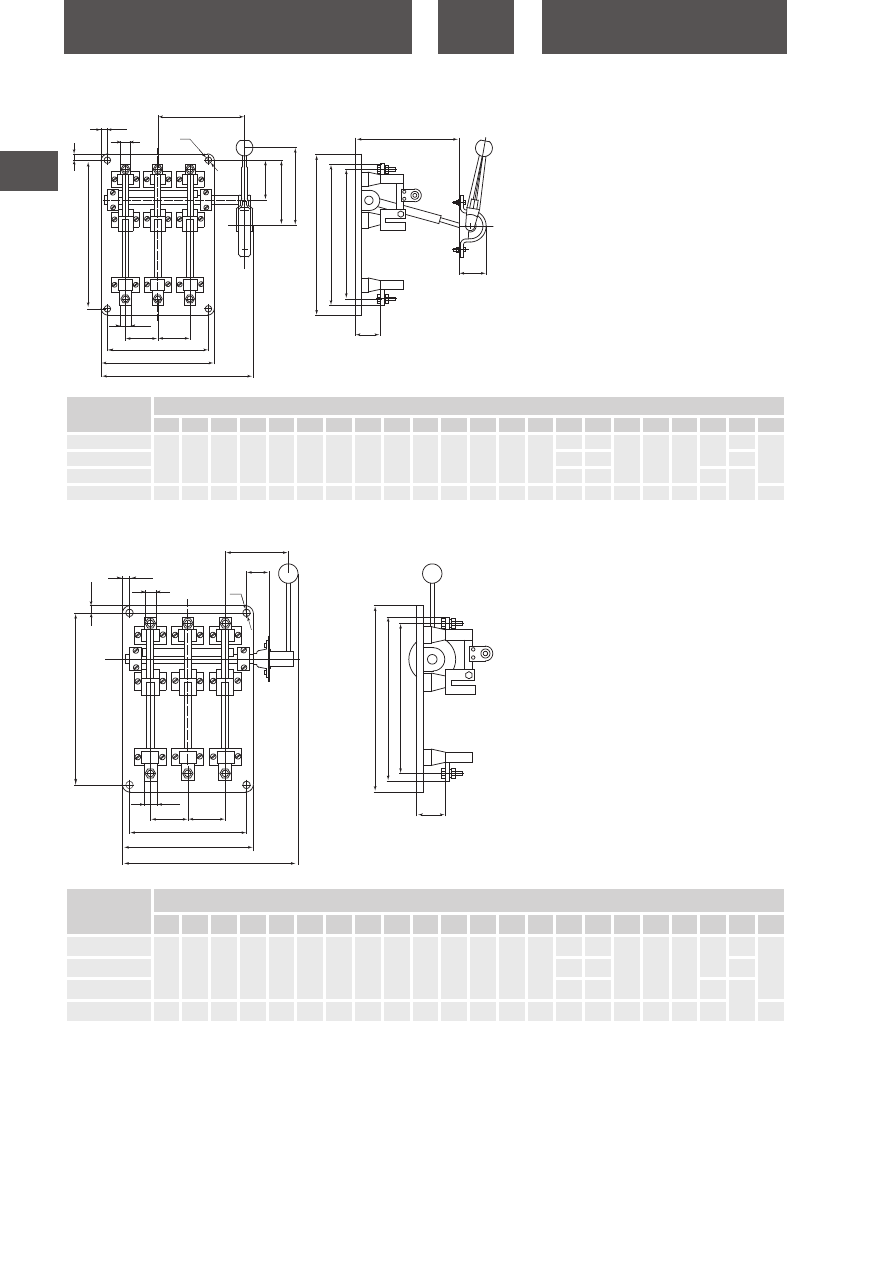

Габаритные размеры РПС

Типоисполнения

рубильника

Габаритные размеры, мм

А

А1

А2

а

а1

а2

h1

h2

L

L1

L2

I

I1

B

B1

B2

b1

b2

b3

d1

d2

H

РПС-1/1Л (П)

230

330

84

17

17

47

60

53

265

335 335

180

100

365

285

310

89

117

168

22

20

380

РПС-2/1Л (П)

290

312

35

РПС-4/1Л (П)

347 380

30

44

РПС-6/1Л (П)

300

345

118

12

40

82

68

70

380

440

460

225

140

368 350

385

90

130

180

42

420

I

H

h2

h1

Ø9

a1

a

b1

B

B2

B1

b2

b3

A1

A1

A2

A

L

L1

d1

d2

Габаритные размеры РПБ

Типоисполнения

рубильника

Габаритные размеры, мм

А

А1

А2

а

а1

а2

h1

h2

L

L1

L2

I

I1

B

B1

B2

b1

b2

b3

d1

d2

H

РПБ-1/1Л (П)

230

330

84

17

17

47

60

53

265

335

335

180

100

365

285

310

89

117

168

22

20

380

РПБ-2/1Л (П)

290 312

35

РПБ-4/1Л (П)

347

380

30

44

РПБ-6/1Л (П)

300

345

118

12

40

82

68

70

380

440 460 225

140

368

350

385

90

130

180

42

420

l1
a2

Ø9

a1

d2

h1

A2

A2

A
L

L2

b1

B

B2

B1

a

A1

tdme.ru

379

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

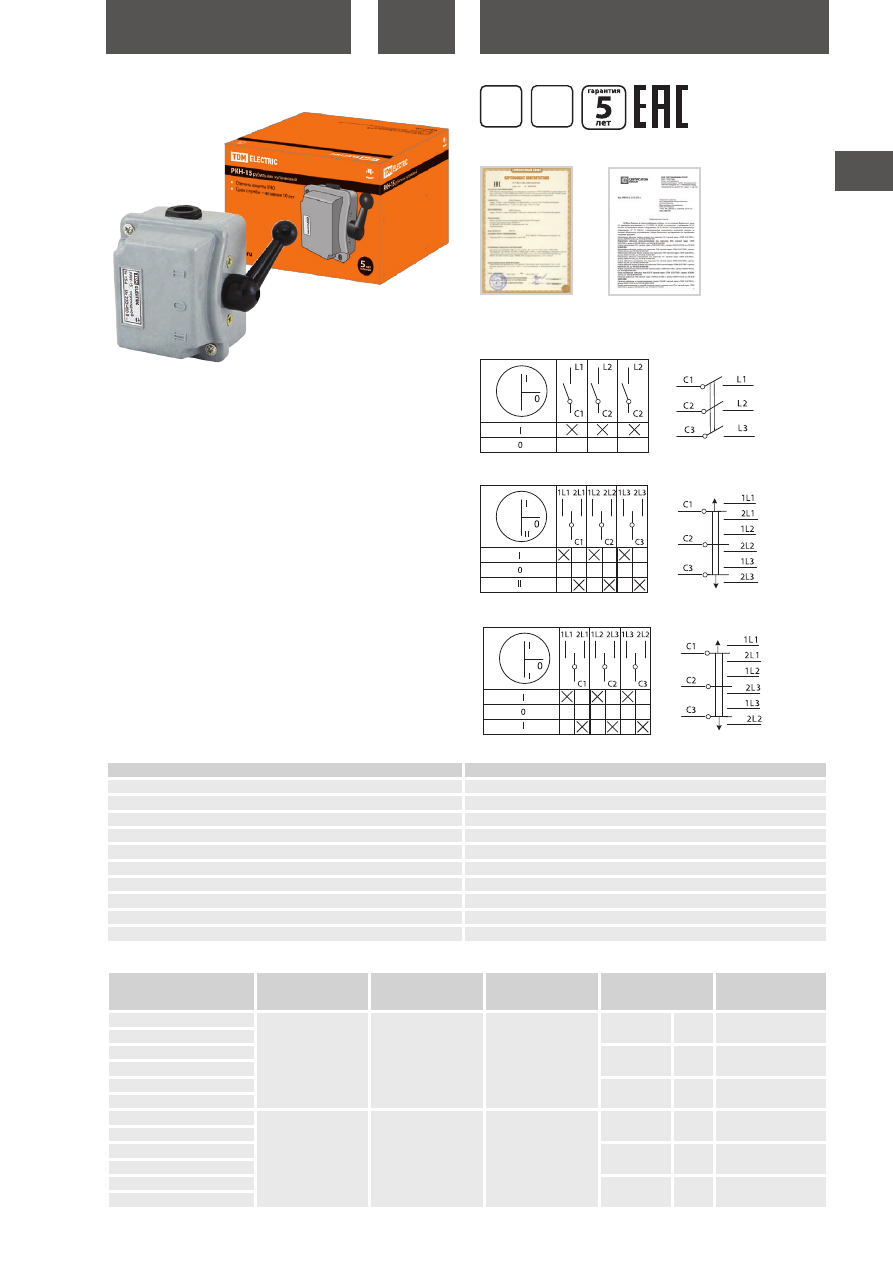

РУБИЛЬНИКИ КУЛАЧКОВЫЕ СЕРИИ



РКН

Назначение

•  Ручное включение и отключение цепей переменного тока.

•  Пуск, остановка и реверсирование трехфазных электрических

двигателей.

Применение

•  Управление электроприводами и электрооборудованием раз-

личного промышленного и сельскохозяйственного назначе-

ния.

Материалы

•  Пластмассовый защитный корпус изготовлен из полиамида

методом прессования.

Комплектация

•  Рубильник кулачковый.

•  Рукоятка управления.

•  Руководство по эксплуатации. Паспорт.

Конструкция

Изготавливаются в трех исполнениях:

•  врубные;

•  перекидные;

•  реверсивные.

Технические характеристики

Наименование параметра

Значение

Номинальное напряжение электрической сети, В

230 и 400

Максимальное рабочее  напряжение, В

500

Степень защиты по ГОСТ 14254-96

IP40

Диапазон рабочих температур, °С

от -40 до +55

Рабочее положение в пространстве от вертикали

±90° в любую сторону

Климатическое исполнение и категория размещения по ГОСТ15150-69

УХЛ4

Категория применения по ГОСТ Р 50030.3-99

АС23 В

Группа условий эксплуатации по ГОСТ17516-72

М1

Степень загрязнения окружающей среды по ГОСТ 50030.1-2000

3

Срок службы, не менее, лет

10

Типоисполнение рубильника

РКН по току нагрузки, In, А,

(мощности Р, кВт)

Электрическая

износостойкость,

циклов

Механическая

износостойкость,

циклов

Допустимая частота

коммутаций

Схема коммутаций

(положение рукоятки

управления)

Угол поворота

рукоятки

15, (5,5)

100 тыс.

250 тыс.

200 в час

вкл-выкл

I-0

0°-60°

30, (10)

15, (5,5)

реверс

I-0-I

60°-0°-60°

30, (10)

15, (5,5)

перекидной

I-0-II

60°-0°-60°

30, (10)
63, (22)

80 тыс.

180 тыс.

180 в час

вкл-выкл

I-0

0°-60°

100, (30)

63, (22)

реверс

I-0-I

60°-0°-60°

100, (30)

63, (22)

перекидной

I-0-II

 60°-0°-60°

100, (30)

Технические характеристики

Реверсивные.

Электрические схемы РКН

Врубные.

Перекидные.

Сертификат ТР ТС

IP40

–40

0

C

+55

0

C

Отказное письмо

tdme.ru

380

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

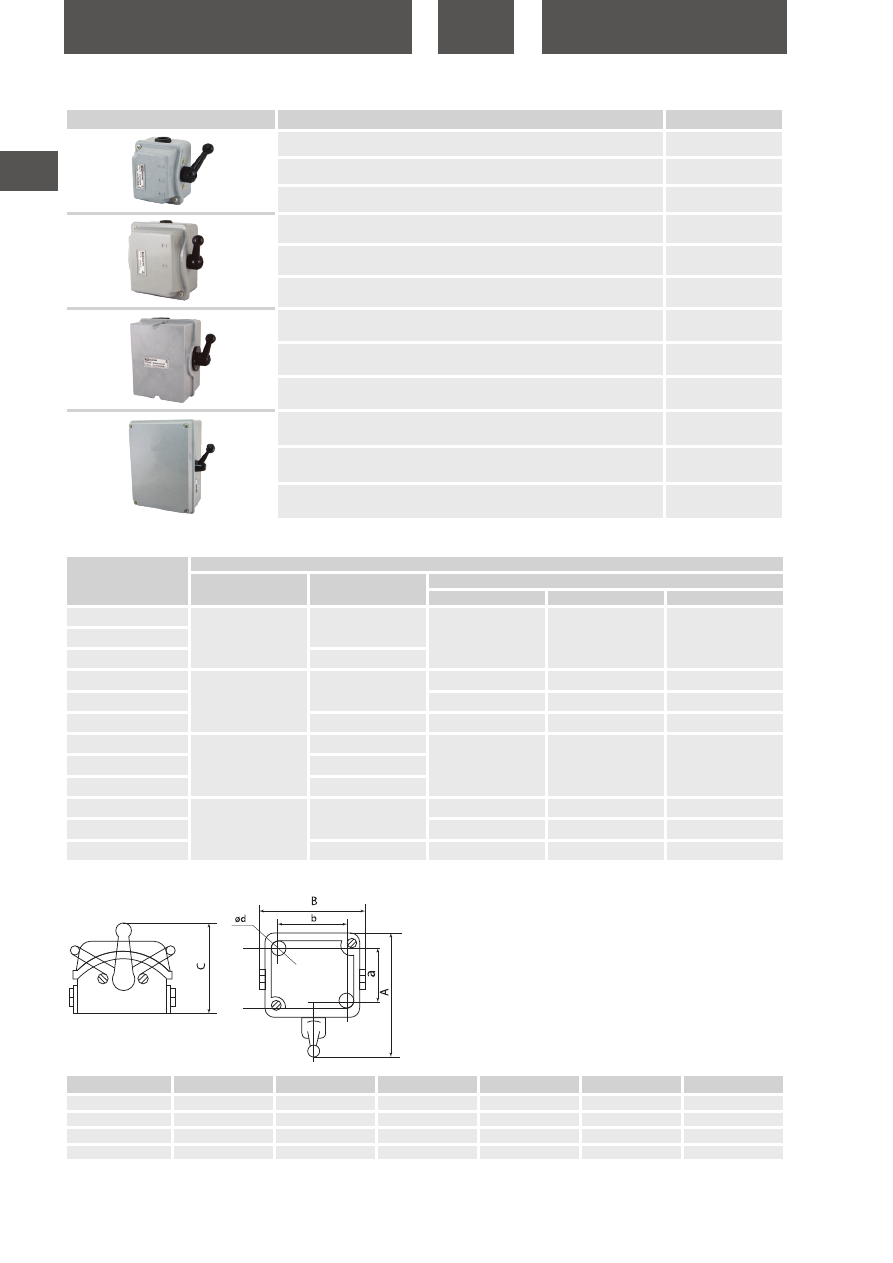

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0734-0002

50

16

480

215

350

SQ0734-0003

SQ0734-0001

15

SQ0734-0005

30

17

430

280

410

SQ0734-0006

500

340

460

SQ0734-0004

16

430

280

410

SQ0734-0008

18

16,5

500

340

340

SQ0734-0009

17,8

SQ0734-0007

15,8

SQ0734-0011

6

17

430

470

450

SQ0734-0012

550

320

310

SQ0734-0010

16

530

270

450

Габаритные размеры

Ток нагрузки In, A

А, мм

В, мм

С, мм

а, мм

b, мм

d, мм

15

105

92

75

50±0,4

64±0,4

4,5±0,5

30

140

125

95

70±0,5

92±0,5

5,5±0,5

63

158

155

100

80±0,5

80±0,5

6,5±0,5

100

287

303

163

170±0,5

248±0,5

7,0±0,5


Наименование

Артикул

Рубильник РКН-15  ( | - 0 - | ) 15 А  реверсивный TDM

SQ0734-0002

Рубильник РКН-15  ( | - 0 - || ) 15 А перекидной TDM

SQ0734-0003

Рубильник РКН-15  (0 - | ) 15 А врубной TDM

SQ0734-0001

Рубильник РКН-30  ( | - 0 - | ) 30 А  реверсивный TDM

SQ0734-0005

Рубильник РКН-30  ( | - 0 - || ) 30 А перекидной TDM

SQ0734-0006

Рубильник РКН-30  (0 - | ) 30 А  врубной TDM

SQ0734-0004

Рубильник РКН-63  ( | - 0 - | ) 63 А  реверсивный TDM

SQ0734-0008

Рубильник РКН-63  ( | - 0 - || ) 63 А перекидной TDM

SQ0734-0009

Рубильник РКН-63  (0 - | ) 63 А  врубной TDM

SQ0734-0007

Рубильник РКН-100  ( | - 0 - | ) 100 А  реверсивный TDM

SQ0734-0011

Рубильник РКН-100  ( | - 0 - || ) 100 А перекидной TDM

SQ0734-0012

Рубильник РКН-100  (0 - | ) 100 А  врубной TDM

SQ0734-0010

Ассортимент

tdme.ru

381

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Комплектация

•  Рубильник.

•  Паспорт.


Наименование

Артикул

Номинальный ток, А

Рубильник керамический ножевой РК2-30 2p 30А TDM

SQ0734-0020

30

Рубильник керамический ножевой РК2-60 2p 60А TDM

SQ0734-0021

60

Рубильник керамический ножевой РК2-100 2p 100А TDM

SQ0734-0022

100

Рубильник керамический ножевой РК4-100 4p 100А TDM

SQ0734-0023

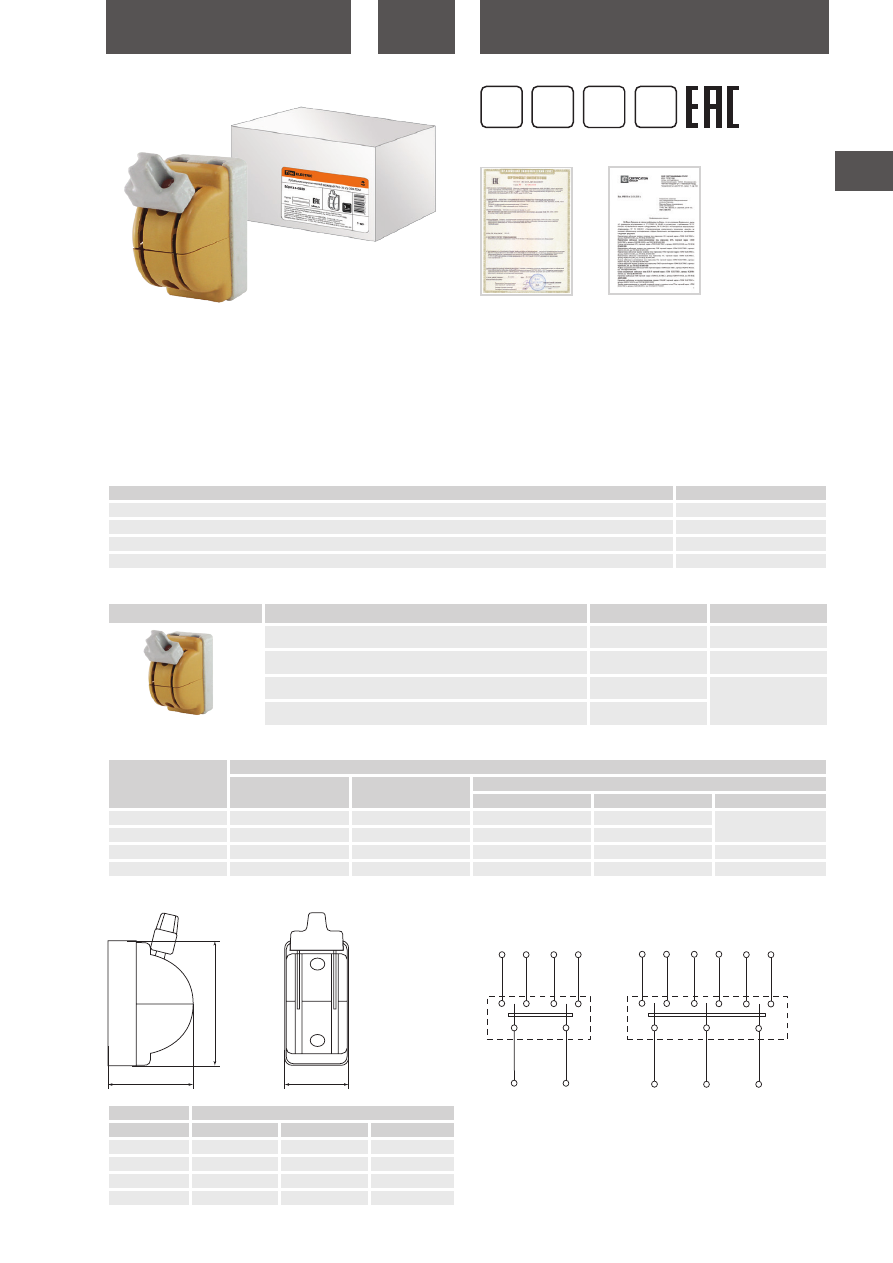

РУБИЛЬНИКИ СЕРИИ

 РК

(РЕВЕРСИВНЫЕ)

гарантия

3

года

IP30

Сертификат ТР ТС Отказное письмо

Назначение

•  Для ручного оперативного управления различным электротех-

ническим оборудованием.

Применение

•  В цепях переменного тока при напряжении до 660 В и постоян-

ного тока при напряжении до 440 В.

Материалы

•  Бакелитовый корпус на керамической подложке.

Ассортимент

Технические характеристики

Артикул

Транспортная упаковка

Коли-чес-тво, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0734-0020

30

11,0

200

160

160

SQ0734-0021

15

10,0

180

180

SQ0734-0022

12

14,5

430

290

280

SQ0734-0023

4

11

250

170

140

Упаковка

Преимущества

•  Керамическое основание обеспечитвает повышенные изоля-

ционные свойства рубильника.

Ток нагрузки, А

Габаритные размеры, мм

РК

a

b

c

20

88

60

50

30

110

70

52

60

130

85

64

100

185

115

160

Габаритные размеры

Электронные схемы рубильника

b

c

a

50 Гц

Наименование параметра

Значение

Номинальное напряжение, В

230

Степень защиты

IP30

Диапазон рабочих температур, °С

от -40 до +45

Контактная группа

HО+НЗ

–40

0

C

+45

0

C

L

L

Двухполюсный

Четырехполюсный

N

A

B

C

1



L2

N

A1 A2

B1

B2

C1

C2

1

N2









SQ

SQ











tdme.ru

382

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


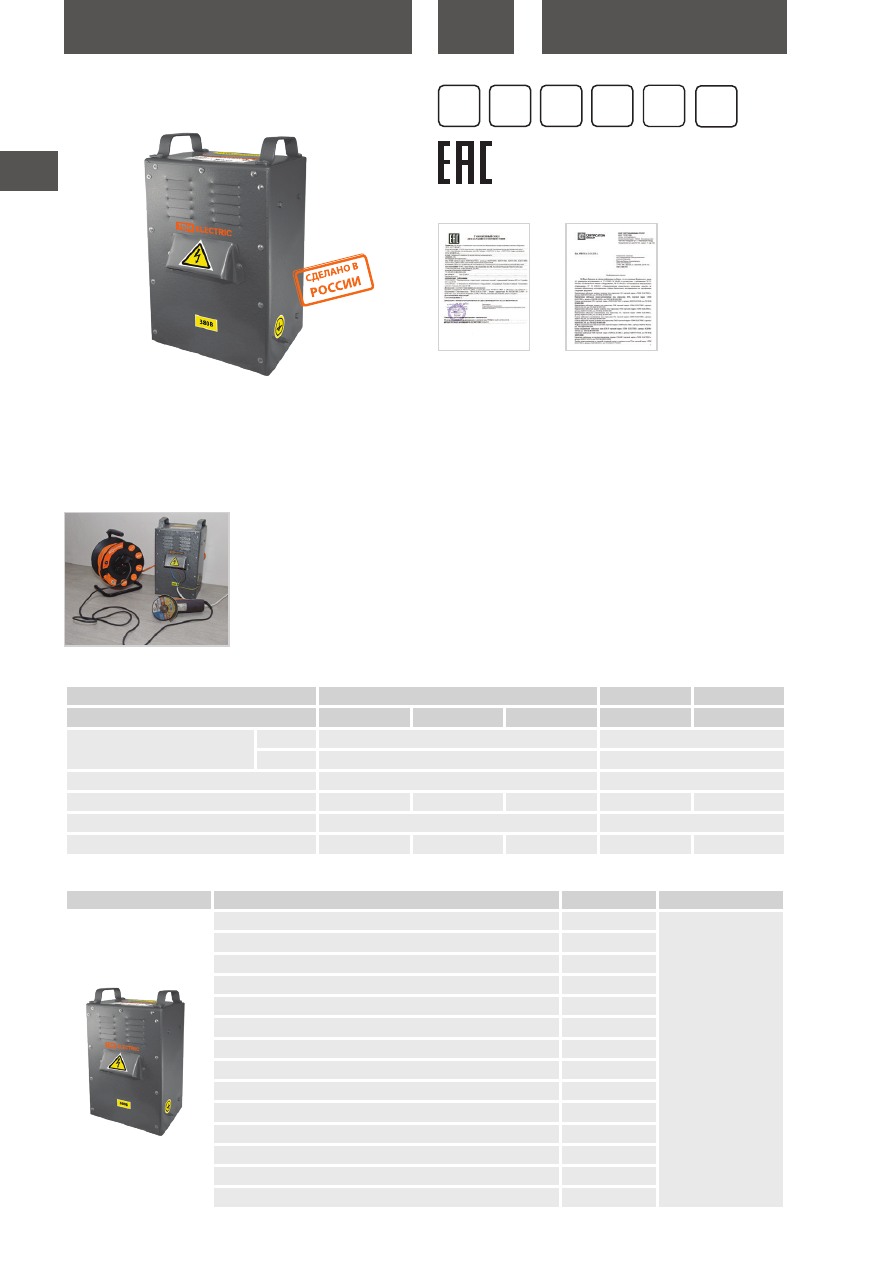

Наименование

Артикул

Обмотка

Трансформатор понижающий ТСЗИ 1,6 380/220 ал. TDM

SQ0735-0003

алюминий

Трансформатор понижающий ТСЗИ 1,6 380/36 ал. TDM

SQ0735-0001

Трансформатор понижающий ТСЗИ 1,6 380/42 ал. TDM

SQ0735-0002

Трансформатор понижающий ТСЗИ 1,6 380; 220/ 220; 127; 42; 36 ал. TDM

SQ0735-0010

Трансформатор понижающий ТСЗИ 1,6 380; 220/220 ал. TDM

SQ0735-0015

Трансформатор понижающий ТСЗИ 1,6 380; 220/36 ал. TDM

SQ0735-0013

Трансформатор понижающий ТСЗИ 1,6 380; 220/42 ал. TDM

SQ0735-0014

Трансформатор понижающий ТСЗИ 2,5 380/220 ал. TDM

SQ0735-0006

Трансформатор понижающий ТСЗИ 2,5 380/36 ал. TDM

SQ0735-0004

Трансформатор понижающий ТСЗИ 2,5 380/42 ал. TDM

SQ0735-0005

Трансформатор понижающий ТСЗИ 2,5 380; 220/ 220; 127; 42; 36 ал. TDM

SQ0735-0011

Трансформатор понижающий ТСЗИ 2,5 380; 220/220 ал. TDM

SQ0735-0018

Трансформатор понижающий ТСЗИ 2,5 380; 220/36 ал. TDM

SQ0735-0016

Трансформатор понижающий ТСЗИ 2,5 380; 220/42 ал. TDM

SQ0735-0017

ПОНИЖАЮЩИЕ ТРАНСФОРМАТОРЫ СЕРИИ



ТСЗИ

Назначение

•  Для понижения напряжения с 380 В до 220, 127, 42, 36 В в трех-

фазных сетях переменного тока частотой 50 Гц.

•  Для преобразования и питания пониженным напряжением

различных цепей в электроустановках общего назначения: в

системах управления электроприводов, освещения, автомати-

ки и т. д.

Для питания электрических

инструментов.

Наименование параметра

Значение

Модель трансформатора

ТСЗИ – 1,6 кВА

ТСЗИ – 2,5 кВА

ТСЗИ – 4,0 кВА

ТСЗИ - 6,0 кВА

ТСЗИ - 10,0 кВА

Номинальное напряжение обмоток, В

первичной

380

380

вторичной

36, 42, 127, 220

36, 42, 127, 220

Частота, Гц

50

50

Номинальная мощность, ВА

1600

2500

4000

6000

10000

Диапазон рабочих температур,

о

С

от -15 до +50

от  -15 до +50

Масса, кг

28

30

40

60

100

Технические характеристики

Ассортимент

Применение

•  Промышленные и инфраструктурные объекты.

•  Городское жилищно-коммунальное хозяйство.

•  Строительные объекты.

Конструкция

•  Охлаждение – естественное воздушное.

•  Трансформаторы имеют защитный кожух.

•  По условиям установки на месте работы трансформаторы



относятся к стационарным.

Материалы

•  Обмотка трансформатора выполнена алюминиевыми обмоточ-

ными проводами.

Декларация ТР ТС Отказное письмо

50 Гц

IP20

до 380 В

первичный

до 220 В

вторичный

гарантия

1

год

–15

0

C

+50

0

C

tdme.ru

383

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

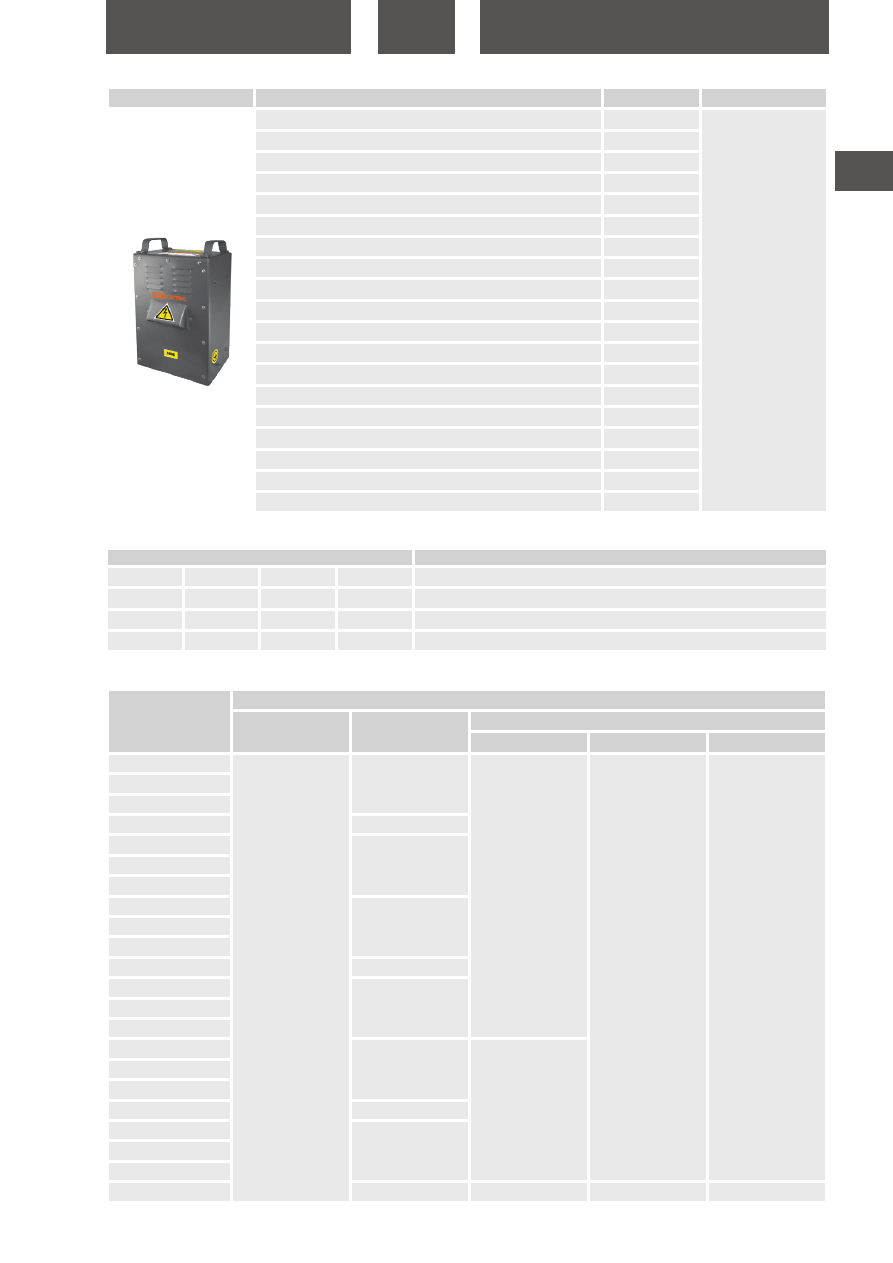

ТСЗИ

Расшифровка

Т-

Т – трехфазный

-С-

С – сухой

-З-

З – защищенный

-И

И – для питания электроинструмента

Структура условного обозначения

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0735-0003

1

28

270

240

460

SQ0735-0001

SQ0735-0002

SQ0735-0010

32

SQ0735-0015

28

SQ0735-0013

SQ0735-0014

SQ0735-0006

30

SQ0735-0004

SQ0735-0005

SQ0735-0011

35

SQ0735-0018

30

SQ0735-0016

SQ0735-0017

SQ0735-0009

40

300

SQ0735-0007

SQ0735-0008

SQ0735-0012

45

SQ0735-0021

40

SQ0735-0019

SQ0735-0020

SQ0735-0024

60

280

350

480

Упаковка


Наименование

Артикул

Обмотка

Трансформатор понижающий ТСЗИ 4,0 380/220 ал. TDM

SQ0735-0009

алюминий

Трансформатор понижающий ТСЗИ 4,0 380/36 ал. TDM

SQ0735-0007

Трансформатор понижающий ТСЗИ 4,0 380/42 ал. TDM

SQ0735-0008

Трансформатор понижающий ТСЗИ 4,0 380; 220/ 220; 127; 42; 36 ал. TDM

SQ0735-0012

Трансформатор понижающий ТСЗИ 4,0 380; 220/220 ал. TDM

SQ0735-0021

Трансформатор понижающий ТСЗИ 4,0 380; 220/36 ал. TDM

SQ0735-0019

Трансформатор понижающий ТСЗИ 4,0 380; 220/42 ал. TDM

SQ0735-0020

Трансформатор понижающий ТСЗИ 6,0 380/220 ал. TDM

SQ0735-0024

Трансформатор понижающий ТСЗИ 6,0 380/36 ал. TDM

SQ0735-0022

Трансформатор понижающий ТСЗИ 6,0 380/42 ал. TDM

SQ0735-0023

Трансформатор понижающий ТСЗИ 6,0 380; 220/220 ал. TDM

SQ0735-0027

Трансформатор понижающий ТСЗИ 6,0 380; 220/36 ал. TDM

SQ0735-0025

Трансформатор понижающий ТСЗИ 6,0 380; 220/42 ал. TDM

SQ0735-0026

Трансформатор понижающий ТСЗИ 10,0 380/220 ал. TDM

SQ0735-0030

Трансформатор понижающий ТСЗИ 10,0 380/36 ал. TDM

SQ0735-0028

Трансформатор понижающий ТСЗИ 10,0 380/42 ал. TDM

SQ0735-0029

Трансформатор понижающий ТСЗИ 10,0 380; 220/220 ал. TDM

SQ0735-0033

Трансформатор понижающий ТСЗИ 10,0 380; 220/36 ал. TDM

SQ0735-0031

Трансформатор понижающий ТСЗИ 10,0 380; 220/42 ал. TDM

SQ0735-0032

tdme.ru

384

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

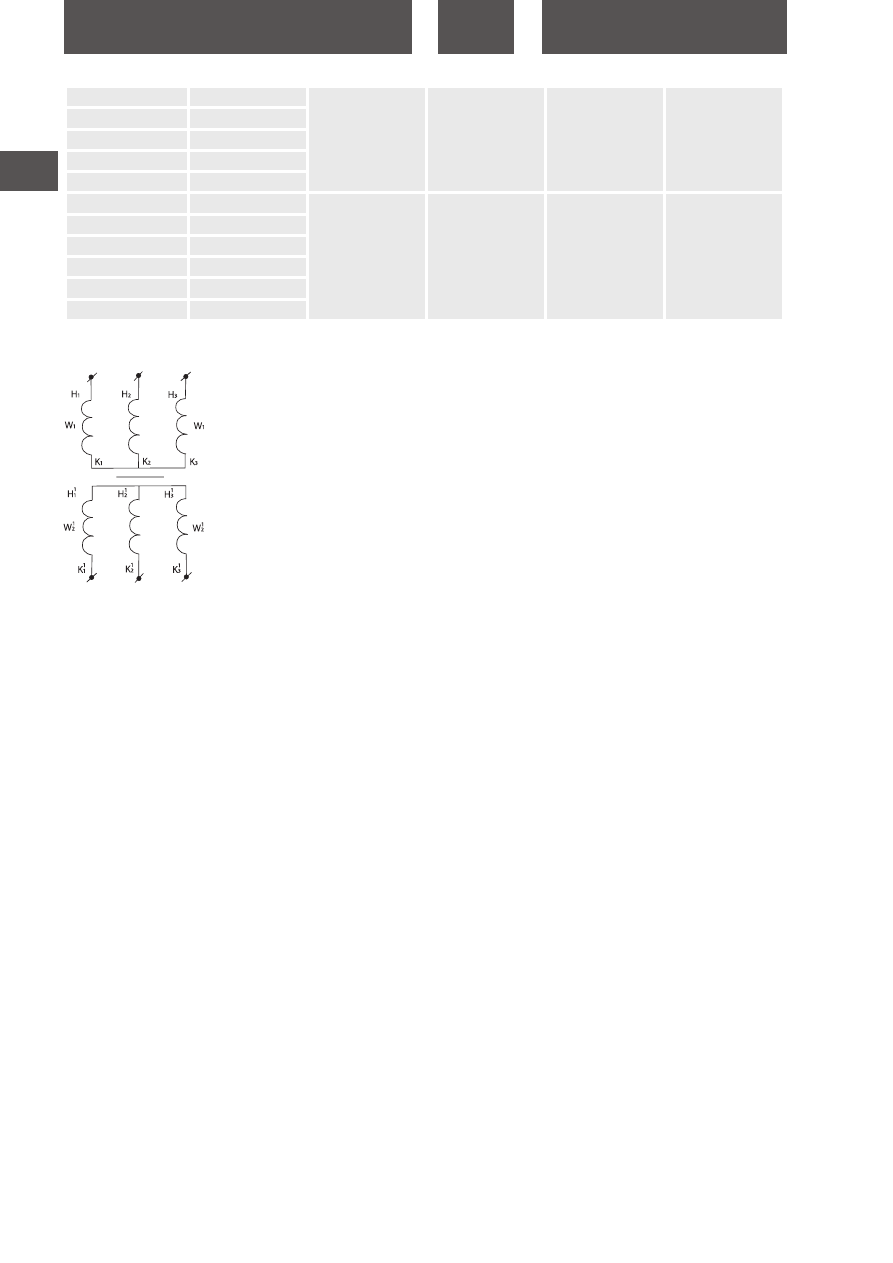

~380 В

~12 В/24 В/36 В/42 В/127 В/220 В

Схема электрическая принципиальная

SQ0735-0022

60

280

350

480

SQ0735-0023

SQ0735-0027

SQ0735-0025

SQ0735-0026

SQ0735-0030

100

390

320

500

SQ0735-0028

SQ0735-0029

SQ0735-0033

SQ0735-0031

SQ0735-0032

tdme.ru

385

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

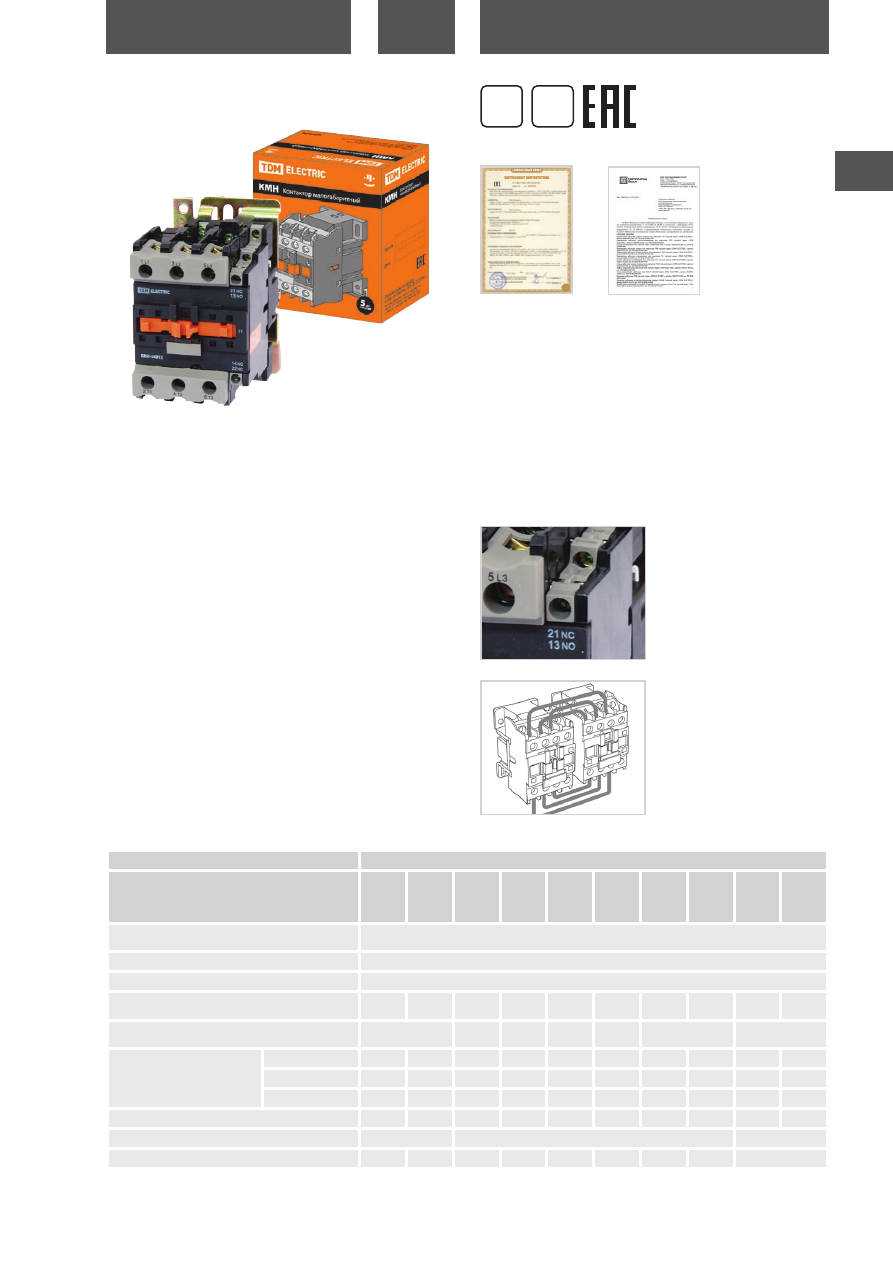

КОНТАКТОРЫ МАЛОГАБАРИТНЫЕ

ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ СЕРИИ



КМН

Назначение

•  Пуск, остановка и реверсирование асинхронных электродви-

гателей с короткозамкнутым ротором на напряжение до 660 В.

•  Дистанционное управление цепями освещения, нагреватель-

ными цепями и различными индуктивными нагрузками (кате-

гория применения АС-1).

Преимущества

•  Расширенная ассортиментная линейка малогабаритных кон-

такторов серии КМН по сравнению с аналогами других отече-

ственных производителей.

•  Большой ассортимент дополнительных устройств (приставки

контактные ПКН, приставки выдержки времени ПВН, реле элек-

тротепловые РТН).



Материалы

•  Контакты выполнены из композита медь-серебро, что

уменьшает потери на контактных переходах и увеличивает

срок службы.

•  Для предотвращения вибрации предусмотрены коротко-

замкнутые алюминиевые кольца, запрессованные в полюсные

наконечники неподвижной части магнитной системы.

Наименование параметра

Значение

Типоисполнение

КМН-

10910

КМН-

10911

КМН-

11210

КМН-

11211

КМН-

11810

КМН-

11811

КМН-

22510

КМН-

22511

КМН-

23210

КМН-

23211

КМН-

34012

КМН-

35012

КМН-

46512

КМН-

48012

КМН-

49512

Номинальное рабочее напряжение переменного

тока Uе, В

230; 400; 660

Номинальное напряжение изоляции Ui, В

660

Номинальное импульсное напряжение Uimp, кВ

6

Номинальный рабочий ток Iе, категория применения

АС-3 (Uе≤400 В), А

9

12

18

25

32

40

50

65

80

95

Условный тепловой ток Ith (t°≤40°), категория

применения АС-1, А

25

32

40

50

60

80

125

Номинальная мощность по

АС-3, кВт

230 В

2,2

3

4

5,5

7,5

11

15

18,5

22

25

400 В

4

5,5

7,5

11

15

18,5

22

30

37

45

660 В

5,5

7,5

10

15

18,5

30

33

37

45

45

Максимальная кратковременная нагрузка (t≤1с), А

162

216

324

450

576

720

900

1170

1440

1710

Условный ток короткого замыкания Inc, А

1000

3000

5000

Защита от сверхтоков – предохранитель gG, А

10

20

25

40

50

50

63

80

100

Технические характеристики

Конструкция

•  Присоединительные зажимы овальной формы обеспечивают

надежную фиксацию проводников.

•  Насечки на присоединительных контактах снижают нагрев

проводов благодаря надежной фиксации в местах присоеди-

нения.

•  Возможность установки на DIN-рейку.

Контакторы на ток нагрузки до 40

А имеют один дополнительный

контакт (замыкающий или раз-

мыкающий), контакторы на ток

нагрузки свыше 40 А имеют два

дополнительных контакта (замы-

кающий и размыкающий).

Возможность получения ревер-

сивного варианта с использова-

нием механизма блокировки.

Сертификат ТР ТС Отказное письмо

гарантия

5

лет

IP20

tdme.ru

386

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Номинальный

рабочий ток, А

Номинальное напряжение

катушек управления, В

Количество и

вид контактов

КМН-10910 9А 24В/АС3 1НО TDM

SQ0708-0095

9

24

1з

КМН-10910 9А 36В/АС3 1НО TDM

SQ0708-0096

36

КМН-10910 9А 110В/АС3 1НО TDM

SQ0708-0001

110

КМН-10910 9А 230В/АС3 1НО TDM

SQ0708-0002

230

КМН-10910 9А 400В/АС3 1НО TDM

SQ0708-0003

400

КМН-10911 9А 110В/АС3 1НЗ TDM

SQ0708-0097

110

1р

КМН-10911 9А 230В/АС3 1НЗ TDM

SQ0708-0004

230

КМН-10911 9А 400В/АС3 1НЗ TDM

SQ0708-0005

400

КМН-11210 12А 24В/АС3 1НО TDM

SQ0708-0098

12

24

1з

КМН-11210 12А 36В/АС3 1НО TDM

SQ0708-0099

36

КМН-11210 12А 110В/АС3 1НО TDM

SQ0708-0100

110

КМН-11210 12А 230В/АС3 1НО TDM

SQ0708-0006

230

КМН-11210 12А 400В/АС3 1НО TDM

SQ0708-0007

400

КМН-11211 12А 110В/АС3 1НЗ TDM

SQ0708-0101

110

1р

КМН-11211 12А 230В/АС3 1НЗ TDM

SQ0708-0008

230

КМН-11211 12А 400В/АС3 1НЗ TDM

SQ0708-0009

400

КМН-11810 18А 24В/АС3 1НО TDM

SQ0708-0102

18

24

1з

КМН-11810 18А 36В/АС3 1НО TDM

SQ0708-0103

36

КМН-11810 18А 110В/АС3 1НО TDM

SQ0708-0104

110

КМН-11810 18А 230В/АС3 1НО TDM

SQ0708-0010

230

КМН-11810 18А 400В/АС3 1НО TDM

SQ0708-0011

400

КМН-11811 18А 110В/АС3 1НЗ TDM

SQ0708-0105

110

1р

КМН-11811 18А 230В/АС3 1НЗ TDM

SQ0708-0012

230

КМН-11811 18А 400В/АС3 1НЗ TDM

SQ0708-0013

400

КМН-22510 25А 24В/АС3 1НО TDM

SQ0708-0106

25

24

1з

КМН-22510 25А 36В/АС3 1НО TDM

SQ0708-0107

36

КМН-22510 25А 110В/АС3 1НО TDM

SQ0708-0045

110

КМН-22510 25А 230В/АС3 1НО TDM

SQ0708-0014

230

КМН-22510 25А 400В/АС3 1НО TDM

SQ0708-0015

400

КМН-22511 25А 110В/АС3 1НЗ TDM

SQ0708-0108

110

1р

КМН-22511 25А 230В/АС3 1НЗ TDM

SQ0708-0016

230

КМН-22511 25А 400В/АС3 1НЗ TDM

SQ0708-0017

400

КМН-23210 32А 36В/АС3 1НО TDM

SQ0708-0109

32

36

1з

КМН-23210 32А 110В/АС3 1НО TDM

SQ0708-0110

110

КМН-23210 32А 230В/АС3 1НО TDM

SQ0708-0018

230

КМН-23210 32А 400В/АС3 1НО TDM

SQ0708-0019

400

КМН-23211 32А 110В/АС3 1НЗ TDM

SQ0708-0111

110

1р

КМН-23211 32А 230В/АС3 1НЗ TDM

SQ0708-0020

230

КМН-23211 32А 400В/АС3 1НЗ TDM

SQ0708-0021

400

Ассортимент

Наименование параметра

Значение

Типоисполнение

КМН-

10910

КМН-

10911

КМН-

11210

КМН-

11211

КМН-

11810

КМН-

11811

КМН-

22510

КМН-

22511

КМН-

23210

КМН-

23211

КМН-

34012

КМН-

35012

КМН-

46512

КМН-

48012

КМН-

49512

Мощность рассеяния при

Iе, Вт/полюс

АС-3

0,2

0,36

0,8

1,25

2

2,4

3,7

4,2

5,1

7,2

АС-1

1,56

2,5

3,2

5

5,4

9,6

6,4

12,5

Номинальное напряжение катушки управления

Uс, В~

24; 36; 110; 230; 400

Диапазоны напряжения

управления

срабатывание

(0,8–1,1) Uc

отпускание

(0,3–0,6) Uc

Мощность потребления

катушки при Uс, ВА

срабатыв. cos φ = 0,75

60

90

200

удержание cos φ = 0,3

7

7,5

20

Время срабатывания, мс

замыкание

12–22

15–24

20–26

20–35

размыкание

4-19

5–19

8–12

6–20

Коммутационная

износоустойчивость, млн

циклов

АС-3

1,5

1,1

1,0

1,0

1,0

1,0

0,9

0,7

АС-1

0,55

0,7

1

1,3

1,3

1,4

0,7

1,2

Механическая износоустойчивость, млн циклов

15

12

10

10

10

5

4

Мощность тепловых потерь, Вт

3

3,5

10

tdme.ru

387

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0708-0095

40

14,5

400

200

190

SQ0708-0096
SQ0708-0001
SQ0708-0002
SQ0708-0003
SQ0708-0097


Наименование

Артикул

Номинальный

рабочий ток, А

Номинальное напряжение

катушек управления, В

Количество и

вид контактов

КМН-34012 40А 110В/АС3 1НО;1НЗ TDM

SQ0708-0112

40

110

1з+1р

КМН-34012 40А 230В/АС3 1НО;1НЗ TDM

SQ0708-0022

230

КМН-34012 40А 400В/АС3 1НО;1НЗ TDM

SQ0708-0023

400

КМН-35012 50А 110В/АС3 1НО;1НЗ TDM

SQ0708-0113

50

110

КМН-35012 50А 230В/АС3 1НО;1НЗ TDM

SQ0708-0024

230

КМН-35012 50А 400В/АС3 1НО;1НЗ TDM

SQ0708-0025

400

КМН-46512 65А 110В/АС3 1НО;1НЗ TDM

SQ0708-0114

65

110

1з+1р

КМН-46512 65А 230В/АС3 1НО;1НЗ TDM

SQ0708-0026

230

КМН-46512 65А 400В/АС3 1НО;1НЗ TDM

SQ0708-0027

400

КМН-48012 80А 110В/АС3 1НО;1НЗ TDM

SQ0708-0115

80

110

КМН-48012 80А 230В/АС3 1НО;1НЗ TDM

SQ0708-0028

230

КМН-48012 80А 400В/АС3 1НО;1НЗ TDM

SQ0708-0029

400

КМН-49512 95А 110В/АС3 1НО;1НЗ TDM

SQ0708-0116

95

110

КМН-49512 95А 230В/АС3 1НО;1НЗ TDM

SQ0708-0030

230

КМН-49512 95А 400В/АС3 1НО;1НЗ TD

SQ0708-0031

400

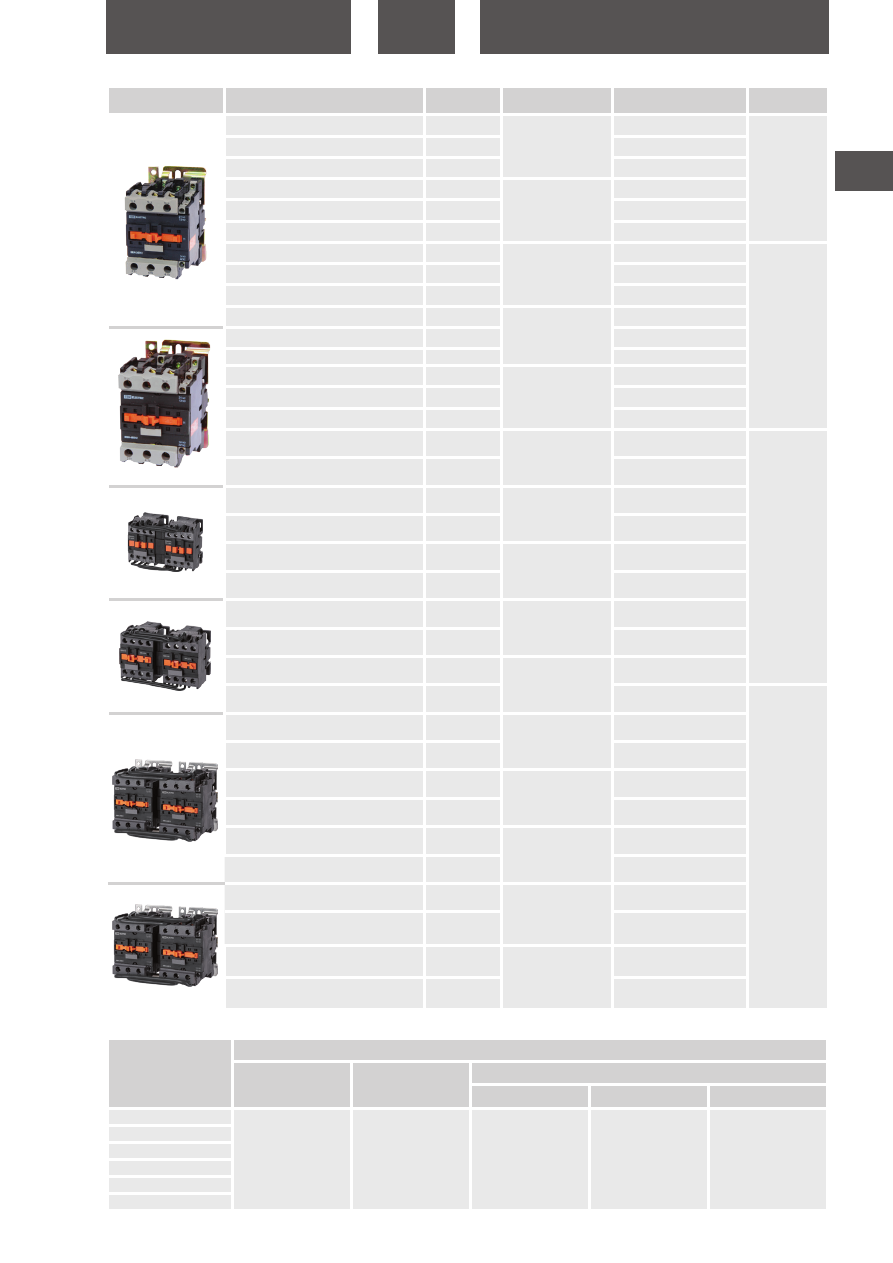

Контактор КМН-10930 реверс 9А 230В/

АС3 2НО TDM

SQ0761-0001

9

230

2НО

Контактор КМН-10930 реверс 9А 400В/

АС3 2НО TDM

SQ0761-0002

400

Контактор КМН-11230 реверс 12А

230В/АС3 2НО TDM

SQ0761-0003

12

230

Контактор КМН-11230 реверс 12А

400В/АС3 2НО TDM

SQ0761-0004

400

Контактор КМН-11830 реверс 18А

230В/АС3 2НО TDM

SQ0761-0005

18

230

Контактор КМН-11830 реверс 18А

400В/АС3 2НО TDM

SQ0761-0006

400

Контактор КМН-22530 реверс 25А

230В/АС3 2НО TDM

SQ0761-0007

25

230

Контактор КМН-22530 реверс 25А

400В/АС3 2НО TDM

SQ0761-0008

400

Контактор КМН-23230 реверс 32А

230В/АС3 2НО TDM

SQ0761-0009

32

230

Контактор КМН-23230 реверс 32А

400В/АС3 2НО TDM

SQ0761-0010

400

2НО; 2НЗ

Контактор КМН-34032 реверс 40А

230В/АС3 2НО; 2НЗ TDM

SQ0761-0011

40

230

Контактор КМН-34032 реверс 40А

400В/АС3 2НО; 2НЗ TDM

SQ0761-0012

400

Контактор КМН-35032 реверс 50А

230В/АС3 2НО; 2НЗ TDM

SQ0761-0013

50

230

Контактор КМН-35032 реверс 50А

400В/АС3 2НО; 2НЗ TDM

SQ0761-0014

400

Контактор КМН-36532 реверс 65А

230В/АС3 2НО; 2НЗ TDM

SQ0761-0015

65

230

Контактор КМН-36532 реверс 65А

400В/АС3 2НО; 2НЗ TDM

SQ0761-0016

400

Контактор КМН-38032 реверс 80А

230В/АС3 2НО; 2НЗ TDM

SQ0761-0017

80

230

Контактор КМН-38032 реверс 80А

400В/АС3 2НО; 2НЗ TDM

SQ0761-0018

400

Контактор КМН-39532 реверс 95А

230В/АС3 2НО; 2НЗ TDM

SQ0761-0019

95

230

Контактор КМН-39532 реверс 95А

400В/АС3 2НО; 2НЗ TDM

SQ0761-0020

400

tdme.ru

388

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0708-0004

40

14,5

400

200

190

SQ0708-0005

SQ0708-0098

SQ0708-0099

SQ0708-0100

SQ0708-0006

SQ0708-0007

SQ0708-0101

SQ0708-0008

SQ0708-0009

SQ0708-0102

SQ0708-0103

SQ0708-0104

SQ0708-0010

SQ0708-0011

SQ0708-0105

SQ0708-0012

SQ0708-0013

SQ0708-0106

25

13,5

450

295

120

SQ0708-0107

SQ0708-0045

SQ0708-0014

SQ0708-0015

SQ0708-0108

SQ0708-0016

SQ0708-0017

SQ0708-0109

SQ0708-0110

SQ0708-0018

SQ0708-0019

SQ0708-0111

SQ0708-0020

SQ0708-0021

SQ0708-0112

10

13,5

430

275

130

SQ0708-0022

SQ0708-0023

SQ0708-0113

SQ0708-0024

SQ0708-0025

SQ0708-0114

SQ0708-0026

SQ0708-0027

SQ0708-0115

10

15

470

280

145

SQ0708-0028

SQ0708-0029

SQ0708-0116

SQ0708-0030

SQ0708-0031

SQ0761-0001

20

15

400

232

190

SQ0761-0002
