TDM ELECTRIC: светотехника. Каталог продукции (2022 год)

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

496

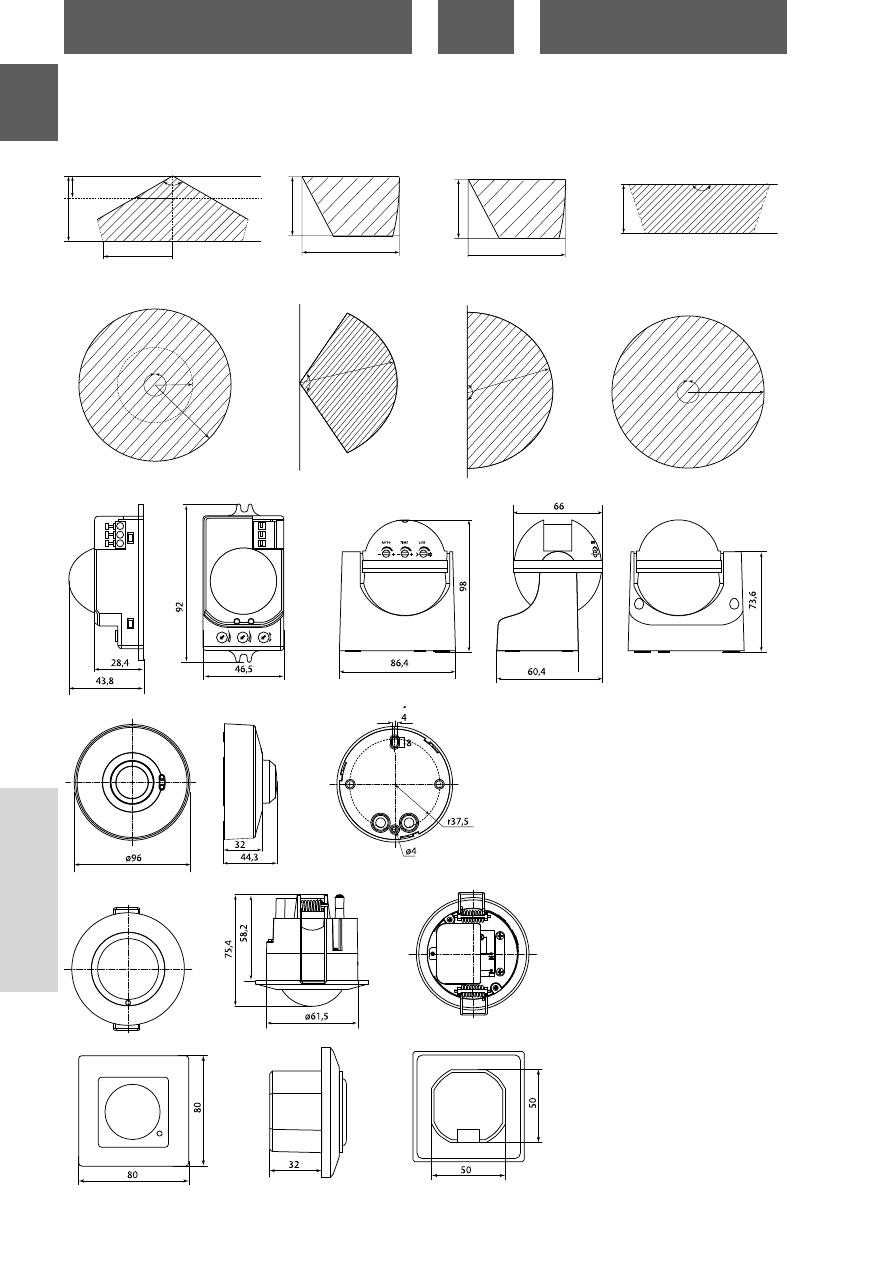

УПРАВЛЕНИЕ СВЕТОМ

ДДМ-03П

ДДМ-04Т

ДДМ-05В

Габаритные размеры

(мм)

ДДМ-01

ДДМ-02С

Зона обнаружения

по горизонтали (вид сверху)

ДДМ-01

(установка на потолок)

Зона обнаружения

по вертикали (вид сбоку)

l=2 м

l=6 м

r=7 м

r=3,46 м

120°

Зона обнаружения

по горизонтали (вид сверху)

r=8 м

120°

ДДМ-01

(установка на стену)

Зона обнаружения

по вертикали (вид сбоку)

r=8 м

l=1,8–4 м

360°

r=3,46 м (при l=2 м)

r=7

м (п

ри l=

6 м

)

ДДМ-03П, ДДМ-04Т

(установка на потолок)

Зона обнаружения

по вертикали (вид сбоку)

360°

r=8 м

180°

r=8 м

l=3,5 м

Зона обнаружения по

горизонтали (вид сверху)

ДДМ-02К, ДДМ-05В

(установка на стену)

Зона обнаружения

по вертикали (вид сбоку)

180°

r=15 м

l=1,8–4 м

Зона обнаружения

по горизонтали (вид сверху)

Зоны обнаружения датчиков

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

497

УПРАВЛЕНИЕ СВЕТОМ

Назначение

• Для автоматического включения и выключения нагрузки при

появлении движущихся объектов в зоне обнаружения датчика.

Применение

Включение освещения в помеще-

нии при открытии раздвижной

двери.

Предотвращение поражения

электрическим током при попыт-

ке включения света мокрой

рукой: включение подсветки

рабочей зоны на кухне по движе-

нию ладони.

Включение сигнализации при

открытии окна.

Контроль движения продукции

на конвейере на производстве.

Контроль положения подвиж-

ных механизмов в пространстве:

лифтовое и подъемное оборудо-

вание, ворота с автоматическими

приводами и др.

Материалы

• Корпус датчика выполнен из не поддерживающего горение

пластика.

Конструкция

• Внутри выносного сенсора расположены передатчик и прием-

ник. Поток излучения от передатчика попадает на поверхность

объекта, от которого происходит его отражение в различных

направлениях. Распределение отраженного потока определя-

ется оптическими свойствами объекта. Часть потока возвраща-

ется обратно в приемник, вызывая его срабатывание.

• ДДК-01 – включает нагрузку при первом приближении объекта,

выключает при повторном приближении объекта.

• ДДК-02 – включает нагрузку при удалении объекта, выключает

при приближении.

Преимущества

Датчики срабатывают на движе-

ние любых объектов, находящих-

ся на расстоянии до 6 см.

Выносной датчик имеет компакт-

ные размеры и малозаметен.

Длина провода от корпуса до

выносного датчика – 1,5 метра,

при необходимости ее можно

увеличить до 50 метров, исполь-

зуя любой трехжильный провод.

Комплектация

• Датчик движения ДДК.

• Упаковочная коробка.

• Руководство по эксплуатации. Паспорт.

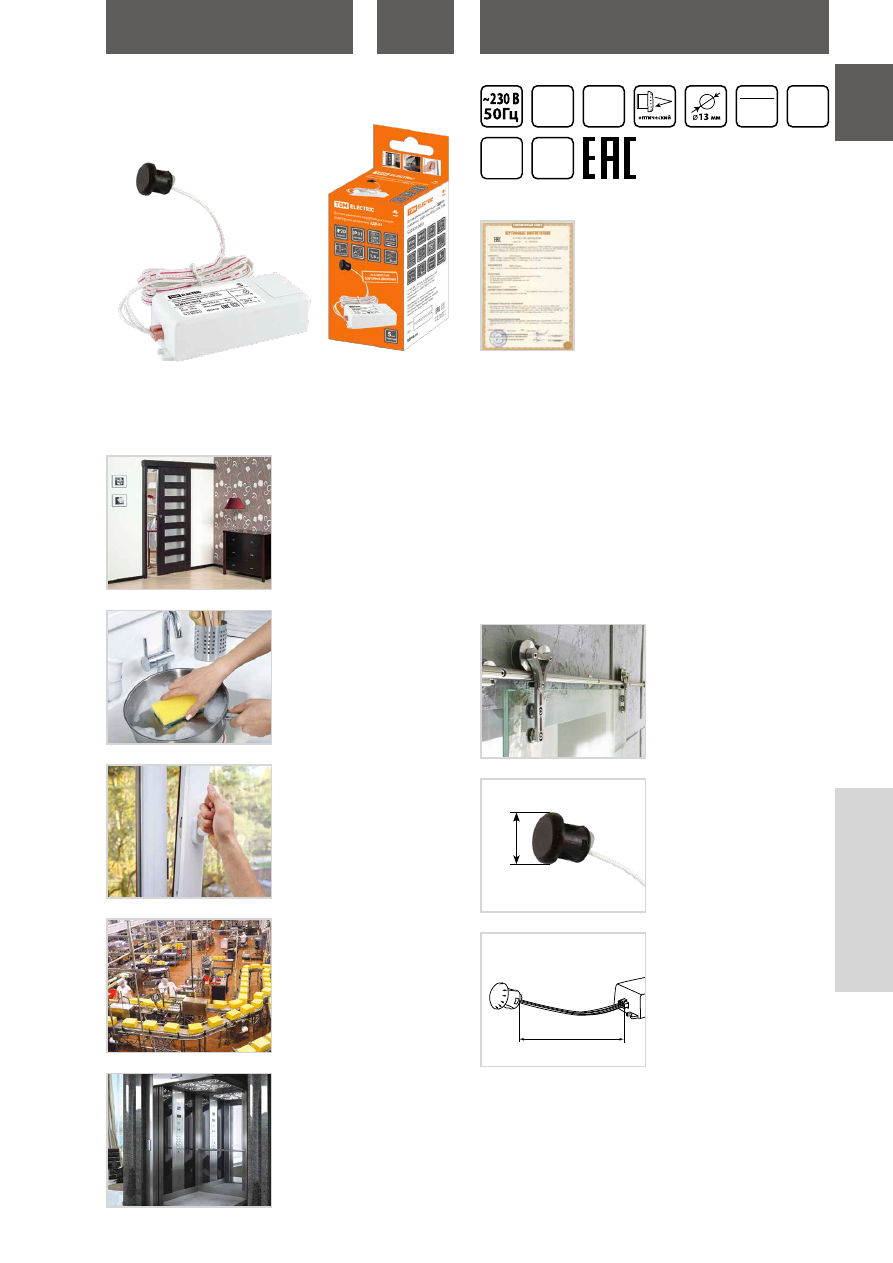

ДАТЧИКИ ДВИЖЕНИЯ НА КОРОТКУЮ ДИСТАНЦИЮ

СЕРИИ

ДДК

(ОПТИЧЕСКИЕ)

Сертификат ТР ТС

IP20

корпус

IP31

датчик

от 1 Вт

до 500 Вт

мощность

нагрузки

провод

1,5 м

1,5-50 м

D=17 мм

гарантия

лет

+50 ˚C

–20 ˚C

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

498

УПРАВЛЕНИЕ СВЕТОМ


Наименование

Артикул

Максимальная

мощность нагрузки, Вт

Дальность

обнаружения, м

Логика

срабатывания

Степень защиты

корпуса/датчика

Датчик движения коротк.дист. ДДК-01

SQ0324-0033

500

0,06

повторное

движение

IP20/IP31

Датчик движения коротк.дист. ДДК-02

SQ0324-0034

открывание/

закрывание

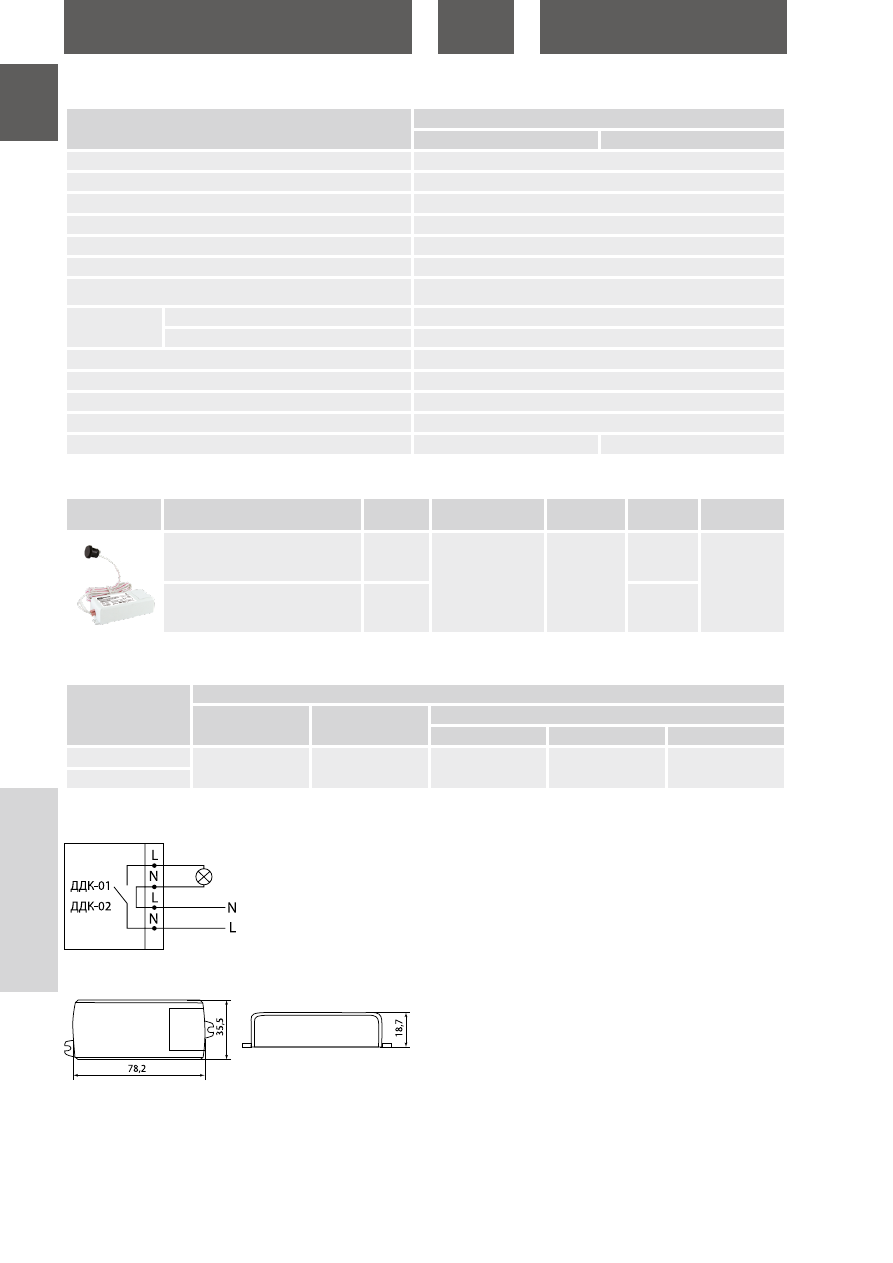

Наименование параметра

Значение

ДДК-01

ДДК-02

Тип датчика

оптический

Номинальное напряжение, В

230

Номинальная частота, Гц

Максимальная суммарная мощность нагрузки ламп накаливания, Вт

500

Максимальная суммарная мощность нагрузки люминесцентных ламп, Вт

300

Дальность обнаружения, см

Собственная потребляемая мощность (в режиме работы / в режиме

ожидания), Вт

0,45/0,1

Степень защиты

корпуса

IP20

датчика

IP31

Цвет

белый

Диапазон рабочих температур, °С

от -20 до +50

Длина провода от корпуса до датчика

1,5

Диаметр установочного отверстия внешнего датчика, мм

Логика срабатывания датчика

повторное движение

открывание/закрывание

Упаковка

Технические характеристики

Ассортимент

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0324-0033

100

7,5

410

295

285

SQ0324-0034

Схема подключения к сети

Габаритные размеры

(мм)

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

500

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

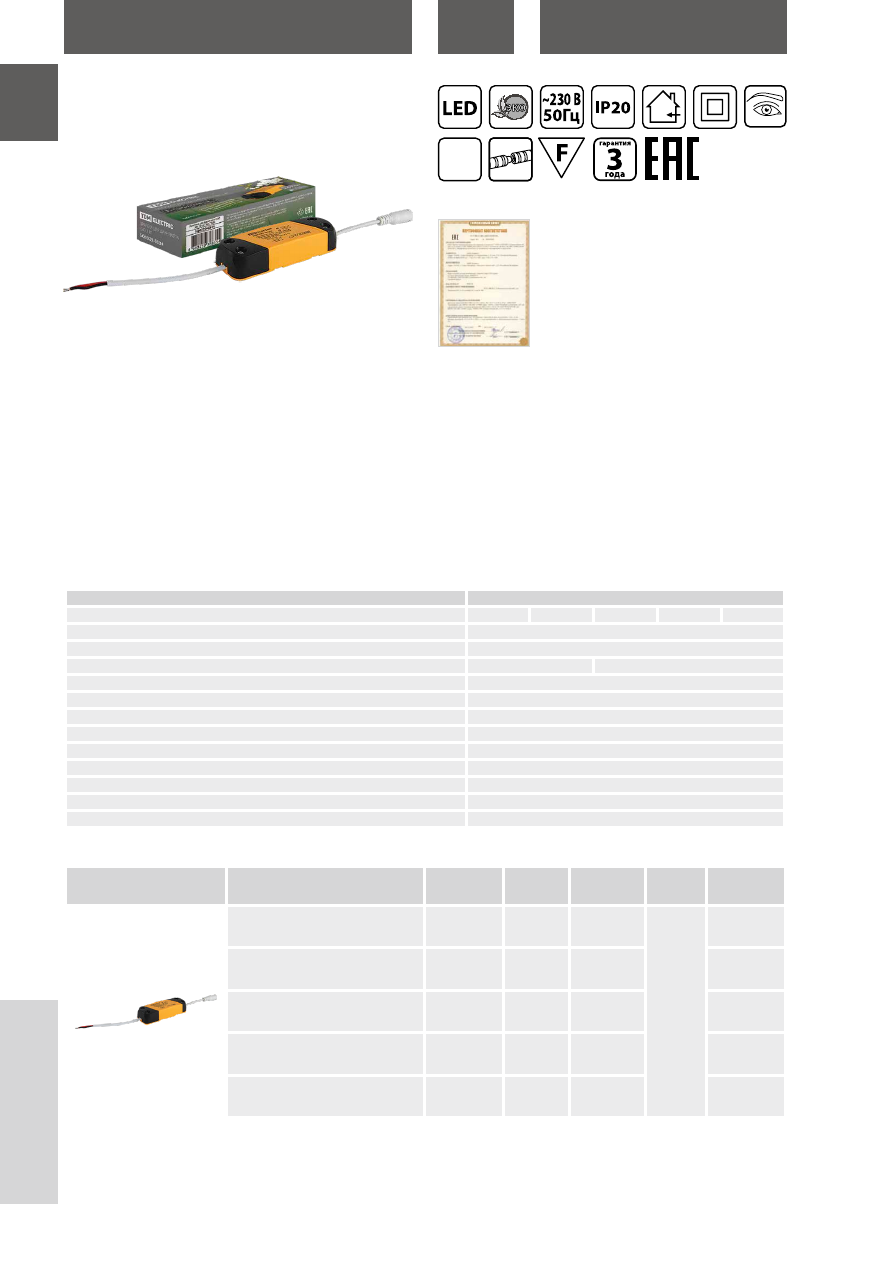

ДРАЙВЕРЫ ДЛЯ ДАУНЛАЙТОВ СЕРИИ

СВО

Назначение

• Для подключения светодиодных светильников к сети 230 В.

Применение

• Применяются со светодиодными светильниками типа даунлайт.

Материалы

• Корпус из негорючего поликарбоната.

Конструкция

• На выходе драйвера находится специальный коннектор для

безопасного соединения со светильником.

Преимущества

• Широкий диапазон входных напряжений 85-265 В.

• Простота и удобство монтажа.

• Широкий модельный ряд.

• Гарантия 3 года.

Технические характеристики

Ассортимент


Наименование

Артикул

Мощность,

Вт

Диапазон

выходных

напряжений, В

Выходной

ток, мА

Масса одного

драйвера, кг

Драйвер для светильника 3Вт вх.АС

85-265В вых.DC 8-10В 300мА IP20 с

разъемом 5,5*2,1мм (мама) TDM

SQ0329-0534

8-10

300

0,032

Драйвер для светильника 6Вт вх.АС

85-265В вых.DC 15-18В 300мА IP20 с

разъемом 5,5*2,1мм (мама) TDM

SQ0329-0542

15-18

0,035

Драйвер для светильника 12Вт вх.АС

85-265В вых.DC 33-37В 300мА IP20 с

разъемом 5,5*2,1мм (мама) TDM

SQ0329-0535

33-37

0,048

Драйвер для светильника 18Вт вх.АС

85-265В вых.DC 48-52В 300мА IP20 с

разъемом 5,5*2,1мм (мама) TDM

SQ0329-0536

48-52

0,057

Драйвер для светильника 24Вт вх.АС

85-265В вых.DC 65-70В 300мА IP20 с

разъемом 5,5*2,1мм (мама) TDM

SQ0329-0537

65-70

0,068

Наименование параметра

Значение

Мощность, Вт

Номинальное напряжение, В

АС 85-265

Номинальная частота, Гц

Коэффициент мощности (cosφ)

>0,8

>0,9

Коэффициент пульсаций

<1%

Степень защиты

IP20

Климатическое исполнение

УХЛ4

Диапазон рабочих температур, °С

от –20 до +50

Максимальная температура на корпусе, °C

Класс защиты от поражения электрическим током

Сечение подключаемых проводов, мм²

0,75

Защита от повышенного напряжения

есть

Тип коннектора

DC 5,5х2,1 мм (мама)

Сертификат ТР ТС

+45 ˚C

–15 ˚C

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

501

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

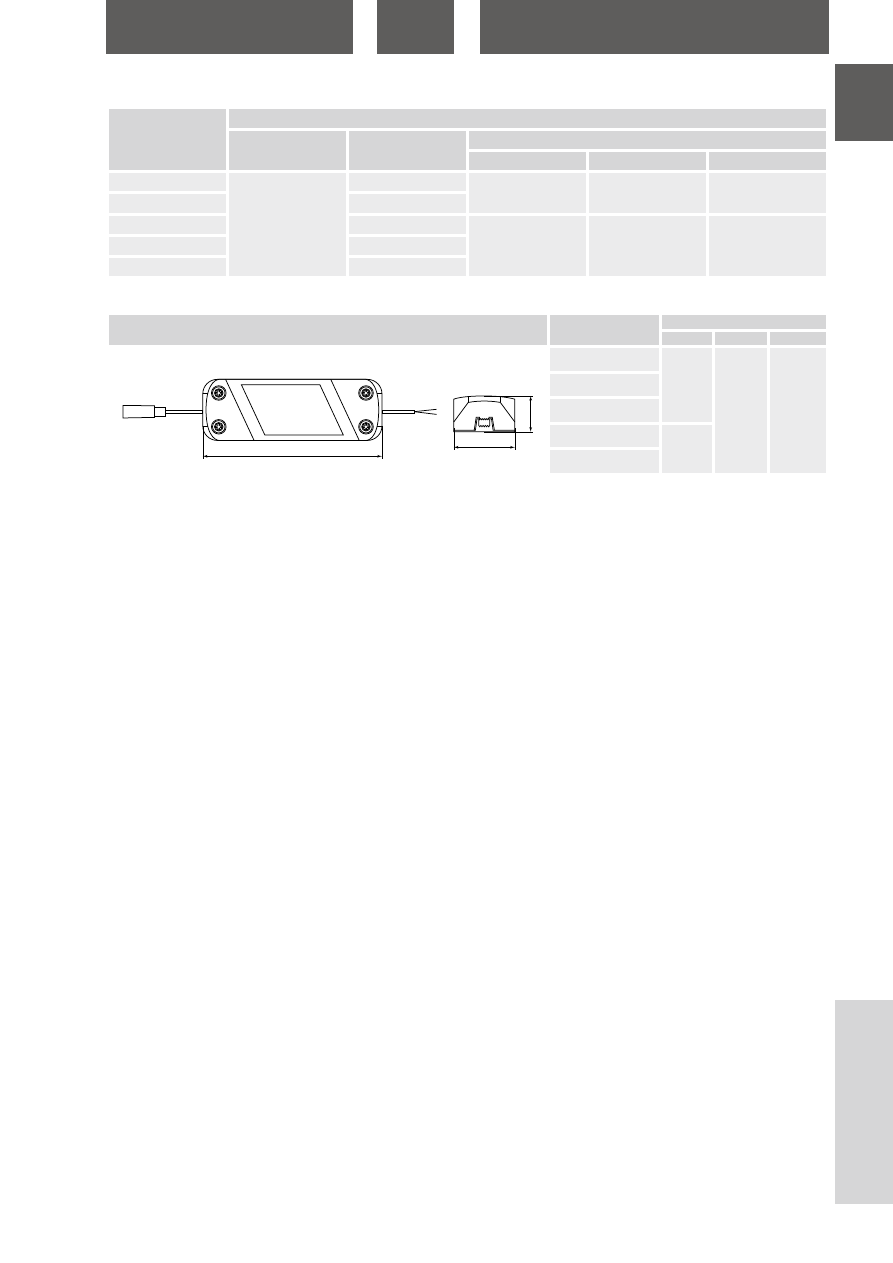

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0329-0534

100

220

280

SQ0329-0542

4,3

SQ0329-0535

5,6

260

220

280

SQ0329-0536

6,5

SQ0329-0537

7,6

Габаритные размеры

Чертеж

Артикул

Размер, мм

SQ0329-0534

SQ0329-0542

SQ0329-0535

SQ0329-0536

105

SQ0329-0537

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

502

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

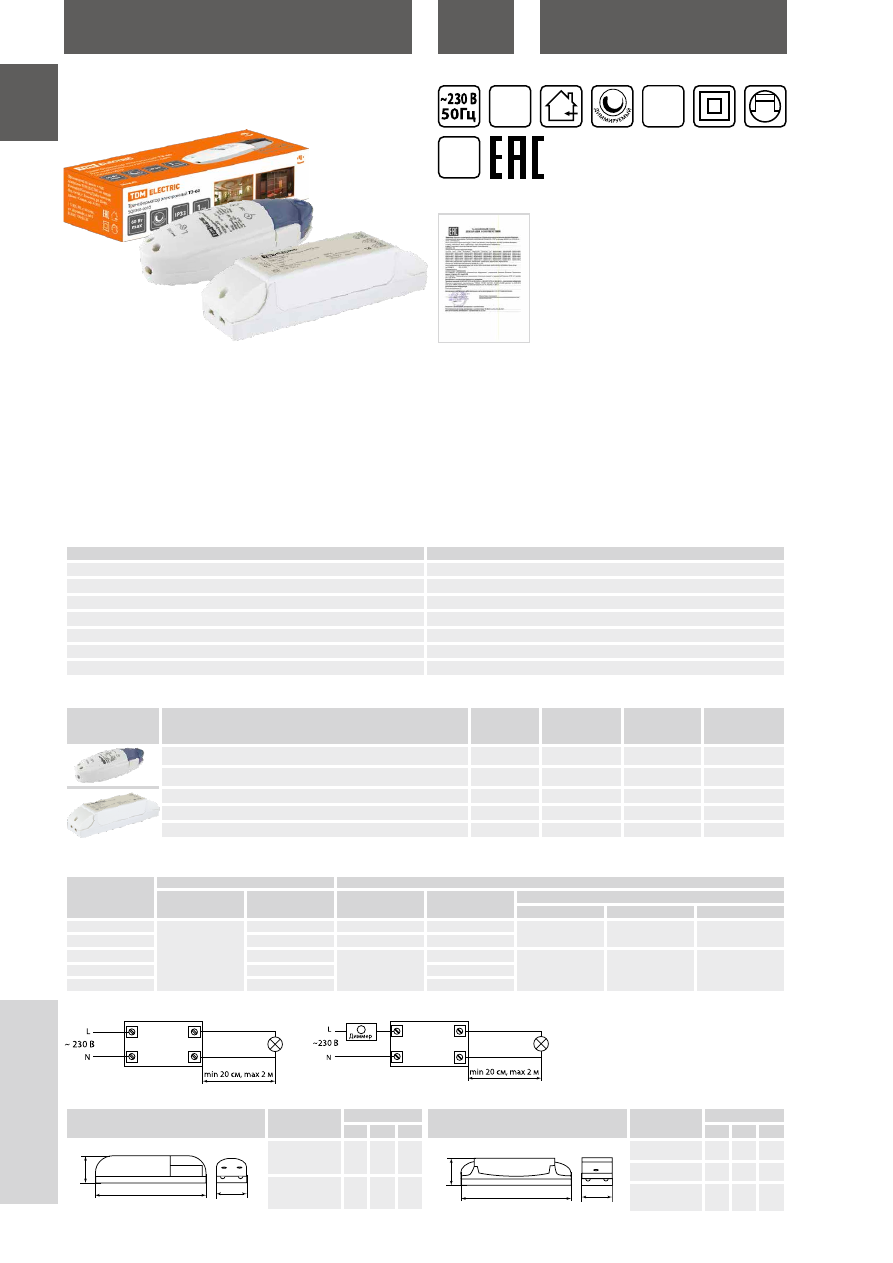

ТРАНСФОРМАТОРЫ ЭЛЕКТРОННЫЕ СЕРИИ

ТЭ

ДЛЯ НИЗКОВОЛЬТНЫХ ГАЛОГЕННЫХ ЛАМП

Назначение

• Для преобразования входящего сетевого напряжения 230 В в

напряжение 12 В, необходимого для питания низковольтных

галогенных ламп.

Применение

• Для подключения низковольтных галогенных ламп.

Материалы

• Корпус электронных трансформаторов – пластик.

Преимущества

• Компактные размеры позволяют разместить трансформатор в

стеновых, потолочных и мебельных нишах при монтаже встро-

енного освещения.

• Возможность использования с диммером.

• Защита от короткого замыкания.

• Защита от перегрузок.

• Закрытая клеммная колодка.

• Наличие отверстий на корпусе для крепления трансформатора

к поверхности.

• Яркая информативная индивидуальная упаковка в фирменном

стиле ТМ TDM ELECTRIC.

Технические характеристики

Ассортимент


Наименование

Артикул

Максимальная

суммарная

мощность, Вт

Входной ток, А

Выходной

ток, А

Трансформатор электронный ТЭ-60 220В/12В 20-60Вт TDM

SQ0360-0010

0,26

5,00

Трансформатор электронный ТЭ-105 220В/12В 35-105Вт TDM

SQ0360-0011

105

0,46

8,75

Трансформатор электронный ТЭ-150 220В/12В 50-150Вт TDM

SQ0360-0012

150

0,65

12,50

Трансформатор электронный ТЭ-200 220В/12В 70-200Вт TDM

SQ0360-0013

200

0,87

16,70

Трансформатор электронный ТЭ-250 220В/12В 80-250Вт TDM

SQ0360-0014

250

1,09

20,83

Электрические схемы подключения

Габаритные размеры

Упаковка

Чертеж

Артикул

Размер, мм

SQ0360-0010

110

SQ0360-0011

Чертеж

Артикул

Размер, мм

SQ0360-0012

170

SQ0360-0013

165

SQ0360-0014

104

Наименование параметра

Значение

Номинальное напряжение, В

220–240

Напряжение на выходе, В

Номинальная частота, Гц

Коэффициент мощности (cosφ)

>0,98

Максимальная температура корпуса, °С

+80

Диапазон рабочих температур, °С

от –20 до +50

Степень защиты

IP33

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0360-0010

0,80

100

8,5

520

185

260

SQ0360-0011

0,95

100

9,5

SQ0360-0012

2,30

11,5

380

280

230

SQ0360-0013

2,50

12,5

SQ0360-0014

2,70

13,5

гарантия

год

IP33

+50 ˚C

–20 ˚C

Декларация ТР ТС

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

503

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

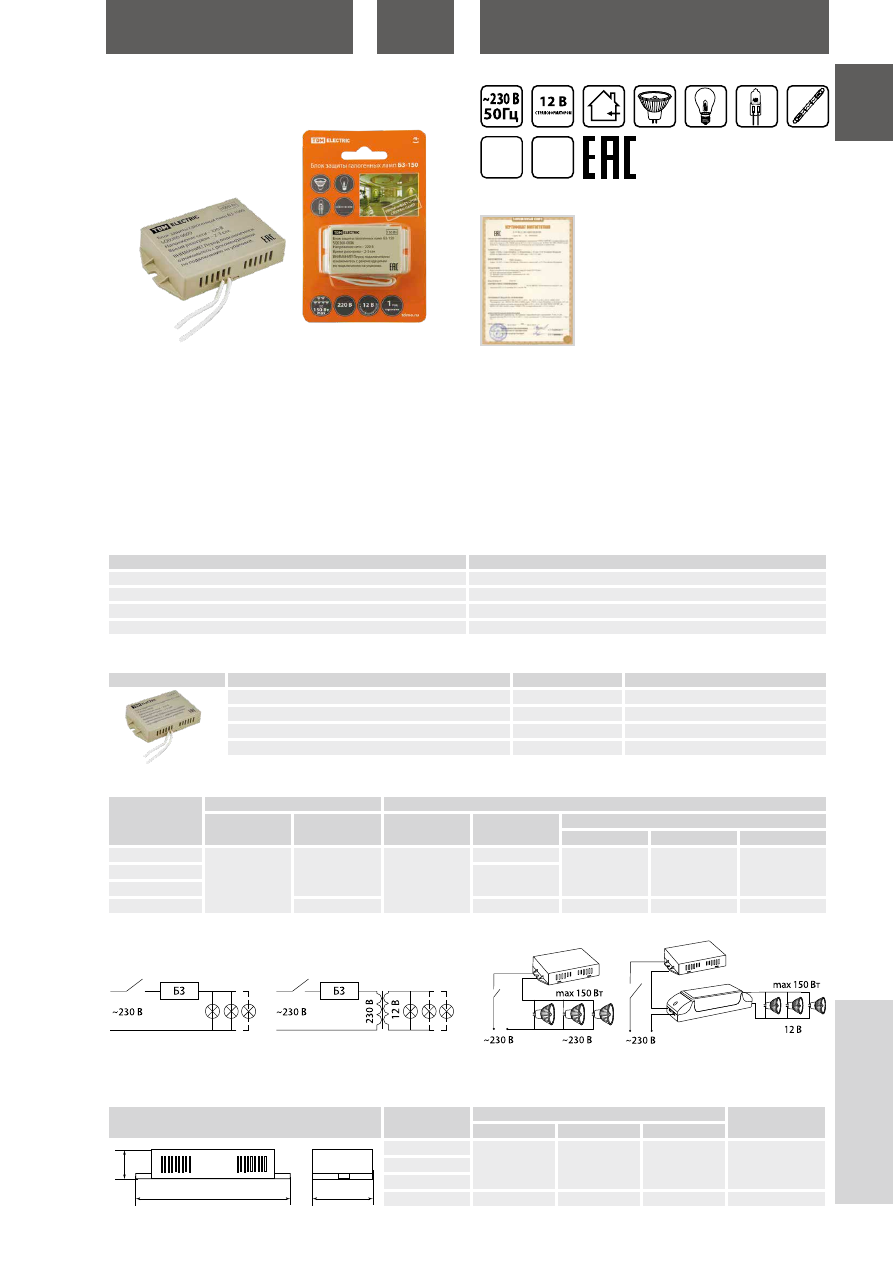

БЛОКИ ЗАЩИТЫ СЕРИИ

БЗ

ДЛЯ ГАЛОГЕННЫХ ЛАМП

Сертификат ТР ТС

Назначение

Для защиты галогенных ламп и ламп накаливания от скачков

напряжения в электросети:

• Обеспечивают подачу стабильного напряжения во время рабо-

ты ламп.

• Обеспечивают плавный пуск, наращивая пусковой ток посте-

пенно.

Применение

• Для плавного включения галогенных ламп и ламп накаливания.

• Монтируется в электрическую цепь.

Материалы

• Корпус блоков защиты из пластика.

Преимущества

• Увеличивают срок службы ламп, обеспечивая плавное включе-

ние лампы и подачу стабильного напряжения.

• Яркая индивидуальная упаковка-блистер в фирменном стиле

ТМ TDM ELECTRIC.

Наименование параметра

Значение

Номинальное напряжение, В

230 и 12 (с трансформатором)

Номинальная частота, Гц

Диапазон рабочих температур, °С

от +5 до +40

Время разогрева, с

2–3

Технические характеристики

Ассортимент


Наименование

Артикул

Максимальная суммарная мощность, Вт

Блок защиты БЗ-150 для ламп 25 - 150 Вт TDM

SQ0360-0006

150

Блок защиты БЗ-300 для ламп 25 - 300 Вт TDM

SQ0360-0007

300

Блок защиты БЗ-500 для ламп 50 - 500 Вт TDM

SQ0360-0008

500

Блок защиты БЗ-1000 для ламп 50 - 1000 Вт TDM

SQ0360-0009

1000

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0360-0006

0,30

200

5,5

505

285

185

SQ0360-0007

6,4

SQ0360-0008
SQ0360-0009

0,35

11,3

470

380

230

Упаковка

Электрические схемы подключения

БЗ подключается последовательно с осветительными устройствами.

Подключение

ламп 230 В

Подключение ламп 12 В

через трансформатор

Рассчитан на работу с лампами 12 В (с понижающим

трансформатором) и 230 В.

Габаритные размеры

Чертеж

Артикул

Размер, мм

Масса изделия, кг

SQ0360-0006

0,030

SQ0360-0007
SQ0360-0008
SQ0360-0009

0,035

гарантия

год

+40 ˚C

+5 ˚C

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

504

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

Назначение

• Преобразуют параметры входящего сетевого напряжения

230 В в рабочее напряжение люминесцентных ламп.

Применение

• Комплектация светильников с линейной и неинтегрированной

компактной люминесцентной лампой.

Материалы

• Корпус из ударопрочного негорючего пластика.

• Корпус EB-T8-236-EA2С – металл.

Преимущества

• Широкий диапазон рабочих напряжений: 176–264 В.

• Высокий коэффициент мощности – 0,97.

• Функция автоматического отключения при выходе из строя

лампы.

• Защита от короткого замыкания.

• Низкий коэффициент пульсаций светового потока.

• Мгновенный старт и бесшумная работа люминесцентных ламп.

• Подключение с помощью быстрозажимных клемм.

• Соответствует европейским стандартам качества.

• Яркая индивидуальная упаковка в фирменном стиле

ТМ TDM ELECTRIC.

Наименование параметра

Значение

Номинальное напряжение, В

176–264

Номинальная частота, Гц

50/60

Коэффициент мощности (cosφ)

0,97

Защита от короткого замыкания

да

Автоматическое отключение при выходе из строя лампы

да

Сечение подключаемых проводников, мм²

от 0,5 до 1,5

Степень защиты

IP20

Климатическое исполнение

УХЛ4

Диапазон рабочих температур, ˚С

от –15 до +40

Максимальная температура на корпусе, не более, ˚С

+60

Срок службы, ч

≥30 000

Технические характеристики

Ассортимент


Наименование

Артикул

Количество

ламп/

Мощность,

Вт/ Тип

цоколя

Срок

службы, ч

Защита от

короткого

замыкания

Используется

с лампами

Электронный пускорегулирующий аппарат EB-T8-118-EA2 TDM

SQ0339-0001

1/18/G13

≥30 000

да

Электронный пускорегулирующий аппарат EB-T8-218-EA2 TDM

SQ0339-0002

2/18/G13

Электронный пускорегулирующий аппарат EB-T8-136-EA2 TDM

SQ0339-0003

1/36/ G13

Электронный пускорегулирующий аппарат EB-T8-236-EA2 TDM

SQ0339-0004

2/36/ G13

Электронный пускорегулирующий аппарат EB-T8-236-EA2С TDM SQ0339-0007

часов

30 000

IP20

от 176

до 264 В

AUTO

+40 ˚C

–15 ˚C

гарантия

год

Сертификат ТР ТС

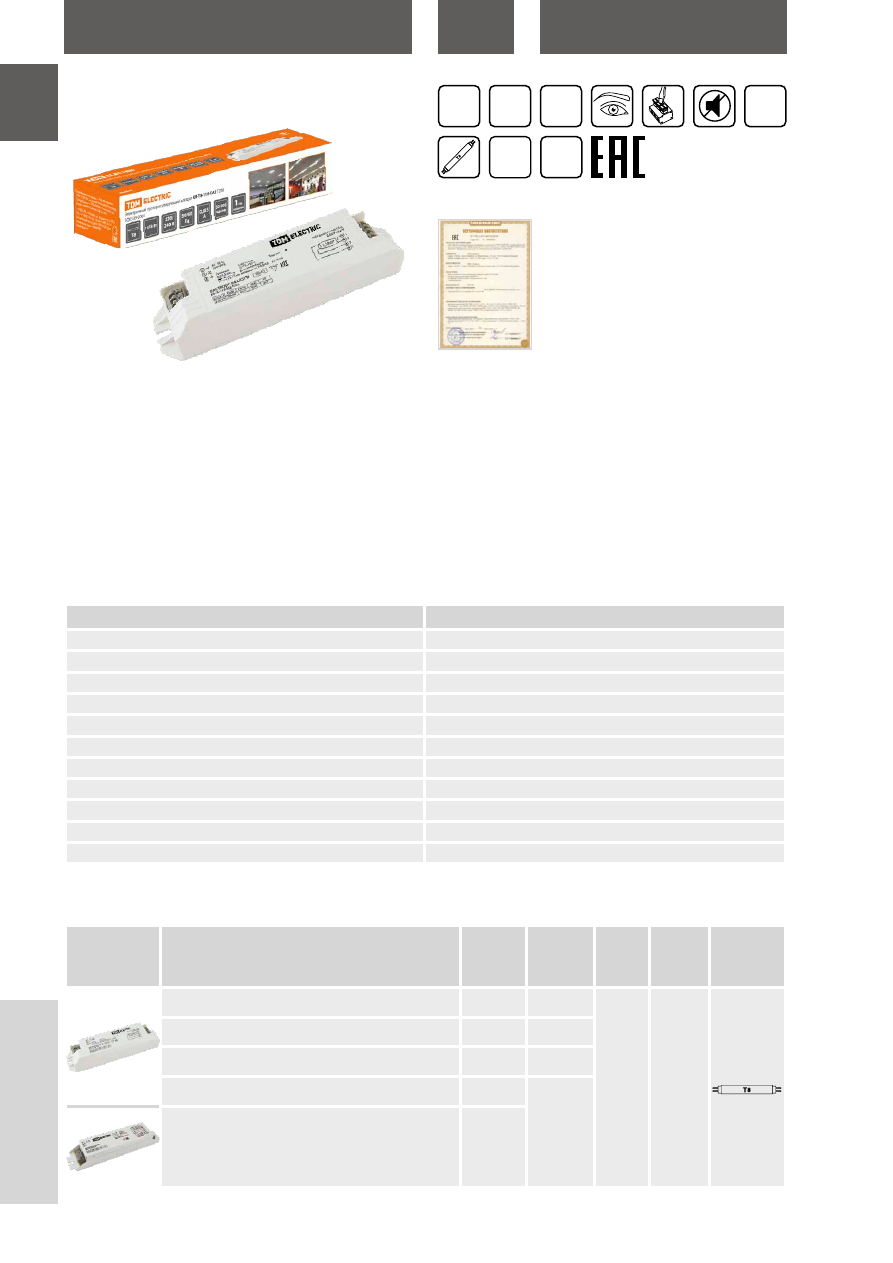

ЭПРА

ДЛЯ ЛЮМИНЕСЦЕНТНЫХ ЛАМП

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

505

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

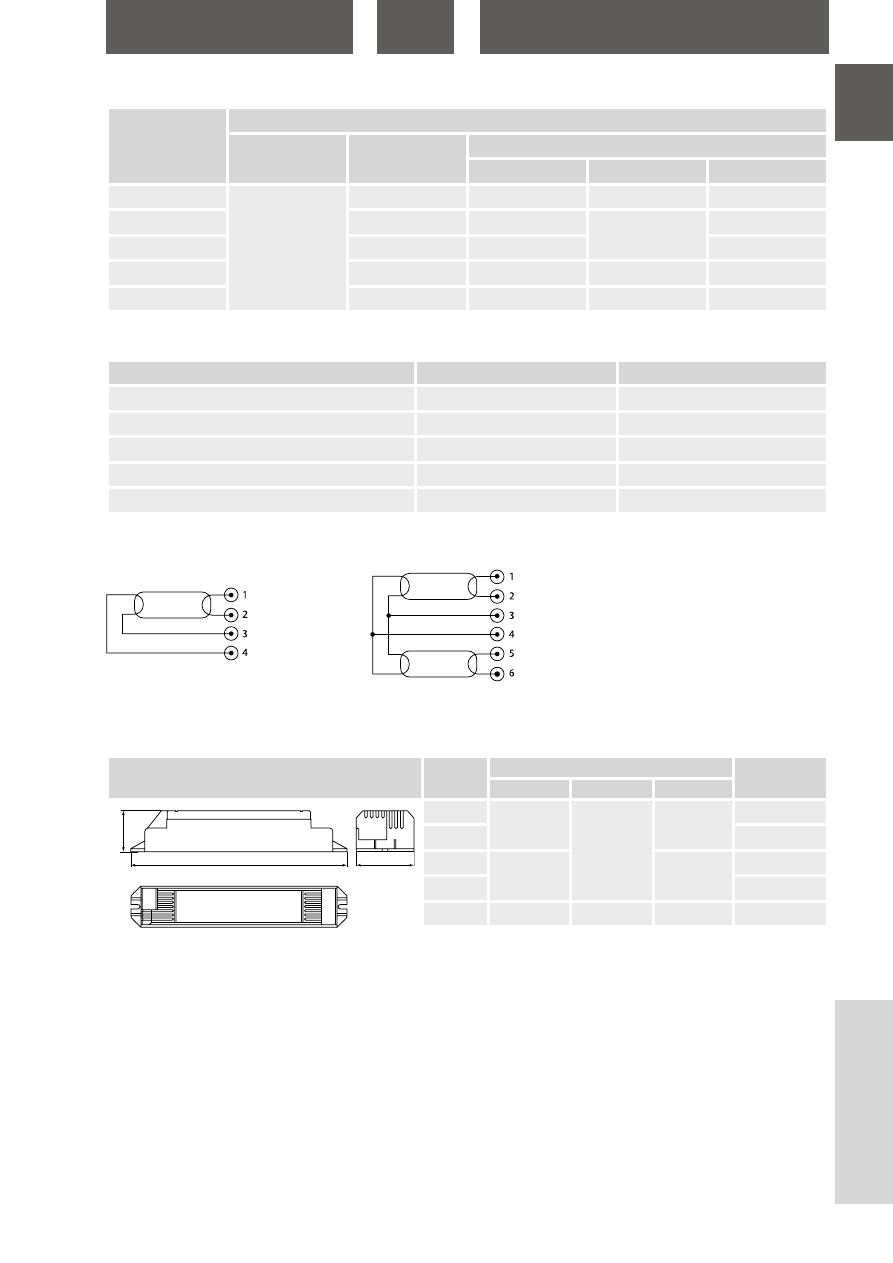

Сравнительная таблица аналогов по сериям

Упаковка

Схемы подключения

Габаритные размеры

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0339-0001

4,5

320

160

230

SQ0339-0002

190

240

440

SQ0339-0003

4,8

180

320

SQ0339-0004

7,2

230

180

450

SQ0339-0007

9,0

160

470

210

TDM ELECTRIC

Vossloh Schwabe

Helvar

EB-T8-118-EA2 TDM

ELXc 136.200

EL1x18s, EL1x18ngn

EB-T8-218-EA2 TDM

ELXc 236.202

EL2x18s, EL2x18ngn

EB-T8-136-EA2 TDM

ELXc 136.200

EL1x36/40/18s, EL1x36ngn

EB-T8-236-EA2 TDM

ELXc 236.202

EL2x36/40s, EL2x36ngn

EB-T8-236-EA2С TDM

ELXc 236.202

EL2x36/40s, EL2x36ngn

Чертеж

Артикул

Размер, мм

Масса изделия, кг

SQ0339-0001

150

0,106

SQ0339-0003

0,158

SQ0339-0002

210

0,116

SQ0339-0004

0,066

SQ0339-0007

185

0,18

SQ0339-0001

SQ0339-0003

1х18, 1х36 G13

2х18, 2х36 G13

SQ0339-0002

SQ0339-0004

SQ0339-0007

ЛАМПА

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

506

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ


Наименование

Артикул

Напряжение, В

Мощность, Вт

Ток, А

Тип

ПРА для ДНаТ/ДРИ-70 Вт встраиваемый TDM

SQ0365-0009

230

1,00

встраиваемый

ПРА для ДНаТ-100 Вт встраиваемый TDM

SQ0365-0002

100

1,10

ПРА для ДНаТ/ДРИ-150 Вт встраиваемый TDM

SQ0365-0003

150

1,80

ПРА для ДНаТ-250 Вт встраиваемый TDM

SQ0365-0004

250

3,00

ПРА для ДНаТ-400 Вт встраиваемый TDM

SQ0365-0005

400

4,20

ПРА для ДРЛ-125 Вт встраиваемый TDM

SQ0365-0006

125

0,97

ПРА для ДРЛ-250 Вт встраиваемый TDM

SQ0365-0007

250

2,13

ПРА для ДРЛ-400 Вт встраиваемый TDM

SQ0365-0008

400

3,25

ИЗУ 70-400 Вт 3-х конт. TDM

SQ0365-0001

от 70 до 400

5,00

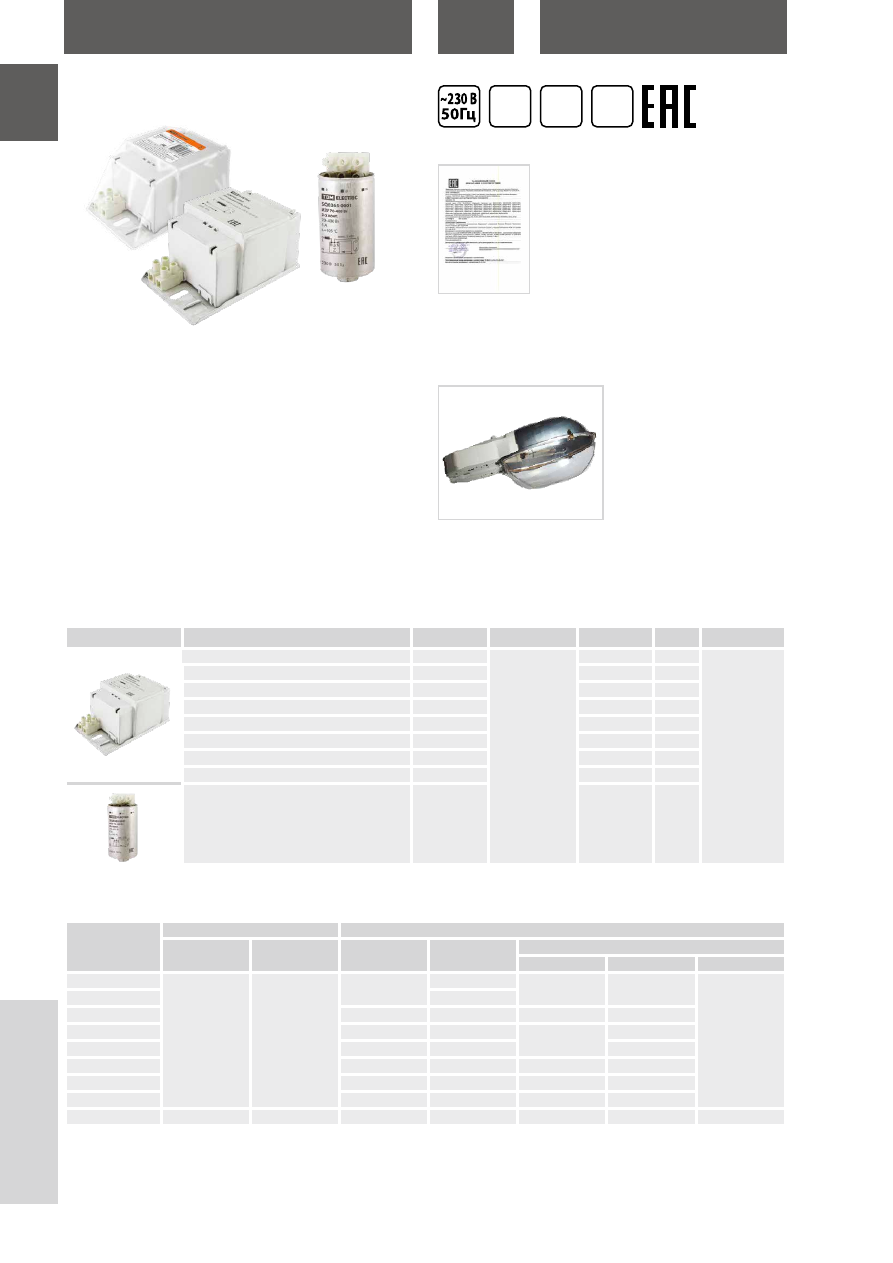

ПРА

ДЛЯ ЛАМП ДРЛ, ДНаТ;

ИЗУ

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0365-0009

–

9,5

350

125

120

SQ0365-0002

SQ0365-0003

280

160

SQ0365-0004

220

190

SQ0365-0005

220

SQ0365-0006

350

130

SQ0365-0007

14,8

280

160

SQ0365-0008

16,0

220

190

SQ0365-0001

1,2

100

13,5

540

210

180

Декларация ТР ТС

Назначение

• Пускорегулирующий аппарат предназначен для обеспечения

режима зажигания и стабилизации тока разрядных ламп высо-

кого и низкого давления при включении их в сеть переменного

тока частотой 50 Гц с номинальным напряжением 230 В.

• Импульсное зажигающее устройство предназначено для запу-

ска газоразрядных ламп.

Материалы

• Металлический корпус.

• Алюминиевая обмотка в ПРА.

Преимущества

• Длительный срок службы.

• Надежность в различных условиях эксплуатации.

Применение

Комплектация уличных светиль-

ников с газоразрядными лампа-

ми.

Ассортимент

Упаковка

ДРЛ

ДНаТ

ДРИ

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

507

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

Чертеж

Артикул

Размер, мм

Масса изделия, кг

SQ0365-0009

112

0,95

SQ0365-0002

1,00

SQ0365-0003

145

1,87

SQ0365-0004

180

2,67

SQ0365-0005

215

3,75

SQ0365-0006

112

1,00

SQ0365-0007

145

1,93

SQ0365-0008

180

2,67

SQ0365-0001

–

0,13

Габаритные размеры

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

508

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

Назначение

• Стартеры: для запуска люминесцентных ламп, питающихся от

сети переменного тока частотой 50 Гц, с электромагнитными

балластами.

• Стартеродержатели: для надежной фиксации стартера.

Применение

• Комплектация светильников, световых коробов.

Материалы

• Материал контактов стартеров в синем корпусе – медь.

• Материал контактов стартеров в белом корпусе – алюминий.

• Материал контактной группы стартеродержателей – латунь.

• Корпус стартера – невозгораемый диэлектрический макролон.

• Корпус стартеродержателей – поликарбонат.

Конструкция

• Стартер тлеющего разряда представляет собой лампу с элек-

тродами в виде биметаллических пластин, помещенную в пла-

стиковый корпус с высококачественным помехоподавляющим

конденсатором.

• Стартер S2, S10 с медными контактами – синий корпус.

• Стартер S2, S10 с алюминиевыми контактами – белый корпус.

Преимущества

• Обеспечение быстрого запуска лампы.

• Простота и удобство установки и замены стартера в светильни-

ке.

• Индивидуальный штрихкод на каждом стартере.

• Групповая упаковка стартеров по 25 шт. – коробка в фирмен-

ном стиле ТМ TDM ELECTRIC.

Групповая упаковка старте-

родержателей по 100 шт. –

пакет с фирменным стикером

ТМ TDM ELECTRIC.

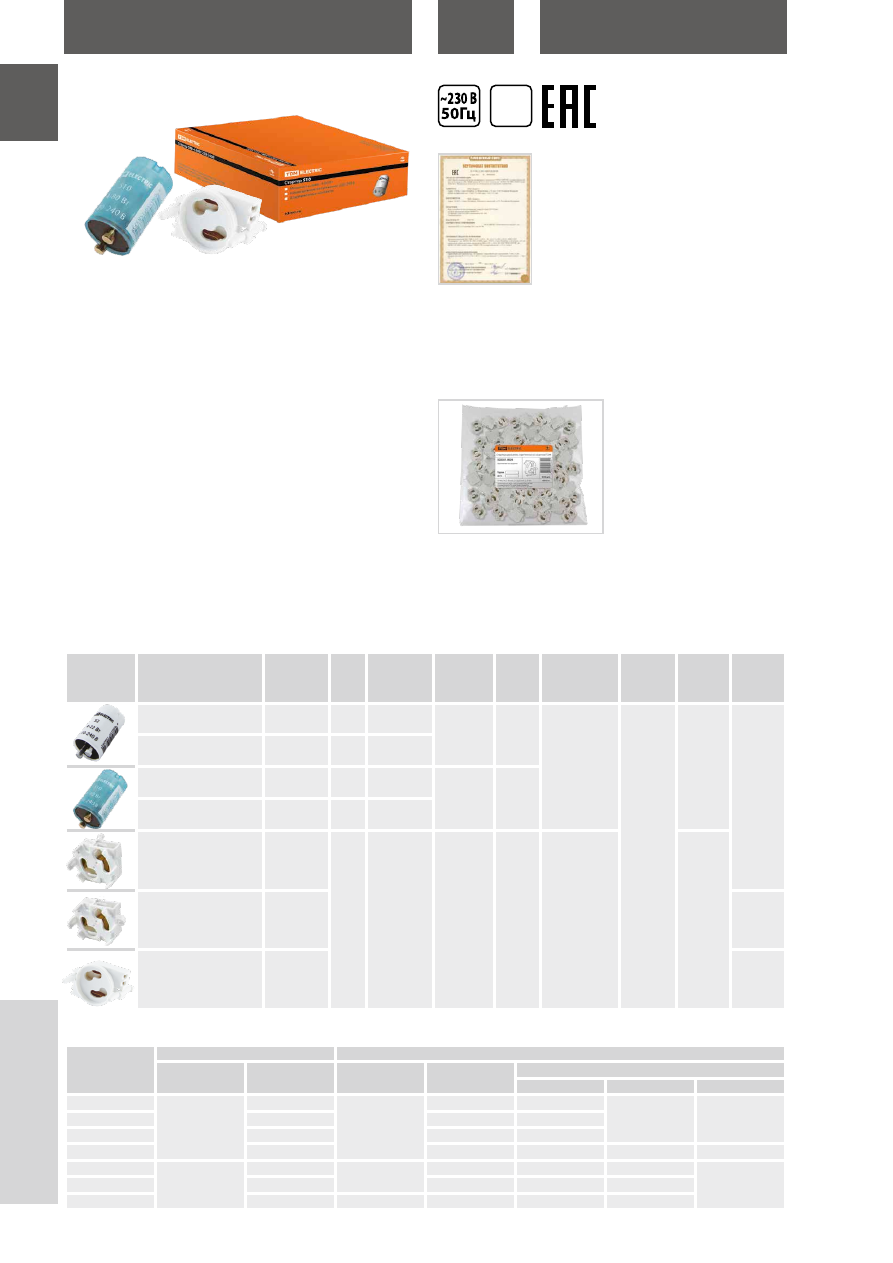

СТАРТЕРЫ И СТАРТЕРОДЕРЖАТЕЛИ


Наименование

Артикул

Мощ-

ность,

Вт

Рабочее

напряжение,

Материал

контактной

части

Цвет

корпуса

Сечение

подключаемых

проводников,

мм²

Номиналь-

ная

частота,

Гц

Значение

термо-

стойкости

Винт для

установки

Стартер S10 4-80 Вт 220-

240 В алюм. контакты TDM SQ0351-0020 4–80

220–240

алюминий

белый

–

Стартер S2 4-22 Вт 110-

240 В алюм. контакты TDM SQ0351-0021 4–22

110–240

Стартер S10 4-80 Вт 220-

240 В мед. контакты TDM

SQ0351-0022 4–80

220–240

медь

синий

Стартер S2 4-22 Вт 110-

240 В мед. контакты TDM

SQ0351-0023 4–22

110–240

Стартеродержатель

(крепление на

защелки) TDM

SQ0351-0024

–

220

латунь

белый

0,5–1

Т80

Стартеродержатель

(крепление на винты)

TDM

SQ0351-0025

М3

Стартеродержатель

(крепление на защелки

31 мм) TDM

SQ0351-0031

–

Ассортимент

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0351-0020

0,117

1500

7,0

430

340

230

SQ0351-0021

0,143

7,0

440

SQ0351-0022

0,153

9,2

430

SQ0351-0023

0,155

9,3

440

330

SQ0351-0024

100

0,240

4000

9,6

400

300

SQ0351-0025

0,230

9,2

290

SQ0351-0031

0,400

2000

8,7

380

280

Упаковка

Сертификат ТР ТС

Т8

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

509

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

TDM ELECTRIC

OSRAM

PHILIPS

Vossloh Schwabe A.A.G.STUCCHI

BJB

Стартер S10 4-80 Вт 220-240 В мед.

контакты TDM

Стартер ST 111 ВASIC 4-80W 220В S10 4-65W SIN 220-240V WH EUR

–

Стартер S2 4-22 Вт 110-240 В мед.

контакты TDM

Стартер ST 151 BASIC 4-22W 127В

S2 4-22W SER 110-240V WH EUR

–

Стартеродержатель (крепление на

защелки) TDM

–

43000

16/A

26.515.5317

Стартеродержатель (крепление на

винт) TDM

–

43100

16/V

26.515.5318

Стартеродержатель (крепление на

защелки 31 мм) TDM

–

109785

26.514.5002

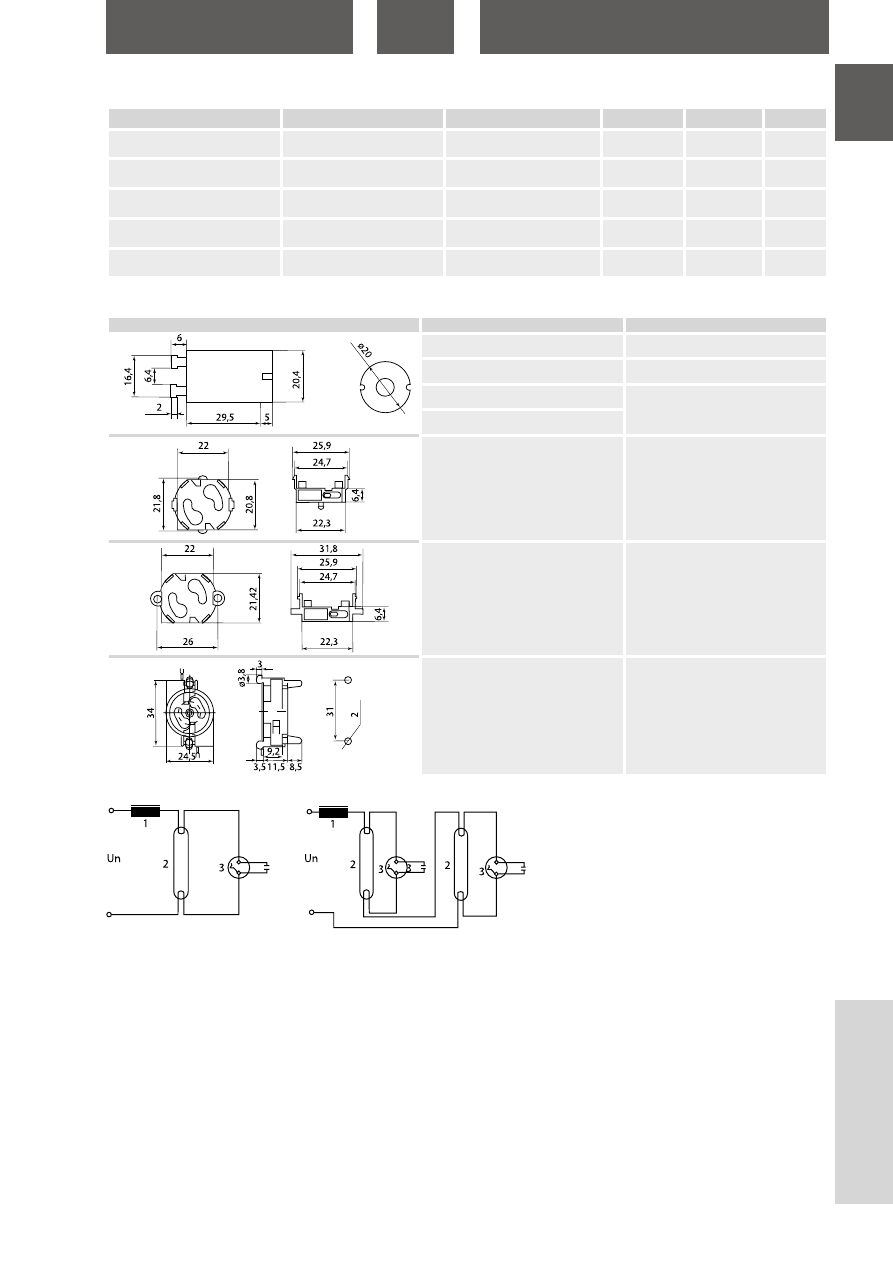

Сравнительная таблица аналогов

Чертеж, мм

Артикул

Масса изделия, кг

SQ0351-0020

0,004

SQ0351-0021

0,005

SQ0351-0022

0,006

SQ0351-0023

SQ0351-0024

0,002

SQ0351-0025

0,002

SQ0351-0031

0,004

Габаритные размеры

Схемы подключения

Одиночное подключение

Двойное подключение

1. ПРА

2. Люминесцентная лампа

3. Стартер

• Стартеры S10 предназначены для одиночного подключения к сети 220 В переменного тока ламп мощностью от 4 до 80 Вт.

• Стартеры S2 предназначены для одиночного подключения к сети 110/127 В переменного тока или для последовательного подключе-

ния к сети 220 В переменного тока ламп мощностью от 4 до 22 Вт.

4х18 Вт = 4 стартера S2 последовательно + 2 дросселя на 36 Вт

2х18 Вт = 2 стартера S2 последовательно + 1 дроссель на 36 Вт

1х18 Вт = 1 стартер S10 одиночный + 1 дроссель на 18 Вт

4х36 Вт = 4 стартера S10 одиночных + 4 дросселя на 36 Вт

2х36 Вт = 2 стартера S10 одиночных + 2 дросселя на 36 Вт

1х36 Вт = 1 стартер S10 одиночный + 1 дроссель на 36 Вт

При каждой замене лампы рекомендуется менять стартер для обеспечения её надежного зажигания.

Рекомендации по подключению

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

510

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

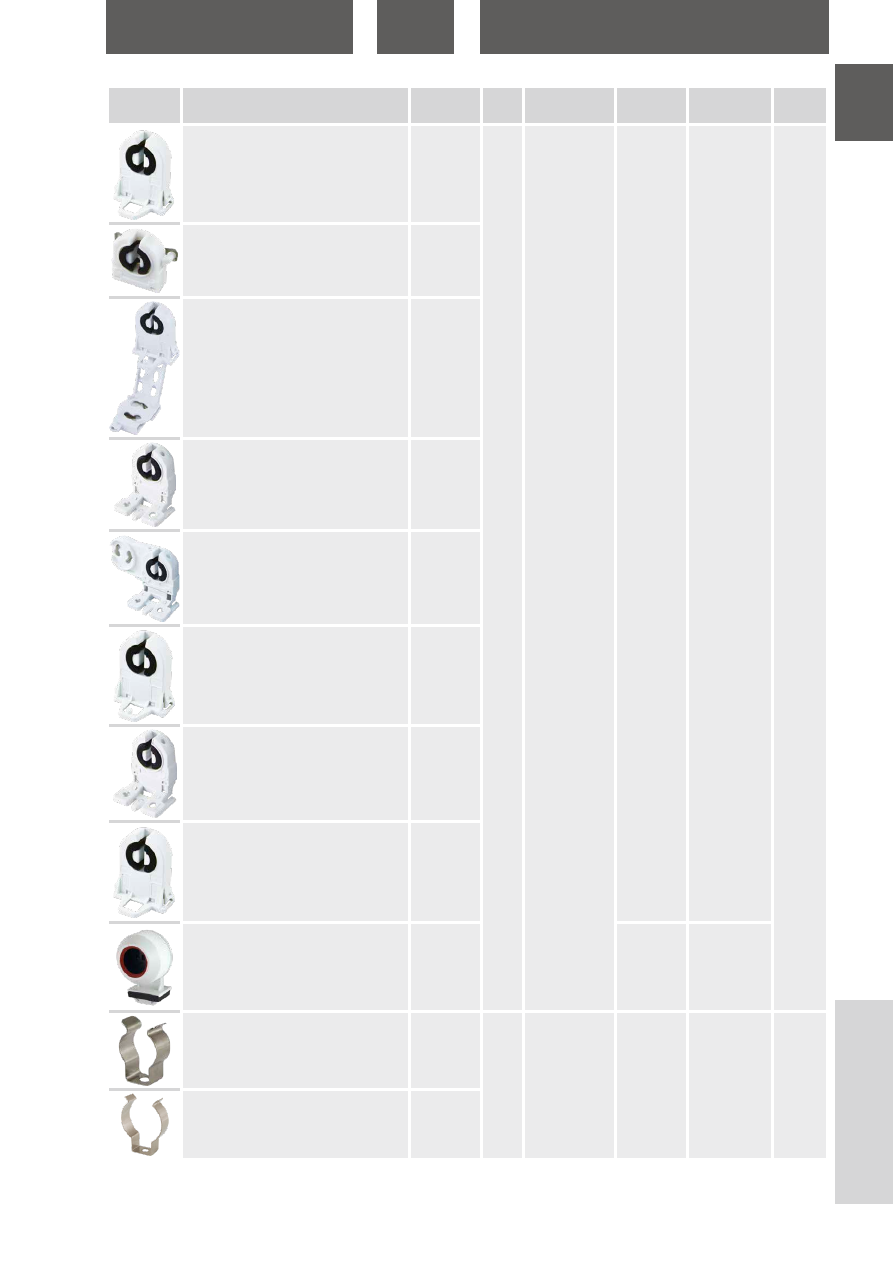

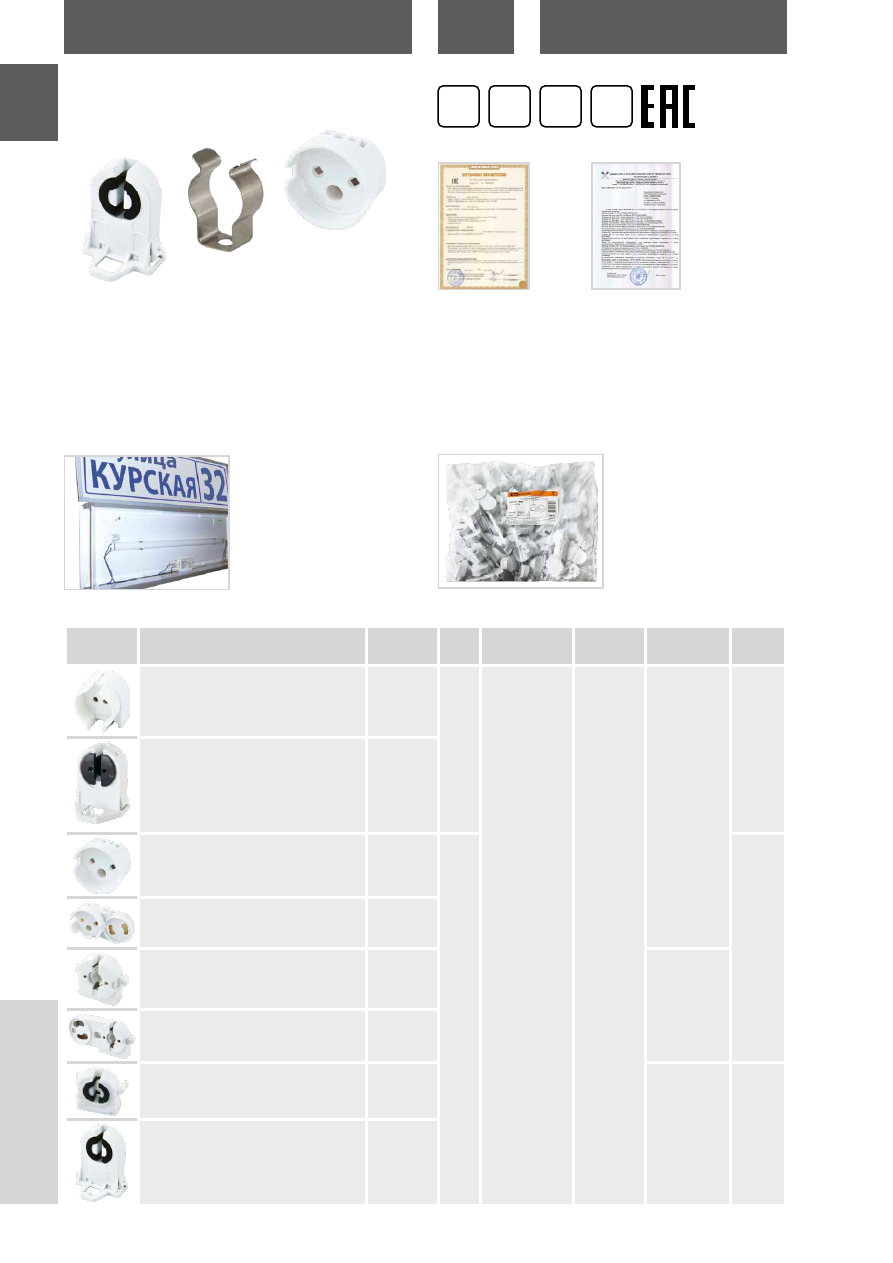

ПАТРОНЫ ДЛЯ ЛЮМИНЕСЦЕНТНЫХ ЛАМП G13, G5.

КЛИПСЫ


Наименование

Артикул

Тип

цоколя

Сечение

подключаемых

проводников, мм²

Номинальная

величина, А/В

Значение

термостойкости

Винт для

установки

Патрон накидной G5 TDM

SQ0351-0001

0,5–1

2/500

Т80

–

Патрон стоечный сквозной (крепление на

боковые защелки) G5 TDM

SQ0351-0008

Патрон накидной G13 TDM

SQ0351-0002

G13

М3

Патрон накидной со стартеродержателем G13

TDM

SQ0351-0003

Патрон поворотный торцевой (крепление на

винт) G13 TDM

SQ0351-0004

Т130

Патрон поворотный торцевой со

стартеродержателем (крепление на винт) G13

TDM

SQ0351-0005

Патрон торцевой поворотный (крепление на

защелки) G13 TDM

SQ0351-0006

Т80

–

Патрон стоечный сквозной (крепление на

боковые защелки) G13 TDM

SQ0351-0009

Назначение

• Патроны предназначены для надежной фиксации и контакта

люминесцентных ламп Т5 и Т8.

• Клипсы используются для крепления люминесцентных ламп Т8

и Т5 на винт М4.

Применение

• Комплектация светильников.

• Комплектация световых коробов, рекламных конструкций и

стендов.

Материалы

• Материал корпуса патронов – поликарбонат.

• Материал контактной группы патронов – латунь.

• Материал клипс – оцинкованная сталь.

Преимущества

• Широкий ассортимент.

• Высокие электроизоляционные свойства и износостойкость

патронов.

• Устойчивость к коррозии и температурным перепадам.

Упаковка по 100 шт. в паке-

тах с фирменным стикером и

штрихкодом.

Ассортимент

Отказное письмо

Т5 Т8

G5 G13

Сертификат ТР ТС

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ

tdme.ru

511

КОМПЛЕКТУЮЩИЕ ДЛЯ СВЕТИЛЬНИКОВ


Наименование

Артикул

Тип

цоколя

Сечение

подключаемых

проводников, мм²

Номинальная

величина, А/В

Значение

термостойкости

Винт для

установки

Патрон стоечный сквозной без стопора

(крепление на боковые защелки) G13 TDM

SQ0351-0041

G13

0,5–1

2/500

Т80

–

Патрон торцевой поворотный с пружиной

(крепление на защелки) G13 TDM

SQ0351-0029

Патрон стоечный сквозной со

стартеродержателем (крепление на боковые

защелки) G13 TDM

SQ0351-0010

Патрон втычной стоечный (крепление на

защелки) G13 TDM

SQ0351-0012

Патрон втычной стоечный со

стартеродержателем (крепление на защелки)

G13 TDM

SQ0351-0013

Патрон стоечный сквозной (крепление на

боковые защелки) (1 500 шт.) G13 TDM

SQ0351-0017

Патрон втычной стоечный (крепление на

защелки) (1500 шт.) G13 TDM

SQ0351-0018

Патрон стоечный сквозной без стопора

(крепление на боковые защелки) (1600 шт.) G13

TDM

SQ0351-0026

Патрон герметичный одиночный IP67 G13 TDM

SQ0351-0030

2/600

Т130

Клипса для ламп Т5 TDM

SQ0351-0014

–

М4

Клипса для ламп Т8 TDM

SQ0351-0015

TDM ELECTRIC: светотехника. Каталог продукции (2022 год) - часть 30
