УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

480

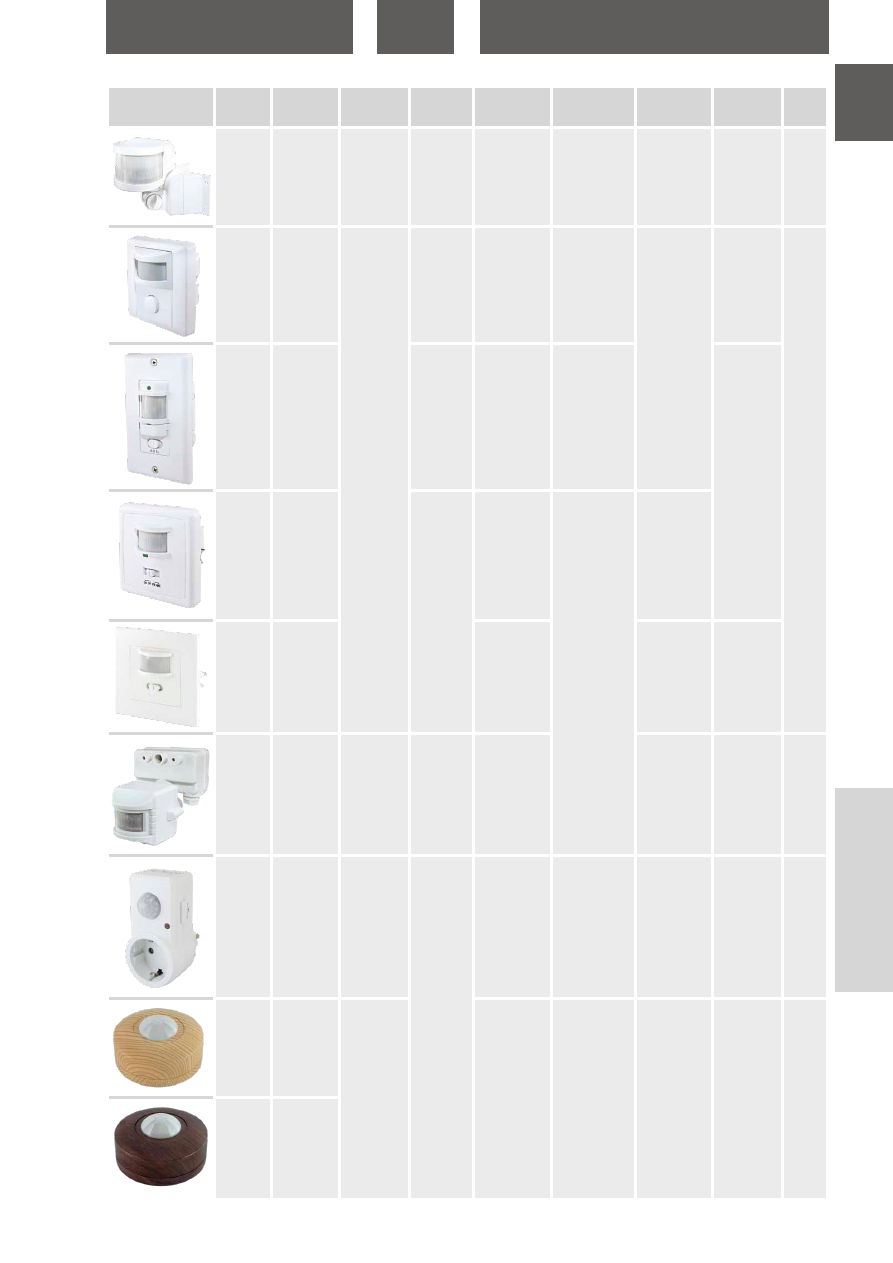

УПРАВЛЕНИЕ СВЕТОМ

1

IV

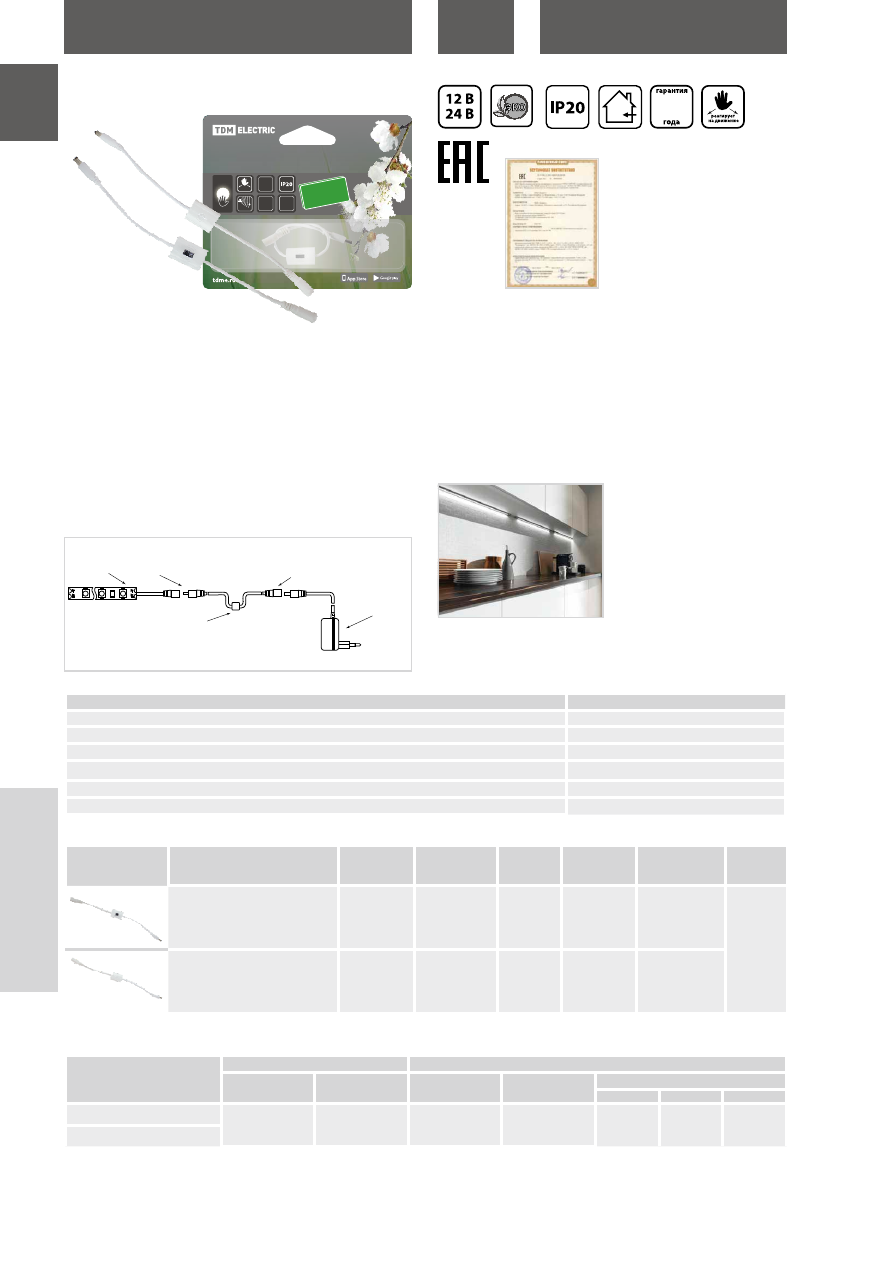

ИК-ДАТЧИК БЕСКОНТАКТНЫЙ

ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ

12 В

24 Вт

24 В

48 Вт

5-10 см

реагирует

 на движение

2

 года

гарантии

Скачайте бесплатно

Скачайте бесплатно

ВКЛЮЧЕНИЕ–

ВЫКЛЮ

ЧЕНИЕ

движен

ием рук

и

на расст

оянии 5

-10 см

Диммируется

удержанием руки

ДАТЧИКИ ДЛЯ УПРАВЛЕНИЯ СВЕТОДИОДНОЙ

ЛЕНТОЙ

Сертификат

Назначение

•  Предназначены для бесконтактного включения и выключения,

а так же диммирования светодиодной ленты и других источни-

ков света с напряжением 12/24 В.

Применение

•  ИК-датчик предназначен для бесконтактного включения и

выключения светодиодной ленты при поднесении руки к дат-

чику на расстоянии 5-10 см, а также для регулирования яркости

удержанием руки.

•  Сенсорный датчик включает и выключает светодиодную ленту

при коротком прикосновении к датчику и изменяет яркость

свечения при длительном касании.

Схема подключения

Материалы

•  Пластик

Преимущества

•  Датчики позволяют управлять светодиодной лентой без допол-

нительных выключателей.

•  Простое подключение – датчики оснащены коннекторами.

•  Легко устанавливается в мебель и другие предметы интерьера

при помощи двухстороннего скотча из комплекта.

•  Диммер позволяет регулировать яркость светодиодной ленты.

Ассортимент


Наименование

Артикул

Диммирование,

диапазон

Датчик

Дистанция

Тип крепления

Длина

ИК-датчик бесконтактный

с функцией диммера для

светодиодной ленты, IP20, 24/48

Вт, 12/24 В, белый, TDM

SQ0324-0101

да, 8-100%

оптический

5-10 cm

двухсторонний

скотч 3M

300 мм

Сенсорный датчик с функцией

диммера для светодиодной

ленты, IP20, 24/48 Вт,  12/24 В,

белый, TDM

SQ0324-0111

да, 8-100%

сенсор

/

двухсторонний

скотч 3M

Технические характеристики

Упаковка

Наименование параметра

Значение

Рабочее напряжение, В

DC 12/24

Максимальная мощность нагрузки

24 Вт (12 В) / 48 Вт (24 В)

Максимальный выходной ток , А

2

Степень защиты

IP20

Цвет

белый

Гарантия, лет

2

2

+V

-V

+V

-V

Светодиодная

лента

Выход

Датчик

Вход

Блок питания

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0324-0101

1

0,044

160

7,1

160

7,1

270

SQ0324-0111

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

481

УПРАВЛЕНИЕ СВЕТОМ

1

IV

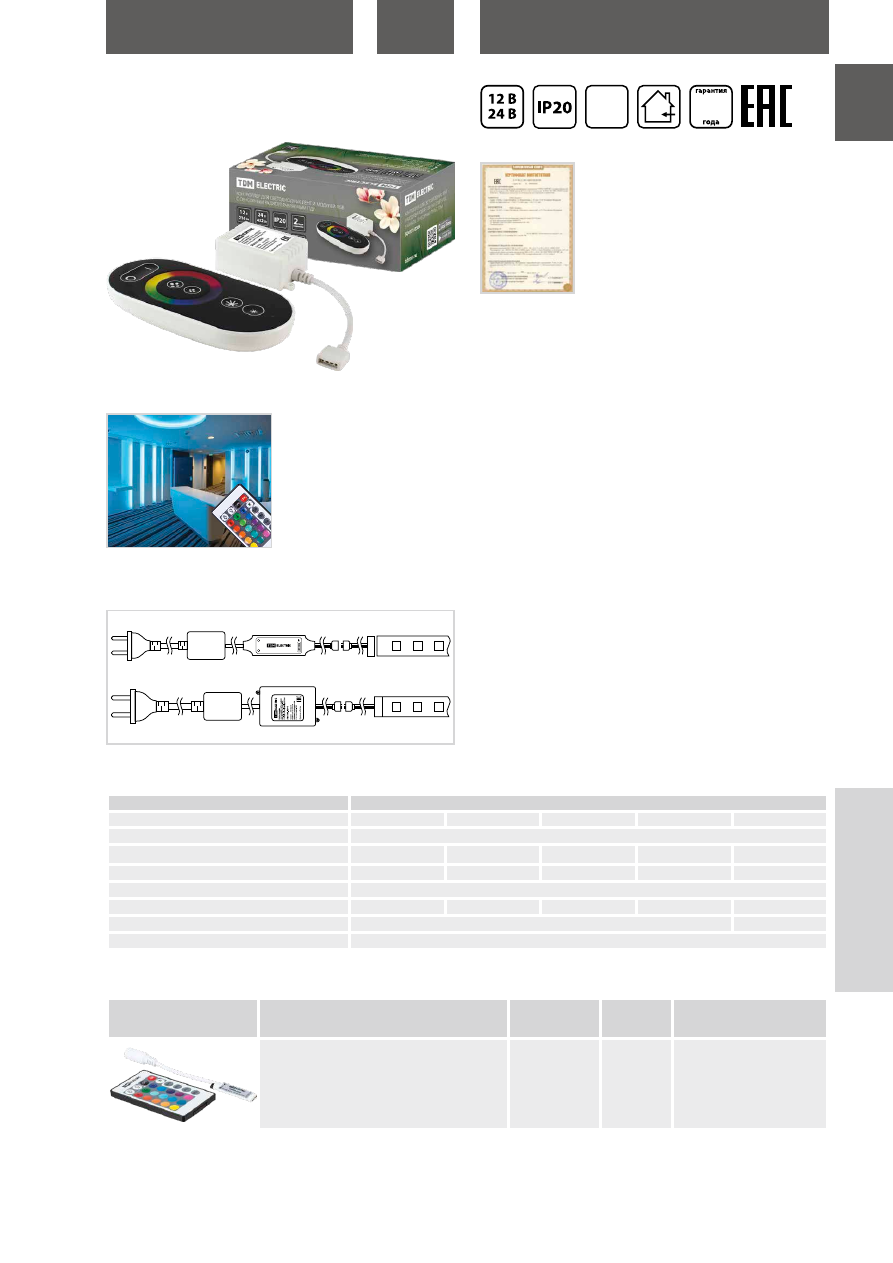

КОНТРОЛЛЕРЫ ДЛЯ УПРАВЛЕНИЯ СВЕТОДИОДНОЙ

ЛЕНТОЙ 12 В

Сертификат

Применение

•  Управление яркостью свече-

ния одноцветных (монохром-

ных) светодиодных лент.

•  Управление сменой и смеши-

ванием цветов мультицвет-

ных, светодиодных RGB лент.

•  Создание динамических режи-

мов работы светодиодных

лент.

•  Усиление сигнала RGB контроллера и увеличение длины

используемой светодиодной ленты.

Схема подключения


Материалы

•  Пластик – пульты и контроллеры.

•  Металл – усилитель.

Преимущества

•  Контроллеры позволяют управлять светодиодной лентой без

дополнительных выключателей.

•  Функция диммера у контроллеров позволяет регулировать

яркость светодиодной ленты.

•  Два решения сигналов дистанционных пультов: инфракрасный

или радиоканал.

•  Компактные пульты с различными режимами работы позволят

расширить возможности работы светодиодной ленты.

•  Возможность создания собственной неповторимой атмосферы

с помощью освещения.

Комплектация

•  Контроллер/ Усилитель – 1 шт.

•  Пульт ДУ – 1 шт.

•  Элемент питания – 1 шт.

•  Руководство по эксплуатации. Паспорт – 1 шт.

•  Упаковка – 1 шт.

Блок

питания

Контроллер

Светодиодная лента

220 В | 12/24 DC

+

V+

B

G

R

V+

B

G

R

–

5-24 В

Контроллер RGB

Светодиодная лента

+

–

V+

B

G

R

V+

B

G

R

Блок

питания

220 В | 12/24 DC

2

RGB

Технические характеристики

Наименование параметра

Значение

Артикул

SQ0331-0505

SQ0331-0506

SQ0331-0525

SQ0331-0527

SQ0331-0542

Рабочее напряжение, В

DC 12/24

Максимальный выходной ток на канал, А

2

6

18

6

8

Выходная мощность, Вт

72/144

216/432

216/432

72/144

288/576

Степень защиты

IP20

Элемент питания пульта

CR2025

3×ААА

3×ААА

CR2025

–

Материал

пластик

металл

Гарантийный срок службы

2 года

Ассортимент


Наименование

Артикул

Количество

каналов

Тип связи контроллера с

пультом

Контроллер для светодиодных лент и модулей

RGB-IR-12В-6А-72Вт-IP20, 3 канала, пульт 24

кнопки, TDM

SQ0331-0505

3

IR (инфракрасный)

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

482

УПРАВЛЕНИЕ СВЕТОМ

1

IV

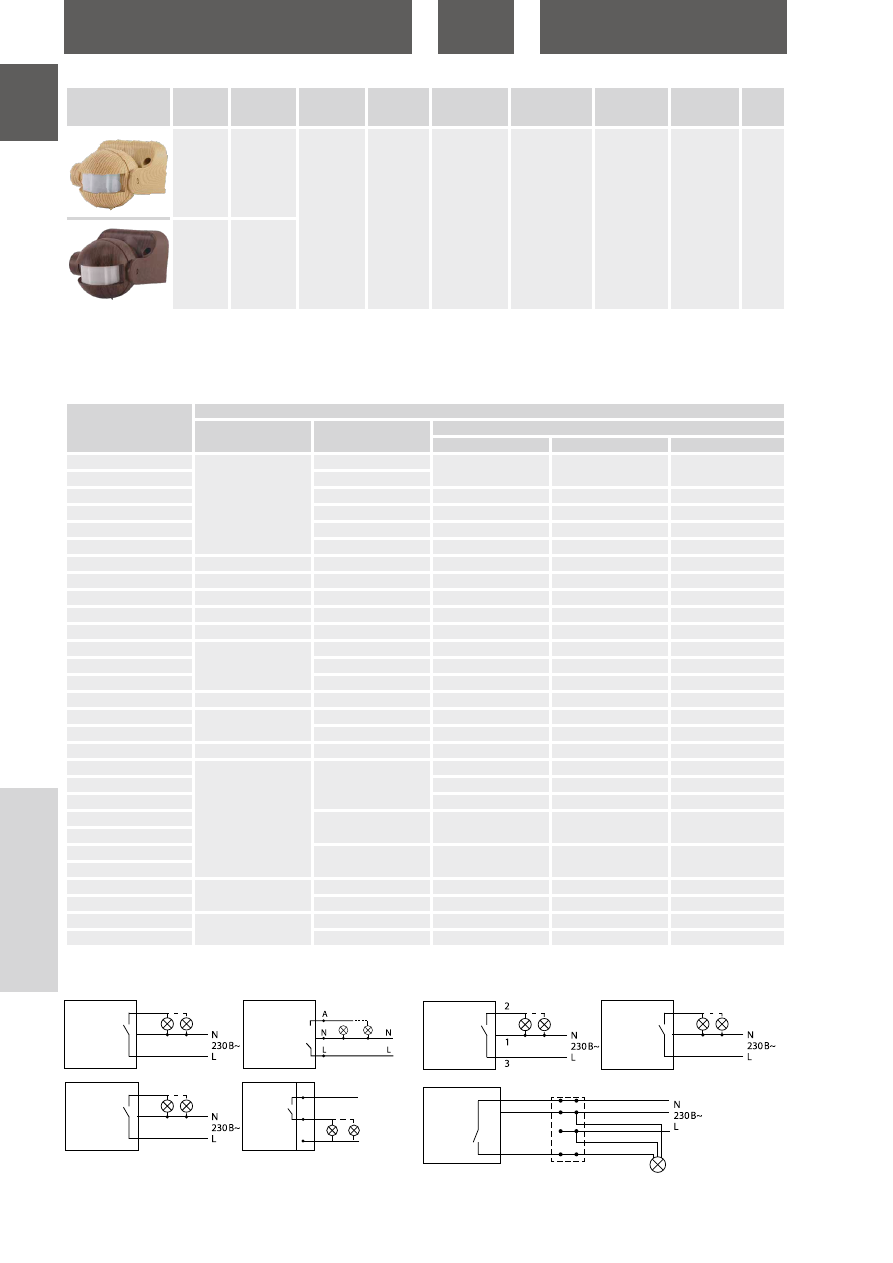

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0331-0505

150

11,5

380

240

240

SQ0331-0506

100

10,7

515

32

320

SQ0331-0525
SQ0331-0527

150

11

490

290

335

SQ0331-0542

50

9,25

420

300


Наименование

Артикул

Количество

каналов

Тип связи контроллера с

пультом

Контроллер для светодиодных лент и модулей

RGB-RF-12В-18А-216Вт-IP20, 3 канала, сенсорный

пульт, TDM

SQ0331-0506

3

RF (радиочастотный)

Контроллер для светодиодных лент и

модулей MONO-RF-12В-18А-216Вт-IP20, 1

канал, сенсорный пульт, TDM

SQ0331-0525

1

RF (радиочастотный)

Контроллер для светодиодных лент и

модулей MONO-RF-12В-6A-72Вт-IP20, 1

канал, пульт 11 кнопок, TDM

SQ0331-0527

Усилитель для светодиодных лент и

модулей RGB-12В-24А-288Вт-IP20, 3

канала, TDM

SQ0331-0542

3

–

R

G

B

W

OFF ON

FLASH

STROFF

FADE

SMOOTH

155

35

84

52

SQ0331-0505

SQ0331-0527

SQ0331-0506

SQ0331-0542

SQ0331-0525

86

260

35

40

113

113

23

36

56

50

100

150

80

74

32

113

113

50

100

150

23

36

56

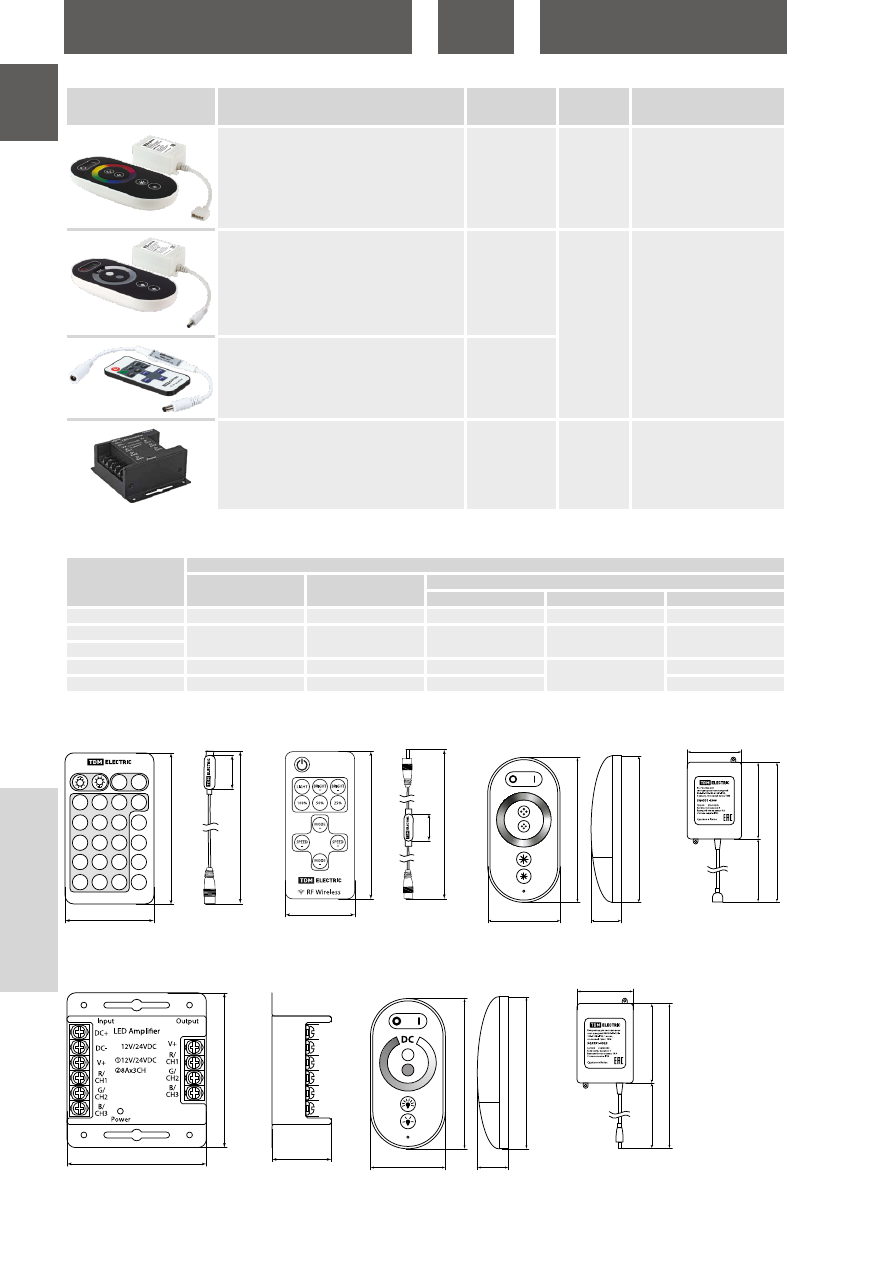

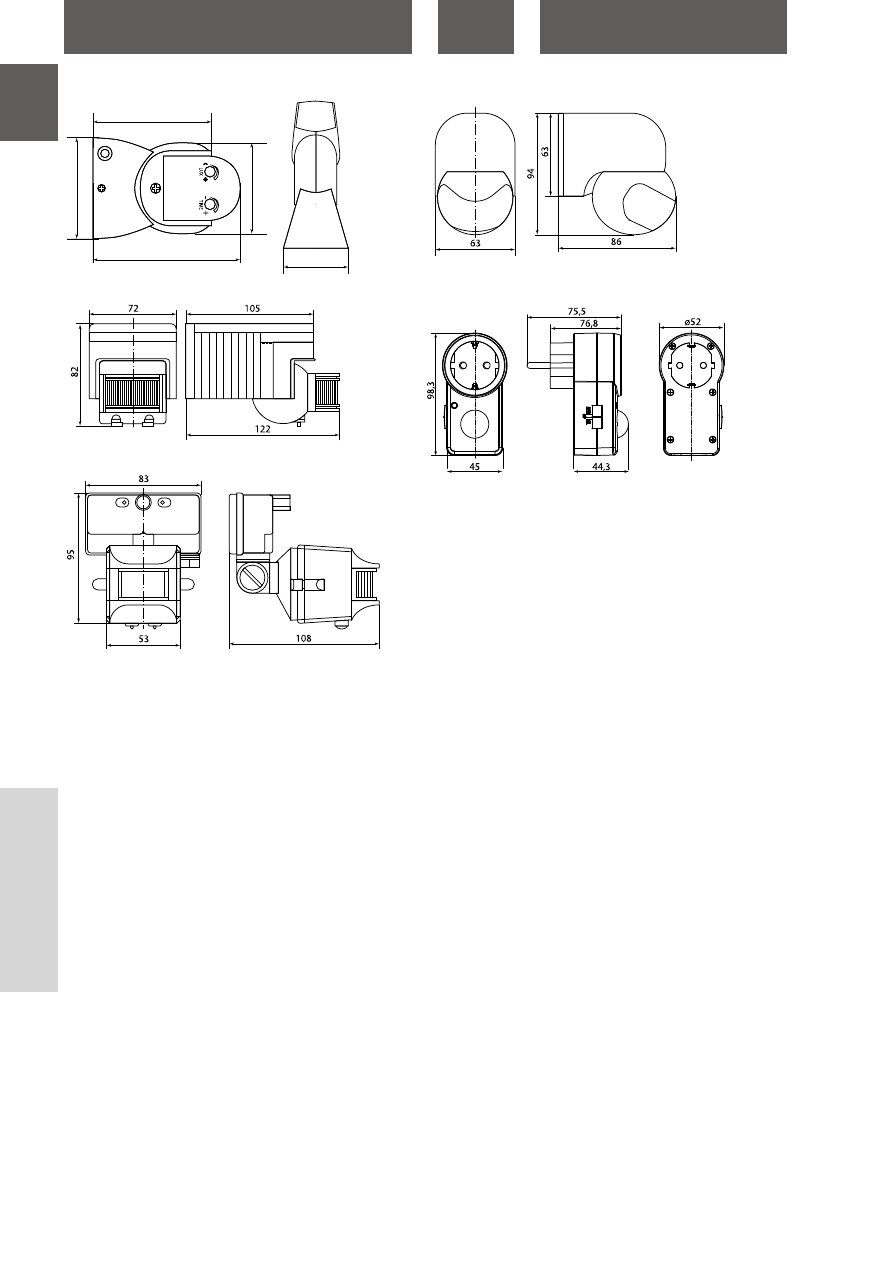

Габаритные размеры

(мм)

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

483

УПРАВЛЕНИЕ СВЕТОМ

1

IV

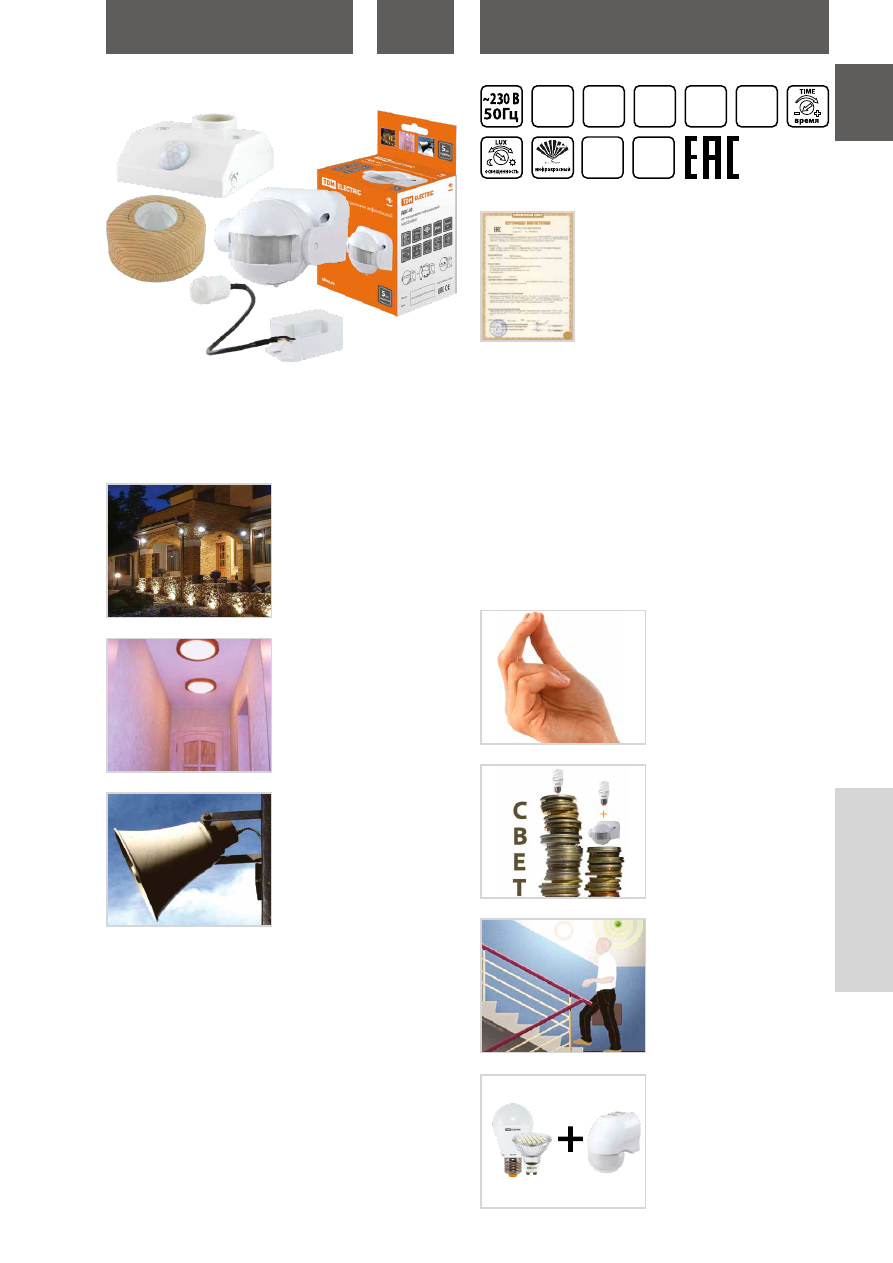

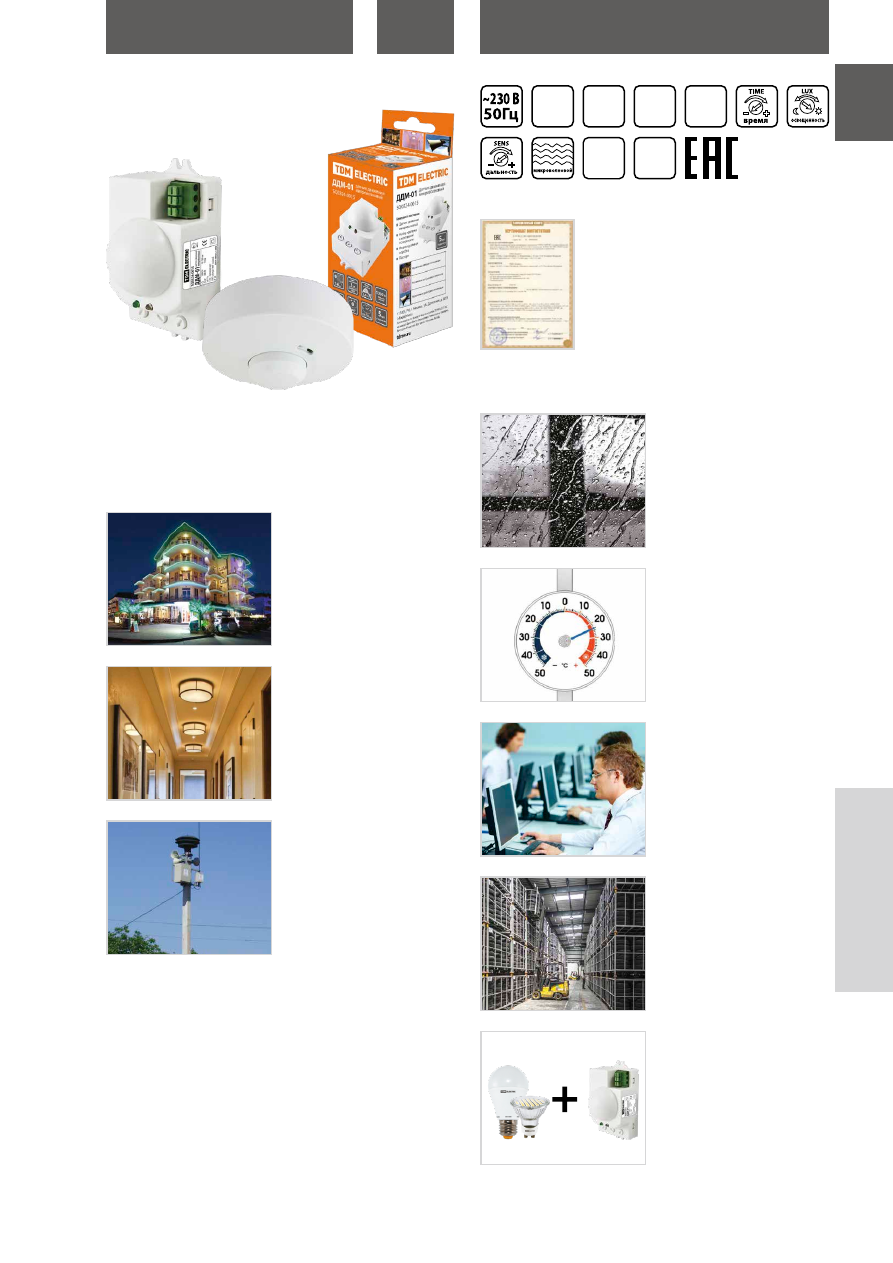

ДАТЧИКИ ДВИЖЕНИЯ ИНФРАКРАСНЫЕ ТИПА

ДД

Назначение

•  Для автоматического включения и отключения нагрузки в

заданном интервале времени при появлении движущихся объ-

ектов в зоне обнаружения датчика и в зависимости от уровня

освещенности в однофазных электрических сетях переменного

тока напряжением 230 В и частотой 50 Гц.

Применение

Управление уличным освеще-

нием.

Управление внутренним освеще-

нием.

Управление устройствами сигна-

лизации.

Материалы

•  Корпус датчика выполнен из не поддерживающего горение

пластика.

Комплектация

•  Датчик движения инфракрасный.

•  Набор крепежа к монтажной поверхности.

•  Упаковочная коробка.

•  Руководство по эксплуатации. Паспорт.

Конструкция

•  В ассортименте имеются датчики 9 типов установки: ДДС

(настенные), ДДП (потолочные), ДДВ (встраиваемые в нишу),

ДДУ (на внешний угол стены), ДДПр (на прожектор), ДДПт (в

патрон Е27), ДДТ (в нишу точечного светильника), ДДСк (скры-

тый), ДДР (в розетку).

•  Возможность регулировки порога срабатывания датчика в

зависимости от уровня освещенности от 5 лк до уровня солнеч-

ного света.

•  Возможность регулировки времени отключения датчика от

нескольких секунд до нескольких минут.

•  В ассортименте имеются датчики с возможностью регулиров-

ки максимального диапазона обнаружения объектов от 2 до

6–12 метров.

•  Датчик ДДВ-03 имеет микрофон с порогом срабатывания

30–90 дБ.

•  Датчики типа  ДДС, ДДУ и ДДПр имеют степень защиты IP44 и

могут устанавливаться на улице (под козырьком).

•  Монтаж к поверхности осуществляется при помощи саморезов

и дюбелей, входящих в комплектацию.

•  В качестве коммутирующего нагрузку элемента использован

тиристор (для ДДПт-01, ДДВ-03) и электромеханическое реле

(для всех остальных моделей) .

•  ДДВ-03 предназначен для работы только с лампами накаливания.

Преимущества

Автоматизируют процесс управ-

ления освещением.

Позволяют экономить электроэ-

нергию до 85%.

Создают комфорт.

Минимальная коммутируемая

нагрузка от 1 Вт, что позволяет

использовать все датчики (кроме

ДДВ-03) с маломощными свето-

диодными лампами и светильни-

ками.

Сертификат ТР ТС

IP20 IP33 IP44 IP65

5-2000

лк

гарантия

5

лет

+45 ˚C

–20 ˚C

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

484

УПРАВЛЕНИЕ СВЕТОМ

1

IV

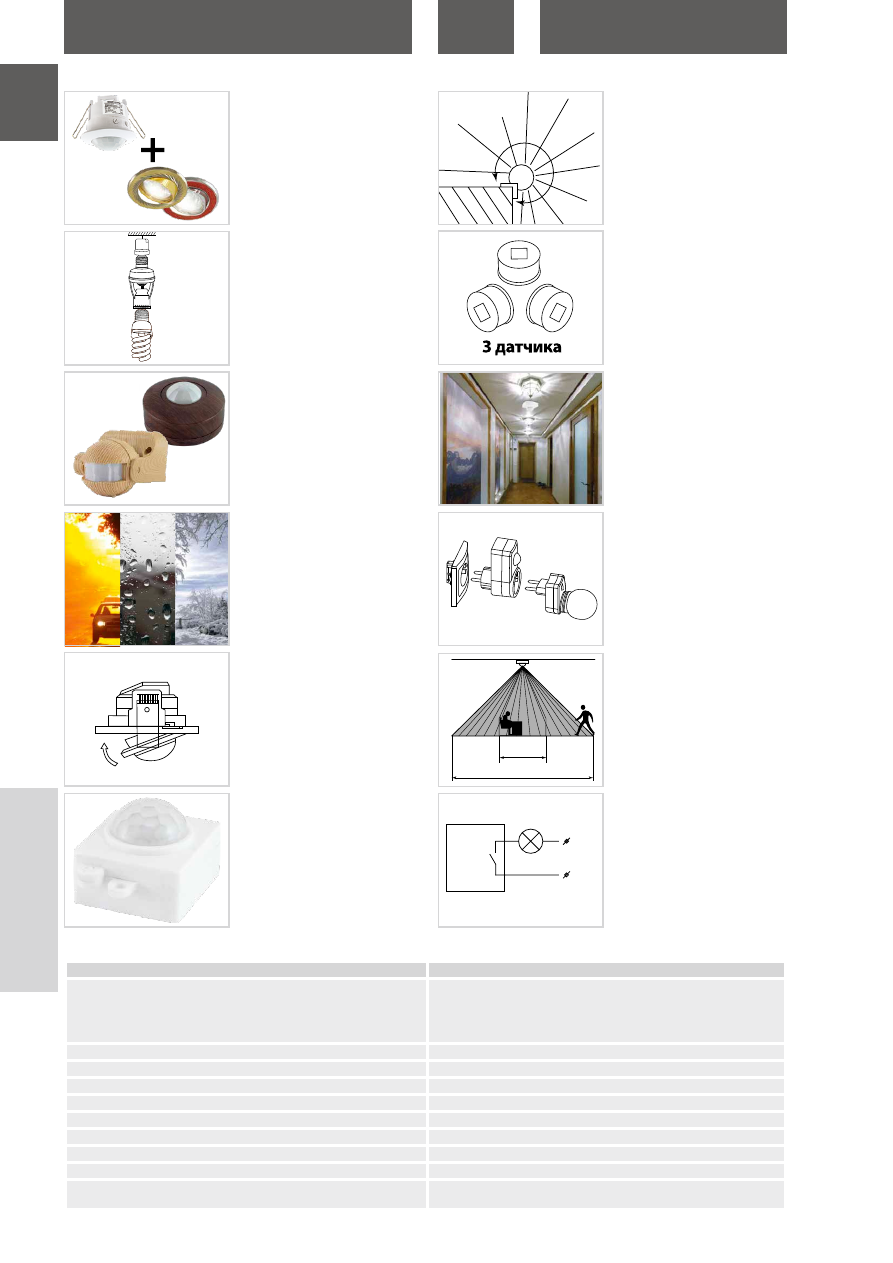

Датчики ДДТ-01, ДДТ-02, ДДТ-03

встраиваются в подвесной пото-

лок с диаметром установочного

отверстия 65 и 40 мм.

Датчик ДДПт-01 не требует

дополнительных электрических

подключений и устанавливается

непосредственно в патрон Е27.

В ассортименте датчики в цве-

товых решениях «сосна» и «бук/

венге» для деревянного домо-

строения.

Датчик ДДС-05 имеет степень

защиты IP65, превышающую

показатели всех остальных дат-

чиков, что позволяет использо-

вать его при любых погодных

условиях на улице.

Датчик ДДТ-03 благодаря пово-

ротному механизму может регу-

лироваться без проведения

демонтажа из потолка.

Датчик ДДСк-02: упрощенная

версия датчика без возможности

настроек – самый компактный и

дешевый датчик в линейке (раз-

меры 3,5*3,2 см).

Датчик ДДУ-01 устанавливается

на внешний угол стены и имеет

угол обзора 270°.

Датчик ДДП-02 имеет внутри

3 инфракрасных датчика, что

увеличивает угол обзора и даль-

ность обнаружения.

Датчик ДДП-04 имеет внутри

2 инфракрасных сенсора,

направленных в разные стороны,

что дает преимущества при уста-

новке в коридорах и контроле

объектов, движущихся с разных

сторон.

Датчик ДДР-01 подключается

в розетку 230 В, что позволяет

включать любое однофазное

электрооборудование при обна-

ружении движения.

Датчик ДДП-06 является датчи-

ком присутствия: в зоне непо-

средственно под ним он реаги-

рует на самые незначительные

движения объекта (рукой, голо-

вой и т.п.).

Датчик ДДВ-04 работает с разны-

ми типами ламп (накаливания,

светодиодные, люминесцент-

ные), при этом для его питания

не требуется проведения нуле-

вого проводника в монтажную

коробку.

Наименование параметра

Значение

Способы установки

ДДВ – встраиваемые в нишу; ДДС – на стену

ДДУ – на внешний угол стены; ДДП – потолочные

ДДПр – на прожектор; ДДПт – в патрон Е27

ДДТ – в нишу точечного светильника; ДДСк – скрытый

ДДР – в розетку

Номинальное напряжение, В

230

Номинальная частота, Гц

 50

Максимальная мощность нагрузки, Вт

60–2000 (в зависимости от исполнения)

Порог срабатывания в зависимости от уровня освещенности, лк

от 5 лк до дневного света (регулируется)

Время отключения

от 5 секунд до 30 минут (в зависимости от исполнения)

Максимальный диапазон обнаружения объекта, м (при t<24 °C)

6–12 (в зависимости от исполнения)

Угол обзора

120°–360° (в зависимости от исполнения)

Скорость движения объекта, м/с

0,6–1,5

Собственная потребляемая мощность (в режиме работы/в режиме

ожидания), Вт

0,45/0,1

Технические характеристики

2700

движение – 20 м

присутствие 6 м

нагрузка

N

L

230 В~

ДДВ-04

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

485

УПРАВЛЕНИЕ СВЕТОМ

1

IV

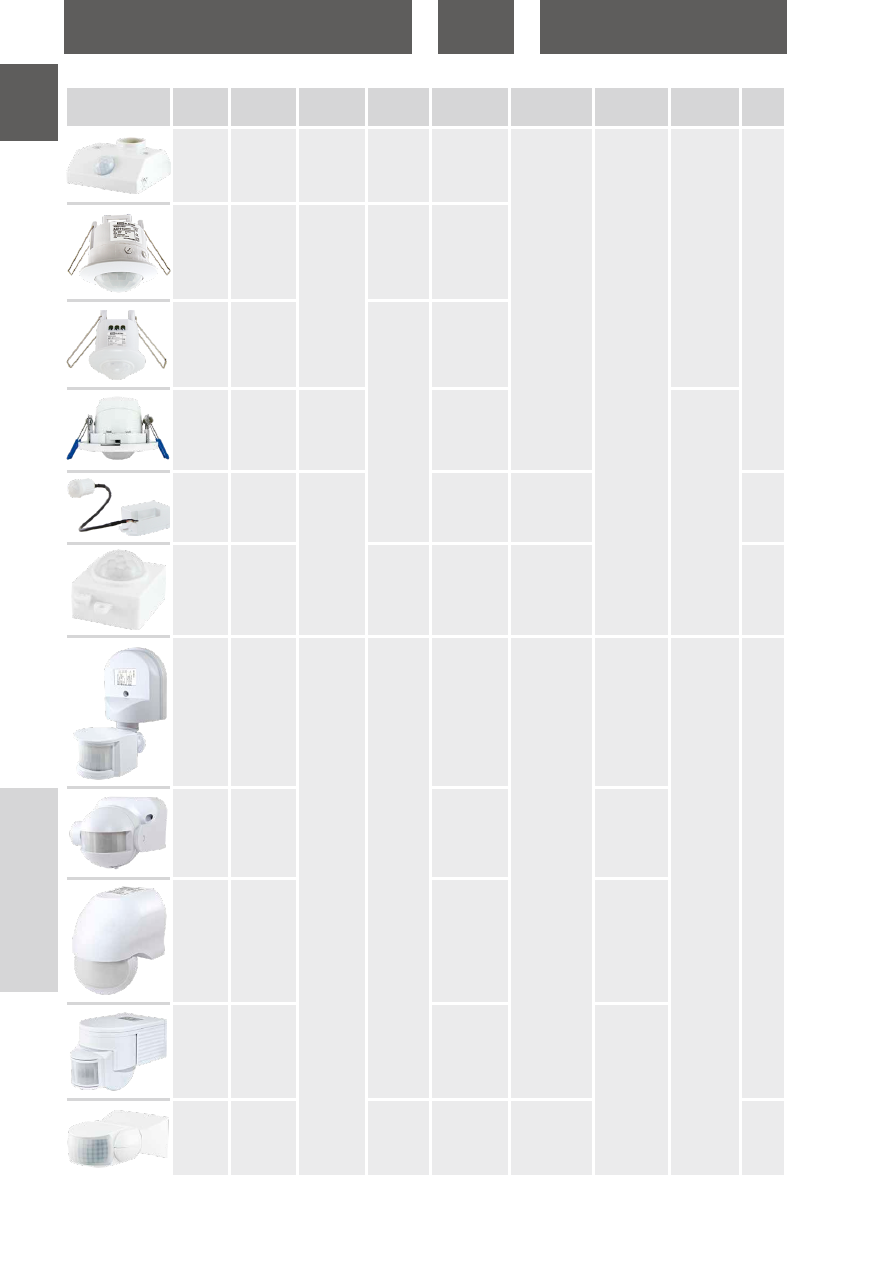

Ассортимент


Наимено-

вание

Артикул

Способ

установки

Макс.

мощность

нагрузки, Вт

Время

отключения

Порог

срабатывания,

лк

Диапазон

обнаружения,

м

Угол обзора Степень

защиты

Датчик

движения

ДДП-01

SQ0324-0004

потолочный

1100

5 сек – 8 мин

(регулируется)

5 – дневной свет

(регулируется)

2–8

(регулируется)

120° (сбоку)+

360° (сверху)

IP33

Датчик

движения

ДДП-02*

SQ0324-0005

2–12

(регулируется)

160° (сбоку)+

360° (сверху)

Датчик

движения

ДДП-03

SQ0324-0018

1200

10 сек – 15 мин

(регулируется)

3 – дневной свет

(регулируется)

6

120° (сбоку)+

360° (сверху)

Датчик

движения

ДДП-04

SQ0324-0023

2000

10 сек – 30 мин

(регулируется)

5 –дневной свет

(регулируется)

4х20

IP20

Датчик

движения

ДДП-05

SQ0324-0031

10 сек – 15 мин

(регулируется)

3 – дневной свет

(регулируется)

6

Датчик

движения

ДДП-06

(присут-

ствия)

SQ0324-0047

10 сек – 30 мин

(регулируется)

20

180° (сбоку)+

360° (сверху)

Датчик

движения

ДДПт-01

SQ0324-0016 в патрон Е27

60

10 сек – 5 мин

(регулируется)

6

120° (сбоку)+

360° (сверху)

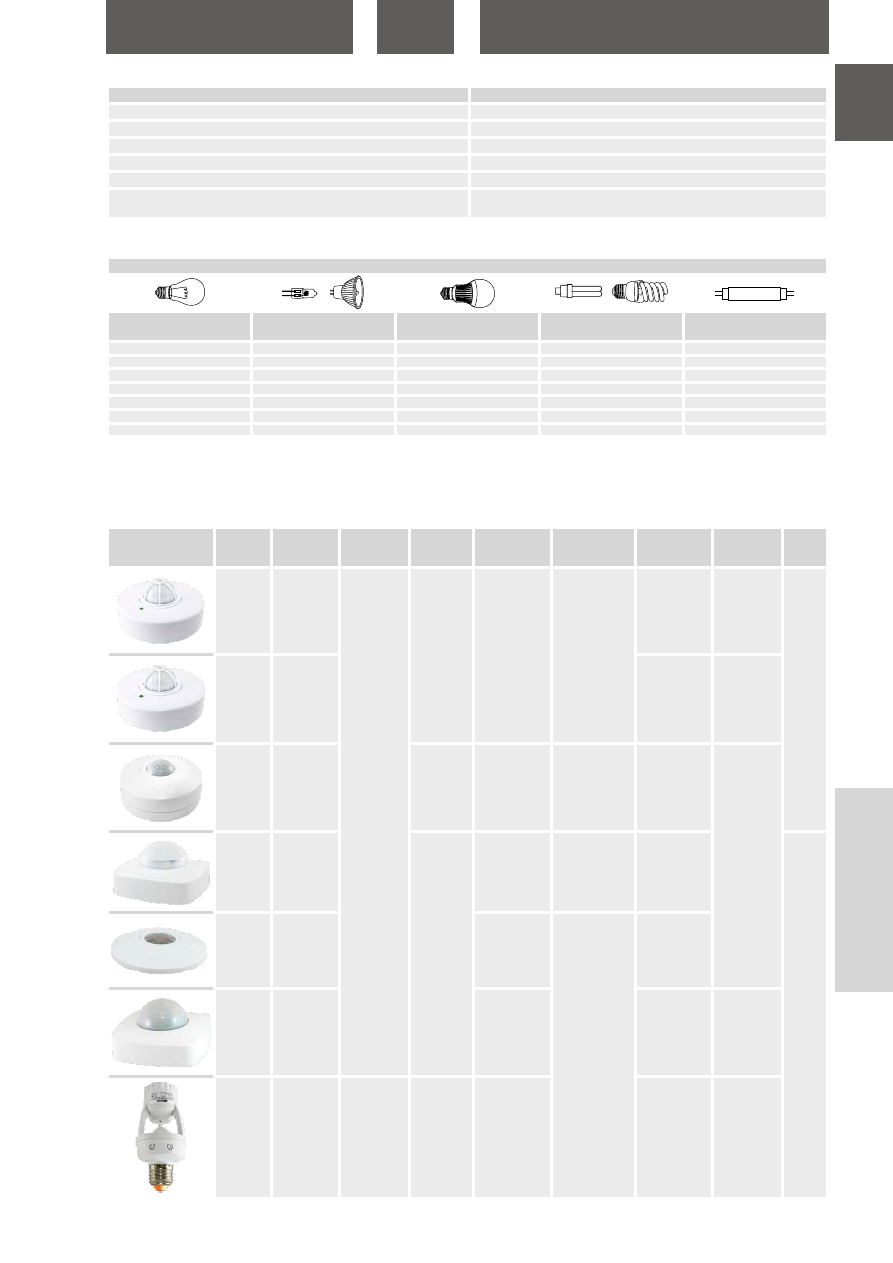

Мощность нагрузки, Вт

Лампы накаливания

Галогенные лампы

Светодиодные лампы

Компактные люминесцентные

лампы

Люминесцентные лампы

60*

60*

30*

20*

–

500**

–

–

–

–

600

600

300

150

300

800

800

400

200

400

1100

1100

550

270

550

1200

1200

600

300

600

2000

2000

1000

500

1000

Рекомендуемая суммарная мощность подключаемой нагрузки в зависимости от ее типа

* Датчик ДДПт-01 управляет лампами накаливания до 60 Вт, устанавливается в цоколь Е27 и может использоваться также для других типов ламп,
устанавливаемых в цоколь Е27.
** Датчик ДДВ-03 может применяться только с лампами накаливания суммарной мощностью до 500 Вт.

Наименование параметра

Значение

Степень защиты

IP20–IP65 (в зависимости от исполнения)

Цвет

белый

Диапазон рабочих температур, °С

от –20 до +45

Порог обнаружения (для ДДВ-03) акустического датчика (микрофона), дБ

30–90 (регулируется)

Минимальная мощность подключаемой нагрузки, Вт

от 1 (для ДДВ-03 от 40)

Исполнительный элемент

(для ДДПт-01, ДДВ-03) – тиристор

(для всех остальных моделей) – электромеханическое реле

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

486

УПРАВЛЕНИЕ СВЕТОМ

1

IV


Наимено-

вание

Артикул

Способ

установки

Макс.

мощность

нагрузки, Вт

Время

отключения

Порог

срабатывания,

лк

Диапазон

обнаружения,

м

Угол обзора Степень

защиты

Датчик

движения

ДДСПт-01

SQ0324-0048 настенный с

патроном Е27

60

10 сек – 6  мин

(регулируется)

3 – дневной свет

(регулируется)

6

120° (сбоку)+

360° (сверху)

IP20

Датчик

движения

ДДТ-01

SQ0324-0017

в нишу

точечного

светильника

1200

10 сек – 15 мин

(регулируется)

Датчик

движения

 ДДТ-02

SQ0324-0026

800

10 сек – 7 мин

(регулируется)

Датчик

движения

ДДТ-03

SQ0324-0032

в нишу

точечного

светильника

10 сек – 15 мин

(регулируется)

120° (сбоку)+

360° (сверху)

Датчик

движения

ДДСк-01

SQ0324-0022

скрытый

5 сек, 30 сек,

1 мин, 3 мин,

5 мин, 8 мин

10, 2000

IP20 –

корпус

IP44 –

датчик

Датчик

движения

ДДСк-02

SQ0324-0046

40

120 сек

30

IP20

Датчик

движения

ДДС-01

SQ0324-0006

на стену

1100

5 сек – 8 мин

(регулируется)

5 – дневной свет

(регулируется)

2–12

(регулируется)

180°

IP44

Датчик

движения

ДДС-02

SQ0324-0007

5 сек – 8 мин

(регулируется)

12

Датчик

движения

ДДС-03

SQ0324-0008

5 сек – 15 мин

(регулируется)

10

Датчик

движения

ДДС-04

SQ0324-0009

5 сек – 8 мин

(регулируется)

12

Датчик

движения

ДДС-05

SQ0324-0024

1200

10 сек – 15 мин

(регулируется)

3 – дневной свет

(регулируется)

IP65

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

487

УПРАВЛЕНИЕ СВЕТОМ

1

IV


Наимено-

вание

Артикул

Способ

установки

Макс.

мощность

нагрузки, Вт

Время

отключения

Порог

срабатывания,

лк

Диапазон

обнаружения,

м

Угол обзора Степень

защиты

Датчик

движения

ДДУ-01

SQ0324-0010

внешний

угол стены

1100

5 сек – 8 мин

(регулируется)

5 – дневной свет

(регулируется)

12

270°

IP44

Датчик

движения

ДДВ-01

SQ0324-0011

в монтажную

коробку

600

5 сек – 8 мин

(регулируется)

10 – дневной

свет

(регулируется)

9

120°

IP20

Датчик

движения

ДДВ-02

SQ0324-0012

1200

10 сек – 30 мин

(регулируется)

10

140°

Датчик

движения

ДДВ-03

(с акусти-

ческим

датчи-

ком)**

SQ0324-0013

500

5 сек – 8 мин

(регулируется)

5 – дневной свет

(регулируется)

2-12

(регулируется)

Датчик

движения

ДДВ-04

SQ0324-0045

10 сек – 7 мин

9

160°

Датчик

движения

ДДПр-01

SQ0324-0014

на

прожектор

1100

5 сек – 8 мин

(регулируется)

12

120°

IP44

Датчик

движения

ДДР-01

SQ0324-0027

в розетку

1200

10 сек – 7 мин

(регулируется)

3 – дневной свет

(регулируется)

9

120°

IP20

Датчик

движения

ДДП-03С

«ЭКО»

сосна

SQ0324-0043

потолочный

10 сек – 15 мин

(регулируется) 3- дневной свет

6

120° (сбоку) +

360° (сверху)

IP33

Датчик

движения

ДДП-03В

«ЭКО»

венге

SQ0324-0044

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

488

УПРАВЛЕНИЕ СВЕТОМ

1

IV

ДДП-01

ДДП-02

ДДП-03

ДДТ-01

ДДВ-02

ДДВ-01

зеленый

красный

черный

ДДС-01...

ДДС-04

ДДУ-01

коричневый

красный

синий

коричневый

красный

синий

ДДТ-02
ДДТ-03

N

L

А

ДДПр-01

датчик

движения

клеммная

коробка

нагрузка (прожектор)

белый

белый

коричневый

красный

синий

желто-зеленый

ДДП-05

N

N

N

L

L

‘

L

ДДП-04

ДДП-06

230 В~

ДДВ-03

ДДВ-04

нагрузка

230 В~

ДДСк-01

коричневый

красный

синий

N

L

230 В~

А

N

N

L

L

ДДС-05

А

N

N

L

L

ДДСк-02

коричневый

красный

синий

L

230 В~

N

ДДСПт-01

коричневый

синий

230 В~

N

L

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0324-0004

50

13

650

390

270

SQ0324-0005

13

SQ0324-0006

14,5

450

330

490

SQ0324-0007

10

480

420

230

SQ0324-0008

11

500

370

220

SQ0324-0009

15

500

420

280

SQ0324-0010

36

12

450

400

420

SQ0324-0011

100

15

500

400

300

SQ0324-0012

120

16,5

440

400

400

SQ0324-0013

50

8

460

360

490

SQ0324-0014

60

15

500

460

350

SQ0324-0016

50

6,5

350

320

290

SQ0324-0017

7,5

440

430

230

SQ0324-0018

9

480

290

210

SQ0324-0022

100

6,5

470

250

200

SQ0324-0023

50

8,5

540

380

230

SQ0324-0024

11

430

390

225

SQ0324-0026

100

8,5

415

340

305

SQ0324-0027

50

8

445

320

225

SQ0324-0031

625

220

265

SQ0324-0032

510

410

185

SQ0324-0041

10

480

420

230

SQ0324-0042
SQ0324-0043

9

480

290

210

SQ0324-0044
SQ0324-0045

100

11,5

450

305

370

SQ0324-0046

5

470

250

200

SQ0324-0047

50

10

565

385

232

SQ0324-0048

6,5

490

260

200

Электрические схемы подключения

* Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, расположенных под углом 120° друг к другу, благодаря чему он обеспечивает

больший угол обзора, чем ДДП-01.

**

 Датчик ДДВ-03 имеет дополнительный акустический датчик (микрофон) с регулируемой силой срабатывания от звука 30–90 дБ.


Наимено-

вание

Артикул

Способ

установки

Макс.

мощность

нагрузки, Вт

Время

отключения

Порог

срабатывания,

лк

Диапазон

обнаружения,

м

Угол обзора Степень

защиты

Датчик

движения

ДДС-02С

«ЭКО»

сосна

SQ0324-0041

на стену

1100

5 сек – 8 мин

(регулируется) 5- дневной свет

12

180°

IP44

Датчик

движения

ДДС-02B

«ЭКО»

венге

SQ0324-0042

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

489

УПРАВЛЕНИЕ СВЕТОМ

1

IV

ДДП-01

ДДП-02

ДДП-03

ДДТ-01

ДДВ-02

ДДВ-01

зеленый

красный

черный

ДДС-01...

ДДС-04

ДДУ-01

коричневый

красный

синий

коричневый

красный

синий

ДДТ-02
ДДТ-03

N

L

А

ДДПр-01

датчик

движения

клеммная

коробка

нагрузка (прожектор)

белый

белый

коричневый

красный

синий

желто-зеленый

ДДП-05

N

N

N

L

L

‘

L

ДДП-04

ДДП-06

230 В~

ДДВ-03

ДДВ-04

нагрузка

230 В~

ДДСк-01

коричневый

красный

синий

N

L

230 В~

А

N

N

L

L

ДДС-05

А

N

N

L

L

ДДСк-02

коричневый

красный

синий

L

230 В~

N

ДДСПт-01

коричневый

синий

230 В~

N

L

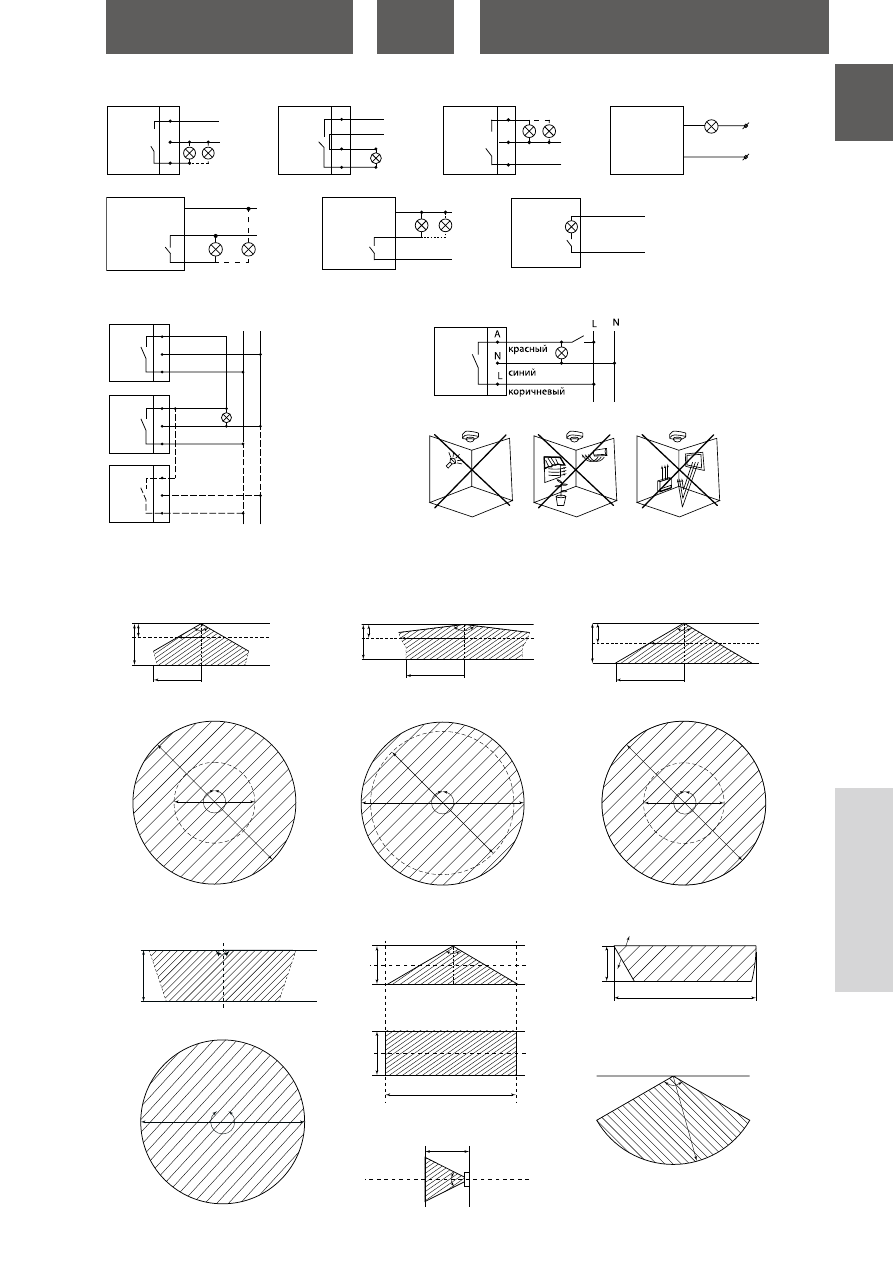

Электрические схемы подключения

Пример подключения двух и более датчиков

движения к общей нагрузке

красный

коричневый

А
N

N

L

L

А
N
L

А
N
L

синий

красный

коричневый

синий

красный

коричневый

синий

Схема с добавлением настенного выключателя в цепь для

ручного подключения нагрузки

Факторы, вызывающие ошибочные срабатывания датчиков

датчик

движе-

ния

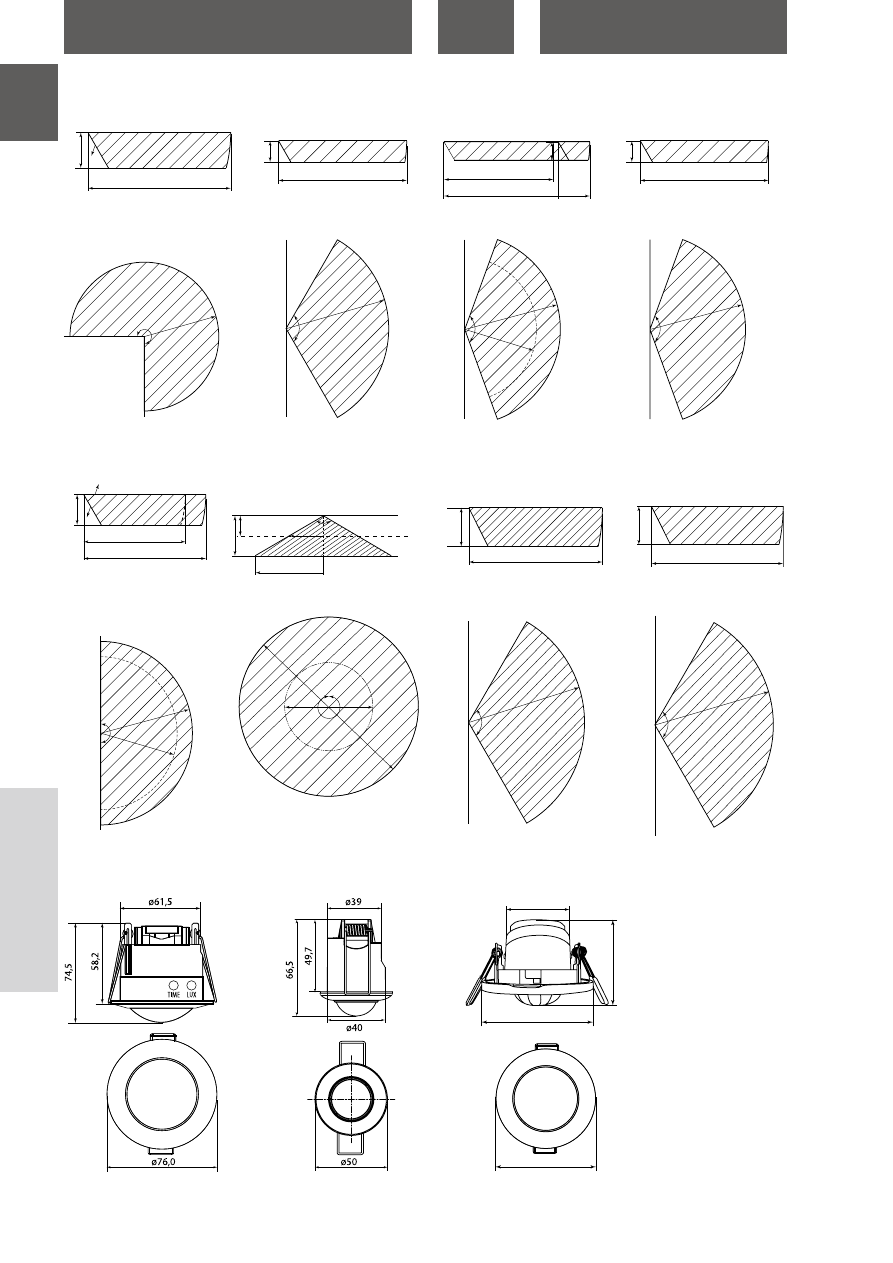

Зоны обнаружения датчиков

Примечание: датчик может дополнительно

регулироваться вверх-вниз

ДДП-01

Зона обнаружения

по вертикали (вид сбоку)

ДДП-02

Зона обнаружения

по вертикали (вид сбоку)

ДДП-03, ДДП-05

Зона обнаружения

по вертикали (вид сбоку)

ДДПр-01

Зона обнаружения

по вертикали (вид сбоку)

120°

120°

120°

25°

20 м

4

м

360°

360°

360°

d=3,46 м (при l=2 м)

d=11,3 м (при l=2 м)

d=3,46 м (при l=2 м)

d=7

 м (п

ри l=

6 м

)

d=7

 м (п

ри l=

4 м

)

d=1

1 м

 (пр

и l=

6 м

)

120°

l=2 м

l=6 м

r=3,5 м

r=6 м

r=

6 м

r=3,5 м

r=2 м

r=2 м

160°

l=2 м

l=2 м

l=6 м

l=4 м

r=5,5 м

r=6 м

Зона обнаружения

по горизонтали (вид верху)

ДДП-06

Зона обнаружения

по вертикали (вид сбоку)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид сбоку – в ширину)

ДДП-04

Зона обнаружения

по вертикали (вид сбоку – в длину)

1,7–3,5

м

2–10 м

2–10 м

ДДУ-01

Зона обнаружения

по вертикали (вид сбоку)

ДДС

Зона обнаружения

по вертикали (вид сбоку)

ДДТ-01,  ДДТ-02, ДДТ-03, ДДПт-01, ДДСк-01,

ДДСк-02, ДДСПт-01

(установка на потолок)

Зона обнаружения

по вертикали (вид сбоку)

ДДСк-01, ДДСк-02,ДДСПт-01

(установка на стену)

Зона обнаружения

по вертикали (вид сбоку)

ДДВ-01

Зона обнаружения

по вертикали (вид сбоку)

ДДВ-02, ДДВ-03

Зона

обнаружения по вертикали

(вид сбоку)

ДДВ-04

Зона обнаружения

по вертикали (вид сбоку)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Примечание: датчик может дополнительно

регулироваться вверх-вниз

r=6 м

r=6 м

r=4,5

м

r=6 м

(ДДВ-0

3)

r=4,5 м (Д

ДВ-02)

r=4,5 м

r=4,5 м (ДДВ-02)

r=5 м (ДДС-03)

r=6 м (кроме ДДС-03)

r=6 м (ДДВ-03)

1,7–3,5

м

1,7–3,5

м

1–1,6

м

r=4,5 м

1–1,6

м

1–1,6

м

Примечание: датчик может дополнительно

регулироваться вверх-вниз

270°

120°

140°

r=4,5

160°

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

r=6 м

(кром

е ДДС

-03)

r=5 м (ДД

С-03)

120°

120°

360°

180°

r=3 м

r=3 м

r=3 м

r=1,7 м

l=2 м

l=4 м

1,7–3,5

м

d=3,46 м (при l=2 м)

d=6

 м (п

ри l=

4 м

)

d=9

м

360˚

d= 20м

180˚

r=10 м

l=2-6

м

а – осветительные приборы в зоне действия

б – порывы ветра и кондиционеры

в – отопительные приборы, отражающие поверхности

а

б

в

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

490

УПРАВЛЕНИЕ СВЕТОМ

1

IV

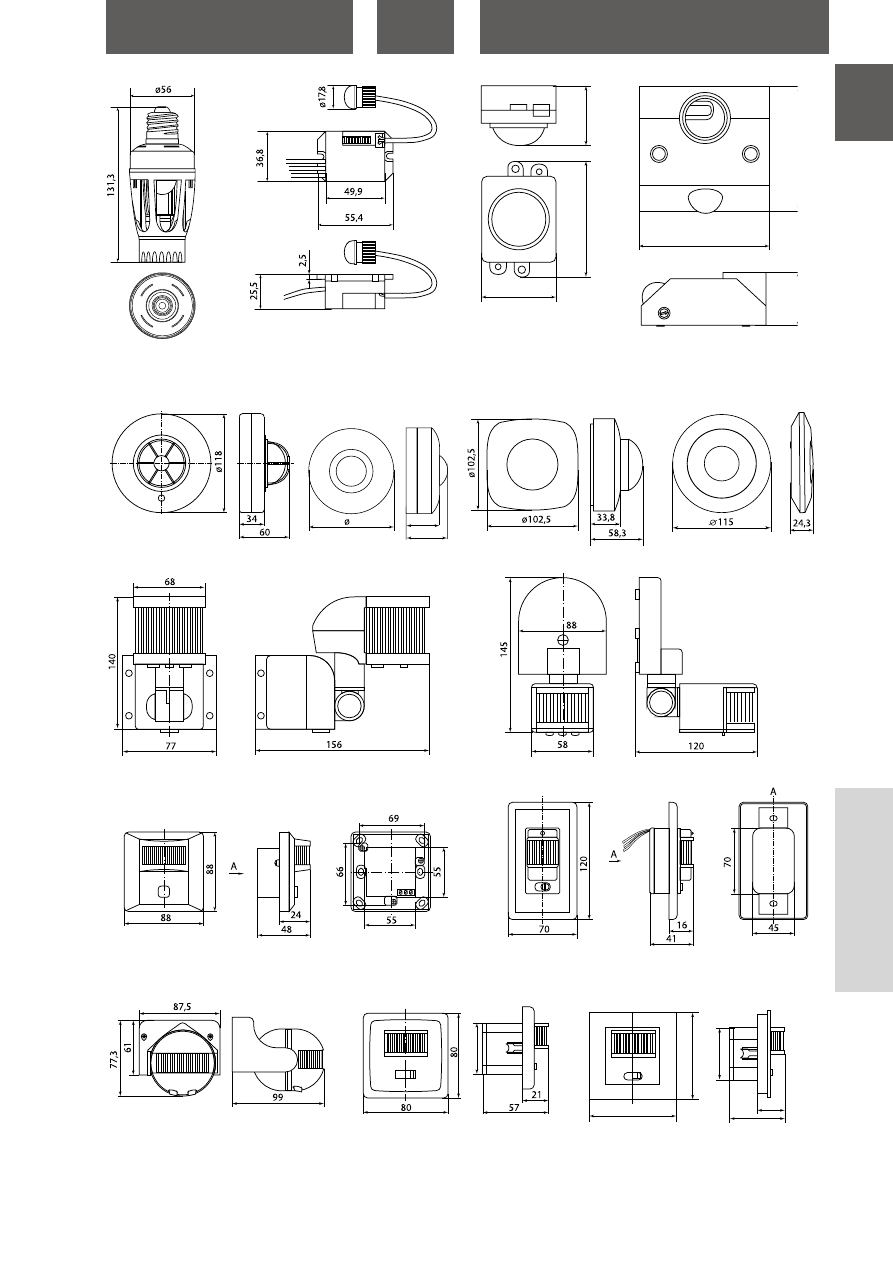

Габаритные размеры

(мм)

l=1-1,8  м

ДДР-01

Зона обнаружения

по вертикали (вид сбоку)

Зона обнаружения

по горизонтали (вид сверху)

r=4,5 м

120°

r=4,5 м

Примечание: датчик может

дополнительно регулироваться

вверх-вниз

ДДС

Зона обнаружения

по вертикали (вид сбоку)

r=5 м (ДДС-03)

r=6 м (кроме ДДС-03)

1,7–3,5

м

Зона обнаружения

по горизонтали (вид верху)

r=6 м

(кром

е ДДС

-03)

r=5 м (ДД

С-03)

180°

ДДСк-01, ДДСк-02, ДДСПт-01

(установка на стену)

Зона обнаружения

по вертикали (вид сбоку)

Зона обнаружения

по горизонтали (вид верху)

120°

r=3 м

r=3 м

1,7–3,5

м

ДДТ-01,  ДДТ-02, ДДТ-03, ДДПт-01,

ДДСк-01, ДДСк-02, ДДСПт-01

(установка на потолок)

Зона обнаружения

по вертикали (вид сбоку)

Зона обнаружения

по горизонтали (вид верху)

120°

360°

r=3 м

r=1,7 м

l=2 м

l=4 м

d=3,46 м (при l=2 м)

d=6

 м (п

ри l=

4 м

)

ДДТ-01

ДДТ-02

ДДТ-03

ДДТ-03

ДДТ-02

ДДТ-01

61,4

ø80

78

62,2

85,5

85,

5

38

35

26,

5

32

ДДСк-01

ДДПт-01

Примечание: датчик может дополнительно

регулироваться вверх-вниз

ДДП-01

Зона обнаружения

по вертикали (вид сбоку)

ДДП-02

Зона обнаружения

по вертикали (вид сбоку)

ДДП-03, ДДП-05

Зона обнаружения

по вертикали (вид сбоку)

ДДПр-01

Зона обнаружения

по вертикали (вид сбоку)

120°

120°

120°

25°

20 м

4

м

360°

360°

360°

d=3,46 м (при l=2 м)

d=11,3 м (при l=2 м)

d=3,46 м (при l=2 м)

d=7

 м (п

ри l=

6 м

)

d=7

 м (п

ри l=

4 м

)

d=1

1 м

 (пр

и l=

6 м

)

120°

l=2 м

l=6 м

r=3,5 м

r=6 м

r=

6 м

r=3,5 м

r=2 м

r=2 м

160°

l=2 м

l=2 м

l=6 м

l=4 м

r=5,5 м

r=6 м

Зона обнаружения

по горизонтали (вид верху)

ДДП-06

Зона обнаружения

по вертикали (вид сбоку)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид сбоку – в ширину)

ДДП-04

Зона обнаружения

по вертикали (вид сбоку – в длину)

1,7–3,5

м

2–10 м

2–10 м

ДДУ-01

Зона обнаружения

по вертикали (вид сбоку)

ДДС

Зона обнаружения

по вертикали (вид сбоку)

ДДТ-01,  ДДТ-02, ДДТ-03, ДДПт-01, ДДСк-01,

ДДСк-02, ДДСПт-01

(установка на потолок)

Зона обнаружения

по вертикали (вид сбоку)

ДДСк-01, ДДСк-02,ДДСПт-01

(установка на стену)

Зона обнаружения

по вертикали (вид сбоку)

ДДВ-01

Зона обнаружения

по вертикали (вид сбоку)

ДДВ-02, ДДВ-03

Зона

обнаружения по вертикали

(вид сбоку)

ДДВ-04

Зона обнаружения

по вертикали (вид сбоку)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Примечание: датчик может дополнительно

регулироваться вверх-вниз

r=6 м

r=6 м

r=4,5

м

r=6 м

(ДДВ-0

3)

r=4,5 м (Д

ДВ-02)

r=4,5 м

r=4,5 м (ДДВ-02)

r=5 м (ДДС-03)

r=6 м (кроме ДДС-03)

r=6 м (ДДВ-03)

1,7–3,5

м

1,7–3,5

м

1–1,6

м

r=4,5 м

1–1,6

м

1–1,6

м

Примечание: датчик может дополнительно

регулироваться вверх-вниз

270°

120°

140°

r=4,5

160°

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

Зона обнаружения

по горизонтали (вид верху)

r=6 м

(кром

е ДДС

-03)

r=5 м (ДД

С-03)

120°

120°

360°

180°

r=3 м

r=3 м

r=3 м

r=1,7 м

l=2 м

l=4 м

1,7–3,5

м

d=3,46 м (при l=2 м)

d=6

 м (п

ри l=

4 м

)

d=9

м

360˚

d= 20м

180˚

r=10 м

l=2-6

м

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

491

УПРАВЛЕНИЕ СВЕТОМ

1

IV

ДДПт-01

ДДСк-02

ДДТ-03

ДДТ-02

ДДТ-01

61,4

ø80

78

62,2

85,5

85,

5

38

35

26,

5

32

ДДСк-01

ДДПт-01

ДДСк-01

ДДСПт-01

80

80

31

41

48,5

117,2

51,5

72

92

80

24,7

16

82

82

48,5

ДДУ-01

ДДВ-03

ДДВ-02

ДДВ-01

ДДС-01

ДДС-02, ДДС-02С, ДДС-02В

ДДП-01 и ДДП-02

ДДП-03, ДДП-03С, ДДП-03В

ДДП-04, ДДП-06

ДДП-05

ДДВ-04

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

492

УПРАВЛЕНИЕ СВЕТОМ

1

IV

80

80

31

41

48,5

117,2

51,5

72

92

80

24,7

16

82

82

48,5

ДДС-03

ДДС-05

ДДР

ДДС-04

ДДПр-01

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

493

УПРАВЛЕНИЕ СВЕТОМ

1

IV

Назначение

•  Для автоматического включения и отключения нагрузки в

заданном интервале времени при появлении движущихся объ-

ектов в зоне обнаружения датчика и в зависимости от уровня

освещенности в однофазных электрических сетях переменного

тока напряжением 230 В и частотой 50 Гц.

Применение

Управление уличным

освещением.

Управление внутренним

освещением.

Управление устройствами сигна-

лизации.

Материалы

•  Корпус датчика выполнен из не поддерживающего горение

пластика.

Конструкция

•  Микроволновые датчики движения работают по принципу

локации СВЧ-излучением «на отражение». Датчики излучают

высокочастотные электромагнитные волны частотой 5,8 ГГц и

получают эхо, отраженное от объектов.

Комплектация

•  Датчик движения микроволновый.

•  Набор крепежа к монтажной поверхности.

•  Упаковочная коробка.

•  Руководство по эксплуатации. Паспорт.

Преимущества

Датчик способен обнаруживать

объекты через препятствия: тон-

кие стены, двери, стекла и  др.

(можно спрятать датчик под сте-

клом светильника, подвесным

или натяжным потолком, устано-

вить внутри дома перед дверью

для обнаружения объектов на

улице).

Чувствительность датчика не

зависит от температуры окру-

жающей среды (в отличие от

инфракрасных, датчик сохраняет

максимальную дальность обна-

ружения при температуре окру-

жающей среды выше 25 °С).

Датчик способен реагировать

на самые незначительные дви-

жения объекта: рукой или голо-

вой (для обнаружения объектов

датчиками инфракрасного типа

требовалось пересечение им

минимум двух лучей).

Датчики имеют дальность рабо-

ты до 15 метров (в зависимости

от исполнения), что позволяет

использовать их в помещениях с

высокими потолками, например

на складах.

Минимальная коммутируе-

мая нагрузка от 1 Вт позволяет

использовать датчик с маломощ-

ными светодиодными лампами и

светильниками.

ДАТЧИКИ ДВИЖЕНИЯ МИКРОВОЛНОВЫЕ

ТИПА

ДДМ

Сертификат ТР ТС

IP20 IP33 IP44

3-2000

лк

гарантия

5

лет

+40 ˚C

–20 ˚C

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

494

УПРАВЛЕНИЕ СВЕТОМ

1

IV

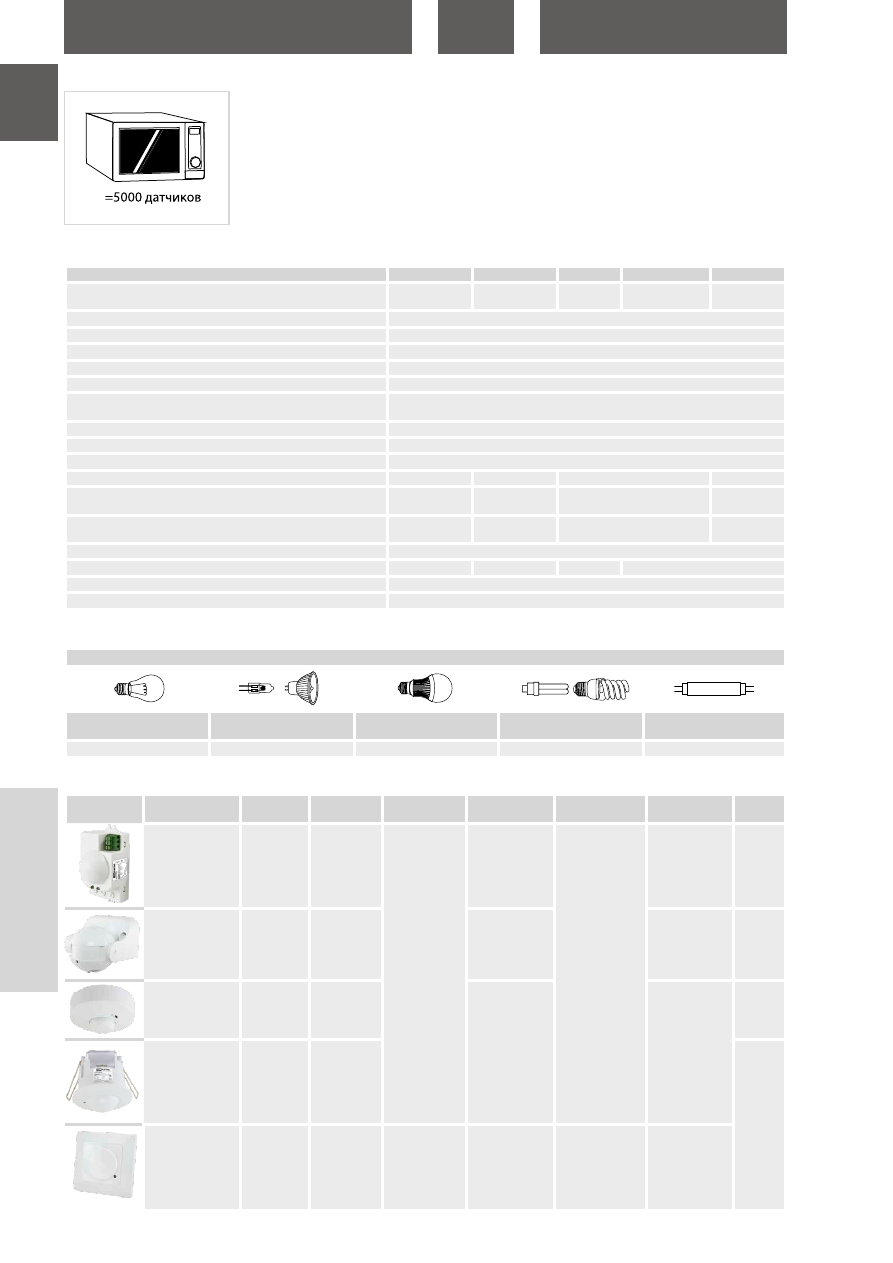

Датчики имеют безопасное для

человека излучение <0,2 мВт

(5000 датчиков = 1 микроволно-

вая печь).

Технические характеристики

Ассортимент


Наименование

Артикул

Способ

установки

Макс. мощность

нагрузки, Вт

Дальность

обнаружения, м

Порог

срабатывания, лк

Угол обзора

Степень

защиты

Датчик движения

микроволновый

ДДМ-01

SQ0324-0015 потолочный/

на стену

1200

1–8

(регулируется)

3 – дневной свет

(регулируется)

120°



(сбоку)+

360° (сверху)

IP20

Датчик движения

микроволновый

ДДМ-02С

SQ0324-0021

на стену

5–15

(регулируется)

180°

IP44

Датчик движения

микроволновый

ДДМ-03П

SQ0324-0028

потолочный

1–8

(регулируется)

180° (сбоку) +

360° (сверху)

IP33

Датчик движения

микроволновый

ДДМ-04Т

SQ0324-0029

в нишу

точечного

светильника

IP20

Датчик движения

микроволновый

ДДМ-05В

SQ0324-0030 в монтажную

коробку

1200

5–15

(регулируется)

3 – дневной свет

(регулируется)

180°

Мощность нагрузки, Вт

Лампы накаливания

Галогенные лампы

Светодиодные лампы

Компактные люминесцентные

лампы

Люминесцентные лампы

1200

1200

600

300

600

Рекомендуемая суммарная мощность подключаемой нагрузки в зависимости от ее типа

Наименование параметра

ДДМ-01

ДДМ-02С

ДДМ-03П

ДДМ-04Т

ДДМ-05В

Способ установки

потолочный/

на стену

на стену

потолочный в нишу точечного

светильника

в монтажную

коробку

Номинальное напряжение, В

230

Частота сети, Гц

50

Несущая частота, ГГц

5,8

Мощность передатчика, мВт

<0,2

Максимальная суммарная мощность нагрузки ламп накаливания, Вт

1200

Максимальная суммарная мощность нагрузки люминесцентных

ламп, Вт

600

Минимальная коммутируемая нагрузка, Вт

от 1

Порог срабатывания в зависимости от уровня освещенности, лк

от 3 лк до дневного света (регулируется)

Время отключения

10 сек – 12 мин (регулируется)

Высота потолка/установки, м

1,8–4

1,7–3,5

1,5–3,5

1–1,6

Максимальная дальность обнаружения объекта, м

1–8

(регулируется)

5–15

(регулируется)

1–8

(регулируется)

5–15

(регулируется)

Угол обзора

120° (сбоку)+360°

(сверху)

180°

180° (сбоку)+360° (сверху)

180°

Собственная потребляемая мощность, Вт

0,9

Степень защиты

IP20

IP44

IP33

IP20

Цвет

белый

Диапазон рабочих температур, °С

от -20 до +40

УПРАВЛЕНИЕ СВЕТОМ

tdme.ru

495

УПРАВЛЕНИЕ СВЕТОМ

1

IV

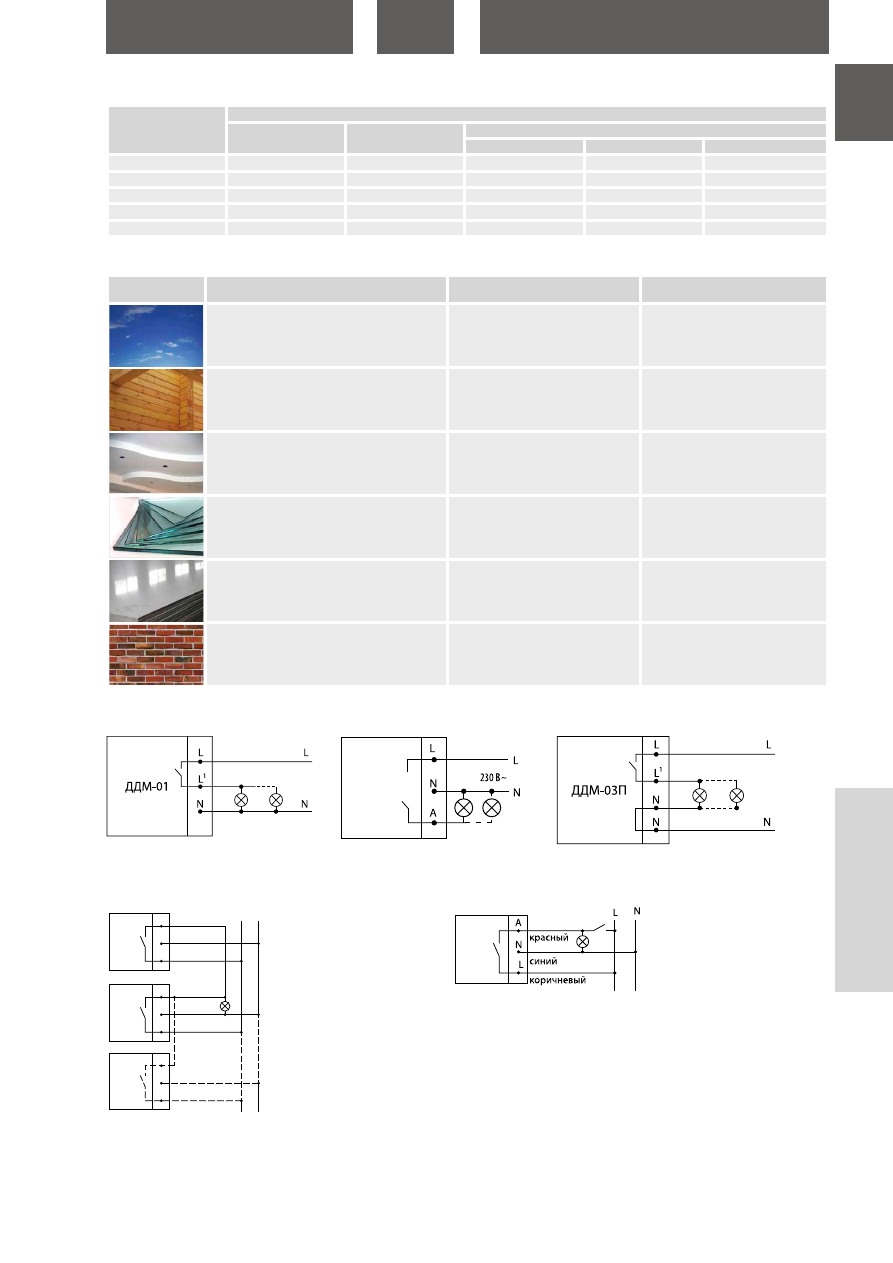

Зависимость дальности обнаружения датчика от типа препятствия


Тип препятствия

Процент снижения дальности

обнаружения (усредненное значение)

Максимальная дальность

обнаружения объекта, м

Открытое пространство

0%

8

Деревянная стена/дверь, толщина 40 мм

-20%

6,5

Гипсокартон, толщина 5 мм

-50%

4

Стекло, толщина 10 мм

-50%

4

Металл, толщина 1 мм

-75%

2

Кирпичная стена, толщина 120 мм

-100%

(через стену не работает)

0

ДДМ-04Т

ДДМ-02С

ДДМ-05В

Электрические схемы подключения

ДДМ-04Т

ДДМ-02С

ДДМ-05В

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0324-0015

100

10,5

410

300

290

SQ0324-0021

50

10

480

415

230

SQ0324-0028

50

10

535

320

220

SQ0324-0029

50

7,5

440

430

225

SQ0324-0030

100

11

445

345

365

Пример подключения двух и более датчиков

движения к общей нагрузке

красный

коричневый

А
N

N

L

L

А
N
L

А
N
L

синий

красный

коричневый

синий

красный

коричневый

синий

Схема с добавлением настенного выключателя в цепь

для ручного подключения нагрузки

датчик

движе-

ния
