Комплектующие
Элементы дымоудаления для конденсационных котлов

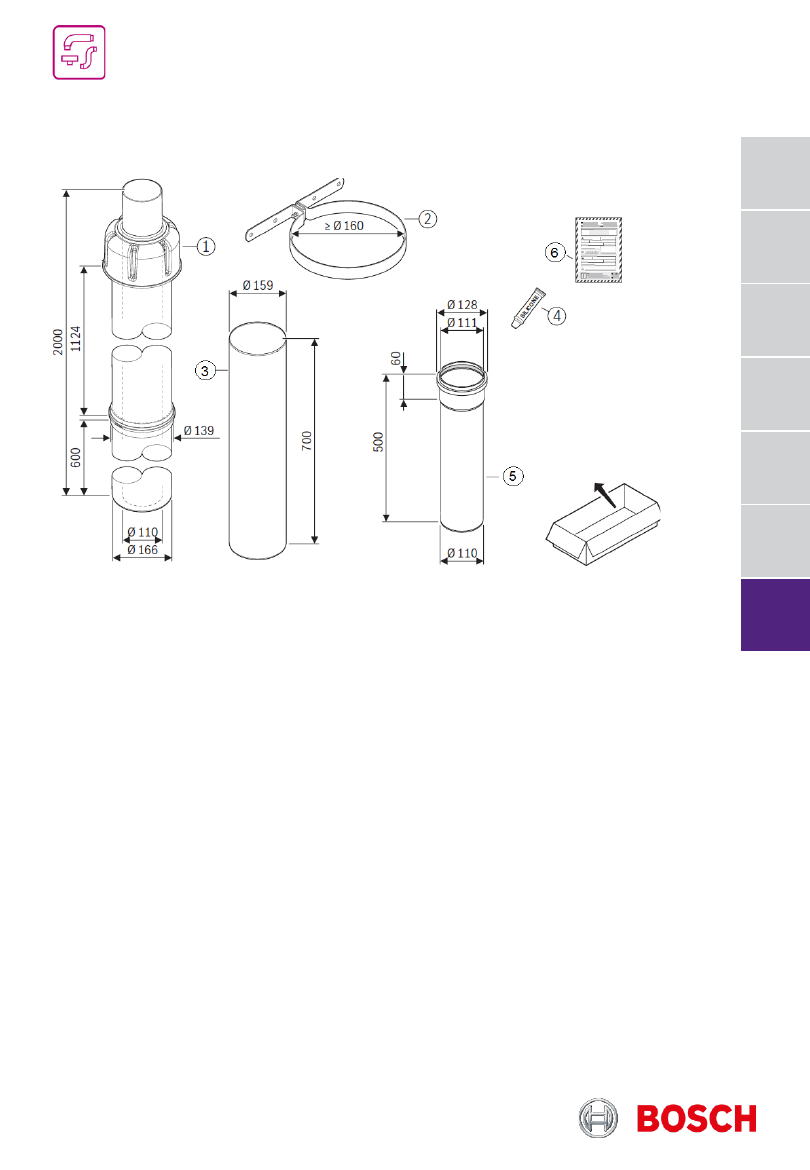

Базовый комплект FC-Set110-C33x, DN110/160, вертикальный, концентрический,
черный, арт.7738113090

Комплект поставки:

1.

Труба DN110/160 с защитным колпаком

2.

Крепежный хомут

3.

Защитный футляр DN160

4.

Смазка для сборки

5.

Труба DN110-500мм

6.

Инструкция

850

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый комплект FC-Set110-C33x, DN110/160, вертикальный, концентрический,
красный, арт. 7738113091

Комплект поставки:

1.

Труба DN110/160 с защитным колпаком

2.

Крепежный хомут

3.

Защитный футляр DN160

4.

Cмазка для сборки

5.

Труба DN110-500мм

6.

Инструкция

851

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

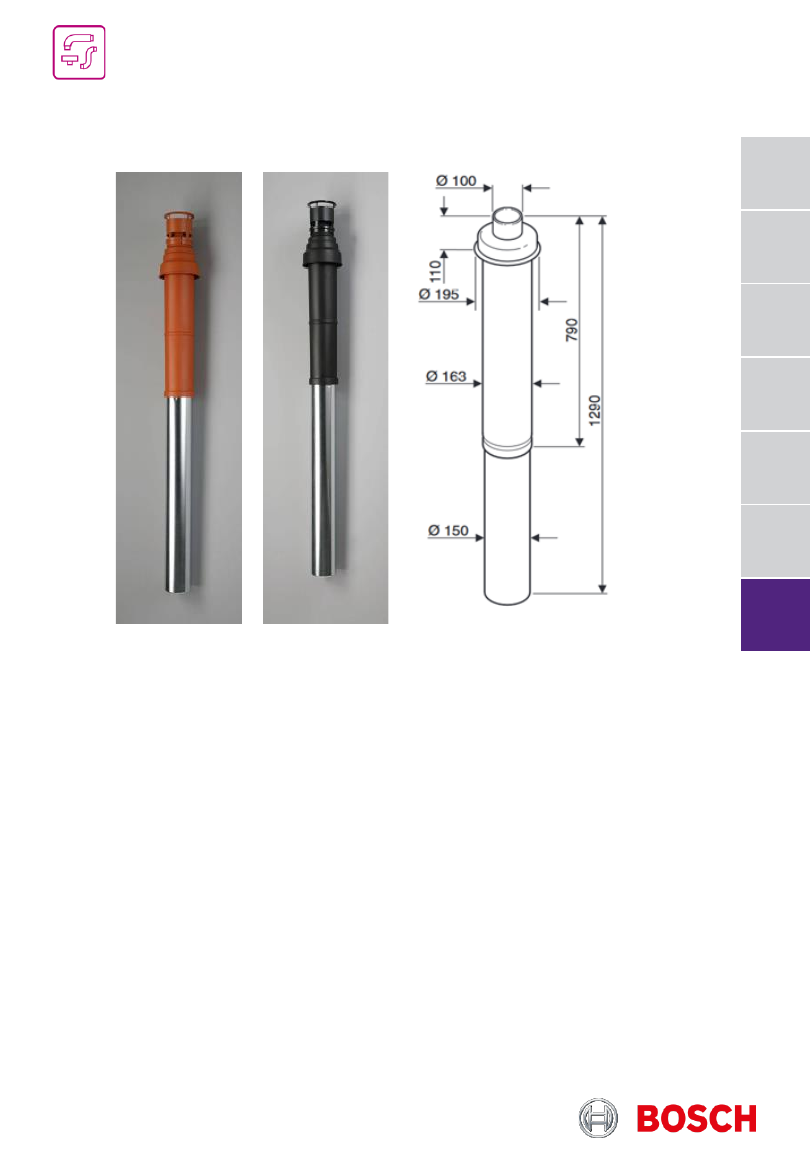

Дымоход концентрический DN100/150х1290мм, вертикальный, через крышу,
арт. 7719002784NM / 7719002783NM

852

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Элемент FC-O110, для DN160, с фартуком для плоской крыши, высота 170мм,
нерегулируемый, арт. 7738113126

Размер

7738113126

A / mm

∅

170

B / mm

170

C / mm

∅

535

D / mm

21

853

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

1.

свинцовая основа

2.

пластиковый купол

Комплектующие
Элементы дымоудаления для конденсационных котлов

Универсальная кровельная черепица FC-O110, для систем DN160

Артикул

Цвет

А

B

C

7738113128

черный

167

500

600

5° – 25°

7738113131

красный

5° – 25°

7738113129

черный

25° – 45°

7738113132

красный

25° – 45°

854

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый комплект FC-Set110-C53x, DN110/160, LAS-K, PP/белый, арт. 7738113079

1

3

2

Комплект поставки:

1.

Концентрический отвод DN 110/160 87° , арт. 7738113106

2.

Концентрическая труба DN110/160, L=500мм  арт. 7738113099

3.

Труба DN110/160 L=500 мм арт. 7747101679

855

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

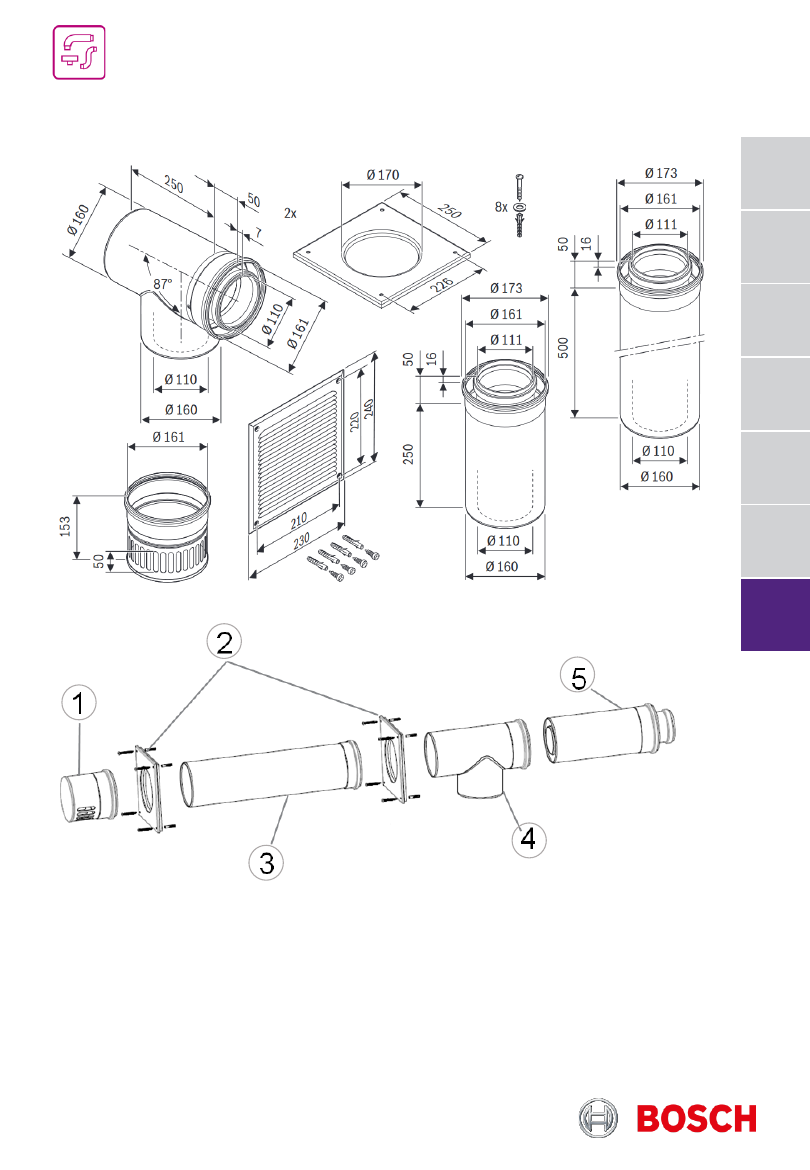

Базовый комплект дымохода FC-Set110-C53x, DN110/160, концентрический,
раздельное дымоудаление, арт. 7738113077

Комплект поставки:

1.

Крышка приточного воздуха

∅

160 мм

2.

Декоративная манжета

∅

160 мм, белая в комплекте с крепежом

3.

Дымовая труба

∅

160 мм, длина 500 мм

4.

Тройник концентрический

∅

110/160 PP/сталь

5.

Труба концентрическая

∅

110/160, длина 250 мм

856

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

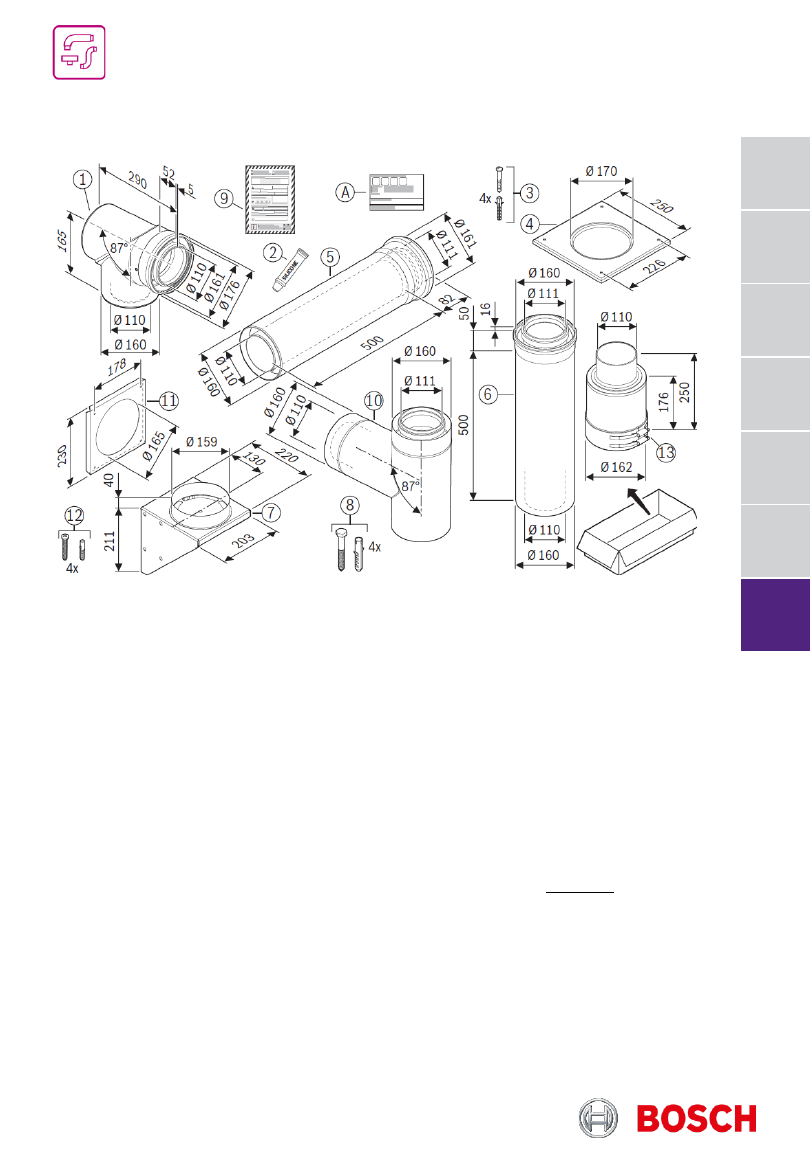

Базовый комплект FC-Set110-C93x, DN110/160, концентрический, в шахте DN110,
арт. 7738113075

Комплект поставки:

1.

Отвод DN110/160 со смотровым люком

2.

Покрытие шахты из нержавеющей стали

3.

Крепеж

4.

Декоративная накладка

5.

Коаксиальная труба –проход через стену DN110/160-500мм

6.

Труба DN110/160-500мм

7.

Отвод DN110 нижний

8.

C

мазка для сборки

9.

Инструкция

10.

Опорная пластина

11.

Труба UF защищенная DN110-500мм

12.

Распорка DN110 6шт

857

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый комплект FC-Set110-C53x, DN110/160, концентрический, по фасаду,
арт. 7738113095

Комплект поставки:

1.

Отвод DN110/160 со смотровым люком,

2.

C

мазка для сборки

3.

Крепеж

4.

Декоративная накладка

5.

Коаксиальная труба –проход через стену DN110/160-500мм,

6.

Труба DN110/160-500мм,

7.

Консоль

8.

Крепеж

9.

Инструкция

10.

Отвод концентрический DN110/160, 90°, PP/нерж, нижний,

арт.

87092086

11.

Декоративная накладка

12.

Крепеж

13.

Дымовая труба концентрическая FC-C110 DN110/160, PP/SS, элемент над крышей

858

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

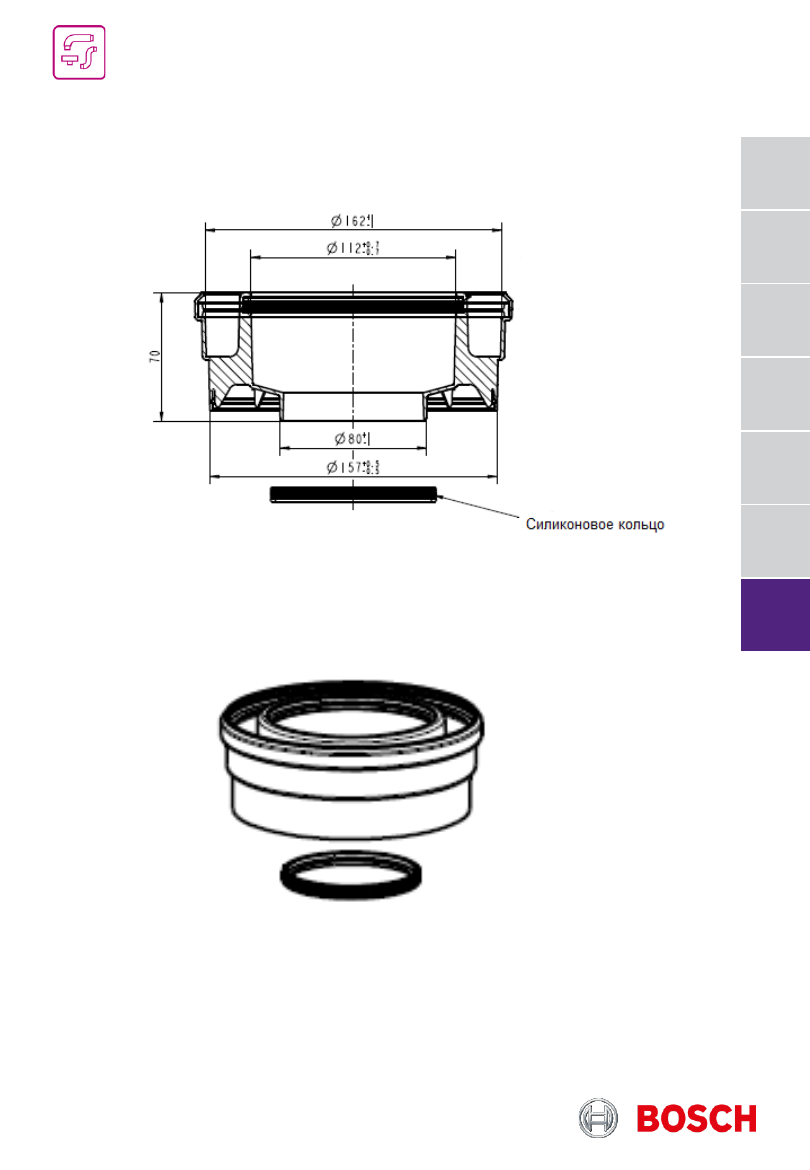

Адаптер, переход с DN100/150 на DN110/160, арт. 07101418

Комплектующие
Элементы дымоудаления для конденсационных котлов

859

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

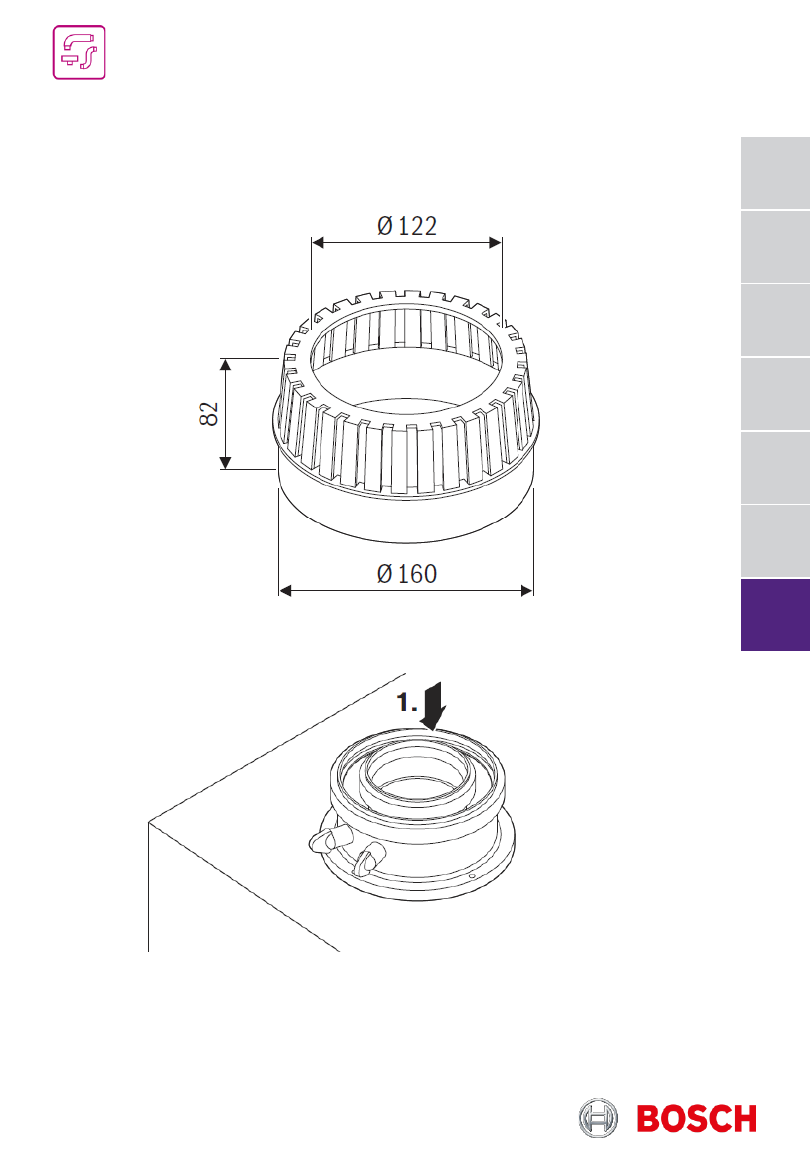

Защита приточного канала FC-O110, DN160, при заборе воздуха из помещения,
арт. 7747101689 / 7738113167

860

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Отвод DN250, 30

°

, PP, арт. 87090324

861

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

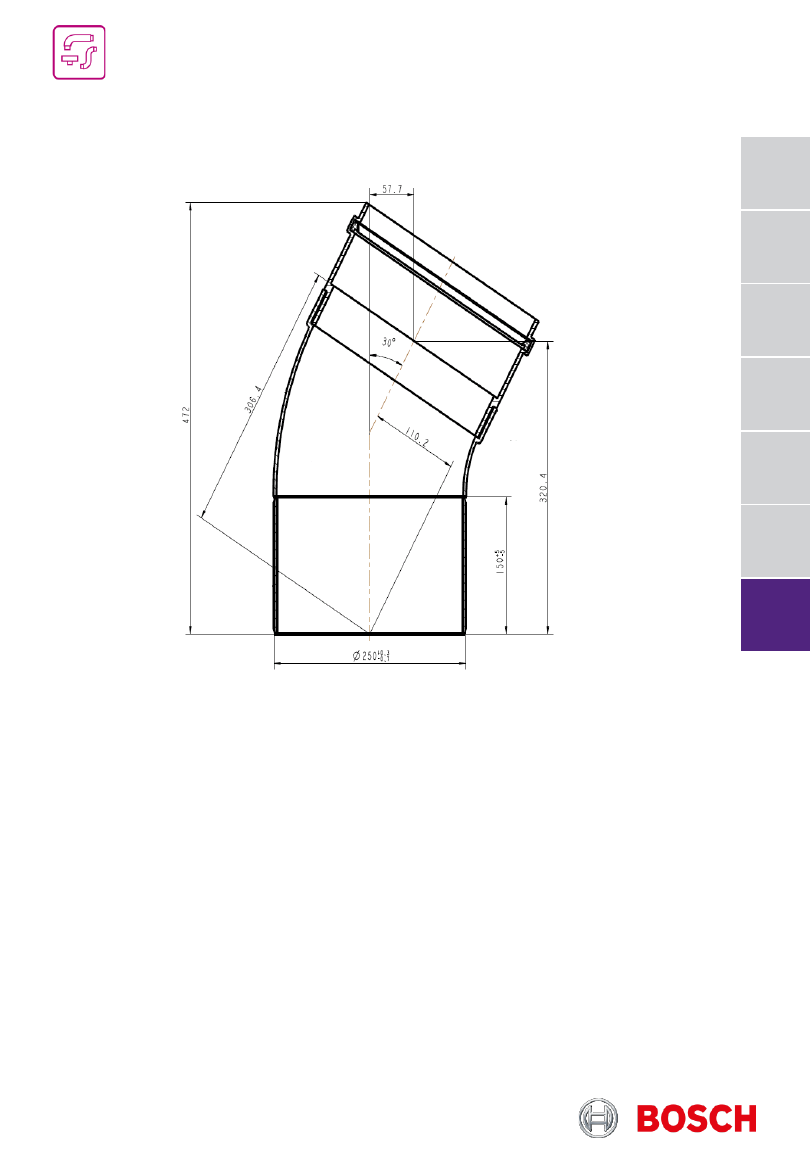

Отвод DN315, 30

°

, PP, арт. 87090328

862

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

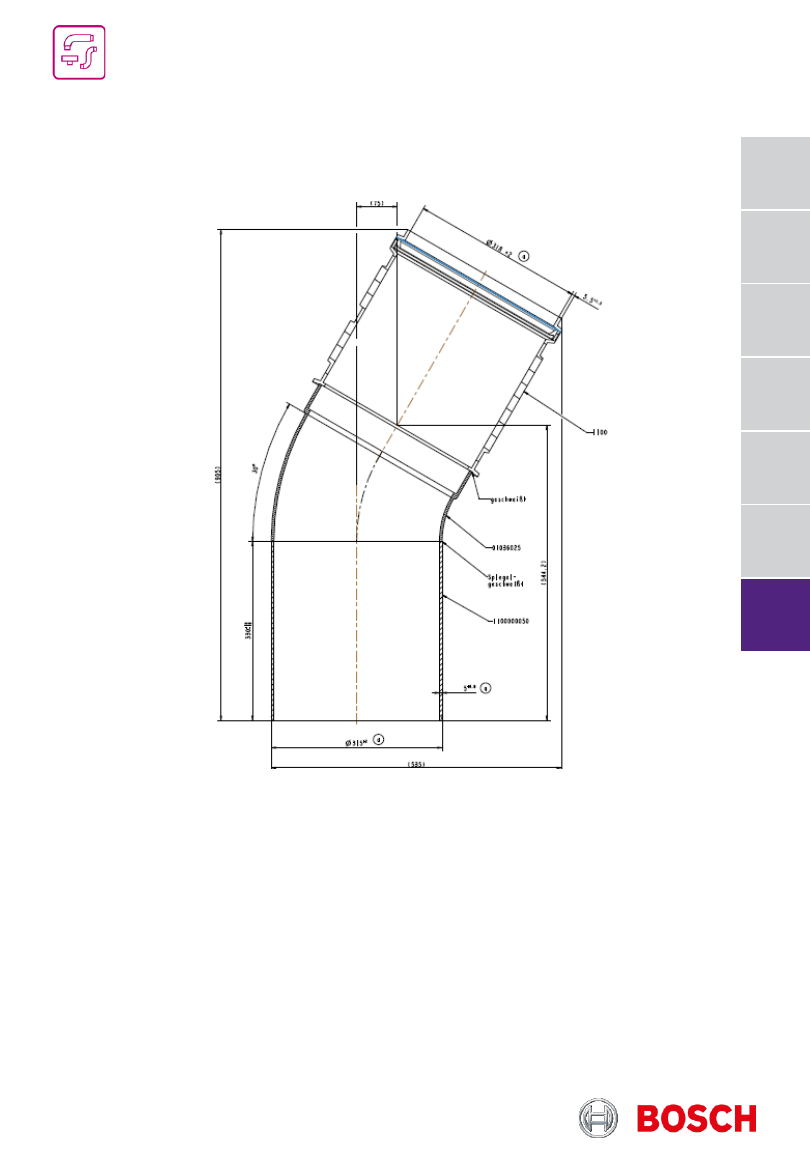

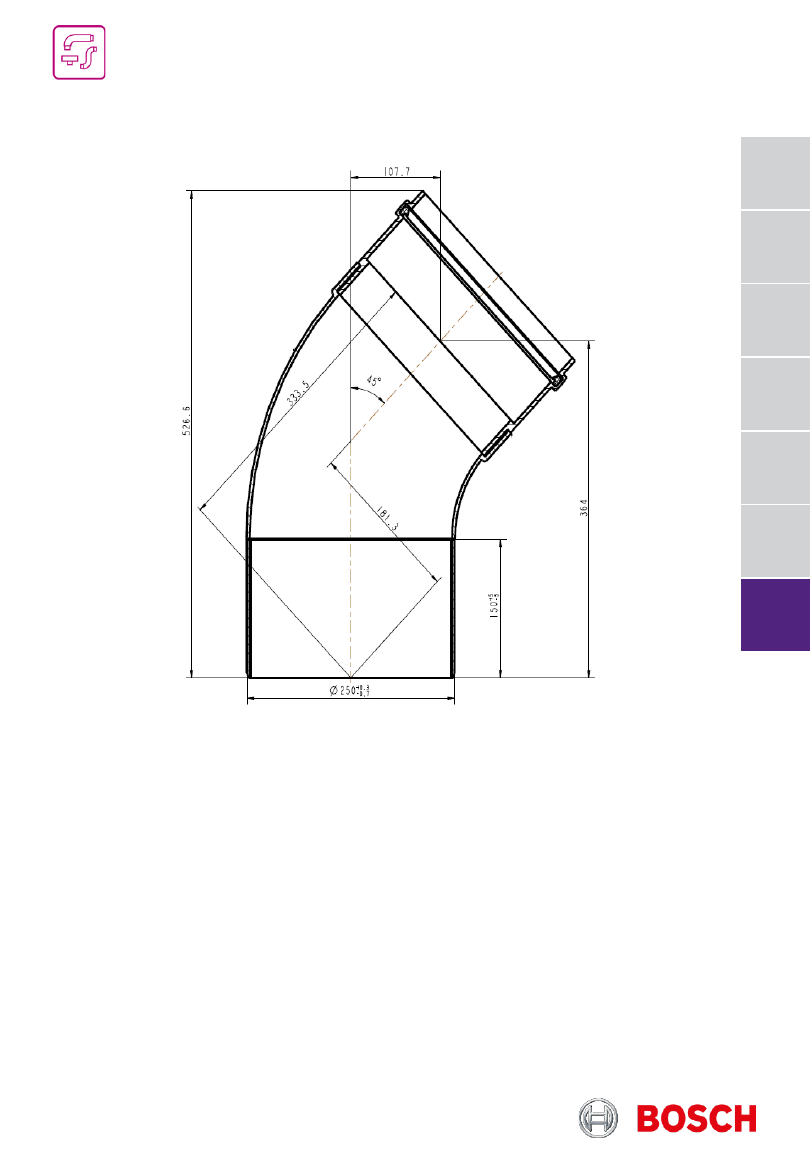

Отвод DN250, 45

°

, PP, арт. 87090325

863

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

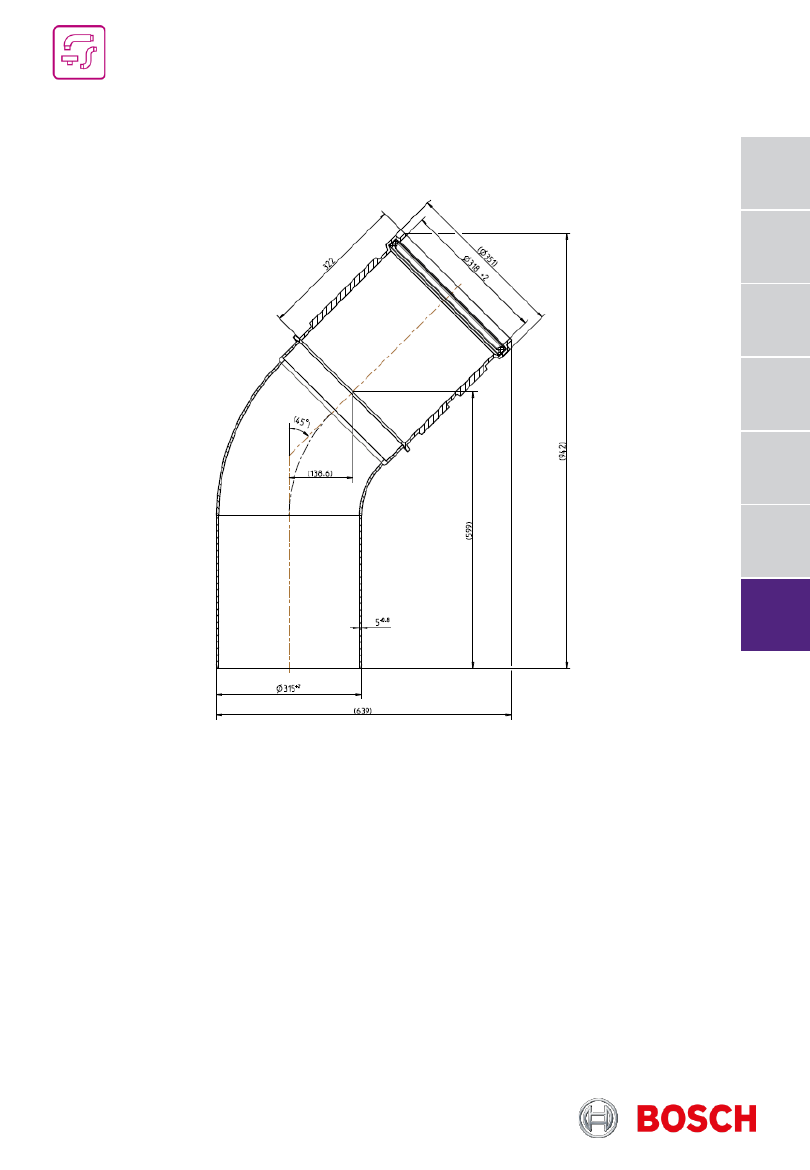

Отвод DN315, 45

°

, PP, арт. 87090329

864

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

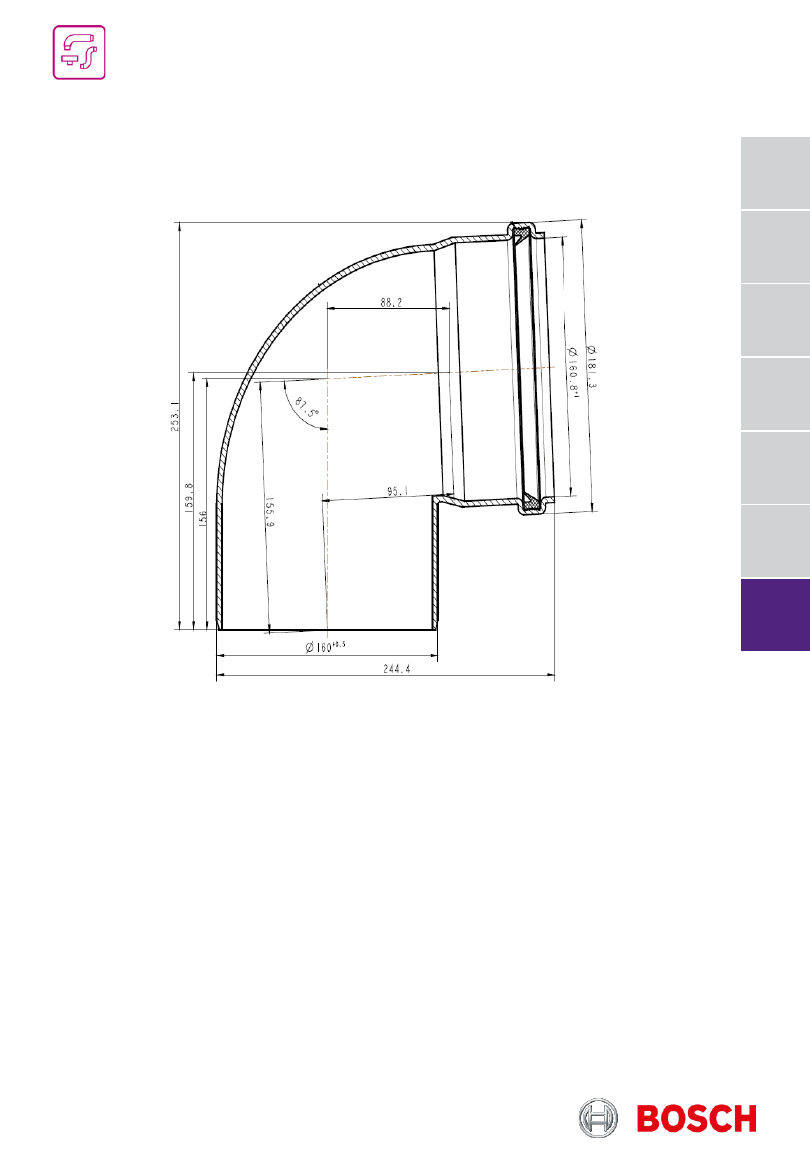

Отвод DN250, 87

°

, PP, арт. 7746900696NM / 87090326

865
