Комплектующие
Элементы дымоудаления для конденсационных котлов

Размеры длинного и короткого горизонтального коллектора (входит в комплект
поставки арт. 87090011, 87090012, 87090071, 87090072)

Длина

Диаметр, мм

L1, мм

L2, мм

L3, мм

короткий

160

301

173

204

200

301

193

206

250

301

215

209

315

670

250

211

длинный

160

1060

173

204

200

1060

193

206

250

1060

219

209

315

1060

250

211

818

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Отвод со смотровым люком

∅

110мм, 87°,короткий, РР (входит в комплект

поставки арт. 87090011, 87090012, 87090028, 7747202159)

819

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Отвод со смотровым люком

∅

110мм, 87°, длинный, РР (входит в комплект

поставки арт. 87090071, 87090072, 87090028, 7747202159)

820

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый компл. сист. дымоудаления, расширение, для 3 и более котлов в каскаде
DN250, арт. 87090071

Комплект поставки:

1.

Длинный коллектор с наклонным отводом

∅

110 мм, РР

2.

Отвод со смотровым люком с удлиненным патрубком для подключения трубы,

∅

110

мм, 87°, РР

3.

Участок дымовой трубы

∅

110 мм, длина 250 мм, РP, арт. 7738113779

4.

Защитная решетка на приточном отверстии

∅

160 мм, сталь

821

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый компл. сист. дымоудаления, расширение, для 3 и более котлов в каскаде
DN315, арт. 87090072

Комплект поставки:

1.

Длинный коллектор с наклонным отводом

∅

110 мм, РР

2.

Отвод со смотровым люком с удлиненным патрубком для подключения трубы,

∅

110

мм, 87°, РР

3.

Участок дымовой трубы

∅

110 мм, длина 250 мм, РP, арт. 7738113779

4.

Защитная решетка на приточном отверстии

∅

160 мм, сталь

822

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый комплект сист. дымоудаления для установки в шахте, DN250,
арт. 87090088

Комплект поставки:

1.

Оголовок с защитным элементом, нержавеющая сталь, DN250

2.

Распорка (в комплекте 6 шт.), DN250

3.

Отвод 87° , в т.ч. опорный элемент, DN250

4.

Концентрический проход через стену, DN250

5.

Декоративный элемент, DN250

Внимание.

В зависимости от высоты шахты, необходимо

доукомплектовывать прямыми трубами

823

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Оголовок с защитным элементом,

∅

250мм,

нержавеющая сталь (входит в комплект поставки арт. 87090088)

824

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Распорка

∅

250 мм(в комплекте 6 шт.) (входит в комплект поставки арт. 87090088)

825

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Отвод 87°, в т.ч. опорный элемент,

∅

250 мм (входит в комплект поставки

арт. 87090088)

826

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Концентрический проход через стену

∅

250/350 мм(входит в комплект поставки

арт. 87090088)

827

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Декоративный элемент,

∅

350 мм (входит в комплект поставки арт. 87090088)

828

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый комплект сист. дымоудаления для установки в шахте, DN315,
арт. 87090089

Комплект поставки:

1.

Оголовок с защитным элементом, нержавеющая сталь, DN315

2.

Распорка (в комплекте 6 шт.), DN315

3.

Отвод 87° , в т.ч. опорный элемент, DN315

4.

Концентрический проход через стену, DN315

5.

Декоративный элемент, DN315

Внимание.

В зависимости от высоты шахты, необходимо

доукомплектовывать прямыми трубами

829

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

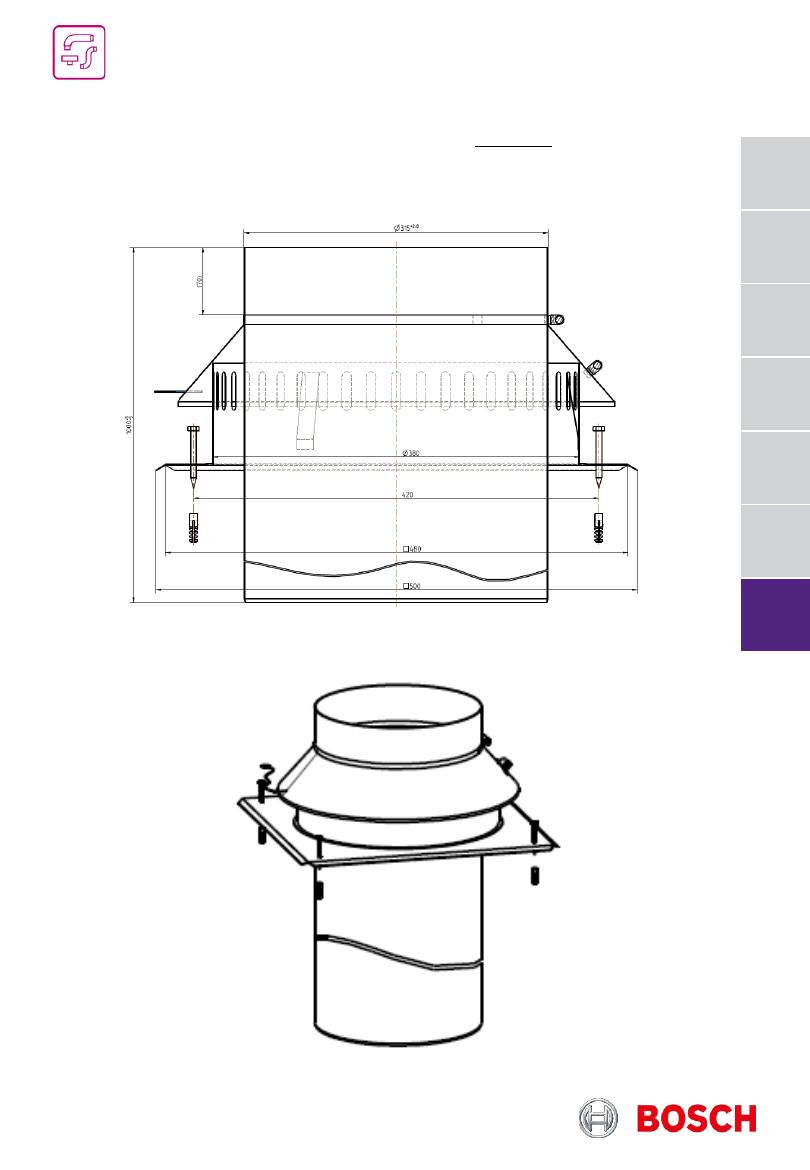

Оголовок с защитным элементом,

∅

315мм,

нержавеющая сталь (входит в комплект поставки арт. 87090089)

830

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

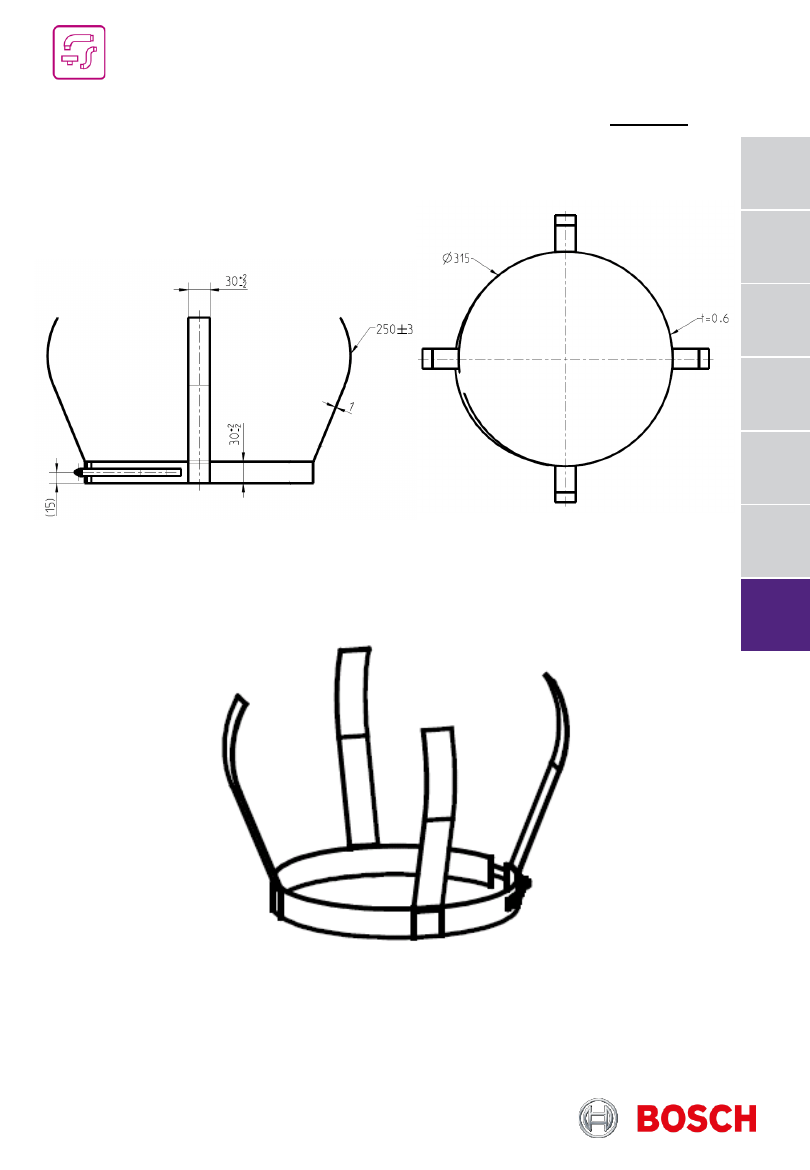

Распорка

∅

315 мм(в комплекте 6 шт.) (входит в комплект поставки арт. 87090089)

831

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

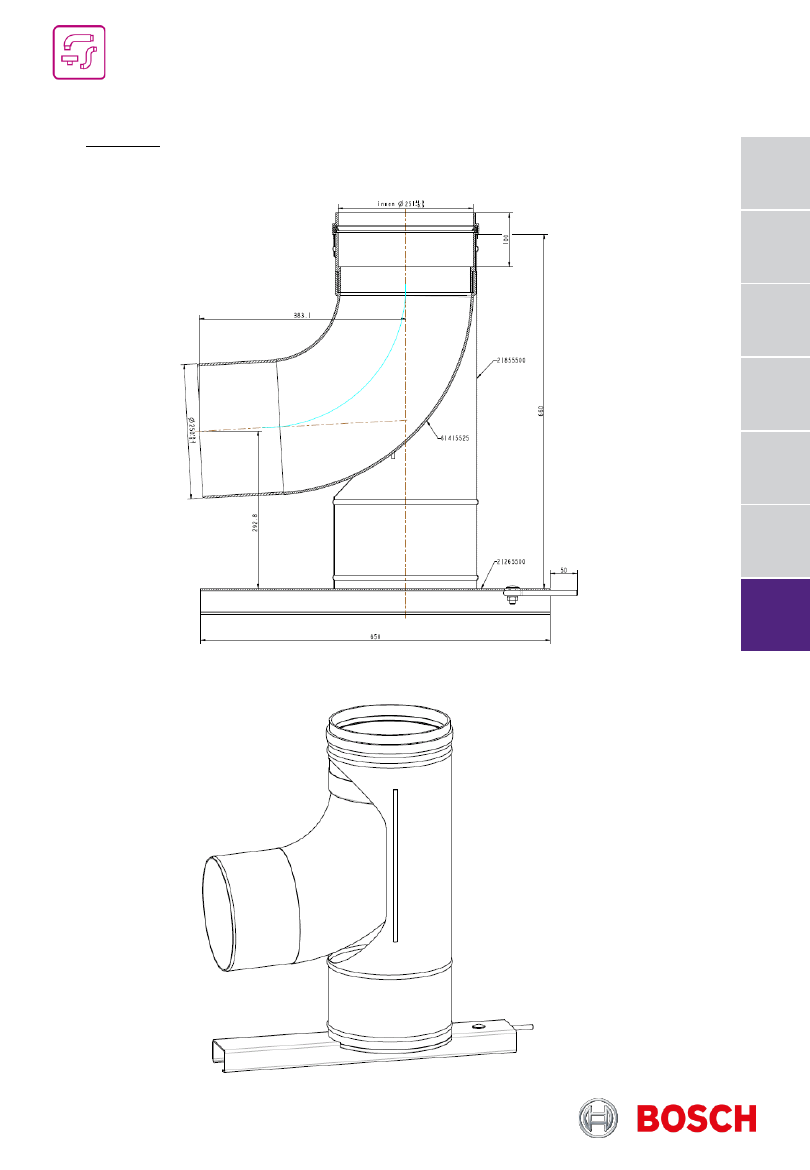

Отвод 87°, в т.ч. опорный элемент,

∅

315 мм (входит в комплект поставки

арт. 87090089)

832

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

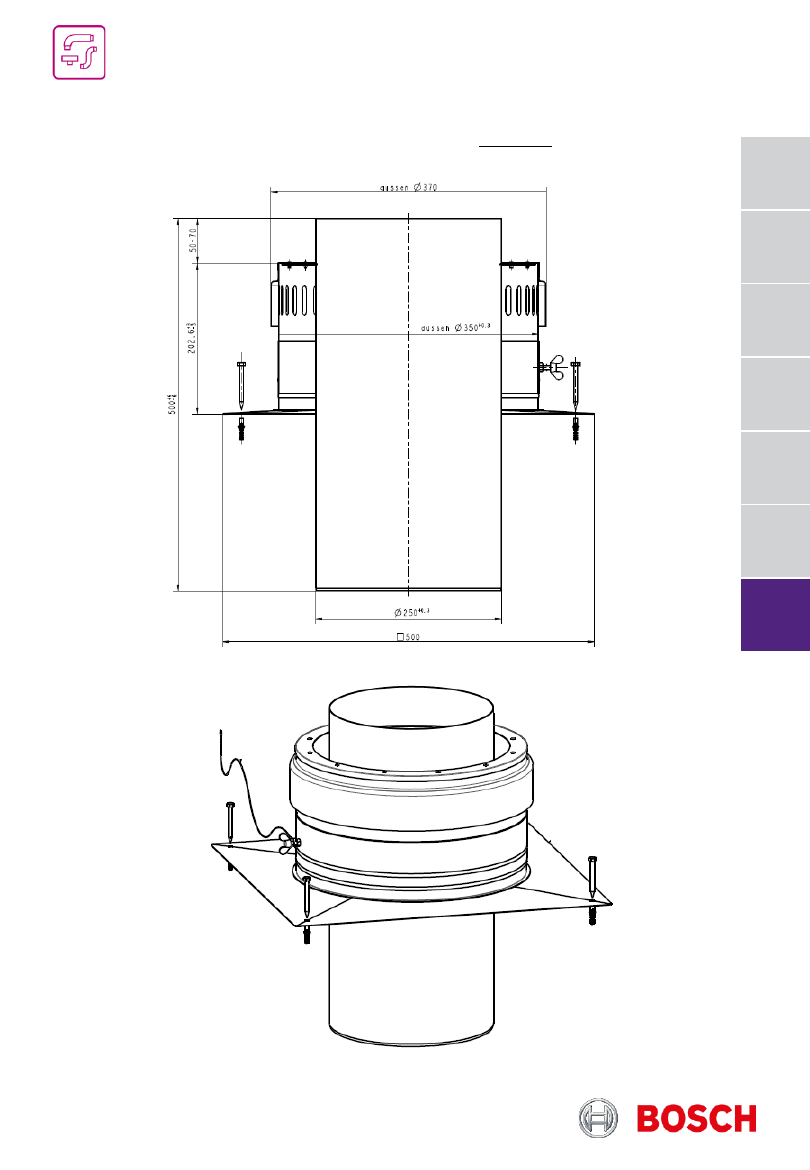

Концентрический проход через стену

∅

315/400 мм (входит в комплект поставки

арт. 87090089)

833
