Комплектующие
Элементы дымоудаления для конденсационных котлов

Отвод FC-SE80-45, DN80, 45

°

, PP, арт. 7738112653

786

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

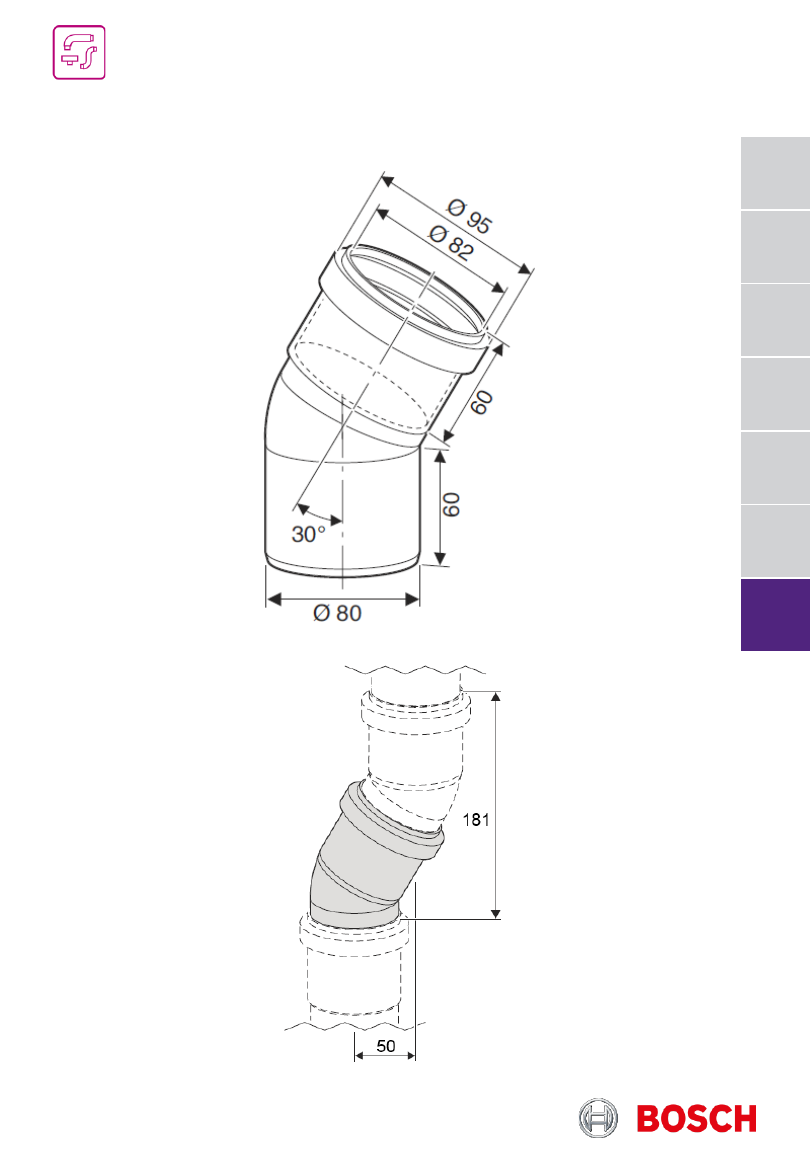

Отвод FC-SE80-30, DN80, 30

°

, PP, арт. 7738112668

787

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

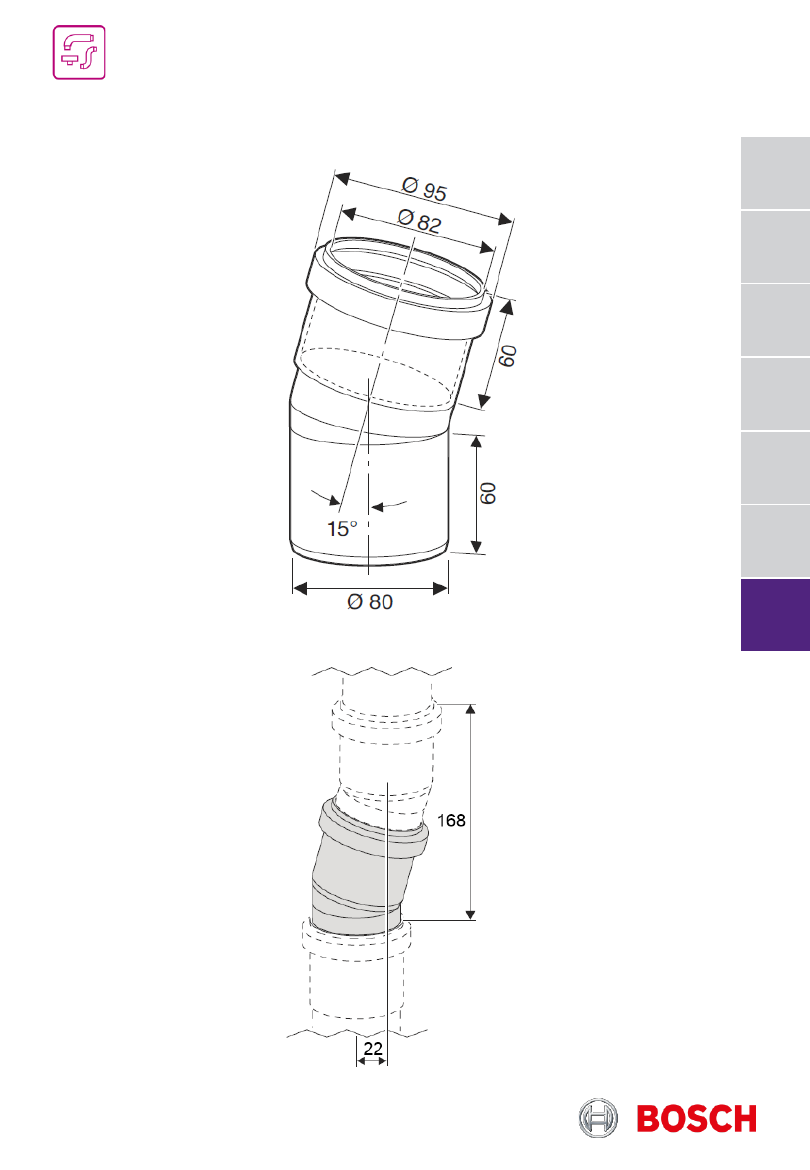

Отвод FC-SE80-15, DN80, 15

°

, PP, арт. 7719001850 / 7738112667

788

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

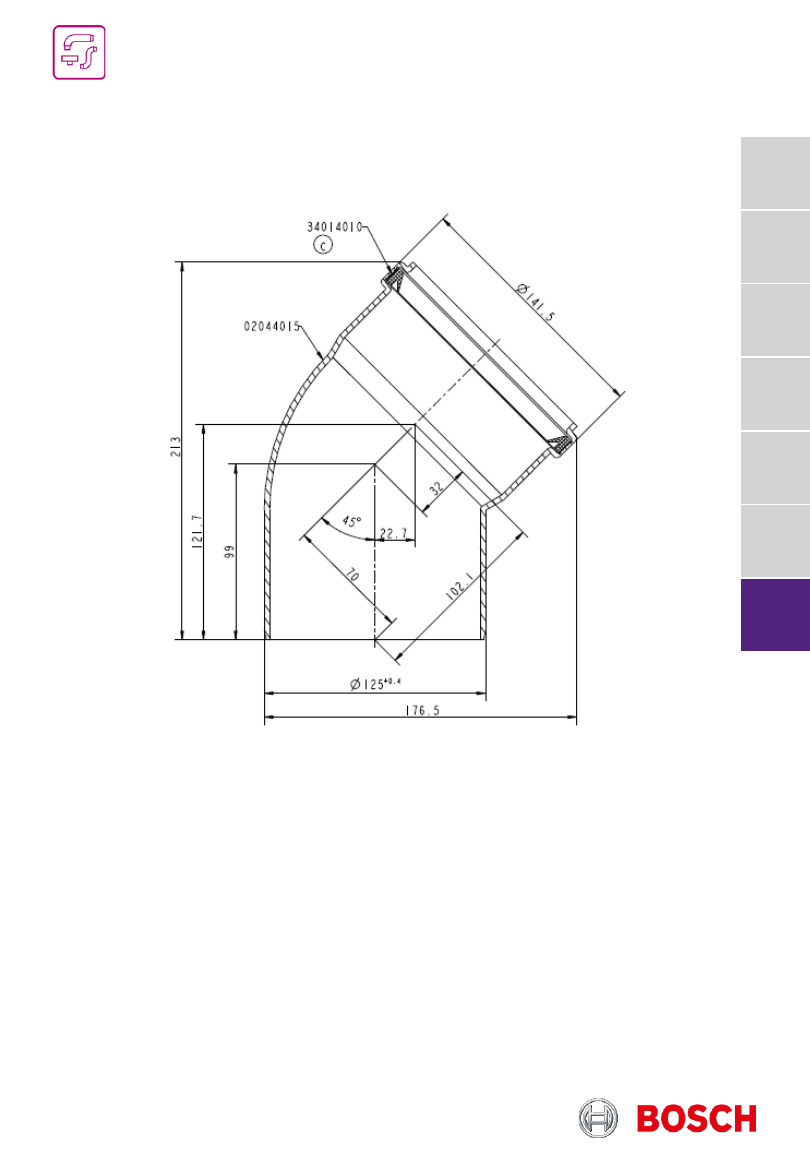

Отвод DN125, 45

°

, PP арт. 87090312

789

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

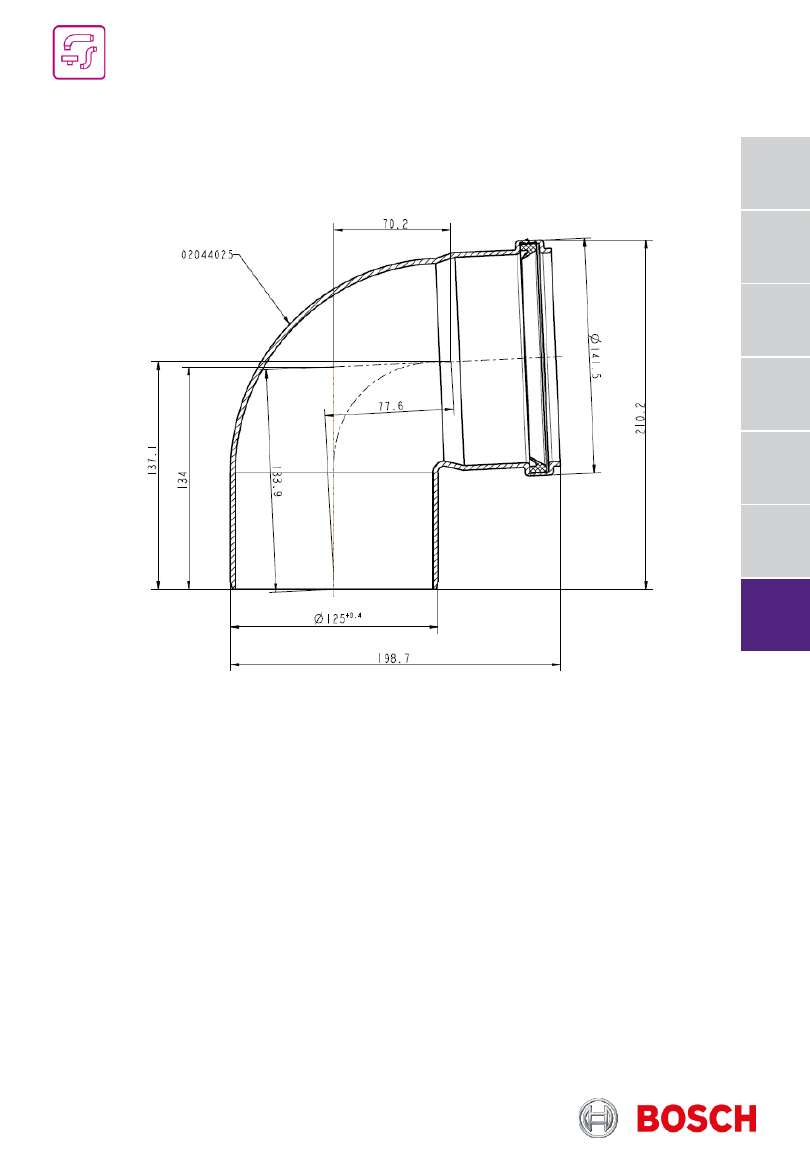

Отвод DN125, 87

°

, PP арт. 87090313

790

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

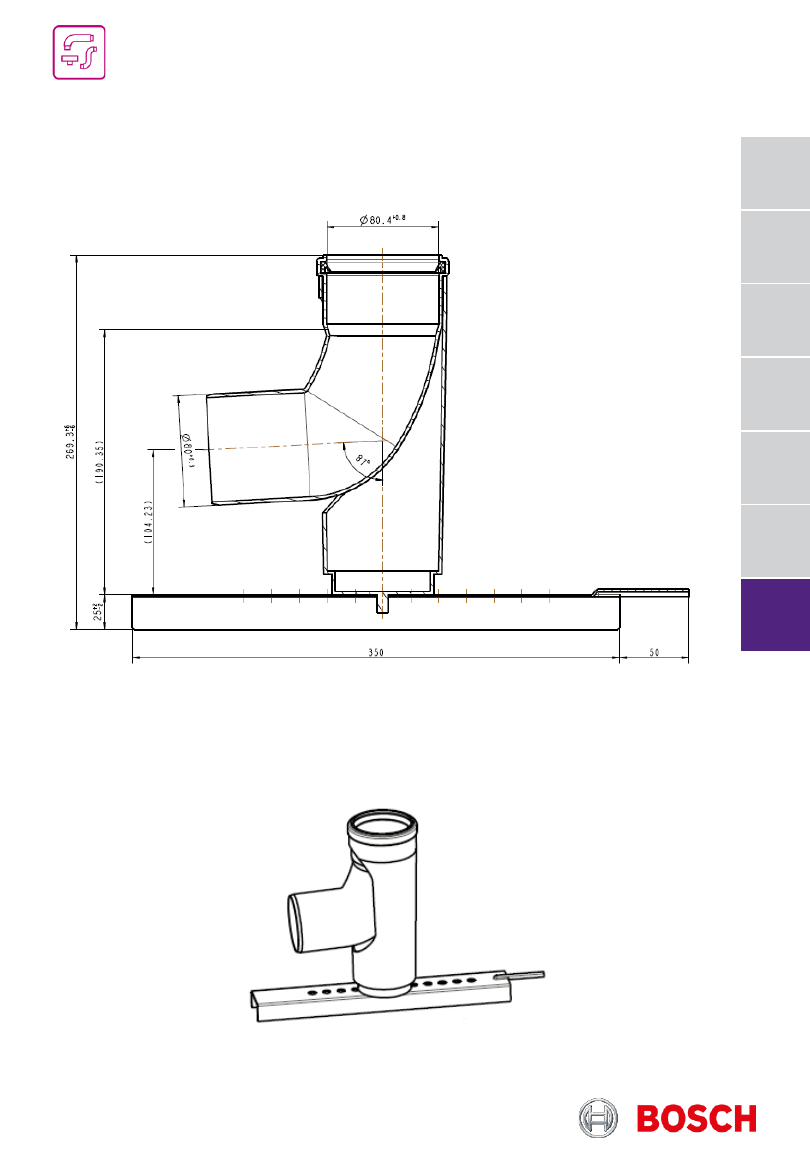

Отвод DN80, 87

°

, PP, с подпоркой и опорным кронштейном, часть системы GA,

арт. 87090508

791

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

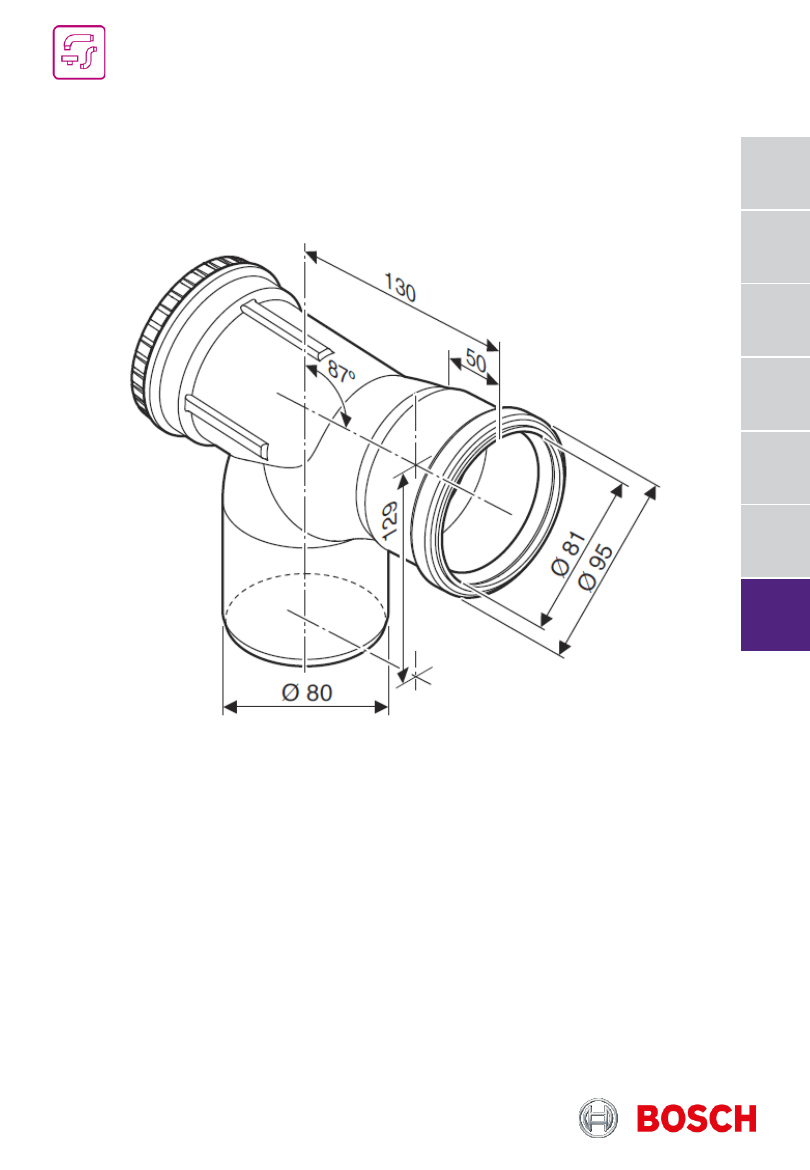

Отвод FC-SER80-87,

∅

80, 87

°

, со смотровым люком арт. 87094537 / 7738112596

792

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовая комплектация системы дымоудаления в каскаде для двух котлов,
арт. 7738113198, 7738113199, 7738113200, 7738113201

Комплект поставки:

1.

Длинный коллектор с наклонным отводом

∅

110 мм, РР

2.

Короткий коллектор с наклонным отводом

∅

110 мм, РР

3.

Участок дымовой трубы, длина 500 мм, РР

4.

Трубка для слива конденсата

5.

Короткий отвод со смотровым люком

∅

110 мм, 87°, РР

6.

Длинный отвод со смотровым люком

∅

110 мм, 87°, РР

7.

Концевой участок с конденсатоотводчиком и резьбовой крышкой, РР

8.

Смазка для сборки

9.

Сифон, РР

Артикул

A, мм

L

1

, мм

L

2

, мм

L

3

, мм

7738113198

∅

110

591

451

249

7738113199

∅

125

594

369

252

7738113200

∅

160

607

382

322

7738113201

∅

200

625

400

446

793

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Отвод со смотровым люком

∅

110мм, 87°,короткий, РР (входит в комплект

поставки арт. 87090011, 87090012, 87090028)

794

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Отвод со смотровым люком

∅

110мм, 87°, длинный, РР (входит в комплект

поставки арт. 87090071, 87090072, 87090028)

795

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Комплектация системы дымоудаления в шахте

∅

110, арт. 7738113211

Комплект поставки:

1.

6. Комплект оголовка шахты FC-O110,

∅

110, высота 200мм, трубы 500мм, PP (ex GA, DO-

S), арт. 7738112721

2.

Отвод

∅

110, 87°, PP, с подпоркой

3.

Опорный кронштейн

4.

Манжета декоративная FC-O110,

∅

160, белая, арт. 7738113158

5.

Концентрическая труба – проход через стену

∅

110/160

7.

Распорка FC-O110,

∅

110, арт. 7738112728

8.

Смазка для сборки

9.

Инструкция по монтажу

Внимание.

В зависимости от высоты шахты, необходимо

доукомплектовывать прямыми трубами

796

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Комплектация системы дымоудаления в шахте

∅

125, арт. 7738113212

Комплект поставки:

1, 2. Комплект оголовка шахты FC-O125,

∅

125, высота 200мм, трубы 500мм, нерж сталь (ex

GA, DO-S), арт. 7738113137

3.    Крепежный материал для декоративной манжеты

4.

Манжета декоративная

5.

Гильза – проход через стену

6.

Отвод

∅

125, 87

°

, PP, с подпоркой

7.

Опорный кронштейн

8.

Смазка для сборки

9.

Инструкция по монтажу

10.  Распорка FC-O125,

∅

125, арт. 7738113135

Внимание.

В зависимости от высоты шахты, необходимо

доукомплектовывать прямыми трубами

797

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Комплектация системы дымоудаления в шахте

∅

160, арт. 7738113213

Комплект поставки:

1, 2. Комплект оголовка шахты FC-O160,

∅

160, высота 200мм, трубы 500мм, нерж сталь (ex

GA, DO-S), арт. 7738113138

3.

Крепежный материал для декоративной манжеты

4.

Манжета декоративная

5.

Гильза – проход через стену

6.

Отвод

∅

160, 87

°

, PP, с подпоркой

7.

Опорный кронштейн

8.

Смазка для сборки

9.

Инструкция по монтажу

10.  Распорка

Внимание.

В зависимости от высоты шахты, необходимо

доукомплектовывать прямыми трубами

798

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Комплектация системы дымоудаления в шахте

∅

200, арт. 7738113214

Комплект поставки:

1, 2. Комплект оголовка шахты FC-O200,

∅

200, высота 200мм, трубы 500мм, нерж сталь (ex

GA, DO-S), арт. 7738113139

3.

Крепежный материал для декоративной манжеты

4.

Манжета декоративная

5.

Гильза – проход через стену

6.

Отвод

∅

200, 87

°

, PP, с подпоркой

7.

Опорный кронштейн

8.

Смазка для сборки

9.

Инструкция по монтажу

10.  Распорка

Внимание.

В зависимости от высоты шахты, необходимо

доукомплектовывать прямыми трубами

799

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

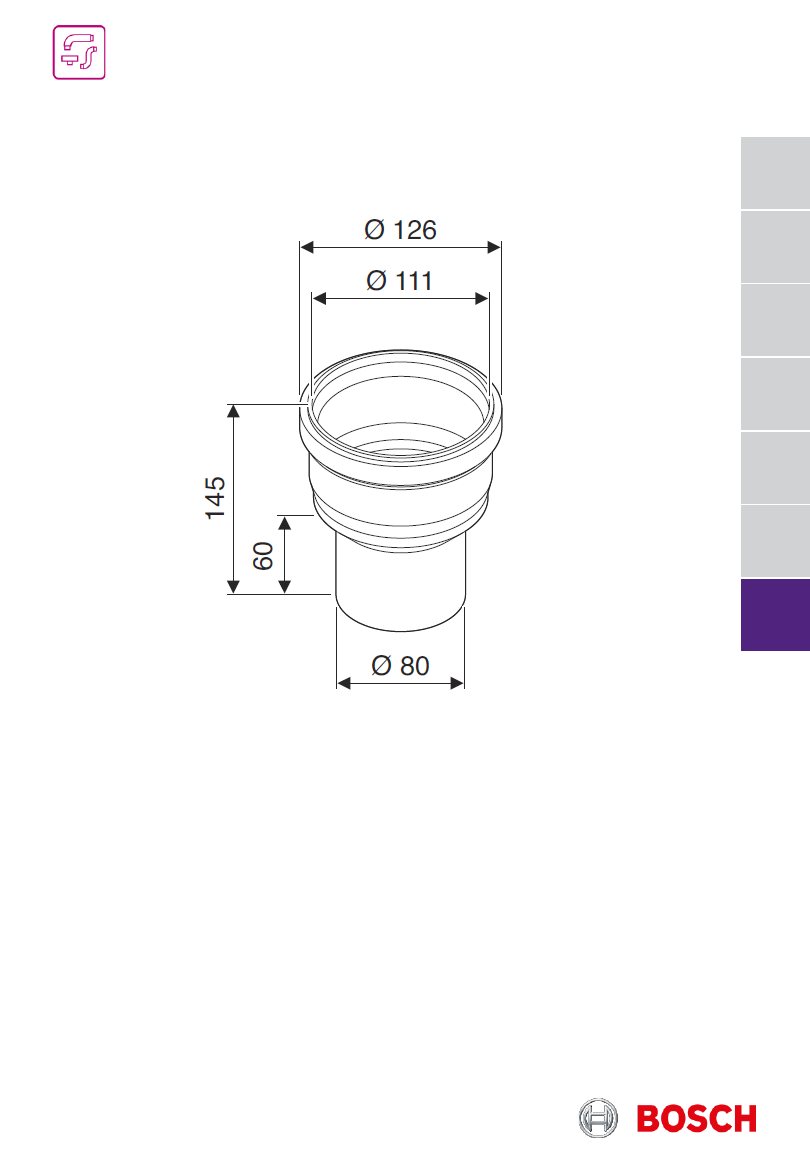

Переходник FC-SO110, DN80 на DN110, PP, арт. 7738112734

800

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

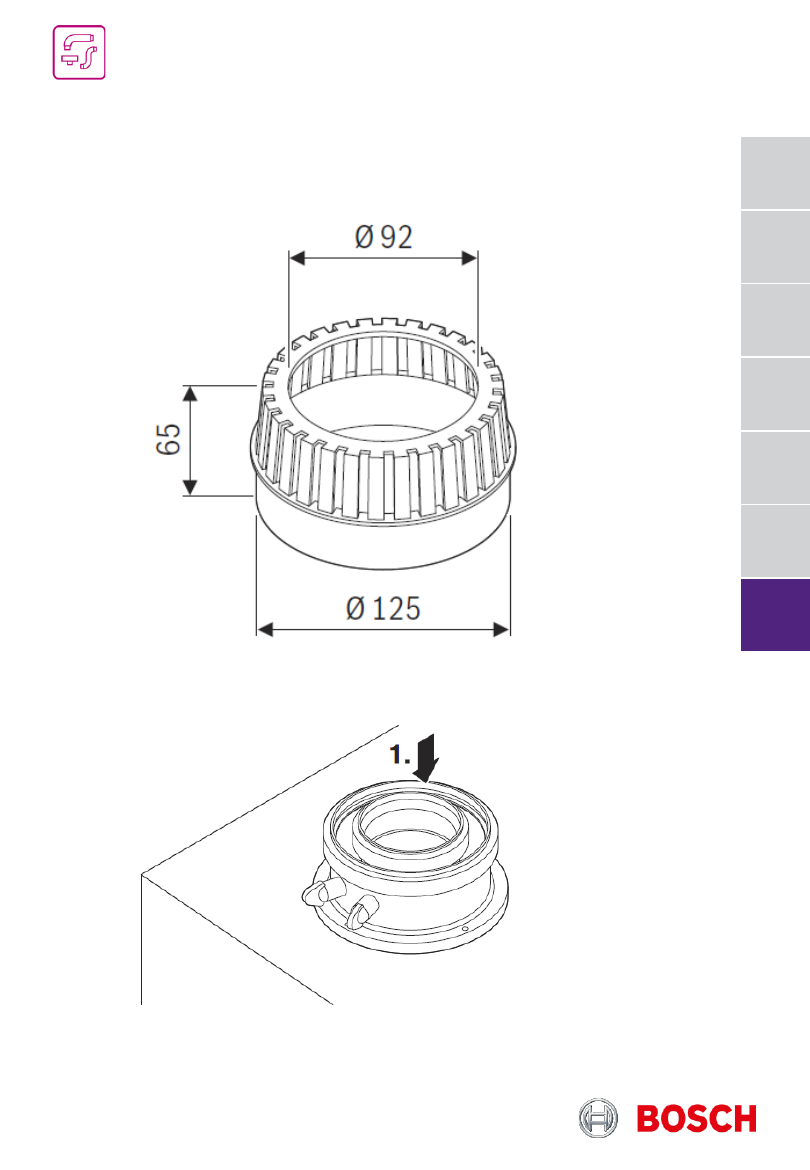

Защита приточного канала FC-O80,

∅

125, при заборе воздуха из помещения,

арт. 7738112718

801
