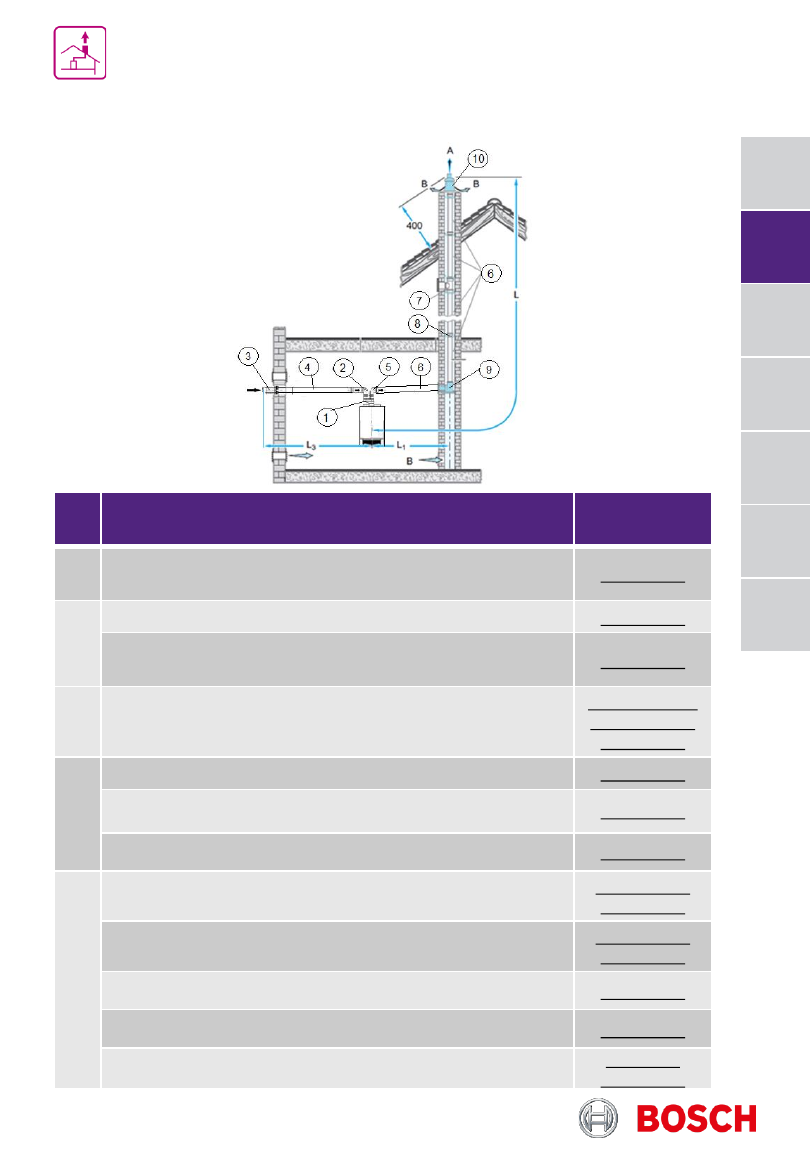

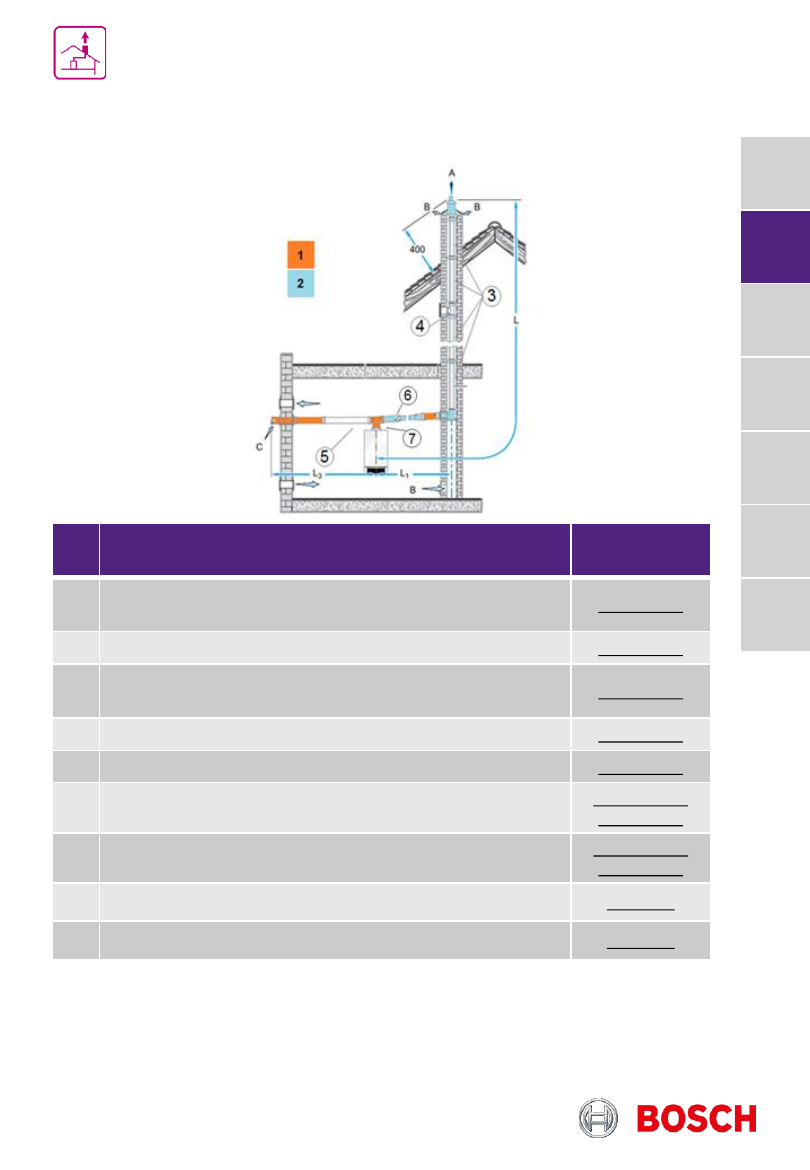

Информация для заказа C53

забор воздуха с улицы через диаметр 125

№

Наименование

Артикул

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Отвод концентрический FC-CE80-87, DN80/125, 87

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45

7738112593

Отвод FC-SE80-87, DN80, 87

, PP

7738112654

Отвод FC-SE80-45, DN80, 45

, PP

7738112653

Отвод FC-SE80-30, DN80, 30

, PP

7719001851 /

7738112668

Отвод FC-SE80-15, DN80, 15

, PP

7719001850 /

7738112667

Отвод DN125, 87

, PP

87090313

Отвод DN125, 45

, PP

87090312

290

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

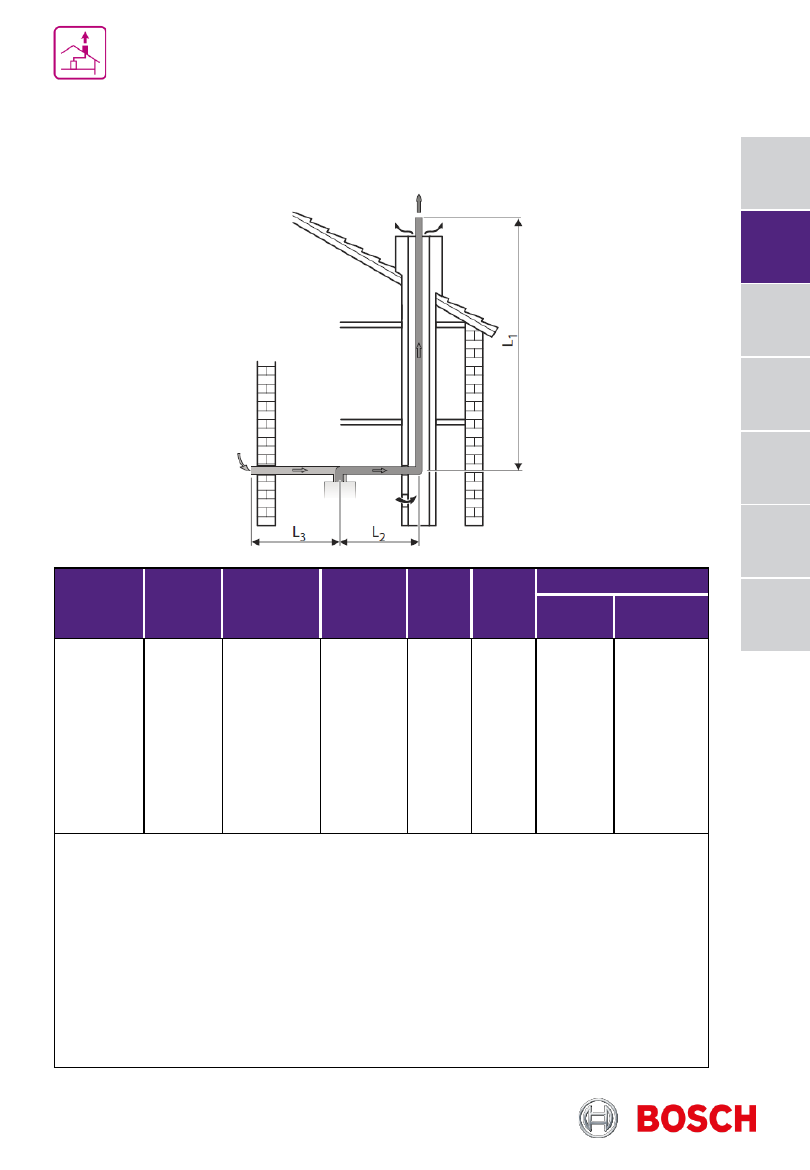

Предельные значения длины дымовой трубы C53

забор воздуха с улицы через диаметр 80

Тип котла

Диаметр

трубы,

мм

Размер

шахты,

мм

L, м

L =

L1+L2+L3

L2, м

L3, м

Эквивалентная длина

отвод

, м

отвод

,15

,м

24/30

Min.:

□

135х135

∅

155

Max.:

□

300х300

∅

300

1,5*

0,5*

*Каждое дополнительное колено 87

или 45

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Труба отвода дымовых газов прокладывается в существующей шахте:
выход дымовых газов и вход воздуха для горения разделены и находятся в разных
областях давления.

291

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

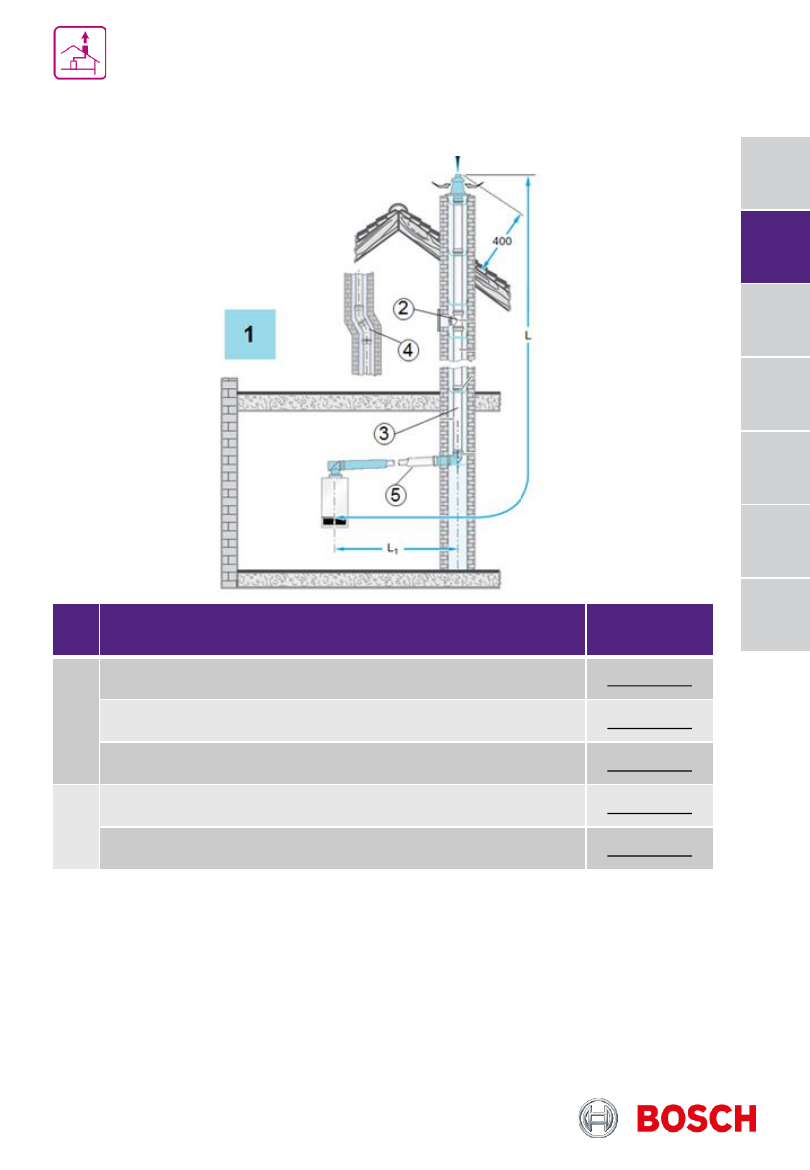

Информация для заказа C53

забор воздуха с улицы через диаметр 80

№

Наименование

Артикул

Адаптер, переход с DN80/125 на DN80/80, AZ922

7738113529

Отвод DN80, 45

, AZ382

7736995106

Отвод DN80, 90

, AZ381

7736995107

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

Отвод FC-SE80-15, DN80, 15

, PP

7719001850 /

7738112667

Отвод FC-SE80-30, DN80, 30

, PP

7719001851 /

7738112668

Отвод FC-SE80-45, DN80, 45

, PP

7738112653

Отвод FC-SE80-87, DN80, 87

, PP

7738112654

Отвод FC-SER80-87, DN80, 87

, со смотровым люком

87094537/

7738112596

292

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

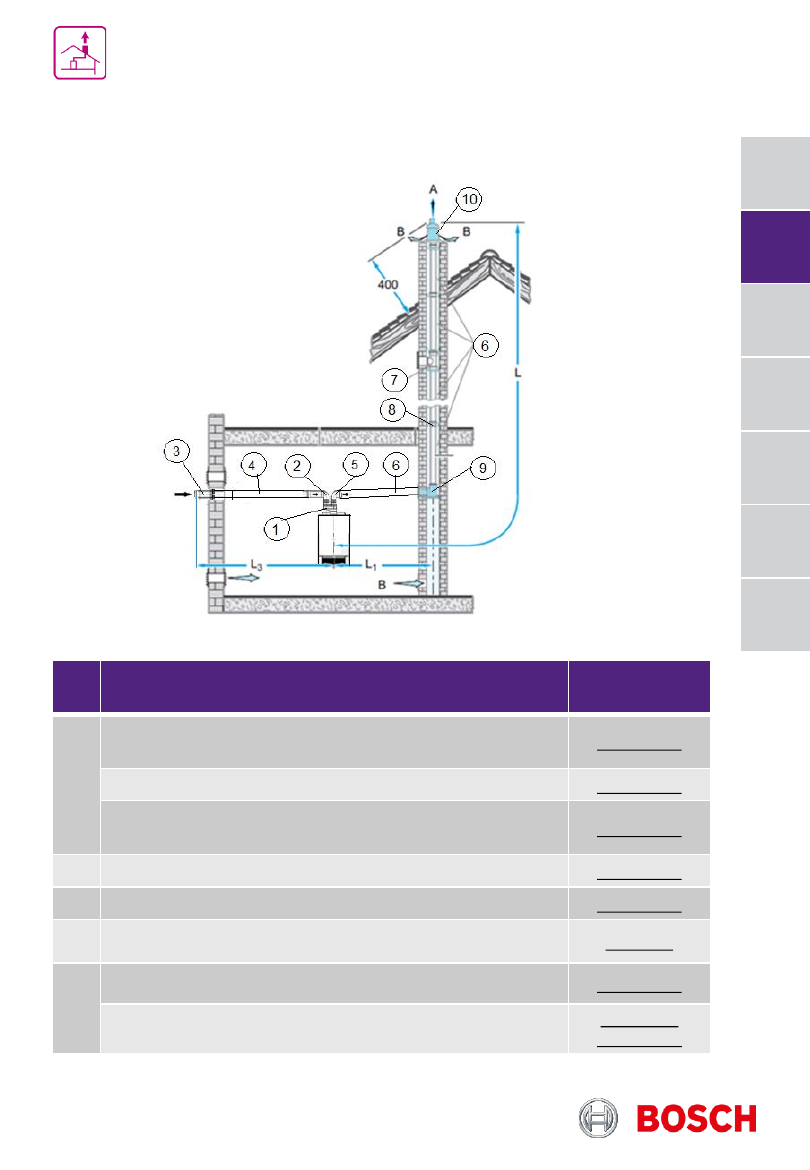

Информация для заказа C53

забор воздуха с улицы через диаметр 80

№

Наименование

Артикул

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

Распорка FC-O80, DN80, (3шт.)

7738112597

Отвод DN80, 87

, PP, с подпоркой и опорным кронштейном,

часть системы GA

87090508

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, PP (ex GA, DO-S)

7738112719

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, нерж сталь (ex GA, DO-S)

87094920 /

7738112720

293

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

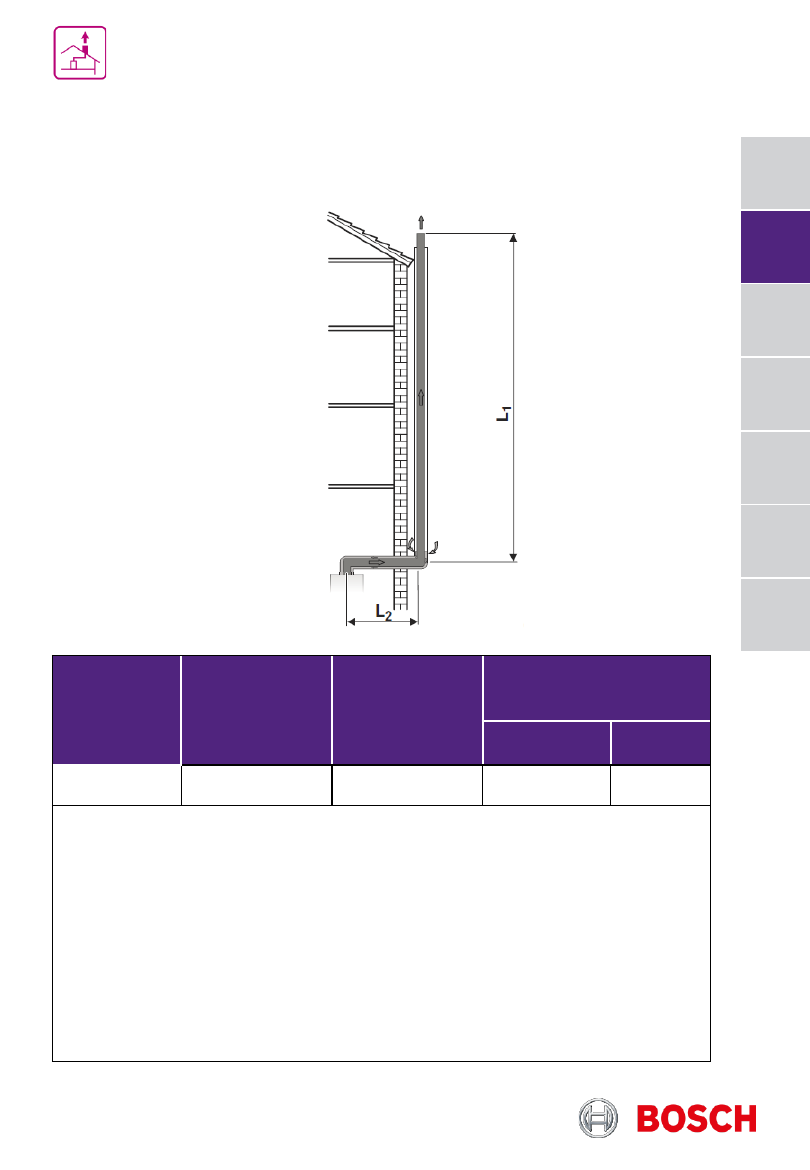

Предельные значения длины дымовой трубы C53

дымовая труба на фасаде

забор воздуха с улицы

Тип котла

L=L1+L2, м

L2, м

Эквивалентная длина

отвод 87

, м

отвод

,15

,м

24/30

1,5*

0,5*

*Каждое дополнительное колено 87

или 45

уменьшает L на эквивалентную длину.

Приток воздуха/отвод дымовых газов в концентрической трубе по фасаду. Выход
дымовых газов и вход воздуха для горения разделены и находятся в разных
областях давления.

294

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

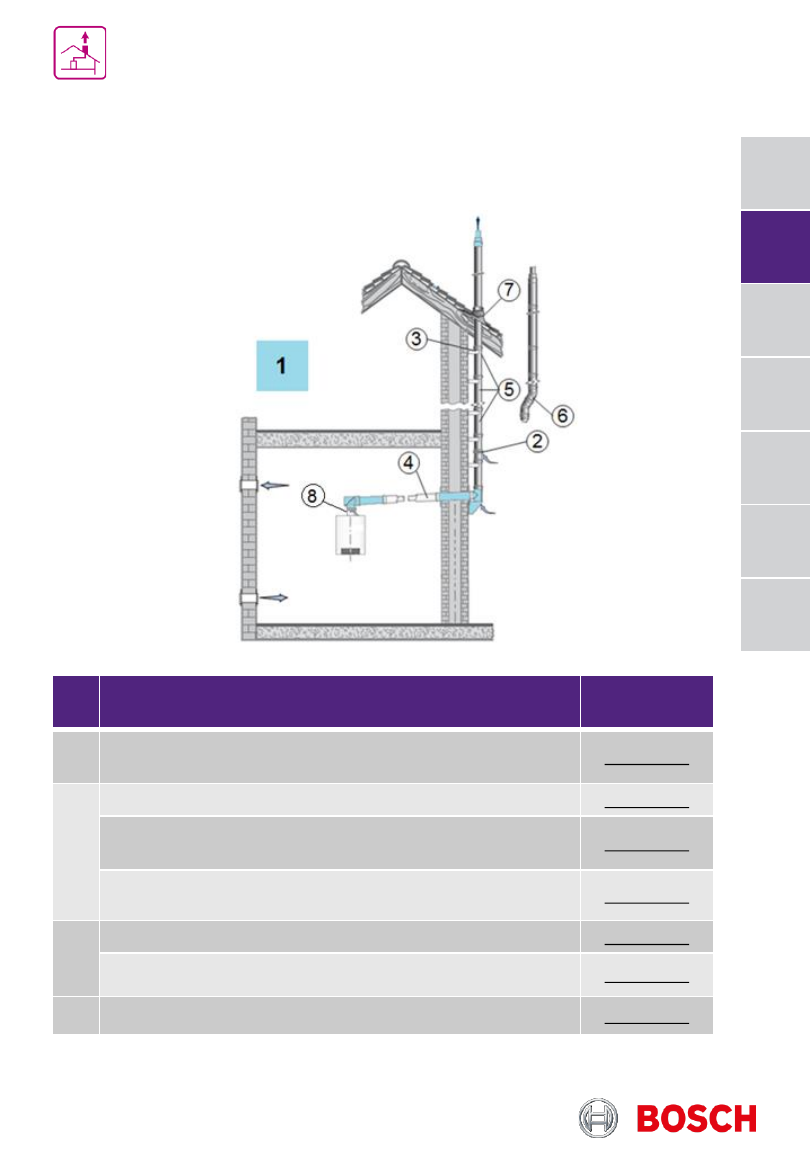

Информация для заказа C53 (внутри помещения)

дымовая труба на фасаде

забор воздуха с улицы

№

Наименование

Артикул

Базовый комплект FC-Set80-C53x, DN80/125, по фасаду,
концентрический

7738113255

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

Отвод концентрический FC-CE80-87, DN80/125, 87

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45

7738112593

Адаптер вертикальный FC-CA80, DN80/125

7738112714

295

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Информация для заказа C53 (снаружи помещения)

дымовая труба на фасаде

забор воздуха с улицы

№

Наименование

Артикул

Дымовая труба концентрическая FC-C80, DN80/125, PP/SS, с
забором воздуха (ex GAF-K)

7738112705

Кронштейн настенный FC-O80, DN125,

нержавеющая сталь, 40–65 мм

7738112706

Регулируемый удлинительный элемент для настенного
кронштейна FC-O80, DN125, 139–222 мм

7738112708

Регулируемый кронштейн для опорной консоли на наружной
стене FC-O80, DN125, 148–240 мм

7738112711

Дымовая труба концентрическая FC-C80-500, DN80/125, PP/SS,
500мм

87094628/

7738112697

Дымовая труба концентрическая FC-C80-1000, DN80/125, PP/SS,
1000мм

7738112698

Дымовая труба концентрическая FC-C80-2000, DN80/125, PP/SS,
2000мм

87094636/

7738112699

296

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

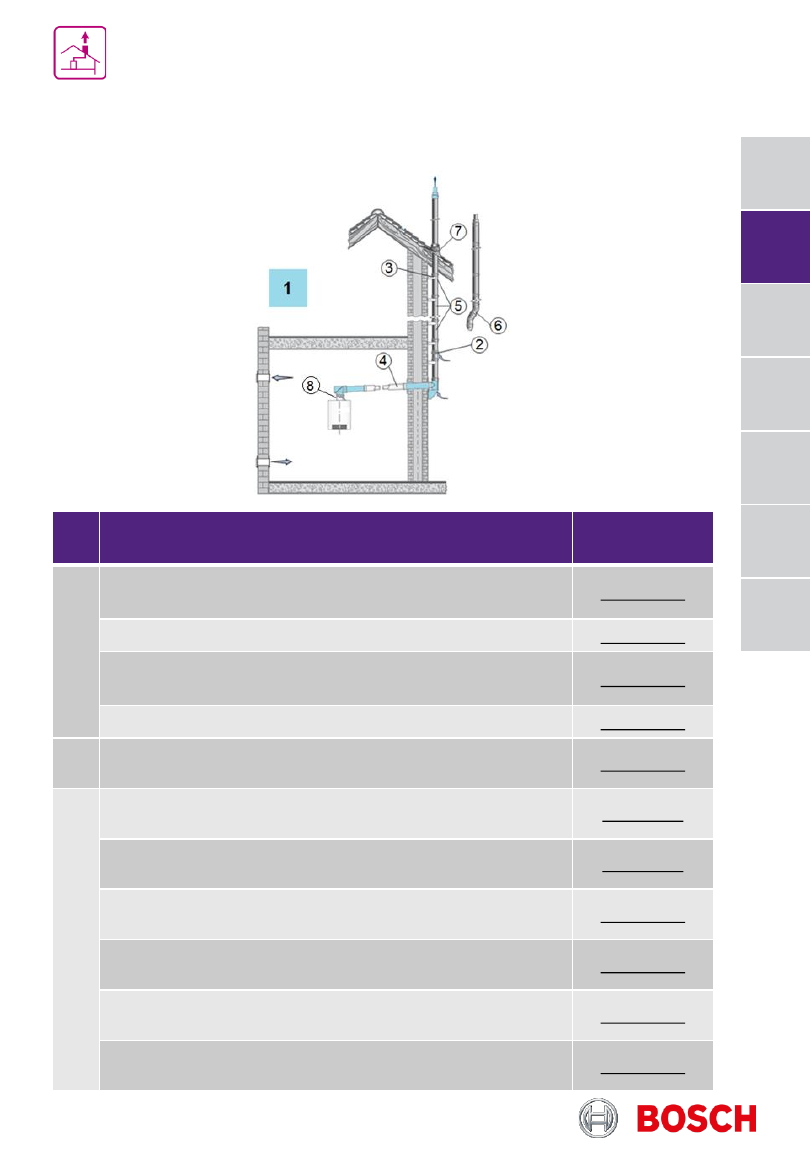

Информация для заказа C53 (снаружи помещения)

дымовая труба на фасаде

забор воздуха с улицы

№

Наименование

Артикул

Отвод концентрический FC-CE80-87, DN80/125, PP/SS, 87

7738112700

Отвод концентрический FC-CE80-45, DN80/125, PP/SS, 45

7738112701

Отвод концентрический FC-CE80-30, DN80/125, PP/SS, 30

7738112702

Отвод концентрический FC-CE80-15, DN80/125, PP/SS, 15

7738112703

Дымовая труба концентрическая FC-CR80, DN80/125, PP/SS, со
смотровым люком

7738112704

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (черная)

7738112511

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (красная)

7738112513

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (красная)

7738112621

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (черная)

7738112622

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 150мм, нерегулируемый

7738112620

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 120мм, регулируемый 0° - 15°

7738112510

297

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

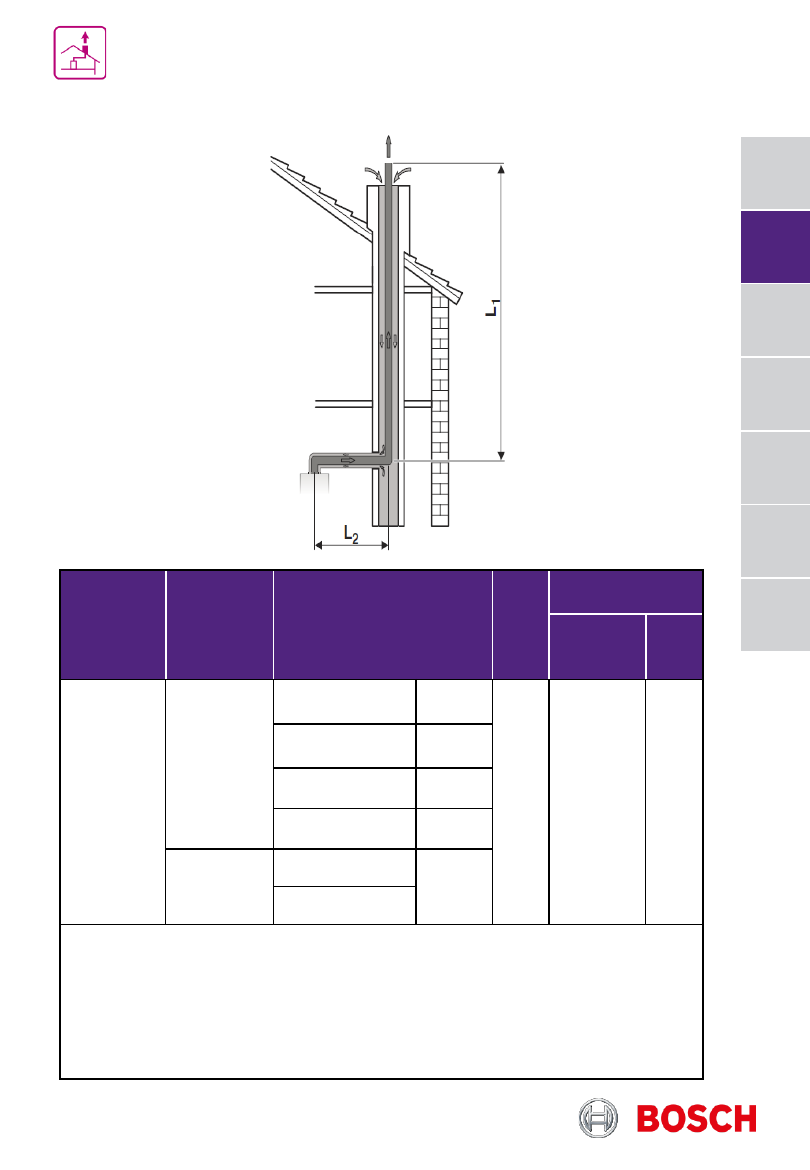

Предельные значения длины дымовой трубы C93

Тип котла

Диаметр

трубы, мм

Максимально допустимая

длина дымохода L=L1+L2,

L2, м

Эквивалентная

длина

отвод

, м

отвод

,м

24/30

□

100х100

□

110х110

1,5*

0,5*

□

120х120

□

≥130х130

∅

100

∅

110

∅

120

∅

≥ 130

∅

≥ 120

□

≥120х120

*Каждое дополнительное колено 87

или 45

уменьшает L на эквивалентную длину.

Труба отвода дымовых газов прокладывается в существующей шахте: выход дымовых
газов и вход воздуха для горения разделены и находятся в разных областях давления.

298

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

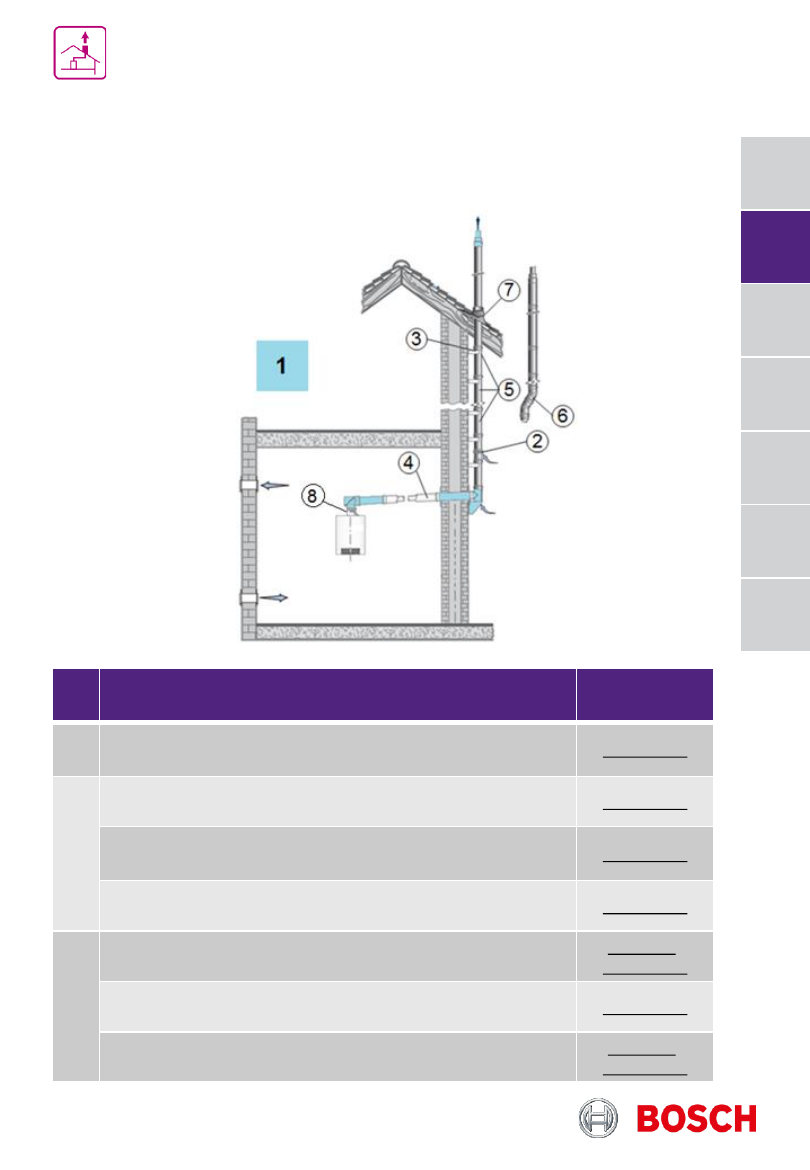

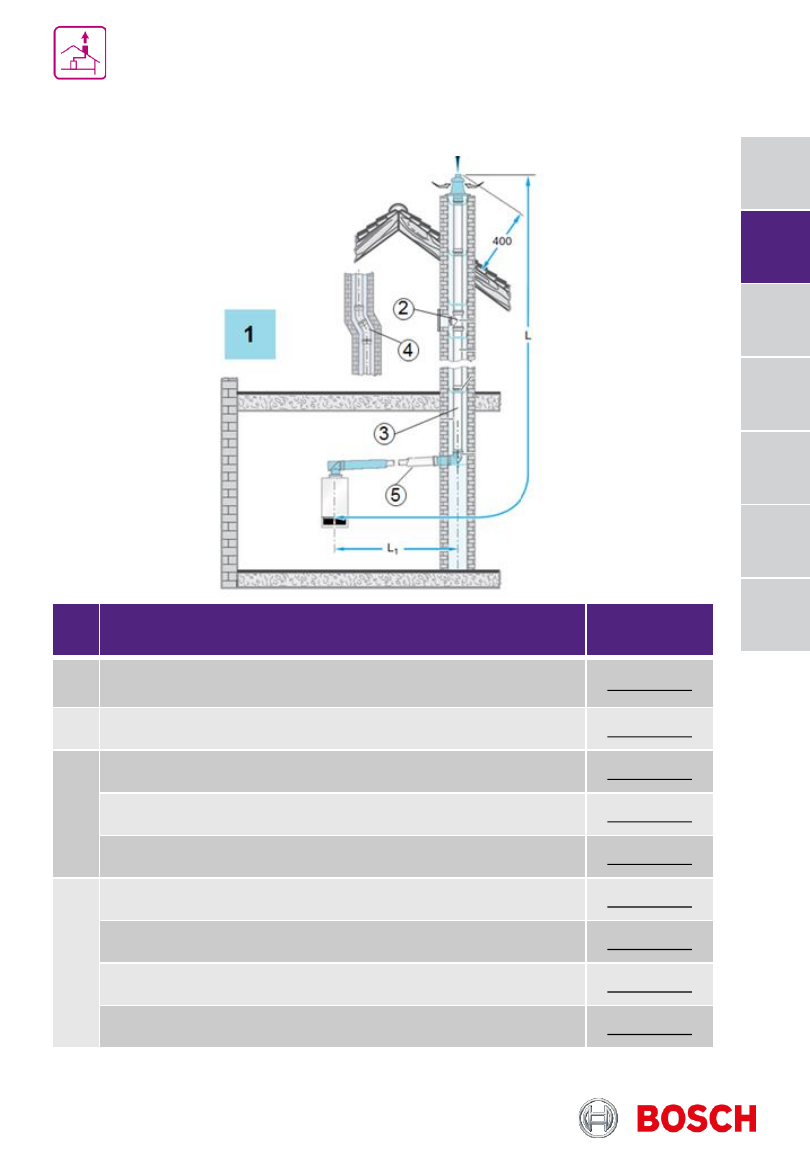

Информация для заказа C93

диаметр трубы 60 мм

№

Наименование

Артикул

Базовый комплект FC-Set60-C93x, DN60/100, в шахте,
концентрический, без угла с ревизей

7738113229

Дымовая труба FC-SR60, DN60, со смотровым люком

7738112630

Дымовая труба FC-S60-500, DN60, PP, 500мм

7738112623

Дымовая труба FC-S60-1000, DN60, PP, 1000мм

7738112624

Дымовая труба FC-S60-2000, DN60, PP, 2000мм

7738112625

Отвод FC-SE60-87, DN60, 87

, PP

7738112626

Отвод FC-SE60-45, DN60, 45

, PP

7738112627

Отвод FC-SE60-30, DN60, 30

, PP

7738112628

Отвод FC-SE60-15, DN60, 15

, PP

7738112629

299

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Информация для заказа C93

диаметр трубы 60 мм

№

Наименование

Артикул

Дымовая труба концентрическая FC-C60-500, DN60/100, 500мм

7738112614

Дымовая труба концентрическая FC-C60-1000, DN60/100, 1000мм

7738112615

Дымовая труба концентрическая FC-C60-2000, DN60/100, 2000мм

7738112500

Отвод концентрический FC-CE60-87, DN60100, 87

7738112616

Отвод концентрический FC-CE60-45, DN60100, 45

7738112501

300

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Информация для заказа C93

диаметр трубы 80 мм

№

Наименование

Артикул

Базовый комплект FC-Set80-C93x, DN80/125, концентрический,
без угла с ревиз., в шахте DN80 (ex GA-K)

7738113246

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

Отвод FC-SE80-87, DN80, 87

, PP

7738112654

Отвод FC-SE80-45, DN80, 45

, PP

7738112653

Отвод FC-SE80-30, DN80, 30

, PP

7719001851 /

7738112668

Отвод FC-SE80-15, DN80, 15

, PP

7719001850 /

7738112667

301

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Информация для заказа C93

диаметр трубы 80 мм

№

Наименование

Артикул

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125, 1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125, 2000мм

7738112647

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Отвод концентрический FC-CE80-87, DN80/125, 87

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45

7738112593

302

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

303

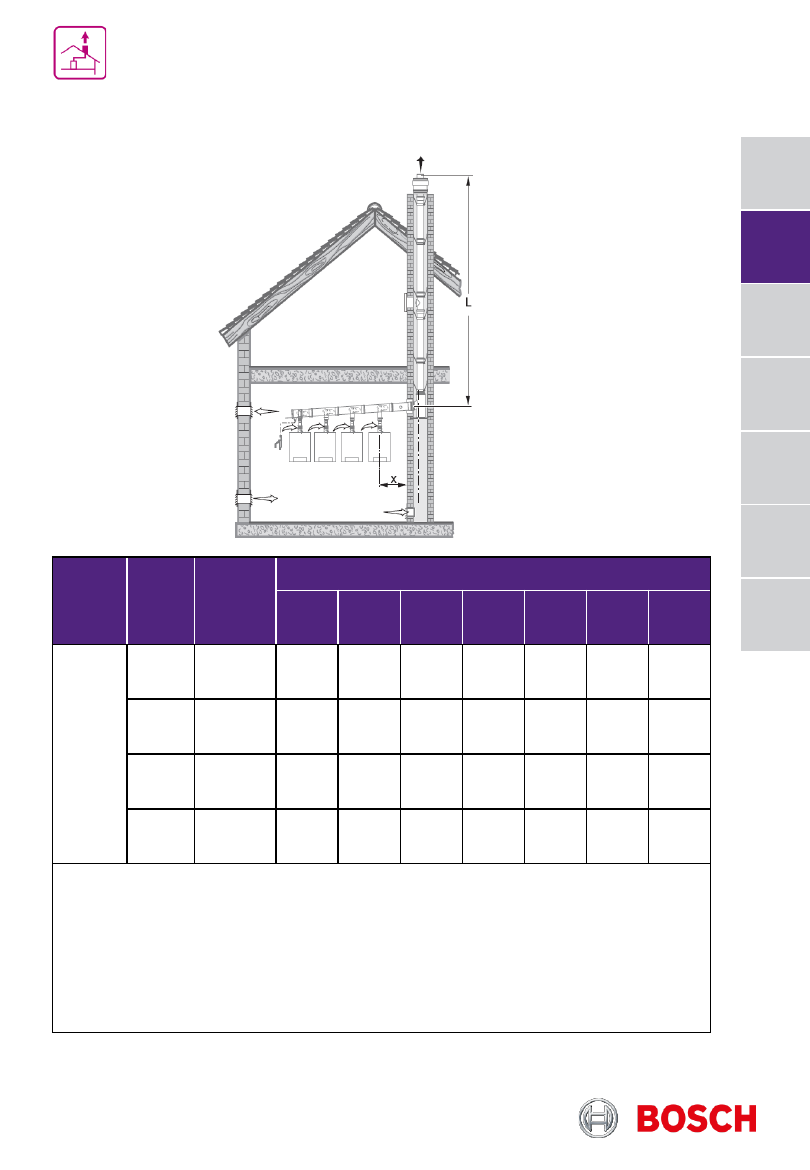

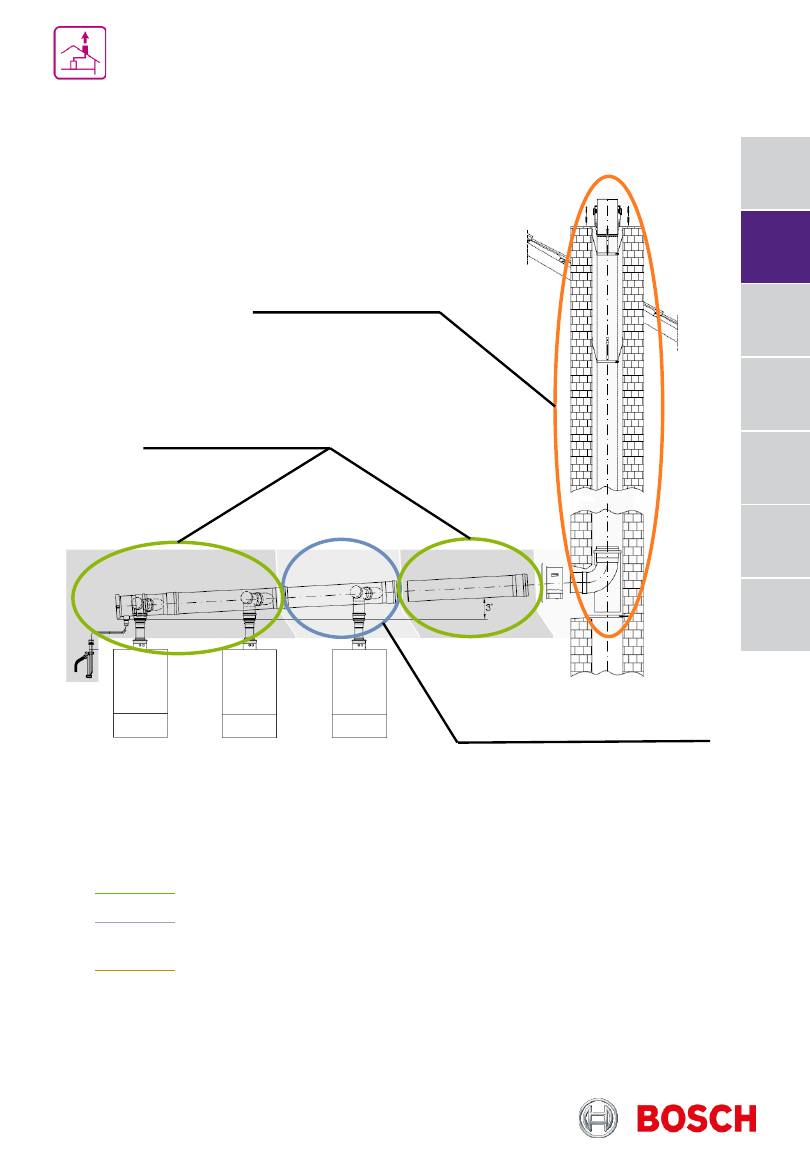

Предельные значения длины дымовой трубы В23. Каскад (разрежение)

Тип

котла

∅

трубы,

мм

Min.

размер

шахты,

мм

Максимально допустимая длина дымохода L, м

котла

котлов

24/30

∅

110

□170х170

⃝

190

∅

125

□185х185

⃝

205

∅

160

□225х225

⃝

245

∅

200

□265х265

⃝

285

Максимально допустимая длина L действительна для X = 3 м и 1 колена 87°.
Для других конфигураций с Х > 3 м и более чем с 1 коленом 87° требуется расчет по
EN 13384.

При подключении нескольких котлов к одной дымовой трубе необходимо в сервисном
меню повысить минимальную мощность теплогенератора до 19%.

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

304

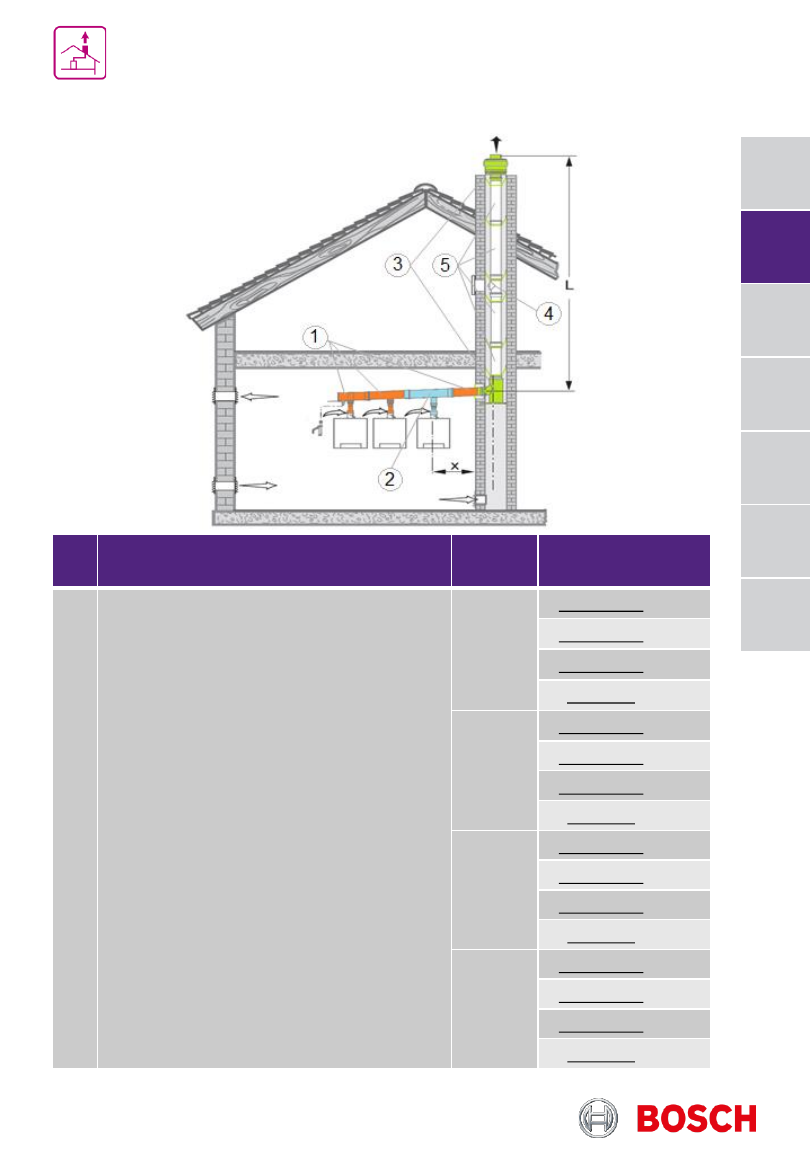

Состоит из обязательных комплектов:

•

Комплект 1

. Базовая комплектация (для двух котлов)

•

Комплект 2

. Дополнительная комплектация для каждого последующего котла

(если в каскаде более двух котлов)

•

Комплект 3

Комплектация системы дымоудаления в шахте (в зависимости от

высоты шахты, необходимо доукомплектовывать прямыми трубами и ревизией)

Информация для заказа В23.

Каскад (разрежение)

Комплект для шахты

Базовая комплектация

Дополнительная комплектация

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

305

Информация для заказа В23.

Каскад (разрежение)

№

Наименование

∅

Артикул

Базовая комплектация системы
дымоудаления в каскаде для двух котлов

∅

110

7738113198 – 1 шт

7738112734 – 2 шт

7738112718 – 2 шт

87092078 – 1 шт

∅

125

7738113199 – 1 шт

7738112734 – 2 шт

7738112718 – 2 шт

87092078 – 1 шт

∅

160

7738113200 – 1 шт

7738112734 – 2 шт

7738112718 – 2 шт

87092078 – 1 шт

∅

200

7738113201 – 1 шт

7738112734 – 2 шт

7738112718 – 2 шт

87092078 – 1 шт

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

Bosch Каталог отопительного оборудования (2023 год) - часть 19
