Bosch Каталог отопительного оборудования (2023 год) - часть 18





В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch Condens 2300i W

275

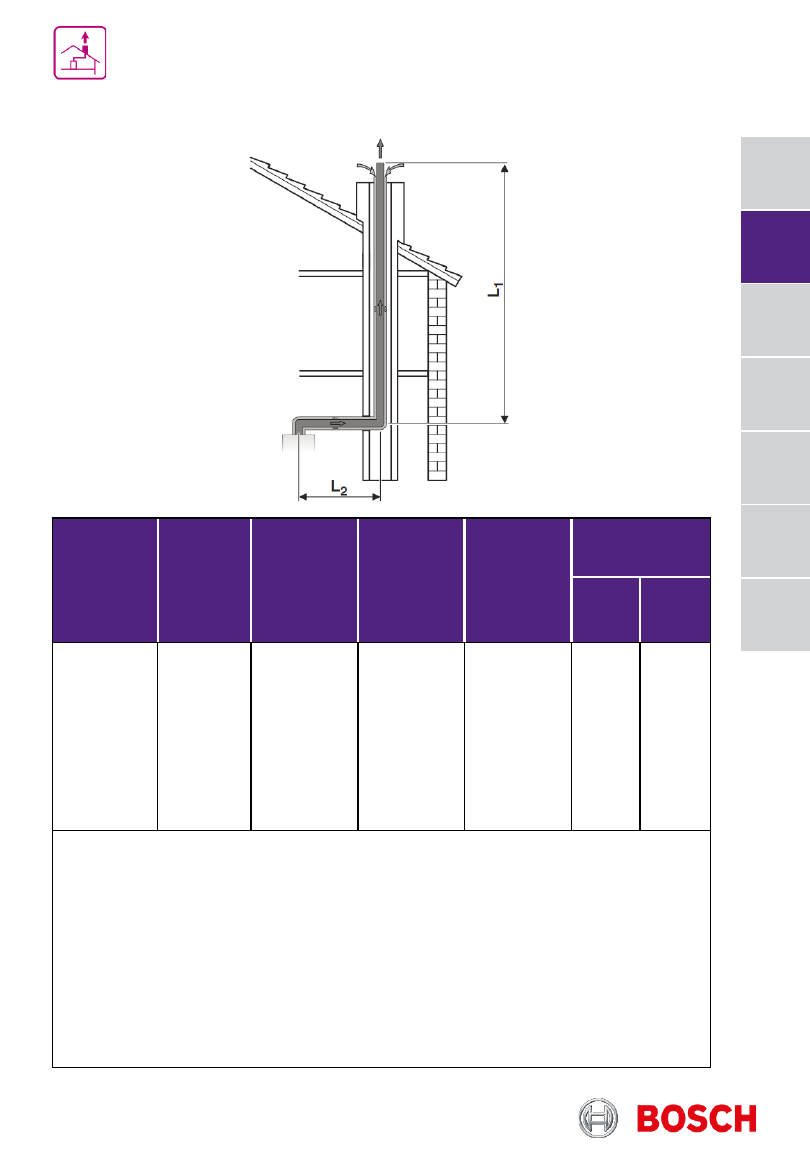

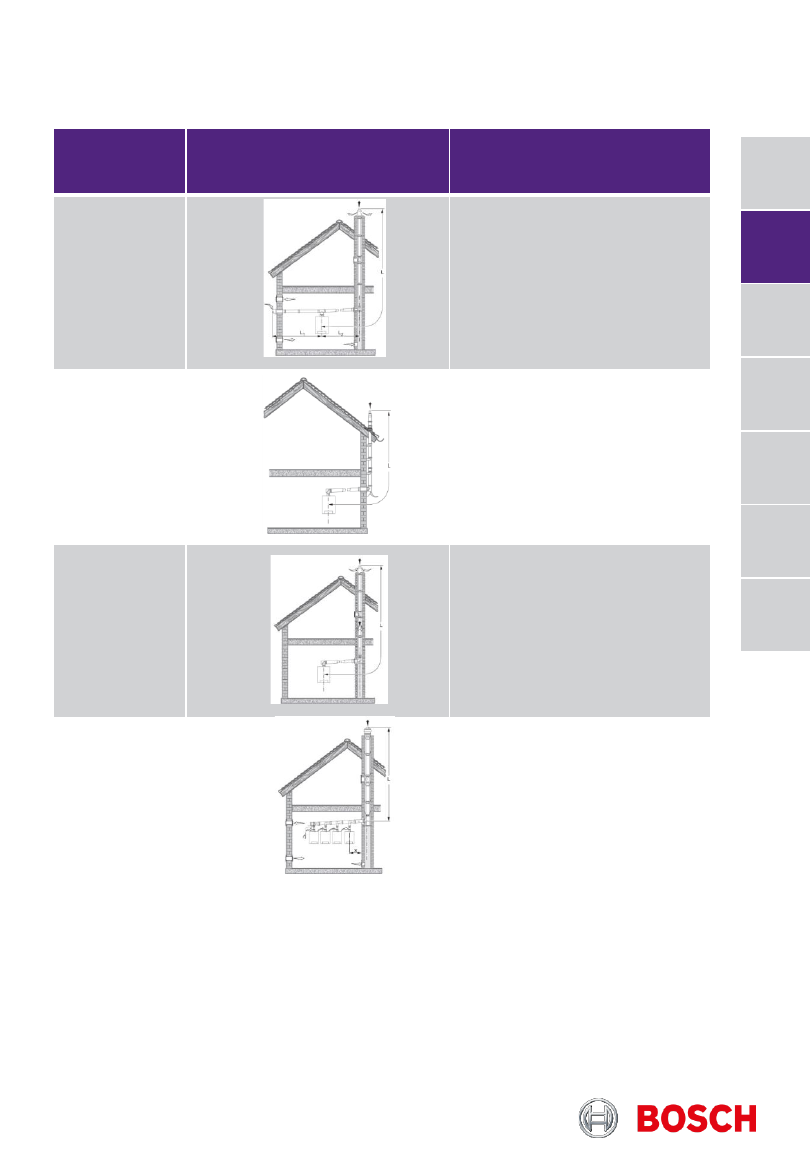

Предельные значения длины дымовой трубы В53P

Тип котла

Диа-

метр

трубы,

мм

Размер

шахты,

мм

L, м

L=L1+L2

L2, м

Эквивалентная длина

отвод

87

°

, м

отвод

45,15

°

,м

24/30

60

Min.:

□

115х115

∅

135

Max.:

□

22

0х220

∅

300

18

5

1,5*

0,5*

80

Min.:

□

135х135

∅

155

Max.:

□

300х300

∅

300

50

5

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Отвод дымовых газов в вентилируемой шахте.

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch Condens 2300i W

276

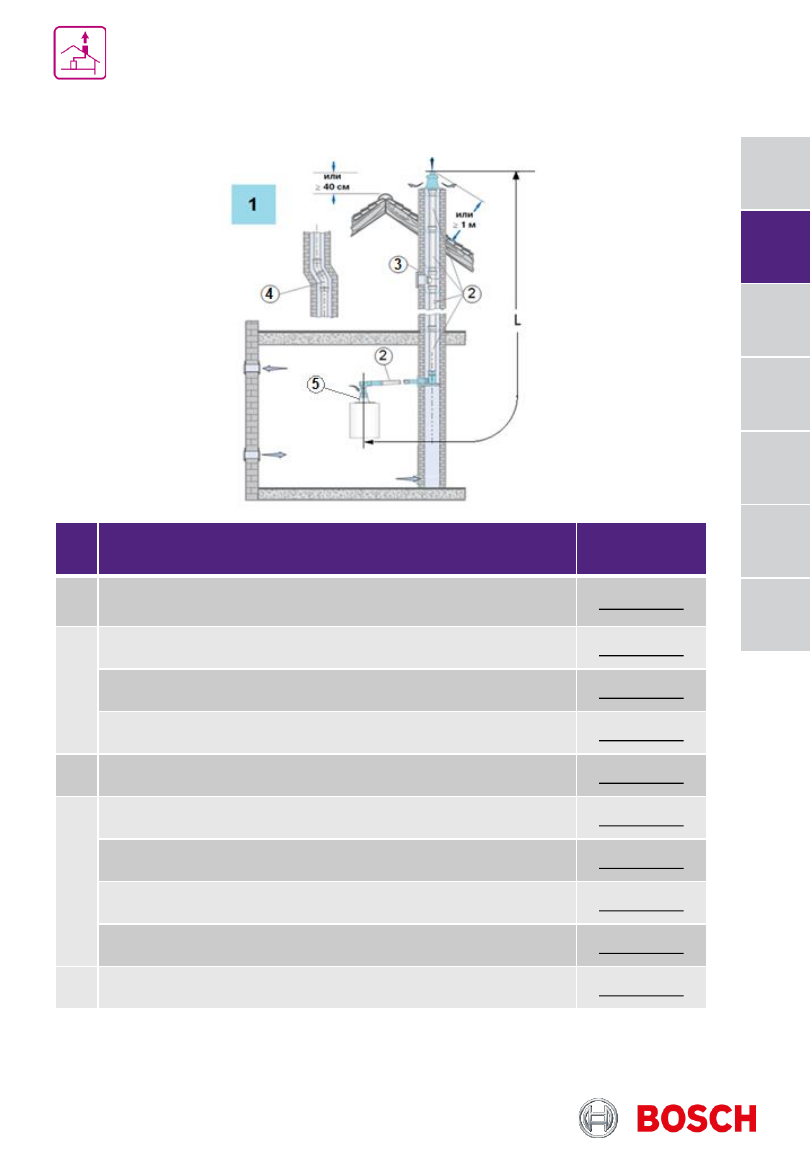

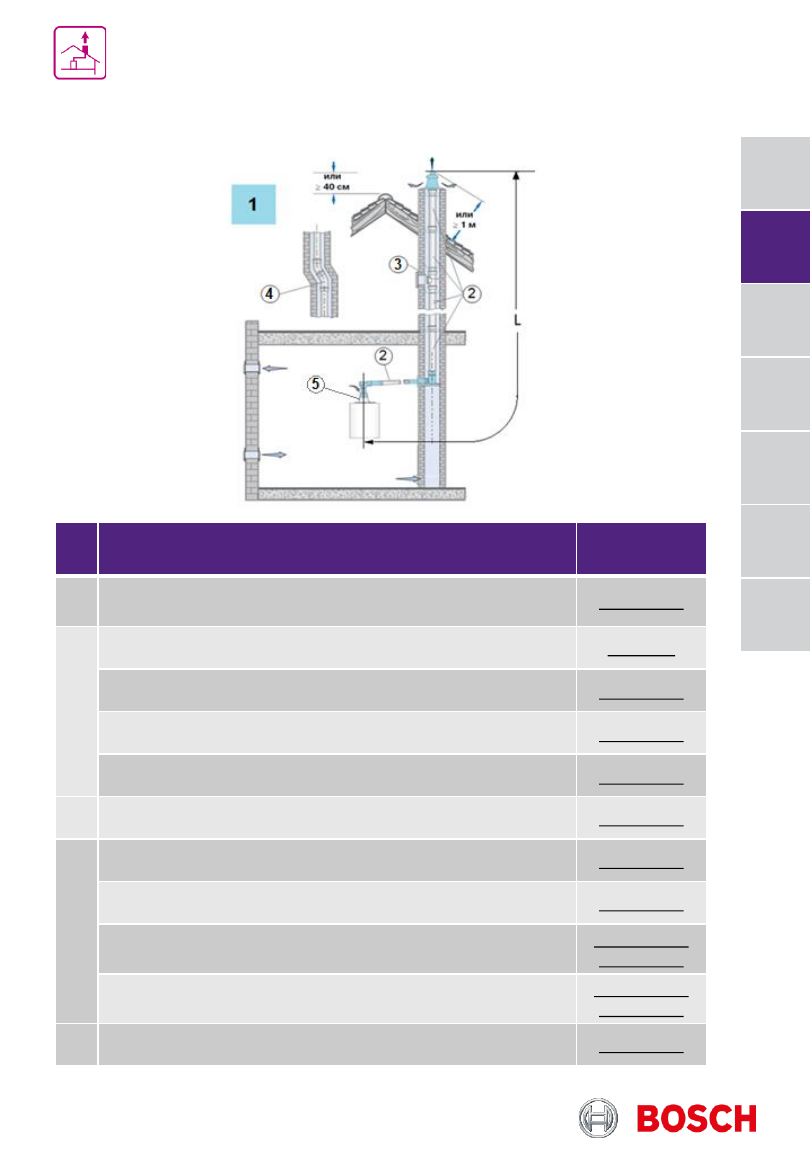

Информация для заказа В53P

диаметр трубы 60 мм

№

Наименование

Артикул

1

Базовый комплект FC-Set60-B53, DN60, в шахте, пластик, без рев
колена, колпак, труба с UV защитой

7738113232

2

Дымовая труба FC-S60-500, DN60, PP, 500мм

7738112623

Дымовая труба FC-S60-1000, DN60, PP, 1000мм

7738112624

Дымовая труба FC-S60-2000, DN60, PP, 2000мм

7738112625

3

Дымовая труба FC-SR60, DN60, со смотровым люком

7738112630

4

Отвод FC-SE60-87, DN60, 87

°

, PP

7738112626

Отвод FC-SE60-45, DN60, 45

°

, PP

7738112627

Отвод FC-SE60-30, DN60, 30

°

, PP

7738112628

Отвод FC-SE60-15, DN60, 15

°

, PP

7738112629

5

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch Condens 2300i W

277

Информация для заказа В53P

диаметр трубы 80 мм

№

Наименование

Артикул

1

Базовый комплект FC-Set80-B53, DN80, в шахте, пластик, без рев
колена, колпак, труба с UV защитой

7738113253

2

Дымовая труба DN80х250мм, PP (2 шт.)

87092078

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

3

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

4

Отвод FC-SE80-87, DN80, 87

°

, PP

7738112654

Отвод FC-SE80-45, DN80, 45

°

, PP

7738112653

Отвод FC-SE80-30, DN80, 30

°

, PP

7719001851 /

7738112668

Отвод FC-SE80-15, DN80, 15

°

, PP

7719001850 /

7738112667

5

Адаптер вертикальный FC-CA80, DN80/125

7738112714

5

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch Condens 2300i W

278

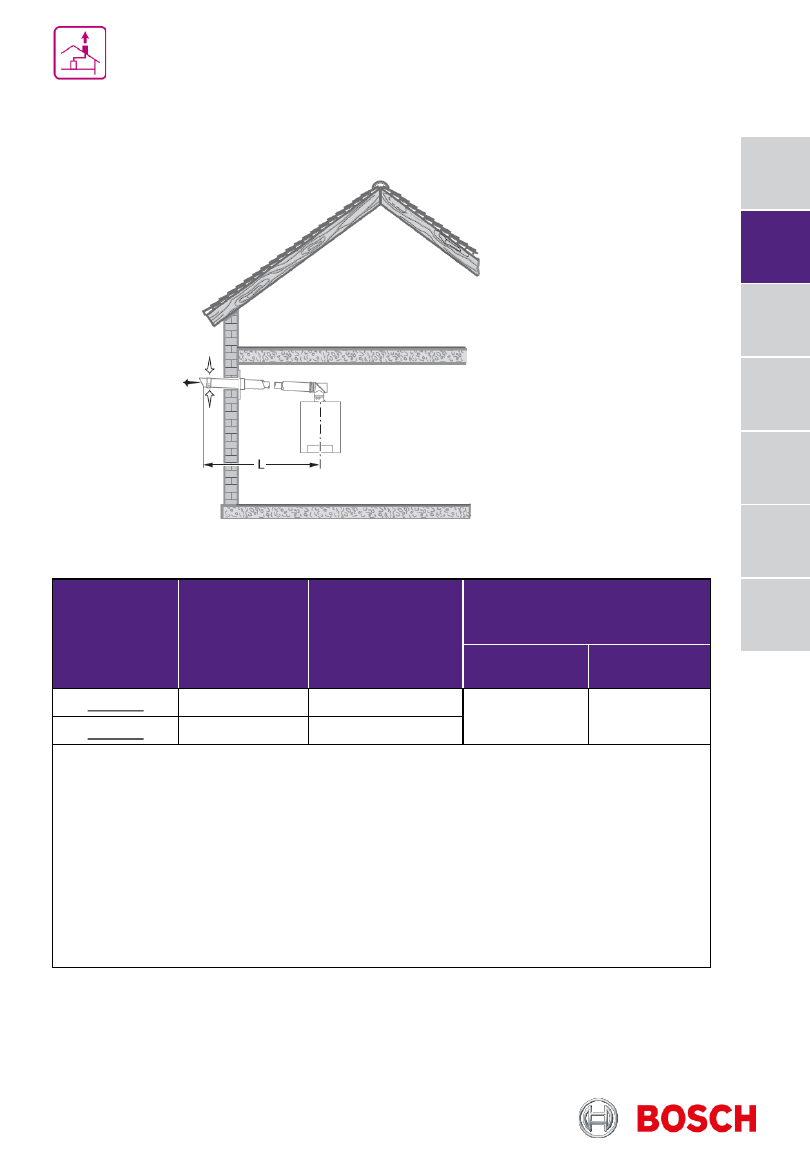

Предельные значения длины дымовой трубы C13

Диаметр

трубы, мм

Тип котла

L, м

Эквивалентная длина

отвод 87

°

, м

отвод

45

°

,15

°

,м

60 / 100

24/30

9

1,5*

0,5*

80 / 125

24/30

23

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле уже учтено в допустимой длине дымовой трубы L, и его больше не
нужно вычитать

Приток воздуха / отвод дымовых газов по концентрической трубе горизонтально
через фасад. Вход воздуха и выход дымовых газов находятся вблизи друг от друга в
области одинакового давления.

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch Condens 2300i W

279

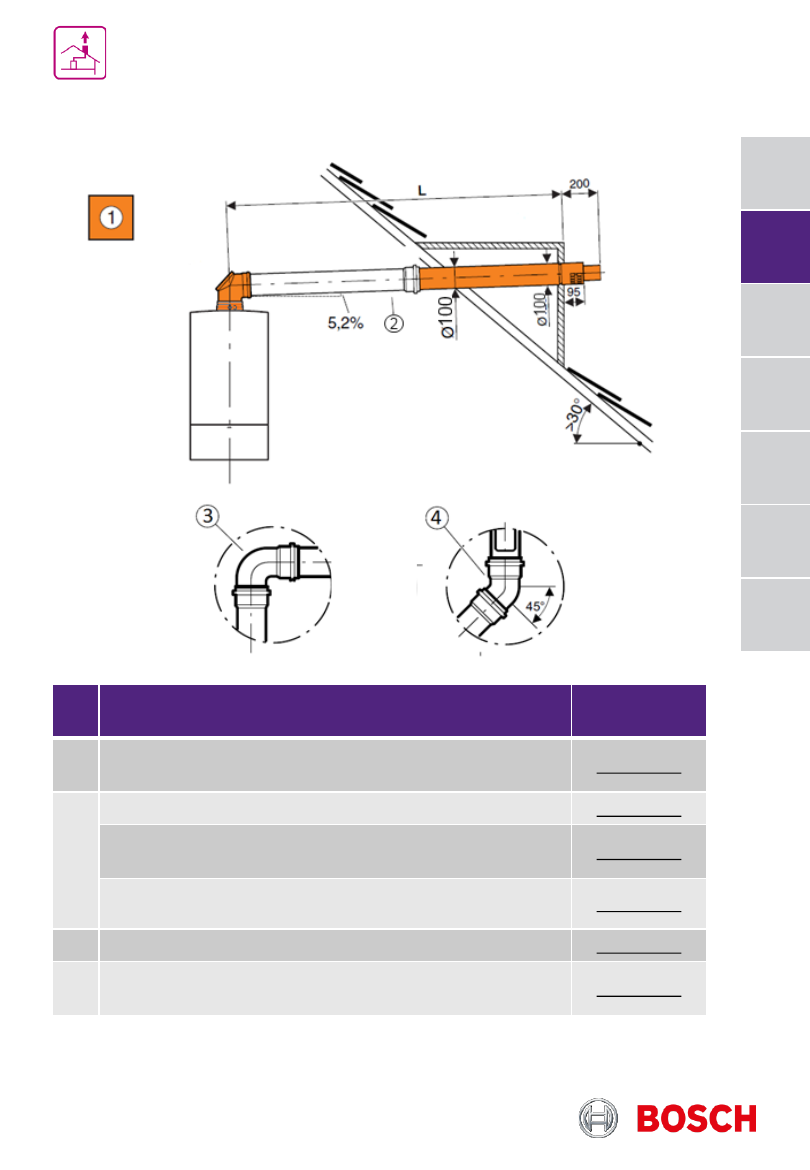

Информация для заказа C13

∅

60/100, мм

№

Наименование

Артикул

1

Базовый комплект FC-Set60-C13x,

∅

60/100, горизонтальный,

концентрический, с адаптером

7738112498

2

Дымовая труба концентрическая FC-C60-500, DN60/100, 500мм

7738112614

Дымовая труба концентрическая FC-C60-1000, DN60/100,
1000мм

7738112615

Дымовая труба концентрическая FC-C60-2000, DN60/100,
2000мм

7738112500

3

Отвод концентрический FC-CE60-87, DN60/100, 87

°

7738112616

Отвод концентрический FC-CER60-87, DN60/100, 87

°

, со

смотровым люком

7738112637

4

Отвод концентрический FC-CE60-45, DN60/100, 45

°

7738112501

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch Condens 2300i W

280

Информация для заказа C13

∅

80/125, мм

№

Наименование

Артикул

1

Базовый комплект FC-Set80-C13x, DN80/125, горизонтальный,
телескопический, концентр, с адаптером

7738112577

2

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

3

Отвод концентрический FC-CE80-87, DN80/125, 87

°

7738112648

4

Отвод концентрический FC-CE80-45, DN80/125, 45

°

7738112593

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch Condens 2300i W

281

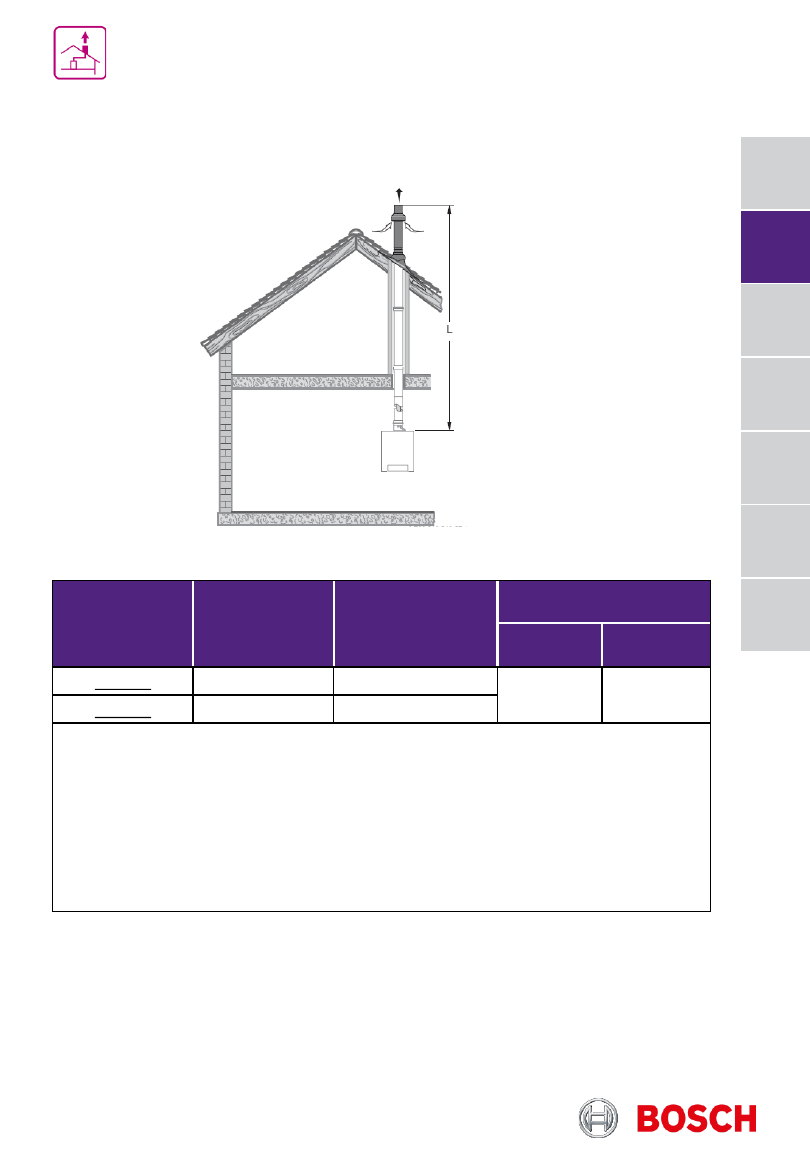

Предельные значения длины дымовой трубы C33

вертикально через крышу

Диаметр трубы,

мм

Тип котла

L, м

Эквивалентная длина

отвод 87

°

, м

отвод

45

°

,15

°

,м

60 / 100

24/30

14

1,5*

0.5*

80 / 125

24/30

23

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Приток воздуха / отвод дымовых газов по концентрической трубе   вертикально
через крышу. Вход воздуха и выход дымовых газов находятся вблизи друг от друга в
области одинакового давления.

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch Condens 2300i W

282

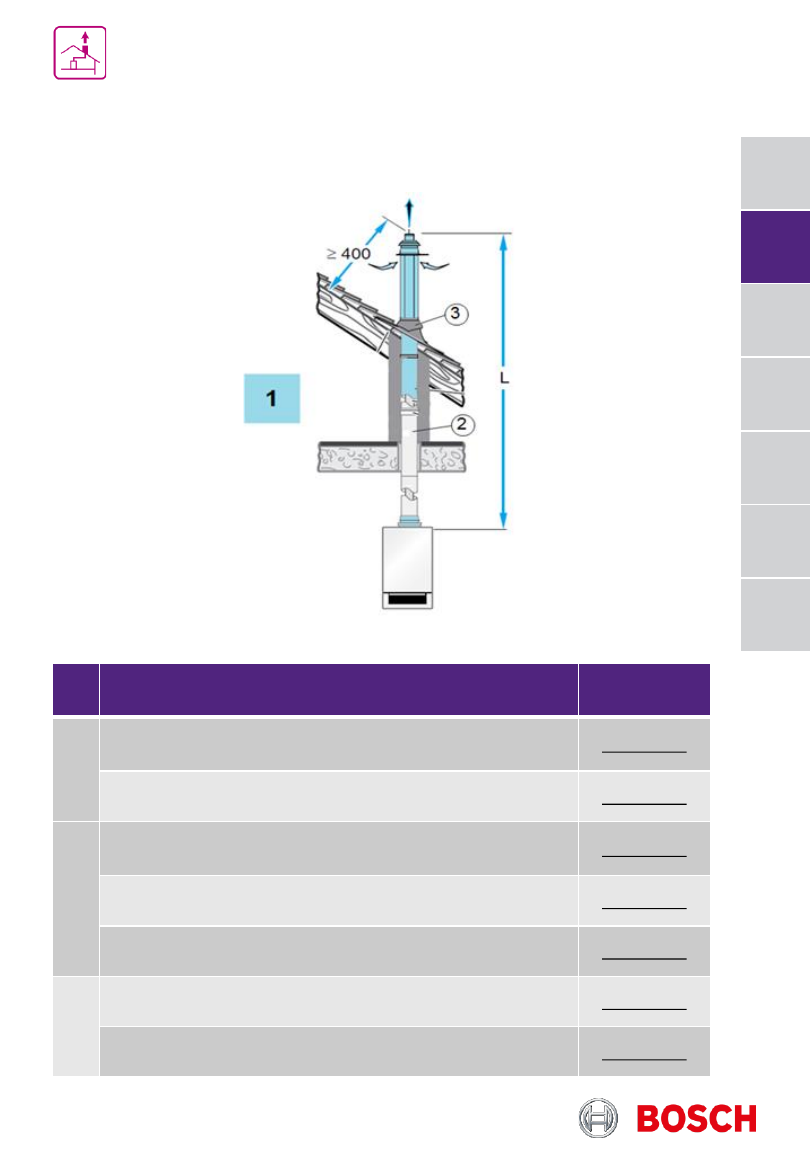

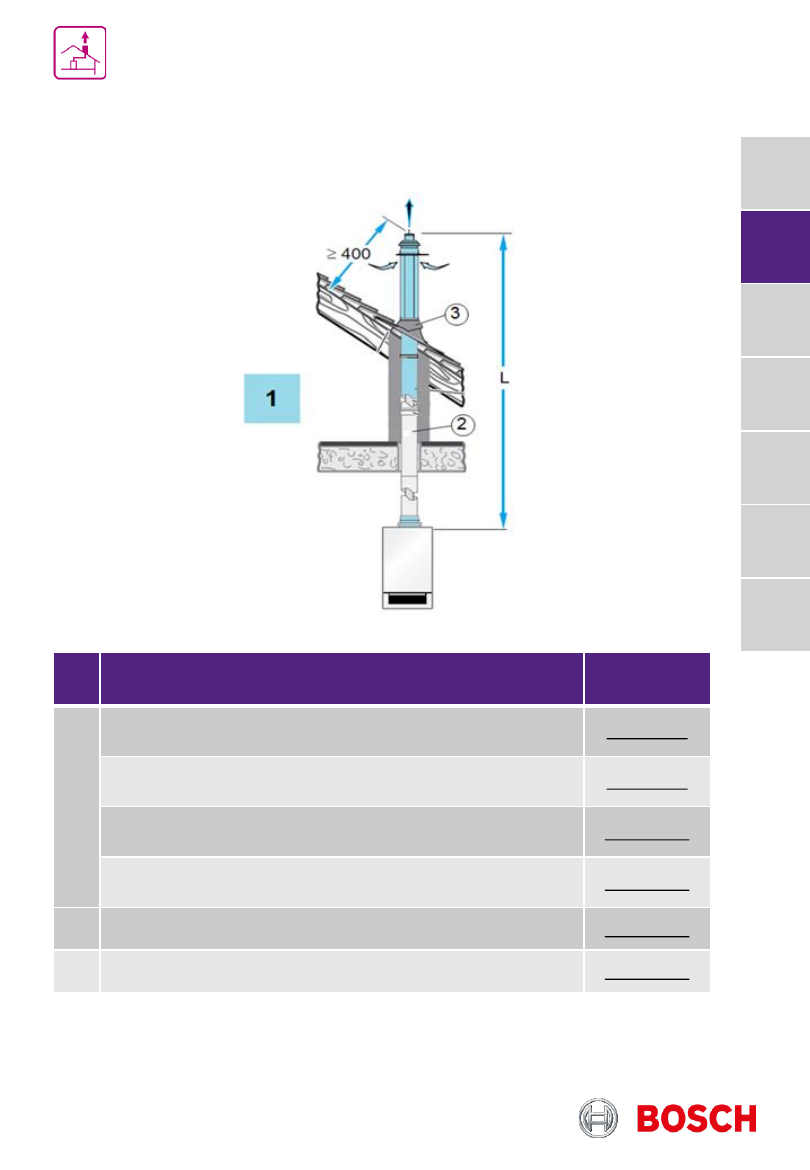

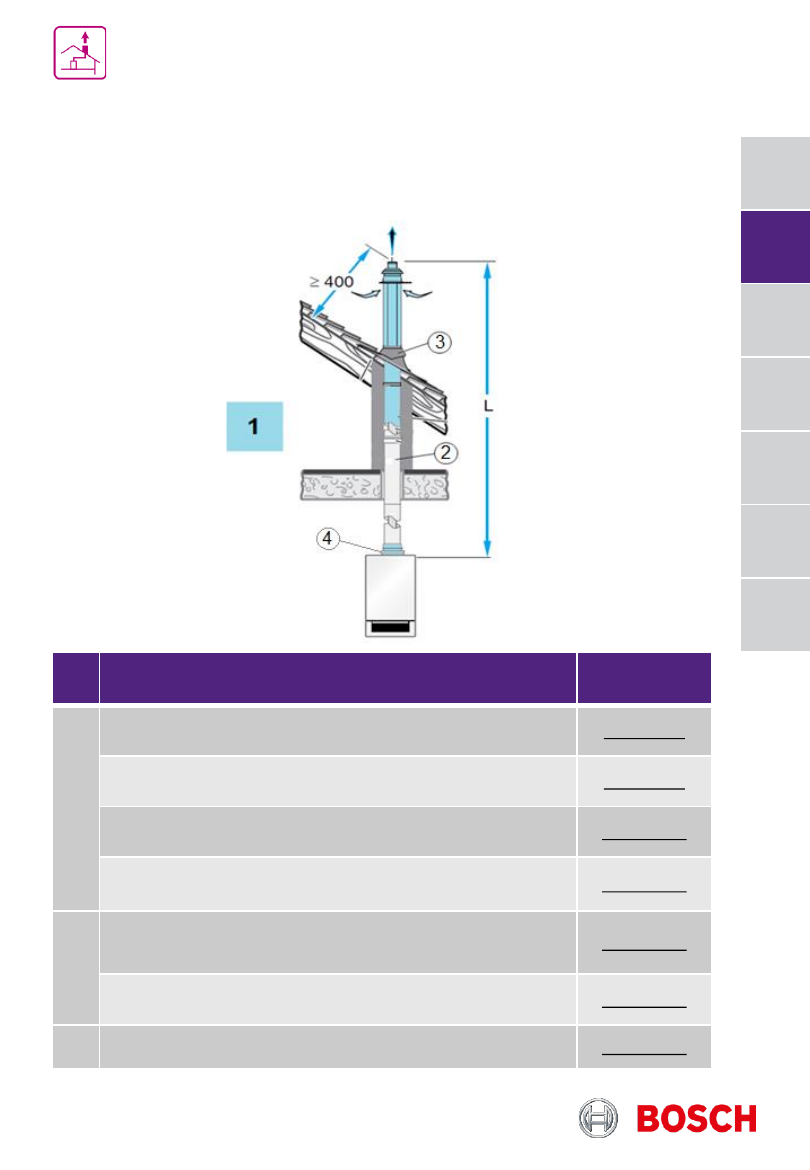

Информация для заказа C33 вертикально через крышу

∅

60/100, мм

№

Наименование

Артикул

1

Базовый комплект FC-Set60-C33x, DN60/100, вертикальный,
концентрический, черный

7738112504

Базовый комплект FC-Set60-C33x, DN60/100, вертикальный,
концентрический, красный

7738112507

2

Дымовая труба концентрическая FC-C60-500, DN60/100, 500мм

7738112614

Дымовая труба концентрическая FC-C60-1000, DN60/100,
1000мм

7738112615

Дымовая труба концентрическая FC-C60-2000, DN60/100,
2000мм

7738112500

3

Элемент FC-O60_80, для DN125, с фартуком для плоской крыши,
высота 150мм, нерегулируемый

7738112620

Элемент FC-O60_80, для DN125, с фартуком для плоской крыши,
высота 120мм, регулируемый 0° - 15°

7738112510

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch Condens 2300i W

283

Информация для заказа C33 вертикально через крышу

∅

60/100, мм

№

Наименование

Артикул

3

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (черная)

7738112511

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (красная)

7738112513

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (красная)

7738112622

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (черная)

7738112621

Отвод концентрический FC-CE60-87, DN60/100, 87

°

7738112616

Отвод концентрический FC-CE60-45, DN60/100, 45

°

7738112501

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch Condens 2300i W

284

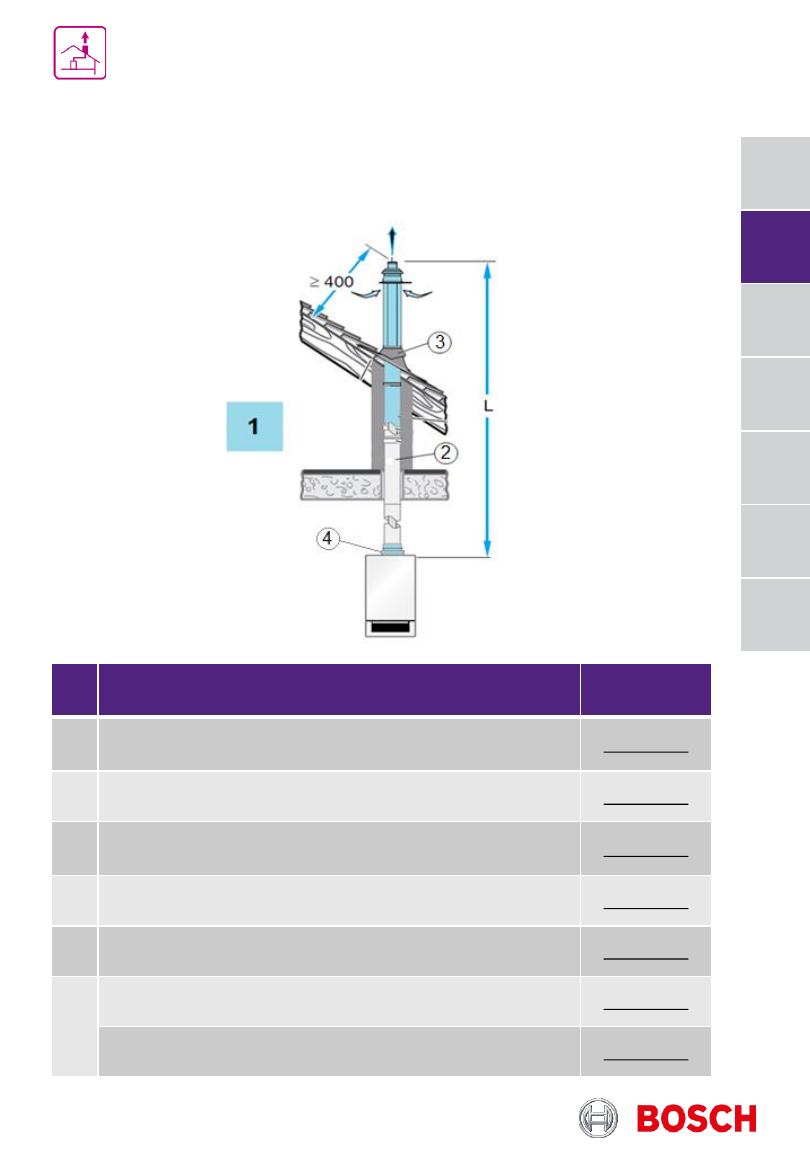

Информация для заказа C33 вертикально через крышу

∅

80/125, мм

№

Наименование

Артикул

1

Базовый комплект FC-Set80-C33x, DN80/125, вертикальный,
концентрический, черный

7738112660

1

Базовый комплект FC-Set80-C33x, DN80/125, вертикальный,
концентрический, красный

7738112661

2

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

2

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

2

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

3

Элемент FC-O60_80, для DN125, с фартуком для плоской крыши,
высота 150мм, нерегулируемый

7738112620

Элемент FC-O60_80, для DN125, с фартуком для плоской крыши,
высота 120мм, регулируемый 0° - 15°

7738112510

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch Condens 2300i W

285

Информация для заказа C33 вертикально через крышу

∅

80/125, мм

№

Наименование

Артикул

3

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (черная)

7738112511

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (красная)

7738112513

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (красная)

7738112622

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (черная)

7738112621

Отвод концентрический FC-CE80-87, DN80/125, 87

°

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45

°

7738112593

4

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

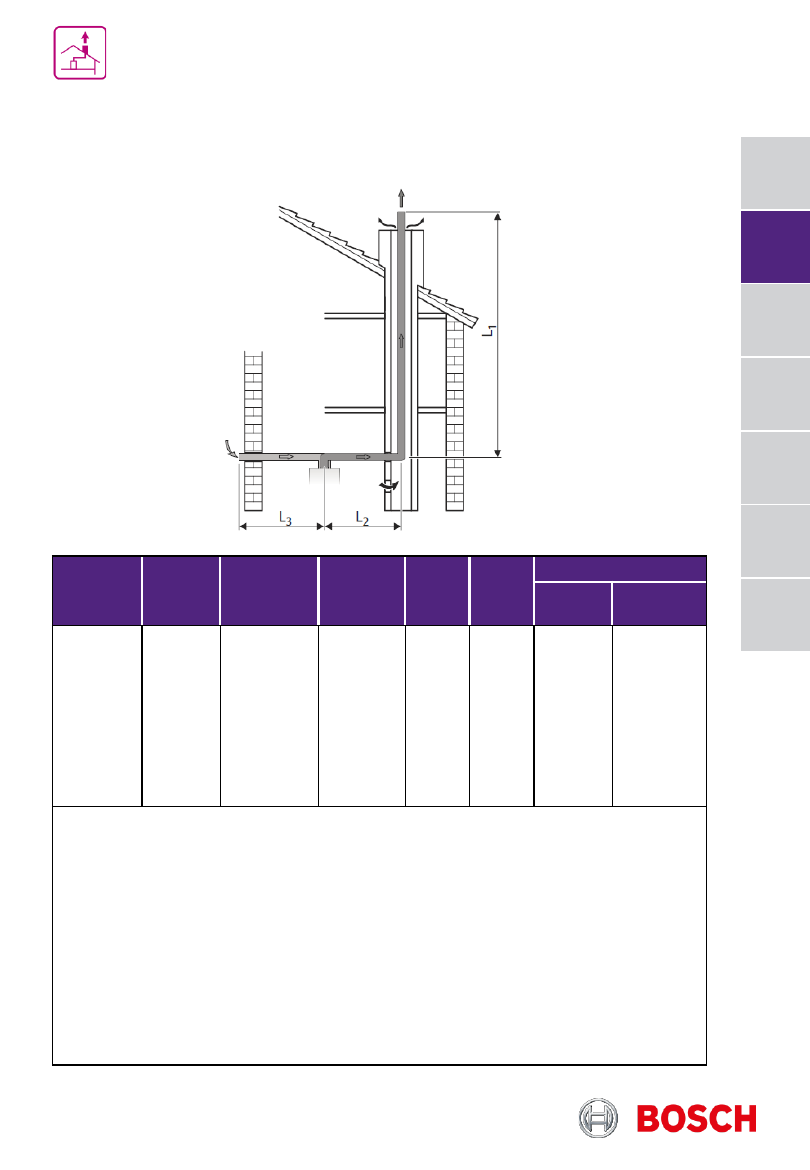

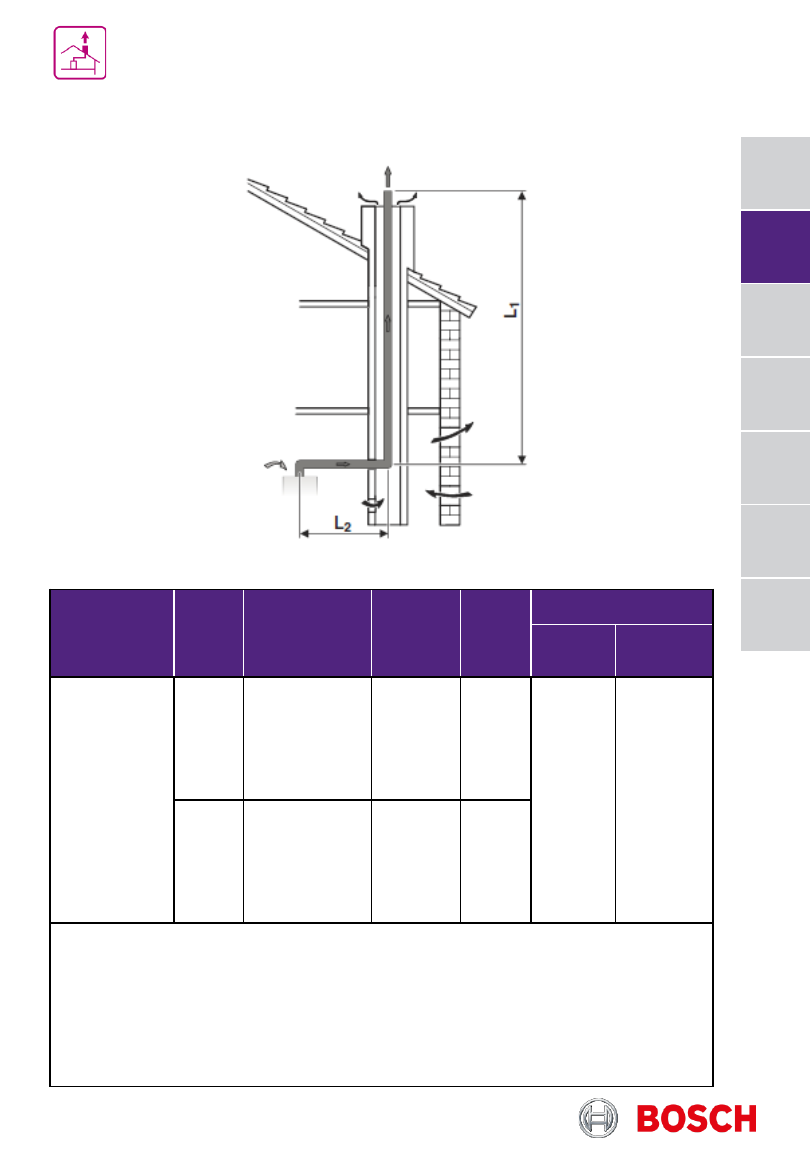

Предельные значения длины дымовой трубы C33

в шахте

Тип котла

Диаметр

трубы,

мм

Размер

шахты,

мм

L, м

L=L1+L2

L2, м

Эквивалентная

длина

отвод

87

°

, м

отвод

45

°

,15

°

,

м

24/30

80/125

Min.:

□

180х180

∅

200

Max.:

□

300х300

∅

380

24

5

1,5*

0,5*

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Приток воздуха / отвод дымовых газов по концентрической трубе   в шахте. Вход
воздуха и выход дымовых газов находятся вблизи друг от друга в области
одинакового давления.

286

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

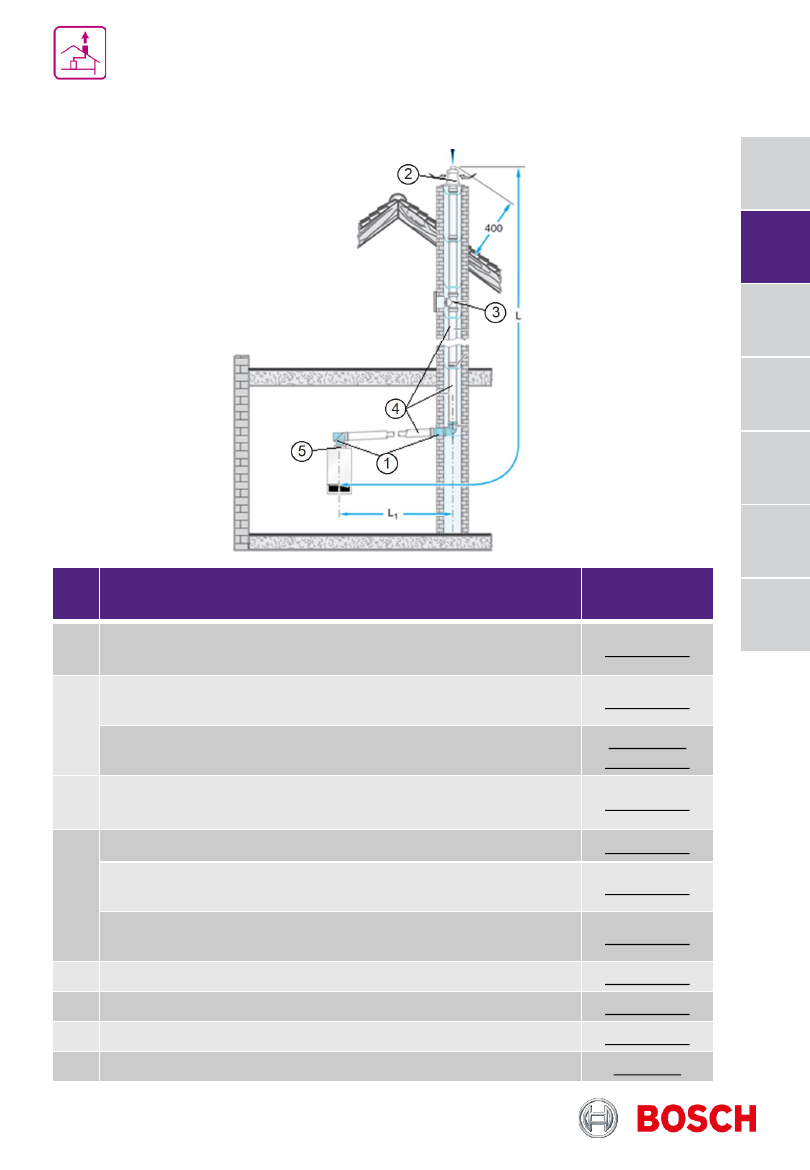

Информация для заказа C33

в шахте

№

Наименование

Артикул

1

Базовый комплект FC-Set80-C33x, DN80/125, концентрический,
без угла с ревизией

7738113251

2

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, PP (ex GA, DO-S)

7738112719

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, нерж сталь (ex GA, DO-S)

87094920 /

7738112720

3

Концентрическая труба со смотровым люком, Ø 80/125 мм

7738112666

4

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

5

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Отвод концентрический FC-CE80-45, DN80/125, 45

°

7738112593

Отвод концентрический FC-CE80-87, DN80/125, 87

°

7738112648

Монтажное приспособление-хомут для труб DN125

87090832

287

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Предельные значения длины дымовой трубы C53

забор воздуха с улицы через диаметр 125

Тип котла

Диаметр

трубы,

мм

Размер

шахты,

мм

L, м

L =

L1+L2+L3

L2, м

L3, м

Эквивалентная длина

отвод

87

°

, м

отвод

45

°

,15

°

,м

24/30

80

Min.:

□

135х135

∅

155

Max.:

□

300х300

∅

300

50

5

5

1,5*

0,5*

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Труба отвода дымовых газов прокладывается в существующей шахте:

выход дымовых газов и вход воздуха для горения разделены и находятся в разных

областях давления.

288

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

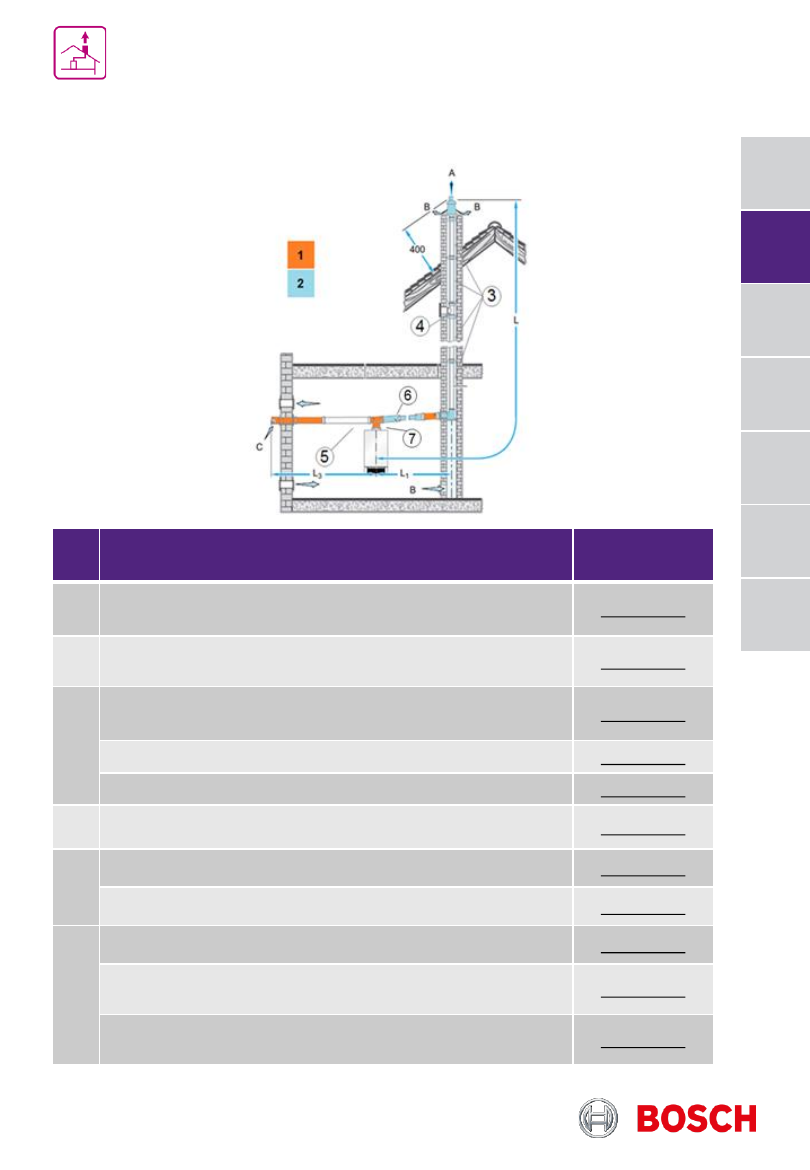

Информация для заказа C53

забор воздуха с улицы через диаметр 125

№

Наименование

Артикул

1

Базовый комплект FC-Set80-C53x, DN80/125, концентрический,
раздельно, в шахту (ex GAL-K)

7738112552

2

Базовый комплект FC-Set80-C93x, DN80/125, концентрический,
без угла с ревиз., в шахте DN80 (ex GA-K)

7738113246

3

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

4

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

5

Дымовая труба FC-S125-500, DN125, PP, 500мм

7738113111

Дымовая труба FC-S125-1000, DN125, PP, 1000мм

7738113112

6

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

289

Системы дымоудаления
Котёл Bosch Condens 2300i W

Каталог отопительного оборудования 2023















содержание      ..     16      17      18      19     ..
