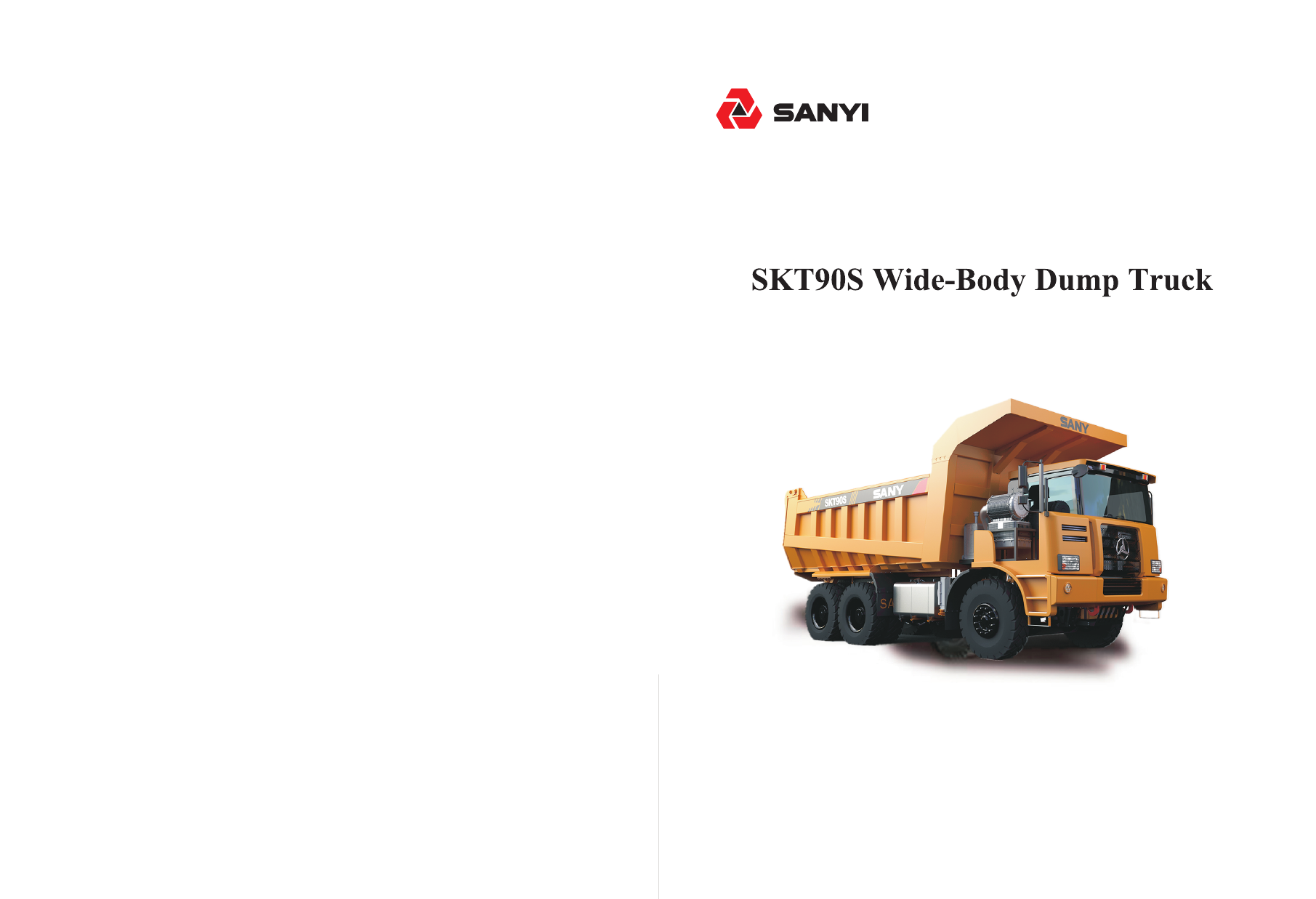

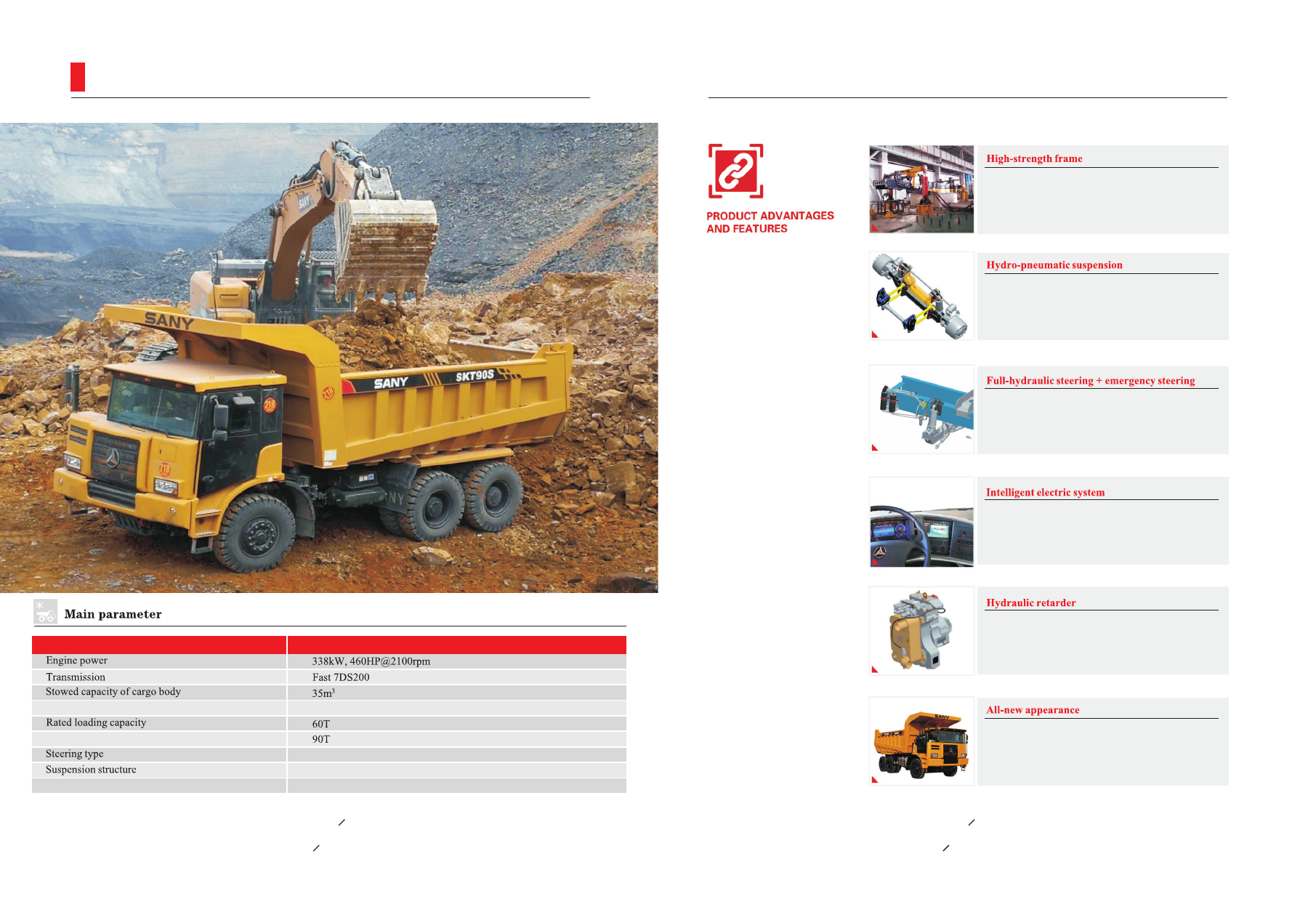

SKT90S  wide-body  dump  truck
independently  developed  by  Sany
Heavy  Equipment  integrated  the
technologies  of  “wide-body  mining
truck”  and  “classic  mining  truck”
and  made  special  upgrades  for
c r i t i c a l  p a r t s ,  i n c l u d i n g  f r a m e ,
suspension,  steering  system,  and
cab,  to  offer  the  customers  with  all-
new  mining  transport  products  of
h i g h   c o s t - p e r f o r m a n c e ,   h i g h
attendance rate, and high safety.

The  all-new  designed  low-stress  and  high-strength  frame
effectively  prevents  the  fatigue  breakage  of  frame  and  reduce  the
overall stress level by 51% compared with competing products.

The  hydro-pneumatic  suspension  technology  is  applied  to  replace  the
traditional leaf spring structure, remarkably improve the life and comfort of
the  machine,  thoroughly  solve  the  frequent  breakage  problem  of  front
suspension leaf springs in the industry, and promote the attendance rate
of  the  machine.  The  hydro-pneumatic  suspension  features  excellent
shock-absorbing  and  damping  performance  to  remarkably  improve  the
load application of frame and prolong the life of frame.

The full-hydraulic steering makes the steering easier and safer.
The  full-hydraulic  steering  design  concept  of  traditional  mining  truck  is
applied  to  solve  the  industry’s  heavy  steering  problem  due  to  the  heavy
truck type mechanical steering.
In  addition,  the  emergency  steering  device  is  installed  to  solve  the
presently  industry’s  safety  accidents  due  to  steering  failure  during  the
emergency braking in event of power failure of the machine.

The  “Two-in-one”  electronic  control  module  features  high  intelligence  and
incorporates  the  electric  malfunction  self-diagnosis  to  solve  the
customers' actual troubleshooting difficulties.
It’s equipped with 10” large central control screen, reversing camera, and
mobile  phone  Bluetooth  connectivity  and  is  compatible  with  the  mine
intelligent management system.
The  built-in  GPS  module  enables  the  effective  monitoring  on  the  running
status of machine.

The  hydraulic  retarder  is  installed  to  solve  the  problem  of  seriously
reduced braking force due to thermal attenuation of brake system under
heavy-duty downslope driving condition and guarantee the braking safety
of the machine.
It  solves  the  customer’s  need  of  additional  brake  spray  system  as  the
brake system can’t meet the need of working condition and thus reduces
the customer’s operating cost.

The  all-new  interior  and  exterior  modeling  features  more  overall  fullness
feeling and brings about better visual impact.
The airtightness of the cab is improved to achieve better sound-proof and
dust-proof performance.
The  reasonable  human-machine  arrangement  improves  the  operating
comfort.

02

Axle



load

Maximum Gross Mass of Vehicle

Tyre

Value

14

.

00R25



Wire



Tire

Full-hydraulic + emergency steering

Front hydraulic/ pneumatic suspension + rear leaf spring suspension

19T

+

35T

+

35T

Main



parameter

01

三一宽体自卸车

品质改变世界

SANY OFF-HIGHWAY TRUCK

QUALITY



CHANGES



THE



WORLD

SKT90S  wide-body  dump  truck
independently  developed  by  Sany
Heavy  Equipment  integrated  the
technologies  of  “wide-body  mining
truck”  and  “classic  mining  truck”
and  made  special  upgrades  for
c r i t i c a l  p a r t s ,  i n c l u d i n g  f r a m e ,
suspension,  steering  system,  and
cab,  to  offer  the  customers  with  all-
new  mining  transport  products  of
h i g h   c o s t - p e r f o r m a n c e ,   h i g h
attendance rate, and high safety.

The  all-new  designed  low-stress  and  high-strength  frame
effectively  prevents  the  fatigue  breakage  of  frame  and  reduce  the
overall stress level by 51% compared with competing products.

The  hydro-pneumatic  suspension  technology  is  applied  to  replace  the
traditional leaf spring structure, remarkably improve the life and comfort of
the  machine,  thoroughly  solve  the  frequent  breakage  problem  of  front
suspension leaf springs in the industry, and promote the attendance rate
of  the  machine.  The  hydro-pneumatic  suspension  features  excellent
shock-absorbing  and  damping  performance  to  remarkably  improve  the
load application of frame and prolong the life of frame.

The full-hydraulic steering makes the steering easier and safer.
The  full-hydraulic  steering  design  concept  of  traditional  mining  truck  is
applied  to  solve  the  industry’s  heavy  steering  problem  due  to  the  heavy
truck type mechanical steering.
In  addition,  the  emergency  steering  device  is  installed  to  solve  the
presently  industry’s  safety  accidents  due  to  steering  failure  during  the
emergency braking in event of power failure of the machine.

The  “Two-in-one”  electronic  control  module  features  high  intelligence  and
incorporates  the  electric  malfunction  self-diagnosis  to  solve  the
customers' actual troubleshooting difficulties.
It’s equipped with 10” large central control screen, reversing camera, and
mobile  phone  Bluetooth  connectivity  and  is  compatible  with  the  mine
intelligent management system.
The  built-in  GPS  module  enables  the  effective  monitoring  on  the  running
status of machine.

The  hydraulic  retarder  is  installed  to  solve  the  problem  of  seriously
reduced braking force due to thermal attenuation of brake system under
heavy-duty downslope driving condition and guarantee the braking safety
of the machine.
It  solves  the  customer’s  need  of  additional  brake  spray  system  as  the
brake system can’t meet the need of working condition and thus reduces
the customer’s operating cost.

The  all-new  interior  and  exterior  modeling  features  more  overall  fullness
feeling and brings about better visual impact.
The airtightness of the cab is improved to achieve better sound-proof and
dust-proof performance.
The  reasonable  human-machine  arrangement  improves  the  operating
comfort.

02

Axle



load

Maximum Gross Mass of Vehicle

Tyre

Value

14

.

00R25



Wire



Tire

Full-hydraulic + emergency steering

Front hydraulic/ pneumatic suspension + rear leaf spring suspension

19T

+

35T

+

35T

Main



parameter

01

三一宽体自卸车

品质改变世界

SANY OFF-HIGHWAY TRUCK

QUALITY



CHANGES



THE



WORLD

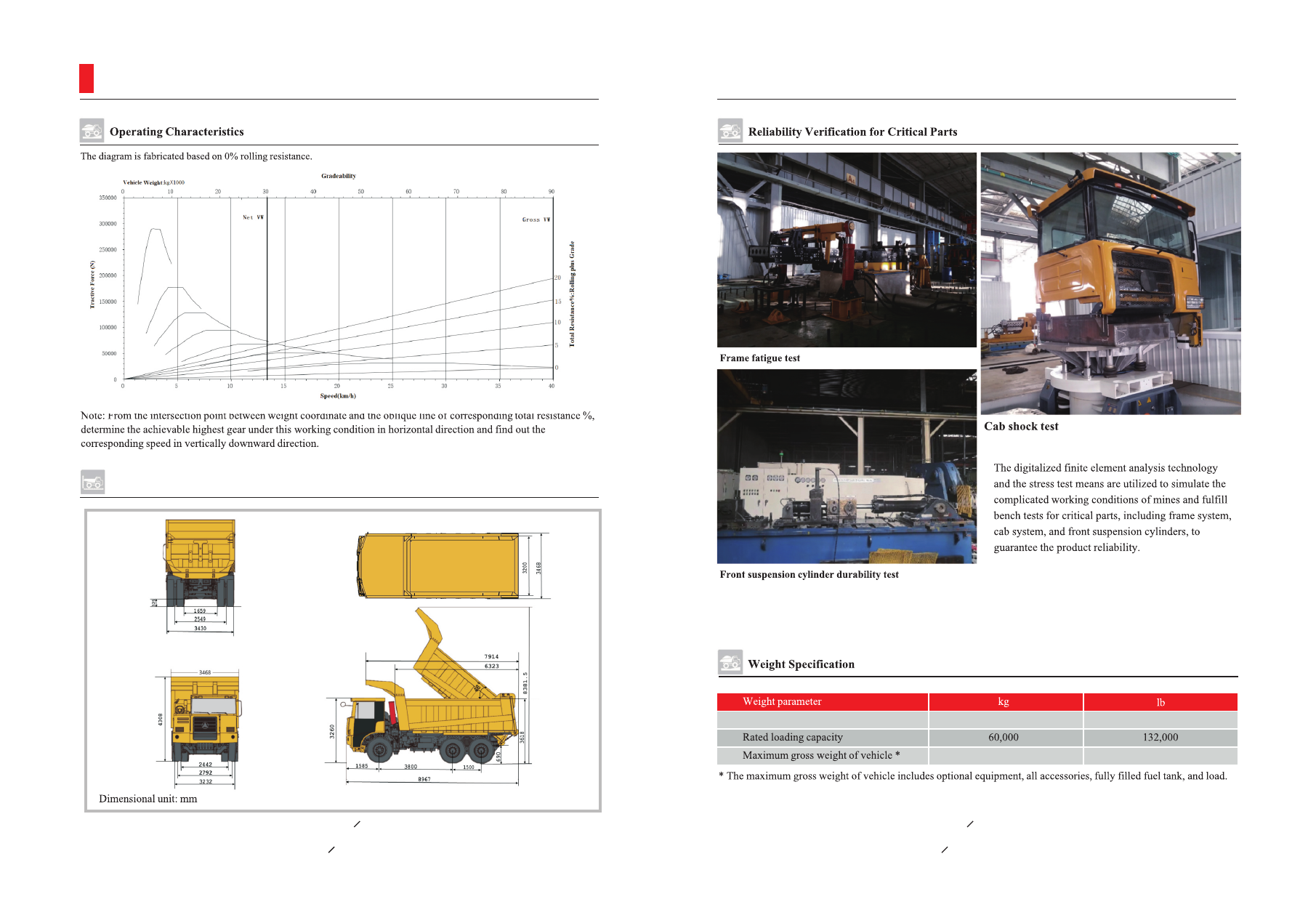

03

04

30,000

Net



Weight



of



Truck

66,100

198,000

90,000

Dimensions

三一宽体自卸车

品质改变世界

SANY OFF-HIGHWAY TRUCK

QUALITY



CHANGES



THE



WORLD

03

04

30,000

Net



Weight



of



Truck

66,100

198,000

90,000

Dimensions

三一宽体自卸车

品质改变世界

SANY OFF-HIGHWAY TRUCK

QUALITY



CHANGES



THE



WORLD

05

06

The mining special flexible structure is applied and the longitudinal beams

are  in  (10+10+8)  large  section  structure  to  achieve  powerful  bending  and

distortion  resistance.  The  frame  features  high  stiffness  and  impact

resistance.  The  high  stress  areas  are  partially  enhanced  to  achieve  higher

frame strength.

Frame

The all-skeleton structure improves the safety. The large-area windscreen
design  with  wind  rate  provides  the  driver  with  a  broad  vision.  The
mechanical  spring  adjustable  seat,  standard  heating  and  A/C  system,
wraparound  dashboard,  and  adjustable  steering  wheel  bring  about  the
driver a more comfortable operating space.

Cab

...............

.

................................................ .

...............

.

............................................................. .

............................................................................

.....................................

ø196mm  lifting  cylinder  and  FE  type  lifting  mode  feature  high  lifting
height and stable lifting.

Lifting System

Optional Equipment

Applicable



for



export



to



right



hand



driving



countries

Tires

...................................................

14.00R25 Wire Tyre

Transmission

The 7DS200 high-torque transmission designed specially by Fast for mines

is  in  double-countershaft  structure,  featuring  power  distribution,  high

carrying  capacity,  high  reliability,  reasonable  gear  layout,  and  good  fuel

economy.  With  7  drive  gears  and  1  reverse  gear,  it’s  suitable  for  the

working environments with short transport distance and complicated road

conditions in mines.

9

.

14        6.70        4.86       3.60       2.65        1.61       1.00       8.51

4.4          7.2          9.9        13.5       18.7        25.0       40.2        4.7

Full-hydraulic steering system + emergency steering
The  international  brand  steering  gear  guarantees  handy  and  reliable
steering. The steering cylinder is installed on the rear end of axle to reduce
the malfunction rate.
The  full-hydraulic  steering  +  emergency  steering  improve  the  driving
comfort.  The  handy  and  reliable  emergency  steering  can,  in  event  of  the
malfunction of engine steering pump, still guarantee the steerability of the
vehicle to maximize the vehicle safety.

The  heavy-load  full-floating  half  shafts  are  applied.  The  main  reducer
features  compact  structure  and  high  transmitted  torque.  The  enhanced
planet  wheel  reducer  and  high-strength  cast  steel  axle  housing  are
equipped.
Drive ratio:

...............

.

................................ .........

...............

.

................................ ........

.............

.

................................ ..............

Drive Axle

The  double-circuit  pneumatic  control  brake  system  with  drum  brakes  is

applied.  Two  circuits  are  independent  with  each  other,  with  large  brakes

and high air reservoir capacity. The enhanced air chamber springs provides

sufficient  emergency  braking  force.  The  low  pressure  warning  device  is

installed to alert the driver.

Brake specification:

...............

.

................................ ............

...................... ..................

.

Brake system

Engine

......................

...................................................

................................................

................................................

...........................................

........

.

.................. ....................................

................................................

3

11.6L(708in

)

....................................

The framework of cargo body adopt through type structure of 5 vertical and
8 horizontal.
The  rhombus  structure  with  SANY  proprietary  patented  technology  can
match  chassis  compactly,  which  make  axial  load  distribution  more
reasonable.  Meanwhile  the  high  strength  wear  plate  Nm400  are  widely
used at the bottom and side plate.

........................................................................
........................................................................

......................................................................

...................................................................
...................................................................

10mm

10mm

3

31m

3

35m

.........................................................

...........

Front  suspension:  Non-independent  hydro-pneumatic  spring  suspension
with  hydraulic/pneumatic  (nitrogen)  suspension  cylinders  of  variable
damping  characteristic,  featuring  high  unit  energy  storage  and  variable
stiffness and better absorption of road impact.

Rear  suspension:  Reinforced  knuckle  bearing  thrust  rod  +  tightening  by
leaf spring straight bolts.

14

.

00-25



Cross



Ply



Tyres

V

-

shape



Dump



Body

Brake



Cooling



Sprayer

Right



Hand



Drive



Cabin

Side



Guards

Front



Sprayer



System

Dump



Body



with



Tail



gate



applicable



for



Large



size



material

，

Optional



equipment

Details





Protect



fuel



tank



and



gasholder



etc

.

from



side



collision

Dust



removal



in



the



direction



of



heading



through



spraying



water

三一宽体自卸车

品质改变世界

SANY OFF-HIGHWAY TRUCK

QUALITY



CHANGES



THE



WORLD

05

06

The mining special flexible structure is applied and the longitudinal beams

are  in  (10+10+8)  large  section  structure  to  achieve  powerful  bending  and

distortion  resistance.  The  frame  features  high  stiffness  and  impact

resistance.  The  high  stress  areas  are  partially  enhanced  to  achieve  higher

frame strength.

Frame

The all-skeleton structure improves the safety. The large-area windscreen
design  with  wind  rate  provides  the  driver  with  a  broad  vision.  The
mechanical  spring  adjustable  seat,  standard  heating  and  A/C  system,
wraparound  dashboard,  and  adjustable  steering  wheel  bring  about  the
driver a more comfortable operating space.

Cab

...............

.

................................................ .

...............

.

............................................................. .

............................................................................

.....................................

ø196mm  lifting  cylinder  and  FE  type  lifting  mode  feature  high  lifting
height and stable lifting.

Lifting System

Optional Equipment

Applicable



for



export



to



right



hand



driving



countries

Tires

...................................................

14.00R25 Wire Tyre

Transmission

The 7DS200 high-torque transmission designed specially by Fast for mines

is  in  double-countershaft  structure,  featuring  power  distribution,  high

carrying  capacity,  high  reliability,  reasonable  gear  layout,  and  good  fuel

economy.  With  7  drive  gears  and  1  reverse  gear,  it’s  suitable  for  the

working environments with short transport distance and complicated road

conditions in mines.

9

.

14        6.70        4.86       3.60       2.65        1.61       1.00       8.51

4.4          7.2          9.9        13.5       18.7        25.0       40.2        4.7

Full-hydraulic steering system + emergency steering
The  international  brand  steering  gear  guarantees  handy  and  reliable
steering. The steering cylinder is installed on the rear end of axle to reduce
the malfunction rate.
The  full-hydraulic  steering  +  emergency  steering  improve  the  driving
comfort.  The  handy  and  reliable  emergency  steering  can,  in  event  of  the
malfunction of engine steering pump, still guarantee the steerability of the
vehicle to maximize the vehicle safety.

The  heavy-load  full-floating  half  shafts  are  applied.  The  main  reducer
features  compact  structure  and  high  transmitted  torque.  The  enhanced
planet  wheel  reducer  and  high-strength  cast  steel  axle  housing  are
equipped.
Drive ratio:

...............

.

................................ .........

...............

.

................................ ........

.............

.

................................ ..............

Drive Axle

The  double-circuit  pneumatic  control  brake  system  with  drum  brakes  is

applied.  Two  circuits  are  independent  with  each  other,  with  large  brakes

and high air reservoir capacity. The enhanced air chamber springs provides

sufficient  emergency  braking  force.  The  low  pressure  warning  device  is

installed to alert the driver.

Brake specification:

...............

.

................................ ............

...................... ..................

.

Brake system

Engine

......................

...................................................

................................................

................................................

...........................................

........

.

.................. ....................................

................................................

3

11.6L(708in

)

....................................

The framework of cargo body adopt through type structure of 5 vertical and
8 horizontal.
The  rhombus  structure  with  SANY  proprietary  patented  technology  can
match  chassis  compactly,  which  make  axial  load  distribution  more
reasonable.  Meanwhile  the  high  strength  wear  plate  Nm400  are  widely
used at the bottom and side plate.

........................................................................
........................................................................

......................................................................

...................................................................
...................................................................

10mm

10mm

3

31m

3

35m

.........................................................

...........

Front  suspension:  Non-independent  hydro-pneumatic  spring  suspension
with  hydraulic/pneumatic  (nitrogen)  suspension  cylinders  of  variable
damping  characteristic,  featuring  high  unit  energy  storage  and  variable
stiffness and better absorption of road impact.

Rear  suspension:  Reinforced  knuckle  bearing  thrust  rod  +  tightening  by
leaf spring straight bolts.

14

.

00-25



Cross



Ply



Tyres

V

-

shape



Dump



Body

Brake



Cooling



Sprayer

Right



Hand



Drive



Cabin

Side



Guards

Front



Sprayer



System

Dump



Body



with



Tail



gate



applicable



for



Large



size



material

，

Optional



equipment

Details





Protect



fuel



tank



and



gasholder



etc

.

from



side



collision

Dust



removal



in



the



direction



of



heading



through



spraying



water

Quality Changes the World

SPC250 TRUCK CRANE

25 TONS LIFTING CAPACITY

SPC250
