Rexroth Направляющие с шариковыми втулками. Каталог (2015 год) - часть 14
196
Шариковые втулки для линейного и вращательного движения
Шариковые втулки для линейного и вращательного движения, R0665
с игольчатым подшипником, без уплотнительного кольца
Шариковые втулки для линейного и вращательного движения, R0667
с игольчатым подшипником, с уплотнительным кольцом
Конструкция
- Стандартная шариковая втулка
(закрытого типа)
- Игольчатый подшипник
- Прокладочные кольца из стали
- Предохранительные кольца
С игольчатым подшипником
Вал
Номенклатурный номер
Масса
Ø d
с двумя уплотнительными
без уплотнительного
(мм)
кольцами
кольца
(кг)
KBRON-..-DD
KBRON- ..
5
R0667 005 00
R0665 005 00
0,02
8
R0667 008 00
R0665 008 00
0,04
12
R0667 012 00
R0665 012 00
0,08
16
R0667 016 00
R0665 016 00
0,10
20
R0667 020 00
R0665 020 00
0,20
25
R0667 025 00
R0665 025 00
0,34
30
R0667 030 00
R0665 030 00
0,56
40
R0667 040 00
R0665 040 00
1,39
50
R0667 050 00
R0665 050 00
2,18
60
R0667 060 00
R0665 060 00
4,14
80
R0667 080 00
R0665 080 00
7,11
Расшифровка условного обозначения
KB
RO
N
20
DD
Шариковая
Линейное и вращательное движение
С игольчатым
Ø 20
С 2-мя
втулка
(ротация)
подшипником
уплотнениями
Дополнительную информацию по расшифровке условного обозначения см. на стр. 192.
197
Размеры
Рекомендуемый вариант монтажа
Предохранительное
кольцо
-
Размеры (мм)
Предохранительное
Грузоподъемность4) (Н)
Ø d
D
D1
b
A
B
D2
D3
D4
C3
C4
кольцо3)
C
C0
H11
H12
H13
5
19
12,0
12,0
12,0
22
13,8
-
19,5
14,6
1,3
SB19
180
140
8
24
16,0
13,0
14,1
25
19,3
23
24,8
16,5
1,3
SB24
320
240
12
30
22,0
16,0
20,0
32
24,2
28
31,0
23,2
1,6
SB30
420
280
16
34
26,0
20,0
22,1
36
28,4
32
35,0
25,3
1,6
SB34
580
440
20
42
32,0
20,0
28,0
45
35,1
40
43,2
31,2
1,6
SB42
1170
860
25
50
40,0
30,0
40,0
58
43,1
48
51,2
43,2
1,6
SB50
2080
1560
30
57
47,0
30,0
48,0
68
49,1
55
58,5
51,2
1,6
SB57
2820
2230
401)
80
62,22)
56,0
56,0
80
74,2
-
81,8
60,2
2,2
SB80
5170
3810
501)
92
75,0
70,0
73,1
100
80,6
90
94,0
78,3
2,7
SB92
8260
6470
601)
110
90,0
70,0
95,0
125
95,0
108
112,3
100,2
2,7
SB110
11500
9160
801)
140
120,0
81,6
125,0
165
128,0
138
142,6
130,2
2,7
SB140
21000
16300
1) В отличие от рисунка у втулок этого размера по два игольчатых подшипника.
2) Под базовым телом качения понимается специальное исполнение стандартной закрытой шариковой втулки.
3) Фирма Seeger-Orbis GmbH
4) Грузоподъемность соответствует минимальным значениям, так как положение и направление нагрузки нельзя
однозначно определить.
Динамическая нагрузка определяется из расчета на длину хода 100 000 м.
При расчете для длины хода 50 000 м значения C согласно таблице умножаются на 1,26.
- Вал: dh6
Рекомендованные монтажные
- Отверстие в корпусе DK6 или DK7
допуски:
- В особых случаях можно выбрать другое поле допуска
(см. рекомендации производителей подшипников качения по монтажу).
- Информацию об осевой фиксации игольчатого подшипника в корпусе см.
в рекомендациях по монтажу.
- В большинстве случаев достаточно установить игольчатый подшипник в
корпус без дополнительной осевой фиксации.
- Игольчатый подшипник с осевым зазором на стандартной шариковой втулке
от - 10 °C до 80 °C
Рабочая температура
Первичная смазка
Шариковые втулки для линейного и
вращательного движения не проходят
первичную смазку. Смазать шариковые втулки
перед вводом в эксплуатацию, см. «Первичная
смазка» раздел «Указание» на стр. <OV>.
Срок службы указан исходя из того,
заправлены ли шариковые втулки изначально
смазкой или требуют дополнительной смазки.
198

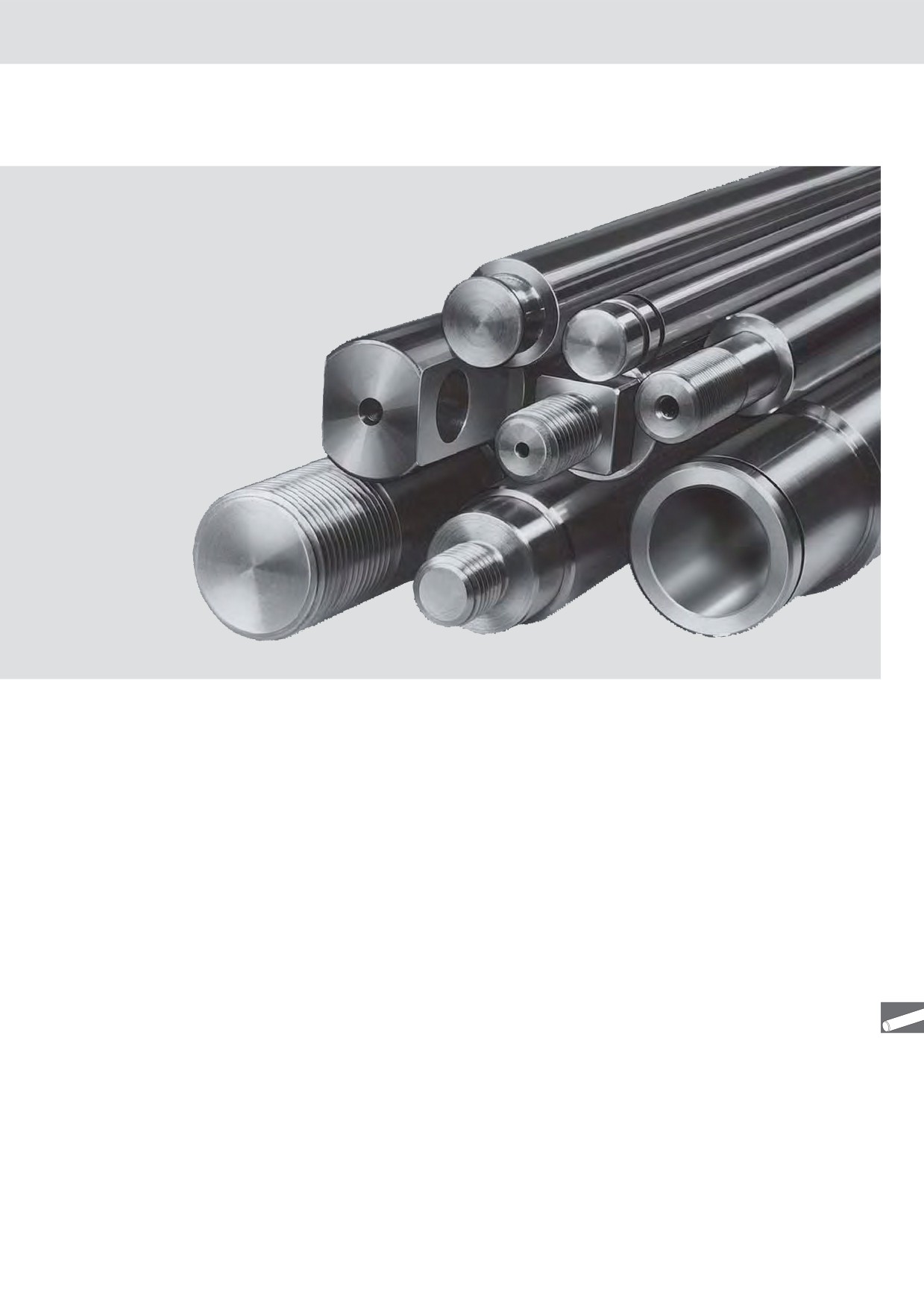

Прецизионные стальные валы и финишная обработка валов
Обзор продукции
Преимущества
- Закаленные индуктивным методом и шлифованные
- Доступны цельные и полые валы
- С различными допусками
- Из улучшенной стали, нержавеющей стали или стали с твердым
хромированием
- Обрезанные в соответствии с требованиями заказчика
- С фасками для защиты уплотнения шариковой втулки
- Полностью обработанные в соответствии с чертежом заказчика
- Могут использоваться как ведущие валы для шариковых втулок
- Могут использоваться как валки, поршни и оси

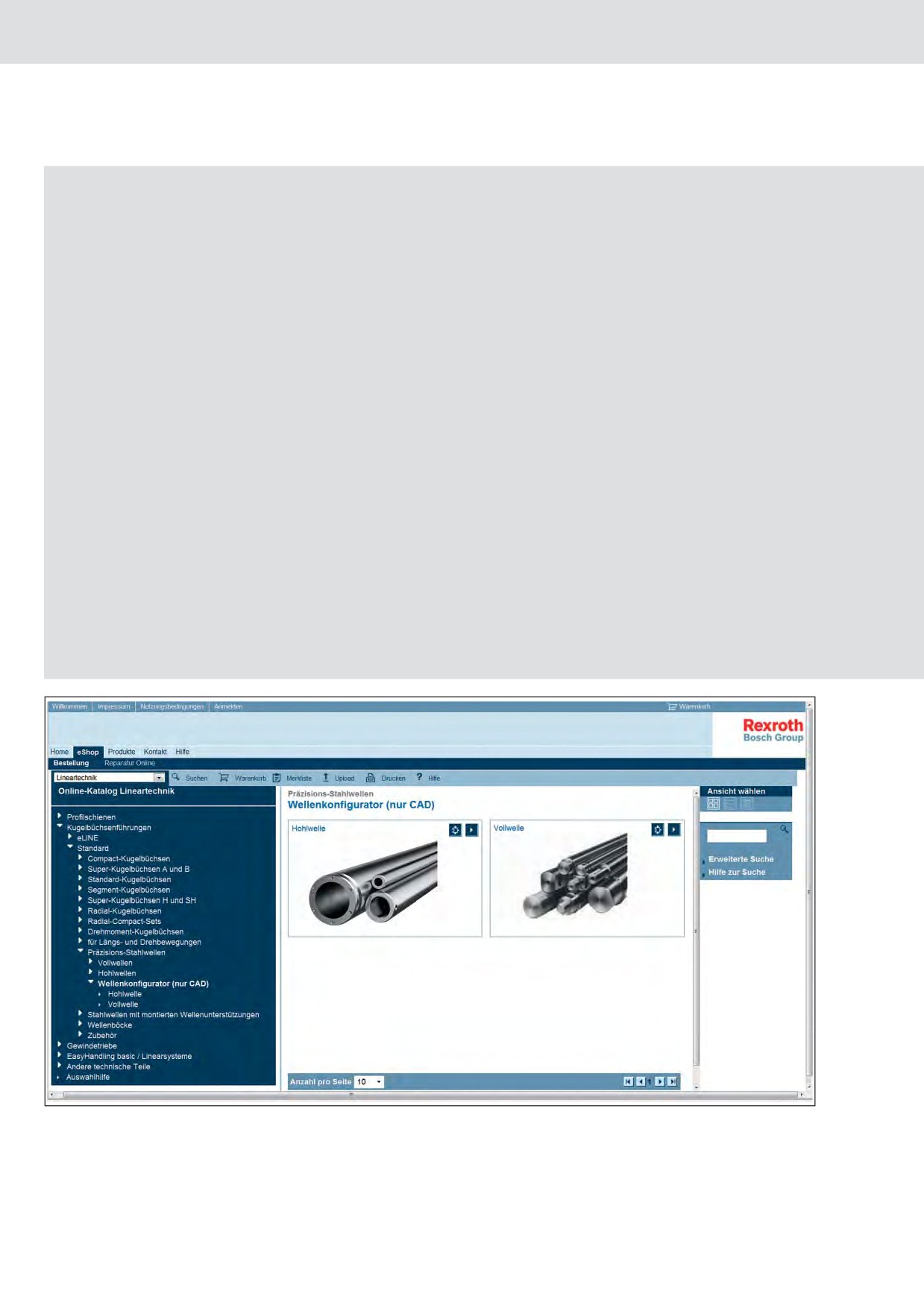

Воспользуйтесь конфигуратором для запроса обработанных валов.
199
Прецизионные стальные валы и финишная
обработка валов
200
Прецизионные стальные валы
Обзор
Размеры
Вал
Номенклатурный номер цельных валов
Ø d
макси-
макси-
макси-
Улучшенная сталь Cf53
мальная
X46Cr13
мальная
X90CrMoV18
мальная
h61)
h71)
полезная
h61)
h71)
полезная
h61)
h71)
полезная
длина
длина
длина
(мм)
(мм)
(мм)
(мм)
3
R1000 003 00
-
400
-
-
R1000 003 20
-
400
4
-
-
-
R1000 004 30
R1000 004 31
3450
-
-
-
5
R1000 005 00
R1000 005 01
5650
R1000 005 30
R1000 005 31
3450
-
-
-
6
R1000 006 00
R1000 006 01
5650
R1000 006 30
R1000 006 31
3450
-
-
-
8
R1000 008 00
R1000 008 01
5900
R1000 008 30
R1000 008 31
5900
-
-
-
10
R1000 010 00
R1000 010 01
5900
R1000 010 30
R1000 010 31
3450
-
-
-
12
R1000 012 00
R1000 012 01
5900
R1000 012 30
R1000 012 31
5900
R1000 012 20
R1000 012 21
5900
14
R1000 014 00
R1000 014 01
5900
R1000 014 30
R1000 014 31
5900
-
-
-
15
R1000 015 00
R1000 015 01
5900
-
-
-
-
-
-
16
R1000 016 00
R1000 016 01
5900
R1000 016 30
R1000 016 31
5900
R1000 016 20
R1000 016 21
5900
18
R1000 018 00
R1000 018 01
5900
-
-
-
-
-
-
20
R1000 020 00
R1000 020 01
5900
R1000 020 30
R1000 020 31
5900
R1000 020 20
R1000 020 21
5900
22
R1000 022 00
R1000 022 01
5900
-
-
-
-
-
-
24
R1000 024 00
R1000 024 01
5900
-
-
-
-
-
-
25
R1000 025 00
R1000 025 01
5900
R1000 025 30
R1000 025 31
5900
R1000 025 20
R1000 025 21
5900
30
R1000 030 00
R1000 030 01
5900
R1000 030 30
R1000 030 31
5900
R1000 030 20
R1000 030 21
5900
32
R1000 032 00
R1000 032 01
5900
-
-
-
-
-
-
35
R1000 035 00
R1000 035 01
5900
-
-
-
-
-
-
38
R1000 038 00
R1000 038 01
5900
-
-
-
-
-
-
40
R1000 040 00
R1000 040 01
5900
R1000 040 30
R1000 040 31
5900
R1000 040 20
R1000 040 21
5900
45
R1000 045 00
R1000 045 01
5900
-
-
-
-
-
-
50
R1000 050 00
R1000 050 01
5900
R1000 050 30
R1000 050 31
5900
R1000 050 20
R1000 050 21
5900
55
R1000 055 00
R1000 055 01
5900
-
-
-
-
-
-
60
R1000 060 00
R1000 060 01
5900
R1000 060 30
R1000 060 31
5900
R1000 060 20
R1000 060 21
5900
70
R1000 070 00
R1000 070 01
5900
-
-
-
-
-
-
80
R1000 080 00
R1000 080 01
5900
R1000 080 30
R1000 080 31
5900
R1000 080 20
R1000 080 21
5900
100
R1000 100 00
R1000 100 01
5900
-
-
-
-
-
-
110
R1000 110 00
R1000 110 01
5900
-
-
-
-
-
-
1) Другие допуски по запросу
201
Вал
Номенклатурный номер цельных валов
Номенклатурный номер полых валов
Ø d
с твердым хромированием Cf53
улучшенная сталь C60
с твердым
хромированием Cf53
макси-
макси-
Ø8, Ø10, Ø16: 100Cr6
макси-
макси-
мальная
мальная
мальная
мальная
h6
полезная
h7
полезная
h6
h7
полезная
h7
полезная
длина
длина
длина
длина
(мм)
(мм)
(мм)
3
-
-
-
-
-
-
-
-
-
4
-
-
-
-
-
-
-
-
-
5
-
-
-
-
-
-
-
-
-
6
-
-
-
-
-
-
-
-
-
8
-
-
-
-
R1001 008 10
-
1000
-
-
10
-
-
-
-
R1001 010 10
-
1000
-
-
12
R1000 012 60
5350
R1000 012 61
5350
R1001 012 10
R1001 012 11
5900
-
-
14
R1000 014 60
5350
R1000 014 61
5350
-
-
-
-
-
15
-
-
-
-
-
-
-
-
-
16
R1000 016 60
6350
R1000 016 61
6350
R1001 016 10
R1001 016 11
2000
-
-
18
-
-
-
-
-
-
-
-
-
20
R1000 020 60
6450
R1000 020 61
6450
R1001 020 10
R1001 020 11
5900
-
-
22
-
-
-
-
-
-
-
-
-
24
-
-
-
-
-
-
-
-
-
25
R1000 025 60
6850
R1000 025 61
6850
R1001 025 10
R1001 025 11
5900
R1001 025 41
5900
30
R1000 030 60
6850
R1000 030 61
6850
R1001 030 10
R1001 030 11
5900
R1001 030 41
5900
32
-
-
-
-
-
-
-
-
-
35
-
-
-
-
-
-
-
-
-
38
-
-
-
-
-
-
-
-
-
40
R1000 040 60
6850
R1000 040 61
6850
R1001 040 10
R1001 040 11
5900
R1001 040 41
5900
45
-
-
-
-
-
-
-
-
-
50
R1000 050 60
6850
R1000 050 61
6850
R1001 050 10
R1001 050 11
5900
R1001 050 41
5900
55
-
-
-
-
-
-
-
-
-
60
R1000 060 60
6850
R1000 060 61
6850
R1001 060 10
R1001 060 11
5900
R1001 060 41
5900
70
-
-
-
-
-
-
-
-
-
80
R1000 080 60
6850
R1000 080 61
6850
R1001 080 10
R1001 080 11
5900
R1001 080 41
5900
100
-
-
-
-
-
-
-
-
-
110
-
-
-
-
-
-
-
-
-
202
Прецизионные стальные валы
Сведения для заказа
В связи с тем, какие задачи выполняет вал, как часть линейной направляющей,
Цельные валы из
к используемым для его изготовления материалам предъявляются повышенные
высококачественной стали
требования.
Мы предлагаем оптимальный материал для всех диапазонов диаметра.
Максимально равномерная твердость поверхности и глубокая закалка валов в
сочетании с выдающимся уровнем чистоты, однородной структурой и идеально
подобранной зернистостью обеспечивают сверхпродолжительный срок службы.
Доступные диаметры (мм)
Ø d (мм)
Длина (м)
3, 5, 6, 8, 10, 12, 14, 15, 16, 18, 20,
3
0,4
22, 24, 25, 30, 32, 35, 38, 40, 45, 50,
5 и 6
5,8
55, 60, 70, 80, 100, 110
8 и больше
6,1
Цельные валы диаметром от 20 мм и длиной до 8 м по запросу.
Для обеспечения общей длины, превышающей эти значения,
используются составные валы.
Шариковые втулки без проблем проходят места стыка.
Материалы
Твердость
Cf53
мин. 60 ед. по
Пример заказа
Роквеллу (HRC)
Цельный вал Ø 25 h7 из
высококачественной стали,
Номенклатурный номер
длина 460 мм
Допуск h6
R1000 xxx 00
Номенклатурный номер:
Допуск h7
R1000 xxx 01
R1000 025 01, 460 мм
xxx = диаметр в мм
Идеальный вариант для эксплуатации в условиях повышенных требований
Цельные валы из
к коррозиестойкости и чистоте, например, в пищевой промышленности,
нержавеющей стали
производстве полупроводниковых приборов и медицинском оборудовании.
стандарта ISO 683-17 /
X 90 CrMoV 18 отличается от X 46 Cr 13 кроме прочего еще и дополнительной
EN 10088
стойкостью к воздействию молочной кислоты.
Материалы
Доступные диаметры (мм)
X 46 Cr13
4, 5, 6, 8, 10, 12, 14, 16, 20, 25, 30, 40, 50, 60, 80
X 90 CrMoV 18
3, 12, 16, 20, 25, 30, 40, 50, 60, 80
Ø d (мм)
Длина (м)
Для обеспечения общей длины,
превышающей эти значения,
3
0,4
используются составные валы.
4 - 10
3,6
Шариковые втулки без проблем
12 - 80
6,1
проходят места стыка.
Материалы
Твердость
X 46 Cr 13
мин. 54 ед. по
Роквеллу (HRC)
X 90 CrMoV 18
мин. 55 ед. по
Роквеллу (HRC)
Номенклатурный номер X 46 Cr 13
Пример заказа:
Цельный вал Ø 16 h6 из нержавеющей
Допуск h6
R1000 0xx 30
стали X 46 Cr 13, длина 350 мм
Допуск h7
R1000 0xx 31
Номенклатурный номер:
R1000 016 30, 350 мм
Номенклатурный номер X 90 CrMoV 18
Допуск h6
R1000 0xx 20
Допуск h7
R1000 0xx 21
xx = диаметр в мм
Краткое обозначение
Номер материала
Улучшенная Цельный вал
Cf53
1.1213
сталь
Полый вал
C60
1.0601
Нержавеющая сталь стандарта
X 46 Cr 13
1.4034
Материалы
ISO 683-17 / EN 10088
X 90 CrMoV 18
1.4112
203
Оптимальная защита внешней поверхности вала от коррозии.
Цельные валы с твердым
хромированием
Доступные диаметры (мм)
12, 14, 16, 20, 25, 30, 40, 50, 60, 80
Ø d (мм)
Длина (м)
Для обеспечения общей длины,
12, 14
5,35
превышающей эти значения,
используются составные валы.
16
6,35
Шариковые втулки без проблем
20 - 80
6,85
проходят места стыка.
Материалы
Твердость
Cf53, C60
мин. 60 ед. по Роквеллу HRC (ок. 700 ед. по Викерсу HV)
Хромовое покрытие
ок. 1000 ед. по Викерсу HV
(толщина ок. 10 мкм)
Номенклатурный номер
Пример заказа:
Допуск h6
R1000 0xx 60
Цельный вал Ø 30 с твердым
хромированием h7,
Допуск h7
R1000 0xx 61
Длина 480 мм
xx = диаметр в мм
Номенклатурный номер:
R1000 030 61, 480 мм
Полые валы из
Полые валы можно использовать для прокладки электрических
проводов и подачи жидких или газообразных сред. Кроме того, полые
высококачественной стали
валы часто используются для снижения веса конструкции. Катаный
материал без швов. Внутренний диаметр без обработки.
Доступные диаметры (мм)
Ø d (мм)
Длина макс. (м)
Наружный
Внутренний (примерный)
8, 10
1,0
8
3,0
16
2,0
10
4,0
12 и 20 - 80
6,1
12
4,0
16
8,0
20
14,0
25
14,0
Материалы
Твердость
30
19,0
C60
мин. 60 ед. по
40
26,5
Роквеллу (HRC)
50
29,6
60
36,5
80
57,4
Номенклатурный номер
Пример заказа:
Допуск h6
R1001 xxx 10
Полый вал Ø 80 h7, длина 3600 мм
Номенклатурный номер:
Допуск h7
R1001 xxx 11
R1001 080 11, 3600 мм
xxx = наружный диаметр в мм
Полые валы с твердым
Полы валы с внешней стороны покрыты твердым хромированием
хромированием
Длина: макс. 6,1 м
Доступные диаметры (мм)
Материалы
Твердость
Наружный
Внутренний (примерный)
C60
мин. 60 ед. по Роквеллу
25
14,0
(HRC)
30
19,0
(ок. 700 ед. по Викерсу
40
26,5
HV)
50
29,6
Хромовое
ок. 1000 ед. по Викерсу
60
36,5
покрытие
HV
80
57,4
толщина ок.
10 мкм
Пример заказа:
Номенклатурный номер
Полый вал Ø 40 с твердым
Допуск h7
R1001 0xx 41
хромированием h7, длина 2000 мм
xxx = наружный диаметр в мм
Номенклатурный номер:
R1001 040 41, 2000 мм
204
Прецизионные стальные валы
Технические характеристики
Точность размеров и
5
5
5
(
поля допусков
Диаметр прецизионных стальных
валов выполняется в соответствии
с полями допуска h6 и h7.
Сведения о точности размеров
собраны в таблицах рядом. Допуск
на диаметр мягко отожженных
отрезков вала немного отличается
Диапазоны
(мм) больше
1
3
6
10
18
30
50
80
от указанного поля допуска.
номинальных
до
3
6
10
18
30
50
80
120
диаметров d
Допуск на диаметр
(мкм) h6
0
0
0
0
0
0
0
0
–6
-8
-9
-11
-13
-16
-19
-22
h7
0
0
0
0
0
0
0
0
–10
-12
-15
-18
-21
-25
-30
-35
Допуск круглости t1
(мкм) h6
3
4
4
5
6
7
8
10
h7
4
5
6
8
9
11
13
15
Допуск
(мкм) h6
4
5
6
8
9
11
13
15
цилиндричности t21)
h7
6
8
9
11
13
16
19
22
Допуск
(мкм/м)
150
150
120
100
100
100
100
100
прямолинейности t32)
Среднеарифметическая
(мкм)
0,32
0,32
0,32
0,32
0,32
0,32
0,32
0,32
высота неровностей (Ra)
1) Измерение разности диаметров
2) При длине меньше 1 м минимально возможное значение 40 мкм. Измерение
прямолинейности выполняется в соответствии с ISO 13012.
Измерение прямолинейности
в соответствии с ISO 13012
Места измерения равномерно
распределены на участке между
опорными точками или по
поверхности выходящих за пределы
этого участка отрезков вала. Для
длинных и тонких валов требуется
соответственно больше опор.
Допуск прямолинейности равен
половине значения, измеренного с
помощью индикатора часового типа
при повороте вала на 360°
Измерение круглости
Схема позволяет сравнить
круглость трубчатого вала и
прецизионного стального вала.
Трубчатый вал
Прецизионный стальной вал
205
Твердость вала
Поверхностный слой вала проходит
индукционную закалку. Глубина
закалки в зависимости от диаметра
вала составляет от 0,4 до 2,4 мм.
В поперечном и продольном
направлении обеспечивается
очень равномерная поверхностная
твердость и глубина закалки.
За счет этого гарантируется
высокая стабильность размеров
и продолжительный срок службы
прецизионных стальных валов.
На рисунках рядом показан
поперечный и продольный срез
закаленного и шлифованного
прецизионного стального вала.
Диаметр вала Ø d (мм) больше
1
3
10
18
30
50
80
Поверхностный слой стал видимым
до
3
10
18
30
50
80
120
благодаря травлению.
Глубина закалки (мм) мин.
0,4
0,4
0,6
0,9
1,5
2,2
2,4
Материалы
Твердость
Минимальная поверхностная
Cf53, C60
HRC 60
твердость
X 46 Cr13
HRC 54
X 90 CrMoV 18
HRC 55
206
Прецизионные стальные валы
Технические характеристики
Исполнение вала
Диаметр
Длина проката
немерная длина 1)
Длина проката
(м)
(м)
Длина (мм) (с одной
стороны)
Цельные валы 2)
3
0,4
5, 6
5,8
75
8 и больше
6,1
75
Полые валы
8, 10
1,0
16
2,0
12, от 20
6,1
75
Цельные валы из
3
0,4
нержавеющей
от 4 до 10
3,6
75
стали
от 12
6,1
75
1) касается геометрии и твердости
2) Цельные валы диаметром от 20 мм и длиной до 8 м по запросу.
Для случаев, когда нужны стальные валы, длина которых превышает
Составные валы
доступную длину проката, мы предусмотрели сборные конструкции.
Разъемное соединение
Для этого на одном валу выполняется стыковочная цапфа, а на другом
соответствующее отверстие (см. рисунок). Для составного вала нужная
сплошная или установленная с интервалом опора, которая в любом случае
должна поддерживать вал в месте стыка (см. раздел «Опорные рейки").
В случае фиксации винтами на опорных рейках необходимо обеспечить
осевой натяг валов, чтобы в области стыка не образовался зазор.
Шариковые втулки без проблем проходят места стыка.
207
На концах стальных валов, используемых
Фаски
как круглые направляющие для шариковых
втулок, должны быть выполнены фаски для
исключения возможности повреждения
сепараторов или уплотнительных колец при
установке шариковых втулок.
На рисунке и в таблице приводятся
размеры фасок.
Шариковые втулки с уплотнительными
кольцами нельзя устанавливать на валы
с острыми краями (например, канавки
для стопорных колец), которые могут
повредить рабочие кромки уплотнений.
Диаметр
(мм)
3
4
5
8
10
12
14
16
20
25
30
40
50
60
80
вала Ø d
длина
(мм)
1
1
1,5
1,5
1,5
2
2
2
2
2
2
3
3
3
3
фасок L1
Обработка
Мы предлагаем закаленные и шлифованные стальные валы той длины, которая
указана в разделе «Длина проката». По желанию заказчика их можно обрезать
по длине и обработать следующим
- конические фаски,
образом:
- радиальные и осевые отверстия,
- цапфы,
- канавки и
- внутренняя и наружная резьба,
- другие варианты обработки.
Обрезанные по длине валы без обработки снабжаются фасками для
предотвращения несчастных случаев при отсутствии дополнительных сведений в
заказе.
Из-за закаленного поверхностного слоя при обработке валов может
Мягкий отжиг
потребоваться мягкий отжиг (возможно незначительное изменение размеров)
обрабатываемых участков
Размеры (мм)
За дополнительную плату возможна
Допуск на длину
поставка стальных валов с еще
длина
Допуск
обрезанных валов
меньшими допусками на длину.
до 400
±0,5
больше 400
±0,8
до 1000
больше 1000
±1,2
до 2000
больше 2000
±2,0
до 4000
больше 4000
±3,0
до 6000
больше 6000
±3,5
до 8000
По желанию заказчика проводится испытание по указанной методике.
Радиальное и торцевое
Значения xxx < 0,02 по запросу.
биение цапф
ок. 50
ок. 50
208
Прецизионные стальные валы
Технические характеристики
В случае использования валов в качестве направляющих для шариковых
Прогиб вала
втулок необходимо следить за тем, чтобы возникающий в результате
нагрузки прогиб вала не выходил за установленные границы. Иначе
возможно нарушение функционирования и сокращение срока службы.1)
Далее приводятся наиболее часто встречающиеся случаи нагрузки и
соответствующие формулы прогиба для облегчения расчетов.
Формулы для расчета возникающего наклона вала в шариковой втулке
(tan α) также можно найти в таблице.
Случай
Режим нагрузки
Формула прогиба
Наклон вала
№
в шариковой втулке
1
F · a3
3 · a
f1 =
· (2 -
)
6 · E · I
L
tan α
(x=a) =F · a2 · b
2 · E · I · L
F · a2
fm1 =
· (3 · L - 4a)
L
24 · E · I
2
F · L · a2
4
a
f2 =
· (1 -
·
)
2 · E · I
3
L
tan α
(x=a) =F · a · b
2 · E · I
F · L2 · a
4
a2
fm2 =
· (1 -
·
)
L
8 · E · I
3
L2
3
f3 =F · a3 · b3
3 · E · I · L3
F · a2 · b2
2 · b
tan α(x=b) =
· (1 -
)
2
2 · F · a3 · b2
L
2 · E · I · L2
L
fm3 =
· (
)
3 · E · I · L2
L + 2 · a
L
4
f4 =F · a2 · b2
3 · E · I · L
F · a
tan α(x=b) =
· (3 · b2 - L2 + a2)
6 · E · I · L
L + b
L + b
fm4 = f4 ·
·
L
3 · b
3 · a
5
5 · F · L3
fm5 =
tan α(x=0) =F · L2
384 · E · I
24 · E · I
L
1) У шариковых втулок «Супер» a, h и H на грузоподъемность и срок службы не влияет наклон вала до 30´ (tan 30´ =
0,0087).
F
= нагрузка
(Н)
I
= момент инерции
a
= расстояние
(мм)
площадей
(мм4)
b
= расстояние
(мм)
f1... f4
= прогиб в
(мм)
L
= длина вала
(мм)
месте приложения усилия
E
= модуль упругости
(Н/мм2) fm1... fm5
= максимальный прогиб
(мм)
α
= наклон вала
(°)
в шариковой втулке
209
В таблице указаны значения
Вал
tan α
α
α
α
максимально допустимого
Ø d
наклона вала (tan αmax) при
(мм)
(10-3°)
(°)
(мин.)
(сек.)
использовании стандартных
5
12,3
70,5
0,0705
4
14
шариковых втулок.
8
10,0
57,3
0,0573
3
26
При tan α = tan αmax допустимая
12
10,1
57,9
0,0579
3
28
статическая нагрузка составляет
16
8,5
48,7
0,0487
2
55
ок. 0,4 C0.
20
8,5
48,7
0,0487
2
55
25
7,2
41,3
0,0413
2
29
30
6,4
36,7
0,0367
2
12
40
7,3
41,8
0,0418
2
30
50
6,3
36,1
0,0361
2
10
60
5,7
32,7
0,0327
1
58
80
5,7
32,7
0,0327
1
58
Цельные валы
Значения E · I и вес стальных
Ø d
E · I
Масса
валов
(мм)
(Н · мм2)
(кг/м)
3
8,35 · 105
0,06
4
2,64 · 106
0,10
5
6,44 · 106
0,15
8
4,22 · 107
0,39
10
1,03 · 108
0,61
12
2,14 · 108
0,88
14
3,96 · 108
1,20
16
6,76 · 108
1,57
20
1,65 · 109
2,45
25
4,03 · 109
3,83
30
8,35 · 109
5,51
40
2,64 · 1010
9,80
50
6,44 · 1010
15,32
60
1,34 · 1011
22,05
80
4,22 · 1011
39,21
Полые валы
Вал диаметром
E · I
Масса
Наружный
Внутренний
(мм)
(мм)
(Н · мм2)
(кг/м)
8
3,0
4,14 · 10 7
0,34
10
4,0
1,00 · 10 8
0,51
12
4,0
2,11 · 10 8
0,79
16
8,0
6,33 · 10 8
1,18
20
14,0
1,25 · 10 9
1,25
25
14,0
3,63 · 10 9
2,63
30
19,0
7,01 · 10 9
3,30
40
26,5
2,13 · 1010
5,50
50
29,6
5,65 · 1010
9,95
60
36,5
1,15 · 1011
13,89
80
57,4
3,10 · 1011
19,02
Расчетные значения:
модуль упругости
= 2,1· 105 Н/мм2
плотность
=
7,8 г/см3
210
Прецизионные стальные валы
Конфигуратор валов
Для запроса изделий напрямую фирма Rexroth разместила на своем
Конфигуратор валов
сайте конфигуратор изделий. Перейдите по ссылке:
в интернет-магазине
„www.boschrexroth.com/shaft-configuration» и вы сможете быстро и
Rexroth eShop
легко подобрать необходимый вам вариант.
Эта онлайн-программа с помощью пошаговых указаний и иллюстраций
приведет вас к правильному выбору
варианта обработки вала. При этом для выбора доступны любые опции
в каталоге.
После завершения процесса конфигурации в вашем распоряжении
будут данные 2D и 3D в любом ходовом формате.
Чтобы получить информацию о ценах и сроках поставки, отправьте нам
из онлайн программы запрос на получение консультации.
На рисунках представлена только небольшая часть предлагаемых нами
разнообразных вариантов обработки. Rexroth обработает концы валов в
соответствии с вашими требованиями. Отправьте нам запрос.
содержание .. 12 13 14 15 ..
