Преимущества/технические характеристики/монтаж
Преимущества
- Независимо от направления нагрузки прецизионные корпусы
гарантируют благодаря материалу, из которого они изготовлены,
и толщине стенок высокую жесткость даже при высоком проценте
использования грузоподъемности.
- Корпус легко выравнивается при монтаже и препятствует тем самым
перекосу шариковых втулок.
- Высокая точность служит залогом функциональной безопасности
наших шариковых втулок и обеспечивает взаимозаменяемость
модулей.
- Так как корпусы производятся в большом количестве, то приобретая
их, пользователи получают неизменное качество за меньшие деньги,
чем собственные конструкции.
Технические
характеристики
от -10 °C до 80 °C. Исполнения размером от 12 без уплотнительных
Рабочая температура
колец выдерживают более высокие температуры, см. «Temperaturfaktor»
на стр. <?>.
Монтаж
Радиальный зазор
Указанные в таблицах значения радиального зазора были определены
на основании статистических данных и соответствуют тем значениям,
которые могут достигаться на практике.
На линейных устройствах R1066, R1068 и R1072 минимальный зазор
выставляется еще на заводе с помощью вала h5 (нижняя граница) в
закрепленном состоянии.
Высота
Указанные в таблицах для линейных устройств значения допуска на
высоту «H» были определены на основании статистических данных и
соответствуют тем значениям, которые могут достигаться на практике.
Винты
Для фиксации линейных устройств рекомендуется использовать винты
стандарта ISO 4762-8.8.

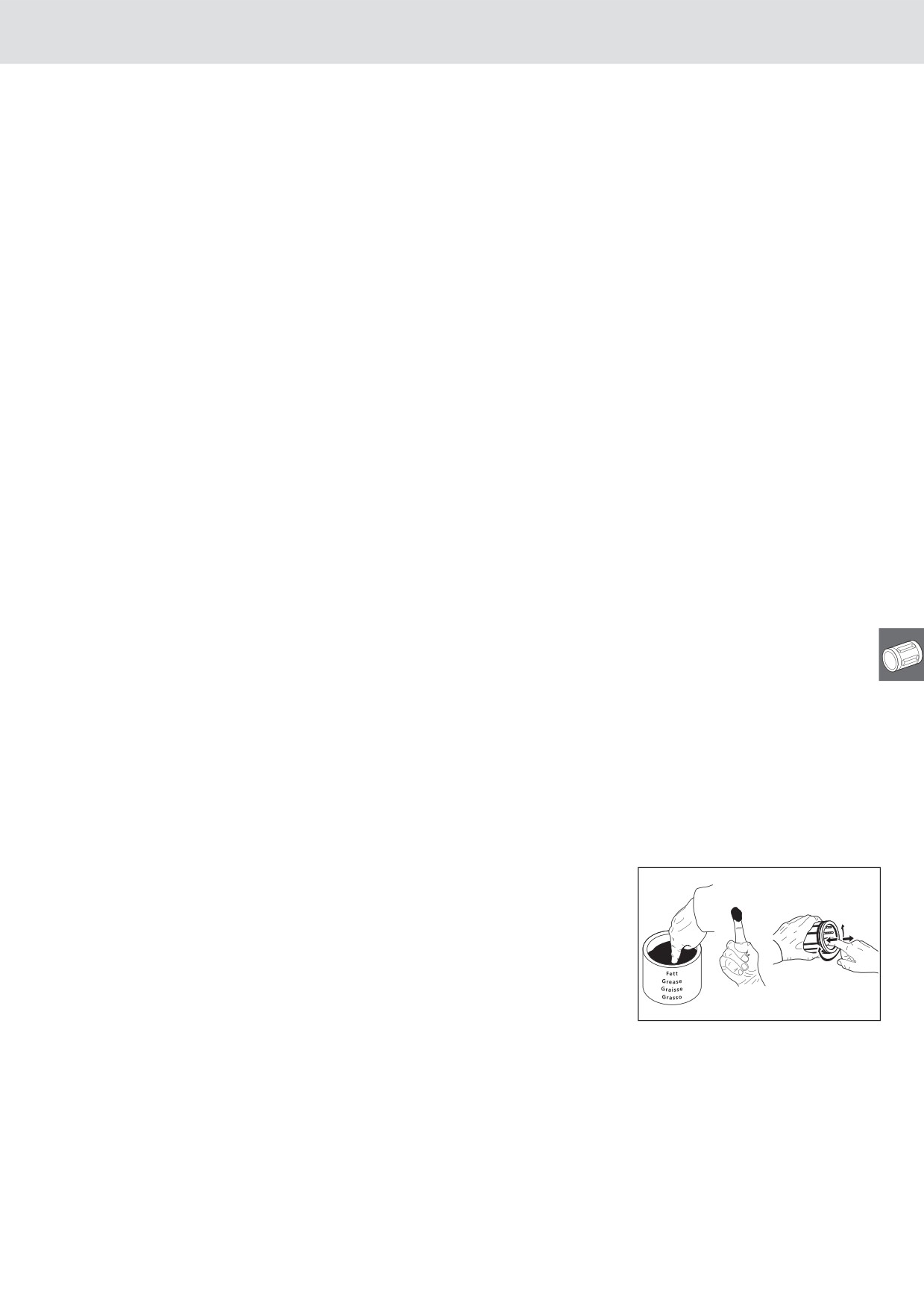

Первичная смазка
Линейные устройства со
стандартными шариковыми
втулками не проходят первичную
смазку. Смазать шариковые втулки
перед вводом в эксплуатацию,
см. «Первичная смазка» раздел
«Указание» на стр. <OV>.
Срок службы указан исходя из
того, заправлены ли шариковые
втулки изначально смазкой или
требуют дополнительной смазки.
122

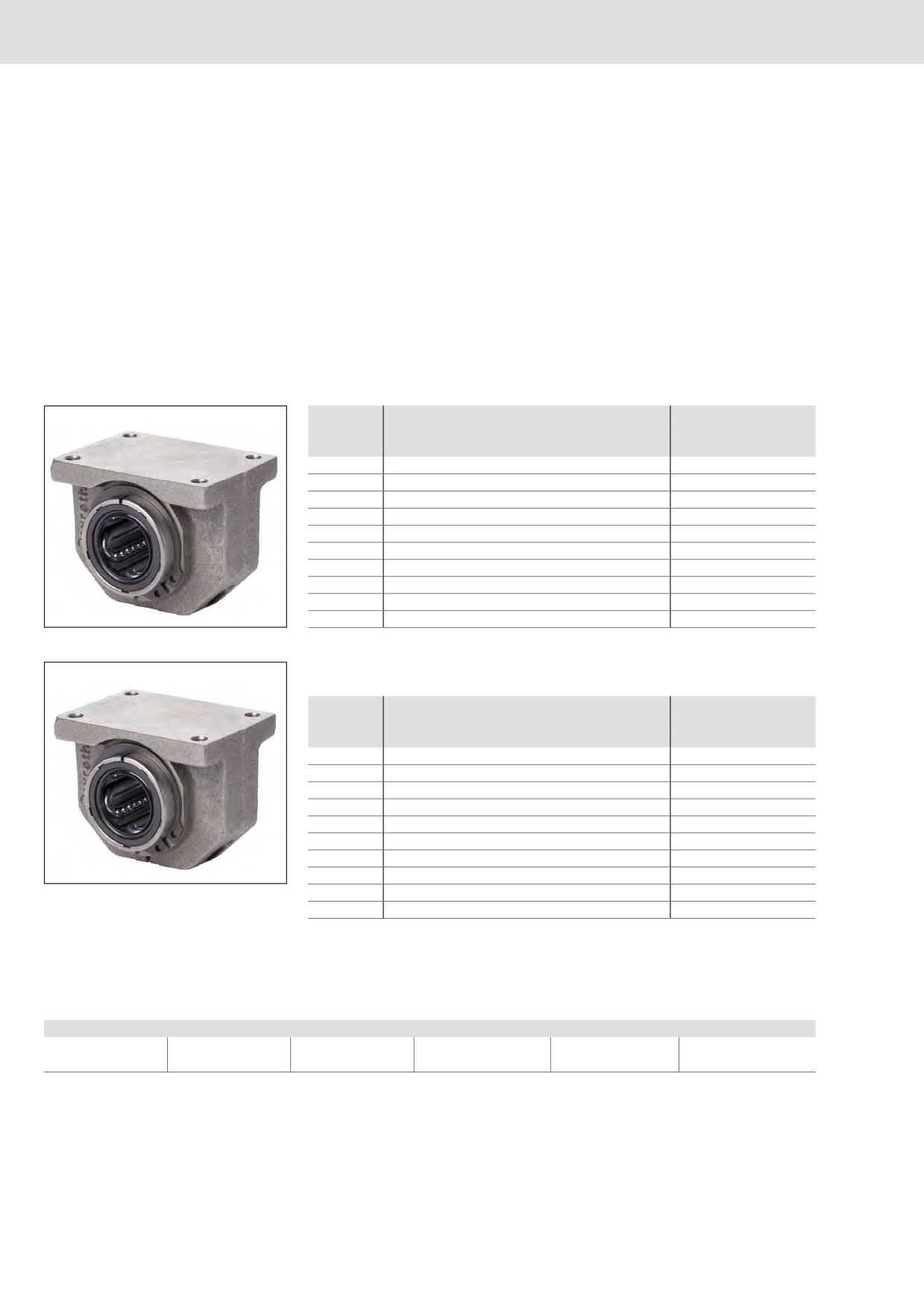

Линейные устройства со стандартными шариковыми втулками
Линейные устройства,
R1065 закрытые
Линейные устройства,
R1066 регулируемые
Конструкция
- Прецизионный корпус
(серый чугун/сталь)
- Стандартная шариковая втулка
с уплотнительными кольцами
- 2 предохранительных кольца
Вал
Номенклатурный номер
Масса
закрытые
Ø d
с двумя уплотнительными кольцами
(мм)
LSG-M- .. -DD
(кг)
8
R1065 208 00
0,09
12
R1065 212 00
0,16
16
R1065 216 00
0,27
20
R1065 220 00
0,45
25
R1065 225 00
0,89
30
R1065 230 00
1,33
40
R1065 240 00
2,51
50
R1065 250 00
3,68
60
R1065 260 00
6,73
80
R1065 280 00
15,32
Для более высоких температур R1065 1.. 00 (стандартная шариковая
втулка без уплотнительных колец)
регулируемые
Вал
Номенклатурный номер
Масса
Ø d
с двумя уплотнительными кольцами
(мм)
LSGE-M- ..-DD
(кг)
8
R1066 208 00
0,09
12
R1066 212 00
0,16
16
R1066 216 00
0,27
20
R1066 220 00
0,45
25
R1066 225 00
0,89
30
R1066 230 00
1,33
40
R1066 240 00
2,51
50
R1066 250 00
3,68
60
R1066 260 00
6,73
80
R1066 280 00
15,32
Динамическая нагрузка определяется из расчета на длину хода 100 000 м.
При расчете для длины хода 50 000 м значения C согласно таблице
умножаются на 1,26.
Расшифровка условного обозначения
LS
G
E
M
20
DD
Линейное
Литой чугун
Регулируемые
Стандартная
Ø 20
С 2-мя
устройство
шариковая втулка
уплотнениями
Дополнительную информацию по расшифровке условного обозначения см. на стр. 96.
123

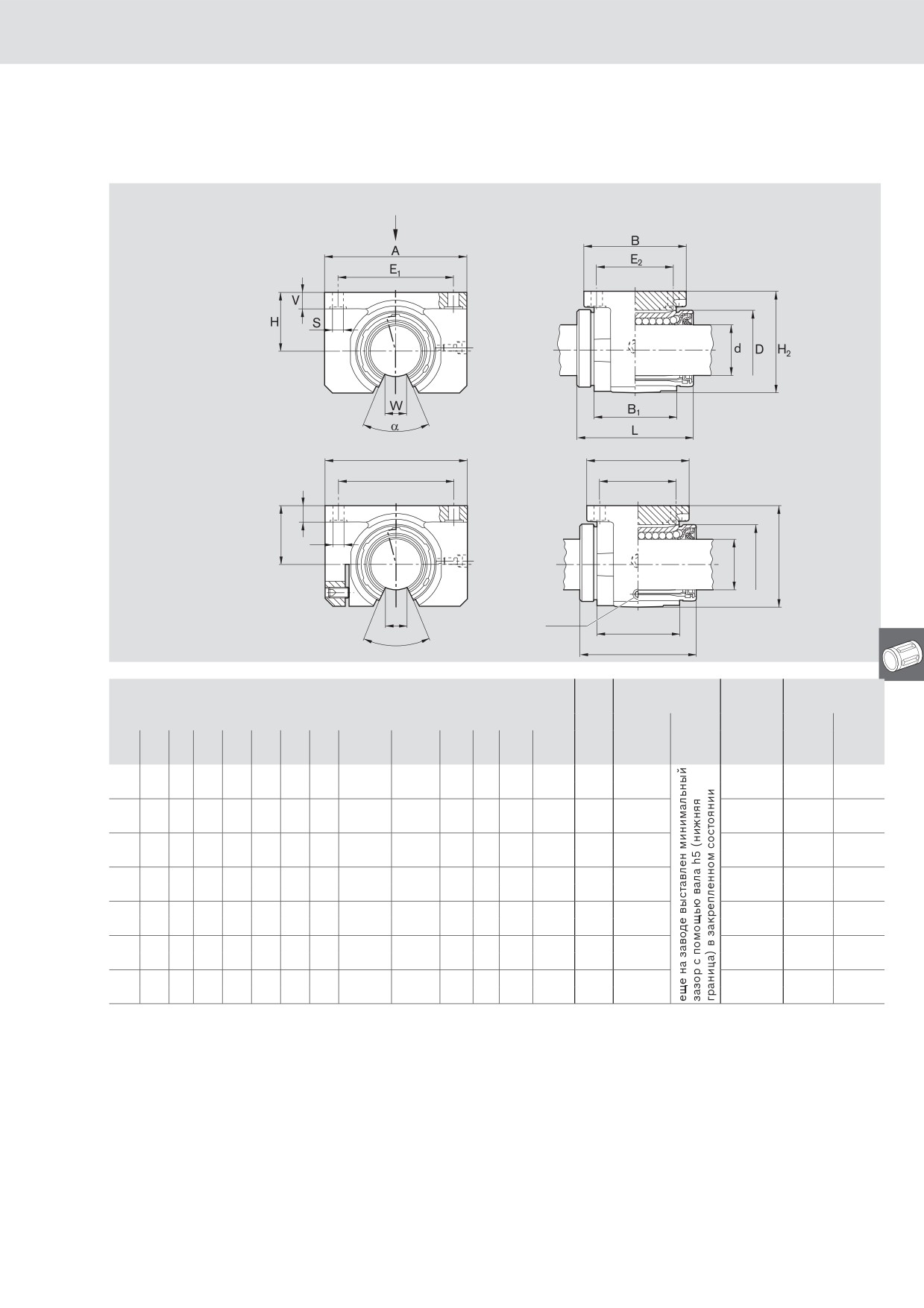

Размеры
-
закрытые
+
+
,
%
-
регулируемые
-
+
+
,
%
%.
-
Размеры (мм)
Радиальный
Допуск
Грузоподъем-
зазор2) (мкм)
на размер
ность4) (Н)
R1065
R1066
H3)
дин. C
стат. C0
Ø d
D
H
H11)
L
A1)
A11)
B1)
B1
E1
E2
S
V1)
SW
Вал h6
(мкм)
(ширина
зева)
8
16
15
28
25
32
16
28
14
25±0,15
20±0,15
3,4
5,0
2,0
+18
+6
320
240
+5
-17
12
22
18
35
32
42
21
32
20
32±0,15
23±0,15
4,5
5,5
2,5
+20
+6
420
280
+5
-17
16
26
22
42
36
50
26
35
22
40±0,15
26±0,15
4,5
6,5
3,0
+22
+5
580
440
+5
-18
20
32
25
50
45
60
28
42
28
45±0,15
32±0,15
4,5
8,0
3,0
+23
+5
1170
860
+6
-19
25
40
30
60
58
74
38
54
40
60±0,15
40±0,15
5,5
9,0
5,0
+25
+5
2080
1560
+6
-19
30
47
35
70
68
84
41
60
48
68±0,20
45±0,20
6,6
10,0
5,0
+25
+5
2820
2230
+6
-19
40
62
45
90
80
108
51
78
56
86±0,20
58±0,20
9,0
12,0
6,0
+30
+4
5170
3810
+7
-21
50
75
50
105
100
130
57
70
72
108±0,20
50±0,20
9,0
14,0
8,0
+30
+8
8260
6470
+7
-25
60
90
60
125
125
160
70
92
95
132±0,25
65±0,25
11,0
15,0
10,0
+33
+8
11500
9160
+7
-26
80
120
80
170
165
200
85
122
125
170±0,50
90±0,50
13,5
22,0
14,0
+37
+7
21000
16300
+8
-28
1) Допуск согласно ISO 8062-3 - DCTG 9.
2) Определен на основании статистических данных, исходя из допуска на диаметр кожуха и вала. По результатам расчета с учетом
наружного диаметра шариковой втулки и диаметра отверстия в корпусе при вале h6 обеспечивается практически такой же
радиальный зазор, как указано в разделе «Радиальный зазор», в графе «h6/H7» для стандартных шариковых втулок R0610.
3) В закрепленном состоянии (зафиксированном винтами), для конкретного диаметра Ø d.
4) Грузоподъемность соответствует минимальным значениям, так как положение и направление нагрузки не всегда можно
однозначно определить.
124

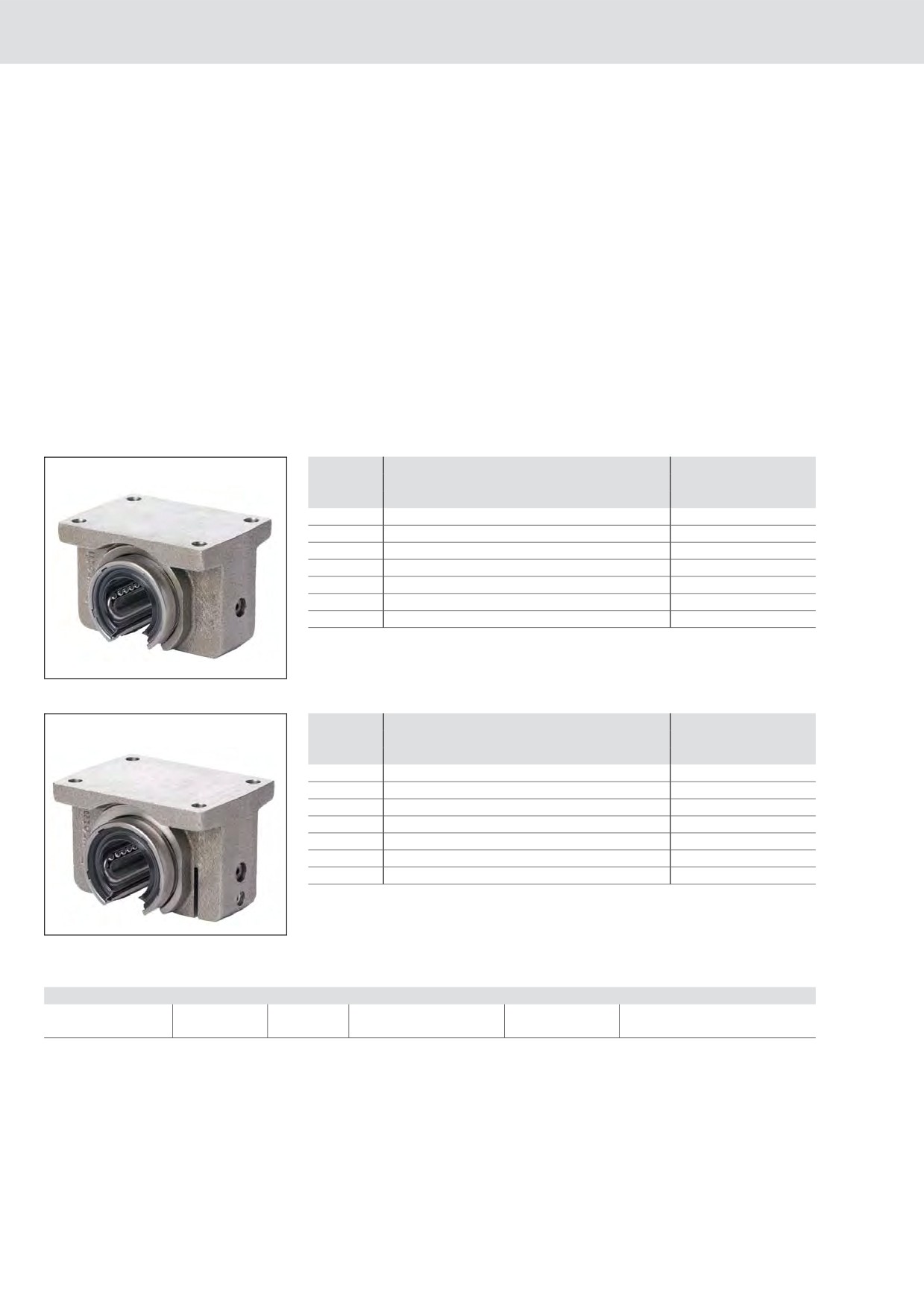

Линейные устройства со стандартными шариковыми втулками
Линейные устройства,
R1067
открытые
Линейные устройства,
R1068
открытые, регулируемые
Конструкция
- Прецизионный корпус (серый
чугун/сталь)
- Фиксация с помощью
центровочного винта
- Стандартная шариковая втулка
с уплотнительными кольцами
Вал
Номенклатурный номер
Масса
открытые
Ø d
с двумя уплотнительными кольцами
(мм)
LSGO-M- .. -DD
(кг)
20
R1067 220 00
0,39
25
R1067 225 00
0,74
30
R1067 230 00
1,14
40
R1067 240 00
2,25
50
R1067 250 00
3,13
60
R1067 260 00
5,78
80
R1067 280 00
13,15
Для более высоких температур R1067 1.. 00 (стандартная шариковая
втулка без уплотнительных колец)
Вал
Номенклатурный номер
Масса
открытые, регулируемые
Ø d
с двумя уплотнительными кольцами
(мм)
LSGOE-M- .. -DD
(кг)
20
R1068 220 00
0,38
25
R1068 225 00
0,74
30
R1068 230 00
1,12
40
R1068 240 00
2,20
50
R1068 250 00
3,11
60
R1068 260 00
5,72
80
R1068 280 00
13,09
Расшифровка условного обозначения
LS
G
O
M
20
DD
Линейное
Литой чугун
Открытое
Стандартная
Ø 20
С 2-мя уплотнениями
устройство
шариковая втулка
Дополнительную информацию по расшифровке условного обозначения см. на стр. 96.
125

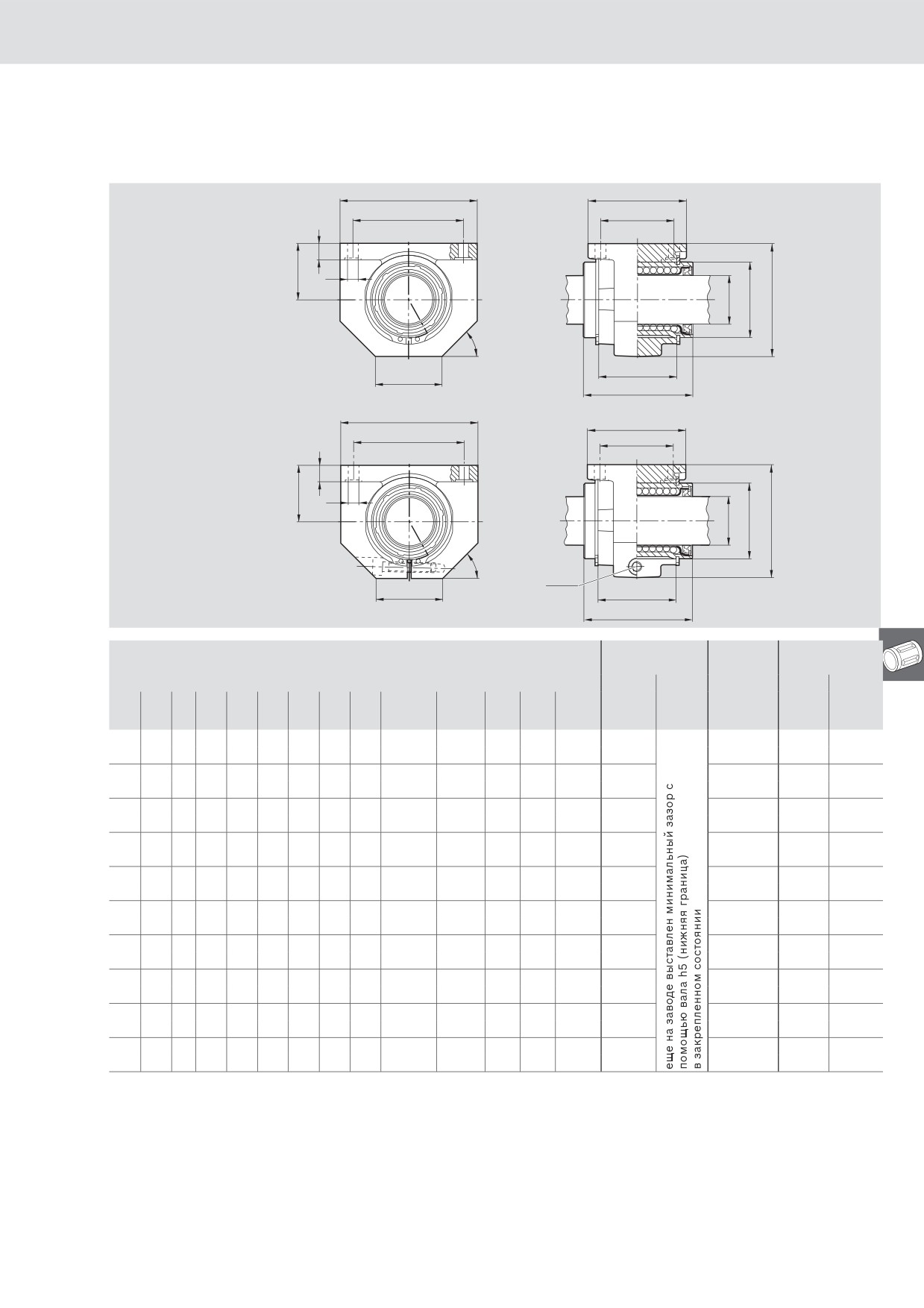

Размеры
Основное направление нагрузки
открытые
-
открытые,
+
+
регулируемые
,
%
%.
Размеры (мм)
Угол
Радиальный
Допуск
Грузоподъем-
зазор (мкм)
на
ность4) (Н)
α
R1067
R1068
размер
дин. C
стат. C0
Ø d
D
H
H21)
L
A1)
B1)
B1
E1
E2
S
V1)
W2)
SW
(°)
Вал h6
H3)
(ширина
зева)
(мкм)
20
32
25
42
45
60
42
28
45±0,15
32±0,15
4,5
8
10
2,5
60
+36
+5
1280
970
+4
-19
25
40
30
51
58
74
54
40
60±0,15
40±0,15
5,5
9
12,5
3
60
+38
+5
2270
1750
+4
-19
30
47
35
60
68
84
60
48
68±0,20
45±0,20
6,6
10
12,5
3
50
+38
+5
2890
2390
+4
-19
40
62
45
77
80
108
78
56
86±0,20
58±0,20
9,0
12
16,8
4
50
+45
+4
5280
4000
+5
-21
50
75
50
88
100
130
70
72
108±0,20
50±0,20
9,0
14
21,0
5
50
+45
+8
8470
6900
+5
-25
60
90
60
105
125
160
92
95
132±0,25
65±0,25
11,0
15
27,2
6
54
+50
+8
11800
9780
+5
-26
80
120
80
140
165
200
122
125
170±0,50
90±0,25
13,5
22
36,3
8
54
+54
+7
21500
17400
+6
-28
1) Допуск согласно ISO 8062-3 - DCTG 9.
2) Минимальный размер для данного диаметра Ø d.
3) В закрепленном состоянии (зафиксированном винтами), для конкретного диаметра Ø d.
4) Значения грузоподъемности действительны для основного направления нагрузки.
Динамическая нагрузка определяется из расчета на длину хода 100 000 м.
При расчете для длины хода 50 000 м значения C согласно таблице умножаются на 1,26.
c Если нагрузка воздействует на открытую часть втулки, учитывать информацию на стр. 99.
126

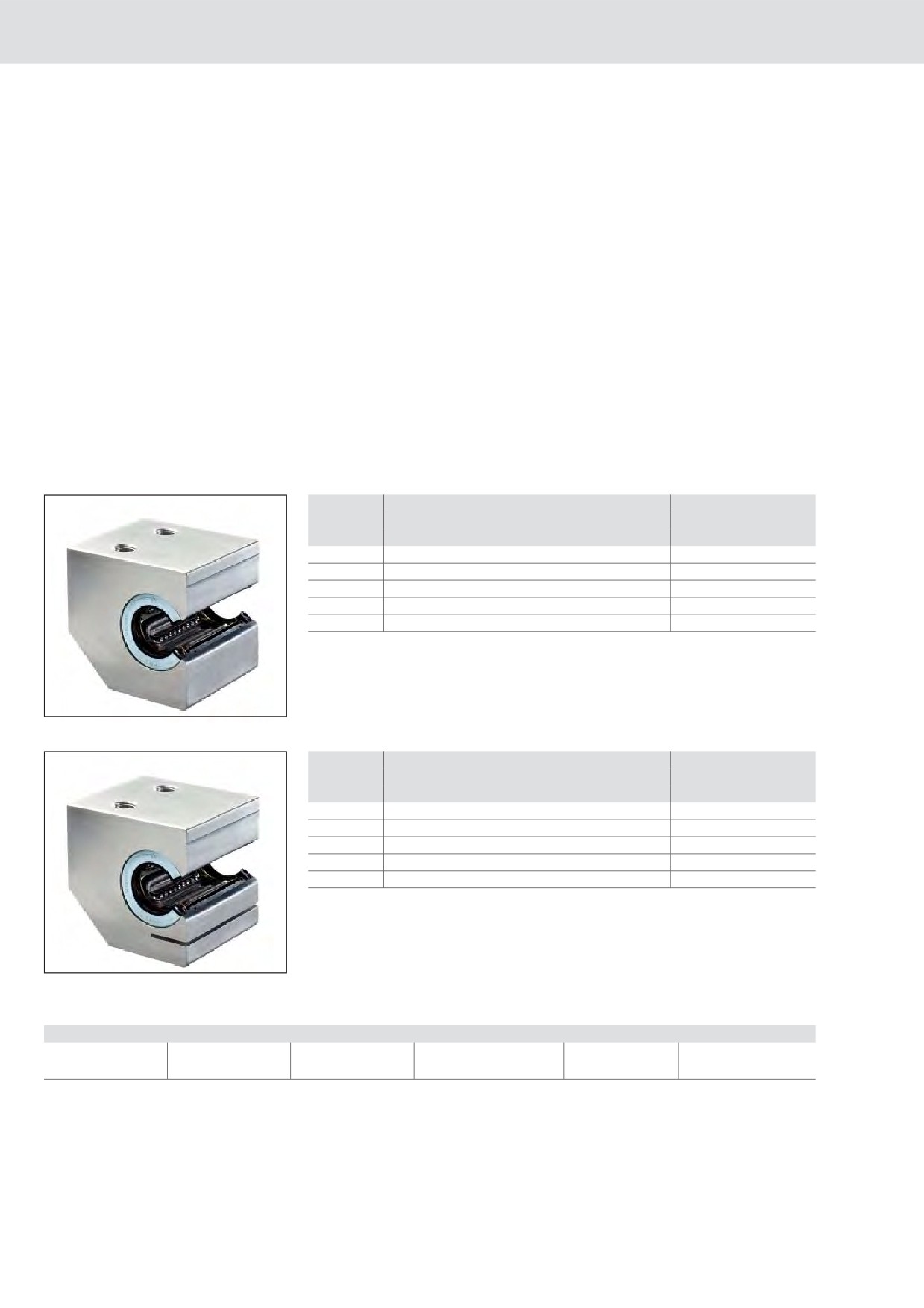

Линейные устройства со стандартными шариковыми втулками
Линейные устройства,
R1071 открытые сбоку
Линейные устройства,
R1072 открытые сбоку,
регулируемые
Конструкция

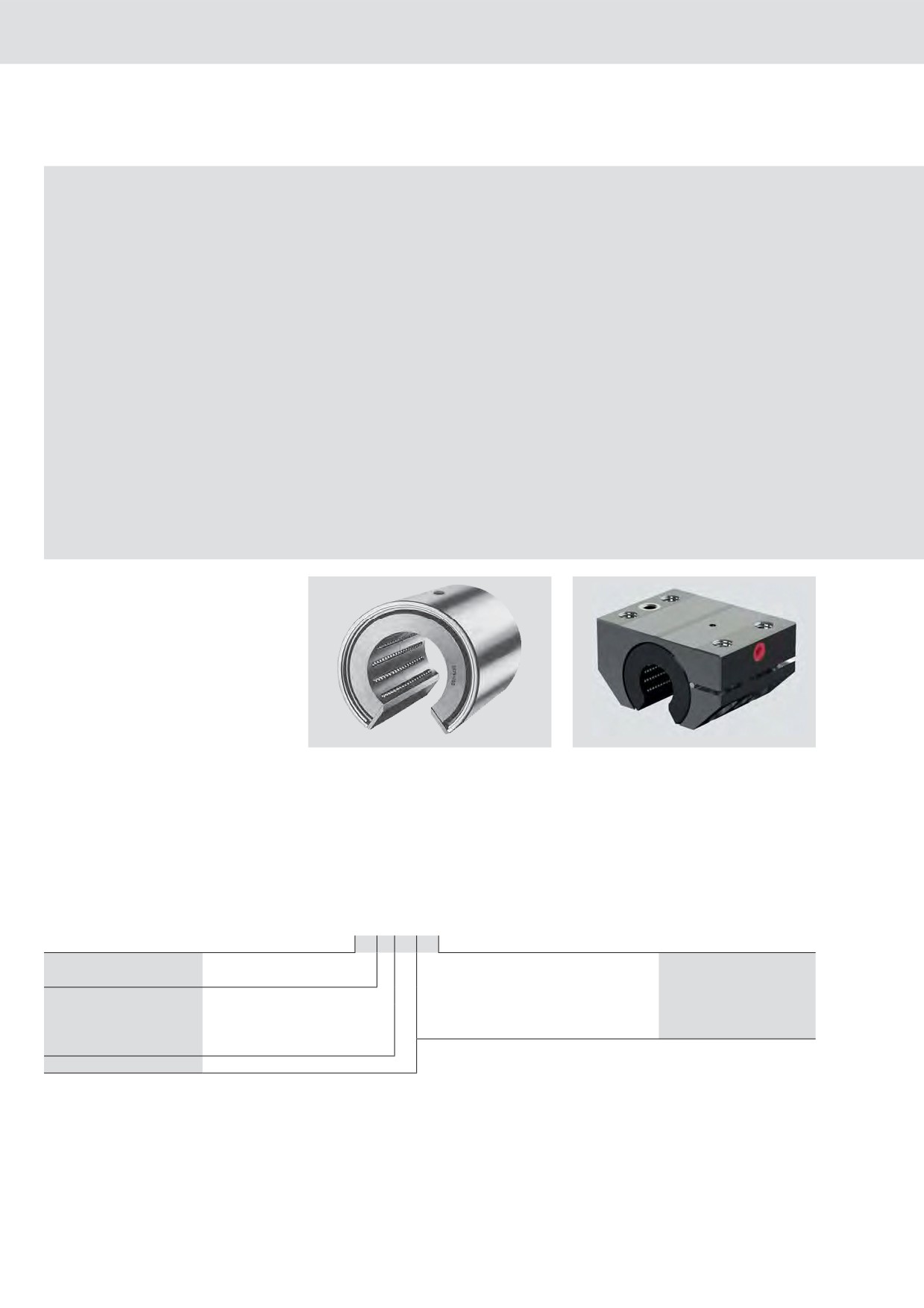

Если при открытых шариковых
- Прецизионный корпус
втулках нагрузка воздействует
облегченной конструкции
на открытый участок, то следует
(алюминий)
рассчитывать на значительное
- Фиксация с помощью
снижение грузоподъемности.
конического насеченного штифта
Чтобы избежать этого и обеспечить
- Стандартная шариковая втулка
возможность направленного
- Установленные на входе
монтажа шариковых втулок, было
уплотнительные кольца
разработано открытое сбоку
- Отсутствие разъема для смазки
линейное устройство.
открытые сбоку
Вал
Номенклатурный номер
Масса
Ø d
с двумя уплотнительными кольцами
(мм)
LSAS-M- .. -DD
(кг)
20
R1071 220 00
0,45
25
R1071 225 00
0,85
30
R1071 230 00
1,30
40
R1071 240 00
2,30
50
R1071 250 00
3,70
открытые сбоку, регулируемые
Вал
Номенклатурный номер
Масса
Ø d
с двумя уплотнительными кольцами
(мм)
LSASE-M- .. -DD
(кг)
20
R1072 220 00
0,45
25
R1072 225 00
0,85
30
R1072 230 00
1,30
40
R1072 240 00
2,30
50
R1072 250 00
3,70
Расшифровка условного обозначения
LS
A
S
M
20
DD
Линейное
Алюминий
Открытое сбоку
Стандартная
Ø 20
С 2-мя
устройство
шариковая втулка
уплотнениями
Дополнительную информацию по расшифровке условного обозначения см. на стр. 96.
127

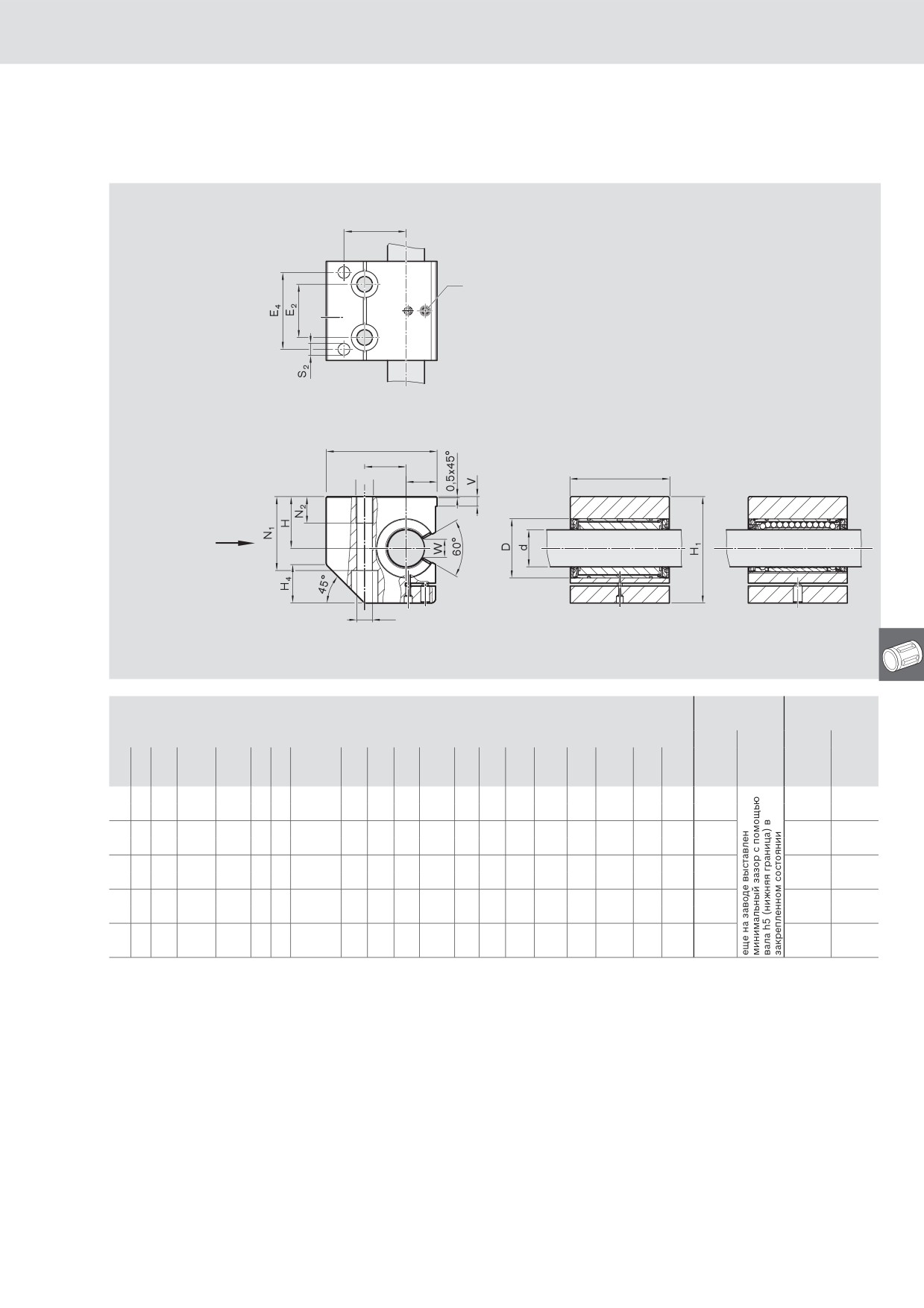

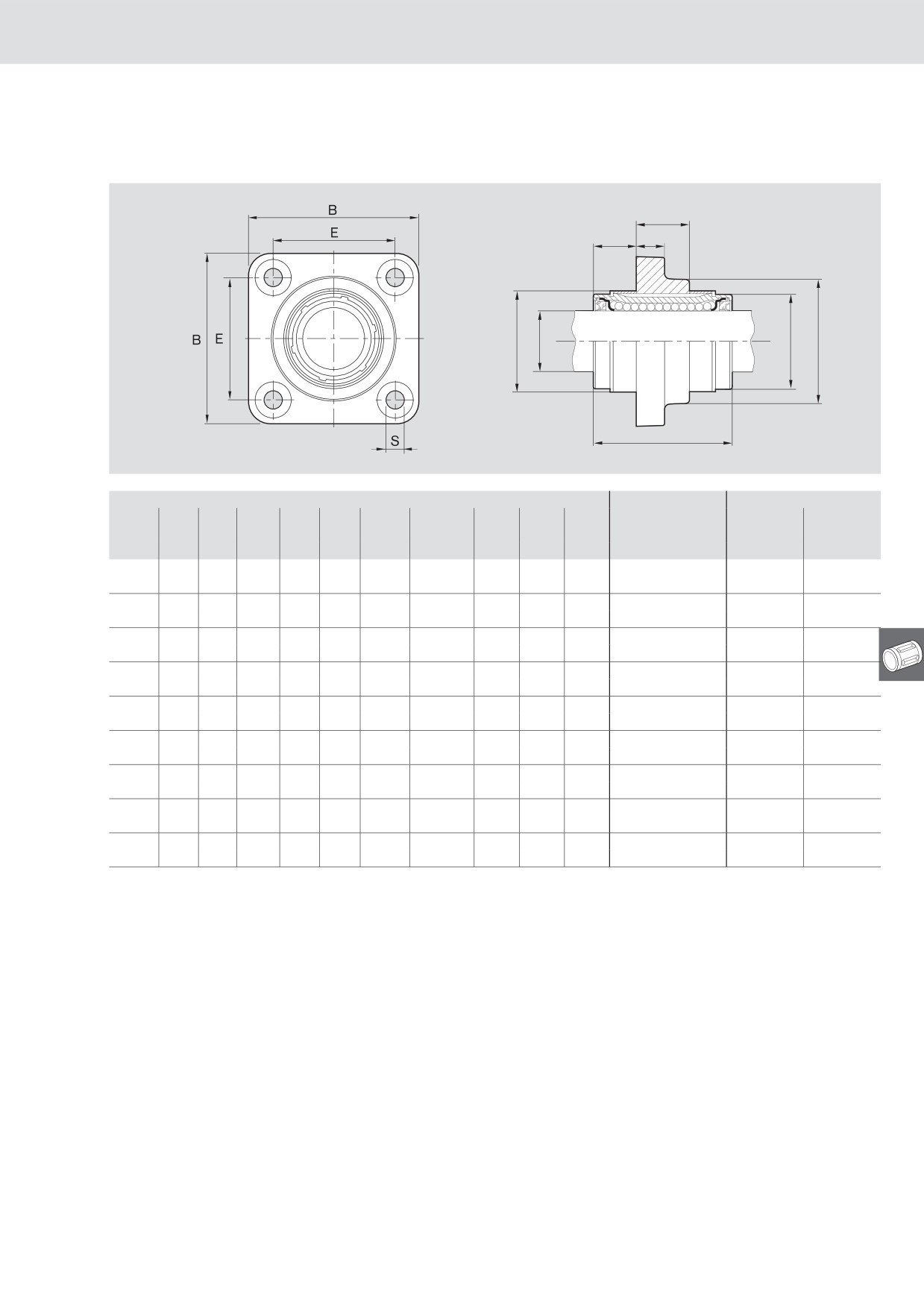

Размеры
E3
SW
A
E1
S1
M
L
Основное
направление
нагрузки
S
Размеры (мм)
Радиальный
Грузоподъем-
зазор5) (мкм)
ность6) (Н)
R1071
R1072
дин. C
стат. C0
Ød
D
A
E1
E2
E3
E4
H1)
H1
H4
L
M1)
N1
N2
S2)
S1
S23)
SW
V
W4)
Вал
(ширина
±0,15
±0,15
±0,01
h6
зева)
20
32
60
22
30
33
42
30 +0,005
60
22
54
17
42
15
8,4
M10
6
2,5
5,0
10,0
+36
1280
970
–0,019
+4
25
40
75
28
36
42
52
35 +0,005
72
26
67
21
50
18
10,5
M12
8
3,0
6,5
12,5
+38
2270
1750
–0,019
+4
30
47
86
34
42
48
60
40 +0,005
82
30
79
25
55
24
13,5
M16
10
3,0
8,0
12,5
+38
2890
2390
–0,019
+4
40
62
110
43
48
62
68
45 +0,004
100
38
91
32
67
30
15,5
M20
12
4,0
10,0
16,8
+45
5280
4000
–0,021
+5
50
75
127
50
62
70
85
50 +0,004
115
45
113
38
78
30
17,5
M20
12
5,0
12,0
21,0
+45
8470
6900
–0,021
+5
1) В закрепленном состоянии (зафиксированном винтами), для конкретного диаметра Ø d.
2) Винты с цилиндрический головкой стандарта ISO 4762-8.8.
3) Центровочные средства для отверстий под штифты.
4) Минимальный размер для данного диаметра Ød.
5) В закрепленном состоянии (зафиксированном винтами).
6) Значения грузоподъемности действительны для основного направления нагрузки.
Динамическая нагрузка определяется из расчета на длину хода 100 000 м.
При расчете для длины хода 50 000 м значения C согласно таблице умножаются на 1,26.
Следовать указаниям по монтажу открытых сбоку линейных устройств.
c Если нагрузка воздействует на открытую часть втулки, учитывать информацию на стр. 99.
128
Линейные устройства со стандартными шариковыми втулками
Линейные устройства,
R1081
с фланцем
Конструкция
- Корпус с фланцем (серый
чугун)
- Два предохранительных
кольца, при валах диаметром
от 12 до 40 дополнительно два
распорных кольца (сталь)
- Стандартная шариковая втулка
с уплотнительными кольцами
- Нерегулируемый радиальный
зазор
Вал
Номенклатурный номер
Масса
Ø d
с двумя уплотнительными кольцами
(мм)
LSGF-M- .. -DD
(кг)
12
R1081 212 00
0,11
16
R1081 216 00
0,18
20
R1081 220 00
0,33
25
R1081 225 00
0,63
30
R1081 230 00
1,00
40
R1081 240 00
1,90
50
R1081 250 00
4,00
60
R1081 260 00
7,40
80
R1081 280 00
14,70
Для более высоких температур R1081 1.. 00 (стандартная шариковая
втулка без уплотнительных колец)
Расшифровка условного обозначения
LS
G
F
M
20
DD
Линейное
Литой чугун
С фланцем
Стандартная
Ø 20
С 2-мя
устройство
шариковая втулка
уплотнениями
Дополнительную информацию по расшифровке условного обозначения см. на стр. 96.
129
Размеры
,
Размеры (мм)
Радиальный
Грузоподъемность3) (Н)
Ø d
B1)
L
L1
D
D1
D21)
E
S
V1)
W
зазор2)
дин. C
стат. C0
Вал h6
+0,8
H13
(мкм)
12
42
32
12
22
24
28
30±0,12
5,5
6
10
+20
420
280
+5
16
50
36
15
26
28,5
34
35±0,12
5,5
8
10,5
+22
580
440
+5
20
60
45
18
32
35
42
42±0,15
6,6
10
13,5
+23
1170
860
+6
25
74
58
23
40
43
54
54±0,15
6,6
12
17,5
+25
2080
1560
+6
30
84
68
26
47
49,5
62
60±0,25
9,0
14
21
+25
2820
2230
+6
40
108
80
36
62
66,5
80
78±0,25
11
16
22
+30
5170
3810
+7
50
130
100
72
75
81
98
98±0,25
11
18
14
+30
8260
6470
+7
60
160
125
95
90
96
115
120±0,50
14
22
15
+33
11500
9160
+7
80
200
165
125
120
129
150
155±0,50
14
26
20
+37
21000
16300
+8
1) Допуск на размер согласно ISO 8062-3 - DCTG 9.
2) Определен на основании статистических данных, исходя из допуска на диаметр кожуха и вала. По результатам расчета с
учетом наружного диаметра шариковой втулки и диаметра отверстия в корпусе при вале h6 обеспечивается практически
такой же радиальный зазор, как указано в разделе «Радиальный зазор», в графе «h6/H7» для стандартных шариковых
втулок R0610.
3) Грузоподъемность соответствует минимальным значениям, так как положение и направление нагрузки не всегда можно
однозначно определить.
Динамическая нагрузка определяется из расчета на длину хода 100 000 м.
При расчете для длины хода 50 000 м значения C согласно таблице умножаются на 1,26.
130

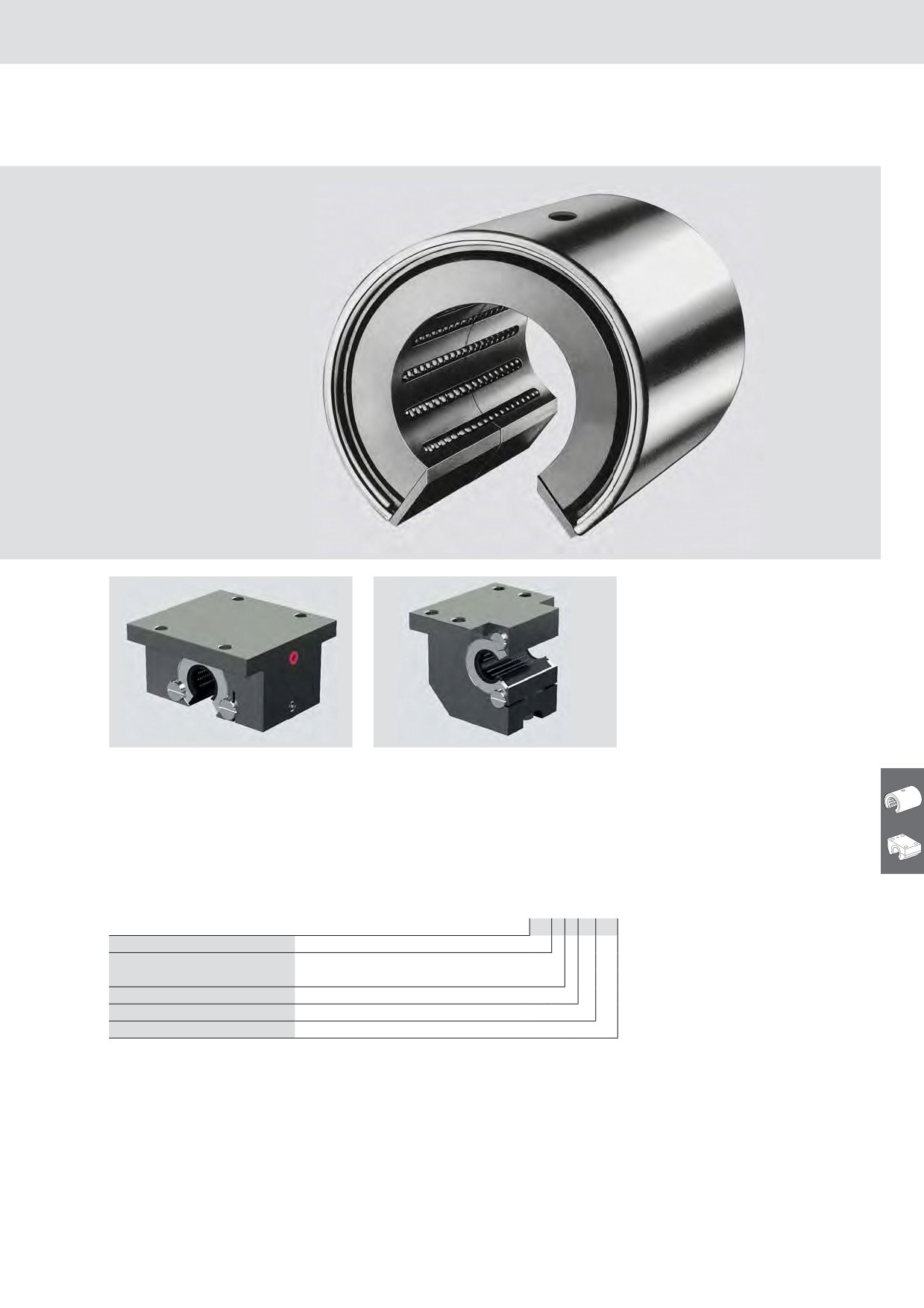

Радиальные шариковые втулки
Обзор продукции
Преимущества
- Высокоточная шариковая втулка для перемещения больших грузов
- Радиальный канал рециркуляции шариков в исполнениях с особенно
большим количеством рядов шариков и
высокой грузоподъемностью
- Высокая жесткость
- Плавный ход
- С полным комплектом уплотнений или без уплотнительного кольца
- Исполнение с высокой грузоподъемностью и припуском на диаметр
- Втулки подходят для применения в особо тяжелых условиях, которые
могли бы привести к перекосу других
линейных направляющих из-за неточной конструкции основания.
- Линейные устройства со стальным корпусом
- Радиальные компактные устройства в компактном исполнении
R0678
R1613
Радиальная шариковая втулка
Радиальное компактное
устройство, открытое,
регулируемое
Расшифровка условного обозначения
Пример шариковой втулки:
Радиальная шариковая втулка
Радиальное компактное
KBR-30-VD
устройство, открытое,
регулируемое
KB-RCS-E-30-VD
Значение символов
KB
R
30
VD
Тип
Шариковая
= KB
VD = Полный комплект
Уплотнения
уплотнений
Серия
Радиальное
= R
DD = С 2-мя уплотнениями
Компактное
= CS
= Без уплотнения
устройство
Регулируемое E
Диаметр вала
30
131
Радиальные шариковые
втулки
R1076
R1078
Линейное устройство, открытое,
Линейное устройство, открытое
регулируемое
сбоку, регулируемое
Пример линейного устройства:
Линейное устройство с радиальной шариковой втулкой
(открытое сбоку, регулируемое)
LSRSE-30-DD
Значение символов
LS
R
E
30
DD
Тип
Линейное устройство
= LS
Серия
Радиальное, открытое
= R
Радиальное, открытое сбоку
= S
Корпус
Регулируемый
= E
Диаметр вала
= 30
Уплотнение
2 уплотнения
= DD
132
Радиальные шариковые втулки
Технические характеристики
Необходимо соблюдать общие технические правила и указания по монтажу, приведенные в начале каталога,
и следующие дополнительные технические сведения.
Уплотнение
Радиальные шариковые втулки могут
- поставляться с полным комплектом уплотнений, включающим в себя
встроенные уплотнительные кольца и продольное уплотнение, или
- в комплекте с отдельными уплотнительными кольцами
Трение
Коэффициенты трения μ шариковых смазанных маслом радиальных
шариковых втулок без уплотнений составляют от 0,001 до 0,002.
На радиальных шариковых втулках с отдельными уплотнительными
кольцами или с полным комплектом уплотнений достигаются
следующие значения трения:
Вал
отдельные уплотнительные кольца
с полным комплектом уплотнений
Ø d
Усилие
Сила трения1)
Усилие
Сила трения1)
страгивания1)
страгивания1)
(мм)
Норматив (Н)
Норматив (Н)
Норматив (Н)
Норматив (Н)
30
24
8
24
12
40
32
11
32
16
50
40
14
40
20
60
48
16
48
24
80
60
20
60
30
Скорость
vmax =
2 м/с
Ускорение
amax =
50 м/с2
Рабочая температура
от -20 °C до 100 °C.
отдельные уплотнительные кольца от -20 °C до 80 °C, кратковременно
100 °C
Жесткость

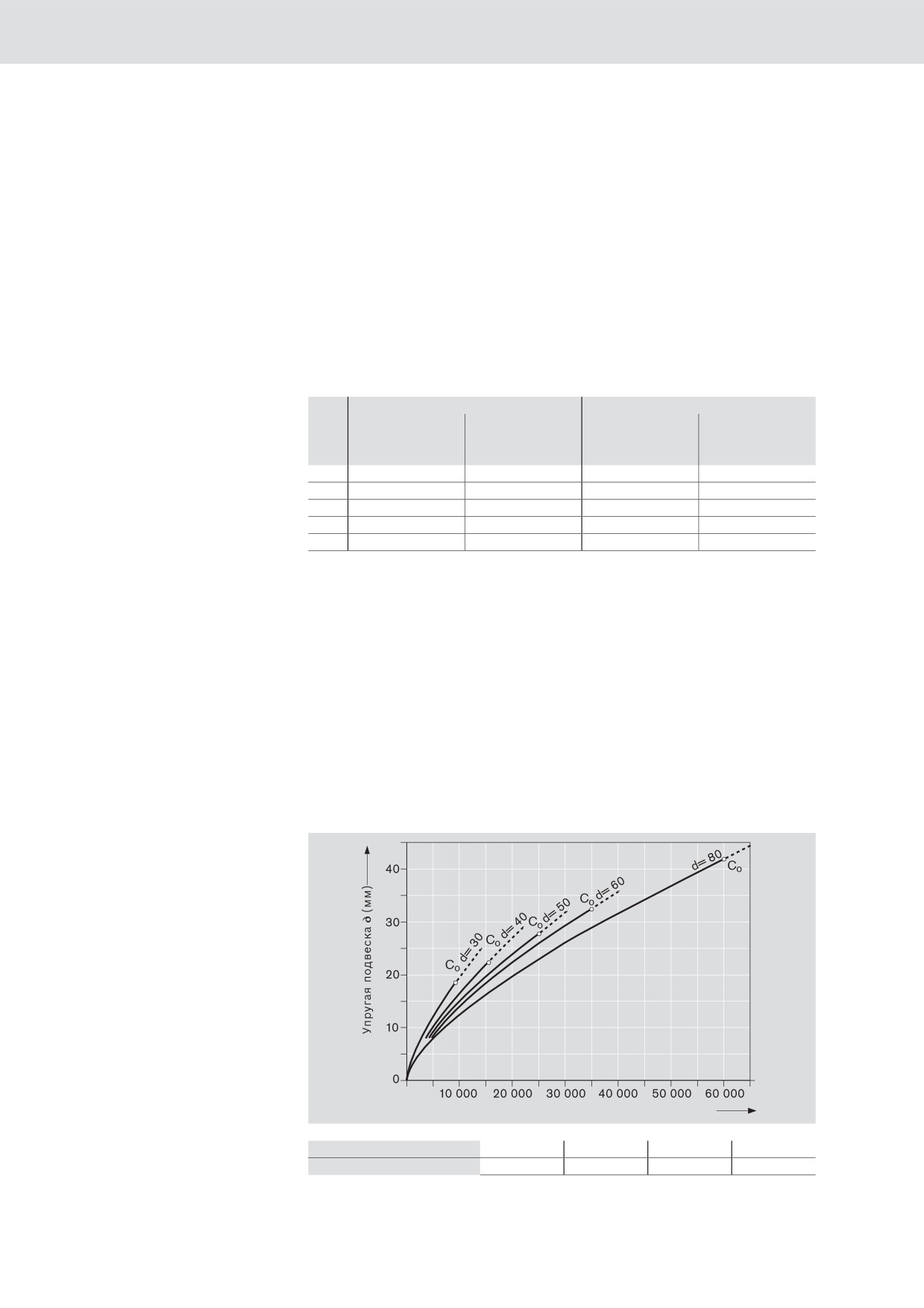

Точная конструкция с малоупругой подвеской выполнена из комбинации
радиальных шариковых втулок и ведущего вала со сплошной опорой.
На следующем рисунке показана зависимость упругой подвески от
нагрузки. Диаграмма действительная для следующей монтажной
ситуации:
- без предварительного натяга
- без зазора (без преднатяга)
- для направления нагрузки ® = 0° - 90° и 270° - 360°
Жесткость радиальных
шариковых втулок
При установке с предварительным
натягом упругость подвески
ниже. Дополнительная упругая
подвеска всех деталей линейной
направляющей (корпус, вал,
опорная рейка) зависит от
направления нагрузки.
Нормативы для общей упругой
подвески:
с элементами R1076 и R1018:
коэффициент направления
нагрузки, умноженный на
значение ∂ (характеристика
Нагрузка F (Н)
упругой подвески на диаграмме
справа).
Направление нагрузки ®
0°
90°
180°
270°
Общая упругая подвеска
1 · ∂
1,8 · ∂
3,5 · ∂
1,8 · ∂
133

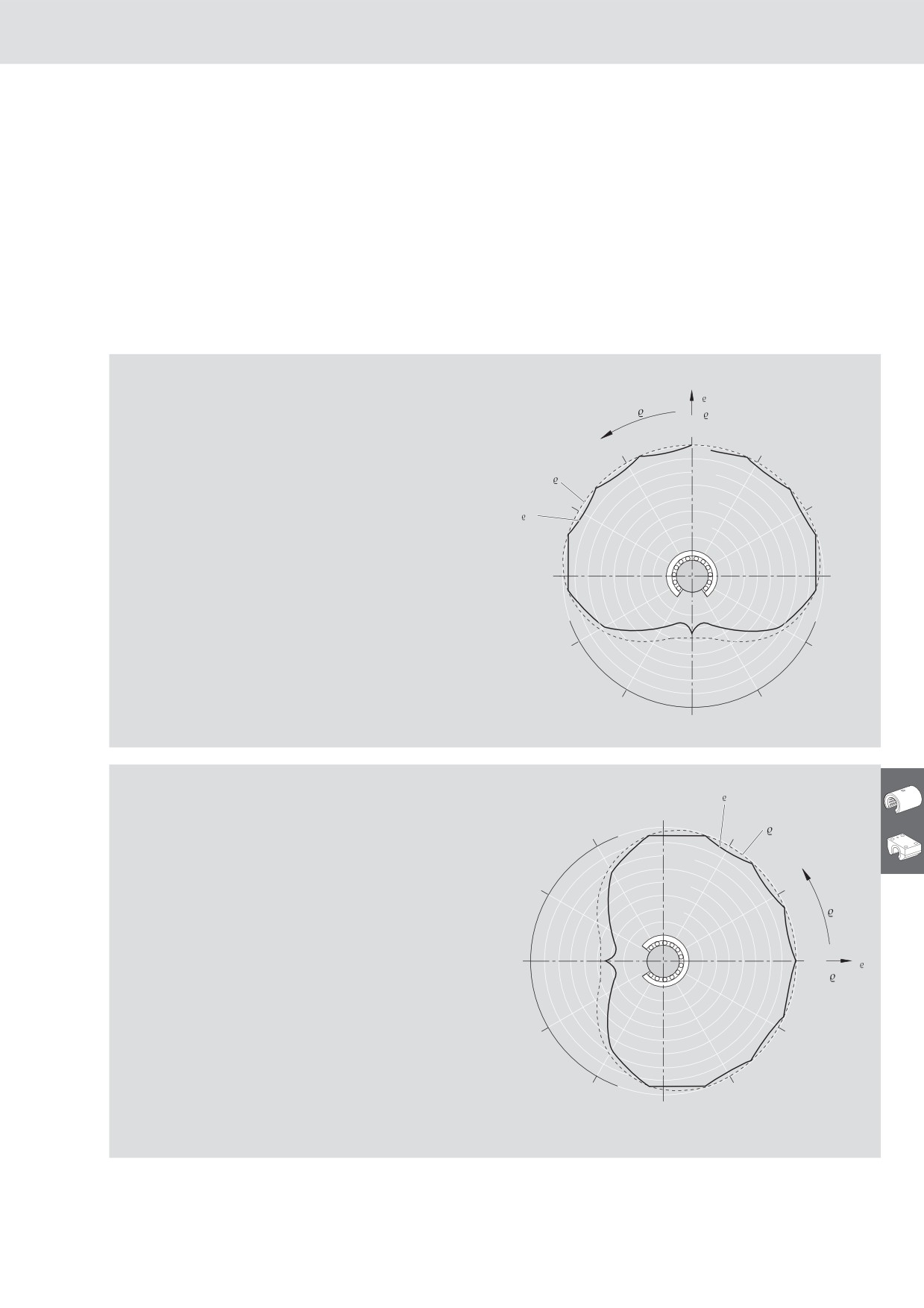

Влияние направления нагрузки на
Указанные для радиальных шариковых втулок значения грузоподъемности
грузоподъемность
C и C0 действительны для направления нагрузки ® = 0°. Если внешняя
нагрузка воздействует под углом ® = 90° - 270°, то необходимо учитывать
снижение грузоподъемности.
В этом случае грузоподъемность вычисляется путем умножения
указанного значения C или C0 на коэффициенты направления нагрузки f®
или f®0. Избежать снижения грузоподъемности позволяет направленный
монтаж радиальных шариковых втулок.
Коэффициенты направления нагрузки
Радиальные шариковые втулки R0678
Линейные устройства, R1076
" ##$
##!
открытые, регулируемые
"
Радиальные компактные
устройства, R1613
открытые, регулируемые
"
" ##$
Линейные устройства, R1078
открытые сбоку, регулируемые
"##$
"
!
"##$
"
134
Радиальные шариковые втулки
Монтаж, фиксация
Указания по установке, фиксация
Для предотвращения прогиба для вала требуется сплошная опора. См.
раздел «Стальные валы с установленными опорными рейками для
радиальных шариковых втулок».
Радиальная шариковая втулка запрессовывается в соответствии с
монтажным предписанием в корпус.
Если монтажная ситуация связана с вибрацией или сильными ускорениями,
в особенности при вертикальной установке, требуется дополнительная
фиксация.
При монтаже следить за тем, чтобы сначала валы соединялись винтами с
опорными рейками, затем корпус с радиальными шариковыми втулками
выравнивался на валах, и только потом выполнялось резьбовое соединение
со столом станка.
Рекомендованные монтажные
Допуски на диаметр отверстия можно найти в таблице размеров для радиальных
допуски
шариковых втулок. Корпус может быть снабжен с одной стороны шлицем и
установочным винтом для регулировки зазора и направленного преднатяга.
Радиальныешариковыевтулкидоступнытакжеввидеготовыхлинейныхустройствв
корпусе.Отклоненияотпараллельностисм.вразделе«Общиетехническиеправилаи
указания по монтажу» в начале каталога.

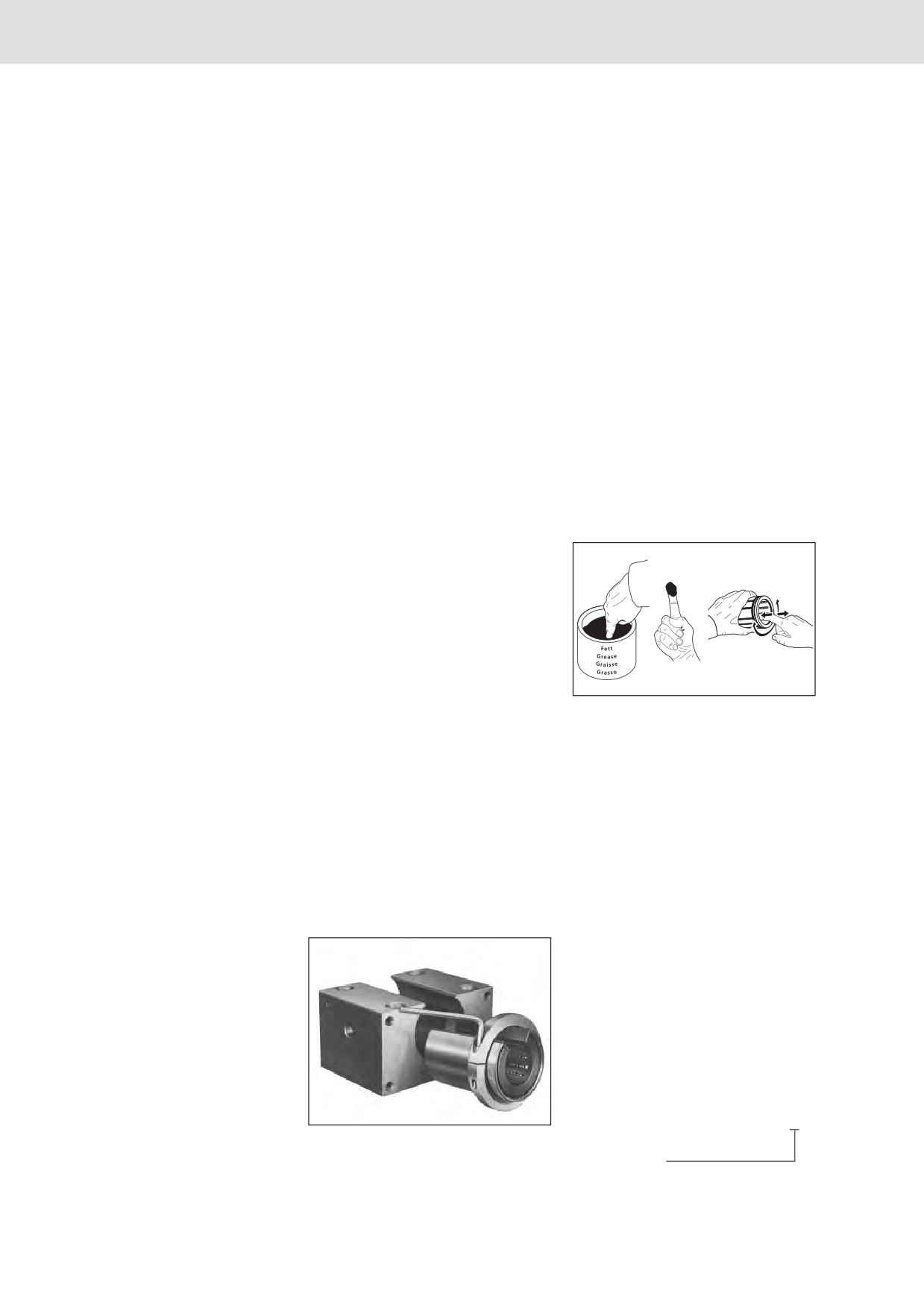

Первичная смазка
Радиальные шариковые втулки не
проходят первичную смазку. Смазать
шариковые втулки перед вводом
в эксплуатацию, см. «Первичная
смазка» раздел «Указание» на стр.
<?>.
Срок службы указан исходя из того,
заправлены ли шариковые втулки
изначально смазкой или требуют
Указание по смазке
дополнительной смазки.
Предписание по монтажу
Вводить смазочный материал через смазочное отверстие только при
радиальных шариковых втулок
установленном вале до тех пор, пока он не выступит наружу.
Во избежание повреждений
при монтаже запрессовывать
радиальную шариковую втулку
в отверстие корпуса только с
помощью пресса или съемника.
Монтаж выполняется в соответствии
со следующими рисунками и
указаниями.
Перед началом монтажа убедиться
1) Номенклатурный номер монтажного
кольца: R0940 0 .. 00
Диаметр вала d
135
в отсутствии следов масла на
внешней стороне радиальной
шариковой втулки и в отверстии
корпуса.

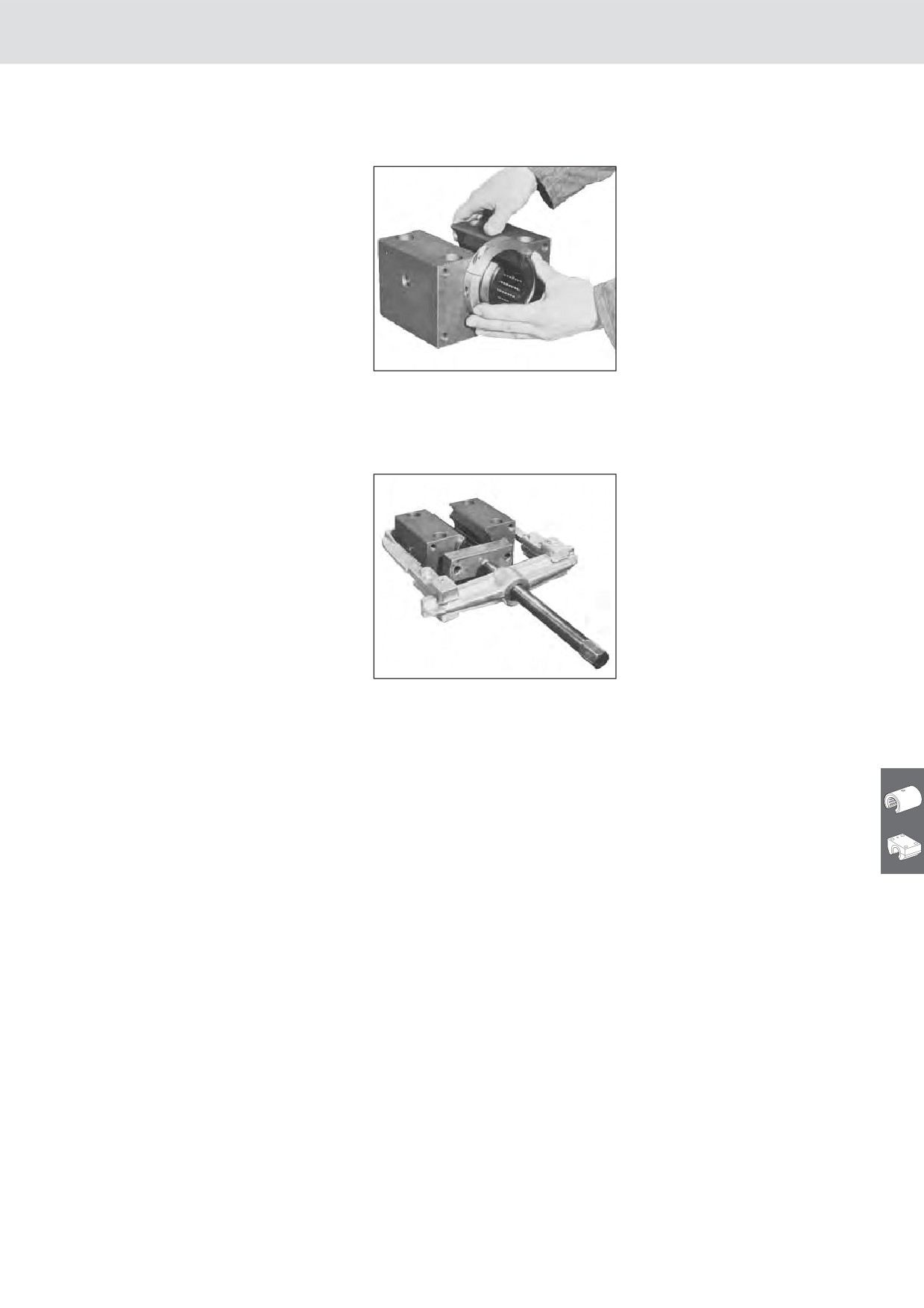

Запрессовать предварительно
смонтированную радиальную
шариковую втулку с помощью
пресса в корпус.
В качестве альтернативы для
запрессовки предварительно
смонтированной радиальной
шариковой втулки можно
использовать съемник. Толкатель
в штанге должен быть закреплен
с помощью шарикоподшипников
(стрелка). В противном случае,
установить осевой подшипник
перед толкающей штангой во
избежание проворачивания
радиальной шариковой втулки
в корпусе под действием
возникающих крутящих моментов.
Примечания
- Если отверстие радиальной шариковой втулки не совпадает с
отверстием в корпусе в установленном состоянии:
- Выпрессовать радиальную шариковую втулку (с помощью пресса
или съемника)
- Установить монтажное кольцо
- Поправить положение отверстия
- Продолжить монтаж, как показано на рисунках.
- Концы валов должны быть с фаской.
- Радиальная шариковая втулка не должна перекашиваться при
установке на вал.
- Следует избегать проворачивания вала и радиальной шариковой
втулки относительно друг друга.
- При установке на входе уплотнительных колец необходимо выровнять
кольца относительно радиальной шариковой втулки и запрессовать с
помощью пресса или съемника.
содержание .. 7 8 9 10 ..
