Rexroth Направляющие с шариковыми втулками. Каталог (2015 год) - часть 3

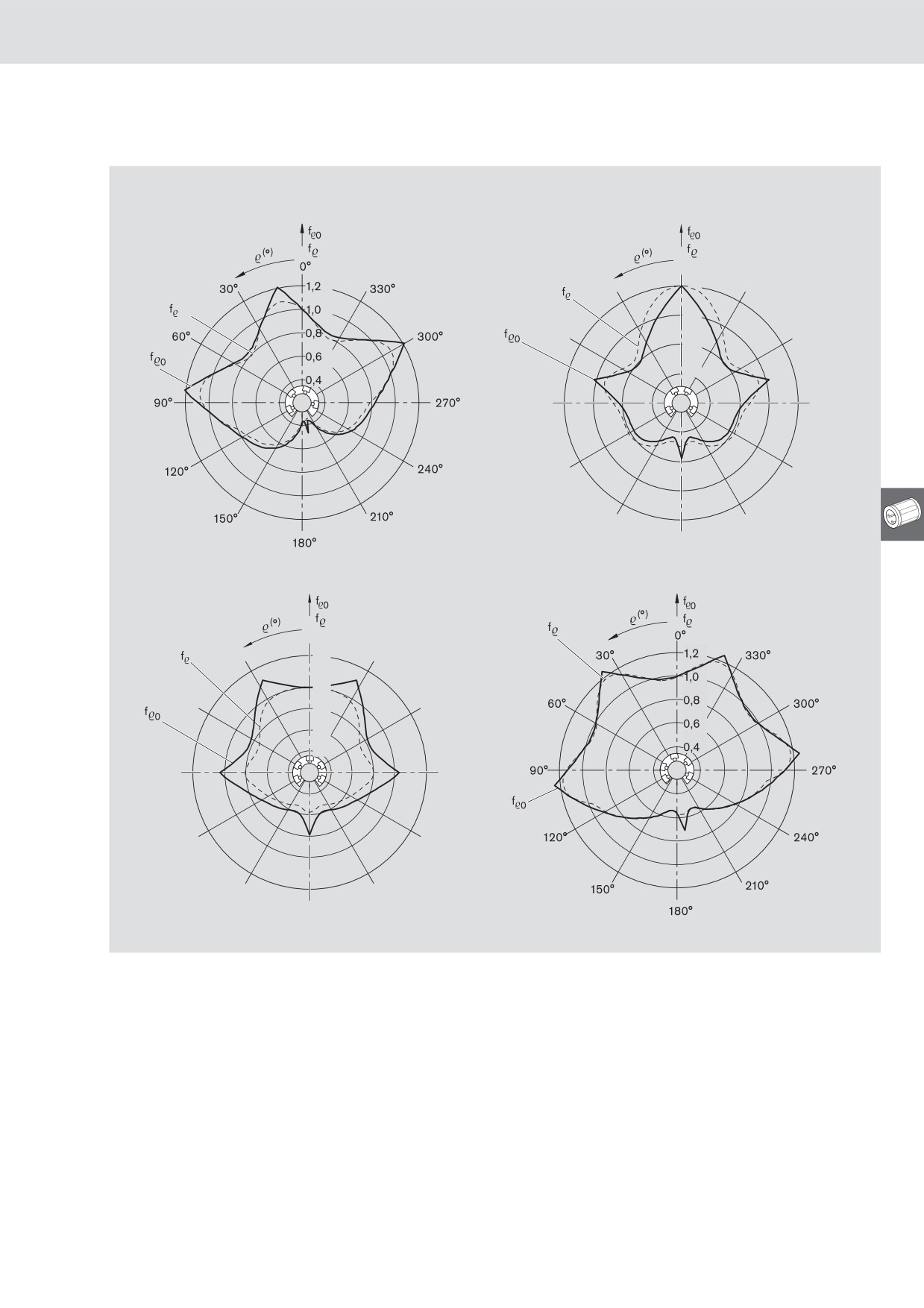

Влияние направления

Выбрать грузоподъемность из приведенных значений в зависимости от

монтажного положения (мин. или макс. грузоподъемность) и использовать

нагрузки на

их как основу для расчета.

грузоподъемность

Если направление нагрузки однозначно определено, и шариковую втулку

можно установить в положение максимальной грузоподъемности (max.),

то можно использовать максимальные значения C_max (динамическая

грузоподъемность) и C_0max (статическая грузоподъемность). Если

невозможно произвести направленный монтаж или определить

направление нагрузки, то следует исходить из минимальных значений

грузоподъемности.

Диаметр вала 8

Диаметр вала

от 10 до 16

от 20 до 50

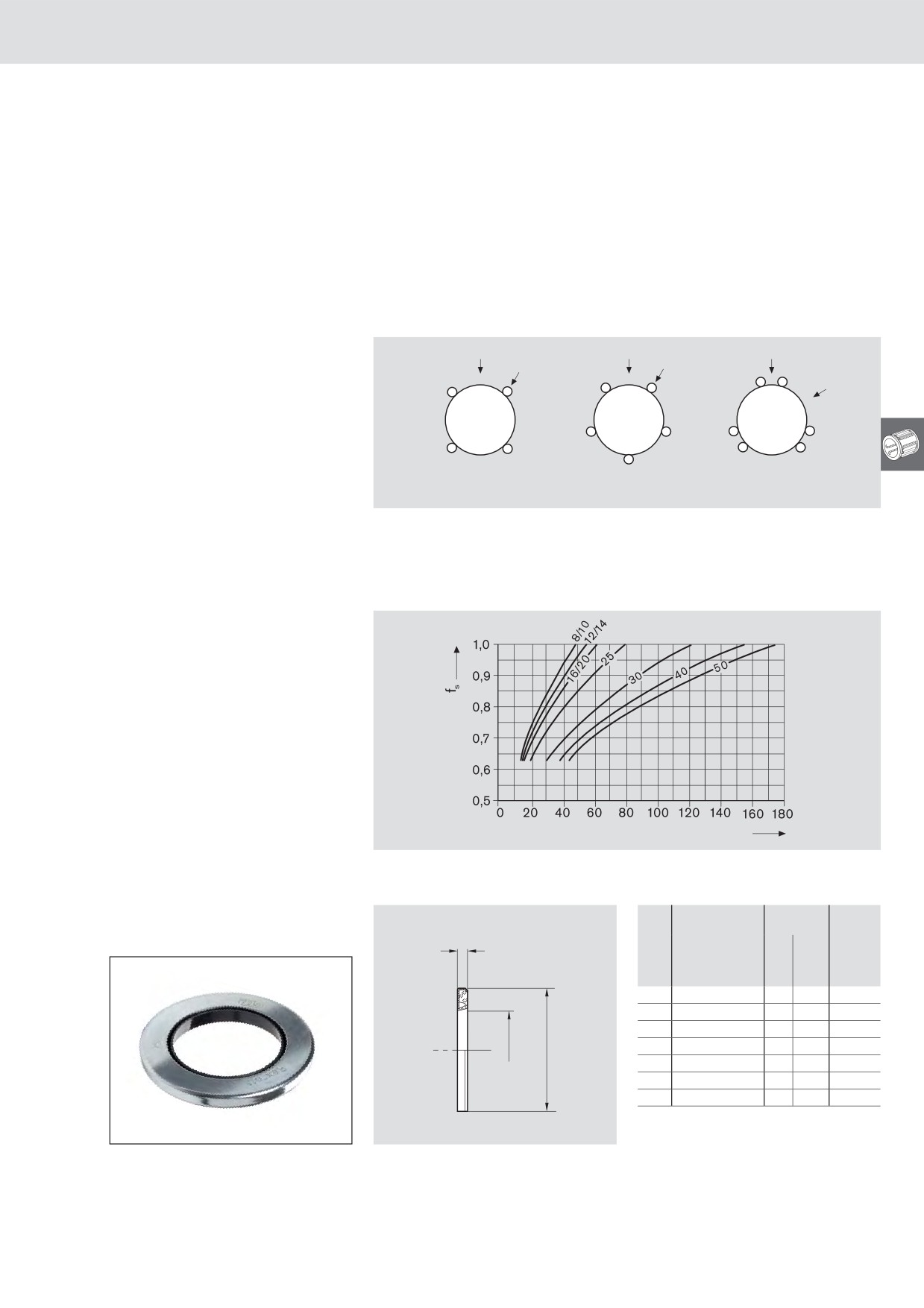

Снижение

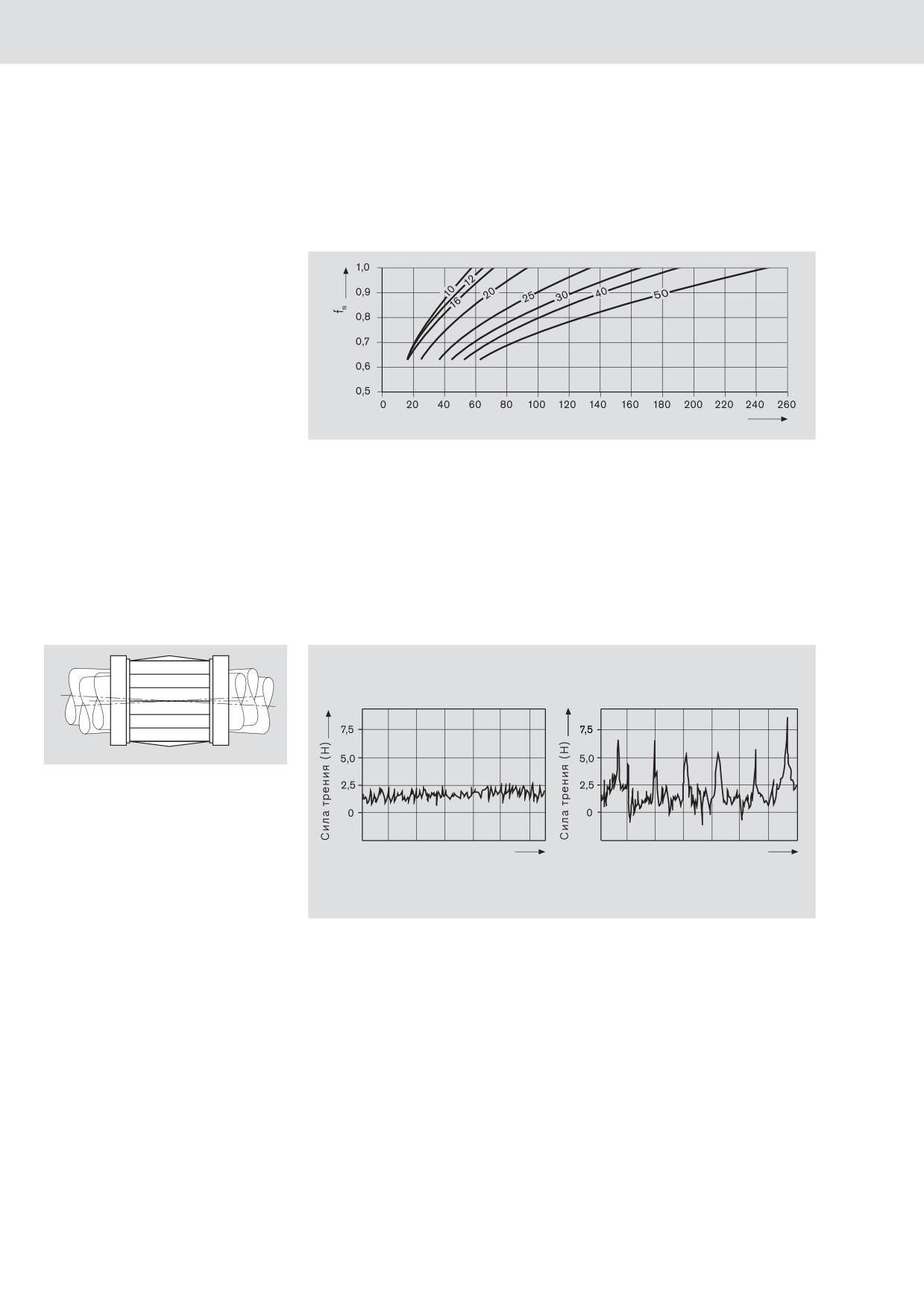

При коротком ходе срок службы валов меньше, чем срок службы

грузоподъемности

шариковых втулок.

при коротком ходе

Поэтому приведенные в таблице значения грузоподъемности C

необходимо умножить на коэффициент f_s.

Ход (мм)

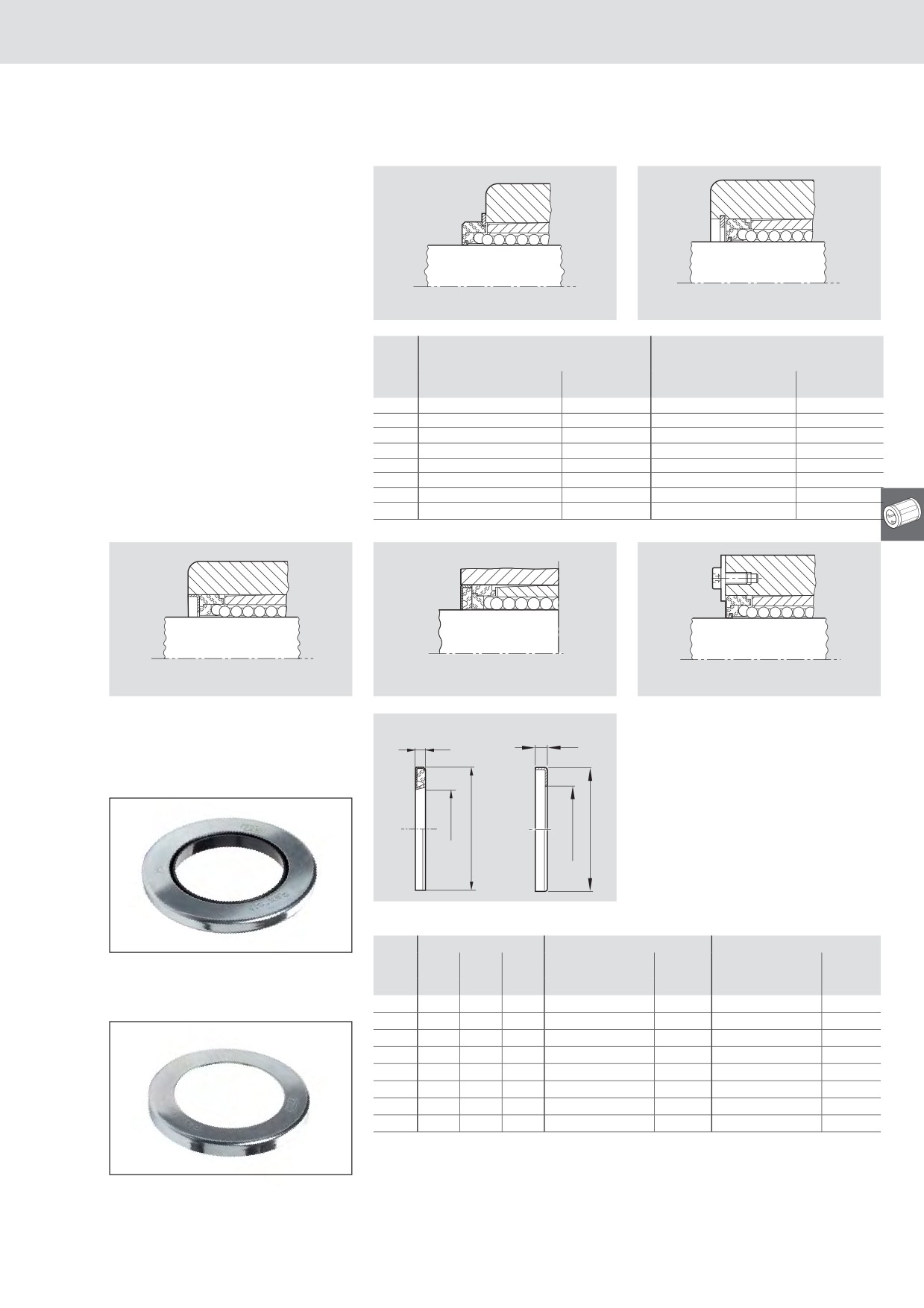

Уплотнительные кольца

Конструкция

- Металлическая капсула,

оцинкованная

Вал

Номер

Размеры

Масса

Ø d

материала

(мм)

(г)

- Эластомерное уплотнительное

(мм)

Уплотни-

D¹⁾

кольцо

тельные

кольца

R1331 812 10

1,1

R1331 816 10

1,5

R1331 820 10

2,4

R1331 825 10

4,4

R1331 830 10

5,0

R1331 840 10

5,0

R1331 850 10

10,0

1) Наружный диаметр D выполнен с

припуском ок. 0,1 мм.

Дополнительная фиксация не

требуется.

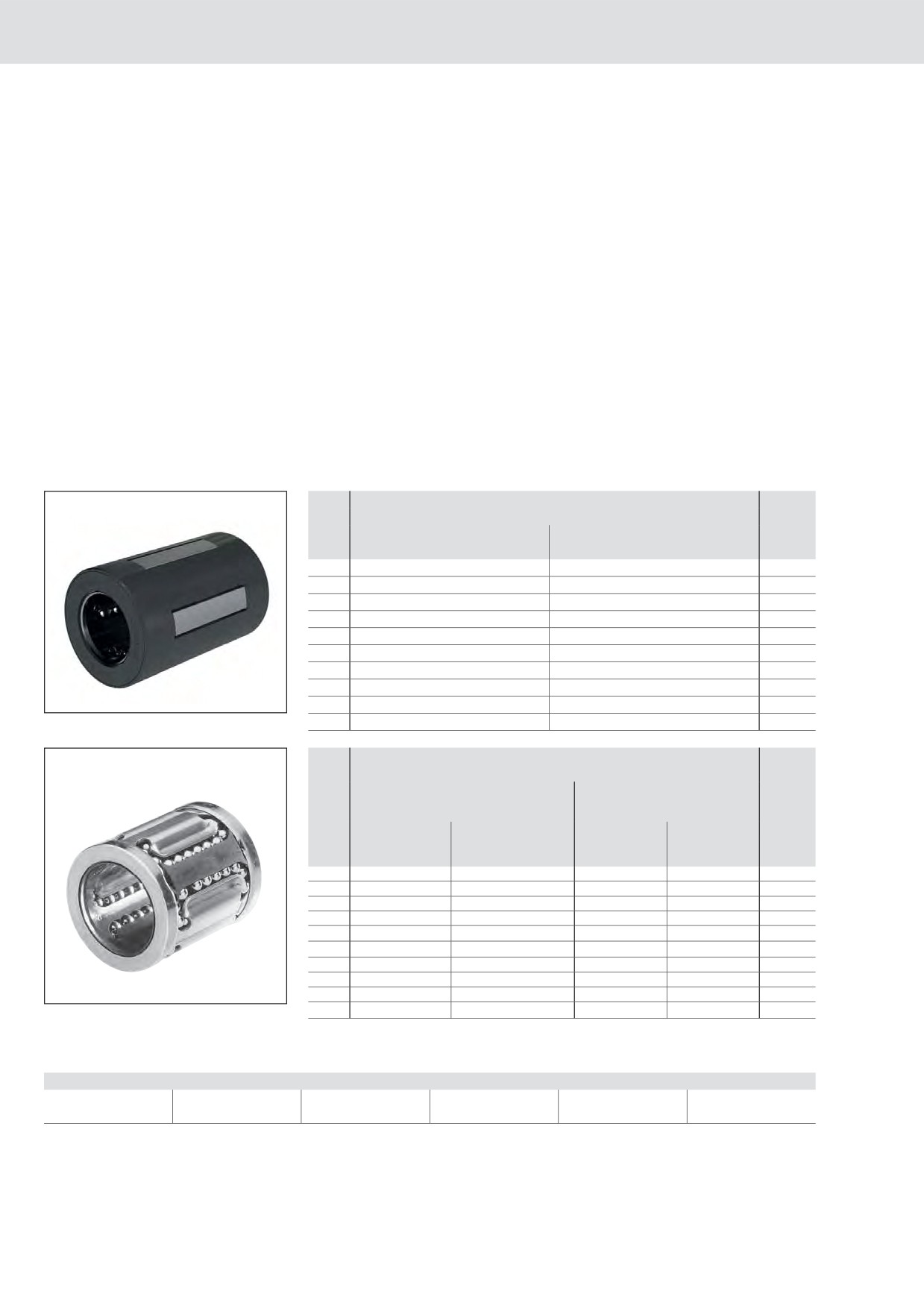

Шариковые втулки eLINE, компактные шариковые втулки

Шариковые втулки eLINE,

Компактные шариковые

R0658

втулки, R0658

Конструкция

- Сепаратор из полиформальдегида

- С нормальным радиальным

(POM)

зазором

- Со встроенными уплотнительными

- Не заправлена смазкой

кольцами

- Со встроенными уплотнительными

- Шарики из специальной стали для

кольцами или без них

подшипников качения

- Сегменты из закаленной стали

- Металлические фиксирующие кольца

(валы диаметром от 12)

- С уменьшенным радиальным

зазором для оборудования,

которое предпочтительно оснащать

подшипниковыми опорами с

минимальным зазором и отверстиями

- Заправлены смазкой Dynalub 510

- Доступны в исполнении из

нержавеющей стали: сегменты и

стали 1.4037

Шарики из стали 1.3541

Вал

Номенклатурный номер втулок без уплотнительных колец

Масса

Валы диаметром 8 и 10

Ø d

Компактные шариковые втулки

(мм)

обычные втулки

нержавеющие втулки

KBC- ..

KBC- .. -NR

(кг)

R0658 008 00

R0658 008 30

0,011

R0658 010 00

R0658 010 30

0,014

R0658 012 00

R0658 012 30

0,016

R0658 014 00

R0658 014 30

0,018

R0658 016 00

R0658 016 30

0,025

R0658 020 00

R0658 020 30

0,028

R0658 025 00

R0658 025 30

0,058

R0658 030 00

R0658 030 30

0,080

R0658 040 00

R0658 040 30

0,140

R0658 050 00

R0658 050 30

0,170

Вал

Номенклатурный номер втулок с 2 встроенными

Масса

Валы диаметром от 12 до 50

Ø d

уплотнительными кольцами

Шариковые втулки eLINE

Компактные шариковые втулки

(уменьшенный радиальный зазор,

(нормальный радиальный зазор, не

заправленные смазкой)

KBC- .. -DD-RT-G

KBC- .. -DD-RT-NR-G

KBC- .. -DD

KBC- .. -DD-NR

(мм)

обычные втулки

нержавеющие втулки

обычные

нержавеющие

(кг)

втулки

R0658 262 44

R0658 262 34

R0658 208 40

R0658 208 30

0,011

R0658 261 44

R0658 261 34

R0658 210 40

R0658 210 30

0,014

R0658 251 44

R0658 251 34

R0658 212 40

R0658 212 30

0,016

R0658 214 40

R0658 214 30

0,018

R0658 252 44

R0658 252 34

R0658 216 40

R0658 216 30

0,025

R0658 253 44

R0658 253 34

R0658 220 40

R0658 220 30

0,028

R0658 254 44

R0658 254 34

R0658 225 40

R0658 225 30

0,058

R0658 255 44

R0658 255 34

R0658 230 40

R0658 230 30

0,080

R0658 256 44

R0658 256 34

R0658 240 40

R0658 240 30

0,140

R0658 250 40

R0658 250 30

0,170

¹⁾С одним встроенным уплотнительным кольцом: R0658 1.. 40 или R0658 1.. 30.

Расшифровка условного обозначения

Шариковая втулка

Компактная

Ø12

С 2-мя

Уменьшенный

Заправлена

уплотнениями

радиальный зазор

смазкой

Дополнительную информацию по расшифровке условного обозначения см. на стр. 28.

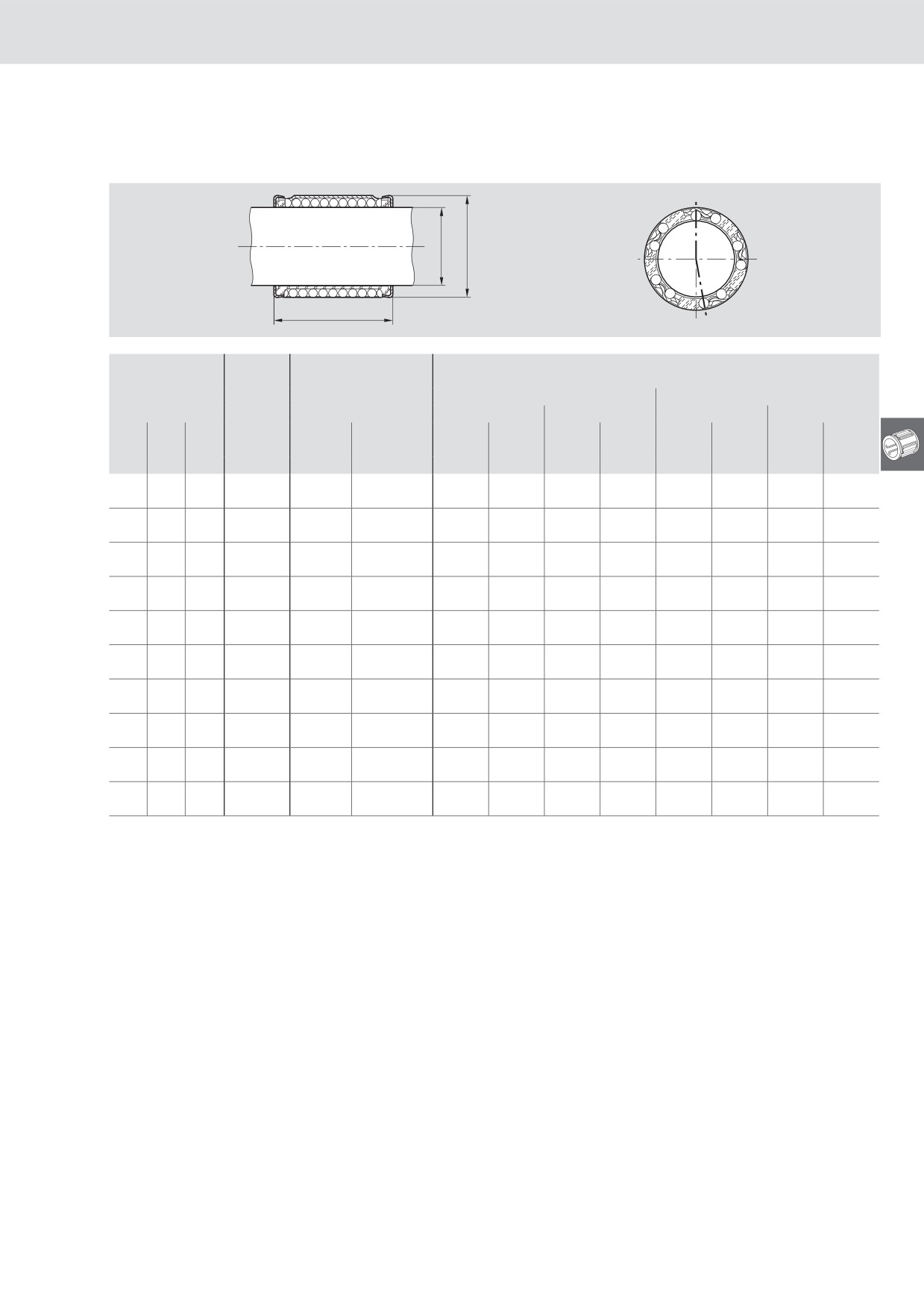

Размеры

Размеры (мм)

Ряды

Радиальный зазор

Грузоподъемность (Н)

шариков

(мкм)

Вал/отверстие

обычные втулки

нержавеющие втулки

дин. C

стат. C₀

дин. C

стат. C₀

Ø d

eLINE

Компактная

мин.

макс.

мин.

макс.

мин.

макс.

мин.

макс.

втулка

±0,2

h6/H7

+25

500

580

350

500

350

410

280

400

–18

+25

600

720

410

600

420

500

330

480

–18

+32

730

870

420

620

510

610

340

500

–24

+32

760

900

430

630

530

630

340

500

+32

950

1120

500

730

660

780

400

580

–24

+33

1120

1410

610

900

780

990

480

720

–25

-1

+12

+36

2330

2930

1310

1950

1630

2050

1050

1560

–24

+12

+36

3060

3250

1880

2790

2140

2700

1510

2230

–24

+18

+42

5040

6380

3140

4650

3520

4470

2510

3720

–25

-1

+42

5680

7180

3610

5350

3970

5030

2890

4280

–1

Динамическая нагрузка определяется

из расчета на длину хода 100 000 м.

При расчете для длины хода 50 000 м

значения C согласно таблице

умножаются на 1,26.

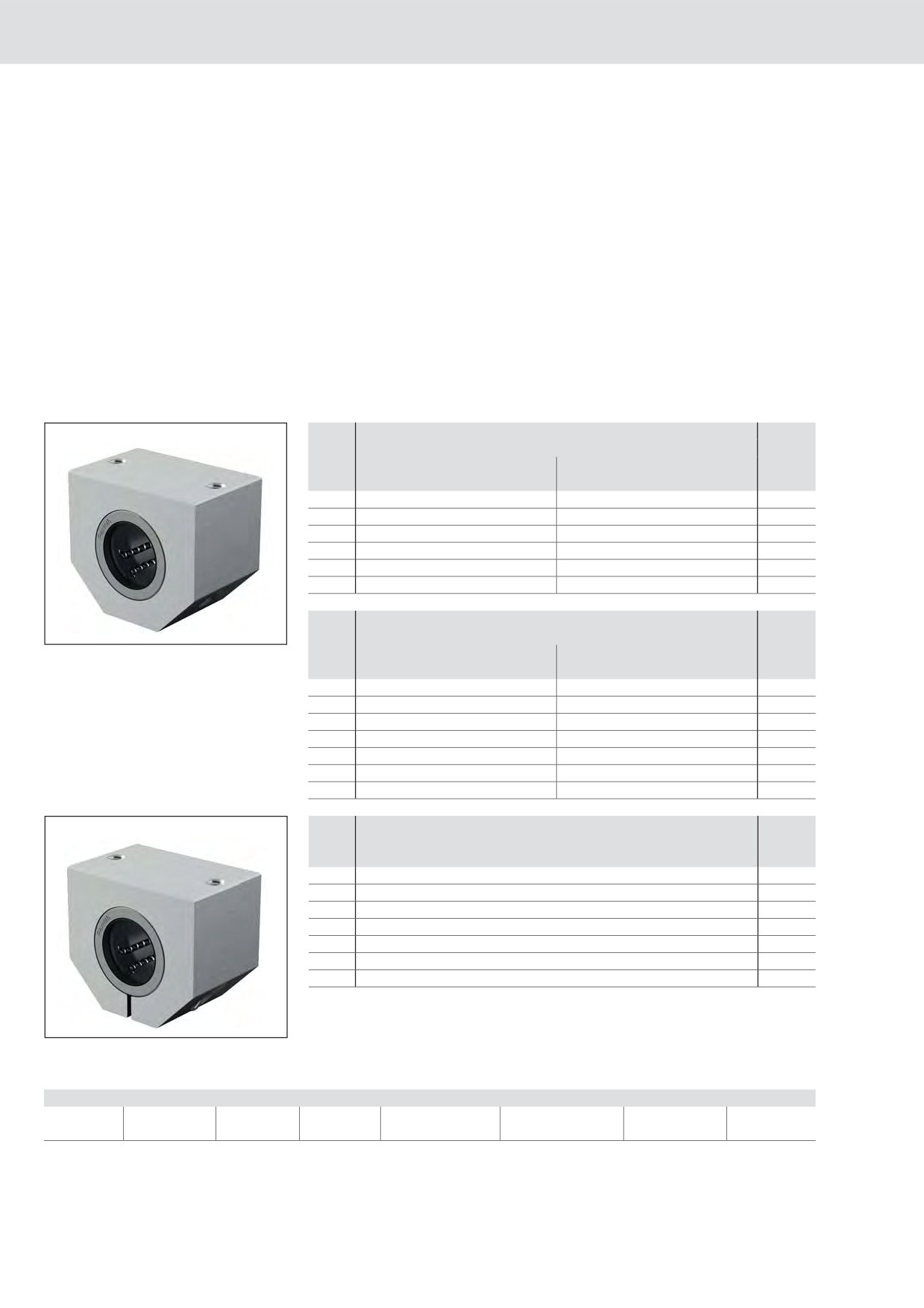

Линейные устройства eLINE, компактные линейные устройства

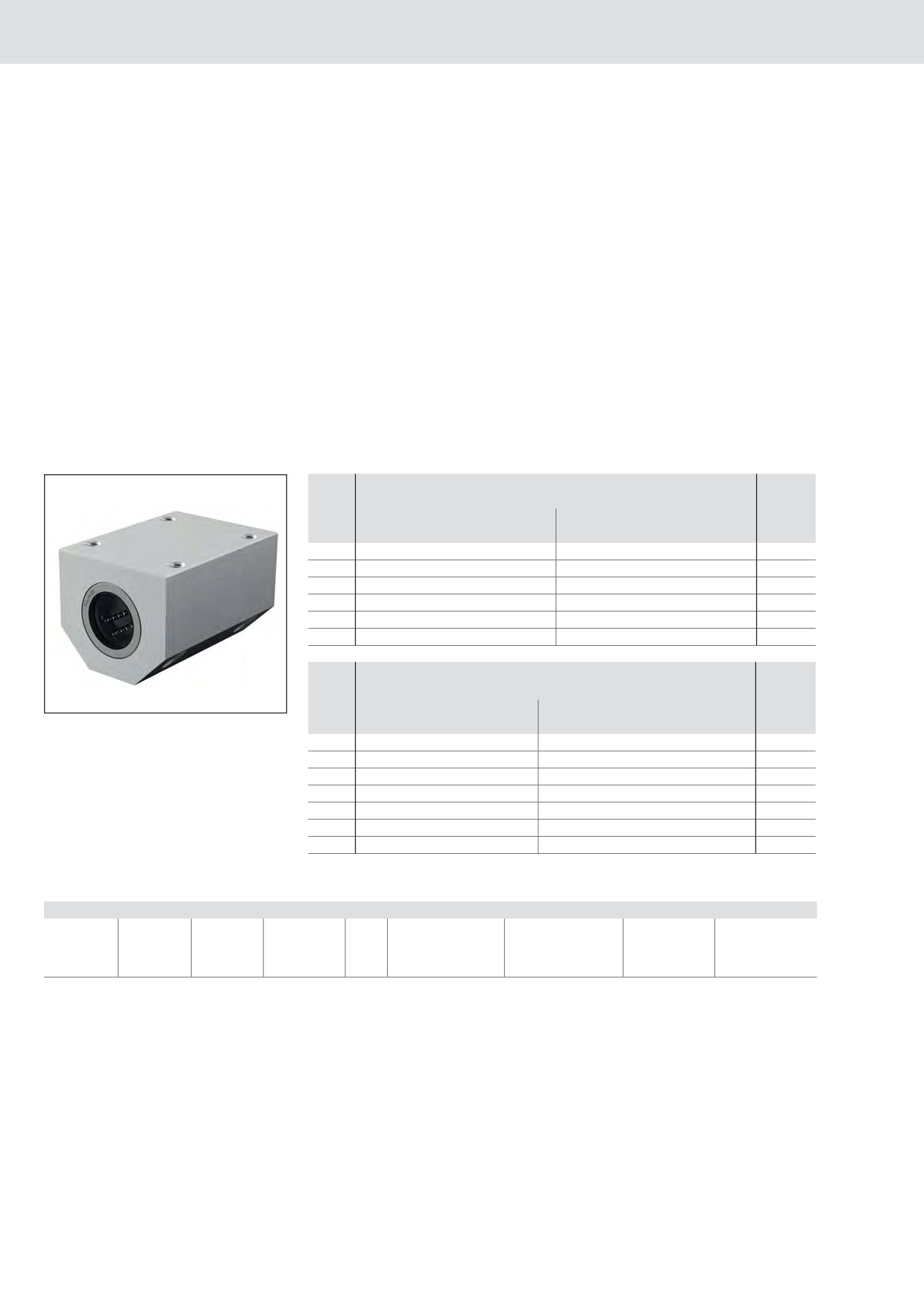

Линейные устройства

Компактные линейные

eLINE, R1027

устройства, R1028

закрытого типа,

регулируемые, обычные

обычные или нержавеющие

Конструкция

- С шариковой втулкой eLINE

- С компактной шариковой втулкой

- Прецизионный корпус

облегченной конструкции

(алюминий)

- Со встроенными

уплотнительными кольцами

- С уменьшенным радиальным

- С нормальным радиальным

- Зазор отрегулирован на минимум

зазором

- Заправлены смазкой Dynalub 510

- Доступны в исполнении из

нержавеющей стали KBC-NR

Вал

Номенклатурный номер линейного устройства eLINE

Масса

закрытые

Ø d

с уменьшенным радиальным зазором, заправленного смазкой

обычное

нержавеющее

(мм)

LSAC- .. -DD-RT-G

LSAC- .. -DD-RT-NR-G

(кг)

R1027 251 44

R1027 251 34

0,08

R1027 252 44

R1027 252 34

0,11

R1027 253 44

R1027 253 34

0,15

R1027 254 44

R1027 254 34

0,27

R1027 255 44

R1027 255 34

0,40

R1027 256 44

R1027 256 34

0,75

Вал

Номенклатурный номер компактного линейного устройства

Масса

Ø d

eLINE, заправленного смазкой

обычное

нержавеющее

(мм)

LSAC- .. -DD-G

LSAC- .. -DD-NR-G

(кг)

R1027 212 44

R1027 212 34

0,08

R1027 216 44

R1027 216 34

0,11

R1027 220 44

R1027 220 34

0,15

R1027 225 44

R1027 225 34

0,27

R1027 230 44

R1027 230 34

0,40

R1027 240 44

R1027 240 34

0,75

R1027 250 44

R1027 250 34

1,20

Вал

Номенклатурный номер компактного линейного устройства

Масса

регулируемые

Ø d

eLINE обычного, заправленного смазкой

(мм)

LSACE- .. -DD-G

(кг)

R1028 212 44

0,08

R1028 216 44

0,11

R1028 220 44

0,15

R1028 225 44

0,27

R1028 230 44

0,40

R1028 240 44

0,75

R1028 250 44

1,20

Расшифровка условного обозначения

Линейное

Алюминий

Компактное

Ø12

С 2-мя

Уменьшенный

Нержавеющее

Заправлено

устройство

уплотнениями

радиальный зазор

смазкой

Дополнительную информацию по расшифровке условного обозначения см. на стр. 28.

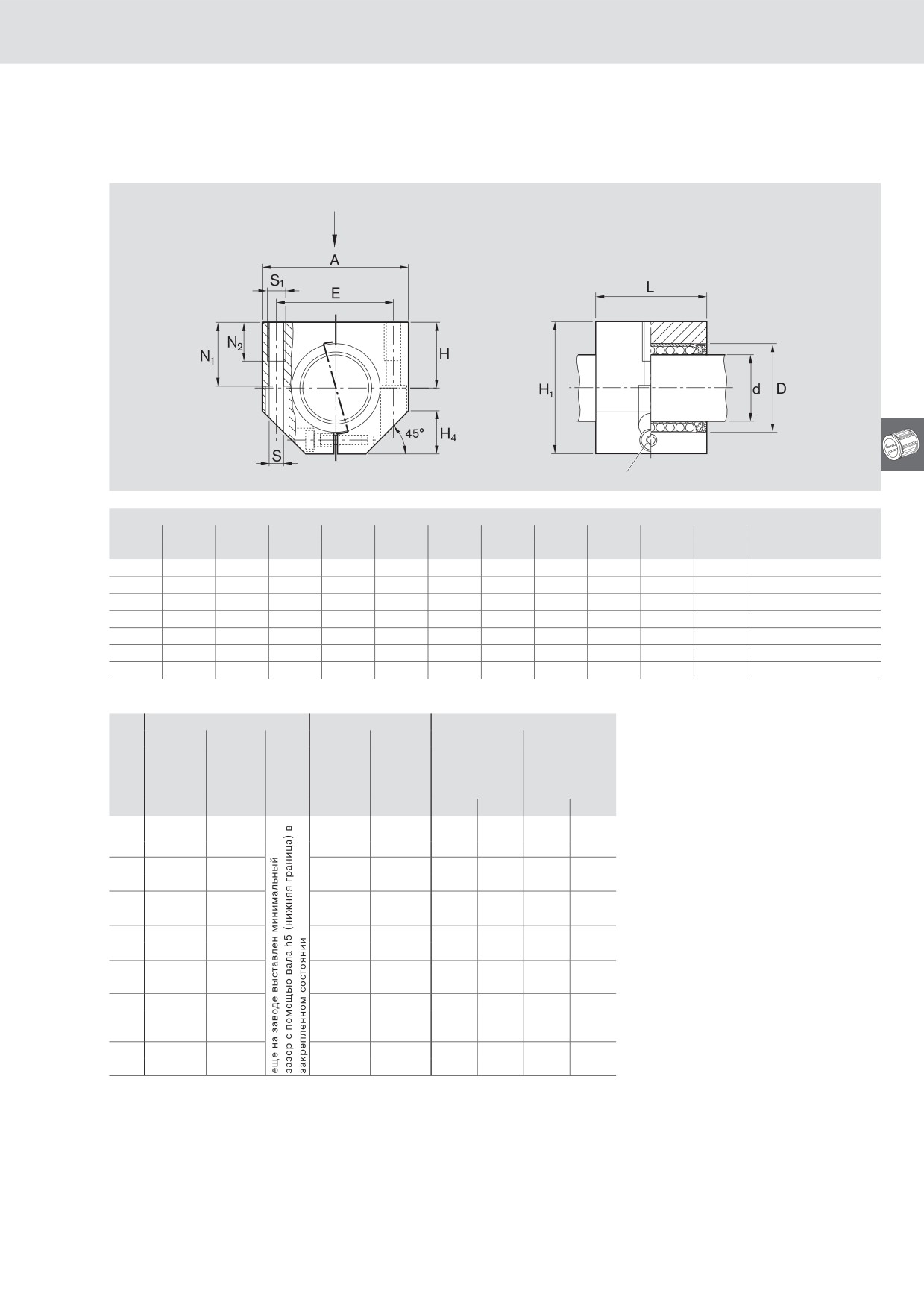

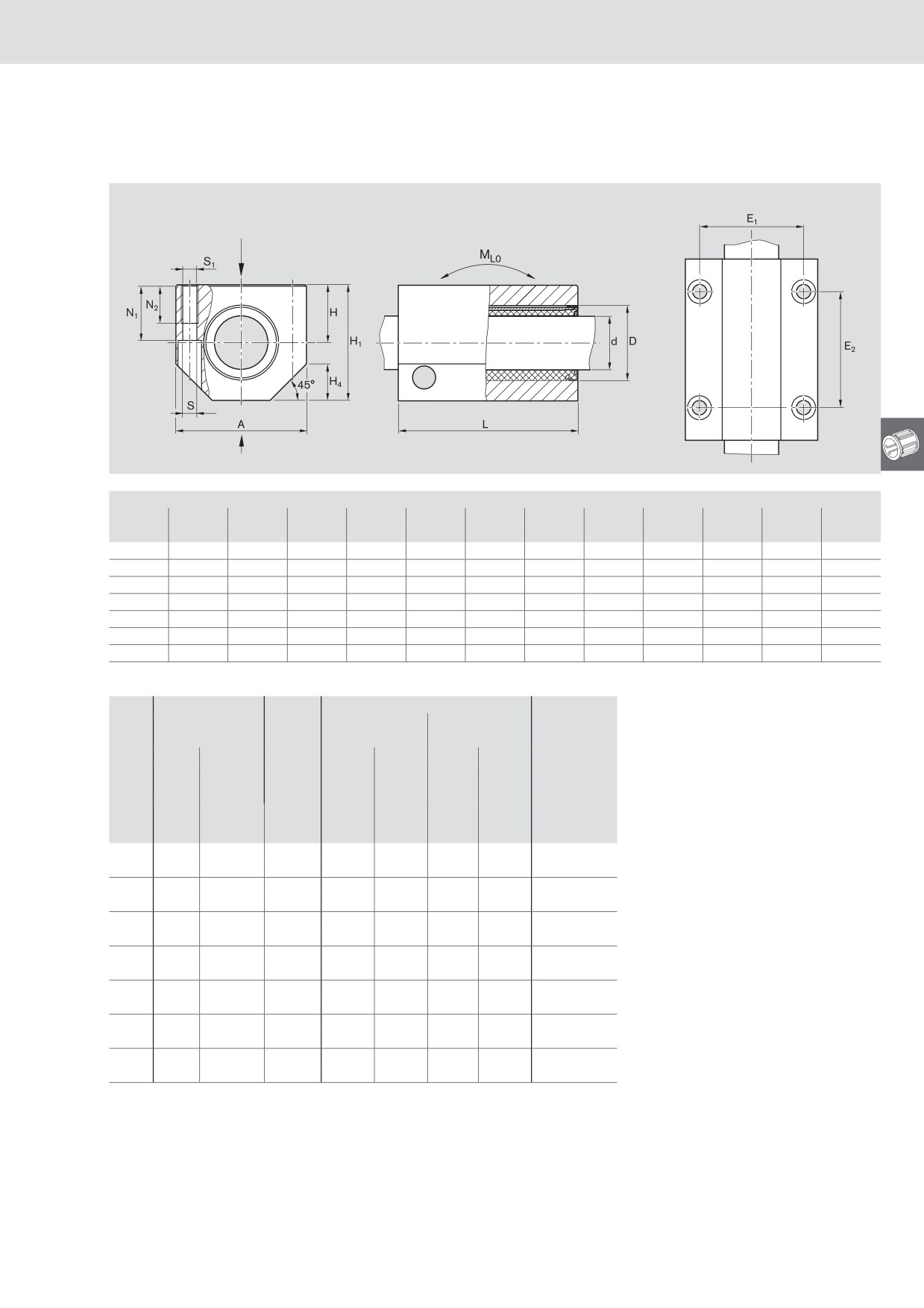

Размеры

Основное направление нагрузки

Размеры (мм)

Ø d

H₁

S¹⁾

S₁

N₁

N₂

H₄

SW (ширина зева)

±0,15

4,3

2,5

4,3

2,5

5,3

3,0

6,6

4,0

6,6

4,0

8,4

M10

5,0

103

10,5

M12

6,0

Ø d

Радиальный зазор (мкм)

Допуск на H²⁾(мкм)

Грузоподъемность³⁾ (Н)

1) Крепежные винты стандарта

R1027

R1028

R1027

R1028

обычные

нержавеющие

ISO 4762-8.8.

eLINE,

компакт-

2) Касается Ø d.

ные

втулки

3) Значения грузоподъемности

втулки

действительны для основного

(мм)

дин. C

стат. C₀

дин. C

стат. C₀

направления нагрузки.

+32

+24

+12

810

490

570

390

Если направление нагрузки

–24

-12

не соответствует основному

+32

+24

+12

1050

570

730

460

направлению, значения

–24

-12

грузоподъемности умножаются на

+33

+25

+13

1410

900

990

720

следующие коэффициенты:

-25

–1

-12

Ø d 12 и 16:

f = 0,90, f₀ = 0,86

+12

+36

+25

+13

2930

1950

2050

1560

-24

-12

Ø d от 20 до 50:

f = 0,79, f₀ = 0,68

+12

+36

+25

+13

3850

2790

2700

2230

-24

-12

+18

+42

+26

+14

6380

4650

4470

3720

-25

–1

-12

+42

+14

7180

5350

5030

4280

-1

–1

-12

Динамическая нагрузка определяется из расчета на длину хода 100 000 м.

При расчете для длины хода 50 000 м значения C согласно таблице

умножаются на 1,26.

Линейные устройства eLINE, компактные линейные устройства

Линейные устройства

Компактные линейные

eLINE, R1029

устройства, R1029

тандемные, закрытого

тандемные,

типа,обычные или

закрытого типа,обычные

нержавеющие

или нержавеющие

Конструкция

С двумя шариковыми втулками

- С двумя компактными шариковыми

eLINE

втулками

Прецизионный тандемный

- Прецизионный тандемный

корпус облегченной конструкции

(алюминий)

Со встроенными

- Со встроенными уплотнительными

уплотнительными кольцами

кольцами

С уменьшенным радиальным

- С нормальным радиальным зазором

зазором

- Заправлены смазкой Dynalub 510

Заправлены смазкой Dynalub 510

- Доступны в исполнении из

Доступны в исполнении из

нержавеющей стали KBC-NR

Вал

Номенклатурный номер линейного устройства eLINE

Масса

Ø d

с уменьшенным радиальным зазором, заправленного смазкой

обычное

нержавеющее

(мм)

LSACT-..-DD-RT-G

LSACT-..-DD-RT-NR-G

(кг)

R1029 251 44

R1029 251 34

0,17

R1029 252 44

R1029 252 34

0,24

R1029 253 44

R1029 253 34

0,31

R1029 254 44

R1029 254 34

0,57

R1029 255 44

R1029 255 34

0,80

R1029 256 44

R1029 256 34

1,54

Вал

Номенклатурный номер компактного линейного устройства

Масса

Ø d

eLINE, заправленное смазкой

обычное

нержавеющее

(мм)

LSACT-..-DD-G

LSACT- .. -DD-NR-G

(кг)

R1029 212 44

R1029 212 34

0,17

R1029 216 44

R1029 216 34

0,24

R1029 220 44

R1029 220 34

0,31

R1029 225 44

R1029 225 34

0,57

R1029 230 44

R1029 230 34

0,80

R1029 240 44

R1029 240 34

1,54

R1029 250 44

R1029 250 34

2,45

Расшифровка условного обозначения

Линейное

Алюминий

Компактное

Тандемное

Ø12

С 2-мя

Уменьшенный

Нержавеющее

Заправлено

устройство

уплотнениями

радиальный зазор

смазкой

Дополнительную информацию по расшифровке условного обозначения см. на стр. 28.

Размеры

Основное направление нагрузки

Размеры (мм)

Ø d

H₁

E₁

E₂

S¹⁾

S₁

N₁

N₂

H₄

±0,15

4,3

5,3

6,6

105

6,6

125

8,4

M10

103

145

100

10,5

M12

Ø d

Радиальный

Допуск

Грузоподъемность³⁾ (Н)

Допустимый

1) Крепежные винты стандарта

зазор (мкм)

на H²⁾

обычное

нержавеющее

продольный

ISO 4762-8.8.

Вал

момент

2) Касается Ø d.

R1029

(Нм)

3) Значения грузоподъемности

eLINE

Компакт-

стат.

действительны для основного

ная

втулка

направления нагрузки.

(мм)

(мкм)

дин. C

стат. C₀

дин. C

стат. C₀

M_Lo

Если направление нагрузки

не соответствует основному

направлению, значения

+32

+24

1310

980

920

780

грузоподъемности умножаются на

-24

следующие коэффициенты:

+32

+24

1700

1140

1180

920

-24

Ø d 12 и 16:

f = 0,90, f₀ = 0,86

+33

+25

2290

1800

1610

1440

-25

-1

Ø d от 20 до 50: f = 0,79, f₀ = 0,68

+12

+36

+25

4760

3900

3330

3120

-24

+12

+36

+25

6250

5580

4385

4460

103

-24

+18

+42

+26

10360

9300

7260

7440

204

-25

-1

+42

+14

11660

10700

8170

8560

271

-1

-12

Динамическая нагрузка определяется из расчета на длину хода 100 000 м.

При расчете для длины хода 50 000 м значения C согласно таблице

умножаются на 1,26.

Шариковые втулки «Супер» a и b

Обзор продукции

Преимущества

Шариковые втулки «Супер» a и b

с компенсацией несоосности или без нее

- Экономичные шариковые втулки с высокими

характеристиками

- Стальные вкладыши с шлифованными дорожками качения

и вход для шариков с усовершенствованной

скошенной лыской для непревзойденно плавного сбегания

шариков и продолжительного срока службы

- Шариковая втулка «Супер» a компенсирует прогиб вала и

несоосность.

- Шариковая втулка «Супер» b без компенсации несоосности

для передачи небольших продольных моментов в осевом

направлении

- Высокая технологическая скорость (до 5 м/с)

- Варианты с уплотнительными кольцами (встроенными или

установленными на входе) или без них

- Открытые шариковые втулки на валах со сплошной

опорной рейкой подходят для применения в особо тяжелых

условиях, которые могли бы привести к перекосу других

линейных направляющих из-за неточной конструкции

основания.

- Опциональное продольное уплотнение для открытых

шариковых втулок

- Линейные устройства с корпусом из алюминия или литого

чугуна

R0670

R0671

R0672

R0673

Втулки «Супер» a

Втулки «Супер» b

(закрытые)

(открытые)

(закрытые)

(открытые)

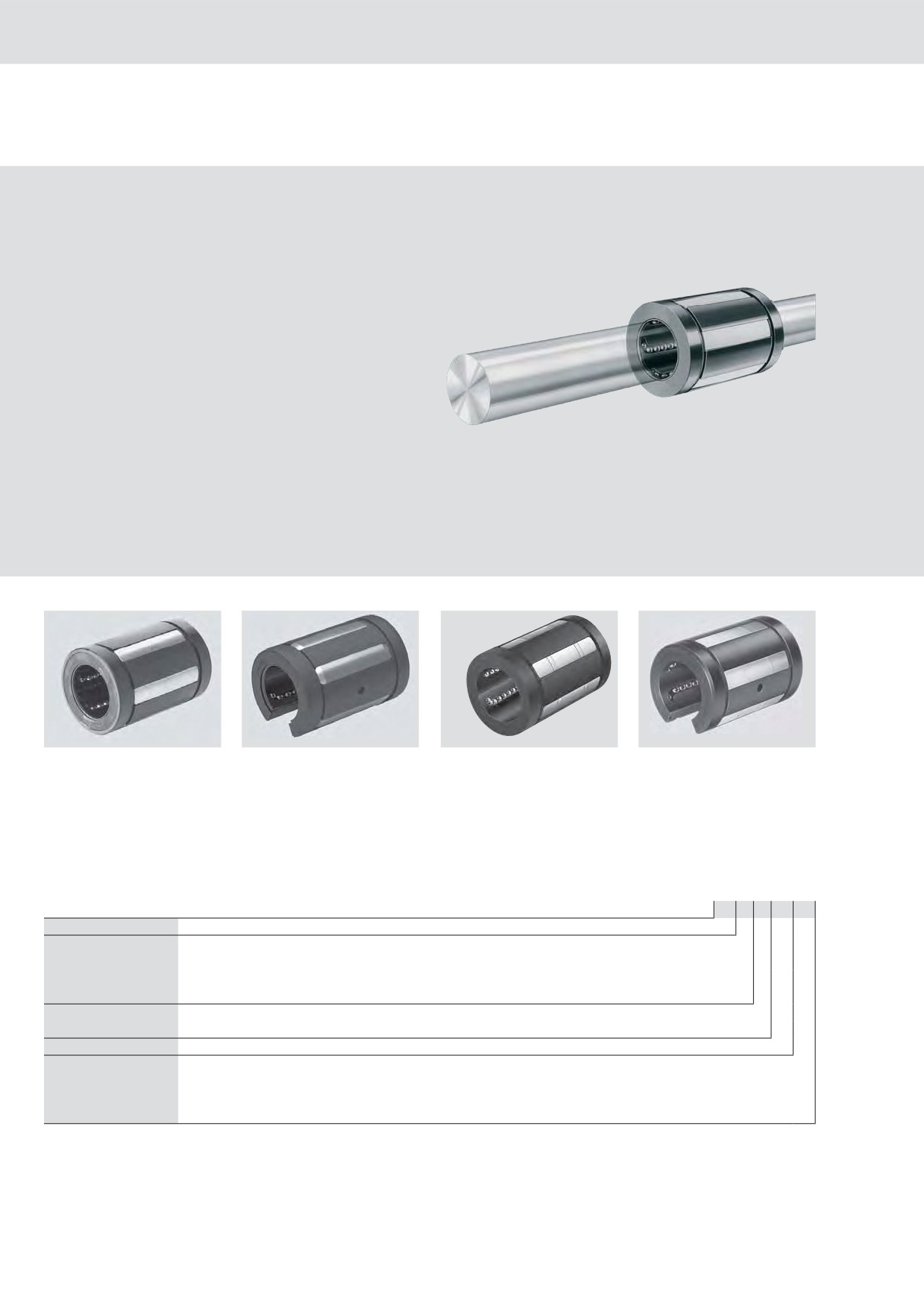

Расшифровка условного обозначения

Пример шариковой втулки:

Шариковая втулка «Супер» a

KBA-O-20-DD

Значение символов

Тип

Шариковая втулка

= KB

Серия

Втулка «Супер» a (с компенсацией

= A

несоосности)

Втулка «Супер» b (без компенсации

= B

несоосности)

Конструктивное

Закрытая

исполнение

Открытая

= O

Диаметр вала

Уплотнения

Полный комплект уплотнений

С 2-мя уплотнениями

С 1-м уплотнением

Без уплотнения

R1035

R1036

R1037

R1038

закрытые

закрытые, регулируемые

открытые

открытые, регулируемые

R1071

R1072

R1085

R1032

открытые сбоку

открытые сбоку,

закрытые

открытые, регулируемые

регулируемые

R1087

R1034

R1083

R1065

открытые

открытые, регулируемые

с фланцем

закрытые

R1066

R1067

R1068

R1081

закрытые, регулируемые

открытые

открытые, регулируемые

с фланцем

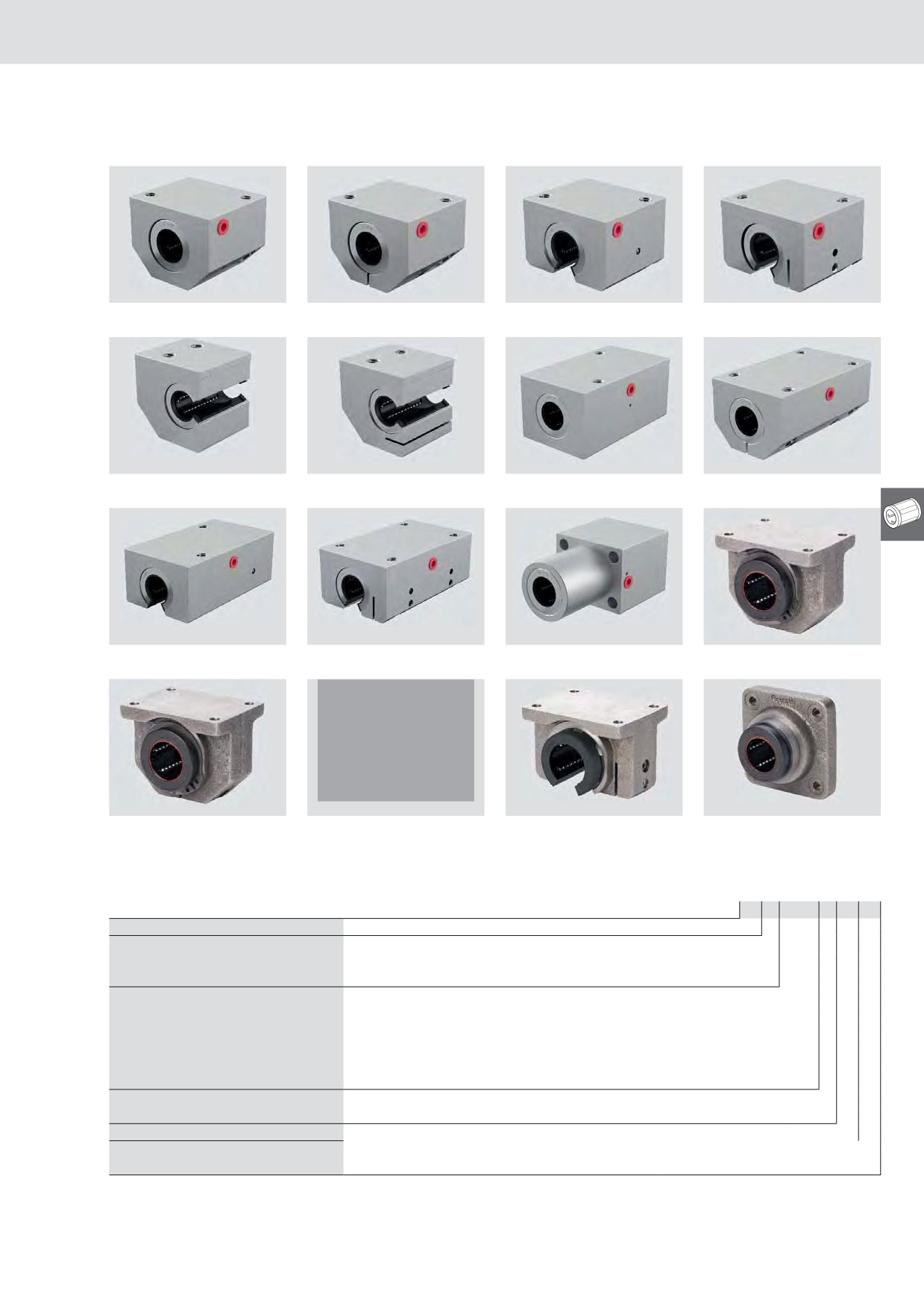

Пример линейного устройства:

Линейное устройство с шариковой втулкой «Супер» b

LSA-OE-B-20-DD-NR

Значение символов

O E

Тип

Линейное устройство

= LS

Материал (корпус) (только для

Алюминий

= A

линейного устройства)

Литой чугун

= G

Сталь

= S

Конструктивное исполнение

Закрытое

Открытое

= O

Открытое сбоку

= S

Регулируемое

= E

С фланцем

= F

Тандемное

= T

Серия

Втулка «Супер» a (с компенсацией несоосности)

= A

Втулка «Супер» b (без компенсации несоосности) = B

Диаметр вала

Уплотнения

С 2-мя уплотнениями

Без уплотнения

Шариковые втулки «Супер» a и b

Технические характеристики

Необходимо соблюдать общие технические правила, а также указания по

смазке и монтажу.

Шариковые втулки «Супер» поставляются как со встроенными, так и с отдельными

Уплотнение

уплотнительными кольцами. Отдельные уплотнительные кольца особенно

хорошо подходят для эксплуатации в условиях сильного загрязнения. При

очень сильном загрязнении требуется дополнительное уплотнение устройства

(например, гофрированный кожух, телескопический защитный экран).

Открытые шариковые втулки «Супер» также доступны в комплекте с полным

пакетом уплотнений (включая продольное уплотнение); в этом случае однако

повышается сила трения.

Трение

Коэффициенты трения μ смазанных

Вал

закрытые и открытые со встроенными

открытые

маслом шариковых втулок «Супер»

Ø d

уплотнительными кольцами

с полным комплектом уплотнений

Усилие

Сила трения¹⁾

Усилие

Сила трения¹⁾

составляют от 0,001 до 0,0025.

страгивания¹⁾

Наименьший коэффициент трения

(мм)

Норматив (Н)

обеспечивается при высокой нагрузке.

1,0

0,5

При невысоких нагрузках он может даже

превышать указанное значение.

1,5

0,8

Силы трения, возникающие в

2,0

1,0

шариковых втулках «Супер» со

3,0

1,5

встроенными с обеих сторон

4,5

2,0

уплотнительными кольцами без

6,0

2,5

радиальной нагрузки, показаны в

8,0

3,0

таблице.

10,0

4,0

Они зависят от скорости и смазки.

1) Для отдельных уплотнительных колец нужно умножить значения на

коэффициент 1,5.

Скорость

v_max

= 3 м/с

Возможна скорость до 5 м/с. Срок службы ограничен из-за повышенного

износа пластиковых деталей. По результатам тестирования втулки без отказов

выдерживают пробег от 50 до 100 · 10⁵ м.

Ускорение

a_max =

150 м/с²

от -10 ^°C до 80 ^°C

Рабочая температура

Выбрать грузоподъемность из приведенных значений в зависимости от монтажного

Влияние направления

положения (мин. или макс. грузоподъемность) и использовать их как основу для

нагрузки

расчета.

на грузоподъемность закрытых

Если направление нагрузки однозначно определено, и шариковую втулку можно

шариковых втулок «Супер»

установить в положение максимальной грузоподъемности (max.), то можно

использовать максимальные значения C_max (динамическая грузоподъемность) и C_0max

(статическая грузоподъемность).

Если невозможно произвести направленный монтаж или определить направление

нагрузки, то следует исходить из минимальных значений грузоподъемности.

на грузоподъемность открытых

Значения грузоподъемности C и C₀ действительны для основного

шариковых втулок «Супер»

направления нагрузки ® = 0^°. Для всех других направлений нагрузки

значения грузоподъемности умножаются на коэффициенты f® (динамическая

грузоподъемность C) или f®₀(статическая грузоподъемность C₀).

За счет направленного монтажа шариковых втулок «Супер» можно предотвратить

снижение грузоподъемности (см. открытые сбоку линейные устройства).

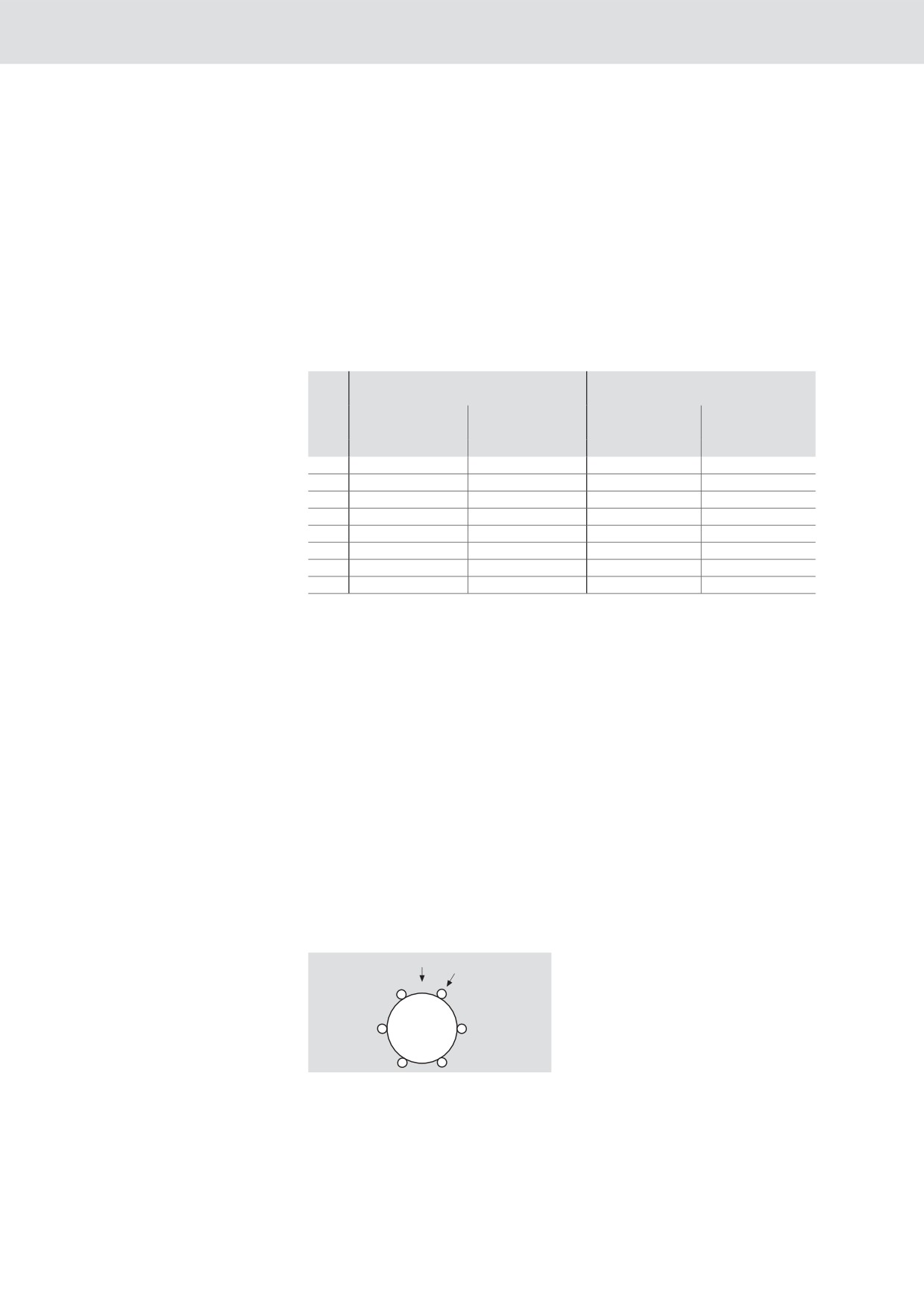

Коэффициенты направления нагрузки

0°

1,0

30°

330°

0,8

60°

300°

0,6

0,4

90°

270°

120°

240°

150°

210°

180°

Вала диаметром 12

Вал диаметром 16

0°

30°

1,3

330°

60°

0,8

300°

0,6

0,4

90°

270°

120°

240°

150°

210°

180°

Вал диаметром 20 и 25

Вал диаметром от 30 до 50

Шариковые втулки «Супер» a и b

Технические характеристики

При коротком ходе срок службы валов меньше, чем срок службы

Снижение

шариковых втулок «Супер».

грузоподъемности при

Поэтому приведенные в таблицах значения грузоподъемности C

коротком ходе

необходимо умножить на коэффициент f_s.

Ход (мм)

Если на шариковую втулку «Супер» a действует нагрузка F > 0,5 x C, то

Снижение

динамическая грузоподъемность C снижается.

грузоподъемности при

высокой нагрузке

Компенсация несоосности стальных вкладышей и шлифованные

Компенсация несоосности

дорожки качения способствуют особо плавному ходу. График движения

Шариковая втулка «Супер» a

позволяет сравнить втулку «Супер» с традиционными шариковыми

втулками. За основу для примера взята нагрузка 800 Н и отклонение от

соосности ок. 8´ (в результате прогиба вала).

Шариковая втулка «Супер» a

Традиционная шариковая втулка

Вал диаметром 20

Путь

Технологическая скорость 0,3 мм/с

Для компенсации несоосности как минимум один вал направляющей

должен быть оснащен двумя шариковыми втулками «Супер».

Для эксплуатации с водными СОЖ рекомендуется использовать

Эксплуатация в особых

следующие типы шариковых втулок:

условиях

- Стандартные шариковые втулки

При постоянной эксплуатации в сырых или влажных условиях (водяной

пар, конденсат) рекомендуется использовать следующие устойчивые к

коррозии типы шариковых втулок с деталями из нержавеющей стали

стандарта ISO 683-17 / EN 10088:

- Сегментная шариковая втулка (исполнение из нержавеющей стали)

- Шариковая втулка eLINE (исполнение из нержавеющей стали)

- Компактная шариковая втулка (исполнение из нержавеющей стали)

- Стандартная шариковая втулка (исполнение из нержавеющей стали)

Монтаж

Радиальный зазор

Указанные в таблицах значения радиального зазора были определены

на основании статистических данных и соответствуют тем значениям,

которые могут достигаться на практике.

Регулировка радиального зазора

Радиальный зазор регулируется на всех втулках. Если, например,

требуется беззазорная направляющая, то радиальный зазор шариковой

втулки нужно уменьшить с помощью установочного винта на корпусе

(см. также линейные устройства) так, чтобы при вращении вала

ощущалось легкое сопротивление.

Регулировка преднатяга

Если монтажная ситуация не исключает возможность вибрации,

установочный винт необходимо зафиксировать после выполнения

регулировки.

Для обеспечения предварительного натяга вышеописанная регулировка

выполняется с помощью установочного вала, мощность которого ниже

на величину преднатяга.

Шариковые втулки «Супер» a и b

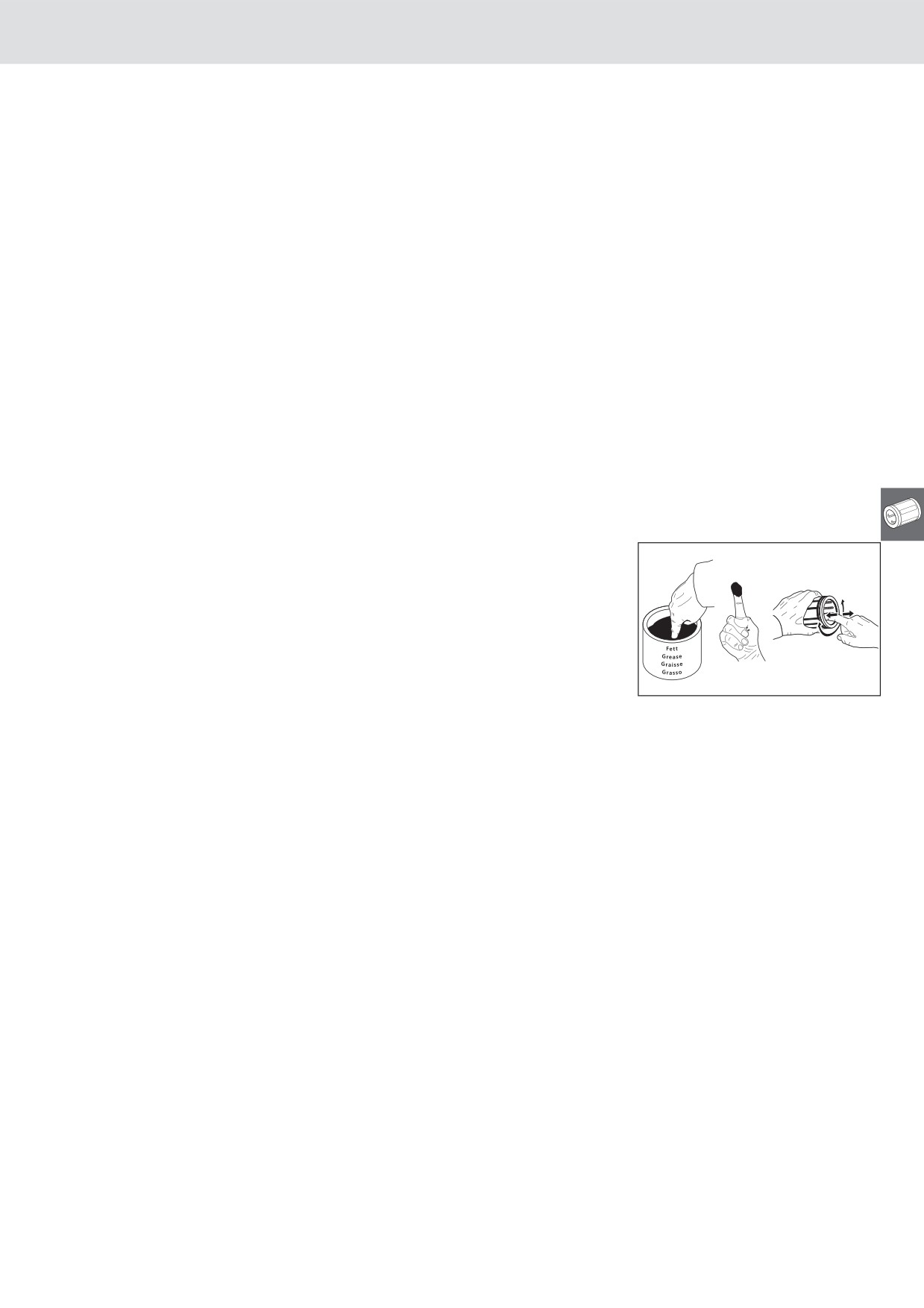

Первичная смазка

не проходят первичную смазку.

Смазать шариковые втулки

перед вводом в эксплуатацию,

см. «Первичная смазка» раздел

«Указание» на стр. <OV>.

Срок службы указан исходя из

того, заправлены ли шариковые

втулки изначально смазкой или

требуют дополнительной смазки.

Шариковые втулки «Супер» a и b

Корпусы заказчика

Рекомендованные допуски на диаметр отверстия в корпусе D:

Зазор для эксплуатации в любых обычных условиях

Минимальный зазор для эксплуатации в условиях переменной нагрузки

Легкий преднатяг для эксплуатации в условиях вибрации или сильного ускорения

Следует учитывать значения радиального зазора (вал/отверстие), приведенные в соответствующих таблицах.

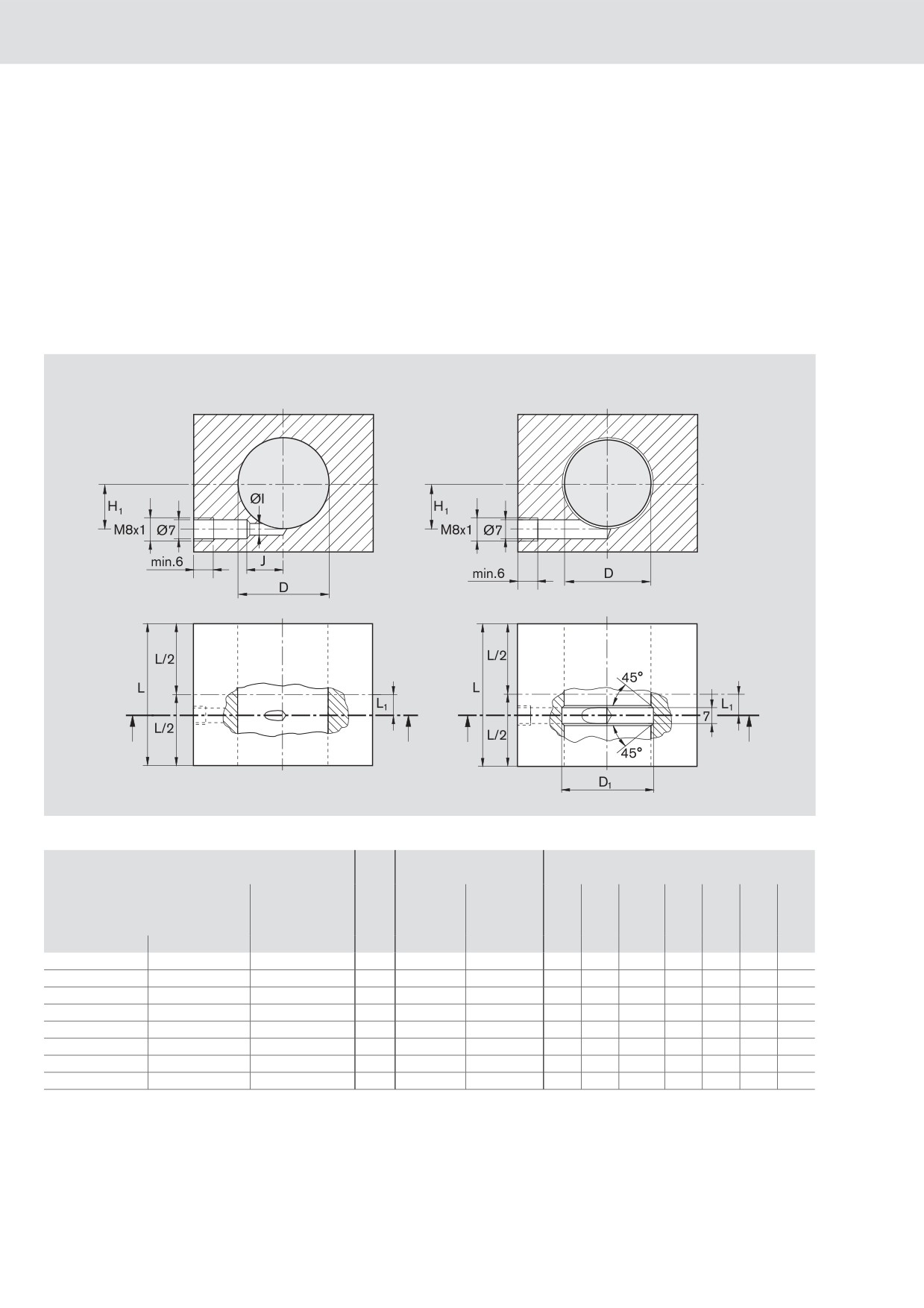

Смазочная канавка и смазочное отверстие для шариковых втулок «Супер» a, b,

закрытых - с установленными на входе уплотнительными кольцами

Диаметр вала

10, 12, 16, 20

25, 30, 40, 50

Показанные на рисунке смазочные каналы рассчитаны на использование пластичной смазки, см. раздел

«Указание» на стр. <OV>.

Номенклатурный номер

Вал

Объемы смазочного

Размеры (мм)

Ø d

материала¹⁾ (см³)

Шариковые втулки «Супер»

Уплотни-

Первич-

Дополни-

тельные

ная

тельная

кольца

смазка

(мм)

L₁

H₁

L(min)

D₁

ØI

R0670 010 00

R0672 010 00

R1331 610 00

1,3

0,4

7,5

6,0

11,5

R0670 012 00

R0672 012 00

R1331 612 00

1,6

0,5

9,0

8,0

13,0

R0670 016 00

R0672 016 00

R1331 616 00

1,6

0,5

10,0

12,0

18,0

R0670 020 00

R0672 020 00

R1331 620 00

3,5

1,1

13,5

15,0

15,5

R0670 025 00

R0672 025 00

R1331 625 00

5,5

1,7

18,5

20,0

R0670 030 00

R0672 030 00

R1331 630 00

8,0

2,4

23,5

R0670 040 00

R0672 040 00

R1331 640 00

14,0

4,2

27,5

31,0

R0670 050 00

R0672 050 00

R1331 650 00

24,0

7,2

34,5

37,5

113

1) Макс. заправочные объемы для шариковых втулок Rexroth в корпусе.

Указанные заправочные объемы для первичной и дополнительной смазки касаются линейных устройств R1035 / R1036.

При использовании корпуса заказчика со смазочными канавками и отверстиями отличающихся размеров заправочные

объемы для первичной смазки могут отличаться.

Фиксация

Шариковые втулки «Супер»

закрытые

- предохранительные кольца

- металлическая капсула

- уплотнительное кольцо с

металлической капсулой

Фиксация с помощью предохранительных колец

Фиксация с помощью предохранительных

- специальная конструкция

в соответствии с DIN 471

колец в соответствии с DIN 472

Вал

Предохранительные кольца DIN 471

Предохранительные кольца DIN 472

Ø d

(мм)

Номенклатурный номер

Размеры (мм)

Номенклатурный номер

Размеры (мм)

R3410 763 00

19 x 1,2

R3410 221 00

19 x 1

R3410 714 00

22 x 1,2

R3410 209 00

22 x 1

R3410 715 00

27 x 1,2¹⁾

R3410 210 00

26 x 1,2

R3410 716 00

33 x 1,5¹⁾

R3410 211 00

32 x 1,2

R3410 717 00

42 x 1,75

R3410 212 00

40 x 1,75

R3410 718 00

48 x 1,75

R3410 213 00

47 x 1,75

R3410 719 00

62 x 2

R3410 214 00

62 x 2

R3410 720 00

75 x 2,5

R3410 215 00

75 x 2,5

1) Не по стандарту DIN 471.

Фиксация с помощью уплотнительного

Осевая фиксация винтами

Фиксация с помощью металлической

кольца в металлической капсуле

и стопорными шайбами

капсулы

Закрытые уплотнительные кольца

Уплотнительное кольцо Металлическая капсула

Конструкция:

- металлическая капсула,

оцинкованная

- эластомерное уплотнительное кольцо

Вал

Размеры (мм)

Уплотнительные кольца

Металлические капсулы

Ø d

b₁

b₂

Номенклатурный

Масса

Номенклатурный

Масса

номер

Закрытые металлические капсулы

(мм)

+0,3

+0,5

(г)

Материал: оцинкованная сталь

R1331 610 00

1,1

R0901 184 00

0,64

R1331 612 00

1,6

R0901 074 00

0,94

R1331 616 00

2,0

R0901 075 00

1,20

R1331 620 00

4,5

R0901 076 00

3,00

R1331 625 00

6,6

R0901 077 00

4,20

R1331 630 00

9,3

R0901 078 00

5,30

R1331 640 00

17,0

R0901 079 00

9,20

R1331 650 00

24,0

R0901 115 00

13,60

2) Наружный диаметр D выполнен с припуском ок. 0,1 мм. Дополнительная

фиксация не требуется.

содержание .. 1 2 3 4 ..
