Wittenstein Планетарные редукторы с малым угловым люфтом. Каталог изделий (2014-2015 год) - часть 1

Каталог изделий

2014/2015

Планетарные редукторы с

малым угловым люфтом



Угловой серворедуктор



Системные решения



Комплектующие

2014  год  проходит  под  знаком  30-летия  истории  нашего
предприятия. Создав фирму alpha getriebebau GmbH, Манфред
Виттенштейн  заложил  в  1984  году  основу  для  сегодняшней
компании  WITTENSTEIN  alpha  GmbH.  Изменилось  название
компании,  но  качества,  способствующие  успеху,  остались
неизменными  и  по  сей  день.  Наши  клиенты  знают,  на  кого
они  могут  положиться  вот  уже  много  лет:  на  предприятие,
лидирующее в области инноваций, а также консультирования,
технологии и качества.

Но как достичь лидирующих позиций на рынке и удержать их?
Прежде всего за счет неукротимой воли каждого сотрудника к
инженерно-техническому совершенству.

Благодаря  efficiency  engineering  компания  WITTENSTEIN  al

-

pha объединяет многие из своих неповторимых характеристик
в пример, достойный подражания. Понятие efficency enginee

-

ring означает для нас эффективные процессы и эффективные
продукты. Поэтому в центре внимания находится не только КПД
отдельных  компонентов,  но  и  совокупность  всех  требований
клиентов.  Позвольте  привести  только  пару  примеров:
новая  концепция  монтажа  зубчатой  рейки,  позволяющая
сэкономить  до  50 %  времени  при  монтаже,  а  также  новая
серия Hygiene Design первых в мире планетарных редукторов,
сертифицированных согласно EHEDG.

Мы обещаем Вам: также и в будущем мы будем делать только
то,  что  так  успешно  выполняли  основатели  WITTENSTEIN
gruppe:  утверждать  мировые  лидирующие  позиции  своей
абсолютной  волей  к  внедрению  инноваций  и  тем  самым
устанавливать  мировые  стандарты  в  области  создания
приводных систем.

Убедитесь в этом сами!

Руководство компании WITTENSTEIN alpha GmbH

Дорогие клиенты,

WITTENSTEIN – Products that know no limits

Automation · Robotics · Aerospace Industry · Medical technology · Vehicle technology · Crude oil exploration · Simulation

04.07.11   15:15

WITTENSTEIN  —  применение  без  границ.

  Высокоточные  приводные  системы  для  различных  областей:  приводы  ·

электроника · станки · производственные системы· робототехника, автоматизация, манипуляторы · текстильные, печат

-

ные и бумагоделательные машины,· лазерные установки, стекло- и деревообрабатывающее оборудование · машины
для пищевой промышленности и упаковочные машины  пневматика · полупроводниковая индустрия · линейные системы ·
авиация и космонавтика · экстремальные условия окружающей среды (такие как высокие температуры, сверхвакуум) ·
 поиски нефти · медицинская техника · фармацевтика · компоненты для гоночных спортивных автомобилей · автомо

-

бильная и шинная промышленность · оптические носители · транспортная техника · оборонная промышленность

Группа WITTENSTEIN

Разработка узкоспециализированных областей в рамках

одного предприятия

Привод, системы управле-
ния и регулирования

 — это

области, в которых необходи

-

ма максимальная точность.
При этом продукты компании
WITTENSTEIN alpha устанав

-

ливают новые критерии на
мировом рынке машиностро

-

ения и приводных систем.
От планетарных редукторов
с малым угловым люфтом,
угловых серворедукторов
и комплексных приводных
систем до обширного про

-

граммного обеспечения
cymex

®

 и компетентных

технических консультаций:
компания WITTENSTEIN
alpha дает новое определе

-

ние точности.

Компания WITTENSTEIN
electronics разрабатывает,
производит и продает

элек-

тронные и программные
компоненты

 для комплекс

-

ных мехатронных систем
приводов, поддерживая таким
образом развитие собствен

-

ной новаторской технологии.
Интеллектуальные и энерго

-

эффективные электронные
компоненты отличаются
непревзойденной удельной
мощностью и превосходным
уровнем надежности, а также
могут функционировать
в экстремальных условиях
окружающей среды.

Здесь объединение различных
областей демонстрирует свое
новаторское назначение: оно
является определяющим
фактором дальнейшего
повышения удельной мощно

-

сти и динамичности. Компания
WITTENSTEIN motion control
GmbH разрабатывает принося

-

щие заказчикам огромную
пользу

мехатронные систе-

мы приводов

на надежной

основе изделий группы
WITTENSTEIN. В экстремаль

-

ных условиях применения
электромеханические сервоси

-

стемы особенно четко
демонстрируют свои свойства,
в том числе управляемость,
точность, функциональность,
надежность и прочность.

Исключительная удельная
мощность и динамичность,
низкий вес и высочайшая
надежность характеризуют

серводвигатели

 компании

WITTENSTEIN cyber motor
GmbH. Индивидуальная под

-

гонка двигателей позволяет
добиться повышения произво

-

дительности и максимального
срока службы. Специально
разработанные материалы
позволяют применять двига

-

тели даже в экстремальных
условиях окружающей среды,
в частности в сверхвысоком
вакууме, в радиоактивной
среде, а также при высокой
температуре.

8

Вместе  с  дочерними  предприятиями  компания  WITTENSTEIN  AG  работает  в

восьми

новаторских областях:

 серворедукторы, системы сервоприводов, медицинская техника,

миниатюрные  сервоустройства,  новаторские  технологии  в  области  зубчатых  передач,
вращающиеся  и  линейные  системы  исполнительных  органов,  нанотехнологии,  а  также
электронные устройства и компоненты программного обеспечения для приводных систем.

Во  всем  мире  в  штате  компании  WITTENSTEIN  AG  состоят  около  1800  сотрудников,
дочерние компании и представительства расположены более чем в 40 странах.

WITTENSTEIN
во всем мире

Всегда там, где нужно.
Большая сеть магазинов
и сервисных центров по
всему миру обеспечивает
быстрое получение не

-

обходимых компонентов
и компетентную поддержку.

Интеллект очаровывает, вос

-

хищает и открывает абсолют

-

но новые пути. Новаторское
медицинское оборудование
от компании WITTENSTEIN
intens GmbH,

в особенности

интеллектуальные имплан-
таты,

 применяется именно

в таких случаях. Так, напри

-

мер, FITBONE

®

 (используется

во всем мире) на сегодняшний
день является единственным
полностью имплантируемым
мехатронным штифтом для
удлинения костей, регули

-

руемым и управляемым при
помощи интеллектуальной
техники. Интеллект, значение
которого учитывается на всех
этапах разработки вплоть до
готового изделия.

При проектировании,
 изготовлении, проверке или
тестировании — в процес

-

се разработки новаторских
зубчатых зацеплений компания
WITTENSTEIN bastian GmbH
всегда учитывает индивидуаль

-

ные требования соответству

-

ющих областей применения.
Так появляются

действу-

ющие решения.

 Компания

WITTENSTEIN bastian GmbH
ежедневно разрабатывает
новый подход к индивиду

-

альности благодаря своей
открытости к инновациям
и готовности идти абсолютно
новыми путями.

Максимальная эффективность
при минимальном весе — в ави

-

ационно-космической отрасли
эффективность играет реша

-

ющую роль. Поэтому мощные
системы актуаторов от компа

-

нии WITTENSTEIN aerospace
& simulation GmbH сочетают
высокое качество с уникальной
компактной конструкцией.
Высокоэффективные системы
применяются, в частности,

в самолетах Airbus А380,
а также в учебных самолетах
и симуляторах.



—

создавать

будущее

Во всем мире attocube
systems является желанным
партнером для ведущих
научных лабораторий
и специализируется на
совокупных системных
решениях для сложных
случаев применения в
области нанотехнологии.
Предприятие разрабатывает
и производит уникальное в
мире семейство изделий,
в которое входят системы

нанопозиционирования,
удаленные датчики,
криостаты и полные
системы микроскопов,

которые дают надежные и
точные результаты даже
на грани физически и
технически возможного.

Продукты WITTENSTEIN alpha устанавливают новые

критерии на мировом рынке

для машиностроения и приводных систем

Прислушаться,  понять,  рассчитать,
оптимизировать и представить клиен

-

там готовое решение — техническая
разработка  продуктов  WITTENSTEIN
alpha  начинается  очень  рано  и  еще
долго  не  заканчивается  даже  после
успешного преобразования.

Исследование,

разработка,

производство и

реализация…

… и все это одна



компания!

Планетарные редукторы с малым

угловым люфтом

Системные решения

Разработка программного

обеспечения

Первый планетарный редуктор с малым угловым люфтом

30-летний опыт



Являясь

одним

из

немногих

производителей

механических

систем приводов во всем мире, наша
компания  объединяет  в  рамках
одного  предприятия  все  знания  и
возможности,  которые  являются
основой

для

интегрированной

технической разработки.

3 x 1 = 1

 или «Одно целое больше,чем сумма частей!»

alpha

Отраслевая компетентность

Робототехника, автоматизация и манипуляция



Различные серворедукторы и механические приводные системы (от экономичных

до высокотехнологичных серий) для роботов всевозможных исполнений, а также

для дополнительных осей, например осей подачи и манипуляции обрабатывае

-

мых деталей.

Станки и производственные системы

Исключительно высокая точность, надежность процессов и производительность

благодаря  механическим  системным  решениям,  выдерживающим  высокую  на

-

грузку,  практически  без  угловых  люфтов  и  обладающим  жесткостью  при  круче

-

нии, в частности, в подающих, поворотных и вспомогательных осях.

Деревообрабатывающие машины

Механические  системы  (например,  редукторы  с  шестерней/зубчатой  рейкой)

в  сочетании  с  обширными  техническими  знаниями  и  консультациями  на  месте

для обеспечения оптимального качества изделия и его рентабельности.

Печатные и бумагоделательные машины

Новаторские редукторы обладают повышенным числом оборотов, максимально

равномерным ходом и неизменной точностью — идеальное решение для высоко

-

качественной печати или иного постоянного применения. Дополнительные вари

-

анты оснащения: встроенная система датчиков для контроля натяжения полотна

и аналогичных параметров.

Большая сеть магазинов и сервисных центров по всему миру обеспечивает быстрое
получение  необходимых  компонентов  и  компетентную  поддержку.  Многолетний
опыт  позволяет  нашим  экспертам  успешно  консультировать  клиентов  в  самых
различных областях.

Машины для пищевой промышленности и упаковочные станки

Максимальная тактовая частота, рентабельность и гибкость машин благодаря
программе поставок редукторов для всех осей упаковочных устройств, включая
модели приводов, устойчивые к коррозии.

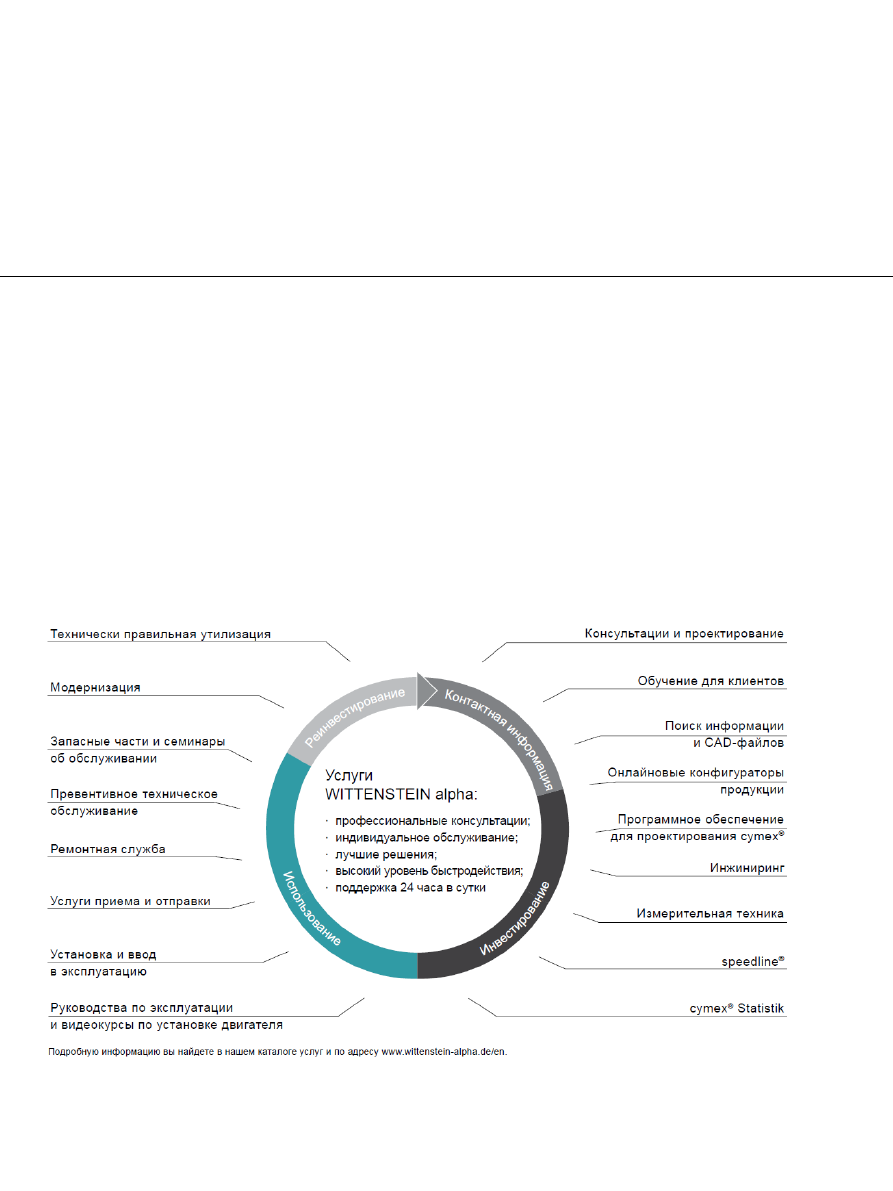

Услуги компании WITTENSTEIN alpha

Индивидуальная поддержка на любой

стадии взаимодействия

Вдохновленные инновацион

-

ными и эффективными

системными решениями

Концепция  обслуживания  компании
WITTENSTEIN  alpha  устанавливает
новые  стандарты  теперь  и  в  обла

-

сти  работы  с  клиентами.  Мы  всегда
к  вашим  услугам,  начиная  с  первой
идеи  и  на  протяжении  всего  жиз

-

ненного  цикла  вашего  приложения.
Разветвленная  система  консульта

-

ционных  центров  по  всему  миру  по

-

могает клиентам реализовать самые
смелые  намерения  благодаря  наше

-

му  многолетнему  опыту,  разнообраз

-

ным  инструментам  проектирования
и  индивидуальным  услугам  в  сфере
инжиниринга.  Высокий  уровень  бы

-

стродействия  в  области  логистики  и

speedline

®

,  а  также  консультирова

-

ние  на  месте  при  установке  и  вводе

в эксплуатацию механических систем
надолго  дадут  вам  преимущество
перед  конкурентами.  В  области  по

-

слепродажных услуг высококвалифи

-

цированные  и  увлеченные  сотрудни

-

ки  наших  сервисных  центров  готовы
лично помочь вам 24 часа в сутки.
Если речь идет о работе с клиентами,

то с нами вы в надежных руках!

Консультации и

проектирование

Мы всегда рядом

с вами

Инжиниринг

Ваши требования

приводят нас в

движение

Консультирование — это опыт

Наша компетентность



Личное  консультирование  по  вопросам  приводной
техники, индивидуальный подход к клиентам, а также
все  темы,  касающиеся  процессов  и  редукторов.
Воспользуйтесь  нашими  знаниями,  обратившись  в
один из сервисных центров по всему миру.

Преимущества для заказчиков:

 · профессиональные консультации;
 · личный контакт;
 · лучшие решения благодаря грамотному;
 · расчету приложений и проектированию приводов.

Ваша выгода:

 ·  повышение надежности при выборе привода для сложных

случаев применения;

 ·  уменьшение затрат на разработку благодаря экономии

времени;

 · повышение уровня надежности машин и процессов;
 · повышение эффективности и производительности;
 · индивидуальное обслуживание при проектировании.

Системная компетентность

 · Комплексное рассмотрение с различных точек зрения
 · Многокорпусное моделирование (2D)
 · Многокорпусное моделирование (3D)
 · Оптимизация дизайна движения

Детальное знание конструкции

 · Проектирование зубчатых зацеплений
 · Проектирование валов и подшипников
 · Расчет методом конечных элементов
 · Консультации по проектам и конструктивная поддержка

Широкая компетентность



в расчетах и моделировании

Онлайн-инструменты

Бесплатно в любое время

Поиск информации и CAD-

файлов

Нужная информация легко и

быстро



Благодаря  Info  &  CAD  Finder  Вы  в

несколько  кликов  найдете  нужный

Вам  продукт.  Вы  найдете  здесь

рабочие

характеристики,

CAD-

файлы, руководства по эксплуатации

и инструкции по установке двигателя.

Интуитивно  понятное  меню  очень

легко  использовать:  необходимо

выбрать

соответствующие

компоненты и запросить необходимые

данные.

Преимущества для заказчиков:

 ·  корректирование геометрии с

двигателем в режиме онлайн;

 · простой и понятный выбор;
 ·  составление полного заказа;
 ·  документация для выбранного

продукта;

 ·  трехмерная анимация выбранного

решения.

Инструментом поиска информации и CAD-файлов

можно воспользоваться бесплатно по адресу

http://www.wittenstein-alpha.de/en/
info-and-cad-finder

Онлайновым конфигуратором продукции можно

воспользоваться бесплатно по адресу:

http://www.wittenstein-alpha.de/en/product-
configurator

Онлайновые конфигураторы

продукции

Конфигурация Вашего применения

с учетом Ваших параметров



Вы  ищете  приводное  решение  для

вашего  применения:  при  помощи

наших  конфигураторов  продукции

мы поддержим вас шаг за шагом при

выборе решения.

Преимущества для заказчиков:

 ·  оптимизировано для быстрого

и эффективного выбора;

 · интуитивно понятное меню;
 ·  онлайн-корректирование геометрии

между двигателем и редуктором;

 ·  доступность информации

о применении.

Мы предлагаем Вам различные

онлайн-конфигураторы

продукции:

 ·  Редуктор – двигатель -

конфигуратор:
у вас есть определенное
требование и вы хотели бы
сначала выбрать редуктор, а затем
подходящий к нему двигатель.

 ·  Двигатель - редуктор -

конфигуратор:
Вы знаете, какой двигатель Вы
хотели бы использовать или
хотели бы сначала его выбрать.
Затем Вы ищете к выбранному
двигателю подходящий редуктор,
соответствующий Вашим
требованиям.

 ·  Конфигуратор зубчатой рейки

и шестерни:
подберите для вашей реечно-
шестеренной системы подходящие
компоненты.

14

cymex

®

 3

(

cy

ber

 m

otion

 ex

plorer)



—

проектирование совокупной

приводной системы

cymex

®

-семинары

Мы  предлагаем  нашим  клиентам  регулярное
участие в семинарах cymex

®

. С удовольствием

представляем  наши  секреты  производства
при  расчете  применений  и  проектировании
приводов.

В  случае  заинтересованности  в  участии  в
семинарах cymex

®

 или семинарах по продуктам

обратитесь  к  уполномоченному  инженеру
отдела реализации или направьте электронное
письмо по адресу:

tech-schulung@wittenstein.de

Преимущества для заказчиков:

 ·  простое и точное проектирование благодаря предварительно

заданным стандартным применениям;

 ·  учет всех параметров применения, заданных пользователем;
 ·  cymex

®

 Motion Profiler для составления простых, а также

сложных профилей движения и нагрузки;

 ·  функции импорта профилей движения из SAM, Excel, ASCII;
 ·  базы данных со всеми изделиями WITTENSTEIN alpha, а

также 11 000 двигателей всех известных производителей;

 ·  визуализация распределения нагрузок для всех важных

параметров компонентов в приводной системе;

 ·  автономный генератор CAD-файлов: 3D-файлы редукторов

со всеми подсоединяемыми частями;

 · техническая расчетная документация.

15

Служба самовывоза

и доставки

Логистическое решение

по индивидуальной мерке

speedline

®



Мы задаем темп

Быстрота требует гибкости

Мы берем на себя
всю пересылку вместо вас

Мы обеспечиваем поставку с завода стандарт

-

ных серий SP

+

, TP

+

 и LP

+

 третьего поколения на

приятных условиях в течение 24 или 48 часов*.
Теперь  и  вы  можете  воспользоваться  преиму

-

ществами  быстрой  доставки  наших  червячных
серворедукторов V-Drive

+

.

В условиях дефицита времени мы позаботимся

о  моментальном  и  технически  грамотном  вы

-

возе  товара,  а  также  скорейшей  доставке  нуж

-

ного  привода.  Воспользуйтесь  нашими  услуга

-

ми доставки также в случае заказа по speedline

®

.

Преимущества для заказчиков:



·

 быстрая и оперативная реализация идей
благодаря высокой гибкости;



·

 минимальное время выполнения заказа
и скорейшее реагирование в экстренном
случае;



·

 максимальная уверенность благодаря про

-

зрачному потоку информации и надежному
производственному процессу.

Преимущества для заказчиков:



·

 сокращение расходов благодаря минимиза

-

ции времени простоя;



·

 профессиональная организация логистики;



·

 сокращение транспортных рисков благодаря
прямой доставке на адрес клиента.

Service

quick

reliable

efficient

capable

«Для исключительно продолжительного

использования, управления инновациями и
качеством в производственной практике, а

также подтвержденного достижения успеха в

бизнесе».

Сервис для клиентов

Отлично налаженный сервис из

первых рук!

Наше предложение —
это ваша выгода:



·

 установка и ввод в эксплуатацию,
профессиональная поддержка
для надежного старта;



·

 ремонтная служба,
ремонт по индивидуальной мерке;



·

 ремонтная служба speedline

®

—

быстрый ремонт проверенного
качества;



·

 превентивное техническое обслу

-

живание, высокие нагрузки требуют
максимальной надежности;



·

 предоставление запасных частей,
быстро, легко и оригинально;



·

 модернизация, модернизация в соот

-

ветствии с областью применения;



·

 технически правильная утилизация,
без вреда для экологии.

Горячая линия
сервисной службы
24 часа в сутки —
всегда рядом с вами!

Специалисты нашей сервисной службы готовы
лично прийти вам на помощь в любое время су

-

ток: 24 часа в сутки — 365 дней в году.

cymex

®

 Statistik —

наше знание, ваше
преимущество

Благодаря  нашей  базе  данных  cymex

®

  Statistic

мы всегда готовы предоставить эффективный со

-

вет.

Сервис для клиентов: мы претендуем на то, чтобы заслужить славу превосходного партнера благодаря активному
и гибкому сервису.

17

Планетарные редукторы с малым угловым люфтом,

высокотехнологичная/экономичная серия

alpheno

®

IN alpha.

c)

Относительно контрольных конструктивных размеров.

Угловой серворедуктор, высокотехнологичная/экономичная серия

RPK

+

TK

+

IN alpha.

c)

Относительно контрольных конструктивных размеров.
