Линейные устройства с шариковыми втулками "Супер"

 или

Линейные устройства, R1703
открытого типа

Линейные устройства, R1704
открытого типа, регулируемые

Конструкция

•

Прецизионный корпус
(алюминиевый)

•

Шариковая втулка "Супер"

 или

•

Самоустановка до 30’

•

С полным уплотнением

•

Фиксация при помощи винта

•

Смазываемые в дальнейшем

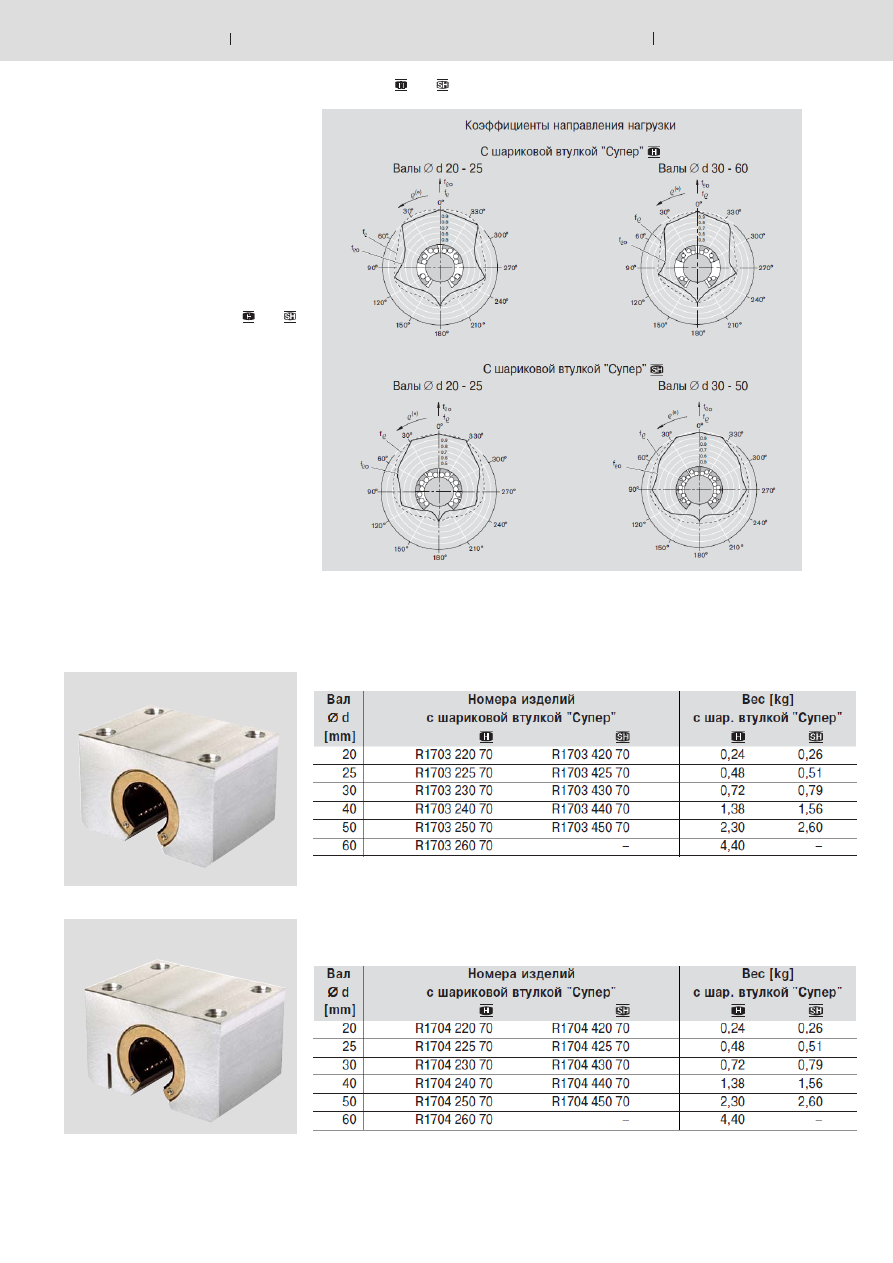

Точные значения для 4 основных
направлений нагрузки см. "Техничес
кие характеристики – коэффициенты
направления нагрузки".

открытые

открытые, регулируемые

Значения допустимых динамических
нагрузок рассчитаны исходя из номи
нального пробега 100000 m. Для номи
нальной длины пробега 50000 m пред
ставленные в таблице значения C необ
ходимо умножить на коэффициент 1,26.

1)

В закрепленном положении соответ
ствует номинальному размеру вала d.

2)

В закрепленном положении
(привинченном)

3)

Внимание:
Уменьшение допустимой нагрузки в
зависимости от направления нагрузки
(см. "Технические характеристики").
Указанные значения допустимой нагрузки
действительны для направления
основной нагрузки

 = 0°.

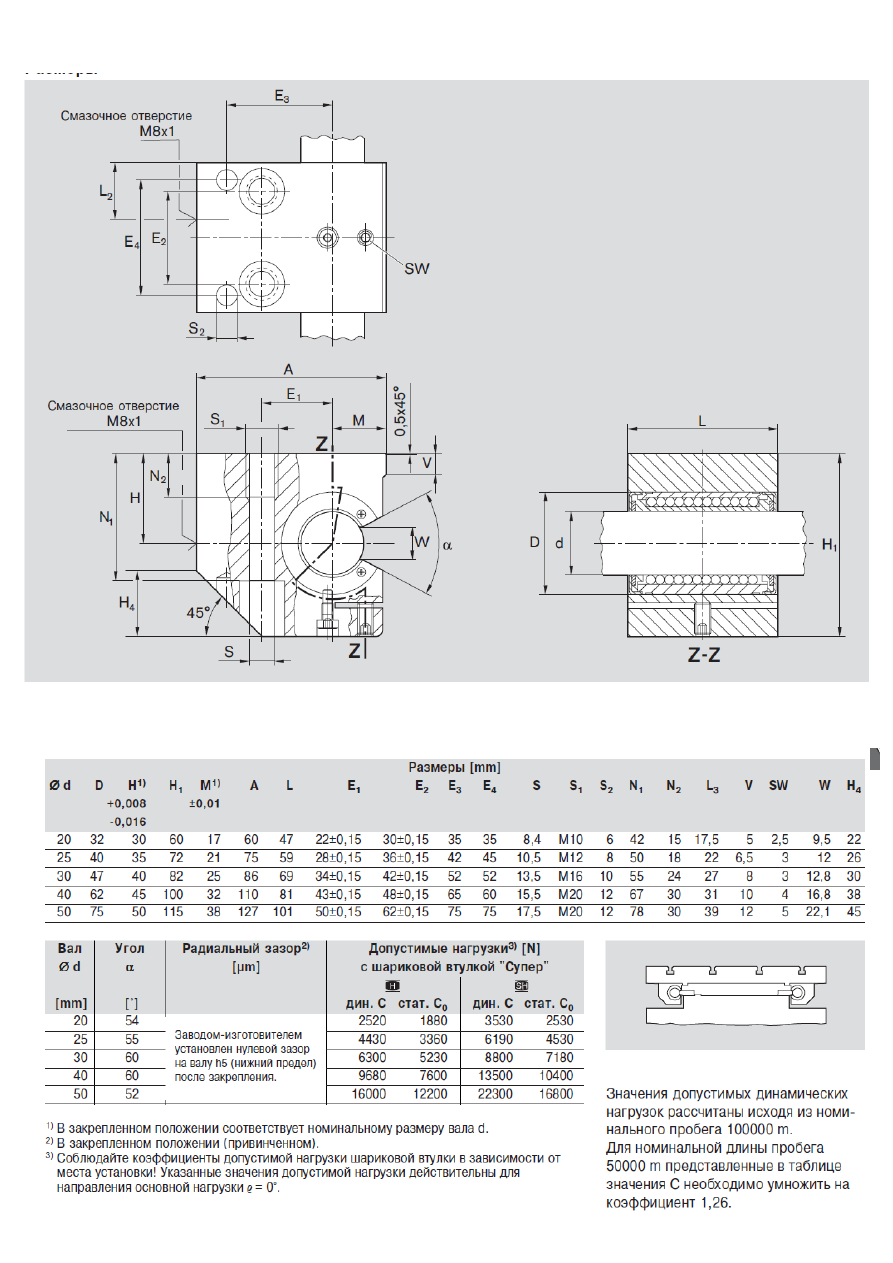

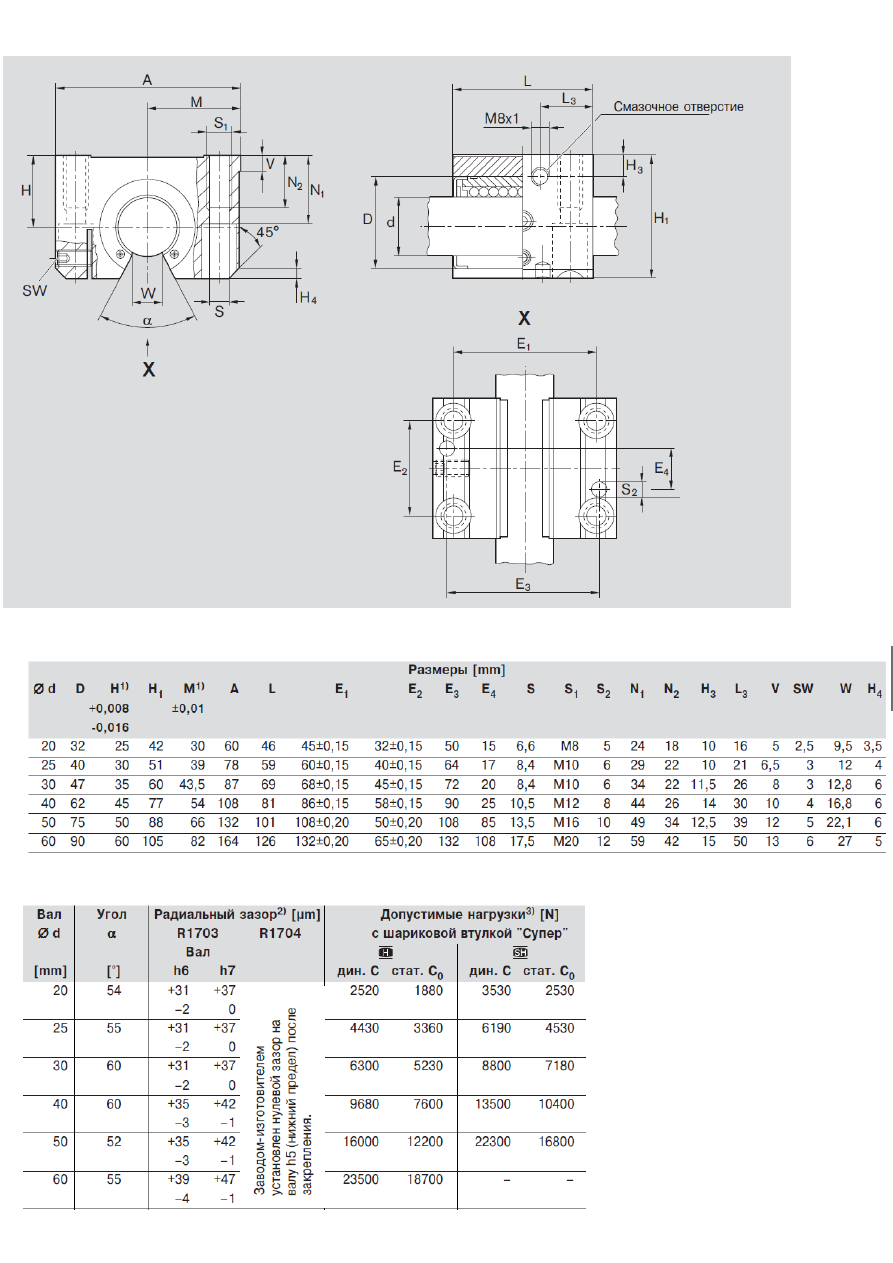

Размеры

140

Линейные устройства с шариковыми втулками "Супер"

 или

Линейные устройства, R1706
открытые сбоку, регулируемые

Конструкция

•

Прецизионный корпус
(алюминиевый)

•

Шариковая втулка "Супер"

 или

•

Самоустановка до 30’

•

С полным уплотнением

•

Фиксация при помощи винта

•

Смазываемые в дальнейшем

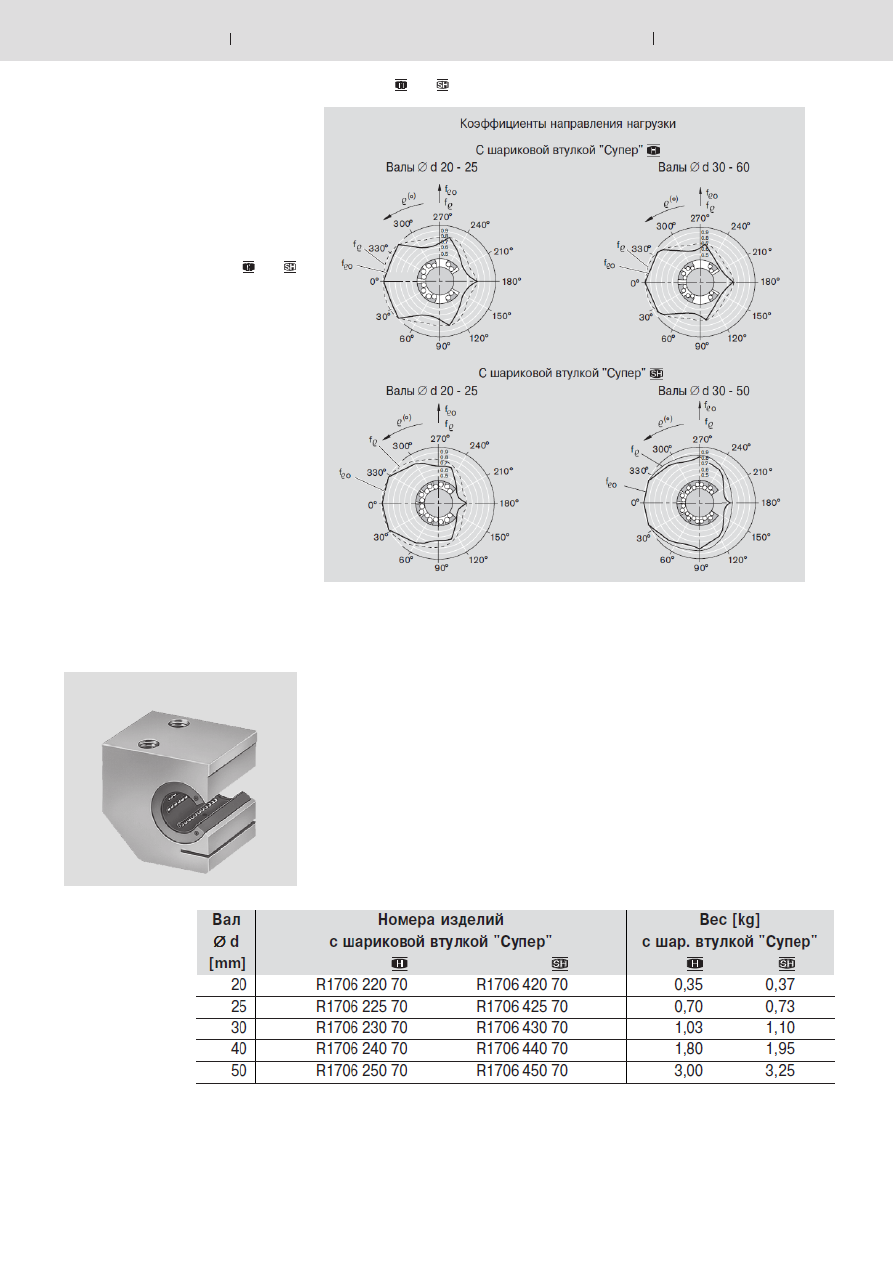

Точные значения для 4 основных
направлений нагрузки см. "Техничес
кие характеристики – коэффициенты
направления нагрузки".

Примечание:

Диаграмма соответствует монтажному
положению, которое вы видите на
фотографии ниже, и отличается от
изображения, представленного в
разделе "Технические данные".

открытые сбоку, регулируемые

Размеры

142

Данный рисунок показывает, что
высокие допустимые нагрузки
позволяют в значительной мере
уменьшить размеры конструкции.

Для многих станков и специальных
машин, подвижных и
автоматизированных устройств,
а также для многих других
областей часто требуются
продольные направляющие на
опорах качения, отличающиеся
высокой жесткостью и высокой
нагрузочной способностью.
Радиальные шариковые втулки
отвечают таким требованиям.

Конструкция

Шарики, воспринимающие нагрузку,
перемещаются по нескольким
дорожкам в пластмассовом
сепараторе, поворачиваются в
радиальном направлении и
направляются обратно в рабочую
зону. При повороте и в обратной
дорожке шарики находятся не под
нагрузкой. Закрытые дорожки для
циркуляции шариков дают
возможность неограниченного хода.
Благодаря радиальной рециркуляции
шариков, число несущих шариковых
рядов в сравнении с обычными
шариковыми втулками может
удваиваться; при этом происходит
удлинение несущих зон. Все это
обеспечивает повышенные
допустимые нагрузки и высокую
жесткость радиальных шариковых
втулок.

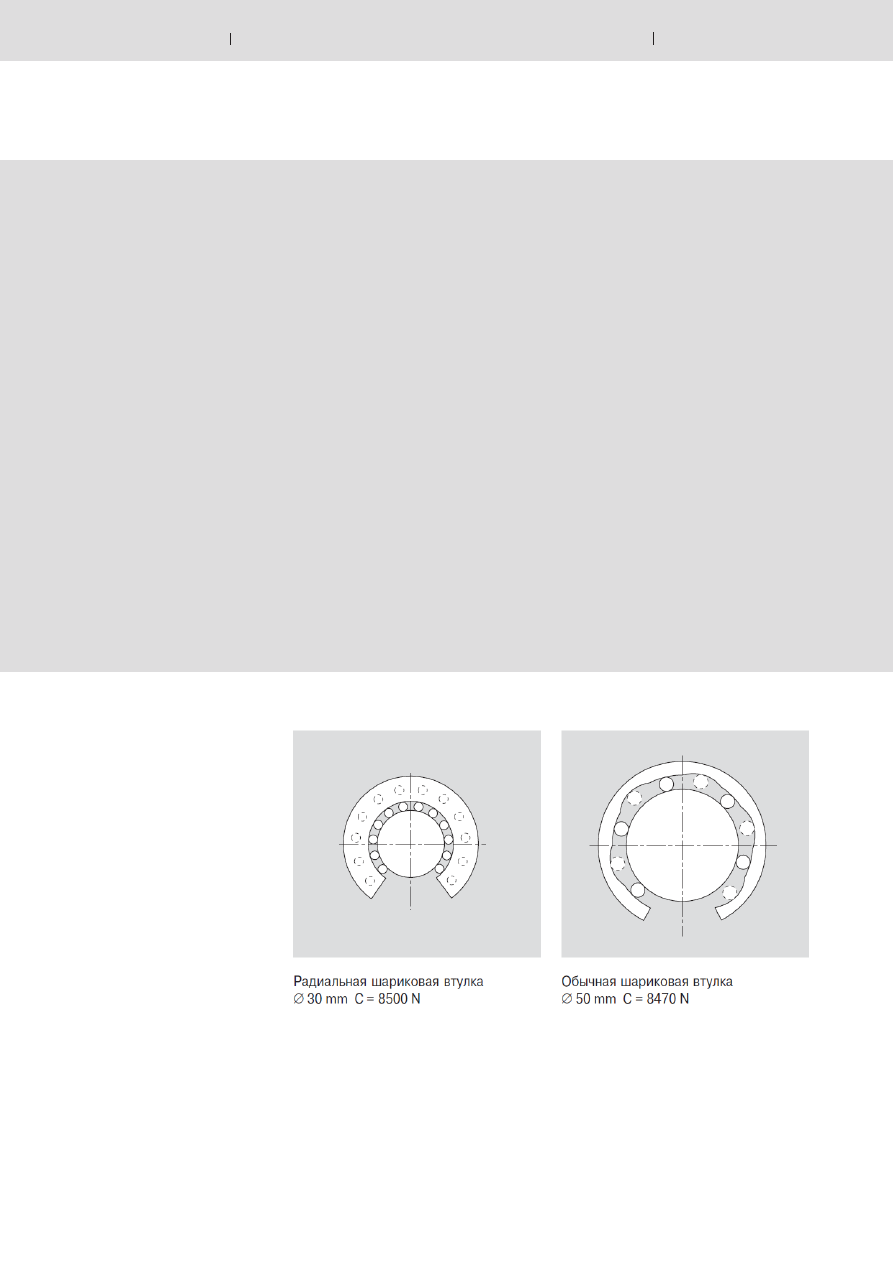

Радиальные шариковые втулки

– повышенная жесткость
– более тихий ход.

В сравнении с роликовыми
направляющими:
– если стол оснащается 4 радиаль

ными шариковыми втулками при
использовании 2 валов, этого ему
достаточно для восприятия усилий
во всех направлениях. Если же
будут использоваться обычные
роликовые направляющие, то в
данной ситуации потребуется 8 или
12 роликовых элементов

– более высокая жесткость,

небольшие пружинящие колебания
во время прохождения, более
низкий коэффициент трения и
спокойный ход в сравнении с
многими роликовыми
направляющими.

В сравнении с направляющими
скольжения:
– более низкий коэффициент трения.

Требуется меньшее усилие для
продольного перемещения

– радиальные шариковые втулки

почти не имеют износа, что
помогает создавать опоры с малым
люфтом

– отсутствует эффект залипания

проскальзывания.

144

Радиальные шариковые втулки

Скорость

Ускорение

Рабочая температура

От –20 °C до 100 °C
Отдельные уплотнительные кольца от –20 °C до 80 °C, кратковременно 100 °C

Следует учитывать общие технические принципы и указания по установке, содержащиеся в начальной
части данного каталога, а также представленные ниже дополнительные технические данные.

Технические характеристики

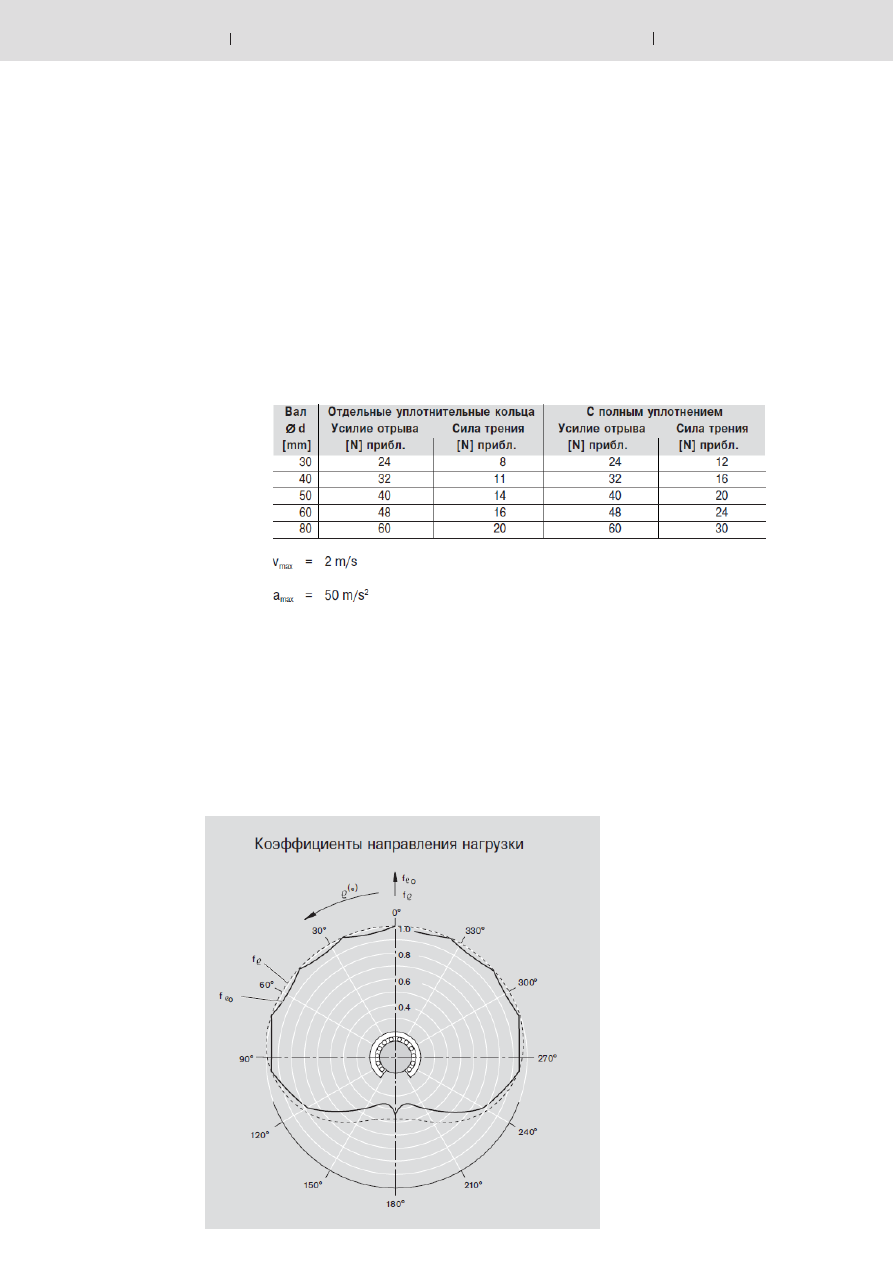

Коэффициент трения

μ

 для радиальных шариковых втулок без уплотнения

составляет от 0,001 до 0,002. Такой низкий коэффициент трения позволяет
перемещать большие нагрузки с минимальным потреблением энергии.
Радиальные шариковые втулки с отдельными уплотнительными кольцами или с
полным уплотнением имеют следующие значения сопротивления трения:

Радиальные шариковые втулки могут поставляться:

•

с полным уплотнением со встроенными уплотнительными кольцами и с
продольным уплотнением, либо

•

с отдельными уплотнительными кольцами, специально предназначенными
для использования с радиальными шариковыми втулками.

Влияние направления нагрузки
на значения допустимой
нагрузки

Приведенные для радиальных шариковых втулок значения допустимой нагрузки
С и С

0

 применимы в том случае, если нагрузка действует вдоль линии

 = 0°.

Если внешняя нагрузка действует под углом от

 = 90° до 270°, то необходимо

учесть снижение допустимой нагрузки, умножив значения допустимой нагрузки
С и С

0

 на коэффициенты допустимой нагрузки f

 и f

0

. Снижение допустимой

нагрузки можно свести к минимуму посредством кругового позиционирования
радиальных шариковых втулок.

Уплотнение

Трение

без предварительного натяга

•

нулевой зазор (без предварительного натяга)

•

для нагрузок, действующих под углом

 = 0° – 90° и 270° – 360°

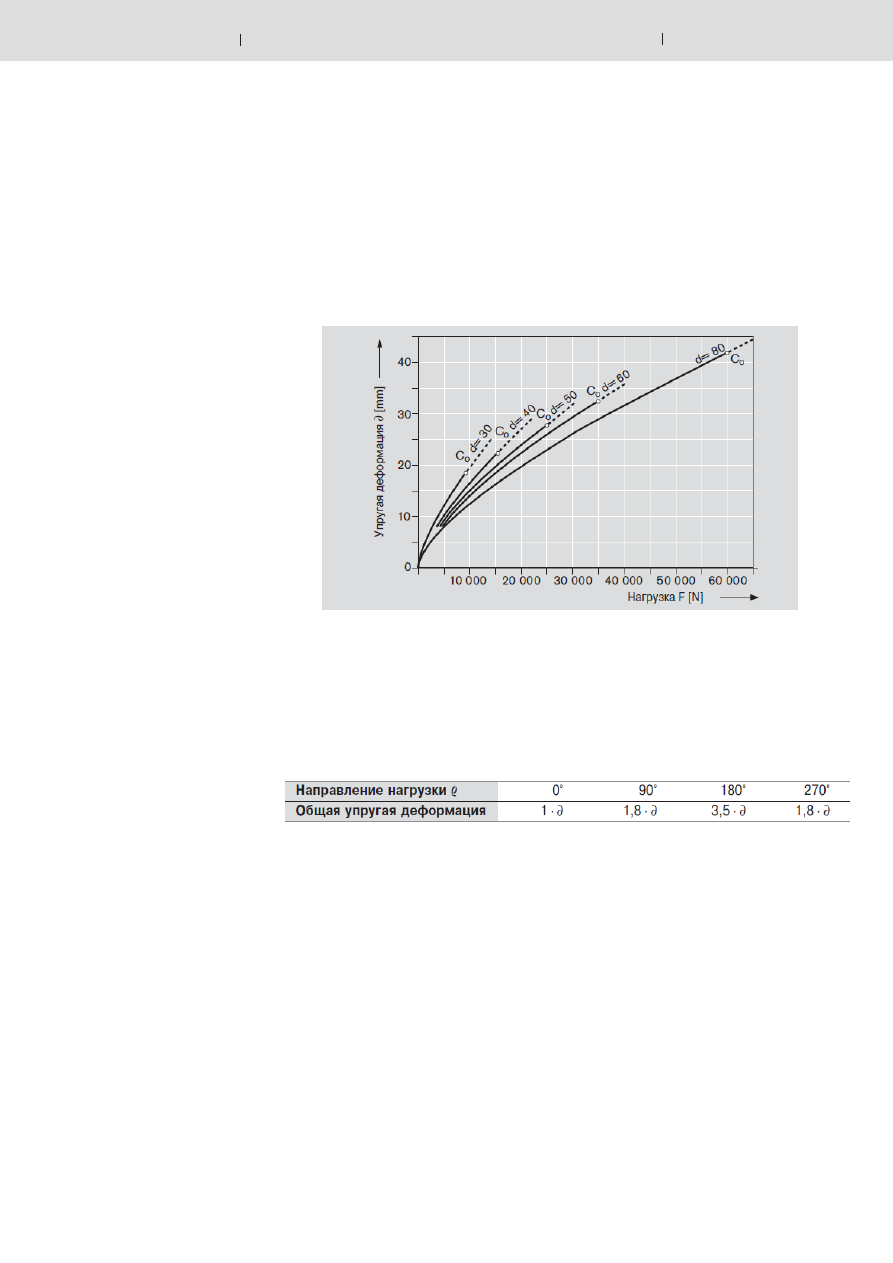

Жесткость радиальных
шариковых втулок

При установке с предварительным натягом уменьшается величина упругой
деформации. Дополнительная упругая деформация всех остальных элементов
системы (корпус, валы, опорные рейки для валов) зависит от направления
действия нагрузки.
Ориентировочные значения для общей упругой деформации: с элементами
R1075/R1076 и R1018:
Коэффициент направления нагрузки умножается на упругую деформацию

∂

(см. диаграмму вверху).
