Rexroth Направляющие с шариковыми втулками. Каталог (2006 год) - часть 10

7 4

Линейные устройства с шариковыми втулками "Супер"

 или

, чугунный корпус

Линейные устройства, R1081
Фланцевое исполнение

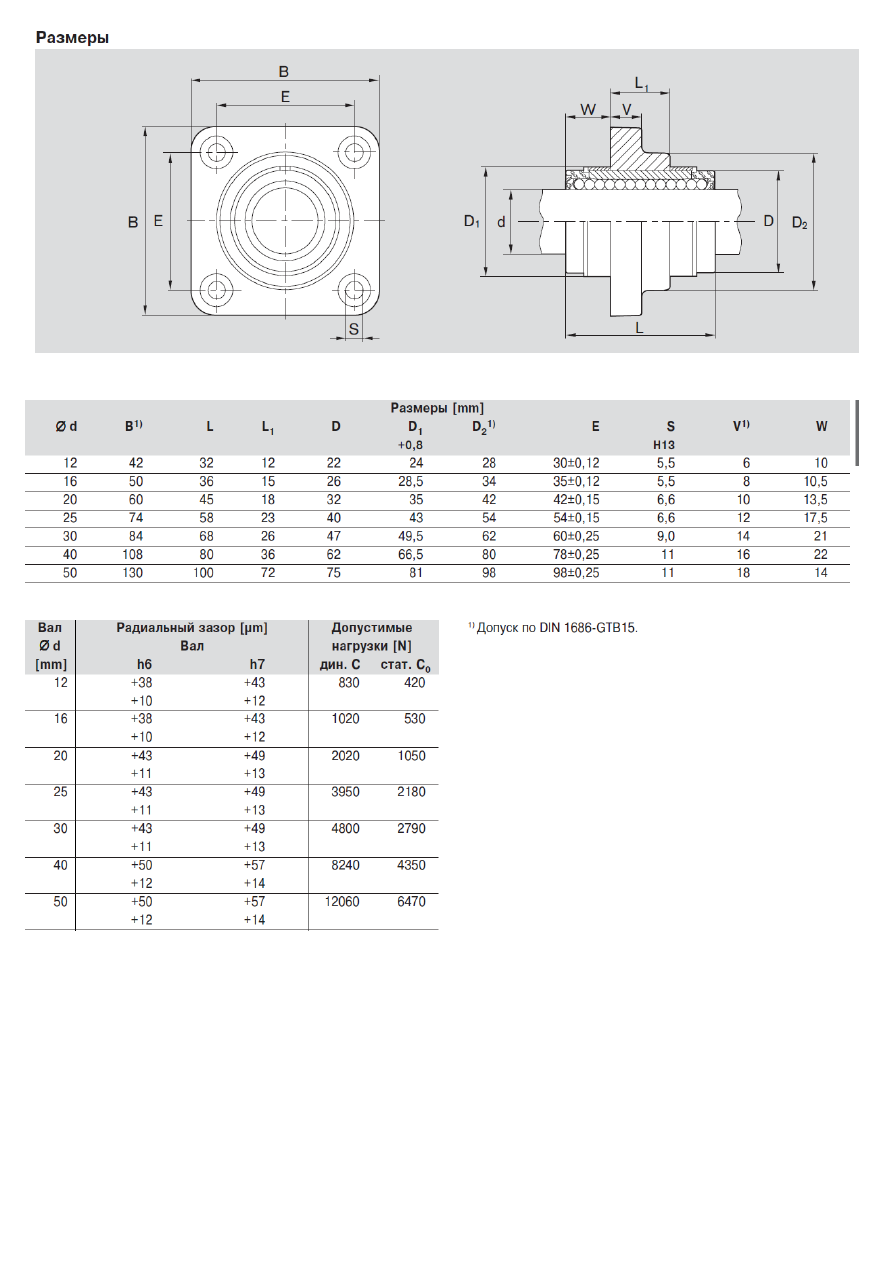

Конструкция

•

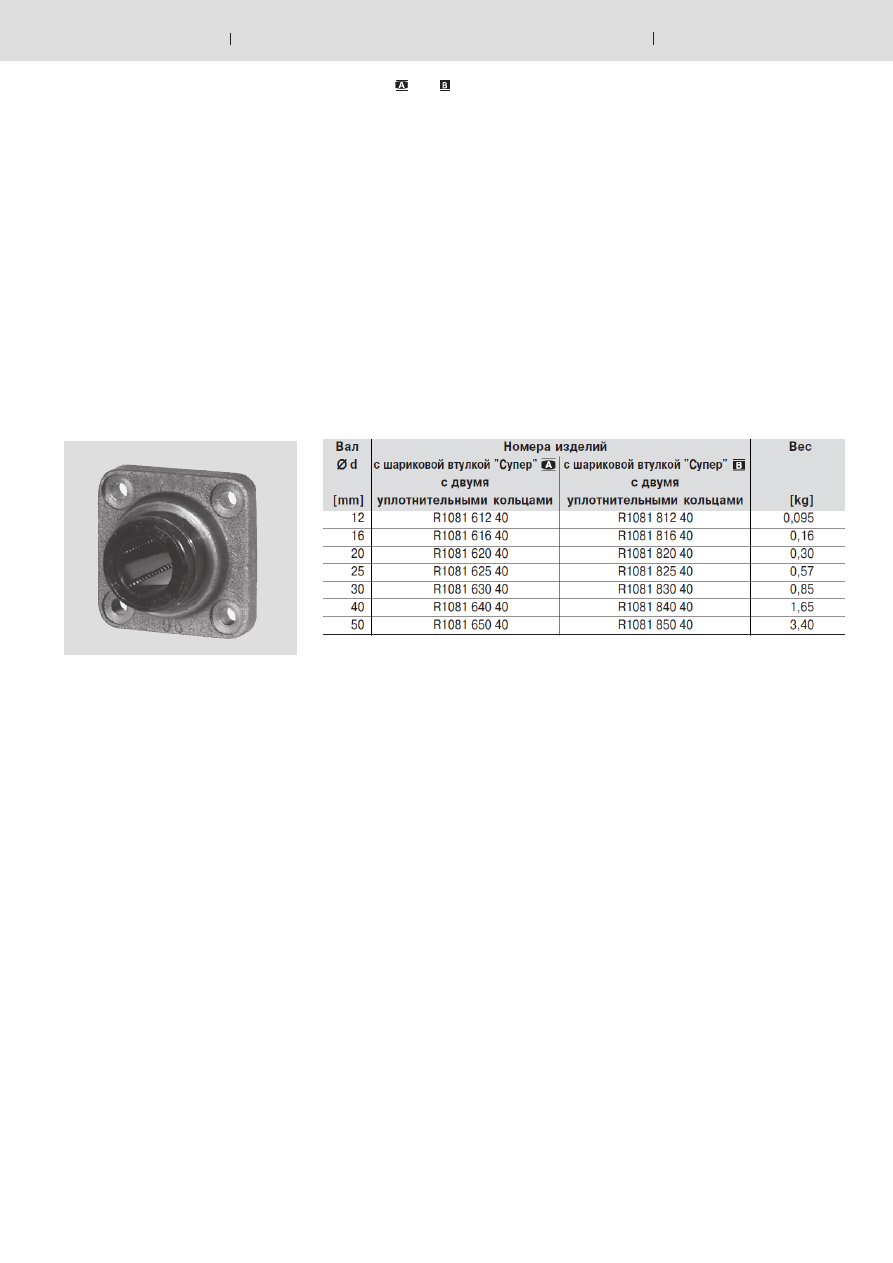

Прецизионный фланцевый корпус
(серый чугун)

•

Два стопорных кольца плюс два
прокладочных (стальных) кольца
для типоразмеров от 12 до 40

•

Шариковая втулка "Супер"
с самоустановкой или без нее

•

Встроенные уплотнительные кольца

•

Радиальный зазор не регулируется

Значения допустимых динамических нагрузок рассчитаны исходя из номинального
пробега 100000 m. Для номинальной длины пробега 50000 m представленные в
таблице значения C необходимо умножить на коэффициент 1,26.

76

Преимущества:
– длительный срок службы
– незначительное трение
– высокая скорость перемещения
– прочное, жесткое, полностью

металлическое исполнение

– могут использоваться при

температурах свыше 100°С

– устойчивость к загрязнениям,

что особенно важно при
использовании в
деревообрабатывающей
промышленности

– исполнение из нержавеющей

стали.

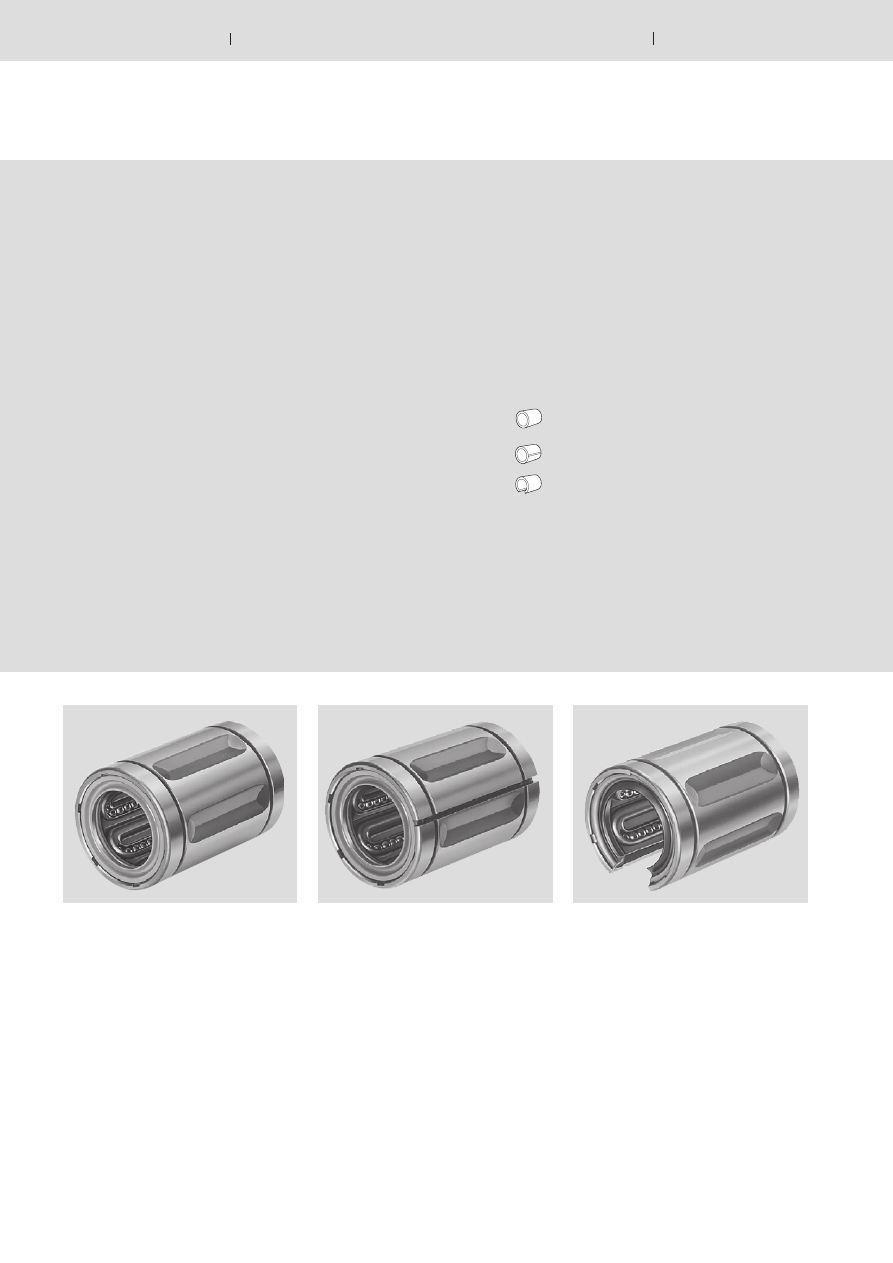

Стандартные шариковые втулки

Открытое исполнение

Составные элементы стандартных
шариковых втулок:
– закаленные и шлифованные

гильзы

– стальной или пластмассовый

сепаратор

– шарики из подшипниковой

стали

– стальные стопорные или

уплотнительные кольца.

Исполнения:
– закрытые (из обычной

или нержавеющей стали)

– регулируемые

(с прорезью)

– открытые.

Шариковые втулки для особо жестких направляющих

На протяжении десятилетий
стандартные шариковые втулки
широко используются в общем и
специальном машиностроении.
Благодаря своей массивной,
полностью металлической
конструкции, стандартные
шариковые втулки особо подходят
для ситуаций, в которых требуется
повышенная жесткость и
надежность.
Длительный срок службы, точность
и высокий к.п.д. являются
классическими отличительными
качествами данных направляющих
элементов.

Закрытое исполнение

Регулируемое исполнение

Исполнение с фланцем посередине

78

Технические характеристики

Скорость и ускорение

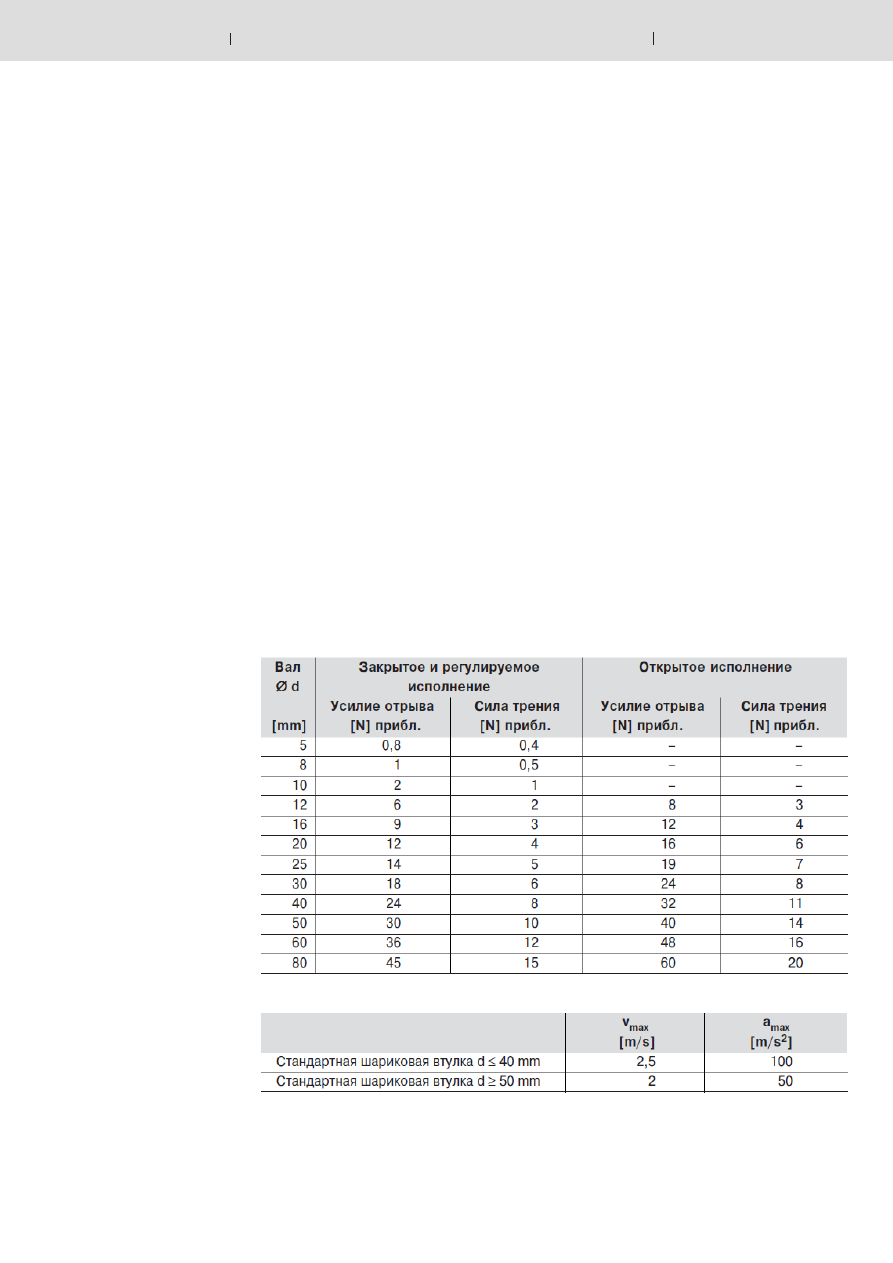

Трение

Очень низкий коэффициент трения за счет трения качения. Недостаток смазки
ведет к незначительному повышению трения. Очень низкое усилие при трогании
с места.
Величина трения

μ

 для стандартной шариковой втулки без уплотнения, в которой

в качестве смазочного материала используется масло, составляет от 0,001  до
0,004.
Самое малое трение наблюдается при высоких нагрузках. При малых нагрузках
величина трения может превышать указанное выше значение.
В представленной ниже таблице указаны значения сопротивления трения для
уплотненных с обеих сторон и не подвергающихся радиальным нагрузкам
стандартных шариковых втулок. Эти значения зависят от рабочей скорости и
типа смазки.

Начиная с типоразмера 5, стандартные шариковые втулки поставляются с
уплотнительными кольцами. Кроме того, стандартные шариковые втулки
открытого типа размером от 20 до 80 могут поставляться с полным уплотнением
(с продольным уплотнением), хотя при этом возникает повышенное трение.

Уплотнение

Установочные размеры/
взаимозаменяемость

Стандартные шариковые втулки имеют одинаковые установочные размеры,
и поэтому они могут взаимозаменяться с шариковыми втулками "Супер"
(обратите внимание на отличия способов фиксации, радиального зазора,
допустимых нагрузок и способов смазки).

Следует учитывать общие технические принципы и указания по установке, содержащиеся в начальной
части данного каталога, а также представленные ниже дополнительные технические данные.

Стандартные шариковые втулки

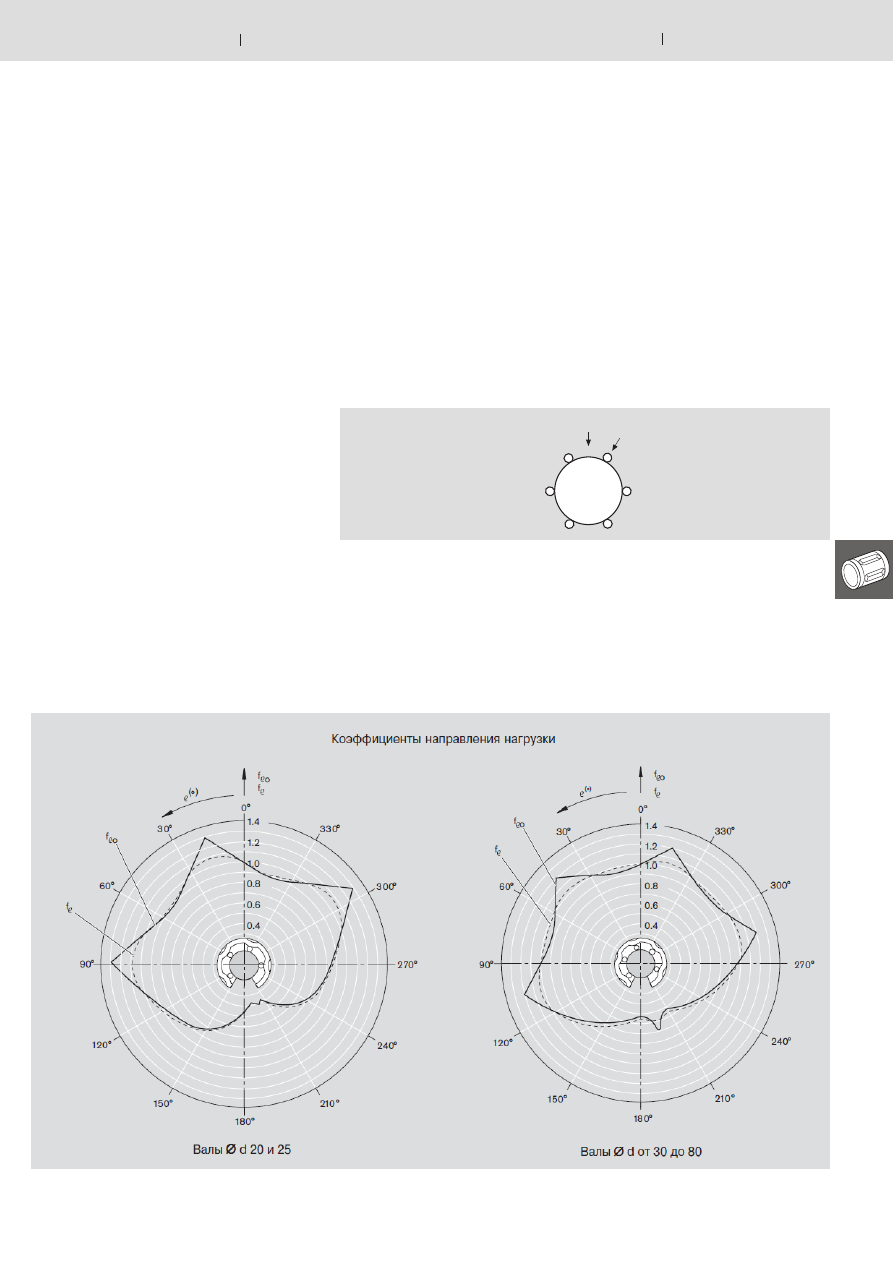

Влияние направления нагрузки
на допустимую нагрузку
закрытых и регулируемых
стандартных шариковых втулок

Приведенные значения допустимой нагрузки характерны для установки в
положении “min”, и их следует использовать в качестве основания для расчетов.
При условиях, где точно известно направление нагрузки, и где стандартные
шариковые втулки могут устанавливаться в положении “max”, величину
допустимой нагрузки следует умножить на взятые из таблицы коэффициенты f

max

(динамическая допустимая нагрузка С) или f

0max

 (статическая допустимая

нагрузка С

0

). Если ориентированная установка невозможна или направление

нагрузки не определено, то необходимо исходить из минимальных значений
допустимой нагрузки.

10 B 2

Влияние направления нагрузки
на допустимую нагрузку
стандартных шариковых втулок
открытого типа

Значения допустимой нагрузки С и С

0

 применимы в том случае, если нагрузка

действует вдоль линии

 = 0°. Если нагрузка действует в любом другом направле

нии, то величину допустимой нагрузки следует умножить на коэффициент f

(динамическая допустимая нагрузка С) или f

0

 (статическая допустимая нагрузка

С

0

). Уменьшения допустимой нагрузки можно избежать при помощи избиратель

ного кругового позиционирования стандартной шариковой втулки (см. Линейные
устройства, открытые сбоку).

3 N 110

max. min.

80

Стандартные шариковые втулки

Фиксация при помощи

металлического корпуса

2)

Осевая фиксация при помощи винтов

и защитных пластин

2)

Номера изделий и размеры см. в разделе "Шариковые втулки "Супер"

 и

, корпуса,

предоставляемые заказчиком".

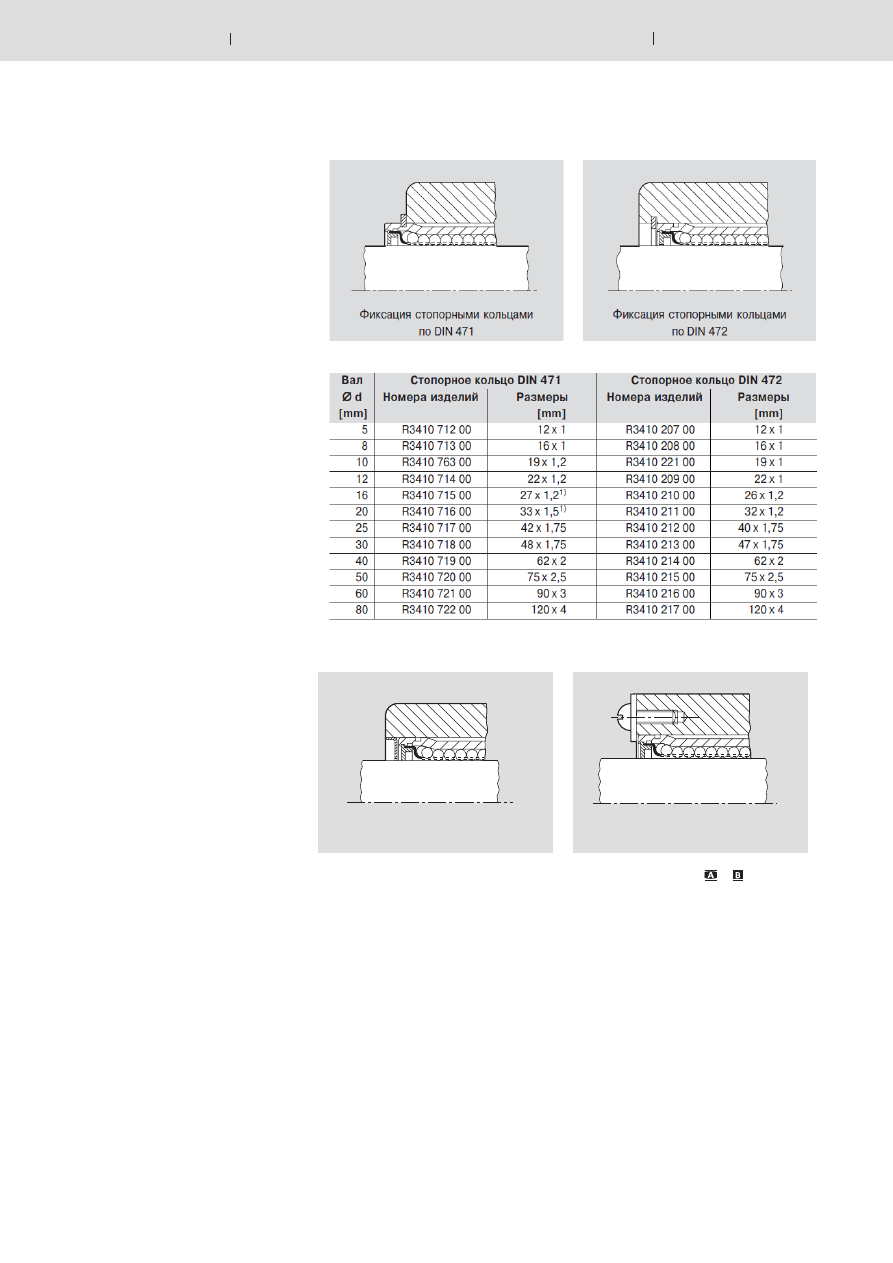

Фиксация

Стандартные шариковые втулки
закрытые
регулируемые

•

Стопорные кольца

•

Металлический корпус

•

Специальная конструкция

Корпуса, предоставляеме заказчиком

1)

Не по стандарту DIN 471.

Стандартные шариковые втулки
открытые

•

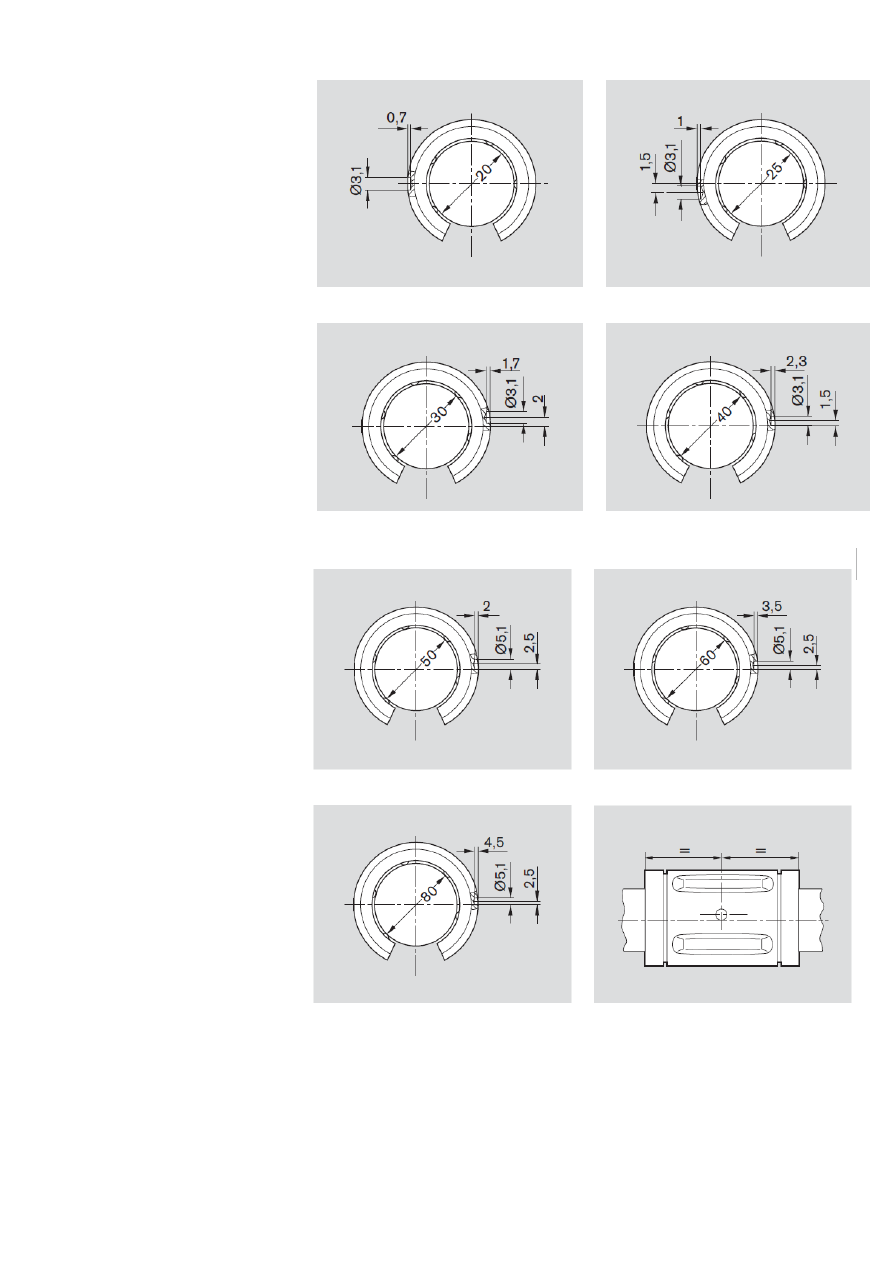

Размеры стопорного отверстия

В стандартной шариковой втулке
открытого типа предусмотрено
стопорное отверстие, обеспечиваю
щее осевую и радиальную фиксацию.
