Rexroth Направляющие с шариковыми втулками. Каталог (2006 год) - часть 9

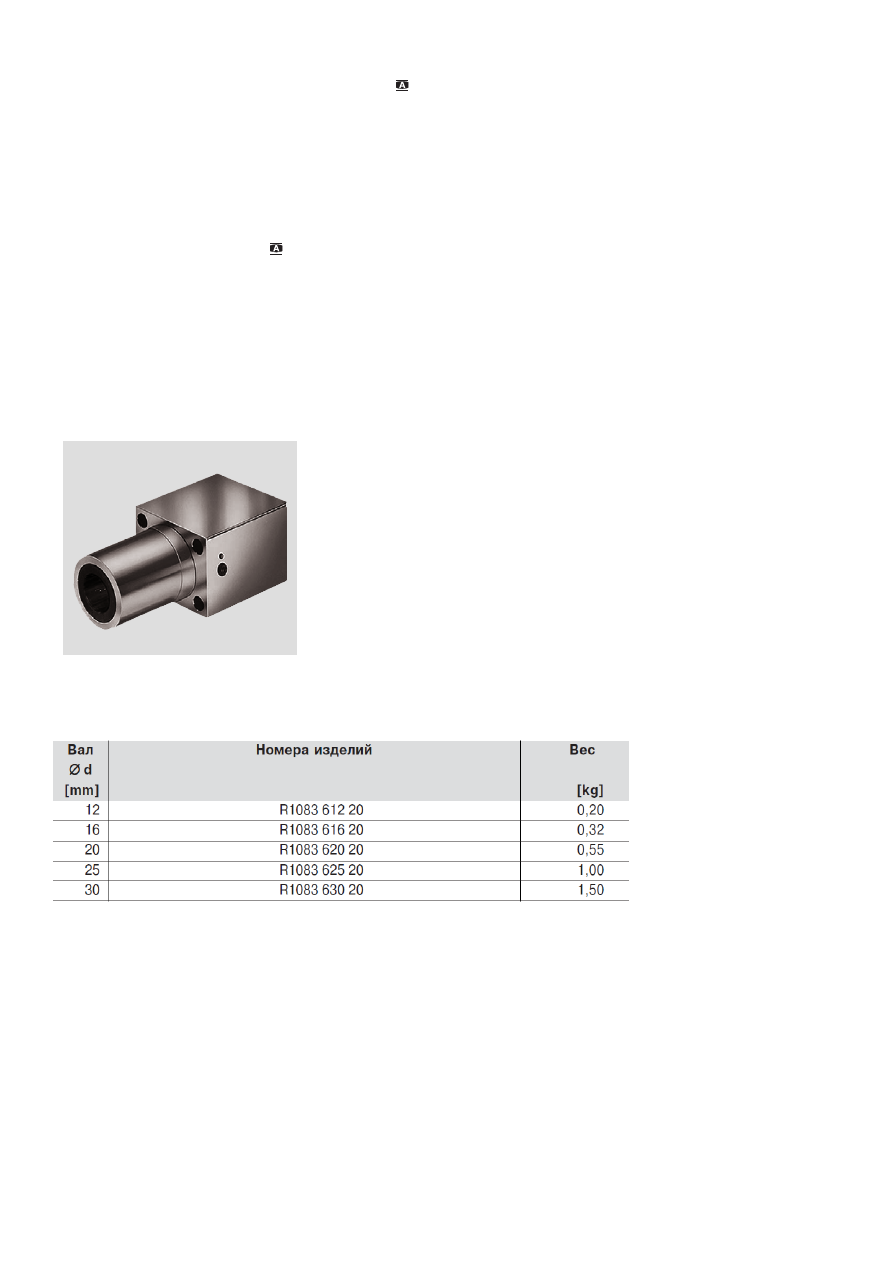

Линейные устройства с шариковыми втулками "Супер"

 Тандем

Линейные устройства, R1083

Тандем  Фланцевое исполнение

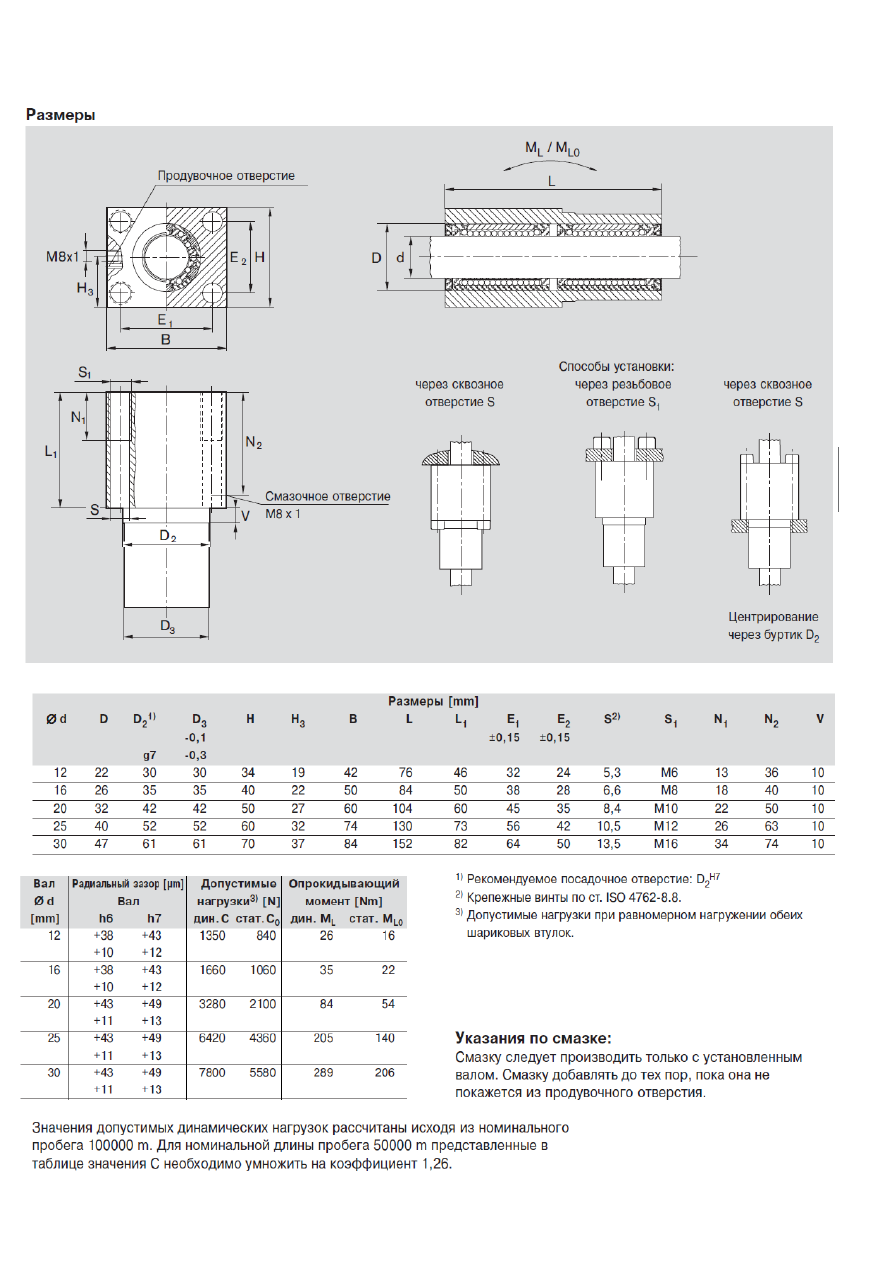

Конструкция

•

Прецизионный фланцевый корпус,
облегченная серия (алюминиевый)

•

Две шариковые втулки "Супер"

•

Два внешних уплотнительных кольца

•

Центрирующий буртик

•

С полным уплотнением

•

Сквозные резьбовые отверстия для
крепления винтами со стороны
основания

•

Смазываемые в дальнейшем

•

Радиальный зазор не регулируется

6 8

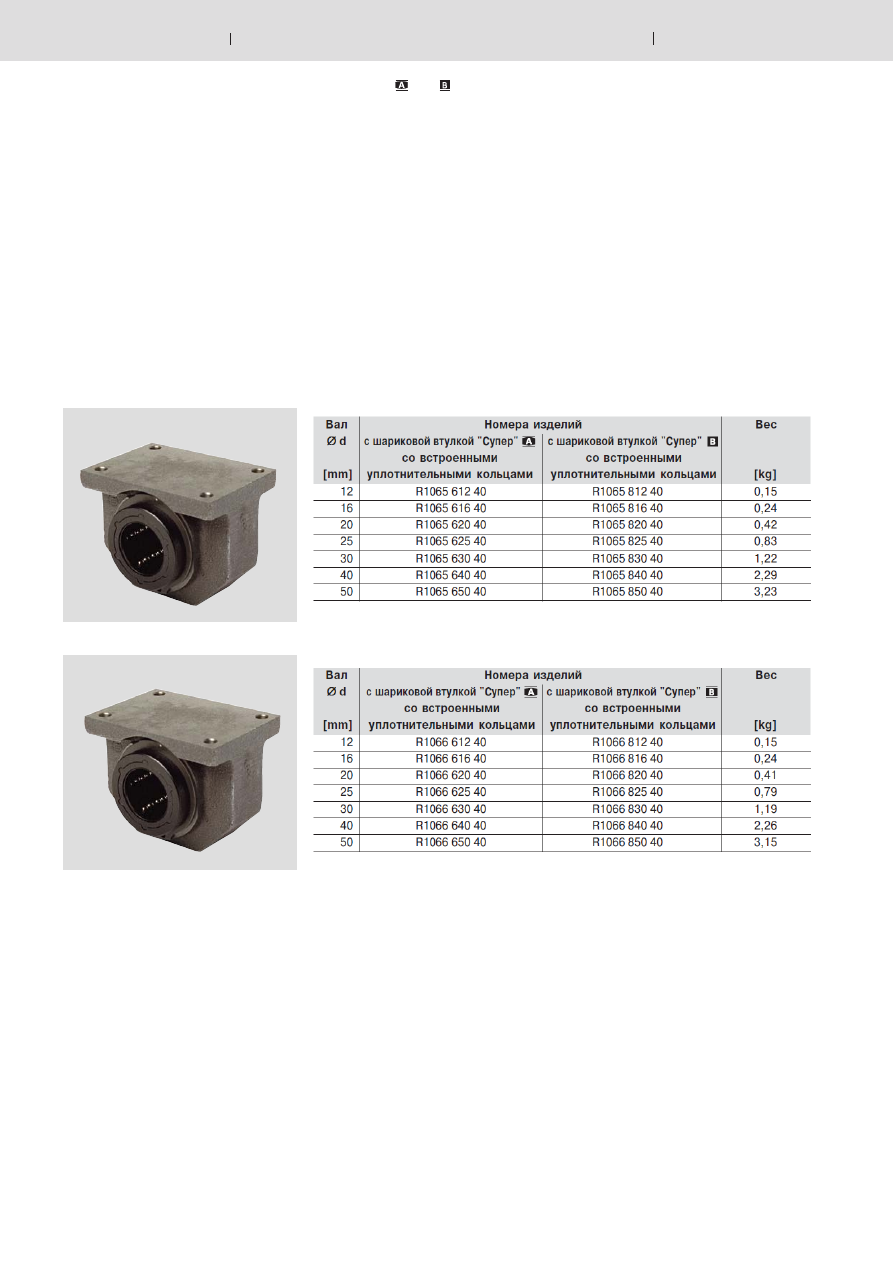

Линейные устройства с шариковыми втулками "Супер"

 или

, чугунный корпус

Линейные устройства, R1065
закрытые

Линейные устройства, R1066
регулируемые

Конструкция

•

Прецизионный корпус (серый чугун)

•

Шариковая втулка "Супер"
с самоустановкой или без нее

•

Встроенные уплотнительные кольца

закрытые

регулируемые

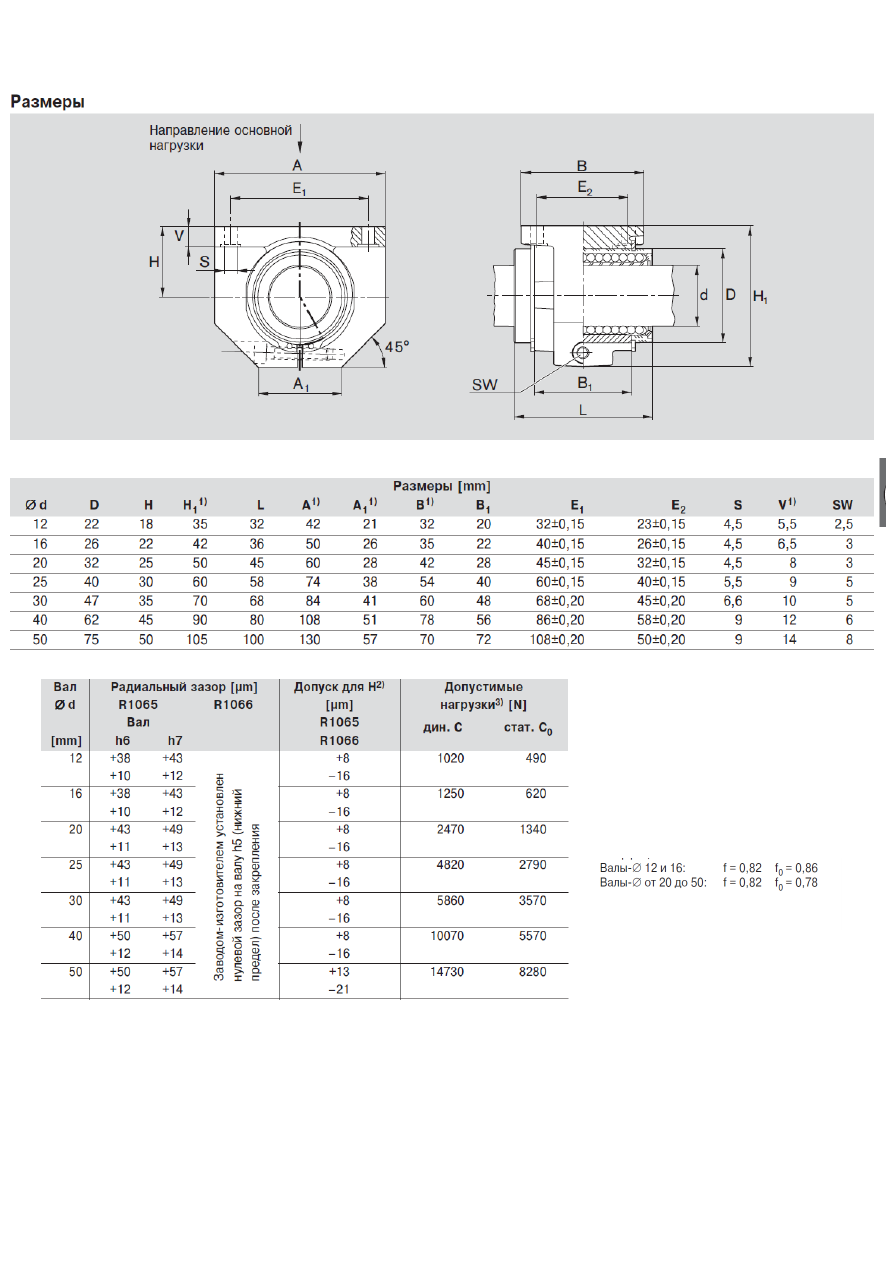

1)

Допуск по ст. DIN 1686GTB 15.

2)

В закрепленном положении соответствует
номинальному размеру вала d.

3)

Допустимая нагрузка при равномерном
нагружении обеих шариковых втулок.



Указанные значения допустимых нагрузок



действительны для направления основной



нагрузки. Если направление нагрузки не



соответствует направлению основной



нагрузки, допустимые нагрузки



необходимо умножить на следующие



коэффициенты:

Значения допустимых динамических нагрузок рассчитаны исходя из номинального
пробега 100000 m. Для номинальной длины пробега 50000 m представленные в
таблице значения C необходимо умножить на коэффициент 1,26.

7 0

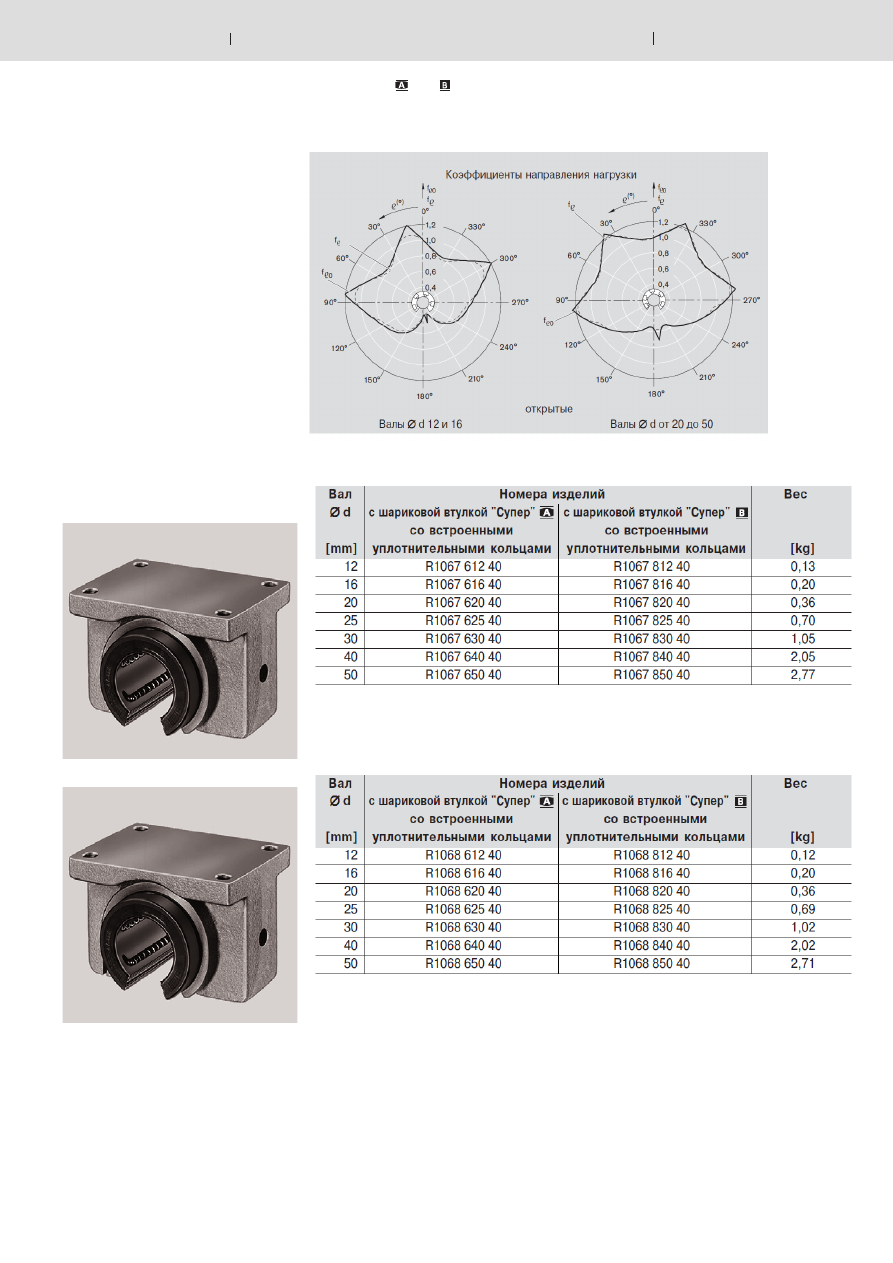

Линейные устройства с шариковыми втулками "Супер"

 или

, чугунный корпус

Линейные устройства, R1067
открытые

Линейные устройства, R1068
открытые, регулируемые

Конструкция

•

Прецизионный корпус (чугун
с шаровидным графитом)

•

Фиксация при помощи
центрирующего винта

•

Шариковая втулка "Супер"
с самоустановкой или без нее

•

Встроенные уплотнительные кольца

открытые, регулируемые

открытые

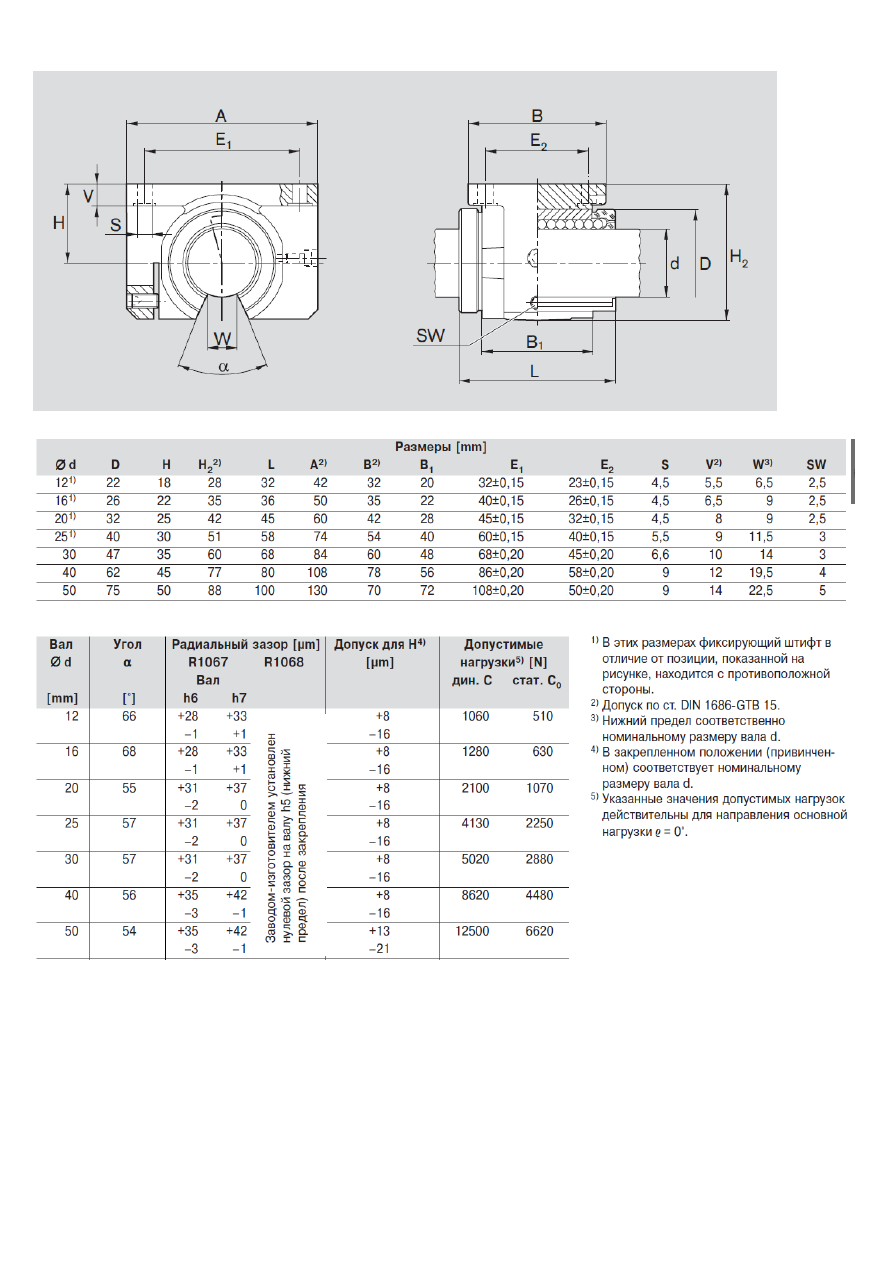

Размеры

Значения допустимых динамических нагрузок рассчитаны исходя из номинального
пробега 100000 m. Для номинальной длины пробега 50000 m представленные в
таблице значения C необходимо умножить на коэффициент 1,26.

7 2

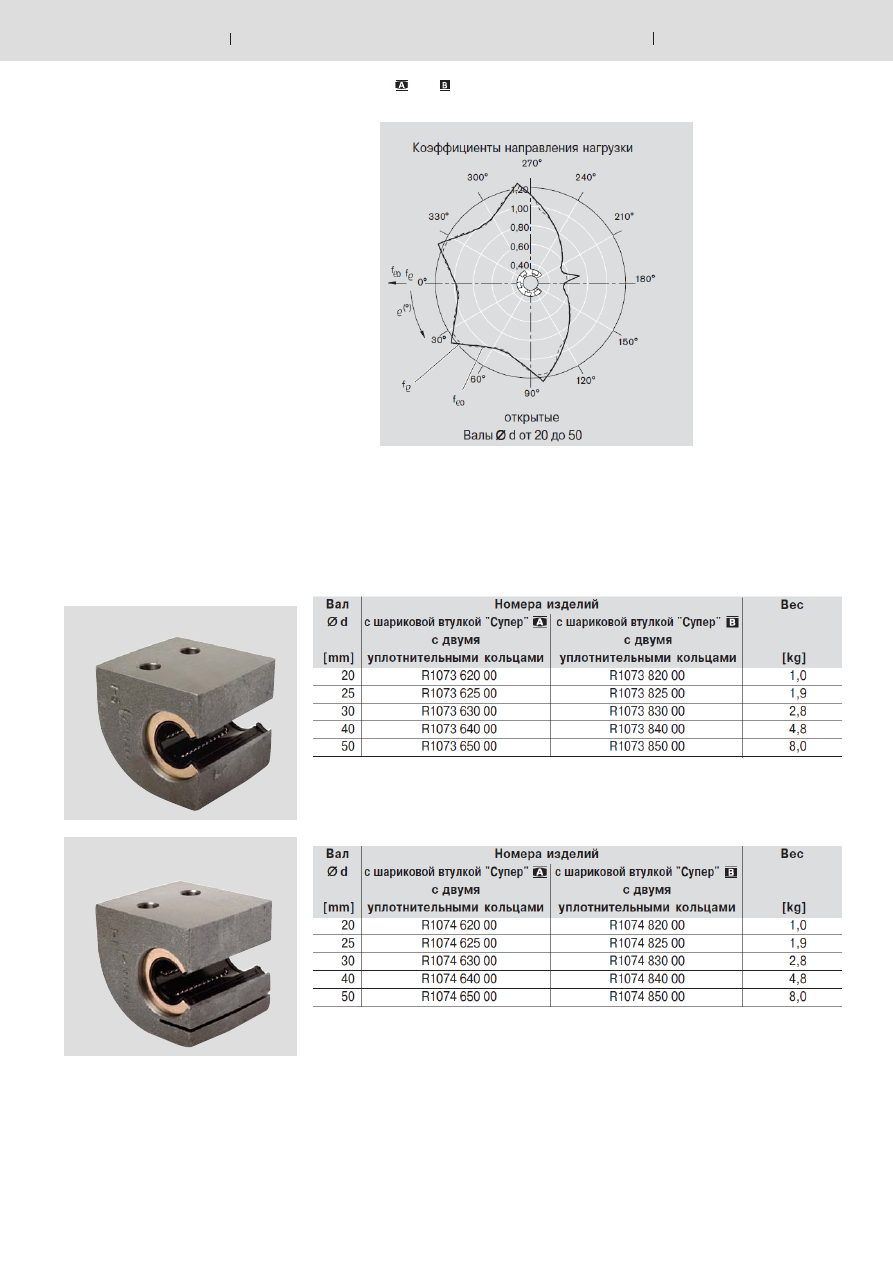

Линейные устройства с шариковыми втулками "Супер"

 или

, чугунный корпус

Линейные устройства, R1073
открытые сбоку

Линейные устройства, R1074
открытые сбоку, регулируемые

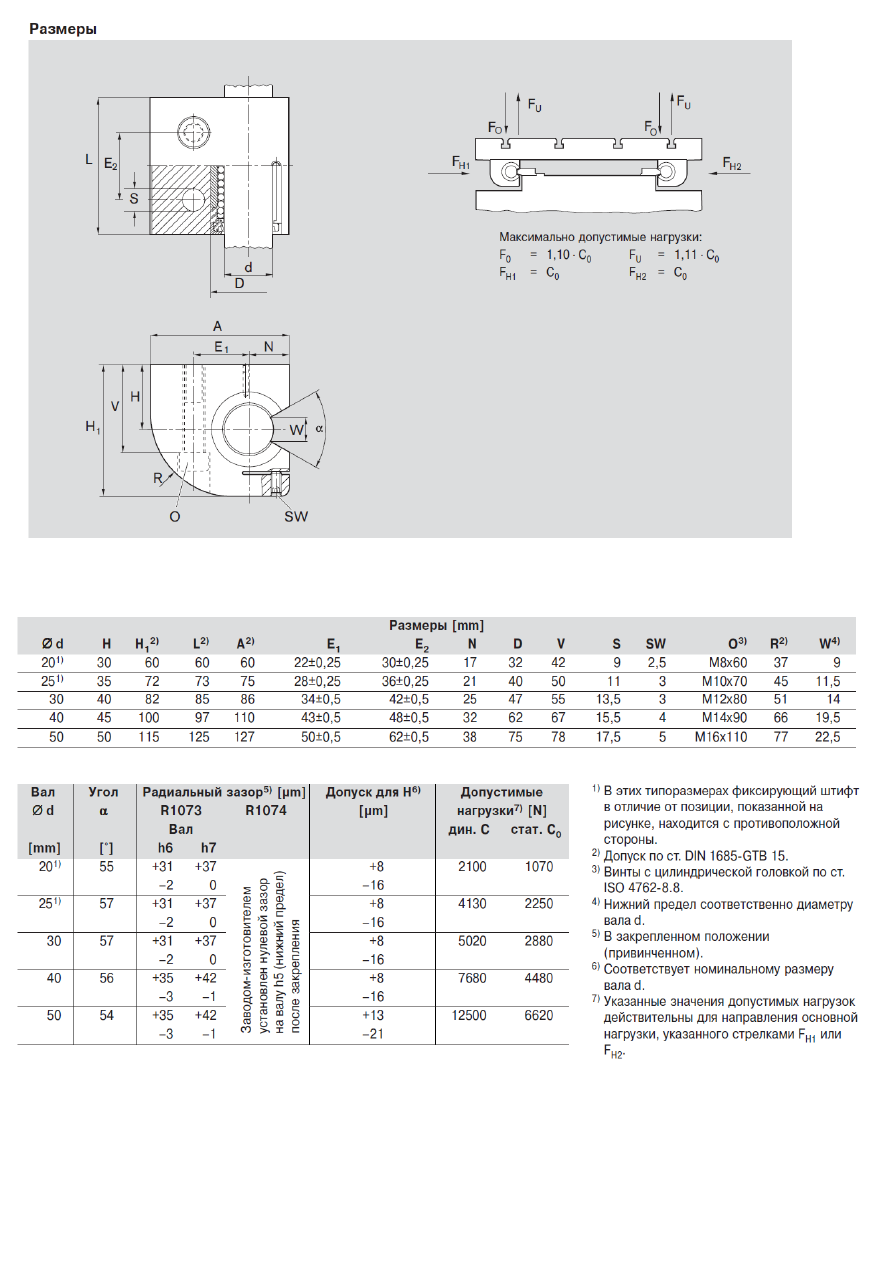

Примечание:
Диаграмма соответствует монтажному положению, которое вы видите на
фотографии ниже, и отличается от изображения, представленного в разделе
"Технические данные".

Конструкция

•

Прецизионный корпус (чугун
с шаровидным графитом)

•

Фиксация при помощи просечного
конического штифта

•

Шариковая втулка "Супер"
с самоустановкой или без нее

•

Встроенные уплотнительные кольца

Допустимые нагрузки шариковых
втулок открытого типа уменьшаются,
если нагрузка действует в направле
нии "открытого" участка втулки.
Для компенсации этого недостатка
и избирательного позиционирования
шариковой втулки открытого типа
и были разработаны линейные устрой
ства, открытые сбоку, облегченной
серии.

открытые сбоку

открытые сбоку, регулируемые

Значения допустимых динамических нагрузок рассчитаны исходя из номинального
пробега 100000 m. Для номинальной длины пробега 50000 m представленные в
таблице значения C необходимо умножить на коэффициент 1,26.
