WINCOR Банкомат CINEO C2060 ProCash 8000. Руководство оператора (2013 год) - часть 19

Оптическое разрешение	640x480 пикселей
Формат изображения	BMP, TIFF, JPEG
Влияние постороннего света Солнечный свет	9 ООО фут-кандел (96,9 люкс)
Угол наклона	60°
Угол поворота	360°
Боковой угол наклона	50°

Физические характеристики

Параметры	Данные
Вес	0,051 кг
Размеры (Д х Ш х В)	48 х 59 х 25 мм

Условия окружающей среды

Параметры	Данные
Температура эксплуатации	От -20 ⁰ до + 50 °С
Температура хранения	От - 40 до + 70 °С
Влажность воздуха (при эксплуатации)	от 0 до 95 % (без конденсации)
Влажность воздуха (при хранении)	от 0 до 85 % (без конденсации)

Стандарты безопасности

Безопасность лазера	- IEC 60825/EN 60825 класс 2
	- US21CFR 1040 класс 2
	- CDRH класс II

Дешифровка

Параметры	Данные
Штрихкод 1D	EAN / U PC *
	Bookland EAN
	UCC Coupon Code
	ISSN EAN
	Code 128 *
	GS1-128
	ISBT 128
	Trioptic Code 39
	Code 39 *
	Code 93
	Code 11
	Interleaved 2/5 *
	Discrete 2/5
	Codabar
	MSI Plessy
	Chinese 2 of 5
	Matrix 2 of 5
	Inverse 1D
	GS1 Databar *
	Composite Codes
	MSI Plessey
Штрихкод 2D	PDF 417 *
	MicroPDF417
	Data Matrix *
	Data Matrix Inverse
	Maxicode *
	QR Code *
	MicroQR *
	QR Inverse
	Aztec *
	Aztec Inverse

Параметры

Данные

Postal Codes

US Postnet *

US Planet *

UK Postal *

Japan Postal *

Australian Postal *

Netherlands KIX Code *

USPS 4CB/One Code/Intelligent

Mail UPU FICS Postal

Коды, обозначенные символом «*», активизируются на заводе.

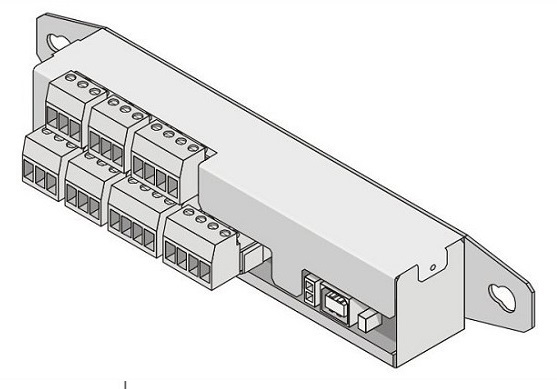

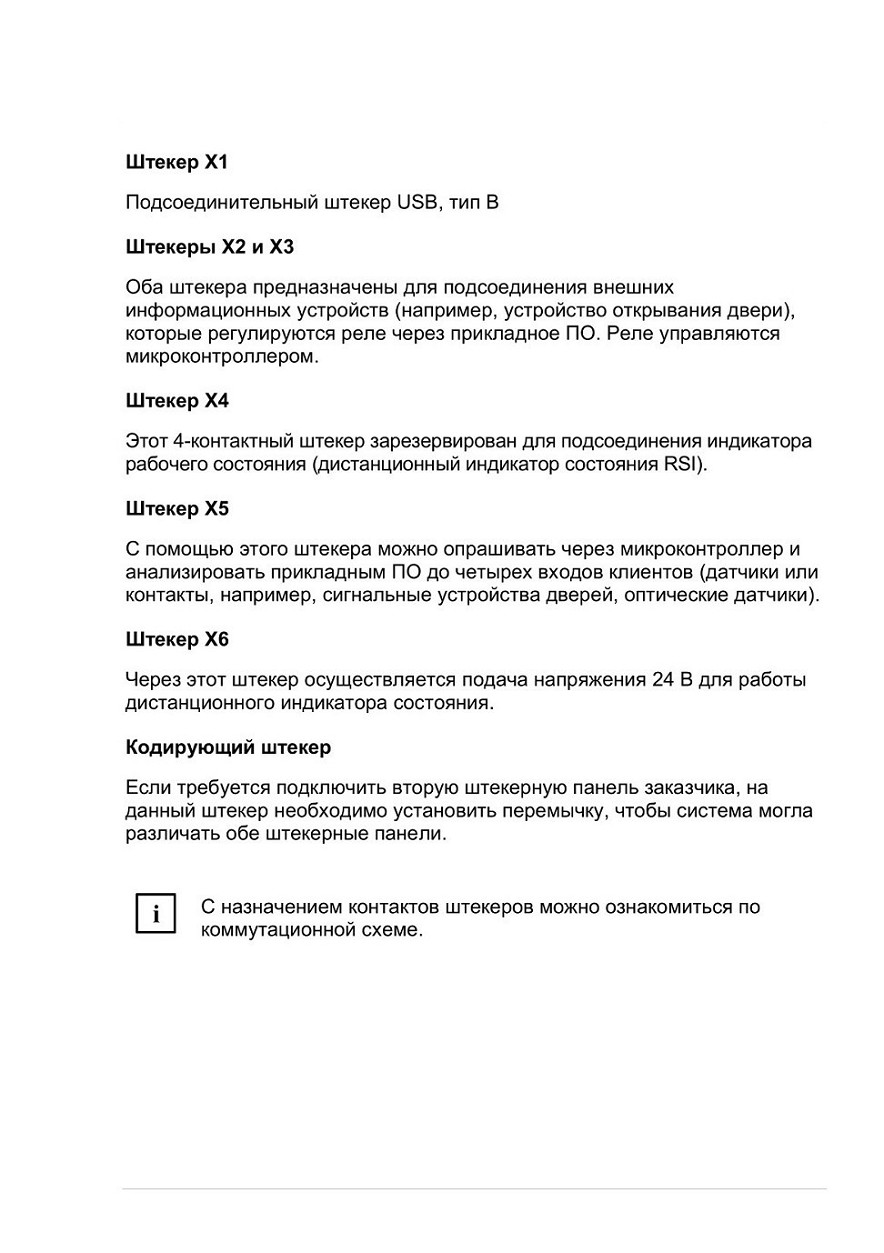

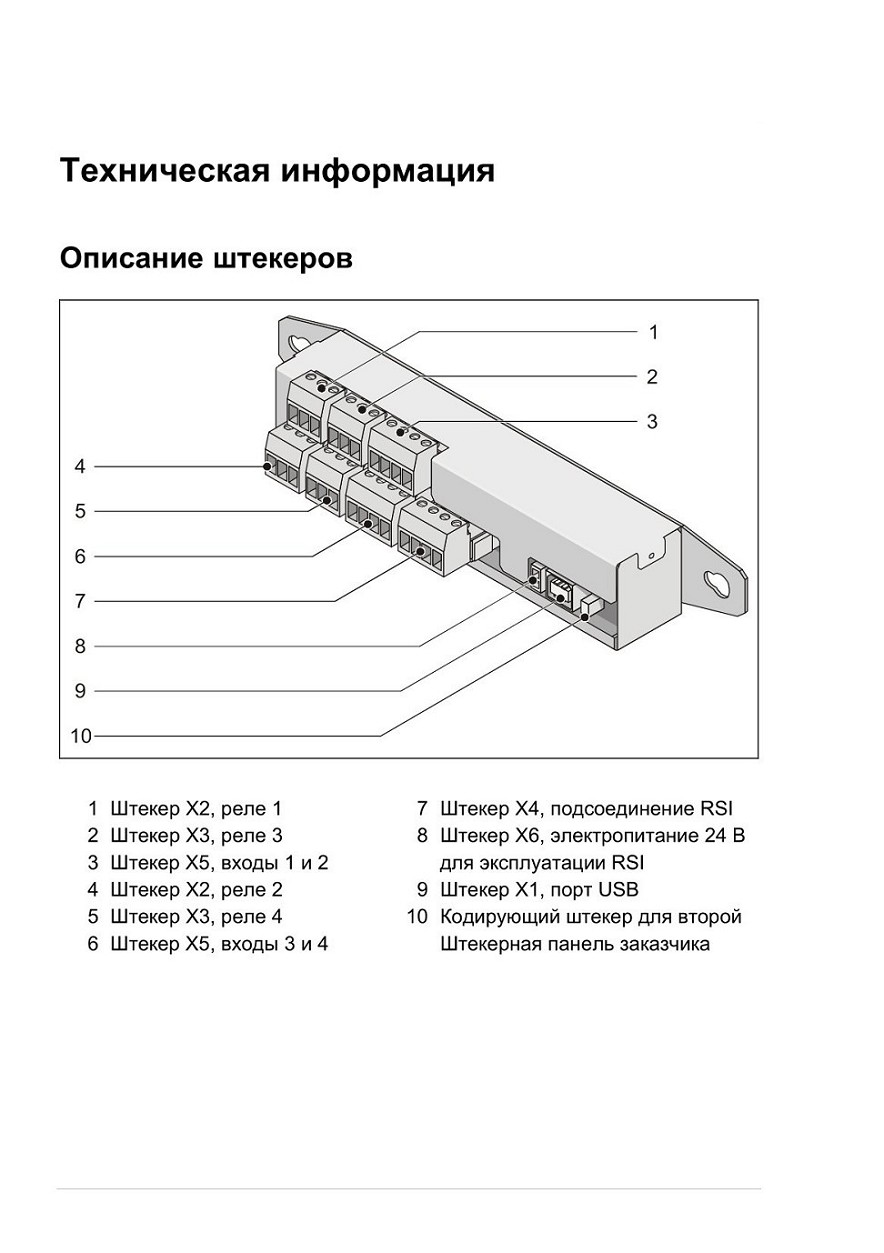

Штекерная панель USB
В банкомате CINEO С2060 / ProCash 8000 может быть установлена следующая штекерная панель заказчика:
- Штекерная панель заказчика USB 01750083012

Эта штекерная панель заказчика совместно с прикладным ПО обеспечивает следующие функции:

- Управление банкоматом CINEO С2060 / ProCash 8000 через четыре внешних сигнальных устройства

- Управление четырьмя внешними устройствами через систему

- Работа дистанционной индикации для состояния банкомата «Remote Status Indicator» (Дистанционный индикатор состояния)

Расположение штекерной панели заказчика показано в главе «Описание банкоматов».

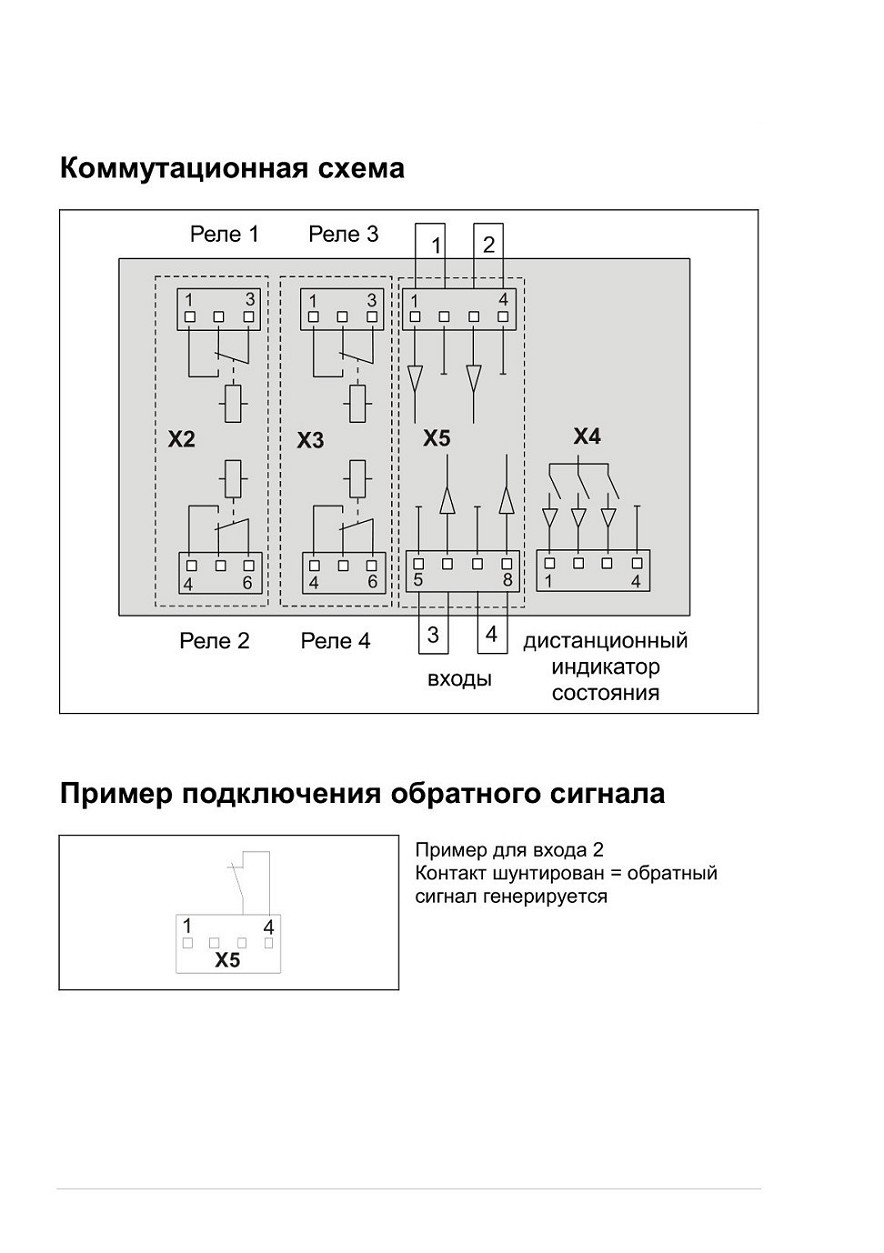

Коммутационная схема

UPS PW 5115 RM 1500 BA

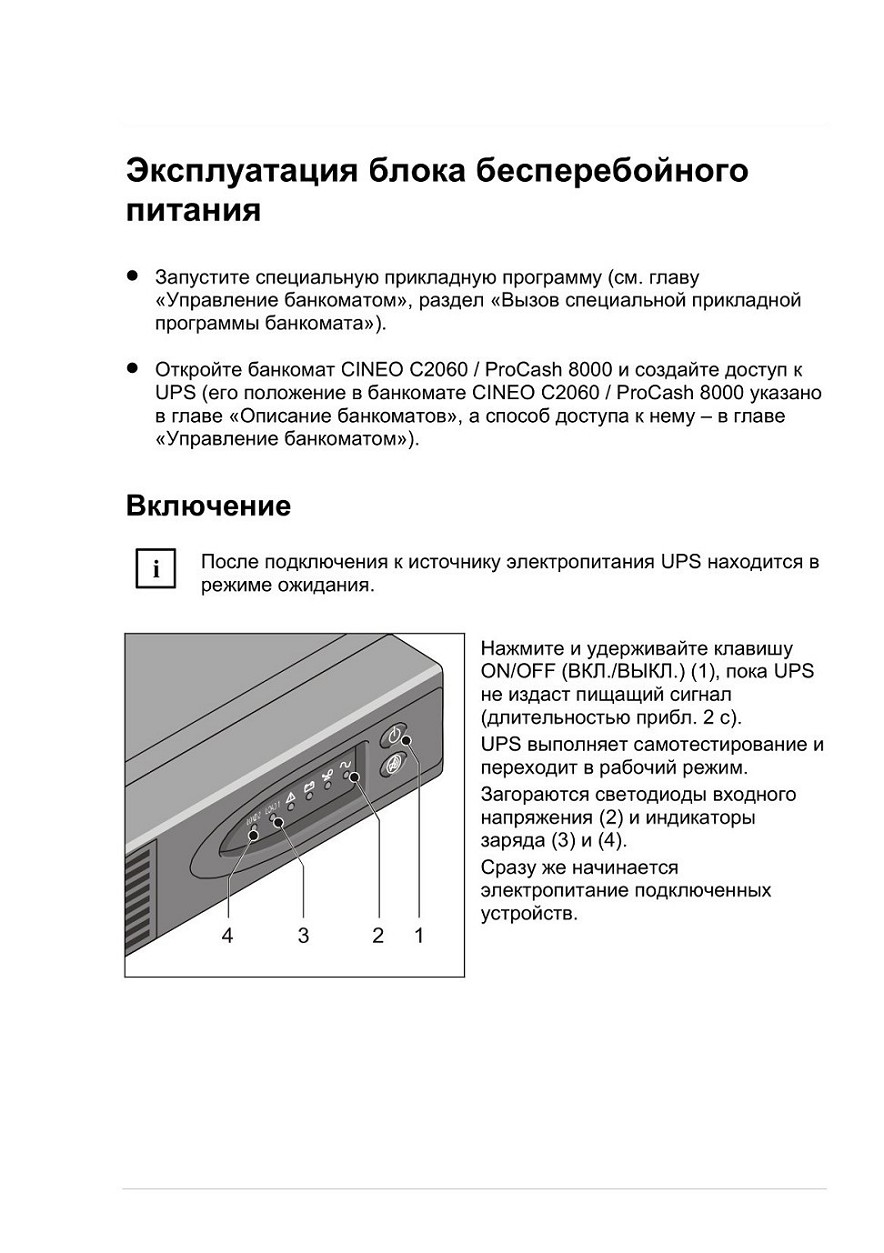

Банкомат опционально может быть оснащен источником бесперебойного питания UPS PW 5115 RM 1500 ВА.

UPS защищает подключенные банкоматы от перебоев электропитания, а также недостаточного и избыточного напряжения. В случае сбоя внешняя подача электропитания прерывается, и питание подключенных банкоматов осуществляется от внутренней батареи UPS до тех пор, пока не восстановится внешнее электропитание или, при длительном сбое, пока не закончится заряд батареи.
Если банкомат оснащен отопителем или климатическим пакетом, то данные устройства не подключаются к UPS и не снабжаются от него электроэнергией.

Обзор вариантов исполнения

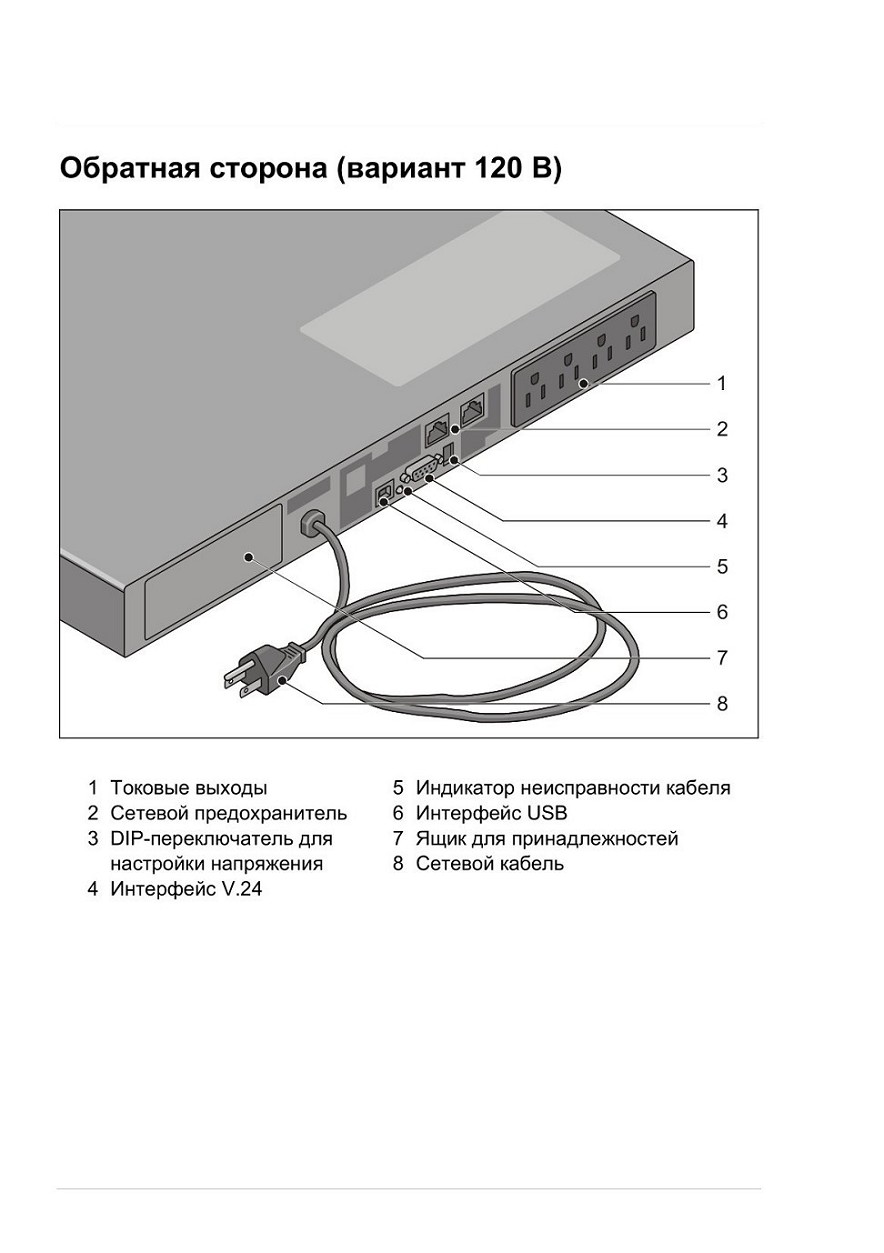

Обратная сторона (вариант 120 В)

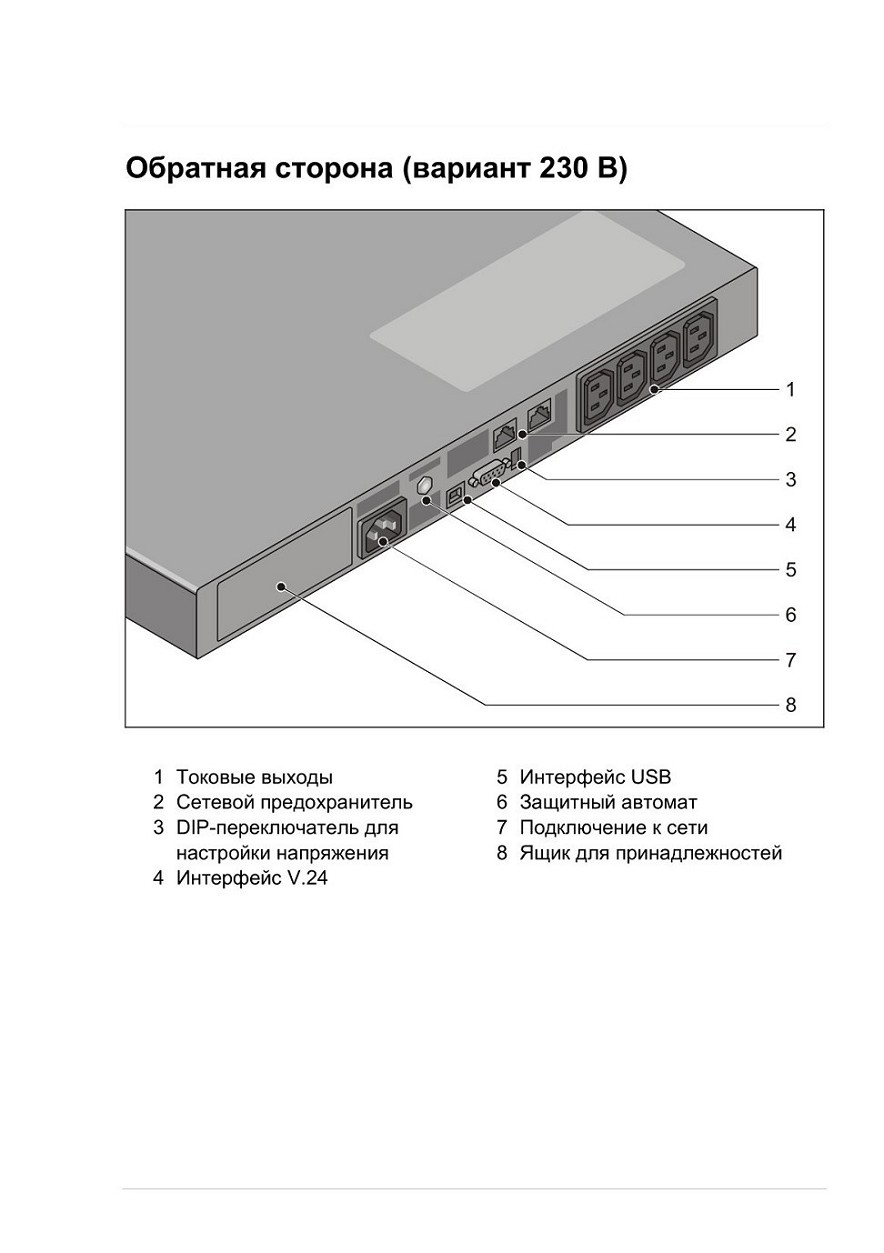

Обратная сторона (вариант 230 В)

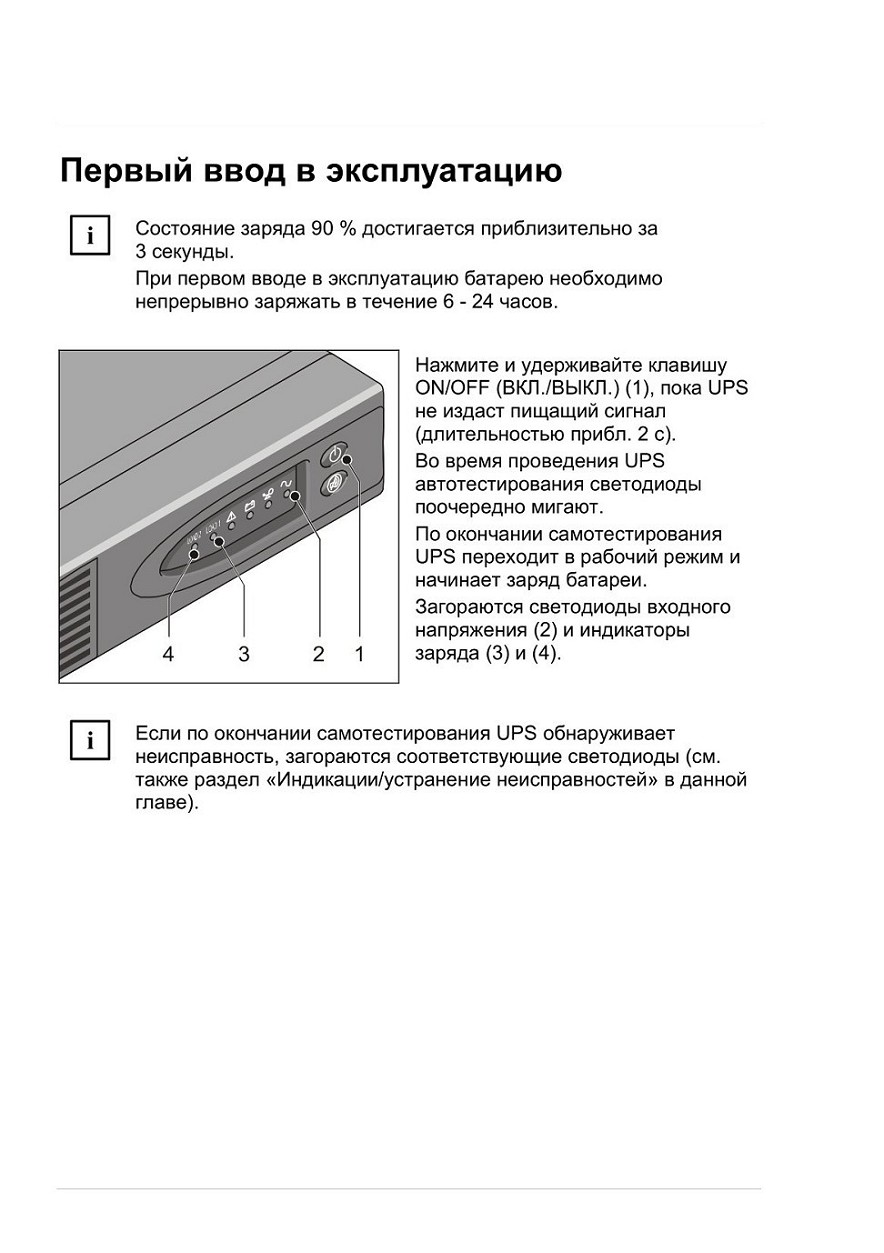

Первый ввод в эксплуатацию

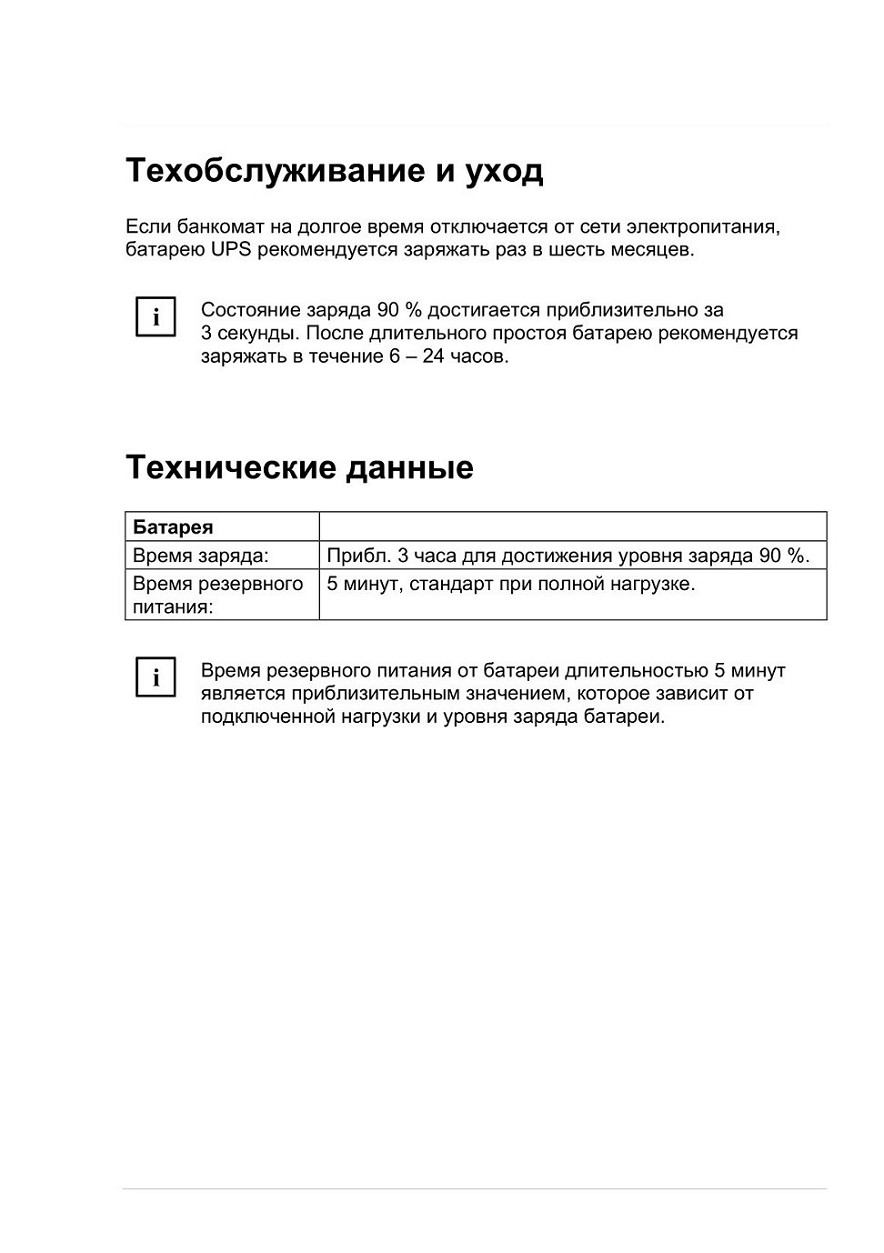

Техобслуживание и уход

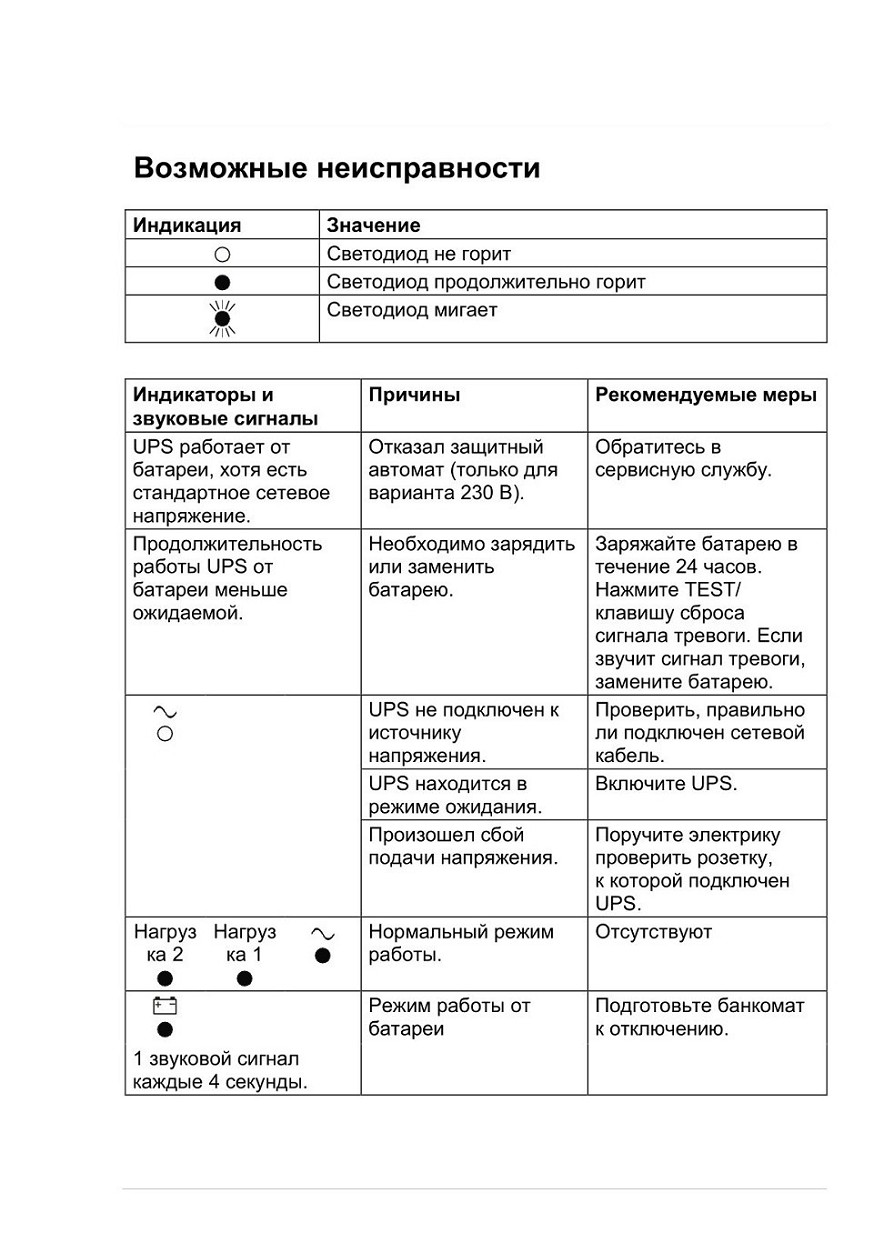

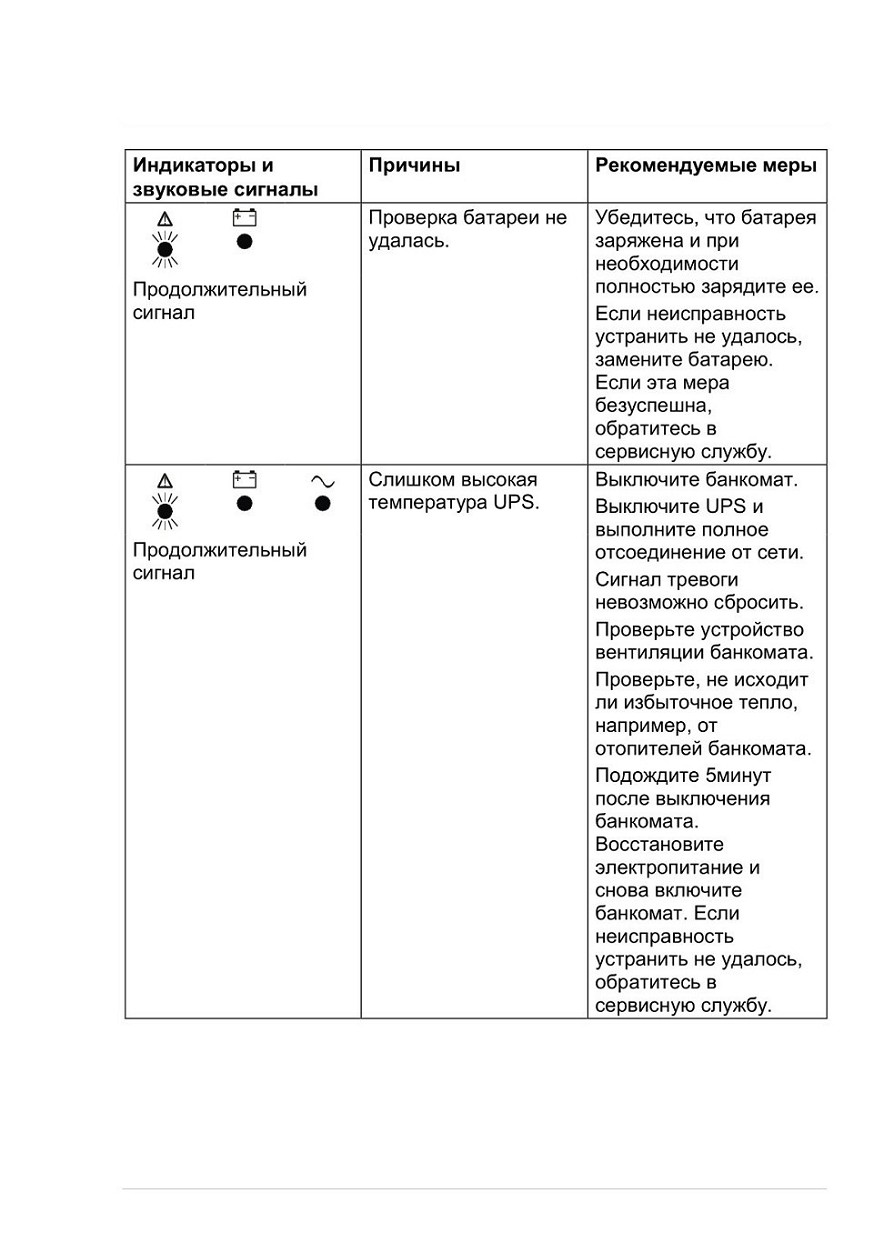

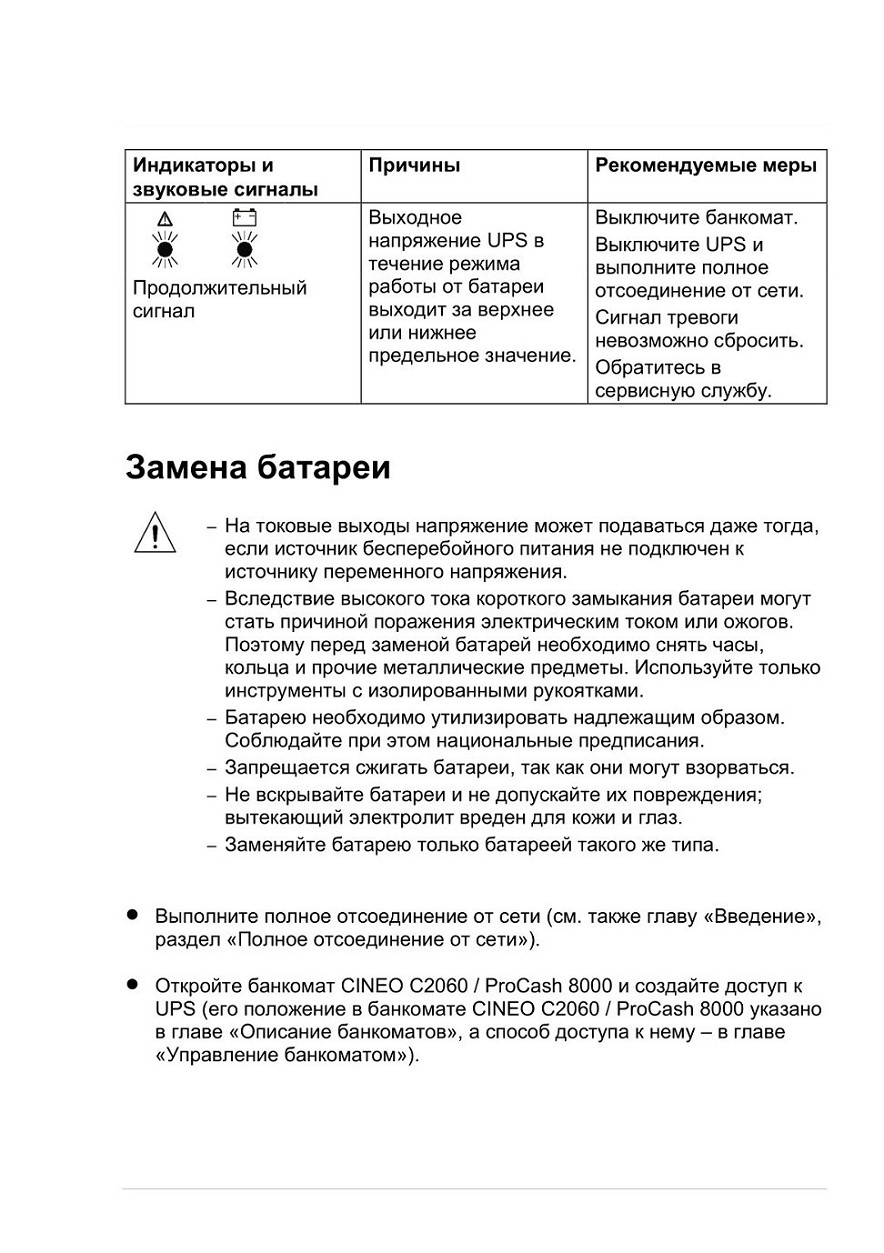

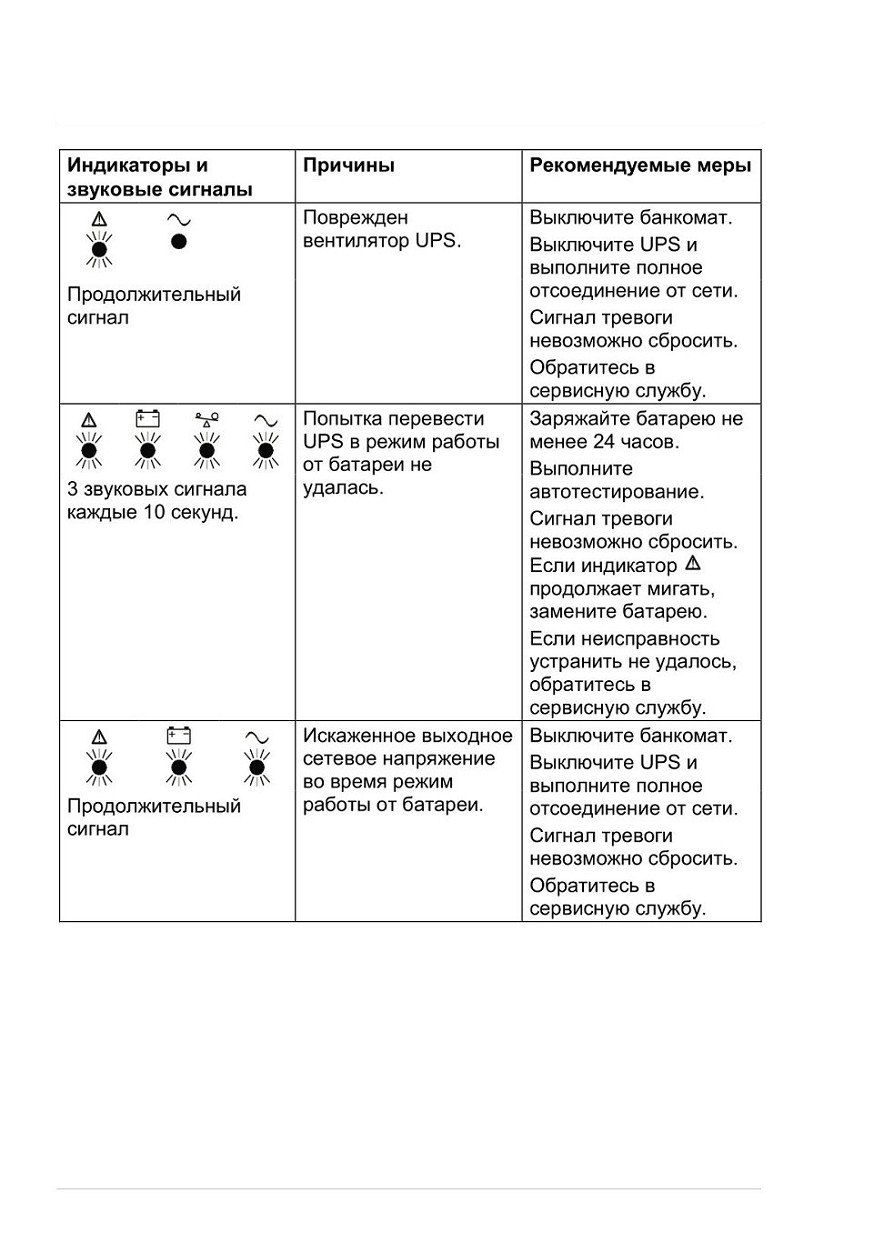

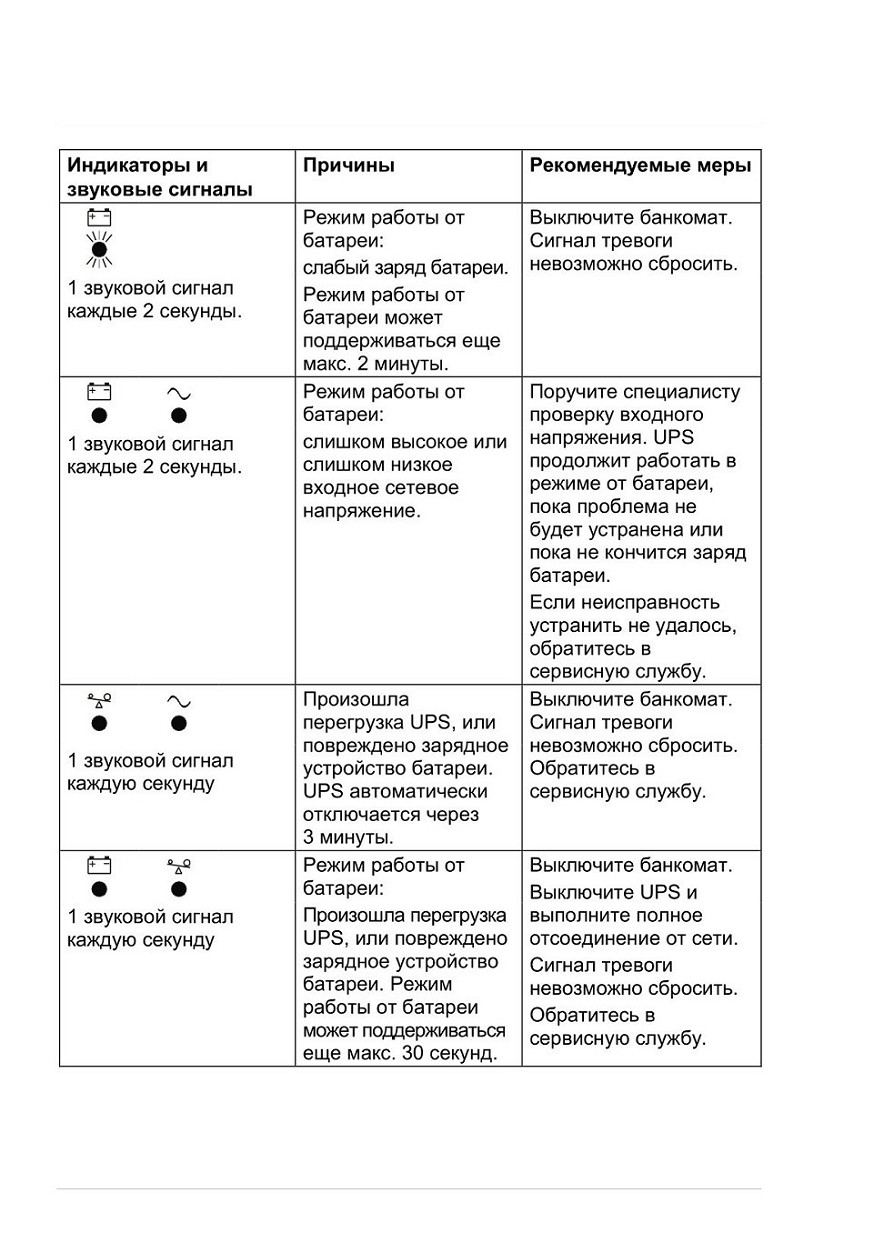

Возможные неисправности
Общие сведения

В данной главе описаны рекомендации по устранению возможных неисправностей на панели управления.

Устранение неисправностей встроенных компонентов банкомата описано в главах, посвященных соответствующим компонентам.

Если неисправности не удалось устранить собственными силами, обратитесь в уполномоченное бюро WINCOR NIXDORF International GmbH, указав при этом идентификационный номер банкомата.

Возможные неисправности сейфа
В случае неисправностей сейфа обращайтесь в местное представительство фирмы Wincor Nixdorf или к Вашему авторизованному партнеру Wincor Nixdorf.

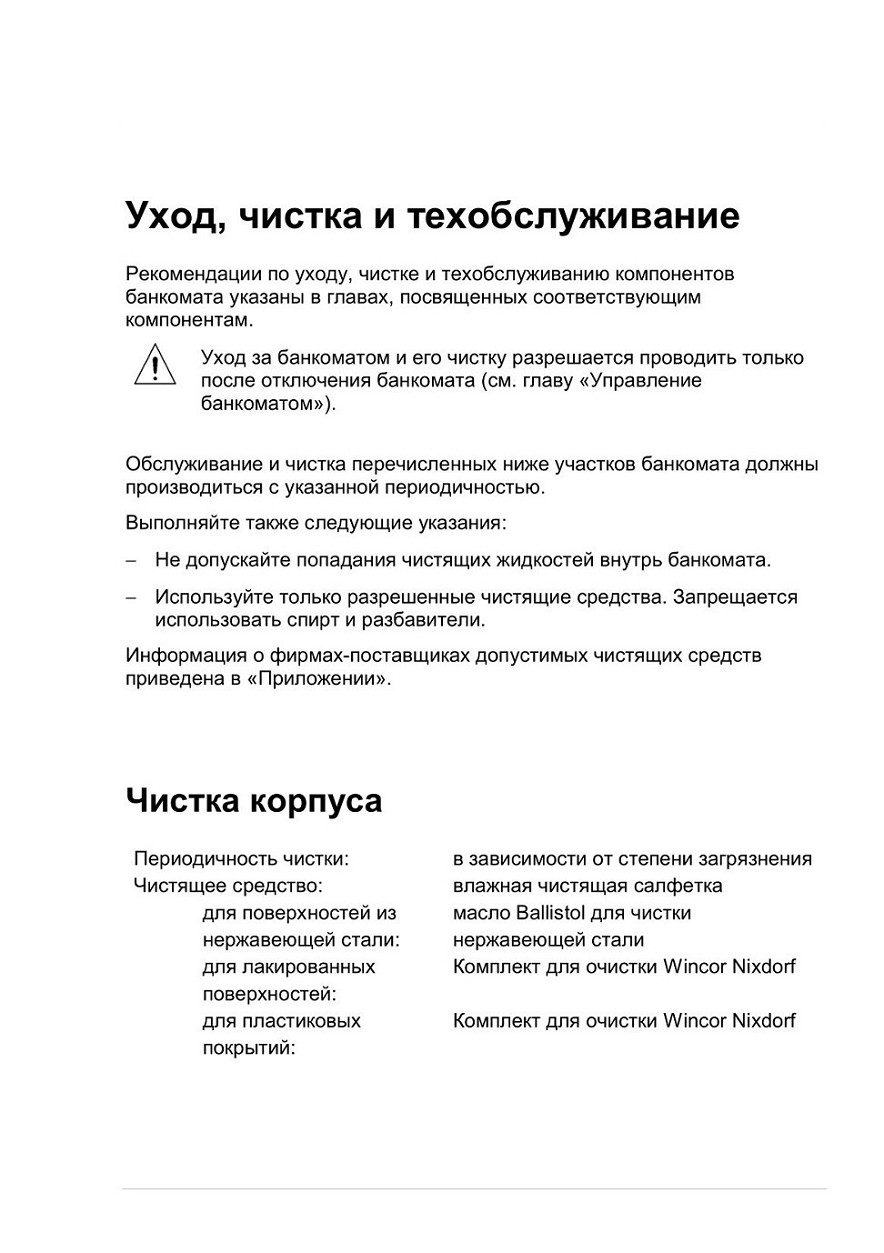

Уход, чистка и техобслуживание

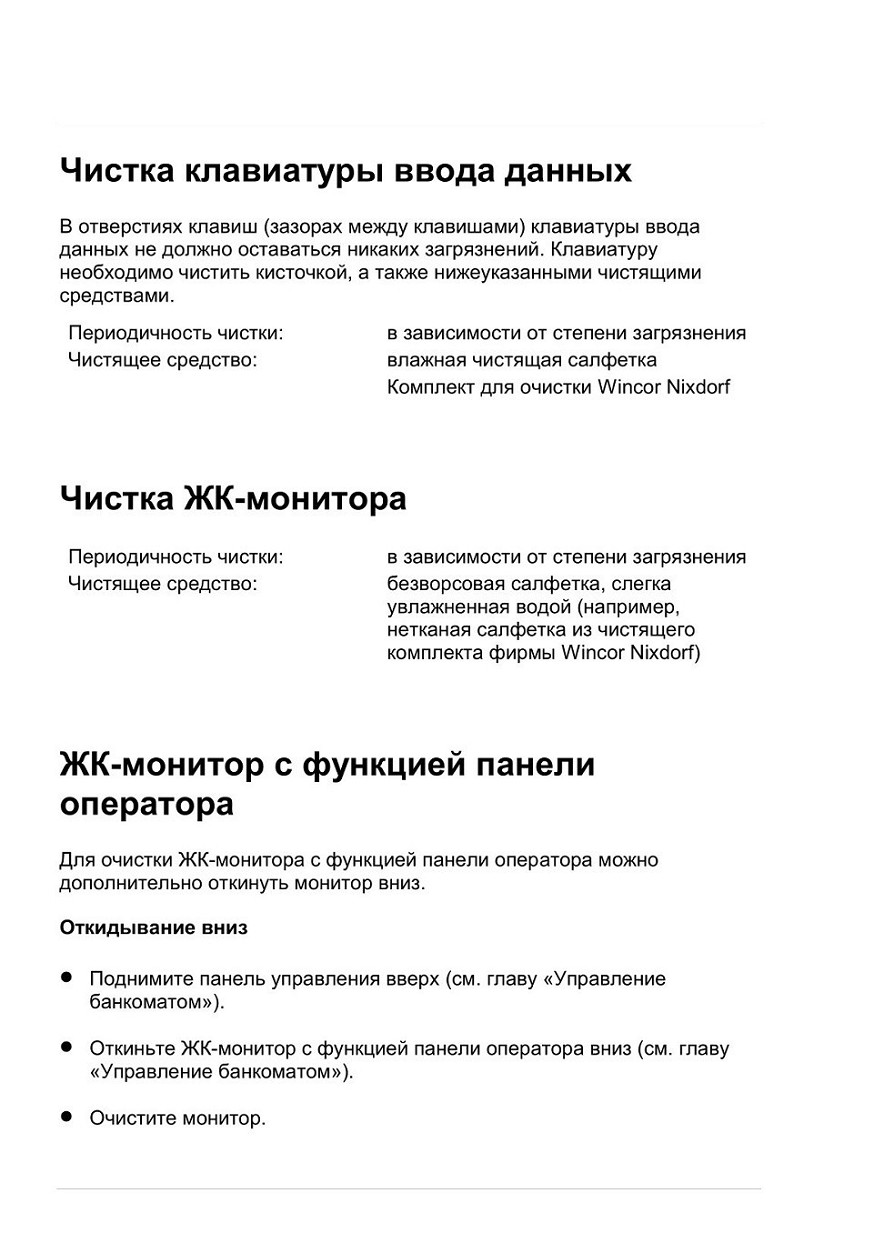

Чистка клавиатуры ввода данных

Откидывание вверх

• Откиньте ЖК-монитор с функцией панели оператора вверх (см. главу «Управление банкоматом»).

• Опустите панель управления вниз (см. главу «Управление банкоматом»).
