Обзор вариантов

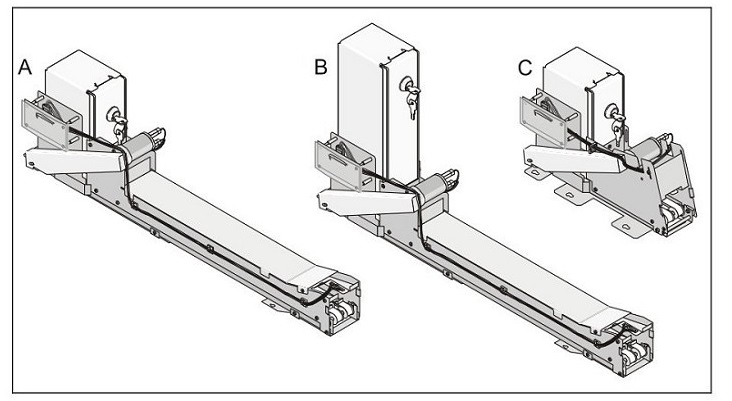

А Модуль изъятых карт с длинным путем транспортировки/ реджект-кассета на прим. 100 ИД-карт В Модуль изъятых карт с длинным путем транспортировки/ реджект-кассета на прим. 200 ИД-карт С Модуль изъятых карт с коротким путем транспортировки/ реджект-кассета на прим. 100 ИД-карт

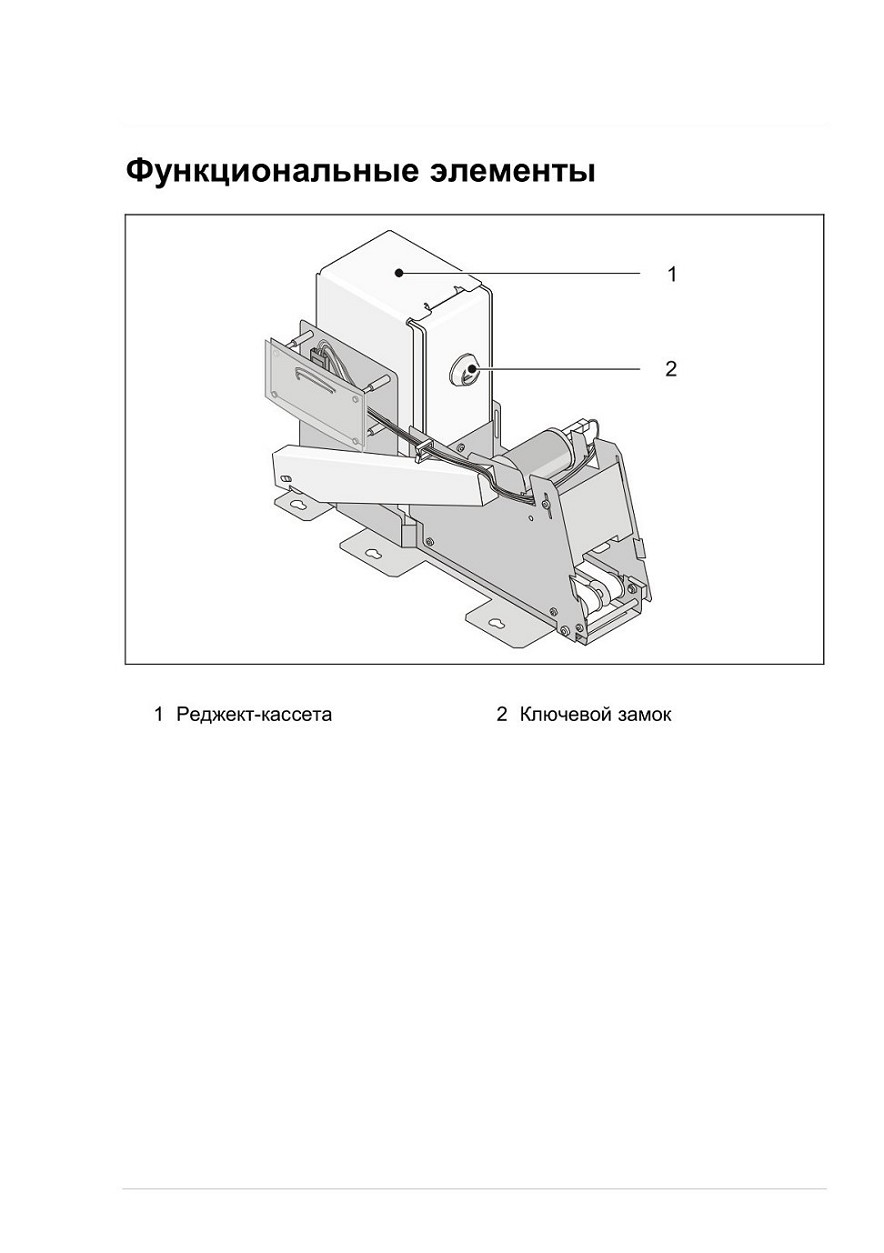

Функциональные элементы

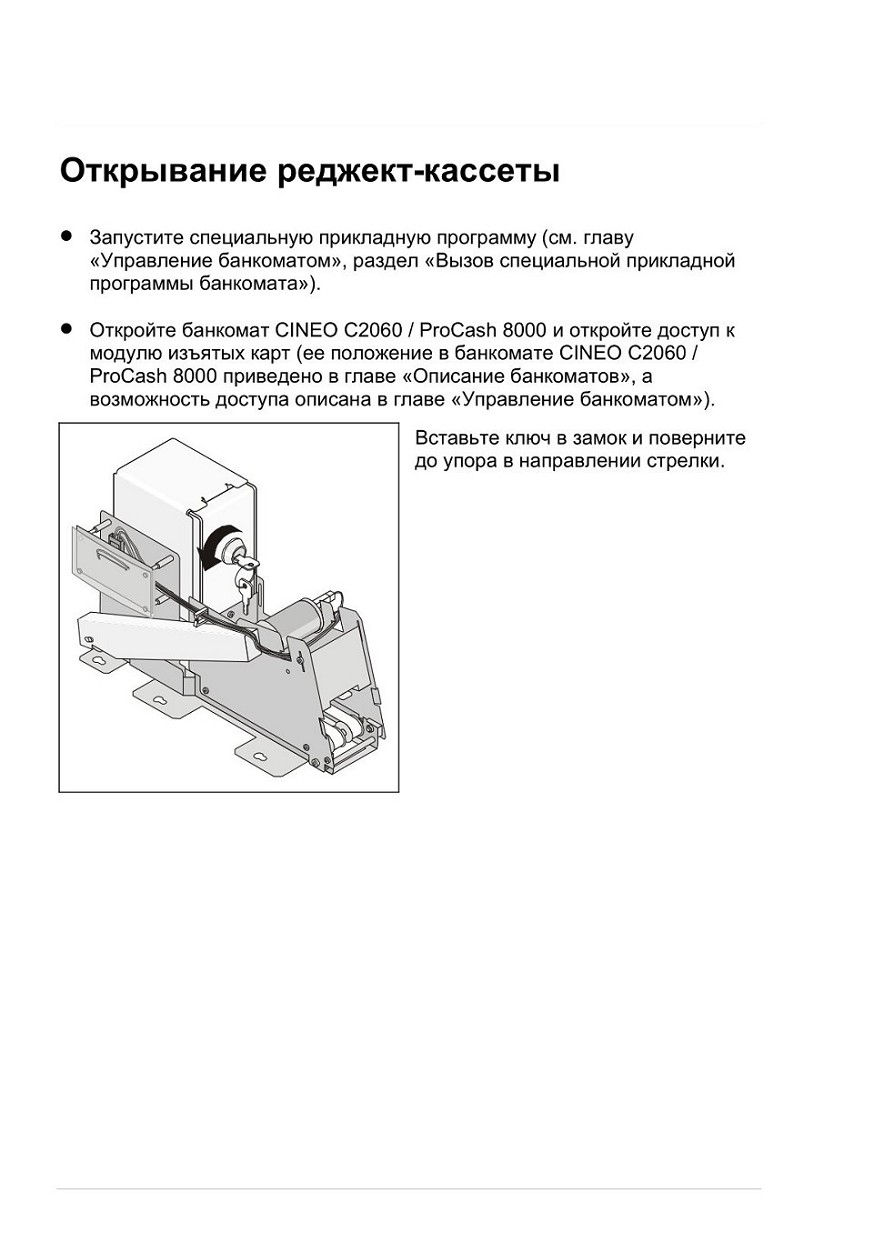

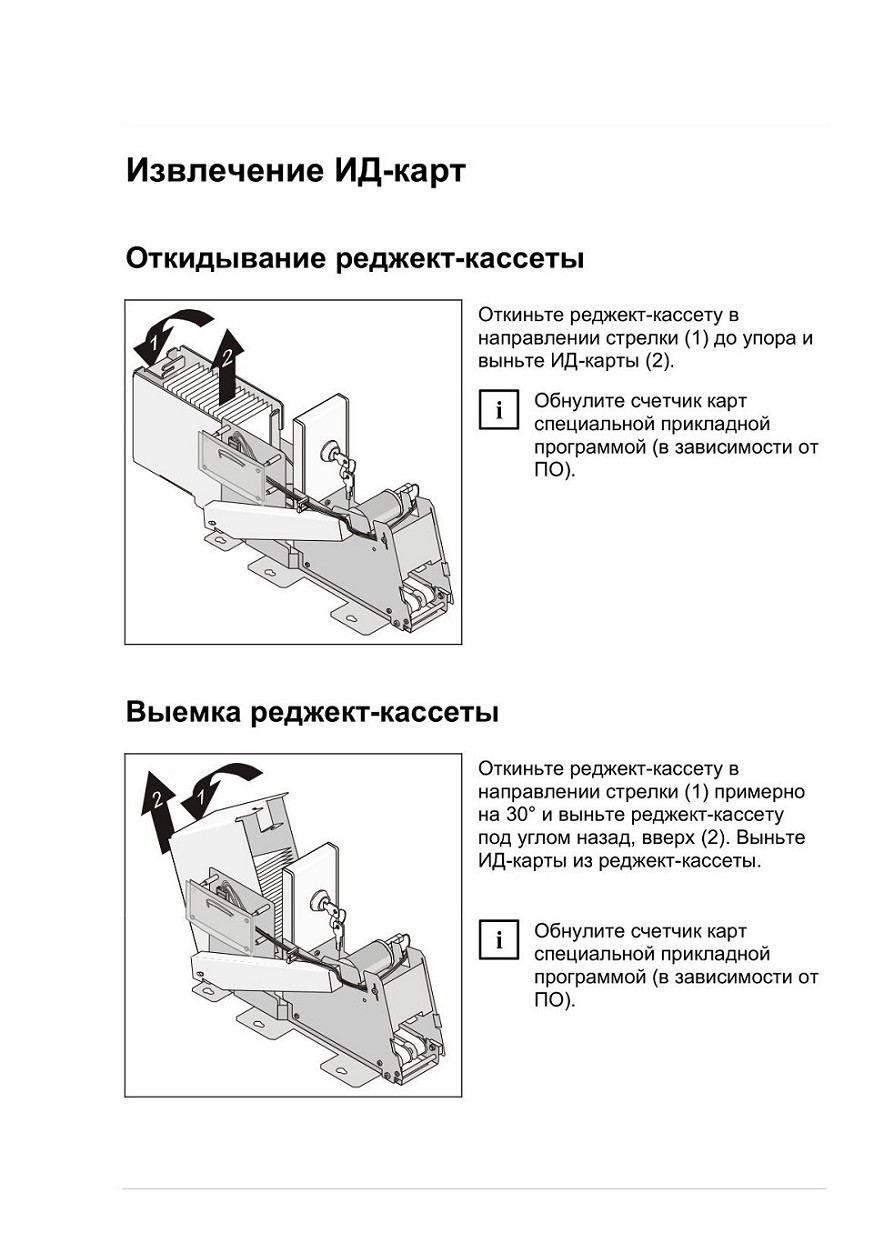

Открывание реджект-кассеты

Извлечение ИД-карт

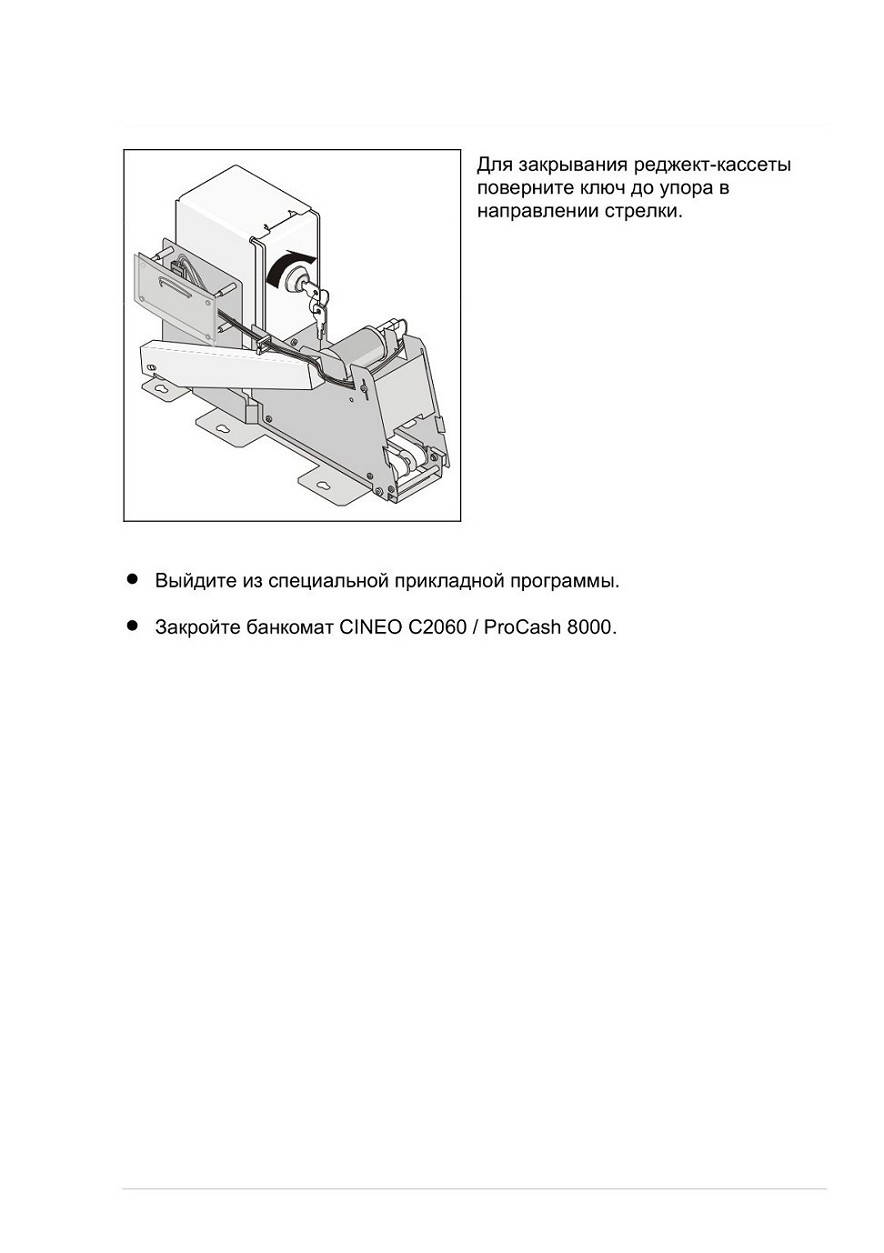

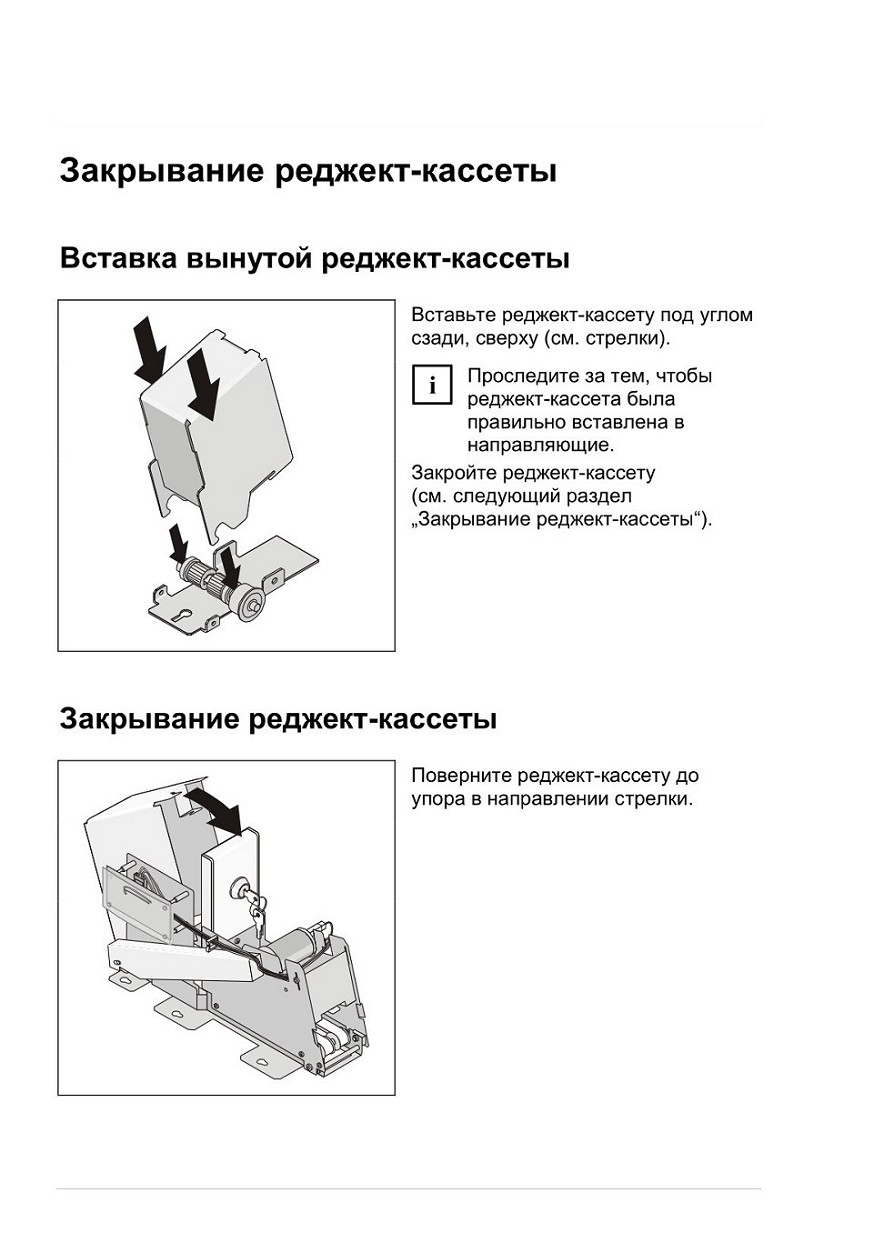

Закрывание реджект-кассеты

Возможные неисправности
ИД-карты не могут поступать в реджект-кассету, если

- реджект-кассета заполнена,

- загрязнен оптический датчик на переходе картридер / модуль изъятых карт,

- путь транспортировки блокирован посторонними предметами.
Устранение неисправностей модуля изъятых карт с длинным путем транспортировки производится так же, как и модуля с коротким путем.

В качестве примера описано устранение неисправностей модуля изъятых карт с коротким путем транспортировки.
Если не удалось устранить неисправность, обратитесь в службу
технической поддержки.
• Запустите специальную прикладную программу (см. главу «Управление банкоматом», раздел «Вызов специальной прикладной программы банкомата»).

• Откройте банкомат CINEO С2060 / ProCash 8000 и откройте доступ к модулю изъятых карт (ее положение в банкомате CINEO С2060 / ProCash 8000 приведено в главе «Описание банкоматов», а возможность доступа описана в главе «Управление банкоматом»).

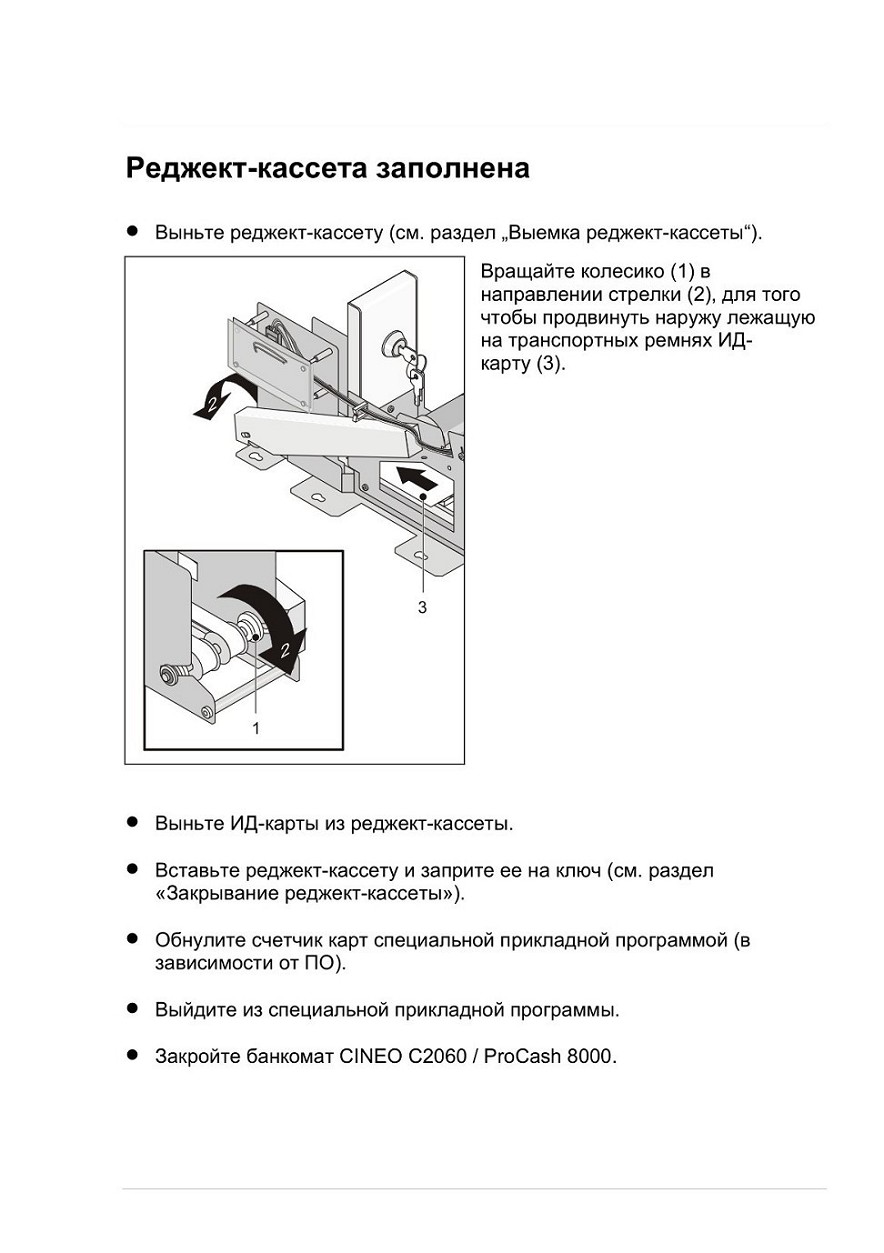

Реджект-кассета заполнена

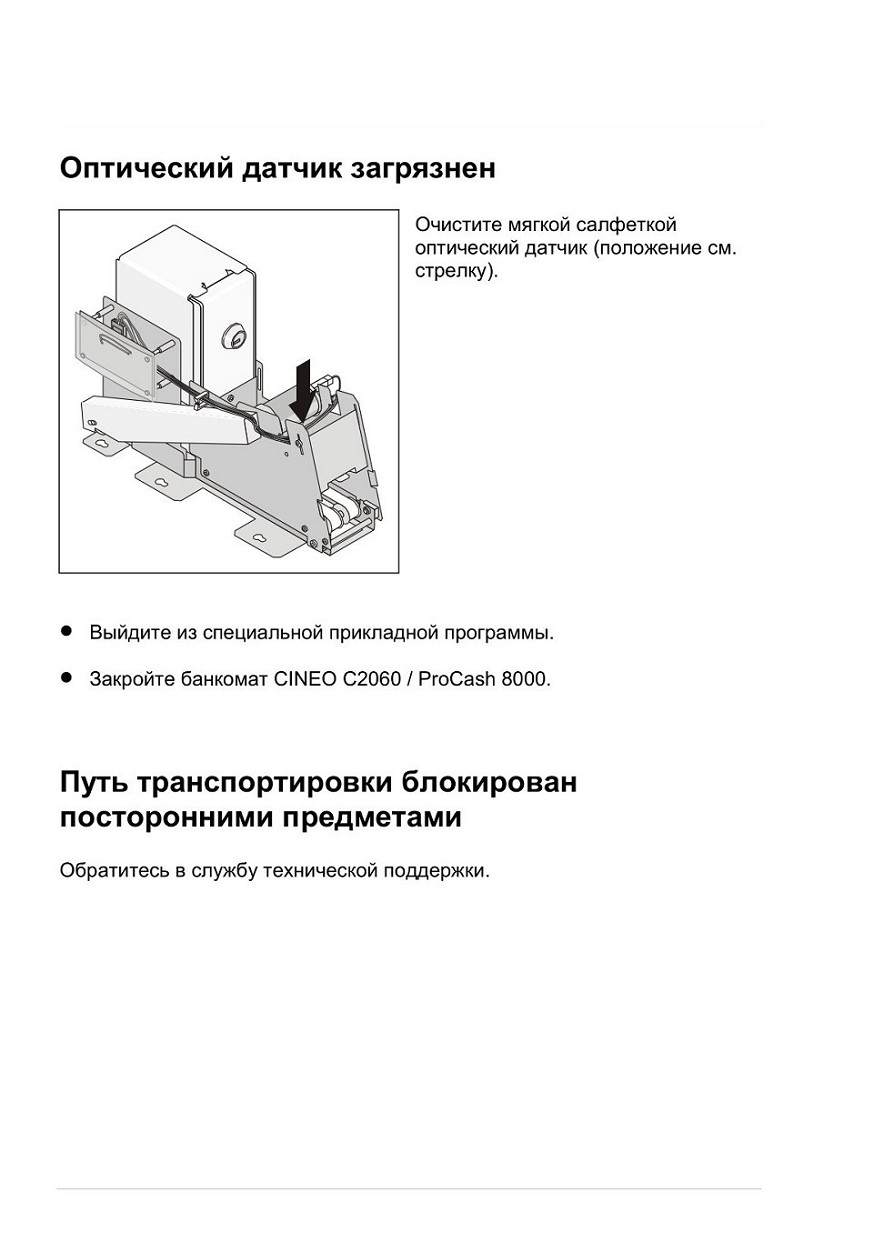

Оптический датчик загрязнен

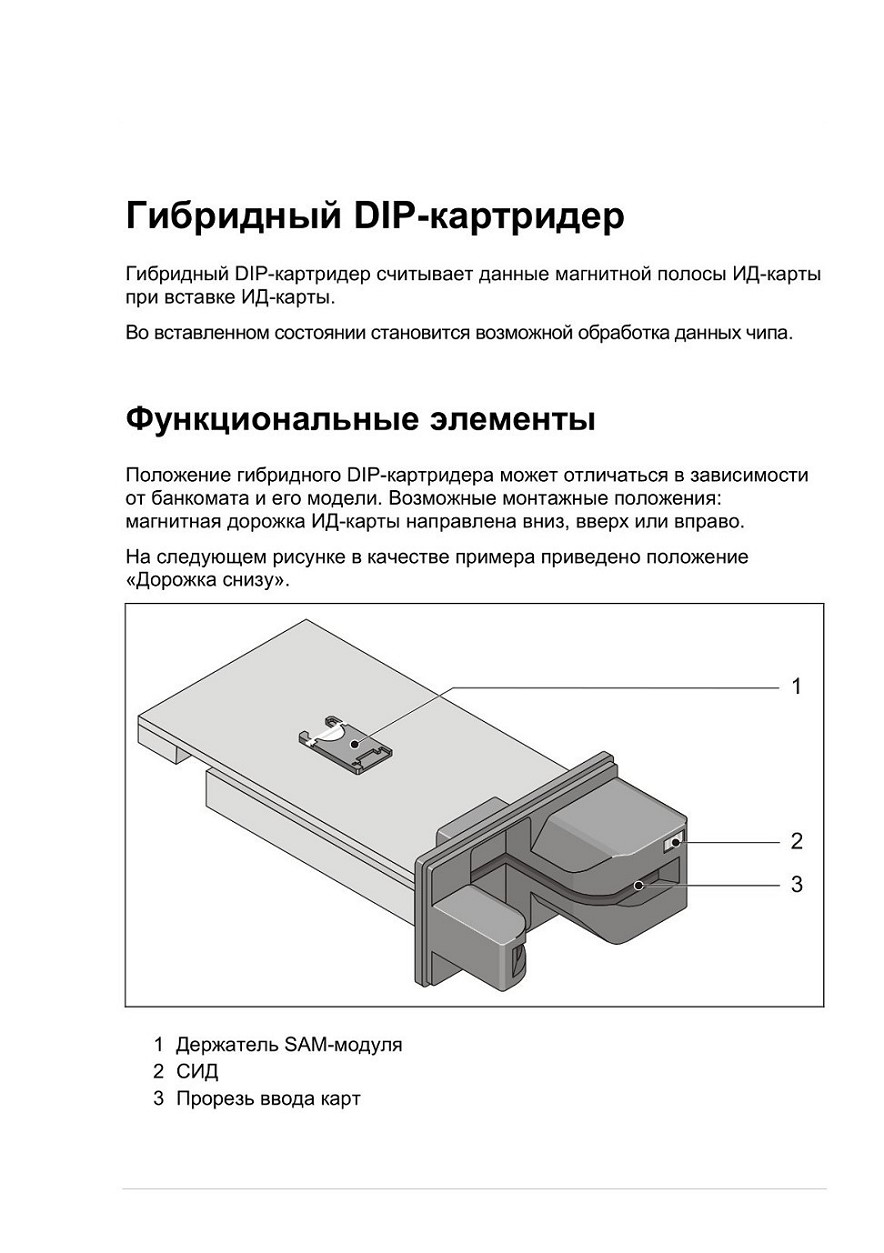

Гибридный DIP-картридер

Принцип действия
В зависимости от ПО считывание магнитной дорожки производится либо при вводе, либо при вынимании ИД-карты (стандартно: при вводе).

Поэтому как при вводе, так и при вынимании ИД-карты необходимо по возможности равномерное продвижение карты.

В случае программ с функцией чип-карты карта автоматически фиксируется в прорези ввода карт. При этом ИД-карты необходимо полностью вставить в картридер. После завершения обработки ИД-карта освобождается.

Назначение светодиодных индикаторов над прорезью ввода карт определяется прикладной программой и в настоящем руководстве не описывается.

Модуль сконструирован таким образом, что введенные в него посторонние предметы (например, монеты) падают из прорези ввода карт непосредственно в нижнюю часть банкомата.

Ввод ИД-карт
При вводе ИД-карты необходимо следить за правильным положением магнитной полосы. Картридер может считать информацию с ИД-карты только в том случае, если она введена в картридер описанным способом.

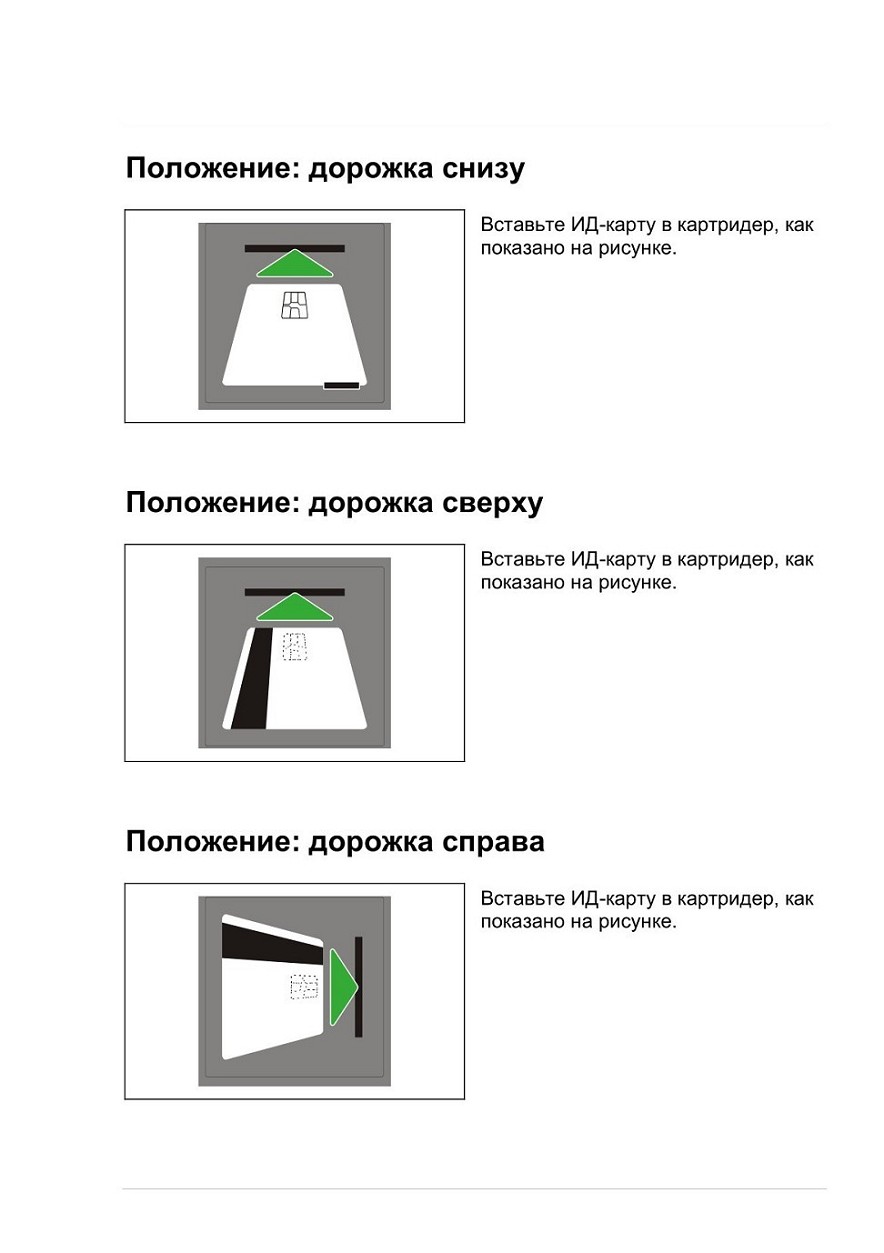

Способ ввода ИД-карты в картридер зависит от расположения картридера в банкомате. В большинстве банкоматов картридер расположен дорожкой вверх или вниз. Положение дорожкой вправо встречается достаточно редко.
Иллюстрации могут отличаться от рисунков, фактически нанесенных на банкомат, и приведены здесь только в качестве примера.

Положение: дорожка снизу

Модуль аутентификации карточки (SAM)
Картридер подготовлен для установки модуля аутентификации карточки (SAM). Для приема SAM-модуля формата ID-ООО банкомат оснащен внутренним держателем модуля.

Модуль аутентификации карточки (SAM-модуль) позволяет, в частности, производить заданную шифровку и дешифровку с использованием крипто-процессора.

SAM-модуль выбирается согласно специфике потребностей заказчика и возможностям установленного ПО.

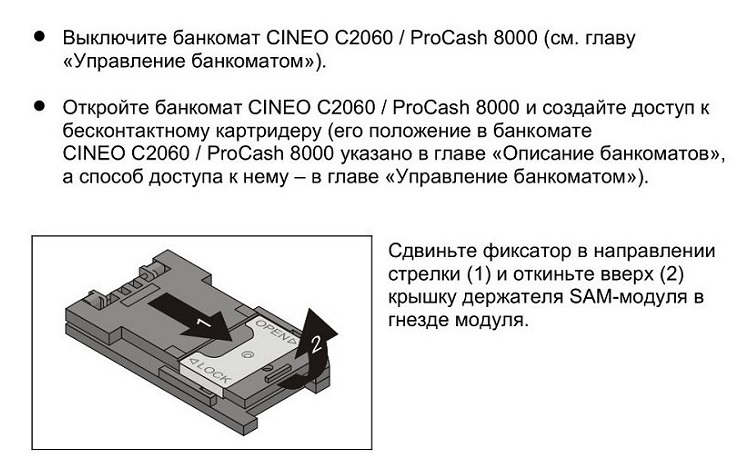

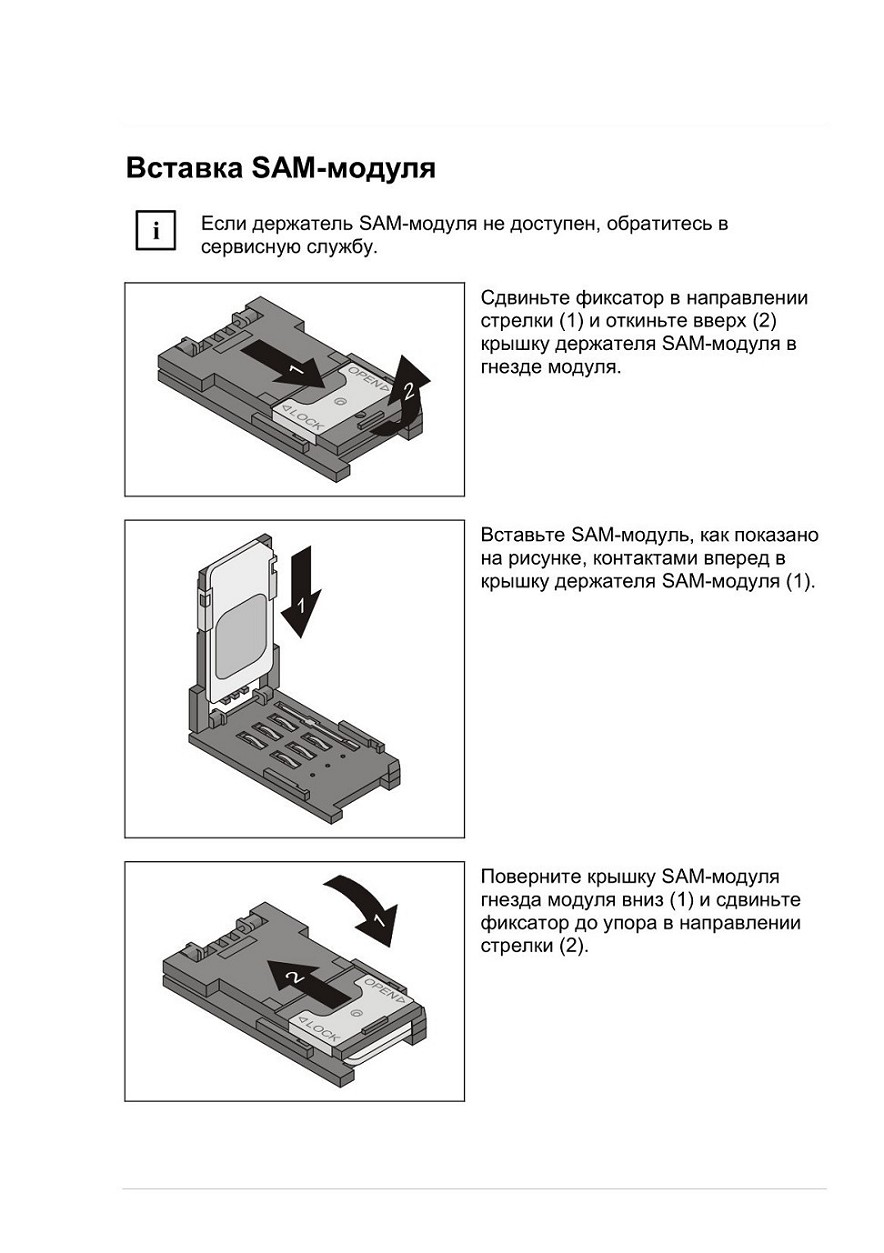

Вставка SAM-модуля

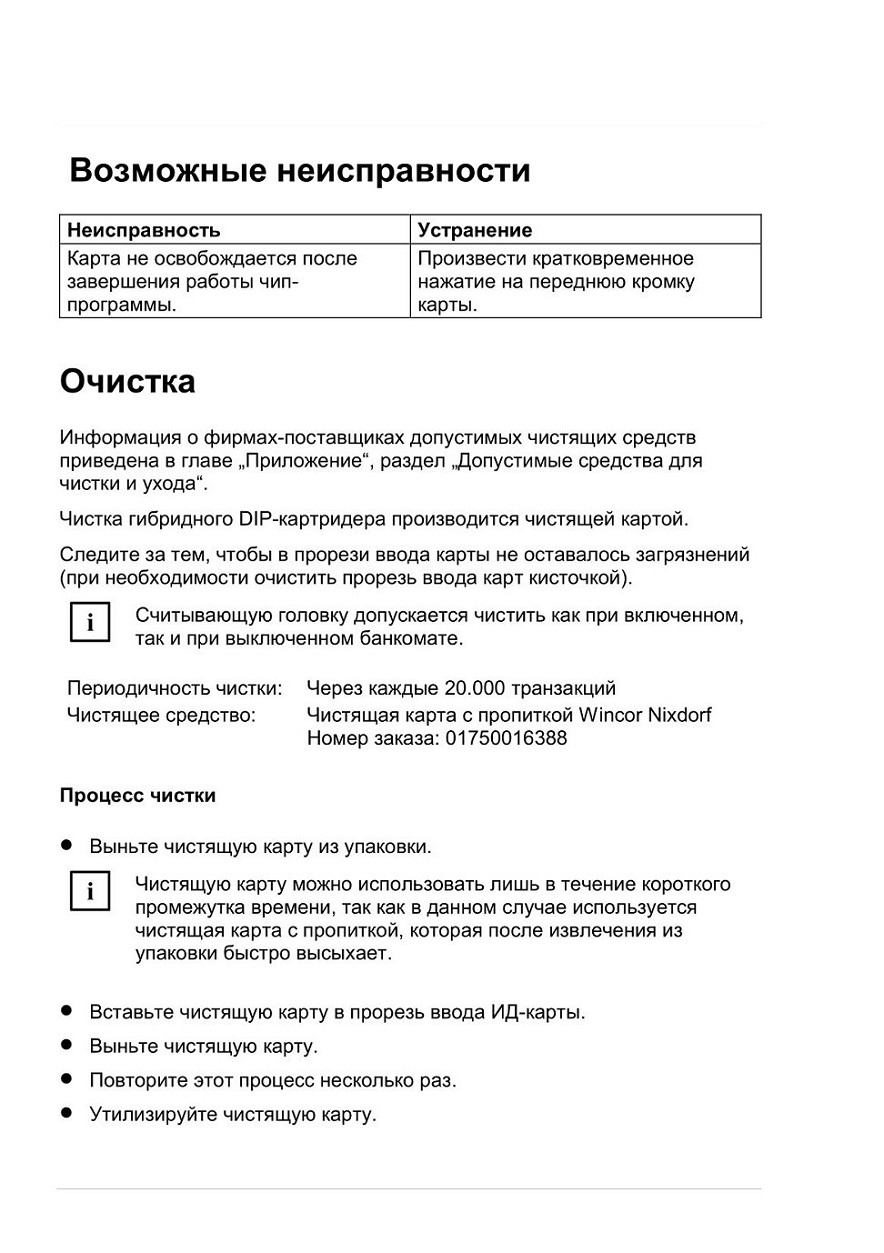

Возможные неисправности

Бесконтактное устройство считывания карт Multi-ISO kompakt

Бесконтактное устройство считывания карт Multi-ISO kompakt предназначено для обработки бесконтактных чип-карт с использованием прикладной программы.

Бесконтактное устройство считывания карт может обрабатывать следующие стандарты:

- ISO/IEC 14443А/В,

- ISO/IEC 15693,

- ISO/IEC 18000-3,

- ЕРС.

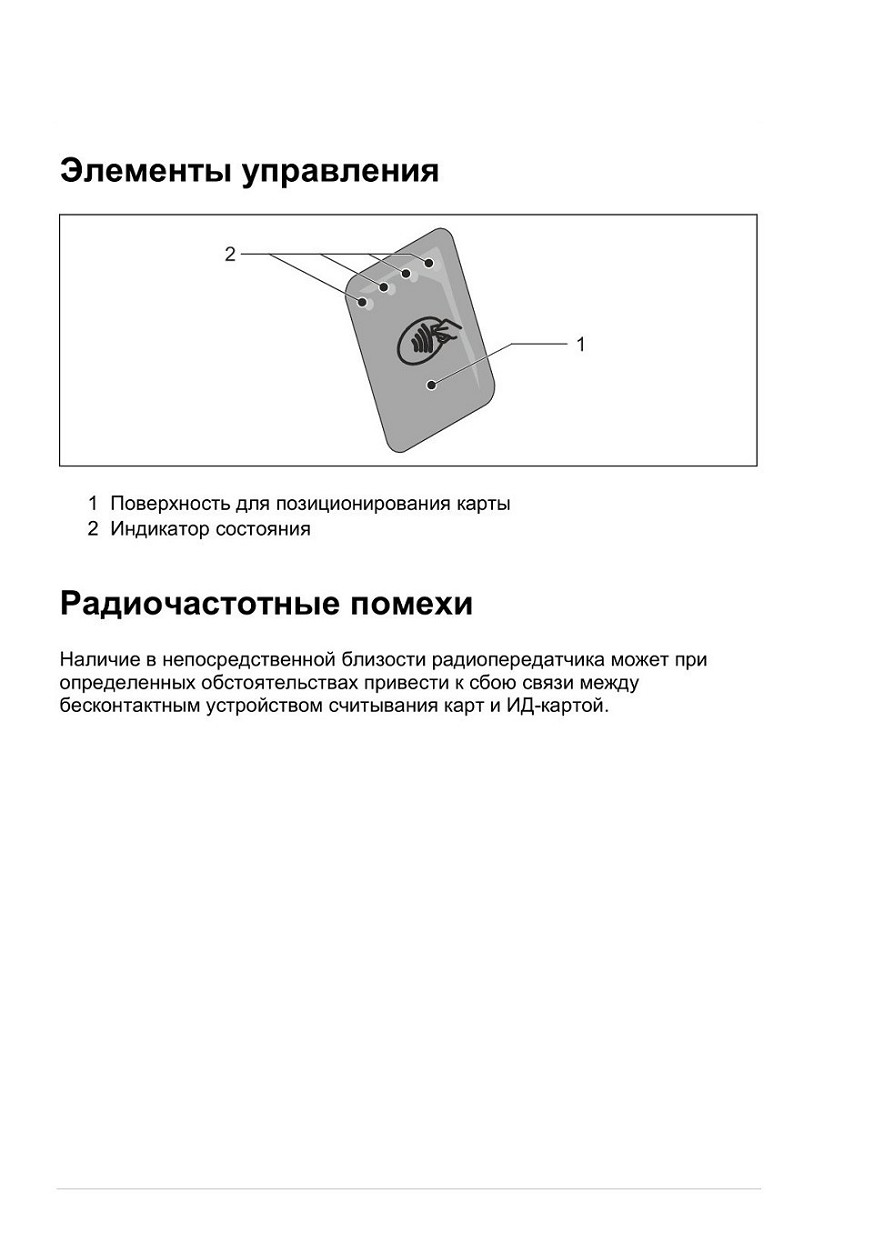

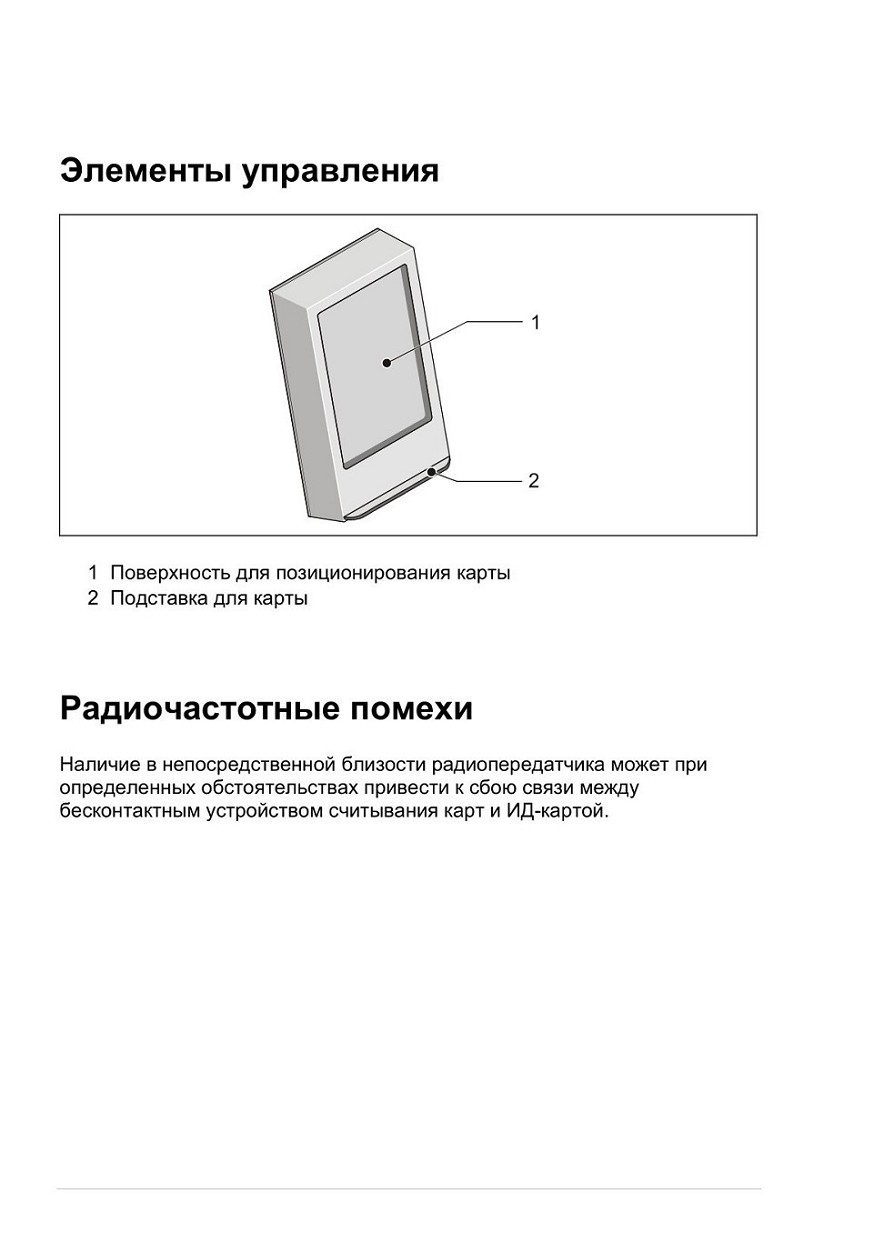

Элементы управления

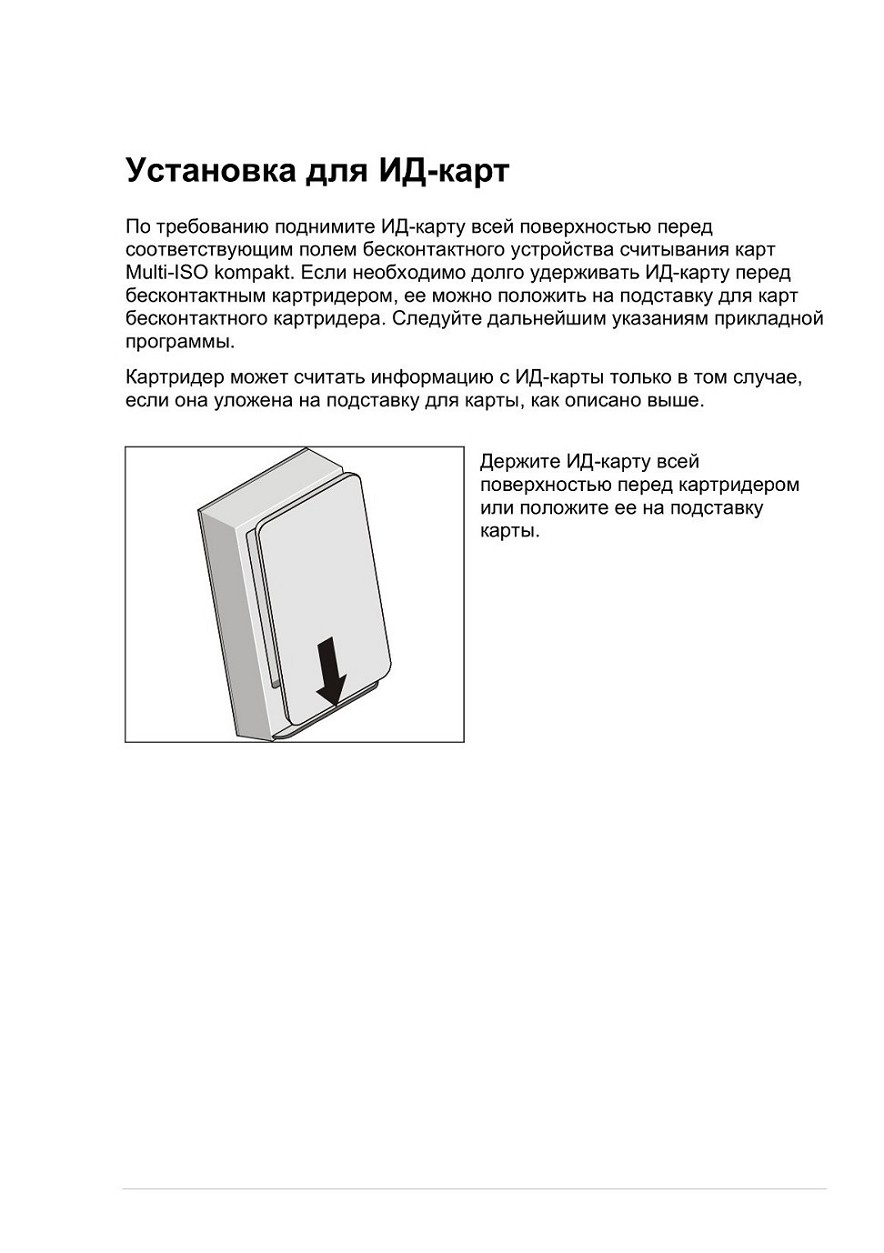

Установка для ИД-карт

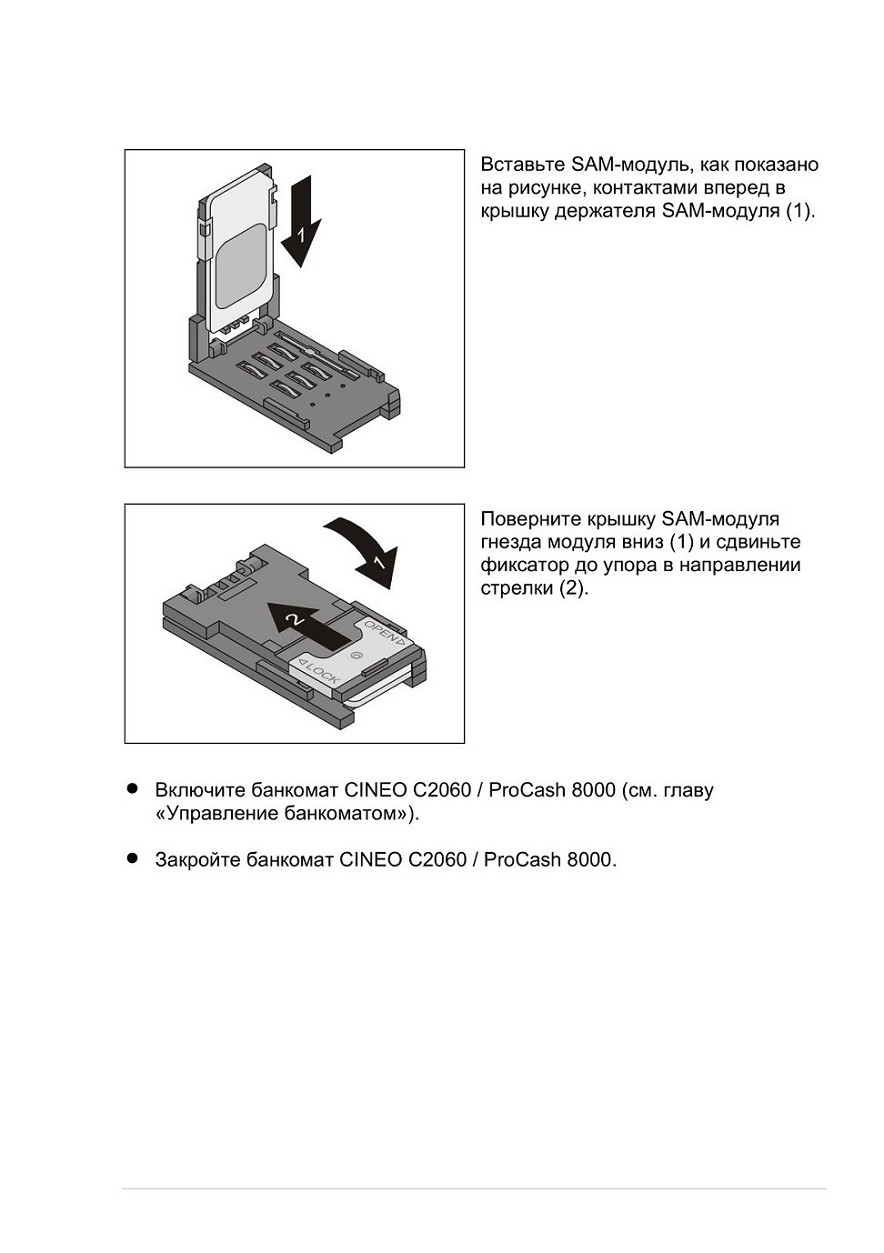

Установка SAM-модуля

Бесконтактное устройство считывания карт EMV/NFC

Бесконтактное устройство считывания карт выполняет чтение бесконтактным способом с чип-карт, мобильных телефонов и аналогичных устройств, поддерживающих соответствующий стандарт радиосвязи и режим эмуляции нижеуказанного стандарта. Далее эти варианты обозначаются общим термином «ИД-карта». Оно поддерживает бесконтактную оплату, например, по системе PayPass™ и payWave™.

Бесконтактное устройство считывания карт может обрабатывать следующие стандарты:

режим NFC:

- Card Emulation;

- Read/Writer;

- ISO/IEC 14443A/B MiFare®.

Элементы управления

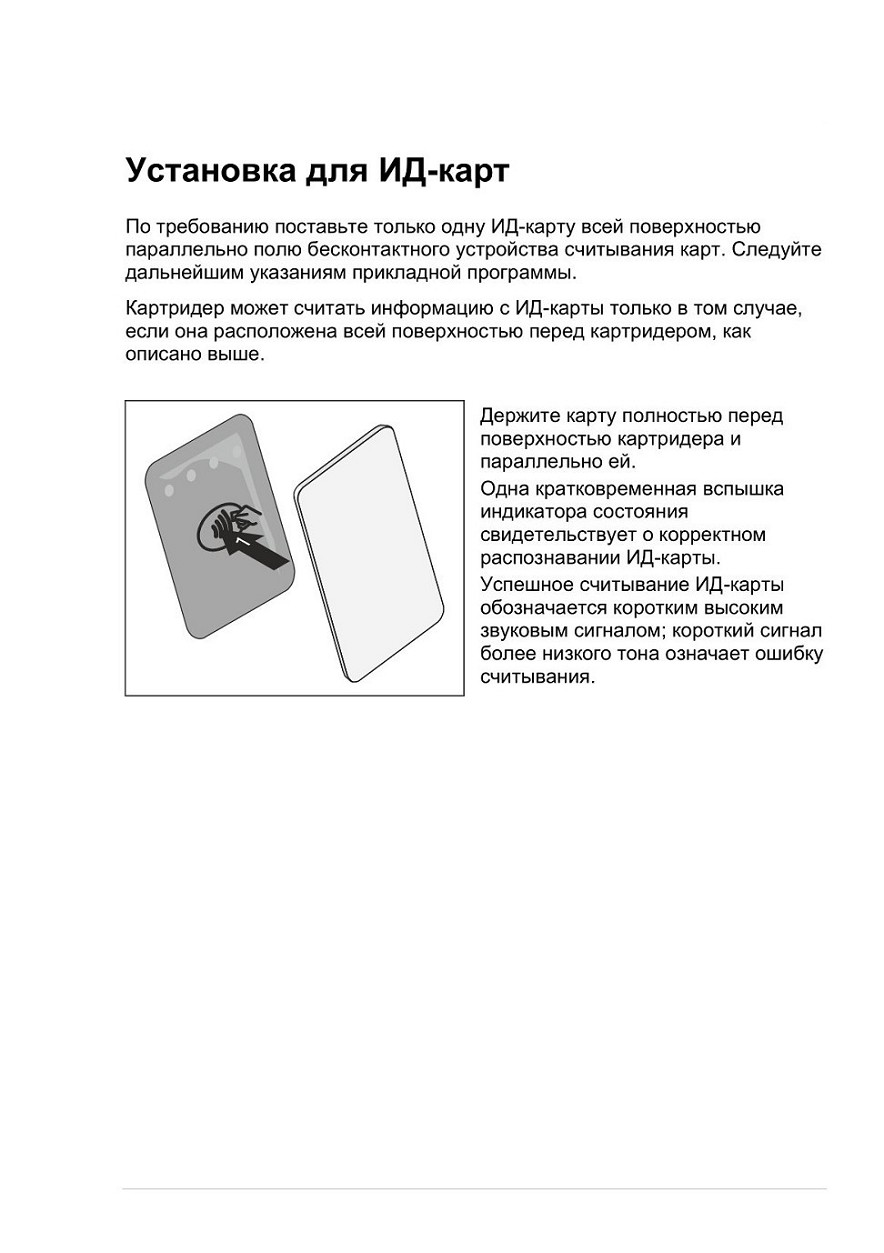

Установка для ИД-карт

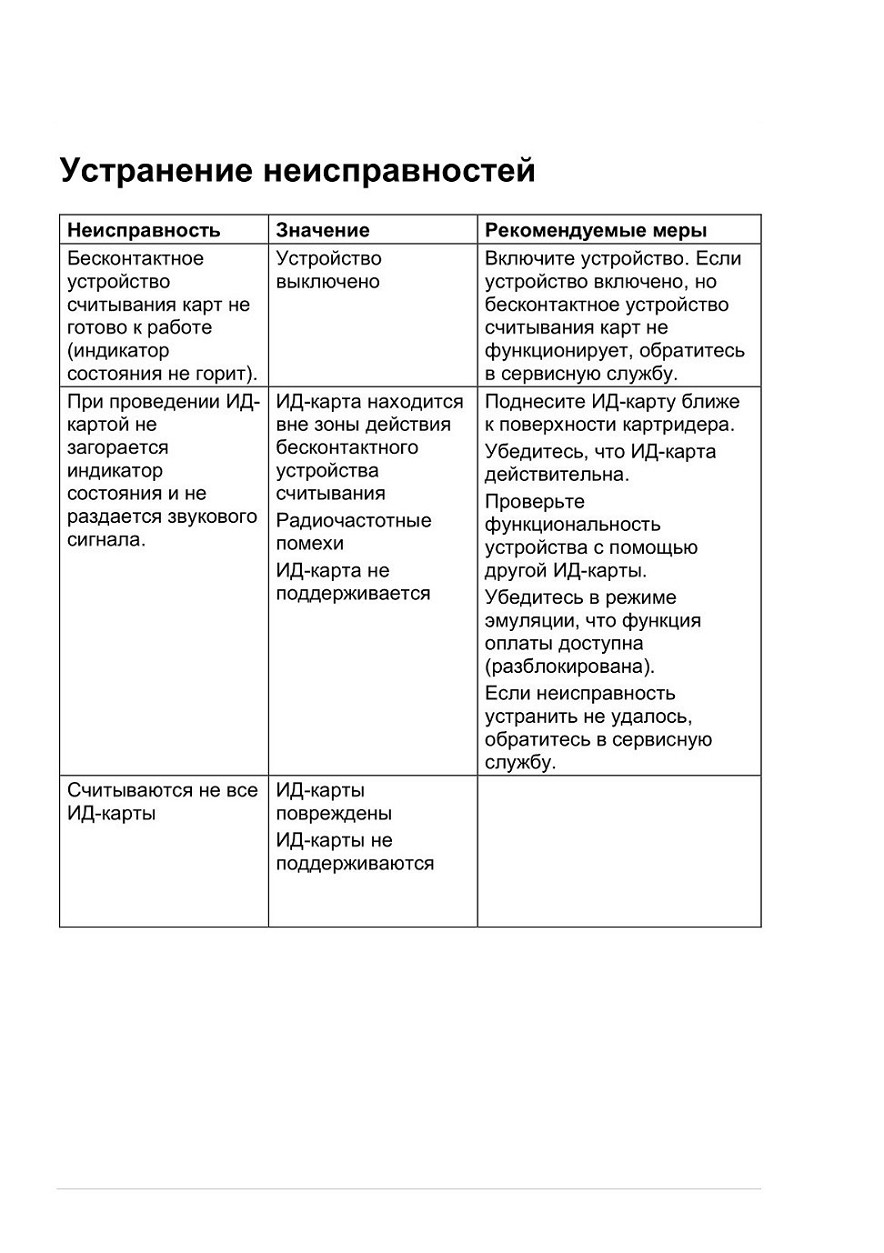

Сканер отпечатков пальцев
Функциональные элементы и элементы управления

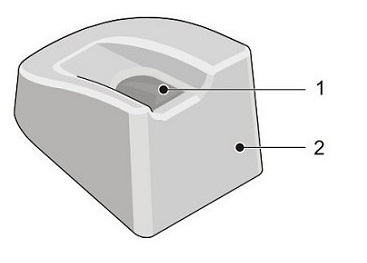

1 Стеклянная поверхность сканера отпечатков пальцев

2 Корпус сканера отпечатков пальцев

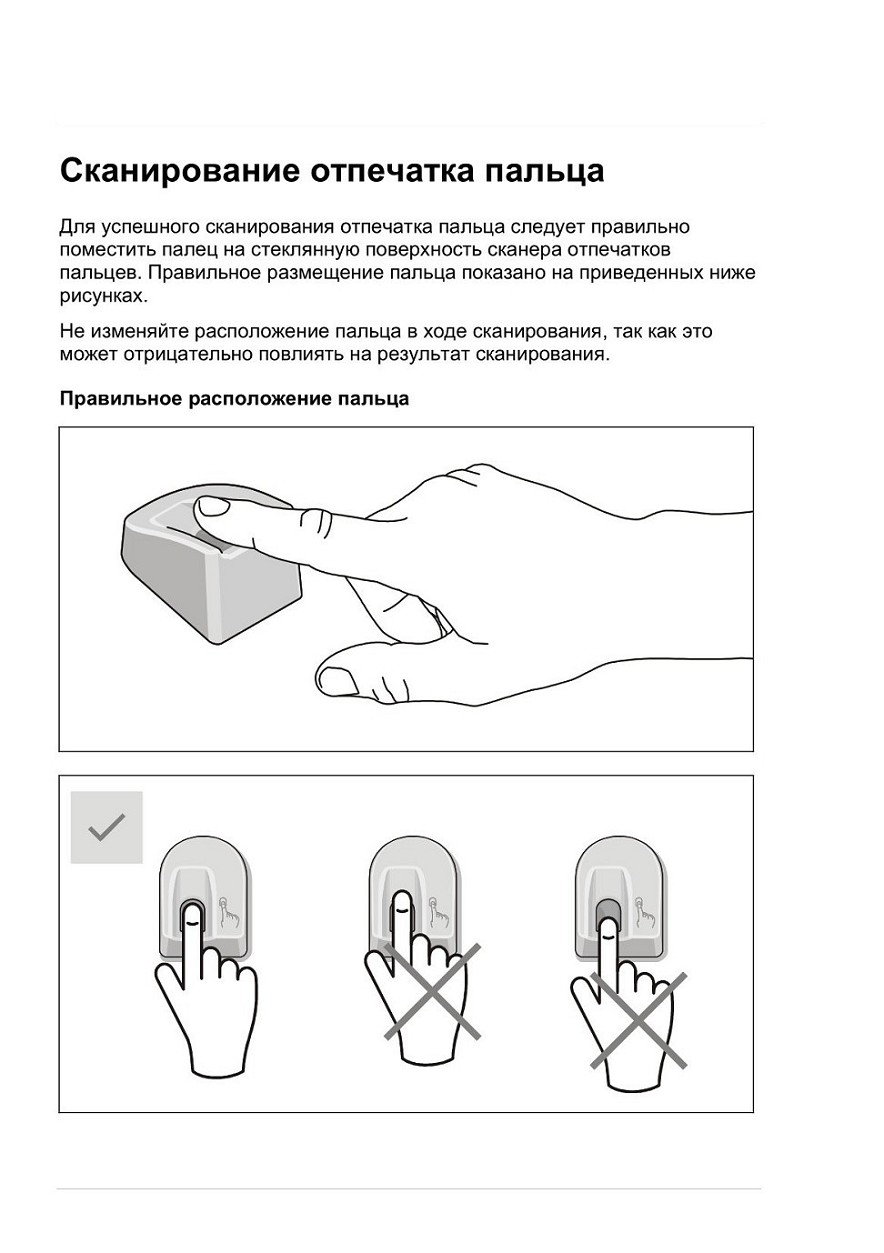

Сканирование отпечатка пальца

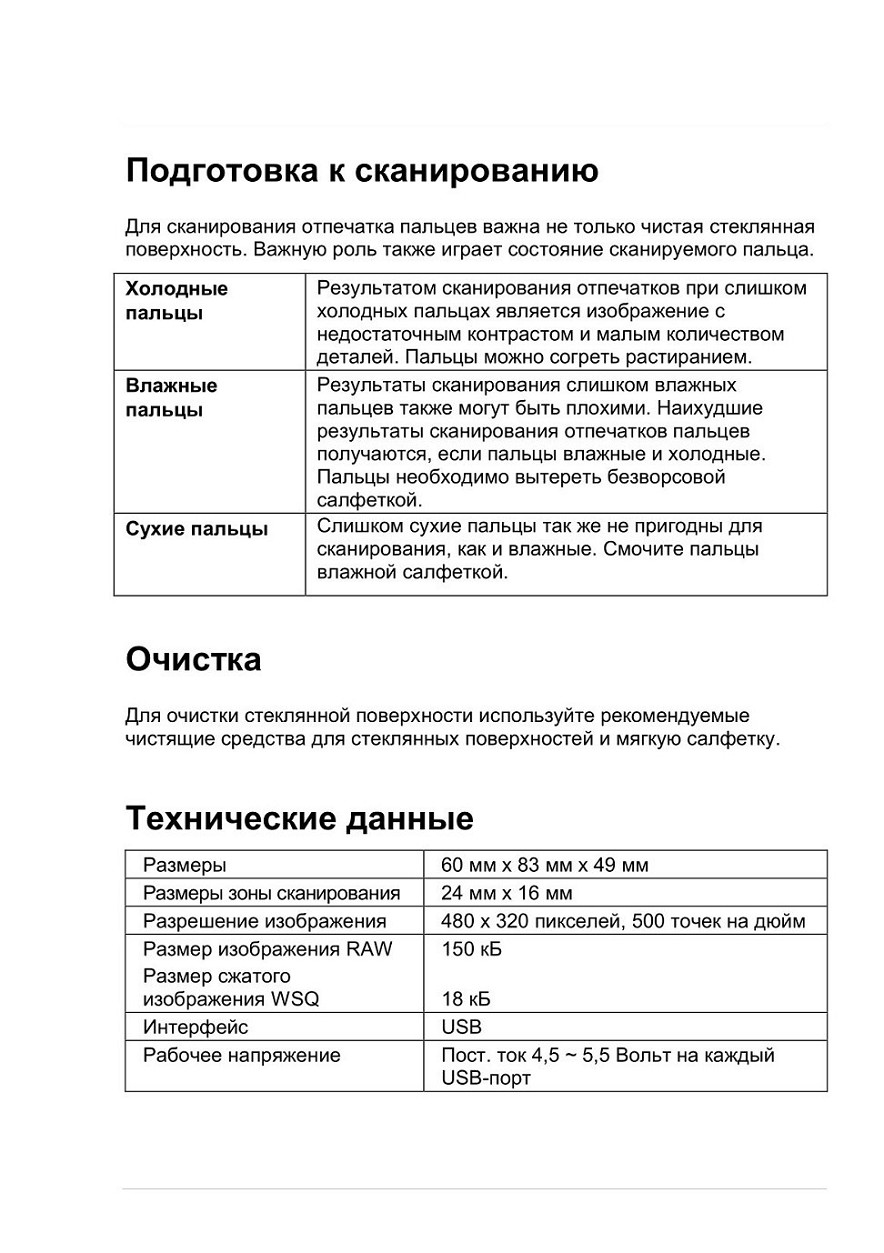

Подготовка к сканированию

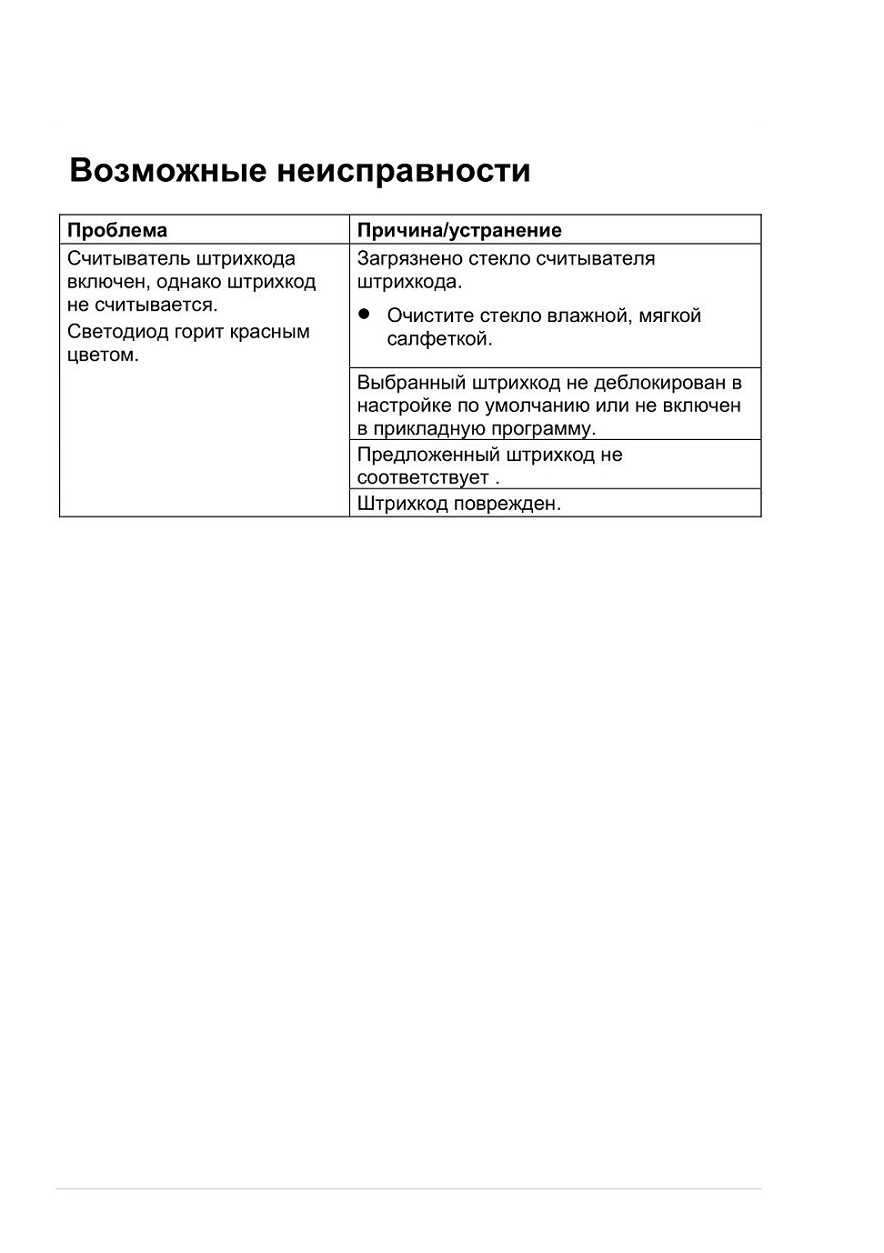

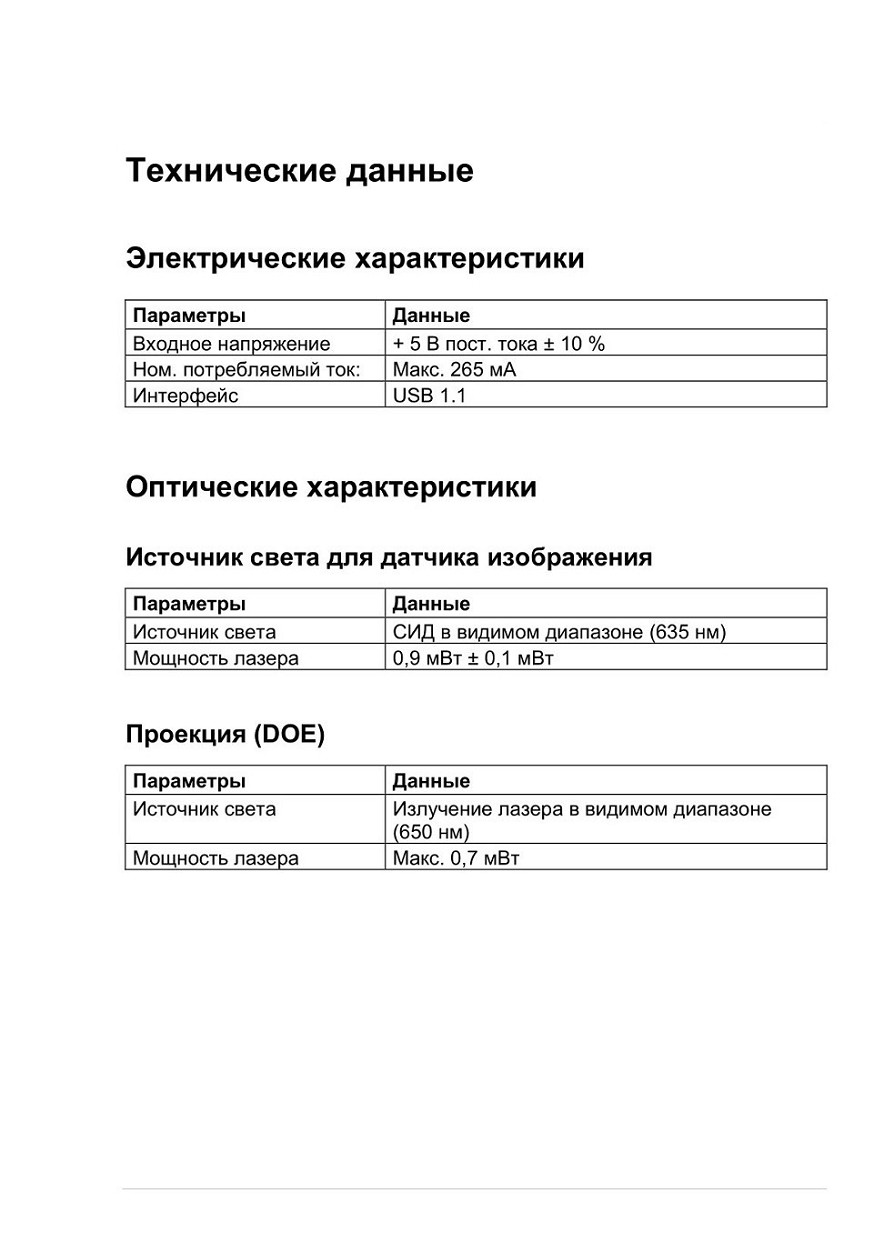

Считыватель штрихкода 2D BR 02

Считыватель штрихкода BR 02 позволяет считать штрихкод на документах любого типа.

Считыватель штрихкода оснащен датчиком изображения, который передает изображение в цифровом виде на встроенный дешифратор. Эта декодированная информация или данные о изображении могут быть переданы дальше.

Важные указания по технике безопасности

- Не допускайте воздействия на глаза прямого лазерного излучения (см. также предупреждающую табличку:

«Излучение лазера - не смотреть на луч, лазер класса 2»),

- Учтите, что внутри лазера излучение может иметь пиковое значение до 1 мВт.

- Одновременное пользование несколькими оптическими устройствами -например, биноклями, микроскопами, увеличительными стеклами может нанести серьезный ущерб зрению.

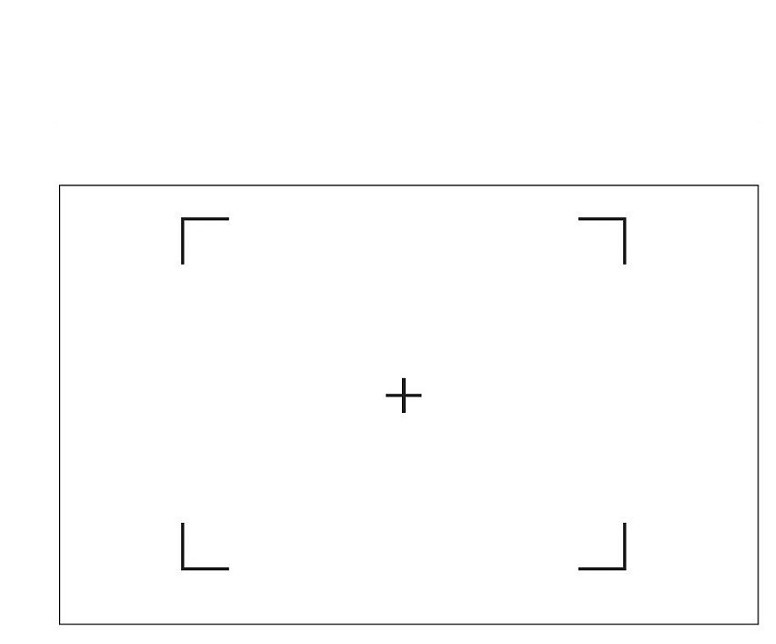

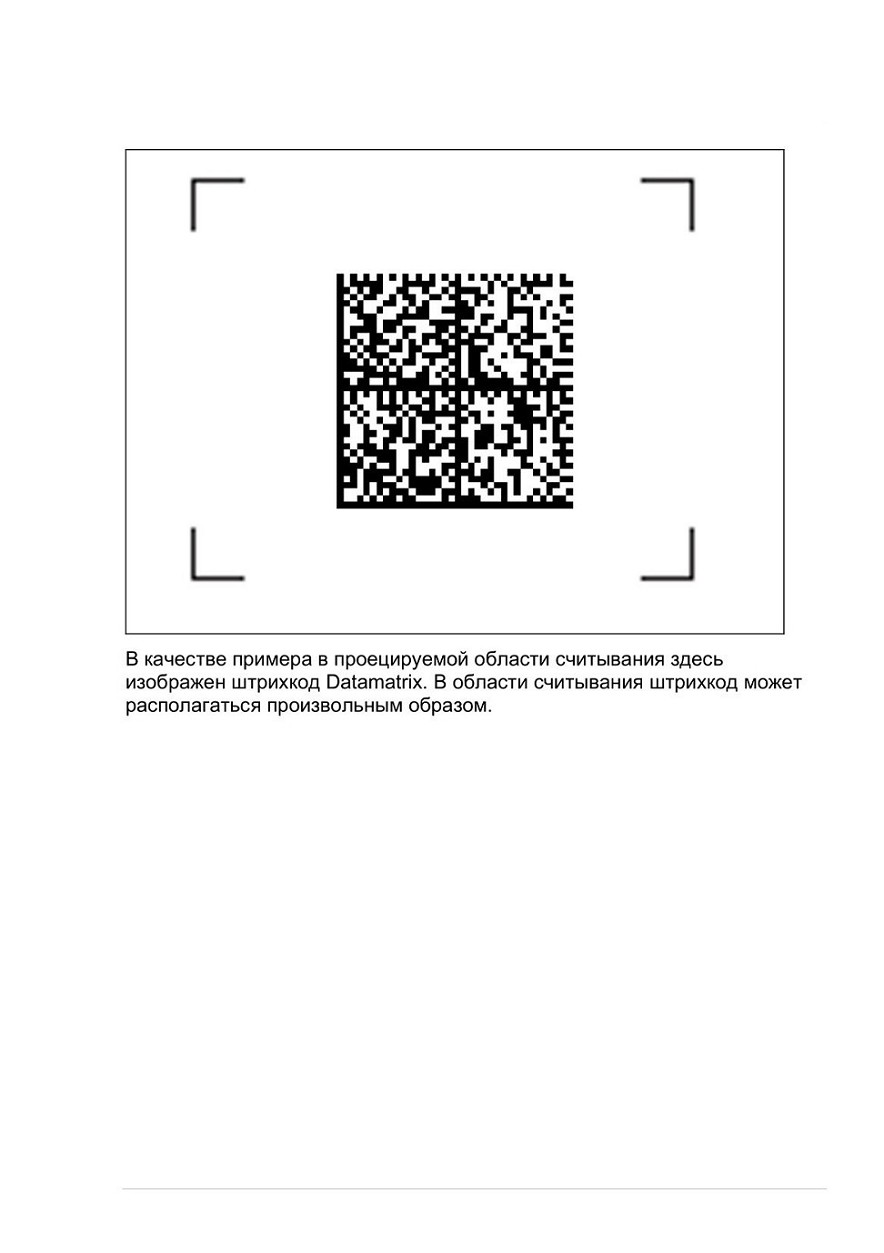

Область считывания считывателя штрихкода проецируется на поверхность документа при его вложении с помощью красного лазерного диода и дифракционного оптического элемента (DOE). Перекрестие обозначает центр области считывания. Штрихкод должен находиться в пределах данной области считывания.
