BA01585C/53/RU/03.20
Products
Solutions
Services
71465801
2020-01-31
Действительно начиная с версии
01.07.00
Инструкция по эксплуатации
Liquiline System CA80AL
Анализатор жидкости промышленный
Liquiline System CA80AL
Содержание
Содержание
1
О настоящем документе
5
8
Опции управления
48
1.1
Предупреждения
5
8.1
Структура и функции меню управления . . .
48
1.2
Символы
5
8.2
Доступ к меню управления посредством
1.3
Символы на приборе
5
локального дисплея
48
1.4
Документация
6
9
Ввод в эксплуатацию
51
2
Основные указания по технике
9.1
Подготовительные шаги
51
безопасности
7
9.2
Функциональная проверка
53
9.3
Включение измерительного прибора
54
2.1
Требования к персоналу
7
9.4
Настройка языка управления
54
2.2
Назначение
7
9.5
Конфигурирование измерительного
2.3
Техника безопасности на рабочем месте
7
прибора
54
2.4
Эксплуатационная безопасность
7
2.5
Безопасность изделия
8
10
Управление
56
3
Описание изделия
9
10.1
Дисплей
56
10.2
Общие настройки
57
3.1

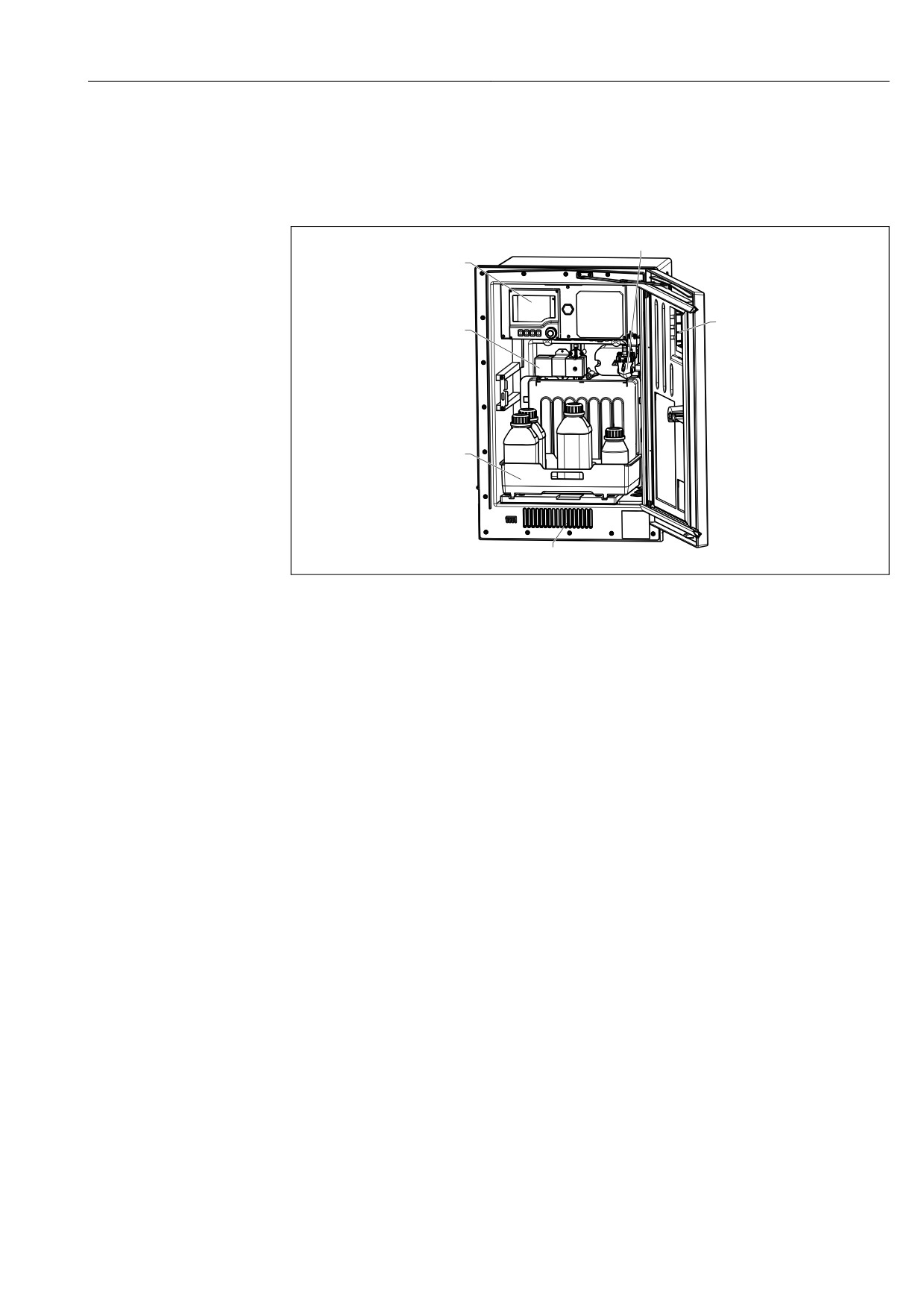

Конструкция изделия
9
10.3
Анализатор
73
3.2
Измерительная система
9
10.4
Подготовка проб
78
3.3
Архитектура оборудования
12
10.5
Токовые входы
82
10.6
Двоичные входы и выходы
83
4
Приемка и идентификация
10.7
Сигнальные выходы
94
изделия
14
10.8
Дополнительные функции
102
4.1
Приемка
14
4.2
Идентификация изделия
14
11
Диагностика, поиск и устранение
4.3
Комплект поставки
15
неисправностей
128
4.4
Сертификаты и нормативы
15
11.1
Поиск и устранение общих
неисправностей
128
5
Монтаж
16
11.2
Диагностическая информация на
5.1
Условия монтажа
16
локальном дисплее
130
5.2

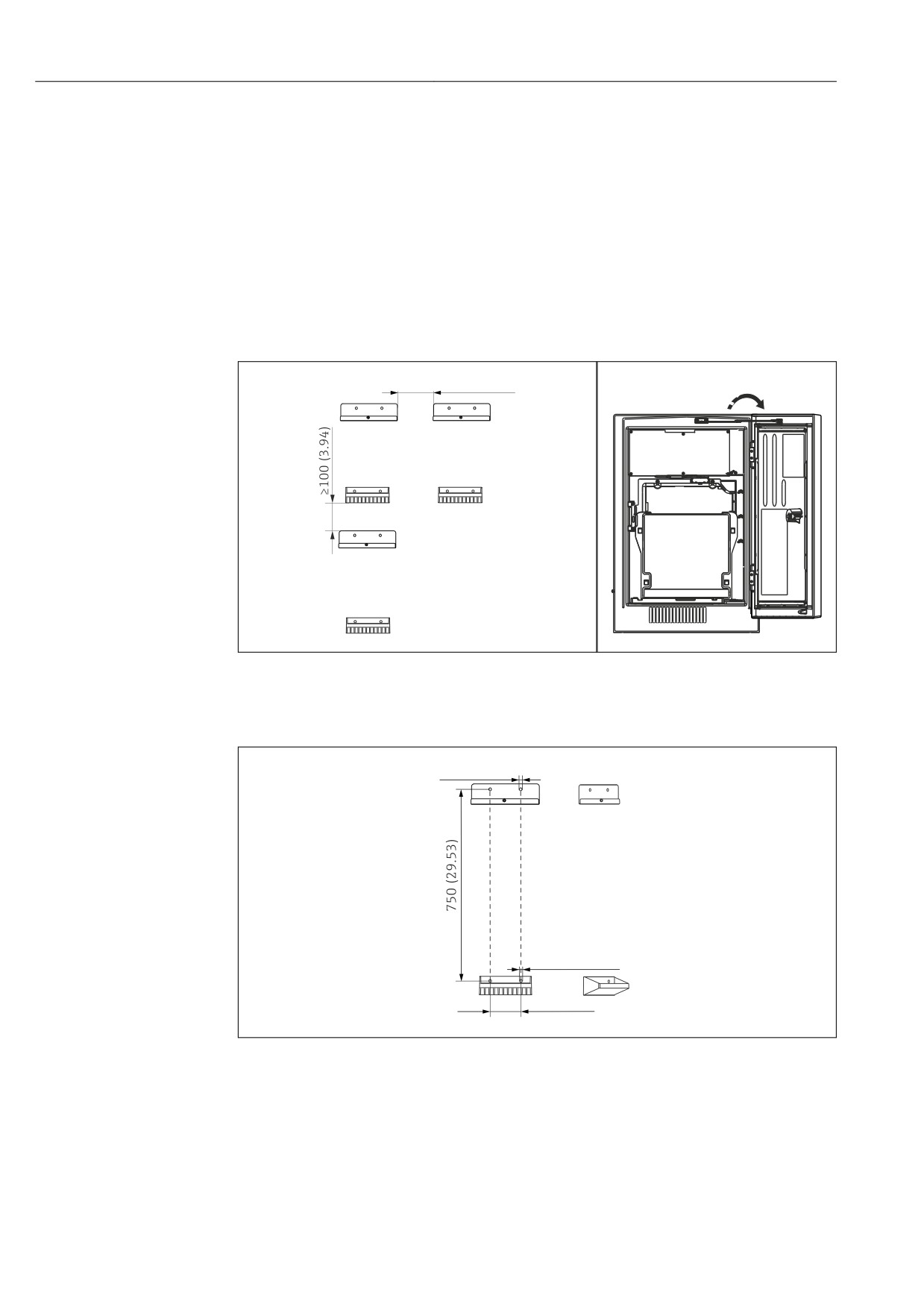

Монтаж анализатора на стене
19
11.3
Просмотр диагностической информации
5.3

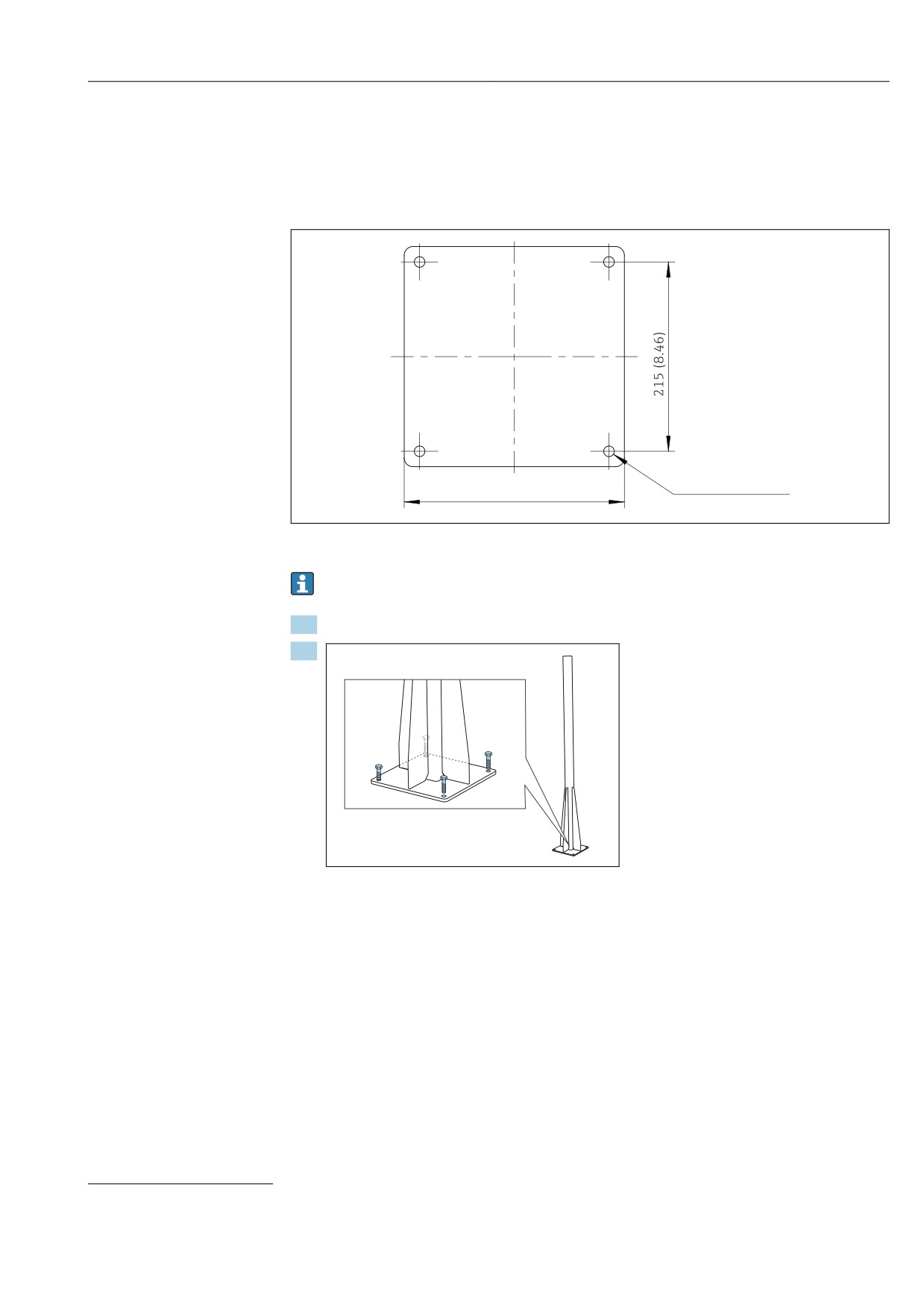

Монтаж анализатора на стойке
19
через веб-браузер
130
5.4
Исполнение для монтажа снаружи
11.4
Просмотр диагностической информации
помещения: установка на стойке
21
посредством полевой шины
130
5.5
Проверка после монтажа
24
11.5
Адаптация диагностической информации
130
11.6
Обзор диагностической информации
133
11.7
Необработанные диагностические
6
Электрическое подключение
25
сообщения
141
6.1
Условия подключения
25
11.8
Список диагностических сообщений
142
6.2
Подключение анализатора
25
11.9
Журналы регистрации
142
6.3
Подключение системы подготовки проб . . .
30
11.10
Системная информация
147
6.4
Подключение датчиков и дополнительных
11.11
Информация о датчике
149
блоков
33
11.12
Моделирование
150
6.5
Настройки аппаратного обеспечения
40
11.13
Испытание прибора
151
6.6
Обеспечение необходимой степени
11.14
Сброс
153
защиты
42
11.15
Информация о времени работы
153
6.7
Проверка после подключения
42
11.16
Изменения программного обеспечения . . .
154
7
Системная интеграция
44
12
Техническое обслуживание
156
7.1
Веб-сервер
44
12.1
График технического обслуживания
156
7.2
Сервисный интерфейс
45
12.2
Очистка
157
7.3
Цифровые шины
46
12.3
Замена реагентов, стандартного раствора
и очистителя
159
3
Содержание
Liquiline System CA80AL
12.4
Выполнение калибровки нулевой точки . .
160
12.5
Замена шлангов
160
12.6
Замена плоских фильтров
161
12.7
Замена дозаторов
161
12.8
Замена распределителя жидкости
162
12.9
Вывод из эксплуатации
163
13
Ремонт
165
13.1
Запасные части
165
13.2
Возврат
168
13.3
Утилизация
169
14
Аксессуары
170
14.1
Подготовка проб
170
14.2
Аксессуары для монтажа
170
14.3
Расходные материалы для CA80AL
170
14.4
Комплект для обслуживания CAV800
171
14.5
Очиститель CY820 (для шлангов системы
подготовки проб и
накопительной ячейки для проб)
171
14.6
Комплекты для модернизации CAZ800 . . .
171
14.7
Датчики
172
14.8
Дополнительные функции
175
14.9
Измерительный кабель
176
14.10
Программное обеспечение
177
14.11
Прочие аксессуары
177
15
Технические характеристики
178
15.1
Вход
178
15.2
Выход
178
15.3
Токовые выходы, активные
179
15.4
Релейные выходы
180
15.5
Данные протокола
181
15.6
Источник питания
182
15.7
Рабочие характеристики
184
15.8
Окружающая среда
185
15.9
Процесс
185
15.10
Механическая конструкция
185
Алфавитный указатель
187
4
Liquiline System CA80AL
О настоящем документе
1
О настоящем документе
1.1
Предупреждения
Структура сообщений
Значение
LОПАСНО
Этот символ предупреждает об опасной ситуации.
Допущение такой ситуации приведет к серьезным или смертельным
Причины (/последствия)
травмам.
Последствия несоблюдения
(если применимо)
‣ Корректирующие действия
LОСТОРОЖНО
Этот символ предупреждает об опасной ситуации.
Допущение такой ситуации может привести к серьезным или
Причины (/последствия)
смертельным травмам.
Последствия несоблюдения
(если применимо)
‣ Корректирующие действия
LВНИМАНИЕ
Этот символ предупреждает об опасной ситуации.
Допущение такой ситуации может привести к травмам легкой или
Причины (/последствия)
средней степени тяжести.
Последствия несоблюдения
(если применимо)
‣ Корректирующие действия
УВЕДОМЛЕНИЕ
Данный символ предупреждает о ситуации, способной привести к
Причина/ситуация
повреждению материального имущества.
Последствия несоблюдения
(если применимо)
‣ Действие/примечание
1.2
Символы
Символ
Значение
Дополнительная информация, подсказки
Разрешено или рекомендовано
Не разрешено или не рекомендовано
Ссылка на документацию
Ссылка на страницу
Ссылка на рисунок
Результат шага
1.3
Символы на приборе
Символ
Значение
Ссылка на документацию по прибору
Осторожно! Опасное напряжение
Предупреждение: опасность травмирования вращающимися зубчатыми
колесами
5
О настоящем документе
Liquiline System CA80AL
1.4
Документация
Следующие инструкции дополняют эти руководства по эксплуатации и доступны на
страницах с информацией о приборах в интернете.
• Краткое руководство по эксплуатации Liquiline SystemCA80AL, KA01236C :
• Руководство по эксплуатации Memosens, BA01245C:
• описание программного обеспечения для входов Memosens;
• калибровка датчиков Memosens;
• диагностика, поиск и устранение неисправностей прибора.
• Рекомендации по связи через цифровую шину и веб-сервер:
• PROFIBUS, SD01188C;
• Modbus, SD01189C;
• Веб-сервер, SD01190C;
• EtherNet/IP, SD01293C.
• Сопроводительная документация по реагентам:
CY80AL
6
Liquiline System CA80AL
Основные указания по технике безопасности
2
Основные указания по технике
безопасности
2.1
Требования к персоналу
• Установка, ввод в эксплуатацию, управление и техобслуживание измерительной
системы должны выполняться только специально обученным техническим
персоналом.
• Перед выполнением данных работ технический персонал должен получить
соответствующее разрешение от управляющего предприятием.
• Электрические подключения должны выполняться только специалистами-
электротехниками.
• Выполняющий работы технический персонал должен предварительно
ознакомиться с данным руководством по эксплуатации и следовать всем
приведенным в нем указаниям.
• Неисправности точки измерения могут исправляться только уполномоченным и
специально обученным персоналом.
Ремонтные работы, не описанные в данном руководстве по эксплуатации,
подлежат выполнению только силами изготовителя или специалистами
регионального торгового представительства.
2.2
Назначение
Liquiline System CA80AL - анализатор содержания растворенных химических
веществ, предназначенный для почти непрерывного определения концентрации
алюминия в жидких средах.
Анализатор можно применять в следующих областях.
• Контроль удаления фосфора осаждением на водоочистных сооружениях.
• Мониторинг осаждающих реактивов на станциях очистки питьевой воды и
водоочистных сооружениях.
Использование прибора в других целях представляет угрозу для безопасности людей
и всей измерительной системы и поэтому запрещается. Изготовитель не несет
ответственности за повреждения, возникающие вследствие неправильной и/или
нецелевой эксплуатации прибора.
2.3
Техника безопасности на рабочем месте
Пользователь несет ответственность за выполнение следующих требований техники
безопасности:
• инструкции по монтажу
• местные стандарты и нормы
• правила взрывозащиты
Электромагнитная совместимость
• Изделие проверено на электромагнитную совместимость согласно действующим
международным нормам для промышленного применения.
• Указанная электромагнитная совместимость обеспечивается только в том случае,
если изделие подключено в соответствии с данным руководством по эксплуатации.
2.4
Эксплуатационная безопасность
Перед вводом в эксплуатацию точки измерения:
1. Проверьте правильность всех подключений;
7
Основные указания по технике безопасности
Liquiline System CA80AL
2. Убедитесь в отсутствии повреждений электрических кабелей и соединительных
шлангов;
3. Не используйте поврежденные изделия, а также примите меры
предосторожности, чтобы они не сработали непреднамеренно;
4. Промаркируйте поврежденные изделия как бракованные.
Во время эксплуатации:
1. При невозможности устранить неисправность:
следует прекратить использование изделия и принять меры против его
непреднамеренного срабатывания.
2. Если не выполняется обслуживание, держите дверцы закрытыми.
LВНИМАНИЕ
Действия, выполняемые при работающем анализаторе
Опасность травмирования и инфицирования средой, реагентами или очистителем!
‣ Перед отсоединением любых шлангов убедитесь в том, что в данный момент не
выполняется ни одна из операций, например подача пробы (а также в том, что
подобные операции не запланированы на ближайшее время).
‣ Используйте защитную одежду, очки и перчатки или примите иные меры
самозащиты.
‣ Сотрите пролитый реагент одноразовой салфеткой и промойте эту область чистой
водой. Затем просушите очищенные области салфеткой.
LВНИМАНИЕ
Риск травмы от механизма дверного ограничителя
‣ Всегда полностью открывайте дверь для правильного функционирования
механизма дверного ограничителя.
2.5
Безопасность изделия
2.5.1
Современные технологии
Изделие разработано в соответствии с современными требованиями по безопасности,
прошло испытания и поставляется с завода в безопасном для эксплуатации
состоянии. Соблюдены требования действующих международных норм и стандартов.
Приборы, подключаемые к анализатору, должны соответствовать действующим
стандартам безопасности.
2.5.2
IT-безопасность
Гарантия на устройство действует только в том случае, если его установка и
использование производятся согласно инструкциям, изложенным в Руководстве по
эксплуатации. Устройство оснащено механизмом обеспечения защиты, позволяющим
не допустить внесение каких-либо непреднамеренных изменений в установки
устройства.
Безопасность информационных технологий соответствует общепринятым стандартам
безопасности оператора и разработана с целью предоставления дополнительной
защиты устройства, в то время как передача данных прибора должна осуществляться
операторами самостоятельно.
8
Liquiline System CA80AL
Описание изделия
3
Описание изделия
3.1
Конструкция изделия
1
6
2
5
4
3
A0028795
1
Пример компоновки Liquiline System CA80
1
Накопительная ячейка для проб (опционально)
2
Окошко
3
Вентиляционные отверстия для охлаждения
4
Лоток для бутылей с реагентами, очистителем и стандартными растворами
5
Фотометр
6
Контроллер
3.2
Измерительная система
Полная измерительная система состоит из следующих элементов.
• Анализатор Liquiline System CA80AL в заказанной конфигурации.
• реагенты очиститель и стандартный раствор (опционально).
• Система подготовки проб Liquiline System CAT8x0 (опционально).
Микрофильтрация (Liquiline System CAT810).
• Функция: отбор проб из трубопровода под давлением и фильтрация.
• Сетчатый фильтр, 50 мкм.
• Управление посредством CA80.
Опционально: управление по времени с помощью встроенного таймера.
• Обратная очистка сжатым воздухом или водой.
• Панельное или полевое (в шкафу анализатора) исполнение.
• Область применения: питьевая вода, промышленные сточные воды.
Мембранная фильтрация (Liquiline System CAT820), исполнение с керамическим
фильтром.
• Функция: отбор проб и фильтрация.
• Фильтр с керамической мембраной; размер пор 0,1 мкм.
• Связь по протоколу Memosens, управление посредством CA80.
• Обратная очистка сжатым воздухом (в исполнении с поддержкой технологии
Memosens).
• Простая установка с использованием Flexdip CYH112 (TI00430C).
• Область применения: активация ила, питьевая вода, промышленные сточные воды,
поверхностные воды.
9
Описание изделия
Liquiline System CA80AL
Мембранная фильтрация (Liquiline System CAT860).
• Функция: отбор проб и фильтрация.
• Фильтр с керамической мембраной; размер пор 0,1 мкм.
• Связь по протоколу Memosens, управление посредством CA80.
• Функция автоматической обратной очистки с использованием чистящего раствора и
сжатого воздуха.
• Простая установка с использованием Flexdip CYH112 (TI00430C).
• Область применения: вход станции водоочистки и водоотведения.
1
2
3
4
A0028796

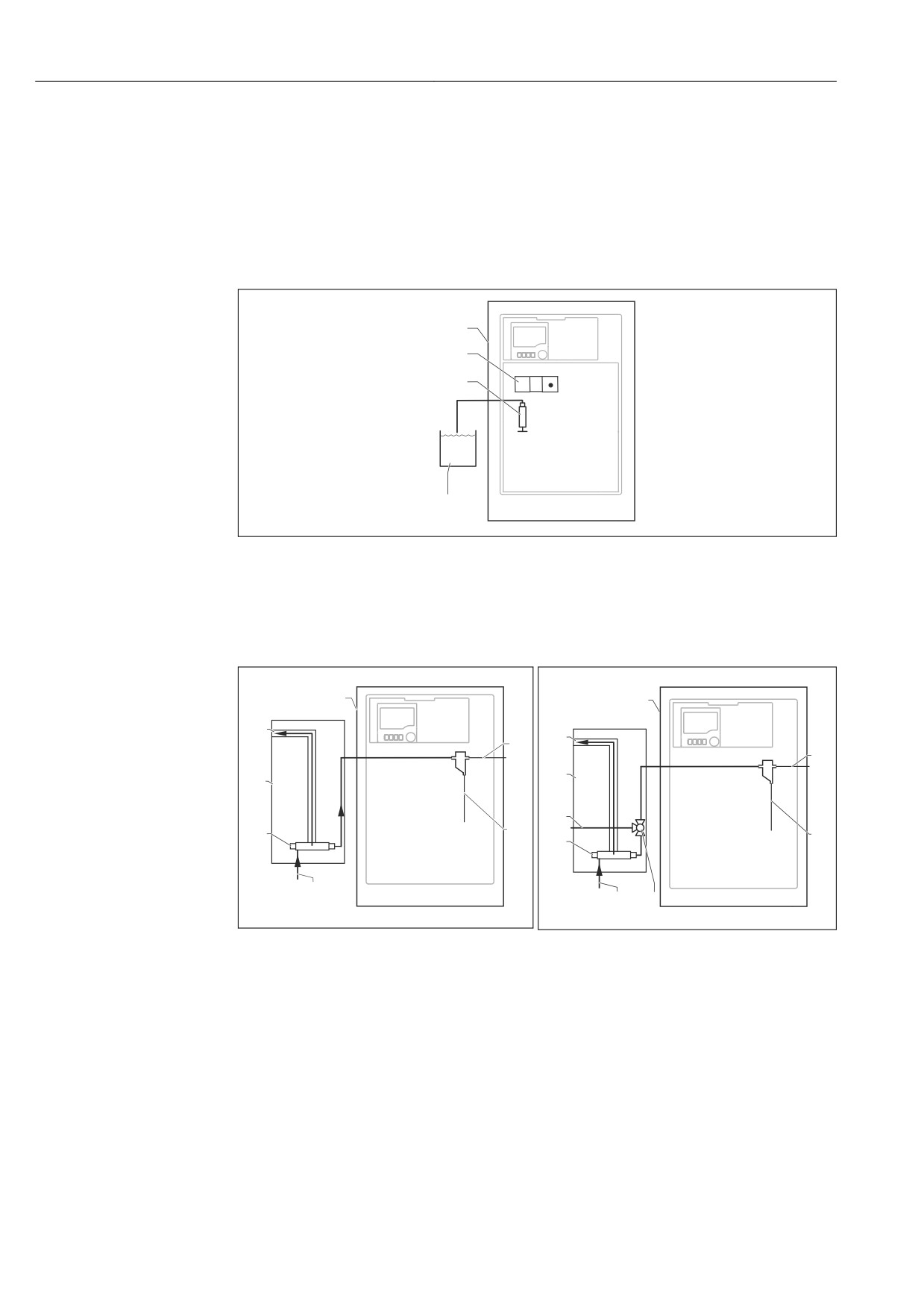

2
Измерительная система на основе Liquiline System, с самозаполнением
1
Liquiline System CA80AL
2
Фотометр
3
Дозатор
4
Проба без механических примесей
2
2
1
1
3
3
9
7
8
6
4
4
7
5
6
5
A0028792
A0028793
3
Измерительная система на основе Liquiline
4
Измерительная система на основе Liquiline
System CAT810
System CAT810 с очистным клапаном
1
Переполнение
1
Переполнение
2
Liquiline System CA80
2
Liquiline System CA80
3
Переполнение накопительной ячейки для
3
Переполнение накопительной ячейки для пробы
пробы
4
Проба
4
Проба
5
Очистной клапан
5
Вход пробы под давлением
6
Вход пробы под давлением
6
Блок фильтров
7
Блок фильтров
7
Liquiline System CAT810
8
Присоединение для продувки/промывки
(сжатый воздух или вода)
9
Liquiline System CAT810
10
Liquiline System CA80AL
Описание изделия
1
2
1
2
3
3
4
5
4
8
7
6
5
7
6
10
9
A0028789
A0028788

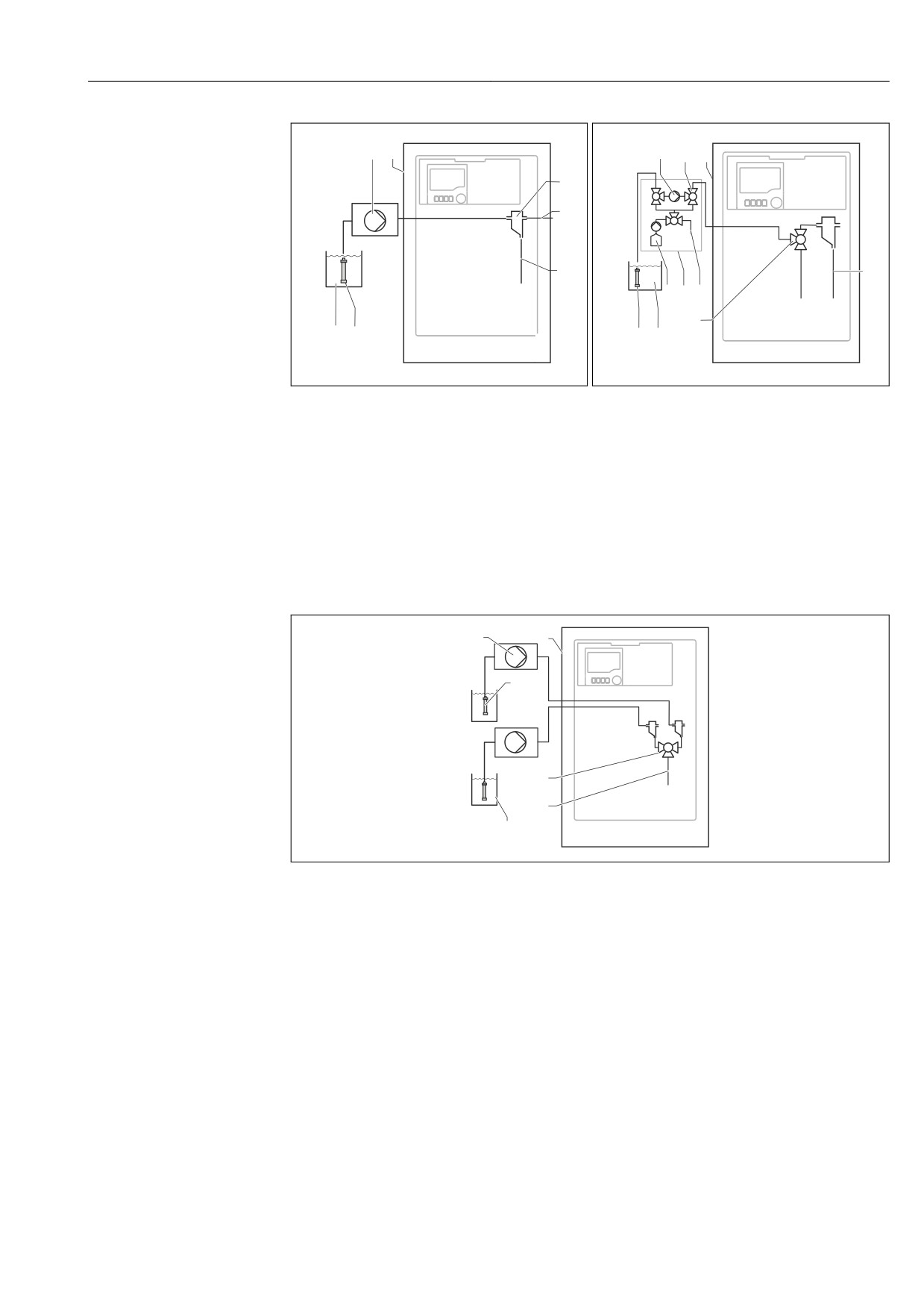

5
Измерительная система на основе Liquiline
6
Измерительная система на основе Liquiline
System CAT820
System CAT860
1
Насос
1
Насос
2
Liquiline System CA80
2
Клапан
3
Накопительная ячейка для пробы
3
Liquiline System CA80
4
Переполнение накопительной ячейки для
4
Проба
пробы
5
Клапан
5
Проба
6
Сжатый воздух
6
Фильтр (керамический)
7
Liquiline System CAT860
7
Измеряемая среда
8
Чистящий раствор
9
Измеряемая среда
10
Фильтр (керамический)
1
2
6
4
3
5
A0028790
7
Измерительная система из двух анализаторов Liquiline System CAT820
1
Насос
2
Liquiline System CA80
3
Проба
4
Клапан
5
Измеряемая среда
6
Фильтр (керамический)
11
Описание изделия
Liquiline System CA80AL
1
2
3
4
5
9
8
7
6
A0028787
8
Измерительная система на основе Liquiline System CA80, Liquiline System CAT820 и второго
анализатора
1
Обратная очистка сжатым воздухом
6
Второй анализатор
(опционально)
2
Клапан (опционально)
7
Проба для второго анализатора
3
Насос
8
Фильтр (керамический)
4
Liquiline System CA80
9
Измеряемая среда
5
Проба
3.3
Архитектура оборудования
3.3.1
Назначение гнезд и портов

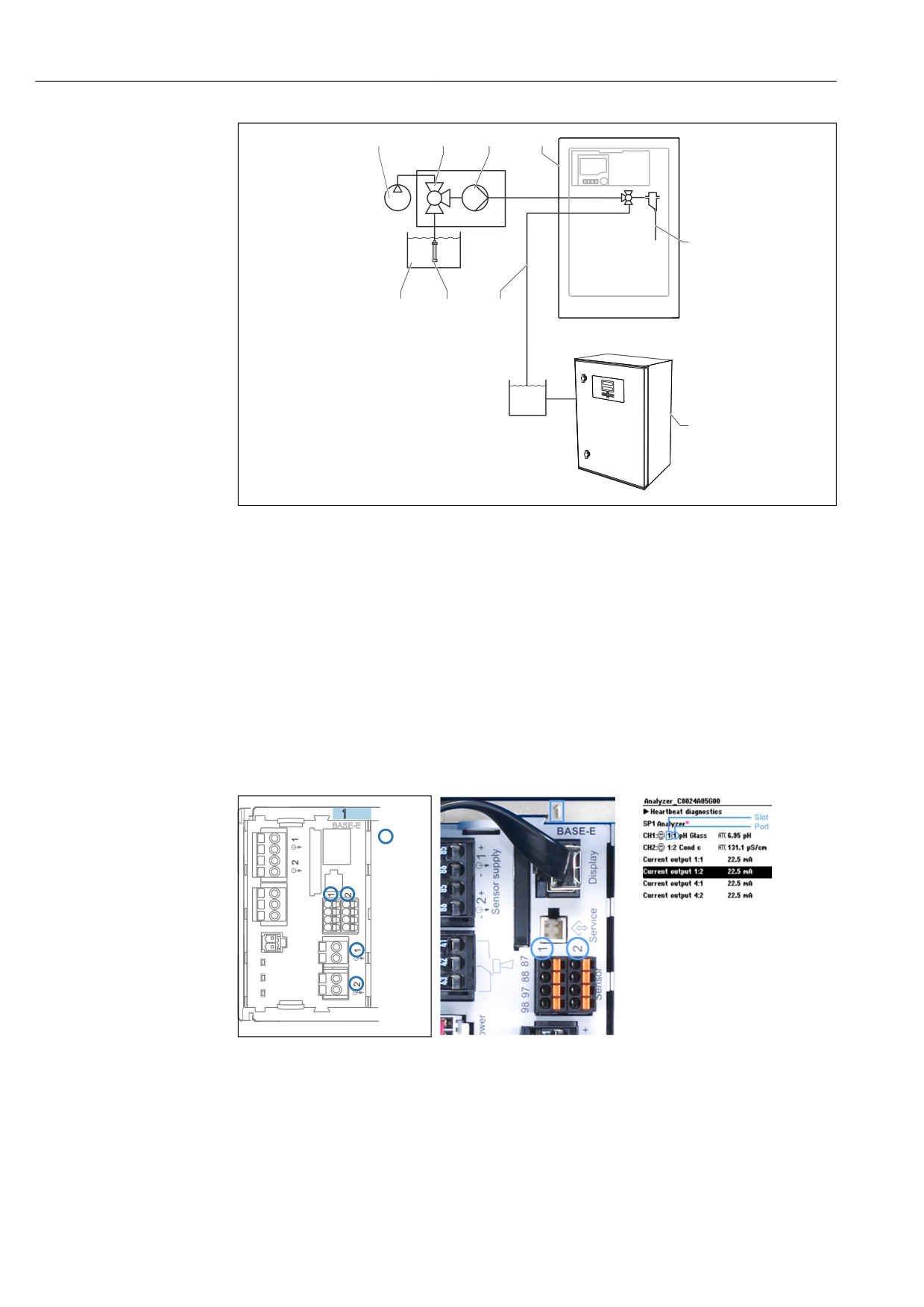

Slot
BASE-E
Ports
A0040671
11
Гнезда и порты на
дисплее
* Измеренное анализатором
значение (зависит от
параметра)
A0040673
A0040672
9
Назначение гнезд и
10
Назначение гнезд и
портов
портов
12
Liquiline System CA80AL
Описание изделия
• Входы назначаются измерительным каналам в порядке возрастания гнезд и
портов.
В примере выше:
«CH1: 1:1 pH glass» означает:
Канал 1 (CH1) является гнездом 1 (основного модуля) : Порт 1 (вход 1), стеклянный
датчик pH.
• Выходы и реле именуются в соответствии с их функциями, например «токовый
выход», и отображаются с указанием номеров гнезда и порта в порядке
возрастания.
• На экране дисплея отображается SP1: измерительный канал анализатора 1 с точкой
отбора пробы SP1 (индикация измеренного значения зависит от параметра; в
данном примере не продемонстрирован).
3.3.2
Схема клемм
Уникальное имя клеммы определяется на основе следующих данных:
№ гнезда : № разъёма : Клемма

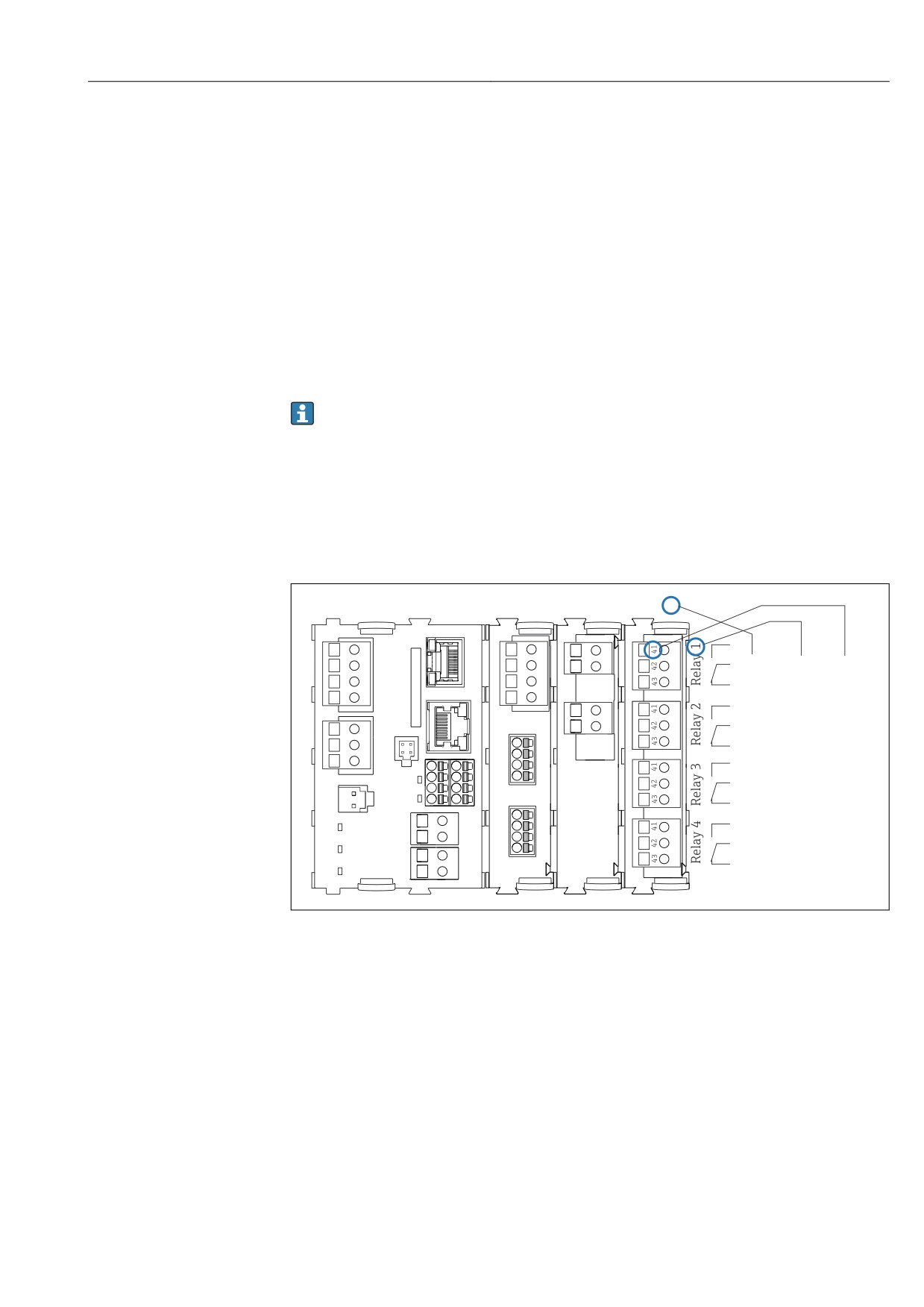

Пример нормально разомкнутого контакта реле
Прибор с 4 входами для цифровых датчиков, 4 токовыми выходами и 4 реле
• Основной модуль BASE2-E (имеет 2 входа для датчиков, 2 токовых выхода)
• Модуль 2DS (2 входа для датчиков)
• Модуль 2AO (2 токовых выхода)
• Модуль 4R (4 реле)
Slot
1
2
3
4
BASE2-E
2DS
2AO
4R
Slot 4
Port 1 Pin 41
A0039621
12
Создание схемы клемм на примере нормально разомкнутого контакта (вывод 41) реле
13
Приемка и идентификация изделия
Liquiline System CA80AL
4
Приемка и идентификация изделия
4.1
Приемка
1. Убедитесь в том, что упаковка не повреждена.
Об обнаруженных повреждениях упаковки сообщите поставщику.
До выяснения причин не выбрасывайте поврежденную упаковку.
2. Убедитесь в том, что содержимое не повреждено.
Об обнаруженных повреждениях содержимого сообщите поставщику.
До выяснения причин не выбрасывайте поврежденные изделия.
3. Проверьте наличие всех составных частей оборудования.
Сравните комплектность с данными заказа.
4. Прибор следует упаковывать, чтобы защитить от механических воздействий и
влаги во время хранения и транспортировки.
Наибольшую степень защиты обеспечивает оригинальная упаковка.
Убедитесь, что соблюдаются допустимые условия окружающей среды.
В случае возникновения вопросов обращайтесь к поставщику или в дилерский центр.
УВЕДОМЛЕНИЕ
Несоблюдение условий транспортировки может стать причиной повреждения
анализатора.
‣ Для транспортировки анализатора всегда используйте тележку с подъемником или
вилочный погрузчик.
4.2
Идентификация изделия
4.2.1
Заводская табличка
Заводские таблички размещаются в следующих местах.
• На внутренней стороне дверцывнизу справа или на передней панели в правом
нижнем углу.
• На упаковке (наклейка, вертикальный формат).
Заводская табличка содержит следующую информацию о приборе:
• Данные изготовителя
• Код заказа
• Расширенный код заказа
• Серийный номер
• Версия программного обеспечения
• Условия окружающей среды и процесса
• Входные и выходные параметры
• Диапазон измерений
• Коды активации
• Правила техники безопасности и предупреждения
• Данные о сертификатах
• Сертификаты в соответствии с заказанным исполнением
‣ Сравните данные на заводской табличке с данными заказа.
4.2.2
Идентификация изделия
Страница изделия
14
Liquiline System CA80AL
Приемка и идентификация изделия
Расшифровка кода заказа
Код заказа и серийный номер прибора приведены в следующих источниках.
• На заводской табличке.
• В накладной.
Получение сведений об изделии
1. Перейдите по адресу www.endress.com.
2. Задействуйте инструмент поиска на сайте (символ лупы).
3. Введите действительный серийный номер.
4. Выполните поиск.
Во всплывающем окне отображается спецификация.
5. Выберите изображение изделия во всплывающем окне.
Откроется новое окно (Device Viewer). В этом окне будут отображены все
сведения, связанные с вашим прибором, а также документация к изделию.
4.2.3
Адрес изготовителя
Conducta GmbH+Co. KG
Дизельштрассе 24
D-70839 Герлинген
4.3
Комплект поставки
В комплект поставки входят следующие компоненты:
• 1 анализатор в заказанном исполнении с дополнительным оборудованием.
• 1 печатная версия краткого руководства по эксплуатации на заказанном языке.
• 1 руководство по обслуживанию;
• дополнительные аксессуары.
‣ При возникновении вопросов
обращайтесь к поставщику или в центр продаж.
4.4
Сертификаты и нормативы
4.4.1
cCSAus
Изделие соответствует требованиям стандартов «CLASS 2252 06 - Производственное
контрольное оборудование» и «CLASS 2252 86 - Производственное контрольное
оборудование». Изделие испытано на соответствие стандартам Канады и США: CAN/
CSA-C22.2, № 61010-1-12 UL, стандарт № 61010-1 (3я редакция).
15
Монтаж
Liquiline System CA80AL
5
Монтаж
LВНИМАНИЕ
Неправильная транспортировка может стать причиной травм и повреждения
прибора!
‣ Для транспортировки анализатора всегда используйте тележку с подъемником или
вилочный погрузчик. Монтаж выполняется двумя специалистами.
‣ Прибор следует поднимать за специальные выемки.
5.1
Условия монтажа
Прибор можно монтировать в следующих вариантах компоновки.
• Автономный прибор настольного типа.
• Прибор, монтируемый на стену.
• Прибор, монтируемый на опору.
• Прибор, монтируемый на стойку.
5.1.1
Размеры
463 (18.23)
530 (20.87)
A0028820

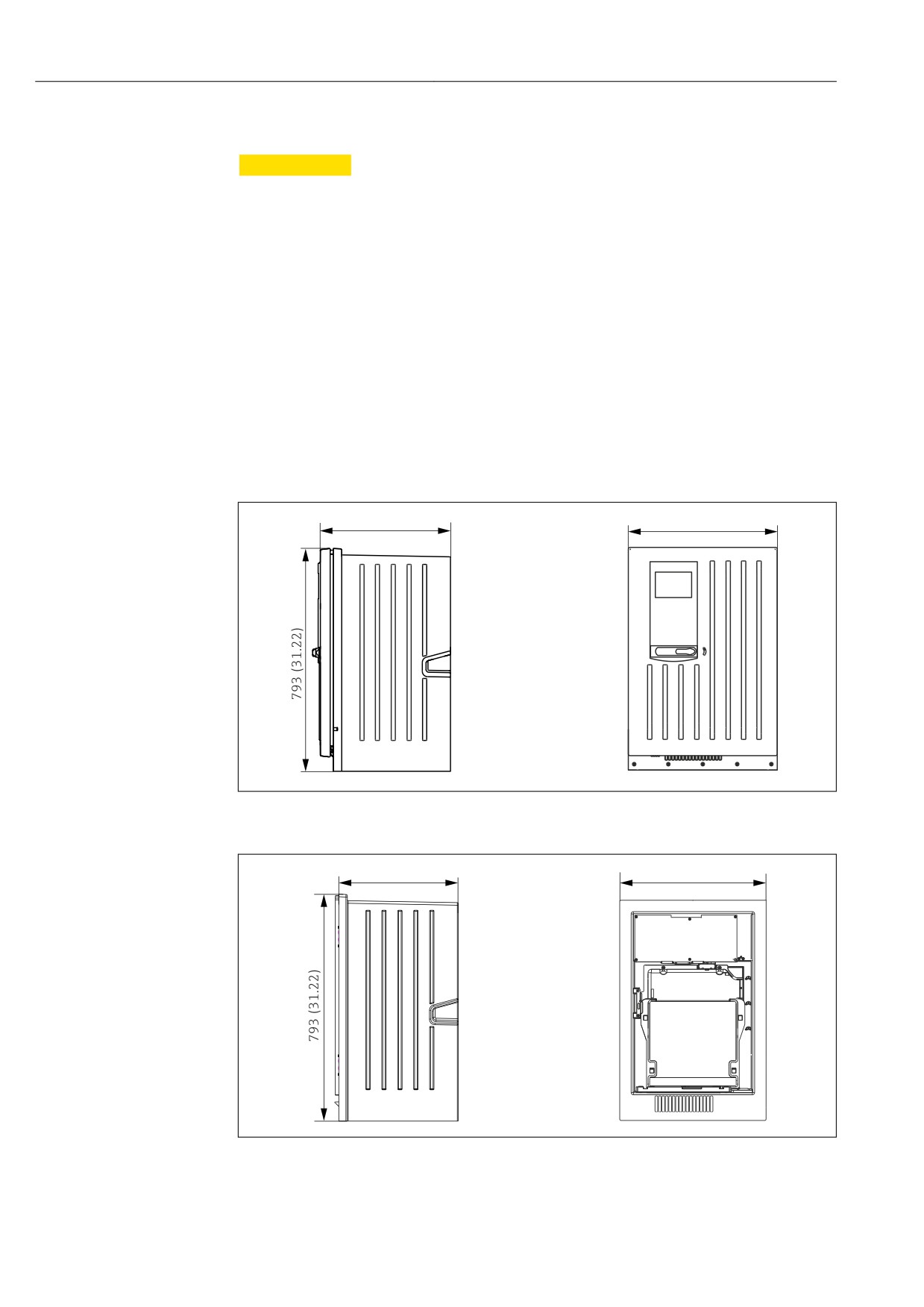

13
Liquiline System CA80, закрытое исполнение, размеры в мм (дюймах)
417 (16.42)
530 (20.87)
A0030419
14
Liquiline System CA80, открытое исполнение, размеры в мм (дюймах)
16
Liquiline System CA80AL
Монтаж
654 (25.74)
A0028821

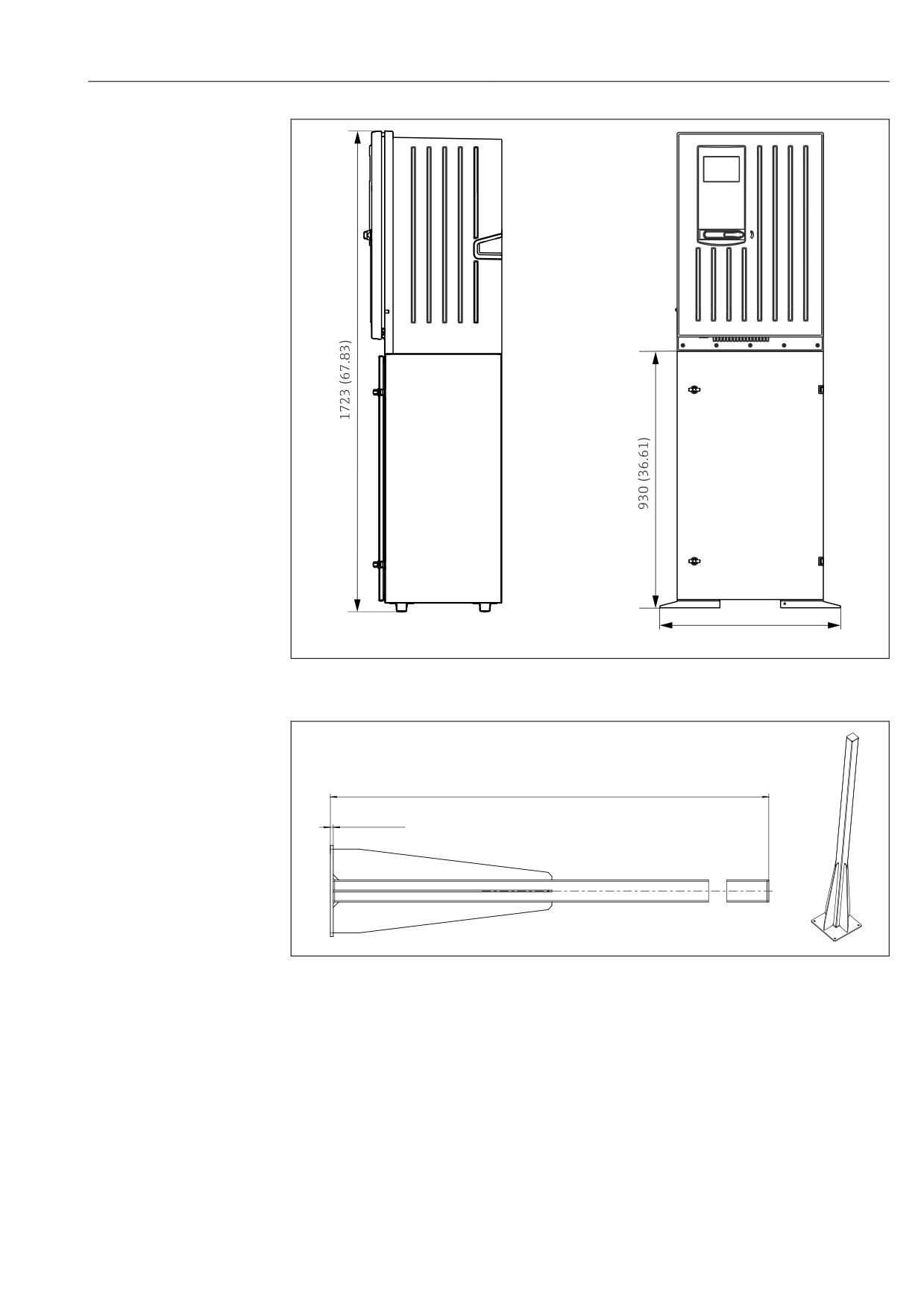

15
Liquiline System CA80 с опорой, размеры в мм (дюймах)
1800 (70.9)
8 (0.31)
A0041592
16

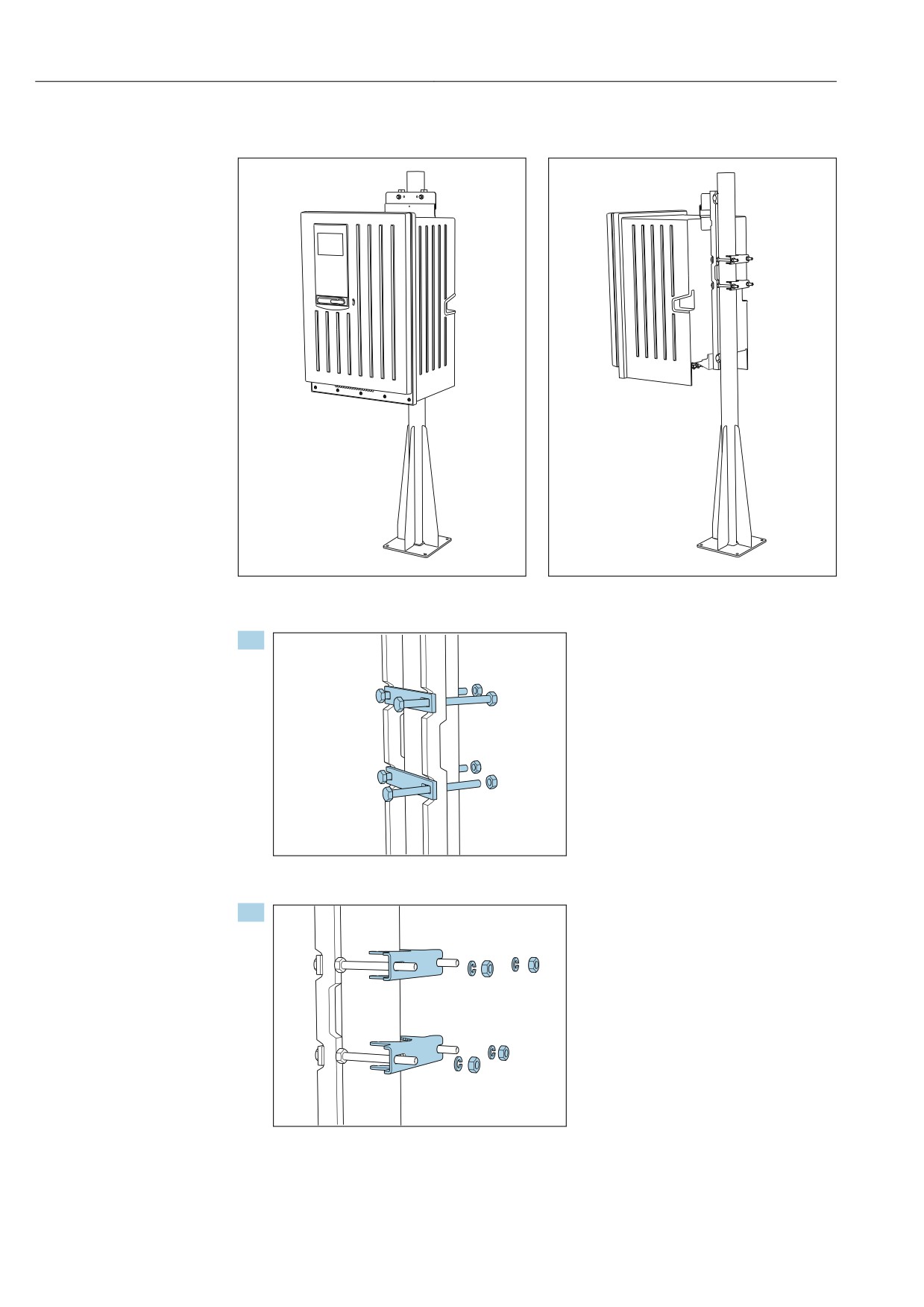

Стойка (аксессуар) для установки снаружи помещения, габариты в мм (дюймах)
5.1.2
Место монтажа
При монтаже прибора необходимо соблюдать следующие правила.
‣ При настенном монтаже убедитесь в достаточной несущей способности стены и в
том, что она абсолютно вертикальна.
‣ При монтаже на опоре устанавливайте прибор на горизонтальную поверхность.
‣ Защитите прибор от дополнительного нагрева (например, от системы отопления).
‣ Обеспечьте защиту прибора от механических вибраций.
‣ Защитите прибор от коррозионно-опасных газов, например от сероводорода
(H2S) .
17
Монтаж
Liquiline System CA80AL
‣ Учитывайте максимальный перепад высоты и максимальное расстояние от точки
забора.
‣ Проследите за тем, чтобы из устройства был обеспечен свободный слив, без
эффекта сифона.
‣ Убедитесь в свободной циркуляции воздуха через переднюю панель корпуса.
‣ Открытые анализаторы (т. е. анализаторы, поставляемые без дверцы) можно
монтировать только в закрытых помещениях, в защитных шкафах или
аналогичных местах.
5.1.3
Требования в отношении зазоров
Зазоры, необходимые при монтаже анализатора
≥330(12.99)
≤116 °
A0036774
A0036775
17
Минимальные расстояния для монтажа. Единица
18
Максимальный угол раскрытия
измерения - мм (дюйм)
Требования в отношении зазоров при настенном монтаже
Ø 11 (0.43)
Ø 10.7 (0.42)
120 (4.72)
A0036779
19
Размеры блока держателя. Единица измерения - мм (дюйм)
18
Liquiline System CA80AL
Монтаж
5.2
Монтаж анализатора на стене
LВНИМАНИЕ
Неправильный монтаж может стать причиной травм и повреждения прибора!
‣ Проследите за тем, чтобы крепление анализатора на настенном держателе сверху
и снизу было надежным. Верхняя часть должна быть закреплена фиксирующим
винтом.
Материалы, необходимые для монтажа прибора на стену, в комплект поставки не
входят.
‣ Материалы, необходимые для монтажа прибора на стену (винты, дюбели),
необходимо приобрести дополнительно.

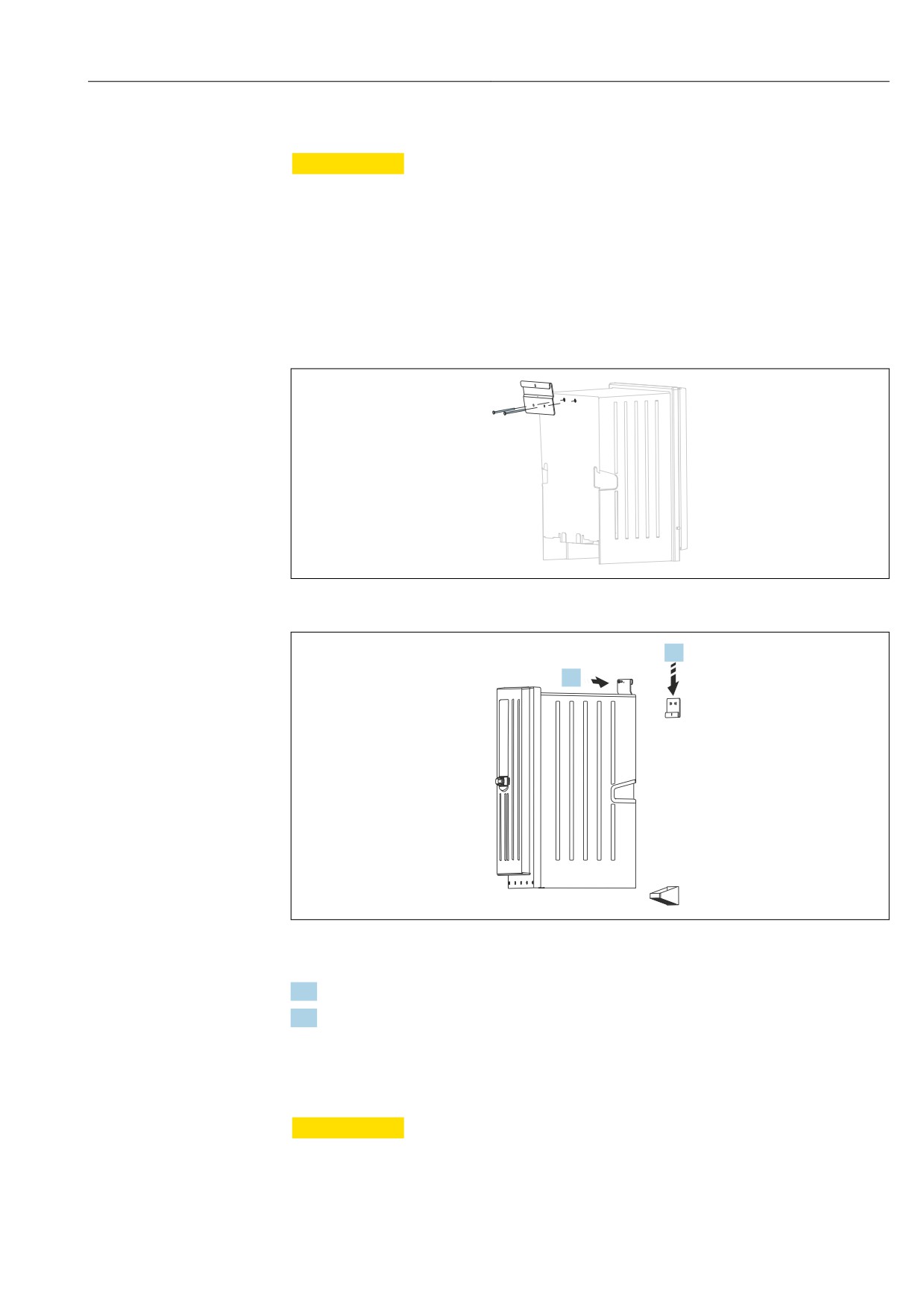

20
Закрепление блока держателя на корпусе
1.
2.
A0036781
21
Монтаж с использованием настенного держателя
1. Подвесьте анализатор на настенном держателе.
2. Закрепите две верхние части блока настенного держателя с помощью винта
(входит в комплект поставки).
5.3
Монтаж анализатора на стойке
LВНИМАНИЕ
Неправильный монтаж может стать причиной травм и повреждения прибора!
‣ Если используется исполнение со стойкой анализатора, то стойку анализатора
необходимо прикрепить к полу.
19
Монтаж
Liquiline System CA80AL
624 (24.57)
A
A
A
A
530 (20.87)
A0036783

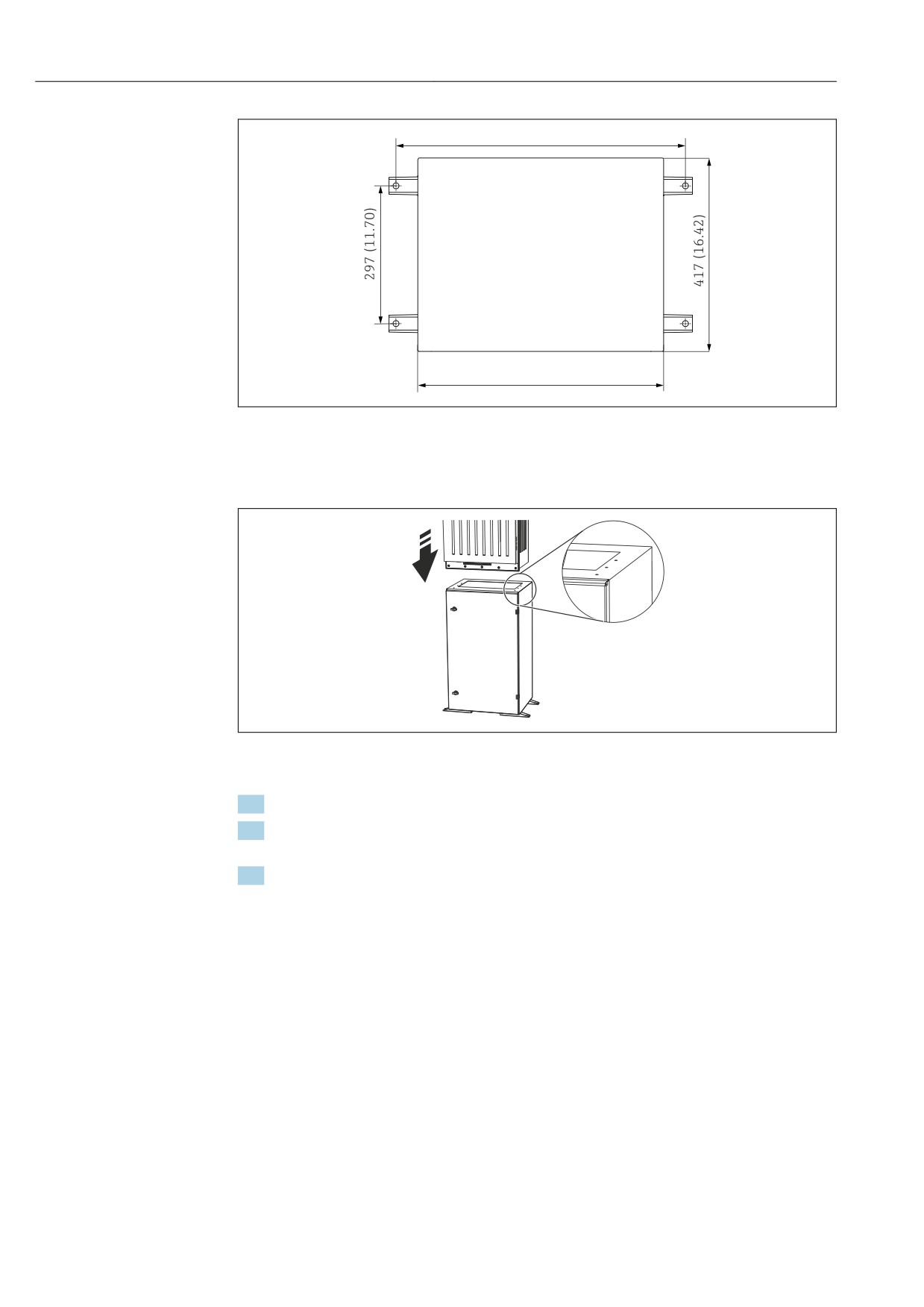

22
План фундамента
A Крепеж (4 x M10)
--- Размеры Liquiline System CA80
A0036785
23
Закрепление опоры
1. Закрепите опору на поверхности.
2. Вдвоем поднимите анализатор и установите его на основание. Используйте
специальные выемки.
3. Скрепите основание с анализатором с помощью 6 винтов, входящих в комплект
поставки.
20
Liquiline System CA80AL
Монтаж
5.4
Исполнение для монтажа снаружи помещения:
установка на стойке
5.4.1
Монтаж стойки
! 4 x 12 (0.47)
250 (9.84)
A0041437
24
План фундамента, габариты в мм (дюймах)
В случае установки прибора снаружи помещения примите меры по защите от
солнечного света.
1. Подготовьте фундамент для установки прибора.
2.
Разместите стойку на фундаменте и закрепите четырьмя винтами
(приобретаются заказчиком 1)).
5.4.2
Инструмент для монтажа стойки
Для монтажа анализатора на стойке требуется следующий инструмент, который
предоставляется заказчиком:
• гаечный ключ с открытым зевом, 17 мм AF (для фиксатора стойки);
• звездообразная отвертка TX45 (для настенного держателя анализатора, винты Torx
M8x20);
• звездообразная отвертка TX25 (для крепления настенного держателя к держателю
на стойке, винт Torx M5x12).
1)
Наша рекомендация: болт с шестигранной головкой с неполной резьбой, DIN 931: M10x100 из нержавеющей стали A2 + шайба +
заглушка.
21
Монтаж
Liquiline System CA80AL
5.4.3
Монтаж анализатора на стойке
A0041425
A0041426
25
Анализатор, смонтированный на стойке
26
Анализатор, смонтированный на стойке
(вид спереди)
(вид сзади)

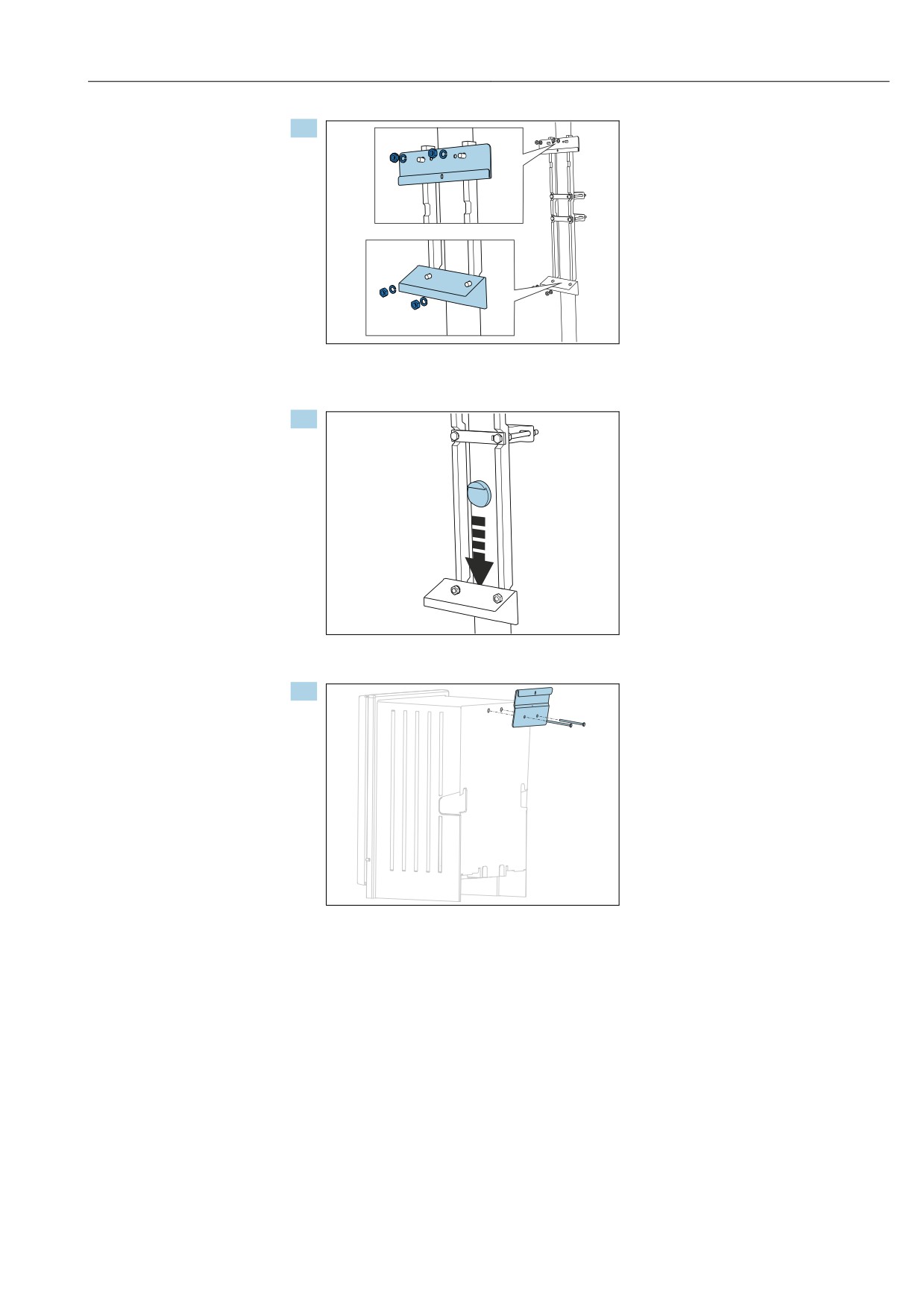

1.
Вставьте стяжные болты в планку и через отверстия в стойке закрепите гайками.
2.
С другой стороны наденьте на стяжные болты вторую часть фиксатора,
закрепите пружинными шайбами и гайками.
22
Liquiline System CA80AL
Монтаж
3.
Смонтируйте настенный держатель (входит в комплект поставки анализатора)
на фиксаторе стойки.
4.
Вставьте проставку.
5.
Прикрутите подвесной кронштейн настенного держателя (входит в комплект
поставки анализатора) к анализатору.
23
Монтаж
Liquiline System CA80AL

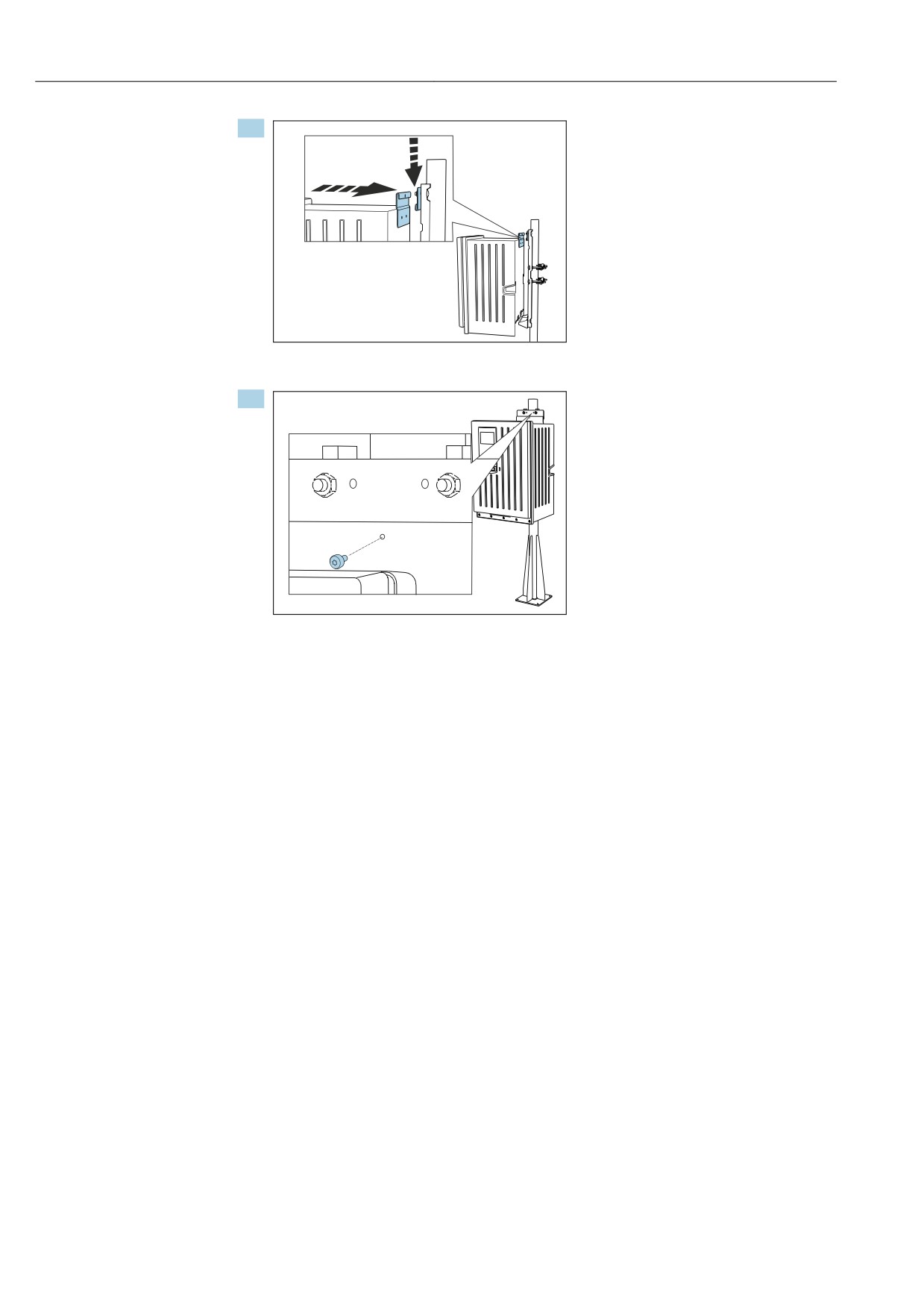

6.
Навесьте анализатор.
7.
Зафиксируйте верхний стеновой держатель с помощью предлагающегося винта.
5.5
Проверка после монтажа
После монтажа проверьте все подключения на надежность и герметичность.
24
Liquiline System CA80AL
Электрическое подключение
6
Электрическое подключение
LОСТОРОЖНО
Прибор под напряжением!
Неправильное подключение может привести к несчастному случаю, в том числе с
летальным исходом!
‣ Электрическое подключение должно осуществляться только специалистами-
электротехниками.
‣ Электротехник должен предварительно ознакомиться с данным руководством по
эксплуатации и следовать всем приведенным в нем указаниям.
‣ Перед проведением работ по подключению кабелей убедитесь, что ни на один
кабель не подано напряжение.
‣ Перед выполнением электрического подключения проверьте, что установленный
силовой кабель соответствует национальным требованиям электробезопасности.
6.1
Условия подключения
6.1.1
Типы кабелей
Кабель питания
Кабель питания, оснащенный вилкой с предохранителем
Исполнение для установки вне
Длина кабеля: 4,3 м (14,1 фута)
помещений поставляется без силового
Заказ исполнения CA80xx-CA (CSA C/US, общего назначения):
кабеля!
кабель питания по североамериканским стандартам
Аналоговый сигнальный кабель и
Например, LiYY 10 x 0,34 мм2
кабель передачи данных
6.1.2
Исполнение для монтажа снаружи помещения
УВЕДОМЛЕНИЕ
Гармонические колебания на входных клеммах, к которым подключен источник
питания
Повышенные коэффициенты излучения
‣ Не допускайте появления гармонических колебаний на входных клеммах прибора
или снижайте их за счет, например, сетевого фильтра, установленного перед
прибором.
6.2
Подключение анализатора
УВЕДОМЛЕНИЕ
Прибор не оснащен выключателем электропитания.
‣ Прибор необходимо устанавливать рядом (расстояние < 3 м (10 фт)) с
легкодоступной розеткой с предохранителем, чтобы его можно было отключать от
источника питания.
‣ При монтаже анализатора следуйте инструкциям в отношении защитного
заземления.
6.2.1
Прокладка кабеля в клеммном отсеке
Анализатор оснащается заранее подключенным силовым кабелем. (Не относится к
исполнению для установки вне помещений.)
• При использовании исполнения со шкафом длина кабеля составляет примерно
4,3 м (14,1 фута) от основания корпуса.
• При использовании исполнения с опорой анализатора длина кабеля составляет
примерно 3,5 м (11,5 фута) от фундамента.
25
Электрическое подключение
Liquiline System CA80AL
Подключение аналоговых входов и выходов, датчиков с поддержкой технологии
Memosens или цифровых полевых шин

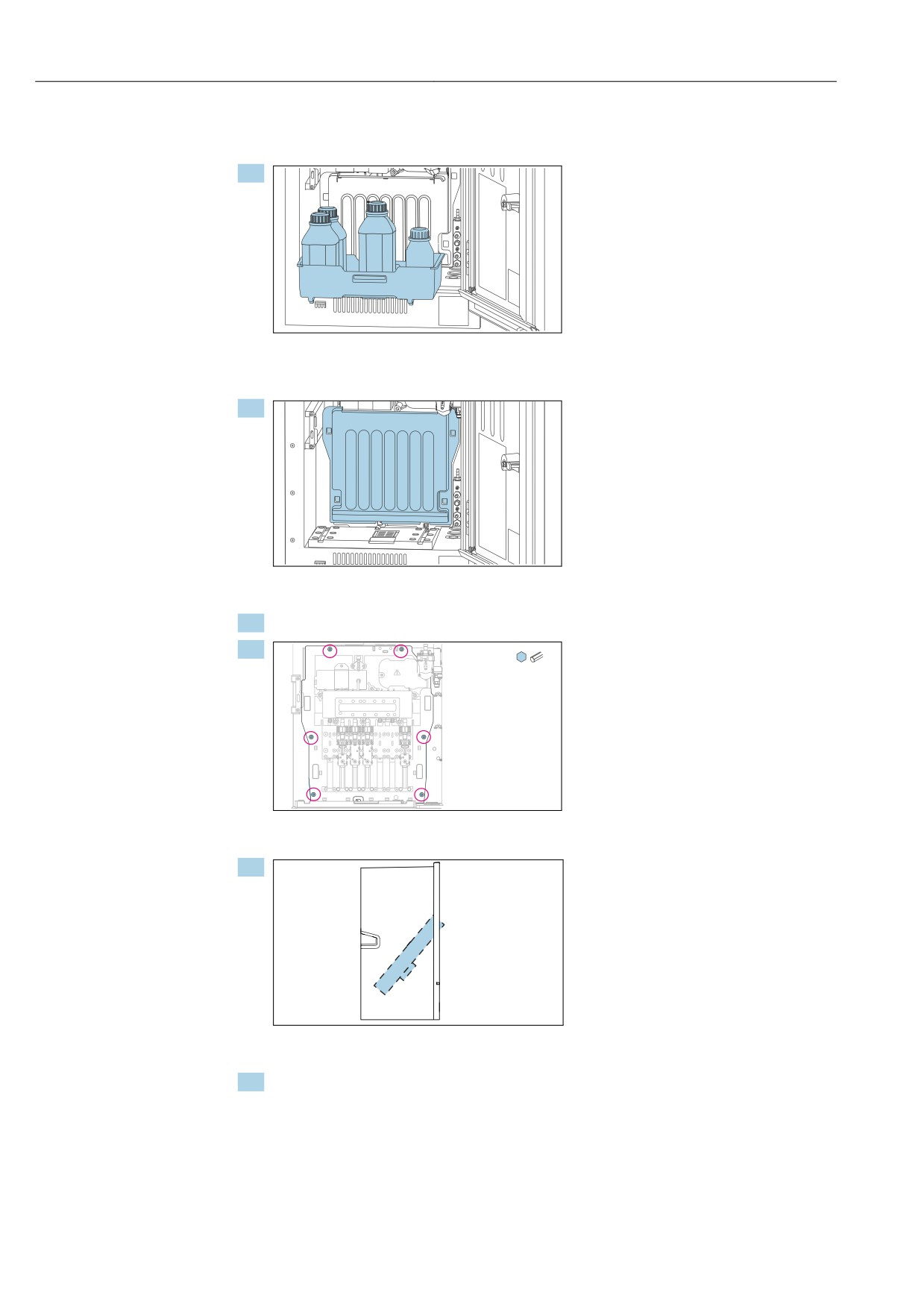

1.
Снимите лоток для бутылей: слегка приподнимите утопленный захват и
оттяните его вперед.
2.
Снимите крышку, закрепленную крючками.
3. Отсоедините все жидкостные трубки всасывания от распределителя жидкости.
4.
6 x
Выверните 6 винтов крепежной панели шестигранным ключом.
5.
Разложите крепежную панель вперед .
6. Для удобства зацепите крепежную панель с помощью зажимной пластины.
26
Liquiline System CA80AL
Электрическое подключение
7.
6 x Ph2

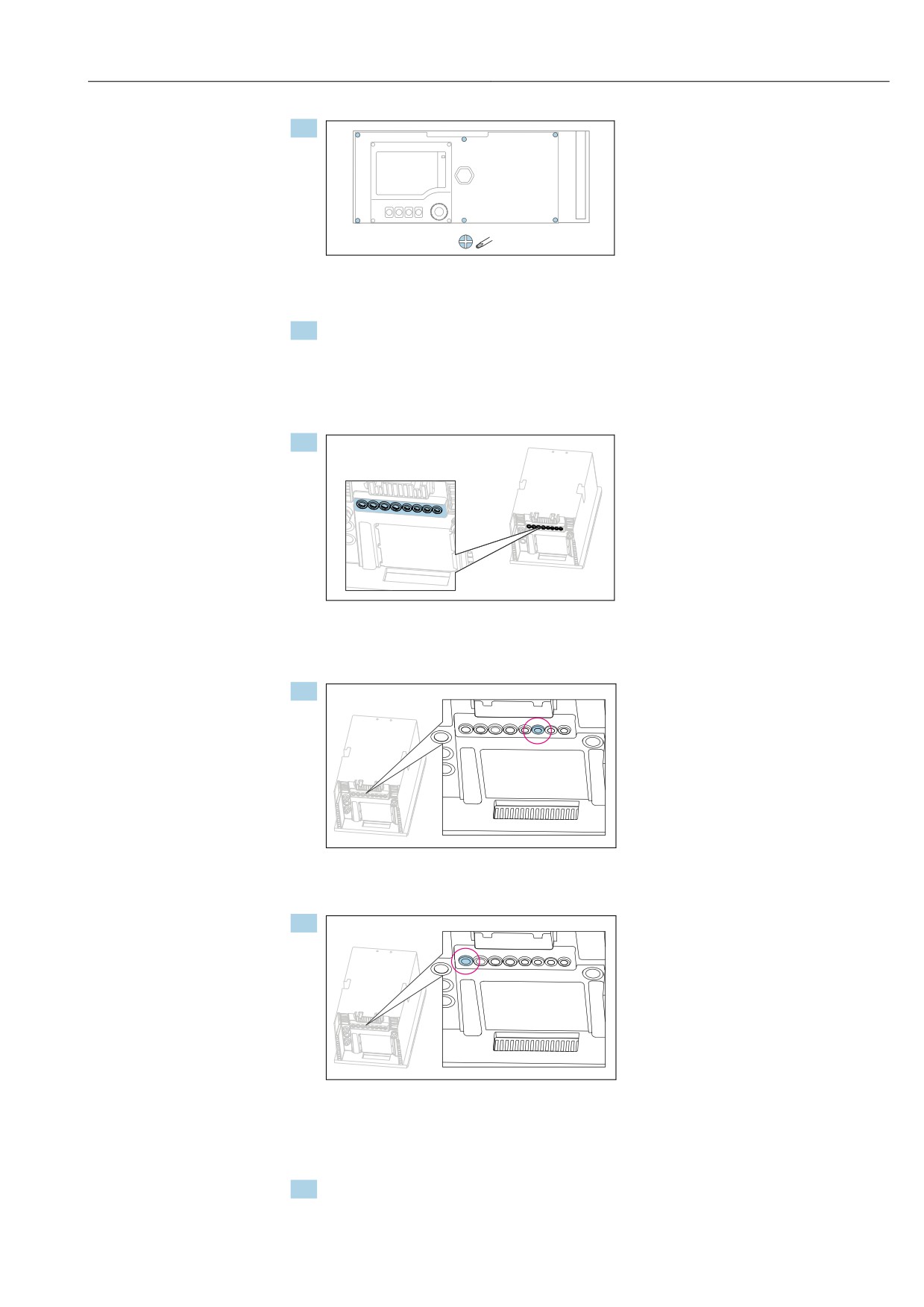

Отверткой с крестообразным наконечником выверните 6 винтов на крышке
отсека электроники и разложите крышку вперед.
8. Только для исполнений, заказанных с резьбой кабельных вводов типа G или
NPT
Замените предварительно установленные кабельные уплотнения с резьбой М на
кабельные уплотнения с резьбой G или NPT, которые входят в комплект
поставки. К шланговым уплотнениям M32 это не относится.
9.
Пропустите кабели через кабельные уплотнения в нижней части прибора.
Только для исполнения, предназначенного для установки вне помещений
10.
Пропустите кабель подогреваемого сливного шланга через указанное кабельное
уплотнение.
11.
Пропустите силовой кабель, который приобретается заказчиком на месте
монтажа, через указанное кабельное уплотнение.
Все исполнения
12. Проложите кабели через заднюю панель прибора для обеспечения их защиты.
Используйте кабельные зажимы.
27
Электрическое подключение
Liquiline System CA80AL
13. Проложите кабель к отсеку электроники.
После подключения
1. Закрепите крышку отсека электроники с помощью 6 винтов.
2. После подключения сложите крепежную панель и закрепите ее с помощью 6
винтов.
3. Затяните кабельные уплотнения в нижней части прибора, чтобы закрепить
кабели.
4. Поместите лоток для сосудов в корпус.
6.2.2
Исполнение с номинальным напряжением 24 В:
подключение источника питания
‣ Если прибор рассчитан на питание напряжением 24 В, то сечение жил должно
составлять не менее 2,5 мм2 и не более 4 мм2.
‣ При питании от источника на 24 В возможно протекание тока силой до 10 А.
Ввиду этого следует обращать внимание на падение напряжения в линии питания.
‣ Напряжение на клеммах прибора должно соответствовать указанному диапазону
→ 182.
1. Чтобы получить доступ к отсеку электроники, выполните действия, описанные в
разделе «Прокладывание кабелей» (→ 25).
2. Проложите соединительный кабель на 24 В снизу через кабельное уплотнение
на внутренней задней панели прибора и подведите его вверх к отсеку
электронной части.
3. Подключите питание.
28
Liquiline System CA80AL
Электрическое подключение
L L
N
N
+
+
-
-
1
2
3
4
A0040612

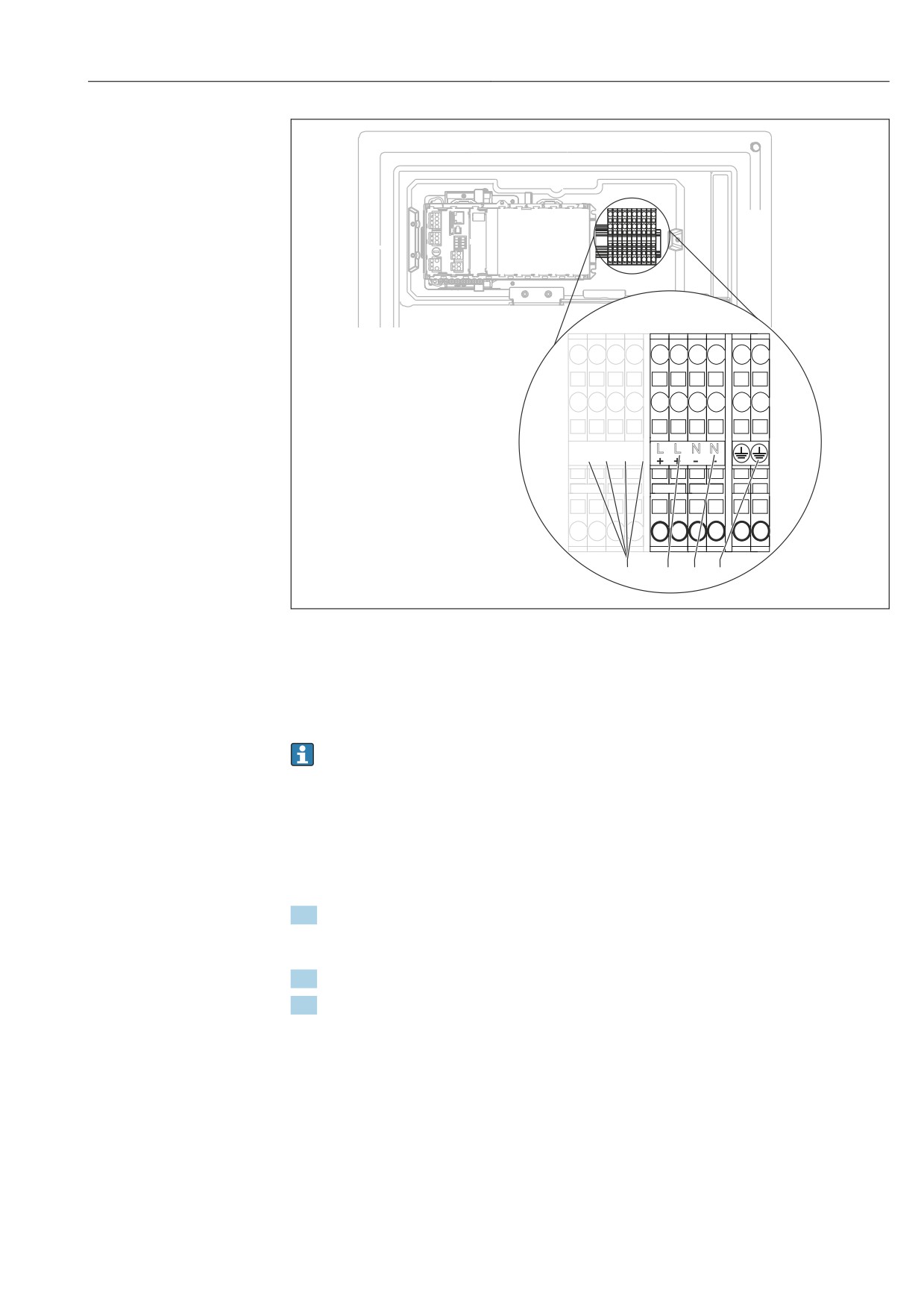

27
Назначение клемм
1
Внутреннее напряжение 24 В
2
Источник питания +24 В
3
Источник питания -24 В
4
Назначение: функциональное заземление
Условные обозначения на клеммном блоке действительны также для исполнения
прибора с питанием 24 В (+ и -) и для других исполнений прибора (L и N).
6.2.3
Исполнение для установки снаружи помещения:
подсоединение источника питания и обогревателя для
шлангов
Силовой кабель не входит в комплект поставки и предоставляется заказчиком.
1. Пропустите силовой кабель и кабель подогревателя шлангов снизу, через
кабельные уплотнения на внутренней задней панели прибора. Проложите эти
кабели в отсек электроники (→ 27).
2. Снимите пластинчатую крышку отсека электроники.
3. Подключите кабель.
29
Электрическое подключение
Liquiline System CA80AL
L
L
N
N
N
So
Si
+
+
-
-
-
1
1
2
2
2 1
A0040781

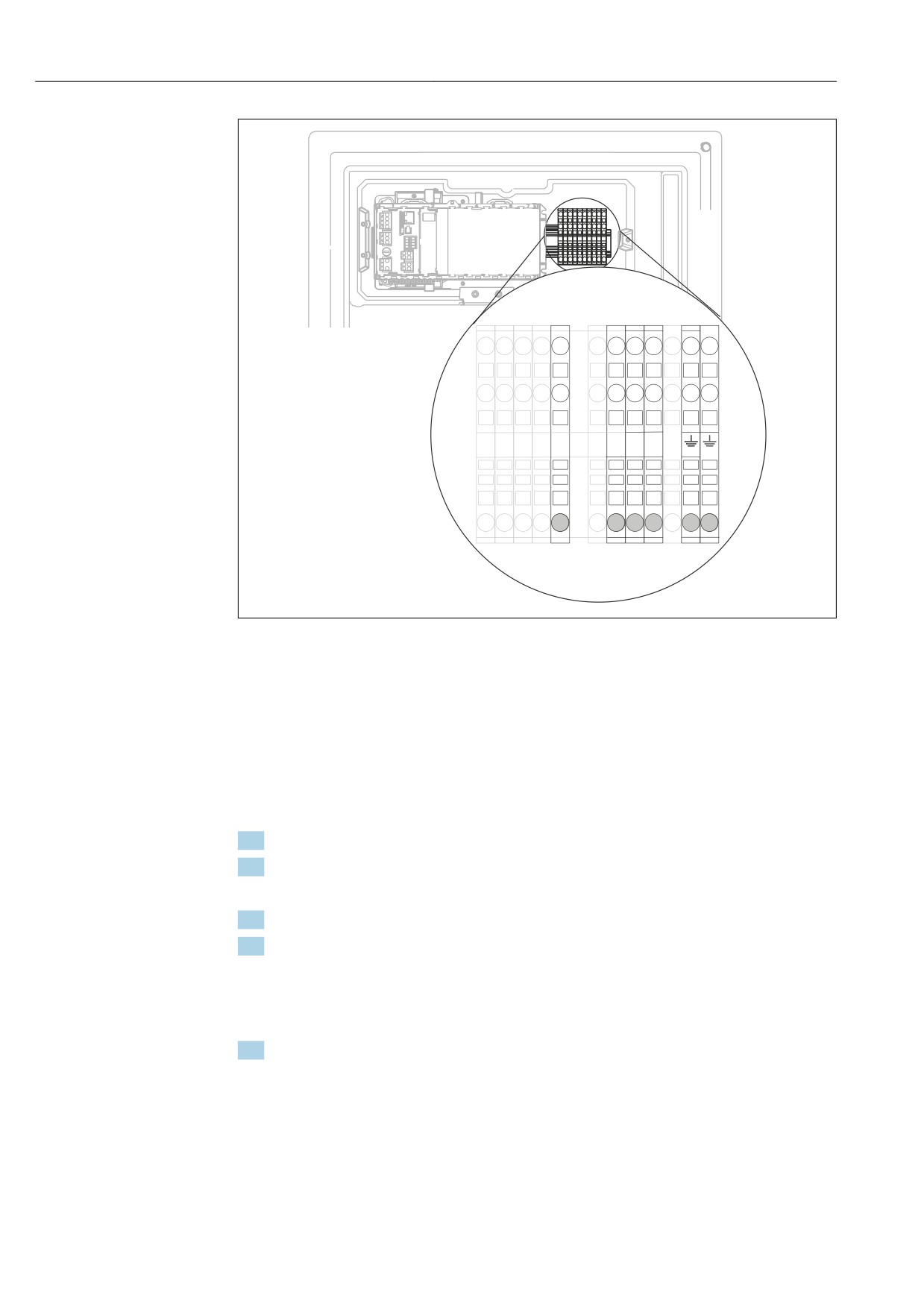

28
Назначение клемм в исполнении, предназначенном для установки вне помещений
1
Клеммы питания
2
Клеммы подогревателя шлангов
6.3
Подключение системы подготовки проб
6.3.1
Подсоединение опционального очистного клапана к
прибору Liquiline System CAT810
1. Отсоедините сетевую вилку.
2. Чтобы разложить крепежную панель вперед, выполните действия, описанные в
разделе «Прокладывание кабелей» .
3. Пропустите кабель через кабельное уплотнение.
4. Только для исполнений, заказанных с резьбой кабельных вводов типа G или
NPT
Замените заранее установленные кабельные уплотнения с резьбой М на
кабельные уплотнения с резьбой G или NPT, которые входят в комплект
поставки. К шланговым уплотнениям M32 это не относится.
5. При монтаже анализатора следуйте инструкциям в отношении защитного
заземления.
30
содержание .. 1 2 ..
////////////////////////////////////////// |
||
|
|
|
