Режущие плоттеры Graphtec серии CE6000. Руководство пользователя

БЕЗОПАСНОЕ И ПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ

•Внимательнопрочтитеэтуинструкцию.

•Сохранитеэтуинструкциюисверяйтесьснейпринеобходимости.

•Недавайтедетямприкасатьсякплоттеру.

•Обратите внимание на важные символы внизу и строго следуйте импри использовании плоттера.

Символы, используемые в данной инструкции

В этой инструкции используются три типа символов, несущих в себе информацию, следование которой

обеспечивает безопасное и правильное использование плоттера.

Перед началом чтения этой инструкции, убедитесь, что они вам хорошо понятны.

DANGERОПАСНОСТЬ.Игнорированииэтойинформацииможетпривестиктяжелымтравмамилисмертиоператора.

ПРЕДОСТЕРЕЖЕНИЕИгнорировании этой информации

может привести к тяжелым травмам или смерти оператора.

WARNING

ОСТОРОЖНО. Игнорировании этой информации может

привести к травмам оператора и повреждению плоттера.

CAUTION

Символы безопасности

Символ указывает на информацию, требующую особого

внимания.

Символ

указывает на запрещенные действия.

Символ

указывает на действия, обязательные для выполнения.

Меры предосторожности

WARNINGПРЕДОСТЕРЕЖЕНИЕ

Не прикасайтесь к подвижным частям плоттера во

Обязательно заземлите плоттер

время работы.

Если плоттер не заземлен, оператор может быть поражен

•

в случае утечки.

•Этоможетпривестиктравме.

Не трогать!

Заземлите плоттер

Избегайте попадания частей тела и волос в

Не разбирайте, не ремонтируйте, не модифицируйте

движущиеся части плоттера даже когда они непо-

плоттер

движны. Плоттер может начать движение неожиданно

•Этоможетпривестикпоражениюэлектричеством.

и это приведет к травме.

•Принеобходимостиремонтаобратитесьвавторизованный

•Этоможетможетпривестиктравме.

сервисный центр Graphtec.

Не разбирать

Не трогать

Подключайте плоттер только в сеть с

Избегайте попадание воды и снега на/внутрь

соответствующими параметрами тока.

плоттера.

Подключение к несоответствующей сети может привести

•

•Этоможетпривестикпоражениюэлектротоком.

к поражению током.

Запрещено

Избегать влаги Осторожно

электричество!

Не используйте плоттер если он нагревается,

Не допускайте появления пыли или металлических

дымится, от него исходит необычный запах.

частиц на вилке кабеля питания

Выключите плоттер и выньте кабель питания из

•Этоможетпривестикпожаруилипоражениютоком.

розетки.

Использование плоттера в такой ситуации может привести

•

к пожару или поражению током.

После отключения плоттера свяжитесь с авторизованным

•

Graphtec сервисом.

Никогда не ремонтируйте плоттер самостоятельно - это

•

очень опасно!

Запрещено Осторожно

Запрещено

электричество!

Меры предосторожности

WARNINGПРЕДОСТЕРЕЖЕН

ИЕ

Не используйте поврежденный кабель питания.

Обращайтесь с ножом осторожно.

•

Использование поврежденного кабеля питания может

•

Прикосновение к ножу незащищенной рукой опасно.

привести к пожару или поражению током.

•Недотрагивайтесьдоножавовремярезки.

•

Замените кабель питания на новый.

Отключите кабель

от сети

Не трогать

CAUTION

Храните и используйте плоттер избегая попадания

Не используйте плоттер в пыльных и/или влажных

на него солнечных лучей, потока воздуха из

помещениях.

кондиционера или нагревателя.

•Этоможетповредитьплоттеривлиятьнаегонормальную

Это может повредить плоттер и влиять на его нормальную

работу.

•

работу.

Запрещено

Не размещайте емкости с жидкостью на плоттере.

Не используйте плоттер в местах с повышенной

вибрацией или электромагнитным излучением.

•

Попадание влаги внутрь плоттера может привести к

•Этоможетповредитьплоттеривлиятьнаегонормальную

поражению электротоком.

работу.

Избегайте Осторожно

влаги

электричество

Запрещено

При вынимании вилки из розетки не тяните за шнур

При попадании воды или инородных предметов в

кабеля питания.

плоттер сразу выключите его и отсоедените кабель

Это может повредить кабель, вызвать пожар и привести

питания от сети.

•

к поражению током.

Использование поврежденного кабеля питания может

•

привести к пожару или поражению током.

Свяжитеь с авторизованным сервисом Graphtec для

•

ремонта.

Отключите плоттер

Запрещено

от сети

Меры предосторожности

WARNING

ПРЕДОСТЕРЕЖЕНИЕ

Не смазывайте никакие части плоттера.

Не используйте растворители для чистки плоттера.

•

Это может привести к поломке.

•

Это может повредить плоттер.

Запрещено

Оставляете достаточно места вокруг плоттера, чтобы

Не размещайте никакие источники освещения

в пределах его рабочей зоны не было никаких

на расстоянии ближе чем 1 метр от плоттера.

предметов.

Контакт с посторонними предметами может привести

Это может привести к неправильной работе оптических

•

к некачественной работе.

датчиков плоттера и неправильной работе.

Не прикасаться

Следите за правильным вылетом ножа из держателя

При перемещении каретки вручную, делайте это

(плунжера) .

медленно.

•

Слишком большой вылет может привести к повреждению

Быстрое перемещение каретки вручную может повредить

•

плоттера и ухудшению качества резки.

плоттер.

Не устанавливайте плоттер на наклонной

Не размещайте магнитные карточки, дискеты или

поверхности, в местах повышенной вибрации или в

любые другие магнитные материалы рядом с

неустойчивых местах.

кареткой плоттера.

Плоттер может упасть и быть поврежден.

Магнитное поле может повредить данные на подобных

•

носителях.

Запрещено

Проводите тест перед резкой материалов, параметры

резки которых вам неизвестны.

Резка материалов с неверно установленными

•

может привести к повреждению ножа и плоттера.

Вступление. Назначение плоттеров

Спасибо за ваш выбор плоттера Graphtec CE6000. Плоттеры CE6000 оснащены цифровыми

сервоприводами для высокоскоростной и высокоточной резки. Кроме резки различных материалов

они могут использоваться как рисующие плоттеры. Внимательно ознакомьтесь с этой Инструкцией -

это гарантирует правильную и успешную эксплуатацию плоттера.

Назначение режущих плоттеров серии:

Режущие плоттеры подходят для:

Резка самоклеющейся виниловой пленки для изготовления наружной и внутренней рекламы

Резка термотрансферных пленок (flex, flock) для переноса рисунков на текстиль

Резка пленок для пескоструйной обработки

Резка светоотражающей пленки. Резка трафаретов

Резка самоклеящихся этикеток, стикеров, этикеток для оборудования и панелей приборов,

гарантийных этикеток, этикеток на бутылки, наклеек для компакт дисков, и т.д.

Вырезка этикеток по контуру отпечатанных офсетным, шелкотрафаретным, струйным или

цифровым лазерным способом

Создание шаблонов для нанесения рисунков на стекло (метод матирования стекла Glassmoz)

Рисование и вырезка лекал методом микроперфорации в текстильной промышленности.

Изготовление поздравительных открыток, приглашений, мини-упаковки, моделей предметов,

сувениров, рекламных коробочек, игрушек (Крафтинг) и т.д

Примечания, касающиеся этой Инструкции

(1) Ни одна часть этой инструкции не может быть воспроизведена, тиражирована или распространена

без письменного разрешения Graphtec Corporation.

(2) Любая информация в данной Инструкции может быть изменена без предуведомления.

(3) Были предприняты все усилия, чтобы информация в этой Инструции была полной и точной.

Свяжитесь с официальным дистрибьютером Graphtec если вам требуется дополнительная информация

или вы хотите прокоментировать эту Инструкцию.

(4)

Не противореча предыдущим пунктам, Graphtec Corporation не несет ответственности за

вред нанесенный использованием информации в данной инструкции или использованием плоттера.

Зарегистрированные торговые марки

Все названия компаний, торговых марок, логотипы и зарегистрированные товары принадлежат их законным

правообладателям.

Все права копирования данной Инструкции принадлежат Graphtec Corporation.

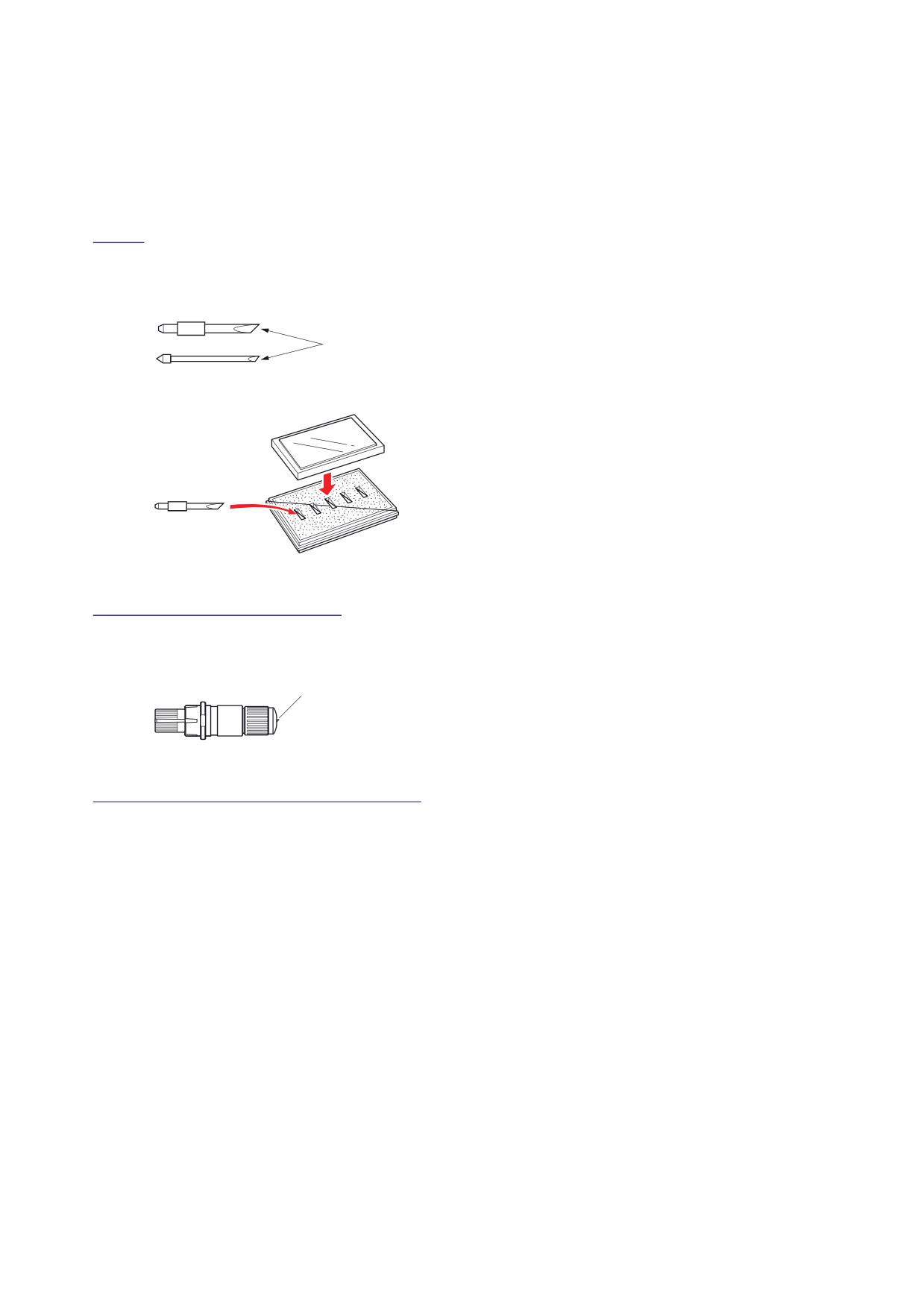

Особые меры предосторожности при работе с ножами

В плоттере используются очень острые ножи. Будьте внимательны при работе с ножами и

плунжерами,

чтобы избежать травм.

Ножи

Ножи очень острые. Будьте аккуратны чтобы не порезаться.

Всегда храните ножи в их коробке.

Кончик ножа

Использованные ножи выбрасывайте в коробке.

Плунжер (держатель ножа)

Кончик ножа выступает из плунжера. Не вынимайте его слишком сильно. Когда вы не используете плунжер

уберите нож внутрь плунжера.

Нож

После установки плунжера в плоттер

Не дотрагивайтесь до ножа и плунжера после включения плоттера - это опасно.

После включения плоттера в сеть

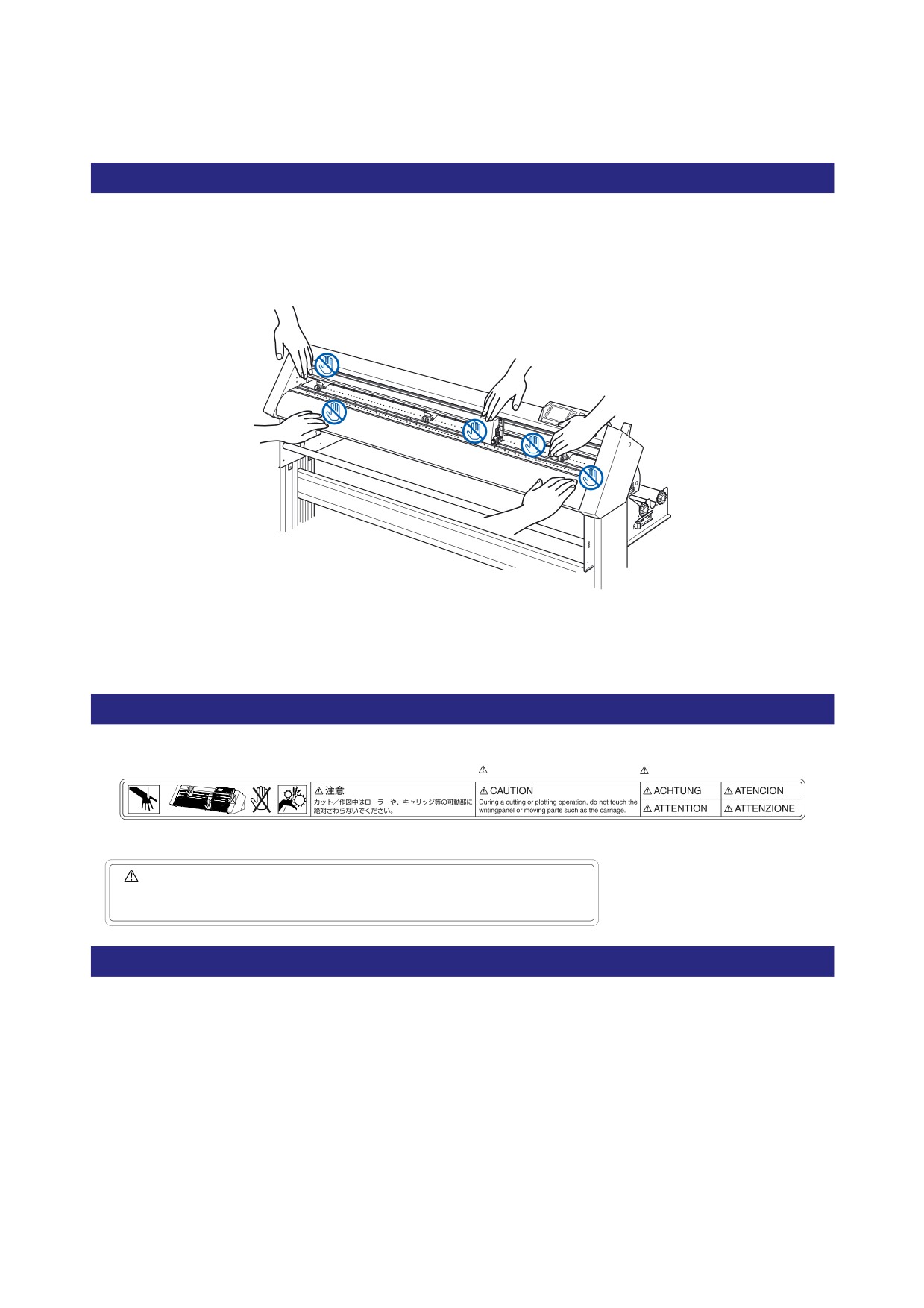

После включения плоттера следуйте следующим предостережениям. Каретка плоттера может

неожиданно начать движение - не держите вблизи нее руки, одежду, волосы и другие части тела.

Держитесь вдали от мест, отмеченых на рисунке внизу.

Наклейка - знак безопасности

Наклейка находится на верхней панели. Ознакомьтесь с ней.

ПРЕДУПРЕЖДЕНИЕ

ВНИМАНИЕ

Не дотрагивайтесь до плоттера или каретки плоттера

в процессе резки или работы с плоттером

ПРЕДУПРЕЖДЕНИЕ

Не дотрагивайтесь рукой до движущихся частей плоттера или каретки плоттера,

а также до обрабатываемого материала в процессе резки или работы с плоттером

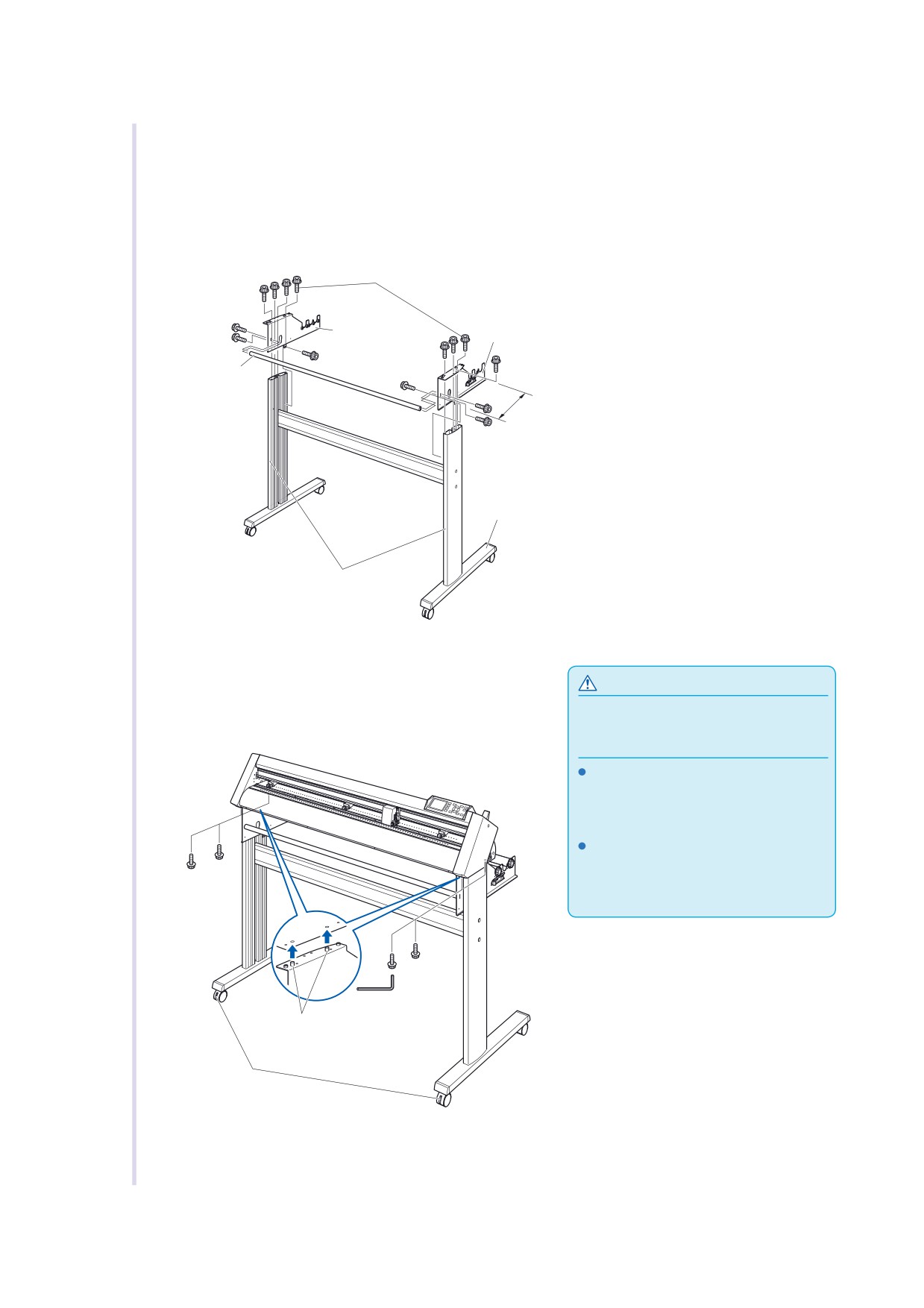

Замечания по стенду

Используйте только штатный, специально предназначенный для плоттера стенд.

Не используйте другие стенды - это может привести к повреждениям плоттера и травмам оператора.

III

СОДЕРЖАНИЕ

ПРАВИЛЬНОЕ И БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ

Вступление и назначение плоттера

Предосторожности с ножами

После включения плоттера

III

Наклейки безопасности

III

Информация по стенду

III

Слова и выражения в этой инструкции

Перед началом работы

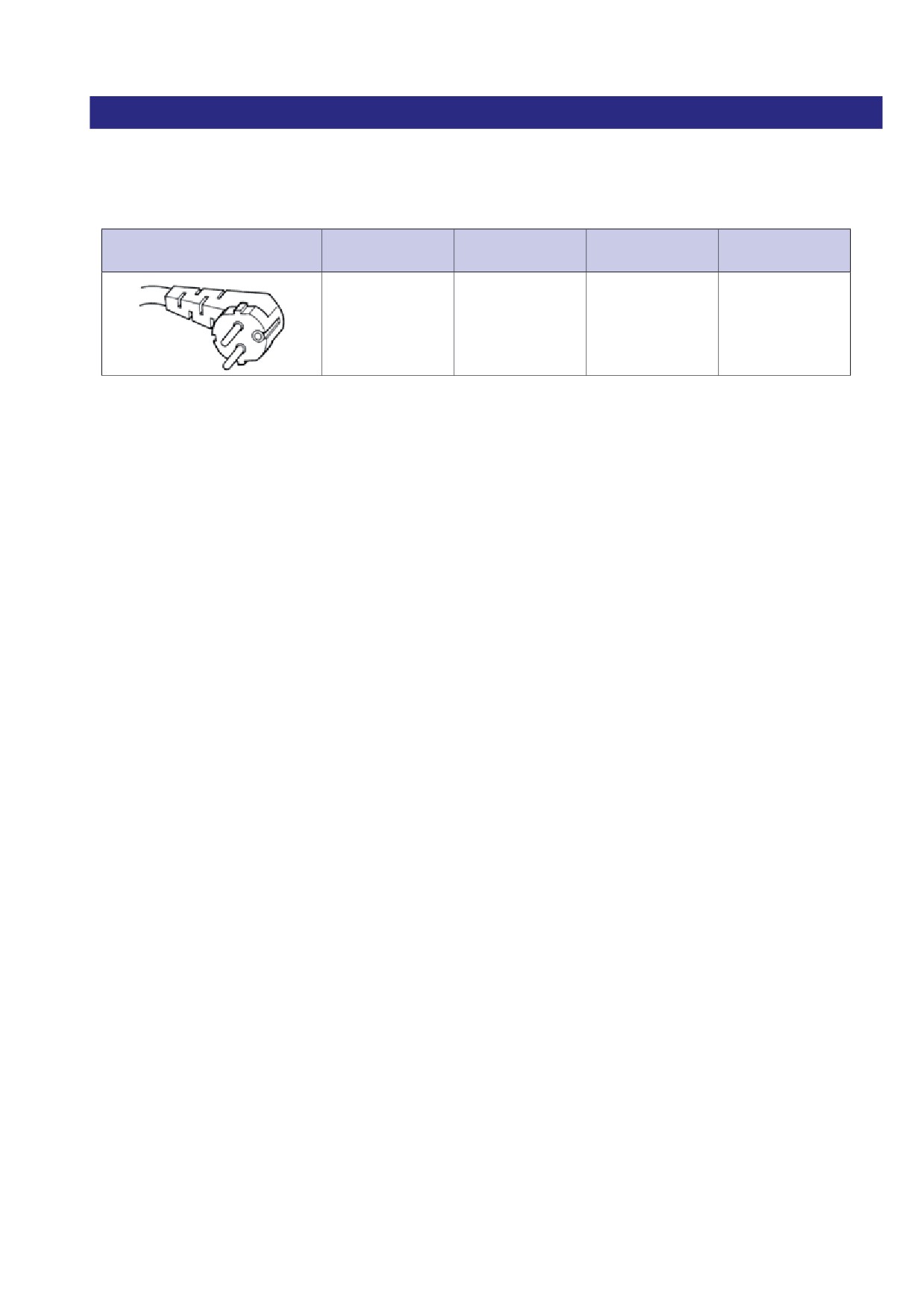

Выбор сетевого кабеля

Глава 1 Описание плоттера

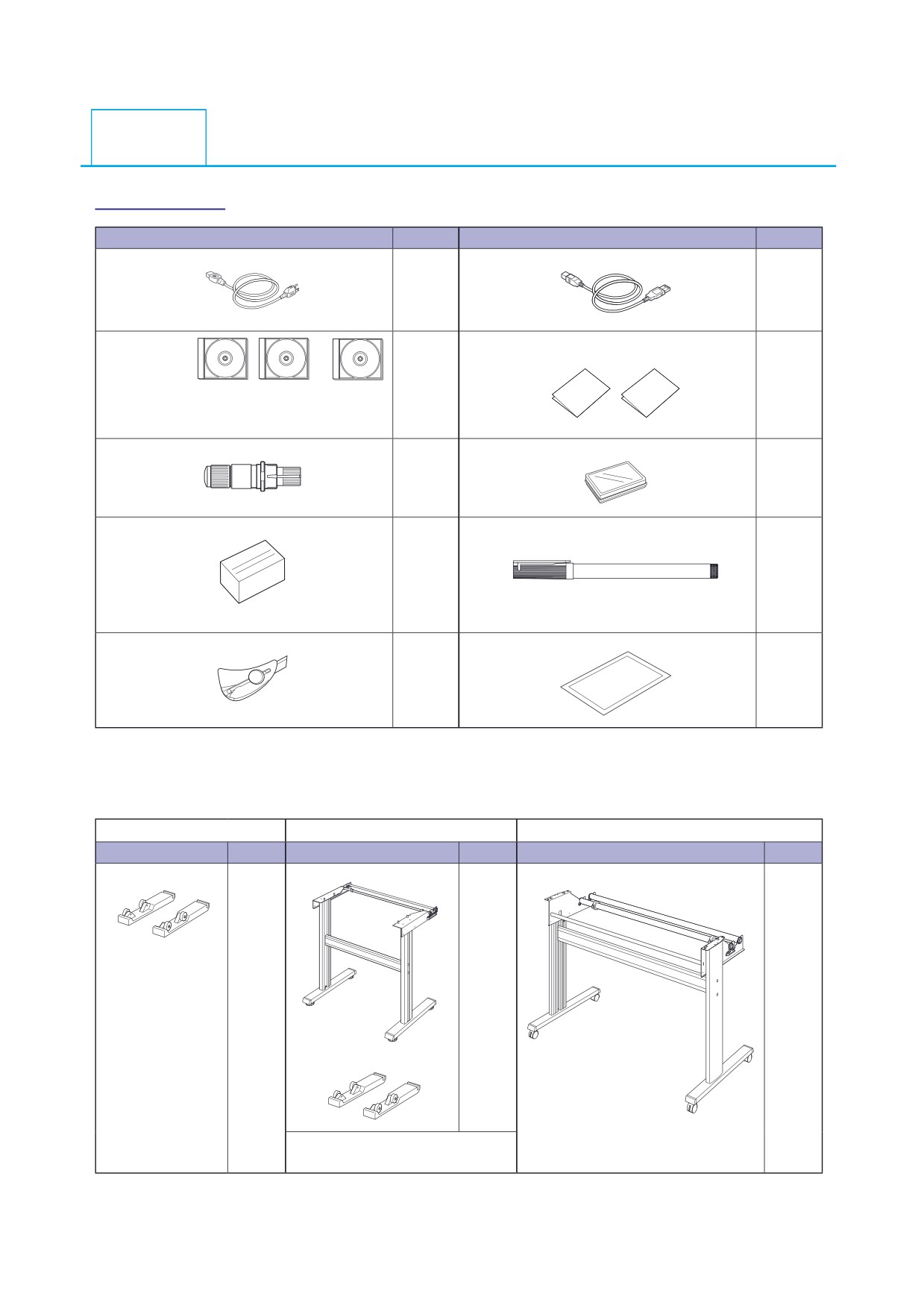

1.1 Проверка принадлежностей

1-2

1.2 Номенклатура

1-3

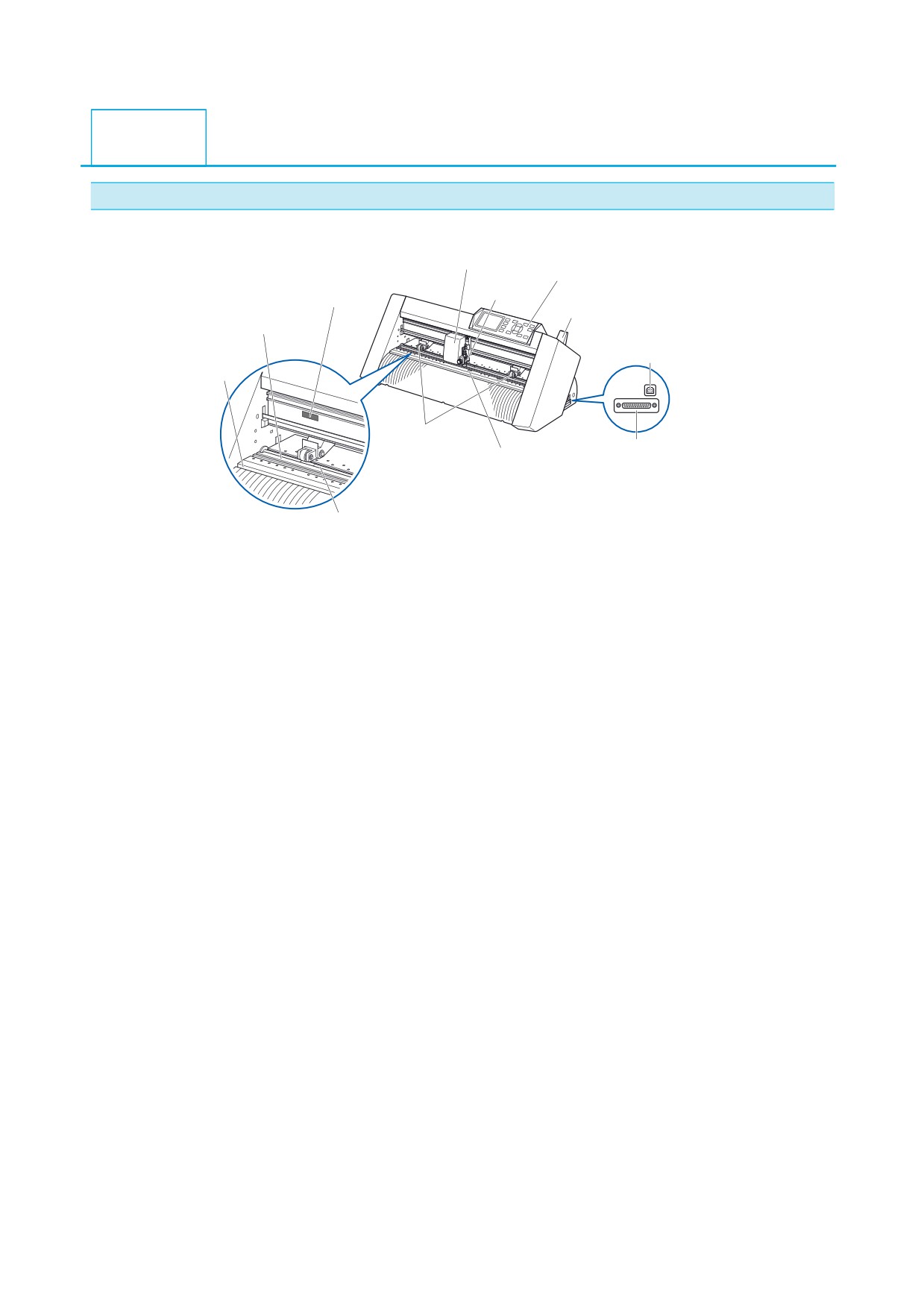

Вид спереди: CE6000-40

1-3

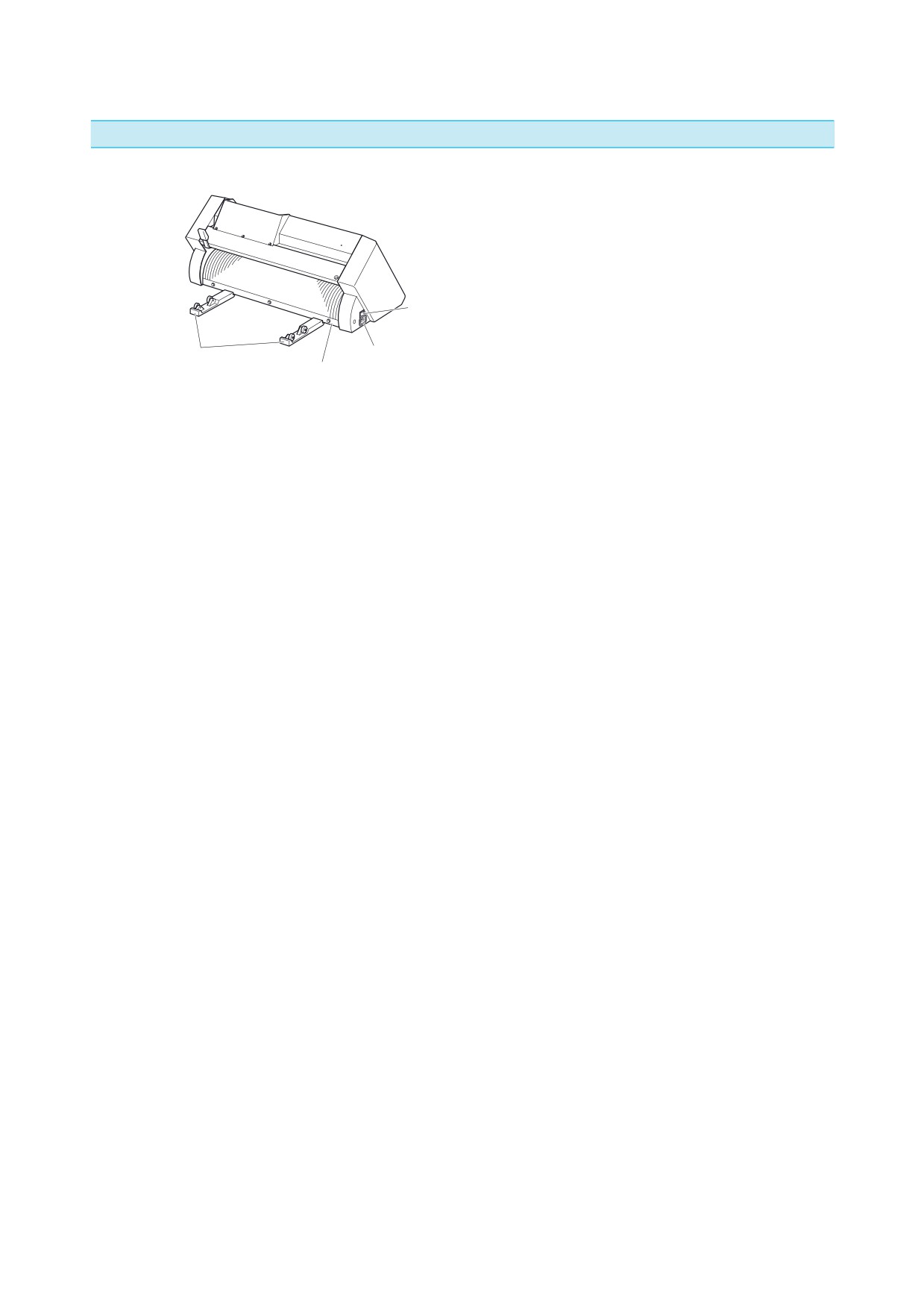

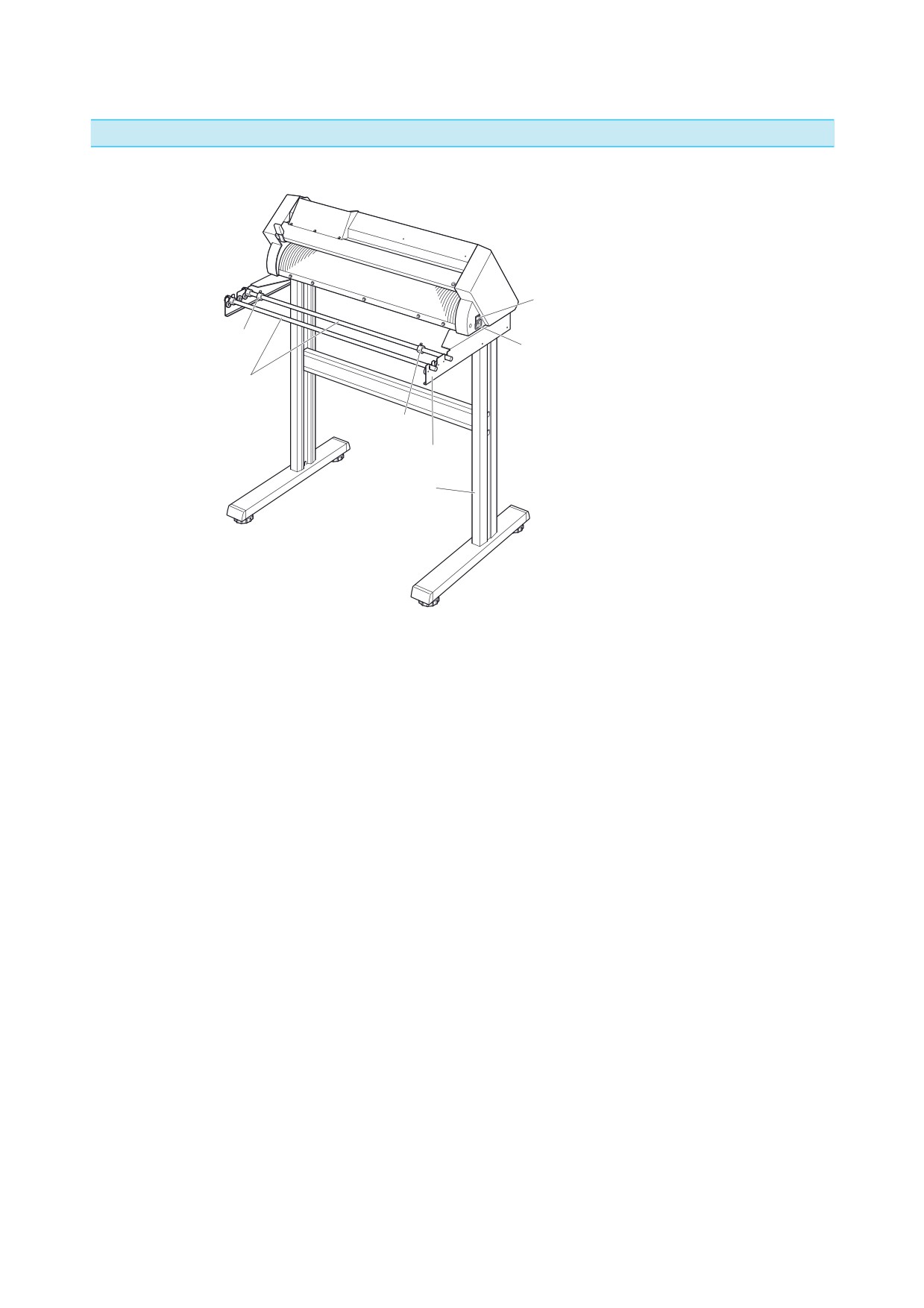

Вид сзади: CE6000-40

1-4

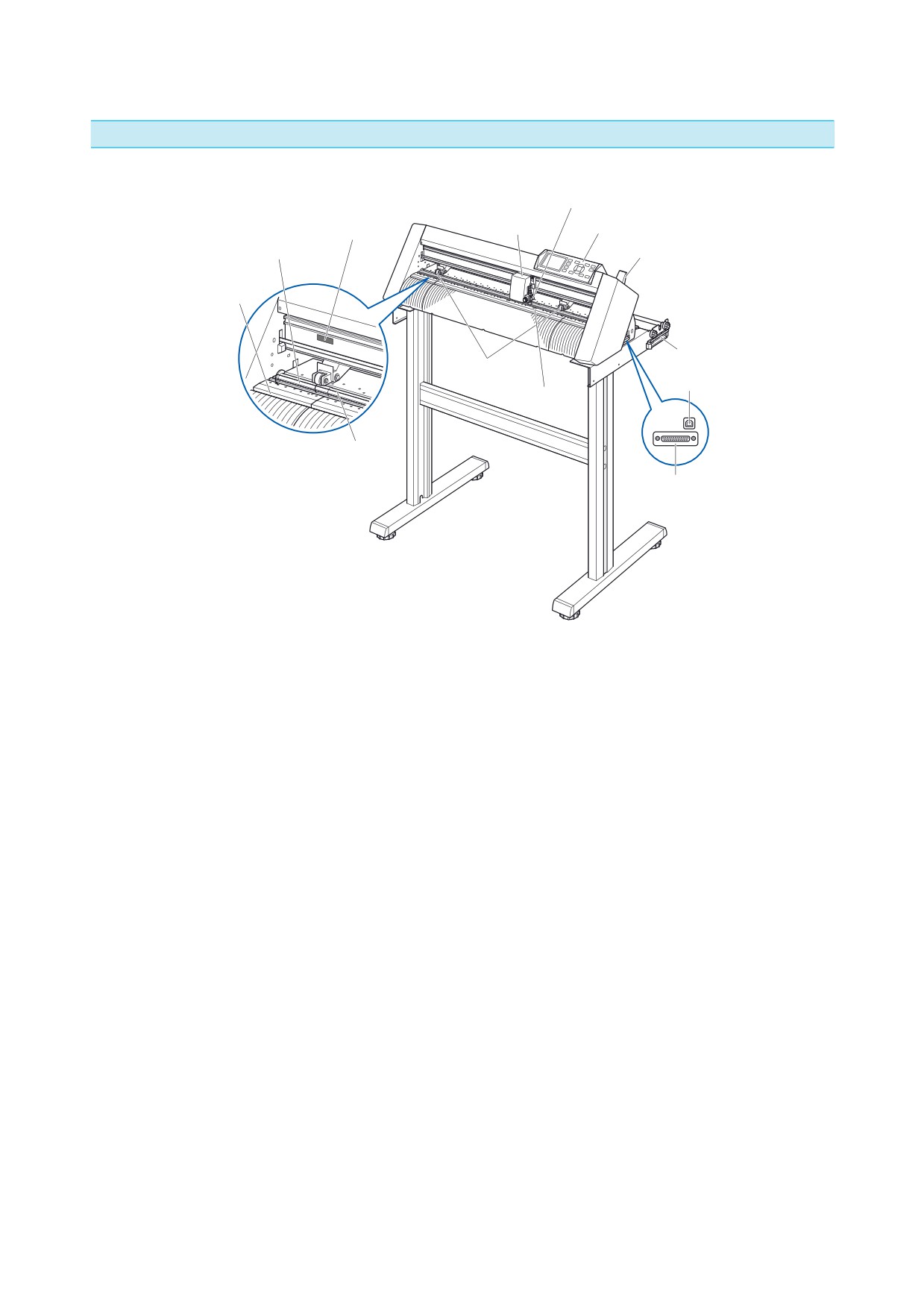

Вид спереди: CE6000-60

1-5

Вид сзади: CE6000-60

1-6

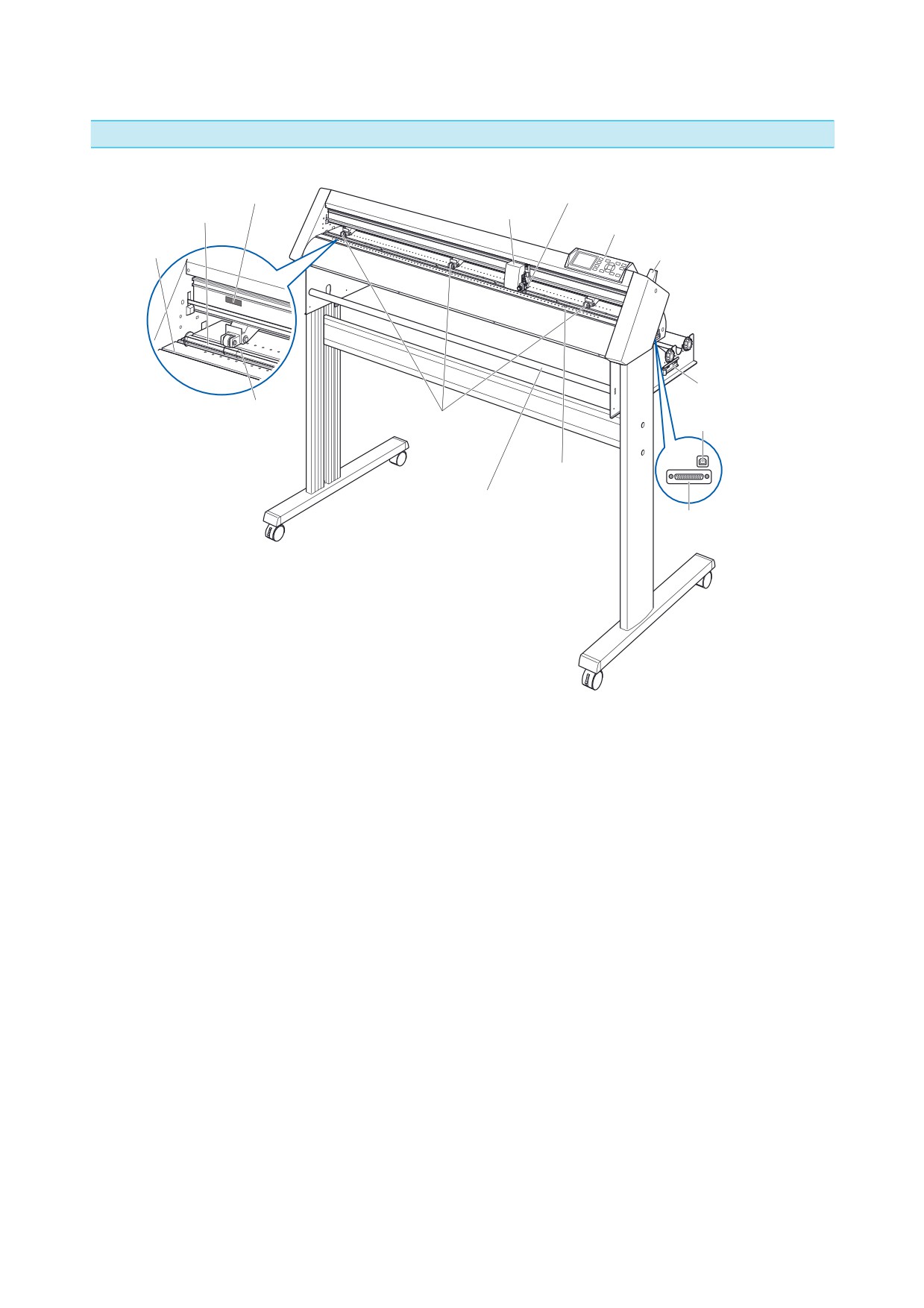

Вид спереди: CE6000-120

1-7

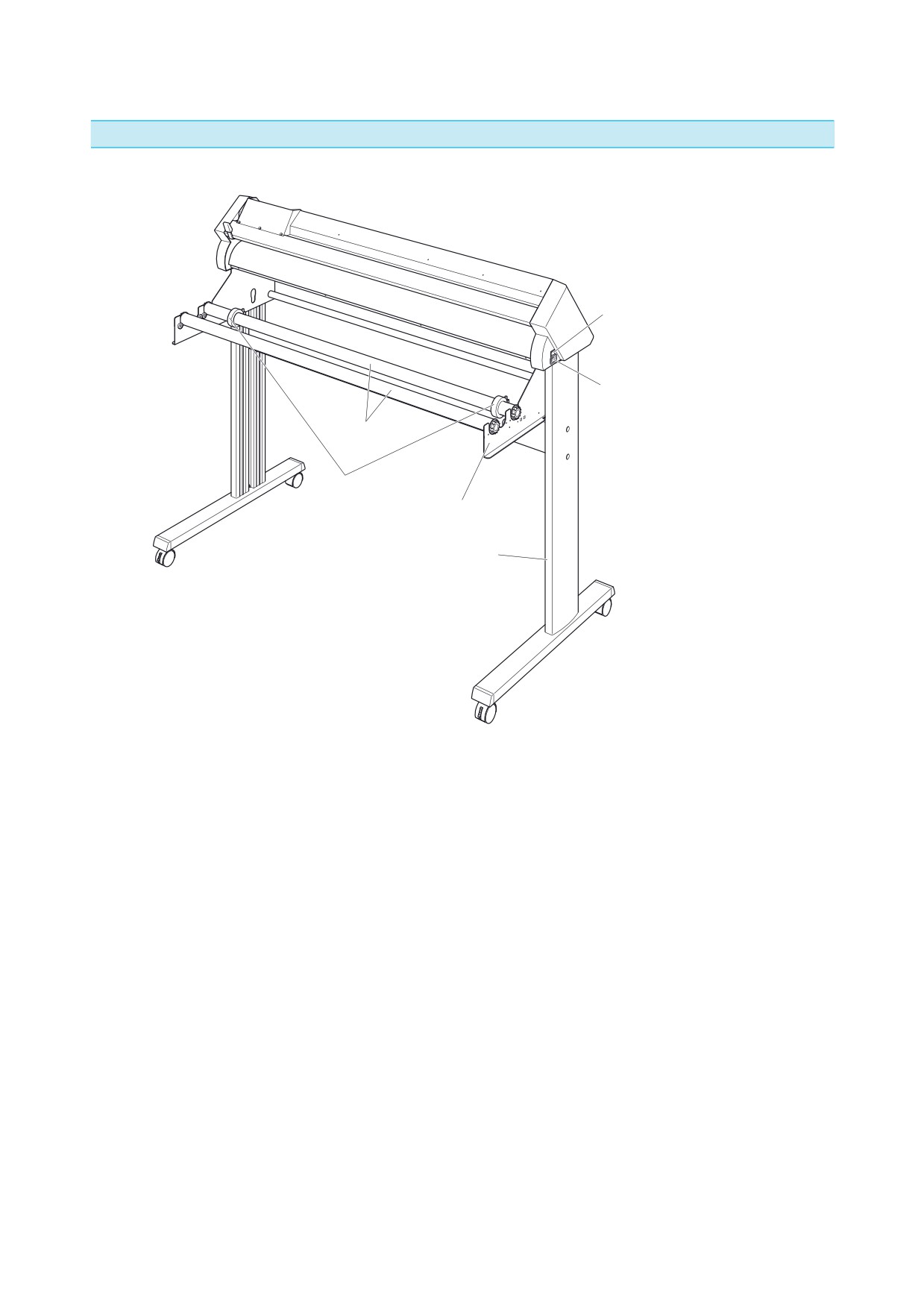

Вид сзади: CE6000-120

1-8

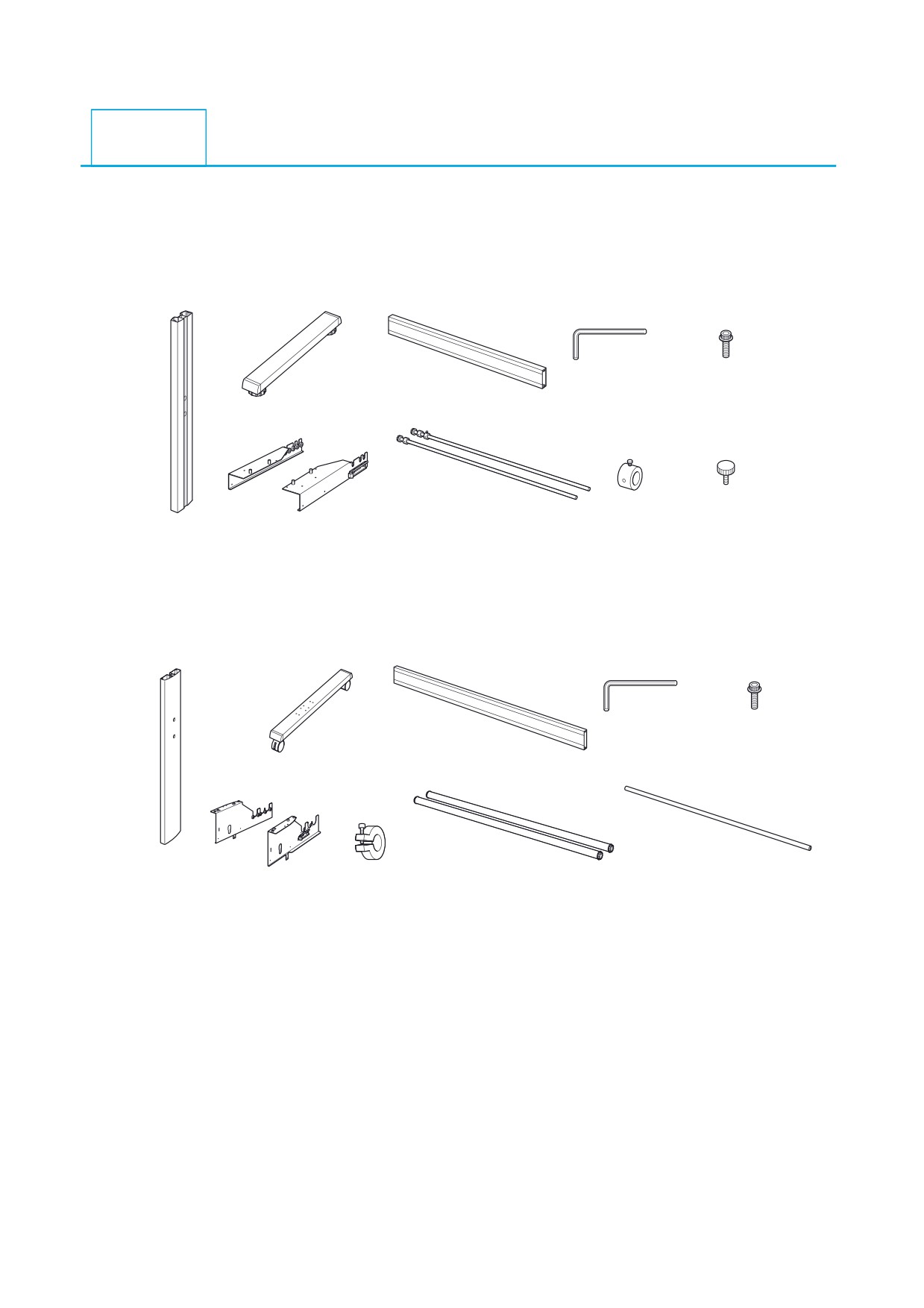

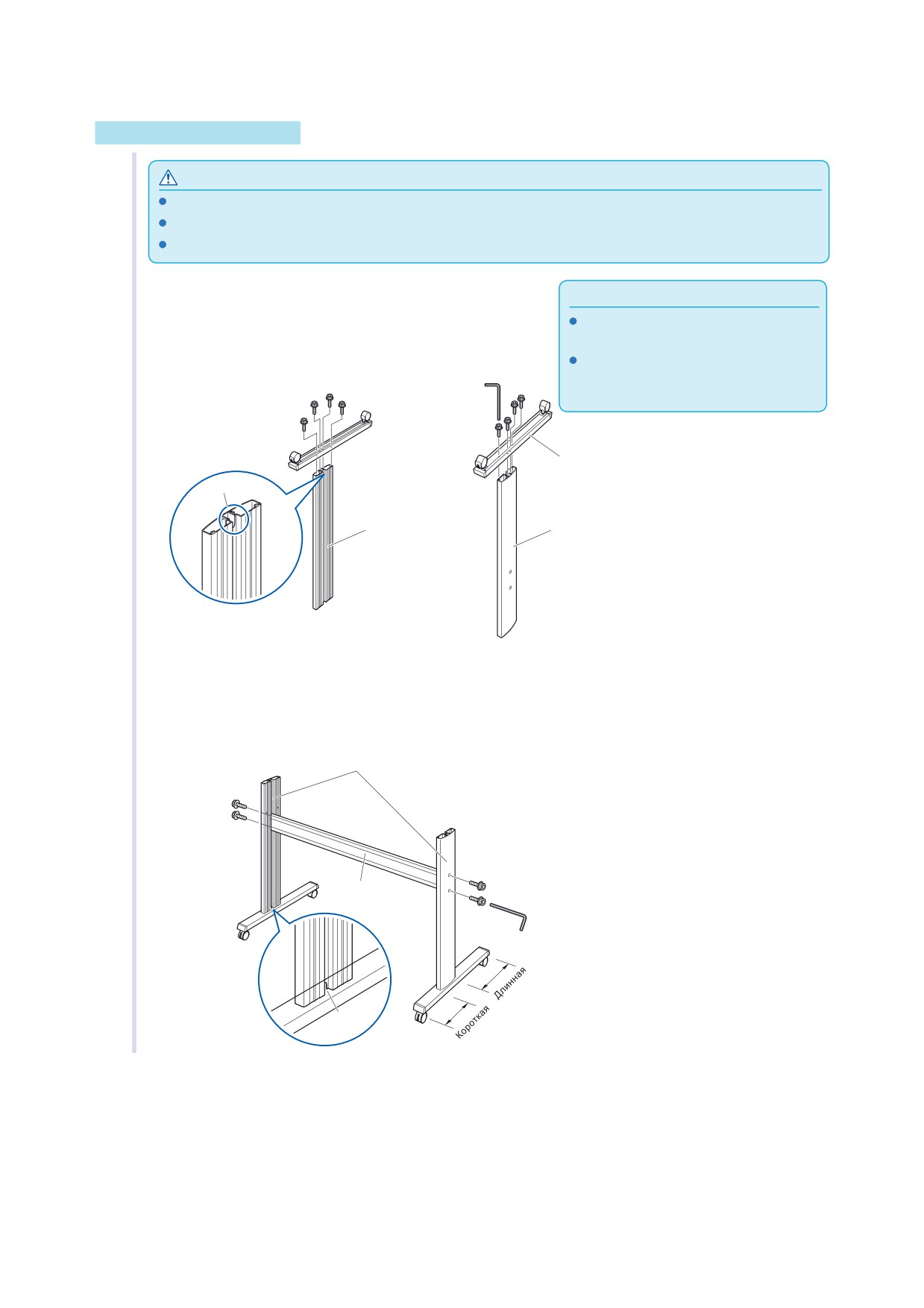

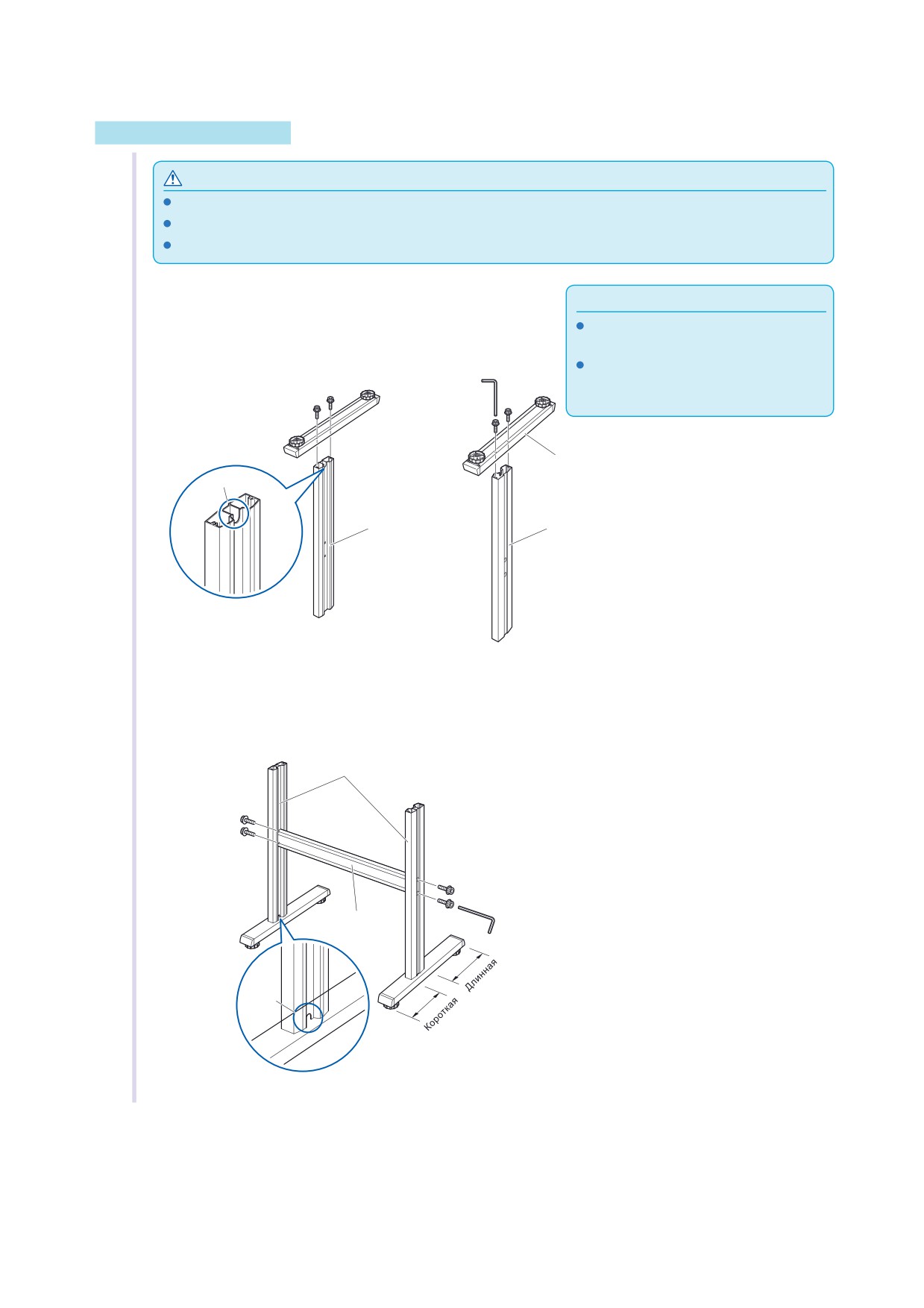

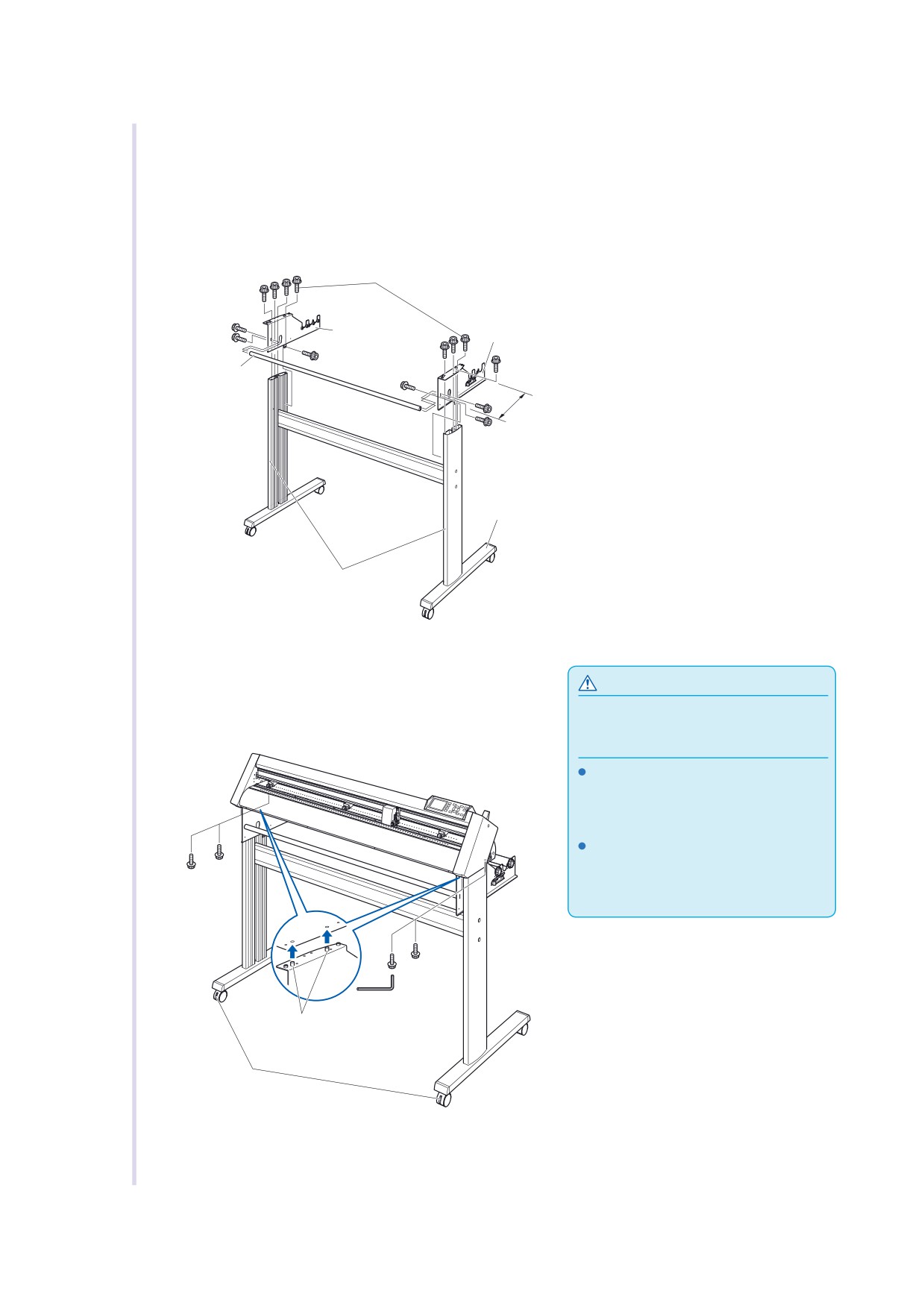

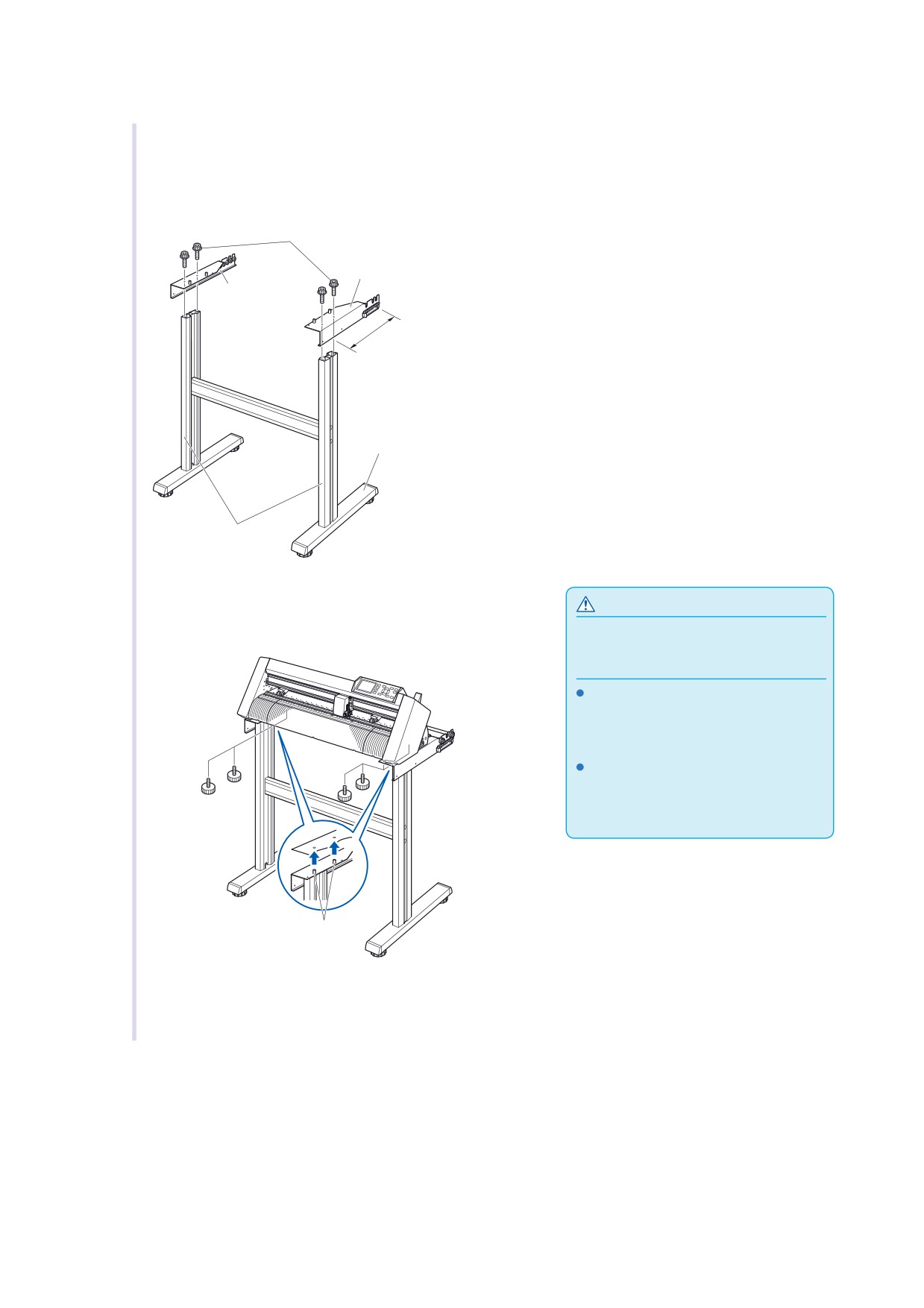

1.3 Сборка

1-9

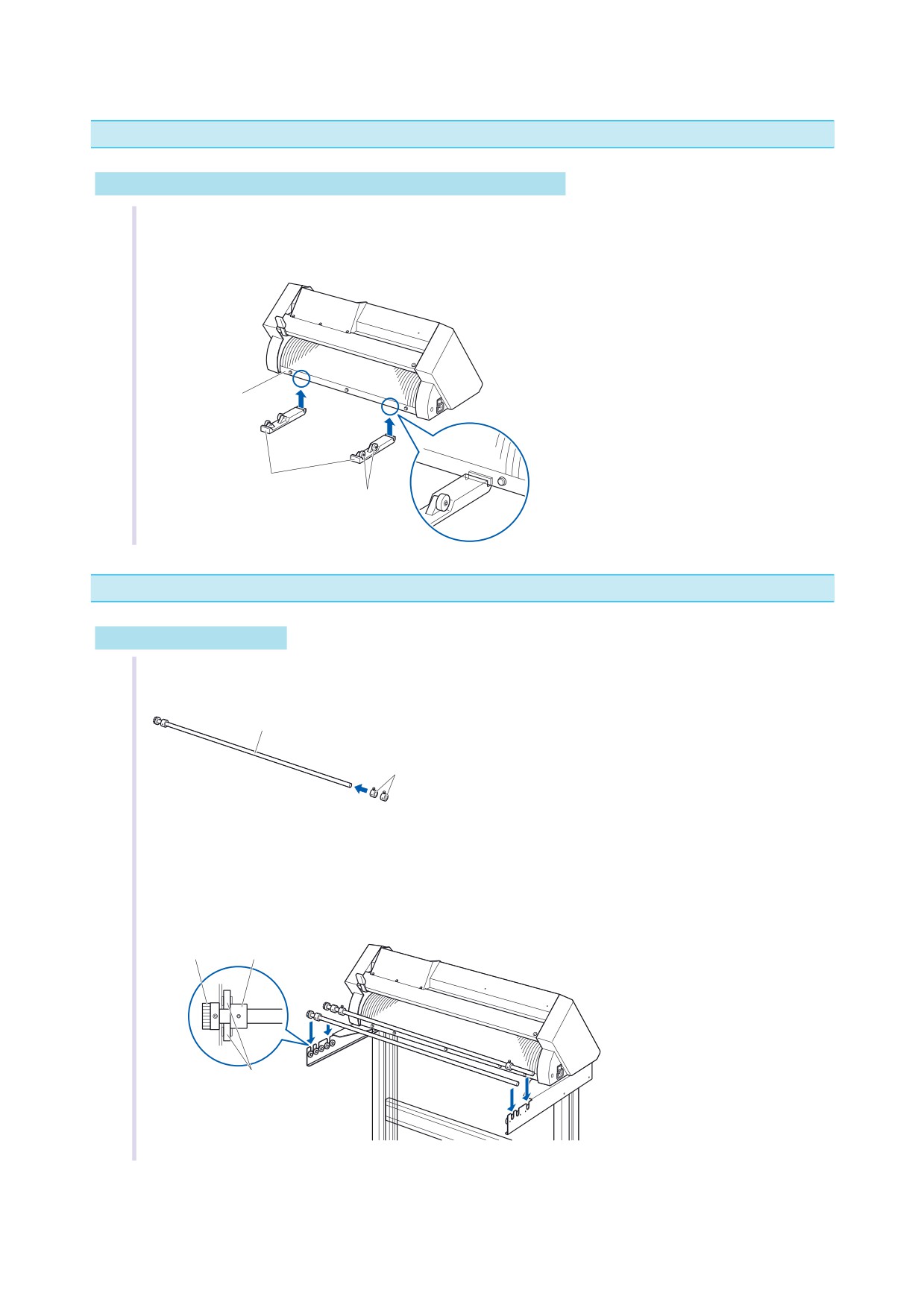

Монтаж лотка для материала

1-14

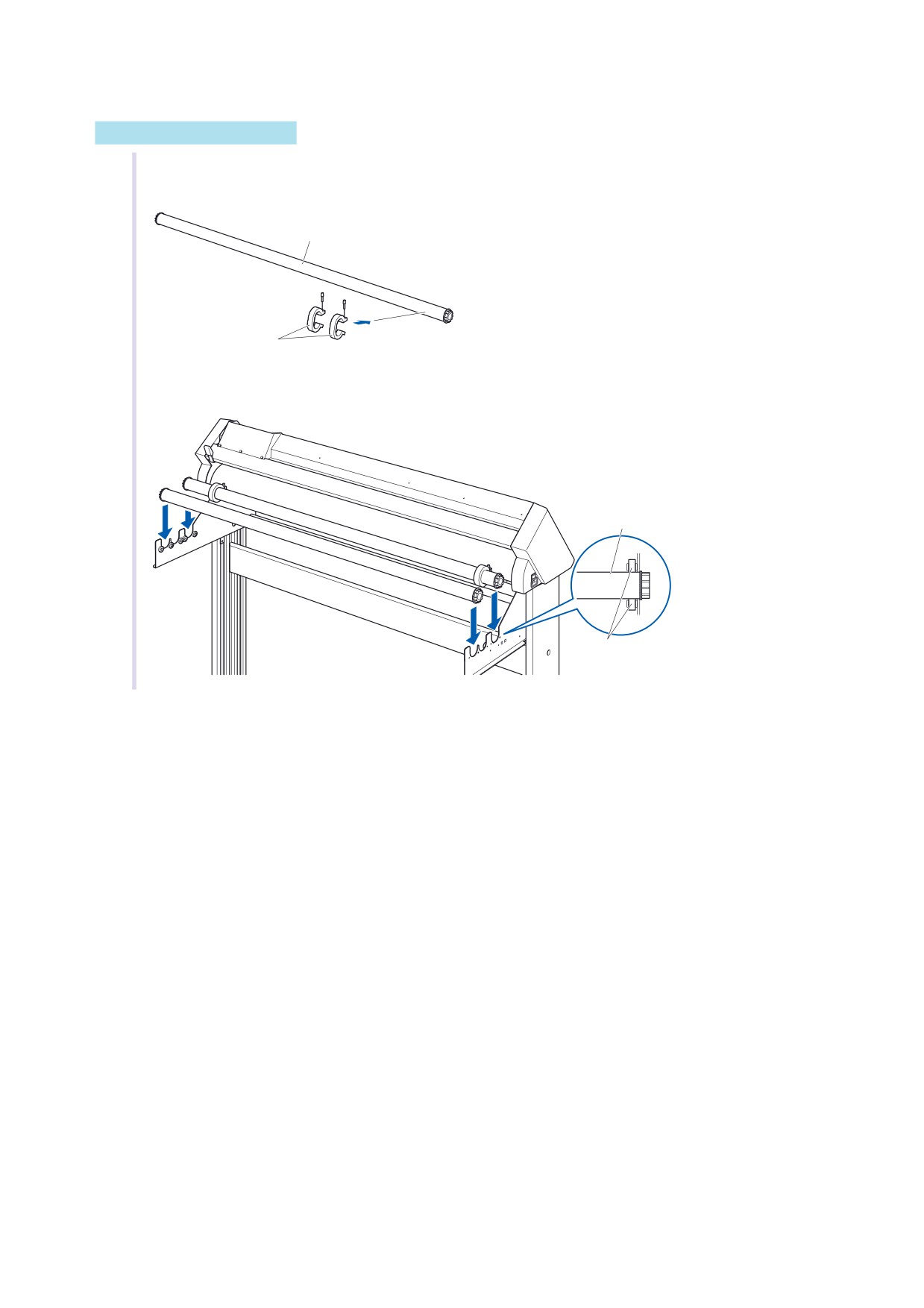

Монтаж держателе материала

1-14

1.4 Подключение к ПК

1-16

Глава 2

Подготовка к работе

2.1 Подготовка плунжера

2-2

Номенклатура плунжера

2-2

Устройство плунжера

2-2

Свойства и использование ножей

2-3

2.2 Установка инструмента

2-4

Присоединение инструмента

2-4

Снятие инструмента

2-5

2.3 Загрузка материала

2-6

Загрузка рулонного материала (CE6000-40)

2-6

Загрузка рулонного материала (CE6000-60/120)

2-9

Загрузка листового материала (CE6000-40/60)

2-14

Загрузка листового материала (CE6000-120)

2-16

2.4 Выравнивание прижимных роликов

2-19

Выравнивание ролика

2-19

Изменение силы удержания

2-21

2.5 ЖК-дисплей по молчанию

2-22

2.6 Включение в сеть

2-23

2.7 Как пользоваться панелью управления

2-24

Управляющие кнопки

2-24

Кнопки меню

2-24

Лампа-индикатор

2-25

Информация на ЖКД

2-25

C-1

Операции с Меню ЖКД

2-27

Операции кнопкой [COND/TEST]

2-28

2.8

Установка метода подачи

2-29

2.9

Предпромотка материала

2-31

2.10

Выбор параметров резки

2-32

Установка номера набора параметров

2-34

Установка скорости и давления (Простой режим)

2-36

Установка типа инструмента

2-38

Установка скорости

2-40

Установка давления

2-41

Установка ускорения

2-42

Установка вылета ножа вручную

2-44

2.11

Проведение тестовой резки

2-45

Прорезной тест

2-45

Подтверждение результатов теста

2-47

Установка вылета ножа (Автоматическая)

2-48

2.12

О Простом режиме

2-51

Глава

3 Основные операции

3.1

Опустить/поднять инструмент

3-2

3.2

Передвижение каретки и материала

3-3

Движение шагами вручную

3-3

Непрерывное движение вручную

3-3

Установка размера Шага передвижения

3-4

Убрать каретку

3-5

Изменить набор параметров резки

3-6

Перезагрузка (вернуться к исходному состоянию при включении)

3-6

3.3

Установка Начальной Точки

3-7

При повернутых осях координат

3-8

Когда оси координат повернуты после выбора НТ

3-8

Установка НТ при работе с языком управления HP-GL

3-9

3.4

Установка направления резки

3-10

3.5

Остановка резки

3-12

Пауза и выход из паузы

3-12

Полная остановка резки

3-13

Глава

4 Удобные функции

4.1

Установки резки

4-2

Установка области резки

4-2

Установка ширины резки (РАСШИРЕННЫЙ

)

4-4

Установка длины страницы

4-5

Установка зеркального отображения

4-7

Масштабирование

4-8

4.2

Копирование

4-10

4.3

Резка по кластерам

4-15

Глава

5 ARMS(Продвинутая Опция Оптич. Позиционирования)

5.1

Описание ARMS

5-2

Типы меток позиционирования

5-2

Область считывания меток

5-3

C-2

Загрузка материала и метки для позиционирова

5-4

Место НТ и метки для позиционирования

5-5

Материалы, с которых метки не считываютя

5-6

5.2

Задание и настройка позиционирования ARMS

5-7

Установка метода MARK SCAN и Номеров

5-7

Задание типа меток позиционирования

5-11

Задание размера меток позиционирования

5-12

Задание расстояния между метками

5-14

Задание компенсации погрешности для меток

5-16

Задание смещения между меткой и начальными точками

5-18

Настройка чувствительности датчика

5-20

Настройка чувствительности датчика вручную (порог чувствительности).

5-22

Тест датчика позиционирования

5-24

Задание скорости считывания меток

5-26

Калибровка расстояния от точки резки до оптического датчика

5-27

Обнаружение метки для определения расстояния до датчика

5-30

Установка автоматического считывания меток

5-33

5.3

Использование ARMS для позиционирования плоттера

5-35

Позиционирование по 2 меткам

5-35

Позиционирование по 3 меткам

5-37

Позиционирование по 4 меткам

5-38

Автоматическое позиционирование

5-40

Ручное позиционирование при помощи ARMS

5-41

Глава 6 Ручная позиционирование без ARMS

6.1Описание ручного позиционирования

6-2

Задание метода поиска меток и числа меток

6-2

6.2

Ручная настройка положения

6-3

Глава 7 Установки, касающиеся качества резки

7.1Резка острых углов на толстом материале

7-2

Описание Тангенциальной Эмуляции (ТЭ)

7-2

Задание ТЭ

7-3

Задать Длину Перерезки

7- 4

Задание силы начального давления

7- 6

7.2

Установка величины Шага

7-7

7.3

Установка Угла Смещения

7- 8

7.4

Коррекция расстояния

7- 9

7.5

Задание Прорезной Линии

7-11

7.6

Начальная ориентация ножа

7-14

7.7

Установка давления ножа OFFSE

7-16

7.8

Установка Пресс-папье (пресс для материала)

7-17

Глава 8 Установки, касающиеся времени резки

8.1Сортировка данных

8-2

8.2

Начальная предпромотка при получении данных

8-4

8.3Начальная предпромотка при загрузке материала (Начальная промотка)

8-6

8.4

Задание скорости предпромотки

8-7

8.5

Задание скорости перемещения при поднятом инструменте

8-9

8.6

Установка движения с поднятым ножом

8-11

C-3

Глава 9: Установки, касающиеся интерфейса (передачи данных)

9-1

Установки интерфейса

9-2

USB - интерфейс

9-2

Последовательный интерфейс RS-232C

9-2

Меню установки интерфейса

9-2

Подключение через RS-232C

9-3

Глава 10: Положения, касающиеся рабочей среды

10-1

Меню ЖКД

10-2

Оптический датчик

10-4

Рабочая среда плоттера

10-6

Глава11: Управление плоттером с компьютера

Языки управления плоттером

11-2

Язык управления GP-GL

11-4

Язык управления HP-GL

11-7

Глава 12: Обслуживание плоттера

12-1

Ежедневное обслуживание

12-2

Хранение плоттера

12-2

Замена ножа

12-3

Чистка плунжера

12-4

Замена плунжера

12-5

Глава 13: Неисправности

13-1

13.1 Неисправности

13-2

Плоттер не работает после включения питания

13-2

Плоттер работает неправильно

13-3

Результаты резки неудовлетворительные

13-5

Сообщения об ошибках в режиме GP-GL

13-6

Сообщения об ошибках в режиме HP-GL

13-7

Сообщения об ошибках при позиционировании ARMS

13-9

Другие сообщения об ошибках

13-11

Сообщения о предосторожностях

13-13

13.2 Распечатка установок плоттера

13-14

13.3 Создание тестовых шаблонов

13-16

13.4 Подтверждение данных

13-18

13.5 Тест самодиагностики

13-20

Сообщения об ошибках

13-21

Приложения

A1 Опции и расходные материалы

A-2

A2 Внешние размеры

A-3

A3 Дерево меню

A-6

A4 Начальные установки

A-12

A5 Технические характеристики

A-13

A6 Утилизация. Хранение. Транспортирование

A-15

Условия эксплуатации и срок службы

Адрес сервисного центра

Назначение оборудования

Информация о производителе оборудования

A7 Сертификат соответствия на сканеры РБ

А-17

C-4

Проверка комплектации

1.1

Аксессуары

Название

Кол-во

Название

Кол-во

Сетевой кабель

1 шт

Кабель USB

1 шт

3 шт

Руководство по быстрому запуску,

1 +1

• ПО

руководство по безопасному и правильному исп.

шт

• Инструкция по

эксплуатации англ

• Инструкция по эксплуатации на русском языке

(передается покупателю лично в руки при покупке)

Плунжер (PHP33-CB09N-HS)

1 шт

Нож (CB09UB-1)

1 pc

Адаптер для капиллярного фломастера

1 набор

Капиллярный фломастер (KF700-BK [1P])

1 шт

(PHP31-FIBER)

* Настройка высоты плунжера

Отрезной нож для материала

1 шт

Керриер (CR09300-A3)

1 шт

(только для CE6000-40).

* Другое ПО может быть добавлено позднее

Специальные аксессуары

CE6000-40

CE6000-60

CE6000-120

Название

Кол-во

Название

Кол-во

Название

Кол-во

Подставка для рулона

1 набор

Стенд

1 набор

Стенд

1 набор

или подставка для рулона*

*Взависимостиоткомплектации(ES илиE)

1-2

1.2

Номенклатура

Вид спереди CE6000-40

Каретка

Панель управления

Плунжер

Метки положения прижимных роликов

Рычаг для прижима материала

Марзан

Разъем USB

Канавка для отрезного ножа

Прижимные ролики

Разъем RS-232C

Датчик положения материала

Вал протяжки материала

Панель управления

Для управления плоттером.

Прижимной ролик

Прижимают материал к валу для протяжки.

Вал

Металлический вал со специальной насечкой для протягивания материала.

Датчик материала

Передний и задний. Определяют передний и задний края материала.

Каретка

Перемещает инструмент относительно материала во время резки или рисования.

Плунжер

Удерживает нож при резке.

Метки прижимных роликов Наклейки на плоттере, показывающие места для размещения прижимных

роликов относительно вала.

Марзан

Предотвращает износ ножа и обеспечивает качественную резку.

Прорезная канавка

Используйте ее для отрезания материала от рулона ножом.

Рычаг прижима материала

Опускает и прижимает материал роликами к валу.

Разъем USB

Для подключения плоттера к ПК с помощью кабеля USB.

Разъем RS-232C

Для подключения плоттера к ПК с помощью последовательного кабеля RS-232C.

1-3

Вид спереди: CE6000-60

Плунжер

Метки положения прижимных роликов

Панель управления

Каретка

Марзан

Рычаг для прижима материала

Канавка для отрезного ножа

Тормоз материала

Прижимные ролики

Датчик положения материала

Разъем USB

Вал протяжки материала

Разъем RS-232C

Панель управления

Для управления плоттером.

Прижимной ролик

Прижимают материал к валу для протяжки.

Вал

Металлический вал со специальной насечкой для протягивания материала.

Датчик материала

Передний и задний. Определяют передний и задний края материала.

Каретка

Перемещает инструмент относительно материала во время резки или рисования.

Плунжер

Удерживает нож при резке.

Метки прижимных роликов

Наклейки на плоттере, показывающие места для размещения прижимных

роликов относительно вала.

Марзан

Предотвращает износ ножа и обеспечивает качественную резу.

Прорезная канавка

Используйте ее для отрезания материала от рулона ножом.

Рычаг прижима материала

Опускает и прижимает материал роликами к валу.

Разъем USB

Для подключения плоттера к ПК с помощью кабеля USB.

Разъем RS-232C

Для подключения плоттера к ПК с помощью последовательного кабеля RS-232C.

Тормоз для материала

Препятствует вращению рулона во время загрузки. Для ровной и точной загрузки

материала.

1-5

Вид сзади : CE6000-60

Выключатель питания

Ограничитель

Разъем питания

Валы держателя рулонов

Ограничитель

Держатель рулонов

Стенд

Стенд для установки плоттера

Держатель рулонов

Удерживает и помогает разматывать рулон с материалом.

Валы держателя рулонов

На них укладывается рулон.

Выключатель питания

Для включения и выключения плоттера.

Разъем питания

Для подключения плоттера к сети.

Тормоз для материала

Препятствует вращению рулона во время загрузки. Для ровной и точной загрузки

материала.

Ограничитель

Для упора торца рулона.

1-6

Вид спереди: CE6000-120

Метки положения прижимных роликов

Плунжер

Марзан

Каретка

Панель управления

Канавка для отрезного ножа

Рычаг для прижима материала

Тормоз материала

Вал протяжки материала

Прижимные ролики

Разъем USB

Датчик положения материала

Направляющая для материала

Разъем RS-232C

Панель управления

Для управления плоттером.

Прижимной ролик

Прижимают материал к валу для протяжки.

Вал

Металлический вал со специальной насечкой для протягивания материала.

Датчик материала

Передний и задний. Определяют передний и задний края материала.

КареткаПеремещает инструмент относительно материала во время резки или рисования.

Плунжер

Удерживает нож при резке.

Метки прижимных роликовНаклейки на плоттере, показывающие места для размещения прижимных

роликов относительно вала.

Марзан

Предотвращает износ ножа и обеспечивает качественную резку.

Прорезная канавка

Используйте ее для отрезания материала от рулона ножом.

Рычаг прижима материала Опускает и прижимает материал роликами к валу.

Разъем USB

Для подключения плоттера к ПК с помощью кабеля USB.

Разъем RS-232C

Для подключения плоттера к ПК с помощью последовательного кабеля RS=232C.

Тормоз для материала

Препятствует вращению рулона во время загрузки. Для ровной и точной загрузки

материала.

Направляющая для

Препятствует вращению рулона во время загрузки. Для ровной и точной загрузки

материала

1-7

Сборка (CE6000-60)

ОСТОРОЖНО

Проводите сборку как минимум вдвоем.

Будьте осторожны перемещая плоттер - у него острые углы.

Берегите руки при сборке и завинчивании болтов и шурупов.

Соберите левую и правую стойки и основания при

Примечания

помощи болтов из комплекта.

Устанавливайте стойку так, чтобы она

попадала в вырез на основании.

Следите, чтобы передние части основания

левой и правой частей были симметричны и

выступали на одно расстояние.

Болты под

шестиграник

Основание

Вырез

Стойка

Присоедините планку к стойке болтами. Не закручивайте болты сильно.

Следите, чтобы передняя часть оснований была короткой, а задняя длинной.

Стойки

Болты под

шестиграник

Болты под

шестиграник

Планка

Вырезы

1-10

Присоедините держатели рулонов к стойкам болтами и шестигранником.

Устанавливайте их так, чтобы их длинная часть была сзади.

Болты под шестигранники

Держатель рулона

Длинная

Основания (длинная часть)

Боковые стойки

Установите CE6000 на стенд так, чтобы штифты на стенде

ОСТОРОЖНО

попали в отверстия в плоттере. Зафиксируйте плоттер

4 винтами..

Берегите руки при сборке и завинчивании

болтов и шурупов.

Supplement

Убедитесь, что все болты и винты

тщательно закручены. В противном случае,

плоттер может резать некачественно.

Винты

Оставьте как минимум 300 мм свободного

места вокруг плоттера - это необходимо для

нормальной работы.

Винты

Штифты

Прочно закрутите болты, соединяющие планку и стойки (незакрученные в пункте 2).

1-11

Сборка (CE6000-120)

ОСТОРОЖНО

Проводите сборку как минимум вдвоем.

Будьте осторожны перемещая плоттер - у него острые углы.

Берегите руки при сборке и завинчивании болтов и шурупов.

Соберите левую и правую стойки и основания при

Примечания

помощи болтов из комплекта.

Устанавливайте стойку так, чтобы она

попадала в вырез на основании.

Следите, чтобы передние части основания

левой и правой частей были симметричны и

выступали на одно расстояние.

Болты под

шестиграник

Основание Вырез

Стойка

Следите, чтобы передняя часть оснований была короткой, а задняя длинной.

Присоедините планку к стойке болтами. Не закручивайте болты сильно.

Стойки

Болты под

шестиграник

Планка

Болты под

шестиграник

Вырезы

1-12

Присоедините держатели рулонов к стойкам болтами и шестигранником.

Устанавливайте их так, чтобы их длинная часть была сзади.

Болты под шестигранники

Болты под

шестигранники

Держатель рулона

Направляющая

для материала

Длинная

Болты под шестигранники

Основания (длинная часть)

Боковые стойки

Установите CE6000 на стенд так, чтобы штифты на стенде

ОСТОРОЖНО

попали в отверстия в плоттере. Зафиксируйте плоттер

4 винтами.Штифты

болтов и шурупов.

Дополнение

Убедитесь, что все болты и винты

тщательно закручены. В противном случае,

плоттер может резать некачественно.

Берегите руки при сборке и завинчивании

Оставьте как минимум 300 мм свободного

места вокруг плоттера - это необходимо для

нормальной работы.

Болты под

шестигранники

Болты под

шестигранники

Caster stoppers

Прочно закрутите болты, соединяющие планку и стойки (незакрученные в пункте 2).

1-13

Установка подставки для материала

Установка (CE6000-40 и CE6000-60 без стенда

Установите подставку для материала закрепив их в направляющей на плоттере..

Убедитесь, что пластмассовые ролики на каждой части находятся снаружи.

Направляющая

на плоттере

Подставка для материала

Ролики

Установка валов для размотки

Установка

(CE6000-60)

Установите ограничители на одном валу. Не закручивайте винты на ограничителях

до конца.

Вал

Ограничители

Установите вал так, чтобы шестерня на нем оказалась слева (при виде сзади)

и опустите его в пазы на держателях рулонов.

Роллер должен оказаться между шестерней и неподвижным фиксатором на валу.

Шестерня Фиксатор

Роллер

1-14

Режущие плоттеры Graphtec серии CE6000. Руководство пользователя - часть 1
