Raymarine New a Series, New c Series, New e Series навигационный многофункциональный дисплей. Руководство (2012 год) - часть 1

Установка и эксплуатацию данного оборудования
необходимо проводить в соответствии с
прилагаемыми инструкциями. В противном случае
это может привести к травмам, повреждению
судна и/или снижению производительности
оборудования.

Внимание : Возможные источники
возгорания

Данное оборудование НЕ ПРЕДНАЗНАЧЕНО для
использования в опасных/огнеопасных условиях
окружающей среды. ЗАПРЕЩАЕТСЯ устана-
вливать оборудование в опасных/огнеопасных
условиях окружающей среды (например, в отсеке
двигателя или вблизи от топливных баков).

Внимание : Высокое напряжение

Данное изделие содержит источники высокого
напряжения. ЗАПРЕЩАЕТСЯ снимать какие-либо
крышки или предпринимать иные попытки доступа
к внутренним компонентам, если в настоящем
документе не содержится соответствующих
специальных инструкций.

Внимание : Заземление

Перед включением питания оборудования
убедитесь в его надлежащем заземлении
в соответствии с указаниями настоящего
руководства.

Внимание : Необходимость
отключения электропитания

Перед началом монтажа данного оборудования
убедитесь, что электропитание судна отключено.
ЗАПРЕЩАЕТСЯ подключать или отключать
оборудование при включенном электропитании,
за исключением случаев указаний в настоящем
руководстве.

Внимание : Предупреждение
Федеральной комиссии по связи
США (FCC) (часть 15.21)

Изменения или модификации настоящего
оборудования, на которые не получено
однозначное разрешение компании «Raymarine
Incorporated», могут привести к нарушению правил
FCC и потере прав пользователя на эксплуатацию
данного оборудования.

Внимание : Техника безопасности
при работе с антенной радара

Прежде чем приводить во вращение антенну
радара, убедитесь в отсутствии персонала рядом
с ней.

Внимание : Техника безопасности
в отношении передачи энергии
радаром

Антенна радара передает электромагнитную
энергию. Обеспечьте, чтобы во время передачи
энергии радаром весь персонал находился вне
зоны антенны.

Внимание : Работа с сонаром

• НИ В КОЕМ СЛУЧАЕ не используйте

акустический зонд, если судно находится вне
воды.

• НИ В КОЕМ СЛУЧАЕ не касайтесь поверхности

датчика при включенном акустическом зонде.

• ВЫКЛЮЧИТЕ акустический зонд, если есть

вероятность, что водолазы находятся на
расстоянии менее чем 7,6 м (25 футов) от
датчика.

Внимание : Сенсорный дисплей

При длительном воздействии прямых солнечных
лучей возможно сильное нагревание сенсорного
дисплея. В таких условиях старайтесь не
пользоваться сенсорным дисплеем, а вместо него
используйте клавиши и кнопки устройства.

Предупреждение : Кабель
трансдьюсера

ЗАПРЕЩАЕТСЯ обрезать, укорачивать или
удлинять кабель трансдьюсера или снимать
разъем. Поврежденный кабель не может быть
восстановлен. Кроме того, обрезка кабеля делает
гарантию недействительной.

Предупреждение : Защита
источника электропитания

При установке данного оборудования убедитесь,
что источник электропитания надлежащим
образом защищен при помощи предохранителя
или автоматического выключателя с подходящим
номиналом.

Предупреждение : Использование
картографических карт и карт
памяти

Во избежание неустранимого повреждения и/или
потери данных картографических карт и карт
памяти:

• Убедитесь, что картографические карты и карты

памяти правильно установлены. Вставляйте
карты памяти БЕЗ чрезмерных усилий.

• НЕ СОХРАНЯЙТЕ данные (путевые точки,

маршруты и т.п.) на картографические карты, так
как это может привести к потере электронных
карт.

• НЕ ИСПОЛЬЗУЙТЕ металлические инструменты

(например, отвертку или плоскогубцы) для
установки или извлечения картографических
карт и карт памяти.

• Безопасное извлечение. Всегда отключайте

питание устройства перед установкой или
извлечением картографических карт или карт
памяти.

Предупреждение : Убедитесь, что
дверка отсека картографических
карт надежно закрыта

Во избежание попадания воды и последующего
повреждения дисплея убедитесь, что дверка
отсека картографических карт надежно закрыта. О
надежном закрытии свидетельствует слышимый
щелчок.

Важная информация

Предупреждение : Защита от
солнца

• Для защиты дисплея от вредного влияния

ультрафиолетового света всегда накрывайте
неиспользуемый дисплей солнцезащитным
чехлом.

• Снимайте солнцезащитный чехол при высокой

скорости движения судна своим ходом или при
буксировке.

Предупреждение : Чистка

При чистке оборудования:

• НЕ протирайте экран дисплея сухой тканью,

поскольку это может привести к появлению
царапин на покрытии экрана.

• Не используйте абразивные вещества, а также

вещества, содержащие кислоту или аммиак.

• Не осуществляйте промывку оборудования под

давлением.

TFT дисплей

Цвета на дисплее может показаться меняться, если смотреть на
цветном фоне или цветного света. Это совершенно нормальный
эффект, который можно найти в любой цвет из тонкопленочных
транзисторов (TFT) дисплей.

Герметичность

Отказ от ответственности в случае попадания воды внутрь
прибора
Несмотря на то, что данное оборудование удовлетворяет
стандарту водонепроницаемости IPX6 и IPX7, при
использовании мойки под высоким давлением вода может
попасть внутрь и привести к выходу из строя оборудования.
Гарантия компании Raymarine не распространяется на
оборудование, которое подвергается мойке под высоким
давлением.

Правовые оговорки

Данное оборудование (включая электронные карты)
предназначено для использования в качестве средства
навигации. Оборудование является вспомогательным
средством для использования официальных карт и не может
служить заменой им. Только официальные карты и извещения
для мореплавателей содержат всю текущую информацию,
необходимую для безопасной навигации. Ответственность за
их надлежащее использование возлагается на капитана. При
использовании данного оборудования и другой продукции
компании «Raymarine» пользователь несет ответственность
за использование официальных карт, извещений для
мореплавателей, предусмотрительность и соответствующие
навигационные навыки. Данное оборудование поддерживает
электронные карты от сторонних поставщиков данных,
которые могут встраиваться в систему или храниться на карте
памяти. Использование таких карт подчиняется лицензионному
соглашению конечного пользователя, которое включено в
состав документации на данное оборудование или поставляется
в комплекте с картой памяти.
Компания «Raymarine» не гарантирует, что данное
оборудование не содержит ошибок или совместимо с
продукцией других производителей.
В данном оборудовании используются цифровые
картографические данные и электронная информация с
системы глобального позиционирования (GPS), которые могут
содержать ошибки. Компания «Raymarine» не гарантирует
точность этих данных и предупреждает, что такие ошибки могут
привести к нарушению нормальной работы оборудования.

Компания «Raymarine» не несет ответственности за ущерб
или травмы, причиненные вследствие использования или
невозможности использования данного оборудования, и
взаимодействия данного оборудования с продукцией других
производителей, ошибок картографических данных или
поставляемой третьими сторонами информации, которая
используется в данном оборудовании.

Картографические карты и карты
памяти

Карты памяти используются для архивирования данных,
а картографические карты содержат дополнительные или
обновленные карты.

Совместимые карты

С данным оборудованием компании Raymarine совместимы
следующие типы карт:

• micro Secure Digital Standard-Capacity (microSDSC)

• micro Secure Digital High-Capacity (microSDHC)

Примечание:

максимальный объем карты не должен

превышать 32 ГБ.

Картографические карты

Данное изделие уже содержит встроенные электронные
карты (основная карта мира). Если вам необходимо
использовать другие карты, вы можете вставить совместимые
картографические карты в слот для карт памяти.

Используйте только фирменные картографические карты
и карты памяти

Компания Raymarine рекомендует архивировать данные
только на качественные фирменные карты памяти. Карты
памяти некоторых производителей могут не работать с данным
изделием. Список рекомендуемых карт можно получить в
службе поддержки клиентов.

Обеспечение электромагнитной
совместимости при установке

Оборудование и принадлежности компании «Raymarine»
соответствуют стандартам по электромагнитной совместимости,
что позволяет минимизировать взаимные электромагнитные
помехи оборудования и воздействие, которое такие помехи
могут оказывать на работоспособность вашей системы.

Для максимального снижения электромагнитных помех
необходимо правильно выполнять установку оборудования.

Для

оптимальной

электромагнитной совместимости

мы рекомендуем всегда придерживаться следующих
рекомендаций:

• Оборудование «Raymarine» и подключенные к нему кабели

должны устанавливаться:

– На расстоянии не менее 1 м от любого передающего

оборудования или передающих радиосигнал кабелей,
например, УКВ радиостанции, кабелей и антенн. При
наличии радиостанции с однополосной модуляцией (SSB)
расстояние необходимо увеличить до 2 м.

– На расстоянии более 2 м от траектории луча радара. Луч

радара обычно расходится под углом 20 градусов выше и
ниже излучателя.

• Для электропитания оборудования следует использовать

отдельный аккумулятор, а не аккумулятор для запуска
двигателя. Это важно для предотвращения нестабильной
работы и потери данных, которые могут произойти, если для
запуска двигателя используется тот же аккумулятор.

• Необходимо использовать только рекомендованные

компанией «Raymarine» кабели.

• Нельзя укорачивать или удлинять кабели, кроме случаев,

когда это оговорено в руководстве по установке.

Примечание: Если условия установки не позволяют
выполнить какие-либо из приведенных выше рекомен-
даций, всегда обеспечивайте максимальное расстояние
между разными частями электрооборудования, чтобы
минимизировать воздействие электромагнитных помех
на компоненты системы

Воздействие радиочастотного
излучения

Передатчик и его антенна рассчитаны на соответствие
требованиям FCC / IC RF по максимальному воздействию на
население и в случае неконтролируемого воздействия. Антенна
WiFi / Bluetooth установлена за передней панелью слева от
экрана. Рекомендуется, чтобы расстояние до левой стороны
экрана составляло не менее 1 см.

Требования Федеральной комиссии
по связи США (FCC)

Заявление о соответствии (часть
15.19)

Данное оборудование соответствует требованиям части 15
правил FCC. Эксплуатация должна осуществляться при
соблюдении следующих двух условий:

Данное оборудование не должно создавать вредные
помехи.

Данное оборудование должно допускать любые
получаемые помехи, включая помехи, которые могут
оказать нежелательный эффект на работу устройства.

Заявление Федеральной комиссии
по связи США по воздействию помех
(часть 15.105 (б))

Данное оборудование прошло проверку и признано
соответствующим предельным нормативным значениям,
установленным для цифрового оборудования класса В согласно
части 15 правил FCC.

Данные требования обеспечивают достаточную защиту
от вредных помех при установке в жилых зонах. Данное
оборудование генерирует, использует и может излучать
радиочастотную энергию и, при невыполнении инструкций по
монтажу и использованию, может стать причиной вредных
помех для радиосвязи. Тем не менее, не гарантируется
отсутствие помех в каком-либо конкретном случае. Если
данное оборудование является причиной вредных помех при
приеме радио- и ТВ-сигналов, что можно определить, выключив
и включив оборудование, рекомендуется попытаться устранить
помехи одним из следующих способов:

Переориентируйте приемную антенну или перенесите ее
на другое место.

Увеличьте расстояние между оборудованием и приемником.

Подключите оборудование к выходному разъему цепи,
отличной от той, к которой подключен приемник.

Обратитесь за помощью к дилеру или опытному
специалисту по радио- и телевизионной связи.

Требования Министерства
промышленности Канады

Данный прибор соответствует стандартам RSS,
освобождающих от лицензирования по требованиям
Министерства промышленности Канады.

Эксплуатация должна осуществляться при соблюдении
следующих двух условий:

Данное оборудование не должно создавать вредные
помехи.

Данное оборудование должно допускать любые получаемые
помехи, включая помехи, могущие оказать нежелательный
эффект на работу устройства.

Данное цифровое оборудование класса B соответствует
канадскому стандарту ICES-003.

Требования Министерства
промышленности Канады

Эксплуатация должна осуществляться при соблюдении
следующих двух условий:

Данное оборудование не должно создавать вредные
помехи.

Данное цифровое оборудование класса B соответствует
канадскому стандарту ICES-003.

Лицензионные соглашения на
стороннее ПО

Данное изделие находится под действием следующих
лицензионных соглашений об использовании программного
обеспечения третьими лицами:

• GNU — LPGL/PGL

• JPEG libraries

• OPENSSL

• FreeType

Лицензионные соглашения на перечисленное выше ПО можно
найти на диске с документацией, прилагающемуся к данному
изделию.

Ферритовые фильтры

Кабели «Raymarine» могут быть оснащены ферритовыми
фильтрами. Эти фильтры играют важную роль для защиты
от электромагнитных помех. Если по каким-либо причинам
(например, при установке или для техобслуживания)
ферритовый фильтр необходимо снять, впоследствии его
следует поставить на прежнее место до начала эксплуатации
оборудования.

Используйте только ферритовые фильтры определенного
типа, которые имеются у официальных дилеров компании
«Raymarine».

Важная информация

Подключения к другому оборудова-
нию

Требования по ферритным фильтрам на кабелях, поставленных
сторонней компанией.
Если оборудование компании «Raymarine» необходимо
подключить к другому оборудованию с помощью кабеля,
поставленного другой компанией, ферритовый фильтр всегда
ДОЛЖЕН присоединяться к кабелю рядом с устройством от
компании Raymarine.

Декларация соответствия

Компания «Raymarine UK Ltd.» заявляет, что данное
оборудование соответствует основным требованиям Директивы
2004/108/EC по электромагнитной совместимости.
Оригинал декларации совместимости данного оборудования
можно посмотреть на соответствующей странице продукта на
сайте

www.raymarine.com

Утилизация продукции

Утилизацию следует производить в соответствии с
требованиями «Директивы по утилизации электрического и
электронного оборудования» (WEEE).

Утилизацию данного оборудования следует производить

в соответствии с требованиями «Директивы по утилизации
электрического и электронного оборудования» (WEEE).

Политика в отношении бракованных
пикселей

Экран дисплея на основе технологии TFT может содержать
несколько неработающих пикселей. Они могут выглядеть как
черные пиксели в светлой области экрана или как цветные
пиксели в темных областях.
Если количество неработающих пикселей на дисплее
ПРЕВЫШАЕТ указанное ниже значение, обратитесь в местный
центр обслуживания «Raymarine».

e7 / e7D

c95 / c97 / c125 / c127 /
e95 / e97 / e125 / e127

Максимально
допустимое
количество
неработающих
пикселей

Регистрация гарантии

Регистрация права собственности на оборудование
«Raymarine» производится на сайте

www.raymarine.com

Для получения всех преимуществ гарантии важно
зарегистрировать оборудование. На упаковке имеется ярлык со
штриховым кодом, где указан серийный номер. Этот серийный
номер нужен при регистрации оборудования на сайте. Ярлык
со штрих-кодом и серийным номером необходимо сохранить
для будущего использования.

Соответствие требованиям IMO и
SOLAS

Оборудование, описываемое в настоящем документе,
предназначено для использования на частных и коммерческих
судах, не попадающих под действие положений Международной
морской организации (IMO) и Международной конвенции по
охране человеческой жизни на море (SOLAS).

Техническое соответствие

Информация, содержащаяся в настоящем документе, является
максимально достоверной на момент публикации. Однако,
компания «Raymarine» не несет ответственности за любые
неточности или упущения, которые могут содержаться
в настоящем руководстве. Кроме того, в соответствии
с нашей политикой постоянного усовершенствования
продукции, технические характеристики могут меняться
без предварительного уведомления. Поэтому компания
«Raymarine» не несет ответственности за любые несоответствия
оборудования настоящему руководству. Самые новые версии
документации можно скачать на сайте компании «Raymarine»
(

www.raymarine.com

)

Глава 2: Информация о руководстве пользователя

Содержание Главы

•

2.1 Информация о руководстве пользователя на странице 14

•

2.2 Иллюстрации, приведенные в данном руководстве на странице 14

•

2.3 Условные обозначения, использующиеся в данном руководстве на странице 15

2.1 Информация о руководстве
пользователя

В данном руководстве содержится важная информация по
многофункциональному дисплею.

Данное руководство предназначено для использования с
дисплеями следующих моделей:

• Многофункциональные дисплеи e7, e95, e125, c95, c125.

• Многофункциональные дисплеи e7D e97, e127, c97, c127.

О данном руководстве

В данном руководстве описывается использование вашего
многофункционального дисплея с совместимой электронной
картографией и периферийным оборудованием.

Предполагается, что все периферийное оборудование является
полностью совместимым и установлено правильным образом.
Данное руководство ориентировано на пользователей с
различным уровнем навигационных навыков, но имеющих
достаточное представление об использовании дисплеев,
морской терминологии и практическом опыте их применения.

Руководства пользователя

Следующие справочные руководства применимы для
многофункционального дисплея:

Все документы в формате PDF можно найти на сайте

www.raymarine.com

Руководства

Описание

Номер по каталогу

Руководство по установке и началу
работы

88001

Руководство по установке и
эксплуатации

81337

Шаблон монтажа для e7 / e7D

87137

Шаблон монтажа для e95 / e97 / c95
/ c97

87144

Шаблон монтажа для e125 / e127 /
c125 / c127D

87145

Дополнительные руководства

Описание

Номер по каталогу

Справочное руководство по
SeaTalk

81300

2.2 Иллюстрации, приведенные в
данном руководстве

Иллюстрации и снимки экрана, приведенные в данном
руководстве, могут незначительно отличаться от вашей модели
дисплея.

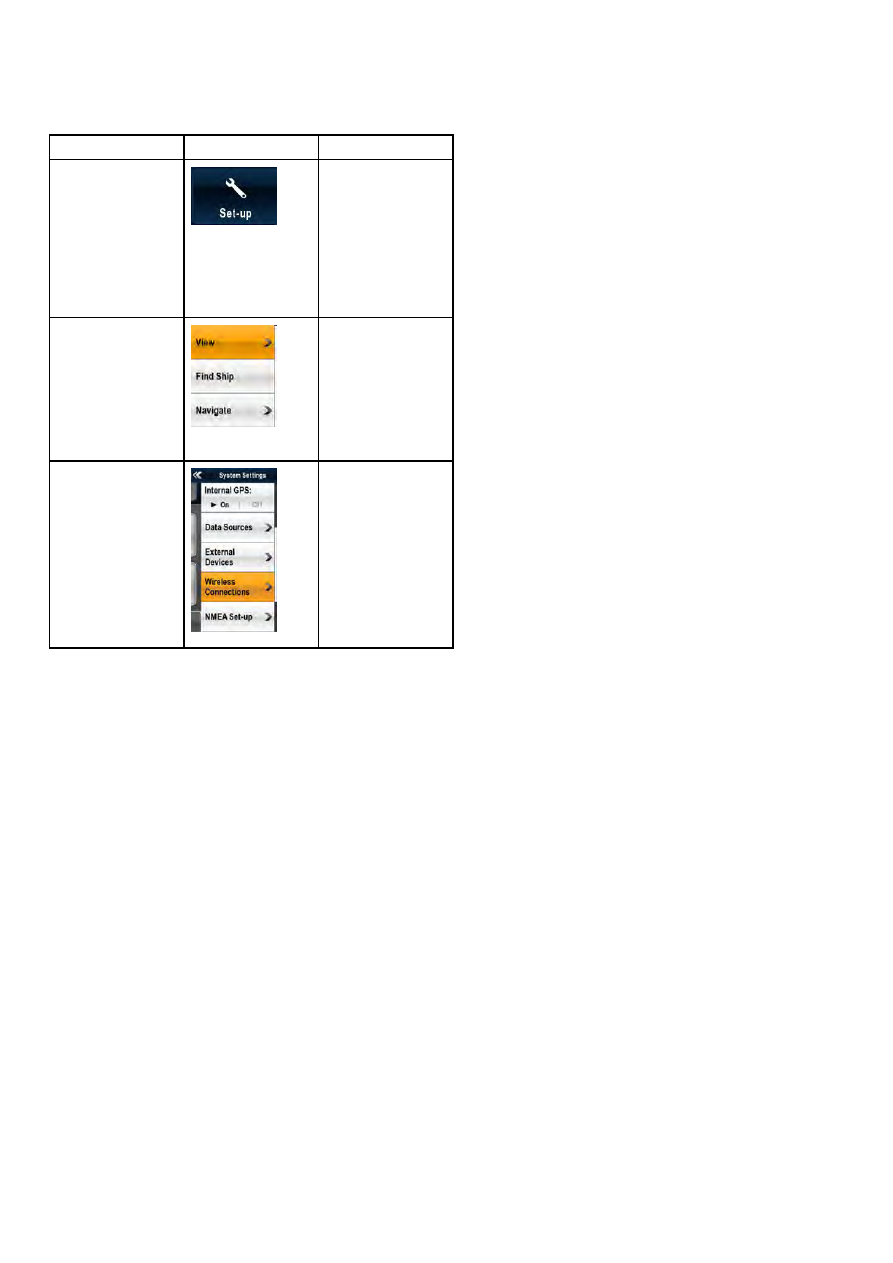

2.3 Условные обозначения,
использующиеся в данном
руководстве

В данном руководстве используются следующие условные
обозначения:

Тип

Пример

Значение

Icons

Значки

Термин «выбрать»
используется
в процедурах,
связанных со значком
на экране, означая
выбор значка либо с
помощью сенсорного
экрана, либо с
помощью ручки
UniControl.

Menus

Меню

Термин «выбрать»
используется
в процедурах,
связанных с меню,
означая выбор пункта
меню либо с помощью
сенсорного экрана,
либо с помощью ручки
UniControl.

Scroll

Прокрутка

Термин «прокрутить»
используется
в процедурах,
связанных с меню
и диалогами, означая
прокрутку списка меню,
либо с помощью
сенсорного экрана
(дотроньтесь пальцем
и ведите его вверх или
вниз), либо с помощью
ручки UniControl.

Глава 3: Планирование установки

Содержание Главы

•

3.1 Интеграция системы на странице 18

•

3.2 Контрольный лист установки на странице 23

•

3.3 Ограничения системы на странице 23

•

3.4 Общая информация по множественными источникам данных на странице 24

•

3.5 Определение версии дисплея на странице 24

•

3.6 Сетевые ограничения на странице 25

•

3.7 Совместимость на странице 25

•

3.8 Базовая системы на странице 26

•

3.9 Протоколы системы на странице 28

•

3.10 Ведущий дисплей на странице 29

•

3.11 Поставляемые детали на странице 29

•

3.12 Поставляемые детали на странице 30

•

3.13 Инструменты, необходимые для установки на странице 30

Планирование установки

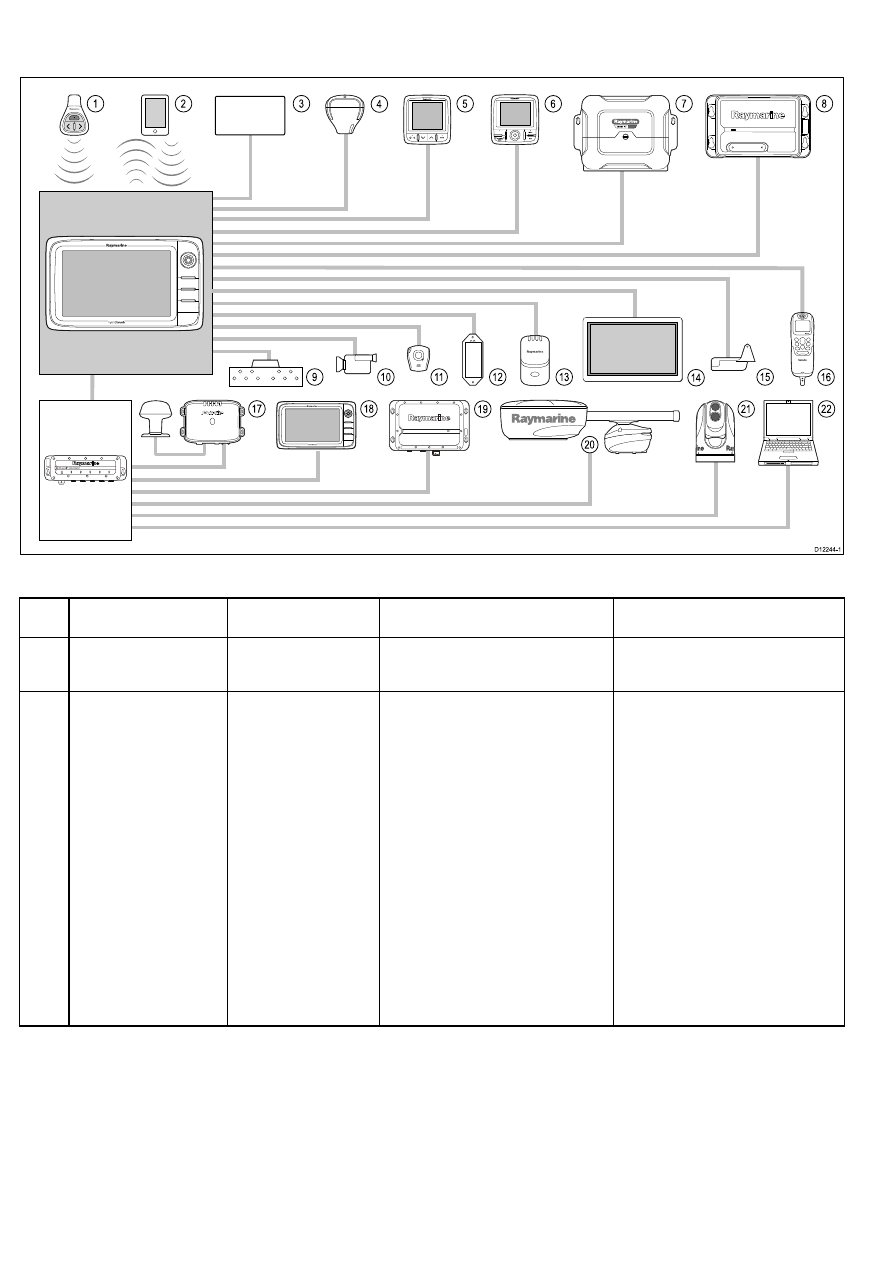

3.1 Интеграция системы

Данный многофункциональный дисплей совместим с широким ассортиментом морских электронных приборов.

AY240

12244-1

SMART

В дисплее используется ряд протоколов передачи данных между различными устройствами в вашу систему. В следующей таблице
приведены устройства, подключаемые к дисплею, и типы соединений (протоколы и физические интерфейсы):

Поз.

Тип устройства

Максимальное
количество

Подходящие устройства

Соединения

Пульт дистанционного
управления

По одному устройству на
многофункциональный
дисплей.

Raymarine RCU-3

Bluetooth

Смартфон

По одному устройству на
многофункциональный
дисплей

Для синхронизации картографического
плоттера с программой «Navionics
Marine»:

• Apple iPhone или iPad.

• Совместимый с ОС Android смартфон.

Для управления мультимедийным
проигрывателем смартфона:

• Любой смартфон с интерфейсом

Bluetooth, поддерживающий Bluetooth
AVRCP версии 2.1 или выше.

Для просмотра потокового видео через
беспроводное подключение:

• Apple iPhone 4 (или более новый)

или iPad (необходима программа
«Raymarine Viewer» для просмотра
потокового видео, которую можно
приобрести в «App Store» компании
«Apple»).

• Синхронизация картографического

плоттера с программой «Navionics
Marine»: WiFi.

• Просмотр потокового видео: WiFi.

• Управление мультимедийным

проигрывателем: Bluetooth AVRCP
версии 2.1 или выше.

Поз.

Тип устройства

Максимальное
количество

Подходящие устройства

Соединения

Датчики в резервуарах
судна (от сторонних
производителей)

• Не более 3-х

датчиков в топливных
резервуарах.

• 1 датчик в резервуаре

пресной воды.

• 1 датчик в резервуаре

сточной воды.

• 1 датчик в фановой

цистерне.

• 1 датчик в резервуаре с

рыбой/приманкой.

Устройство от сторонних производителей
с интерфейсом NMEA 2000.

NMEA 2000 (через дополнительно
поставляемые кабели с переходниками
DeviceNet).

Приемник GPS (внешний)
— от компании «Raymarine»

Любая комбинация следующих устройств:

• Raystar125 GPS.

• Raystar125+ GPS (через дополнительно

поставляемый преобразователь
SeaTalk - SeaTalk

SeaTalk, SeaTalk

, или NMEA 0183.

Измерительные приборы
от компании «Raymarine»

В зависимости от
пропускной способности
шины SeaTalk

и нагрузки

по мощности.

SeaTalk (через дополнительно
поставляемый преобразовательTalk
- SeaTalk

• Навигационный прибор ST40

(Индикатор направления и силы ветра,
скорости, глубины или положения руля
или компас).

• Навигационный прибор ST60

(Индикатор направления и силы ветра,
скорости, глубины или положения руля
или компас).

SeaTalk

• ST70.

• ST70+.

• Клавиатуры ST70+.

• i70.

SeaTalk, SeaTalk

Измерительные приборы от
сторонних производителей

• Подключение к

выходам NMEA
многофункционального
дисплея: 4 шт.

• Подключение ко

входам NMEA
многофункционального
дисплея: 2 шт.

Приборы, совместимые с протоколом
NMEA 0183.

NMEA 0183

Дисплей управления
авторулевым от компании
«Raymarine»

В зависимости от
пропускной способности
шины SeaTalk - SeaTalk

и нагрузки по мощности.

SeaTalk (через дополнительно
поставляемый преобразователь
SeaTalk - SeaTalk

• ST6002.

• ST7002.

• ST8002.

SeaTalk

• ST70.

• ST70+.

• p70.

• p70R.

SeaTalk, SeaTalk

Дисплей управления
авторулевым от сторонних
производителей

Приборы, совместимые с протоколом
NMEA 0183.

NMEA 0183

Планирование установки

Поз.

Тип устройства

Максимальное
количество

Подходящие устройства

Соединения

Курсовой компьютер от
компании «Raymarine».

SeaTalk (через дополнительно
поставляемый преобразователь
SeaTalk - SeaTalk

• ST1000.

• ST2000.

• S1000.

• S1.

• S2.

• S3.

SeaTalk

• Все курсовые компьютеры SPX.

SeaTalk, SeaTalk

, или NMEA 0183.

Курсовой компьютер от
сторонних производителей

Курсовой компьютер, совместимый с
NMEA 0183 или NMEA 2000.

NMEA 0183 or NMEA 2000 (дополнительно
поставляемые кабели с переходниками
DeviceNet).

Автоматическая
информационная система
(AIS) от компании
«Raymarine»

• AIS 250.

• AIS 500.

• AIS 350.

• AIS 650.

• AIS 950

SeaTalk

, или NMEA 0183.

Автоматическая
информационная система
(AIS) от сторонних
производителей

Приемник/передатчик AIS класса A
или B от сторонних производителей,
совместимый с NMEA 0183.

NMEA 0183

Триммеры судна от
сторонних производителей

1 пара

Устройства от сторонних производителей
с интерфейсом NMEA 2000.

NMEA 2000 (дополнительно
поставляемые кабели с переходниками
DeviceNet).

Видео / камера

• e7 / e7D / c95 / c97 /

c125 / c127 = 1

• e95 / e97 / e125 / e127 =

Источник композитных видеосигналов
PAL или NTSC.

Разъемы BNC

Система «Lifetag» (сигнал
«Человек за бортом»)

1 базовая станция

Все базовые станции «Lifetag» от
компании «Raymarine».

SeaTalk (дополнительно поставляемый
преобразователь SeaTalk - SeaTalk

Интерфейс управления
двигателем от сторонних
производителей

Устройство с интерфейсом NMEA 2000 от
сторонних производителей.

NMEA 2000 (через дополнительно
поставляемые кабели с переходниками).

Трансдьюсеры и датчики от
компании «Raymarine»

Аналоговые трандьюсеры:

• Направление и сила ветра.

• Скорость.

• Глубина.

SeaTalk

(через дополнительно

поставляемыеблоки согласования
трандьюсеров).

Трансдьюсеры и датчики от
компании «Airmar»

• Интеллектуальный датчик DT800.

• Интеллектуальный датчик DST800.

• Метеостанция PB200.

SeaTalk

(через дополнительно

поставляемыеблоки согласования
трандьюсеров).

Видеовыход

e95 / e97 / e125 / e127 = 1

Внешний дисплей.

15 штырьковый разъем типа D (VGA).

Трансдьюсер эхолота

Прямое подключение к дисплею (Только
специализированные дисплеи для
эхолота):

• Raymarine P48.

• Raymarine P58.

• Raymarine P74.

• Raymarine B60 20º

• Raymarine B60 12º

• Raymarine B744V

; ИЛИ:

Разъем для трансдьюсера от
«Raymarine», или «Minn Kota».

e7 / e7D / e95 / e97 / e125 / e127 / c95 / c97 / c125 / c127

Поз.

Тип устройства

Максимальное
количество

Подходящие устройства

Соединения

• Любой совместимый трансдьюсер

600В/1 кВт (через дополнительно
поставляемые кабели с переходником
E66066).

; ИЛИ:

• Любой трансдьюсер Minn Kota (через

дополнительно поставляемые кабели с
переходником A62363).

Подключение через внешний модуль
эхолота «Raymarine»:

• Любой трансдьюсер, совместимый с

блоком эхолота.

Радиоприемники УКВ от
компании «Raymarine»

Любые УКВ радиоприемники Raymarine
DSC

Только NMEA 0183 (SeaTalk не
поддерживается).

Метеоприемник «Sirius» от
компании «Raymarine»

SeaTalk

• SR100.

• SR6.

SeaTalk

• SR50.

SeaTalk

, SeaTalk

Дополнительный
многофункциональный
дисплей(и) от компании
«Raymarine»

SeaTalk

(рекомендуется):

• e7 / e7D / e95 / e97 / e125 / e127 / c95 /

c97 / c125 / c127 многофункциональный
дисплей.

Примечание:

Многофункциональ-

ные дисплеи «Raymarine» можно
подключить через NMEA 0183 или
SeaTalk

, но при этом поддерживаются

не все функции.

Примечание:

Самую новую версию

программ для вашего дисплея можно
получить на сайте

www.raymarine.com

SeaTalk

Дополнительный
многофункциональный
дисплей(и) от сторонних
производителей

• Подключения к

выходами NMEA
многофункционального
дисплея: 4 шт.

• Подключения ко

входами NMEA
многофункционального
дисплея: 2 шт.

Картплоттеры, совместимые с NMEA
0183, и многофункциональные дисплеи.

NMEA 0183

Fishfinder (Блок эхолота) от
компании «Raymarine»

• CP450C.

• DSM 30.

• DSM 300.

SeaTalk

Радар от компании
«Raymarine»

Все цифровые антенны «Raymarine» в
обтекателе (не HD) и поисковые радарные
антенны HD или SuperHD.

Примечание:

Убедитесь в

использовании последней версии
программного обеспечения для
радарной антенны.

SeaTalk

Инфракрасная камера от
компании «Raymarine»

Все инфракрасные камеры Raymarine.

SeaTalk

(для управления), разъем BNC

(для видеосигнала).

ПК / ноутбук

Совместимый с Windows ПК или ноутбук
с программным проектировочным
обеспечением «Raymarine Voyager».

SeaTalk

Планирование установки

содержание .. 1 2 ..

//////////////////////////////////////////
