СТРУЙНЫЙ УФ ПЛОТТЕР MIMAKI JFX500-2131. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (2015 год) - часть 9





Cпецификация





Спецификация принтера







Эле
мен

т

Спецификаци

я

Печатающая
головка

Тип

Пьезоэлектрическая

Спецификация

6 головок: 3 ряда по 2 головки в шахматном порядке



Режимы
печати (scan
x feed)

4 цвета

600x600

: Bi/Uni  4/8/16   pass

600x900

: Bi/Uni  6/12/24 pass

более 6 цветов

600x600

: Bi/Uni  8/16/32   pass

600x900

: Bi/Uni  12/24/48  pass

Используемые чернила

УФ отверждаемые чернила (Y, M, C, K, W, Cl, PR(Праймер))

Подача чернил

8 бутылок по 1 л (В 4-цветной схеме работает СНПЧ, в 6-цветной схеме СНПЧ
работает только для Y, K.)

Емкость
бутылок

4 цвета

Бутылка 1 л (2 на цвет)

6 цветов

M, C: 2 бутылки 1 л (2 на цвет) Другие: Бутылки 1 л (1 на цвет)

Материалы

Размер

2140ммx3210мм

Толщина

более 50 мм

Ширина зоны печати

2100 мм x 3100 мм

Погрешность
расстояния

Абсолютная
погрешность

± 0.3 мм или ± 0.3% (наибольшее из значений)

Воспроизводимость

± 0.2 мм или ± 0.1% (наибольшее из значений)

Перпендикулярность

±0.5 мм / 500 мм

Высота головок

1.2 мм - 3 мм (автозамер толщины материала)

Прижим материала

Прижим при помощи вакуума

УФ лампы

Держатели УФ ламп (на каретке) блок
питания ламп в корпусе плоттера.

Сливной бачок

Бутылка (3200 мл)/ с датчиком

Интерфейс

USB 2.0

Команды

MRL- III

Шум

в простое

Менее 60 дБ

В работе

*1

Менее 79 дБ

Стандарты безопасности

VCCI-Class A, FCC-Class A, UL 60950, CE Marking (EMC,Low Voltage Direc-
tive,Machinery Directive), CB Report, RoHS

Питание

~200-

240 В ±10% , 50/60Гц ± 1Гц , не более 20A

Потребляемая мощность

Не более 2400Вт





Рабочие
условия

Температура

15°C - 30°C (59°F - 86°F)

Влажность

35 to 65% Rh (без конденсата)

Рекомендуемые
условия

18°C - 25°C (64,4°F - 77°F)

Градиент
температуры

не более ±10°C/ч

Пыль

0.15мг/м

3

(Стандарт офисных помещений)



Вес

Плоттер

1353 кг

Внешняя СНПЧ

40 кг

Габаритные
размеры

Плоттер

4100 мм(Ш) x 4462 мм(Д) x 1490мм(В)  (с выступами)

Внешняя СНПЧ

775 мм(Ш) x 455 мм(Д) x 900мм(В)

*1. 77.6дБ(A), Условия работы: Быстрая скорость каретки, сильный

вакуум Способ: Согласно пп 1.7.4.2 Machinery Directive 2006/42/EC













6-2





Specifications









Спецификация чернил







Эле
мен

т

Спецификаци

я

Подача

Бутылки 1л






Цвет

Black ink
Cyan ink
Magenta ink
Yellow ink
White ink
Clear ink
Primer

Объем чернил

1 литр

Срок хранения

Указан на бутылке чернил.
В течение трех месяцев после вскрытия упаковки.



Темп. хранения

Хранение

1 -

40˚C (Хранение при температуре 40˚C разрешено в течение месяца.)

Транспортировка

1 -

60˚C (Хранение при температуре 60˚C разрешено в течение 120 ч, а при

температуре 40˚C в течение месяца.)







Не разбирайте бутылки чернил. Не доливайте в СНПЧ неоригинальные чернила.



Чернила могут замерзнуть при долгом хранении в холодном помещении.

•  После замерзания чернил, выдержите их при комнатной температуре (25°C) не менее 3

часов перед использованием. Однако, качество печати такими чернилами будет заметно
хуже. Храните их так, чтобы они не замерзли.



































6





6-3

При

л

оже

н

и

е



Порядок



установки



чернил



Набор и порядок установки чернил отличается в зависимости от используемой цветовой схемы.





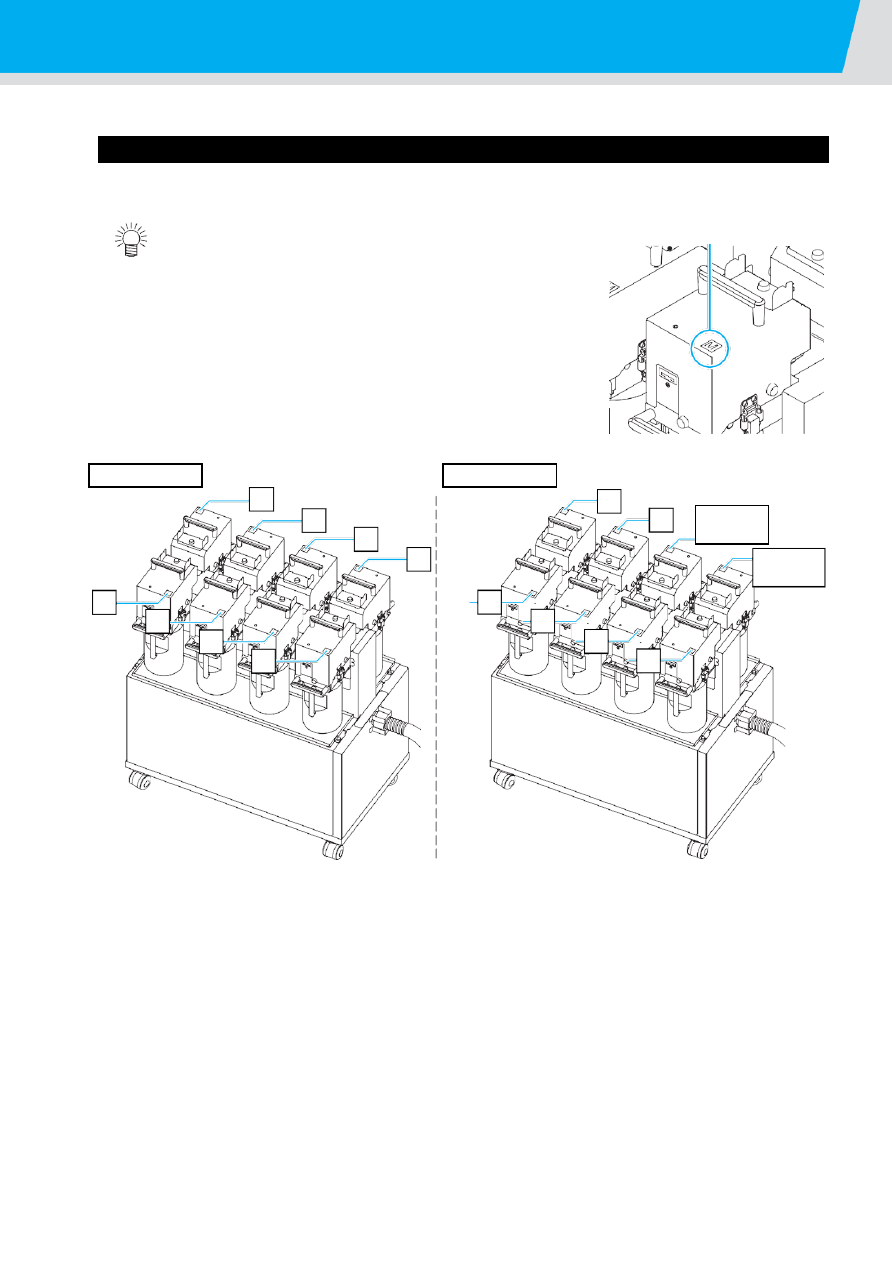

Порядок установки бутылок чернил



Порядок установки бутылок зависит от используемой цветовой схемы.



•  Установите бутылки в соответствии с метками на

крышках СНПЧ.

Метк

а




















Y

Y

Y

K

K

K

W or

Special color



C

C

C

C

M

M

M

M

































6-4

6-

цветов

4-

цвета

W or

Special
color

Бланк



заявки



Используйте следующую форму в случае неполадок с функционированием принтера.
Заполните нижеследующую форму и отправьте по факсу в наш офис.




























































*1. Обратитесь к "Просмотр информации о плоттере" из Главы 3 перед заполнением. (

P.3-34)



6



6-5

При

л

оже

н

и

е



Организация



Ответственный



Телефон



Модель плоттера



ОС



Информация о плоттере

*1



Сообщение об ошибке





Комментарии

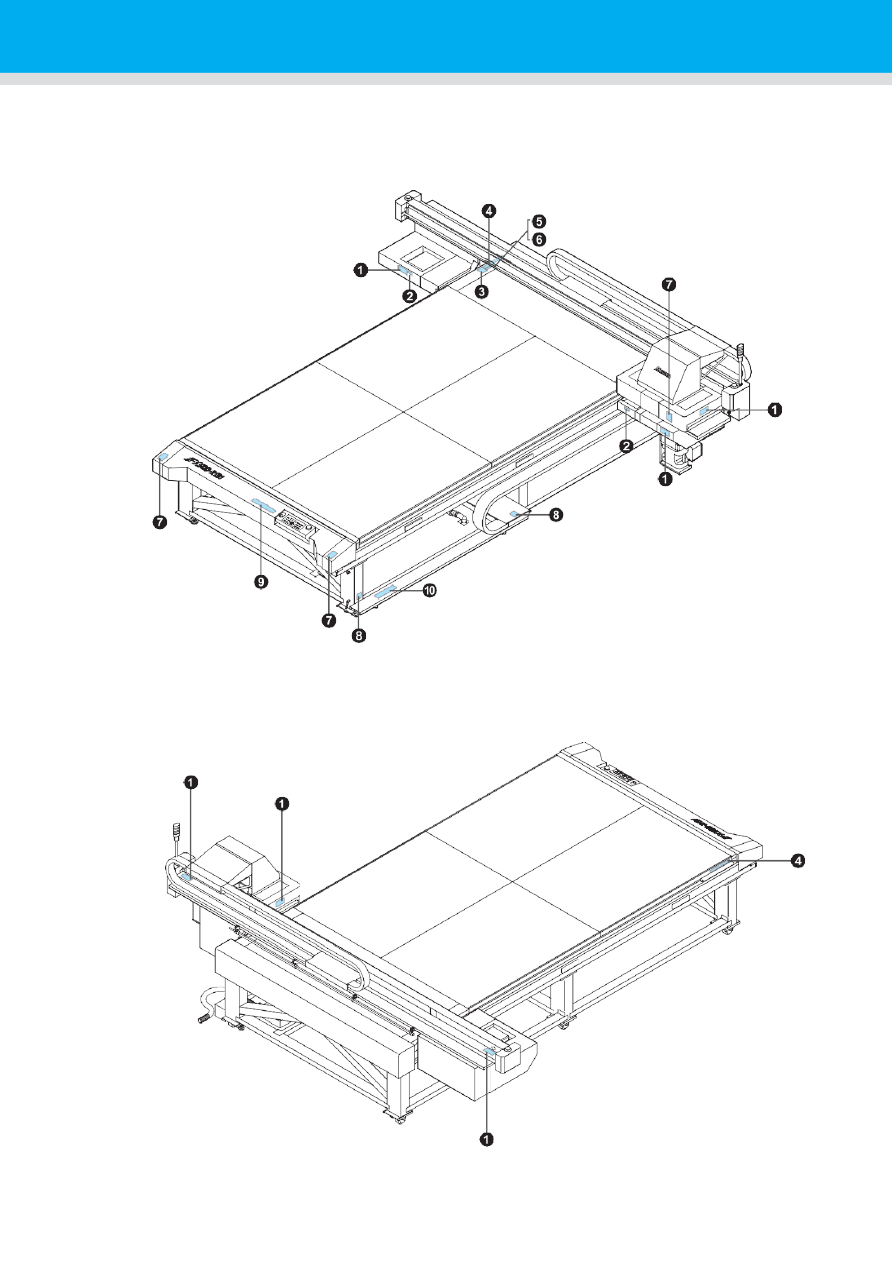

Наклейки



безопасности



Наклейки безопасности размещены на плоттере. Убедитесь в понимании содержания этих наклеек.
Если наклейки пришли в негодность, закажите новый комплект у локального дистрибьютора или в
нашем офисе.


















6-6
