Euronorm Drive Systems ИНДУСТРИАЛЬНЫЕ РЕДУКТОРЫ. Каталог - часть 8





Цилиндрические редукторы
Helical gear units
Трехступенчатые
Вертикальные
Three stage Vertical
Тип JRHH3.V
Type JRHH3.V
Габриты 13 - 18
Sizes 13 - 18
Размер [мм] / Dimensions
[mm]
Габарит
Входной вал / Input
Size
iN=22.4-45
iN=25-50
iN=28-56
iN=50-63
iN=56-71
iN=63-80
iN=71-90
iN=80-100
iN=90-112
G1
d1
l1
d1
l1
d1
l1
d1
l1
d1
l1
d1
l1
d1
l1
d1
l1
d1
l1
13
85
160
60
135
50
110
310
14
85
160
60
135
50
110
310
15
100
200
75
140
60
140
350
16
100
200
75
140
60
140
350
17
100
200
75
140
60
140
380
18
100
200
75
140
60
140
380
Размер [мм] / Dimensions
[mm]
Габарит
Редукторы / Gear units
Size
a
b
c
E
f2
f3
h
h2
m1
m2
n1
n2
p1
p2
s
13
1395
900
61±2
820
35
170
272.5
300
1300
680
50
360
50
500
48
14
1535
900
61±2
890
35
170
272.5
300
1440
680
50
430
50
500
48
15
1680
980
72±2
987
42
170
310
340
1565
750
60
430
50
570
55
16
1770
980
72±2
1033
42
170
310
340
1655
750
60
475
50
570
55
17
1770
1110
81±2
1035
42
210
340
374
1640
850
70
465
70
630
55
18
1890
1110
81±2
1095
42
210
340
374
1760
850
70
525
70
630
55
Размер [мм] / Dimensions
[mm]
Объем
Масса
Габарит
Выходной вал/ Output
масла /
(кг) /
JRHH3SV
JRHH3HV
JRHH3DV
Oil
Weight
Size
(L)
(kg)
d2
G2
l2
D2
G4
D3
D4
G4
G5
13
200
335
350
190
335
190
195
335
480
115
2198
14
210
335
350
210
335
210
215
335
480
125
2539
15
230
380
410
230
380
230
235
380
550
180
3325
16
240
380
410
240
380
240
245
380
550
190
3697
17
250
415
410
250
415
250
260
415
600
190
4335
18
270
415
470
275
415
280
265
415
600
200
4834
71
Цилиндрические редукторы
Helical gear units
Четырухступенчатые Вертикальные
Four stage
Vertical
Тип JRHH4.V
Type JRHH4.V
Габриты 7 - 12
Sizes 7 - 12
JRHH4SV JRHH4HV JRHH4DV
Масляный бак /
Oil compensating
Смазка погружением /
b1
b1
tank
Dip Lubrication
e6
E1
1)
φ d1
H9
φ s
2)
2)
p1
E
n2
P2
n1
m1
Выходной вал /
m2
f1
a
Output
e4
e5
JRHH4SV JRHH4HV JRHH4DV
Принудительная смазка /
Forced Lubrication
φ d11)
E1
H9
φ s
±
Pomp/Pump
2)
p1
E
n2
2)
P2
n1
m1
m
2
f1
a
Выходной вал
e4
e5
/ Output
Выходной вал
/ Output

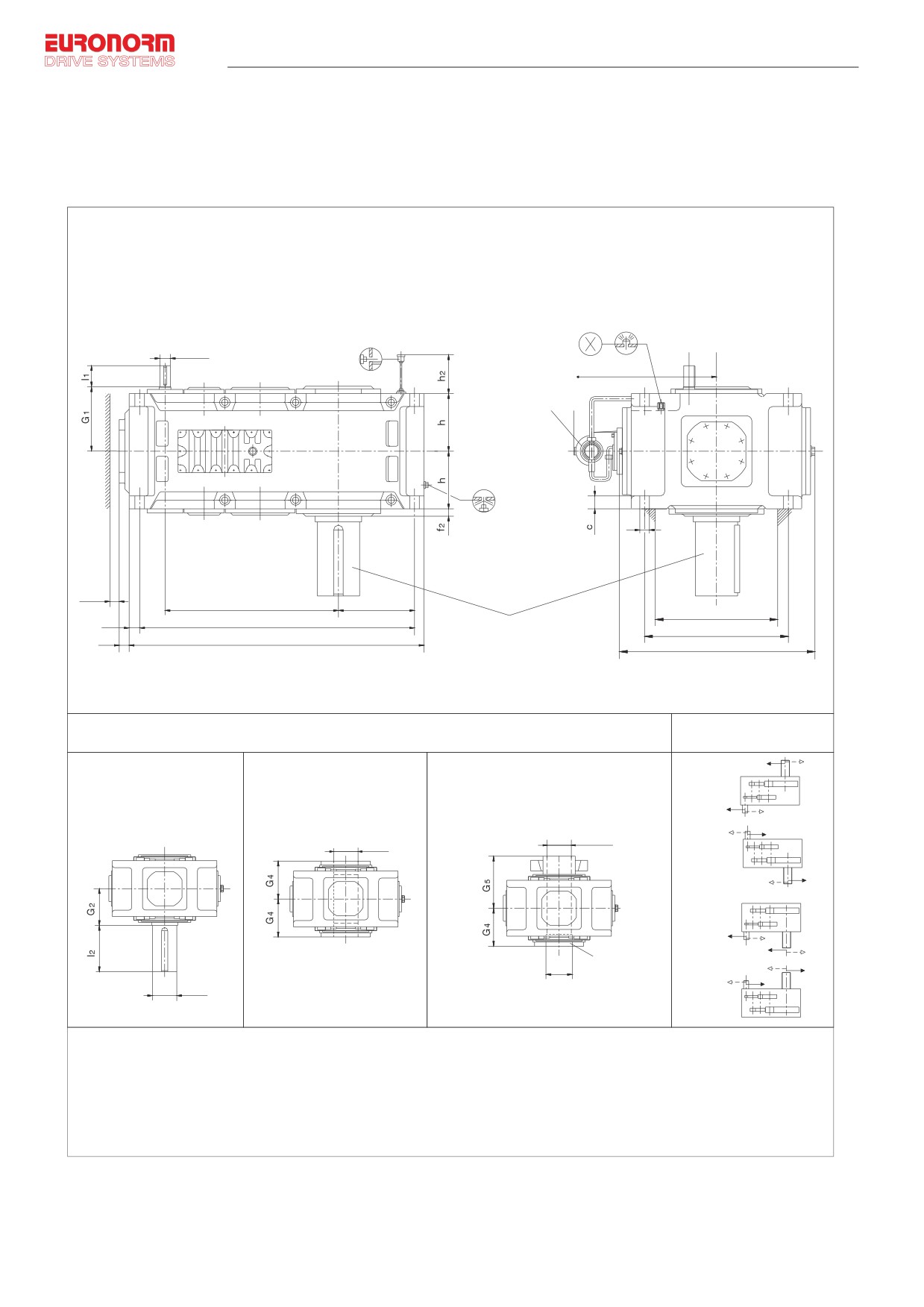

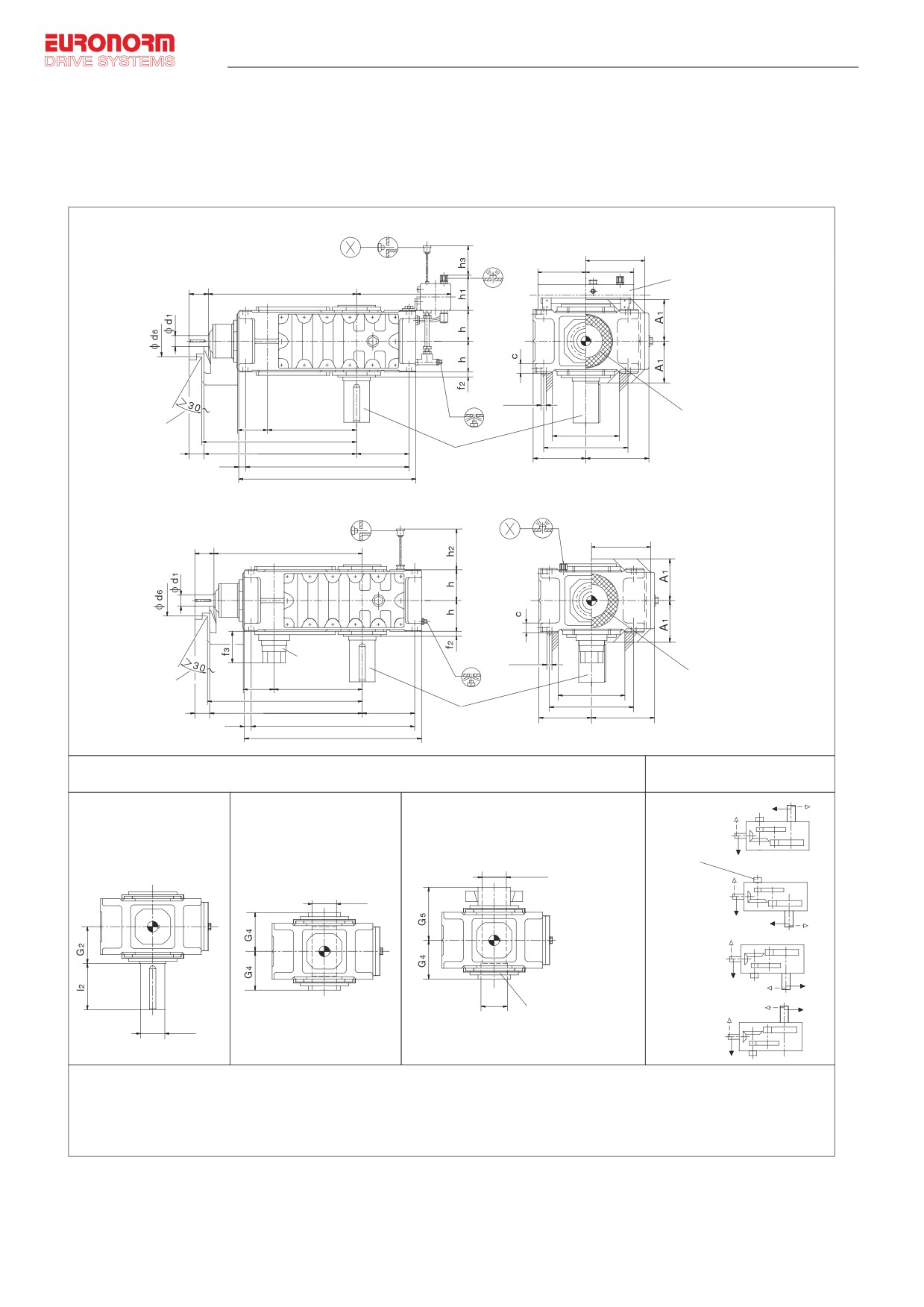

Схема сборки / Design
JRHH4SV
JRHH4HV
JRHH4DV
Сплошной вал /
Полый вал /
Полый вал для стяжного диск /
A
Solid shaft
Hollow shaft
Hollow shaft for shrink disk
H7
¦φ D3
H71)
φ D2
B
Насос / Pump
C
Выходной
вал /
φ D4
Output
А) D исполнения по запросу
D
φd21)
A) D designs on request
1) m6 ≤ Ø 100;n6 > Ø 100
1) m6 ≤ Ø100;n6 > Ø100
Характеристики шпоночного паза, осевого шоночного
Keyway, Hubkeyway, Parallel key, see pages 88, 89.
паза, шпонки см. на стр 88, 89.
2) Space for pump, pipes and cover.
2) Характеристики насоса, труб и крышки. Обращайтесь к нам для
For exact dimensions, please refer to us.
72
Цилиндрические редукторы
Helical gear units
Четырухступенчатые Вертикальные
Four stage
Vertical
Тип JRHH4.V
Type JRHH4.V
Габриты 7 - 12
Sizes 7 - 12
Размер [мм] / Dimensions
[mm]
Габарит
Входной вал / Input
Size
iN=100-180
iN=125-224
iN=200-355
iN=250-450
G1
d
1
l1
d1
l1
d1
l1
d1
l1
7
30
50
24
40
180
8
30
50
24
40
180
9
35
60
28
50
215
10
35
60
28
50
215
11
45
100
32
80
250
12
45
100
32
80
250
Размер [мм] / Dimensions
[mm]
Габарит
Редукторы / Gear units
Size
a
b1
c
e4
e5
e6
E
E1
f1
f2
f3
7
845
240
36±1
280
292
425
495
80
37
30
160
8
950
240
36±1
280
312
485
540
80
37
32
160
9
1000
330
45±1.5
320
342
560
580
90
43
32
170
10
1100
330
45±1.5
320
342
610
630
90
43
32
170
11
1200
330
54±1.5
380
402
595
705
110
47
35
170
12
1355
330
54±1.5
380
410
680
775
110
47
35
170
Размер [мм] / Dimensions
[mm]
Габарит
Редукторы / Gear units
Size
h
h1
h2
h3
m1
m2
n1
n2
p1
p2
s
7
150
205
165
250
775
430
35
215
35
330
28
8
150
205
165
250
880
430
35
275
35
330
28
9
185
275
205
330
920
490
40
260
40
370
36
10
185
275
205
330
1020
490
40
310
40
370
36
11
215
275
240
340
1100
600
50
295
50
440
40
12
215
275
240
340
1255
600
50
380
50
440
40
Размер [мм] / Dimensions
[mm]
Объем масла / Oil
Масса
Габарит
Выходной вал/ Output
Смазка
Принудительная
(кг) /
погружением (л)/
смазка (л)
Size
JRHH4SV
JRHH4HV
JRHH4DV
Weight
Dip lubrication (L)
Forced lubrication (L)
(kg)
d2
G2
l2
D2
G4
D3
D4
G4
G
5
120
195
210
115
195
120
120
195
280
50
20
561
7
130
195
250
125
195
130
130
195
285
60
25
657
8
140
235
250
135
235
140
145
235
330
95
38
892
9
160
235
300
150
235
150
155
235
350
110
45
1030
10
170
270
300
165
270
165
170
270
400
165
65
1509
11
180
270
300
180
270
180
185
270
405
180
75
1759
12
73
Цилиндрические редукторы
Helical gear units
Четырухступенчатые Вертикальный
Four stage
Vertical
Тип JRHH4.V
Type JRHH4.V
Габриты 13 - 18
Sizes 13 - 18
JRHH4SV JRHH4HV JRHH4DV
Принудительная смазка / Forced Lubrication
1)
E1
φ d1
Насос с
e7
электроприводом
Motor pump
φ s
2)
p1
E
n2
2)
P2
n1
m1
Выходной вал /
m2
f1
a
Output
b
Выходной вал
/ Output
Схема сборки / Design
JRHH4SV
JRHH4HV
JRHH4DV
A
Сплошной вал /
Полый вал /
Полый вал для стяжного диск /
Solid shaft
Hollow shaft
Hollow shaft for shrink disk
1)
H7
H7
φ D3
φ D2
B
C
φ D4
Выходной вал /
Output
φ
d21)
D
А) D исполнения по запросу
A) D designs on request
1) m6 ≤ Ø 100;n6 > Ø 100
1) m6 ≤ Ø100;n6 > Ø100
Характеристики шпоночного паза, осевого шоночного
Keyway, Hubkeyway, Parallel key, see pages 88, 89.
паза, шпонки см. на стр 88, 89.
2) Space for pump, pipes and cover.
2) Характеристики насоса, труб и крышки. Обращайтесь к нам для
For exact dimensions, please refer to us.
74
Цилиндрические редукторы
Helical gear units
Четырухступенчатые Вертикальный
Four stage
Vertical
Тип JRHH4.V
Type JRHH4.V
Габриты 13 - 18
Sizes 13 - 18
Размер [мм] / Dimensions
[mm]
Габарит
Входной вал / Input
Size
iN=100-180
iN=112-200
iN=125-224
iN=200-355
iN=224-400
iN=250-450
G1
d1
l1
d1
l1
d1
l1
d1
l1
d1
l1
d1
l1
13
50
100
38
80
305
14
50
100
38
80
305
60
135
345
15
50
110
16
60
135
50
110
345
60
105
380
17
50
80
18
60
105
50
80
380
Размер [мм] / Dimensions
[mm]
Габарит
Редукторы / Gear units
Size
a
b
c
e7
E
E1
f1
f2
h
h2
m1
m2
n1
n2
p1
p2
s
13
1395
900
61±2
695
820
130
47
35
272.5
300
1300
680
50
360
50
500
48
14
1535
900
61±2
695
890
130
47
35
272.5
300
1440
680
50
430
50
500
48
15
1680
980
72±2
735
987
160
56
42
310
340
1565
750
60
430
50
570
55
16
1770
980
72±2
735
1033
160
56
42
310
340
1655
750
60
475
50
570
55
17
1770
1110
81±2
795
1035
160
53
42
340
374
1640
850
70
465
70
630
55
18
1890
1110
81±2
795
1095
160
53
42
340
374
1760
850
70
525
70
630
55
Размер [мм] / Dimensions
[mm]
Объем
Масса
Габарит
Выходной вал / Output
масла /
(кг) /
Size
JRHH4SV
JRHH4HV
JRHH4DV
Oil
Weight
d2
G2
l2
D2
G4
D3
D4
G4
G5
(L)
(kg)
13
200
335
350
190
335
190
195
335
480
95
2315
14
210
335
350
210
335
210
215
335
480
105
2652
15
230
380
410
230
380
235
235
380
550
150
3508
16
240
380
410
240
380
240
245
380
550
160
3814
17
250
415
410
250
415
250
260
415
600
190
4533
18
270
415
470
275
415
280
285
415
600
200
5013
75
Конические редукторы
Bevel gear units
Двуступенчатые
Вертикальные
Two stage
Vertical
Тип JRHB2.V
Type JRHB2.V
Габриты 4 - 12
Sizes 4 - 12
JRHB2SV JRHB2HV JRHB2DV
Смазка погружением /
B1
Масляный бак /
b1
b1
Dip Lubrication
Oil compensating tank
l1
G1
e6
1)
φ sH9
e3
E
2)
Вентилятор / Fan
P
2
G6
Вход воздуха /
Выходной вал /
m
2
l3
G3
n2
e4
e5
Air inlet
n1
m1
Output
a
JRHB2SV JRHB2HV JRHB2DV
Вентилятор
Принудительная смазка /
B1
/ Fan
Forced Lubrication
l1
G1
1)
φ sH9
e3
E
2)
P2
Вход воздуха /
G6
Выходной вал /
m2
Маслонасос
l3
G3
n2
e4
e5
Air inlet
Output
/ Oil pump
n1
m1
a
Выходной вал
/ Output

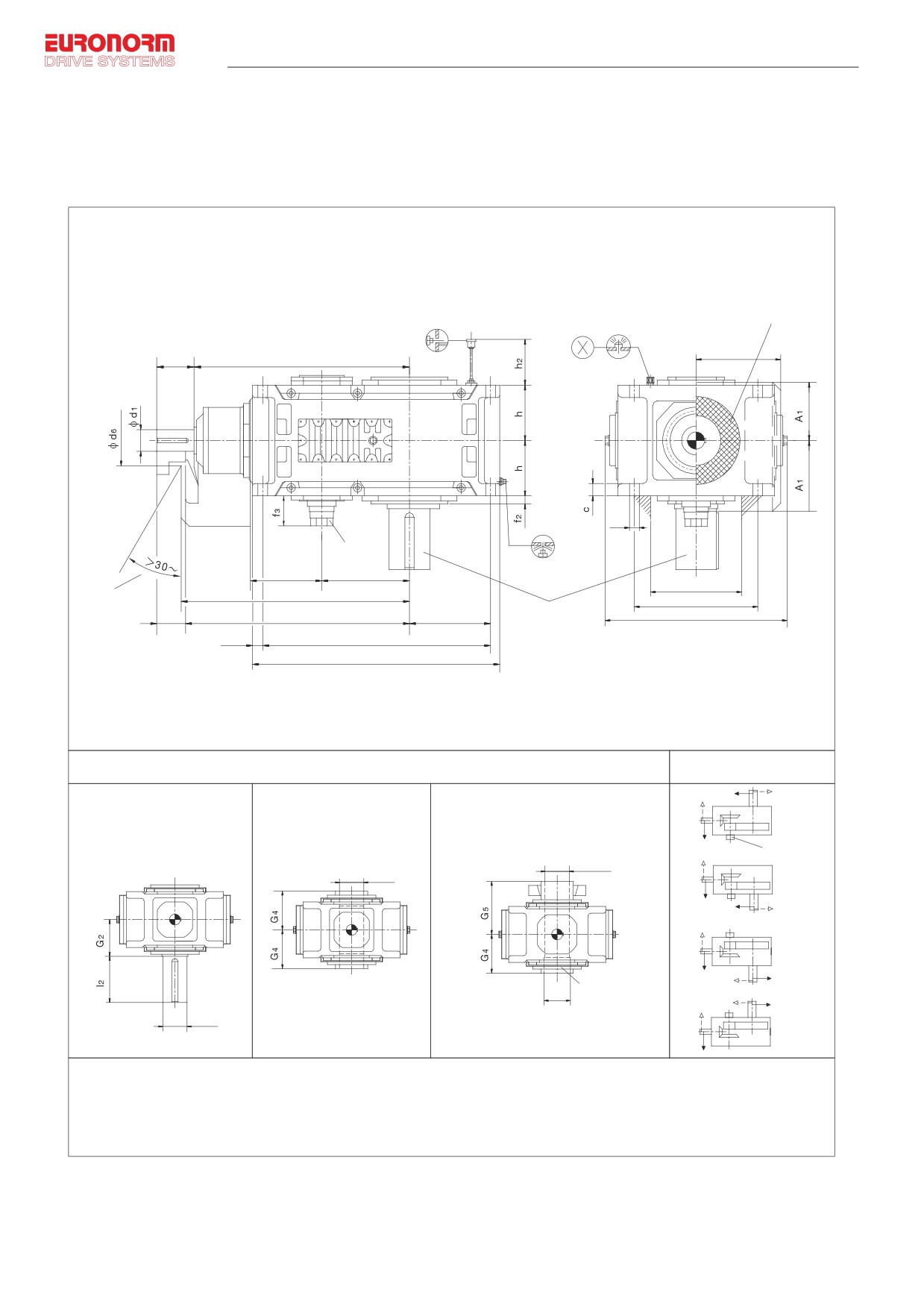

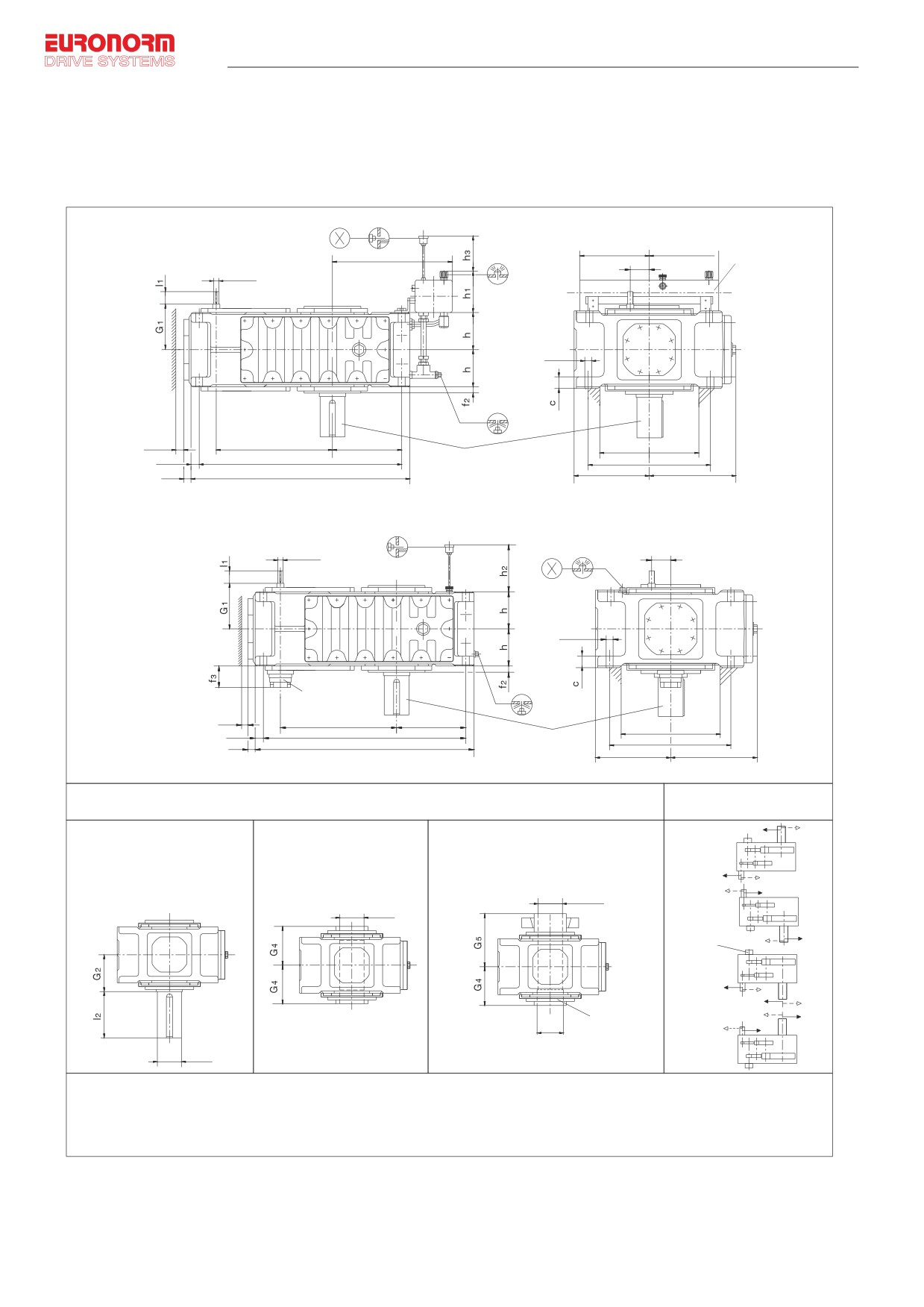

Схема сборки / Design
JRHB2SV
JRHB2HV
JRHB2DV
Сплошной вал /
Полый вал /
Полый вал для стяжного диск /
A
Solid shaft
Hollow shaft
Hollow shaft for shrink disk
Насос / Pump
H7
φ D3
H71)
B
φ D2
C
Выходной
φ D4
вал /
1)
Output
φd2
А) D исполнения по запросу
D
A) D designs on request
1) m6 ≤ Ø 100;n6 > Ø 100
1) m6 ≤ Ø100;n6 > Ø100
Характеристики шпоночного паза, осевого шоночного
Keyway, Hubkeyway, Parallel key, see pages 88, 89.
паза, шпонки см. на стр 88, 89.
2) Space for pump, pipes and cover.
2) Характеристики насоса, труб и крышки. Обращайтесь к нам для
For exact dimensions, please refer to us.
76
Конические редукторы
Bevel gear units
Двуступенчатые
Вертикальные
Two stage
Vertical
Тип JRHB2.V
Type JRHB2.V
Габриты 4 - 12
Sizes 4 - 12
Размер [мм] / Dimensions
[mm]
Габарит
Входной вал / Input
Size
iN=5-11.2
iN=6.3-14
G1
G2
d1
l1
l3
d1
l1
l3
4
45
110
80
465
485
5
55
110
80
55
110
80
535
565
6
570
600
7
70
135
105
70
135
105
640
670
8
685
715
9
80
165
130
80
165
130
755
790
10
805
840
11
90
165
130
90
165
130
925
960
12
995
1030
Размер [мм] / Dimensions
[mm]
Габарит
Редукторы / Gear units
Size
a
A1
b1
B1
c
d6
e3
e4
e5
e6
E
f2
4
505
188
150
200
30±1
150
100
200
215
320
160
26
5
565
215
240
235
30±1
160
185
230
252
385
185
30
6
645
215
240
235
30±1
160
185
230
252
425
220
30
7
690
250
240
285
36±1
210
225
280
302
425
225
32
8
795
250
240
285
36±1
210
225
280
302
485
270
32
9
820
270
330
325
48±1.5
195
265
320
342
560
265
45
10
920
270
330
325
48±1.5
195
265
320
342
610
315
45
11
975
328
330
385
54±1.5
210
320
380
410
595
320
47
12
1130
328
330
385
54±1.5
210
320
380
410
680
390
47
Размер [мм] / Dimensions
[mm]
Габарит
Редукторы / Gear units
Size
f3
G6
h
h1
h2
h3
m2
n1
n2
p2
s
4
-
495
135
165
-
180
445
300
30
160
200
24
5
190
575
160
205
245
240
505
360
30
175
270
24
6
190
610
160
205
245
240
585
360
30
220
270
24
7
200
685
190
205
220
250
620
430
35
215
330
28
8
200
730
190
205
220
250
725
430
35
275
330
28
9
200
805
220
275
250
330
740
490
40
260
370
36
10
200
855
220
275
250
330
840
490
40
310
370
36
11
200
980
265
275
300
340
875
600
50
295
440
40
12
200
1050
265
275
300
340
1030
600
50
380
440
40
Размер [мм] / Dimensions
[mm]
Объем масла / Oil
Масса
Габарит
Выходной вал/ Output
Смазка
Принудительная
(кг) /
JRHB2SV
JRHB2HV
JRHB2DV
погружением (л)/
смазка (л)
Weight
Size
Dip lubrication (L)
Forced lubrication (L)
(kg)
d2
G2
l2
D2
G4
D3
D4
G4
G5
4
80
170
170
80
170
85
85
170
235
23.5
-
235
5
100
200
210
95
200
100
100
200
275
41
20
367
6
110
200
210
105
200
110
110
200
275
50
23
418
7
120
235
210
115
235
120
120
235
320
75
35
627
8
130
235
250
125
235
130
130
235
325
90
38
714
9
140
270
250
135
270
140
145
270
365
115
53
1020
10
160
270
300
150
270
150
155
270
385
135
60
1178
11
170
320
300
165
320
165
170
320
450
190
86
1672
12
180
320
300
180
320
180
185
320
455
215
95
1948
77
Конические редукторы
Bevel gear units
Двуступенчатые
Вертикальные
Two stage
Vertical
Тип JRHB2.V
Type JRHB2.V
Габриты 13 - 18
Sizes 13 - 18
JRHB2SV JRHB2HV JRHB2DV
Принудительная смазка / Forced Lubrication
Вентилятор / Fan
B1
l1
G1
1)
Olie
φ s
pomp/
Oil pump
e3
E
P22)
Вход воздуха /
G6
m2
Air inlet
l3
G3
n2
Выходной вал
b
/ Output
n1
m1
a
Выходной вал/ Output
Схема сборки / Design
JRHB2SV
JRHB2HV
JRHB2DV
Сплошной вал /
Полый вал /
Полый вал для стяжного диск /
A
Solid shaft
Hollow shaft
Hollow shaft for shrink disk
Насос / Pump
H7
H71)
φ D3
φ
D2
B
C
φ D4
Выходной вал /
Output
φ d21)
А) D исполнения по запросу
D
A) D designs on request
1) m6 ≤ Ø 100;n6 > Ø 100
1) m6 ≤ Ø100;n6 > Ø100
Характеристики шпоночного паза, осевого шоночного
Keyway, Hubkeyway, Parallel key, see pages 88, 89.
паза, шпонки см. на стр 88, 89.
2) Space for pump, pipes and cover.
2) Характеристики насоса, труб и крышки. Обращайтесь к нам для
For exact dimensions, please refer to us.
78
Конические редукторы
Bevel gear units
Двуступенчатые
Вертикальные
Two stage
Vertical
Тип JRHB2.V
Type JRHB2.V
Габриты 13 - 18
Sizes 13 - 18
Размер [мм] / Dimensions
[mm]
Габарит
Входной вал / Input
Size
iN=5-11.2
iN=5.6-11.2
iN=5.6-12.5
iN=6.3-14
iN=7.1-12.5
G1
G3
d1
l1
l3
d1
l1
l3
d1
l1
l3
d1
l1
l3
d1
l1
l3
13
110
205
165
1070
1110
14
110
205
165
1140
1180
15
130
245
200
1277
1322
16
130
245
200
1323
1368
17
150
245
200
1435
1480
18
150
245
200
1495
1540
Размер [мм] / Dimensions
[mm]
Габарит
Редукторы / Gear units
Size
a
A1
b
B1
c
d6
e3
E
f2
f3
13
1130
375
900
450
61±2
245
380
370
38
200
14
1270
375
900
450
61±2
245
380
440
45
200
15
1350
435
980
495
72±2
280
450
442
75
200
16
1440
435
980
495
72±2
280
450
488
75
200
17
1490
505
1110
555
81±2
380
510
490
98
200
18
1610
505
1110
555
81±2
380
510
550
98
200
Размер [мм] / Dimensions
[mm]
Габарит
Редукторы / Gear units
Size
G6
h
h2
m1
m2
n1
n2
p2
s
13
1130
325
350
1035
680
50
360
500
48
14
1200
325
350
1175
680
50
430
500
48
15
1340
380
430
1235
750
60
430
570
55
16
1385
380
430
1325
750
60
475
570
55
17
1500
437.5
480
1360
840
70
465
630
65
18
1560
437.5
480
1480
840
70
525
630
65
Размер [мм] / Dimensions
[mm]
Объем
Масса
Габарит
Выходной вал/ Output
масла /
(кг) /
JRHB2SV
JRHB2HV
JRHB2DV
Oil
Weight
Size
(L)
(kg)
d2
G2
l2
D2
G4
D3
D4
G4
G5
13
200
390
350
-
-
-
-
-
-
100
2397
14
210
390
350
210
390
210
215
390
535
110
2779
15
230
460
410
-
-
-
-
-
-
145
3870
16
240
460
410
240
450
240
245
450
620
160
4243
17
250
540
410
-
-
-
-
-
-
210
5426
18
270
540
470
275
510
280
285
510
700
220
5977
79
Конические редукторы
Bevel gear units
Трехступенчатые
Вертикальные
Three stage Vertical
Тип JRHB3.V
Type JRHB3.V
Габриты 4 - 12
Sizes 4 - 12
JRHB3SV JRHB3HV JRHB3DV
Смазка погружением /
B1
Dip Lubrication
b1
b1
Масляный бак / Oil
l1
G1
e6
compensating tank
1)
φ sH9
Вход
воздуха/
e3
E
2)
Вентилятор / Fan
P
2
G6
Air inlet
m2
l
3
G3
n2
e4
e5
n1
m1
Выходной вал
a
/ Output
JRHB3SV JRHB3HV JRHB3DV
Принудительная смазка /
Forced Lubrication
B1
l1
G1
1)
Насос/
φ sH9
Pump
e3
E
2)
Вентилятор / Fan
Вход воздуха /
P2
G6
m2
Air inlet
l3
G3
n2
t
e4
e5
n1
m1
Выходной вал /
a
Output
Выходной вал
/ Output

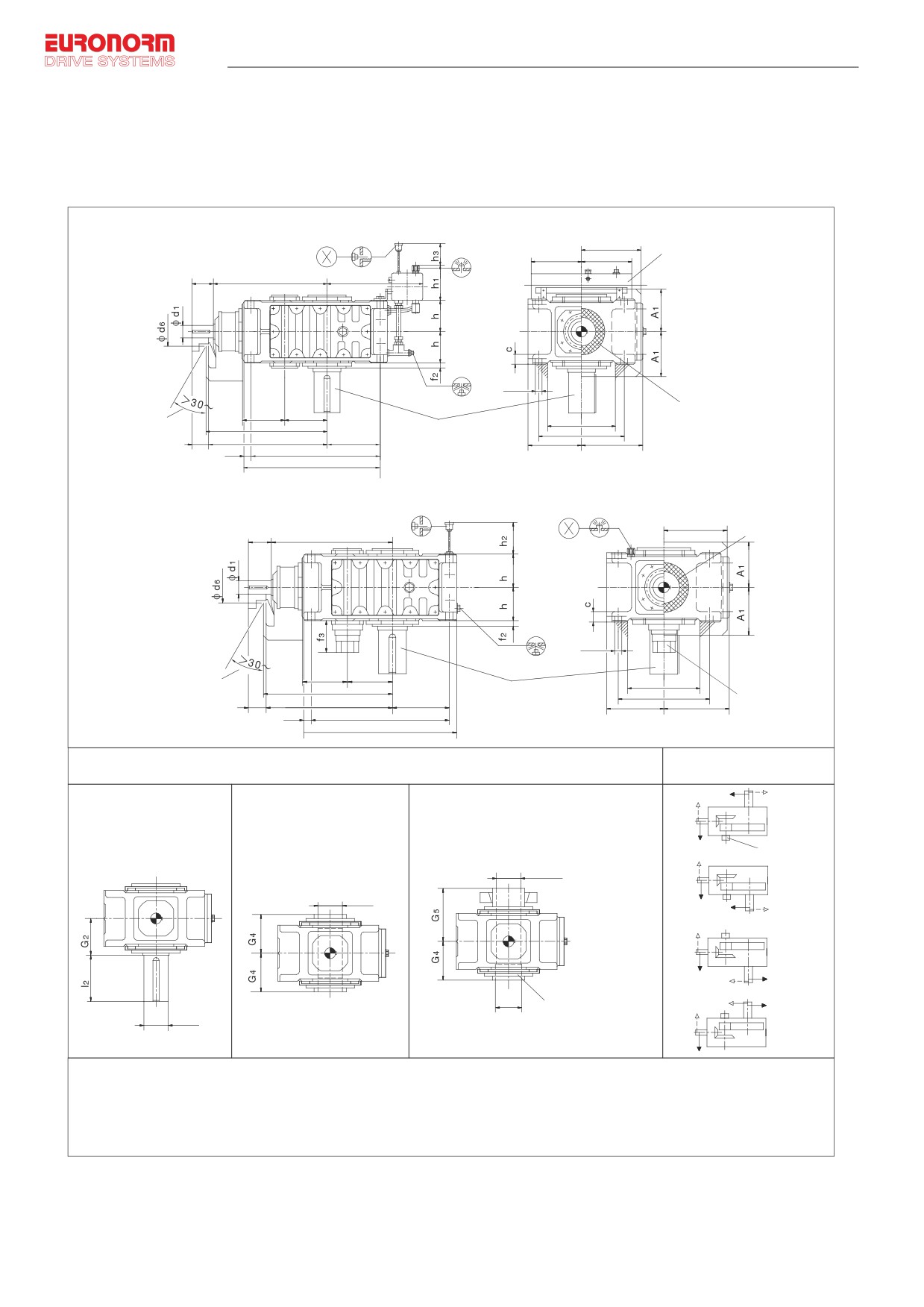

Схема сборки / Design
JRHB3SV
JRHB3HV
JRHB3DV
Сплошной вал /
Полый вал /
Полый вал для стяжного диск /
A
Solid shaft
Hollow shaft
Hollow shaft for shrink disk
Насос / Pump
H7
φ D3
H71)
B
φ D
2
C
φ D4
Выходной вал
/ Output
φd21)
А) D исполнения по запросу
D
A) D designs on request
1) m6 ≤ Ø 100;n6 > Ø 100
1) m6 ≤ Ø100;n6 > Ø100
Характеристики шпоночного паза, осевого шоночного
Keyway, Hubkeyway, Parallel key, see pages 88, 89.
паза, шпонки см. на стр 88, 89.
2) Space for pump, pipes and cover.
2) Характеристики насоса, труб и крышки. Обращайтесь к нам для
For exact dimensions, please refer to us.
80















содержание      ..     6      7      8      9     ..
