Euronorm Drive Systems ПЛАНЕТАРНЫЕ РЕДУКТОРЫ. Каталог - часть 7

Выбор



смазки



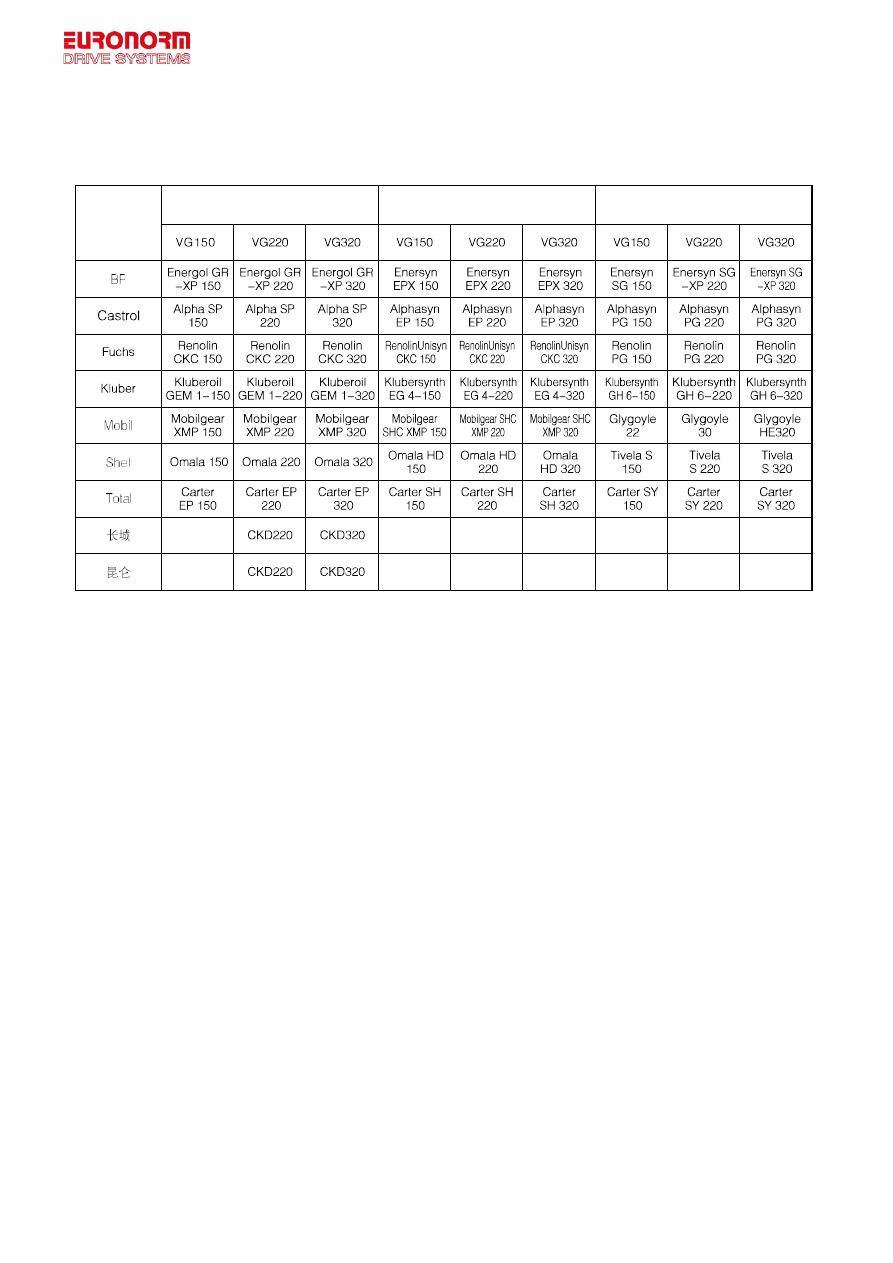

Таблица



выбора



смазки

 / Selection of oil table

Масло



/ Oil

Минеральное масло

 /Mineral oil

Полиальфаолефиновое



масло

  (

синтетическое

)  /

PAO-oil (synthetic)

Полигликолевое



масло

  (

синтетическое

)

/  PG-oil

(synthetic)

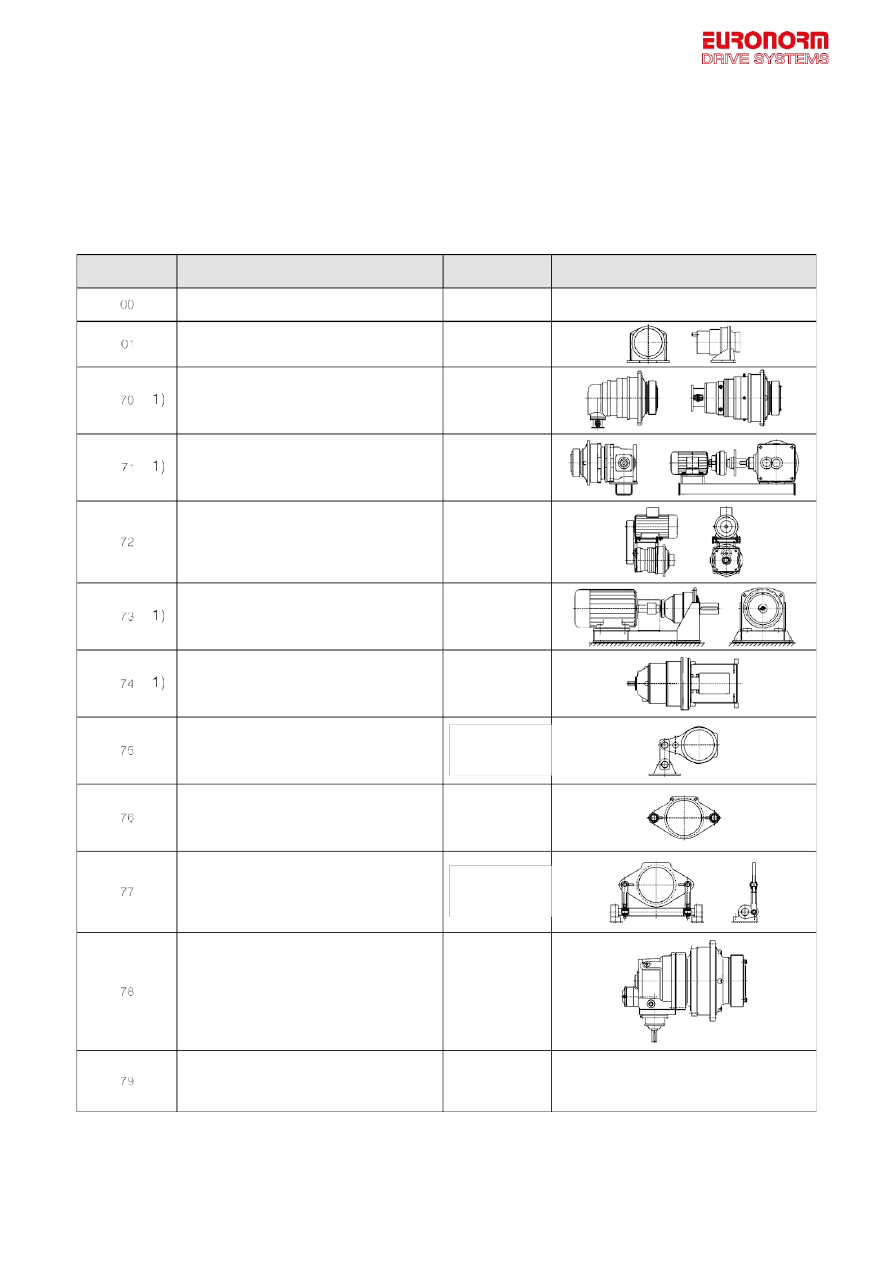

1.14

Элементы дополнительной комплектации

 / Add on pieces



Таблица лементов дополнительной комплектации

 / Table of Add-on pieces

Обозначение

 /

Identification

Элемент дополнительной комплектации

 /

Add-on piece

Элементы дополнительной комплектации

отсутствуют

 / Without add-on piece

Основание корпуса редуктора

 / Gear

housing base

Крышка двигателя



(со стороны входного

вала)

 / Motor bell housing (input)

Кронштейн



двигателя

 (

двигатель

,

муфта

)

/  Motor bracket (motor, coupling)

см

.

стр

.  45 /

see page 45

см. стр. 51

-56 /

see page 51-56

см. стр.

49 /

see page 49

Внешний



вид

 /

Representation

Кронштейн



двигателя

  / Motor Bracket

Поворотное



основание



двигателя

 (

двигатель

,

муфта

,

редуктор

) / Motor Swing

–

 base (motor,

coupling, gear unit)

см. стр.

49 /

see page 49

см. стр.

49 /

see page 49

Крышка двигателя (со стороны выходного
вала)

 / Bell housing (output)

по запросу

 /

on request

Реактивная



тяга

 (

односторонняя

)  /

Torque arm (one side)

Реактивная



тяга

 (

двусторонняя

) /

Torque arm (two sides)

Опора



реактивной



тяги

 /

Torque arm support

см. стр.

46 /

see page 46

см. стр.

47 /

see page 47

см. стр.

48 /

see page 48

Блокиратор



обратного



хода

(JRP2K../JRP3K..) /
Backstop (JRP2K../JRP3K..)

по запросу

 /

on request

Специальная конструкция

 /

Special design

–



Не



для



жестких



муфт

 / Not for rigid couplings

1.15

Уровень масла в редукторе



Горизонтальный монтаж



Положение уровня



При  горизонтальном  варианте  монтажа  уровень  масла,

гарантирующий

правильную

смазку,

проходит

по

центральной  оси  редуктора,  как  показано  на  рис.

  A.

При



низких



значениях



частоты



вращения



выходного



вала

 (n2 <5

об

/

мин

)

рекомендуется,  чтобы  уровень  масла  был  на

50-

100

мм



выше центральной оси

,

как показано на рис.

 B.

Если



частота



вращения



выходного



вала



очень



мала

,

рекомендуется  полностью  заполнить  редуктор  маслом

.

Это  же  рекомендуется  в  случае  долгих  периодов  простоя

.

Когда  редуктор  полностью  заполнен  маслом

,

необходимо

использовать  расширительный  бачок,  поскольку  объем
масла увеличивается при повышении температуры

.

Вертикальный



монтаж



При



вертикальном



варианте



монтажа



редуктор заполняется

маслом  полностью,  и  необходим  расширительный  бачок

.

Кроме



того

,

могут



образовываться



воздушные



пузыри,

что  препятствует  правильному  заполнению

.

Для



ликвидации



пузырей



следует



использовать



пробки

-

сапуны



и



т

.

п

.

Расширительный



бачок



также



необходим

,

поскольку  объем,  занимаемый  маслом,  будет  расширяться

при повышении температуры

.

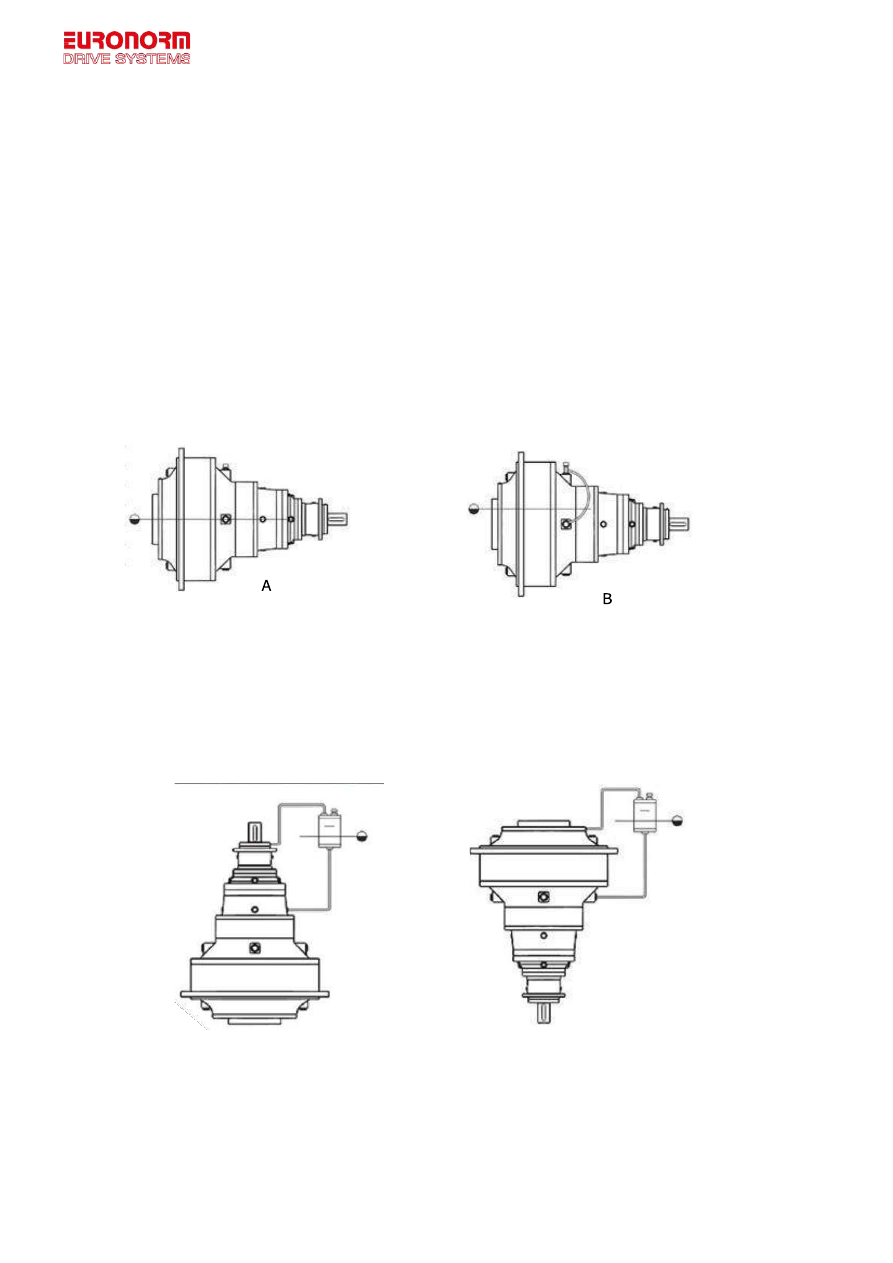

1.15 Oil level of gearbox



Horizontal mounting
Position of levels

With horizontal mounting of the gear unit, the
normal level for guaranteeing correct lubrication is in

the center of the gearbox, as shown in figure A. At
low output speeds n2<5rpm it is advisable to fix
the oil level 50- 100 mm higher than the center line,

like in figure B.
If the output speed is extremely low it is advisable to

fully fill the gearbox. This is also advisable when
there will be long downtimes. When the gearbox is
fully filled with oil, an auxiliary expansion tank is
needed.

Vertical mounting
When mounted vertically, the gearbox must be filled
completely and an auxiliary expansion tank is

needed. Also an air bubble may form, which
prevents proper filling so the bubble must be

eliminated for correct filling (use plugs to let out the
air, etc.).

The expansion tank is also needed, because the oil
will expand when the temperature rises.

1.16

Количество масла



В

таблице

показано

количество

масла

при

горизонтальном  монтаже

.

При



вертикальном



монтаже



количество



масла



должно



быть



в



два



раза



больше

.

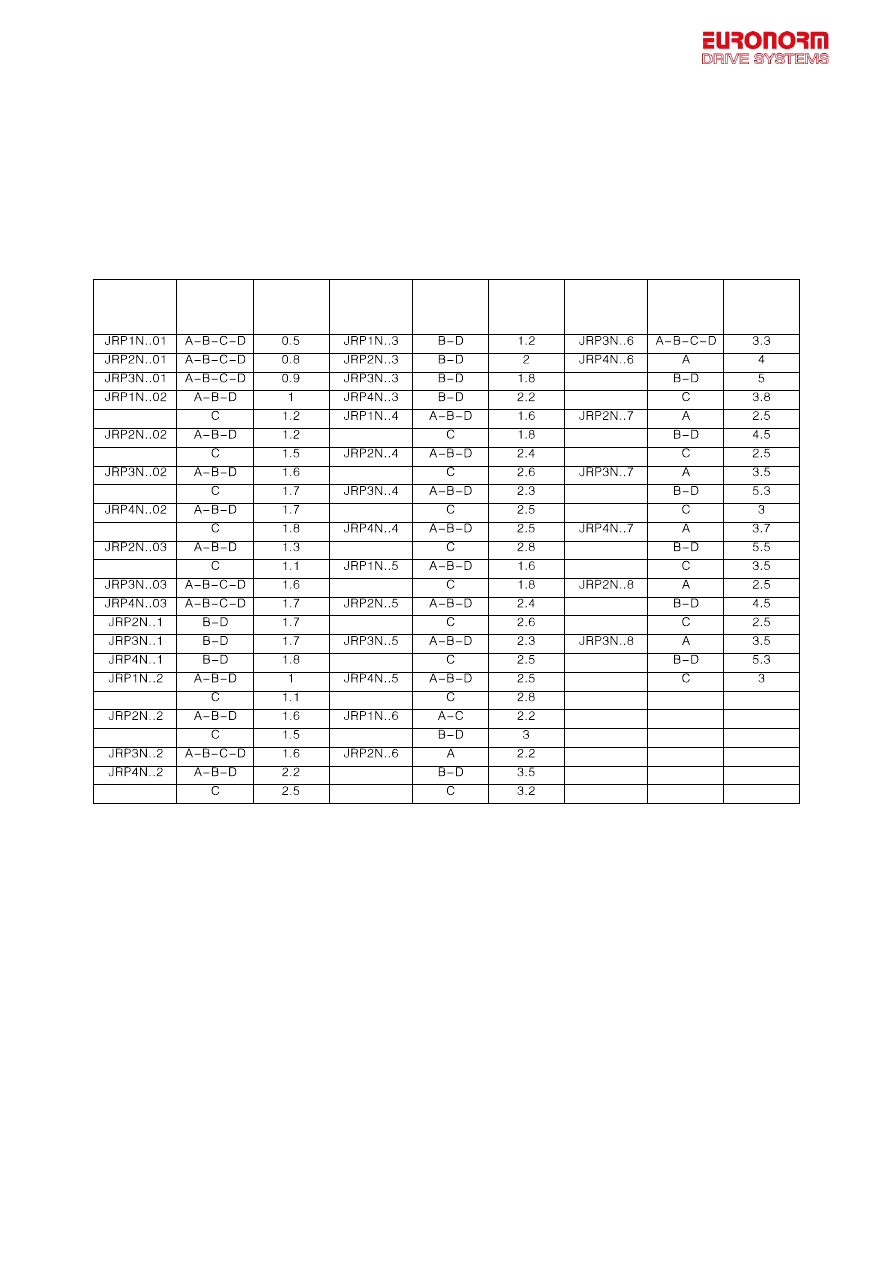

1.16 Oil quantity



The below table shows the oils amount for horizontal

mounting. For vertical mounting, the amount of oil is
twice as the amount of horizontal filling.

Модель



Тип



выхода

 /

Output type

Кол

-

во



масла



(

л

) / oil

quantity [L]

Модель



Тип



выхода

 /

Output type

Кол

-

во



масла



(

л

) / oil

quantity [L]

Модель



Тип



выхода

 /

Output type

Кол

-

во



масла



(

л

) / oil

quantity [L]

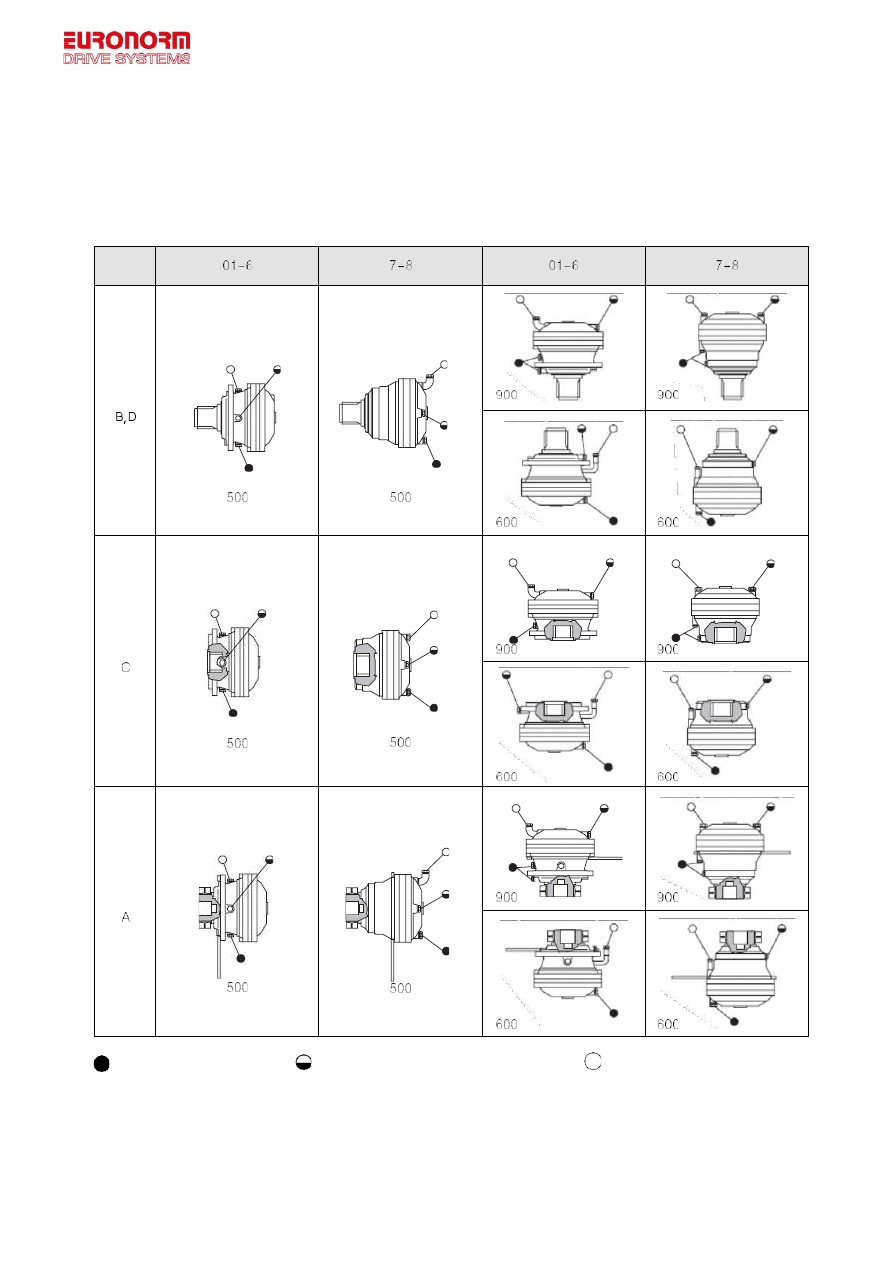

1.17

Варианты монтажного исполнения

 / Mounting positions





сливная



пробка

 / drain plug



контрольная



пробка



уровня



масла

 / oil level plug



пробка

-

сапун заливочного отверстия

 /

breather and filling plug
