Alpha Value Line ПЛАНЕТАРНЫЕ РЕДУКТОРЫ NP / NPL / NPS / NPT / NPR. Каталог - часть 2

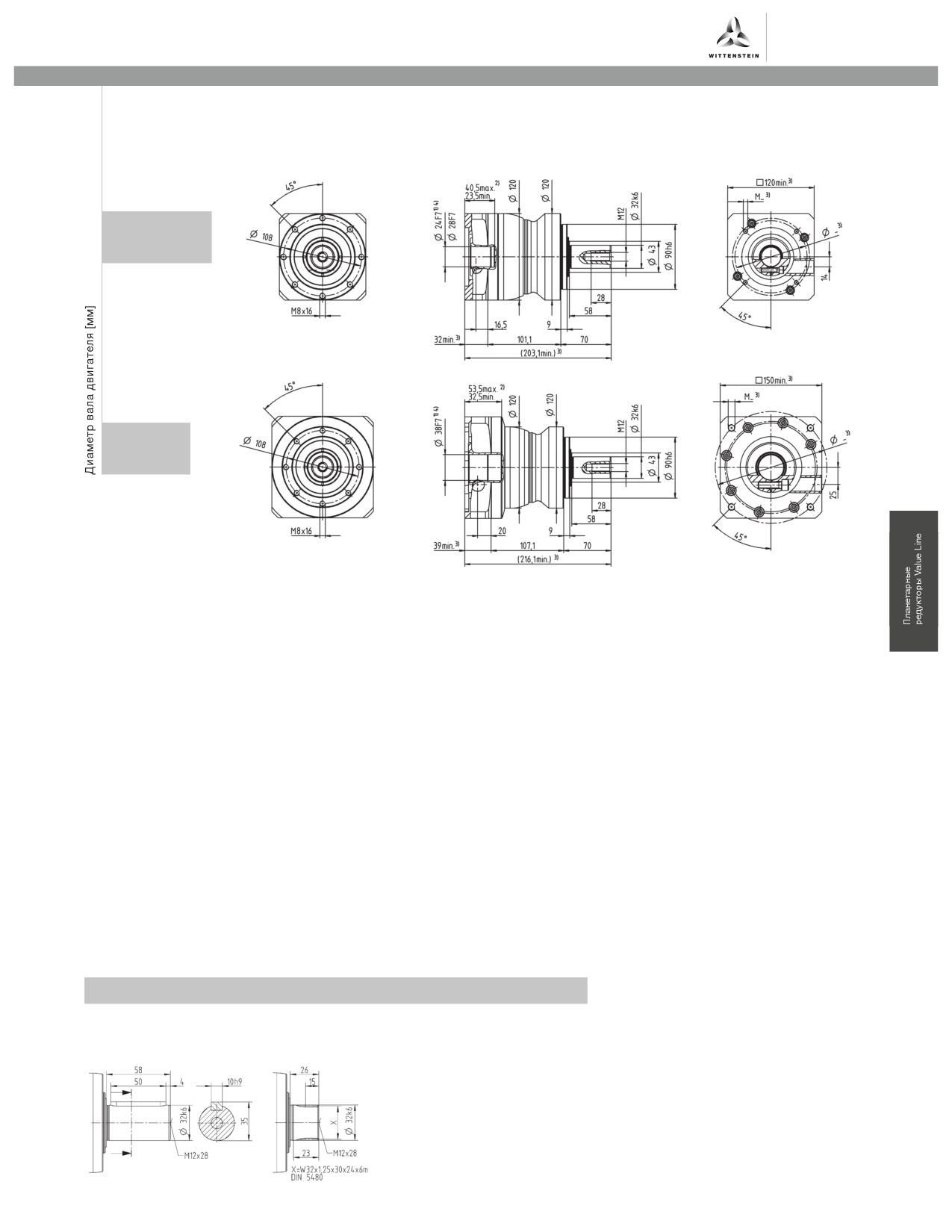

alpha
1-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 28 4) (H)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
139
NPL 025 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
32
35
40
50
64
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
128
128
128
152
152
160
152
128
144
160
152
160
144
160
144
Макс. момент ускорения e)
T
Н·м
80
80
80
95
95
100
95
80
90
100
95
100
90
100
90
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
190
190
190
190
190
190
190
190
190
190
190
190
190
190
190
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2900
3500
3700
3500
3700
3700
4000
4300
4100
4000
4300
4300
4100
4300
4300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
Средний момент холостого хода b)
T
Н·м
0,67
0,55
0,47
0,46
0,4
0,36
0,34
0,33
0,32
0,31
0,29
0,27
0,25
0,25
0,23
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 10
Н·м/
Жесткость на кручение b)
10
10
10
10
10
9,5
10
10
10
9,5
10
9,5
8,5
9,5
8,5
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
3350
Макс. поперечная сила c)
F
Н
4200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
236
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
4,2
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 59
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA022,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
A
9
J1
kgcm2
0,26
0,22
0,21
0,21
0,2
0,2
0,19
0,19
0,19
0,19
0,19
0,19
0,19
0,19
0,19
B
11
J1
kgcm2
0,28
0,24
0,23
0,23
0,22
0,22
0,21
0,21
0,21
0,21
0,21
0,21
0,21
0,21
0,21
Момент инерции масс
(применительно ко входу редуктора)
C
14
J1
kgcm2
0,35
0,31
0,3
0,3
0,3
0,29
0,29
0,28
0,28
0,28
0,28
0,28
0,28
0,28
0,28
Диаметр зажимной втулки [мм]
D
16
J1
kgcm2
0,48
0,44
0,43
0,43
0,42
0,42
0,41
0,41
0,41
0,41
0,41
0,41
0,41
0,41
0,41
E
19
J1
kgcm2
0,56
0,52
0,51
0,52
0,51
0,5
0,5
0,5
0,5
0,5
0,49
0,49
0,49
0,49
0,49
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
140
alpha

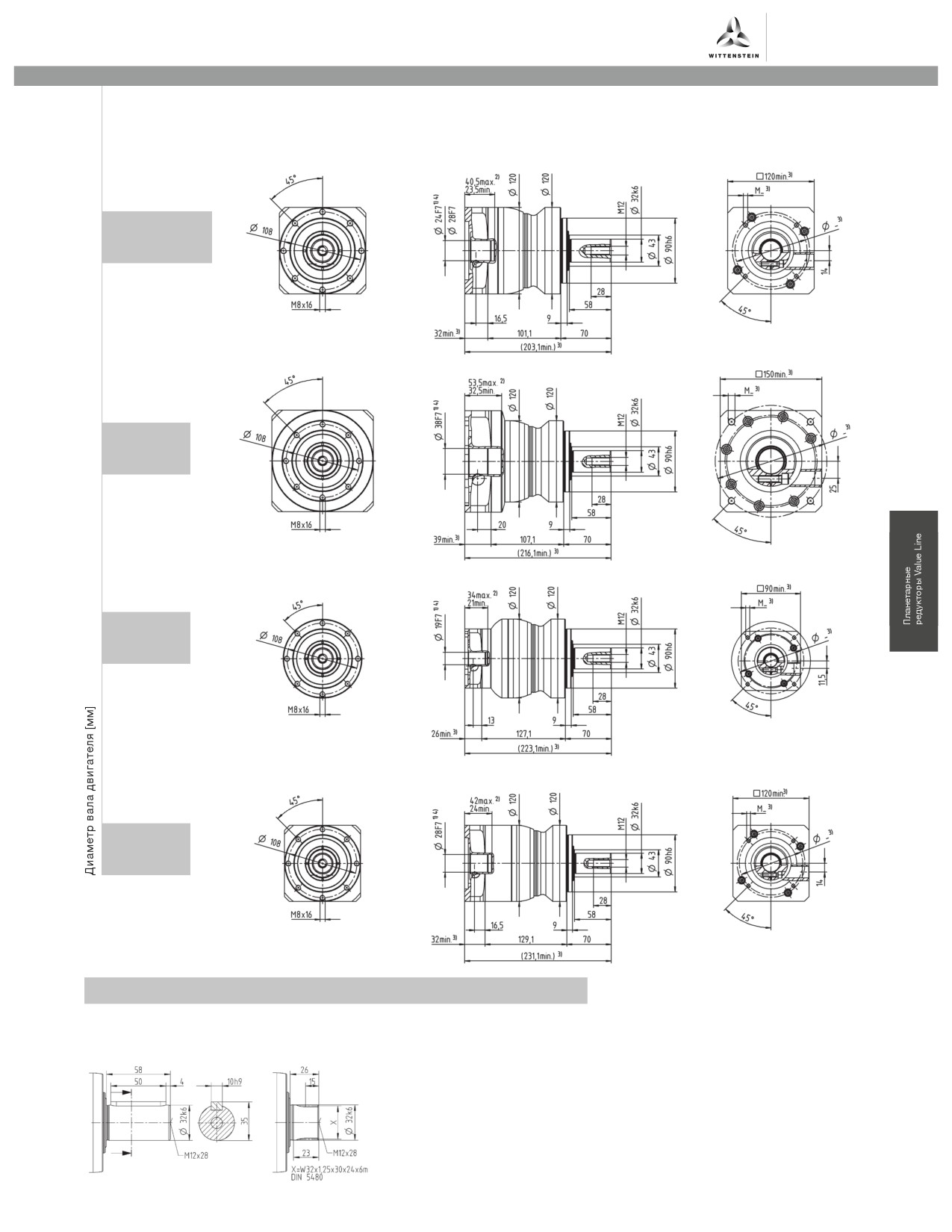

2-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
141
NPL 035 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
320
408
400
400
352
352
Макс. момент ускорения e)
T
Н·м
200
255
250
250
220
220
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
500
500
500
500
500
500
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2000
2200
2300
2500
2600
2700
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
6000
6000
6000
6000
6000
6000
Средний момент холостого хода b)
T
Н·м
3,3
2,7
2,3
1,9
1,7
1,5
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
Н·м/
Жесткость на кручение b)
25
25
25
25
22
22
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
5650
Макс. поперечная сила c)
F
Н
6600
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
487
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
9,1
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 65
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0150BA032,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
E
19
J1
kgcm2
2,5
1,7
1,3
1
0,94
0,87
G
24
J1
kgcm2
3,3
2,4
2,1
1,8
1,7
1,6
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm2
3
2,2
1,8
1,5
1,4
1,4
Диаметр зажимной втулки [мм]
I
32
J1
kgcm2
7,1
6,2
5,9
5,6
5,5
5,4
K
38
J1
kgcm2
8,3
7,4
7,1
6,7
6,6
6,6
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
142
alpha
1-ступен-
чатый
до 24/28 4) (G 5)/H)
Диам. зажим.
втулки
до 38 4) (K)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
143
NPL 035 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
32
35
40
50
64
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
320
320
320
408
408
400
408
320
408
400
408
400
352
400
352
Макс. момент ускорения e)
T
Н·м
200
200
200
255
255
250
255
200
255
250
255
250
220
250
220
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2700
3300
3400
3300
3400
3400
3600
3900
3700
3600
3900
3900
3700
3900
3900
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
1,7
1,4
1,2
1,2
1,1
1
0,93
0,88
0,88
0,87
0,81
0,77
0,75
0,72
0,68
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 10
Н·м/
Жесткость на кручение b)
25
25
25
25
25
25
25
25
25
25
25
25
22
25
22
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
5650
Макс. поперечная сила c)
F
Н
6600
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
487
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
9,5
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 61
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0150BA032,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
C
14
J1
kgcm2
0,6
0,59
0,6
0,43
0,42
0,36
0,37
0,52
0,38
0,32
0,36
0,31
0,26
0,27
0,24
D
16
J1
kgcm2
0,75
0,74
0,74
0,58
0,57
0,5
0,5
0,67
0,52
0,45
0,51
0,46
0,4
0,41
0,39
Момент инерции масс
(применительно ко входу редуктора)
E
19
J1
kgcm2
0,84
0,83
0,83
0,66
0,65
0,59
0,6
0,75
0,61
0,55
0,6
0,54
0,49
0,5
0,48
Диаметр зажимной втулки [мм]
G
24
J1
kgcm2
1,9
1,9
1,9
1,7
1,7
1,6
1,6
1,8
1,6
1,6
1,6
1,6
1,5
1,5
1,5
H
28
J1
kgcm2
1,6
1,6
1,6
1,4
1,4
1,3
1,3
1,5
1,4
1,3
1,3
1,3
1,2
1,2
1,2
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
144

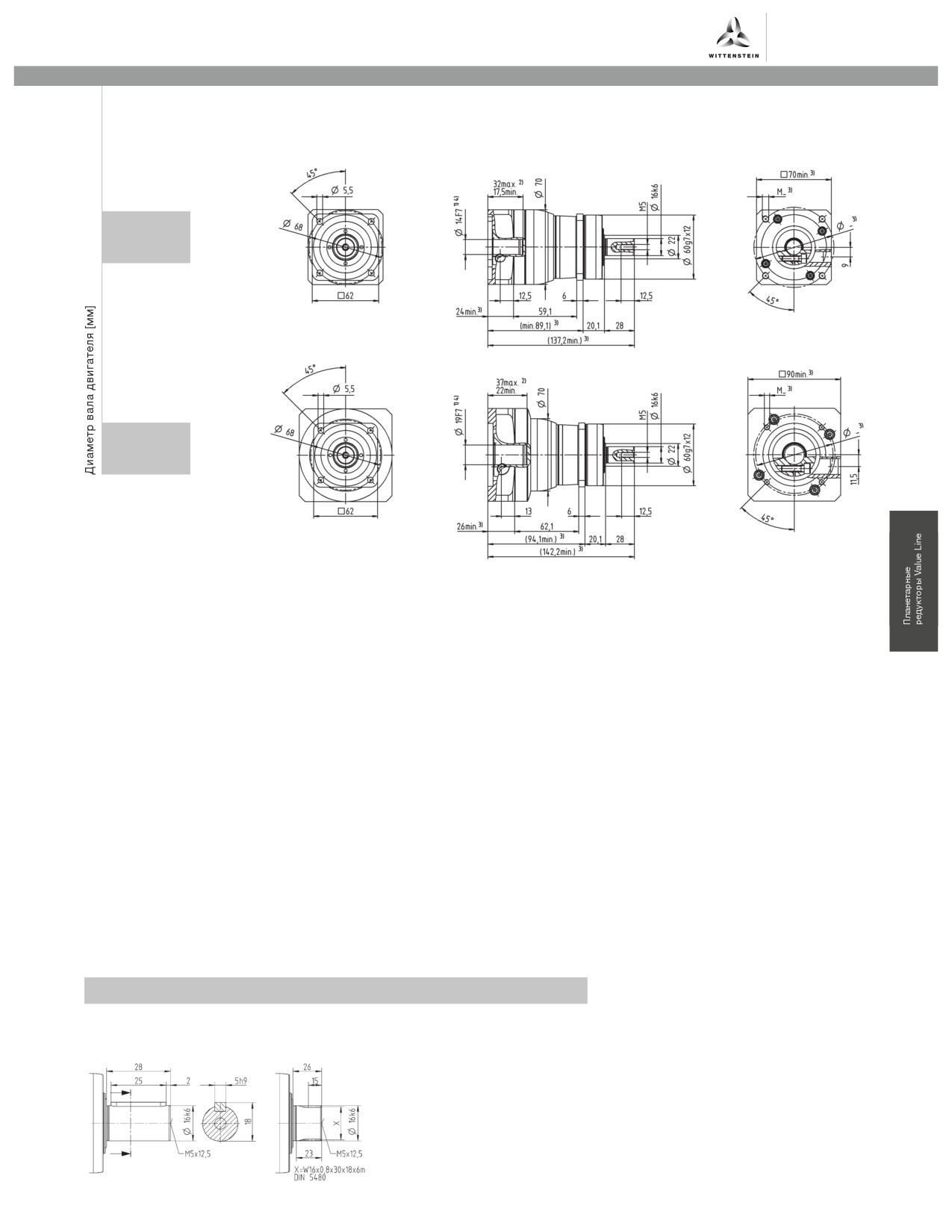

alpha
2-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 28 4) (H)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
145
NPL 045 MF 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
5
8
10
25
32
50
64
100
Макс. крутящий момент a) b) e)
T2α
Н·м
800
640
640
700
640
700
640
640
Макс. момент ускорения e)
T
Н·м
500
400
400
500
400
500
400
400
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
1000
1000
1000
1000
1000
1000
1000
1000
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
1800
1900
2000
2600
2500
3000
2900
3000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
4000
4000
4000
6000
6000
6000
6000
6000
Средний момент холостого хода b)
T
Н·м
4,2
3
2,6
1,6
1,5
1,2
1,1
0,97
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
55
44
44
55
44
55
44
44
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
9870
9870
Макс. поперечная сила c)
F
Н
9900
9900
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
952
952
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
20
20
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 68
≤ 65
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0300BA040,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 020,000 - 045,000
со стороны применения
E
19
J1
kgcm2
-
-
-
1,2
1,1
1,1
0,88
0,82
G
24
J1
kgcm2
-
-
-
2
1,9
1,8
1,7
1,6
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm2
-
-
-
1,7
1,6
1,5
1,4
1,3
Диаметр зажимной втулки [мм]
I
32
J1
kgcm2
-
-
-
5,8
5,7
5,6
5,4
5,4
K
38
J1
kgcm2
8,7
7,3
7,2
7
6,9
6,8
6,6
6,5
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
146

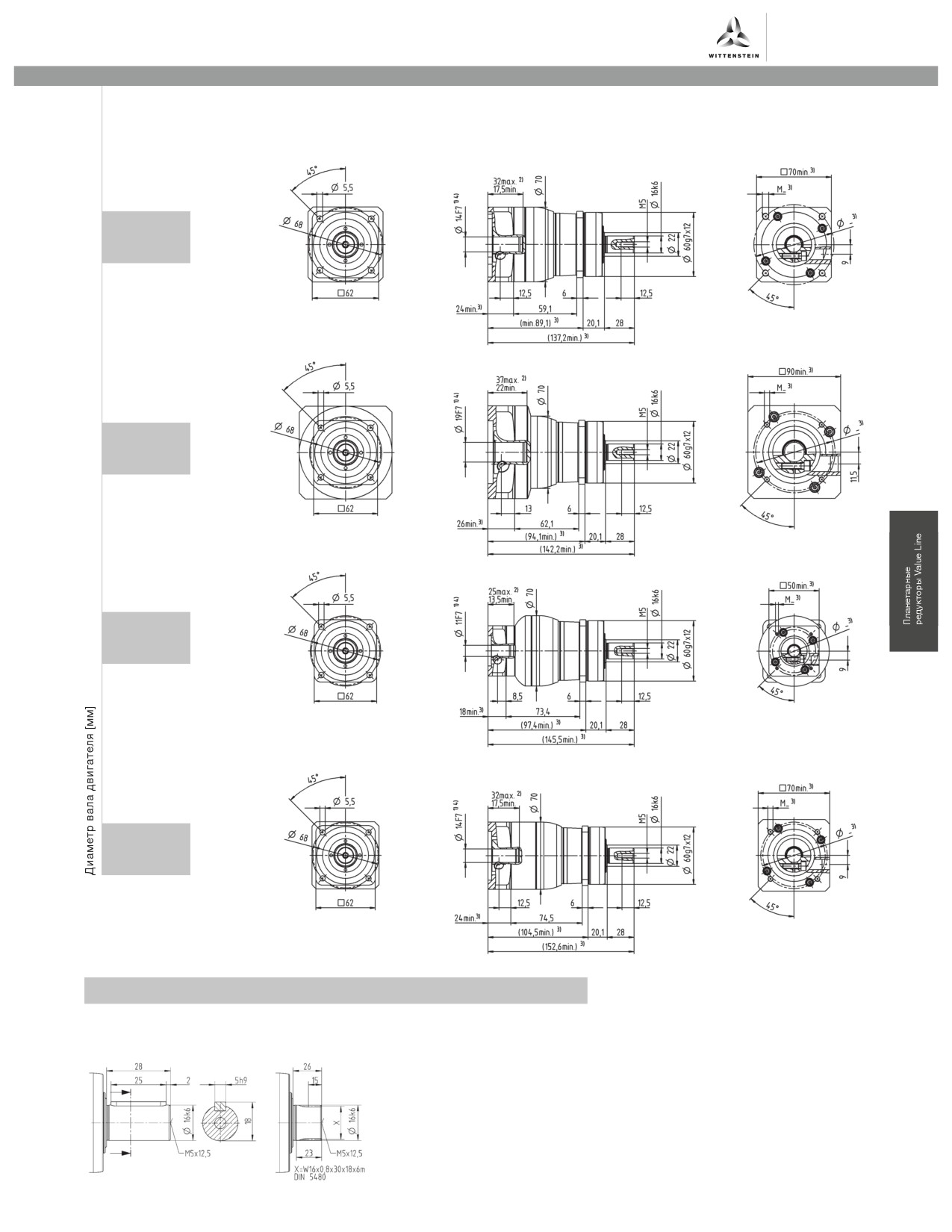

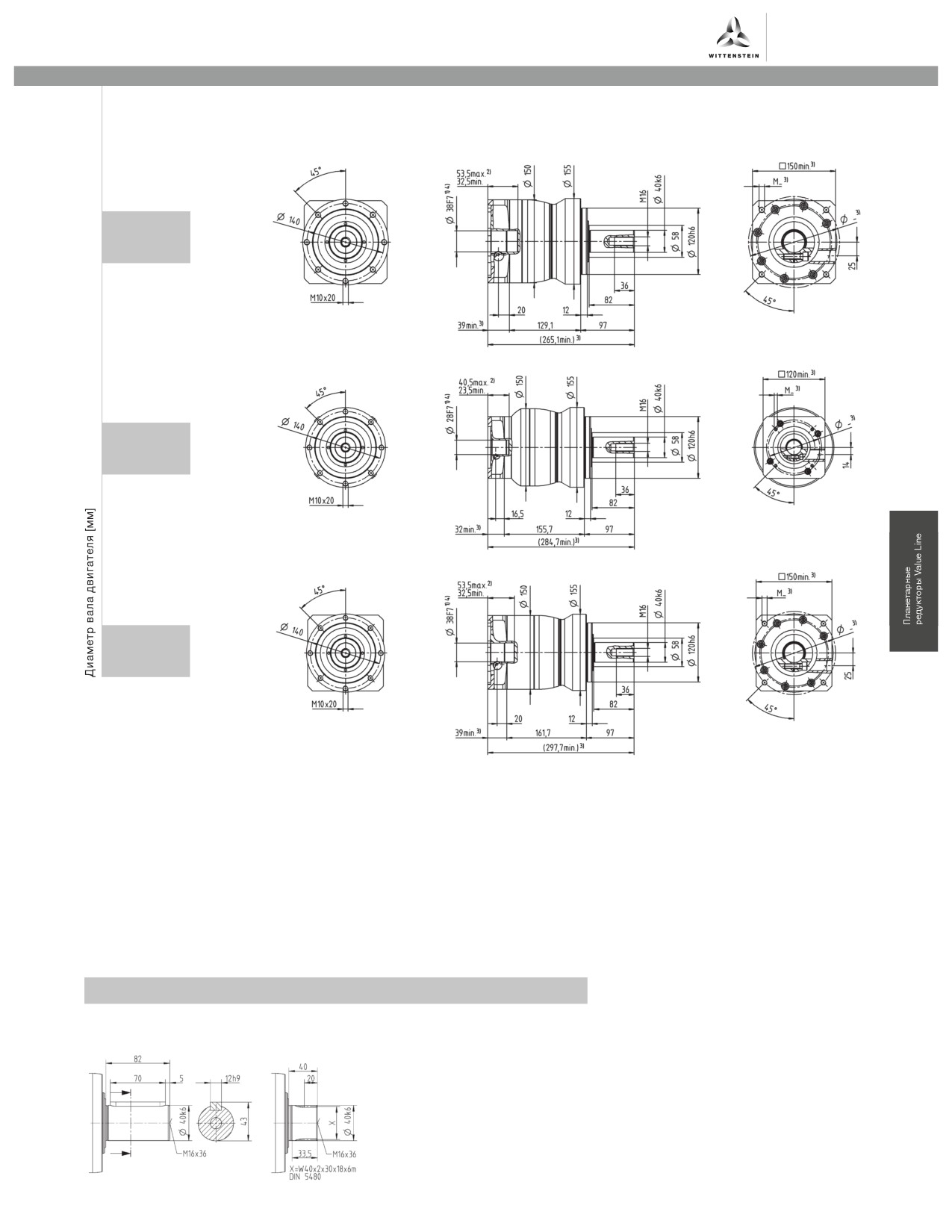

alpha
1-ступен-
чатый
до 38 4) (K) 5)
Диам. зажим.
втулки
2-ступен-
чатый
до 28 4) (H) 5)
Диам. зажим.
втулки
до 38 4) (K)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
147
NPL 015 MA 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
12
15
16
20
28
30
40
Макс. крутящий момент a) b) e)
T2α
Н·м
80
67
62
67
67
67
67
62
67
Макс. момент ускорения e)
T
Н·м
55
42
39
42
42
42
42
39
42
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
80
80
80
80
80
80
80
80
80
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2900
3100
3800
4000
3800
4000
4300
4600
4600
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
8000
8000
10000
10000
10000
10000
10000
10000
10000
Средний момент холостого хода b)
T
Н·м
0,92
0,74
0,34
0,29
0,29
0,25
0,21
0,21
0,19
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
4
4
4
4
4
4
4
4
4
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2400
2400
Макс. поперечная сила c)
F
Н
2800
2800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
152
152
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
1,9
2
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 59
≤ 58
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA016,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Z
8
J1
kgcm2
-
-
0,04
0,04
0,03
0,03
0,03
0,03
0,03
A
9
J1
kgcm2
0,25
0,19
0,04
0,04
0,03
0,03
0,03
0,03
0,03
Момент инерции масс
B
11
J1
kgcm2
0,26
0,21
0,06
0,06
0,05
0,05
0,05
0,05
0,05
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
C
14
J1
kgcm2
0,34
0,28
0,14
0,14
0,14
0,13
0,13
0,14
0,13
D
16
J1
kgcm2
0,47
0,41
-
-
-
-
-
-
-
E
19
J1
kgcm2
0,55
0,49
-
-
-
-
-
-
-
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
148

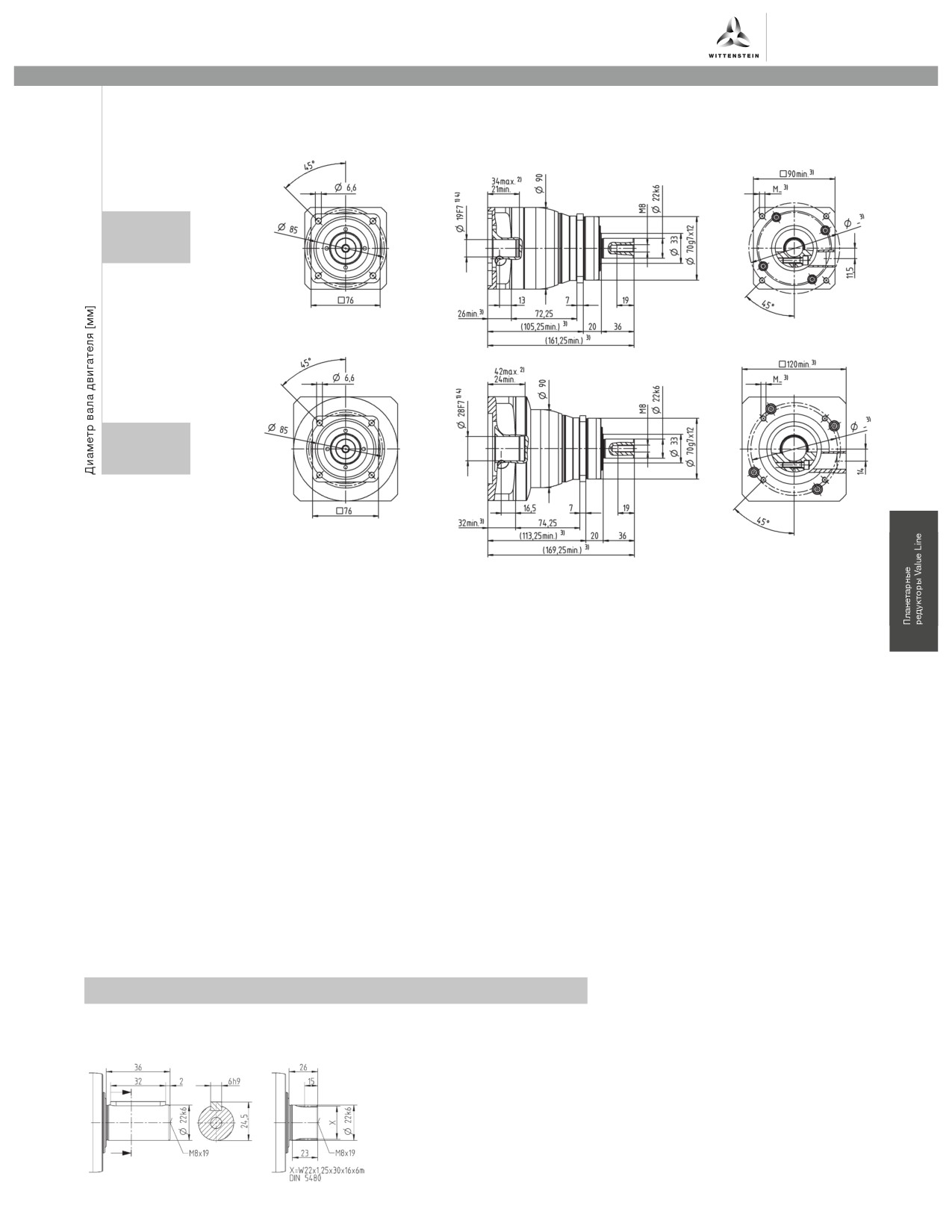

alpha
1-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
2-ступен-
чатый
до 11 4) (B) 5)
Диам. зажим.
втулки
до 14 4) (C)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
149
NPL 025 MA 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
9
12
15
16
20
28
30
40
Макс. крутящий момент a) b) e)
T2α
Н·м
185
185
185
185
185
185
185
185
168
185
Макс. момент ускорения e)
T
Н·м
125
115
125
125
120
115
115
115
105
115
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
190
190
190
190
190
190
190
190
190
190
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2700
2900
2900
3500
3700
3500
3700
4000
4300
4300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
8000
8000
8000
8000
8000
8000
8000
8000
Средний момент холостого хода b)
T
Н·м
1,8
1,5
0,67
0,55
0,47
0,46
0,4
0,34
0,33
0,29
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
12
12
12
12
12
12
12
12
12
12
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
3350
3350
Макс. поперечная сила c)
F
Н
4200
4200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
236
236
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
3,9
4,2
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 61
≤ 59
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA022,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
A
9
J1
kgcm2
-
-
0,26
0,22
0,21
0,21
0,20
0,19
0,19
0,19
B
11
J1
kgcm2
-
-
0,28
0,24
0,23
0,23
0,22
0,21
0,21
0,21
C
14
J1
kgcm2
0,58
0,47
0,35
0,31
0,3
0,3
0,3
0,29
0,28
0,28
Момент инерции масс
(применительно ко входу редуктора)
D
16
J1
kgcm2
0,73
0,62
0,48
0,44
0,43
0,43
0,42
0,41
0,41
0,41
Диаметр зажимной втулки [мм]
E
19
J1
kgcm2
0,81
0,71
0,56
0,52
0,51
0,52
0,51
0,5
0,5
0,49
G
24
J1
kgcm2
1,8
1,7
-
-
-
-
-
-
-
-
H
28
J1
kgcm2
1,6
1,4
-
-
-
-
-
-
-
-
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
150
alpha
1-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 28 4) (H)
Диам. зажим.
втулки
2-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
151
NPL 035 MA 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
9
12
15
16
20
28
30
40
Макс. крутящий момент a) b) e)
T2α
Н·м
480
480
480
480
480
480
480
480
432
480
Макс. момент ускорения e)
T
Н·м
305
305
305
305
300
305
305
305
270
305
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
500
500
500
500
500
500
500
500
500
500
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2000
2200
2700
3300
3400
3300
3400
3600
3900
3900
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
6000
6000
7000
7000
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
3,3
2,7
1,7
1,4
1,2
1,2
1,1
0,93
0,88
0,81
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
30
30
30
30
30
30
30
30
30
30
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
5650
5650
Макс. поперечная сила c)
F
Н
6600
6600
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
487
487
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
9,1
9,5
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 65
≤ 61
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0150BA032,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
C
14
J1
kgcm2
-
-
0,6
0,59
0,6
0,43
0,42
0,37
0,52
0,36
D
16
J1
kgcm2
-
-
0,75
0,74
0,74
0,58
0,57
0,5
0,67
0,51
E
19
J1
kgcm2
2,5
1,7
0,84
0,83
0,83
0,66
0,65
0,6
0,75
0,6
Момент инерции масс
(применительно ко входу редуктора)
G
24
J1
kgcm2
3,3
2,4
1,9
1,9
1,9
1,7
1,7
1,6
1,8
1,6
Диаметр зажимной втулки [мм]
H
28
J1
kgcm2
3
2,2
1,6
1,6
1,6
1,4
1,4
1,3
1,5
1,3
I
32
J1
kgcm2
7,1
6,2
-
-
-
-
-
-
-
-
K
38
J1
kgcm2
8,3
7,4
-
-
-
-
-
-
-
-
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
152
alpha
1-ступен-
чатый
до 24/28 4) (G 5)/H)
Диам. зажим.
втулки
до 38 4) (K)
Диам. зажим.
втулки
2-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 28 4) (H)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
153
NPS 015 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
51
56
64
64
56
56
Макс. момент ускорения e)
T
Н·м
32
35
40
40
35
35
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
80
80
80
80
80
80
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2900
3100
3300
3600
3600
3800
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
8000
8000
8000
8000
8000
8000
Средний момент холостого хода b)
T
Н·м
0,92
0,74
0,62
0,51
0,47
0,41
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
Н·м/
Жесткость на кручение b)
3,3
3,3
3,3
3,3
2,8
2,8
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2400
Макс. поперечная сила c)
F
Н
2800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
152
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 59
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA016,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
A
9
J1
kgcm2
0,25
0,19
0,17
0,14
0,14
0,13
B
11
J1
kgcm2
0,26
0,21
0,18
0,16
0,16
0,15
Момент инерции масс
(применительно ко входу редуктора)
C
14
J1
kgcm2
0,34
0,28
0,26
0,24
0,23
0,23
Диаметр зажимной втулки [мм]
D
16
J1
kgcm2
0,47
0,41
0,39
0,36
0,36
0,35
E
19
J1
kgcm2
0,55
0,49
0,47
0,45
0,44
0,44
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
154
alpha
1-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
155
NPS 015 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
12
15
16
20
25
28
30
32
35
40
50
64
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
51
51
56
56
64
56
51
56
64
56
64
56
64
56
Макс. момент ускорения e)
T
Н·м
32
32
35
35
40
35
32
35
40
35
40
35
40
35
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
80
80
80
80
80
80
80
80
80
80
80
80
80
80
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3800
4000
3800
4000
4000
4300
4600
4400
4300
4600
4600
4400
4600
4600
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
Средний момент холостого хода b)
T
Н·м
0,34
0,29
0,29
0,25
0,23
0,21
0,21
0,2
0,2
0,19
0,17
0,17
0,16
0,15
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 10
Н·м/
Жесткость на кручение b)
3,3
3,3
3,3
3,3
3,3
3,3
3,3
3,3
3,3
3,3
3,3
2,8
3,3
2,8
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2400
Макс. поперечная сила c)
F
Н
2800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
152
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 58
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA016,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Z
8
J1
kgcm2
0,04
0,04
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,02
0,02
0,02
0,02
Момент инерции масс
A
9
J1
kgcm2
0,04
0,04
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,02
0,02
0,02
0,02
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
B
11
J1
kgcm2
0,06
0,06
0,05
0,05
0,05
0,05
0,05
0,05
0,04
0,05
0,04
0,04
0,04
0,04
C
14
J1
kgcm2
0,14
0,14
0,14
0,13
0,13
0,13
0,14
0,13
0,13
0,13
0,13
0,13
0,13
0,13
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
156
alpha
2-ступен-
чатый
до 11 4) (B) 5)
Диам. зажим.
втулки
до 14 4) (C)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
157
NPS 025 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
128
152
160
160
144
144
Макс. момент ускорения e)
T
Н·м
80
95
100
100
90
90
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
190
190
190
190
190
190
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2700
2900
3000
3200
3300
3500
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
1,8
1,5
1,3
1,1
1
0,94
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
Н·м/
Жесткость на кручение b)
9,5
9,5
9,5
9,5
8,5
8,5
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
3350
Макс. поперечная сила c)
F
Н
4200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
236
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
3,6
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 61
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA022,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
C
14
J1
kgcm2
0,58
0,47
0,38
0,3
0,28
0,26
D
16
J1
kgcm2
0,73
0,62
0,53
0,43
0,42
0,4
Момент инерции масс
(применительно ко входу редуктора)
E
19
J1
kgcm2
0,81
0,71
0,61
0,53
0,51
0,49
Диаметр зажимной втулки [мм]
G
24
J1
kgcm2
1,8
1,7
1,6
1,6
1,5
1,5
H
28
J1
kgcm2
1,6
1,4
1,4
1,3
1,3
1,2
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
158
alpha
1-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 28 4) (H)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
159
NPS 025 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
32
35
40
50
64
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
128
128
128
152
152
160
152
128
144
160
152
160
144
160
144
Макс. момент ускорения e)
T
Н·м
80
80
80
95
95
100
95
80
90
100
95
100
90
100
90
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
190
190
190
190
190
190
190
190
190
190
190
190
190
190
190
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2900
3500
3700
3500
3700
3700
4000
4300
4100
4000
4300
4300
4100
4300
4300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
Средний момент холостого хода b)
T
Н·м
0,67
0,55
0,47
0,46
0,4
0,36
0,34
0,33
0,32
0,31
0,29
0,27
0,25
0,25
0,23
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 10
Н·м/
Жесткость на кручение b)
10
10
10
10
10
9,5
10
10
10
9,5
10
9,5
8,5
9,5
8,5
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
3350
Макс. поперечная сила c)
F
Н
4200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
236
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
3,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 59
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA022,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
A
9
J1
kgcm2
0,26
0,22
0,21
0,21
0,2
0,2
0,19
0,19
0,19
0,19
0,19
0,19
0,19
0,19
0,19
B
11
J1
kgcm2
0,28
0,24
0,23
0,23
0,22
0,22
0,21
0,21
0,21
0,21
0,21
0,21
0,21
0,21
0,21
Момент инерции масс
(применительно ко входу редуктора)
C
14
J1
kgcm2
0,35
0,31
0,3
0,3
0,3
0,29
0,29
0,28
0,28
0,28
0,28
0,28
0,28
0,28
0,28
Диаметр зажимной втулки [мм]
D
16
J1
kgcm2
0,48
0,44
0,43
0,43
0,42
0,42
0,41
0,41
0,41
0,41
0,41
0,41
0,41
0,41
0,41
E
19
J1
kgcm2
0,56
0,52
0,51
0,52
0,51
0,5
0,5
0,5
0,5
0,5
0,49
0,49
0,49
0,49
0,49
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
160
alpha
2-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
161
NPS 035 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
320
408
400
400
352
352
Макс. момент ускорения e)
T
Н·м
200
255
250
250
220
220
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
500
500
500
500
500
500
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2000
2200
2300
2500
2600
2700
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
6000
6000
6000
6000
6000
6000
Средний момент холостого хода b)
T
Н·м
3,3
2,7
2,3
1,9
1,7
1,5
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
Н·м/
Жесткость на кручение b)
25
25
25
25
22
22
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
5650
Макс. поперечная сила c)
F
Н
6600
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
487
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
8,4
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 65
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0150BA032,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
E
19
J1
kgcm2
2,5
1,7
1,3
1
0,94
0,87
G
24
J1
kgcm2
3,3
2,4
2,1
1,8
1,7
1,6
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm2
3
2,2
1,8
1,5
1,4
1,4
Диаметр зажимной втулки [мм]
I
32
J1
kgcm2
7,1
6,2
5,9
5,6
5,5
5,4
K
38
J1
kgcm2
8,3
7,4
7,1
6,7
6,6
6,6
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
162
alpha
1-ступен-
чатый
до 24/28 4) (G 5)/H)
Диам. зажим.
втулки
до 38 4) (K)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
163
NPS 035 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
32
35
40
50
64
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
320
320
320
408
408
400
408
320
408
400
408
400
352
400
352
Макс. момент ускорения e)
T
Н·м
200
200
200
255
255
250
255
200
255
250
255
250
220
250
220
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2700
3300
3400
3300
3400
3400
3600
3900
3700
3600
3900
3900
3700
3900
3900
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
1,7
1,4
1,2
1,2
1,1
1
0,93
0,88
0,88
0,87
0,81
0,77
0,75
0,72
0,68
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 10
Н·м/
Жесткость на кручение b)
25
25
25
25
25
25
25
25
25
25
25
25
22
25
22
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
5650
Макс. поперечная сила c)
F
Н
6600
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
487
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
8,8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 61
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0150BA032,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
C
14
J1
kgcm2
0,6
0,59
0,6
0,43
0,42
0,36
0,37
0,52
0,38
0,32
0,36
0,31
0,26
0,27
0,24
D
16
J1
kgcm2
0,75
0,74
0,74
0,58
0,57
0,5
0,5
0,67
0,52
0,45
0,51
0,46
0,4
0,41
0,39
Момент инерции масс
(применительно ко входу редуктора)
E
19
J1
kgcm2
0,84
0,83
0,83
0,66
0,65
0,59
0,6
0,75
0,61
0,55
0,6
0,54
0,49
0,5
0,48
Диаметр зажимной втулки [мм]
G
24
J1
kgcm2
1,9
1,9
1,9
1,7
1,7
1,6
1,6
1,8
1,6
1,6
1,6
1,6
1,5
1,5
1,5
H
28
J1
kgcm2
1,6
1,6
1,6
1,4
1,4
1,3
1,3
1,5
1,4
1,3
1,3
1,3
1,2
1,2
1,2
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
164
alpha
2-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 28 4) (H)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
165
NPS 045 MF 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
5
8
10
25
32
50
64
100
Макс. крутящий момент a) b) e)
T2α
Н·м
800
640
640
700
640
700
640
640
Макс. момент ускорения e)
T
Н·м
500
400
400
500
400
500
400
400
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
1000
1000
1000
1000
1000
1000
1000
1000
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
1800
1900
2000
2600
2500
3000
2900
3000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
4000
4000
4000
6000
6000
6000
6000
6000
Средний момент холостого хода b)
T
Н·м
4,2
3
2,6
1,6
1,5
1,2
1,1
0,97
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
55
44
44
55
44
55
44
44
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
9870
9870
Макс. поперечная сила c)
F
Н
9900
9900
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
952
952
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
19
19
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 68
≤ 65
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0300BA040,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 020,000 - 045,000
со стороны применения
E
19
J1
kgcm2
-
-
-
1,2
1,1
1
0,88
0,82
G
24
J1
kgcm2
-
-
-
2
1,9
1,8
1,7
1,6
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm2
-
-
-
1,7
1,6
1,5
1,4
1,3
Диаметр зажимной втулки [мм]
I
32
J1
kgcm2
-
-
-
5,8
5,7
5,6
5,4
5,4
K
38
J1
kgcm2
8,7
7,3
7,2
7
6,9
6,8
6,6
6,5
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
166
alpha
1-ступен-
чатый
до 38 4) (K) 5)
Диам. зажим.
втулки
2-ступен-
чатый
до 28 4) (H) 5)
Диам. зажим.
втулки
до 38 4) (K)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
167
NPS 015 MA 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
12
15
16
20
28
30
40
Макс. крутящий момент a) b) e)
T2α
Н·м
80
67
62
67
67
67
67
62
67
Макс. момент ускорения e)
T
Н·м
55
42
39
42
42
42
42
39
42
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
80
80
80
80
80
80
80
80
80
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2900
3100
3800
4000
3800
4000
4300
4600
4600
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
8000
8000
10000
10000
10000
10000
10000
10000
10000
Средний момент холостого хода b)
T
Н·м
0,92
0,74
0,34
0,29
0,29
0,25
0,21
0,21
0,19
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
4
4
4
4
4
4
4
4
4
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2400
2400
Макс. поперечная сила c)
F
Н
2800
2800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
152
152
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
1,8
1,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 59
≤ 58
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA016,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Z
8
J1
kgcm2
-
-
0,04
0,04
0,03
0,03
0,03
0,03
0,03
A
9
J1
kgcm2
0,25
0,19
0,04
0,04
0,03
0,03
0,03
0,03
0,03
Момент инерции масс
B
11
J1
kgcm2
0,26
0,21
0,06
0,06
0,05
0,05
0,05
0,05
0,05
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
C
14
J1
kgcm2
0,34
0,28
0,14
0,14
0,14
0,13
0,13
0,14
0,13
D
16
J1
kgcm2
0,47
0,41
-
-
-
-
-
-
-
E
19
J1
kgcm2
0,55
0,49
-
-
-
-
-
-
-
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
168
alpha
1-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
2-ступен-
чатый
до 11 4) (B) 5)
Диам. зажим.
втулки
до 14 4) (C)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
169
NPS 025 MA 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
9
12
15
16
20
28
30
40
Макс. крутящий момент a) b) e)
T2α
Н·м
185
185
185
185
185
185
185
185
168
185
Макс. момент ускорения e)
T
Н·м
125
115
125
125
120
115
115
115
105
115
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
190
190
190
190
190
190
190
190
190
190
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2700
2900
2900
3500
3700
3500
3700
4000
4300
4300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
8000
8000
8000
8000
8000
8000
8000
8000
Средний момент холостого хода b)
T
Н·м
1,8
1,5
0,67
0,55
0,47
0,46
0,4
0,34
0,33
0,29
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
12
12
12
12
12
12
12
12
12
12
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
3350
3350
Макс. поперечная сила c)
F
Н
4200
4200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
236
236
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
3,6
3,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 61
≤ 59
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA022,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
A
9
J1
kgcm2
-
-
0,26
0,22
0,21
0,21
0,2
0,19
0,19
0,19
B
11
J1
kgcm2
-
-
0,28
0,24
0,23
0,23
0,22
0,21
0,21
0,21
C
14
J1
kgcm2
0,58
0,47
0,35
0,31
0,3
0,3
0,3
0,29
0,28
0,28
Момент инерции масс
(применительно ко входу редуктора)
D
16
J1
kgcm2
0,73
0,62
0,48
0,44
0,43
0,43
0,42
0,41
0,41
0,41
Диаметр зажимной втулки [мм]
E
19
J1
kgcm2
0,81
0,71
0,56
0,52
0,51
0,52
0,51
0,5
0,5
0,49
G
24
J1
kgcm2
1,8
1,7
-
-
-
-
-
-
-
-
H
28
J1
kgcm2
1,6
1,4
-
-
-
-
-
-
-
-
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
170
alpha
1-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 28 4) (H)
Диам. зажим.
втулки
2-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
171
NPS 035 MA 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
9
12
15
16
20
28
30
40
Макс. крутящий момент a) b) e)
T2α
Н·м
480
480
480
480
480
480
480
480
432
480
Макс. момент ускорения e)
T
Н·м
305
305
305
305
300
305
305
305
270
305
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
500
500
500
500
500
500
500
500
500
500
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2000
2200
2700
3300
3400
3300
3400
3600
3900
3900
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
6000
6000
7000
7000
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
3,3
2,7
1,7
1,4
1,2
1,2
1,1
0,93
0,88
0,81
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
30
30
30
30
30
30
30
30
30
30
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
5650
5650
Макс. поперечная сила c)
F
Н
6600
6600
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
487
487
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
8,4
8,8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 65
≤ 61
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0150BA032,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
C
14
J1
kgcm2
-
-
0,6
0,59
0,6
0,43
0,42
0,37
0,52
0,36
D
16
J1
kgcm2
-
-
0,75
0,74
0,74
0,58
0,57
0,5
0,67
0,51
E
19
J1
kgcm2
2,5
1,7
0,84
0,83
0,83
0,66
0,65
0,6
0,75
0,6
Момент инерции масс
(применительно ко входу редуктора)
G
24
J1
kgcm2
3,3
2,4
1,9
1,9
1,9
1,7
1,7
1,6
1,8
1,6
Диаметр зажимной втулки [мм]
H
28
J1
kgcm2
3
2,2
1,6
1,6
1,6
1,4
1,4
1,3
1,5
1,3
I
32
J1
kgcm2
7,1
6,2
-
-
-
-
-
-
-
-
K
38
J1
kgcm2
8,3
7,4
-
-
-
-
-
-
-
-
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
172
содержание ..
1
2
3 ..
