Alpha Value Line ПЛАНЕТАРНЫЕ РЕДУКТОРЫ NP / NPL / NPS / NPT / NPR. Каталог - часть 1
alpha
Value Line
ПЛАНЕТАРНЫЕ РЕДУКТОРЫ
NP / NPL / NPS / NPT / NPR
Преимущество планетарных редукторов alpha Value Line заклю-
чается в сочетании высокой экономической эффективности
и большого разнообразия типов выхода. Кроме того, редукторы
подходят для широкого спектра применений — благодаря боль-
шому диапазону передаточных отношений и оптимальной точно-
сти позиционирования.
104
alpha Value Line в движении
INDIVIDUAL TALENTS -
для новаторских исследований
Планетарные редукторы alpha Value Line
При этом каждый волновой симулятор имеет
могут применяться во всех областях и пред-
определенное количество лопастей для созда-
лагают лучшие экономичные решения, удов-
ния очень специфических типов волн и частот.
летворяя всем требованиям
- для любых
В зависимости от размера симулятора и моде-
осей и любых отраслей.
лируемого вида волн — глубоководные и мел-
ководные, морские, в условиях потока и шторма
Но и за пределами типичной промышленной
или речного устья — используются ременной,
среды серворедуктор NP применяется: для
шарико-винтовой или реечный привод. Размер
исследовательских целей планетарные редук-
отдельных лопастей при этом может варьиро-
торы применяются в установках для моделиро-
ваться от нескольких сантиметров до несколь-
вания приливов или цунами, а также для опти-
ких метров.
мизации береговой линии и портового бассейна.
Верфи или исследовательские центры с помо-
Техническая поддержка, качество и гибкость
щью симуляторов волн могут изучать поведение
стали решающими моментами, которые подтвер-
судов в море или в порту, как в повседневных
дили использование решения от WITTENSTEIN
так и в экстремальных ситуациях.
в имитационной установке. Редукторы NP alpha
Value Line предлагают клиентам идеальное
Планетарные редукторы NP alpha Value Line
сочетание для динамических требований, тре-
с малым угловым люфтом оптимально
бований к точности и экономичности.
работают во всем мире в системах с несколь-
кими сервоосями в одном волновом бассейне,
например, в Великобритании, США, Китае
и Италии.
106
NP / NPL / NPS / NPT / NPR
- Individual Talents
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ПРОДУКТА

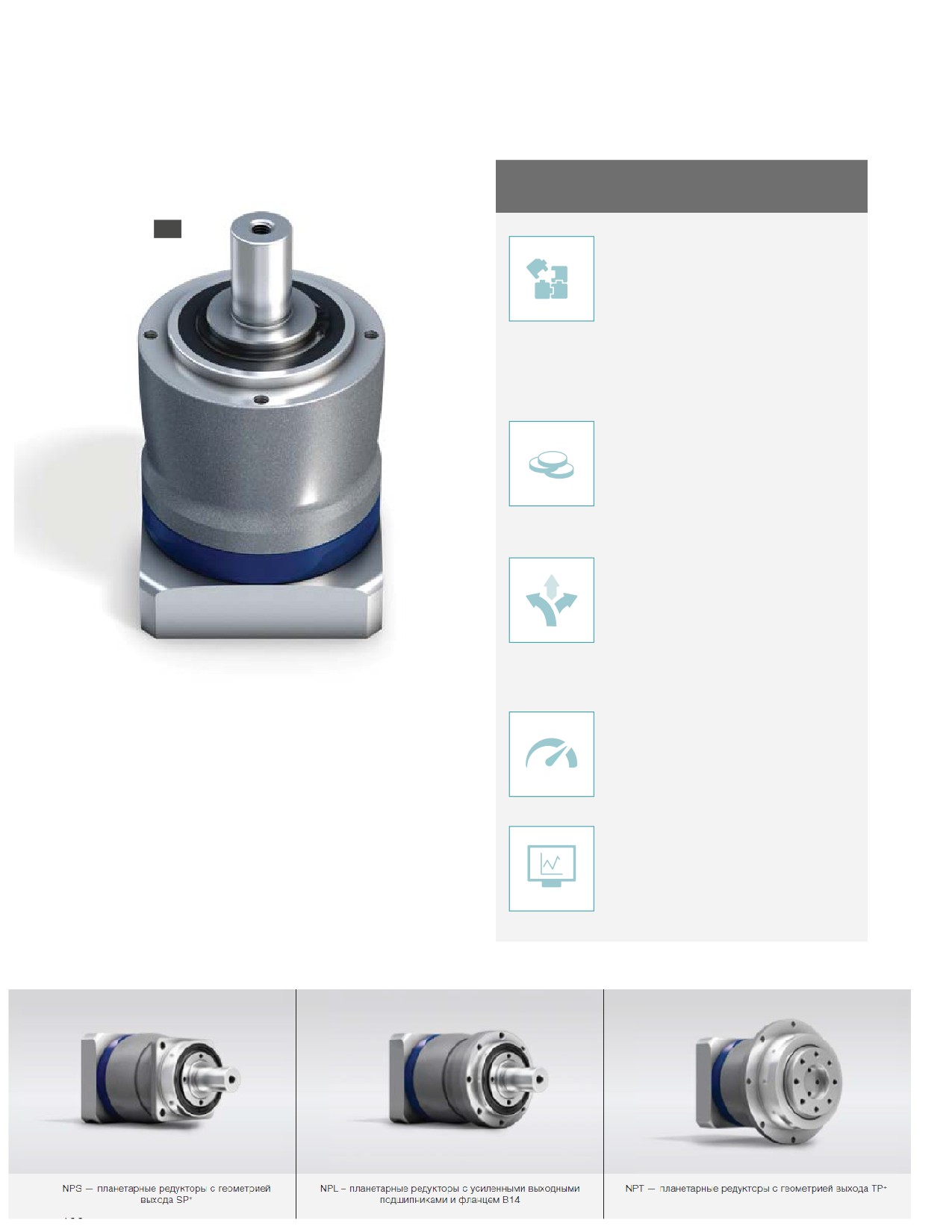

NP
Уникальная модульность в этом
сегменте
С пятью сериями и пятью различными
вариантами выхода серия NP обеспечива-
ет максимальную гибкость. От соедине-
ния машины с помощью выходного
фланца B5/B14 до фланцевого соедине-
ния или выставления через пазовые
отверстия — подходящее решение для
машины.
Высокая экономическая
эффективность
Редукторы alpha Value Line очень
экономичны, имеют непревзойденную
эффективность работы и не нуждают-
ся в техобслуживании в течение всего
срока службы.
Высокая гибкость
Модульная конфигурация соединений
в зависимости от двигателя и применения.
Редукторы поставляются с разными
диаметрами зажимной втулки, разным
количеством ступеней, а также в различ-
ных исполнениях конструкции и сбороч-
ных вариантах.
Планетарные редукторы серии NP могут применять-
Максимальная удельная мощность
ся во всех областях и предлагают лучшие экономич-
С версией HIGH TORQUE доступны
редукторы с максимальной удельной
ные решения, удовлетворяющие всем требованиям
мощностью.
для любых осей и любых отраслей. Различные при-
воды и выходные соединения предлагаются для все-
го портфолио продукции WITTENSTEIN alpha в виде
совместимых расширений, обеспечивающих макси-
Быстрый подбор
мальную гибкость конструирования, монтажа и ис-
Эффективное определение параметров
пользования.
онлайн в программе подбора SIZING
ASSISTANT в течение нескольких секунд
на основании параметров применения
или двигателя.
Для получения
дополнительной информации
о alpha Value Line просто
просканируйте QR-код своим
смартфоном.
ru-ru/alpha-value-line/

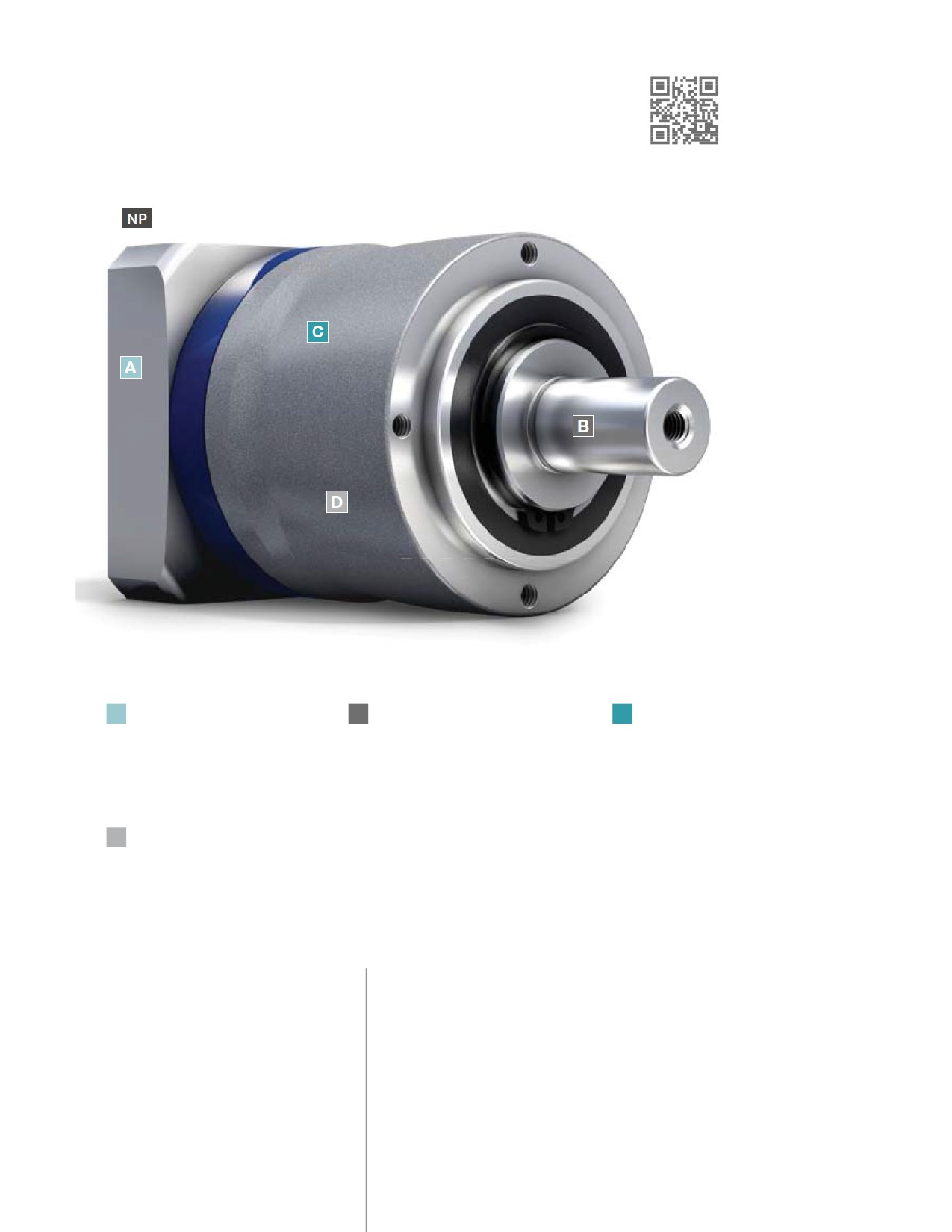

A Двусоставная система зажима из
B
Различные формы выхода
C
Высокая вариативность передаточных
премиального диапазона
отношений
- Доступно 5 вариантов в серии NP:
- Обозначенные моменты затяжки
включая с фланцем В5, выходным
- Большое количество передаточных
для надежного и быстрого монтажа
фланцем и т.д.
отношений (от i = 3 до i = 100)
двигателя
- Возможны более высокие внешние
- Доступно с основными бинарными
- Гарантия лучших характеристик
силы с NPL, NPS и NPR
передаточными отношениями
плавности хода
D Дифференцированная удельная
мощность
- С версией HIGH TORQUE для типо-
размеров 015-035 обеспечивается
еще больший крутящий момент
SIZING ASSISTANT
YOUR GEARBOX WITHIN SECONDS
NPR - планетарные редукторы с пазовыми отверстиями на
Эффективный расчет параметров редуктора за несколько секунд
выходном фланце для оптимального монтажа редуктора
в режиме онлайн и без регистрации
с системой рейка - шестерня.
109
NP 005 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
18
22
22
21
21
Макс. момент ускорения e)
T
Н·м
11
14
14
13
13
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
26
26
26
26
26
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3800
4000
4300
4400
4600
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
10000
10000
10000
10000
10000
Средний момент холостого хода b)
T
Н·м
0,1
0,09
0,08
0,08
0,08
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 10
Н·м/
Жесткость на кручение b)
1,2
1,2
1,2
0,85
0,85
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
700
Макс. поперечная сила c)
F
Н
800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
23
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
0,7
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 58
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0005BA012,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 004,000 - 012,700
со стороны применения
Z
8
J1
kgcm2
0,03
0,03
0,03
0,02
0,02
Момент инерции масс
A
9
J1
kgcm2
0,03
0,03
0,03
0,03
0,02
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
B
11
J1
kgcm2
0,05
0,05
0,04
0,04
0,04
C
14
J1
kgcm2
0,14
0,13
0,13
0,13
0,13
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал

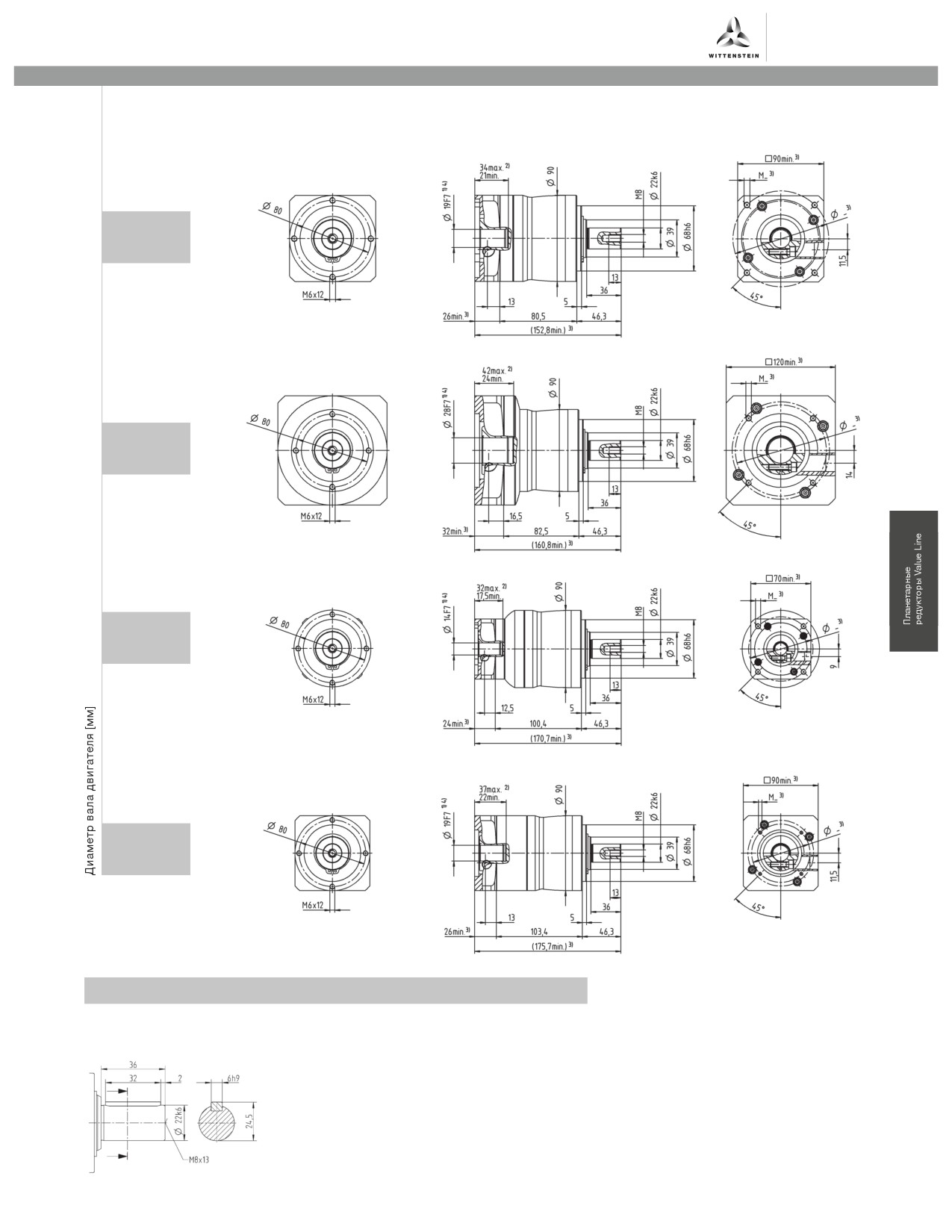

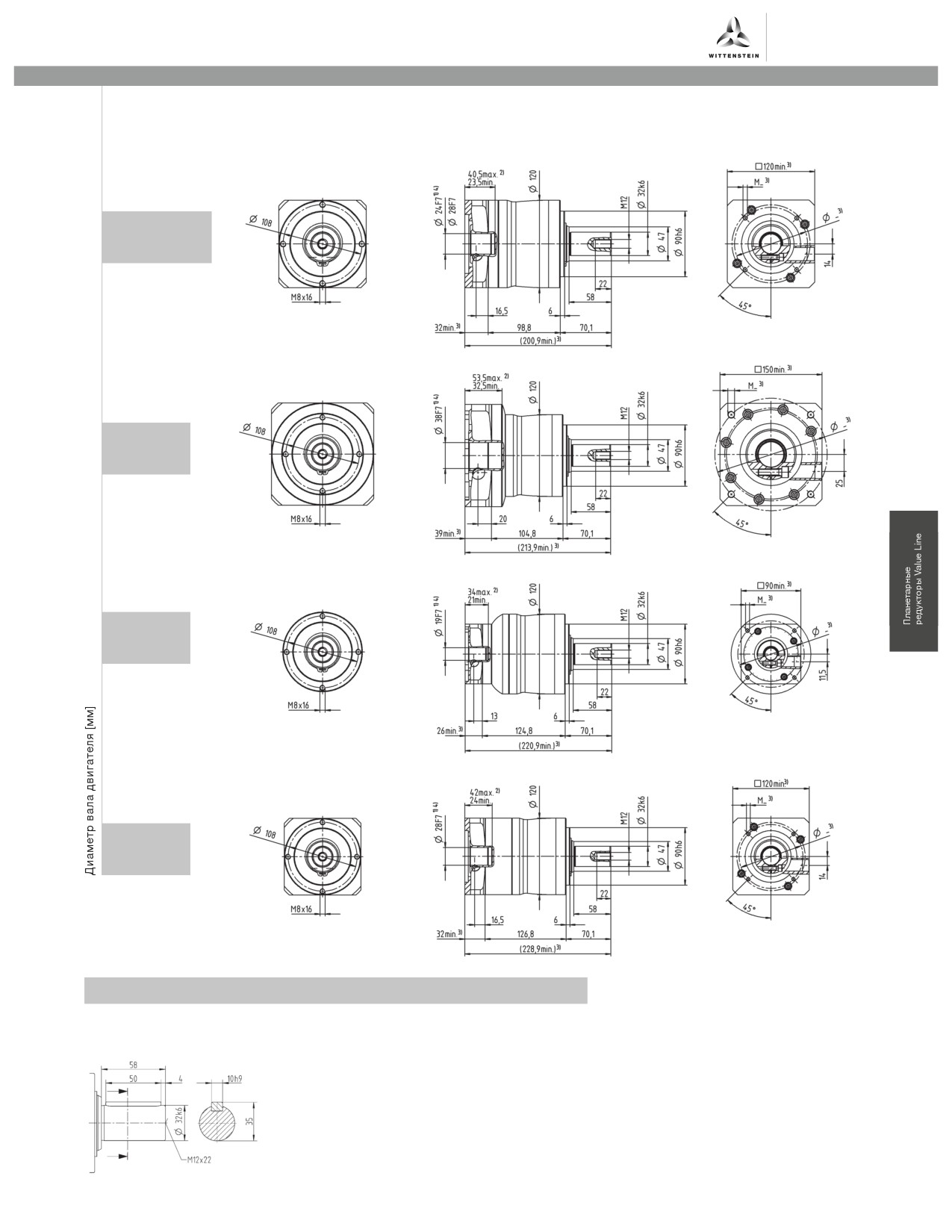

110
alpha
1-ступен-
чатый
до 11 4) (B) 5)
Диам. зажим.
втулки
до 14 4) (C)
Диам. зажим.
втулки

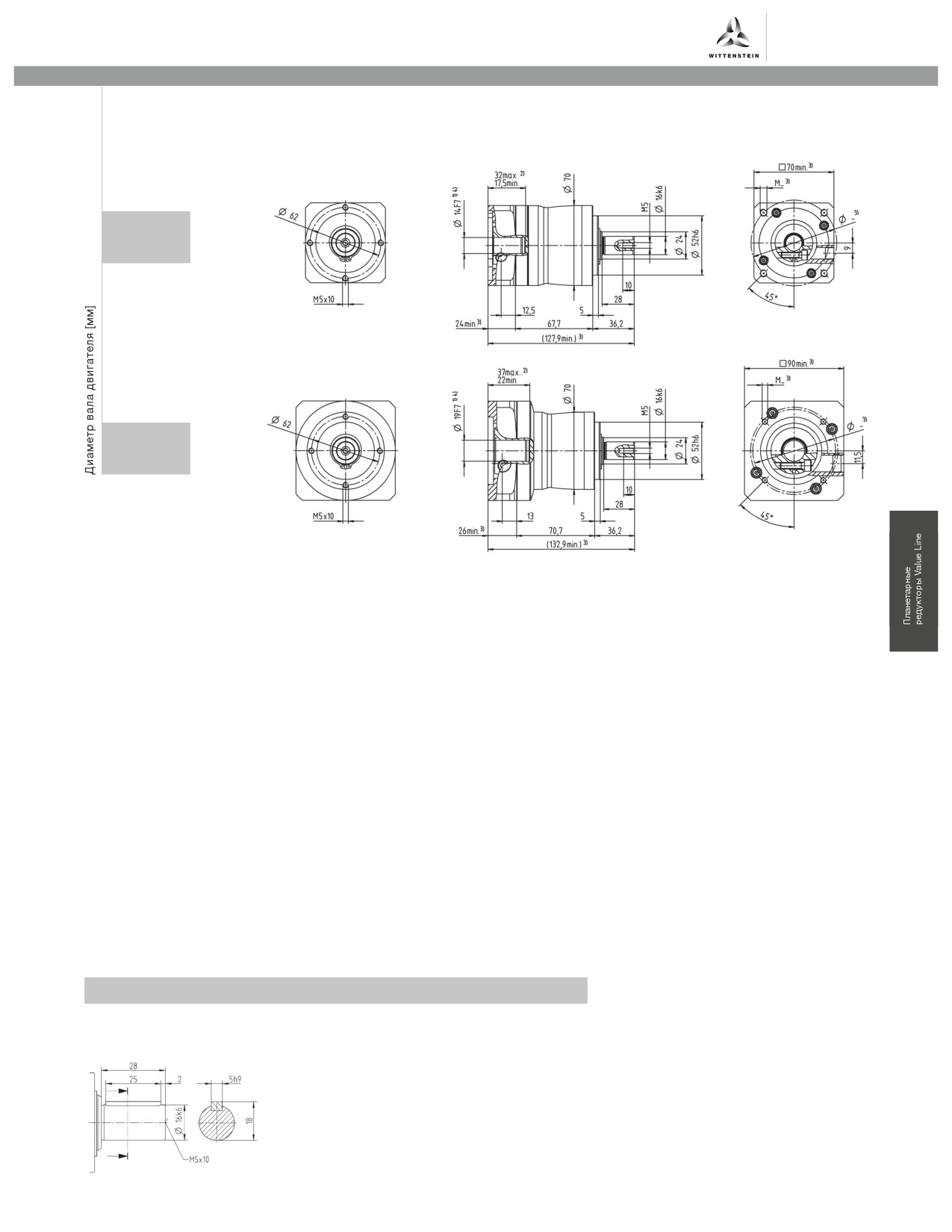

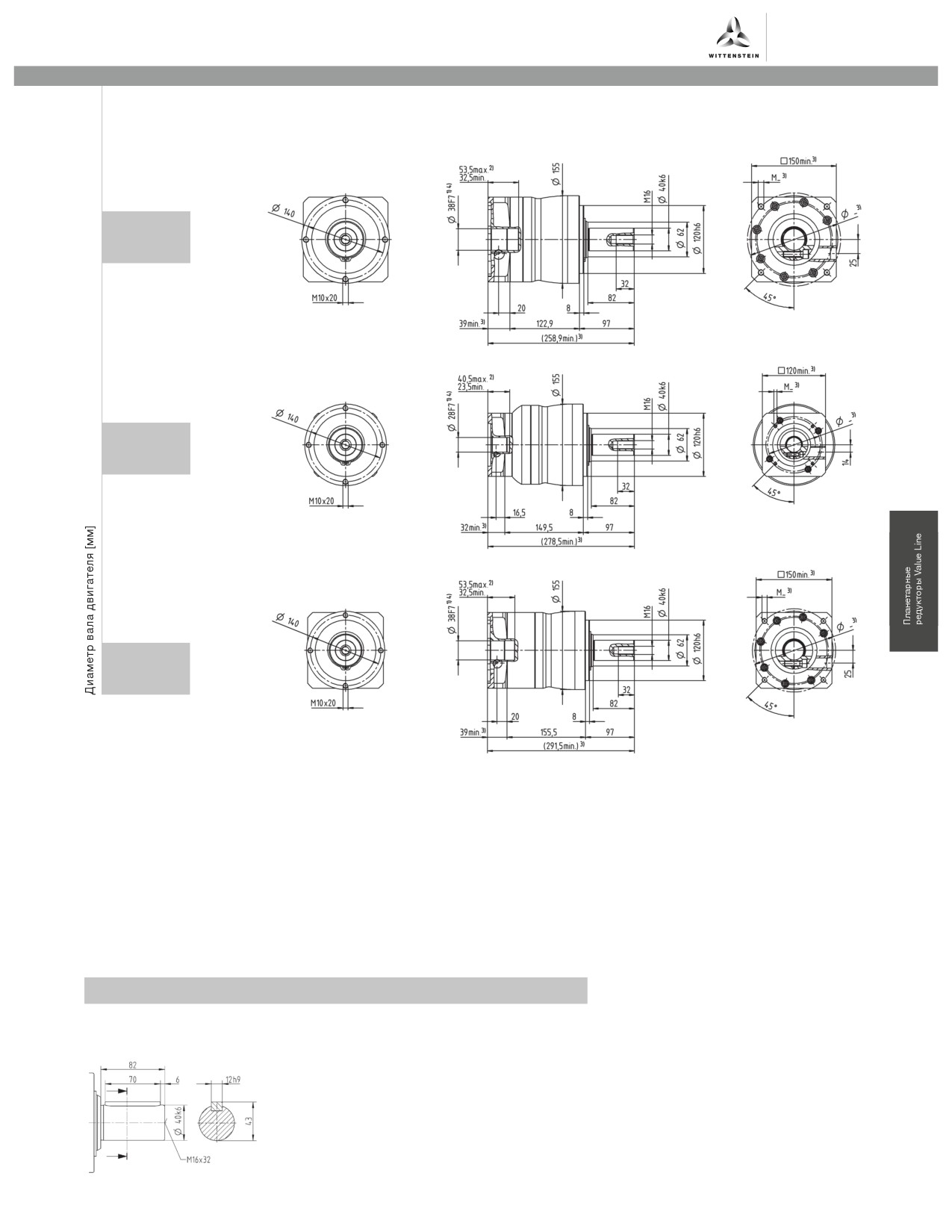

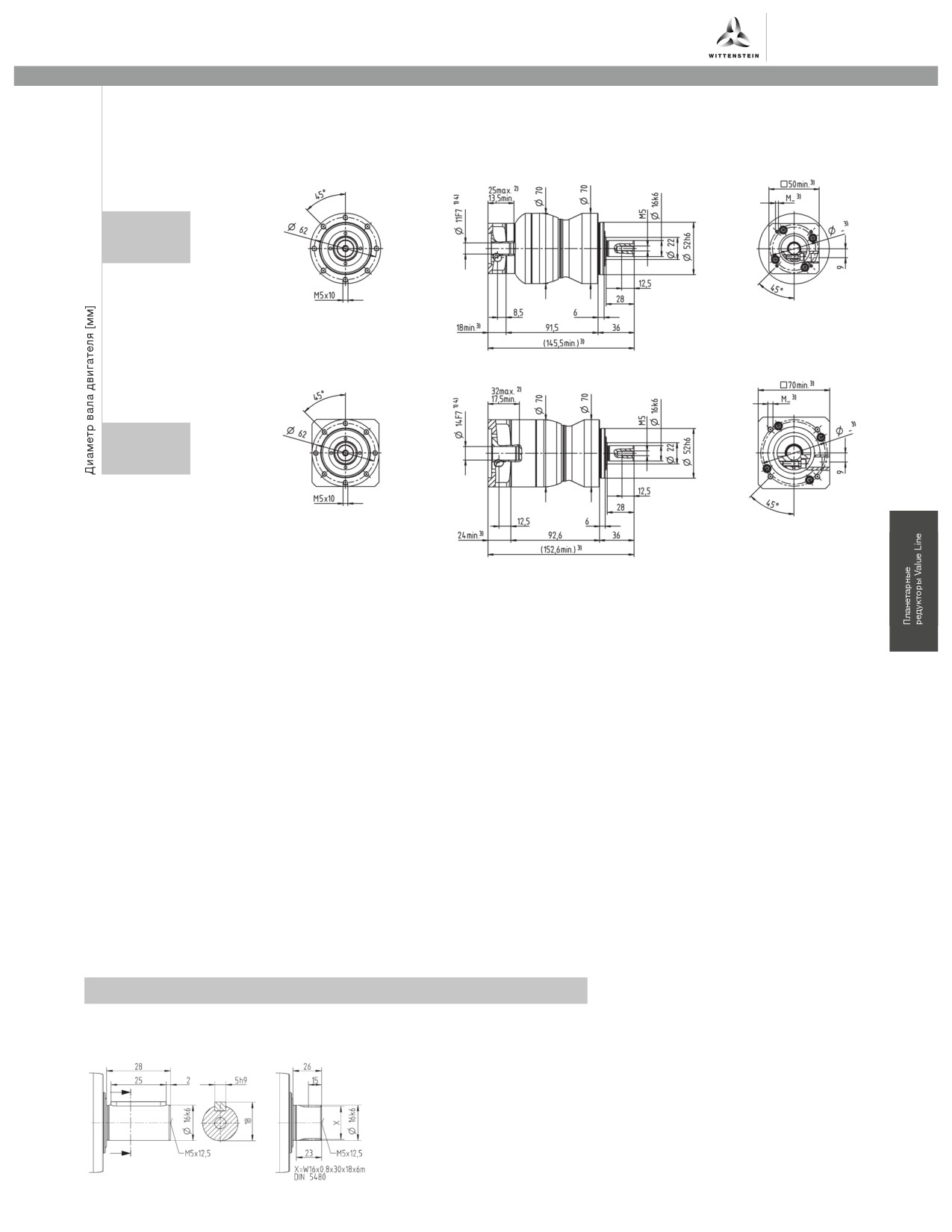

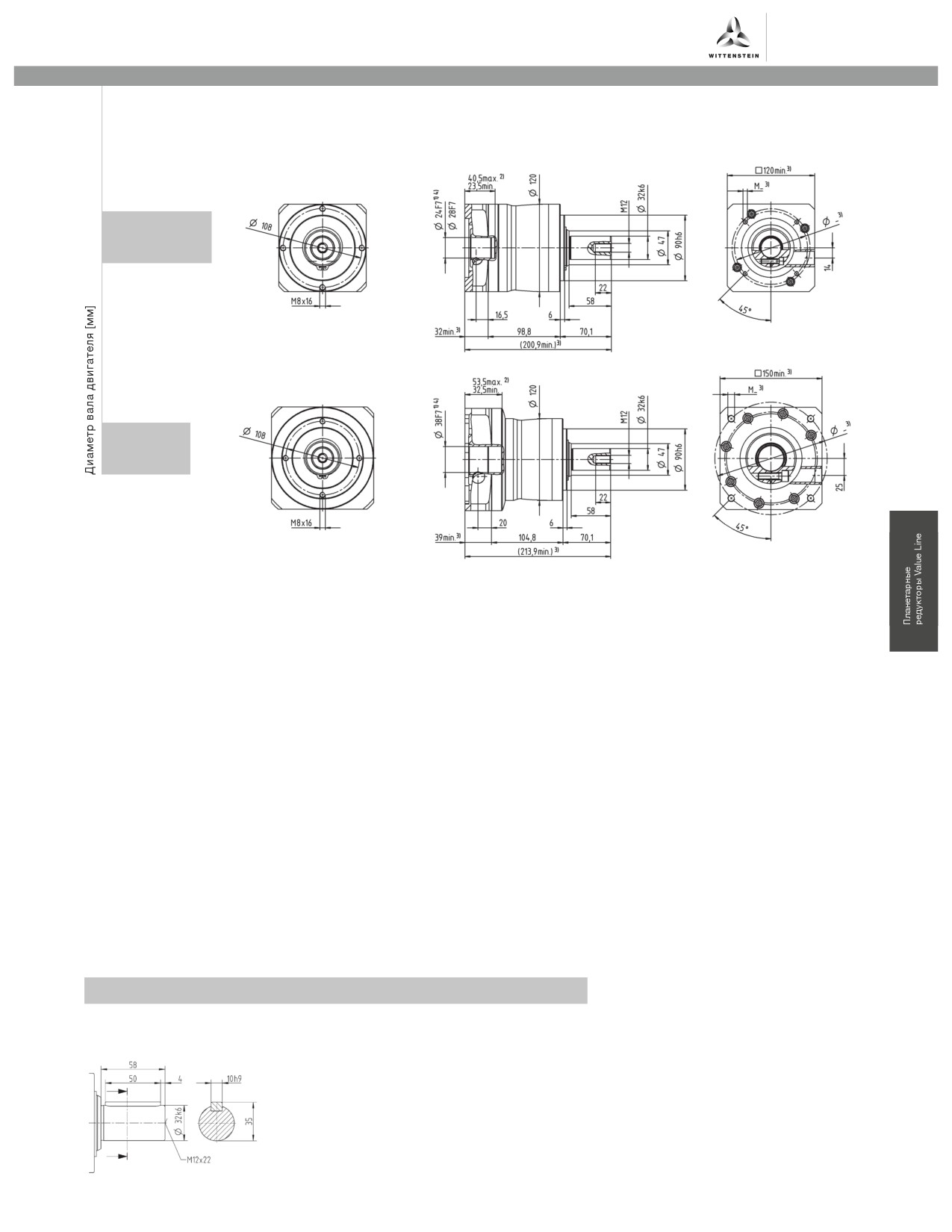

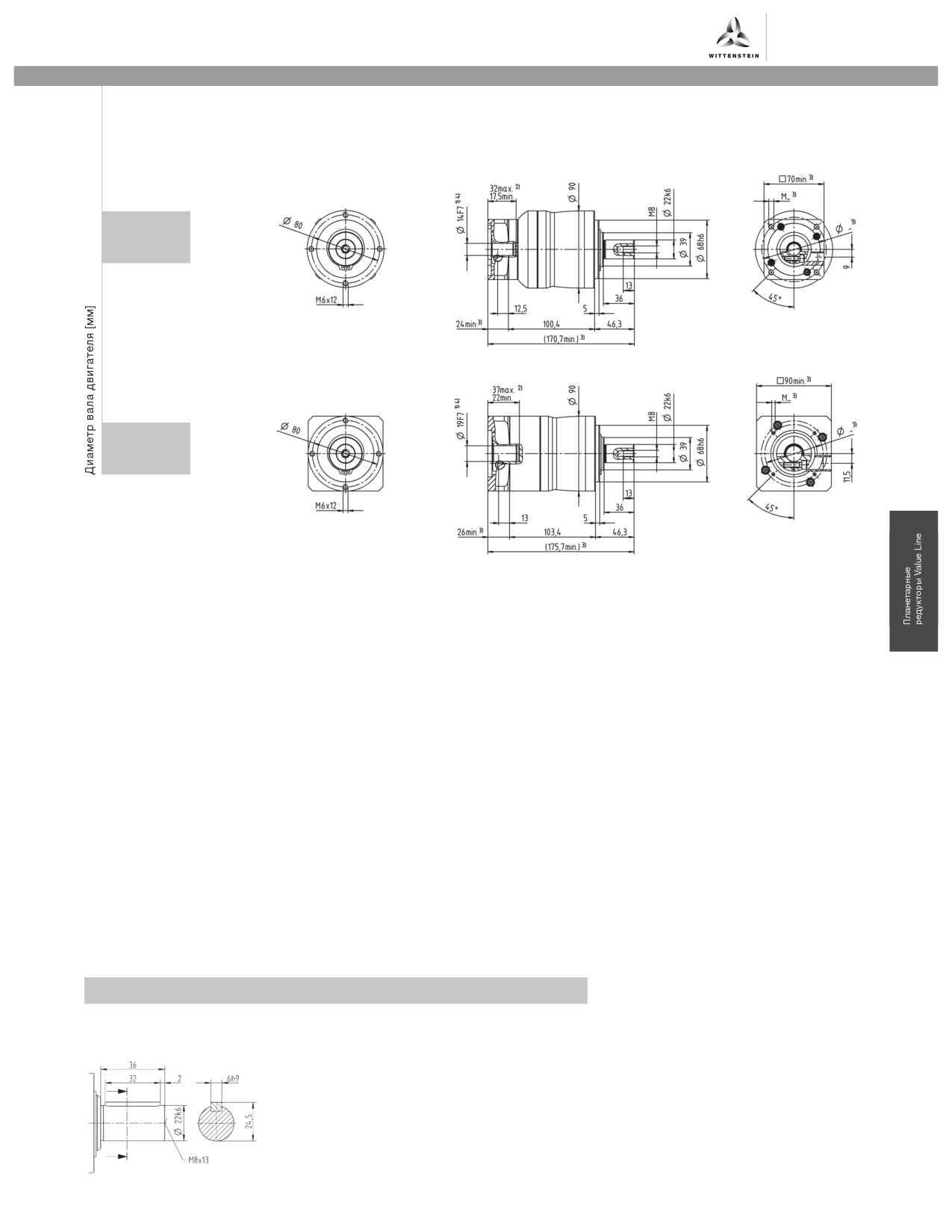

Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
111
NP 005 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
16
20
25
28
35
40
50
64
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
18
18
22
18
22
18
22
21
22
21
Макс. момент ускорения e)
T
Н·м
11
11
14
11
14
11
14
13
14
13
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
26
26
26
26
26
26
26
26
26
26
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
4000
4000
4000
4300
4300
4600
4600
4400
4600
4600
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
Средний момент холостого хода b)
T
Н·м
0,11
0,1
0,1
0,09
0,09
0,08
0,08
0,08
0,08
0,08
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 13
Н·м/
Жесткость на кручение b)
1,2
1,2
1,2
1,2
1,2
1,2
1,2
0,85
1,2
0,85
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
700
Макс. поперечная сила c)
F
Н
800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
23
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
0,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 58
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0005BA012,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 004,000 - 012,700
со стороны применения
Z
8
J1
kgcm2
0,03
0,03
0,03
0,03
0,03
0,03
0,02
0,02
0,02
0,02
Момент инерции масс
A
9
J1
kgcm2
0,03
0,03
0,02
0,03
0,03
0,03
0,02
0,02
0,02
0,02
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
B
11
J1
kgcm2
0,05
0,05
0,04
0,05
0,04
0,04
0,04
0,04
0,04
0,04
C
14
J1
kgcm2
0,13
0,13
0,13
0,13
0,13
0,13
0,13
0,13
0,13
0,13
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал

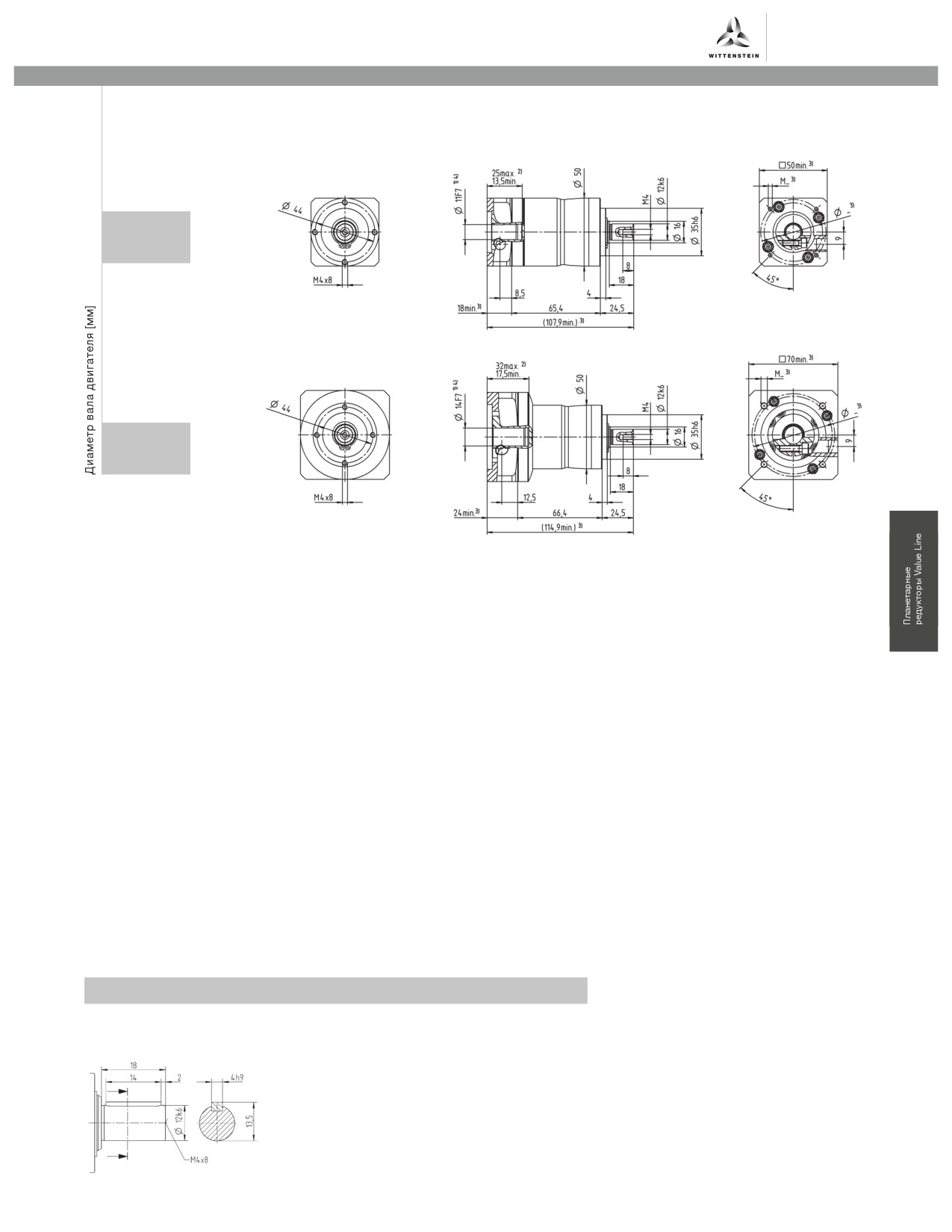

112
alpha
2-ступен-
чатый
до 11 4) (B) 5)
Диам. зажим.
втулки
до 14 4) (C)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
113
NP 015 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
51
56
64
64
56
56
Макс. момент ускорения e)
T
Н·м
32
35
40
40
35
35
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
80
80
80
80
80
80
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3300
3500
3700
4000
4100
4300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
8000
8000
8000
8000
8000
8000
Средний момент холостого хода b)
T
Н·м
0,24
0,2
0,17
0,14
0,13
0,12
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
Н·м/
Жесткость на кручение b)
3,3
3,3
3,3
3,3
2,8
2,8
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1550
Макс. поперечная сила c)
F
Н
1700
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
72
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 59
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA016,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
A
9
J1
kgcm2
0,22
0,18
0,16
0,14
0,14
0,13
B
11
J1
kgcm2
0,24
0,19
0,18
0,16
0,15
0,15
Момент инерции масс
(применительно ко входу редуктора)
C
14
J1
kgcm2
0,32
0,27
0,25
0,23
0,23
0,22
Диаметр зажимной втулки [мм]
D
16
J1
kgcm2
0,45
0,4
0,38
0,36
0,36
0,35
E
19
J1
kgcm2
0,53
0,48
0,46
0,44
0,44
0,43
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
114
alpha
1-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
115
NP 015 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
12
15
16
20
25
28
30
32
35
40
50
64
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
51
51
56
56
64
56
51
56
64
56
64
56
64
56
Макс. момент ускорения e)
T
Н·м
32
32
35
35
40
35
32
35
40
35
40
35
40
35
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
80
80
80
80
80
80
80
80
80
80
80
80
80
80
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3800
4000
3800
4000
4000
4300
4600
4400
4300
4600
4600
4400
4600
4600
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
Средний момент холостого хода b)
T
Н·м
0,13
0,11
0,12
0,11
0,1
0,09
0,09
0,09
0,09
0,08
0,08
0,08
0,08
0,08
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 10
Н·м/
Жесткость на кручение b)
3,3
3,3
3,3
3,3
3,3
3,3
4
3,3
3,3
3,3
3,3
2,8
3,3
2,8
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1550
Макс. поперечная сила c)
F
Н
1700
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
72
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 58
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA016,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Z
8
J1
kgcm2
0,04
0,04
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,02
0,02
0,02
0,02
Момент инерции масс
A
9
J1
kgcm2
0,04
0,04
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,02
0,02
0,02
0,02
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
B
11
J1
kgcm2
0,06
0,05
0,05
0,05
0,05
0,05
0,05
0,05
0,04
0,05
0,04
0,04
0,04
0,04
C
14
J1
kgcm2
0,14
0,14
0,14
0,13
0,13
0,13
0,14
0,13
0,13
0,13
0,13
0,13
0,13
0,13
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
116
alpha
2-ступен-
чатый
до 11 4) (B) 5)
Диам. зажим.
втулки
до 14 4) (C)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
117
NP 025 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
128
152
160
160
144
144
Макс. момент ускорения e)
T
Н·м
80
95
100
100
90
90
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
190
190
190
190
190
190
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3100
3300
3400
3600
3700
3900
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
0,38
0,31
0,26
0,21
0,19
0,17
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
Н·м/
Жесткость на кручение b)
9,5
9,5
9,5
9,5
8,5
8,5
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1900
Макс. поперечная сила c)
F
Н
2800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
137
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
3,8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 61
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA022,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
C
14
J1
kgcm2
0,57
0,46
0,37
0,3
0,27
0,25
D
16
J1
kgcm2
0,71
0,61
0,52
0,43
0,42
0,4
Момент инерции масс
(применительно ко входу редуктора)
E
19
J1
kgcm2
0,8
0,7
0,61
0,53
0,51
0,49
Диаметр зажимной втулки [мм]
G
24
J1
kgcm2
1,8
1,7
1,6
1,6
1,5
1,5
H
28
J1
kgcm2
1,5
1,4
1,3
1,3
1,2
1,2
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
118
alpha
1-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 28 4) (H)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
119
NP 025 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
32
35
40
50
64
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
128
128
128
152
152
160
152
128
152
160
152
160
144
160
144
Макс. момент ускорения e)
T
Н·м
80
80
80
95
95
100
95
80
95
100
95
100
90
100
90
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
190
190
190
190
190
190
190
190
190
190
190
190
190
190
190
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3300
3500
3700
3500
3700
3700
4000
4300
4100
4000
4300
4300
4100
4300
4300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
Средний момент холостого хода b)
T
Н·м
0,22
0,18
0,16
0,16
0,15
0,14
0,12
0,12
0,12
0,12
0,11
0,1
0,1
0,1
0,09
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 10
Н·м/
Жесткость на кручение b)
9,5
9,5
9,5
9,5
9,5
9,5
9,5
9,5
9,5
9,5
9,5
9,5
8,5
9,5
8,5
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1900
Макс. поперечная сила c)
F
Н
2800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
137
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
4,1
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 59
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA022,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
A
9
J1
kgcm2
0,26
0,22
0,21
0,21
0,2
0,2
0,19
0,19
0,19
0,19
0,19
0,19
0,19
0,19
0,19
B
11
J1
kgcm2
0,28
0,24
0,23
0,23
0,22
0,22
0,21
0,21
0,21
0,21
0,21
0,21
0,21
0,21
0,21
Момент инерции масс
(применительно ко входу редуктора)
C
14
J1
kgcm2
0,35
0,31
0,3
0,3
0,3
0,29
0,29
0,28
0,28
0,28
0,28
0,28
0,28
0,28
0,28
Диаметр зажимной втулки [мм]
D
16
J1
kgcm2
0,48
0,44
0,43
0,43
0,42
0,42
0,41
0,41
0,41
0,41
0,41
0,41
0,41
0,41
0,41
E
19
J1
kgcm2
0,56
0,52
0,51
0,51
0,51
0,5
0,5
0,5
0,5
0,5
0,49
0,49
0,49
0,49
0,49
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
120
alpha
2-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
121
NP 035 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
320
408
400
400
352
352
Макс. момент ускорения e)
T
Н·м
200
255
250
250
220
220
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
500
500
500
500
500
500
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2300
2500
2600
2800
2900
3000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
6000
6000
6000
6000
6000
6000
Средний момент холостого хода b)
T
Н·м
1
0,85
0,76
0,66
0,63
0,58
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
Н·м/
Жесткость на кручение b)
22
25
25
25
22
22
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
4000
Макс. поперечная сила c)
F
Н
5000
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
345
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
9,4
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 65
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0150BA032,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
E
19
J1
kgcm2
2,6
1,7
1,4
1
1
0,9
G
24
J1
kgcm2
3,4
2,5
2,2
1,8
1,7
1,7
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm2
3,1
2,2
1,9
1,5
1,4
1,4
Диаметр зажимной втулки [мм]
I
32
J1
kgcm2
7,2
6,3
5,9
5,6
5,5
5,4
K
38
J1
kgcm2
8,3
7,4
7,1
6,8
6,7
6,6
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
122
alpha
1-ступен-
чатый
до 24/28 4) (G 5)/H)
Диам. зажим.
втулки
до 38 4) (K)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
123
NP 035 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
32
35
40
50
64
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
320
320
320
408
408
400
408
320
408
400
408
400
352
400
352
Макс. момент ускорения e)
T
Н·м
200
200
200
255
255
250
255
200
255
250
255
250
220
250
220
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3100
3300
3400
3300
3400
3400
3600
3900
3700
3600
3900
3900
3700
3900
3900
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
0,45
0,36
0,3
0,32
0,27
0,25
0,22
0,19
0,2
0,2
0,18
0,17
0,17
0,16
0,15
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 10
Н·м/
Жесткость на кручение b)
22
22
22
25
25
25
25
22
25
25
25
25
22
25
22
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
4000
Макс. поперечная сила c)
F
Н
5000
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
345
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
9,8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 61
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0150BA032,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
C
14
J1
kgcm2
0,61
0,6
0,6
0,43
0,42
0,36
0,37
0,52
0,38
0,32
0,36
0,31
0,26
0,27
0,24
D
16
J1
kgcm2
0,76
0,75
0,75
0,58
0,57
0,5
0,5
0,67
0,52
0,45
0,51
0,46
0,4
0,41
0,39
Момент инерции масс
(применительно ко входу редуктора)
E
19
J1
kgcm2
0,85
0,83
0,83
0,67
0,66
0,59
0,6
0,75
0,61
0,55
0,6
0,54
0,49
0,5
0,48
Диаметр зажимной втулки [мм]
G
24
J1
kgcm2
1,9
1,9
1,9
1,7
1,7
1,6
1,6
1,8
1,6
1,6
1,6
1,6
1,5
1,5
1,5
H
28
J1
kgcm2
1,6
1,6
1,6
1,4
1,4
1,3
1,3
1,5
1,4
1,3
1,3
1,3
1,2
1,2
1,2
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
124
alpha
2-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 28 4) (H)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
125
NP 045 MF 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
5
8
10
25
32
50
64
100
Макс. крутящий момент a) b) e)
T2α
Н·м
800
640
640
700
640
700
640
640
Макс. момент ускорения e)
T
Н·м
500
400
400
500
400
500
400
400
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
1000
1000
1000
1000
1000
1000
1000
1000
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2000
2200
2300
2600
2500
3000
2900
3000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
4000
4000
4000
6000
6000
6000
6000
6000
Средний момент холостого хода b)
T
Н·м
2,4
2
1,9
0,8
0,68
0,6
0,6
0,55
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
55
44
44
55
55
55
44
44
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
6000
6000
Макс. поперечная сила c)
F
Н
8000
8000
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
704
704
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
19
20
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 68
≤ 65
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0300BA040,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 020,000 - 045,000
со стороны применения
E
19
J1
kgcm2
-
-
-
1,2
1,1
1,1
0,88
0,82
G
24
J1
kgcm2
-
-
-
2
1,9
1,8
1,7
1,6
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm2
-
-
-
1,7
1,6
1,5
1,4
1,3
Диаметр зажимной втулки [мм]
I
32
J1
kgcm2
-
-
-
5,8
5,7
5,6
5,4
5,4
K
38
J1
kgcm2
8,8
7,4
7,2
7
6,9
6,8
6,6
6,5
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
126
alpha
1-ступен-
чатый
до 38 4) (K) 5)
Диам. зажим.
втулки
2-ступен-
чатый
до 28 4) (H) 5)
Диам. зажим.
втулки
до 38 4) (K)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
127
NP 015 MA 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
12
15
16
20
28
30
40
Макс. крутящий момент a) b) e)
T2α
Н·м
80
67
62
67
67
67
67
62
67
Макс. момент ускорения e)
T
Н·м
55
42
39
42
42
42
42
39
42
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
80
80
80
80
80
80
80
80
80
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3300
3500
3800
4000
3800
4000
4300
4600
4600
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
8000
8000
10000
10000
10000
10000
10000
10000
10000
Средний момент холостого хода b)
T
Н·м
0,24
0,2
0,13
0,11
0,12
0,11
0,09
0,09
0,08
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
4
4
4
4
4
4
4
4
4
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1550
1550
Макс. поперечная сила c)
F
Н
1700
1700
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
72
72
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
1,9
1,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 59
≤ 58
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA016,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Z
8
J1
kgcm2
-
-
0,04
0,04
0,03
0,03
0,03
0,03
0,03
A
9
J1
kgcm2
0,22
0,18
0,04
0,04
0,03
0,03
0,03
0,03
0,03
Момент инерции масс
B
11
J1
kgcm2
0,24
0,19
0,06
0,05
0,05
0,05
0,05
0,05
0,05
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
C
14
J1
kgcm2
0,32
0,27
0,14
0,14
0,14
0,13
0,13
0,14
0,13
D
16
J1
kgcm2
0,45
0,4
-
-
-
-
-
-
-
E
19
J1
kgcm2
0,53
0,48
-
-
-
-
-
-
-
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
128
alpha
1-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
2-ступен-
чатый
до 11 4) (B) 5)
Диам. зажим.
втулки
до 14 4) (C)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
129
NP 025 MA 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
9
12
15
16
20
28
30
40
Макс. крутящий момент a) b) e)
T2α
Н·м
185
185
185
185
185
185
185
185
168
185
Макс. момент ускорения e)
T
Н·м
125
115
125
125
120
115
115
115
105
115
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
190
190
190
190
190
190
190
190
190
190
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3100
3300
3300
3500
3700
3500
3700
4000
4300
4300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
8000
8000
8000
8000
8000
8000
8000
8000
Средний момент холостого хода b)
T
Н·м
0,38
0,31
0,22
0,18
0,16
0,16
0,15
0,12
0,12
0,11
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
12
12
12
12
12
12
12
10
12
12
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1900
1900
Макс. поперечная сила c)
F
Н
2800
2800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
137
137
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
3,8
4,1
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 61
≤ 59
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA022,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
A
9
J1
kgcm2
-
-
0,26
0,22
0,21
0,21
0,2
0,19
0,19
0,19
B
11
J1
kgcm2
-
-
0,28
0,24
0,23
0,23
0,22
0,21
0,21
0,21
C
14
J1
kgcm2
0,57
0,46
0,35
0,31
0,3
0,3
0,3
0,29
0,28
0,28
Момент инерции масс
(применительно ко входу редуктора)
D
16
J1
kgcm2
0,71
0,61
0,48
0,44
0,43
0,43
0,42
0,41
0,41
0,41
Диаметр зажимной втулки [мм]
E
19
J1
kgcm2
0,8
0,7
0,56
0,52
0,51
0,51
0,51
0,5
0,5
0,49
G
24
J1
kgcm2
1,8
1,7
-
-
-
-
-
-
-
-
H
28
J1
kgcm2
1,5
1,4
-
-
-
-
-
-
-
-
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
130
alpha
1-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 28 4) (H)
Диам. зажим.
втулки
2-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
131
NP 035 MA 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
9
12
15
16
20
28
30
40
Макс. крутящий момент a) b) e)
T2α
Н·м
480
480
480
480
480
480
480
480
432
480
Макс. момент ускорения e)
T
Н·м
305
305
305
305
300
305
305
305
270
305
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
500
500
500
500
500
500
500
500
500
500
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2300
2500
3100
3300
3400
3300
3400
3600
3900
3900
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
6000
6000
7000
7000
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
1
0,85
0,45
0,36
0,3
0,32
0,27
0,22
0,19
0,18
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
≤ 10
Н·м/
Жесткость на кручение b)
30
30
30
30
30
30
30
30
30
30
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
4000
4000
Макс. поперечная сила c)
F
Н
5000
5000
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
345
345
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
9,4
9,8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 65
≤ 61
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0150BA032,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
C
14
J1
kgcm2
-
-
0,61
0,6
0,6
0,43
0,42
0,37
0,52
0,36
D
16
J1
kgcm2
-
-
0,76
0,75
0,75
0,58
0,57
0,5
0,67
0,51
E
19
J1
kgcm2
2,6
1,7
0,85
0,83
0,83
0,67
0,66
0,6
0,75
0,6
Момент инерции масс
(применительно ко входу редуктора)
G
24
J1
kgcm2
3,4
2,5
1,9
1,9
1,9
1,7
1,7
1,6
1,8
1,6
Диаметр зажимной втулки [мм]
H
28
J1
kgcm2
3,1
2,2
1,6
1,6
1,6
1,4
1,4
1,3
0,5
1,3
I
32
J1
kgcm2
7,2
6,3
-
-
-
-
-
-
-
-
K
38
J1
kgcm2
8,3
7,4
-
-
-
-
-
-
-
-
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
132
alpha
1-ступен-
чатый
до 24/28 4) (G 5)/H)
Диам. зажим.
втулки
до 38 4) (K)
Диам. зажим.
втулки
2-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 28 4) (H)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
133
NPL 015 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
51
56
64
64
56
56
Макс. момент ускорения e)
T
Н·м
32
35
40
40
35
35
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
80
80
80
80
80
80
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2900
3100
3300
3600
3600
3800
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
8000
8000
8000
8000
8000
8000
Средний момент холостого хода b)
T
Н·м
0,92
0,74
0,62
0,51
0,47
0,41
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
Н·м/
Жесткость на кручение b)
3,3
3,3
3,3
3,3
2,8
2,8
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2400
Макс. поперечная сила c)
F
Н
2800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
152
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 59
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA016,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
A
9
J1
kgcm2
0,25
0,19
0,17
0,14
0,14
0,13
B
11
J1
kgcm2
0,26
0,21
0,18
0,16
0,16
0,15
Момент инерции масс
(применительно ко входу редуктора)
C
14
J1
kgcm2
0,34
0,28
0,26
0,24
0,23
0,23
Диаметр зажимной втулки [мм]
D
16
J1
kgcm2
0,47
0,41
0,39
0,36
0,36
0,35
E
19
J1
kgcm2
0,55
0,49
0,47
0,45
0,44
0,44
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
134
alpha
1-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
135
NPL 015 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
12
15
16
20
25
28
30
32
35
40
50
64
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
51
51
56
56
64
56
51
56
64
56
64
56
64
56
Макс. момент ускорения e)
T
Н·м
32
32
35
35
40
35
32
35
40
35
40
35
40
35
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
80
80
80
80
80
80
80
80
80
80
80
80
80
80
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3800
4000
3800
4000
4000
4300
4600
4400
4300
4600
4600
4400
4600
4600
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
Средний момент холостого хода b)
T
Н·м
0,34
0,29
0,29
0,25
0,23
0,21
0,21
0,2
0,2
0,19
0,17
0,17
0,16
0,15
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 10
Н·м/
Жесткость на кручение b)
3,3
3,3
3,3
3,3
3,3
3,3
3,3
3,3
3,3
3,3
3,3
2,8
3,3
2,8
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2400
Макс. поперечная сила c)
F
Н
2800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
152
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
2
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 58
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA016,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Z
8
J1
kgcm2
0,04
0,04
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,02
0,02
0,02
0,02
Момент инерции масс
A
9
J1
kgcm2
0,04
0,04
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,02
0,02
0,02
0,02
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
B
11
J1
kgcm2
0,06
0,06
0,05
0,05
0,05
0,05
0,05
0,05
0,04
0,05
0,04
0,04
0,04
0,04
C
14
J1
kgcm2
0,14
0,14
0,14
0,13
0,13
0,13
0,14
0,13
0,13
0,13
0,13
0,13
0,13
0,13
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
136
alpha
2-ступен-
чатый
до 11 4) (B) 5)
Диам. зажим.
втулки
до 14 4) (C)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
137
NPL 025 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
128
152
160
160
144
144
Макс. момент ускорения e)
T
Н·м
80
95
100
100
90
90
(макс. 1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
190
190
190
190
190
190
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2700
2900
3000
3200
3300
3500
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
1,8
1,5
1,3
1,1
1
0,94
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 8
Н·м/
Жесткость на кручение b)
9,5
9,5
9,5
9,5
8,5
8,5
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
3350
Макс. поперечная сила c)
F
Н
4200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
236
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
3,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 61
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Муфта из эластомера
ELC-0060BA022,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
C
14
J1
kgcm2
0,58
0,47
0,38
0,3
0,28
0,26
D
16
J1
kgcm2
0,73
0,62
0,53
0,43
0,42
0,4
Момент инерции масс
(применительно ко входу редуктора)
E
19
J1
kgcm2
0,81
0,71
0,61
0,53
0,51
0,49
Диаметр зажимной втулки [мм]
G
24
J1
kgcm2
1,8
1,7
1,6
1,6
1,5
1,5
H
28
J1
kgcm2
1,6
1,4
1,4
1,3
1,3
1,2
Для детального подбора, пожалуйста, используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
138
содержание .. 1 2 ..
//////////////////////////////////////////
