Гипоидные редукторы HG+ / SK+ / SPK+ TK+ / TPK+ / TPK+ HIGH TORQUE / Точные и высокодинамичные. Каталог

SPK⁺ 140 MF 2-ступенчатый

2-ступенчатый

Передаточное отношение

100

Макс. крутящий момент^{a) b) e)}

T_2α

Н·м

816

1020

825

500

625

720

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

680

792

500

625

792

636

Номинальный крутящий момент

T_2N

Н·м

360

320

360

220

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b) e)}

T_2Not

Н·м

880

1040

1300

1350

1000

1250

1350

1250

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

1900

2300

2600

2300

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

5500

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

3,5

4,7

3,3

3,6

3,1

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 4 / пониженный ≤ 2

Н·м/угл.

Жесткость на кручение ^b)

t21

мин

Maкс. осевое усилие ^c)

F_2AMax

9870

Макс. поперечная сила ^c)

9450

2QMax

Макс. опрокидывающий момент

M_2KMax

Н·м

952

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

дБ(А)

≤ 68

оборотов. Специфические для передаточного отношения

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BC2 - 00800AA - 040,000 - X

(рекомендованный тип продукта - проверьте подбор в cymex®)

Диаметр отверстия муфты

мм

X = 040,000 - 075,000

со стороны применения

J₁

кг·см²

4,68

3,82

3,75

3,31

3,68

2,97

2,8

2,79

2,78

2,77

Момент инерции масс

(применительно ко входу редуктора)

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

11,8

10,9

10,5

10,9

10,1

9,96

9,95

9,94

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % F_2QMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

^e) Гладкий вал

158

alpha

Вид A

2-ступен-

чатый

до 28 / 38 ⁴⁾ (H ⁵⁾ / K)

Диам. зажим.

втулки

Другие варианты выходных валов

Вал со шпонкой

Шлицевой вал (DIN 5480)

Вал под обжимную муфту

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

159

SPK⁺ 140 MF 3-ступенчатый

3-ступенчатый

Передаточное отношение

100

125

140

175

200

250

280

350

400

500

700

1000

Макс. крутящий момент^{a) b) e)}

T_2α

Н·м

816

1020

825

500

625

825

720

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

680

792

500

625

792

636

Номинальный крутящий момент

T_2N

Н·м

360

320

360

220

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b) e)}

T_2Not

Н·м

1040

880

1300

1350

1000

1250

1350

1250

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

3100

3500

3100

3500

4200

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

4500

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

1,1

0,9

0,75

0,6

0,45

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 4 / пониженный ≤ 2

Н·м/угл.

Жесткость на кручение ^b)

t21

мин

Maкс. осевое усилие ^c)

F_2AMax

9870

Макс. поперечная сила ^c)

9450

2QMax

Макс. опрокидывающий момент

M_2KMax

Н·м

952

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

20,7

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

дБ(А)

≤ 68

оборотов. Специфические для передаточного отношения

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BC2 - 00800AA - 040,000 - X

(рекомендованный тип продукта - проверьте подбор в cymex®)

Диаметр отверстия муфты

мм

X = 040,000 - 075,000

со стороны применения

J₁

кг·см²

1,01

0,76

0,88

0,85

0,76

0,75

0,7

0,69

0,7

0,69

Момент инерции масс

(применительно ко входу редуктора)

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

2,57

2,32

2,44

2,42

2,32

2,31

2,26

2,25

2,26

2,25

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % F_2QMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

^e) Гладкий вал

160

alpha

Вид A

3-ступен-

чатый

до 19 / 24 ⁴⁾ (E ⁵⁾ / G)

Диам. зажим.

втулки

Другие варианты выходных валов

Вал со шпонкой

Шлицевой вал (DIN 5480)

Вал под обжимную муфту

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

161

SPK⁺ 180 MF 2-ступенчатый

2-ступенчатый

Передаточное отношение

100

Макс. крутящий момент^{a) b) e)}

T_2α

Н·м

1440

1800

1936

840

1050

1470

1552

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

1200

1452

840

1050

1452

1164

Номинальный крутящий момент

T_2N

Н·м

750

640

750

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b) e)}

T_2Not

Н·м

1600

2000

2500

2750

1600

2000

2750

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

1600

1900

2100

1900

2100

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

5000

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

9,2

8,5

7,5

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 4 / пониженный ≤ 2

Н·м/угл.

Жесткость на кручение ^b)

t21

175

мин

Maкс. осевое усилие ^c)

F_2AMax

15570

Макс. поперечная сила ^c)

15400

2QMax

Макс. опрокидывающий момент

M_2KMax

Н·м

1600

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

дБ(А)

≤ 70

оборотов. Специфические для передаточного отношения

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BC2 - 01500AA - 055,000 - X

(рекомендованный тип продукта - проверьте подбор в cymex®)

Диаметр отверстия муфты

мм

X = 050,000 - 080,000

со стороны применения

Момент инерции масс

(применительно ко входу редуктора)

J₁

кг·см²

24,7

19,5

16,3

18,6

12,9

12,8

12,7

Диаметр отверстия зажимной втулки [мм]

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % F_2QMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

^e) Гладкий вал

162

alpha

Вид A

2-ступен-

чатый

до 38 ⁴⁾ (K) ⁵⁾

Диам. зажим.

втулки

Другие варианты выходных валов

Вал со шпонкой

Шлицевой вал (DIN 5480)

Вал под обжимную муфту

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

163

SPK⁺ 180 MF 3-ступенчатый

3-ступенчатый

Передаточное отношение

100

125

140

175

200

250

280

350

400

500

700

1000

Макс. крутящий момент^{a) b) e)}

T_2α

Н·м

1440

1800

1936

840

1050

1470

1552

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

1200

1452

840

1050

1452

1164

Номинальный крутящий момент

T_2N

Н·м

750

640

750

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b) e)}

T_2Not

Н·м

2000

1600

2500

2750

1600

2000

2750

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

2900

3200

2900

3200

3900

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

4500

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

1,6

1,2

0,8

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 4 / пониженный ≤ 2

Н·м/угл.

Жесткость на кручение ^b)

t21

175

мин

Maкс. осевое усилие ^c)

F_2AMax

15570

Макс. поперечная сила ^c)

15400

2QMax

Макс. опрокидывающий момент

M_2KMax

Н·м

1600

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

47,4

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

дБ(А)

≤ 70

оборотов. Специфические для передаточного отношения

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BC2 - 01500AA - 055,000 - X

(рекомендованный тип продукта - проверьте подбор в cymex®)

Диаметр отверстия муфты

мм

X = 050,000 - 080,000

со стороны применения

J₁

кг·см²

3,97

2,82

3,36

3,22

2,82

2,75

2,5

2,47

2,5

2,44

2,42

Момент инерции масс

(применительно ко входу редуктора)

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

10,9

9,74

10,3

10,1

9,74

9,66

9,41

9,38

9,41

9,38

9,33

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % F_2QMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

^e) Гладкий вал

164

alpha

Вид A

3-ступен-

чатый

до 24 / 38 ⁴⁾ (G ⁵⁾ / K)

Диам. зажим.

втулки

Другие варианты выходных валов

Вал со шпонкой

Шлицевой вал (DIN 5480)

Вал под обжимную муфту

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

165

SPK⁺ 210 MF 2-ступенчатый

2-ступенчатый

Передаточное отношение

100

Макс. крутящий момент^{a) b) e)}

T_2α

Н·м

3072

3840

1880

2350

3290

2800

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

2560

3000

2880

1880

2350

2880

2280

Номинальный крутящий момент

T_2N

Н·м

1500

1400

1500

1400

1500

1400

1000

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b) e)}

T_2Not

Н·м

3600

4200

5250

5900

3600

4500

5900

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

1500

1700

1900

1700

1900

1700

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

4500

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 4 / пониженный ≤ 2

Н·м/угл.

Жесткость на кручение ^b)

t21

300

мин

Maкс. осевое усилие ^c)

F_2AMax

30000

Макс. поперечная сила ^c)

21000

2QMax

Макс. опрокидывающий момент

M_2KMax

Н·м

3100

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

дБ(А)

≤ 71

оборотов. Специфические для передаточного отношения

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BC2 - 04000AA - 075,000 - X

(рекомендованный тип продукта - проверьте подбор в cymex®)

Диаметр отверстия муфты

мм

X = 050,000 - 090,000

со стороны применения

Момент инерции масс

(применительно ко входу редуктора)

J₁

кг·см²

78,8

54,6

43,4

51,5

42,2

30,2

29,8

Диаметр отверстия зажимной втулки [мм]

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % F_2QMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

^e) Гладкий вал

166

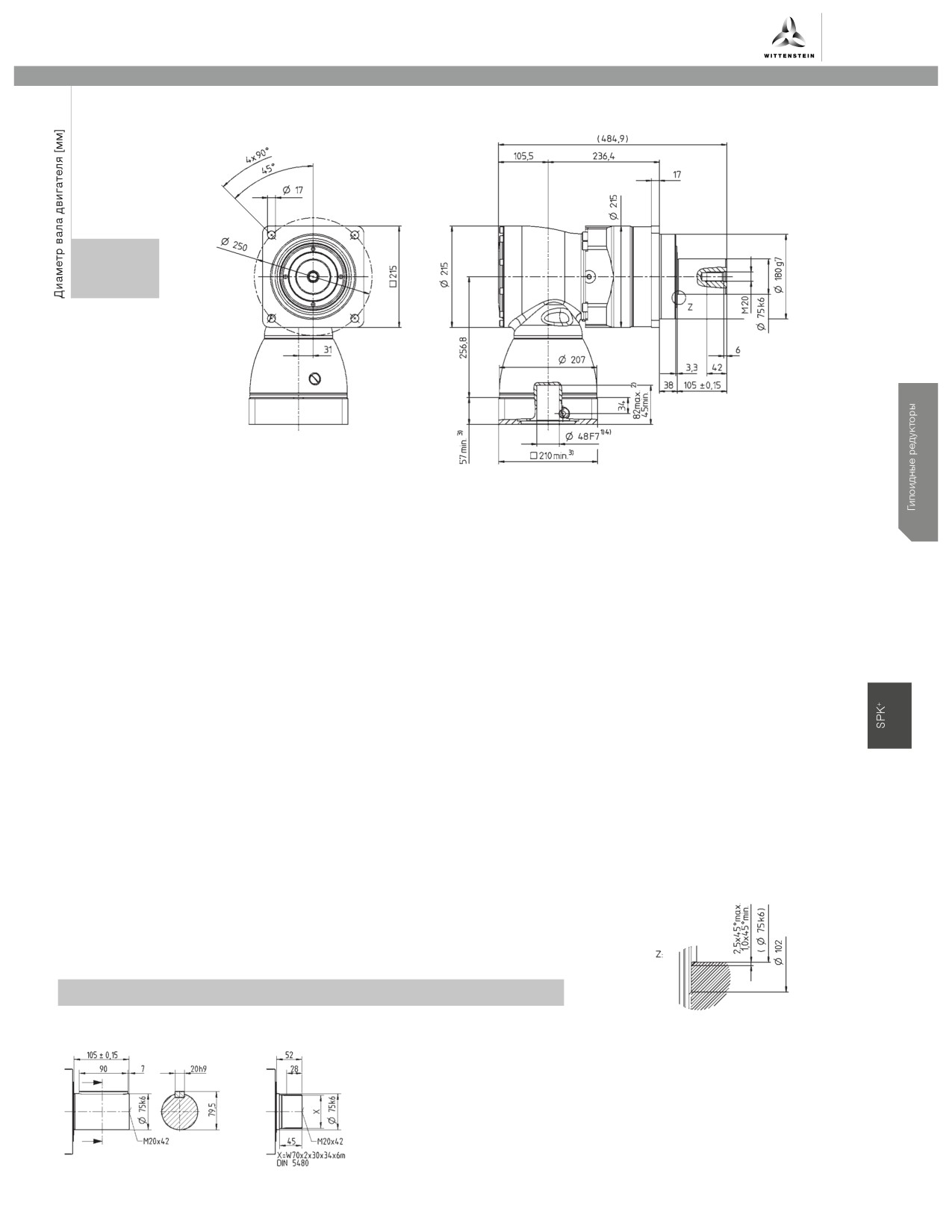

alpha

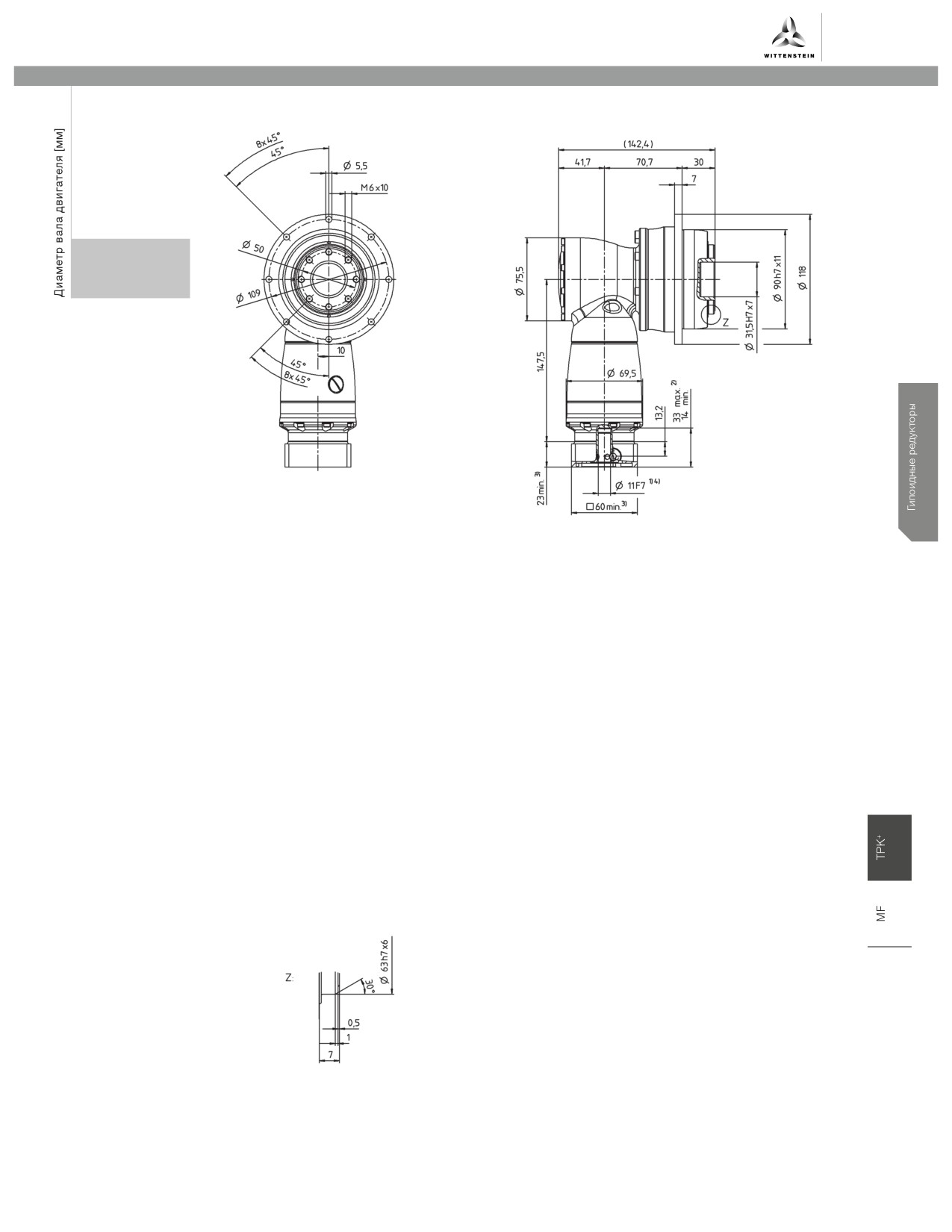

Вид A

2-ступен-

чатый

до 48 ⁴⁾ (M) ⁵⁾

Диам. зажим.

втулки

Другие варианты выходных валов

Вал со шпонкой

Шлицевой вал (DIN 5480)

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

167

SPK⁺ 210 MF 3-ступенчатый

3-ступенчатый

Передаточное отношение

100

125

140

175

200

250

280

350

400

500

700

1000

Макс. крутящий момент^{a) b) e)}

T_2α

Н·м

3072

3840

1880

2350

3290

2800

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

2560

3000

2880

1880

2350

2880

2280

Номинальный крутящий момент

T_2N

Н·м

1500

1400

1500

1400

1000

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b) e)}

T_2Not

Н·м

4200

3600

5250

5900

3600

4500

5900

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

2700

2900

2700

2900

3400

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

4000

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

4,8

2,4

3,8

3,4

2,6

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 4 / пониженный ≤ 2

Н·м/угл.

Жесткость на кручение ^b)

t21

300

мин

Maкс. осевое усилие ^c)

F_2AMax

30000

Макс. поперечная сила ^c)

21000

2QMax

Макс. опрокидывающий момент

M_2KMax

Н·м

3100

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

дБ(А)

≤ 71

оборотов. Специфические для передаточного отношения

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BC2 - 04000AA - 075,000 - X

(рекомендованный тип продукта - проверьте подбор в cymex®)

Диаметр отверстия муфты

мм

X = 050,000 - 090,000

со стороны применения

J₁

кг·см²

10,9

12,3

10,9

10,7

10,1

9,9

Момент инерции масс

(применительно ко входу редуктора)

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

28,7

25,6

27,1

26,7

25,6

24,8

24,7

24,8

24,7

24,6

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % F_2QMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

^e) Гладкий вал

168

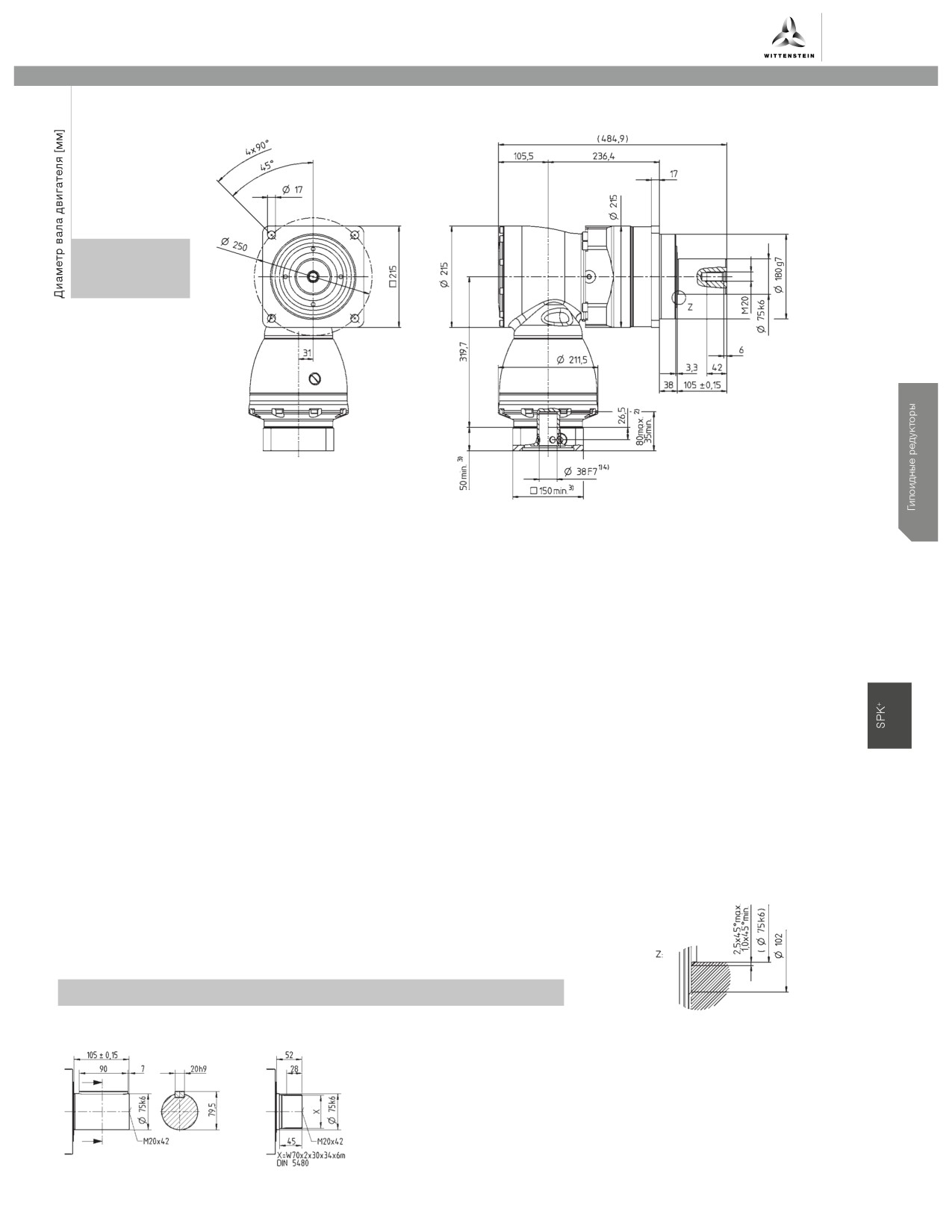

alpha

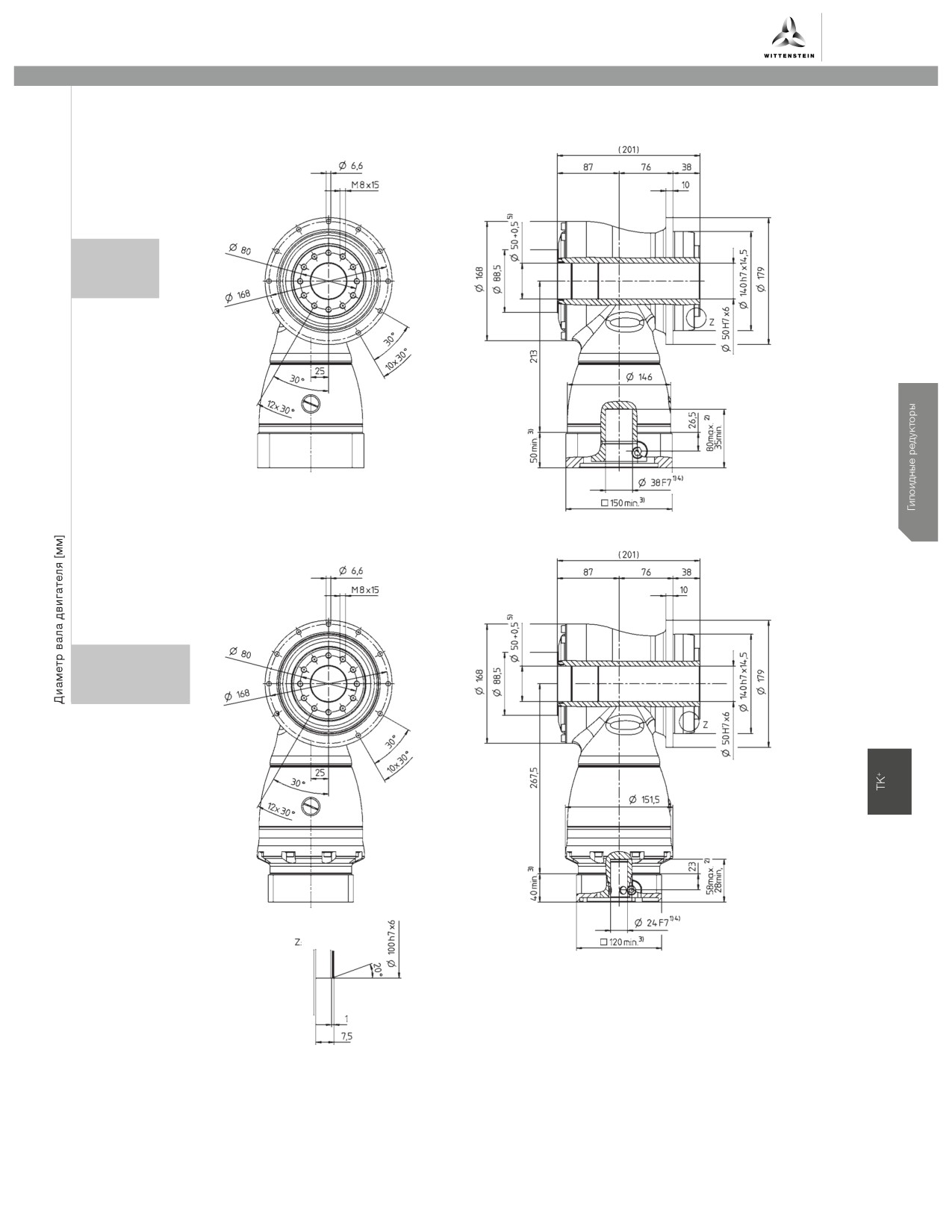

Вид A

3-ступен-

чатый

до 38 / 48 ⁴⁾ (K ⁵⁾ / M)

Диам. зажим.

втулки

Другие варианты выходных валов

Вал со шпонкой

Шлицевой вал (DIN 5480)

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

169

SPK⁺ 240 MF 3-ступенчатый

3-ступенчатый

Передаточное отношение

100

125

140

175

200

250

280

350

400

500

700

1000

Макс. крутящий момент^{a) b) e)}

T_2α

Н·м

5446

5700

5400

5700

4200

5250

5446

5700

5446

5700

3642

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

4800

5400

5000

5400

4200

5250

5400

4400

5160

4730

3642

Номинальный крутящий момент

T_2N

Н·м

2500

2300

1700

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b) e)}

T_2Not

Н·м

6400

8000

8500

8000

8500

6850

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

1800

1900

2100

1900

2100

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

5000

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

9,6

8,4

9,6

8,4

7,2

6,9

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 5,5 / пониженный ≤ 3,5

Н·м/угл.

Жесткость на кручение ^b)

t21

510

мин

Maкс. осевое усилие ^c)

F_2AMax

33000

Макс. поперечная сила ^c)

30000

2QMax

Макс. опрокидывающий момент

M_2KMax

Н·м

5000

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

дБ(А)

≤ 71

оборотов. Специфические для передаточного отношения

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BC2 - 06000AA - 085,000 - X

(рекомендованный тип продукта - проверьте подбор в cymex®)

Диаметр отверстия муфты

мм

X = 060,000 - 140,000

со стороны применения

Момент инерции масс

(применительно ко входу редуктора)

J₁

кг·см²

26,5

Диаметр отверстия зажимной втулки [мм]

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % F_2QMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

^e) Гладкий вал

170

alpha

Вид A

3-ступен-

чатый

до 38 ⁴⁾ (K) ⁵⁾

Диам. зажим.

втулки

Другие варианты выходных валов

Вал со шпонкой

Шлицевой вал (DIN 5480)

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

171

SPK⁺ 240 MF 4-ступенчатый i=144-1000

4-ступенчатый

Передаточное отношение

144

192

256

300

375

420

500

560

600

700

800

875

1000

Макс. крутящий момент^{a) b) e)}

T_2α

Н·м

5446

5700

5446

5700

5446

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

4800

5400

Номинальный крутящий момент

T_2N

Н·м

2500

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b) e)}

T_2Not

Н·м

6400

8000

8500

8000

8500

8000

8500

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

2700

2900

3200

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

4500

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

4,8

3,5

2,4

1,1

1,4

1,2

1,1

0,9

0,75

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 5,5 / пониженный ≤ 3,5

Н·м/угл.

Жесткость на кручение ^b)

t21

510

мин

Maкс. осевое усилие ^c)

F_2AMax

33000

Макс. поперечная сила ^c)

30000

2QMax

Макс. опрокидывающий момент

M_2KMax

Н·м

5000

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

дБ(А)

≤ 71

оборотов. Специфические для передаточного отношения

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BC2 - 06000AA - 085,000 - X

(рекомендованный тип продукта - проверьте подбор в cymex®)

Диаметр отверстия муфты

мм

X = 060,000 - 140,000

со стороны применения

J₁

кг·см²

5,96

4,3

3,9

3,32

3,31

2,8

3,18

2,8

2,49

2,73

2,49

2,73

2,46

Момент инерции масс

(применительно ко входу редуктора)

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

12,87

11,19

10,81

10,23

10,22

9,72

10,09

9,71

9,4

9,65

9,4

9,65

9,37

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % F_2QMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

^e) Гладкий вал

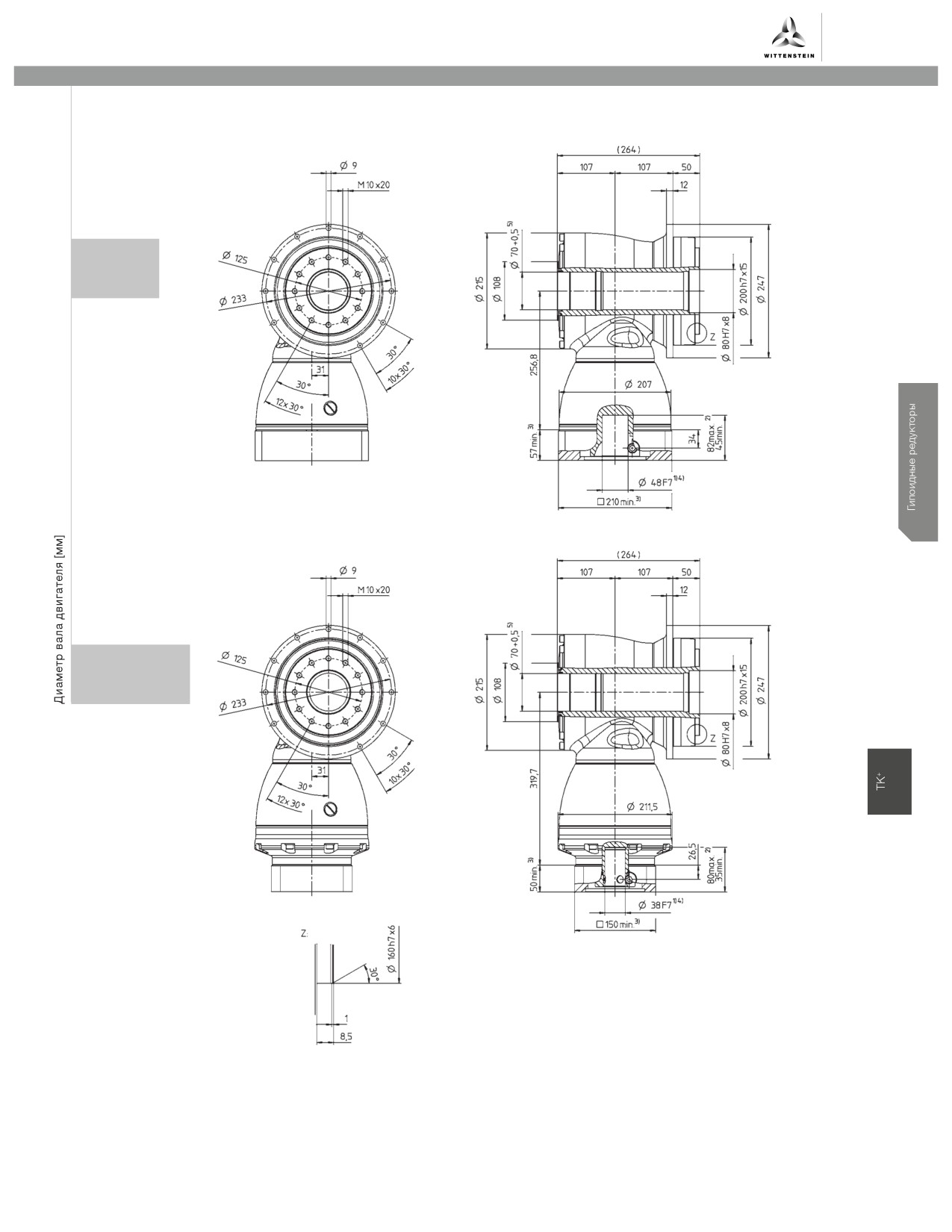

172

alpha

Вид A

4-ступен-

чатый

до 24 / 38 ⁴⁾ (G ⁵⁾ / K)

Диам. зажим.

втулки

Другие варианты выходных валов

Вал со шпонкой

Шлицевой вал (DIN 5480)

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

173

SPK⁺ 240 MF 4-ступенчатый i=1225-10000

4-ступенчатый

Передаточное отношение

1225

1400

1750

2000

2800

3500

5000

7000

10000

Макс. крутящий момент^{a) b) e)}

T_2α

Н·м

5700

4200

5446

5700

3642

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

5400

4200

5400

5160

4730

3642

Номинальный крутящий момент

T_2N

Н·м

2500

2300

1700

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b) e)}

T_2Not

Н·м

8500

8000

8500

6850

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

2900

3200

3900

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

4500

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

0,9

0,6

0,45

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 5,5 / пониженный ≤ 3,5

Н·м/угл.

Жесткость на кручение ^b)

t21

510

мин

Maкс. осевое усилие ^c)

F_2AMax

33000

Макс. поперечная сила ^c)

30000

2QMax

Макс. опрокидывающий момент

M_2KMax

Н·м

5000

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

дБ(А)

≤ 71

оборотов. Специфические для передаточного отношения

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BC2 - 06000AA - 085,000 - X

(рекомендованный тип продукта - проверьте подбор в cymex®)

Диаметр отверстия муфты

мм

X = 060,000 - 140,000

со стороны применения

J₁

кг·см²

2,73

2,49

2,46

2,42

Момент инерции масс

(применительно ко входу редуктора)

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

9,64

9,4

9,37

9,33

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % F_2QMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

^e) Гладкий вал

174

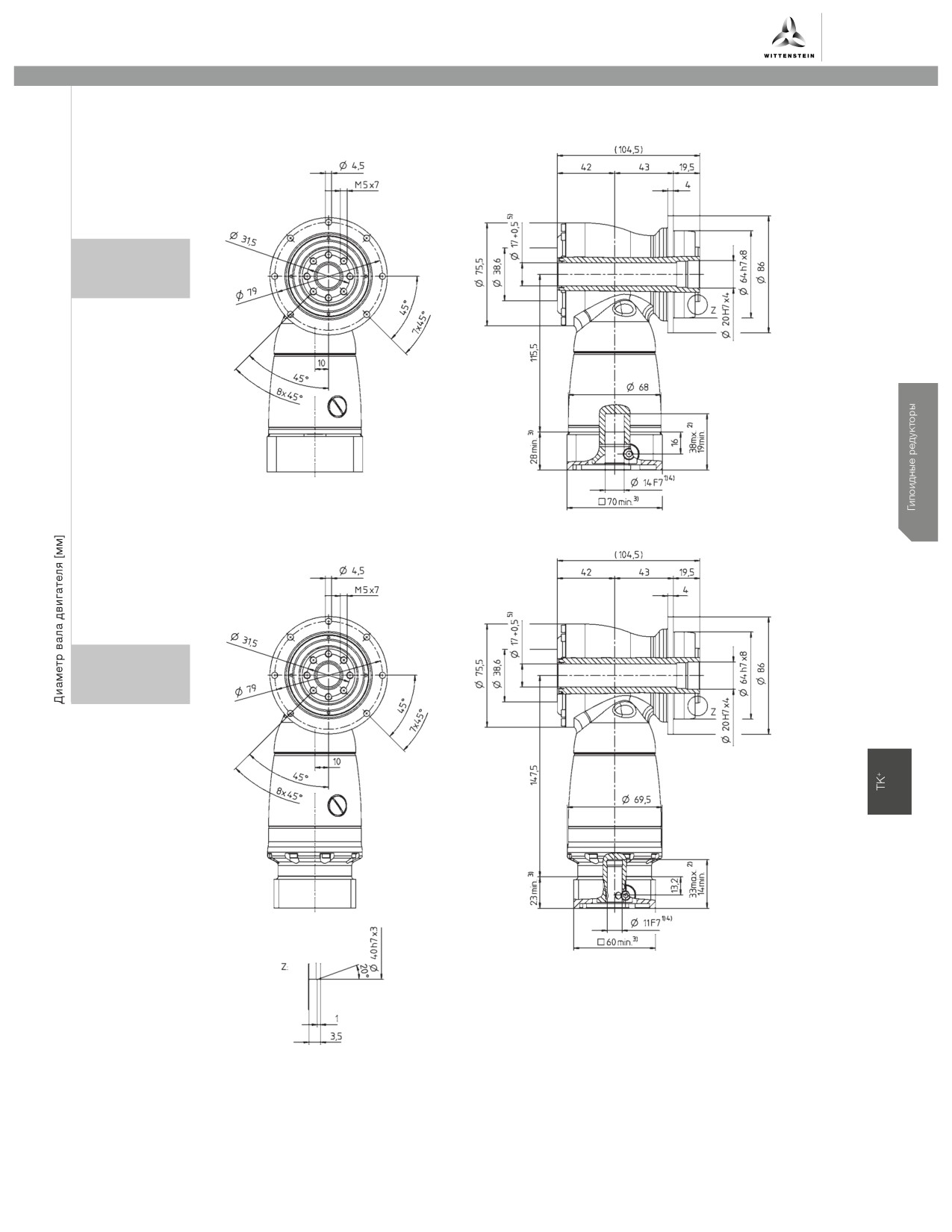

alpha

Вид A

4-ступен-

чатый

до 24 / 38 ⁴⁾ (G ⁵⁾ / K)

Диам. зажим.

втулки

Другие варианты выходных валов

Вал со шпонкой

Шлицевой вал (DIN 5480)

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

175

TK⁺ / TPK⁺ / TPK⁺ HIGH TORQUE — компактная

точность угловой передачи с выходным фланцем

Широкий ассортимент гипоидных редукторов с вы-

ходным фланцем, совместимым с фланцем TP⁺, и по-

лым валом. Редукторы TPK⁺ ⁄ TPK⁺ HIGH TORQUE

с планетарной ступенью особенно подходят для

высокоточных применений, требующих повышенной

мощности и жесткости на кручение.

TPK⁺

TK⁺/ TPK⁺/TK⁺HIGH TORQUE в сравнении

с промышленным стандартом

ɀɺɫɬɤɨɫɬɶ ɩɪɢ ɤɪɭɱɟɧɢɢ

[Н·м/угл. мин]

TK⁺

ɍɝɥɨɜɨɣ ɥɸɮɬ

ȼɧɟɲɧɢɟ

Отличительные особенности продукта

[угл. мин]

ɫɢɥɵ

[H]

Макс. угловой люфт

TK⁺

≤ 4 угл. мин (стандартный)

100%

TPK⁺

≤ 3,3 угл. мин (стандартный)

≤ 2 угл. мин (пониженный)

200%

Макс. угловой люфт

300%

TPK⁺ HIGH TORQUE ≤ 1,3 угл. мин (стандартный)

400%

Большое разнообразие передаточных чисел

= 3-10 000

ɍɪɨɜɟɧɶ ɲɭɦɚ ɩɪɢ ɪɚɛɨɬɟ

Ɇɚɤɫ ɦɨɦɟɧɬ ɭɫɤɨɪɟɧɢɹ

[дБ(А)]

[Н·м]

Переносимый высокий крутящий момент (MA)

TK⁺

TPK⁺

Гибкость благодаря разнообразным формам

TPK⁺HIGH TORQUE

выходного вала

ɂɧɞɭɫɬɪɢɚɥɶɧɵɣ ɫɬɚɧɞɚɪɬ

Также доступно в исполнении с полым валом

Другие исполнения редукторов

Устойчивый к коррозии дизайн, ATEX (TK⁺)

TK+ в устойчивом к коррозии дизайне

TPK⁺

с шестерней и зубчатой рейкой

176

TK⁺ 004 MF 1- / 2-ступенчатый

1-ступенчатый

2-ступенчатый

Передаточное отношение

100

Макс. крутящий момент^{a) b)}

T_2α

Н·м

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

Номинальный крутящий момент

T_2N

Н·м

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b)}

T_2Not

Н·м

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

2200

2400

2700

4400

4800

5500

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

7500

6000

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

1,9

1,8

1,4

1,5

1,4

0,2

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 5

Н·м/угл.

Жесткость на кручение ^b)

t21

2,6

2,8

2,6

2,3

2,8

2,6

2,3

мин

Maкс. осевое усилие ^c)

F_2AMax

2400

Макс. опрокидывающий момент

M_2KMax

Н·м

251

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

2,9

3,2

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

оборотов. Специфические для передаточного отношения

L_PA

дБ(А)

≤ 64

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

(рекомендованный тип продукта - проверьте подбор в cymex®)

BCT - 00015AAX - 031,500

Диаметр отверстия муфты

мм

X = 012,000 - 028,000

со стороны применения

J₁

кг·см²

0,09

0,07

0,06

Момент инерции масс

(применительно ко входу редуктора)

J₁

кг·см²

0,57

0,46

0,41

0,37

0,35

0,21

0,2

0,19

0,18

0,17

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

0,92

0,82

0,76

0,72

0,7

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % M_2KMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

178

alpha

Вид A

1-ступен-

чатый

до 14 / 19 ⁴⁾ (C ⁶⁾ / E)

Диам. зажим.

втулки

2-ступен-

чатый

до 11 / 14 ⁴⁾ (B ⁶⁾ / C)

Диам. зажим.

втулки

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Макс. диаметр изготовленного элемента — 16,8 мм

⁶⁾ Стандартный диаметр зажимной втулки

179

TK⁺ 010 MF 1- / 2-ступенчатый

1-ступенчатый

2-ступенчатый

Передаточное отношение

100

Макс. крутящий момент^{a) b)}

T_2α

Н·м

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

Номинальный крутящий момент

T_2N

Н·м

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b)}

T_2Not

Н·м

115

110

100

115

110

100

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

2100

2200

2500

3500

3800

4500

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

7500

6000

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

3,3

2,8

2,1

2,4

2,2

0,4

0,3

0,2

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 4

Н·м/угл.

Жесткость на кручение ^b)

t21

мин

Maкс. осевое усилие ^c)

F_2AMax

3400

Макс. опрокидывающий момент

M_2KMax

Н·м

437

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

5,3

6,1

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

оборотов. Специфические для передаточного отношения

L_PA

дБ(А)

≤ 66

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

(рекомендованный тип продукта - проверьте подбор в cymex®)

BCT - 00060AAX - 050,000

Диаметр отверстия муфты

мм

X = 014,000 - 035,000

со стороны применения

J₁

кг·см²

0,31

0,28

0,24

0,23

0,21

0,2

0,19

0,18

Момент инерции масс

(применительно ко входу редуктора)

J₁

кг·см²

1,81

1,39

1,18

1,02

0,93

0,75

0,72

0,68

0,63

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

3,22

2,8

2,6

2,43

2,34

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % M_2KMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

180

alpha

Вид A

1-ступен-

чатый

до 19 / 28 ⁴⁾ (E ⁶⁾ / H)

Klemmnabendurch-

messer

2-ступен-

чатый

до 14 / 19 ⁴⁾ (C ⁶⁾ / E)

Диам. зажим.

втулки

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Макс. диаметр изготовленного элемента — 24,8 мм

⁶⁾ Стандартный диаметр зажимной втулки

181

TK⁺ 025 MF 1- / 2-ступенчатый

1-ступенчатый

2-ступенчатый

Передаточное отношение

100

Макс. крутящий момент^{a) b)}

T_2α

Н·м

204

145

125

204

145

125

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

170

145

125

170

145

125

Номинальный крутящий момент

T_2N

Н·м

100

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b)}

T_2Not

Н·м

220

260

255

250

260

255

250

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

2000

2100

2400

2200

3100

3500

4200

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

5500

4500

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

4,9

3,9

4,5

3,6

0,7

0,6

0,5

0,4

0,2

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 4

Н·м/угл.

Жесткость на кручение ^b)

t21

мин

Maкс. осевое усилие ^c)

F_2AMax

5700

Макс. опрокидывающий момент

M_2KMax

Н·м

833

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

8,9

10,6

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

оборотов. Специфические для передаточного отношения

L_PA

дБ(А)

≤ 66

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

(рекомендованный тип продукта - проверьте подбор в cymex®)

BCT - 00150AAX - 063,000

Диаметр отверстия муфты

мм

X = 019,000 - 042,000

со стороны применения

J₁

кг·см²

1,08

1,01

0,88

0,85

0,76

0,75

0,7

0,69

0,68

J₁

кг·см²

2,65

2,57

2,44

2,42

2,32

2,31

2,26

2,25

Момент инерции масс

(применительно ко входу редуктора)

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

5,5

4,3

3,6

3,1

2,9

J₁

кг·см²

12,7

11,5

10,9

10,4

10,1

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % M_2KMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

182

alpha

Вид A

1-ступен-

чатый

до 28 / 38 ⁴⁾ (H ⁶⁾ / K)

Диам. зажим.

втулки

2-ступен-

чатый

до 19 / 24 ⁴⁾ (E ⁶⁾ / G)

Диам. зажим.

втулки

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Макс. диаметр изготовленного элемента — 34,8 мм

⁶⁾ Стандартный диаметр зажимной втулки

183

TK⁺ 050 MF 1- / 2-ступенчатый

1-ступенчатый

2-ступенчатый

Передаточное отношение

100

Макс. крутящий момент^{a) b)}

T_2α

Н·м

360

250

210

360

250

210

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

300

250

210

300

250

210

Номинальный крутящий момент

T_2N

Н·м

190

175

160

190

175

160

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b)}

T_2Not

Н·м

400

500

450

400

500

450

400

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

1700

1800

2000

1800

2900

3200

3900

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

5000

4500

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

9,6

7,1

8,4

6,6

1,7

1,1

0,8

0,6

0,5

0,4

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 4

Н·м/угл.

Жесткость на кручение ^b)

t21

мин

Maкс. осевое усилие ^c)

F_2AMax

9900

Макс. опрокидывающий момент

M_2KMax

Н·м

1692

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

оборотов. Специфические для передаточного отношения

L_PA

дБ(А)

≤ 68

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

(рекомендованный тип продукта - проверьте подбор в cymex®)

BCT - 00300AAX - 080,000

Диаметр отверстия муфты

мм

X = 024,000 - 060,000

со стороны применения

J₁

кг·см²

4,43

3,97

3,36

3,22

2,82

2,75

2,5

2,47

2,44

2,42

Момент инерции масс

(применительно ко входу редуктора)

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

28,4

17,6

14,7

13,1

11,3

10,9

10,3

10,1

9,74

9,66

9,41

9,38

9,35

9,33

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % M_2KMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

184

alpha

Вид A

1-ступен-

чатый

до 38 ⁴⁾ (K) ⁶⁾

Диам. зажим.

втулки

2-ступен-

чатый

до 24 / 38 ⁴⁾ (G ⁶⁾ / K)

Диам. зажим.

втулки

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Макс. диаметр изготовленного элемента — 49,8 мм

⁶⁾ Стандартный диаметр зажимной втулки

185

TK⁺ 110 MF 1- / 2-ступенчатый

1-ступенчатый

2-ступенчатый

Передаточное отношение

100

Макс. крутящий момент^{a) b)}

T_2α

Н·м

768

550

470

768

550

470

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

640

550

470

640

550

470

Номинальный крутящий момент

T_2N

Н·м

400

380

360

400

380

360

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b)}

T_2Not

Н·м

900

1050

970

900

1050

970

900

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

1400

1600

1800

1600

2700

2900

3200

3400

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

4500

4000

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

3,6

2,8

2,2

1,9

1,6

1,4

1,1

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 4

Н·м/угл.

Жесткость на кручение ^b)

t21

мин

Maкс. осевое усилие ^c)

F_2AMax

14200

Макс. опрокидывающий момент

M_2KMax

Н·м

3213

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

оборотов. Специфические для передаточного отношения

L_PA

дБ(А)

≤ 68

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

(рекомендованный тип продукта - проверьте подбор в cymex®)

BCT - 01500AAX - 125,000

Диаметр отверстия муфты

мм

X = 050,000 - 080,000

со стороны применения

J₁

кг·см²

16,8

14,8

12,9

12,3

11,2

10,9

10,3

10,1

9,93

Момент инерции масс

(применительно ко входу редуктора)

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

96,5

64,6

50,5

38,2

31,8

31,5

29,5

27,6

25,9

25,6

24,8

24,7

24,6

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % M_2KMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

186

alpha

Вид A

1-ступен-

чатый

до 48 ⁴⁾ (M) ⁶⁾

Диам. зажим.

втулки

2-ступен-

чатый

до 38 / 48 ⁴⁾ (K ⁶⁾ / M)

Диам. зажим.

втулки

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Макс. диаметр изготовленного элемента — 69,8 мм

⁶⁾ Стандартный диаметр зажимной втулки

187

TPK⁺ 010 MF 2-ступенчатый

2-ступенчатый

Передаточное отношение

100

Макс. крутящий момент^{a) b)}

T_2α

Н·м

144

180

210

175

100

140

168

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

120

150

172

100

140

126

Номинальный крутящий момент

T_2N

Н·м

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b)}

T_2Not

Н·м

160

200

250

251

160

251

200

251

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

2000

2400

2700

2400

2500

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

7500

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

1,7

1,4

1,3

1,2

1,3

1,4

1,3

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 5 / пониженный ≤ 3

Н·м/угл.

Жесткость на кручение ^b)

t21

мин

Н·м/угл.

Жесткость на опрокидывание

225

мин

Maкс. осевое усилие ^c)

2795

2AMax

Макс. опрокидывающий момент

M_2KMax

Н·м

270

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

5,2

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

дБ(А)

≤ 66

оборотов. Специфические для передаточного отношения

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BCT - 00060AAX - 050,000

(рекомендованный тип продукта - проверьте подбор в cymex®)

Диаметр отверстия муфты

мм

X = 014,000 - 035,000

со стороны применения

J₁

кг·см²

0,55

0,46

0,44

0,39

0,43

0,36

0,34

0,37

0,34

Момент инерции масс

(применительно ко входу редуктора)

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

0,9

0,81

0,79

0,75

0,78

0,71

0,7

0,72

0,7

0,69

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % M_2KMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

188

alpha

Вид A

2-ступен-

чатый

до 14 / 19 ⁴⁾ (C ⁵⁾ / E)

Диам. зажим.

втулки

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

189

TPK⁺ 010 MF 3-ступенчатый

3-ступенчатый

Передаточное отношение

100

125

140

175

200

250

280

350

400

500

700

1000

Макс. крутящий момент^{a) b)}

T_2α

Н·м

144

180

210

120

168

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

120

150

172

100

140

126

Номинальный крутящий момент

T_2N

Н·м

(при n_1N)

Крутящий момент аварийного

выключения ^{a) b)}

T_2Not

Н·м

200

160

250

251

160

200

251

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на

входе ^d)

n_1N

мин^-1

4400

4800

4400

4800

5500

(при T_2N и температуре окружающей среды 20 °C)

Макс. скорость на входе

n_1Max

мин^-1

6000

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

0,3

0,2

(при n₁ = 3000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 5 / пониженный ≤ 3

Н·м/угл.

Жесткость на кручение ^b)

t21

мин

Н·м/угл.

Жесткость на опрокидывание

225

мин

Maкс. осевое усилие ^c)

2795

2AMax

Макс. опрокидывающий момент

M_2KMax

Н·м

270

КПД при полной нагрузке

Срок службы

L_h

> 20000

Масса

кг

5,5

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе

дБ(А)

≤ 66

оборотов. Специфические для передаточного отношения

значения в cymex^®)

Макс. допустимая температура корпуса

°C

+90

редуктора

Температура окружающей среды

°C

от 0 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в противоположном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BCT - 00060AAX - 050,000

(рекомендованный тип продукта - проверьте подбор в cymex®)

Диаметр отверстия муфты

мм

X = 014,000 - 035,000

со стороны применения

J₁

кг·см²

0,09

0,07

0,08

0,07

0,06

Момент инерции масс

(применительно ко входу редуктора)

Диаметр отверстия зажимной втулки [мм]

J₁

кг·см²

0,2

0,18

0,19

0,18

0,17

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com

^a) При макс. 10 % M_2KMax

Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

190

alpha

Вид A

3-ступен-

чатый

до 11 / 14 ⁴⁾ (B ⁵⁾ / C)

Диам. зажим.

втулки

Доступные диаметры отверстия зажимной втулки см.

в технической спецификации (момент инерции).

Размеры доступны по запросу.

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

191

Гипоидные редукторы HG+ / SK+ / SPK+ TK+ / TPK+ / TPK+ HIGH TORQUE / Точные и высокодинамичные. Каталог - часть 2
