Гипоидные редукторы HG+ / SK+ / SPK+ TK+ / TPK+ / TPK+ HIGH TORQUE / Точные и высокодинамичные. Каталог - часть 1





Гипоидные редукторы
HG+ ⁄ SK+ ⁄ SPK+
TK+ ⁄ TPK+ ⁄ TPK+ HIGH TORQUE
Точные и высокодинамичные
124

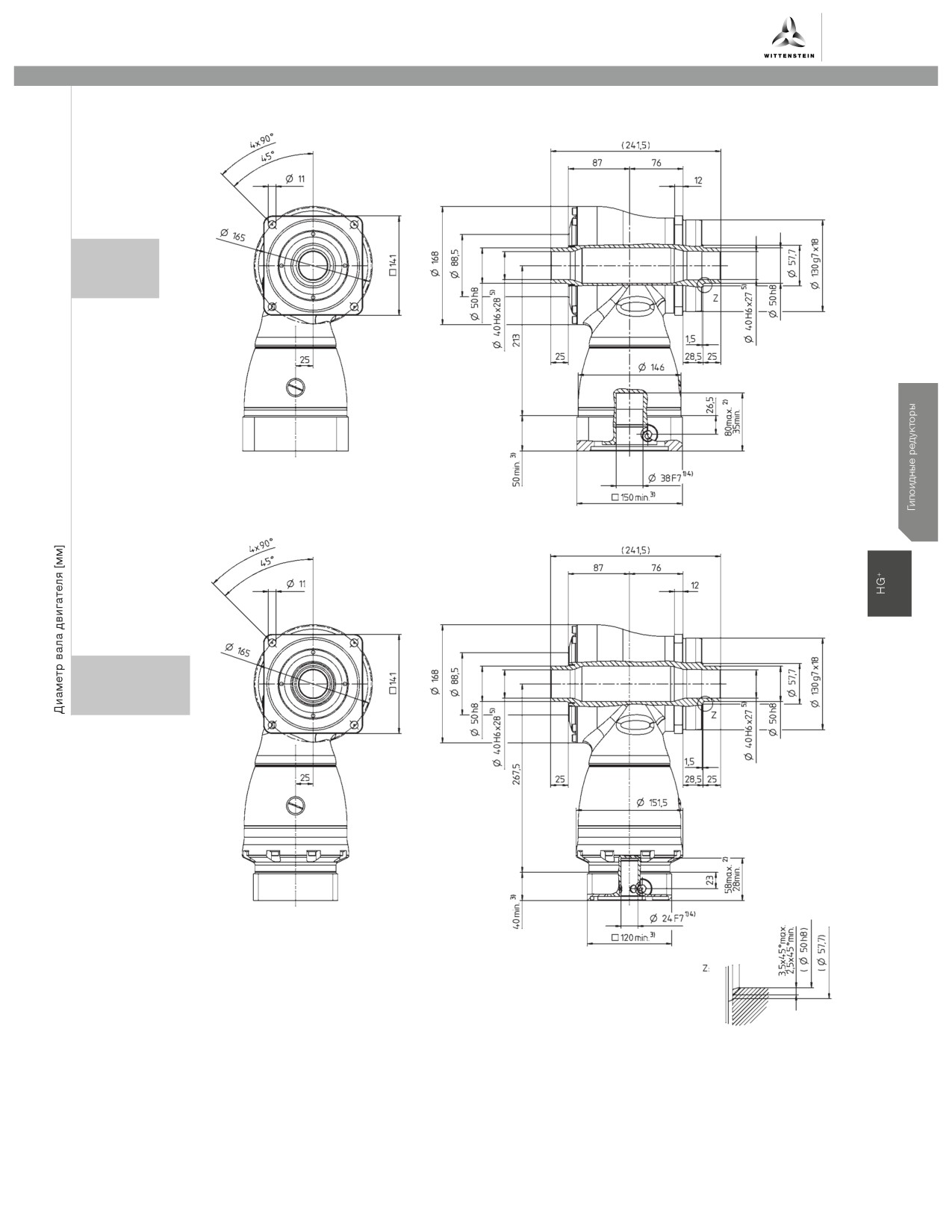

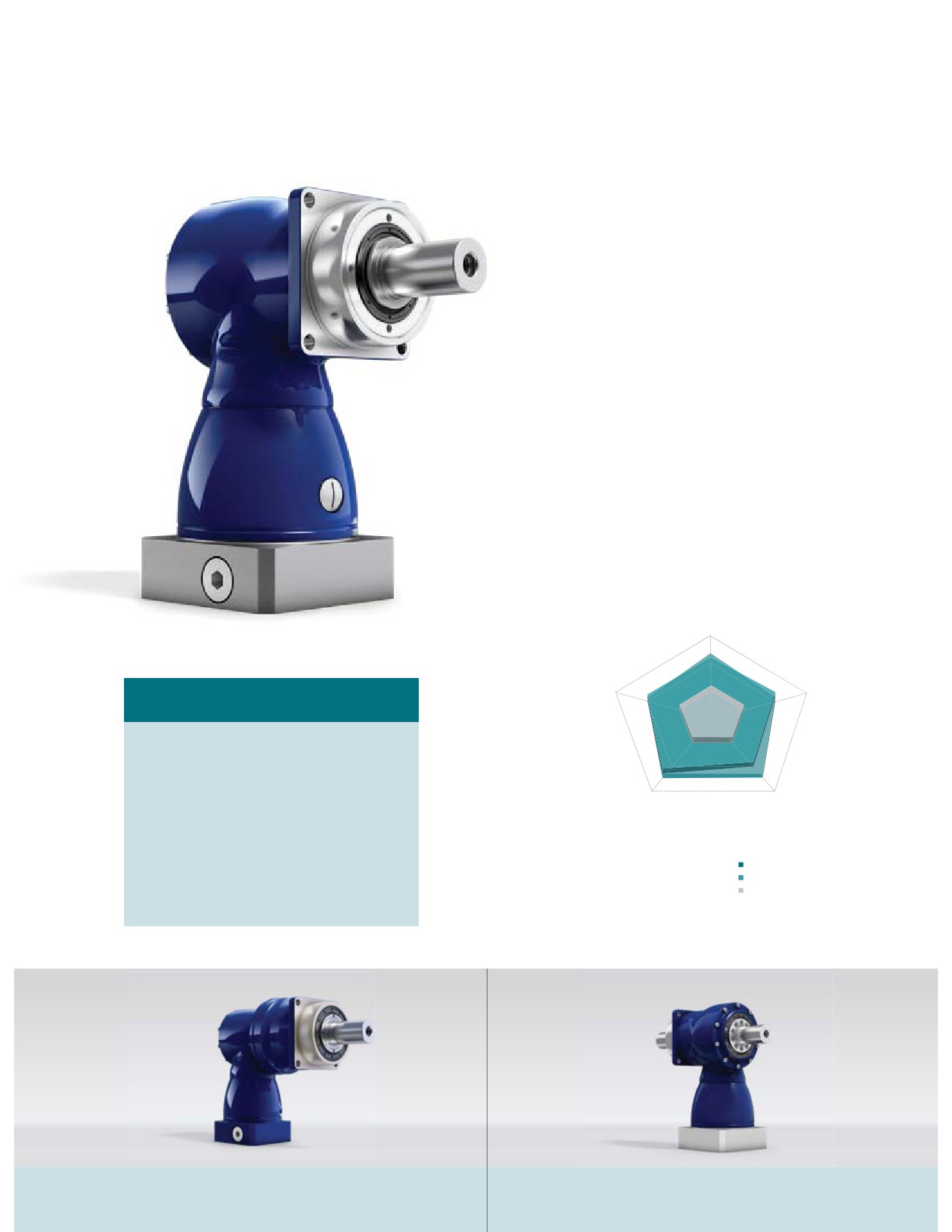

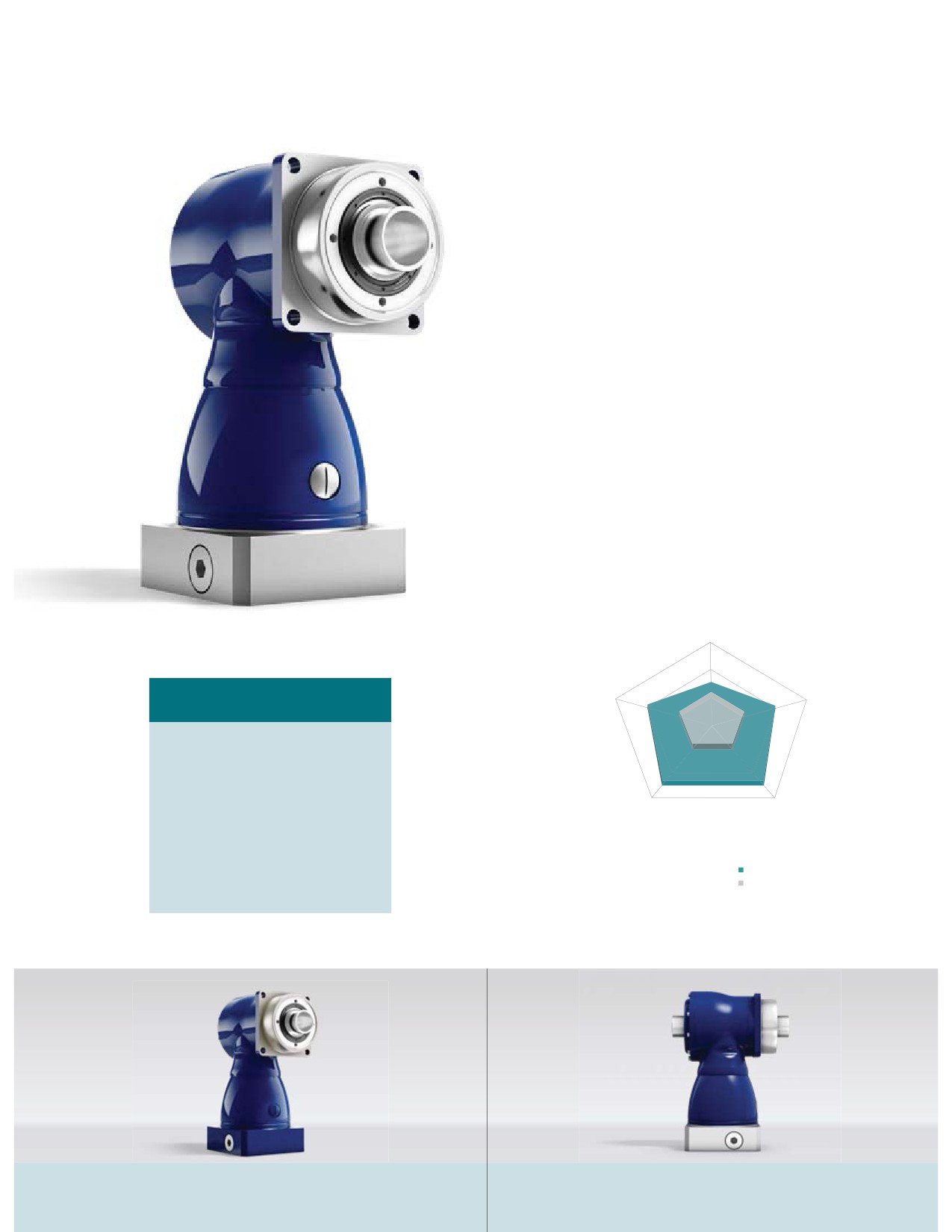

HG+ — высокоточное решение с полым валом
Широкий ассортимент гипоидных редукторов alpha
Advanced Line доступен с одно- и двухсторонним
полым валом. В редукторах HG+ малый угловой
люфт и высокая жесткость на кручение гарантируют
высокую точность позиционирования приводов и тем
самым точность машины — даже в высокодинамичном
режиме работы.
HG+ в сравнении с промышленным
стандартом
ɀɺɫɬɤɨɫɬɶ ɩɪɢ ɤɪɭɱɟɧɢɢ
HG+
[Н·м/угл. мин]
ɍɝɥɨɜɨɣ ɥɸɮɬ
ȼɧɟɲɧɢɟ ɫɢɥɵ
Отличительные особенности
[угл. мин]
[H]
продукта
Макс. угловой люфт [угл. мин] ≤ 4
100%
Исполнение с полым валом
200%
Гибкость благодаря
300%
разнообразным формам
выходного вала
ɍɪɨɜɟɧɶ ɲɭɦɚ ɩɪɢ ɪɚɛɨɬɟ Ɇɚɤɫ ɦɨɦɟɧɬ ɭɫɤɨɪɟɧɢɹ
[дБ(А)]
[Н·м]
Высокая плавность хода
Другие модели редукторов
HG+
Устойчивый к коррозии дизайн,
ɂɧɞɭɫɬɪɢɚɥɶɧɵɣ ɫɬɚɧɞɚɪɬ
ATEX
HG+ в устойчивом к коррозии дизайне
HG+ с двухсторонним полым валом
126

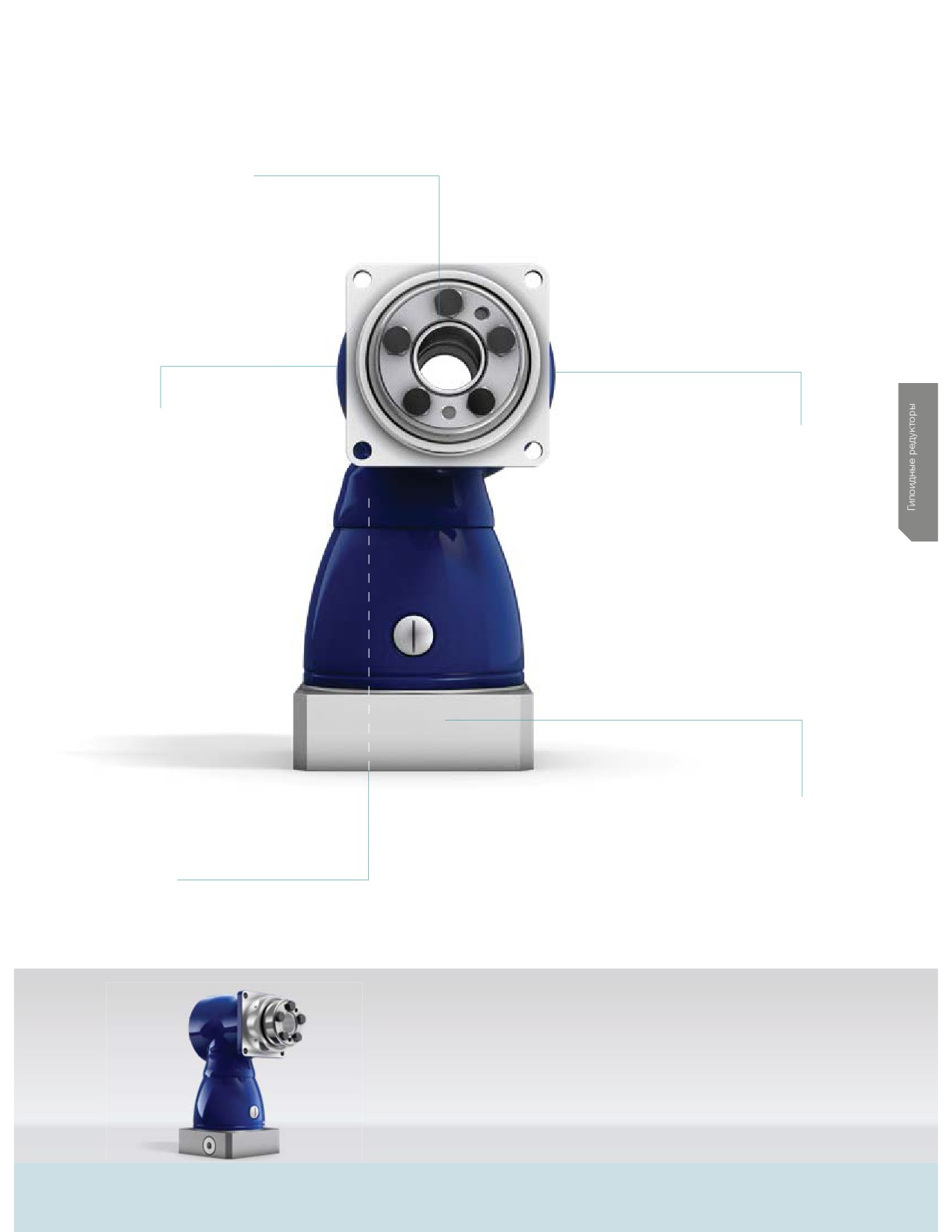

Полый вал для проводки
инженерных коммуникаций или
соединения с применением
Различные формы соединения
Конический роликовый подшипник
также с обратной стороны
для выдерживания осевых
и радиальных сил
Металлическая раздвижная
муфта на входе: компенсация
изменений длины при нагреве
для защиты подшипников
двигателя
Высококачественное гипоидное
зубчатое зацепление для
увеличения крутящего момента
и плавности хода
HG+ с обжимной муфтой
127

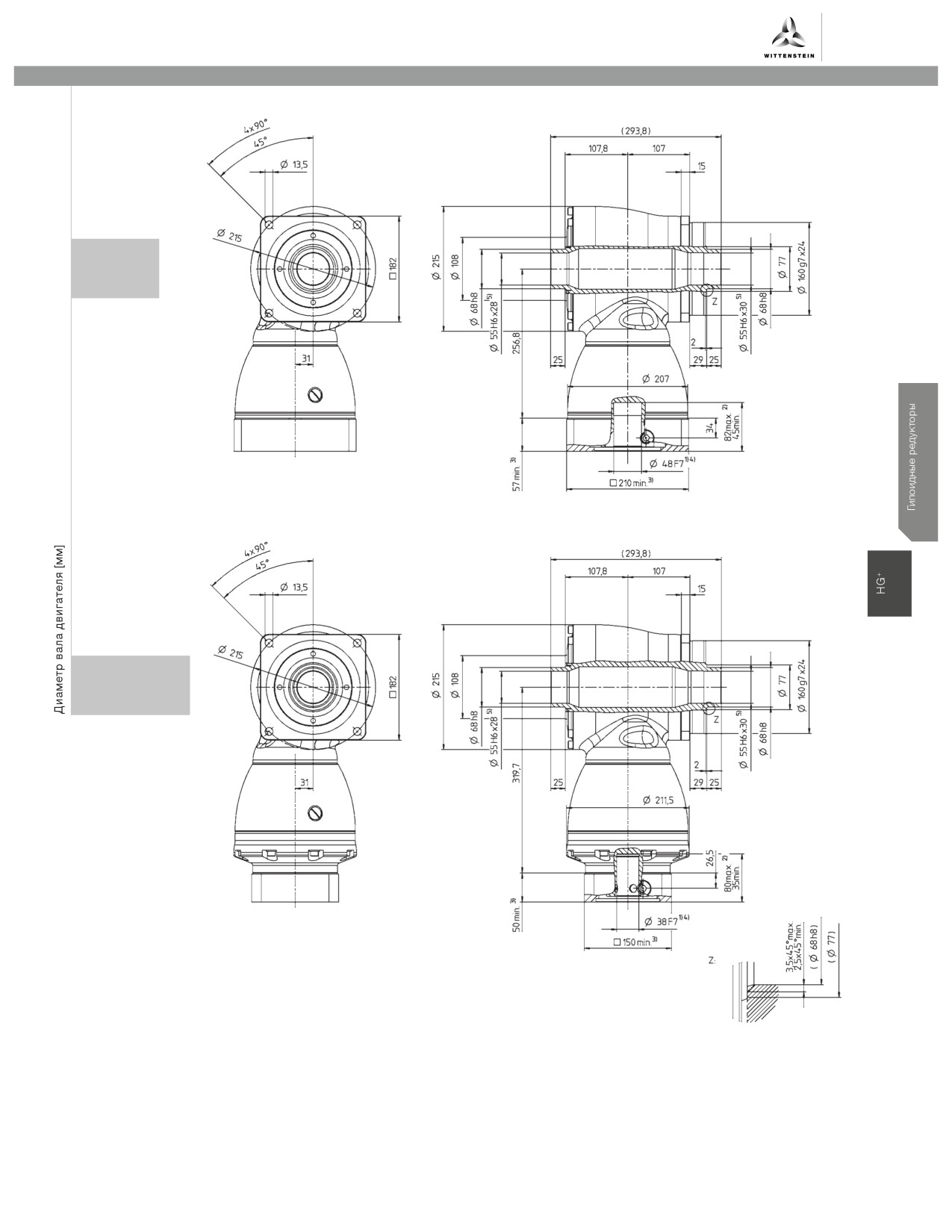

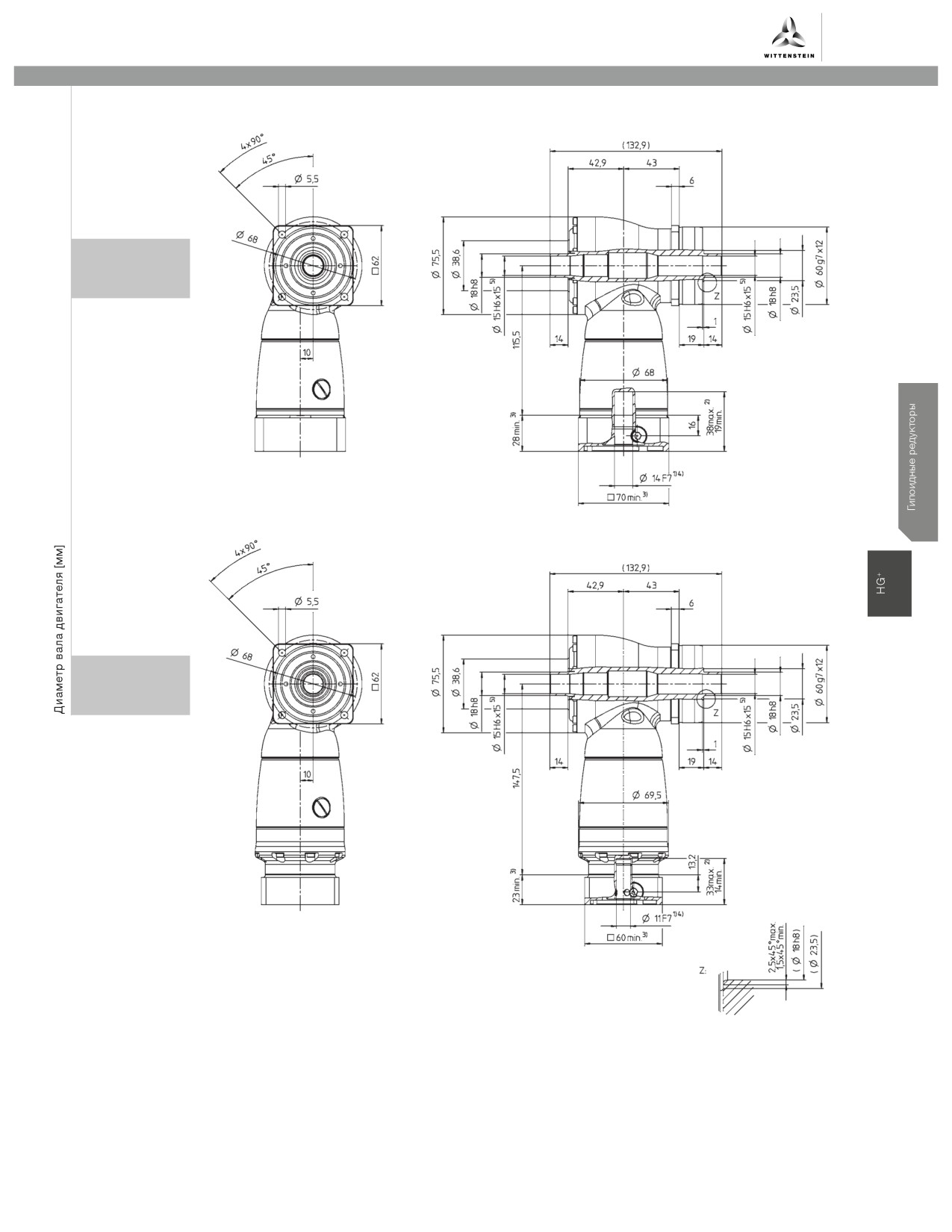

HG+ 060 MF 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
5
7
10
12
16
20
25
28
35
40
50
70
100
Макс. крутящий момент a) b)
T2α
Н·м
36
36
36
25
20
36
36
36
36
36
36
36
36
25
20
Макс. момент ускорения b) e)
(макс.1000 циклов в час)
T2B
Н·м
30
30
30
25
20
30
30
30
30
30
30
30
30
25
20
Номинальный крутящий момент
T2N
Н·м
22
22
22
20
15
22
22
22
22
22
22
22
22
20
15
(при n1N)
Крутящий момент аварийного
выключения a) b)
T2Not
Н·м
40
50
50
45
40
50
50
50
50
50
50
50
50
45
40
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов на
входе d)
n1N
мин-1
2500
2700
3000
3000
3000
4400
4400
4400
4400
4400
4400
4400
4800
5500
5500
(при T2N и температуре окружающей среды 20 °C)
Макс. скорость на входе
n1Max
мин-1
7500
7500
7500
7500
7500
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
Средний крутящий момент холостого хода b)
T012
Н·м
1,6
1,5
1,2
1,7
1,5
0,2
0,2
0,2
0,2
0,2
0,2
0,2
0,2
0,2
0,2
(при n1 = 3000 мин-1 и температуре редуктора 20 °C)
Макс. угловой люфт
j
угл. мин
стандартный ≤ 5
t
Н·м/угл.
Жесткость на кручение b)
C
t21
2,2
2,3
2,4
2,2
1,9
2,3
2,3
2,3
2,3
2,3
2,3
2,3
2,4
2,2
1,9
мин
Maкс. осевое усилие c)
F2AMax
Н
2400
Макс. поперечная сила c)
F
Н
2700
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
251
КПД при полной нагрузке
K
%
96
94
Срок службы
Lh
ч
> 20000
Масса
m
кг
2,9
3,2
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе
L
дБ(А)
≤ 64
оборотов. Специфические для передаточного отношения
PA
значения в cymex®)
Макс. допустимая температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в противоположном направлении
Класс защиты
IP 65
Обжимная муфта
SD 018x044 S2
(Стандартное исполнение)
Макс. крутящий момент
(без осевых сил)
TMax
Н·м
100
B
11
J1
кг·см2
-
-
-
-
-
0,09
0,09
0,07
0,07
0,06
0,06
0,06
0,06
0,06
0,06
Момент инерции масс
(применительно ко входу редуктора)
C
14
J1
кг·см2
0,52
0,44
0,4
0,36
0,34
0,2
0,2
0,19
0,19
0,18
0,18
0,17
0,17
0,17
0,17
Диаметр отверстия зажимной втулки [мм]
E
19
J1
кг·см2
0,87
0,79
0,75
0,71
0,7
-
-
-
-
-
-
-
-
-
-
Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.com
