Редукторы alpha Value Line, Nabtesco, Euronorm. Каталоги

alpha

Вид A

Вид B

1-ступен-

чатый

до 60 ⁴⁾ (O) ⁵⁾

Диам. зажим.

втулки

Другие варианты выходных валов

Вал со шпонкой

Шлицевой вал (DIN 5480)

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

SP⁺ 240 MC 2-ступенчатый

2-ступенчатый

Передаточное отношение

100

Макс. крутящий момент^{a) b) e)}

T_2α

Н·м

3500

3600

2900

3600

1680

2100

1800

2700

1800

Макс. момент ускорения ^{b) e)}

(макс.1000 циклов в час)

T_2B

Н·м

3500

3600

2900

3600

1680

2100

1800

2700

1800

Номинальный крутящий момент

T_2N

Н·м

1950

1803

2266

1867

2320

2694

1344

1680

1440

2160

1440

(при n_1N)

Крутящий момент аварийного выключения ^{a) b) e)}

T_2Not

Н·м

8500

6850

8500

6850

(допускается 1000 раз в течение срока службы редуктора)

Допустимое среднее число оборотов на входе ^d)

(при T_2N и температуре окружающей среды 20 °C)

n_1N

мин^-1

3500

4500

Макс. скорость на входе

n_1Max

мин^-1

6000

Средний крутящий момент холостого хода ^b)

T₀₁₂

Н·м

4,8

4,4

4,0

3,6

2,8

2,4

2,0

1,6

1,4

(при n₁ = 2000 мин^-1 и температуре редуктора 20 °C)

Макс. угловой люфт

угл. мин

стандартный ≤ 5 / пониженный ≤ 4

Н·м/угл.

Жесткость на кручение ^b)

t21

550

мин

Maкс. осевое усилие ^c)

F_2AMax

33000

Макс. поперечная сила ^c)

30000

2QMax

Макс. опрокидывающий момент

M_2KMax

Н·м

5000

КПД при полной нагрузке

96,5

Срок службы

L_h

> 30000

Масса

кг

(включая стандартную адаптационную плиту)

Уровень шума при работе

(при референсных передаточном отношении и числе оборотов.

дБ(А)

≤ 58

Специфические для передаточного отношения значения в cymex^®)

Макс. допустимая температура корпуса редуктора

°C

+90

Температура окружающей среды

°C

от -15 до +40

Смазка

Смазка на весь срок службы

Направление вращения

Вход и выход в одном направлении

Класс защиты

IP 65

Металлическая раздвижная муфта

BC2-04000AA085,000-X

(рекомендованный тип продукта - проверьте подбор в cymex^®)

Диаметр отверстия муфты

мм

X = 050,000 - 090,000

со стороны применения

Момент инерции масс

(применительно ко входу редуктора)

J₁

кг·см²

34,5

31,5

30,8

30,0

29,7

28,5

28,3

28,1

28,0

Диаметр отверстия зажимной втулки [мм]

Для детального подбора пожалуйста используйте нашу программу cymex® - www.wittenstein-cymex.coma) При макс. 10 % F2QMax

^b) Действительно для стандартного диаметра зажимной втулки

^c) Относительно середины вала/фланца на выходе

^d) Для более высокой температуры окружающей среды необходимо

уменьшить скорость

^e) Гладкий вал

alpha

Вид A

Вид B

2-ступен-

чатый

до 48 ⁴⁾ (M) ⁵⁾

Диам. зажим.

втулки

Другие варианты выходных валов

Вал со шпонкой

Шлицевой вал (DIN 5480)

Размеры без установленных допусков — номинальные

размеры

¹⁾ Проверить посадку вала двигателя

²⁾ Мин. / макс. допустимые длины вала двигателя

Возможно использование двигателей с более

длинными валами, при необходимости обращайтесь.

³⁾ Размеры зависят от двигателя

⁴⁾ Меньшие диаметры вала двигателя можно подгонять

с помощью переходной втулки с минимальной

толщиной стенки 1 мм

⁵⁾ Стандартный диаметр зажимной втулки

HG⁺ Больше чем просто полый вал

Эргономика, скорость, сила и динамика - все это достоинства

редукторов HG⁺ Новая передача с пустотелым валом сочетает

классические достоинства редукторов alpha getriebe, такие как

плавность хода, высокая крутильная жёсткость и легкость монтажа с

высокой точностью и современными технологиями.

HG⁺ имеет полый вал с наибольшим входным отверстием по

отношению к общему размеру относительно имеющихся аналогов.

Уникальная разработка фирмы alpha getriebe - максимальный

диаметр пустотелого вала при наиболее компактной конструкции

устанавливает новые стандарты в машиностроении.

Миниатюризация - это цель alpha getriebe.

HG⁺ Цель, к которой мы ощутимо приблизились с созданием.

Преимущества миниатюризации?

Больше мощности в меньшем объеме

А также:

HG⁺ оснащенный двухсторонним пустотелым валом открывает новые

перспективы в конструировании и создании машин.

Типично alpha getriebe!

HG⁺ - редуктор оправдывающий ожидания!

Повышая производительность

Вы стремитесь к высокой производительности Ваших машин?

HG+ в сравнении с другими продуктами превосходит их по моменту на 200%

и может выдерживать вдвое более высокие скорости вращения.

Наилучшие предпосылки для максимального производства продукции.

Просто и удобно

HG+ облегчает Вам жизнь.

Простая система подбора с помощью нашего программного

обеспечения Cymex®, легкая и удобная система монтажа,

разработанная и запатентованная нами, и возможность

монтажа в любом положении

Первенство и инновация

- made by alpha getriebe

С 1984 года мы производим и продаём планетарные

передачи с минимальным крутильным зазором, угловые

alpha getriebe является предприятием промышленной

сервопередачи, комплектные приводные блоки и плане-

группы Wittenstein АО, которая хорошо зарекомендо-вала

тарные лифты со встроенным серводвигателем.

себя множественными инновационными разработками и

Мы предлагаем Вам обширный пакет решений для

новшествами для таких отраслей, как авиация/

производства начиная от отдельных компонентов и до

космонавтика и моделирование, медицинская техника,

комплектных систем, дополненных компетентными

техника лифтов или формула 1.

инженерными услугами. Для этого несколько сотен наших

сотрудников работают по всему миру. Alpha Getriebe

WITTENSTEIN - Быть вместе с будущим!

находится в Германии, головной офис в городе Игерсхайм

на «Романтичной улице».

Наивысшая прочность

HG⁺благодаря высокопрочной общей конструкции и 100%-ному

контролю производителя является чрезвычайно надёжной

передачей - “поставил и забыл“.

А встроенная система термической компенсации длины -

стандарт для всех наших редукторов. Таким образом, Ваш HG⁺,

имея увеличенный срок службы, еще и продлевает срок службы

сервомотора в высокоскоростном непрерывном режиме.

Компактная всесторонняя

способность

Вы нуждаетесь в большей конструктивной свободе при

разработке Вашей машины?

Сквозной, двусторонний пустотелый вал с особо большим

диаметром расточки и SP монтажом фланца аналогичным

серии SP даёт Вам возможность для новых решений и

идей в приводной технике.

Надёжная и точная

В серии HG+ минимальный крутильный зазор и высокая

крутильная жёсткость обеспечивают точность позиционирования

Ваших приводов и таким образом, высокую точность Вашей

машины - в том числе при высокодинамичном режиме

эксплуатации (до 50.000 циклов в час.)

alpha getriebe Преимущества с одного

взгляда:

• Длительный срок службы

Экстремально долгий срок службы благодаря

тщательно разработанной уникальной

конструкции, специально разработанная

технология уплотнений, а также усиленная

опора привода.

Стать лучшими

• Это доступно ребенку - монтаж на

Нами руководит стремление сделать наших клиентов

двигателе

успешными. Мы устанавливаем стандарты в точности,

Надёжный и безошибочный монтаж в одну

мощности и долговечности. Преимущества наших тех-

рабочую операцию.

нологий выдвигают наших клиентов на лидирующие

позиции в бизнесе. Отнеситесь с доверием к качеству

• Наилучшая квалификация от фирмы

и надёжности передач фирмы alpha. Примите решение

alpha

в пользу технологий мирового класса. Ваши клиенты

Мы изобретаем, мы разрабатываем. Мы

смогут по достоинству оценить.

стремимся найти наилучшее решение.

Быстрый подбор передачи

Типоразмер

060

075

100

140

180

Максимальный момент ускорения

T_2B

20 - 30

50 - 70

125 - 170

210 - 300

470 - 640

Номинальный момент на отборе мощности

T_2N

15 - 22

40 - 50

80 - 100

160 - 190

360 - 400

Момент при аварийном останове

T_2NOT

30 - 40

65 - 95

165 - 220

275 - 390

600 - 830

Максимальная скорость вращения привода n_1Max

min^-1

6000

4500

4000

Допуст. средн. скорость вращ. привода

n_1N

min^-1

2800 - 5500

2500 - 4500

2200 - 4200

2000 - 3900

1600 - 3400

Страница

8 - 9

10 - 11

12 - 13

14 - 15

16 - 17

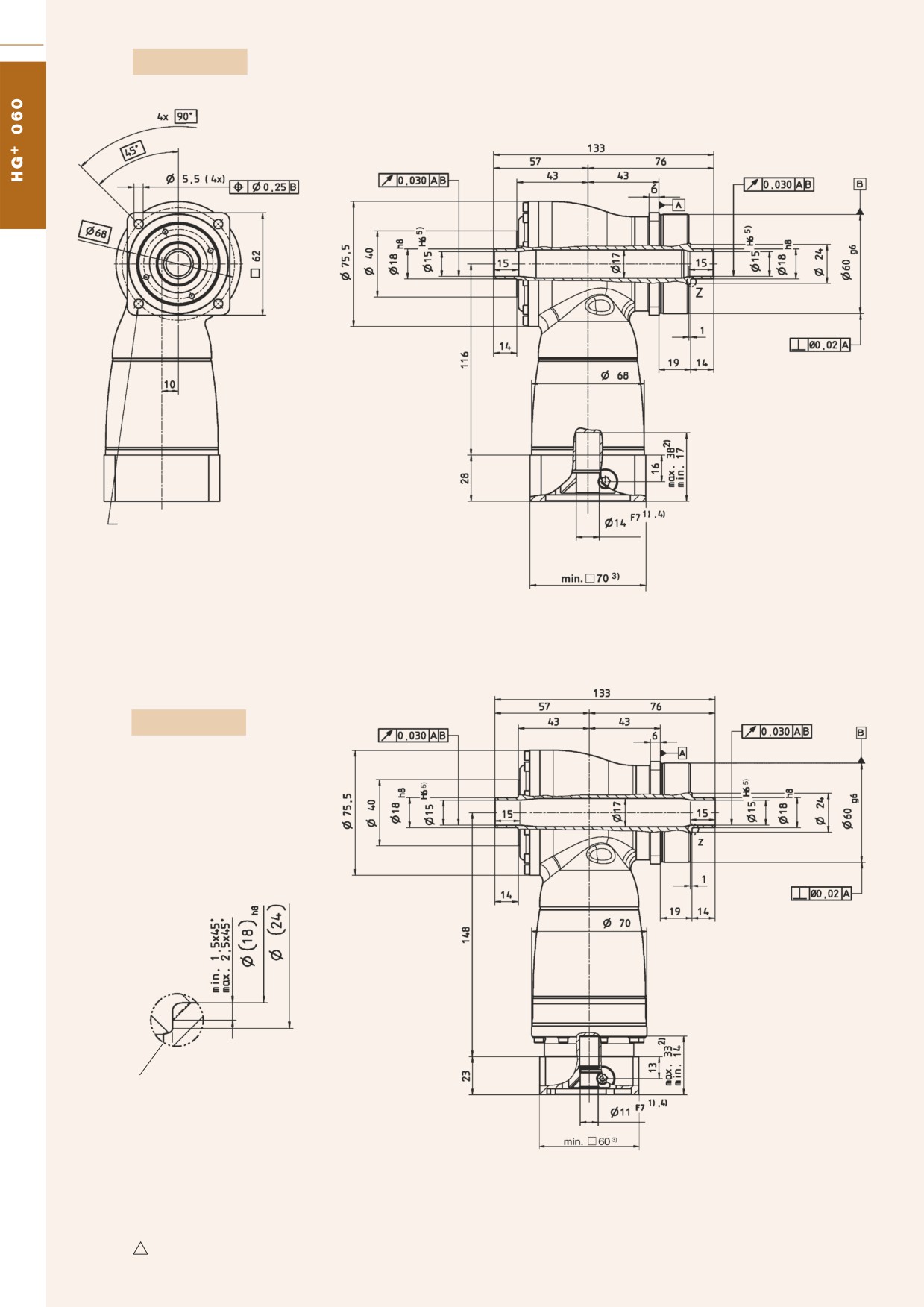

1-ступенчатая

для 4 х болт М5/класс прочности 12.9

2-ступенчатая

Z: Соединительная деталь

Недопустимые размеры ± 1мм.

1) Проверить согласование с двигателем.

2) Мин./Макс. допустимые значения длины вала двигателя. Более длинные валы двигателя возможны, обращайтесь в фирму alpha.

3) Размеры зависят от двигателя.

4) Меньшие диаметры вала двигателя, через промежуточную втулку с минимальной толщиной стенки в 1 мм, соразмеримы (см. стр. 20)

Монтаж двигателя соответственно инструкции по эксплуатации

Технические данные HG⁺ 060

1-ступенчатая

2-ступенчатая

Передаточные отношения

100

Макс. момент ускорения

T_2B

(макс. 1000 циклов в час)

Номинальный вращающий

момент на приёме

T_2N

Критический момент перегрузочный T_2Not Nm

(допустимо 1000-кратно за срок службы передачи)

Допустимая средн. скорость вращения привод*

2800

4400

4800

5500

(при температуре окруж. среды 20°C)**

n_1N min^-1

Макс. непрерывный вращающий момент

n_1Ncym min^-1

3300

3600

4000

Крутящий момент холостого хода (n₁ = 3000 min^-1)

1,1

1,2

(при температуре передачи 20°C)

T₀₁₂

Макс. скорость вращения приво n_1Max min^-1

6000

Крутильный зазор

j_t

arcmin

≤4

Крутильная жёсткость

C_t21 Nm/arcmin

Макс. осевое усилие ***

F_2AMax

2300

Макс. радиальное усилие ***

F_2RMax

2600

Макс. опрокидывающий момент M_2KMax Nm

251

К.п.д. при полной нагрузке

Прочность

L_h

> 20.000

(расчёт смотри каталог фирмы alpha гTechnische Basis“)

Вес (вкл. адаптерная плита)

2,9

Уровень шума (n₁ = 3000 min^-1) ****

L_PA dB(A)

< 64

Макс. допуст. температура корпуса

°C

+ 90

Окружающая температура

°C

0 до + 40

Смазка

синтетическое трансмиссионное масло

Покраска

голубой RAL 5002

Направление вращения

На стороне привода и отбора мощности против часовой стрелки

Вид защиты

IP 65

Момент инерции масс

kgcm²

0,52

0,44

0,40

0,36

0,34

0,09

0,07

0,06

(отнесённый к приводу)

* При сниженном номинальном вращающем моменте более высокие средние скорости вращения возможны.

** При более высокой окружающей температуре снизить число оборотов n1N.

*** По отношению к середине вала на стороне отбора мощности.

****Измерено при передаточном отношении i = 5.

Опции: односторонний полый вал

При условиях использова-

ния S1 (непрерывный

режим) и более высоких

скоростях вращения,

обратитесь в фирму alpha

Таблица перерасчёта

1 mm

= 0,039 in

1 Nm

= 8,85 in.lb

1 kgcm2 = 8,85 x 10-4 in.lb.s2

1 N

= 0,225 lb_f

1 kg

= 2,21 lb_m

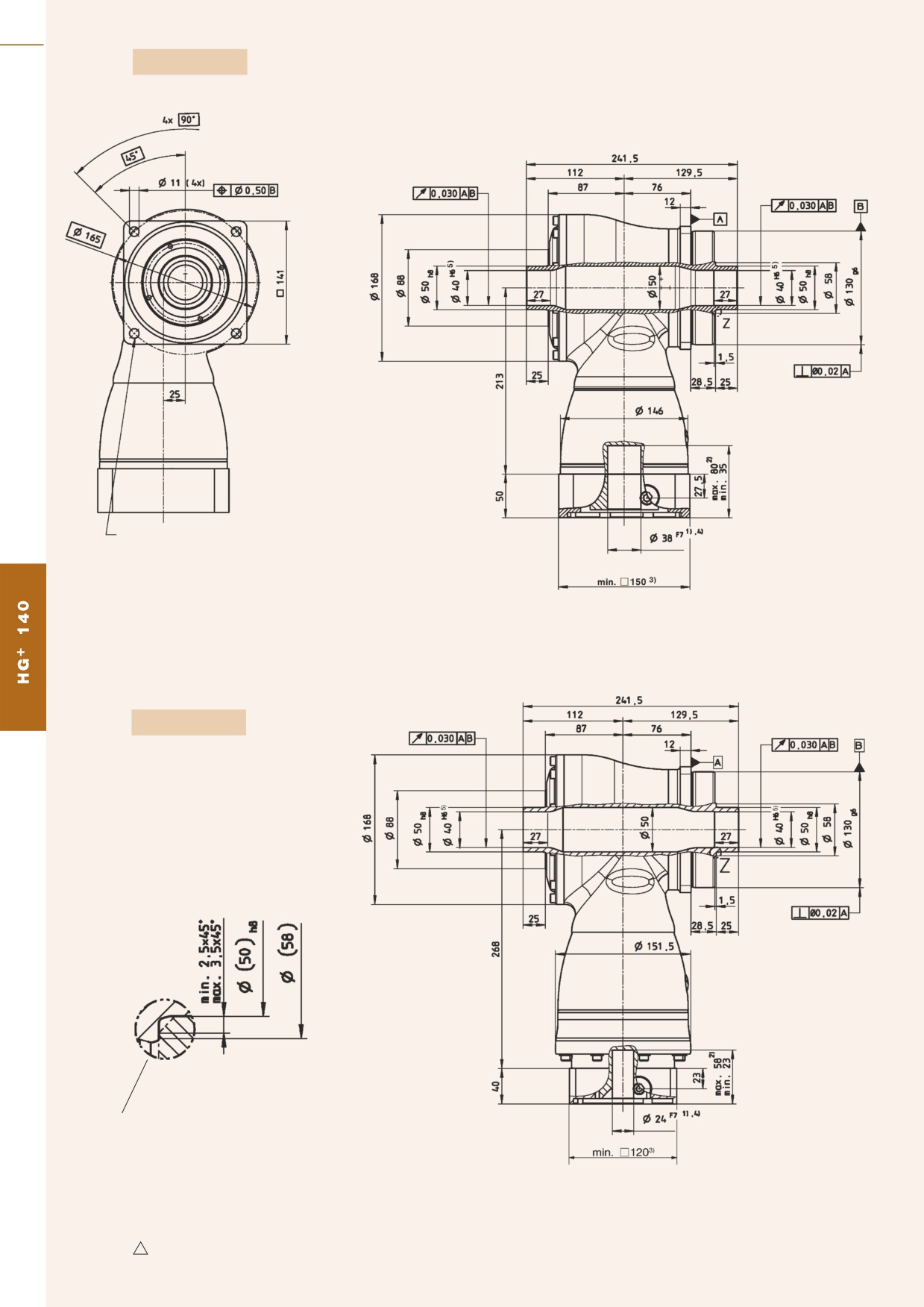

1-ступенчатая

для 4 х болт М6/класс прочности 12.9

2-ступенчатая

Z: Соединительная деталь

Недопустимые размеры ± 1мм.

1) Проверить согласование с двигателем.

3) Размеры зависят от двигателя.

Монтаж двигателя соответственно инструкции по эксплуатации

Технические данные HG+ 075

1-ступенчатая

2-ступенчатая

Передаточные отношения

100

Макс. момент ускорения

T_2B

(макс. 1000 циклов в час)

Номинальный вращающий

момент на приёме

T_2N

Критический момент перегрузочный T_2Not Nm

(допустимо 1000-кратно за срок службы передачи)

Допустимая средн. скорость вращения привод*

2500

3500

3800

4500

(при температуре окруж. среды 20°C)**

n_1N min^-1

Макс. непрерывный вращающий момент

n_1Ncym min^-1

3000

3500

4000

Крутящий момент холостого хода (n₁ = 3000 min^-1)

2,0

(при температуре передачи 20°C)

T₀₁₂

Макс. скорость вращения приво n_1Max min^-1

6000

Крутильный зазор

j_t

arcmin

≤4

Крутильная жёсткость

C_t21 Nm/arcmin

5,0

6,0

Макс. осевое усилие ***

F_2AMax

3200

Макс. радиальное усилие ***

F_2RMax

3800

Макс. опрокидывающий момент M_2KMax Nm

437

К.п.д. при полной нагрузке

Прочность

L_h

(расчёт смотри каталог фирмы alpha гTechnische Basis“)

> 20.000

Вес (вкл. адаптерная плита)

4,8

5,1

Уровень шума (n₁ = 3000 min^-1) ****

L_PA dB(A)

< 66

Макс. допуст. температура корпуса

°C

+ 90

Окружающая температура

°C

0 до + 40

Смазка

синтетическое трансмиссионное масло

Покраска

голубой RAL 5002

Направление вращения

На стороне привода и отбора мощности против часовой стрелки

Вид защиты

IP 65

Момент инерции масс

J₁

kgcm²

1,46

1,19

1,06

0,95

0,90

0,27

0,23

0,20

0,18

(отнесённый к приводу)

* При сниженном номинальном вращающем моменте более высокие средние скорости вращения возможны.

** При более высокой окружающей температуре снизить число оборотов n1N.

*** По отношению к середине вала на стороне отбора мощности.

****Измерено при передаточном отношении i = 5.

Опции: односторонний полый вал

При условиях использова-

ния S1 (непрерывный

режим) и более высоких

скоростях вращения,

обратитесь в фирму alpha

Таблица перерасчёта

1 mm

= 0,039 in

1 Nm

= 8,85 in.lb

1 kgcm2 = 8,85 x 10-4 in.lb.s2

1 N

= 0,225 lb_f

1 kg

= 2,21 lb_m

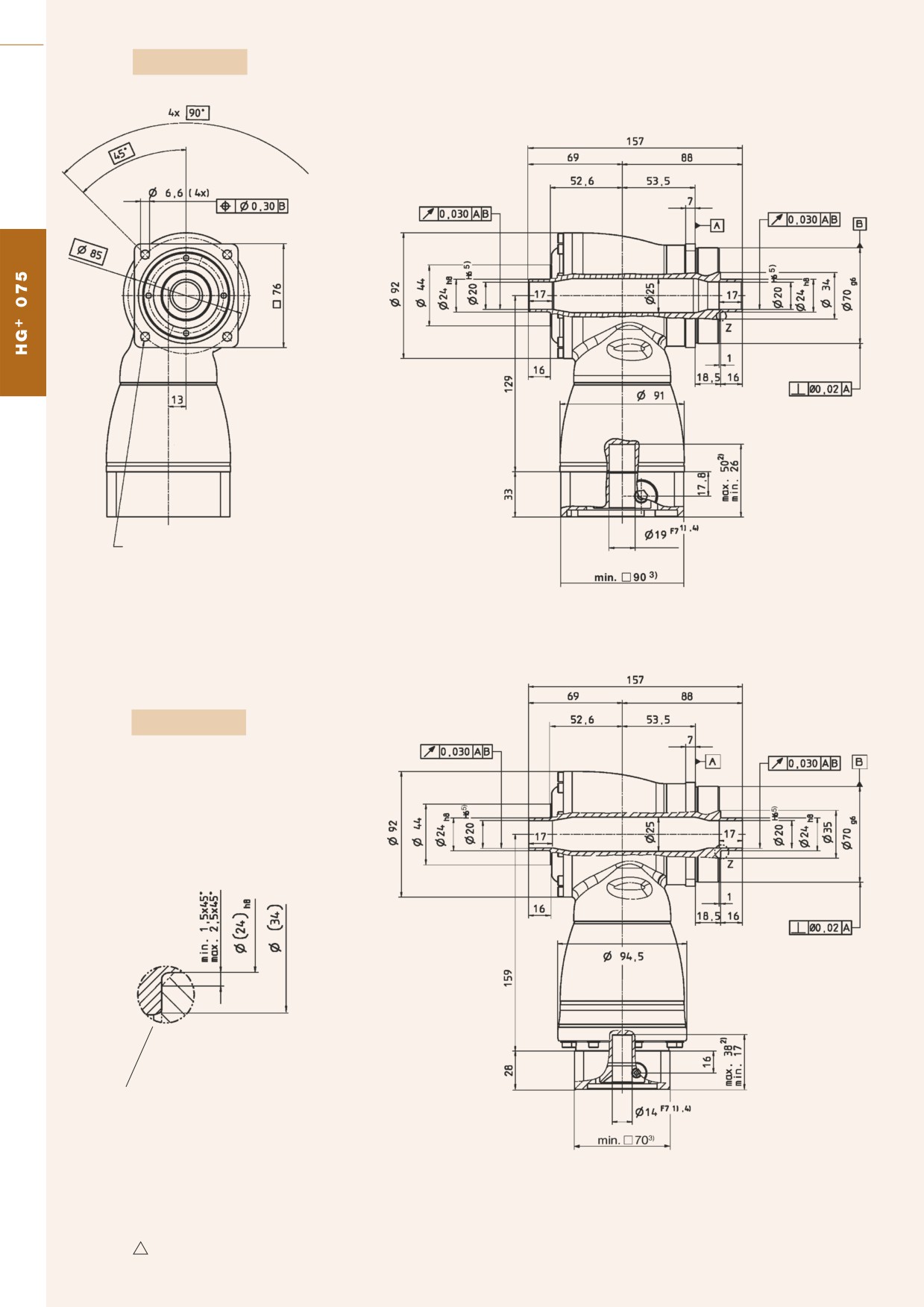

1-ступенчатая

для 4 х болт М8/класс прочности 12.9

2-ступенчатая

Z: Соединительная деталь

Недопустимые размеры ± 1мм.

1) Проверить согласование с двигателем.

3) Размеры зависят от двигателя.

! Монтаж двигателя соответственно инструкции по эксплуатации

Технические данные HG+ 100

1-ступенчатая

2-ступенчатая

Передаточные отношения

100

Макс. момент ускорения

T_2B

170

145

125

170

145

125

(макс. 1000 циклов в час)

Номинальный вращающий

100

момент на приёме

T_2N

Критический момент перегрузочный T_2Not Nm

220

190

165

220

190

165

(допустимо 1000-кратно за срок службы передачи)

Допустимая средн. скорость вращения привод*

2200

3100

3500

4200

(при температуре окруж. среды 20°C)**

n_1N min^-1

Макс. непрерывный вращающий момент

n_1Ncym min^-1

3000

3400

3800

Крутящий момент холостого хода (n₁ = 3000 min^-1)

3,4

2,2

2,8

(при температуре передачи 20°C)

T₀₁₂

Макс. скорость вращения приво n_1Max min^-1

4500

Крутильный зазор

j_t

arcmin

≤4

Крутильная жёсткость

C_t21 Nm/arcmin

Макс. осевое усилие ***

F_2AMax

5400

Макс. радиальное усилие ***

F_2RMax

6000

Макс. опрокидывающий момент M_2KMax Nm

833

К.п.д. при полной нагрузке

Прочность

L_h

(расчёт смотри каталог фирмы alpha гTechnische Basis“)

> 20.000

Вес (вкл. адаптерная плита)

9,3

9,4

Уровень шума (n₁ = 3000 min^-1) ****

L_PA dB(A)

< 66

Макс. допуст. температура корпуса

°C

+ 90

Окружающая температура

°C

0 до + 40

Смазка

синтетическое трансмиссионное масло

Покраска

голубой RAL 5002

Направление вращения

На стороне привода и отбора мощности против часовой стрелки

Вид защиты

IP 65

Момент инерции масс

J₁

kgcm²

4,64

3,80

3,34

2,98

2,79

0,98

0,86

0,84

0,75

0,74

0,69

0,68

(отнесённый к приводу)

* При сниженном номинальном вращающем моменте более высокие средние скорости вращения возможны.

** При более высокой окружающей температуре снизить число оборотов n1N.

*** По отношению к середине вала на стороне отбора мощности.

****Измерено при передаточном отношении i = 5.

Опции: односторонний полый вал

При условиях использова-

ния S1 (непрерывный

режим) и более высоких

скоростях вращения,

обратитесь в фирму alpha

Таблица перерасчёта

1 mm

= 0,039 in

1 Nm

= 8,85 in.lb

1 kgcm2 = 8,85 x 10-4 in.lb.s2

1 N

= 0,225 lb_f

1 kg

= 2,21 lb_m

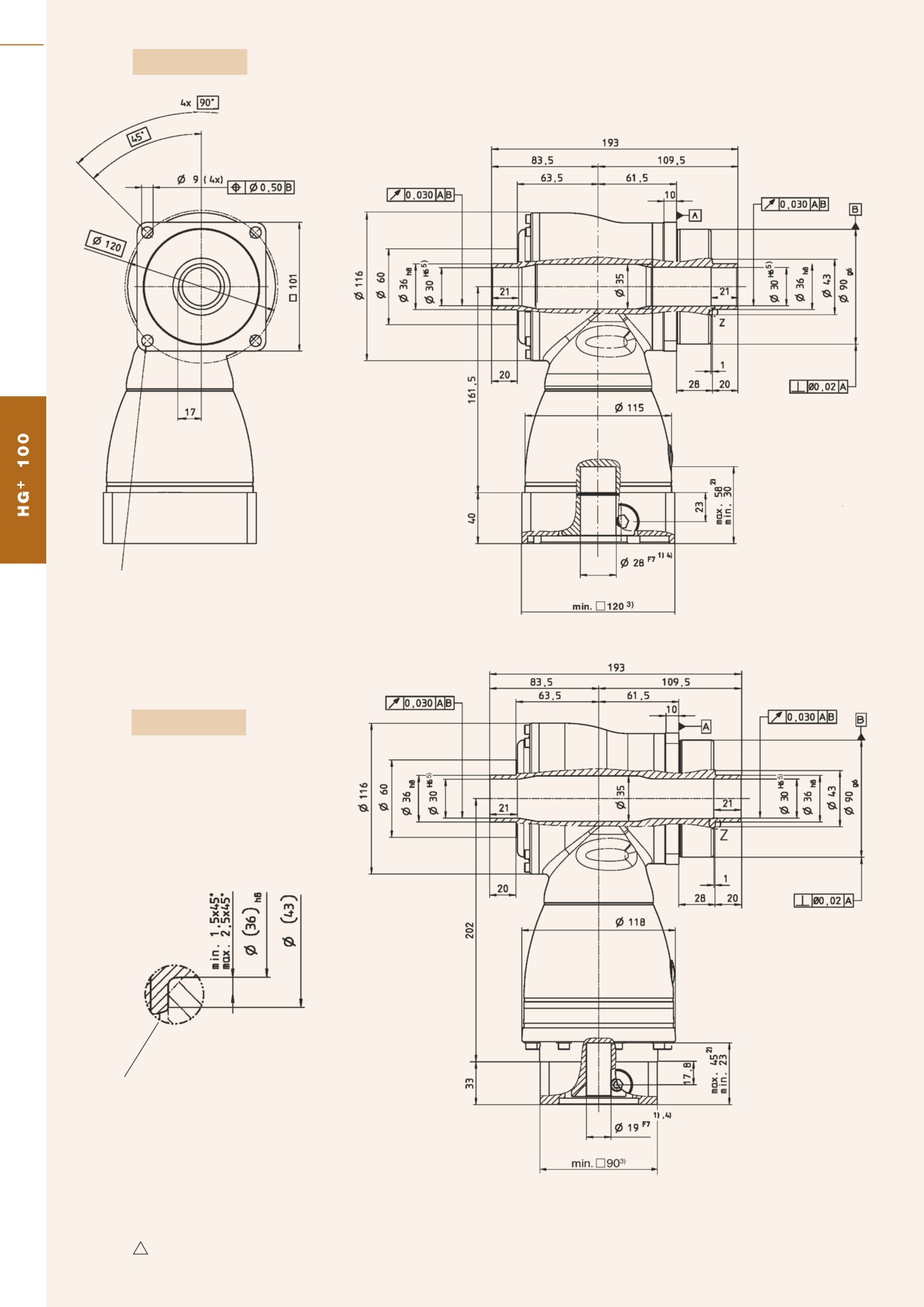

1-ступенчатая

для 4 х болт М10/класс прочности 12.9

2-ступенчатая

Z: Соединительная деталь

Недопустимые размеры ± 1мм.

1) Проверить согласование с двигателем.

3) Размеры зависят от двигателя.

Монтаж двигателя соответственно инструкции по эксплуатации

Технические данные HG+ 140

1-ступенчатая

2-ступенчатая

Передаточные отношения

100

Макс. момент ускорения

T_2B

300

250

210

300

250

210

(макс. 1000 циклов в час)

Номинальный вращающий

190

175

160

190

175

160

момент на приёме

T_2N

Критический момент перегрузочный T_2Not Nm

390

330

275

390

330

275

(допустимо 1000-кратно за срок службы передачи)

Допустимая средн. скорость вращения привод*

2000

2900

3200

3900

(при температуре окруж. среды 20°C)**

n_1N min^-1

Макс. непрерывный вращающий момент

n_1Ncym min^-1

2500

2800

3000

Крутящий момент холостого хода (n₁ = 3000 min^-1)

7,7

6,1

(при температуре передачи 20°C)

T₀₁₂

Макс. скорость вращения приво n_1Max min^-1

4500

Крутильный зазор

j_t

arcmin

≤4

Крутильная жёсткость

C_t21 Nm/arcmin

Макс. осевое усилие ***

F_2AMax

9400

Макс. радиальное усилие ***

F_2RMax

9000

Макс. опрокидывающий момент M_2KMax Nm

1692

К.п.д. при полной нагрузке

Прочность

L_h

> 20.000

(расчёт смотри каталог фирмы alpha гTechnische Basis“)

Вес (вкл. адаптерная плита)

23,0

24,0

Уровень шума (n₁ = 3000 min^-1) ****

L_PA dB(A)

< 68

Макс. допуст. температура корпуса

°C

+ 90

Окружающая температура

°C

0 до + 40

Смазка

синтетическое трансмиссионное масло

Покраска

голубой RAL 5002

Направление вращения

На стороне привода и отбора мощности против часовой стрелки

Вид защиты

IP 65

Момент инерции масс

J₁

kgcm²

25,0

19,1

16,3

14,1

12,8

3,85

3,28

3,17

2,78

2,73

2,48

2,46

2,43

2,42

(отнесённый к приводу)

* При сниженном номинальном вращающем моменте более высокие средние скорости вращения возможны.

** При более высокой окружающей температуре снизить число оборотов n1N.

*** По отношению к середине вала на стороне отбора мощности.

****Измерено при передаточном отношении i = 5.

Опции: односторонний полый вал

При условиях использова-

ния S1 (непрерывный

режим) и более высоких

скоростях вращения,

обратитесь в фирму alpha

Таблица перерасчёта

1 mm

= 0,039 in

1 Nm

= 8,85 in.lb

1 kgcm2 = 8,85 x 10-4 in.lb.s2

1 N

= 0,225 lb_f

1 kg

= 2,21 lb_m

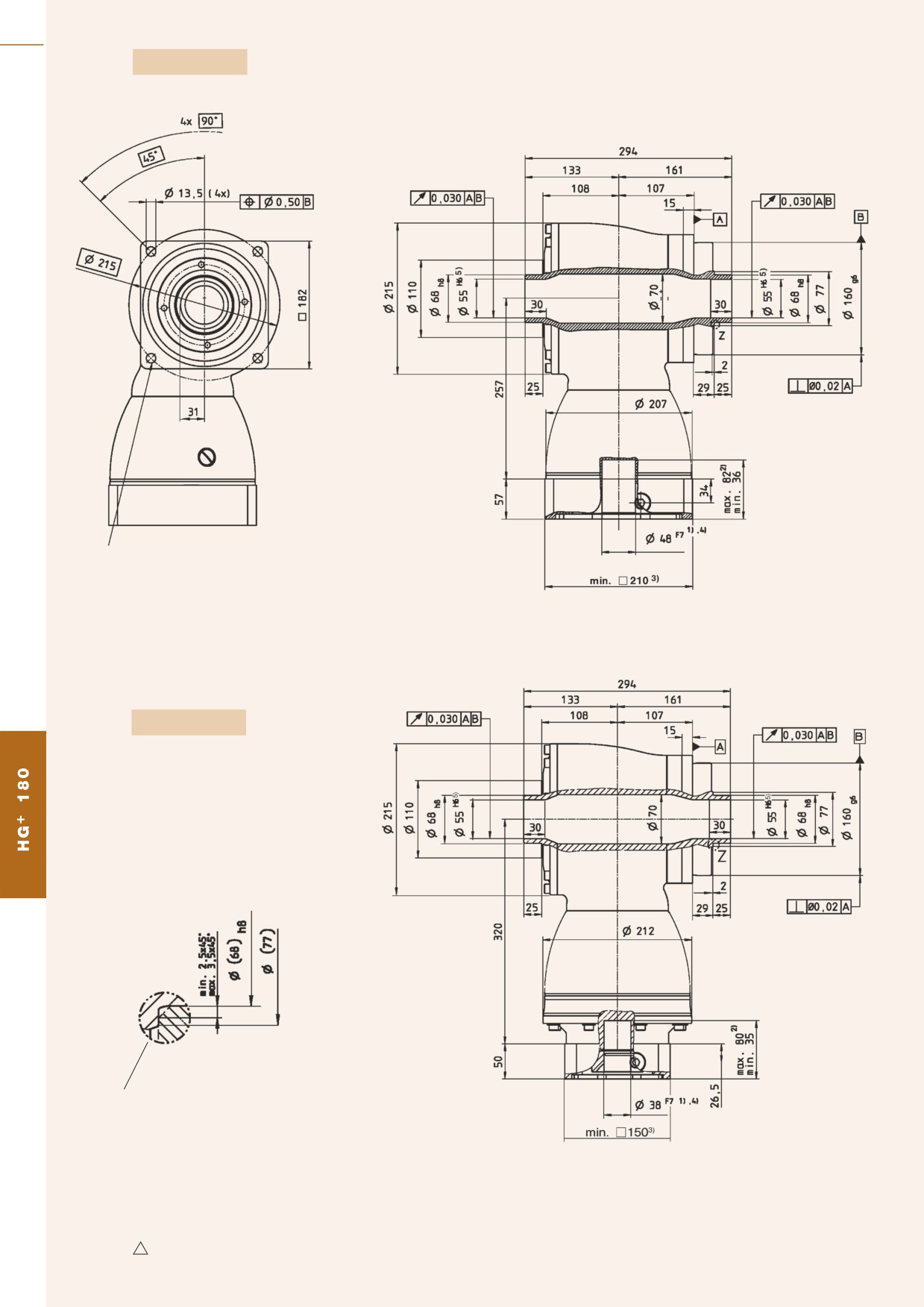

1-ступенчатая

для 4 х болт М12/класс прочности 12.9

2-ступенчатая

Z: Соединительная деталь

Недопустимые размеры ± 1мм.

1) Проверить согласование с двигателем.

3) Размеры зависят от двигателя.

Монтаж двигателя соответственно инструкции по эксплуатации

Технические данные HG+ 180

1-ступенчатая

2-ступенчатая

Передаточные отношения

100

Макс. момент ускорения

T_2B

640

550

470

640

550

470

(макс. 1000 циклов в час)

Номинальный вращающий

400

380

360

400

380

360

момент на приёме

T_2N

Критический момент перегрузочный T_2Not Nm

830

720

600

830

720

600

(допустимо 1000-кратно за срок службы передачи)

Допустимая средн. скорость вращения привод*

1600

2700

2900

3200

3400

(при температуре окруж. среды 20°C)**

n_1N min^-1

Макс. непрерывный вращающий момент

2000

2200

2500

1Ncym min^-1

Крутящий момент холостого хода (n₁ = 3000 min^-1)

10,5

(при температуре передачи 20°C)

T₀₁₂

Макс. скорость вращения приво n_1Max min^-1

4000

Крутильный зазор

j_t

arcmin

≤4

Крутильная жёсткость

C_t21 Nm/arcmin

Макс. осевое усилие ***

F_2AMax

13500

Макс. радиальное усилие ***

F_2RMax

14000

Макс. опрокидывающий момент M_2KMax Nm

3213

К.п.д. при полной нагрузке

Прочность

L_h

> 20.000

(расчёт смотри каталог фирмы alpha гTechnische Basis“)

Вес (вкл. адаптерная плита)

46,0

47,0

Уровень шума (n₁ = 3000 min^-1) ****

L_PA dB(A)

< 68

Макс. допуст. температура корпуса

°C

+ 90

Окружающая температура

°C

0 до + 40

Смазка

синтетическое трансмиссионное масло

Покраска

голубой RAL 5002

Направление вращения

На стороне привода и отбора мощности против часовой стрелки

Вид защиты

IP 65

Момент инерции масс

J₁

kgcm²

73,3

51,6

42,1

34,0

29,7

13,9

12,3

12,0

10,9

10,7

10,1

10,0

9,9

(отнесённый к приводу)

* При сниженном номинальном вращающем моменте более высокие средние скорости вращения возможны.

** При более высокой окружающей температуре снизить число оборотов n1N.

*** По отношению к середине вала на стороне отбора мощности.

****Измерено при передаточном отношении i = 5.

Опции: односторонний полый вал

При условиях использова-

ния S1 (непрерывный

режим) и более высоких

скоростях вращения,

обратитесь в фирму alpha

Таблица перерасчёта

1 mm

= 0,039 in

1 Nm

= 8,85 in.lb

1 kgcm2 = 8,85 x 10-4 in.lb.s2

1 N

= 0,225 lb_f

1 kg

= 2,21 lb_m

HG⁺ - Монтаж на вал машины

Вал нагрузки монтируется на передачу с помощью усадочной шайбы.

В объёме поставки передачи HG⁺ усадочная шайба не содержится и

должна быть заказана дополнительно как комплектующая деталь

(смотри таблицу).

Типы усадочной шайбы

HG⁺060

HSD18-22

HG⁺075

HSD24-22

HG⁺100

HSD36-22

HG⁺140

HSD50-22

HG⁺180

HSD68-22

Для работы достаточна одна усадочная шайба на каждую передачу.

Монтаж с двумя усадочными шайбами также возможен, к примеру, при

использовании с различными машинными валами.

Для корректного монтажа усадочной шайбы обратите, пожалуйста,

внимание на руководство по эксплуатации для передач HG⁺.

Руководство приложено к поставке. Вы можете его скачать также

через www.alphagetriebe.de.

Сторона отбора

мощности

Центрирующий

элемент

Болты для крепления,

в объёме поставки

включительноinkl.

Заглушка

Адаптерная плита

Сторона привода

Символы и индексы

Знаки

Единица

Наименование

Индексы

Nm/arcmin Сопротивление проворачиванию

Бол. буквы

Допустимые значения

Сила

Мал. буквы

Имеющиеся значения

Передаточные отношения

Привод

arcmin

Люфт

Отбор

кгсм²

Момент инерции масс

A/a

Аксиальный

час

Срок службы

B/b

Ускорение

Момент

Break

Поломка

мин^-1

Число оборотов

Часы

к.п.д.

K/k

Опрокидывание

Крутящий момент

Среднее

Max/max

Максимальное

Mot

Двигатель

Номинал

Not/not

Аварийн. выключение

Холостой ход

R/r

Поперечно

Проворачивание

Передачи быстрый выбор

Для более точного выбора вариантов передачи мы рекомендуем Вам более детальный выбор при помощи каталога "Technical Basics"

фирмы "alpha" (www.alphagetriebe.de ) или использование компьютерной программы фирмы "alpha" cymex® 3.0 Software для выбора

передач и для расчёта Вашей комплектной трансмиссионной цепи.

1. Определение по техническим данным

4. Согласование диаметра расточки зажимной

Циклический

двигателя макс. момента ускорения двигате-

втулки по таблице на странице 20

режим S5

ля

T_MaxMot [Nm]

действителен при количестве

5. Сравнение длины вала двигателя L_Mot [mm] с

циклов < 1000

2. Определение макс. имеющегося момента

миним. и макс. размерами в соответственном

ускорения на отборе передачи T_2b [Nm]

листе размеров

Продолжительность включения

T_2b= T_MaxMot • i

< 60 % и < 20 мин.*

3. Сравнение макс. имеющегосямомента

ускорения T_2b [Nm] с макс. допустимым

моментом ускорения T_2b [Nm] на отборе

передачи

T_2b< T_2B

Постоянный

В случае непрерывных идущих применений, пожалуйста контактируйте "alpha".

режим S1

* Рекомендация фирмы "alpha". Мы охотно Вам поможем в дальнейшем: + 49 (0) 7931 /493-0

Редукторы alpha Value Line, Nabtesco, Euronorm. Каталоги - часть 19
