Rexroth Роликовые рельсовые направляющие. Роликовые каретки, направляющие рельсы, принадлежности Каталог (2014 год) - часть 9

 129

 129

129

R999000353 (2014-05),

Bosch Rexroth AG

R999000353 (2014-05),

Bosch Rexroth AG

Запасные части |

Роликовые рельсовые направляющие

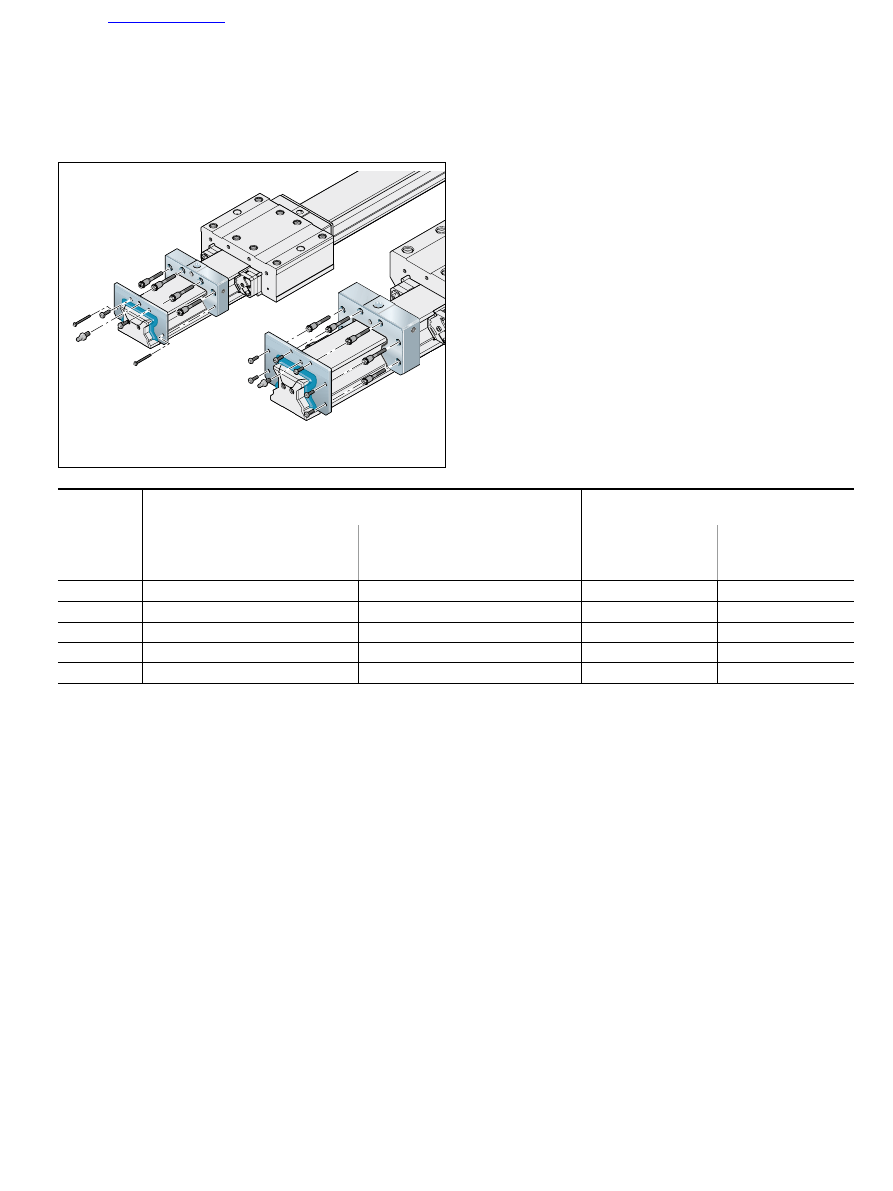

Комплект торцевой  крышки с торцевым уплотнением

Комплект для широкой роликовой каретки и

роликовой каретки для больших нагрузок

Для замены при проведении технического
обслуживания роликовых кареток

Указания

Крепежные винты входят в комплект поставки.



▶

Следует утилизировать старые винты.

Более подробная информация по монтажу приведена в
«Руководстве по монтажу роликовых рельсовых
направляющих».

Типоразмеры 65FXS,
65/100, 100 и 125

Типоразмер 55/85

(принципиальная схема)

Типоразмер Номера заказов для комплекта торцевой крышки с торцевым

уплотнением,  подходящей для

Вес комплекта с крышкой из

широких роликовых кареток

роликовых кареток для больших
нагрузок

пластмассы

кг

алюминия

кг

55/85

R1810 592 60

–

–

0,30

65/100

R1810 692 60

–

–

0,65

65 (FXS)

–

R1810 690 10

0,26

–

100

–

R1810 291 10

0,61

–

125

–

R1810 391 60

–

2,30

130

130

Bosch Rexroth AG

, R999000353 (2014-05)

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Запасные части

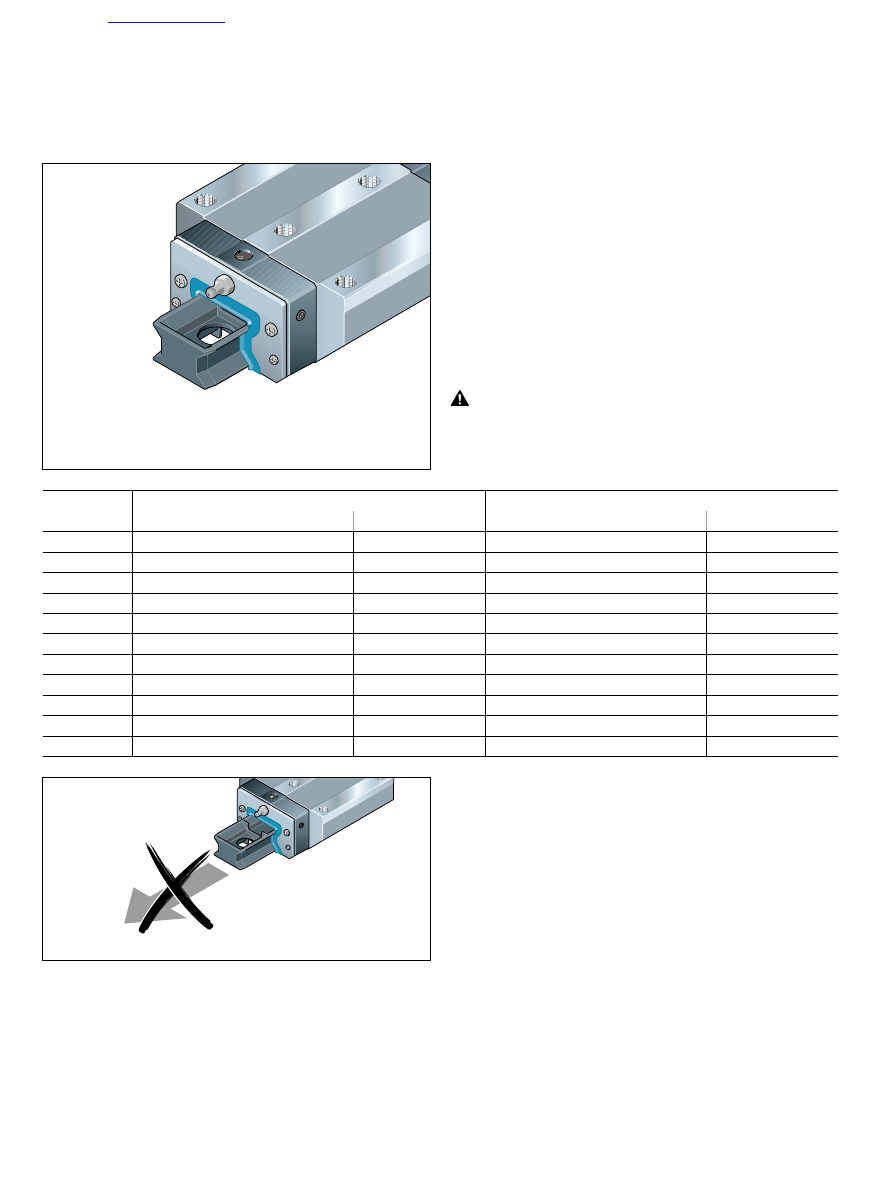

Транспортная оправка

Транспортная оправка для роликовой каретки

Служит для транспортировки и в качестве монтажного
приспособления



▶ Материал: пластмасса

Указания

Роликовая каретка сдвигается с транспортировочного
крепления на рельс.
Смотри раздел «Указания по монтажу».

 Транспортная оправка должна оставаться в

роликовой каретке до монтажа роликовой каретки на
направляющий рельс! В противном случае возможна
потеря роликов!

Типоразмер

Нормальная роликовая каретка

Длинная роликовая каретка

Номера заказов

Вес (г) Номера заказов

Вес (г)

25

R1651 202 89

3,8 R1653 202 89

4,2

30

R1651 702 89

7,5 R1653 702 89

9,1

35

R1651 302 89

8,7 R1653 302 89

10,2

45

R1651 402 89

17,2 R1653 402 89

20,5

55

R1653 502 89

32,8 R1653 502 89

32,8

65

R1853 600 91

40,7 R1853 600 91

40,7

65 (FXS)

–

– R1854 600 91

68,0

55/85

–

– R1871 500 81

367,0

65/100

–

– R1871 600 81

663,0

100

R1861 200 91

154,0 R1863 200 91

197,0

125

R1861 300 81

1888,0 R1863 300 81

2600,0

 131

 131

131

R999000353 (2014-05),

Bosch Rexroth AG

R999000353 (2014-05),

Bosch Rexroth AG

Запасные части |

Роликовые рельсовые направляющие

132

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Принадлежности - зажимные тормозные устройства

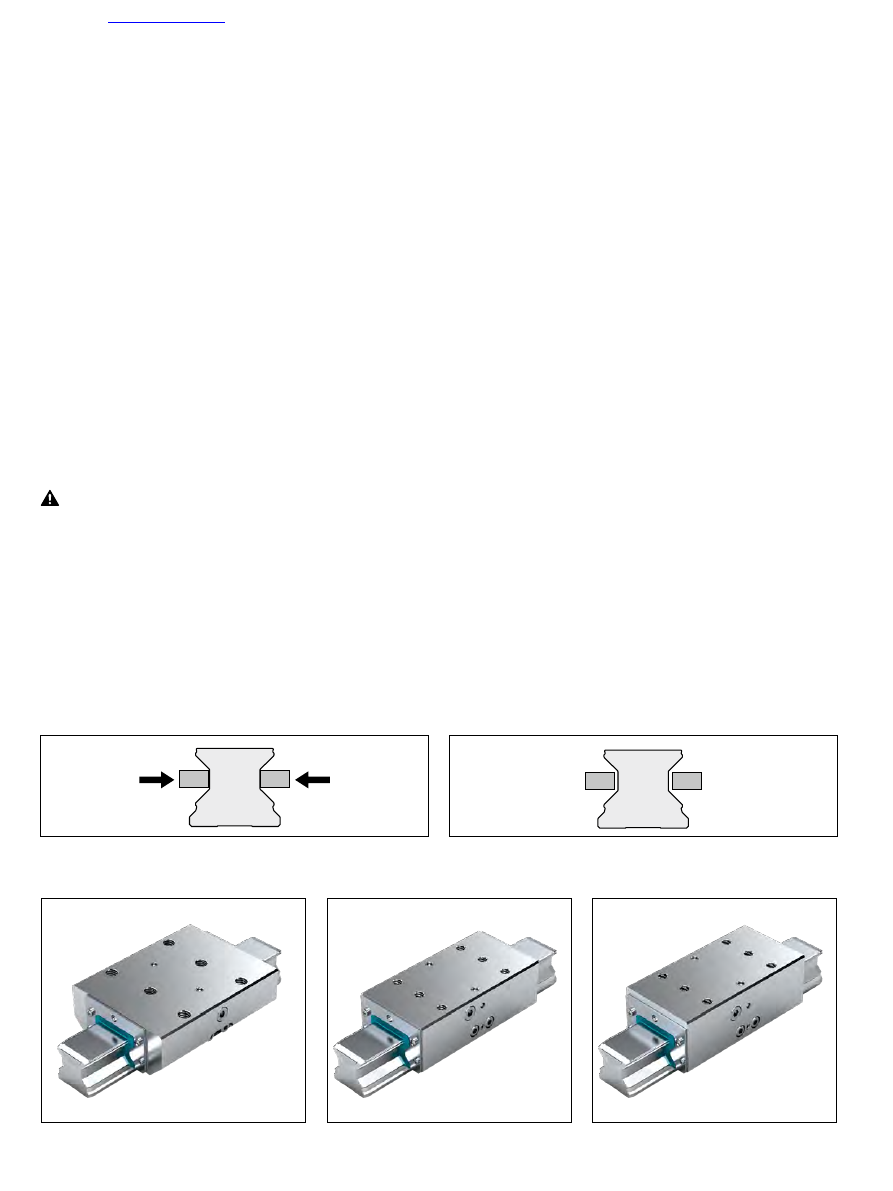

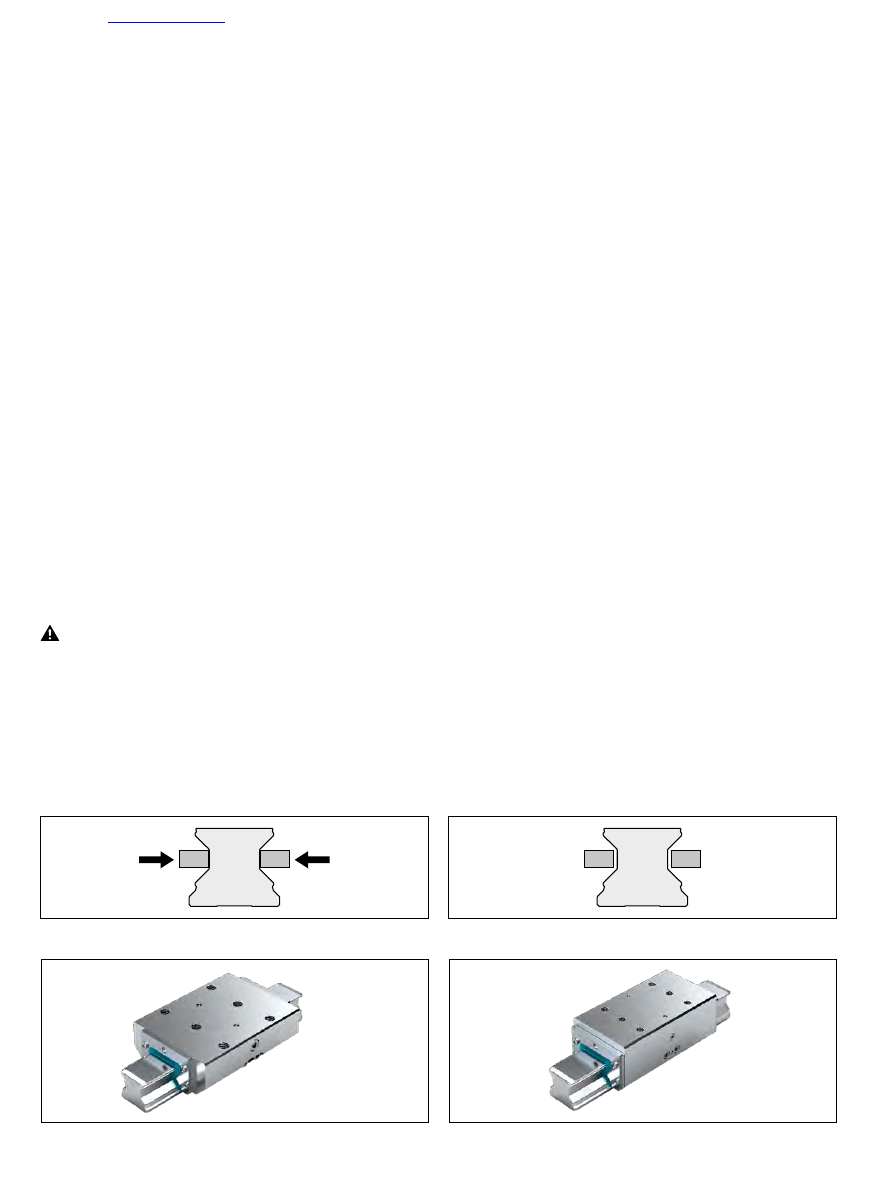

Гидравлические зажимные тормозные устройства.

Описание продукции

Принцип работы

Рабочее гидравлическое давление:  50 - 150 бар
Зажимное и удержание при подаче давления

Зажимные элементы прижимаются к боковым
поверхностям направляющей за счет подаваемого
давления.

Рабочее гидравлическое давление: 0 бар
Разжатие усилием пружины

Возвратная пружина с предварительным натягом
обеспечивает короткие циклы разжатия.

Области применения

Зажим



▶ при проведении монтажных работ и простое машины

под нагрузкой



▶ тяжелые системы с ручным управлением



▶ рабочие столы машин обрабатывающих центров для

обработки резанием тяжелых деталей

Торможение



▶ поддержка линейных электродвигателей, в качестве

тормозного устройства для линейных
электродвигателей



▶ тяжелой системы с ручным управлением

Отличительные характеристики



▶ Очень высокие осевые удерживающие усилия



▶ Динамическая и статическая стабильность в осевом

направлении



▶ Тормозные устройства для больших нагрузок

KBH, FLS

KBH, SLS

Особенности типа KWH:



▶ Малый рабочий объем



▶ Компактное конструктивное исполнение, совместимое

с положениями стандарта DIN 645



▶ 10 млн. циклов зажима (значение B10d)

Другие преимущества



▶ До 1 миллиона срабатываний для зажима



▶ До 2000 аварийных торможений



▶ Резьбовые отверстия для подключения к

гидросистеме с обеих сторон



▶ Прочный и жесткий стальной корпус, никелевое

гальванопокрытие



▶ Высокая точность позиционирования



▶ Давление открывания зажима 150 бар



▶ Поставка в сборе с полным комплектом уплотнений



▶ Специальная технология на основе напорных

мембран для наивысшей функциональной
безопасности без потери давления и течей.



▶ Геометрическое замыкание и тормозные колодки с

контактным профилем большой площади для
наивысшей осевой жесткости.



▶ Есть исполнения для применений при очень больших

нагрузках.

 Следует соблюдать указания по технике безопасности

для зажимных тормозных устройств.

 133

R999000353 (2014-05),

Bosch Rexroth AG

Принадлежности - зажимные тормозные устройства |

Роликовые рельсовые направляющие

Подключения к гидросистеме

Гидравлические зажимные устройства предварительно наполнены на заводе маслом HLP 46. Подключение к
гидросистеме возможно с обеих сторон каретки. Для подвода напорной линии достаточного одного подключения.
Следует обратить особое внимание на удаление воздуха из стационарных и гибких гидромагистралей, так как
наличие воздуха в системе может привести к повреждению уплотнительныхх элементов.


Присоединительные конструкции, монтаж зажимных устройств

Чтобы избежать негативных воздействий, например, постоянного проскальзывания по линейной направляющей,
присоединительная конструкция должна быть расчитана в соответствии с техническими требованиями и режимом
работы. Перекошенное положение зажимных устройств может привести к контакту, вызывающему износ, и тем
самым – повреждение линейной направляющей.
Заводская предварительная настройка адаптирована к линейной направляющей, поэтому при монтаже эту настройку
изменять нельзя. Обязательно соблюдайте указания руководства по монтажу зажимных и тормозных устройств и
линейных направляющих. Многие элементы тормозных устройств комплектуются средствами защиты при
транспортировке между контактными профилями.
При монтаже их можно удалить только если подключить рабочее давление. Зажимное устройство разрешается
разгружать только тогда, когда между контактными профилями имеется соответствующий направляющий рельс или
средство защиты при транспортировке!
Зажимные тормозные устройства ни в коем случае не должны выполнять функции направляющих. Поэтому замена
роликовой каретки зажимным устройством невозможна. Идеальная позиция зажимного устройства находится между
двумя роликовыми каретками. При применении нескольких зажимных устройств, они должны равномерно
распределяться по обоим направляющим рельсам, чтобы обеспечить максимальную жесткость общей конструкции.

Смазка



При применении предписываемой гидравлической жидкости смазка не требуется.

Защита поверхности

Все корпусы зажимных устройств имеют никелевое гальванопокрытие, благодаря чему обеспечивается защита от
коррозии. На алюминиевые поверхности, в соответствии с Вашими требованиями, может быть нанесено никелевое
гальванопокрытие или слой твердого металла.


Значение B10d

Значение B10d отражает количество циклов включения, при котором возникает опасность выхода из строя до 10 %
элементов.

Дополнительная информация

134

G

1

a)

b)

F

E

1

B

1

B

3

E

2

E

3

S

2

S

1

S

2

S

1

A

N

2

N

1

H

1

H

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Принадлежности - зажимные тормозные устройства

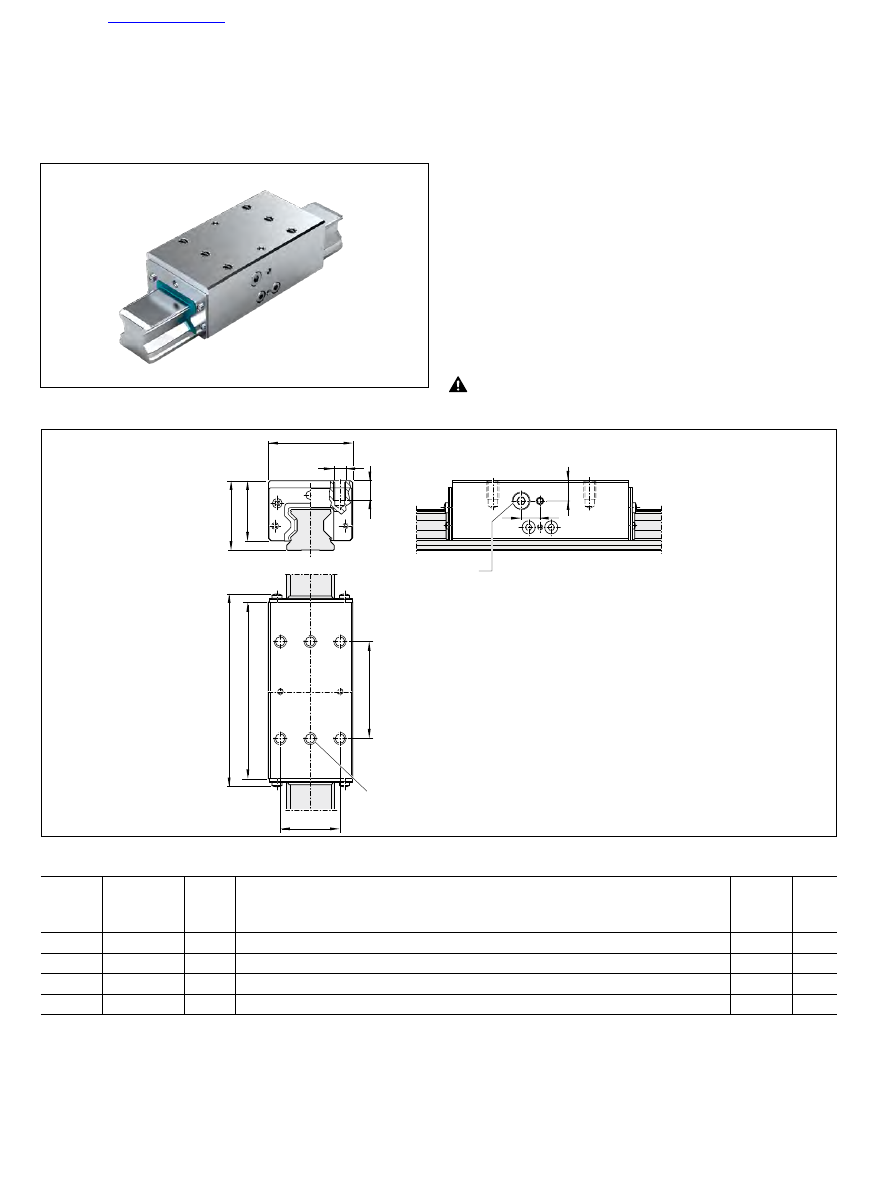

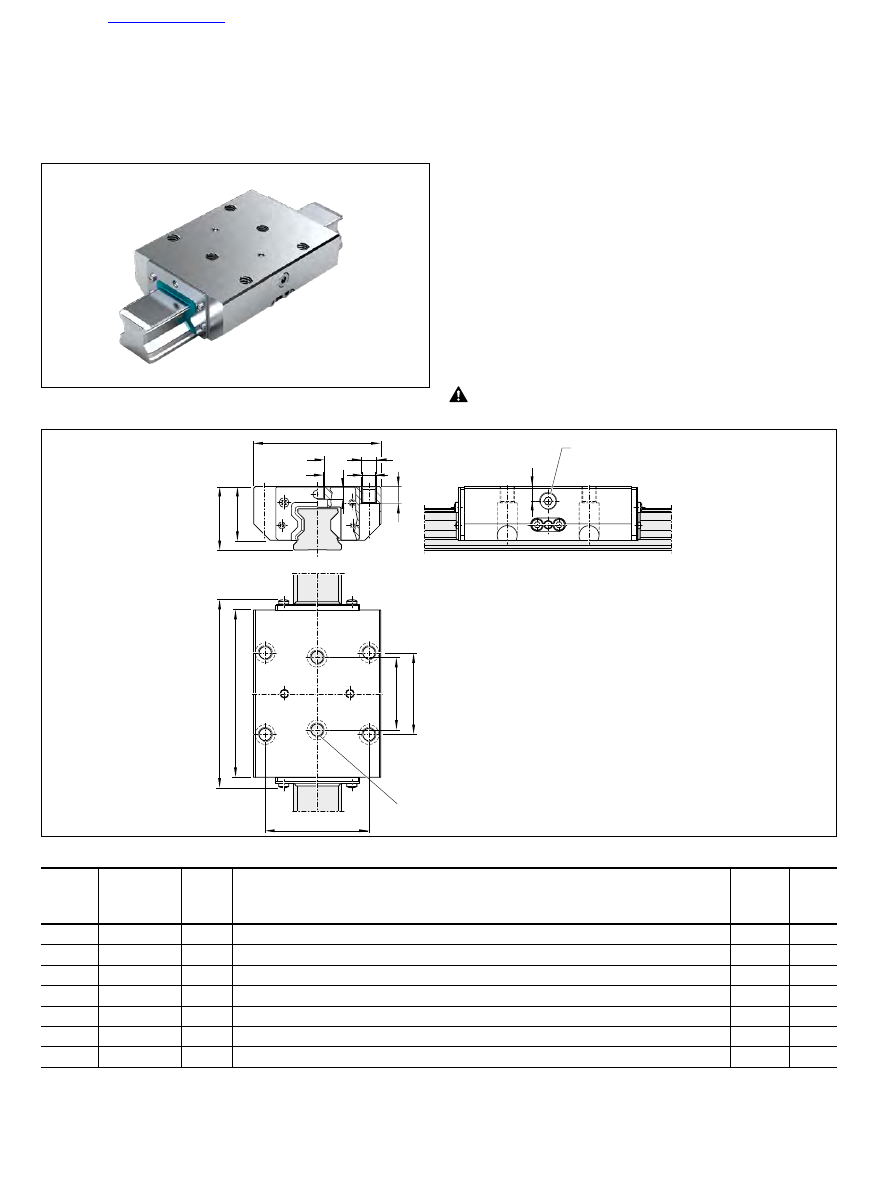

Гидравлические зажимные тормозные устройства типа KBH
FLS

Номера заказов und Abmessungen

Типо-
размер

Номер
заказа

Удерж.
сила

1)

Размеры (мм)

Рабочий
объем

5)

Вес

(Н)

A

B

1

B

3

H

H

1

E

1

E

2

E

3

F

G

1

N

1

3)

N

2

4)

S

1

S

2

(см

3

) (кг)

45

R1810 440 21

7400

2)

120 155,0 174,0 60 51,0

100

80

60

15 1/8"

15 13,5 10,5

M12

1,8

5,2

55

R1810 540 21

10200

2)

140 184,0 205,0 70 58,0

116

95

70

16 1/8"

18 13,7 12,5

M14

2,4

8,4

65

R1810 640 21

22700

2)

170 227,0 246,0 90 76,0

142

110

82

20 1/4"

23 21,5 14,5

M16

3,8 17,3

Указание

Подходит для всех направляющих рельсов SNS.

Зажим и торможение при подаче давления



▶ Макс. рабочее давление гидравлической системы:



▶ Типоразмер 45 - 65: 150 бар



▶ Температурный диапазон применения t: 0 - 70°C

Указания по смазке



▶ Первичное наполнение гидравлическим маслом HLP46



▶ При применении других масел следует проверить их

совместимость

  Соблюдайте указания по технике безопасности при

работе с зажимными тормозными устройствами.

a)

Подключение к гидравлической системе*) G

1

 двухстороннее

b)

Дополнительно могут использоваться оба средних
крепежных отверстия

*) Требуется только одно подключение.
Все подключения при поставке заглушены.

Указания по монтажу



– Применимы опорные поверхности с обеих сторон



– Проконтролировать жесткость присоединительной

конструкции



– Перед вводом в эксплуатацию ознакомьтесь с указаниями

руководства по монтажу



– Проконтролировать равномерность прилегания

уплотняющей кромки торцевых уплотнений к
направляющему рельсу. При необходимости выровнять их.

1)

Проверка осуществляется в смонтированном состоянии с пленкой жидкой смазки (ISO-VG 68).

2)

 135

G

1

a)

b)

H

1

H

S

2

A

N

3

F

B

1

B

3

E

2

E

1

R999000353 (2014-05),

Bosch Rexroth AG

Принадлежности - зажимные тормозные устройства |

Роликовые рельсовые направляющие

a)

Подключение к гидравлической системе*) G

1

 двухстороннее

b)

Дополнительно могут использоваться оба средних
крепежных отверстия

*) Требуется только одно подключение.
Все подключения при поставке заглушены.

Указания по монтажу



– Применимы опорные поверхности с обеих сторон.



– Проконтролировать жесткость присоединительной

конструкции



– Перед вводом в эксплуатацию ознакомьтесь с указаниями

руководства по монтажу.



– Проконтролировать равномерность прилегания

уплотняющей кромки торцевых уплотнений к
направляющему рельсу.
При необходимости выровнять их.

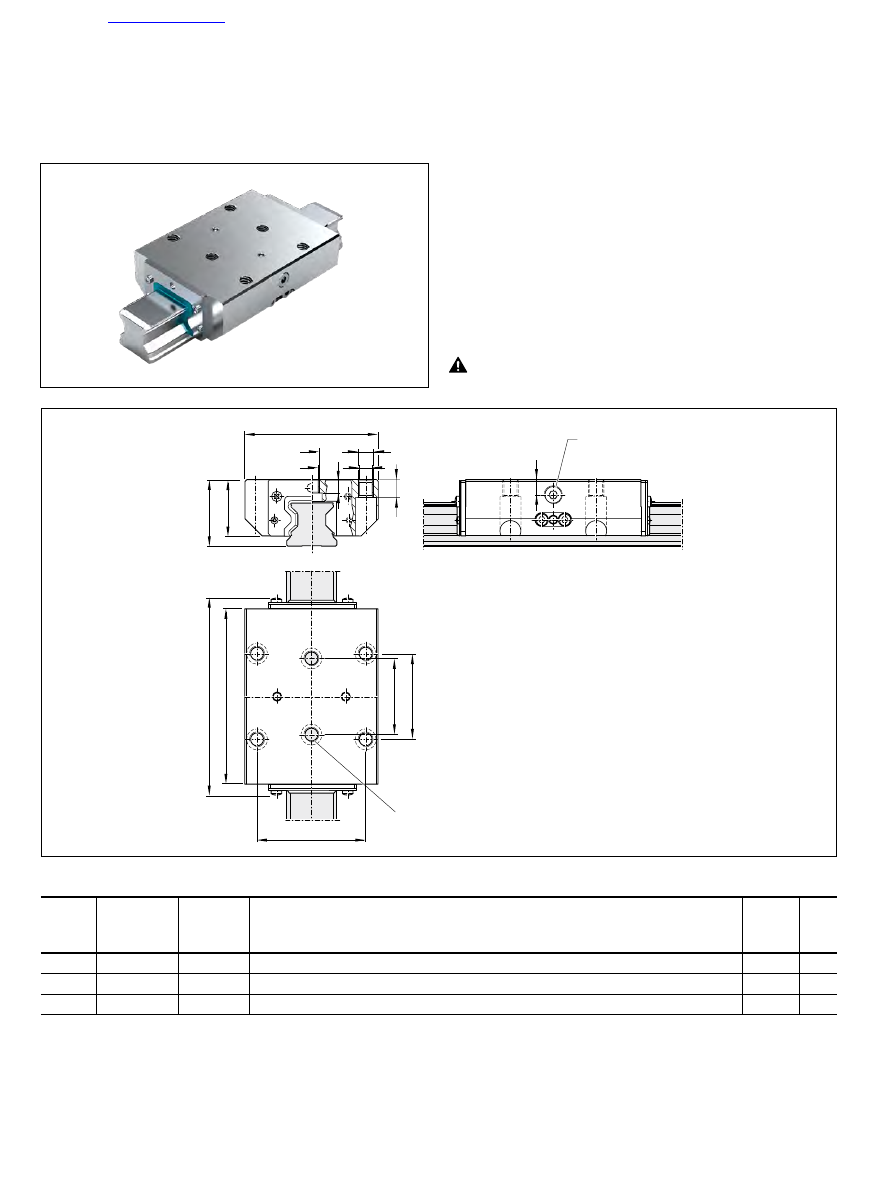

Гидравлические зажимные тормозные устройства типа KBH
SLS

Номера заказов und Abmessungen

Типо-
размер

Номер
заказа

Удерж.
сила

1)

Размеры (мм)

Рабочий
объем

5)

Вес

(Н)

A

B

1

B

3

H

H

1

E

1

E

2

F

G

1

N

2

S

2

(см

3

)

(кг)

45

R1810 440 22

7400

2)

86

155

166

70

61

60

80

24

1/8"

18

M10

1,8

5,2

Указание

Подходит для всех направляющих рельсов SNS.

Зажимает и удерживает при подаче давления



▶ Макс. гидравлическое рабочее давление:



▶ Типоразмер 45: 150 бар



▶ Диапазон температур при применении t: 0 - 70°C

Указания по смазке



▶ Первичное наполнение гидравлическим маслом HLP46



▶ При применении других масел необходимо проверить

его совместимость.

 Соблюдайте указания по технике безопасности при

работе с зажимными тормозными устройствами.

1)

Проверка осуществляется в смонтированном состоянии с пленкой жидкой смазки (ISO-VG 68).

2)

При 150 бар

3)

На операцию зажима

136

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Принадлежности - зажимные тормозные устройства

Общие указания по технике безопасности

 Во время проведения всех видов работ с зажимными тормозными устройствами следует соблюдать

соответствующие действующие положения предписаний по технике безопасности, указания по безопасности и
монтажу предписаний Союза немецких электротехников VDE!

 Зажимные тормозные устройства ни в коем случае не должны выполнять функции направляющих. Поэтому

замена роликовой каретки зажимным устройством невозможна. Идеальная позиция зажимного устройства
находится между двумя роликовыми каретками. При применении нескольких зажимных устройств, они должны
равномерно распределяться по обоим направляющим рельсам, чтобы обеспечить максимальную жесткость
общей конструкции.

 Для гидравлических зажимных тормозных устройств давление сливной магистрали резервуара должно ыть быть

меньше, чем 1,5 бар!

 Необходимо обращать внимание на время срабатывания/время реакции зажимных тормозных устройств!

 Зажимные тормозные устройства не должны применяться для фиксации подвешенных грузов!

 Не снимать транспортные фиксаторы, пружина находится в напряженном состоянии.

 Средство защиты при транспортировке можно удалять лишь в том случае, если:



– подключение гидропривода нагружено  рабочим давлением, в соответствии с предписаниями;



– подвод воздуха нагружен пневматическим давлением, в соответствии с предписаниями, как минимум 4,5 бар

(MBPS) или 5,5 бар (UBPS, MKS).

 Зажимные устройства разрешается разгружать только тогда, когда между профильными контактами имеется

соответствующий направляющий рельс или средство защиты при транспортировке!

 Не допускается применение на направляющих рельсах зажимных тормозных устройств в комбинации со

встроенными измерительными системами!

Указания по технике безопасности при работе с зажимными

тормозными устройствами

 137

R999000353 (2014-05),

Bosch Rexroth AG

Принадлежности - зажимные тормозные устройства |

Роликовые рельсовые направляющие

Дополнительная информация по элементам зажима и устройств торможения

  Зажимные и тормозные устройства применяются для зажима и удержания элементов качения в случаях, важных

с точки зрения безопасности. Надежное функционирование всех устройств, в которых применяются такие
зажимные тормозные устройства, определяется главным образом системой управления этого устройства.
Техническую разработку этого устройства и системы управления должен осуществлять производитель
оборудования. При этом необходимо учитывать защитно-технические требования функциональной безопасности.


Дополнительная информация по зажимным устройствам

 Устройство запрещено применять в качестве устройства торможения! Применение только в состоянии покоя оси.

 Нагружение давлением осуществляется только в смонтированном состоянии на направляющем рельсе!

138

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Принадлежности - зажимные тормозные устройства

Гидравлические зажимные устройства

Описание продукции

Принцип функционирования

Рабочее гидравлическое давление: 50 - 150 бар.
Зажим и удержание при подаче давления.

Зажимные элементы прижимаются к боковым
поверхностям направляющей за счет подаваемого
давления.

Рабочее гидравлическое давление: 0 бар
Разжатие усилием пружины

Возвратная пружина с предварительным натягом
обеспечивает короткие циклы разжатия.

Области применения



▶ Зажим тяжелых систем с ручным управлением



▶ Зажим рабочих столов обрабатывающих центров при

обработке резанием тяжелых деталей

Отличительные характеристики



▶ Очень высокие осевые удерживающие усилия



▶ Компактная конструкция в соответствии с нормами

стандарта DIN 645



▶ Динамическая и статическая стабилизирование

осевом направлении

KWH, FLS

KWH, SLS

KWH, SLH

Другие преимущества



▶ Резьбовые отверстия с обеих сторон для

подключения к гидросистеме



▶ Прочный и жесткий стальной корпус, никелевое

гальванопокрытие



▶ Высокая точность позиционирования



▶ Давление, регулируемое бесступенчато, в диапазоне

50 – 150 бар



▶ Поставка в сборе полным комплектом уплотнений



▶ Специальная технология на основе напорных

мембран для наивысшей функциональной
безопасности без потери давления и течей.



▶ Геометрическое замыкание и тормозные колодки с

контактным профилем большой площади для
наивысшей осевой жесткости.

 Особенности типа KWH:



▶ 10 млн. циклов зажима (значение B10d)

 Следует соблюдать указания по технике безопасности

при работе с зажимными тормозными устройствами.

 139

10 000

20 000

  2 000

  4 000

30 000

40 000

0

50 000

20

40

60

80

100

120

140

0

20 000

22 000

24 000

26 000

28 000

18 000

16 000

14 000

12 000

10 000

  8 000

  6 000

60 000

70 000

80 000

90 000

100 000

110 000

160

180

F

n



(Н)

F

ha



(Н)

p

(бар)

20 000

40 000

60 000

80 000

100 000

120 000

140 000

160 000

180 000

200 000

220 000

  4 000

  8 000

40 000

44 000

48 000

52 000

56 000

36 000

32 000

28 000

24 000

20 000

16 000

12 000

35

25

30

45

55

65

100

125

25-65 100/125

25-65 100/125

R999000353 (2014-05),

Bosch Rexroth AG

Принадлежности - зажимные тормозные устройства |

Роликовые рельсовые направляющие

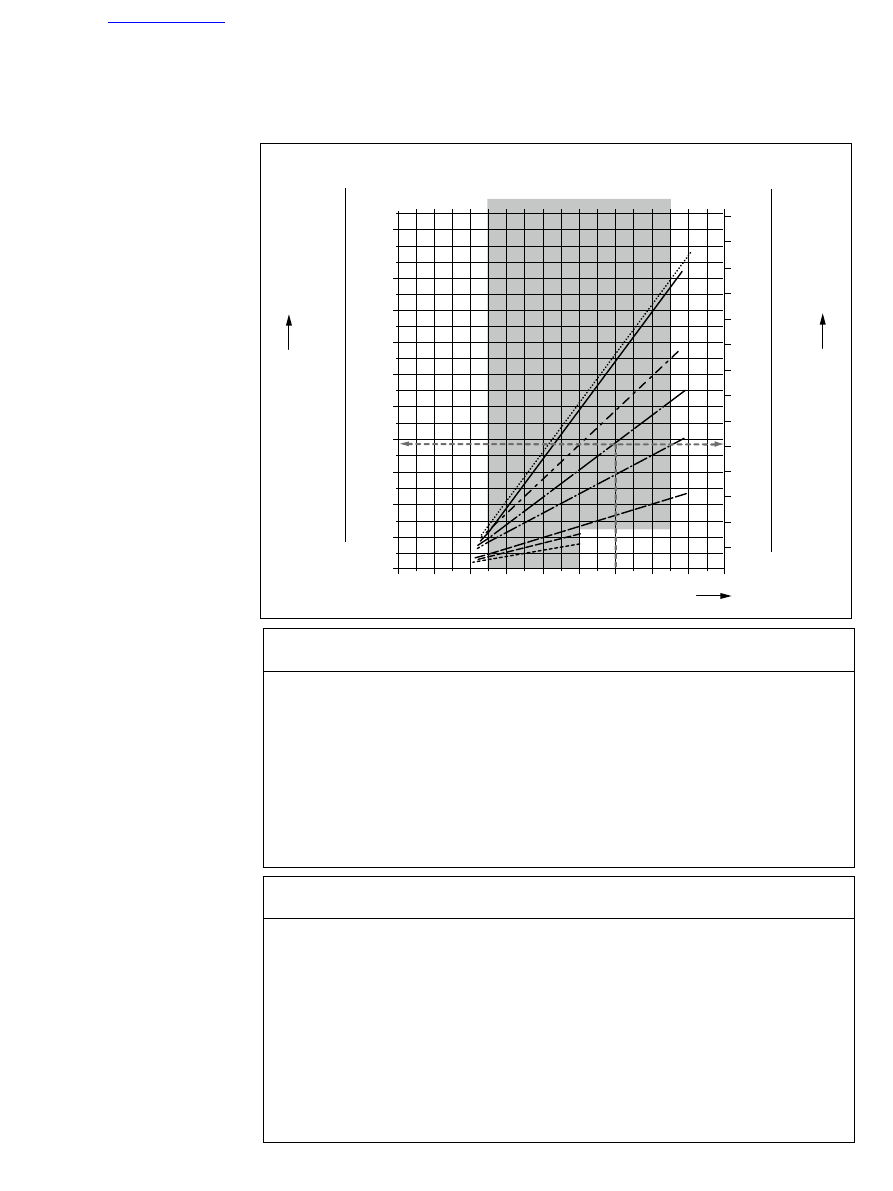

Технические данные и расчеты

Нормальная нагрузка

и удерживающие

силы

Измеренные значения
гидравлического
зажимного устройства типа
KWH, для каретки FLS-
фланцевая длинная,
стандартной высоты,
типоразмер 25-65

Макс. рабочее
гидравлическое давление:



▶ Типоразмер 25 – 30:

100 бар



▶ Типоразмер 35 – 65:

150 бар

f

S

  = показатель надежности   (-)

F

ha

 = удерживающая сила

(Н)

(при µ

0

 = 0,13)

F

ha, perm

 = допустимая

удерживающая сила

(Н)

F

n

  = нормальная сила

(Н)

µ

0

  = коэффициент сцепления  (-)

p  = давление

(бар)

F

ha



=

  F

n

 · 2 · μ

0

Нормальная сила (измерено): F

n

  (см. диаграмму)

Коэффициент сцепления:  µ

0

  =  0,13 (прибл.) для пары сталь/сталь,

смазано маслом, относительно направляющего рельса

Пример расчета: зажимное устройство типа KWH
Типоразмер 55

Давление:

p

=

  120 бар

Нормальная нагрузка:  F

n



=

  38 500 Н (см. диаграмму)

Удерживающая сила:  F

ha



=

  38 500 Н · 2 · 0,13

=

  10 010 Н

F

ha, perm



=

 F

ha

 / f

S

Показатель надежности f

S

 зависит от:



▶ колебаний



▶ импульсных нагрузок



▶ специальных требований при применении и т.д.

Пример: зажимное устройство типа KWH
Типоразмер 55

Удерживающая сила:

F

ha



=

  10 010 Н (см. пример расчета)

Показатель надежности:

f

S



=

  1,25 (принято)

Допустимая удерживающая сила:  F

ha, perm



=

  10 010 Н / 1,25

≈  8 000 Н

Рабочая область

Нормальная нагрузка и удерживающие силы гидравлических зажимных устройств

Расчет

удерживающей силы

Удерживающая сила для
гидравлических
зажимных устройств

Допустимая
удерживающая сила для
гидравлического
зажимного устройства

Типоразмер:

Типоразмер:

140

G

1

a)

b)

F

E

1

B

1

B

3

E

2

E

3

S

2

S

1

S

2

S

1

A

N

2

N

1

H

1

H

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Принадлежности - зажимные тормозные устройства

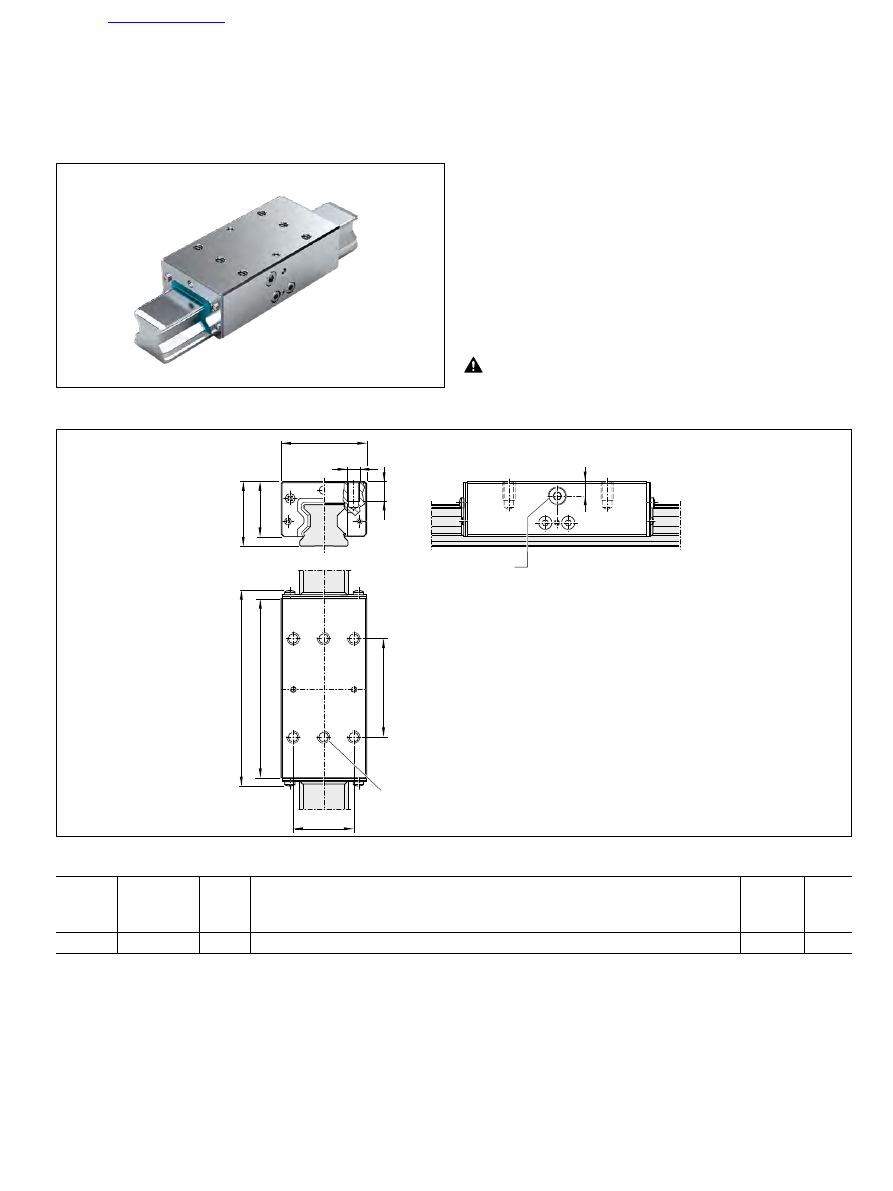

Гидравлические зажимные устройства типа KWH
FLS

1)

Проверка осуществляется в смонтированном состоянии с
пленкой жидкой смазки (ISO-VG 68). Значения допустимой

удерживающей силы указаны в разделе «Общие технические

данные и расчеты»

2)

При давлении 100 бар

Номера заказов und Abmessungen

Типо-
размер

Номер
заказа

Удерж
сила

1)

Размеры (мм)

Рабочий
объем

6)

Вес

(Н)

A

B

1

B

3

H

H

1

E

1

E

2

E

3

F

G

1

N

1

4)

N

2

5)

S

1

S

2

(см

3

)

(кг)

25

R1810 242 11 2 200

2)

70 92,0

99,3 36 30,0

57

45

40

9,5 1/8"

9

7,3

6,8

M8

0,6

1,22

35

R1810 342 11 5 700

3)

100 120,5 128,0 48 41,0

82

62

52 12,0 1/8"

12 11,0

8,6

M10

1,1

2,69

45

R1810 442 11 9 900

3)

120 155,0 166,0 60 51,0

100

80

60 15,0 1/8"

15 13,5 10,5

M12

1,8

5,32

55

R1810 542 11 13 700

3)

140 184,0 197,0 70 58,0

116

95

70 16,0 1/8"

18 13,7 12,5

M14

2,4

8,40

65

R1810 642 11 22 700

3)

170 227,0 238,0 90 76,0

142

110

82 20,0 1/4"

23 21,5 14,5

M16

3,8

17,30

100

R1810 243 11 34 000

3)

250 200,0 222,6 120 105,0

200

150

150 20,0 1/4"

30 17,5 17,5

M20

5,0

29,1

125

R1810 343 11 46 000

3)

320 227,0 246,0 160 135,0

270 102,5 102,5 50,0 1/4"

45 29,0 24,0

M27

7,6

53,7

Указание

Подходит для всех направляющих рельсов SNS.

Зажимает и удерживает при подаче давления



▶ Макс. гидравлическое рабочее давление:



▶ Типоразмер 25: 100 бар

Типоразмер 35 - 125: 150 бар



▶ Диапазон температур при применении t: 0 - 70 °C

Указания по смазке



▶ Первичное наполнение гидравлическим маслом HLP46



▶ При применении других масел необходимо проверить

его совместимость

  Соблюдайте указания по технике безопасности при

работе с зажимными тормозными устройствами.

a)

Подключение к гидравлической системе*) G

1

 двустороннее

b)

Дополнительно могут использоваться оба средних
крепежных отверстия

*) Требуется только одно подключение.
Все подключения при поставке заглушены.

Указания по монтажу



– Применимы опорные поверхности с обеих сторон



– Проконтролировать жесткость присоединительной

конструкции



– Перед вводом в эксплуатацию ознакомьтесь с указаниями

руководства по монтажу



– Проконтролировать равномерность прилегания

уплотняющей кромки торцевых уплотнений к
направляющему рельсу

3)

 141

H

1

H

S

2

A

F

B

1

E

2

E

1

N

3

B

1

B

3

G

1

a)

b)

R999000353 (2014-05),

Bosch Rexroth AG

Принадлежности - зажимные тормозные устройства |

Роликовые рельсовые направляющие

3)

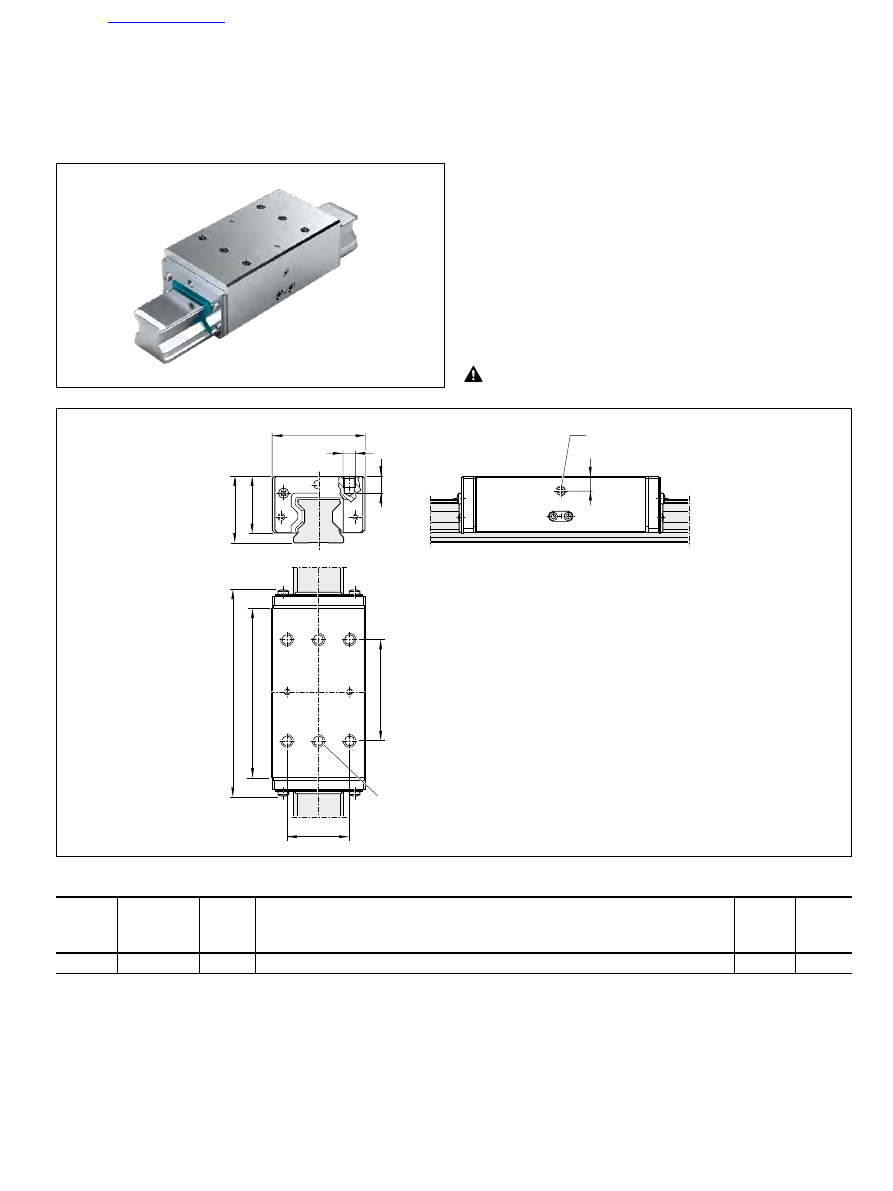

Гидравлические зажимные устройства типа KWH
SLS

Номера заказов и размеры

Типо-
размер

Номер
заказа

Удерж
сила

1)

Размеры (мм)

Рабочий
объем

3)

Вес

(Н)

A

B

1

B

3

H

H

1

E

1

E

2

F

G

1

N

3

S

2

(см

3

)

(кг)

65

R1810 642 51 22700

2)

126 227,0 238,0

90

76,0

76

120

20

1/4"

21

M16

3,8

15,4

Указание

Подходит для всех направляющих рельсов SNS.

Зажимает и удерживает при подаче давления



▶ Макс. гидравлическое рабочее давление:



▶ Типоразмер 65: 150 бар



▶ Диапазон температур при применении t: 0 - 70°C

Указания по смазке



▶ Первичное наполнение гидравлическим маслом HLP46



▶ При применении других масел необходимо проверить

его совместимость

 Соблюдайте указания по технике безопасности при

работе с зажимными тормозными устройствами.

1)

Проверка осуществляется в смонтированном состоянии с пленкой жидкой смазки (ISO-VG 68). Значения допустимой удерживающей
силы указаны в разделе «Общие технические данные и расчеты»

2)

a)

Подключение к гидравлической системе*) G

1

 двустороннее

b)

Дополнительно могут использоваться оба средних
крепежных отверстия

*) Требуется только одно подключение.
Все подключения при поставке заглушены.

Указания по монтажу



– Применимы опорные поверхности с обеих сторон



– Проконтролировать жесткость присоединительной

конструкции



– Перед вводом в эксплуатацию ознакомьтесь с указаниями

руководства по монтажу.



– Проконтролировать равномерность прилегания

уплотняющей кромки торцевых уплотнений к
направляющему рельсу.
При необходимости выровнять их.

142

H

1

H

S

2

A

F

I

B

1

B

3

E

2

E

1

N

3

G

1

a)

b)

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Принадлежности - зажимные тормозные устройства

Гидравлические зажимные устройства для типа KWH
SLH

Номера заказов und Abmessungen

Типо-
размер

Номер
заказа

Удерж
сила

1)

Размеры (мм)

Рабочий
объем

4)

Вес

(Н)

A

B

1

B

3

H

H

1

E

1

E

2

F

G

1

i

N

3

S

2

(см

3

)

(кг)

25

R1810 242 31 1 600

2)

48

92,0

99,3

40

33,5

35

50

12

1/8"

10

12

M6

0,6

1,10

35

R1810 342 31 3 500

2)

70 120,5 129,9

55

48,0

50

72

18

1/8"

–

13

M8

1,1

2,46

45

R1810 442 31 9 900

3)

86 155,0 166,0

70

61,0

60

80

24

1/8"

–

18 M10

1,8

4,95

55

R1810 542 31 13 700

3)

100 184,0 197,0

80

68,0

75

95

26

1/8"

–

19 M12

2,4

7,90

Указание

Подходит для всех направляющих рельсов SNS.

При подаче давления



▶ Макс. рабочее гидравлическое давление:



▶ Типоразмер 25 - 35: 100 бар



▶ Типоразмер 45 - 55: 150 бар



▶ Диапазон температур при применении t: 0 - 70 °C

SchmierУказаниеe



▶ Первичное наполнение гидравлическим маслом HLP46



▶ При применении других масел необходимо проверить

его совместимость.

 Соблюдайте указания по технике безопасности при

работе с зажимными тормозными устройствами.

1)

Проверка осуществляется в смонтированном состоянии с пленкой
жидкой смазки (ISO-VG 68). Значения допустимой удерживающей силы
указаны в разделе «Общие технические данные и расчеты»

2)

При давлении 100 бар

3)

a)

Подключение к гидравлической системе*) G

1

 двустороннее

b)

Дополнительно могут использоваться оба средних
крепежных отверстия

*) Требуется только одно подключение.
Все подключения при поставке заглушены.

Указания по монтажу



– Применимы опорные поверхности с обеих сторон



– Проконтролируйте жесткость присоединительной

конструкции



– Перед вводом в эксплуатацию ознакомьтесь с указаниями

руководства по монтажу.



– Проконтролировать равномерность прилегания

уплотняющей кромки торцевых уплотнений к
направляющему рельсу.
При необходимости выровнять их.

 143

R999000353 (2014-05),

Bosch Rexroth AG

Принадлежности - зажимные тормозные устройства |

Роликовые рельсовые направляющие

144

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Принадлежности - зажимные тормозные устройства

Пневматические зажимные тормозные устройства

Описание продукции

Принцип функционирования

Давление воздуха: 0 бар
Зажимает и удерживает  с силой натяжения пружины

При падении давления возникает зажимающее и
удерживающее действие, через механизм привода
двойного действия, оснащенного пружинным пакетом
(пружинный энергоаккумулятор)
Встроенный клапан аварийного растормаживания
обеспечивает короткое время реакции.

Давление воздуха:  4,5 - 8 бар (тип MBPS)


5,5 - 8 бар (тип UBPS)

Разжим при помощи сжатого воздуха

Зажимные элементы отжимаются одновременно сжатым
воздухом.



▶ Возможно свободное перемещение

Области применения

Зажим



▶ при отсутствии давления воздуха



▶ при проведении монтажных работ и простое машины

без подачи электропитания



▶ рабочих столов обрабатывающих центров



▶ осей Z, позиционирование в состоянии покоя

Удержание



▶ при отказе в подаче электропитания



▶ при падении давления воздуха



▶ поддержка функции аварийного отключения



▶ поддержка в качестве тормоза для линейных

электродвигателей

Отличительные характеристики



▶ Зажимает и удерживает за счет пружинного

энергоаккумулятора



▶ Встроенные тормозные элементы, с  геометрическим

замыканием, для максимальной осевой и
горизонтальной жесткости, в следствие чего
обеспечивается большое удерживающее усилие



▶ Динамическая и статическая стабильность в осевом

направлении.

 Соблюдайте указания по технике безопасности при

работе с зажимными тормозными устройствами.

Особенности типов MBPS/UBPS:



▶ 5 млн. циклов зажима (значение B10d)
