Критерии выбора |

Роликовые рельсовые направляющие

Рекомендуемая комбинация из предварительного
натяга и класса точности

Рекомендация при предварительном натяге C2:
классы точности H и P

Рекомендация при предварительном натяге C3:
классы точности P и SP (GP)

Комбинация роликовых кареток с покрытием твердым
хромом с направляющими рельсами с покрытием
твердым хромом.

При комбинации роликовых кареток с покрытием
твердым хромом с предварительным натягом С2 или С3
и направляющих рельсов с покрытием твердым хромом
предварительный натяг повышается на половину класса
предварительного натяга

50

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Стальные роликовые каретки RSHP

Описание продукции

Отличительные характеристики



▶ Роликовые каретки RSHP подходят для всех типовых

применений, а также для специальных условий
окружающей, среды и условий эксплуатации, не
требуя никаких специальных конструктивных
исполнений.



▶ Высокая допустимая нагрузка по крутящему моменту



▶ Одинаково высокие коэффициенты

работоспособности по всем четырем направлениям
главной нагрузки



▶ Наивысшая жесткость во всех направлениях нагрузки

за счет дополнительного крепежа через два отверстия
в середине роликовой каретки



▶ Взаимозаменяемость без ограничений



▶ Любая возможность комбинирования всех типов

роликовых рельсовых направляющих со всеми
вариантами роликовых кареток



▶ Принадлежности просто прикручиваются с торца к

роликовой каретке

Другие преимущества



▶ Установка шприц-масленки возможна со всех сторон,

благодаря чему роликовые каретки удобны в
обслуживании



▶ Минимальное количество смазочных материалов, за

счет новой оригинальной конструкции каналов



▶ Плавный ход роликовой каретки, за счет

оптимизированной рециркуляции роликов



▶ Надстройки на роликовой каретке привинчиваются

сверху и снизу



▶ Наивысшая жесткость во всех направлениях нагрузки

за счет дополнительного крепежа через два отверстия
в середине роликовой каретки
Высокая допустимая нагрузка по крутящему моменту



▶ Минимальный уровень упругих колебаний за счет

идеальной геометрии входа и большого количества
роликов



▶ Роликовая каретка при помощи транспортной

оправки просто надвигается на рельс



▶ Полное встроенное уплотнение в стандартном

исполнении

Дополнительные конструктивные исполнения



▶ Коррозионностойкая роликовая каретка и направляющие

рельсы Resist CR, с покрытием  твердым хромом,
поставляются с классом точности Н. Классы точности P и
SP по запросу.

 51

R999000353 (2014-05),

Bosch Rexroth AG

Стальные роликовые каретки RSHP |

Роликовые рельсовые направляющие

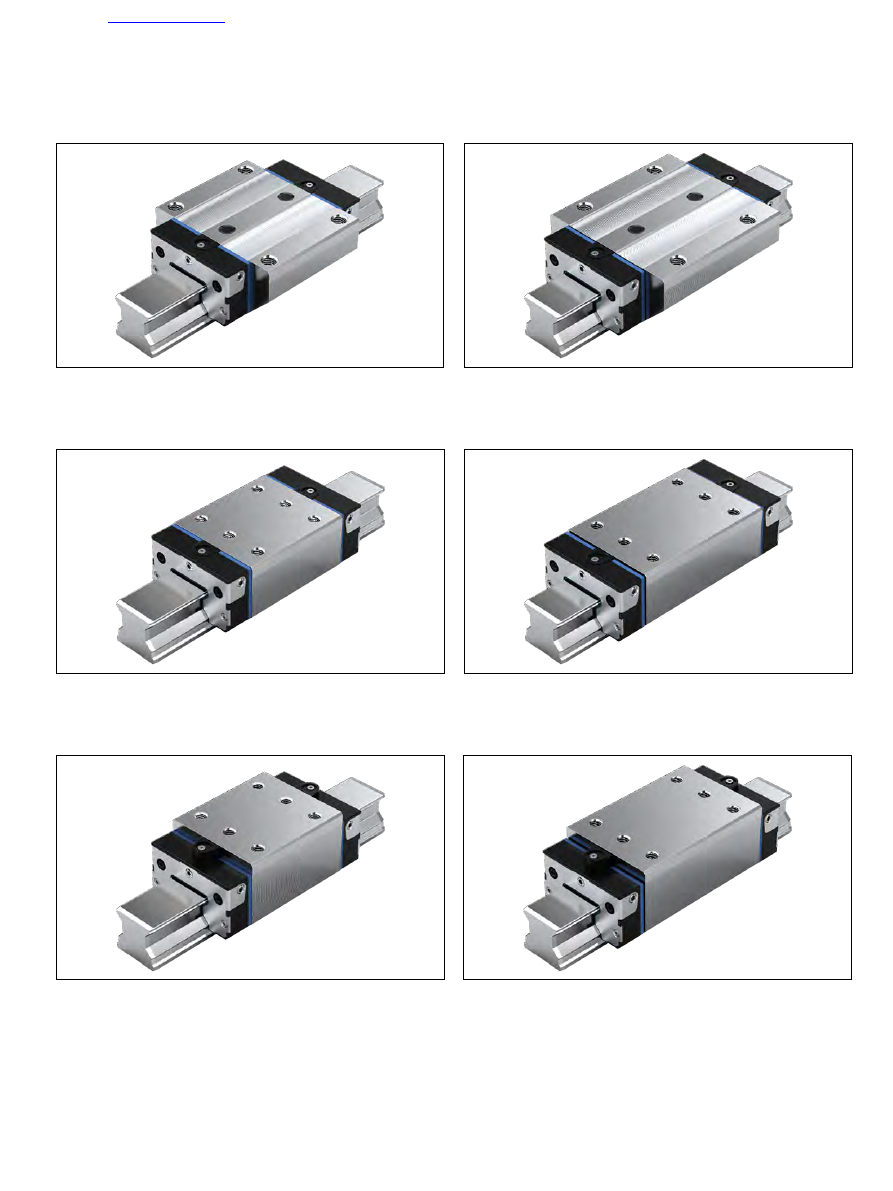

FNS – Фланцевые, нормальные, стандартной высоты

SNS – Узкие, нормальные, стандартной высоты

SNH – Узкие, нормальные, высокие

SLH – Узкие, длинные, высокие

SLS – Узкие, длинные, стандартной высоты

FLS – Фланцевые, длинные, стандартной высоты

Типы высокоточных роликовых кареток

52

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Стальные роликовые каретки RSHP

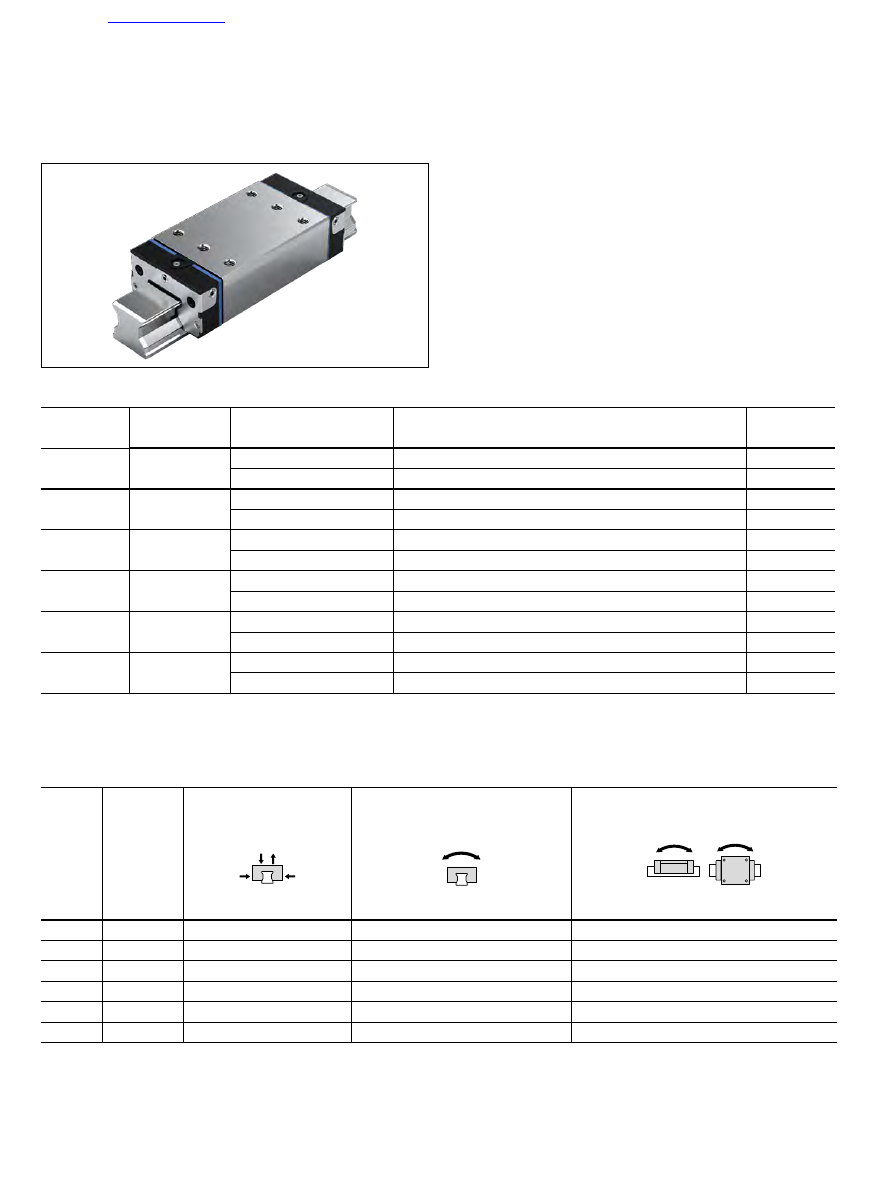

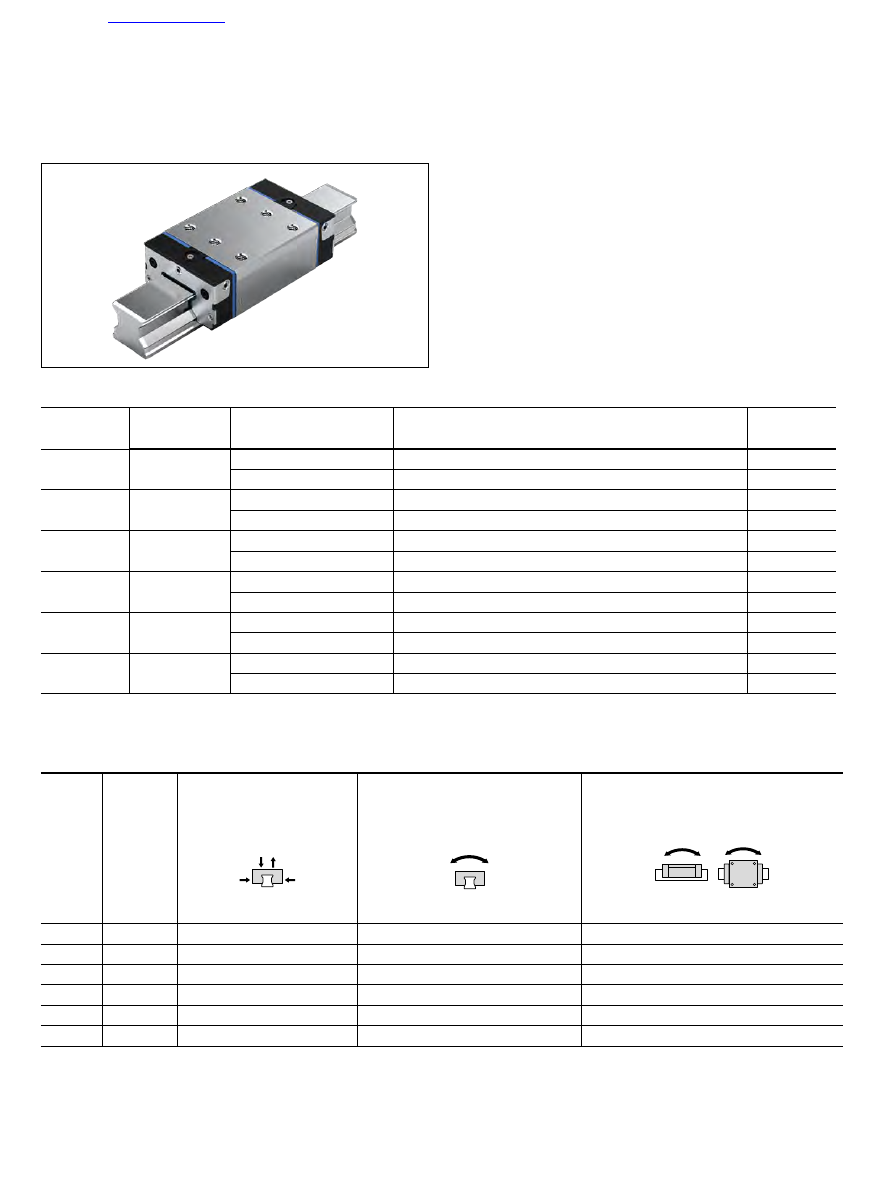

FNS – Фланцевые, нормальные, стандартной высоты
R1851 ... 2.

Технические данные

Типоразмер

Вес (кг)

Допустимые
динамическая и
статическая нагрузки

1)

 (Н)

Допустимые крутящие моменты

1)



(Нм)

Допустимые продольные моменты

1)

 (Нм)



m

C

C

0

M

t

M

t0

M

L

M

L0

25

0,73

30300

59500

390

770

300

580

30

1,25

46300

92100

780

1550

500

1000

35

2,15

61000

119400

1210

2370

760

1480

45

4,05

106600

209400

2640

5180

1650

3240

55

5,44

140400

284700

4120

8350

2610

5290

65

10,72

237200

456300

8430

16210

5260

10120

Номера заказов

Типоразмер Роликовая

каретка

Класс предварительного натяга Класс точности

Материал

C2

C3

H

P

SP

UP

CS

25*

)

R1851 2

2

3

2

1

9

2X

3

2

1

9

2X

30*

)

R1851 7

2

3

2

1

9

2X

3

2

1

9

2X

35

R1851 3

2

3

2

1

9

2X

3

2

1

9

2X

45

R1851 4

2

3

2

1

9

2X

3

2

1

9

2X

55*

)

R1851 5

2

3

2

1

9

2X

3

2

1

9

2X

65*

)

R1851 6

2

3

2

1

9

2X

3

2

1

9

2X

1)

Определение допустимых динамических нагрузок и допустимых моментов по стандарту DIN ISO 14728-1 базируется на ресурсе хода
100 000 м. Однако часто в основу закладывается ресурс хода, равный только 50 000 м. В этом случае для сравнения действует
правило : значения C, M

t

 и M

L

 из таблицы следует умножить на коэффициент 1,23.

*)

в подготовке

Динамические значения

Скорость: v

max

 = 4 м/с

Ускорение: a

max

 = 150 м/с

2

Рекомендуемая комбинация из предварительного
натяга и класса точности



▶ При предварительном натяге C2: H и P

(предпочтительно)



▶ При предварительном натяге C3: P и SP

 53

a)

d)

c)

e)

b)

S

9

A

H

B

E

8

E

8.2

S

2

S

2

S

1

E

9.2

E

9

V

1

H

1

A

3

A

2

A

1

N

1

E

2

2

B

1

E

3

E

2

K

1

E

1

E

4

ØS

5

K

2

11

T

2

N

6

N

5

H

2

N

5

N

2

E

9.2

E

8.1

E

8

E

8.2

E

9.1

E

9

R999000353 (2014-05),

Bosch Rexroth AG

Стальные роликовые каретки RSHP |

Роликовые рельсовые направляющие

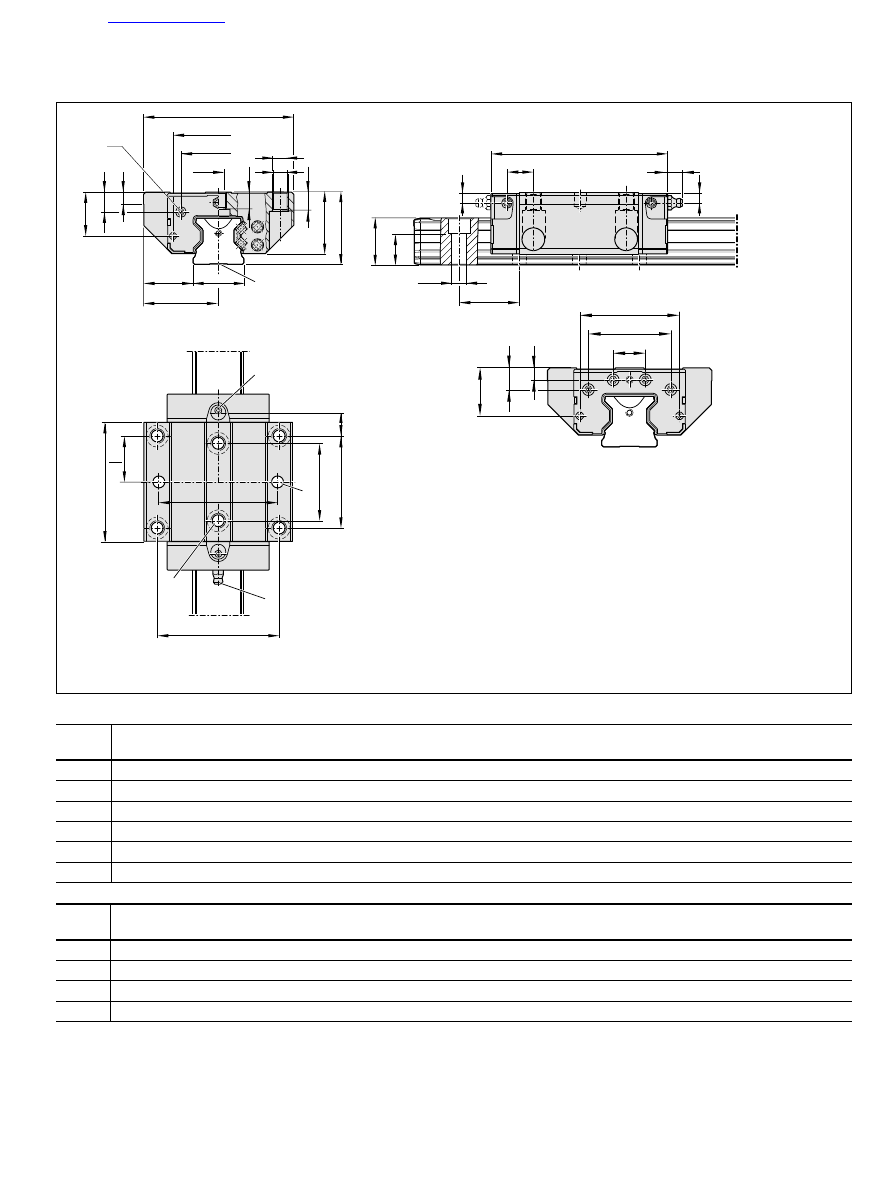

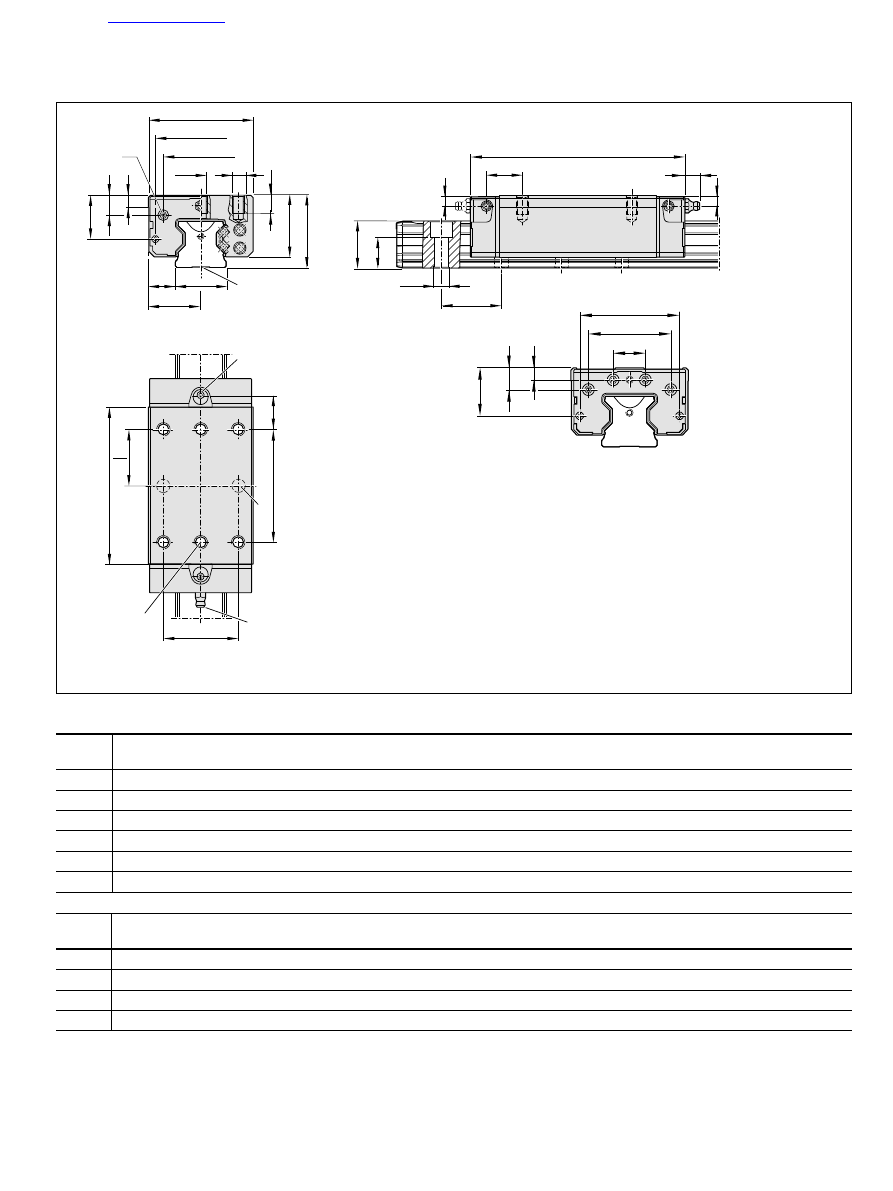

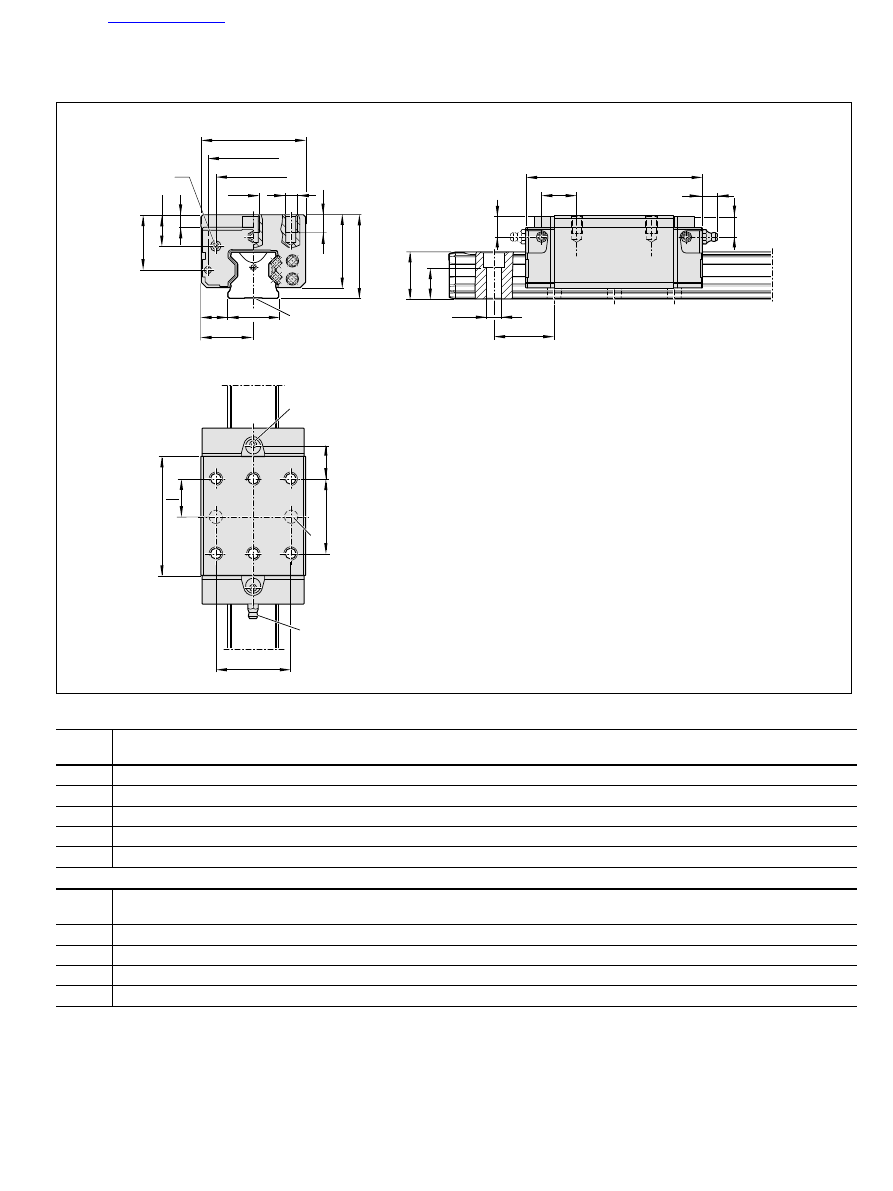

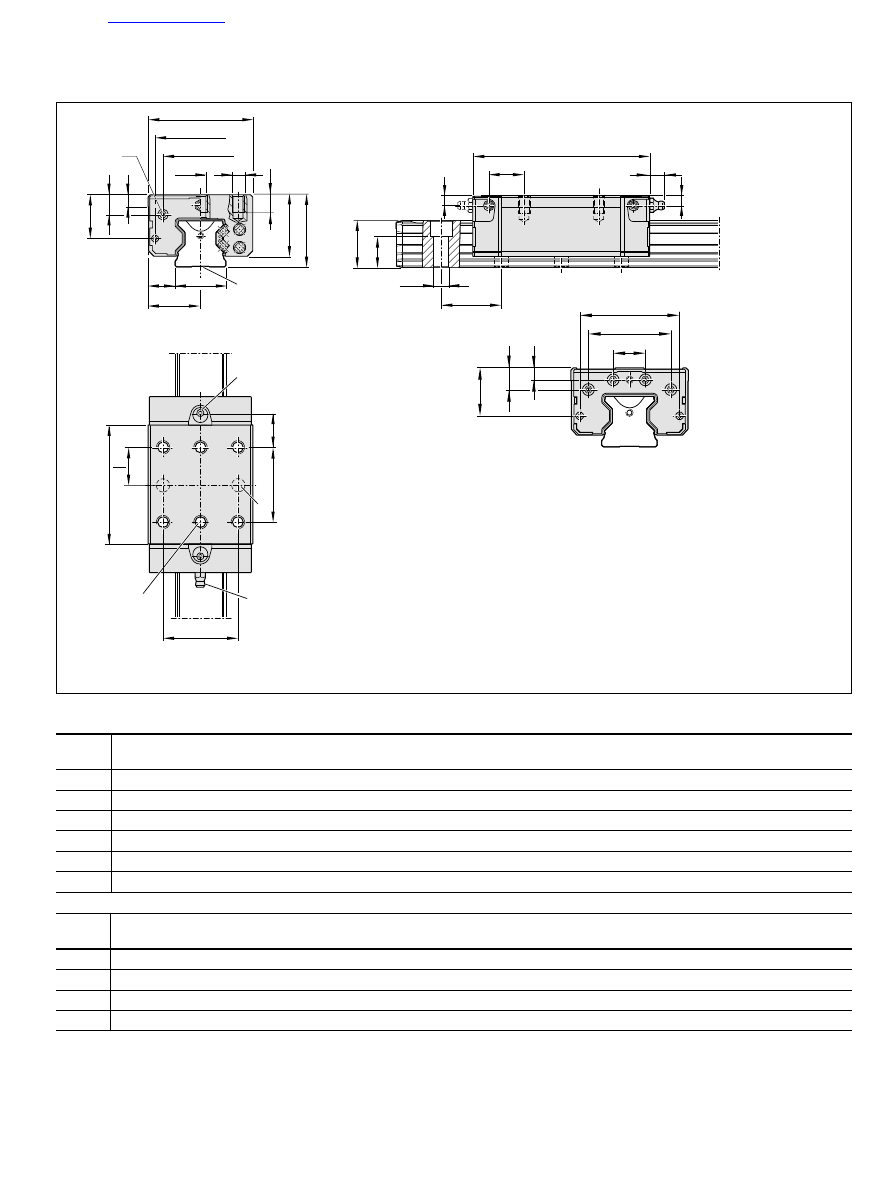

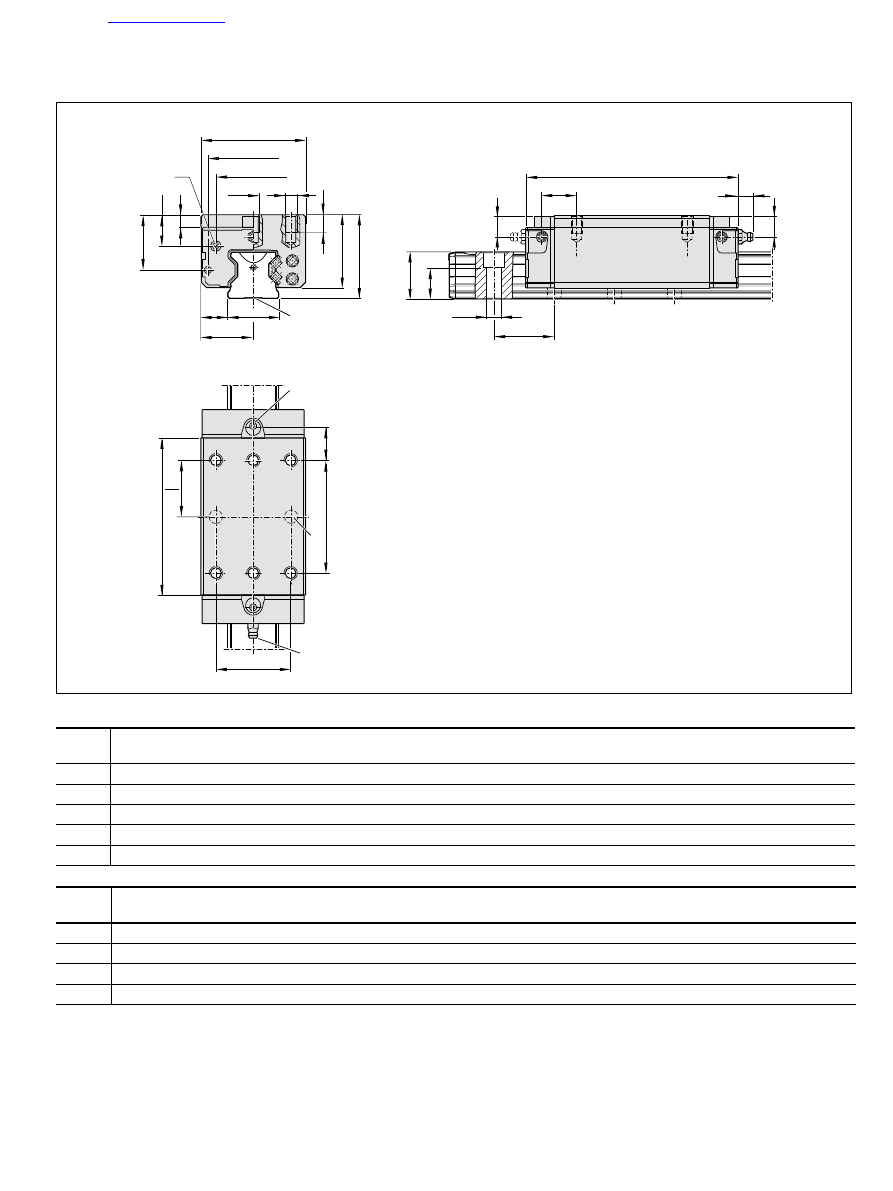

Размеры (мм)

Типо-
размер

A

A

1

A

2

A

3

B

B

1

E

1

E

2

E

3

E

4

E

8

E

8.1

E

8.2

E

9

E

9.1

E

9.2

25

70,00 35,00

23,00

23,50

97,00

63,50

57,00

45,00 40,00

55,00 33,40

–

40,20

8,30

– 21,40

30

90,00 45,00

28,00

31,00 106,40

71,00

72,00

52,00 44,00

70,00 43,00

–

51,00 12,00

– 25,50

35

100,00 50,00

34,00

33,00 118,00

79,60

82,00

62,00 52,00

80,00 50,30

–

60,50 13,10

– 29,10

45

120,00 60,00

45,00

37,50 147,00 101,50 100,00

80,00 60,00

98,00 62,90

–

72,00 16,70

– 36,50

55

140,00 70,00

53,00

43,50 170,65 123,10 116,00

95,00 70,00 114,00 74,20

–

81,60 18,85

– 40,75

65

170,00 85,00

63,00

53,50 207,30 146,00 142,00 110,00 82,00 140,00 35,00 93,00 106,00

9,30 26,00

Типо-
размер

H

H

1

H

2

2)

H

2

3)

K

1

K

2

N

1

N

2

N

5

N

6

±0.5

 Ø S

1

S

2

 Ø



S

5

S

9

4)

T

2

5)

V

1

25

36,00 30,00 23,60 23,40 14,05

–

9,00

7,3

5,50 14,70

6,70

M8

7,00

M3-6,5 tief

30,00

7,50

30

42,00 36,60 28,00 27,80 17,00 18,38 11,80

6,00 16,80

8,50 M10

9,00

M3-5 tief

40,00

7,80

35

48,00 41,00 31,10 30,80 15,55 17,40 12,00

11,0

7,00 19,80

8,50 M10

9,00

M3-6 tief

40,00

8,00

45

60,00 51,00 39,10 38,80 17,45 20,35 15,00

13,5

8,00 22,80

10,40 M12 14,00

M4-9 tief

52,50

10,00

a)

  Для уплотнительного кольца круглого сечения
Типоразмер 25: Ø 5 · 1,5 (мм)
Типоразмеры от 30 до 65: Ø 7 · 1,5 (мм)
При необходимости - открыть смазочное отверстие (см. раздел „Смазка“).

b)

Рекомендуемые позиции отверстий для штифтов
(Размер E4 см. в разделе „Указания по монтажу“, часть „Соединение штифтами“). В этой
позиции могут иметься черновые отверстия,  что обусловлено изготовлением. Возможно их
рассверливание.

c)

Шприц-масленка, резьба М6 глубиной 8:
Подача смазки возможна со всех сторон (для типоразмера 25 - только с торца). Размеры
смазочных отверстий могут отличаться. Более подробная информация по смазочным
отверстиям и подаче смазки приведена в разделе «Принадлежности».

d)

В направляющих рельсах класса точности H эта опорная поверхность может быть без паза,
что обуславливается изготовлением.

e)

В этой позиции могут быть установлены пробки, что обуславливается изготовлением. Перед
монтажом следует удалить их.

Типоразмер 65

2)

Типоразмер H

2

 с защитной лентой

3)

Типоразмер H

2

 без защитной ленты

4)

Резьба для подключений

5)

Типоразмер T

2

 = шаг направляющего рельса

54

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Стальные роликовые каретки RSHP

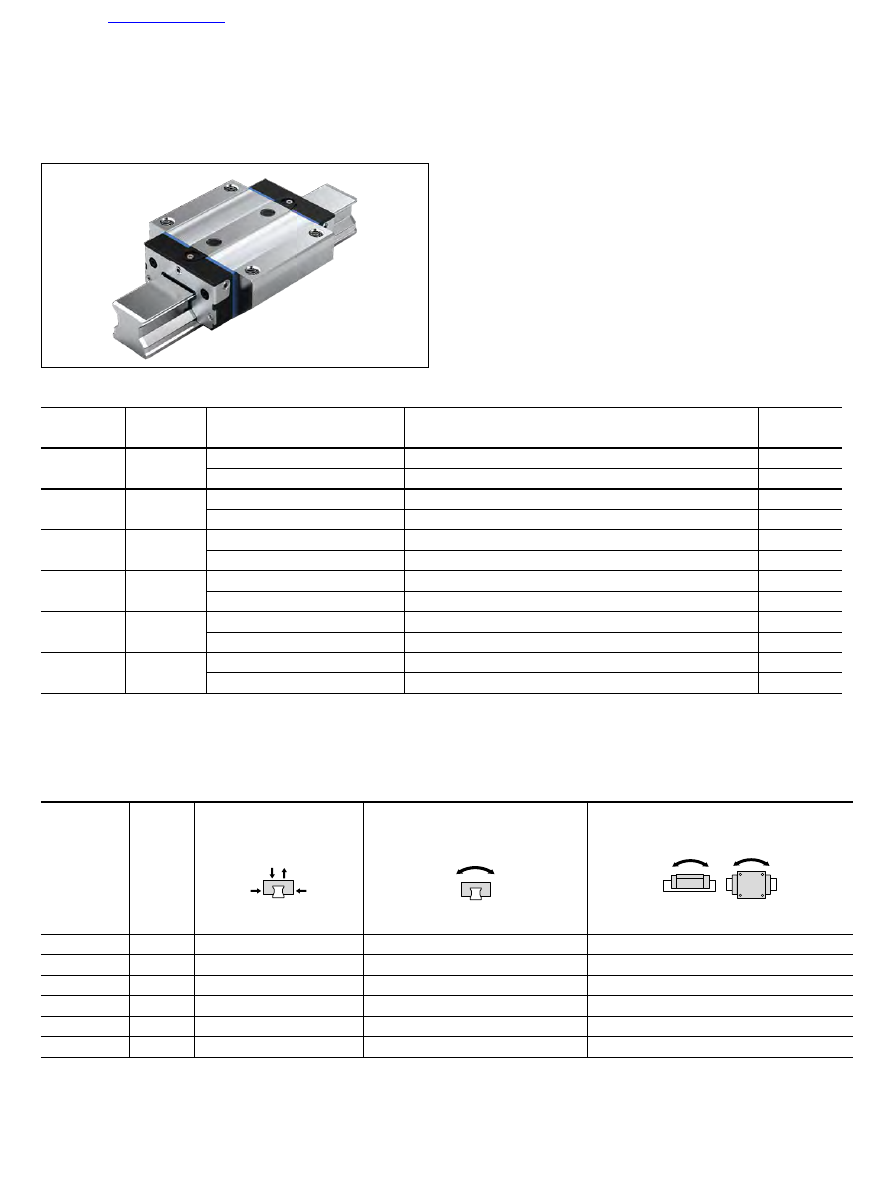

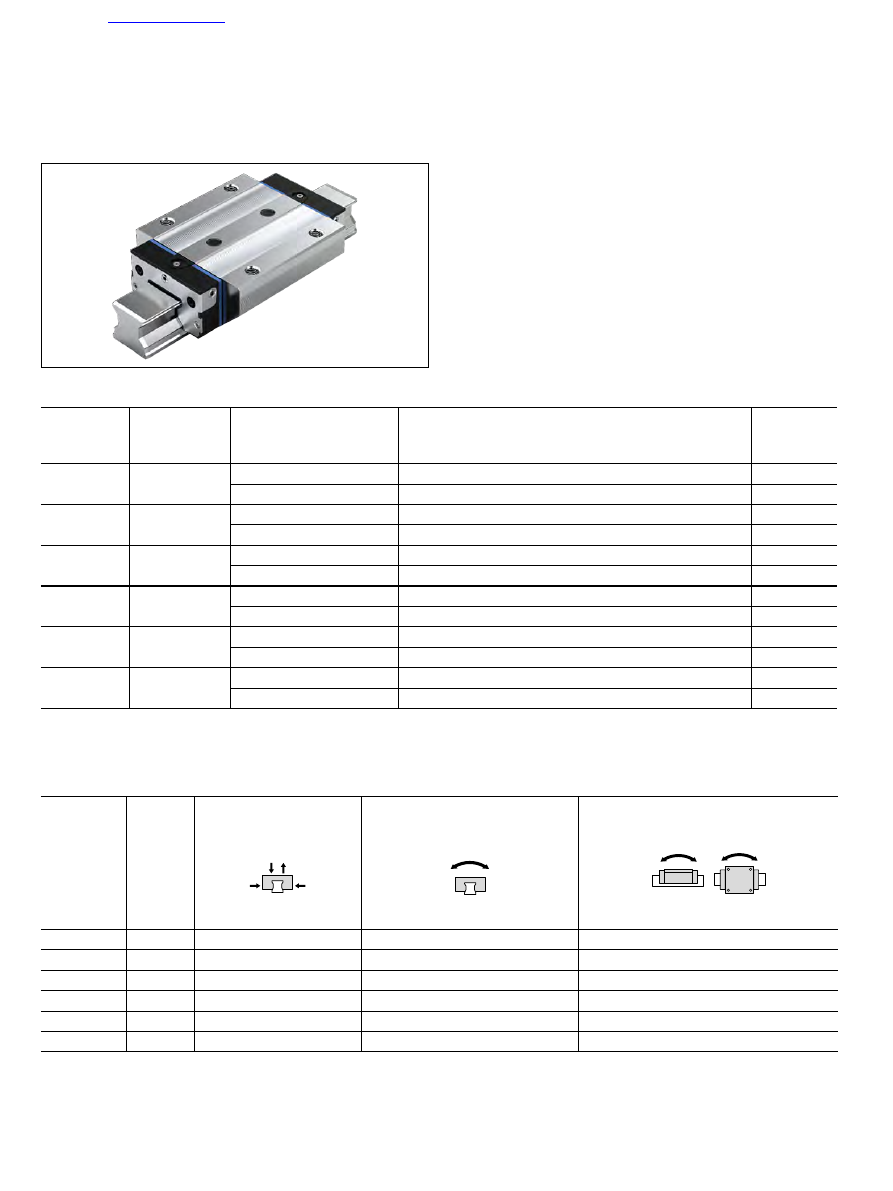

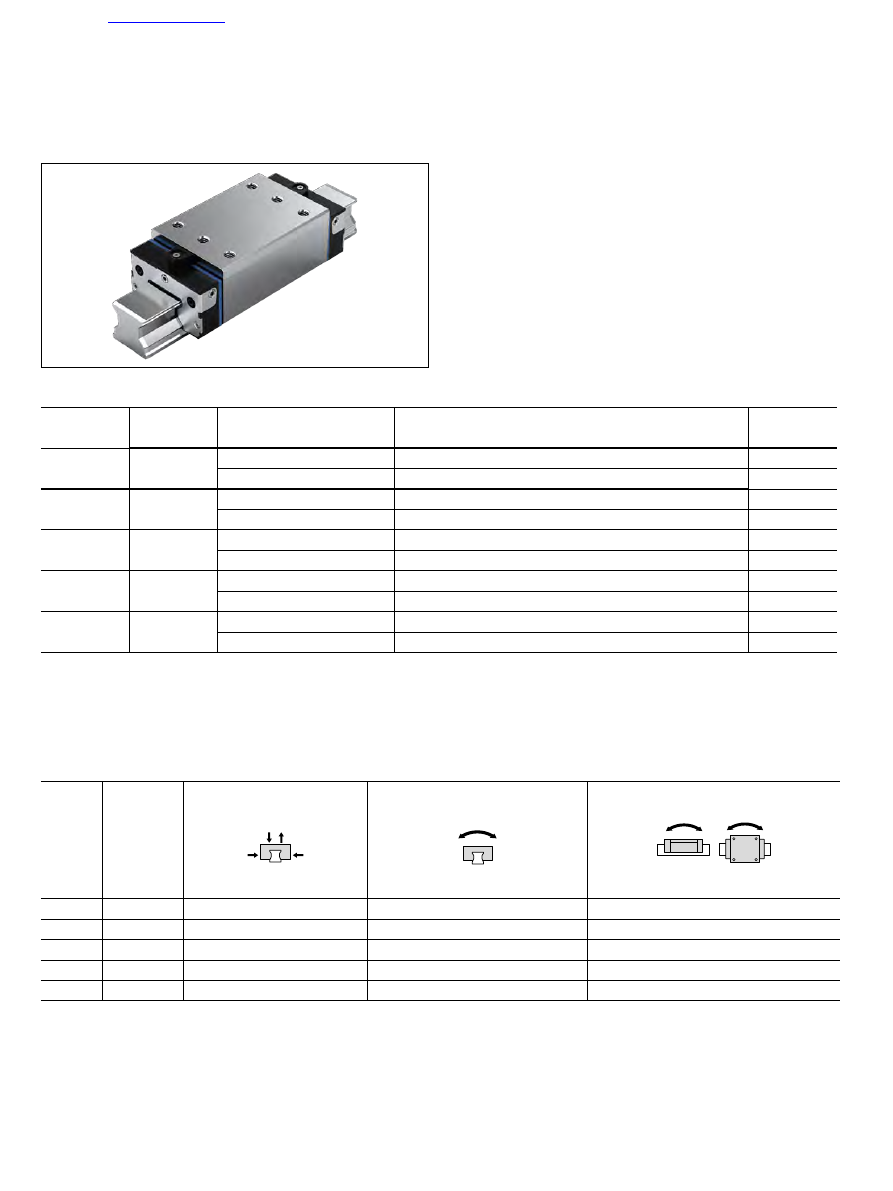

FLS -Фланцевые, длинные, стандартной высоты
R1853 ... 2.

1)

Определение допустимых динамических и статических нагрузок  и допускаемых моментов по стандарту DIN ISO 14728-1 базируется
на ресурсе хода 100 000 м. Однако часто в основу закладывается ресурс хода, равный только 50 000 м. В этом случае для сравнения
действует правило : значения C, M

t

 и M

L

 из таблицы следует умножить на коэффициент 1,23.

Технические данные

Типоразмер Вес (кг)

Допустимые
динамическая и
статическая нагрузки

1)

 (Н)

Допустимые крутящие моменты

1)



(Нм)

Допустимые продольные моменты

1)

 (Нм)



m

C

C

0

M

t

M

t0

M

L

M

L0

25

0,93

36800

76400

480

990

470

970

30

1,67

58400

123900

980

2090

870

1840

35

2,70

74900

155400

1490

3080

1220

2530

45

5,15

132300

276400

3270

6830

2690

5630

55

7,15

174000

374900

5100

10990

4420

9520

65

14,18

295900

606300

10510

21540

8870

18180

Номера заказов

Типоразмер

Каретка с
типоразмером

Класс предварительного
натяга

Класс точности

Материал

C2

C3

H

P

SP

UP

CS

25*

)

R1853 2

2

3

2

1

9

2X

3

2

1

9

2X

30*

)

R1853 7

2

3

2

1

9

2X

3

2

1

9

2X

35

R1853 3

2

3

2

1

9

2X

3

2

1

9

2X

45

R1853 4

2

3

2

1

9

2X

3

2

1

9

2X

55*

)

R1853 5

2

3

2

1

9

2X

3

2

1

9

2X

65*

)

R1853 6

2

3

2

1

9

2X

3

2

1

9

2X

Динамические значения

Скорость: v

max

 = 4 м/с

Ускорение: a

max

 = 150 м/с

2

Рекомендуемая комбинация из предварительного
натяга и класса точности



▶ При предварительном натяге C2: H и P

(предпочтительно)



▶ При предварительном натяге C3: P и SP

*)

В подготовке

 55

a)

d)

c)

b)

S

9

e)

A

H

E

8

E

8.2

S

2

S

2

S

1

E

9.2

E

9

V

1

H

1

A

3

A

2

A

1

N

1

E

2

2

B

1

E

3

E

2

K

1

E

1

ØS

5

K

2

11

T

2

N

6

N

5

H

2

N

5

N

2

B

E

4

E

9.2

E

8.1

E

8

E

8.2

E

9.1

E

9

R999000353 (2014-05),

Bosch Rexroth AG

Стальные роликовые каретки RSHP |

Роликовые рельсовые направляющие

Размеры (мм)

Типо-
размер

A

A

1

A

2

A

3

B

B

1

E

1

E

2

E

3

E

4

E

8

E

8.1

E

8.2

E

9

E

9.1

E

9.2

25

70,00 35,00

23,00

23,50 115,00

81,50

57,00

45,00 40,00

55,00 33,40

–

40,20

8,30

– 21,40

30

90,00 45,00

28,00

31,00 130,90

95,50

72,00

52,00 44,00

70,00 43,00

–

51,00 12,00

– 25,50

35

100,00 50,00

34,00

33,00 142,00 103,60

82,00

62,00 52,00

80,00 50,30

–

60,50 13,10

– 29,10

45

120,00 60,00

45,00

37,50 179,50 134,00 100,00

80,00 60,00

98,00 62,90

–

72,00 16,70

– 36,50

55

140,00 70,00

53,00

43,50 209,65 162,10 116,00

95,00 70,00 114,00 74,20

–

81,60 18,85

– 40,75

65

170,00 85,00

63,00

53,50 255,30 194,00 142,00 110,00 82,00 140,00 35,00 93,00 106,00

9,30 26,00

Типо-
размер

H

H

1

H

2

2)

H

2

3)

K

1

K

2

N

1

N

2

N

5

N

6

±0.5

 Ø



S

1

S

2

 Ø S

5

S

9

4)

T

2

5)

V

1

25

36,00 30,00 23,60 23,40 23,05

–

9,00

7,3 5,50 14,70

6,70

M8

7,00

M3-6,5 tief

30,00

7,50

30

42,00 36,60 28,00 27,80 29,25 30,36 11,80

6,00 16,80

8,50

M10

9,00

M3-5 tief

40,00

7,80

35

48,00 41,00 31,10 30,80 27,55 29,40 12,00 11,0 7,00 19,80

8,50

M10

9,00

M3-6 tief

40,00

8,00

45

60,00 51,00 39,10 38,80 33,70 36,60 15,00 13,5 8,00 22,80 10,40

M12

14,00

M4-9 tief

52,50

10,00

a)

 Для уплотнительного кольца круглого сечения
Типоразмер 25: Ø 5 · 1,5 (мм)
Типоразмеры от 30 до 65: Ø 7 · 1,5 (мм)

b)

Рекомендуемые позиции отверстий для штифтов
(Размер Е4 см. в разделе «Указания по монтажу», часть «Соединения штифтами»). В этой
позиции могут иметься черновые отверстия, что обусловлено изготовлением. Возможно их
рассверливание.

c)

Шприц-масленка, резьба М6 глубиной 8:
Подача смазки возможна со всех сторон (для типоразмера 25 - только с торца). Размеры
смазочных отверстий могут отличаться. Более подробная информация по смазочным
отверстиям и подаче смазки приведена в разделе «Принадлежности».

d)

В направляющих рельсах класса точности H эта опорная поверхность может быть без паза,
что обуславливается изготовлением.

e)

В этой позиции могут быть установлены пробки, что обуславливается изготовлением. Перед
монтажом следует удалить их.

Типоразмер 65

2)

Типоразмер H

2

 с защитной лентой

3)

Типоразмер H

2

 без защитной ленты

4)

Резьба для подключений

5)

Типоразмер T

2

 = шаг направляющего рельса

56

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Стальные роликовые каретки RSHP

SNS - Узкие, нормальные, стандартной высоты
R1822 ... 2.

1)

Определение допустимых динамических и статических нагрузок  и допускаемых моментов по стандарту DIN ISO 14728-1 базируется
на ресурсе хода 100 000 м. Однако часто в основу закладывается ресурс хода, равный только 50 000 м. В этом случае для сравнения
действует правило : значения C, M

t

 и M

L

 из таблицы следует умножить на коэффициент 1,23.

Технические данные

Вес (кг)

Допустимые динамическая
и статическая нагрузки

1)

 (Н)

Допустимые крутящие моменты

1)



(Нм)

Допустимые продольные моменты

1)

 (Нм)



m

C

C

0

M

t

M

t0

M

L

M

L0

25

0,54

30300

59500

390

770

300

580

30

0,95

46300

92100

780

1550

500

1000

35

1,55

61000

119400

1210

2370

760

1480

45

2,90

106600

209400

2640

5180

1650

3240

55

4,14

140400

284700

4120

8350

2610

5290

65

8,12

237200

456300

8430

16210

5260

10120

Номера заказов

Типоразмер

Каретка с
типоразмером

Класс предвар. натяга

Класс точности

Материал

C2

C3

H

P

SP

UP

CS

25*

)

R1822 2

2

3

2

1

9

2X

3

2

1

9

2X

30*

)

R1822 7

2

3

2

1

9

2X

3

2

1

9

2X

35

R1822 3

2

3

2

1

9

2X

3

2

1

9

2X

45

R1822 4

2

3

2

1

9

2X

3

2

1

9

2X

55*

)

R1822 5

2

3

2

1

9

2X

3

2

1

9

2X

65*

)

R1822 6

2

3

2

1

9

2X

3

2

1

9

2X

Динамические значения

Скорость: v

max

 = 4 м/с

Ускорение: a

max

 = 150 м/с

2

Рекомендуемая комбинация из предварительного
натяга и класса точности



▶ При предварительном натяге C2: H и P

(предпочтительно)



▶ При предварительном натяге C3: P и SP

*)

В подготовке

 57

a)

d)

c)

S

9

e)

b)

A

H

B

E

8

E

8.2

S

2

S

2

E

9.2

E

9

V

1

H

1

A

3

A

2

A

1

N

3

E

2

2

B

1

E

2

K

1

E

1

ØS

5

K

2



11

T

2

N

6

N

5

H

2

N

5

E

9.2

E

8.1

E

8

E

8.2

E

9.1

E

9

R999000353 (2014-05),

Bosch Rexroth AG

Стальные роликовые каретки RSHP |

Роликовые рельсовые направляющие

Размеры (мм)

Типо-
размер

A

A

1

A

2

A

3

B

B

1

E

1

E

2

E

8

E

8.1

E

8.2

E

9

E

9.1

E

9.2

25

48,00

24,00

23,00

12,00

97,00

63,50

35,00

35,00

33,40

–

40,20

8,30

–

21,40

30

60,00

30,00

28,00

16,00

106,40

71,00

40,00

40,00

43,00

–

51,00

12,00

–

25,50

35

70,00

35,00

34,00

18,00

118,00

79,60

50,00

50,00

50,30

–

60,50

13,10

–

29,10

45

86,00

43,00

45,00

20,50

147,00

101,50

60,00

60,00

62,90

–

72,00

16,70

–

36,50

55

100,00

50,00

53,00

23,50

170,65

123,10

75,00

75,00

74,20

–

81,60

18,85

–

40,75

65

126,00

63,00

63,00

31,50

207,30

146,00

76,00

70,00

35,00

93,00

106,00

9,30

26,00

55,00

Типо-
размер

H

H

1

H

2

2)

H

2

3)

K

1

K

2

N

3

N

5

N

6

±0.5

S

2

 Ø S

5

S

9

4)

T

2

5)

V

1

25

36,00 30,00 23,60 23,40 19,05

–

8,00

5,50 14,70

M6

7,00

M3-6,5 tief

30,00

7,50

30

42,00 36,60 28,00 27,80 23,00 24,38 12,00

6,00 16,80

M8

9,00

M3-5 tief

40,00

7,80

35

48,00 41,00 31,10 30,80 21,55 23,40 12,00

7,00 19,80

M8

9,00

M3-6 tief

40,00

8,00

45

60,00 51,00 39,10 38,80 27,45 30,35 18,00

8,00 22,80

M10

14,00

M4-9 tief

52,50

10,00

a)

  Для уплотнительного кольца круглого сечения
Типоразмер 25: Ø 5 · 1,5 (мм)
Типоразмеры от 35 до 65: Ø 7 · 1,5 (мм)

b)

Рекомендуемые позиции отверстий для штифтов
(Размер E4 см. в разделе „Указания по монтажу“, часть „Соединение штифтами“).
В этой позиции могут иметься черновые отверстия, что обусловлено изготовлением.
Возможно их рассверливание.

c)

Шприц-масленка, резьба М6 глубиной 8:
Подача смазки возможна со всех сторон (для типоразмера 25 - только с торца). Размеры
смазочных отверстий могут отличаться. Более подробная информация по смазочным
отверстиям и подаче смазки приведена в разделе «Принадлежности».

d)

В направляющих рельсах класса точности H эта опорная поверхность может быть без
паза, что обуславливается изготовлением.

e)

В этой позиции могут быть установлены пробки, что обуславливается изготовлением.
Перед монтажом следует удалить их.

Типоразмер 65

2)

Типоразмер H

2

 с защитной лентой

3)

Типоразмер H

2

 без защитной ленты

4)

Резьба для подключений

5)

Типоразмер T

2

 = шаг направляющего рельса

58

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Стальные роликовые каретки RSHP

SLS - Узкие, длинные, стандартной высоты
R1823 ... 2.

1)

Определение допустимых динамических и статических нагрузок  и допускаемых моментов по стандарту DIN ISO 14728-1 базируется
на ресурсе хода 100 000 м. Однако часто в основу закладывается ресурс хода, равный только 50 000 м. В этом случае для
сравнения действует правило : значения C, M

t

 и M

L

 из таблицы следует умножить на коэффициент 1,23.

Технические данные

Вес (кг)

Допустимые
динамическая и
статическая нагрузки

1)

 (Н)

Допустимые крутящие моменты

1)



(Нм)

Допустимые продольные моменты

1)

 (Нм)



m

C

C

0

M

t

M

t0

M

L

M

L0

25

0,68

36800

76400

480

990

470

970

30

1,27

58400

123900

980

2090

870

1840

35

1,95

74900

155400

1490

3080

1220

2530

45

3,65

132300

276400

3270

6830

2690

5630

55

5,30

174000

374900

5100

10990

4420

9520

65

10,68

295900

606300

10510

21540

8870

18180

Номера заказов

Типоразмер

Каретка с
типоразмером

Класс предвар. натяга

Класс точности

Материал

C2

C3

H

P

SP

UP

CS

25*

)

R1823 2

2

3

2

1

9

2X

3

2

1

9

2X

30*

)

R1823 7

2

3

2

1

9

2X

3

2

1

9

2X

35

R1823 3

2

3

2

1

9

2X

3

2

1

9

2X

45

R1823 4

2

3

2

1

9

2X

3

2

1

9

2X

55*

)

R1823 5

2

3

2

1

9

2X

3

2

1

9

2X

65*

)

R1823 6

2

3

2

1

9

2X

3

2

1

9

2X

Динамические значения

Скорость: v

max

 = 4 м/с

Ускорение: a

max

 = 150 м/с

2

Рекомендуемая комбинация из предварительного
натяга и класса точности



▶ При предварительном натяге C2: H и P

(предпочтительно)



▶ При предварительном натяге C3: P и SP

*)

В подготовке

 59

a)

d)

c)

A

H

B

E

8

E

8.2

S

2

S

2

E

9.2

E

9

V

1

H

1

A

3

A

2

A

1

N

3

E

2

2

B

1

E

2

K

1

E

1

ØS

5

K

2

11

T

2

N

6

N

5

H

2

N

5

S

9

b)

e)

E

9.2

E

8.1

E

8

E

8.2

E

9.1

E

9

R999000353 (2014-05),

Bosch Rexroth AG

Стальные роликовые каретки RSHP |

Роликовые рельсовые направляющие

Размеры (мм)

Типо-
размер

A

A

1

A

2

A

3

B

B

1

E

1

E

2

E

8

E

8.1

E

8.2

E

9

E

9.1

E

9.2

25

48,00

24,00

23,00

12,00

115,00

81,50

35,00

50,00

33,40

–

40,20

8,30

–

21,40

30

60,00

30,00

28,00

16,00

130,90

95,50

40,00

60,00

43,00

–

51,00

12,00

–

25,50

35

70,00

35,00

34,00

18,00

142,00

103,60

50,00

72,00

50,30

–

60,50

13,10

–

29,10

45

86,00

43,00

45,00

20,50

179,50

134,00

60,00

80,00

62,90

–

72,00

16,70

–

36,50

55

100,00

50,00

53,00

23,50

209,65

162,10

75,00

95,00

74,20

–

81,60

18,85

–

40,75

65

126,00

63,00

63,00

31,50

255,30

194,00

76,00

120,00

35,00

93,00

106,00

9,30

26,00

55,00

Типо-
размер

H

H

1

H

2

2)

H

2

3)

K

1

K

2

N

3

N

5

N

6

±0.5

S

2

 Ø S

5

S

9

4)

T

2

5)

V

1

25

36,00 30,00 23,60 23,40 20,55

–

8,00

5,50 14,70

M6

7,00 M3-6,5 tief

30,00

7,50

30

42,00 36,60 28,00 27,80 25,25 26,63 12,00

6,00 16,80

M8

9,00

M3-5 tief

40,00

7,80

35

48,00 41,00 31,10 30,80 22,55 24,40 12,00

7,00 19,80

M8

9,00

M3-6 tief

40,00

8,00

45

60,00 51,00 39,10 38,80 33,70 36,60 18,00

8,00 22,80

M10

14,00

M4-9 tief

52,50

10,00

a)

 Для уплотнительного кольца круглого сечения
Типоразмер 25: Ø 5 · 1,5 (мм)
Типоразмеры от 30 до 65: Ø 7 · 1,5 (мм)

b)

Рекомендуемые позиции отверстий для штифтов
(Размер Е4 см. в разделе «Указания по монтажу», часть «Соединения штифтами»).
В этой позиции могут иметься черновые отверстия, что обусловлено изготовлением.
Возможно их рассверливание.

c)

Шприц-масленка, резьба М6 глубиной 8:
ВПодача смазки возможна со всех сторон (для типоразмера 25 - только с торца). Размеры
смазочных отверстий могут отличаться. Более подробная информация по смазочным
отверстиям и подаче смазки приведена в разделе «Принадлежности».

d)

В направляющих рельсах класса точности H эта опорная поверхность может быть без
паза, что обуславливается изготовлением.

e)

В этой позиции могут быть установлены пробки, что обуславливается изготовлением.
Перед монтажом следует удалить их.

Типоразмер 65

2)

Типоразмер H

2

 с защитной лентой

3)

Типоразмер H

2

 без защитной ленты

4)

Резьба для подключений

5)

Типоразмер T

2

 = шаг направляющего рельса

60

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Стальные роликовые каретки RSHP

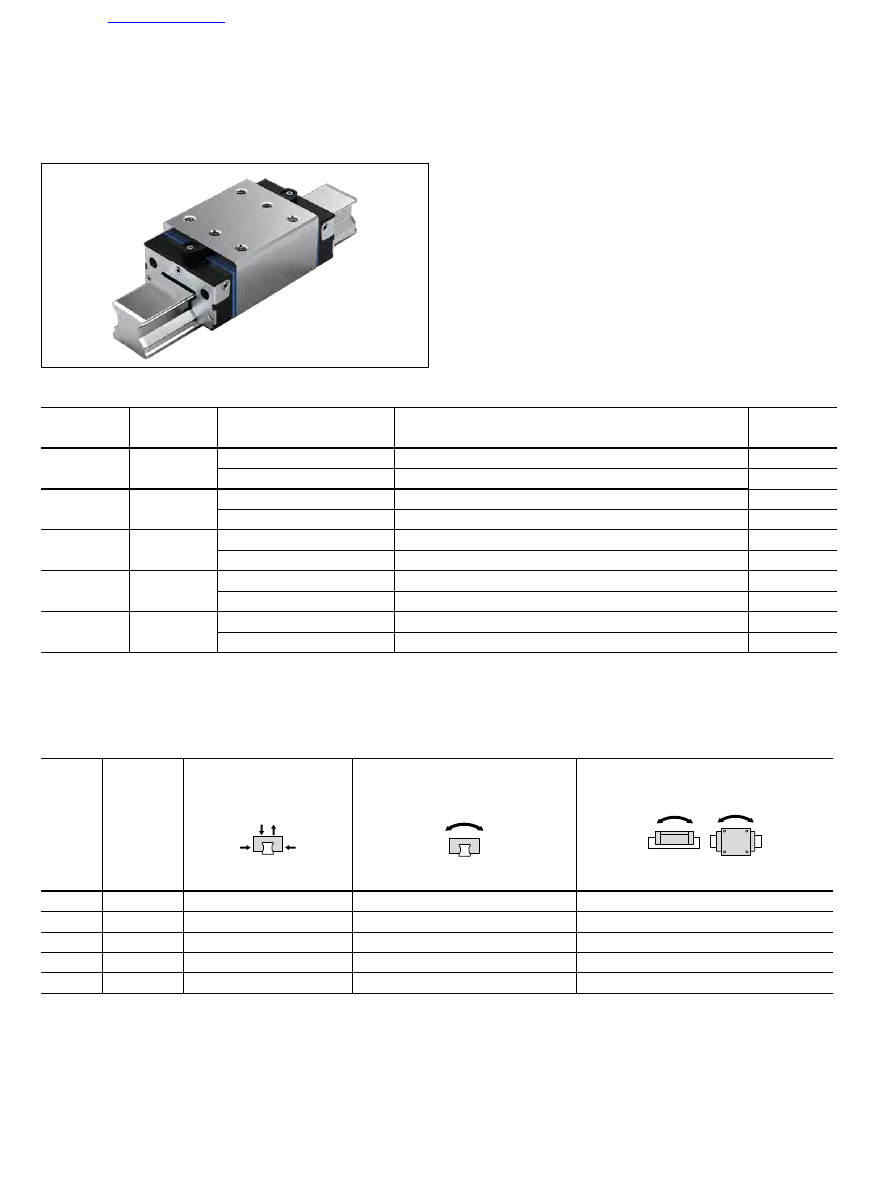

SNH - Узкие, нормальные, высокие
R1821 ... 2.

1)

Определение допустимых динамических и статических нагрузок  и допускаемых моментов по стандарту DIN ISO 14728-1 базируется
на ресурсе хода 100 000 м. Однако часто в основу закладывается ресурс хода, равный только 50 000 м. В этом случае для сравнения
действует правило : значения C, M

t

 и M

L

 из таблицы следует умножить на коэффициент 1,23.

Технические данные

Вес (кг)

Допустимые
динамическая и
статическая нагрузки

1)

 (Н)

Допустимые крутящие моменты

1)



(Нм)

Допустимые продольные моменты

1)



(Нм)



m

C

C

0

M

t

M

t0

M

L

M

L0

25

0,63

30300

59500

390

770

300

580

30

1,04

46300

92100

780

1550

500

1000

35

1,85

61000

119400

1210

2370

760

1480

45

3,35

106600

209400

2640

5180

1650

3240

55

5,04

140400

284700

4120

8350

2610

5290

Номера заказов

Типоразмер

Каретка с

Класс предвар. натяга

Класс точности

Материал

C2

C3

H

P

SP

UP

CS

25*

)

R1821 2

2

3

2

1

9

2X

3

2

1

9

2X

30*

)

R1821 7

2

3

2

1

9

2X

3

2

1

9

2X

35

R1821 3

2

3

2

1

9

2X

3

2

1

9

2X

45

R1821 4

2

3

2

1

9

2X

3

2

1

9

2X

55*

)

R1821 5

2

3

2

1

9

2X

3

2

1

9

2X

Динамические значения

Скорость: v

max

 = 4 м/с

Ускорение: a

max

 = 150 м/с

2

Рекомендуемая комбинация из предварительного
натяга и класса точности



▶ При предварительном натяге C2: H и P

(предпочтительно)



▶ При предварительном натяге C3: P и SP

*)

В подготовке

 61

a)

d)

c)

S

9

A

H

B

E

8

E

8.2

S

2

S

2

E

9.2

E

9

V

1

H

1

A

3

A

2

A

1

N

3

E

2

2

B

1

E

2

K

1

E

1

ØS

5

K

2



11

T

2

N

6

N

5

H

2

N

5

b)

R999000353 (2014-05),

Bosch Rexroth AG

Стальные роликовые каретки RSHP |

Роликовые рельсовые направляющие

a)

 Для уплотнительного кольца круглого сечения
Типоразмер 25: Ø 5 · 1,5 (мм)
Типоразмеры от 30 до 65: Ø 7 · 1,5 (мм)

b)

Рекомендуемые позиции отверстий для штифтов
(Размер Е4 см. в разделе «Указания по монтажу», часть «Соединения
штифтами»). В этой позиции могут иметься черновые отверстия, что
обусловлено изготовлением. Возможно их рассверливание.

c)

Шприц-масленка, резьба М6 глубиной 8:
Подача смазки возможна со всех сторон (для типоразмера 25 - только с
торца). Размеры смазочных отверстий могут отличаться. Более
подробная информация по смазочным отверстиям и подаче смазки
приведена в разделе «Принадлежности».

d)

В направляющих рельсах класса точности H эта опорная поверхность
может быть без паза, что обуславливается изготовлением.

Размеры (мм)

Типо-
размер

A

A

1

A

2

A

3

B

B

1

E

1

E

2

E

8

E

8.2

E

9

E

9.2

25

48,00

24,00

23,00

12,00

97,00

63,50

35,00

35,00

33,40

40,20

12,30

25,40

30

60,00

30,00

28,00

16,00

106,40

71,00

40,00

40,00

43,00

51,00

15,00

28,50

35

70,00

35,00

34,00

18,00

118,00

79,60

50,00

50,00

50,30

60,50

20,10

36,10

45

86,00

43,00

45,00

20,50

147,00

101,50

60,00

60,00

62,90

72,00

26,70

46,50

55

100,00

50,00

53,00

23,50

170,65

123,10

75,00

75,00

74,20

81,60

28,85

50,75

Типо-
размер

H

H

1

H

2

2)

H

2

3)

K

1

K

2

N

3

N

5

N

6

±0.5

S

2

S

5

S

9

4)

T

2

5)

V

1

25

40,00 34,00 23,60 23,40 19,05

–

8,00

– 14,70

M6

Ø 7,00 M3-6,5 tief

30,00

7,50

30

45,00 39,60 28,00 27,80 23,00 24,38 12,00

9,00 16,80

M8

Ø 9,00

M3-5 tief

40,00

7,80

35

55,00 48,00 31,10 30,80 21,55 23,40 13,00 14,00 19,80

M8

Ø 9,00

M3-6 tief

40,00

8,00

45

70,00 61,00 39,10 38,80 27,45 30,35 18,00 18,00 22,80

M10

Ø 14,00

M4-9 tief

52,50

10,00

2)

Типоразмер H

2

 с защитной лентой

3)

Типоразмер H

2

 без защитной ленты

4)

Резьба для подключений

5)

Типоразмер T

2

 = шаг направляющего рельса

62

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Стальные роликовые каретки RSHP

SLH - Узкие, длинные, высокие
R1824 ... 2.

1)

Определение допустимых динамических и статических нагрузок и допускаемых моментов по стандарту DIN ISO 14728-1 базируется на
ресурсе хода 100 000 м. Однако часто в основу закладывается ресурс хода, равный только 50 000 м. В этом случае для сравнения
действует правило : значения C, M

t

 и M

L

 из таблицы следует умножить на коэффициент 1,23.

Технические данные

Вес (кг)

Допустимые динамическая
и статическая нагрузки

1)

 (Н)

Допустимые крутящие моменты

1)



(Нм)

Допустимые продольные моменты

1)



(Нм)



m

C

C

0

M

t

M

t0

M

L

M

L0

25

0,80

36800

76400

480

990

470

970

30

1,37

58400

123900

980

2090

870

1840

35

2,35

74900

155400

1490

3080

1220

2530

45

4,45

132300

276400

3270

6830

2690

5630

55

6,55

174000

374900

5100

10990

4420

9520

Номера заказов

Типоразмер

Каретка с

Класс предвар. натяга

Класс точности

Материал

C2

C3

H

P

SP

UP

CS

25*

)

R1824 2

2

3

2

1

9

2X

3

2

1

9

2X

30*

)

R1824 7

2

3

2

1

9

2X

3

2

1

9

2X

35

R1824 3

2

3

2

1

9

2X

3

2

1

9

2X

45

R1824 4

2

3

2

1

9

2X

3

2

1

9

2X

55*

)

R1824 5

2

3

2

1

9

2X

3

2

1

9

2X

Динамические значения

Скорость: v

max

 = 4 м/с

Ускорение: a

max

 = 150 м/с

2

Рекомендуемая комбинация из предварительного
натяга и класса точности



▶ При предварительном натяге C2: H и P

(предпочтительно)



▶ При предварительном натяге C3: P и SP

*)

В подготовке

 63

d)

S

9

A

H

B

E

8

E

8.2

S

2

S

2

E

9.2

E

9

V

1

H

1

A

3

A

2

A

1

N

3

ØS

5

K

2



11

T

2

N

6

N

5

H

2

N

5

a)

c)

E

2

2

B

1

E

2

K

1

E

1

b)

R999000353 (2014-05),

Bosch Rexroth AG

Стальные роликовые каретки RSHP |

Роликовые рельсовые направляющие

a)

 Для уплотнительного кольца круглого сечения
Типоразмер 25: Ø 5 · 1,5 (мм)
Типоразмеры от 30 до 65: Ø 7 · 1,5 (мм)

b)

Рекомендуемые позиции отверстий для штифтов
(Размер Е4 см. в разделе «Указания по монтажу», часть «Соединения
штифтами»). В этой позиции могут иметься черновые отверстия, что
обусловлено изготовлением. Возможно их рассверливание.

c)

Шприц-масленка, резьба М6 глубиной 8:
Подача смазки возможна со всех сторон (для типоразмера 25 - только с
торца). Размеры смазочных отверстий могут отличаться. Более
подробная информация по смазочным отверстиям и подаче смазки
приведена в разделе «Принадлежности».

d)

В направляющих рельсах класса точности H эта опорная поверхность
может быть без паза, что обуславливается изготовлением.

Размеры (мм)

Типо-
размер

A

A

1

A

2

A

3

B

B

1

E

1

E

2

E

8

E

8.2

E

9

E

9.2

25

48,00

24,00

23,00

12,00

115,00

81,50

35,00

50,00

33,40

40,20

12,30

25,40

30

60,00

30,00

28,00

16,00

130,90

95,50

40,00

60,00

43,00

51,00

15,00

28,50

35

70,00

35,00

34,00

18,00

142,00

103,60

50,00

72,00

50,30

60,50

20,10

36,10

45

86,00

43,00

45,00

20,50

179,50

134,00

60,00

80,00

62,90

72,00

26,70

46,50

55

100,00

50,00

53,00

23,50

209,65

162,10

75,00

95,00

74,20

81,60

28,85

50,75

Типо-
размер

H

H

1

H

2

2)

H

2

3)

K

1

K

2

N

3

N

5

N

6

±0.5

S

2

S

5

S

9

4)

T

2

5)

V

1

25

40,00 34,00 23,60 23,40 20,55

–

8,00

9,50 14,70

M6

Ø 7,00 M3-6,5 tief

30,00

7,50

30

45,00 39,60 28,00 27,80 25,25 26,63 12,00

9,00 16,80

M8

Ø 9,00

M3-5 tief

40,00

7,80

35

55,00 48,00 31,10 30,80 22,55 24,40 13,00 14,00 19,80

M8

Ø 9,00

M3-6 tief

40,00

8,00

45

70,00 61,00 39,10 38,80 33,70 36,60 18,00 18,00 22,80

M10

Ø 14,00

M4-9 tief

52,50

10,00

2)

Типоразмер H

2

 с защитной лентой

3)

Типоразмер H

2

 без защитной ленты

4)

Резьба для подключений

5)

Типоразмер T

2

 = шаг направляющего рельса

64

Bosch Rexroth AG

, R999000353 (2014-05)

Роликовые рельсовые направляющие

| Стандартные стальные направляющие рельсы

Описание продукции

Прекрасные характеристики



▶ Направляющие рельсы в области дорожек качения роликов закалены и отшлифованы со всех сторон



▶ Наивысшая жесткость во всех направлениях нагрузок



▶  Очень высокие допустимые нагрузки, создаваемые крутящим моментом

Направляющий рельс SNS с надежной защитной лентой,
служащей для закрывания монтажных отверстий



▶ Лента служит общей защитой для всех отверстий,

экономит время и материальные издержки



▶ Лента выполнена из нержавеющей пружинной стали по

стандарту DIN EN 10088



▶ Простота и надежность при монтаже



▶ Установка - защелкивание и фиксация

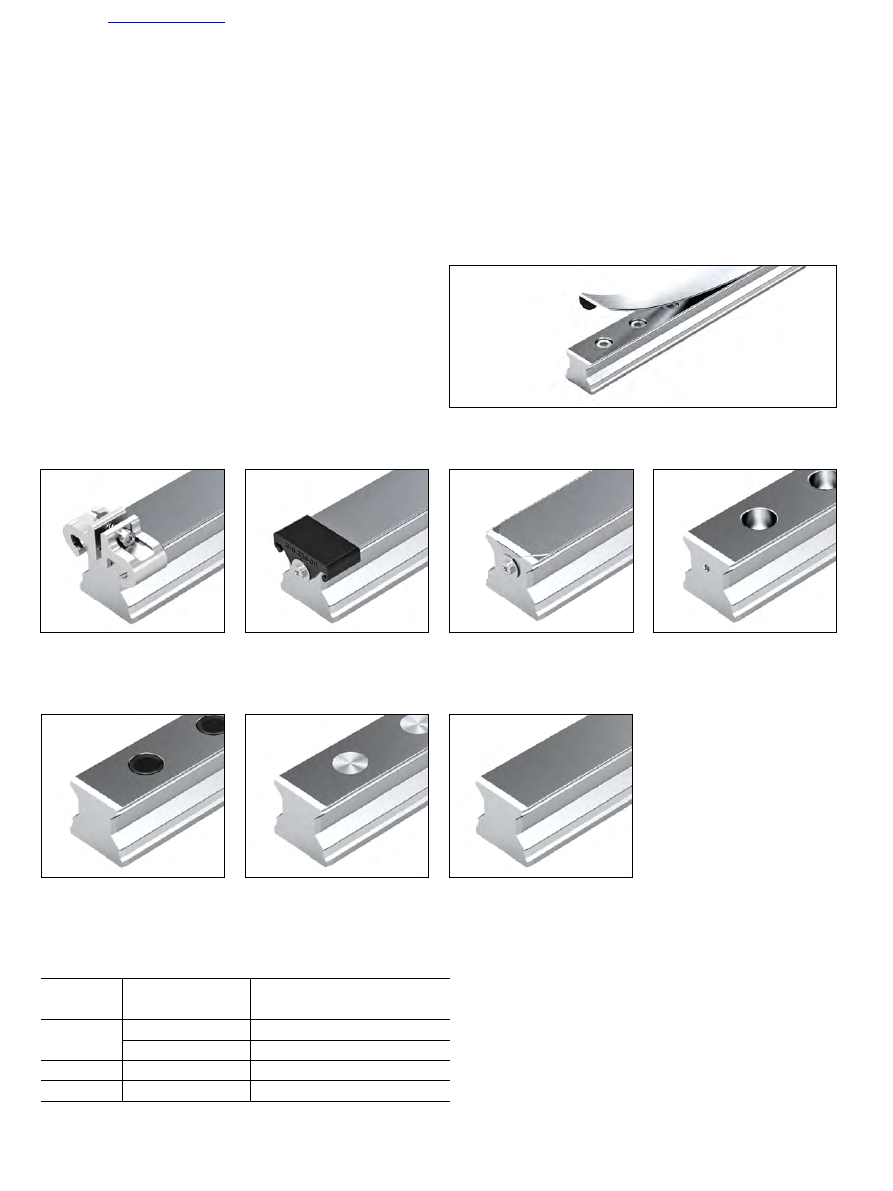

Обзор конструктивных форм и моделей

Направляющие рельсы
SNS с  защитной лентой и
фиксаторами ленты

Направляющие рельсы
SNS с пластмассовыми
монтажными пробками

Направляющие рельсы
SNS с  защитной лентой и
защитными накладками

Направляющие рельсы
SNS с  защитной лентой и
винтом/шайбой

Направляющие рельсы
SNS для защитной ленты

Направляющие рельсы
SNS со стальными
монтажными пробками

Направляющие рельсы
SNS, привинчиваемые
снизу

Определение конструктивной формы направляющего рельса

Критерий

Обозначение

Краткое обозначение (пример)
S

N

S

Ширина

У

зкая

S

Ш

ирокая

B

Длина

Н

ормальная

N

Высота

С

тандартная высота

S
