Bosch Каталог отопительного оборудования (2020 год) - часть 7

Беларусь | Каталог 2020

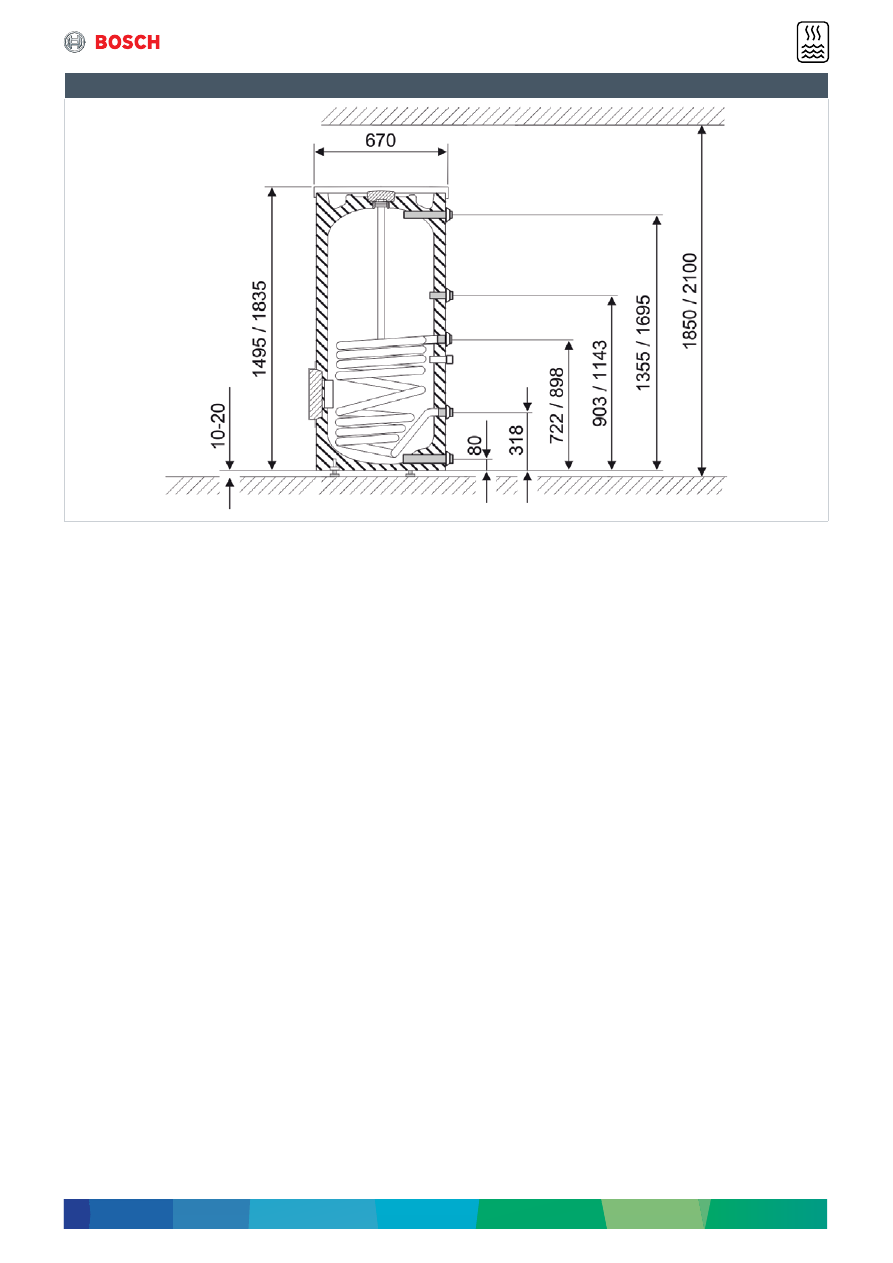

WST (W) 300/ 400

Баки косвенного нагрева и буферные баки-накопители

Беларусь | Каталог 2020

W 500/750/1000

▶

Напольный бак круглой формы с подключениями сбоку

▶

Змеевик большой мощности

▶

Ревизионный люк

▶

Защитный магниевый анод

▶

Внутреннее покрытие термоглазурью

▶

Патрубок для подключения контура рециркуляции

▶

NTC-датчик температуры в (дополнительная принадлежность)

▶

Ревизионный люк

▶

Возможность установки электрических ТЭНов от 2 до 9 кВт

Модель

Тип

Артикул

Цена, €

W 500

Подключения сбоку, белый

7 736 502 362

1580,00

W 750

7 735 500 278

2260,00

W 1000

7 735 500 281

2600,00

Технические данные

W 500

W 750

W 1000

Полезный объем

500

740

960

Мощность змеевика при t

= 80 °C и t

= 45 °C

кВт

66,4

103,6

111,8

Производительность при t

= 80 °C и t

= 45 °C

л/час

1620

2520

2760

Время нагрева с 10 °C до 60 °C при номинальной мощности

мин

Максимальное рабочее давление воды бака

бар

Максимальное рабочее давление теплообменника

бар

Максимальная температура воды в баке

°С

Максимальная мощность нагрева*

кВт

66,4

103,6

111,8

Подключение водопровода

1 ¼”

Подключение подающей линии отопления

1 ¼”

Габаритные размеры (В х Диам.)

мм

1870x780

1920x960

1920x1070

Вес нетто

кг

174

241

292

Цвет

Белый

– температура греющего контура, t

– температура воды в баке, t

- температура воды на входе в бак

* в случае установки с котлом большей мощности, мощность должна быть ограничена
* Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by

Принадлежности

Внешний вид

Характеристики

тип

Артикул

Цена, €

NTC датчик 6,0 12К для бойлеров
с гильзой Ø 11-19 мм

Датчик NTC, компл.

7 735 502 289

67,00

с гильзой Ø 7-9 мм (сторонние производители)

Датчик NTC

7 735 502 290

48,00

биметаллические переходники

ASU

59 913 82

16,00

Баки косвенного нагрева и буферные баки-накопители

Беларусь | Каталог 2020

Баки косвенного нагрева и буферные баки-накопители

W 500/ 700/ 1000

W 500-5 С

W 750-5 С

W 1000-5 С

мм

780

960

1070

мм

790

900

мм

1870

1920

мм

1820

мм

131

144

152

”

1¼

1½

мм

292

314

330

мм

928

1004

1037

мм

1128

1114

1147

мм

1731

1698

1665

”

1¼

1½

мм

2300

2450

2500

мм

174

241

292

мм

674

991

1279

мм

1941

1851

1883

мм

450

545

619

мм

520

629

715

м²

2,2

23,8

3,0

29,6

3,7

100

Беларусь | Каталог 2020

Баки косвенного нагрева и буферные баки-накопители

Принадлежности

Внешний вид

Характеристики

тип

Артикул

Цена, €

Воронка с сифоном, соединение R 1”

Nr. 432

7 719 000 763

11,00

Электрический нагревательный элемент с регулятором температуры 2 кВт,

230 В, R 1½”, мин. L = глубина монтажа 460 мм

ESH 2

7 735 501 415

400,00

Электрический нагревательный элемент с регулятором температуры 4,5 кВт,

400 В, R 1 ½”, мин. L = глубина монтажа 380 мм

ESH 4

7 735 501 417

470,00

Электрический нагревательный элемент с регулятором температуры 6 кВт,

400 В, R 1 ½”, мин. L = глубина монтажа 460 мм

ESH 6

7 735 501 418

430,00

Электрический нагревательный элемент с регулятором температуры 9 кВт,

400 В, R 1 ½”, мин. L = глубина монтажа 510 мм

ESH 9

7 735 501 419

450,00

Фланец подключения

SK 300/400

8 718 542 449

260,00

SK 500/750/1000

8 732 902 341

230,00

101

Беларусь | Каталог 2020

Oбознaчениe

Solar 5000 TF

Плоский солнечный коллектор Solar 5000 TF

102

Монтаж на скатной крыше

103

Монтаж в крышу

104

Монтаж на плоской крыше или фасаде

105

Гидравлические подключения

106

Насосные станции

107

Регуляторы управления

107

WSTB (SCE) 300/290/400

Солнечные системы

102

Беларусь | Каталог 2020

Плоский солнечный коллектор Solar 5000 TF

▶

Вертикальный коллектор - серия S, горизонтальный - серия W

▶

Цельнолистовой алюминиево-медный абсорбер с селективным покрытием для

▶

Ударопрочное стекло с двухкомпонентной проклейкой и высокой светопропускаемостью

▶

Лёгкий и прочный литой корпус из стекловолокна

Модель

Тип

Артикул

Цена, €

FKC-2S

вертикальный

8 718 530 954

670,00

FKC-2W

горизонтальный

8 718 530 955

770,00

Технические данные

FKC-2S

FKC-2W

Полная площадь коллектора

м²

2,37

Апертурная площадь

м²

2,25

Площадь абсорбера

м²

2,18

Объем абсорбера, V

0,94

1,35

Максимальное рабочее давление

бар

Номинальный объемный расход

л/ч

Коэффициент абсорбции

95±2

Коэффициент эмиссии

5±2

Коэффициент полезного действия

Коэффициент теплопередачи a1

Вт/м²·К

3,216

3,871

Коэффициент теплопередачи a2

Вт/м²·К

0,015

0,012

Поправочный коэффициент угла облучения

dirm

(50°)

0,92

Габаритные размеры (В х Ш х Г)

мм

2017x1175x87

1175х2017х 87

Вес

кг

FKC-2S, FKC-2W

Солнечные системы

103

Беларусь | Каталог 2020

Монтаж на скатной крыше

Внешний вид

Характеристики

тип

Артикул

Цена, €

Комплект креплений для профильной или плоской черепицы

(1х на каждый коллектор)

FKA 3-2

8 718 531 023

74,00

Комплект креплений для металлопрофиля или кровельного железа

(1х на каждый коллектор)

FKA 4-2

8 718 531 025

48,00

Комплект креплений для шифера или гонта

(1х на каждый коллектор)

FKA 9-2

8 718 531 024

64,00

Вертикальный коллектор FKC-2S на скатной крыше

Основной монтажный комплект для установки на крыше первого коллектора
(1х на каждый ряд коллекторов)

▶

Необходим комплект креплений FKA 3-2, 4-2 или 9-2

▶

Для скорости ветра до 151 км/ч (напор 1,1 кН/м²) и снеговой нагрузки

до 2,0 кН/м²

FKA 5-2

8 718 531 017

74,00

Дополнительный монтажный комплект для установки на крыше дополнительного

коллектора (1х на каждый доп. коллектор, до 10 коллекторов в ряду)

▶

Необходим комплект креплений FKA 3-2, 4-2 или 9-2

▶

Для скорости ветра до 151 км/ч (напор 1,1 кН/м²) и снеговой нагрузки

до 2,0 кН/м²

FKA 6-2

8 718 531 018

74,00

Основной усиливающий профиль для первого коллектора в ряду

▶

На скатной крыше используется вместе со снеговым профилем FKA 15-2,

16-2 или 17-2

FKA 11-2

8 718 531 026

36,00

Дополнительный усиливающий профиль для второго-десятого коллектора в ряду

▶

На скатной крыше используется вместе со снеговым профилем FKA 15-2,

16-2 или 17-2

FKA 12-2

8 718 531 027

36,00

Снеговой профиль для профильной или плоской черепицы

▶

Используется при снеговой нагрузке от 2,0 до 3,8 кН/м² (1х на каждый

коллектор) вместе с усиливающим профилем FKA 11-2 или 12-2

FKA 15-2

8 718 531 028

164,00

Снеговой профиль для шифера или гонта

▶

Используется при снеговой нагрузке от 2,0 до 3,8 кН/м² (1х на каждый

коллектор) вместе с усиливающим профилем FKA 11-2 или 12-2

FKA 16-2

8 718 531 029

155,00

Снеговой профиль для металлопрофиля или кровельного железа

▶

Используется при снеговой нагрузке от 2,0 до 3,8 кН/м² (1х на каждый

коллектор) вместе с усиливающим профилем FKA 11-2 или 12-2

FKA 17-2

8 718 531 030

150,00

Горизонтальный коллектор FKC-2W на скатной крыше

Основной монтажный комплект для установки на крыше первого коллектора

(1х на каждый ряд коллекторов)

▶

Необходим комплект креплений FKA 3-2, 4-2 или 9-2

▶

Для скорости ветра до 151 км/ч (напор 1,1 кН/м²) и снеговой нагрузки

до 2,0 кН/м²

FKA 7-2

8 718 531 019

113,00

Солнечные системы

104

Беларусь | Каталог 2020

Внешний вид

Характеристики

тип

Артикул

Цена, €

Дополнительный монтажный комплект для установки на крыше

дополнительного коллектора

(1х на каждый доп. коллектор, до 10 коллекторов в ряду)

▶

Необходим комплект креплений FKA 3-2, 4-2 или 9-2

▶

Для скорости ветра до 151 км/ч (напор 1,1 кН/м²) и снеговой нагрузки

до 2,0 кН/м²

FKA 8-2

8 718 531 022

113,00

Монтаж в крышу

Внешний вид

Характеристики

тип

Артикул

Цена, €

Монтаж в крышу, вертикальный коллектор FKC-2S – от 2-х коллекторов в ряду

Основной монтажный комплект для монтажа в крышу первых двух

коллекторов в ряду

▶

Для скорости ветра 151 км/ч (напор 1,1 кН/м²) и максимальной снеговой

нагрузкой 3,8 кН/м²

профильная черепица/плоская черепица FKI 5-T2

8 718 532 910

1020,00

шифер/гонт FKI 17-T2

8 718 532 913

900,00

Дополнительный монтажный комплект для монтажа в крышу

третьего-десятого коллектора в ряду

▶

Для скорости ветра 151 км/ч (напор 1,1 кН/м²) и максимальной снеговой

нагрузкой 3,8 кН/м²

профильная черепица/плоская черепица FKI 6-T2

8 718 532 911

490,00

шифер/гонт FKI 18-T2

8 718 532 914

450,00

Монтаж в крышу, горизонтальный коллектор FKC-2W – от 2-х коллекторов в ряду

Основной монтажный комплект для монтажа в крышу первых двух

коллекторов в ряду

▶

Для скорости ветра 151 км/ч (напор 1,1 кН/м²) и максимальной снеговой

нагрузкой 3,8 кН/м²

профильная черепица/плоская черепица FKI 11-2

8 718 530 987

1370,00

шифер/гонт FKI 23-2

8 718 530 999

1240,00

Дополнительный монтажный комплект для монтажа в крышу

третьего-десятого коллектора в ряду

▶

Для скорости ветра 151 км/ч (напор 1,1 кН/м²) и максимальной снеговой

нагрузкой 3,8 кН/м²

профильная черепица/плоская черепица FKI 12-2

8 718 530 988

590,00

шифер/гонт FKI 24-2

8 718 531 000

560,00

Солнечные системы

105

Беларусь | Каталог 2020

Монтаж на плоской крыше или фасаде

Внешний вид

Характеристики

тип

Артикул

Цена, €

Вертикальный коллектор FKC-2S на плоской крыше

Основной монтажный комплект для установки на плоской крыше первого

коллектора

(1х на каждый ряд коллекторов)

▶

Для скорости ветра до 151 км/ч (напор 1,1 кН/м²) и снеговой нагрузки

до 2,0 кН/м²

FKF 3-2

8 718 531 031

300,00

Дополнительный монтажный комплект для установки на плоской крыше

дополнительного коллектора

(1х на каждый доп. коллектор, до 10 коллекторов в ряду)

▶

Для скорости ветра до 151 км/ч (напор 1,1 кН/м²) и снеговой нагрузки

до 2,0 кН/м²

FKF 4-2

8 718 531 032

190,00

Комплект лотков для размещения утяжелителя

(1х на каждый коллектор)

FKF 7-2

8 718 531 035

89,00

Дополнительная опора для крепления лотков FKF 7-2 устанавливается

на 3, 5, 7 и 9 коллектор в ряду

▶

При снеговой нагрузке от 2,0 до 3,8 кН/м² устанавливается на каждый

дополнительный (2-10) коллектор в ряду

FKF 8-2

8 718 531 036

126,00

Основной усиливающий профиль для первого коллектора при снеговой

нагрузке от 2,0 до 3,8 кН/м²

FKA 11-2

8 718 531 026

36,00

Дополнительный усиливающий профиль для каждого дополнительного

коллектора при снеговой нагрузке от 2,0 до 3,8 кН/м² (вместе с FKF 8-2)

FKA 12-2

8 718 531 027

36,00

Горизонтальный коллектор FKC-2W на плоской крыше или фасаде

Основной монтажный комплект для установки на плоской крыше или фасаде

первого коллектора

(1х на каждый ряд коллекторов)

▶

Для скорости ветра до 151 км/ч (напор 1,1 кН/м²) и снеговой нагрузки

до 3,8 кН/м²

FKF 5-2

8 718 531 033

280,00

Дополнительный монтажный комплект для установки на плоской крыше или

фасаде дополнительного коллектора (1х на каждый доп. коллектор, до 10

коллекторов в ряду)

▶

Для скорости ветра до 151 км/ч (напор 1,1 кН/м²) и снеговой нагрузки

до 3,8 кН/м²

FKF 6-2

8 718 531 034

280,00

Комплект лотков для размещения утяжелителя

(1х на каждый коллектор)

FKF 7-2

8 718 531 035

89,00

Дополнительная опора для крепления лотков FKF 7-2: 1 шт. для 1-3, 2 шт. для

4-6, 3 шт. для 7-9 и 4 шт. для 10 коллекторов в ряду

▶

Для установки на фасаде: 1 шт. на каждый коллектор

FKF 9-2

8 718 531 037

82,00

Солнечные системы

106

Беларусь | Каталог 2020

Гидравлические подключения

Внешний вид

Характеристики

тип

Артикул

Цена, €

Комплект для подключения коллекторов,

установленных на наклонной крыше

(1х на ряд коллекторов)

FS 10-2

8 718 531 691

102,00

Комплект для подключения коллекторов,

установленных в крыше

▶

1х на ряд коллекторов

FS 11-2

8 718 531 690

159,00

Комплект для подключения коллекторов,

установленных на плоской крыше или на фасаде

▶

1х на ряд коллекторов

FS 12-2

8 718 531 692

76,00

Комплект воздушного клапана

▶

Для выпуска воздуха у коллектора, если не предусмотрена промывка

системы под давлением (1х на ряд)

▶

Для систем с несколькими параллельными рядами коллекторов

(1х на каждый ряд)

▶

Устанавливается на коллекторе или под крышей

ELT 5

8 718 531 048

124,00

Комплект для последовательного соединения рядов,

установленных друг над другом

▶

1х на каждый дополнительный ряд

FS 6

7 739 300 434

87,00

Расширительный (компенсационный) бак солнечного контура.

SAG 18-25 поставляются с настенным креплением

18 литров

SAG18

7 738 325 439

71,00

25 литров

SAG25

7 738 325 440

84,00

35 литров

SAG35

7 738 325 441

123,00

50 литров

SAG50

7 738 325 442

200,00

80 литров

SAG80

7 738 325 443

260,00

Комплект деталей для подключения расширительного (компенсационного)

бака солнечного контура SAG 18-35

AAS 1

7 739 300 331

104,00

Смеситель термостат

▶

Ограничивает температуру подачи горячей воды.

▶

Диапазон регулировки 30…65 °С

▶

Подсоединение DN20 R¾

▶

Макс. рабочее давление 10 атм.

TWM 20

7 735 600 273

по запросу

Жидкость-теплоноситель Tyfocor® L для плоских солнечных коллекторов.

Морозостойкость до -30 °С. Готовая смесь, запрещается смешивать с другими

жидкостями

10 литров

SFF10

8 718 660 880

74,00

20 литров

SFF20

8 718 660 881

119,00

Пластинчатый теплообменник бассейна из нержавеющей стали,

с теплоизоляцией. Подключения: G¾”, наружная резьба

до 6 коллекторов

SWT 6

83 013 628

730,00

до 10 коллекторов

SWT 10

83 013 632

880,00

Солнечные системы

107

Беларусь | Каталог 2020

Насосные станции

Внешний вид

Характеристики

тип

Артикул

Цена, €

Двухтрубные насосные станции для тепловых систем солнечных коллекторов

Комплектация

▶

Энергоэффективный циркуляционный насос класса А (PWM- управление)

▶

Запорный кран с интегрированным термометром и гравитационным

обратным клапаном

▶

Предохранительный клапан на 6 бар с манометром и возможностью

подключения мембранного компенсационного бака

▶

Арматура для промывки и заправки

▶

Индикатор и регулятор протока теплоносителя

▶

Настенные крепления

▶

Теплоизоляция насосной станции

от 1 до 10 коллекторов

AGS 10-2

7 735 600 124

520,00

от 11 до 20 коллекторов

AGS 20-2

7 735 600 038

910,00

от 21 до 50 коллекторов

AGS 50-2

7 735 600 039

1250,00

Однотрубная станция для обслуживания до 10 коллекторов.

Так же применяется для подключения второго поля коллекторов или

подключения второго потребителя в контур солнечного коллектора.

При использовании без двухтрубной насосной станции всегда применять

дополнительный воздухоотводчик на крыше

Комплектация

▶

Энергоэффективный циркуляционный насос класса А

▶

(PWM- управление)

▶

Запорный кран с интегрированным термометром и гравитационным

обратным клапаном

▶

Предохранительный клапан на 6 бар с манометром и возможностью

подключения мембранного компенсационного бака

▶

Арматура для промывки и заправки

▶

Индикатор и регулятор протока теплоносителя

▶

Настенные крепления

▶

Теплоизоляция насосной станции

от 1 до 10 коллекторов

AGS 10E-2

7 735 600 033

410,00

Комплект подключений AGS10-2, применяется для перехода с ø15 мм на ø18 мм

SZ 11

7 735 600 130

31,00

Регуляторы управления

Внешний вид

Характеристики

тип

Артикул

Цена, €

Регулятор температуры для простых солнечных установок с одним

потребителем

▶

ЖК-дисплей с подсветкой с индикацией температуры и анимацией

статуса работы

▶

Настройка разницы температур для включения от 4 до 20 К

▶

Настройка ограничения температуры в баке от 20 до 90 °С

▶

Один коммутационный выход для циркуляционного насоса солнечного

контура с регулированием числа оборотов (PWM- управление) и

настройкой границы модулирования (230В / 50 Гц / 1,1 A)

▶

Настройка минимальной и максимальной температуры солнечных

коллекторов

B-sol 100-2

7 735 600 123

200,00

Автономный температурный регулятор для управления гелиосистемой

▶

Только вместе с модулем MS200

▶

Комплект поставки: крепежный материал, кронштейн, регулятор,

инструкция

CS200

7 738 111 125

260,00

Солнечные системы

108

Беларусь | Каталог 2020

Внешний вид

Характеристики

тип

Артикул

Цена, €

Солнечный модуль, для приготовления горячей воды и поддержки отопления

в сочетании с отопительными котлами Bosch

▶

совместимость с CW400

▶

контроль до 3-х баков горячей воды

▶

поддержка температуры бассейна

▶

оптимизация при превышении солнечной составляющей

▶

калькулятор солнечной составляющей

▶

индикация через регулятор отопления

▶

контроль функций и диагностика функциональных ошибок с возможностью

сохранения работоспособности при неверном параметрировании или

ошибках системы

▶

простая инсталляция путем автоматического расширения меню системы на

регуляторе отопления

▶

на выбор 2 основные гидравлические системы, расширяемые с помощью

5 выбираемых дополнительных функций, например, таких, как приоритет

загрузки бойлера, чередование приоритетности загрузки между двумя

бойлерами, термическая дезинфекция, регулирование при направленности

коллекторных полей «Восток/Запад» и управление внешним пластинчатым

теплообменником

▶

отображение до 40 гидравлических схем

▶

6 коммутационных выходов для 2 насосов контура солнечного коллектора

и 4 дополни тельных потребителей

▶

6 входов для датчиков

▶

в комплекте поставки один NTC-датчик солнечного коллектора и

один NTC-датчик бойлера

MS200

7 738 110 125

390,00

Солнечный модуль для поддержки приготовления горячей воды в сочетании

с отопительными котлами Bosch

▶

совместимость с CW400 и CS200

▶

функции оптимизации для повышенного выхода тепла

▶

калькулятор солнечной составляющей

▶

индикация через регулятор отопления

▶

контроль функций и диагностика функциональных ошибок с возможностью

сохранения работоспособности при неверном параметрировании или

ошибках системы

▶

простая инсталляция путем автоматического расширения меню солнечной

установки на регуляторе отопления

▶

прямой обмен данными по двухпроводной шине

▶

3 коммутационных выхода для насоса контура солнечного коллектора и

двух других потребителей

▶

3 входа для датчиков

▶

в комплекте поставки один NTC-датчик солнечного коллектора и

один NTC-датчик бойлера

▶

опционально возможны 2 дополнительных датчика температуры

▶

подключение с защитой от ошибочной смены полярности

▶

Может применяться только в сочетании с отопительными котлами

GAZ 7000, Condens 5000, Condens 7000i и регуляторами CW400, CS200

MS100

7 738 110 123

270,00

Температурный датчик Ø 8 мм для солнечного коллектора

▶

Вставляется в имеющуюся погружную гильзу или соответствующие

места крепления

▶

Присоединительный кабель 2,5 м

▶

Применяется с B-sol…, CS…, ISM…

TF2

7 747 009 880

36,00

NTC датчик 6,0 12К для бойлеров
с гильзой Ø 11-19 мм

Датчик NTC, компл.

7 735 502 289

67,00

с гильзой Ø 7-9 мм (сторонние производители)

Датчик NTC

7 735 502 290

48,00

биметаллические переходники

ASU

59 913 82

16,00

Трехходовой клапан, 230V

▶

Подключение G1, k

= 8,2

VS-SU

85 103 220

146,00

Солнечные системы

109

Беларусь | Каталог 2020

WSTB (SCE) 300/290/400

▶

Напольный солярный бак круглой формы с подключениями сбоку

▶

Змеевик большой мощности - версия WST

▶

Ревизионный люк и возможность подключения электроТЭНа версии WST

▶

Защитный магниевый анод

▶

Внутреннее покрытие термоглазурью

▶

Патрубок для подключения контура рециркуляции

▶

NTC-датчик температуры в комплекте

Модель

Тип

Артикул

Цена, €

WSTB 300

подключения сбоку, белый

8 718 545 276

1180,00

WST 290-SCE

8 718 542 824

1370,00

WST 400-SCE

8 718 54 1943

1670,00

* Стоимость указана с датчиком температуры NTC в комплекте

Технические данные

WSTB 300

WST 290-SCE

WST 400-SCE

Общий объем

291

290

380

Объём без нагрева от солнечного коллектора

135

125

155

Мощность змеевика при t

= 80 °C и t

= 45 °C (только от отопления)

кВт

20,2

31,5

Производительность при t

= 80 °C и t

= 45 °C (только от отопления)

л/час

496

744

882

Время нагрева с 10 °C до 60 °C при номинальной мощности

мин

Максимальное рабочее давление воды бака

бар

Максимальное рабочее давление теплообменника

бар

Максимальная температура воды в баке

°С

Максимальная мощность нагрева*

кВт

20,2

31,5

Подключение водопровода

1”

Подключение подающей линии отопления

1”

Подключение солярного контура

1”

Максимальная температура в контуре солнечного коллектора

°С

110

160

Максимальное рабочее давление в контуре солнечного коллектора

бар

Габаритные размеры (В х Ш х Г)

мм

1406x670

1835x600

1835x670

Вес нетто

кг

115

135

Цвет

Белый

– температура греющего контура, t

– температура воды в баке, t

- температура воды на входе в бак

* в случае установки с котлом большей мощности, мощность должна быть ограничена
** Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by

Солнечные системы

110

Беларусь | Каталог 2020

WSTB 300

кг

375

мм

670

мм

318

мм

617

мм

722

мм

903

мм

1355

мм

1406

мм

813

мм

1013

мм

1118

мм

1560

мм

1980

мм

428

291

м²

4,4

0,6

м²

7,1

1,05

Солнечные системы

111

Беларусь | Каталог 2020

WS 500/750/1000

▶

Напольный солярный бак круглой формы с подключениями сбоку

▶

Змеевик большой мощности - версия WST

▶

Ревизионный люк и возможность подключения электроТЭНа версии WST

▶

Защитный магниевый анод

▶

Внутреннее покрытие термоглазурью

▶

Патрубок для подключения контура рециркуляции

▶

NTC-датчик температуры в комплекте

Модель

Тип

Артикул

Цена, €

WS 500

подключения сбоку, белый

7 736 502 368

1810,00

WS 750

7 735 500 285

2550,00

WS 1000

7 735 500 288

2840,00

* Стоимость указана с датчиком температуры NTC в комплекте

Технические данные

WS 500

WS 750

WS 1000

Общий объем

500

741

955

Объём без нагрева от солнечного коллектора

180

260

367

Мощность змеевика при t

= 80 °C и t

= 45 °C (только от отопления)

кВт

38,3

46,2

48,4

Производительность при t

= 80 °C и t

= 45 °C (только от отопления)

л/час

960

1140

1200

Время нагрева с 10 °C до 60 °C при номинальной мощности

мин

Максимальное рабочее давление воды бака

бар

Максимальное рабочее давление теплообменника

бар

Максимальная температура воды в баке

°С

Максимальная мощность нагрева*

кВт

38,3

46,2

Подключение водопровода

1 ¼”

1 ½”

Подключение подающей линии отопления

1 ¼”

Подключение солярного контура

1”

Максимальная температура в контуре солнечного коллектора

°С

160

Максимальное рабочее давление в контуре солнечного коллектора

бар

Габаритные размеры (В х Ш х Г)

мм

1870x780

1920x960

1920x1070

Вес нетто

кг

192

265

314

Цвет

Белый

– температура греющего контура, t

– температура воды в баке, t

- температура воды на входе в бак

Документация сайта www.bosch-climate.by

Солнечные системы

112

Беларусь | Каталог 2020

W 500/ 700/ 1000

WS 500-5 EC

WS 750-5 EC

мм

780

960

мм

790

мм

1870

1920

мм

1820

мм

780

880

мм

131

144

”

мм

292

314

мм

731

754

мм

928

1004

мм

1028

1114

мм

1238

1312

мм

1731

1698

”

мм

2350

2580

кг

192

265

кг

692

1006

мм

1941

1851

мм

450

545

мм

520

629

м²

8,8

1,1

11,4

1,5

м²

10,9

1,6

2,1

Солнечные системы

содержание .. 5 6 7 8 ..
