81

Беларусь | Каталог 2020

7.

Регуляторы температуры и принципиальные схемы

Принципиальные гидравлические схемы

Серии Gaz 7000W, Condens: управление 3-мя отопительными контурами

AV

AV

HP

230 V/AC

HK

1

AV

RV

P

1

AV

AV

HK

2

AV

RV

P

2

AV

AV

HK

3

AV

RV

P

3

AV

AV

CR10/CR100

CR10/CR100

CR10/CR100

MZ100

VF

HW

*  Только с регуляторами CR10 и CR100

Серии Gaz 7000W, Condens: управление 2-мя отопительными контурами и ГВС

CW400 HT3

MM100  MM100

2 1

3  3

T

T

M

T

T

MC1

TC1

PC1
VC1

PC1

TW1

T1

T0

PW2

T0

MZ 100

P1

PZ1

PZ2

CR 10 (Z1)

CR 10 (Z2)

TC1

1  автоматика котла (НТ3)
2  регулятор встроен в котёл или на стене, макс. 4 отопительных

контура + 2 бака ГВС

3  Модуль управления (монтируется на стене),

можно комбинировать с CR10 / CR100

Расшифровка символов на стр. 2 каталога.

82

Беларусь | Каталог 2020

7.

Регуляторы температуры и принципиальные схемы

Принципиальные гидравлические схемы

Серии GAZ 7000, Condens: управления 2-мя отопительными контурами, бассейном, вентиляцией и ГВС

CW400 HT3

MM100  MM100

MM100

MM100

MM100

2

1

5

3

3

4

4

T

T

M

M

M

T

T

T

T

MC1

TC1

PC1
VC1

TC1

PC1
VC1

TC1

PC1
VC1

PC1

TW1

T1

T0

T

T

PW2

Pool

IC1

IC1

PW1

1  автоматика котла (НТ3)
2  регулятор встроен в котёл или на стене, макс. 4 отопительных контура + 2 бака ГВС
3  модуль управления (монтируется на стене), можно комбинировать с CR10 / CR100
4  модуль управления (монтируется на стене), контур с постоянной температурой подачи (вентиляция, бассейн и т.д.) с или без смесителя
5  модуль управления (монтируется на стене)

Серии Gaz 7000W, Condens: каскадное подключение, управление 3-мя отопительными контурами и ГВС

 HT3

HT3

HT3

HT3

MC400

MM100

MM100

MM100

MM100 CW400

1 1 1 1

4

5

3

3

3 2

T

T

M

M

T

T

T

T

TC1

PC1
VC1

MC1

TC1

PC1
VC1

PC1

T1

TW1

PW2

TO

PC0

PC0

PC0

PC0

PC1

1  автоматика котла (HT3)
2  регулятор встроен в котёл или на стене, макс. 4 отопительных контура + 2 бака ГВС
3  модуль управления (монтируется на стене), можно комбинировать с CR10 / CR100
4  каскадный модуль (монтируется на стене)
5  модуль управления (монтируется на стене)

Расшифровка символов на стр. 2 каталога.

83

Беларусь | Каталог 2020

7.

Регуляторы температуры и принципиальные схемы

Принципиальные гидравлические схемы

Серии Gaz 7000W, Condens: управление 2-мя отопительными контурами и ГВС,

приготовление горячей воды с использованием энергии солнца



HT3

MM100  MM100 CW400

  1

3  3 2

T

T

M

T

T

MC1

TC1

PC1
VC1

PC1

TS2

T1

T0

PW2

TW1

T

TS1

AGS

MS100

4

PS1

SKE...

1  автоматика котла (НТ3)
2  регулятор встроен в котёл или на стене, макс. 4 отопительных контура + 2 бака ГВС
3  модуль управления (монтируется на стене), можно комбинировать с CR10 / CR100
4  солнечный модуль (монтируется на стене)

Расшифровка символов на стр. 2 каталога.

84

Беларусь | Каталог 2020

7.

Регуляторы температуры и принципиальные схемы

Принципиальные гидравлические схемы

Серии Gaz 7000W, Condens: управление 2-мя отопительными контурами,

использование энергии солнца для приготовления горячей воды и поддержки отопления



HT3

MM100  MM100 CW400

  1

3  3 2

T

T

M

T

T

MC1

TC1

PC1
VC1

PC1

T1

T0

PW2

TW1

T

TS1

AGS

MS200

4

PS1

M

I

II

III

X

TS4

SP750 solar

X

TS3

TS2

VS1

1  автоматика котла (НТ3)
2  регулятор встроен в котёл или на стене, макс. 4 отопительных контура + 2 бака ГВС
3  модуль управления (монтируется на стене), можно комбинировать с CR10 / CR100
4  солнечный модуль (монтируется на стене)
Расшифровка символов на стр. 2 каталога.

85

Беларусь | Каталог 2020

7.

Регуляторы температуры и принципиальные схемы

Принципиальные гидравлические схемы

Серии Gaz 7000W, Condens: управление 2-мя отопительными контурами,

использование энергии солнца для приготовления горячей воды и поддержки отопления



HT3

MM100  MM100 CW400

  1

3  3 2

T

T

M

T

T

MC1

TC1

PC1
VC1

PC1

T1

T0

MS200

4

M

I

II

III

TS4

SK ...   solar

PW2

T

TW1

TS5

TS3

TS2

X

X

P... S-solar

TS1

AGS

PS1

VS2

M

AB

A

B

VS1

1  автоматика котла (НТ3)
2  регулятор встроен в котёл или на стене, макс. 4 отопительных контура + 2 бака ГВС
3  модуль управления (монтируется на стене), можно комбинировать с CR10 / CR100
4  солнечный модуль (монтируется на стене)

Расшифровка символов на стр. 2 каталога.

86

Беларусь | Каталог 2020

7.

Регуляторы температуры и принципиальные схемы

87

Беларусь | Каталог 2020

Oбознaчениe

WSTB 120

WD 120 B

WSTB 120

88

WD 120/160 B

90

WSTB 160/200/300

92

WST(W) 120/160/200

94

WST(W) 300/400

96

W 500/750/1000

98

Принадлежности

100

Баки косвенного нагрева и буферные баки-накопители

8.

88

Беларусь | Каталог 2020

8.

WSTB 120



▶

Напольный бак круглой формы с подключениями сверху



▶

Защитный магниевый анод



▶

Внутреннее покрытие термоглазурью



▶

Патрубок для подключения контура рециркуляции



▶

NTC-датчик температуры (дополнительная принадлежность)



▶

Термометр

Модель

Тип

Артикул

Цена, €

WSTB 120

Подключение сверху, белый

8 718 545 244

480,00

Технические данные

WSTB 120

Полезный объем

л

120

Мощность змеевика при t

v

 = 90 °C и t

sp

 = 45 °C

кВт

20

Производительность при t

v

 = 90 °C и t

sp

 = 45 °C

л/час

492

Время нагрева с 10 °C до 60 °C при номинальной мощности

мин

27

Максимальное рабочее давление воды бака

бар

10

Максимальное рабочее давление теплообменника

бар

10

Максимальная температура воды в баке

 °С

95

Максимальная мощность нагрева*

кВт

20

Подключение водопровода

R

¾”

Подключение подающей линии отопления

R

¾”

Габаритные размеры (В х Диам.)

мм

936x510

Вес нетто

кг

67

Цвет

Белый

t

v

  – температура греющего контура, t

sp

 – температура воды в баке, t

k

 - температура воды на входе в бак

*  в случае установки с котлом большей мощности, мощность должна быть ограничена
*  Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by

Принадлежности

Внешний вид

Характеристики

тип

Артикул

Цена, €

NTC датчик 6,0 12К для бойлеров
с гильзой Ø 11-19 мм

Датчик NTC, компл.

 7 735 502 289

67,00

с гильзой Ø 7-9 мм (сторонние производители)

Датчик NTC

7 735 502 290

48,00

биметаллические переходники

ASU

59 913 82

16,00

Баки косвенного нагрева и буферные баки-накопители

89

Беларусь | Каталог 2020

8.

WSTB 120

Q

R

J

K

L

45°

M

N

O

P

T

S

U

E

F

G

D

B

C

H

A

V1

V2

10 mm

3/4

Rp 1 1/2

I

WSTB 120

A

кг

67

B

кг

187

C

мм

510

D

мм

218

E

мм

12,5

F

мм

936

G

мм

1420

H

мм

295

I

мм

1070

J

мм

440

K

мм

255

L

мм

105

M

мм

364

N

мм

320

O

мм

255

P

мм

190

Q

мм

146

R

мм

150

S

мм

185

T

мм

218

U

мм

130

V1

л

120

V2

л

м

²

4,1

0,6

Баки косвенного нагрева и буферные баки-накопители

90

Беларусь | Каталог 2020

8.

WD 120/160 B



▶

Напольный бак прямоугольной формы с подключениями сверху



▶

Защитный магниевый анод



▶

Внутреннее покрытие термоглазурью



▶

Патрубок для подключения контура рециркуляции



▶

NTC-датчик температуры в комплекте



▶

Термометр

Модель

Тип

Артикул

Цена, €

WD 120 B *

Подключение сверху, белый

7 735 501 712

640,00

WD 160 B *

7 735 501 715

760,00

*   Стоимость указана с датчиком температуры NTC в комплекте

Технические данные

WD 120B

WD 160B

Полезный объем

л

115

149

Мощность змеевика при t

v

 = 90 °C и t

sp

 = 45 °C

кВт

25,1

Производительность при t

v

= 90 °C и t

sp

 = 45 °C

л/час

590

Время нагрева с 10 °C до 60 °C при номинальной мощности

мин

20

26

Максимальное рабочее давление воды бака

бар

10

Максимальное рабочее давление теплообменника

бар

10

Максимальная температура воды в баке

 °С

95

Максимальная мощность нагрева*

кВт

25,1

Подключение водопровода

R

¾”

Подключение подающей линии отопления

R

¾”

Габаритные размеры (В х Ш х Г)

мм

929х500х585

929х600х585

Вес нетто

кг

50

60

Цвет

Белый

t

v

  – температура греющего контура, t

sp

 – температура воды в баке, t

k

 - температура воды на входе в бак

*  в случае установки с котлом большей мощности, мощность должна быть ограничена
*  Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by

Принадлежности

Внешний вид

Характеристики

тип

Артикул

Цена, €

Принадлежность для подключения рециркуляции

водонагревателя WD 120/160

ZL102/1

7 719 001 934

61,00

Баки косвенного нагрева и буферные баки-накопители

91

Беларусь | Каталог 2020

8.

WD 120 B, WD 160 B

Баки косвенного нагрева и буферные баки-накопители

92

Беларусь | Каталог 2020

8.

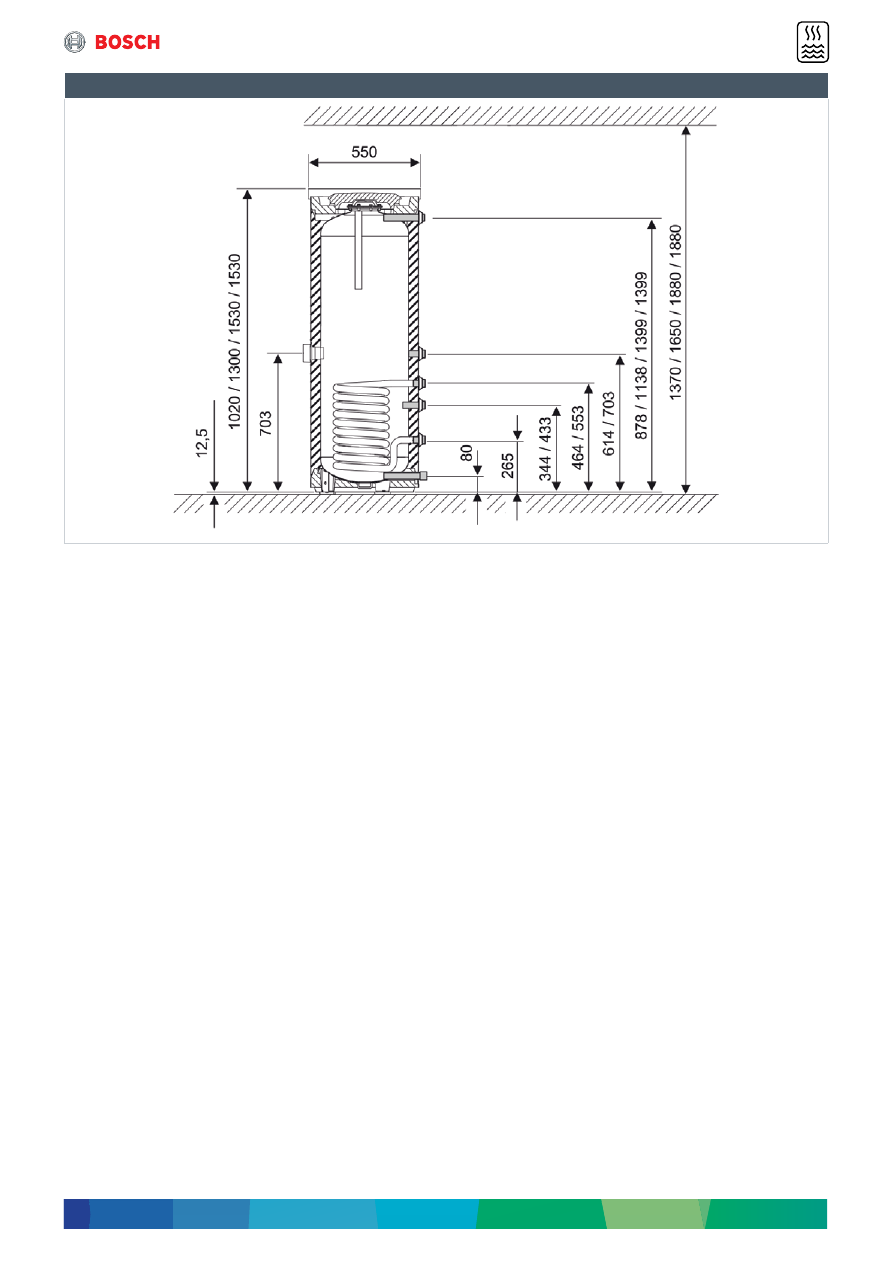

WSTB 160/200/300



▶

Напольный бак круглой формы с подключениями сбоку



▶

Защитный магниевый анод



▶

Внутреннее покрытие термоглазурью



▶

Патрубок для подключения контура рециркуляции



▶

NTC-датчик температуры (дополнительная принадлежность)

Модель

Тип

Артикул

Цена, €

WSTB 160

Подключение сбоку, белый

8 718 545 251

500,00

WSTB 200

8 718 545 259

560,00

WSTB 300

8 718 545 265

830,00

Технические данные

WSTB 160

WSTB 200

WSTB 300

Мощность змеевика при tv = 90 °C и tsp = 45 °C

кВт

20,8

20,6

31,8

Производительность при tv = 90 °C и tsp = 45 °C

л/час

511

506

781

Время нагрева с 10 °C до 60 °C при номинальной мощности

мин

37

47

51

Максимальное рабочее давление воды бака

бар

10

Максимальное рабочее давление теплообменника

бар

10

Максимальная температура воды в баке

 °С

95

95

95

Максимальная мощность нагрева*

кВт

20,8

20,6

31,8

Подключение водопровода

R

¾”

Подключение подающей линии отопления

R

1”

Габаритные размеры (В х Диам.)

мм

1193x550

1453x550

1406x670

Вес нетто

кг

42

48

74

Цвет

Белый

Белый

Белый

t

v

  – температура греющего контура, t

sp

 – температура воды в баке, t

k

 - температура воды на входе в бак

*  в случае установки с котлом большей мощности, мощность должна быть ограничена
*  Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by

Принадлежности

Внешний вид

Характеристики

тип

Артикул

Цена, €

NTC датчик 6,0 12К для бойлеров
с гильзой Ø 11-19 мм

Датчик NTC, компл.

 7 735 502 289

67,00

с гильзой Ø 7-9 мм (сторонние производители)

Датчик NTC

7 735 502 290

48,00

биметаллические переходники

ASU

59 913 82

16,00

Баки косвенного нагрева и буферные баки-накопители

93

Беларусь | Каталог 2020

8.

WSTB 160/ 200/ 300

Rp 1½”

V1

V2

C

A

B

¾”

1”

Ø19 мм

1”

1”

P

F

G

E

D

I

J

O

N

1”

H

160

200

300

A

кг

42

48

74

B

кг

198

245

371

С

мм

550

550

670

D

мм

81

81

81

E

мм

265

265

318

F

мм

443

443

617

G

мм

553

553

722

H

мм

703

878

903

I

мм

1138

1398

1355

J

мм

1193

1453

1406

N

мм

1320

1560

1560

O

мм

1760

2020

1980

P*

мм

-

-

428

V1

л

156

197

297

V2

л

м²

4,4

0,6

4,4

0,6

7,1

1,05

*  Смотровой люк доступен только в версии WSTB .... SC

Баки косвенного нагрева и буферные баки-накопители

94

Беларусь | Каталог 2020

8.

WST(W) 120/160/200



▶

Напольный бак круглой формы с подключениями сбоку



▶

Змеевик большой мощности



▶

Защитный магниевый анод



▶

Внутреннее покрытие термоглазурью



▶

Патрубок для подключения контура рециркуляции



▶

NTC-датчик температуры (дополнительная принадлежность)



▶

Версия WST - белый



▶

Версия W - серый

Модель

Тип

Артикул

Цена, €

WST 120-5 B

Подключения сбоку, белый

8 718 543 055

710,00

WST 160-5 B

8 718 543 064

740,00

WST 200-5 B

8 718 543 073

770,00

W 120-5 P1 B

Подключения сбоку, серый

7 735 500 779

710,00

W 160-5 P1 B

7 735 500 780

740,00

W 200-5 P1 B

7 735 500 781

770,00

Технические данные

WST (W) 120

WST (W) 160

WST (W) 200

Полезный объем

л

120

160

200

Мощность змеевика при t

v

 = 80 °C и t

sp

 = 45 °C

кВт

25

31,5

31,5

Производительность при t

v

 = 80 °C и t

sp

 = 45 °C

л/час

612

774

774

Время нагрева с 10 °C до 60 °C при номинальной мощности

мин

19

20

25

Максимальное рабочее давление воды бака

бар

10

Максимальное рабочее давление теплообменника

бар

10

Максимальная температура воды в баке

 °С

95

Максимальная мощность нагрева*

кВт

25

31,5

31,5

Подключение водопровода

R

1”

Подключение подающей линии отопления

R

1”

Габаритные размеры (В х Диам.)

мм

1020x550

1300x550

1530x550

Вес нетто

кг

64

74

84

Цвет

Белый/Серый

t

v

  – температура греющего контура, t

sp

 – температура воды в баке, t

k

 - температура воды на входе в бак

*  в случае установки с котлом большей мощности, мощность должна быть ограничена
*  Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by

Принадлежности

Внешний вид

Характеристики

тип

Артикул

Цена, €

NTC датчик 6,0 12К для бойлеров
с гильзой Ø 11-19 мм

Датчик NTC, компл.

 7 735 502 289

67,00

с гильзой Ø 7-9 мм (сторонние производители)

Датчик NTC

7 735 502 290

48,00

биметаллические переходники

ASU

59 913 82

16,00

Баки косвенного нагрева и буферные баки-накопители

95

Беларусь | Каталог 2020

8.

WST (W) 120/ 160/ 200

Баки косвенного нагрева и буферные баки-накопители

96

Беларусь | Каталог 2020

8.

WST(W) 300/400



▶

Напольный бак круглой формы с подключениями сбоку



▶

Змеевик большой мощности



▶

Защитный магниевый анод



▶

Внутреннее покрытие термоглазурью



▶

Патрубок для подключения контура рециркуляции



▶

NTC-датчик температуры (дополнительная принадлежность)



▶

Версия WST - белый



▶

Версия W - серый



▶

Ревизионный люк



▶

Возможность установки электрических ТЭНов от 2 до 9 кВт

Модель

Тип

Артикул

Цена, €

WST 300-5 B

Подключения сбоку, белый

8718 542 832

1150,00

WST 400-5 C

8 718 541 939

1460,00

W 300-5 P1 B

Подключения сбоку, серый

7 735 500 791

1150,00

W 400-5 P1 B

7 735 500 793

1460,00

Технические данные

WST (W) 300

WST (W) 400

Полезный объем

л

300

390

Мощность змеевика при t

v

 = 80 °C и t

sp

 = 45 °C

кВт

36,5

56

Производительность при t

v

 = 80 °C и t

sp

 = 45 °C

л/час

897

1376

Время нагрева с 10 °C до 60 °C при номинальной мощности

мин

12

19

Максимальное рабочее давление воды бака

бар

10

Максимальное рабочее давление теплообменника

бар

10

Максимальная температура воды в баке

 °С

95

Максимальная мощность нагрева*

кВт

45

60

Подключение водопровода

R

1”

Подключение подающей линии отопления

R

1”

Габаритные размеры (В х Диам.)

мм

1495x670

1835x670

Вес нетто

кг

105

119

Цвет

Белый/Серый

t

v

  – температура греющего контура, t

sp

 – температура воды в баке, t

k

 - температура воды на входе в бак

*  в случае установки с котлом большей мощности, мощность должна быть ограничена
*  Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by

Принадлежности

Внешний вид

Характеристики

тип

Артикул

Цена, €

NTC датчик 6,0 12К для бойлеров
с гильзой Ø 11-19 мм

Датчик NTC, компл.

 7 735 502 289

67,00

с гильзой Ø 7-9 мм (сторонние производители)

Датчик NTC

7 735 502 290

48,00

биметаллические переходники

ASU

59 913 82

16,00

Баки косвенного нагрева и буферные баки-накопители
