Rexroth Гидравлические устройства и электронные компоненты. Информация о производственной программаe (2006 год) - часть 3

Дискретное оборудование

60

Hydraulics Bosch Rexroth AG

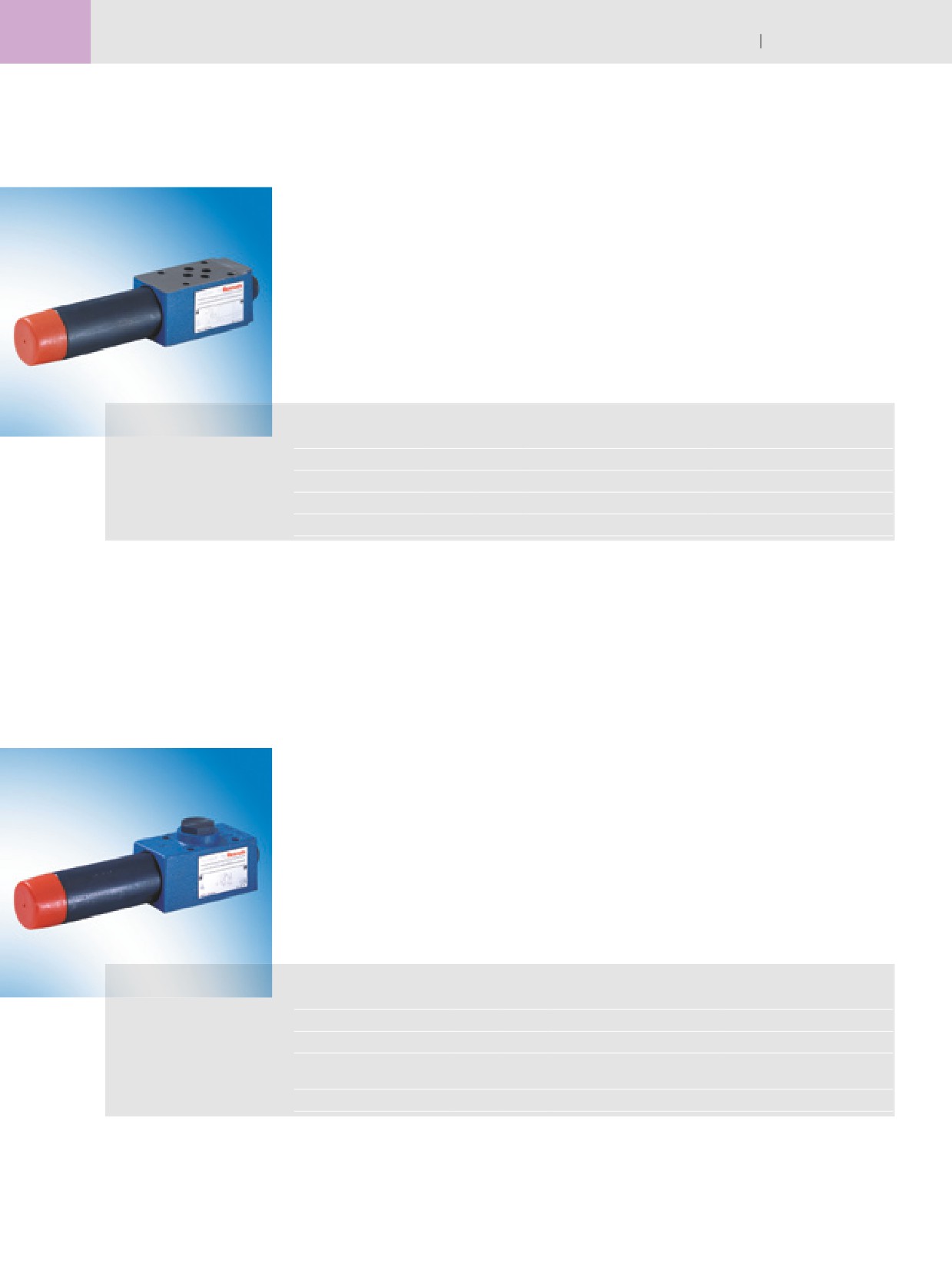

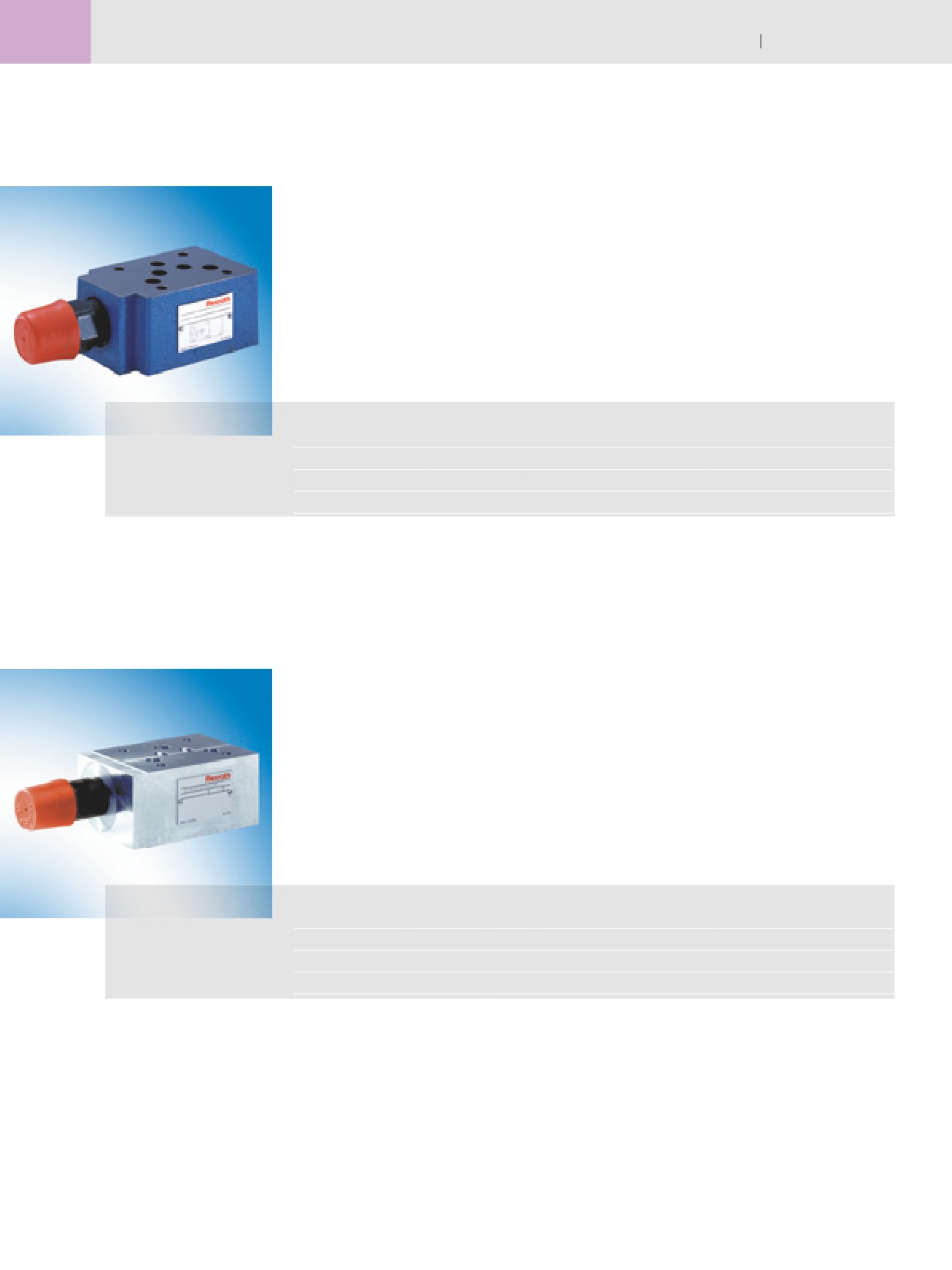

Редукционные клапаны модульного исполнения, прямого

действия

< Типоразмер 6 и 10

< Расположение монтажных отверстий в соответствии с DIN 24340 форма A и ISO 4401

< Редуцирование давления в канале A, B или P

< 4 ступени давления: 25, 75, 150, 210 бар

< 4 исполнения органов настройки, по выбору:

- поворотная ручка

- втулка с шестигранником и защитным колпачком

- запираемая поворотная ручка со шкалой

- поворотная ручка со шкалой

< Обратный клапан, по выбору

Тип ZDR.D

Подробная информация:

Типоразмер

6

10

– типоразмер 6: RE 26570

Серия агрегата

4X

5X

– типоразмер 10: RE 26585

Рабочее давление

p_max

бар

210

210

Объемный расход

q_{V max} л/мин

50

80

Редукционные клапаны, прямого действия

< Типоразмер 6 и 10

< Расположение монтажных отверстий

- для типоразмера 6 в соответствии с DIN 24340 форма A и ISO 4401

- для типоразмера 10 в соответствии с DIN 24340 форма D и ISO 5781

< 5 ступеней давления

< 4 исполнения органов настройки, по выбору:

- поворотная ручка

- втулка с шестигранником и защитным колпачком

- запираемая поворотная ручка со шкалой

- поворотная ручка со шкалой

< Обратный клапан, по выбору

Тип DR.DP

Подробная информация:

Типоразмер

6

10

– типоразмер 6: RE 26564

Серия агрегата

5X

4X

- типоразмер 10: RE 26580

Давление после

p_max

бар

315

210

регулятора, регулируемое

Объемный расход

q_{V max} л/мин

60

80

Bosch Rexroth AG Hydraulics

61

Дискретное оборудование

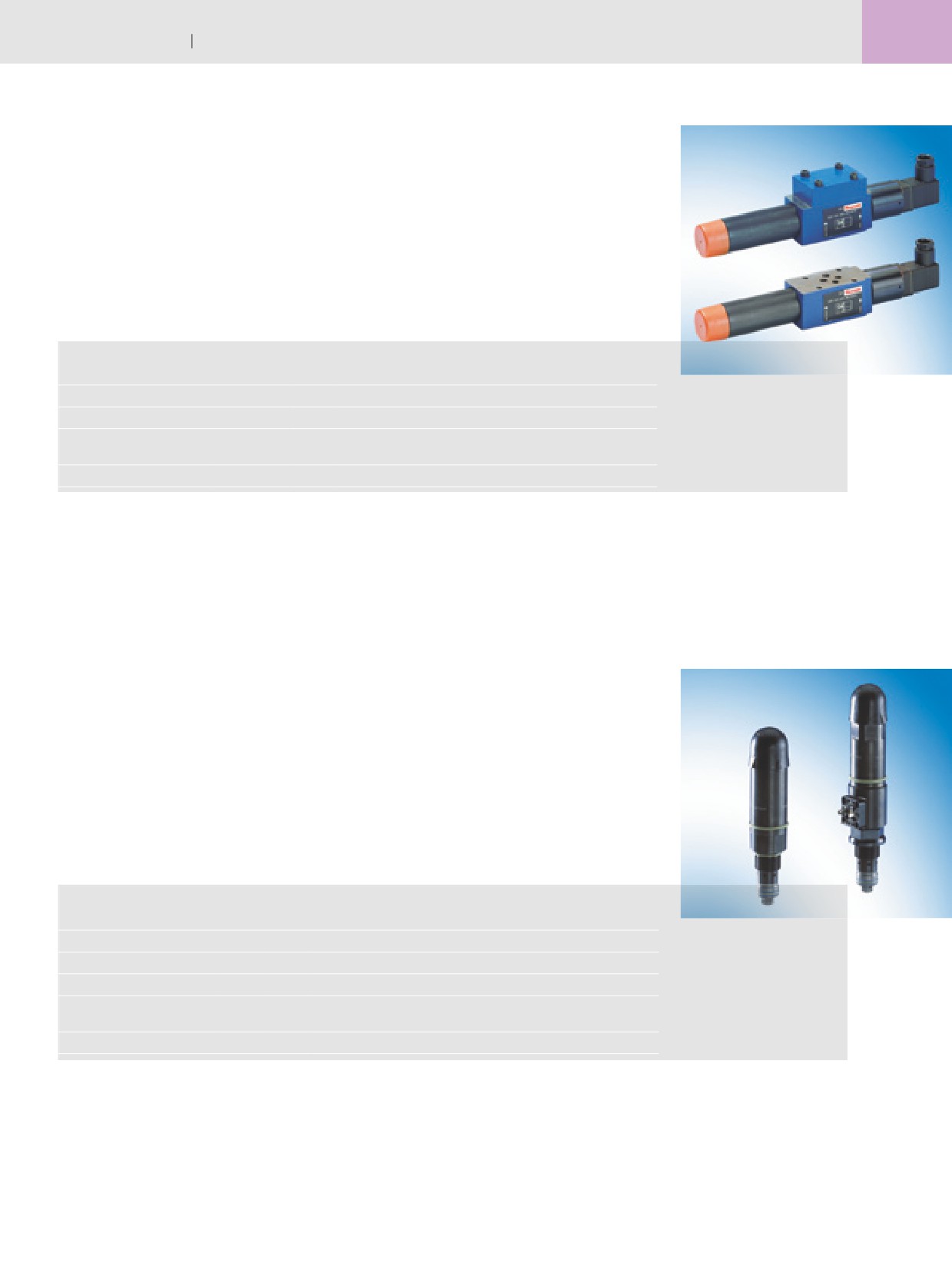

Редукционные клапаны, прямого действия, с контролем давления

< Типоразмер 6

< Расположение монтажных отверстий в соответствии с DIN 24340 форма A и ISO 4401

< Насторойка и контроль управляющего давления в одном агрегате

< Совместная настройка управляющего и редуцируемого давления

< Контроль давления, по выбору внутренний или внешний у потребителя

< Регулируемый перепад между управляющим и редуцируемым давленями

< Ограничение минимально регулируемого контрольного давления или давления

после регулятора

Тип DRHD и ZDRHD

Типоразмер

6

Подробная информация:

RE 26576

Рабочее давление

p

max

бар

200

Давление после

p_max

бар

100

регулятора, регулируемое

Объемный расход

q_{V max}

л/мин

40

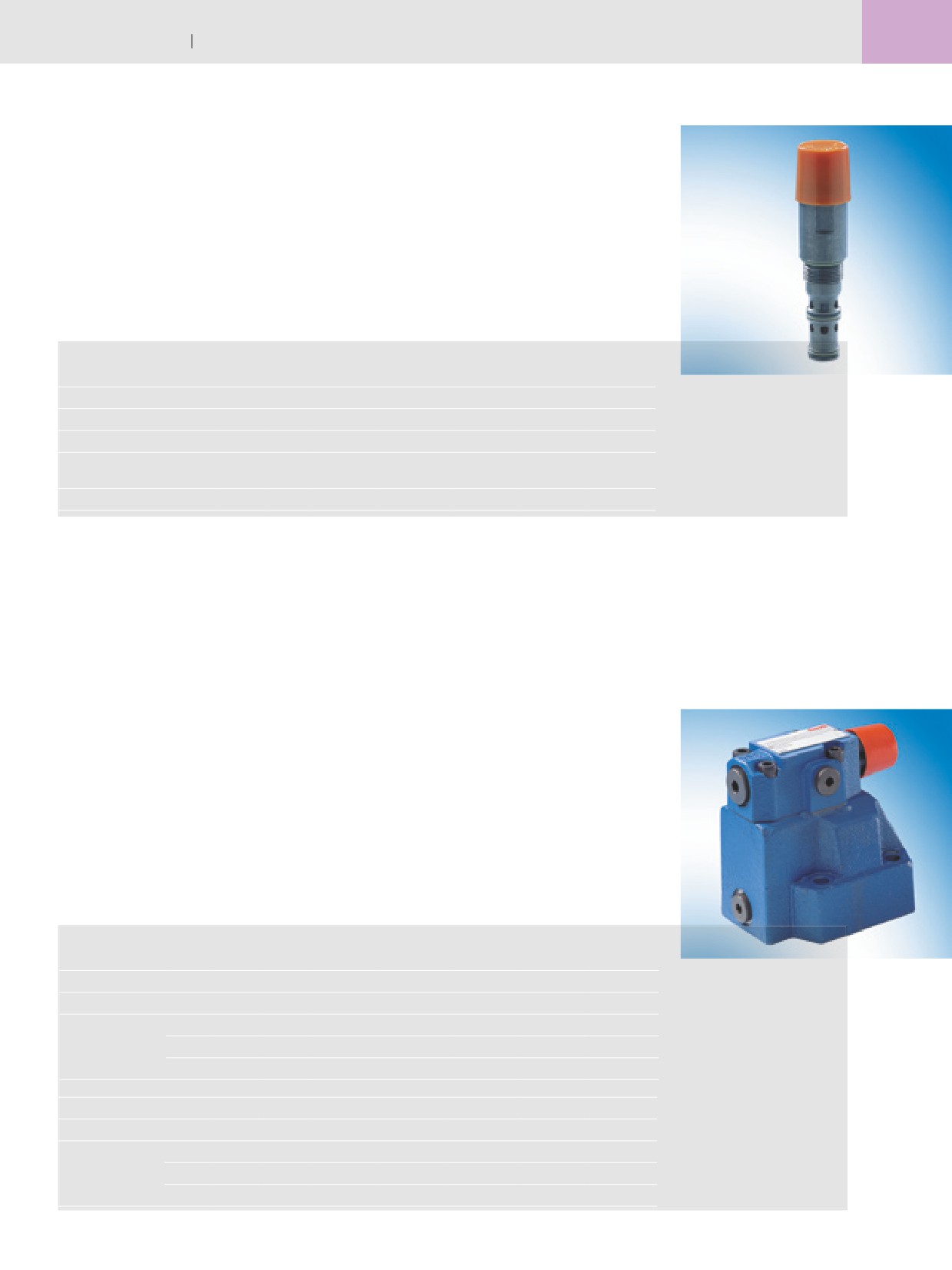

2-линейные редукционные клапаны, прямого действия

(с улучшенными характеристиками)

< Типоразмер 2

< Отверстие для ввертывания R/ISO 7789-27-01-1-98

< 3 ступени давления: 100, 210, 315 бар

< Многообразное применение для функций редуцирования давления без утечек

Тип KRD

Типоразмер

2

Подробная информация:

RE 18111-03

Серия агрегата

B

Рабочее давление

p_max

бар

400

Давление после

p_max

бар

315

регулятора, регулируемое

Объемный расход

q_{V max} л/мин

25

Дискретное оборудование

62

Hydraulics Bosch Rexroth AG

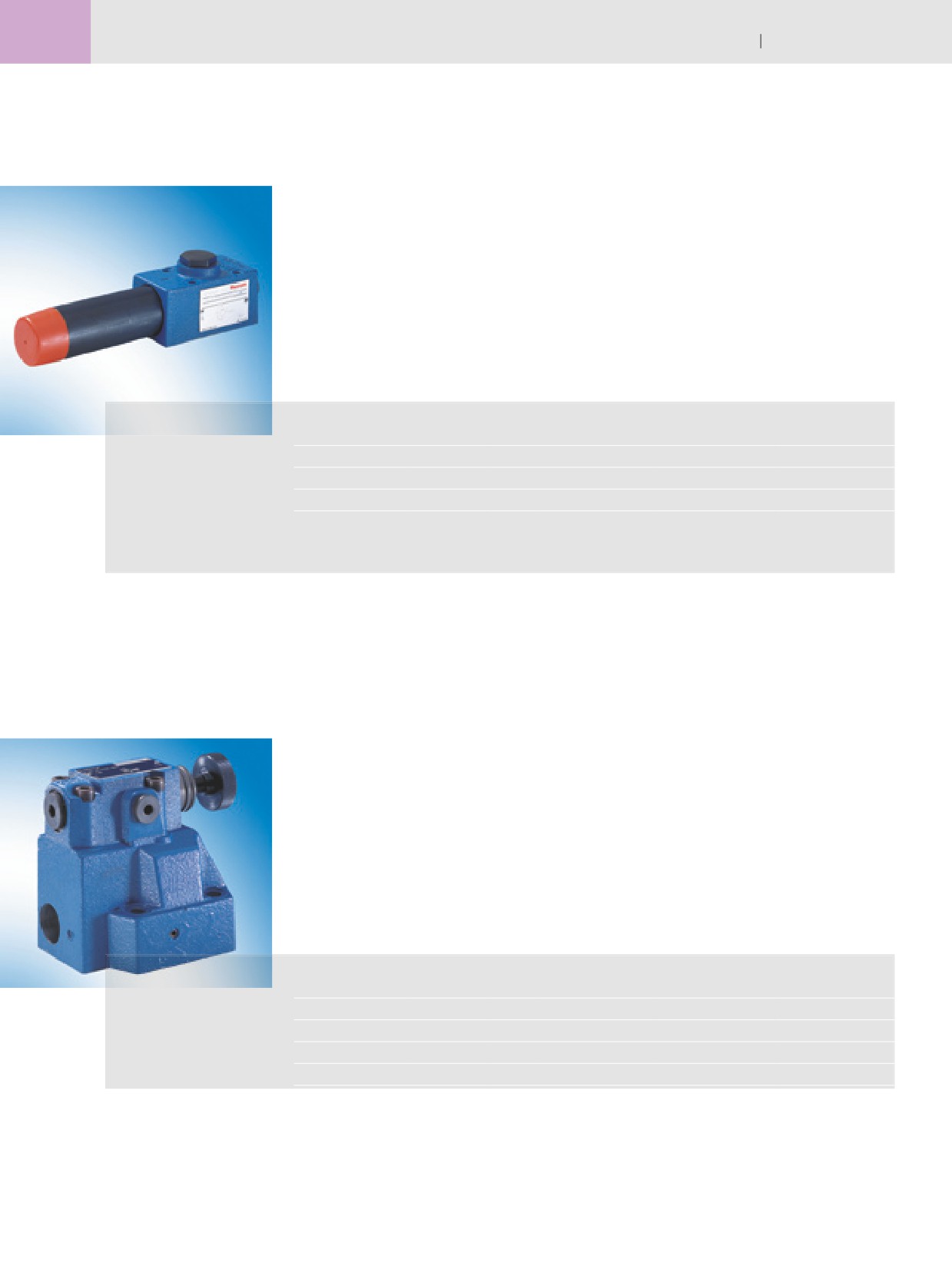

Редукционные клапаны модульного исполнения, непрямого

действия

< Типоразмер 10

< Расположение монтажных отверстий в соответствии с DIN 24340 форма A и ISO 4401

< Редуцирование давления в канале A, B или P

< 4 ступени давления: 50, 100, 200, 315 бар

< 4 исполнения органов настройки, по выбору:

- поворотная ручка

- втулка с шестигранником и защитным колпачком

- запираемая поворотная ручка со шкалой

- поворотная ручка со шкалой

< Обратный клапан, по выбору

Тип ZDR10V

Подробная информация:

Типоразмер

10

RE 26861

Рабочее давление

p_max

бар

315

Объемный расход

q_{V max} л/мин

100

Редукционные клапаны модульного исполнения, непрямого

действия (конструктивный ряд 210 бар)

< Типоразмер 6 и 10

< Расположение монтажных отверстий в соответствии с DIN 24340 форма A и ISO 4401

< Редуцирование давления в канале A, B или P (для типоразмера 6 только канал P)

< 3 ступени давления: 50, 100, 210 бар

< Присоединение манометра

Тип ZDRK.V

Подробная информация:

Типоразмер

6

10

- типоразмер 6: RE 26572

Рабочее давление p_max

бар

210

210

– типоразмер 10: RE 26864

Объемный расход q_{V max}

л/мин

40

80

Bosch Rexroth AG Hydraulics

63

Дискретное оборудование

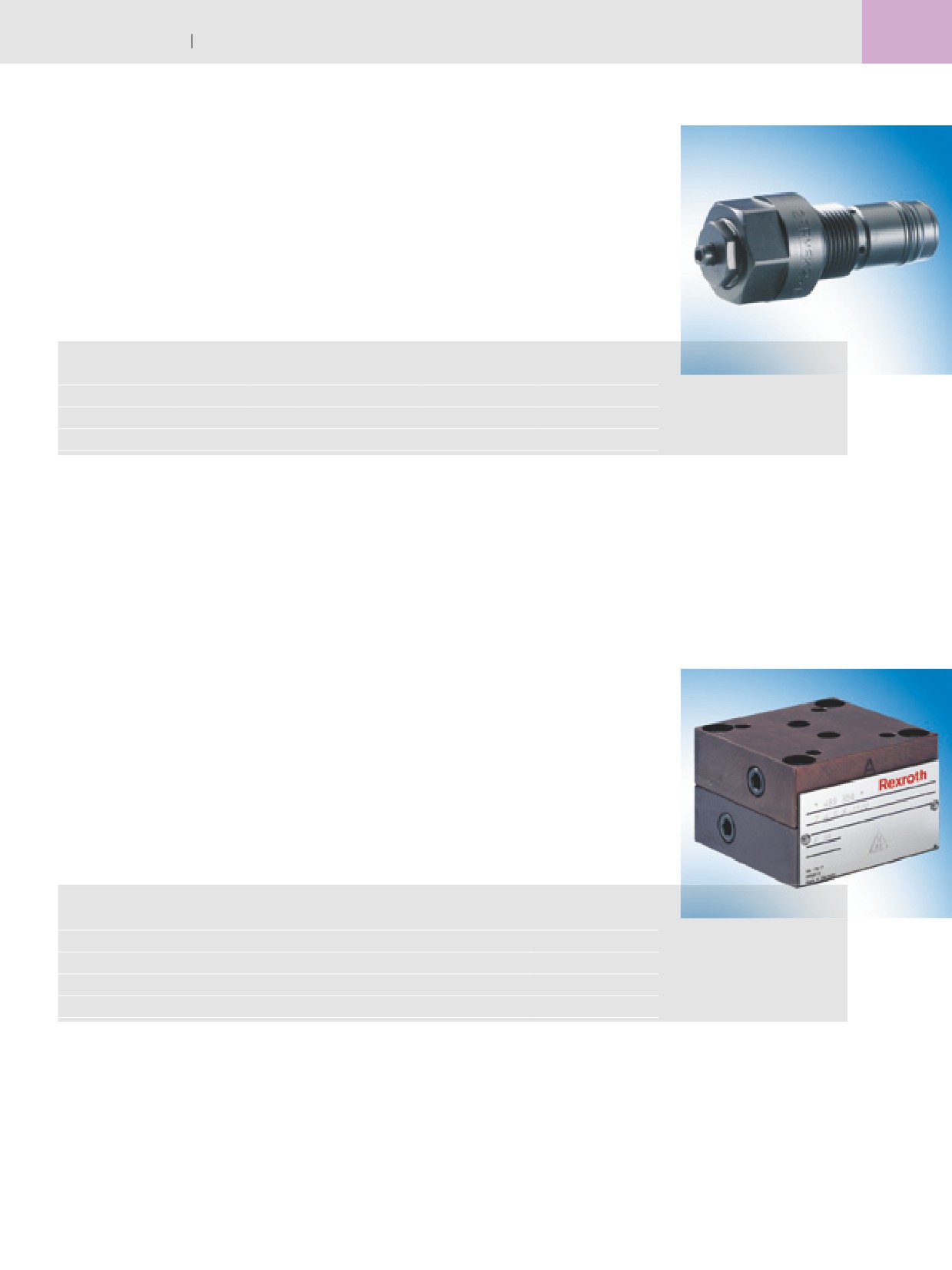

3-линейные редукционные клапаны, непрямого действия

(с улучшенными характеристиками)

< Типоразмер 1

< Отверстие для ввертывания R/KTV.1

< 4 ступени давления: 50, 100, 210, 315 бар

< Многообразное применение для функций редуцирования давления

< Небольшие ошибки регулирования в характеристиках p-q_V

Тип KTV

Типоразмер

1

Подробная информация:

RE 18111-02

Серия агрегата

A

Рабочее давление

p_max

бар

350

Давление после

p_max

бар

315

регулятора, регулируемое

Объемный расход

q_{V max} л/мин

100

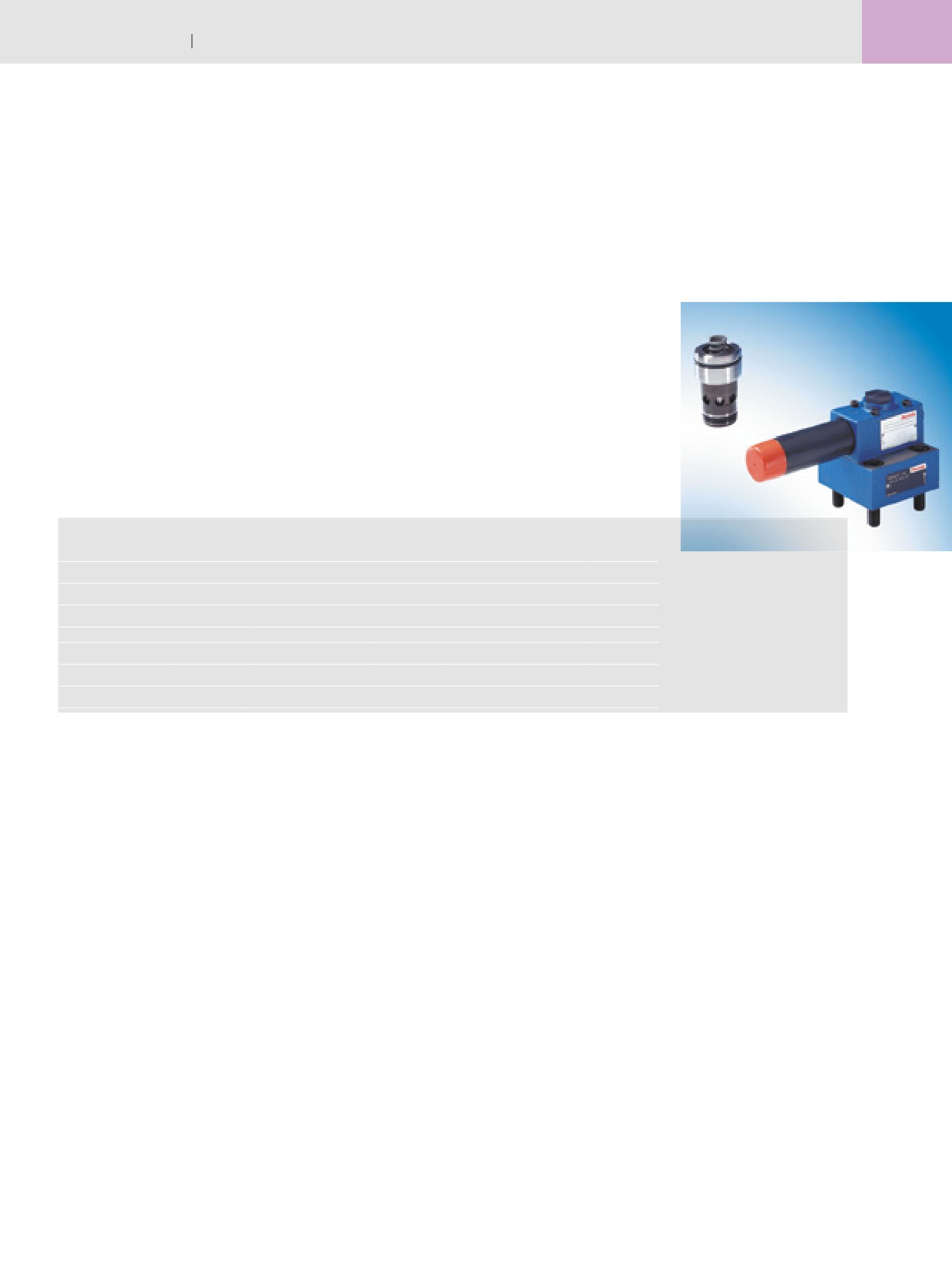

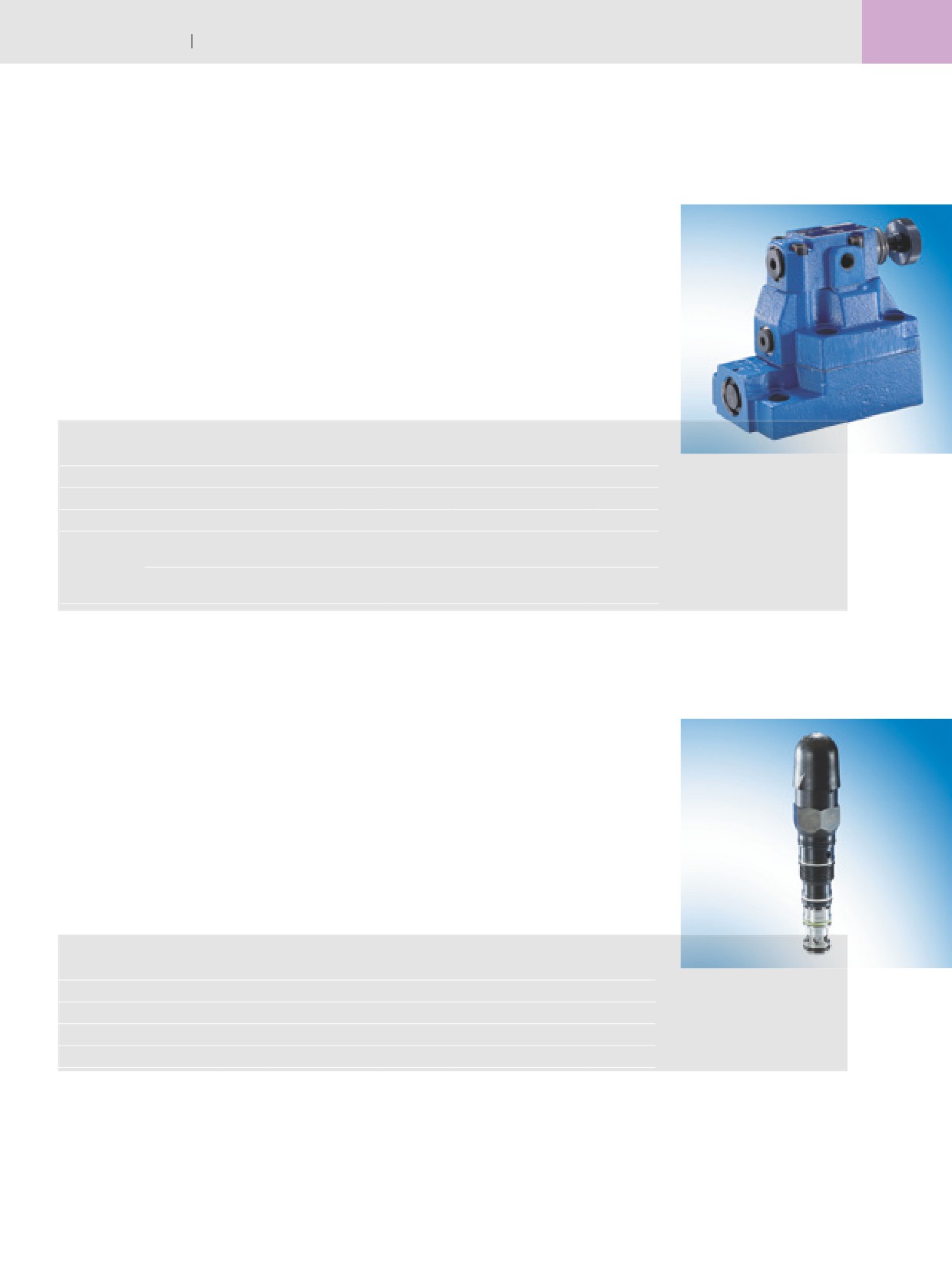

Редукционные клапаны, непрямого действия

< Типоразмер от 10 до 30

< Установкa на плите ("P"): Расположение монтажных отверстий в соответствии с DIN

24340 форма D и ISO 5781

< Установкa в блочную конструкцию ("C")

< Резьбовоe присоединения ("G")

< В виде ввертного клапана ("K")

< 4 ступени давления

< 4 исполнения органов настройки, по выбору:

- поворотная ручка

- втулка с шестигранником и защитным колпачком

- запираемая поворотная ручка со шкалой

- запираемая поворотная ручка со шкалой

< Обратный клапан, по выбору (только для исполнения "P")

Тип DR

2)

Типоразмер

10 ¹⁾

10 ²⁾

25

Подробная информация:

- типоразмер 10,

Давл. после регул., регул.

p_max

бар

315

315

315

серия агрегата 3X (только

Объемный

"P"

q_{V max} л/мин

-

80

160

"K"): RE 26850 ¹⁾

расход

"G"

q

-

80

160

V max л/мин

- типоразмер 10; 25,

"K"

q_{V max} л/мин

100

100

160

серия агрегата 4X:

RE 26893 ²⁾

Типоразмер

10 ³⁾

15 ³⁾

20 ³⁾

25 ³⁾

30 ³⁾

- типоразмер от 10 до 30,

Давл. после регул., регул.

p_max

бар

350

350

350

350

350

серия агрегата 5X:

RE 26892 ³⁾

Объемный

"P"

q_{V max} л/мин

150

-

300

-

400

расход

"G"

q_{V max} л/мин

150

300

300

400

400

"C"

q_{V max} л/мин

-

-

-

-

400

Дискретное оборудование

64

Hydraulics Bosch Rexroth AG

Клапаны давления, прямого действия (напорные золотники)

< Типоразмер 6 и 10

< Расположение монтажных отверстий

- для типоразмера 6 в соответствии с DIN 24340 форма A и ISO 4401

- для типоразмера 10 в соответствии с DIN 24340 форма D и ISO 5781

< 4 исполнения органов настройки, по выбору:

- поворотная ручка

- втулка с шестигранником и защитным колпачком

- запираемая поворотная ручка со шкалой

- поворотная ручка со шкалой

< Обратный клапан, по выбору

Тип DZ.D

Подробная информация

Типоразмер

6

10

- типоразмер 6,

Давление подключения p_max

бар

315

210

серия агрегата 5X: RE 26076

(зависящий от нагрузки

Объемный расход q_{V max}

л/мин

60

80

противопосадочный клапан)

- типоразмер 10,

серия агрегата 4X: RE 26099

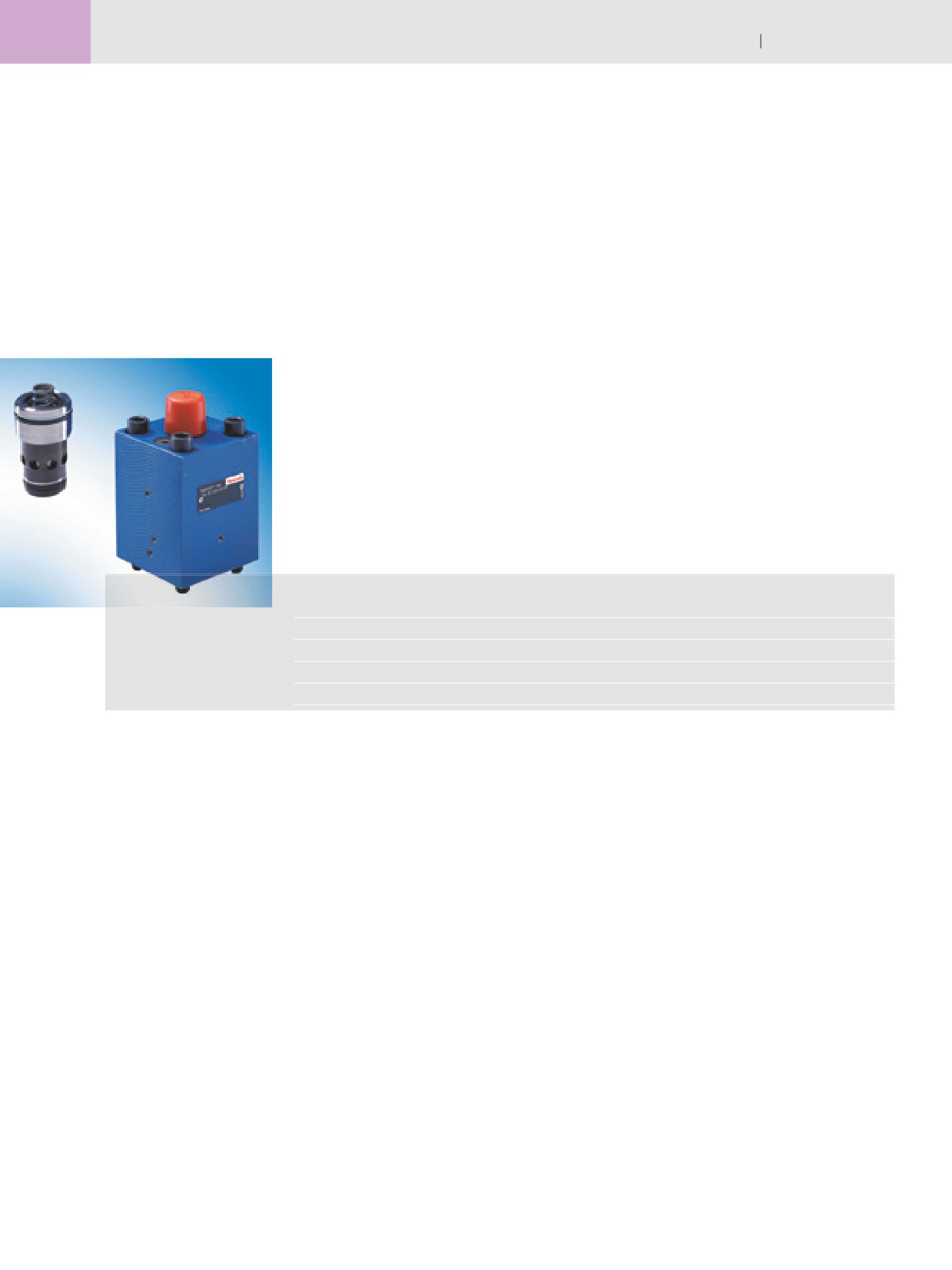

Клапаны подключения давления, непрямого действия

< Типоразмер 10, 25, 32

< Установкa на плите ("P"): Расположение монтажных отверстий в соответствии с

DIN 24340 форма D и ISO 5781

< Установкa в блочную конструкцию ("C")

< Подходит для применения в качестве сервоклапана, подпорного и перепускного

клапана

< 4 исполнения органов настройки, по выбору:

- поворотная ручка

- втулка с шестигранником и защитным колпачком

- запираемая поворотная ручка со шкалой

- поворотная ручка со шкалой

< Обратный клапан, по выбору

Тип DZ

Подробная информация:

Типоразмер

10

25

32

RE 26391

Исполнение

"P"

"P"

"P, C"

Давление подключения p_max

бар

315

315

315

Объемный расход q_{V max}

л/мин

200

400

600

Bosch Rexroth AG Hydraulics

65

Дискретное оборудование

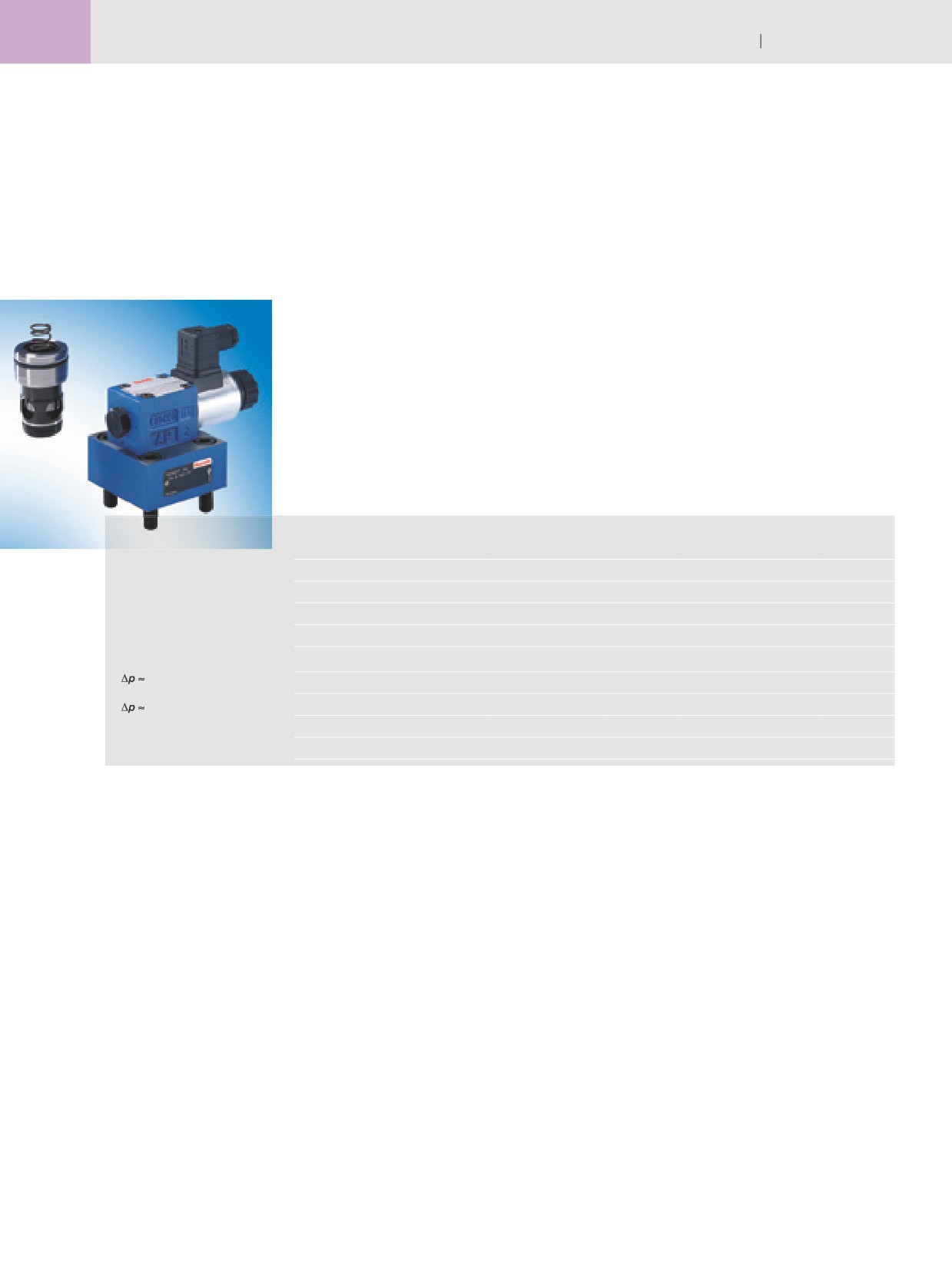

Клапаны разгрузки, непрямого действия

< Типоразмер от 6 до 30

< Установкa на плите ("P"):

Расположение монтажных отверстий в соответствии с DIN 24340 форма A и ISO 4401

< Установкa в блочную конструкцию ("C")

< В виде встроенного клапана ("K")

< Управляемая электромагнитом разгрузка через установленный распределитель

(типоразмер 10, 20, 30)

< 4 исполнения органов настройки, по выбору:

- поворотная ручка

- втулка с шестигранником и защитным колпачком

- запираемая поворотная ручка со шкалой

- поворотная ручка со шкалой

Тип DA

Типоразмер

6

10

25

32

Подробная информация:

- типоразмер 6, серия

Исполнение

"P, K"

"P"

"P"

"P, C"

агрегата 4X: RE 26404

Давление отключения

p_max

бар

315

315

315

315

- типоразмер 10; 25; 32,

серия агрегата 5X:

Объемный

Перепад давлений

q_{V max} л/мин

30 ¹⁾

40

80

120

RE 26411

расход

срабатывания 10 %

¹⁾ при q_{V max} = 100 %

Перепад давлений

q_{V max} л/мин

-

60

120

240

срабатывания 17 %

Клапаны разгрузки, непрямого действия

(с улучшенными характеристиками)

< Типоразмер 2

< Отверстие для ввертывания R/KAV.2

< 4 ступени давления: 50, 100, 210, 315 бар

< Большая энергоёмкость

< Плавно регулируемый перепад давлений срабатывания

< Управляющий распределитель с основным поршнем

< Шестигранник с защитным колпачком

Тип KAV

Типоразмер

2

Подробная информация:

RE 18107-01

Серия агрегата

A

Рабочее давление

p_max

бар

350

Объемный расход

q_{V max} л/мин

140

Дискретное оборудование

66

Hydraulics Bosch Rexroth AG

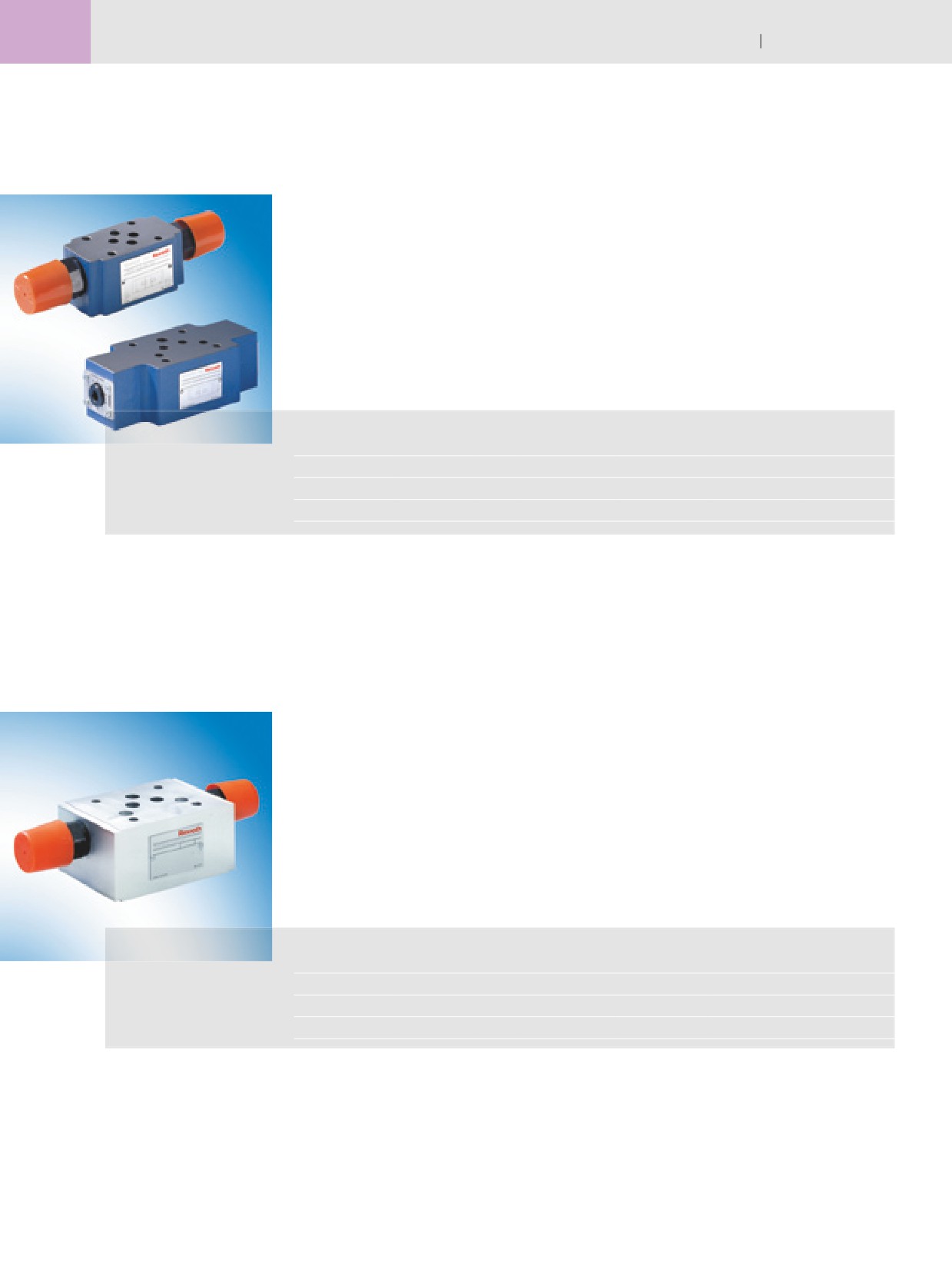

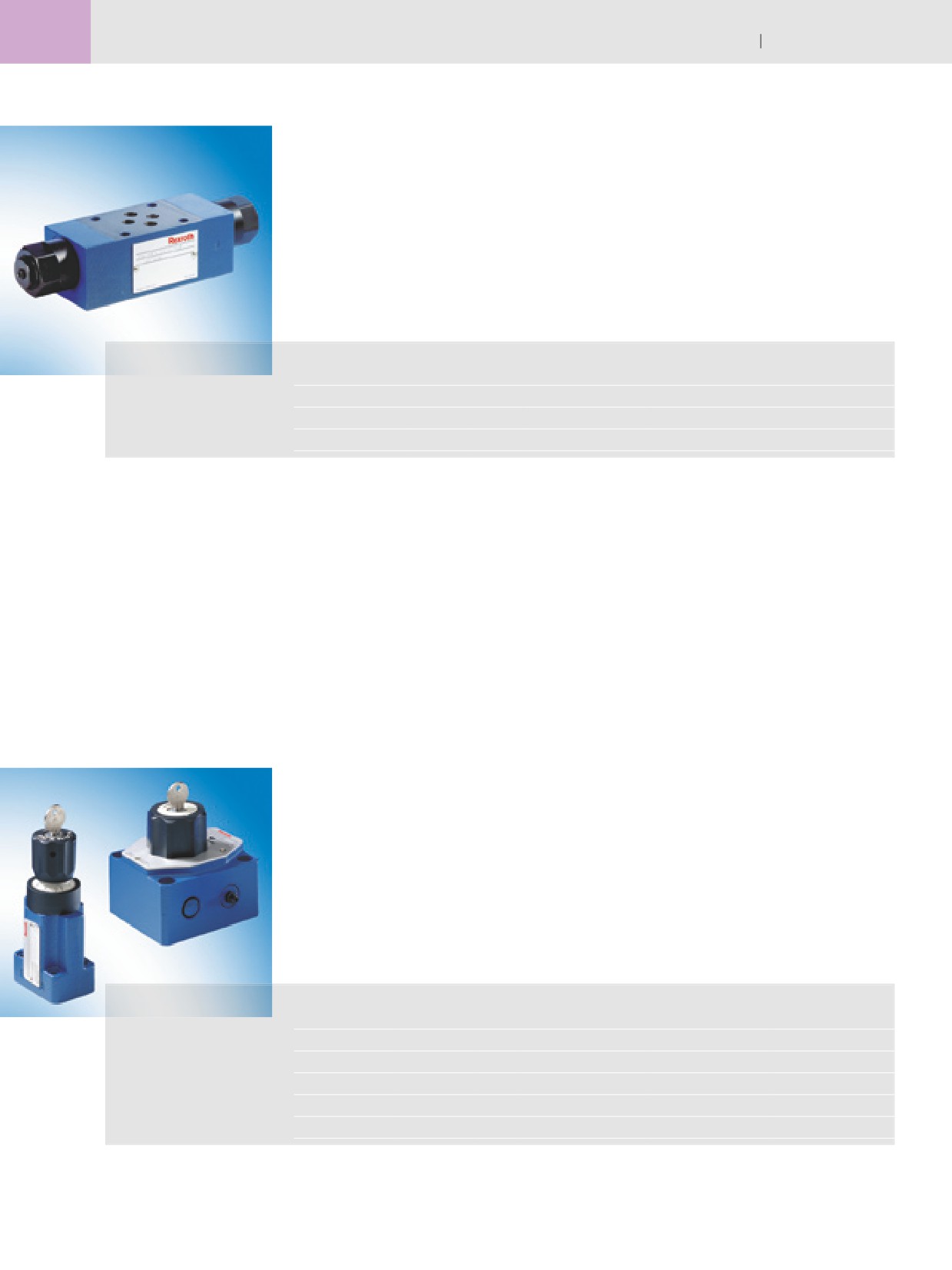

Сдвоенные дроссели с обратными клапанами модульного

исполнения

< Типоразмер от 6 до 22

< Расположение монтажных отверстий в соответствии с DIN 24340 форма A и ISO 4401

< Ограничениe основного и управляющего объемного расхода у одного или двух

потребителей

< Дросселирование подводимого или отводимого потока

< 4 исполнения органов настройки, по выбору:

- поворотная ручка

- втулка с шестигранником и защитным колпачком

- запираемая поворотная ручка со шкалой

- поворотная ручка со шкалой

- шпиндель с внутренним шестигранником и шкалой

Тип Z2FS

Подробная информация:

Типоразмер

6

10

16

22

- типоразмер 6: RE 27506

Рабочее давление p_max

бар

315

315

350

350

- типоразмер 10: RE 27518

- типоразмер 16: RE 27526

Объемный расход q_{V max}

л/мин

80

160

250

360

– типоразмер 22: RE 27536

Сдвоенные дроссели с обратными клапанами модульного

исполнения (конструктивный ряд 210 бар)

< Типоразмер 6 и 10

< Расположение монтажных отверстий в соответствии с DIN 24340 форма A и ISO 4401

< Ограничение объемного расхода двух присоединений потребителей

< Дросселирование подводимого или отводимого потока

Тип Z2FSK

Подробная информация:

Типоразмер

6

10

- типоразмер 6: RE 27510

Рабочее давление p_max

бар

210

210

– типоразмер 10: RE 27524

Объемный расход q_{V max}

л/мин

40

80

Bosch Rexroth AG Hydraulics

67

Дискретное оборудование

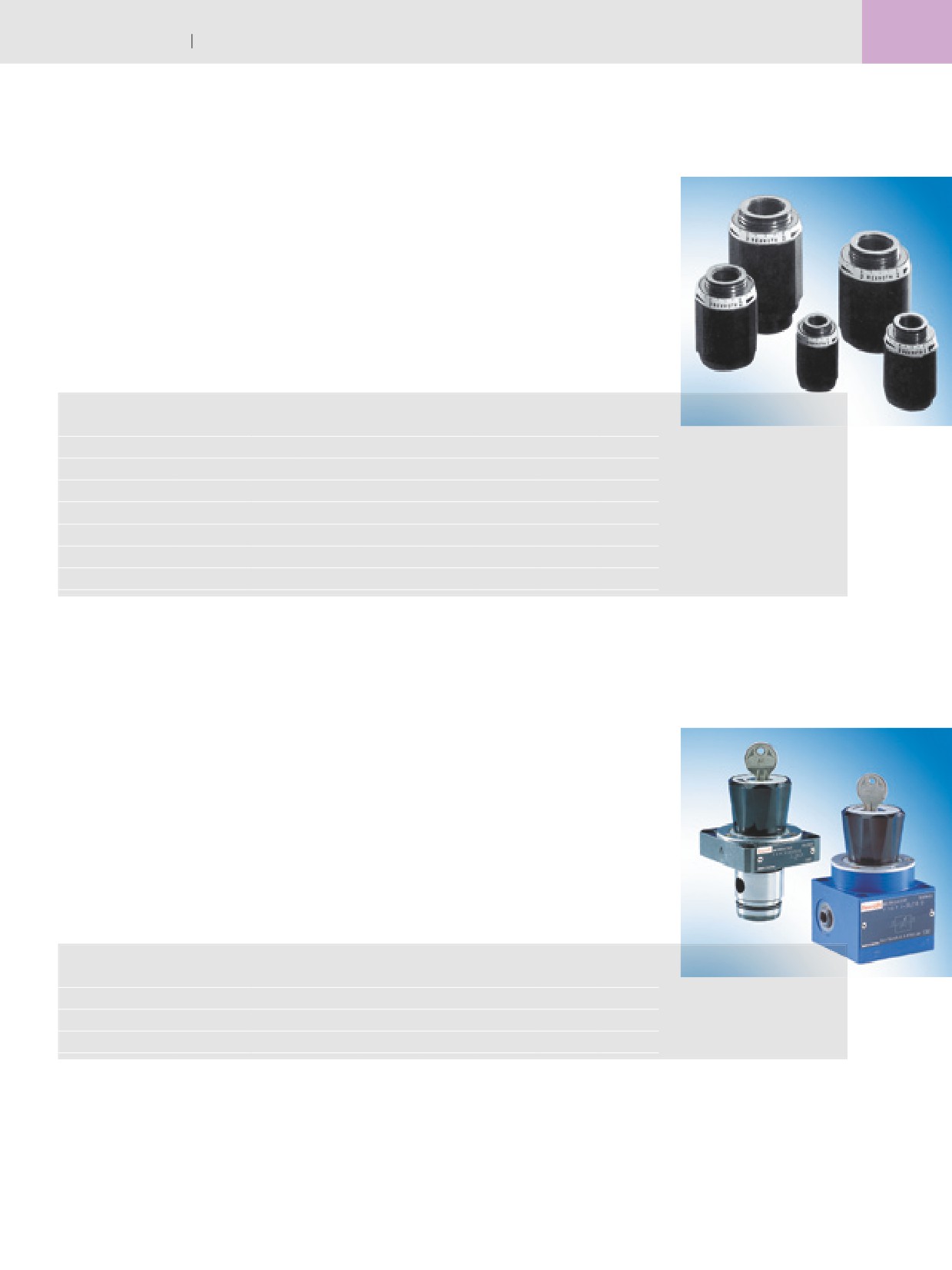

Дроссели и дроссели с обратными клапан ами

< Типоразмер от 6 до 102

< Установкa в трубопроводах

< Зависимые от давления и вязкости

< Тип MG: Дросселирование в обоих направлениях объемного расхода

< Тип MK: Дросселирование только в одном направлении объемного расхода, в

обратном направлении свободный проток (давление открытия 0,5 бар)

< Тип F (игольчатый дроссель):

Дросселирование в обоих направлениях объемного расхода

< С покрытием поверхности, по выбору

< Специальные среды (например, эмульсии, вода) по запросу

Тип MG и MK

Типоразмер

6

8

10

15

20

25

Подробная информация:

- типоразмер от 6 до 30:

Рабочее давление p_max

бар

315

315

315

315

315

315

RE 27219

Объемный расход q_{V max}

л/мин

15

30

50

120

200

300

- типоразмер от 52 до 102:

по запросу

Типоразмер

30

52

62

82

102

Рабочее давление p_max

бар

315

315

315

315

315

Объемный расход q_{V max}

л/мин

400

700

1100

1800

3000

Тип F

Типоразмер

5

10

Подробная информация:

RE 27761

Рабочее давление p_max

бар

210

210

Объемный расход q_{V max}

л/мин

20

50

Дискретное оборудование

68

Hydraulics Bosch Rexroth AG

2-линейные регуляторы расхода модульного исполнения

< Типоразмер 6

< Расположение монтажных отверстий в соответствии с DIN 24340 форма A и ISO 4401

< С регулированием потока в канале A, B, A и B или T (P)

Тип Z2FRM

Подробная информация:

Типоразмер

6

RE 28164

Рабочее давление p

max

бар

315

Объемный расход q_{V max}

л/мин

32

2-линейные регуляторы расхода

< Типоразмер от 6 до 16

< Установкa на плите:

- типоразмер 6: Расположение монтажных отверстий в соответствии с DIN 24340 форма A и ISO 4401

- типоразмер 10 и 16: Расположение монтажных отверстий в соответствии с DIN 24340 форма G и ISO 6263

< Ручное управление (тип 2FRM)

< Гидравлическое управление (тип 2FRH)

< Электрогидравлическое управление (тип 2FRW)

< Регулирование объемного расхода в обоих направлениях через промежуточную

плиту выпрямителя, по выбору (см. ниже, тип Z4S)

< Регулируемое с двух сторон ограничение хода привода поршень-рейки

(тип 2FRH и 2FRW)

< С потенциометром действительного значения для постоянного контроля

положения дросселя, по выбору (тип 2FRH и 2FRW)

< С управлением внешним давлением, по выбору (типоразмер 6)

< Обратный клапан, по выбору (типоразмер 6)

< Ограничение хода клапана регулятора для уменьшения скачка в момент

трогания, по выбору (типоразмер 10 и 16)

Тип 2FRM, 2FRH и 2FRW

Подробная информация:

Типоразмер

6

10

16

- типоразмер 6: RE 28163

Тип

2FRM

2FRM, 2FRH, 2FRW

2FRM, 2FRH, 2FRW

- типоразмер 10 и 16:

RE 28389

Рабочее давление p_max

бар

315 ¹⁾

315

315

Управ. давление p_St

бар

-

315

315

¹⁾ с промежуточной плитой

выпрямителя до 210 бар

Объемный расход q_{V max}

л/мин

32

50

160

Bosch Rexroth AG Hydraulics

69

Дискретное оборудование

2-линейные регуляторы расхода

< Типоразмер 6 и 10

< В виде ввертного клапана ("K")

< С установленным обратным клапаном

< Низкий скачок в момент трогания

Тип 2FRM.K

Типоразмер

6

10

Подробная информация:

RE 28155

Рабочее давление p_max

бар

315

315

Объемный расход q_{V max}

л/мин

32

60

Промежуточные плиты выпрямителя (мостовая

выпрямительная схема Греца) для комбинации с

регуляторами расхода

< Типоразмер от 6 до 16

< Для создания одностороннего течения в сопряжённом регуляторе расхода

< Используемый при прямом и обратном направлении

Typ Z4S

Типоразмер

6

10

16

Подробная информация:

- типоразмер 6: RE 28163

Серия агрегата

1X

3X

2X

- типоразмер 10 и 16:

Рабочее давление p_max

бар

210

315

315

RE 28389

Объемный расход q_{V max}

л/мин

32

50

160

Дискретное оборудование

70

Hydraulics Bosch Rexroth AG

2-линейные встраиваемые клапанныe распределители

< Типоразмер от 16 до 160

< Присоединительные размеры в соответствии с DIN ISO 7368 (до типоразмера

100)

< Стандартные соотношения площадей 2:1 и 14,3:1

< По умолчанию „High-Flow“

< Конусный затвор клапана с демпфирующей цапфой и без нее

< Различные давления открытия

< Различные виды регулирования ограничения хода

< Управляющая головка, по выбору со

- встроенным седельным или перекидным клапаном

- возможность для сборки седельного распределителя/золотникового

распределителя или их комбинации

- контроль конечного положения

< Изменяемые комплектации нерегулируемых дросселей

< Дополнительно возможно уплотнение штока

< Крепежные винты включены в объем поставки головки управления

< Исполнения для высокого давления по запросу

< Специальные среды (например, эмульсии, вода) по запросу

Тип LC..A, LC..B (встраив. блок) и LFA (управляющая головка)

Подробная информация:

Типоразмер

16

25

32

40

50

RE 21010

Рабочее давление p_max

бар

420 ³⁾

420 ³⁾

420 ³⁾

420 ³⁾

420 ³⁾

Объемный расход ¹⁾ q_{V max}

л/мин

290

600

750

1270

1950

Объемный расход ²⁾ q_{V max}

л/мин

320

800

900

1500

2750

1)

10 бар, с

Типоразмер

63

80

100

125

160

демпфирующей цапфой

2)

10 бар, без

Рабочее давление p_max

бар

420 ³⁾

420 ³⁾

420 ³⁾

420 ³⁾

420 ³⁾

демпфирующей цапфы

Объемный расход ¹⁾ q_{V max}

л/мин

2750

4500

7500

11500

18000

³⁾ в зависимости от

управляющего клапана

Объемный расход ²⁾ q_{V max}

л/мин

3750

6200

10600

16000

25000

Bosch Rexroth AG Hydraulics

71

Дискретное оборудование

2-линейные встраиваемые предохранительные клапаны

< Типоразмер от 16 до 100

< Присоединительные размеры в соответствии с DIN ISO 7368

< Реализация разгрузки, запирания и ступенчатого изменения давления

< Встроенный блок по выбору с

- седельным клапаном

- золотниковым клапаном

< Различные управляющие клапаны для ручного и/или электрического

пропорционального управления

- встроенные в управляющую головку

- дополнительно установленные в качестве пилотного клапана

- различные возможности комбинирования

< Различные давления открытия

< Уровни давления в диапазоне от 25 до 420 бар

< Различные устройства регулирования для ручного регулировании давления

< Изменяемые комплектации нерегулируемых дросселей

< Дополнительно возможно уплотнение штока

< Крепежные винты включены в объем поставки крышки

< Исполнения для высокого давления по запросу

< Специальные среды (например, эмульсии, вода) по запросу

Тип LC..DB (встраиваемый блок) и тип LFA..DB (управляющая головка)

Типоразмер

16

25

32

40

Подробная информация:

RE 21050

Рабочее давление p_max

бар

420

420

420

400

Объемный расход ("E") q_{V max}

л/мин

250

400

600

1000

Объемный расход ("D") q_{V max}

л/мин

175

300

450

700

Типоразмер

50

63

80

100

Рабочее давление p_max

бар

400

400

400

400

Объемный расход ("E") q_{V max}

л/мин

1600

2500

4500

7000

Объемный расход ("D") q_{V max}

л/мин

1400

1750

3200

4900

Дискретное оборудование

72

Hydraulics Bosch Rexroth AG

2-линейные встраиваемые редукционные клапаны

< Типоразмер от 16 до 100 (типоразмер 125 по запросу)

< Присоединительные размеры в соответствии с DIN ISO 7368

< Реализация запирания и ступчатого изменения давления

< Состояние покоя "открыто" (встроенный блок с mit золотниковым

распределителем)

< При достижении давления настройки происходит ограничение давления у

подвода A в соответствии с характеристикой давления и объемного расхода

< Различные управляющие клапаны для ручного и/или электрического

пропорционального управления

- встроенные в управляющую головку

- дополнительно установленные в качестве пилотного клапана

- различные возможности комбинирования

< Различные давления закрытия

< Различные устройства регулирования для ручной настройки давления

< Изменяемые комплектации нерегулируемых дросселей

< Крепежные винты включены в объем поставки крышки

< Специальные среды (например, эмульсии, вода) по запросу

Тип LC..DR (встраив. блок) и тип LFA..DB (управляющая головка)

Подробная информация:

Типоразмер

16

25

32

40

RE 21050

Рабочее давление p_max

бар

315

315

315

315

Объемный расход q_{V max}

л/мин

150

270

450

900

Типоразмер

50

63

80

100

Рабочее давление p_max

бар

315

315

315

315

Объемный расход q_{V max}

л/мин

1100

1700

2800

4400

Bosch Rexroth AG Hydraulics

73

Дискретное оборудование

2-линейные встраиваемые редукционные клапаны

< Типоразмер от 16 до 100 (типоразмер 125 по запросу)

< Присоединительные размеры в соответствии с DIN ISO 7368 (до типоразмера

100)

< Реализация запирания и ступчатого изменения давления

< Состояние покоя закрыто

< При достижении давления настройки происходит ограничение давления у

подвода B в соответствии с характеристикой давления и объемного расхода

< Различные управляющие клапаны для ручного и/или электрического

пропорционального управления

- встроенные в управляющую головку

- дополнительно установленные в качестве пилотного клапана

- различные возможности комбинирования

< Различные давления закрытия

< Различные устройства регулирования для ручной настройки давления

< Изменяемые комплектации нерегулируемых дросселей

< Крепежные винты включены в объем поставки крышки

< Специальные среды (например, эмульсии, вода) по запросу

Тип LC..DB (встраиваемый блок) и тип LFA..DR (управляющая головка)

Типоразмер

16

25

32

40

Подробная информация:

RE 21050

Рабочее давление p_max

бар

315/350

315/350

315/350

315/350

Объемный расход q_{V max}

л/мин

175

300

450

700

Типоразмер

50

63

80

100

Рабочее давление p_max

бар

315/350

315/350

315/350

315/350

Объемный расход q_{V max}

л/мин

1400

1750

3200

4900

Дискретное оборудование

74

Hydraulics Bosch Rexroth AG

2-линейные встраиваемые клапаны с функцией подключения

< Типоразмер от 16 до 50

< Присоединительные размеры в соответствии с DIN ISO 7368

< Встроенный блок по выбору с

- седельным клапаном

- золотниковым клапаном

< Примеры схем

- функция подключения давления, не зависящая от давления

- подключение по давлению второй системы, работающей под давлением

< Реализация разгрузки, запирания и ступенчатого изменения давления

< Различные управляющие клапаны для ручного и/или электрического

пропорционального управления

- встроенные в управляющую головку

- дополнительно установленные в качестве пилотного клапана

- различные возможности комбинирования

< Различные давления закрытия

< Различные устройства регулирования для ручной настройки давления

< Изменяемые комплектации нерегулируемых дросселей

< Крепежные винты включены в объем поставки крышки

< Специальные среды (например, эмульсии, вода) по запросу

Тип LC..DB (встраив. блок) и тип LFA..DZ(W) (управляющая головка)

Подробная информация:

Типоразмер

16

25

32

40

50

RE 21050

Рабочее давление p_max

бар

350

350

350

350

350

Объемный расход ("E") q_{V max}

л/мин

250

400

600

1000

1600

Объемный расход ("D") q_{V max}

л/мин

175

300

450

700

1400

Bosch Rexroth AG Hydraulics

75

Дискретное оборудование ATEX

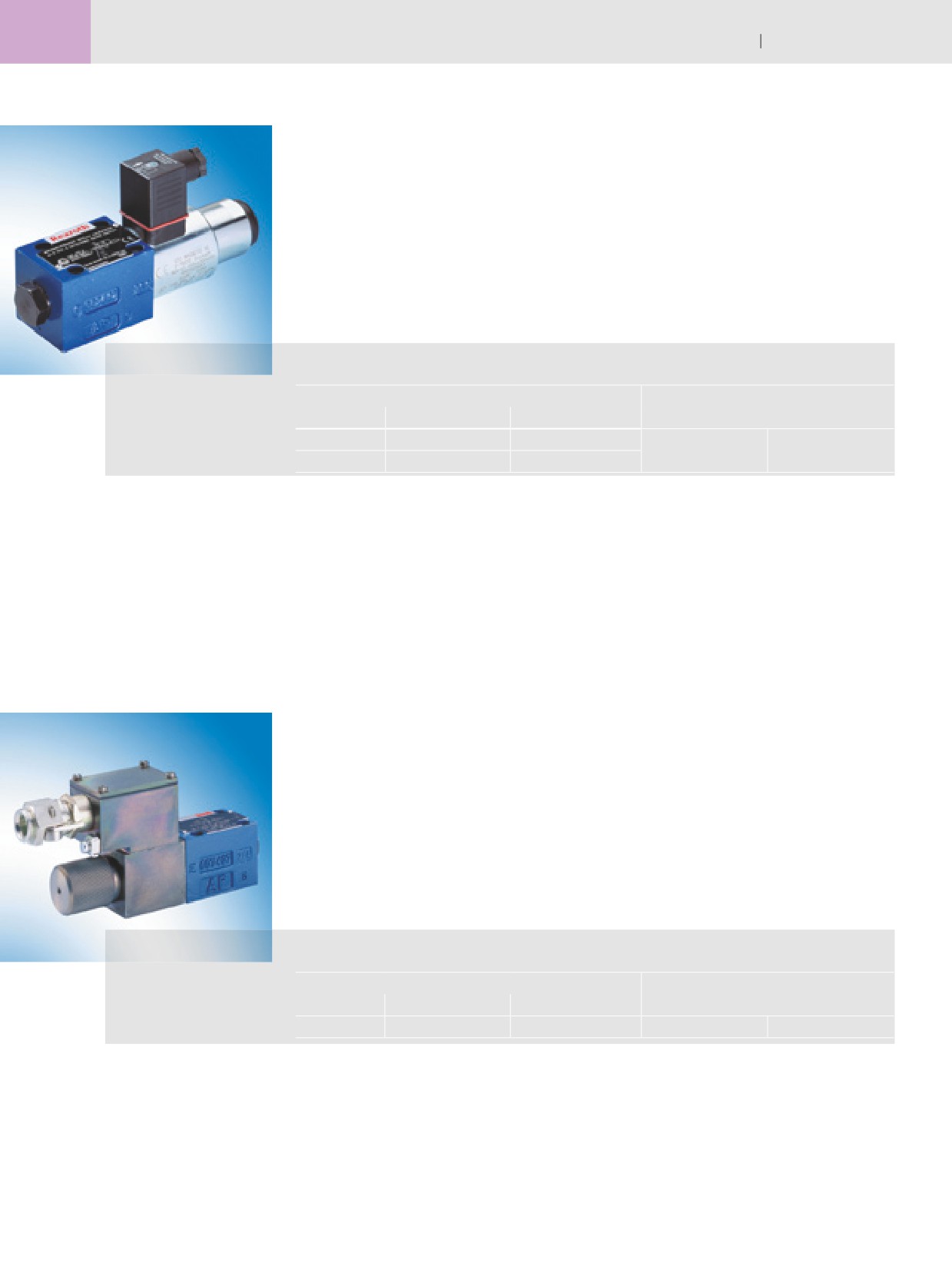

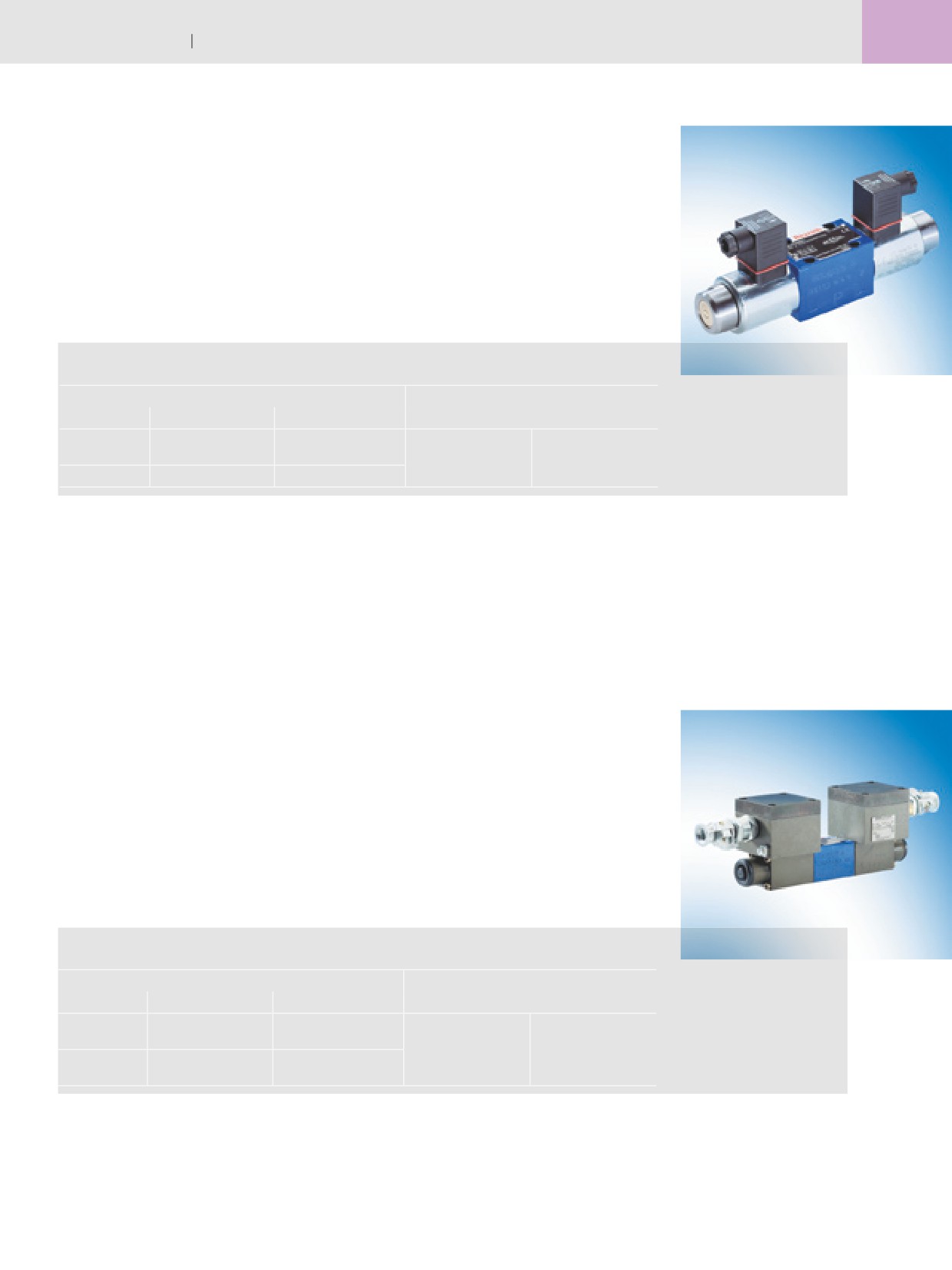

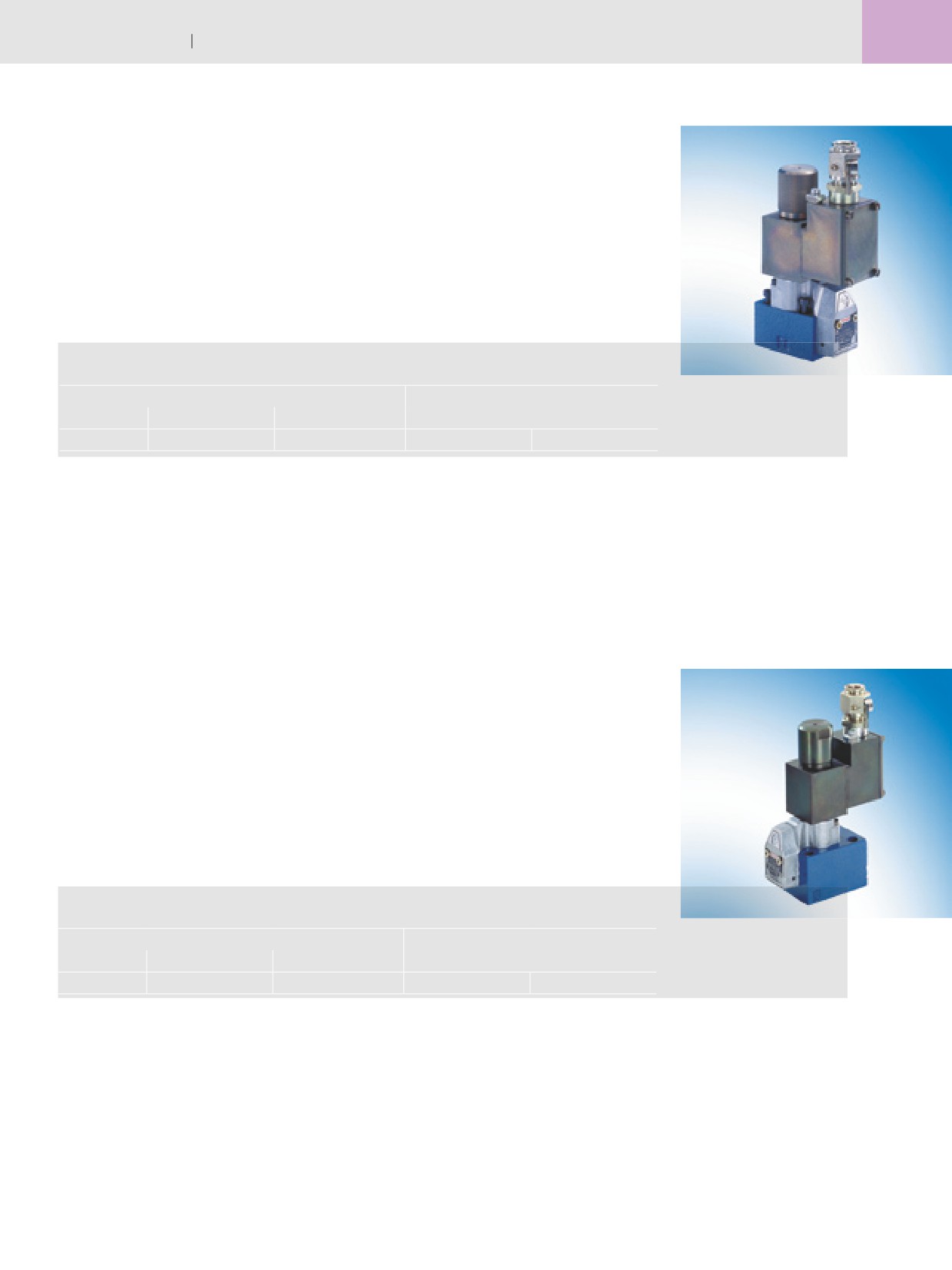

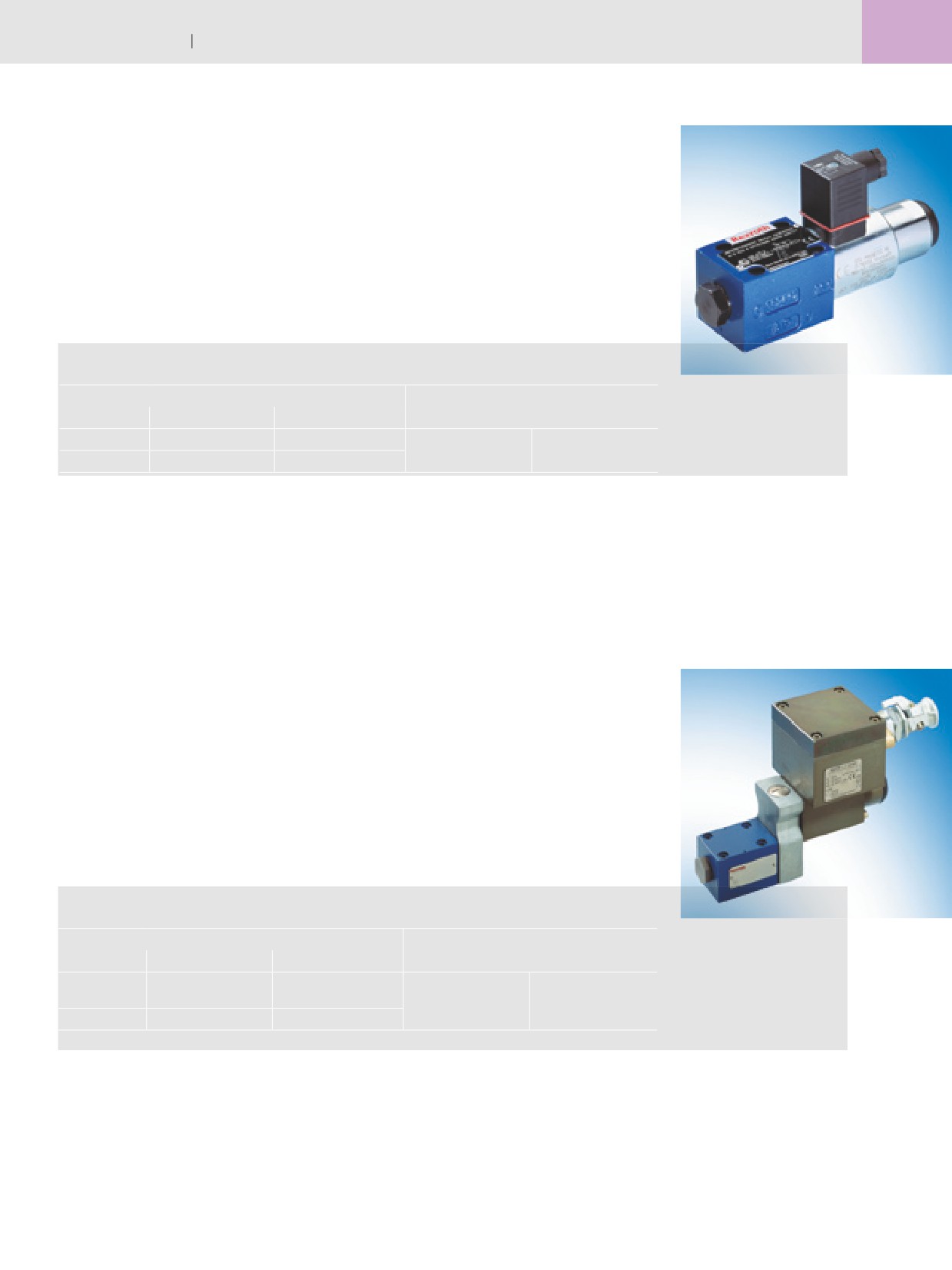

Седельные распределители, прямого действия, с

электромагнитным управлением

< Типоразмер 6

< Серия агрегата 3X

< Максимальное рабочее давление 420 бар

< Максимальный объемный расход 25 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Тип M-.SEW…XE

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

Подробная информация:

соответствии с EN 50019/50028

RE 22058-XE-B2

Класс устройств

Категория по ATEX

Области применения

II

2G

газы, аэрозоль, пары

EEx em IIT4

Повышенная безопасность

Седельные распределители, прямого действия, с

электромагнитным управлением

< Типоразмер 10

< Серия агрегата 1X

< Максимальное рабочее давление 420 бар

< Максимальный объемный расход 40 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Тип M-.SEW…XE

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

Подробная информация:

соответствии с EN 50019/50028

RE 22075-XE-B2

Класс устройств

Категория по ATEX

Области применения

II

2G

газы, аэрозоль пары

EEx em IIT4

Повышенная безопасность

Переключающие клапаны ATEX

76

Hydraulics Bosch Rexroth AG

Седельные распределители, прямого действия, с

электромагнитным управлением

< Типоразмер 6

< Серия агрегата 1X

< Максимальное рабочее давление 350 бар

< Максимальный объемный расход 25 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Тип M-.SED…XN

Подробная информация:

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

RE 22049-XN-B2

соответствии с EN 50021/50281

Класс устройств

Категория по ATEX

Области применения

II

3G

газы, аэрозоль, пары

EEx nA II T140 °C;

Искробезопасный

II

3D

пыль

IP 65 T140 °C

Седельные распределители, прямого действия, с

электромагнитным управлением

< Типоразмер 6

< Серия агрегата 1X

< Максимальное рабочее давление 350 бар

< Максимальный объемный расход 25 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Особенности распределителей, стойких к морской воде:

< Металлические наружные детали гальванически оцинкованы или обработаны

антикоррозийным материалом.

< Условная стойкость к морской воде определена отметкой при заказе „SO321“.

Тип M-.SED…XE

Подробная информация:

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

RE 22049-XE-B2

соответствии с EN 50019/50028

Класс устройств

Категория по ATEX

Области применения

II

2G

газы, аэрозоль, пары

EEx em IIT4

Повышенная безопасность

Bosch Rexroth AG Hydraulics

77

Дискретное оборудование ATEX

Седельные распределители, прямого действия, с

электромагнитным управлением

< Типоразмер 10

< Серия агрегата 1X

< Максимальное рабочее давление 350 бар

< Максимальный объемный расход 40 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Тип M-.SED…XN

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

Подробная информация:

соответствии с EN 50021/50281

RE 22045-XN-B2

Класс устройств

Категория по ATEX

Области применения

II

3G

газы, аэрозоль, пары

EEx nA II T140 °C;

Искробезопасный

II

3D

пыль

IP 65 T140 °C

Седельные распределители, прямого действия, с

электромагнитным управлением

< Типоразмер 6

< Серия агрегата 6X

< Максимальное рабочее давление 420 бар

< Максимальный объемный расход 12 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Тип M-.SE…XD

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

Подробная информация:

соответствии с EN 50014/50018

RE 22047-XD-B2

Класс устройств

Категория по ATEX

Области применения

I

M2

Горнодобывающая

Взрывобезопасное

промышленность

EEx dII; EEx dII CT4

исполнение

II

2G

газы, аэрозоль, пары

Переключающие клапаны ATEX

78

Hydraulics Bosch Rexroth AG

Седельные распределители, прямого действия, с

электромагнитным управлением

< Типоразмер 6

< Серия агрегата 6X

< Максимальное рабочее давление 420 бар

< Максимальный объемный расход 4 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Тип E-.SE…XH и W-.SE…XH

Подробная информация:

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

RE 22047-XH-B2

соответствии с EN 50014/50020

Класс устройств

Категория по ATEX

Области применения

I

M2

Горнодобывающая

промышленность

EEx ib II CT6 /

Искробезопасный

EEx ib I

II

2G

газы, аэрозоль, пары

Седельные распределители, прямого действия, с

электромагнитным управлением

< Типоразмер 6

< Серия агрегата 6X

< Максимальное рабочее давление 350 бар

< Максимальный объемный расход 70 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Особенности распределителей, стойких к морской воде:

< Металлические наружные детали гальванически оцинкованы или обработаны

антикоррозийным материалом.

< Условная стойкость к морской воде определена отметкой при заказе „SO329“.

Тип .WE…E..XE

Подробная информация:

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

RE 23178-XE-B2

соответствии с EN 50019/50028

Класс устройств

Категория по ATEX

Области применения

II

2G

газы, аэрозоль, пары

Повышенная

EEx em IIT4

безопасность

Bosch Rexroth AG Hydraulics

79

Дискретное оборудование ATEX

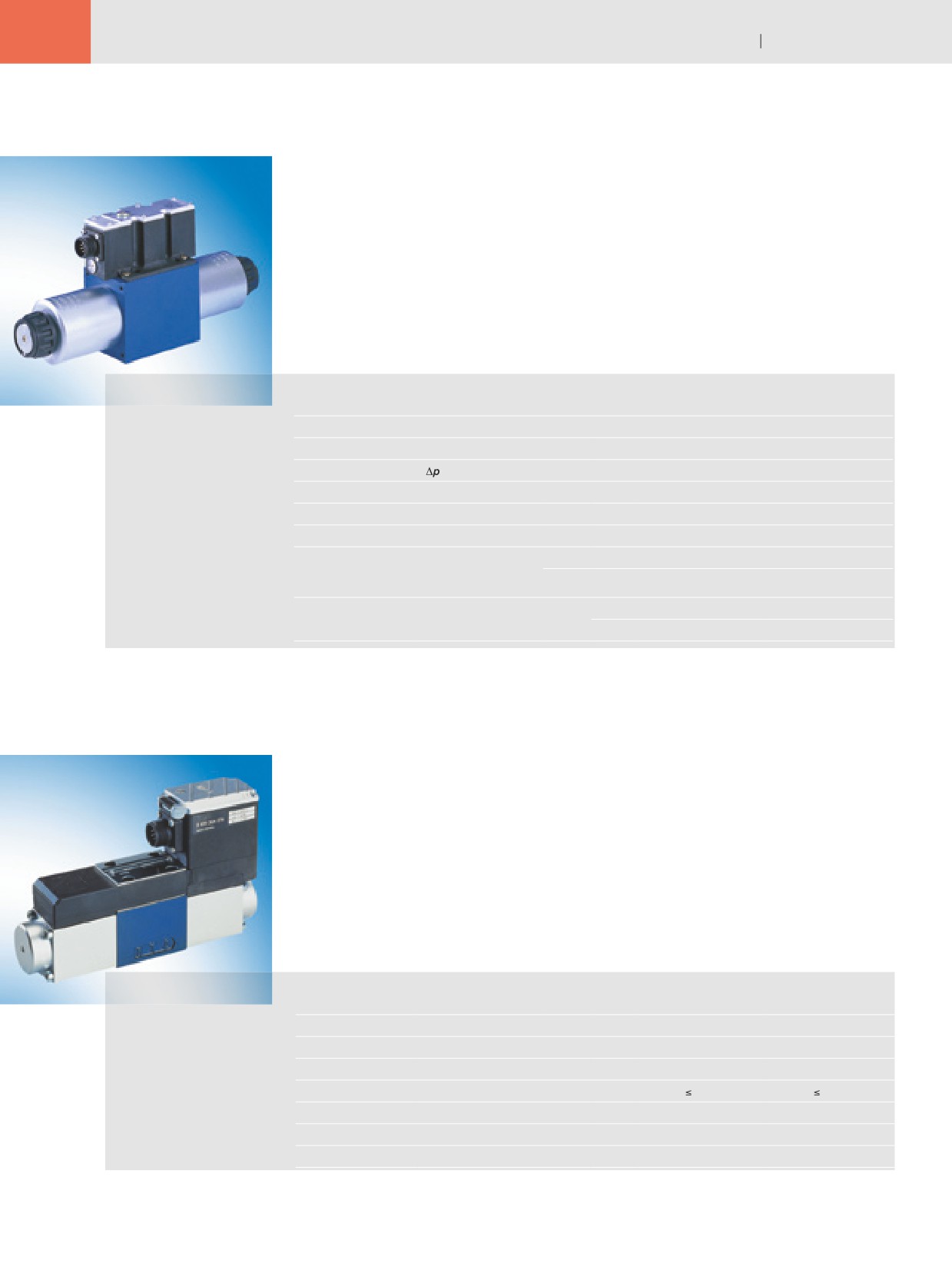

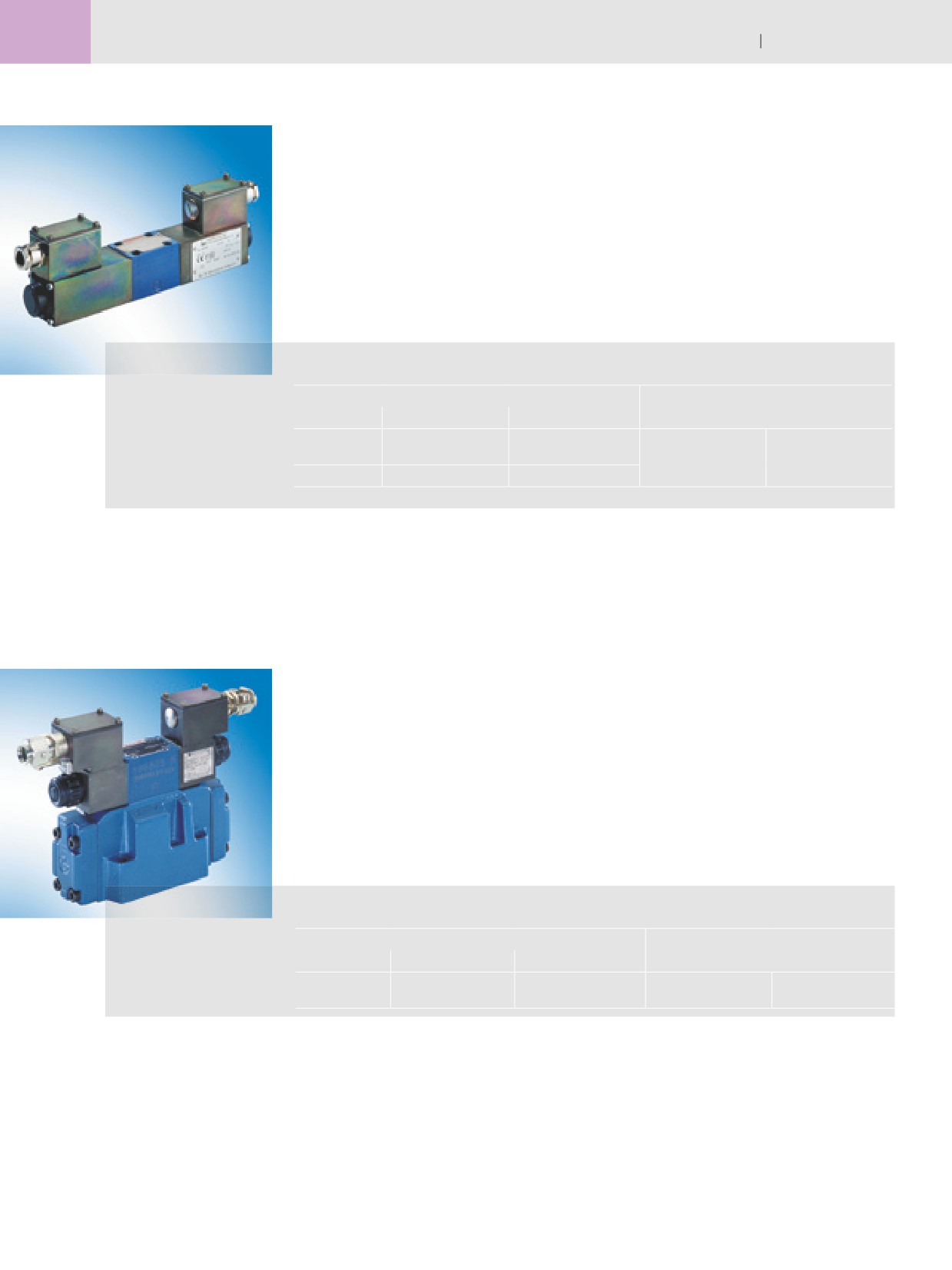

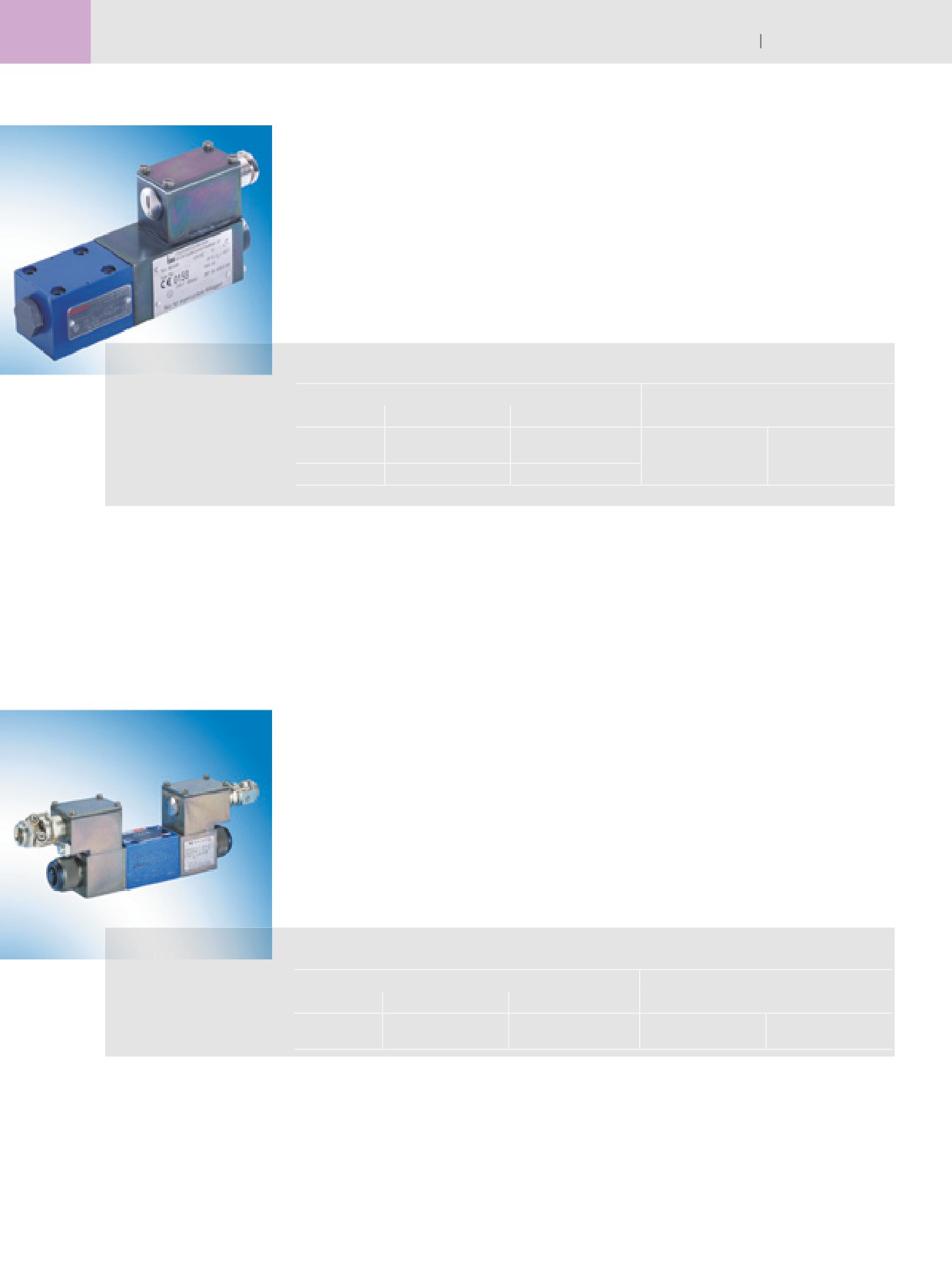

Золотниковые распределители, прямого действия, с

электромагнитным управлением

< Типоразмер 6

< Серия агрегата 6X

< Максимальное рабочее давление 350 бар

< Максимальный объемный расход 80 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Тип .WE…E..XN

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

Подробная информация:

соответствии с EN 50021/50281

RE 23178-XN-B2

Класс устройств

Категория по ATEX

Области применения

II

3G

газы, аэрозоль,

пары

EEx nA II T140 °C;

Искробезопасный

IP 65 T140 °C

II

3D

пыль

Золотниковые распределители, прямого действия, с

электромагнитным управлением

< Типоразмер 6

< Серия агрегата 6X

< Максимальное рабочее давление 315 бар

< Максимальный объемный расход 60 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Особенности распределителей, стойких к морской воде:

< Металлические наружные детали гальванически оцинкованы или обработаны

антикоррозийным материалом.

< Условная стойкость к морской воде определена отметкой при заказе „SO329“.

Тип .WE…B..XD

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

Подробная информация:

соответствии с EN 50014/50018

RE 23178-XD-B2

Класс устройств

Категория по ATEX

Области применения

I

M2

Горнодобывающая

промышленность

зрывобезопасное

EEx dI; EEx dII CT4

II

2G

газы, аэрозоль,

исполнение

пары

Переключающие клапаны ATEX

80

Hydraulics Bosch Rexroth AG

Золотниковые распределители, прямого действия, с

электромагнитным управлением

< Типоразмер 6

< Серия агрегата 5X

< Максимальное рабочее давление 210 бар

< Максимальный объемный расход 20 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Тип .WE 6 ../.B..XH

Подробная информация:

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

RE 23177-XH-B2

соответствии с EN 50014/50020

Класс устройств

Категория по ATEX

Области применения

I

M2

Горнодобывающая

промышленность

EEx ib II CT6 / EEx

Искробезопасный

ib I

II

2G

газы, аэрозоль, пары

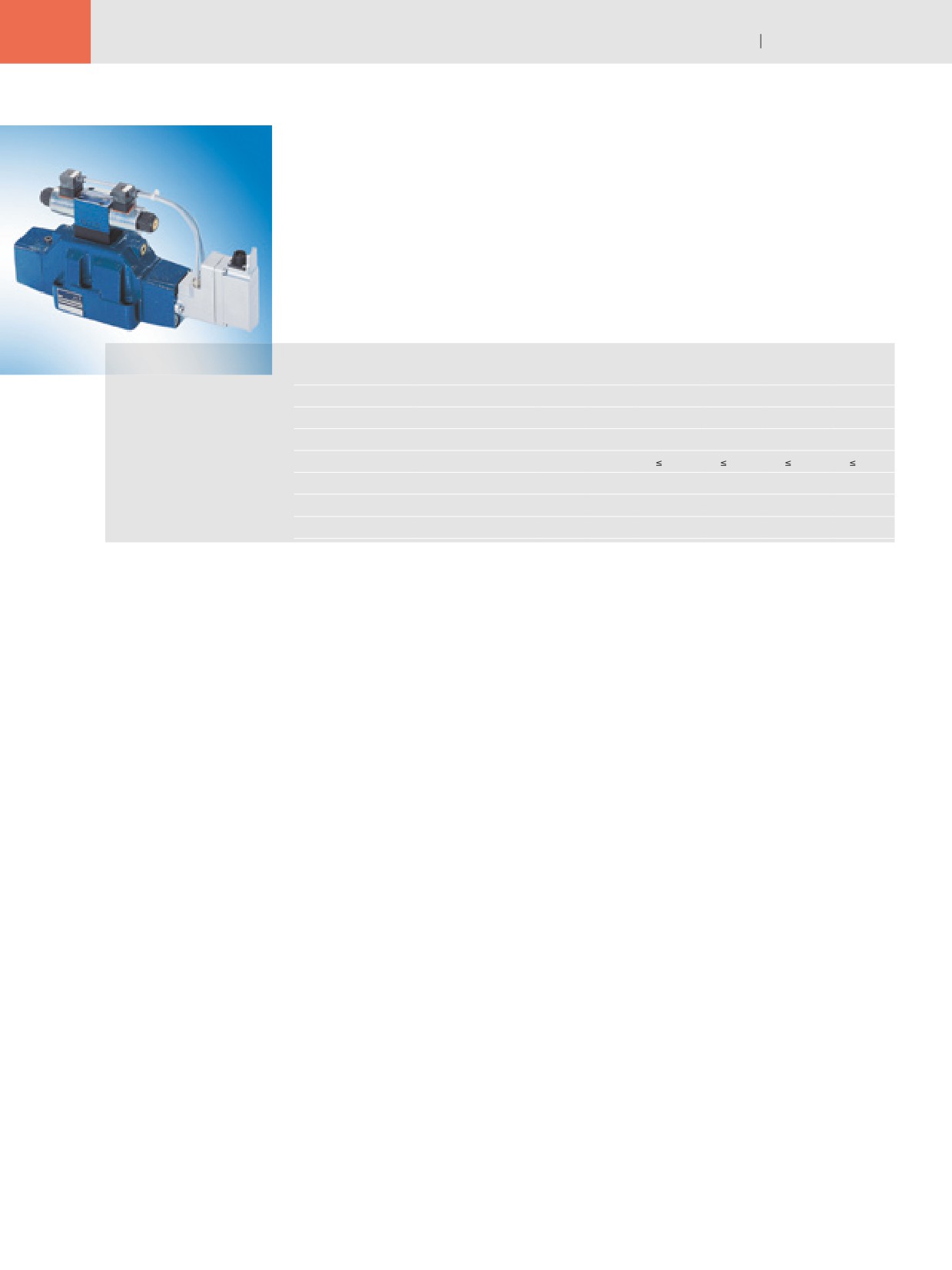

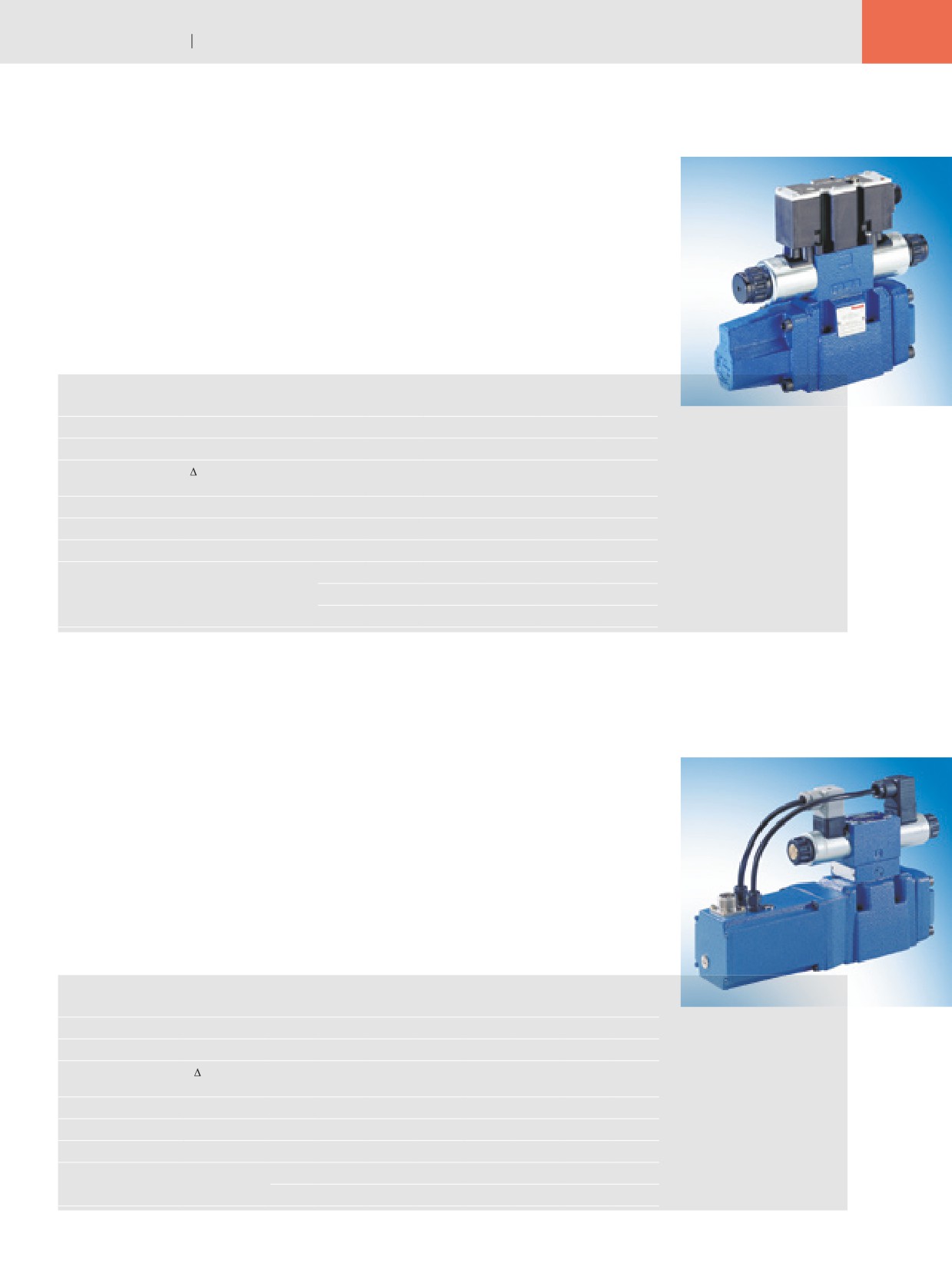

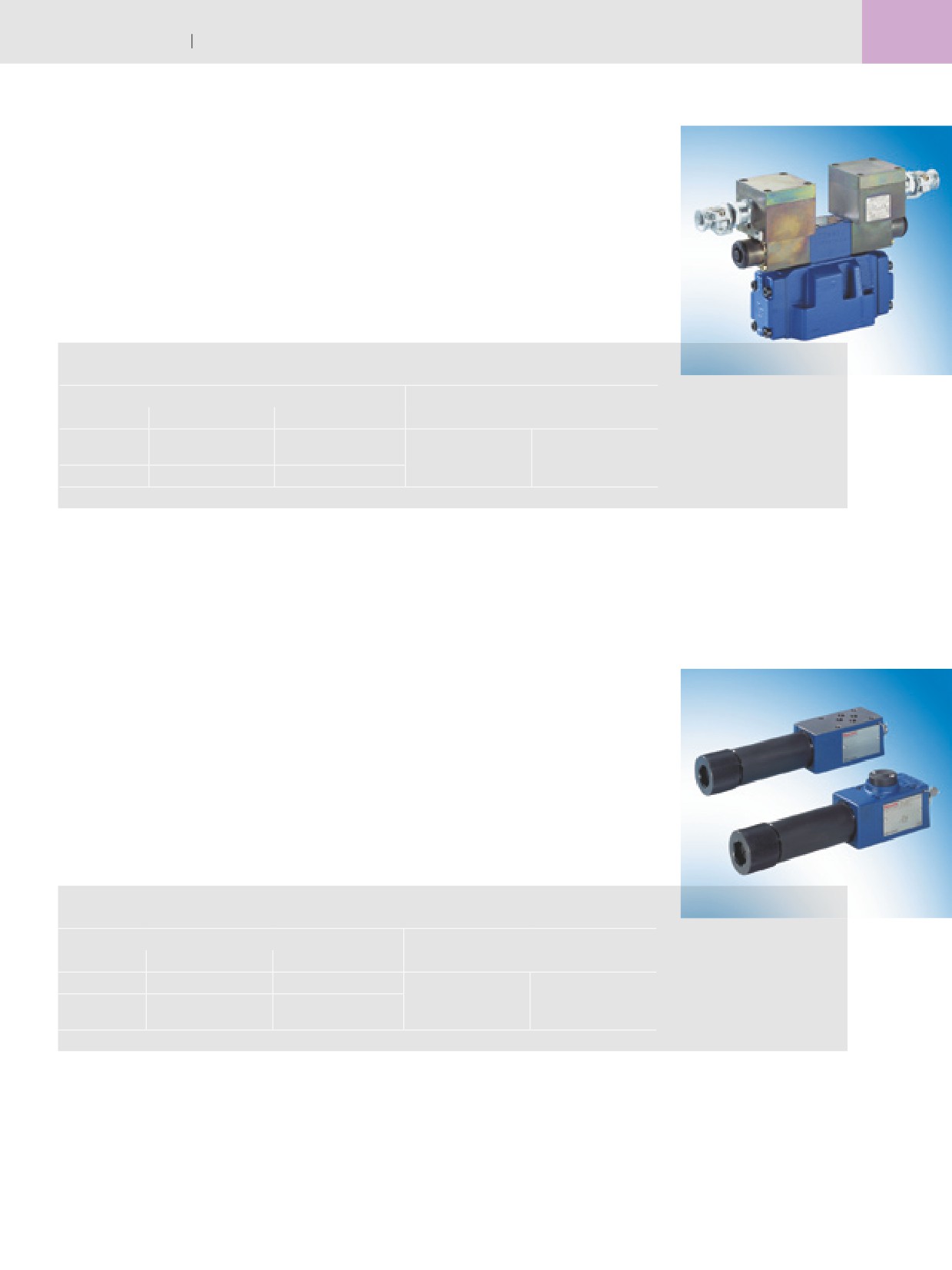

Золотниковые распределители, непрямого действия, с

электрогидравлическим управлением

< Типоразмер 10, 16, 25 и 32

< Серия агрегата 4X; 6X; 7X

< Максимальное рабочее давление 350 бар

< Максимальный объемный расход 1100 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Тип H-4WEH …XE

Подробная информация:

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

RE 24751-XE-B2

соответствии с EN 50019/50028

Класс устройств

Категория по ATEX

Области применения

II

2G

газы, аэрозоль, пары

Повышенная

EEx em IIT4

безопасность

Bosch Rexroth AG Hydraulics

81

Дискретное оборудование ATEX

Золотниковые распределители, непрямого действия, с

электрогидравлическим управлением

< Типоразмер 10, 16, 25 и 32

< Серия агрегата 4X, 6X, 7X

< Максимальное рабочее давление 350 бар

< Максимальный объемный расход 1100 л/мин

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Тип H-4WEH…XD

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

Подробная информация:

соответствии с EN 50014/50018

RE 24751-XD-B2

Класс устройств

Категория по ATEX

Области применения

I

M2

Горнодобывающая

промышленность

Вэрывобезопасное

EEx dl; EEx dll CT4

исполнение

II

2G

газы, аэрозоль, пары

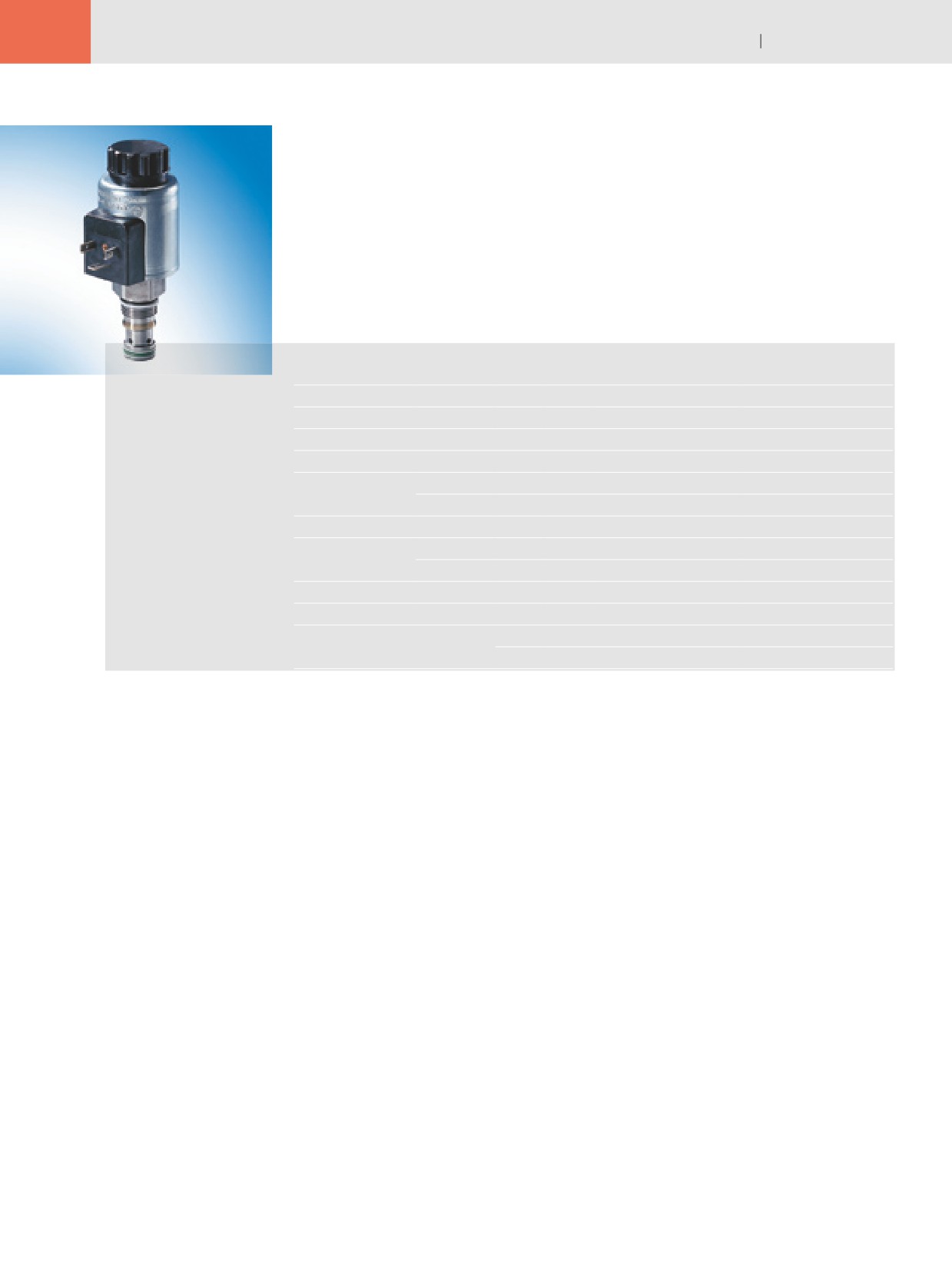

Редукционные клапаны, прямого действия

< Типоразмер 6

< Серия агрегата 5X

< Максимальное рабочее давление 315 бар

< Максимальный объемный расход 60 л/мин

< 5 ступеней давления

< Соответствуют с директивe ЕС 94/9/EC о взрывозащите

Тип DR 6 DP…XC

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты клапана в

Подробная информация:

соответствии с EN 13463-5

RE 26564-XC-B2

Класс устройств

Категория по ATEX

Области применения

II

2G

газы, аэрозоль, пары

Безопасная

I

2M

Горнодобывающая

c

конструкция

промышленность

Пропорциональное оборудование

84

Hydraulics Bosch Rexroth AG

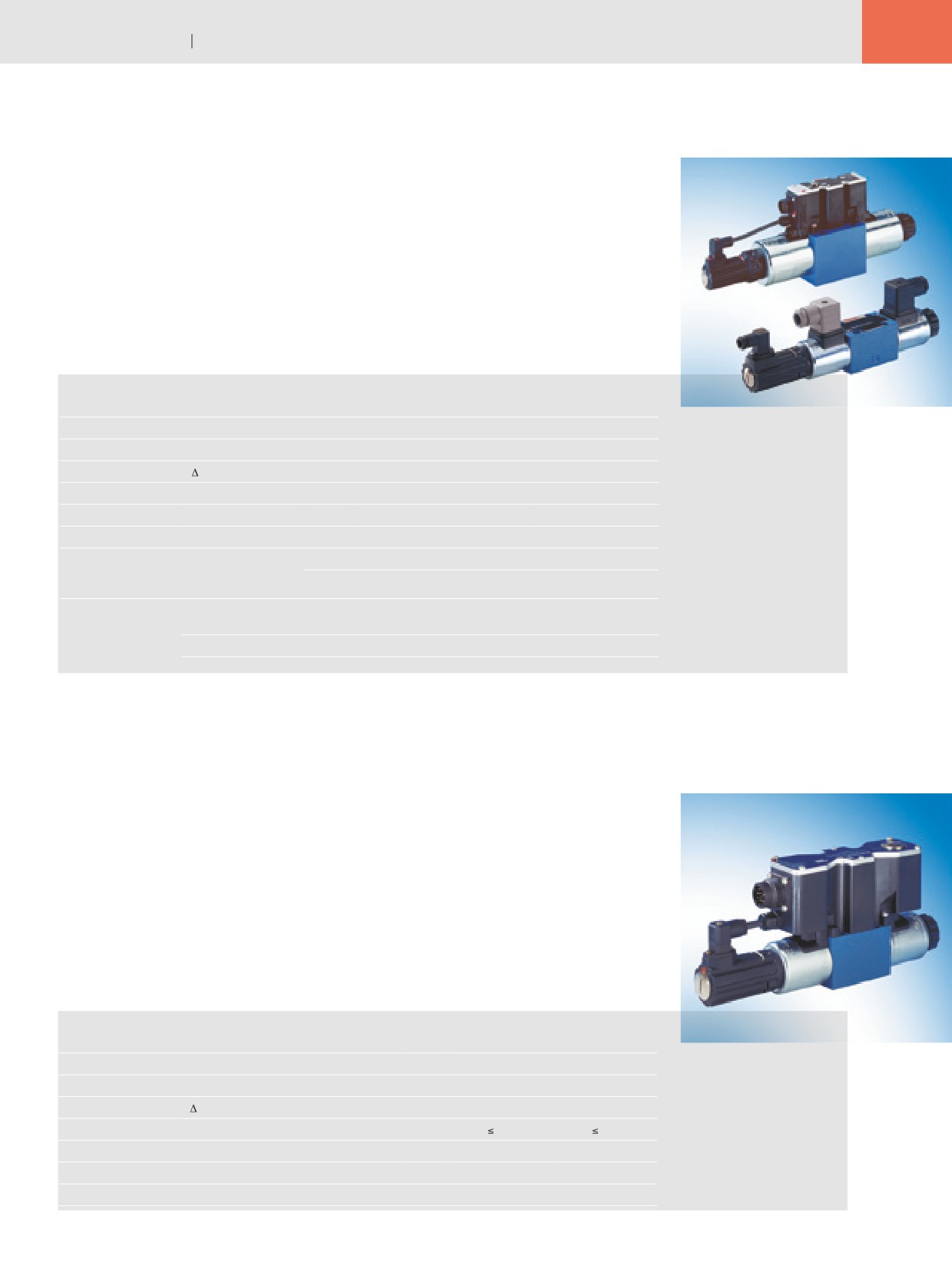

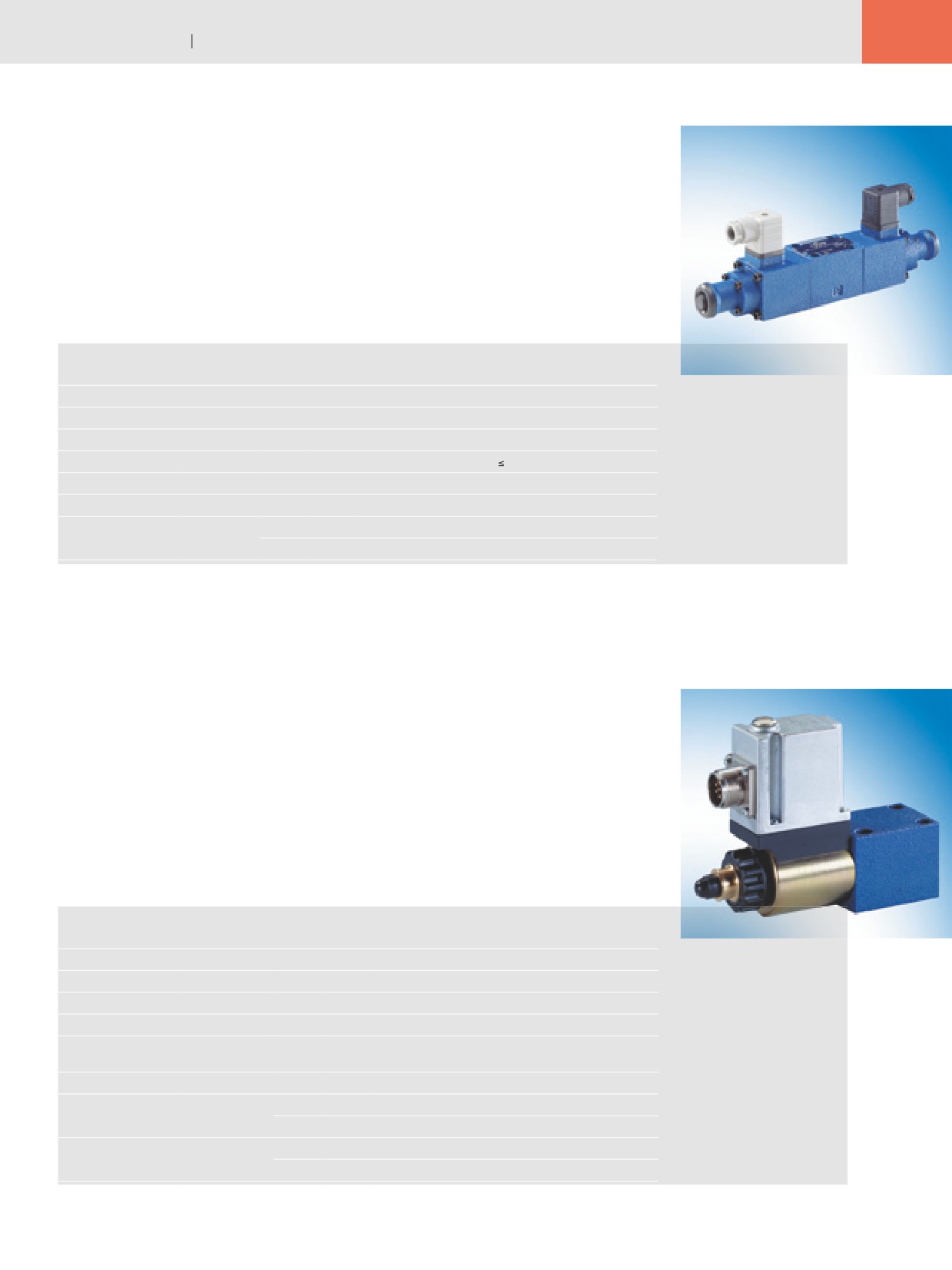

Пропорциональные pаспределители, прямого действия, без

электрическоой обратной связи

< Типоразмер 6 и 10

< Расположение монтажных отверстий в соответствии с ISO 4401

< Регулируют направление и величину объемного расхода

< Управляются пропорциональными электромагнитами

< Золотник центрируется пружинами

< Возможны различные перекрытия золотника

< С интегрированными электронными устройствaми (OBE) для типа 4WRAE

Тип 4WRA и 4WRAE

Подробная информация:

Типоразмер

6

10

RE 29055

Рабочее давление

- подвод A, B, P

p_max

бар

315

315

Номин. объ. расход

(

= 10 бар)

q_{V nom} л/мин

7, 15, 30

30, 60

Макс. гистерезис

%

5

5

Переход. процесс

от 0 до 90 %

T_u+T_g мс

< 40

< 140

Рабочее напряжение

U

В

24

24

Диапазон изменения

Тип 4WRAE

U

В

±10

±10

ход. сигнала

I

мА

от 4 до 20

от 4 до 20

(альтер.)

Управ. элект. устройст. Тип 4WRA

аналог.

VT-VSPA2-1 / VT-MSPA2-1

цифро.

VT-VSPD-1

VT-VSPD1

Пропорциональные pаспределители, прямого действия, с

интегрированными электронными устойствами (OBE),, без

электрической обратной связью

< Типоразмер 6 и 10

< Установк на плите

< Расположение монтажных отверстий в соответствии с ISO 4401

< Положительное перекрытие и встроенные электронные устройства

< С двусторонним управлением, стандартные типы E и W

< Регулируется интегрированными электронными устройствами

Тип 4WRBA и 4WRBAE

Подробная информация:

Типоразмер

6

10

- тип 4WRBAE: RE 29051

Рабочее давление

- Подвод P, A, B

p_max

бар

315

315

- тип 4WRBA: RE 29049

– тип 4WRBA…EA: RE 29047

Объемный расход

q_{V max} л/мин

32

65

Макс. гистерезис

Typ 4 WRBA(E)

%

4 (6)

6 (8)

Переход. процесс

от 0 до 100 %

мс

70 (50)

100 (90)

Рабочее напряжение

U

В

24

24

Управ. элект. устройст. Typ 4WRBA

аналог.

VT-VSPA2-525 / VT-MSPA2-525

Bosch Rexroth AG Hydraulics

85

Пропорциональное оборудование

Пропорциональные pаспределители, прямого действия, с

электрической обратной связью

< Типоразмер 6 и 10

< Расположение монтажных отверстий в соответствии с ISO 4401

< Регулируют направление и величину объемного расхода

< Управляются пропорциональными электромагнитами

< Золотник центрируется пружинами

< Возможны различные перекрытия золотника

< С интегрированными электронными устройствами (OBE) для типа 4WREE

Тип 4WRE и 4WREE

Типоразмер

6

10

Подробная информация:

RE 29061

Рабочее давление

- Подвод A, B, P

p_max

бар

315

315

Номин. объ. расход

( p = 10 бар)

q_{V nom} л/мин

8, 16, 32

25; 50; 75

Макс. гистерезис

%

0,1

0,1

Переход. процесс

от 0 до 90 %

T_u+T_g мс

20

40

Рабочее напряжение

U

В

24

24

Диапазон изменения

Тип 4WREE

U

В

±10

±10

ход. сигнала

I

мА

от 4 до 20

от 4 до 20

(альтер.)

Управ. элект. устройст. Тип 4WRE

аналог.

VT-RPA2-1

VT-RPA2-2

VT-MRPA2-1

VT-MRPA2-2

4-линейн 3-позиц. испол.

цифр.

VT-VRPD2-2

VT-VRPD2

4-линейн 2-позиц. испол.

аналог.

VT-MRPA2-1

VT-MRPA2-2

Пропорциональные pапределители, прямого действия,

с интегрированными электроными устойствами (OBE), с

электрической обратной связью и датчиком положения

золотника

< Типоразмер 6 и 10

< Расположение монтажных отверстий в соответствии с ISO 4401

< Регулируют направление и величину объемного расхода

< Управляются линейныепропорциональными электромагнитами

< Золотник центрируется пружинами

< Дополнительно возможная компенсация зоны нечувствительности

Тип 4WREEM

Типоразмер

6

10

Подробная информация:

RE 29064

Рабочее давление

- подвод A, B, P

p_max

бар

315

315

Номин. объ. расход

( p = 10 бар)

q_{V nom} л/мин

4, 8, 16, 32

25, 50, 75

Макс. гистерезис

%

0,1

0,1

Переход. процесс

от 0 до 90 %

T_u+T_g мс

20

40

Рабочее напряжение

U

В

24

24

Сигнал заданной величины

U

В

±10

±10

Пропорциональное оборудование

86

Hydraulics Bosch Rexroth AG

2-ходовые 2-позиционные распределители пропорционального

управления, прямого действия (с улучшенными характеристиками)

< Габарит 1

< Клапан пропорционального управления прямого действия для регулирования

величины объемного расхода

< Управ. пропорционал электр. с центральной резьбой и съемной катушкой

< Поворотная катушка электромагнита

< Обеспечивает протекание в обоих направлениях

< С закрытым аварийным переключателем, по выбору

Тип KKDS

Подробная информация:

Габарит

1

1

RE 18139-06

Серия агрегата

B

B

Исполнение

N

P

Рабочее давление

p_max

бар

350

350

Номинальный

1 → 2

q_{V nom} л/мин

38

32

объемный расход

2 → 1

q_{V nom} л/мин

34

45

Максимальный гистерезис

%

5

5

Переходный

от 0 до 100 % T_u+T_g мс

< 65

< 65

процесс

от 100 до 0 % T_u+T_g мс

< 65

< 65

Рабочее напряжение

U

В

24

24

Сигнал заданной величины

U

В

от 0 до +10

от 0 до +10

Управ. элект. устройст.

модул. усилитель

VT-MSPA1

VT-MSPA1

Штек. усилитель

VT-SSPA1

VT-SSPA1

Bosch Rexroth AG Hydraulics

87

Пропорциональное оборудование

Пропорциональные pаспределители, непрямого действия, без

электрического обратной связи

< Типоразмер от 10 до 52

< Расположение монтажных отверстий в соответствии с ISO 4401

< Регулируют направление и размер объемного расхода

< Непрямое управление осуществляется 3-линейным редукционным клапаном

< Основной золотник центрируется пружинами и предохранен от проворота

< Возможны различные перекрытия золотника

< С интегрированными электронными устройствами (OBE) для типа 4WRZE

Тип 4WRH, 4WRZ, 4WRZE

Типоразмер

10

16

25

32

52

Подробная информация:

RE 29115

Рабочее давление

- подвод P

p_max

бар

315

350

350

350

350

Номин. объ. расход

( p = 10 бар) q_{V nom} л/мин

25, 50,

100, 150

220,

360,

1000

85

325

520

Максимальный гистерезис

%

6

6

6

6

6

Переход. процесс

от 0 до 90 % T_u+T_g мс

40

70

90

170

450

Рабочее напряжение

U

В

24

24

24

24

24

Управ. элект. устройст. Тип 4WRZ

аналоговые

VT-VSPA2-1

цифровые

VT-VSPD-1

модул. усилитель

VT 11118

Пропорциональные pаспределители, непрямого действия,

с интегрированными электронными устройствами (OBE) и с

электрической обратной связью

< Типоразмер от 10 до 35

< Расположение монтажных отверстий в соответствии с ISO 4401

< Регулируют направление и величину объемного расхода

< Непрямое управление осуществляется 3-линейным пропорциональным

pаспределителем без обратной связи

< Основной золотник центрируется пружинами

Тип 4WRKE

Типоразмер

10

16

25

27

32

35

Подробная информация:

RE 29075

Рабочее давление

p_max

бар

315

350

350

210

350

350

Номинальный

( p = 10 бар) q_{V nom} л/мин

25, 50,

125,

220,

500

400,

1000

объемный расход

100

200

350

600

Максимальный гистерезис

%

1

1

1

1

1

1

Переходный процесс

от 0 до 90 % T_u+T_g мс

20

30

50

50

80

120

Рабочее напряжение

U

В

24

24

24

24

24

24

Диапазон изменения

U

В

±10

±10

±10

±10

±10

±10

вход. сигнала (альтер.)

I

мА

от 4 до 20

Пропорциональное оборудование

88

Hydraulics Bosch Rexroth AG

Пропорциональные pаспределители, непрямого действия,

с интегрированными электронными устройствами (OBE) и с

электрической обратной связью

< Типоразмер от 10 до 35

< Расположение монтажных отверстий в соответствии с ISO 4401

< Электронная компенсация и калибровка

< Непрямое управление осуществляется 3-линейным пропорциональным

распределителем без обратной связи

< Основной золотник центрируется пружинами

Тип 4WRBKE

Подробная информация:

Типоразмер

10

16

27

35

RE 29076

Рабочее давление

- Подвод P, A, B

p_max

бар

350

350

280

350

Объемный расход

q_{V max} л/мин

85

180

250, 430

1100

Максимальный гистерезис

%

0,3

0,3

0,3

0,3

Время переключения от 0 до 100 %

мс

35

55

60

140

Рабочее напряжение

U

В

24

24

24

24

Сигнал заданной величины

U

В

±10

±10

±10

±10

Bosch Rexroth AG Hydraulics

89

Пропорциональное оборудование

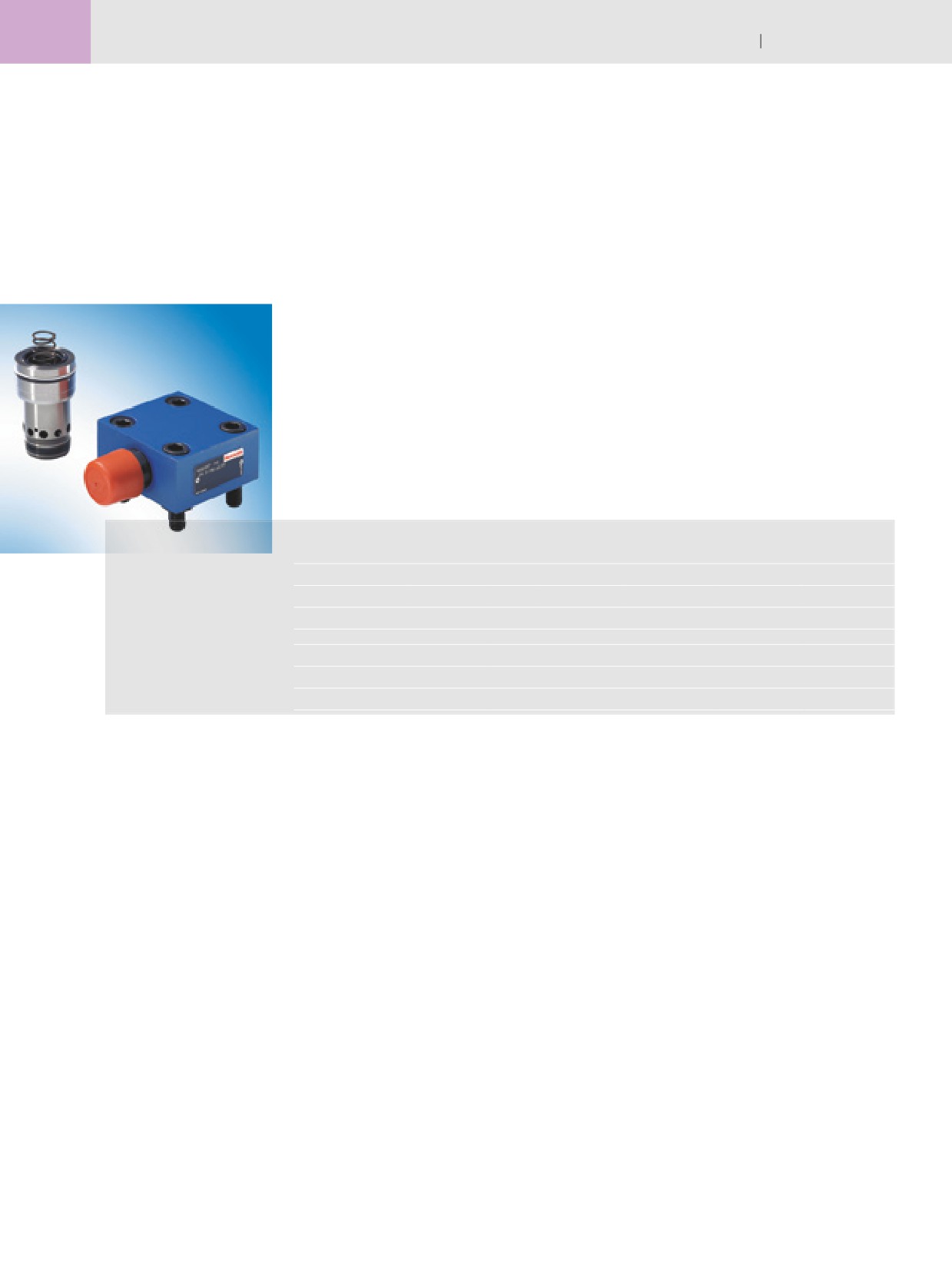

Предохранительные пропорциональные клапаны, прямого

действия

< Типоразмер 6

< Расположение монтажных отверстий в соответствии с DIN 24340 форма A и

ISO 4401

< Клапан для ограничения давления в системе

< Управляются пропорциональными электромагнитом

< Для установки на плите

Тип DBEP

Типоразмер

6

Подробная информация:

RE 29164

Рабочее давление

p_max

бар

100

Объемный расход

q_{V max} л/мин

8

Максимальный гистерезис

%

3

Рабочее напряжение

U

В

24

Диапазон изменения вх. сигнала

U

В

от 0 до +10

Управляющие электронные

аналоговые

VT-VSPA1-1 и VT 3000

устройства

цифровые

VT-VSPD-1

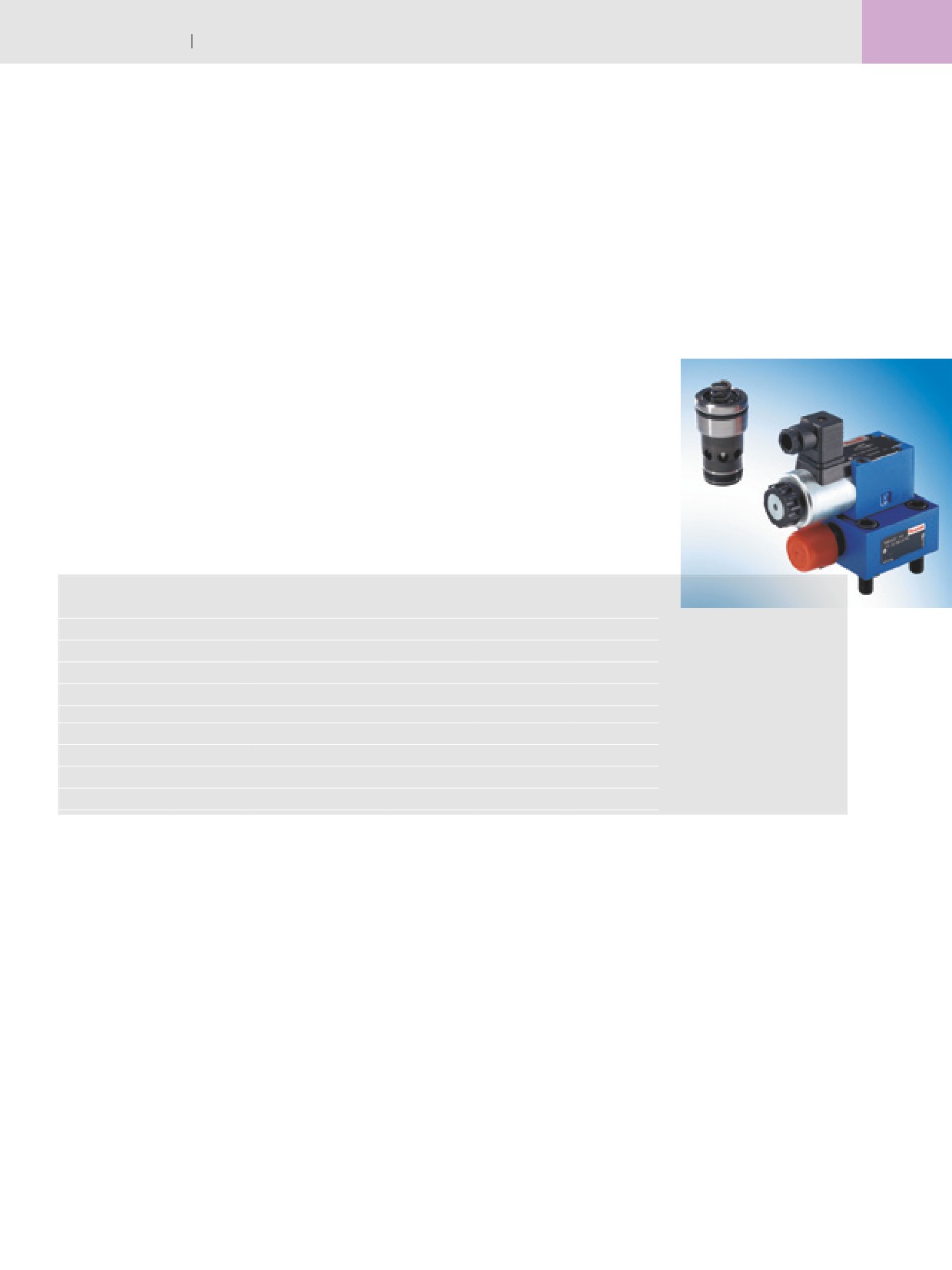

Предохранительные пропорциональные клапаны,

прямого действия

< Типоразмер 6

< Расположение монтажных отверстий в соответствии с DIN 24340 форма

A и ISO 4401

< Клапан для ограничения давления в системе

< Управляются пропорциональными электромагнитом

< Установкa на плите

< С интегрированными электронные устройства (OBE) для типа DBETE

< Линеаризированный график давления / входного сигнала

< Поставляется также в виде вворачиваемого

Тип DBET и DBETE

Типоразмер

6

Подробная информация:

RE 29162

Рабочее давление

p_max

бар

420

Объемный расход

q_{V max} л/мин

2

Максимальный гистерезис

%

< 4 от максимального давления настройки

Переходный

от 0 до 100 % T_u+T_g мс

70 (в зависимости от установки)

процесс

от 100 до 0 %

Рабочее напряжение

U

В

24

Диапазон изменения

U

В

от 0 до 10

вход. сигнала

I

мА

от 4 до 20

Управ. элект. устройст.

Тип DBET

аналоговые

VT-VSPA1-2-1X

модул. конструк.

VT-MSPA1-1-1X

содержание      ..     1      2      3      4      ..
