АО «Элеконд». Конденсаторы. Каталог продукции (2022 год)

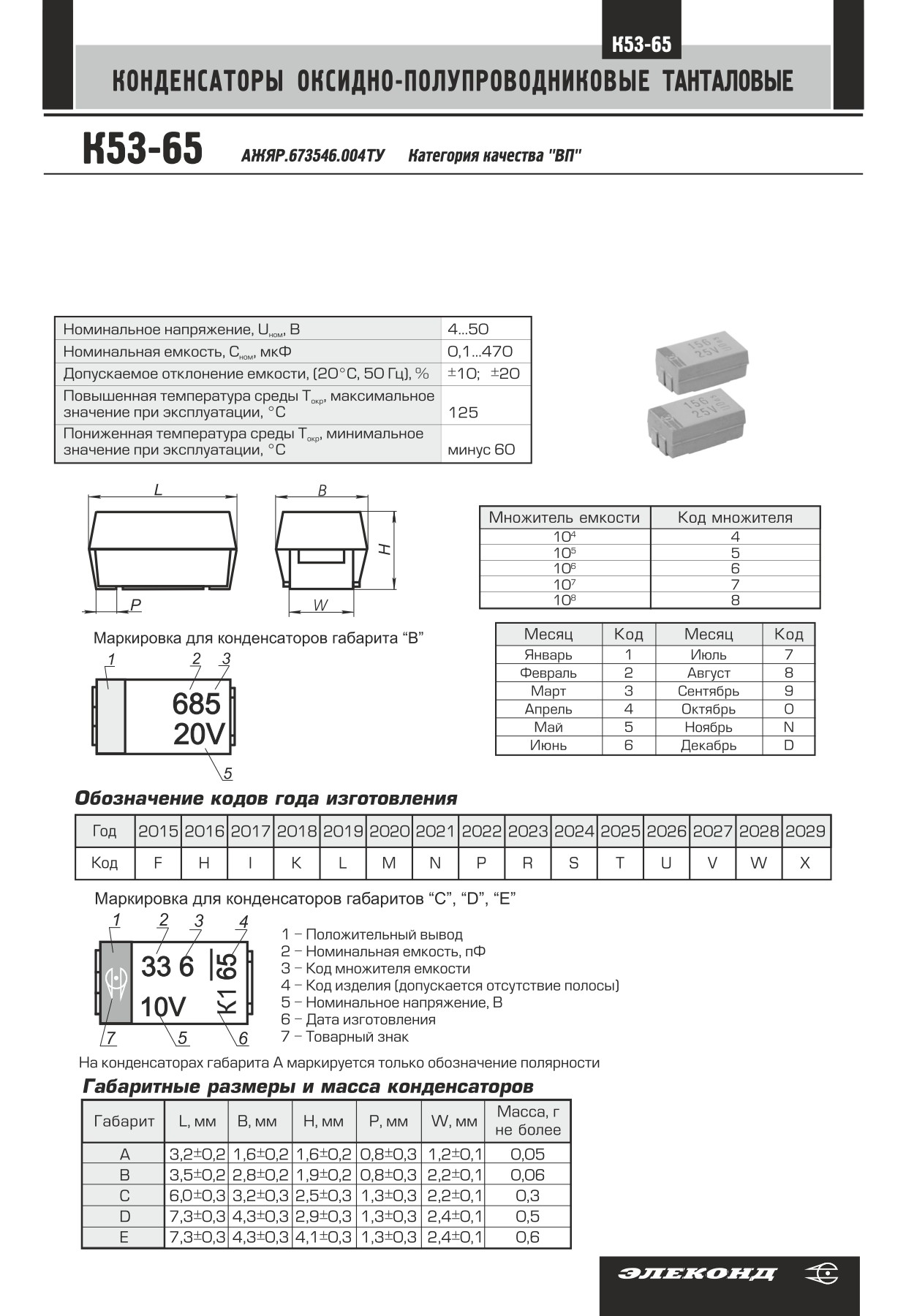

Конденсаторы в пластмассовом корпусе, опрессованного исполнения. Имеют защищенную конструкцию, низкое полное

сопротивление, малые токи утечки. Изделия предназначены для использования в электронной аппаратуре специального и

гражданского назначения, которая критична к массо-габаритным показателям.

Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливают в

климатическом исполнении В. Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ

20.39.414.1, со значениями характеристик для группы исполнения

6У с дополнениями и уточнениями в

АЖЯР.673546.004ТУ.

137

гражданского назначения, которая критична к массо-габаритным показателям.

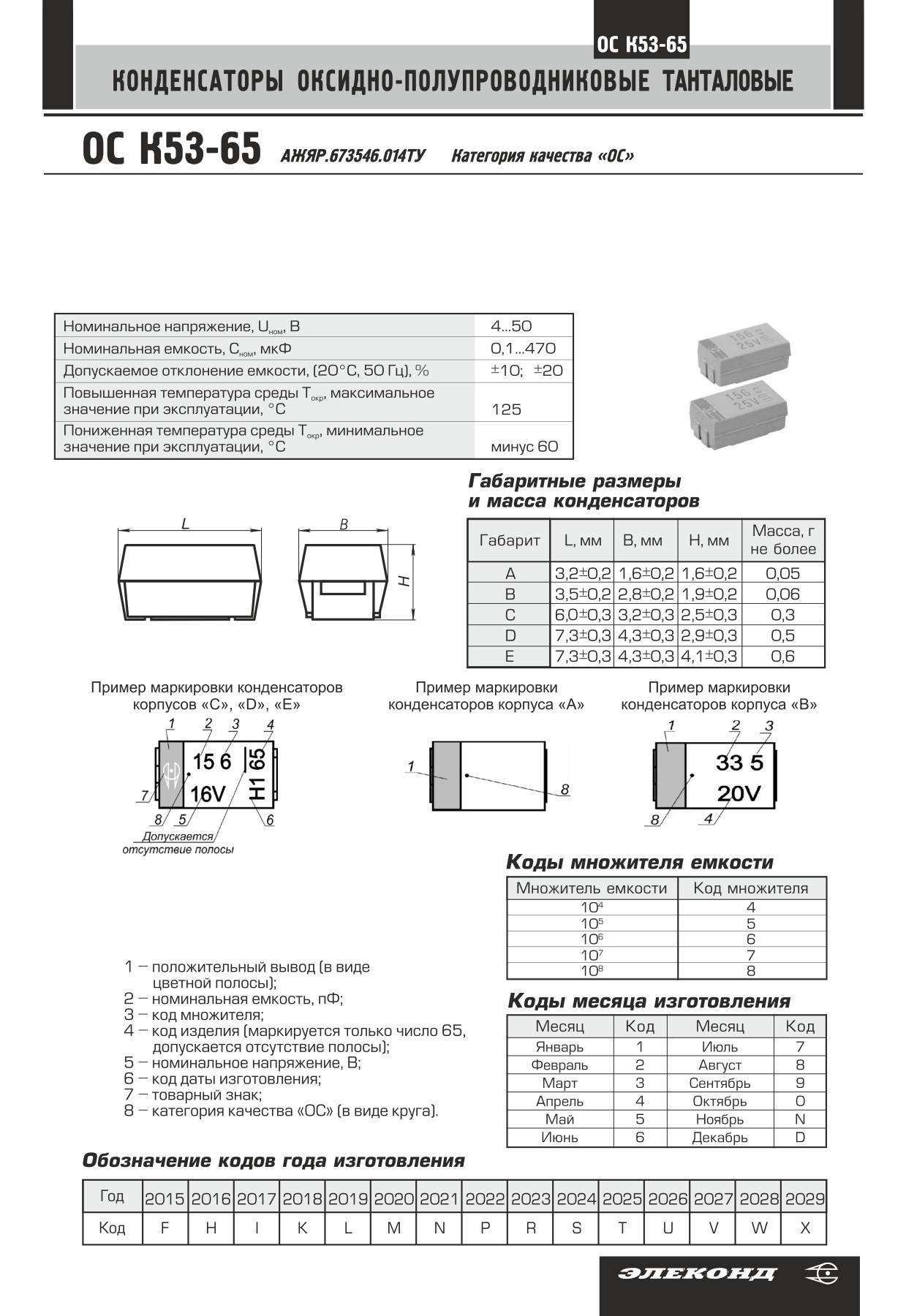

Конденсаторы полярные, постоянной емкости. Предназначены для работы в цепях постоянного, пульсирующего токов и в

импульсном режиме. Изготавливают в едином исполнении, пригодном для ручной и автоматизированной сборки.

Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями

характеристик для группы исполнения 6У с дополнениями и уточнениями в АЖЯР.673546.О14ТУ.

141

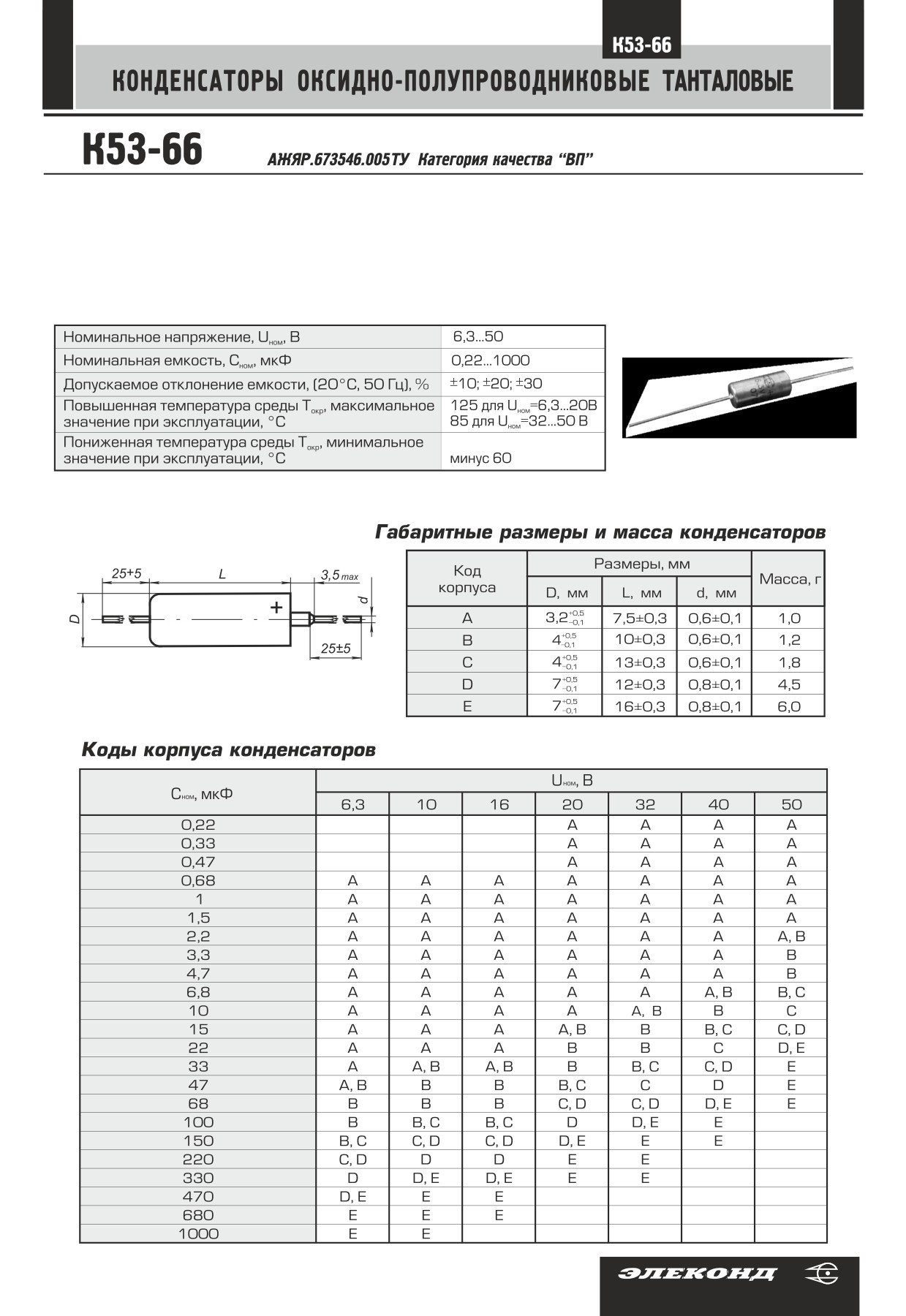

Танталовые оксидно-полупроводниковые конденсаторы в герметичном цилиндрическом стальном корпусе. Благодаря

использованию высокоемких танталовых порошков, конденсаторы имеют меньшие, по сравнению с отечественными

аналогами, габаритные размеры.

Предназначены для работы в цепях постоянного и пульсирующего тока. Изготавливают в климатическом исполнении В.

Конструкция герметизирована. Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ

20.39.414.1, со значениями характеристик для группы исполнения ЗУ и ОСТ В 11 0025-84 с дополнениями и уточнениями

в АЖЯР 67З546.005ТУ.

145

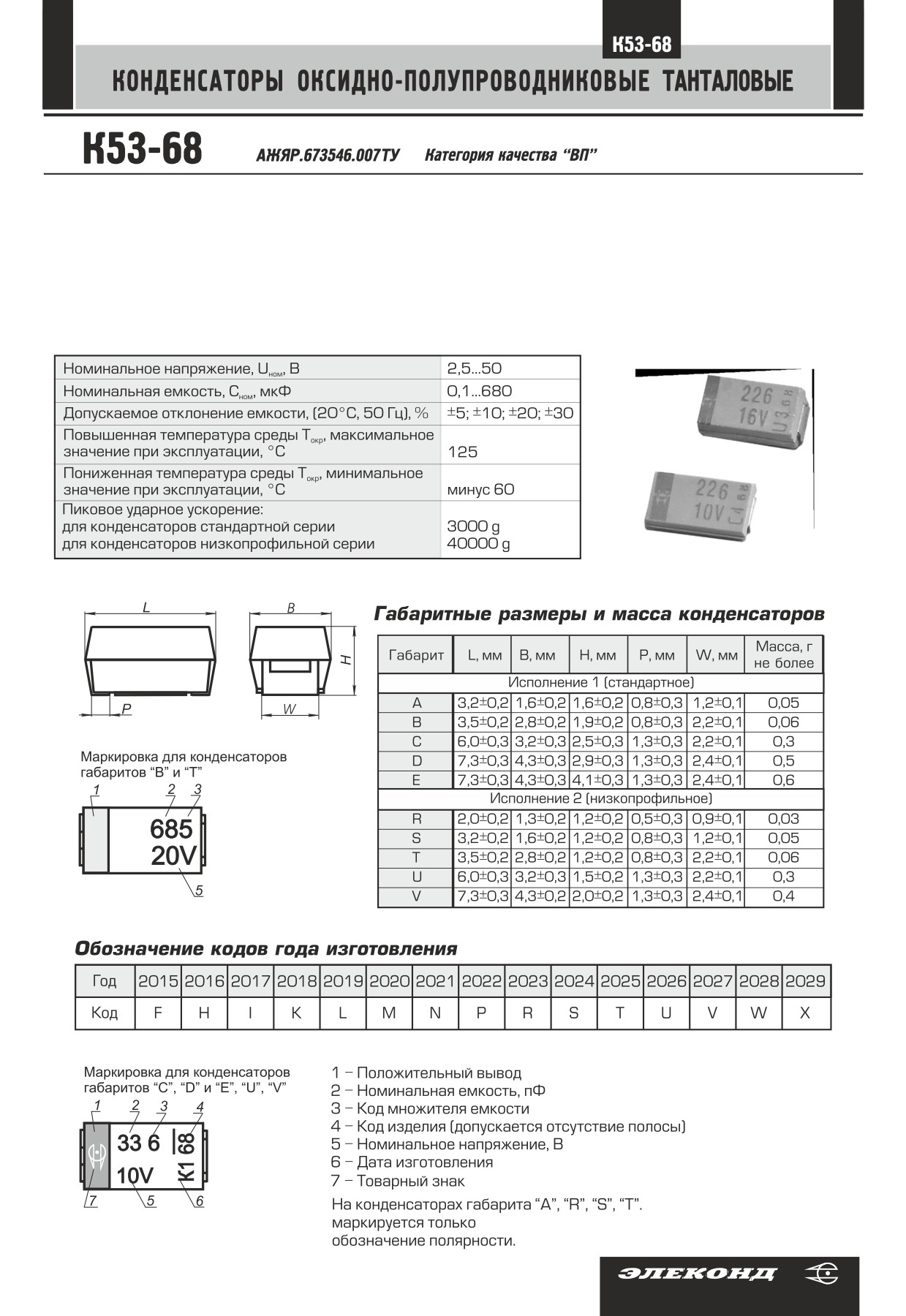

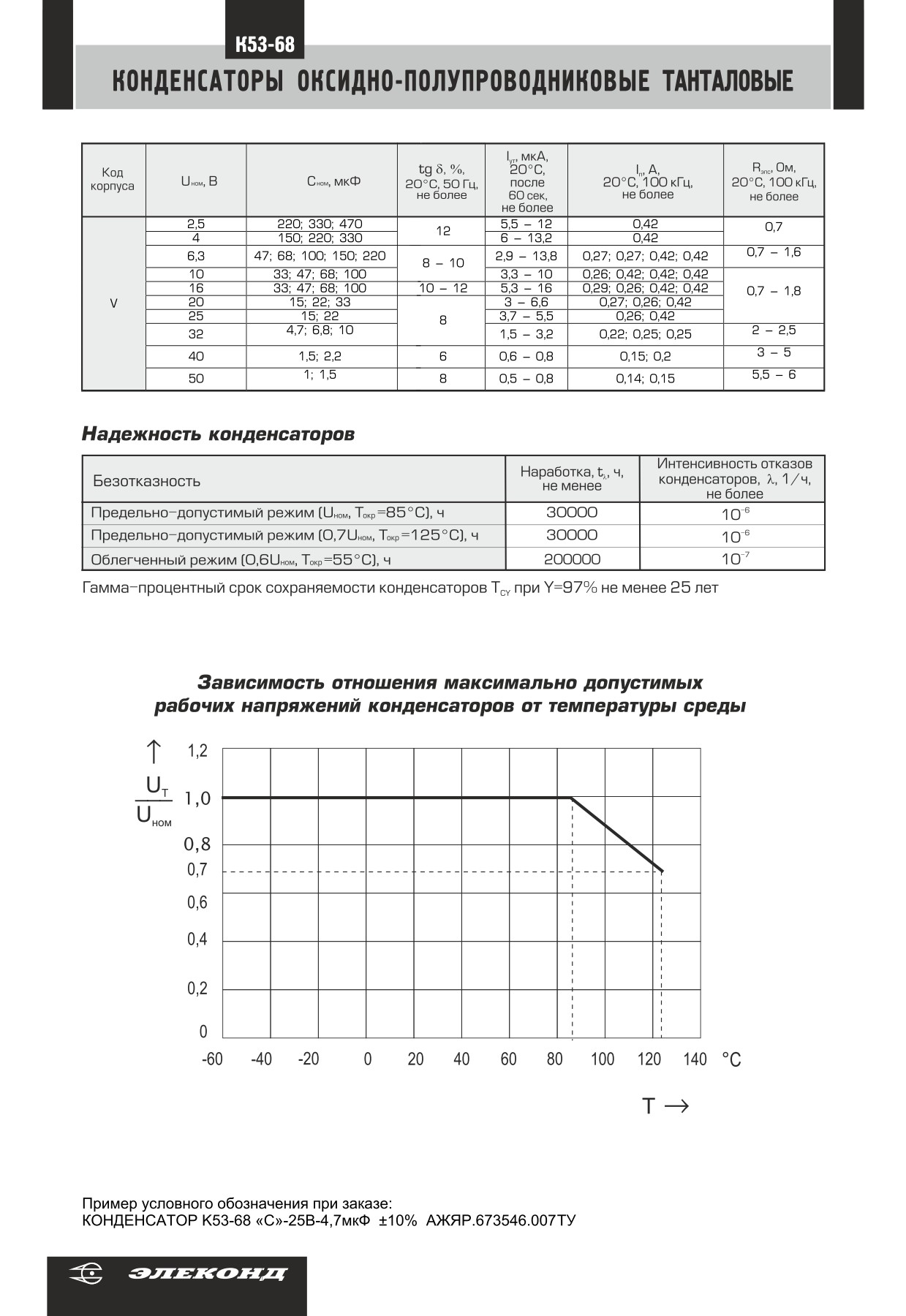

Конденсаторы в пластмассовом корпусе, опрессованного исполнения. Данные конденсаторы изготавливаются в двух

исполнениях стандартном и низкопрофильном. Высота корпуса конденсаторов низкопрофильного исполнения не

превышает 2,2 мм. Конденсаторы имеют повышенную ударопрочность (40 ООО g - для одиночных ударов), высокую

стойкость к воздействию спецфакторов. Изделия могут применяться в различных видах спецтехники, а также в продукции

гражданского назначения.

Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливают в

климатическом исполнении В. Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ

80.39.414.1, со значениями характеристик для группы исполнения

6У с дополнениями и уточнениями в

АЖЯР.673546.007ТУ.

149

исполнениях стандартном и низкопрофильном. Высота корпуса конденсаторов низкопрофильного исполнения не

превышает 2,2 мм. Конденсаторы имеют повышенную ударопрочность (40 ООО g - для одиночных ударов), высокую

гражданского назначения.

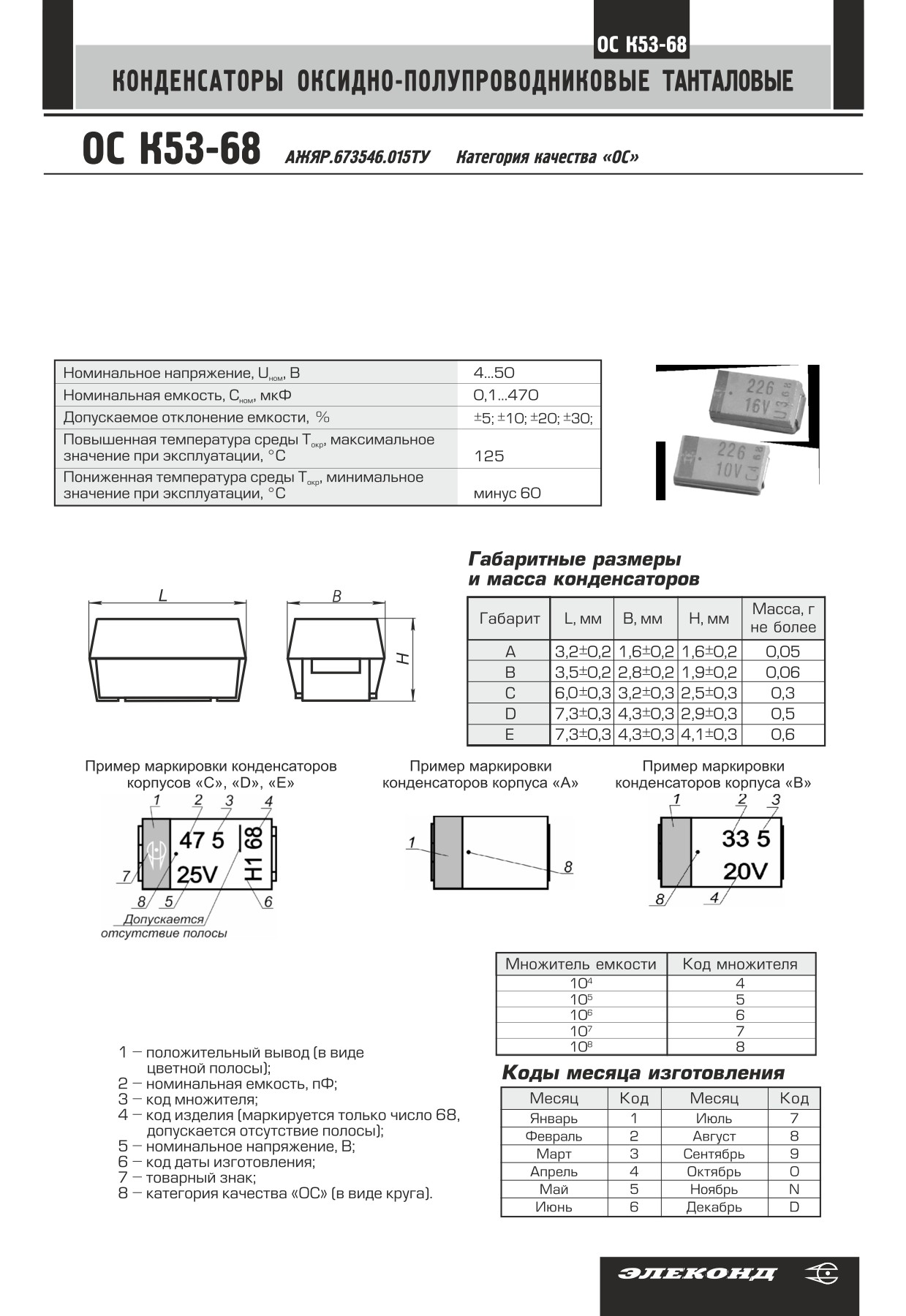

Конденсаторы полярные, постоянной ёмкости. Предназначены для работы в цепях постоянного, пульсирующего токов и в

импульсном режиме. Изготавливают в едином исполнении, пригодном для ручной и автоматизированной сборки.

Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями

характеристик для группы исполнения 6У с дополнениями и уточнениями в АЖЯР.673546.015ТУ.

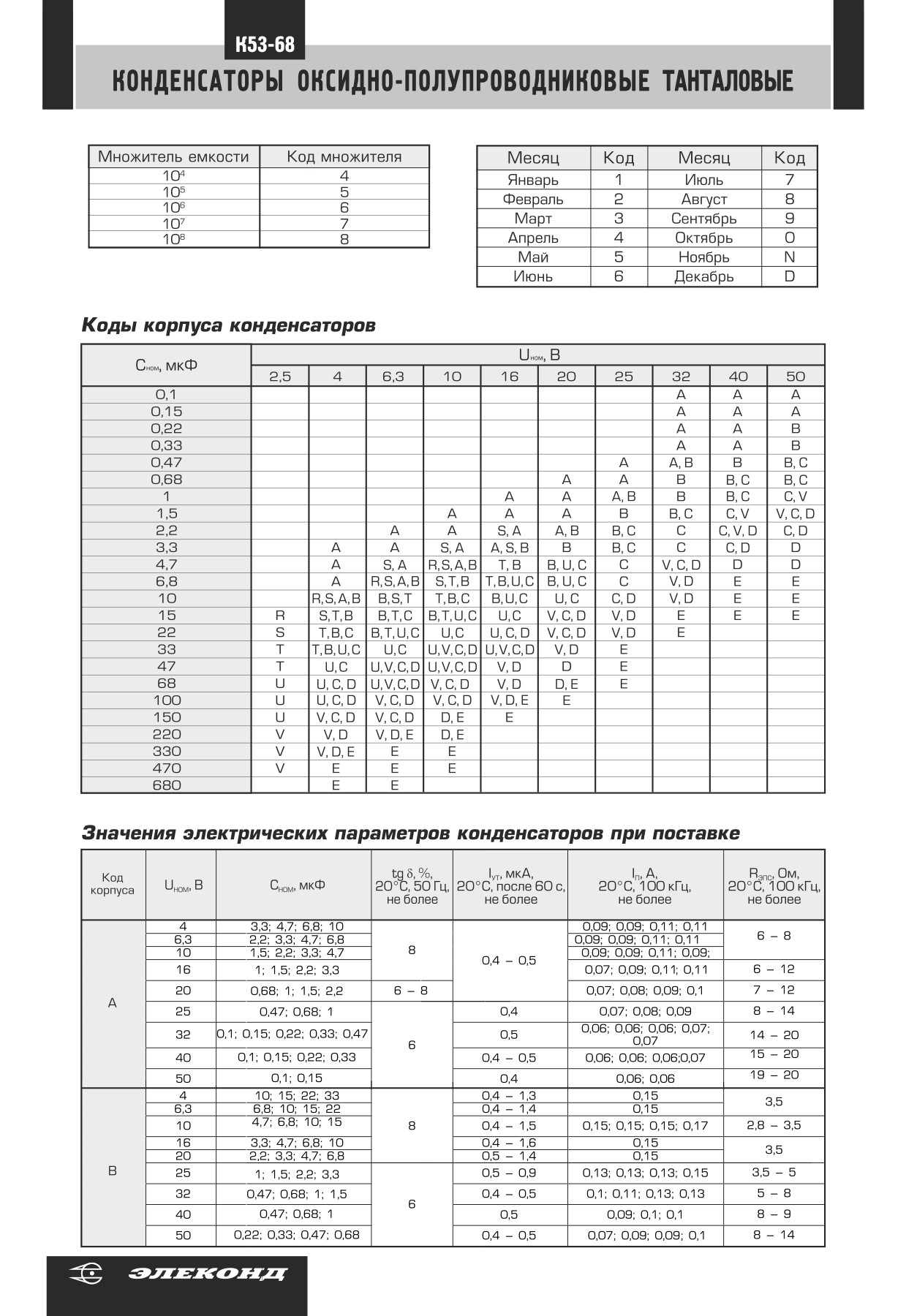

Коды множителя емкости

153

сопротивление, малые токи утечки. Изделия предназначены для использования в электронной аппаратуре гражданского

назначения, которая критична к массо-габаритным показателям.

Полярные, постоянной ёмкости. Предназначены для поверхностного монтажа в цепях постоянного, пульсирующего токов и в

импульсном режиме. Изготовляются в климатическом исполнении В.

0,1...1000

3,2 ± 0,2

1,6 ± 0,2

0,8 ± 0,3

1,2 ± 0,1

0,05

7,3 ± 0,3

6,1 ± 0,3

3,45 ± 0,3

1,4 ± 0,3

3,1 ± 0,1

0,8

Пример

маркировки конденсаторов

корпуса «А»

Пример

Коды множителя емкости

маркировки конденсаторов

корпусов «С», «D», «Е» и «Х»

2030

2031

157

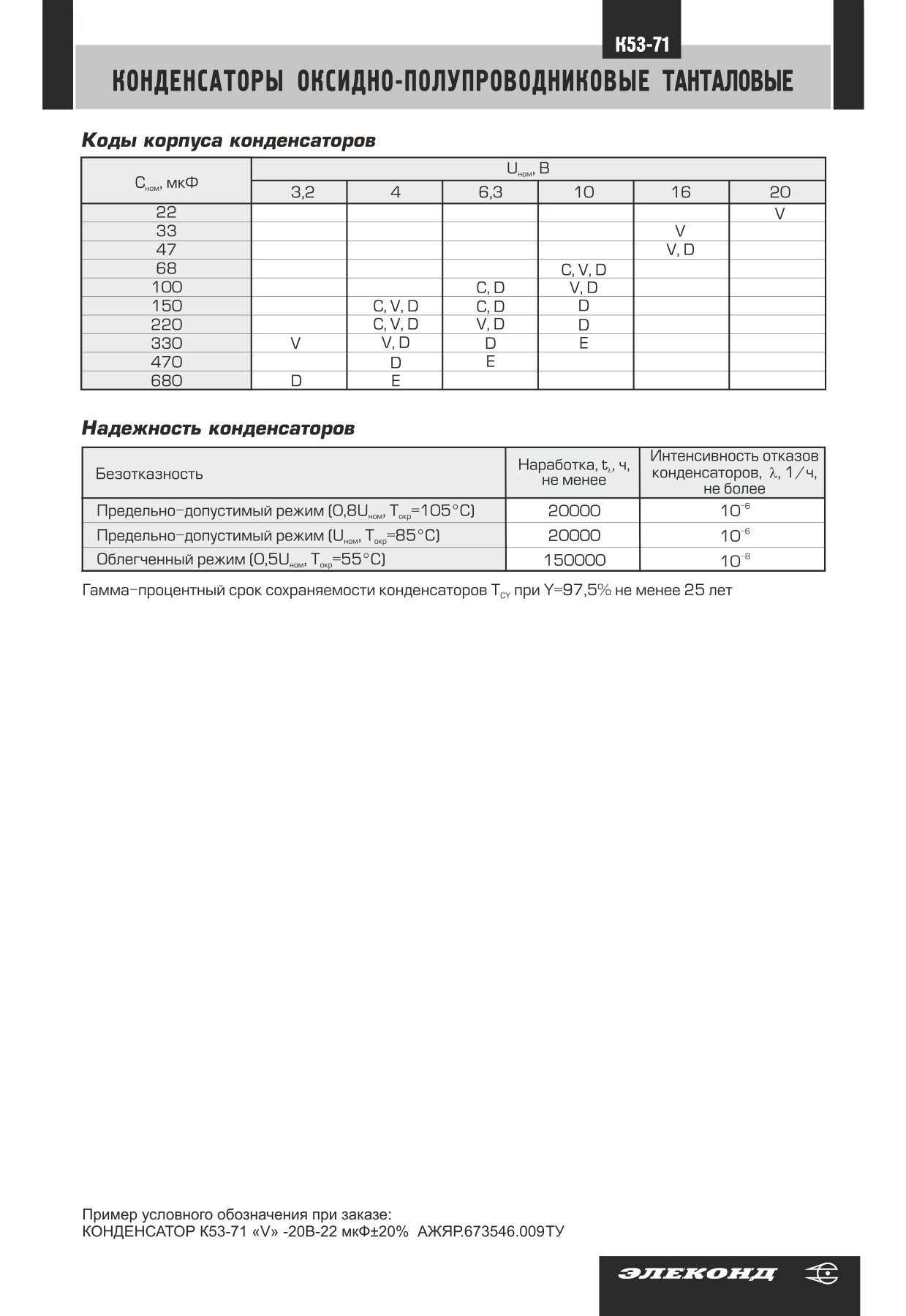

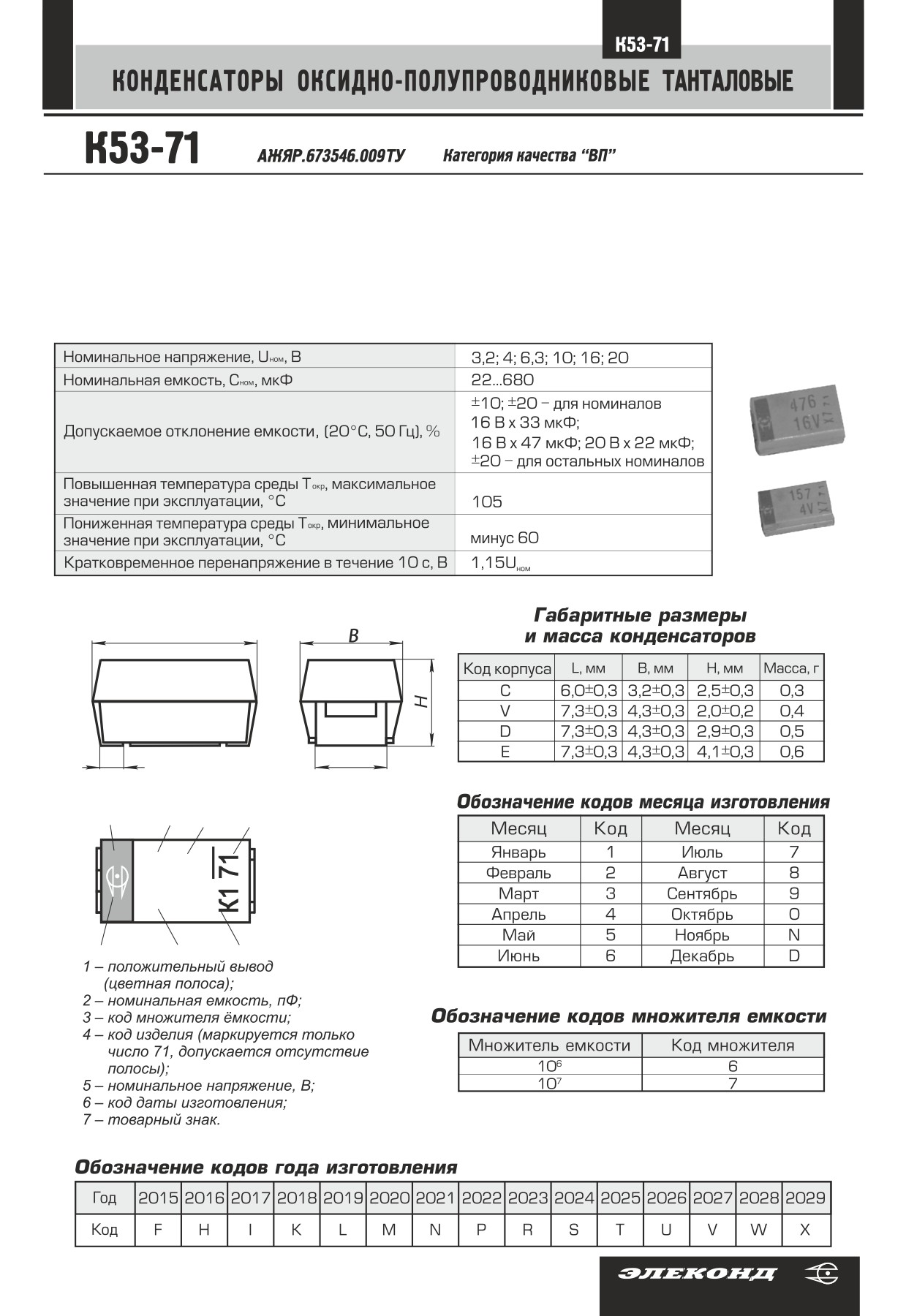

Оксидно-полупроводниковые полимерные танталовые конденсаторы для поверхностного монтажа. Значения

эквивалентного последовательного сопротивления (ESR) конденсаторов в 9-10 раз ниже, чем уконденсаторов стандартных

серий с применением катодного материала МgО , и менее подвержены воспламенению и горению привыходе из строя.

Полярные конденсаторы постоянной емкости, с электропроводящим полимером, с низкими значениями эквивалентного

последовательного сопротивления. Предназначены для работы в цепях постоянного и пульсирующего тока и в импульсном

режиме в изделиях внутреннего монтажа. Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ

РВ 20.39.414.1, со значениями характеристик для группы исполнения

6У с дополнениями и уточнениями в

АЖЯР.673546.009ТУ.

Маркировка конденсаторов

68 6

10V

161

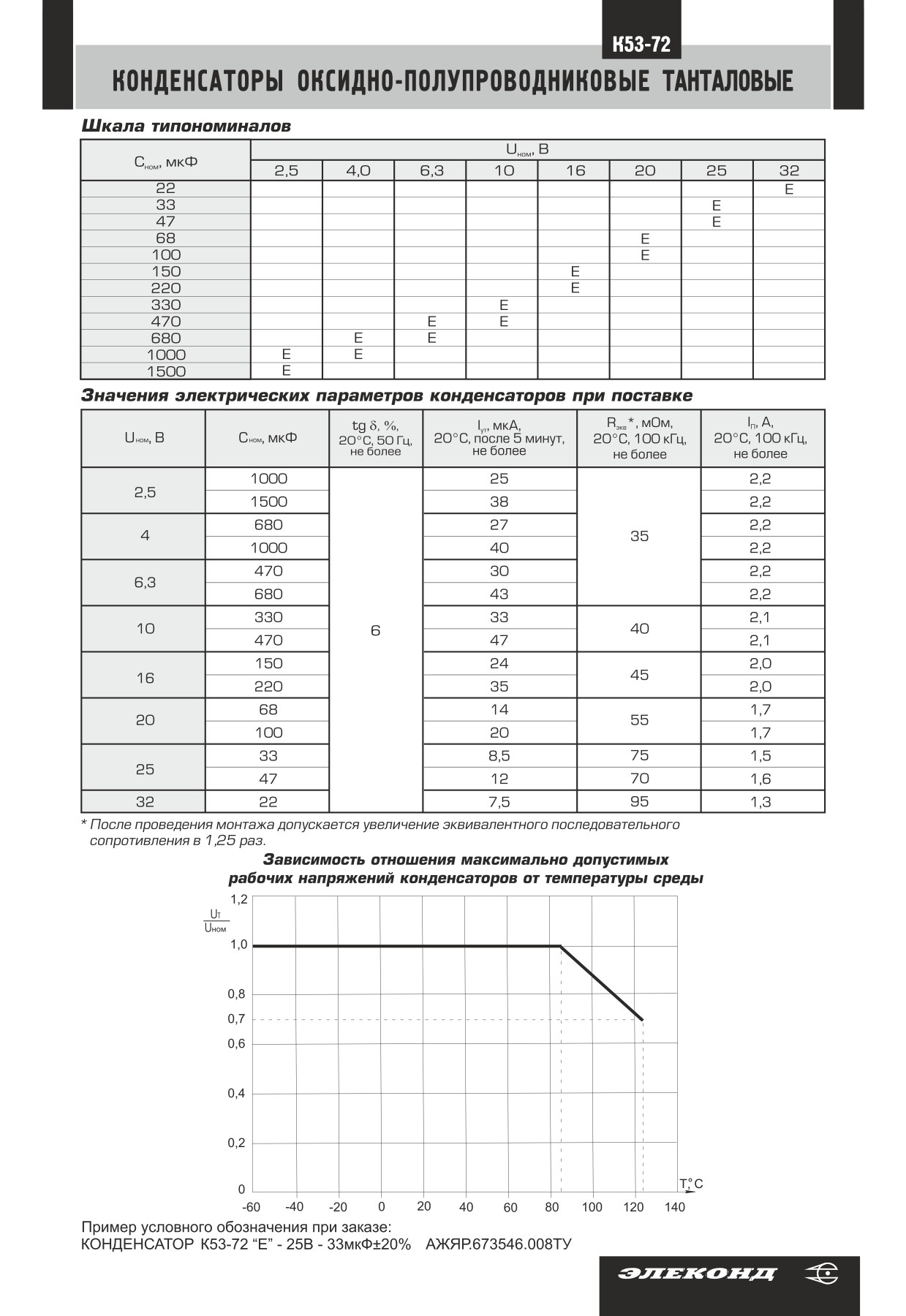

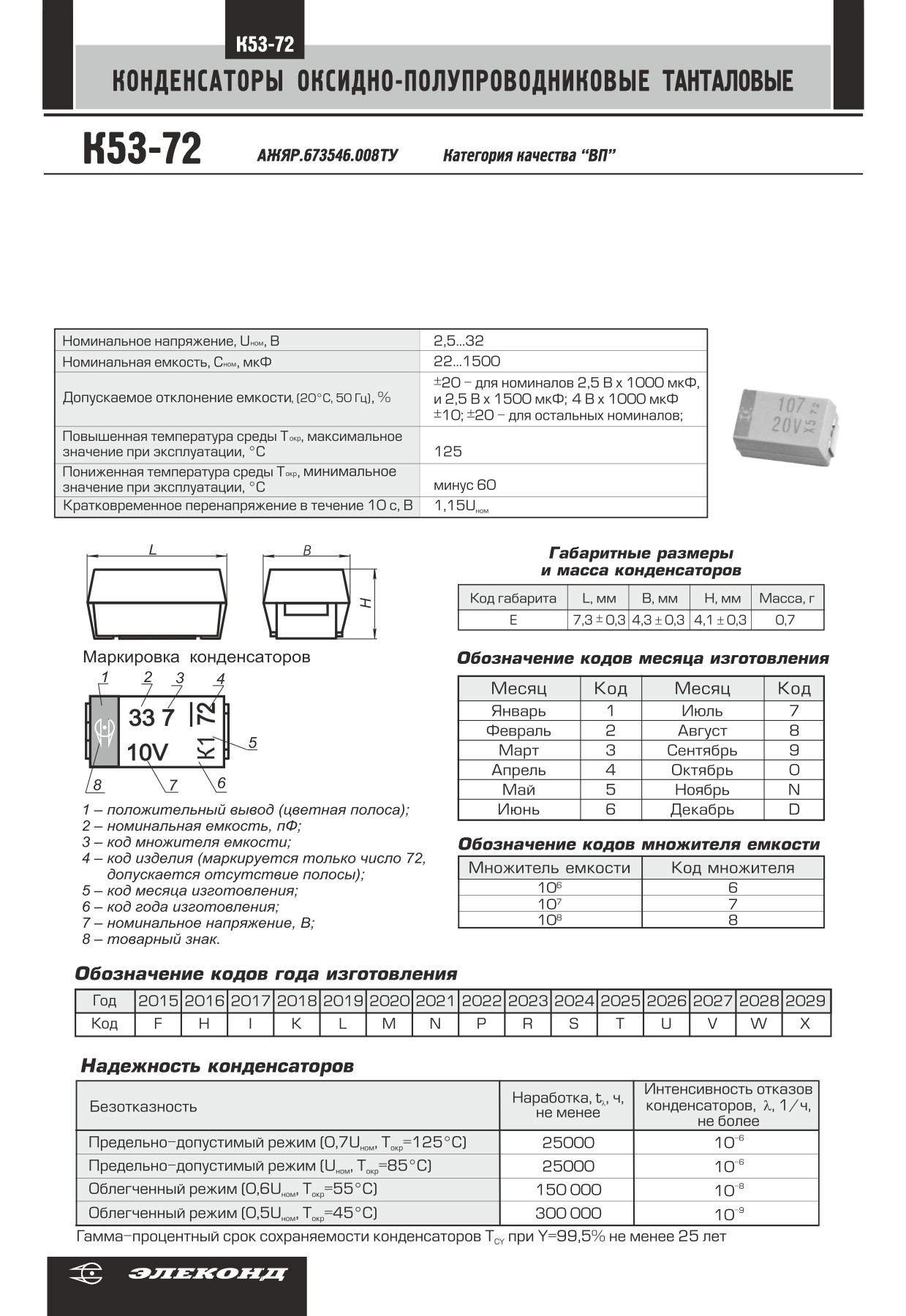

Конденсаторы с ультранизкими значениями ESR (эквивалентное последовательное сопротивление). По сравнению с

аналогичными конденсаторами, ESR снижено до 35...95 мОм. В создании этих изделий использована мультианодная

технология (соединение нескольких параллельных анодов).

Многосекционные. Защищенные, полярные. Предназначены для работы в цепях постоянного, пульсирующего тока и в

импульсном режиме. Изготавливают в климатическом исполнении В. Конденсаторы стойкие к воздействию внешних

факторов в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 6У с дополнениями

и уточнениями в АЖЯР.673546.008ТУ.

164

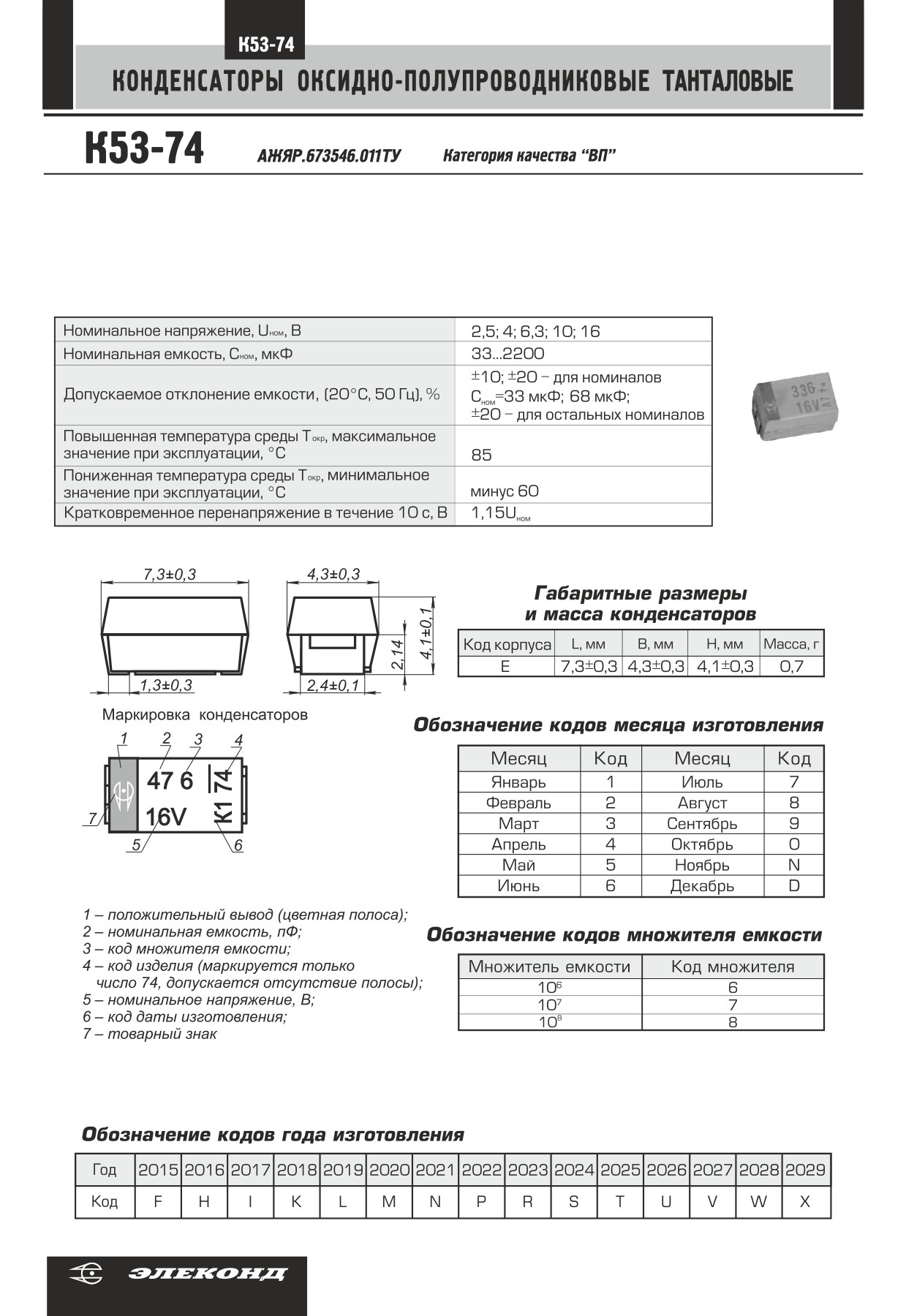

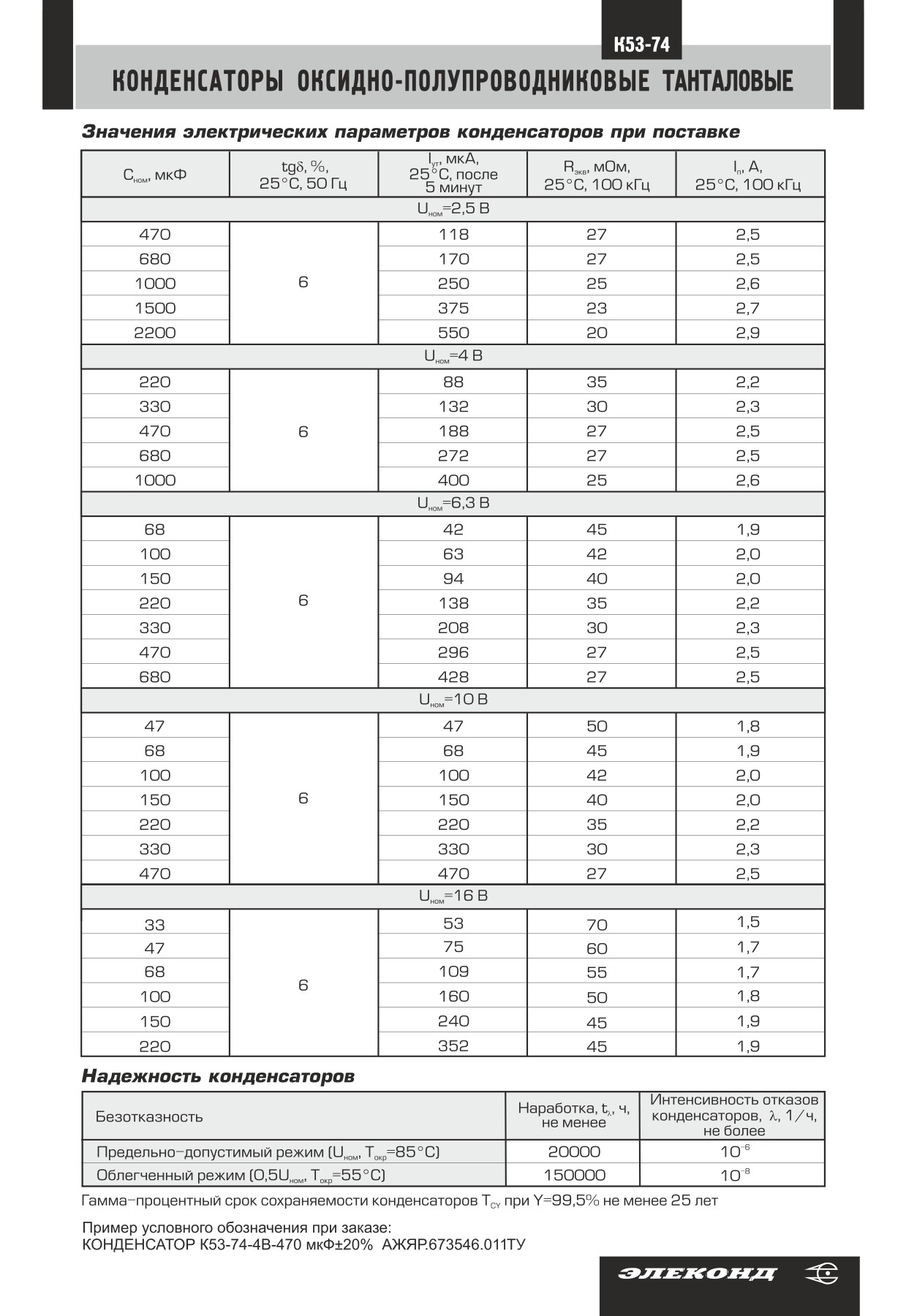

Низковольтные многосекционные конденсаторы постоянной емкости для поверхностного монтажа, с электропроводящим

полимером, с низким эквивалентным последовательным сопротивлением. Разработаны на основе комбинации двух

технологий - мультианодной и полимерной. Менее подвержены воспламенению и горению при выходе из строя.

Конденсаторы предназначены для работы в цепях постоянного и пульсирующего тока и в импульсном режиме в изделиях

внутреннего монтажа. Конденсаторы стойкие к воздействию внешних факторов в соответствии с ГОСТ РВ 20.39.414.1, со

значениями характеристик для группы исполнения 4У с дополнениями и уточнениями в АЖЯР.673546.011ТУ.

166

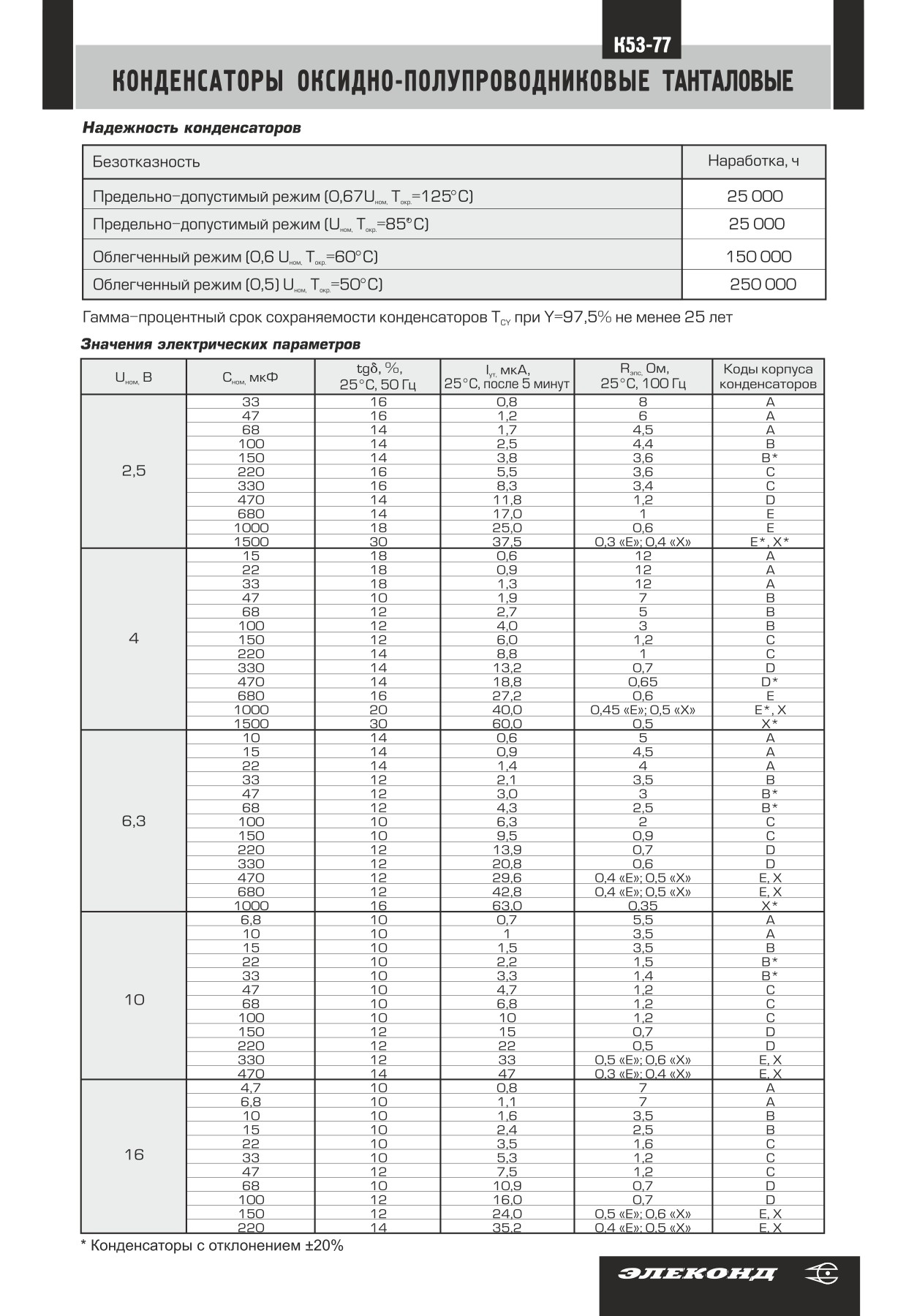

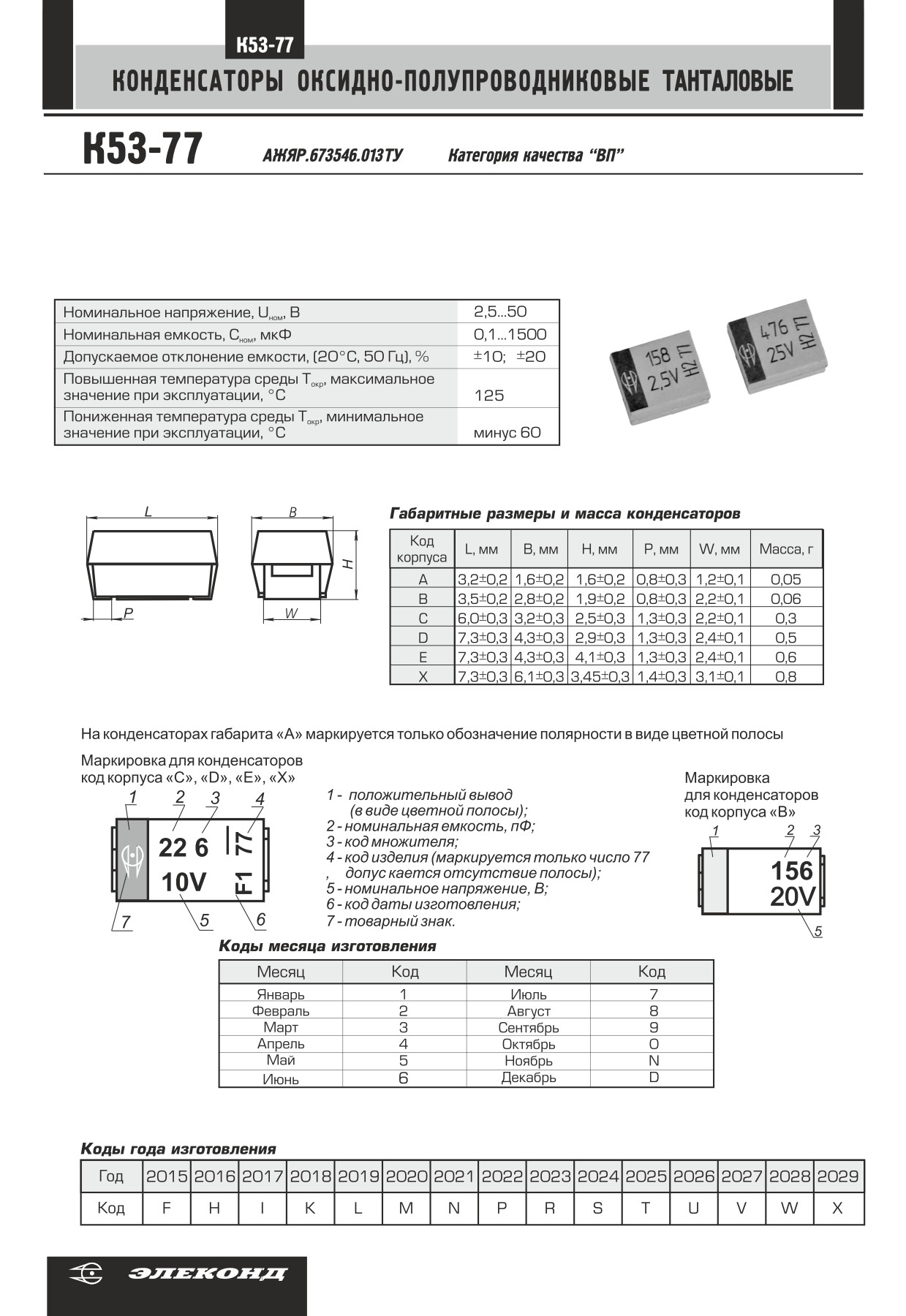

Конденсаторы полярные, постоянной емкости для поверхностного монтажа с повышенным удельным зарядом до 5О тыс.

мкКл/см

. Предназначены для работы в цепях постоянного, пульсирующего токов и в импульсном режимах. Изготовляются

в едином исполнении пригодном как для ручной, так и для автоматизированной сборки аппаратуры. Конденсаторы стойкие к

воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы

исполнения 6У с дополнениями и уточнениями в АЖЯР.673546.01ЗТУ.

168

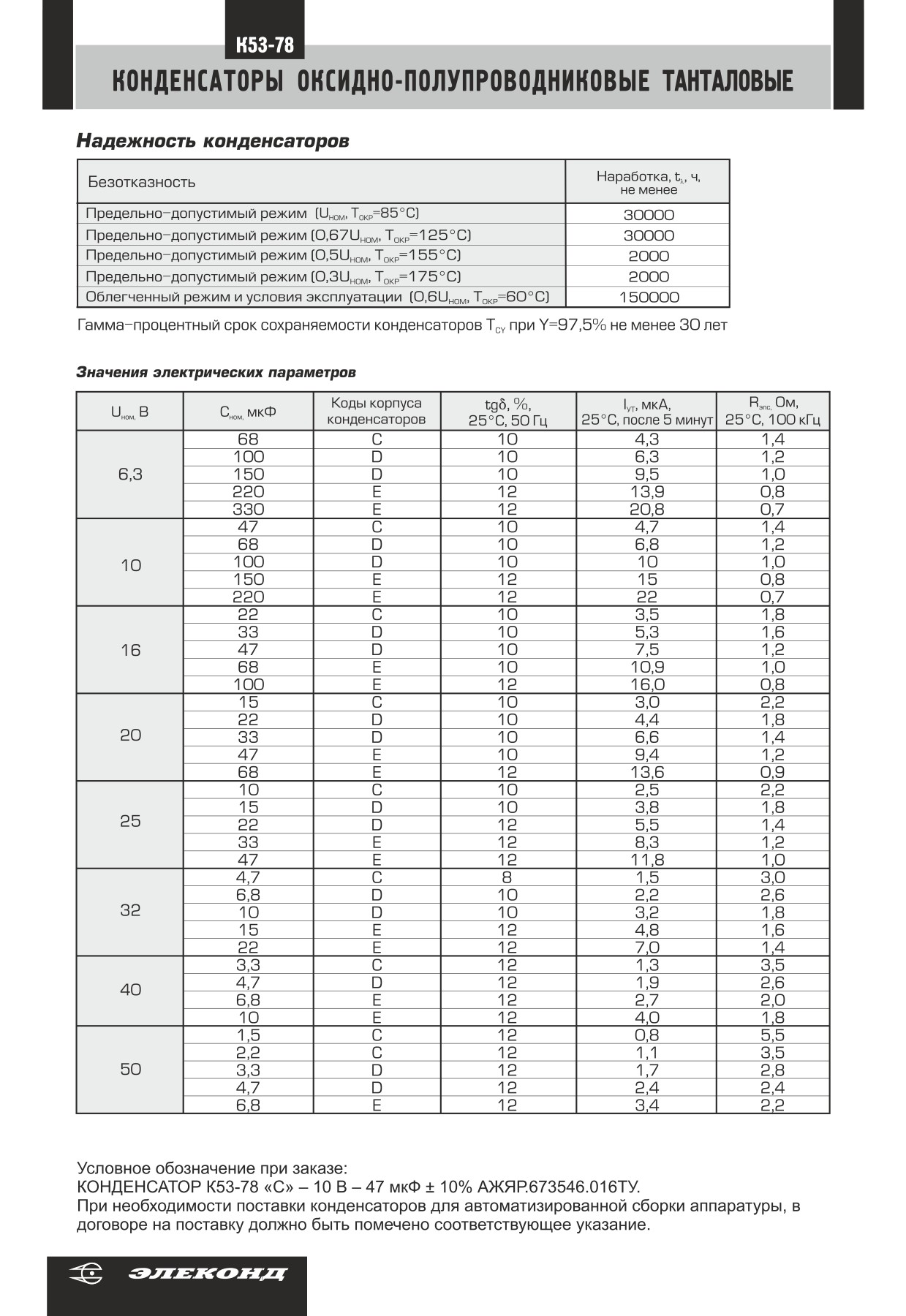

Конденсаторы полярные, постоянной емкости

для поверхностного монтажа с повышенным удельным зарядом.

Предназначены для работы в цепях постоянного и пульсирующего токов и в импульсном режиме. Изготовляются в едином

исполнении пригодном как для ручной, так и для автоматизированной сборки аппаратуры. Конденсаторы стойкие

квоздействию внешних факторов, в соответствие с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы

исполнения 6У с дополнениями и уточнениями в АЖЯР.673546.016ТУ.

6,3...50

1,5...330

±10; ±20

175

минус 60

171

Полярные чип-конструкции постоянной емкости с низкими значениями ЭПС и токов утечки, высокой стойкостью к ударам и

вибрации, а также к воздействию спецфакторов. Предназначены для работы в цепях постоянного и пульсирующего токов и в

импульсном режиме. Конденсаторы разрабатываются в виде прямоугольной конструкции для внутреннего монтажа с двумя

выводами в виде контактных площадок.

11+0,5

7+0,2

1,5+0,3

173

выводами в виде контактных площадок.

175

Предназначены для работы в цепях постоянного и пульсирующего тока и в импульсных режимах. Конденсаторы

изготавливаются в климатическом исполнении УХЛ и В. Полярные. Конструкция герметичная.

177

К50-91, К50-92, К50-93, К50-94, К50-95, К50-96, К50-97, К50-98,

К50-99, К50-100, К50-101, К50-102, К50-103, К50-104;

К50-95, К50-96, К50-97, К50-98, К50-99, К50-100, К50-101,

К50-102, К50-103;

буквы «а», «б» для конденсаторов К50-86, К50-91, К-50-92, К50-93,

К50-100, К50-103, К50-106 в зависимости от варианта изготовления.

180
