АО «Элеконд». Конденсаторы. Каталог продукции (2022 год) - часть 2
Допустимое значения пульсирующего рабочего тока (I , А) в зависимости от температуры окружающей
R0
среды (Т) °С и частоты (F) Гц вычисляют по формуле I
R0
R
RT
= I х К х К , где I
RF
R
- допустимое значение
пульсирующего рабочего тока при температуре 85°С на частоте 50 Гц;
RT
R
К - коэффициент коррекции I в зависимости от температуры окружающей среды (Т) °С;
RF
R
К - коэффициент коррекции I в зависимости от частоты (F) Гц.
45

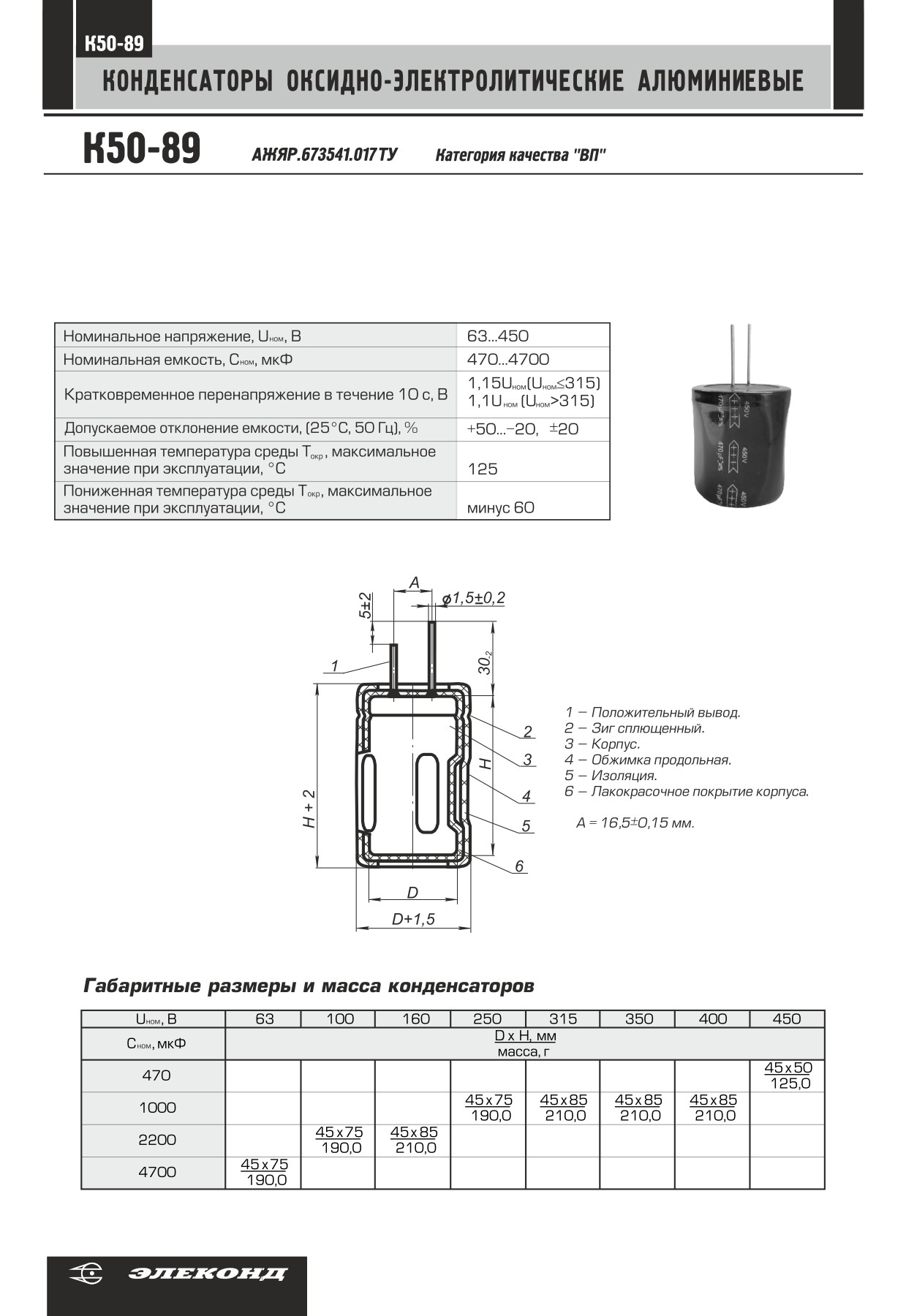

Конденсаторы с радиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной
наработкой.
Предназначены для работы в цепях постоянного пульсирующего тока преобразовательных устройств - вторичных
источников питания и другой радиоэлектронной аппаратуры межвидового применения. Изготавливаются в климатическом
исполнении В. Изолированные. Конденсаторы стойкие к воздействию внешних факторов в соответствии с ГОСТ РВ
20.39.414.1, со значениями характеристик для группы исполнения ДУ с дополнениями и уточнениямив
АЖЯР.673541.017ТУ.
46

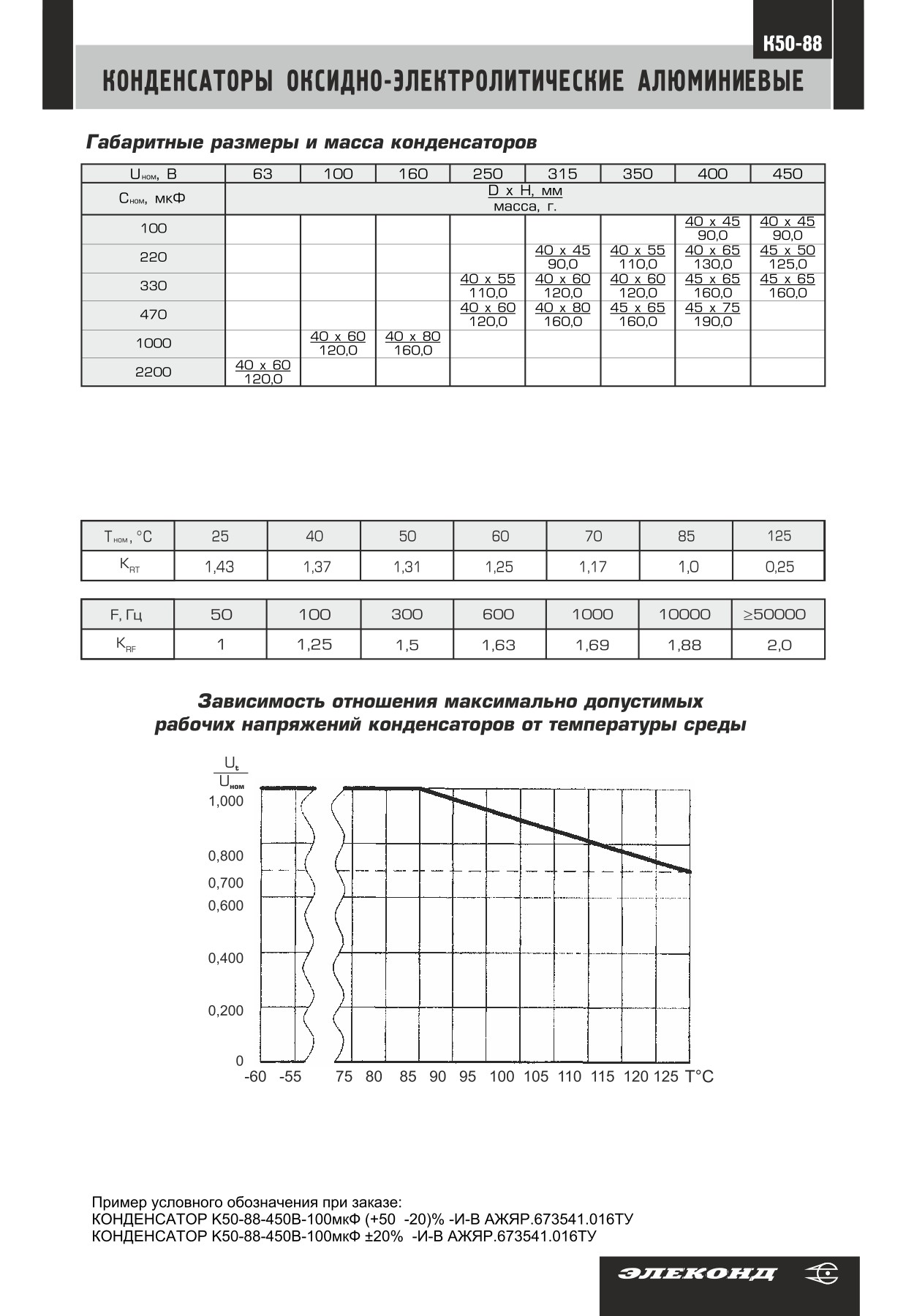

Допустимое значения пульсирующего рабочего тока (I , А) в зависимости от температуры окружающей
R0
среды (Т) °С и частоты (F) Гц вычисляют по формуле I
R0
R
RT
= I х К х К , где I
RF
R
- допустимое значение
пульсирующего рабочего тока при температуре 85°С на частоте 50 Гц;
RT
R
К - коэффициент коррекции I в зависимости от температуры окружающей среды (Т) °С;
RF
R
К - коэффициент коррекции I в зависимости от частоты (F) Гц.
47

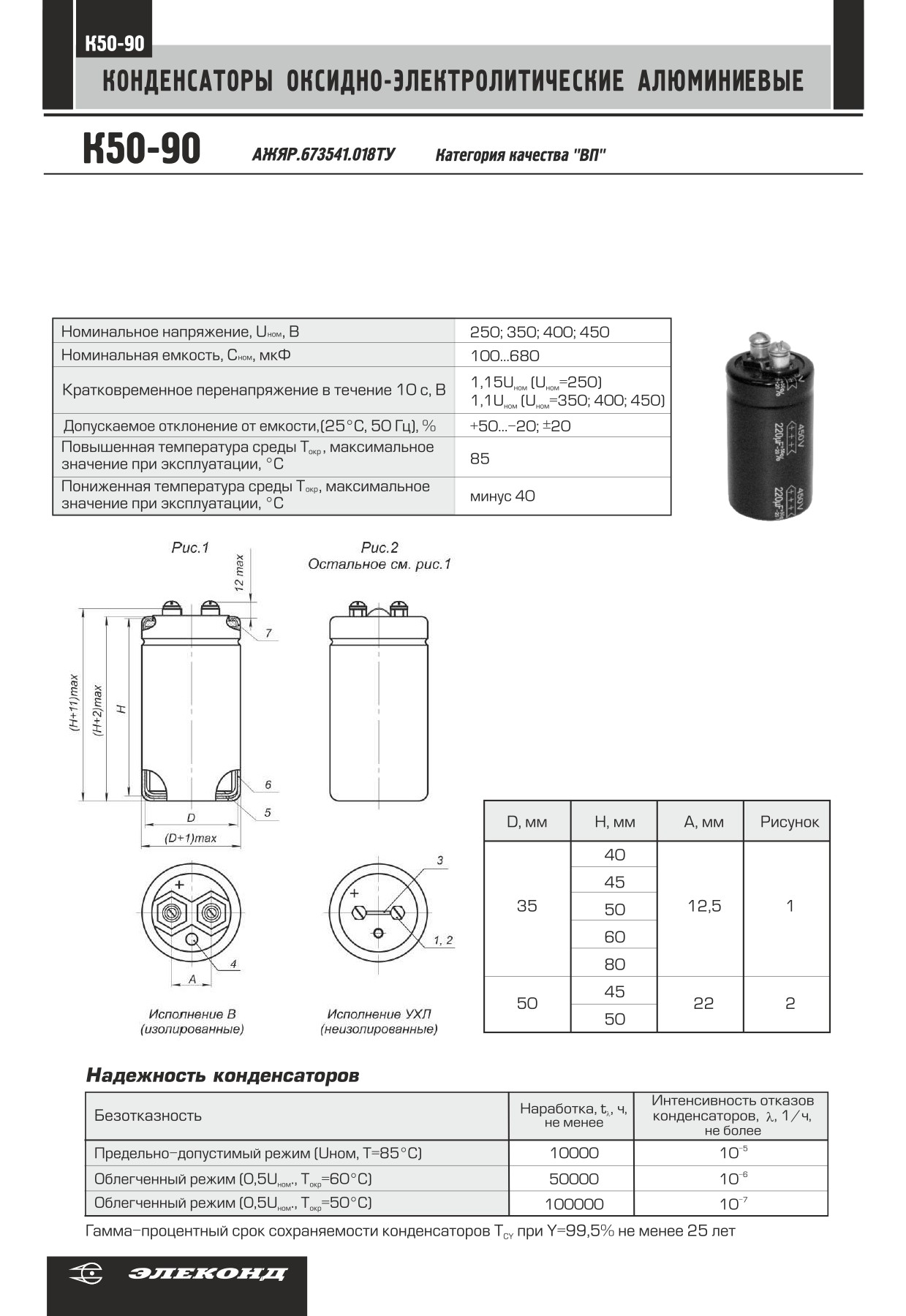

Конденсаторы с радиальными винтовыми выводами.
Полярные, в изолированном и неизолированном корпусе, уплотненной конструкции, с радиальными винтовыми выводами.
Предназначены для работы в цепях постоянного и пульсирующего тока вторичных источников питания и
преобразовательной технике. Конденсаторы изготовляют для внутреннего монтажа с требованиями стойкости к
повышенной влажности воздуха 98% при температурах 25°С и 35°С. Конденсаторы стойкие к воздействию механических и
биологических факторов со значениями характеристик, соответствующих группе унифицированного исполнения
ЗУ ГОСТ РВ 20.39.414.1 с уточнениями в АЖЯР.673541.О18ТУ.
1. Винт ВМ5-6g
2. Шайба 5.65
3. Перемычка для разряда
4. Клапан, обеспечивающий взрывоустойчивость
5. Изоляционная прокладка
6. Покрытие эмалью
7. Изоляционная трубка
48

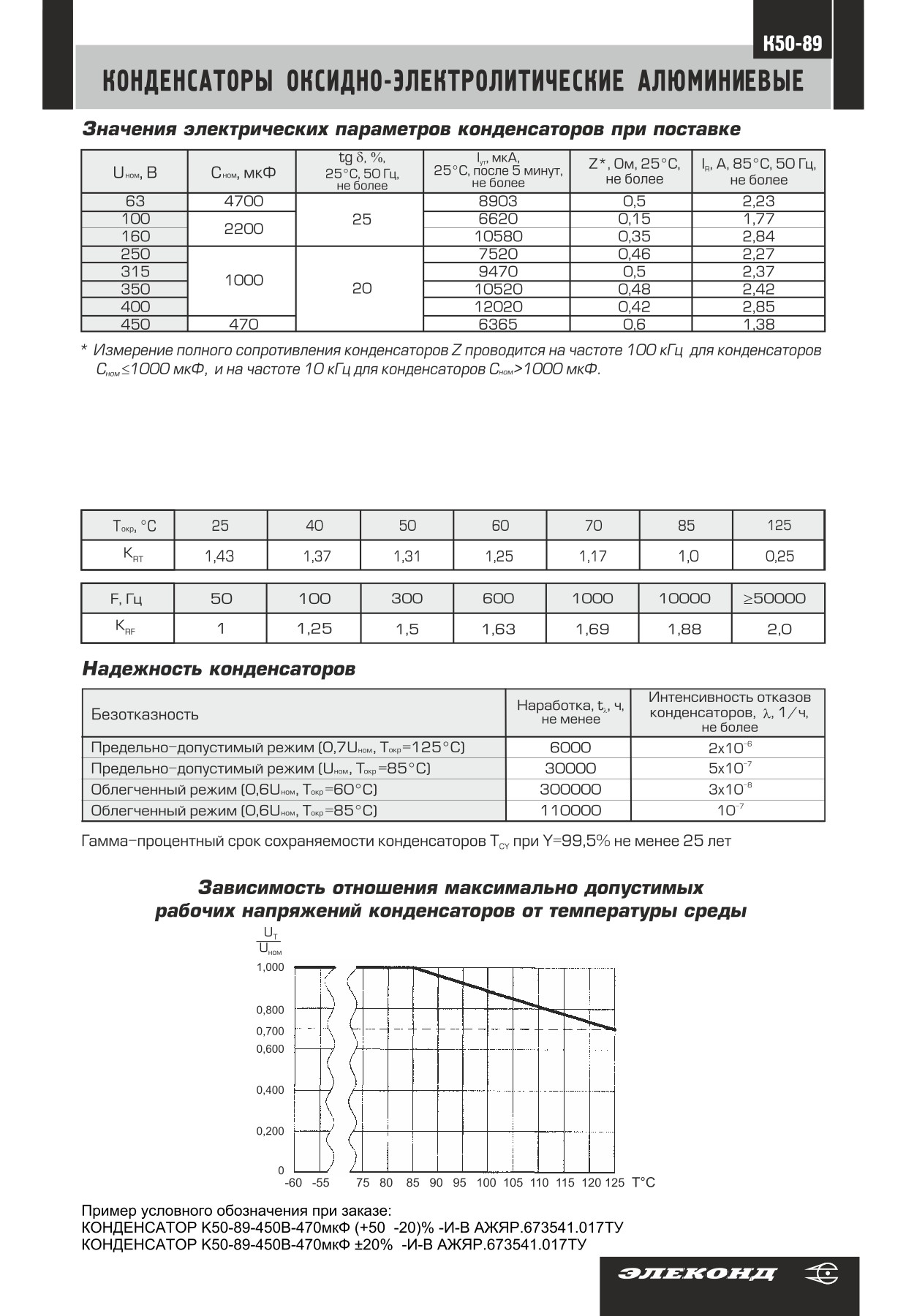

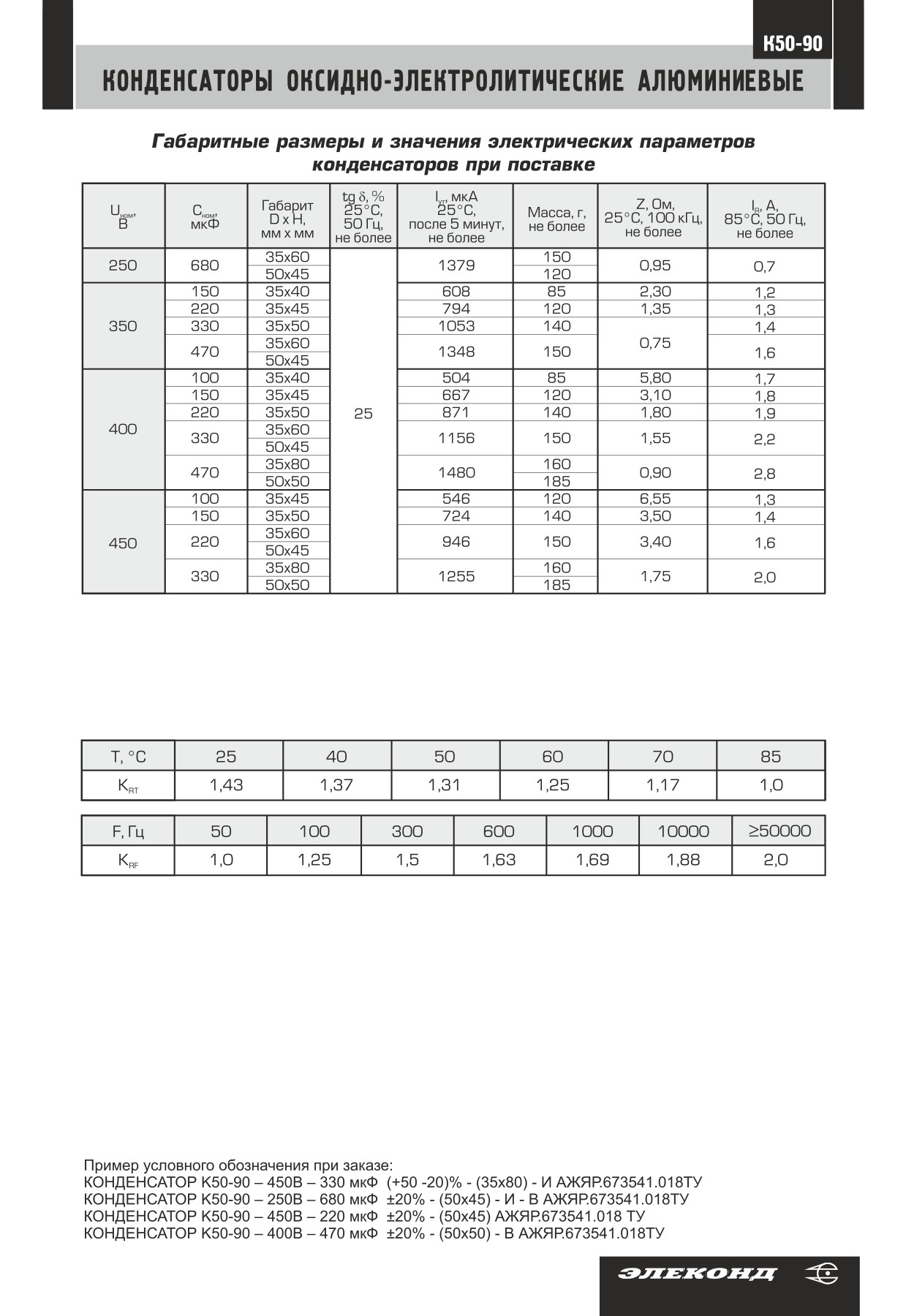

Допустимое значения пульсирующего рабочего тока (I , А) в зависимости от температуры окружающей
R0
среды (Т) °С и частоты (F) Гц вычисляют по формуле I
R0
R
RT
= I х К х К , где I
RF
R
- допустимое значение
пульсирующего рабочего тока при температуре 85°С на частоте 50 Гц;
RT
R
К - коэффициент коррекции I в зависимости от температуры окружающей среды (Т) °С;
RF
К - коэффициент коррекции I в зависимости от частоты (F) Гц.R
49

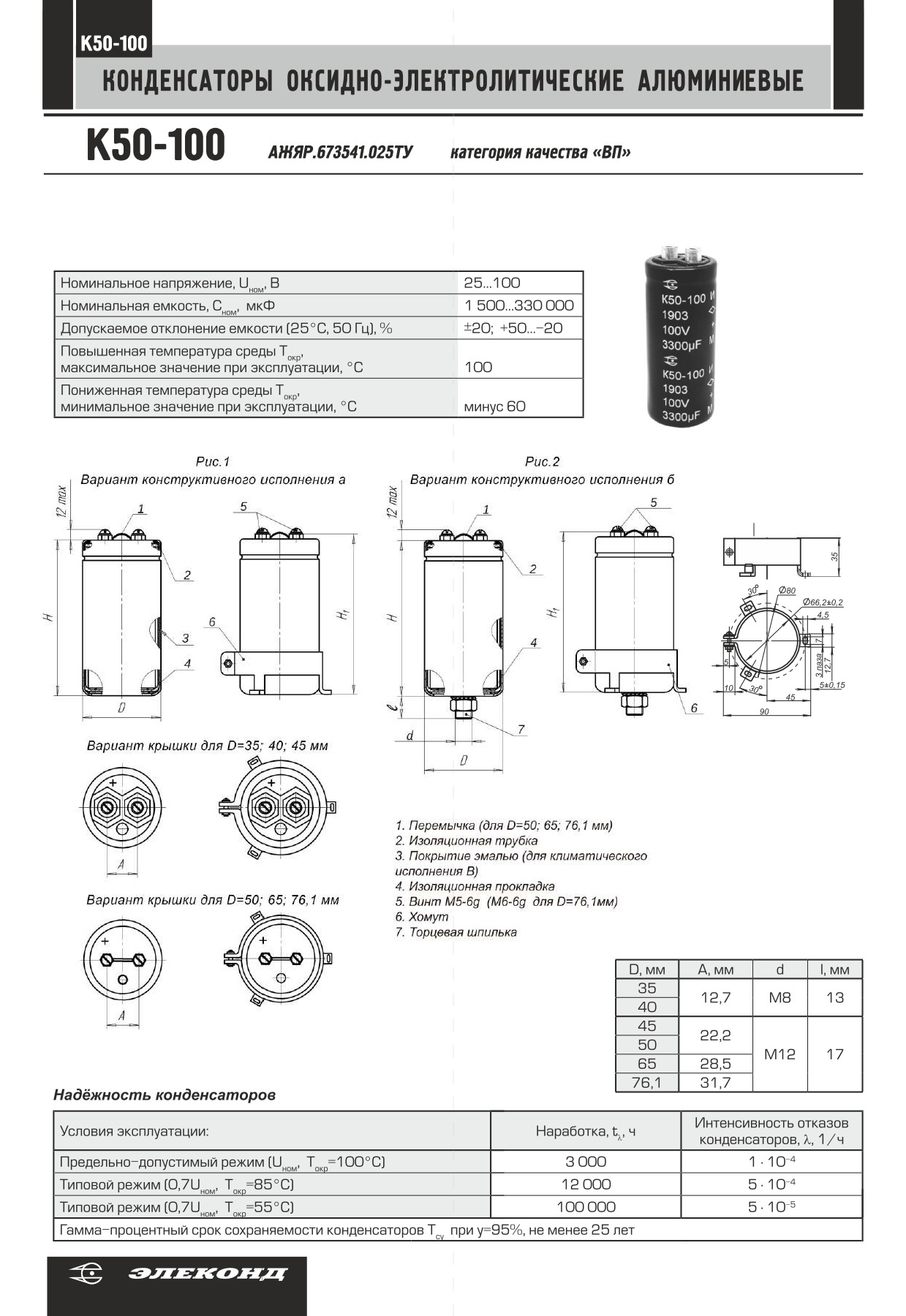

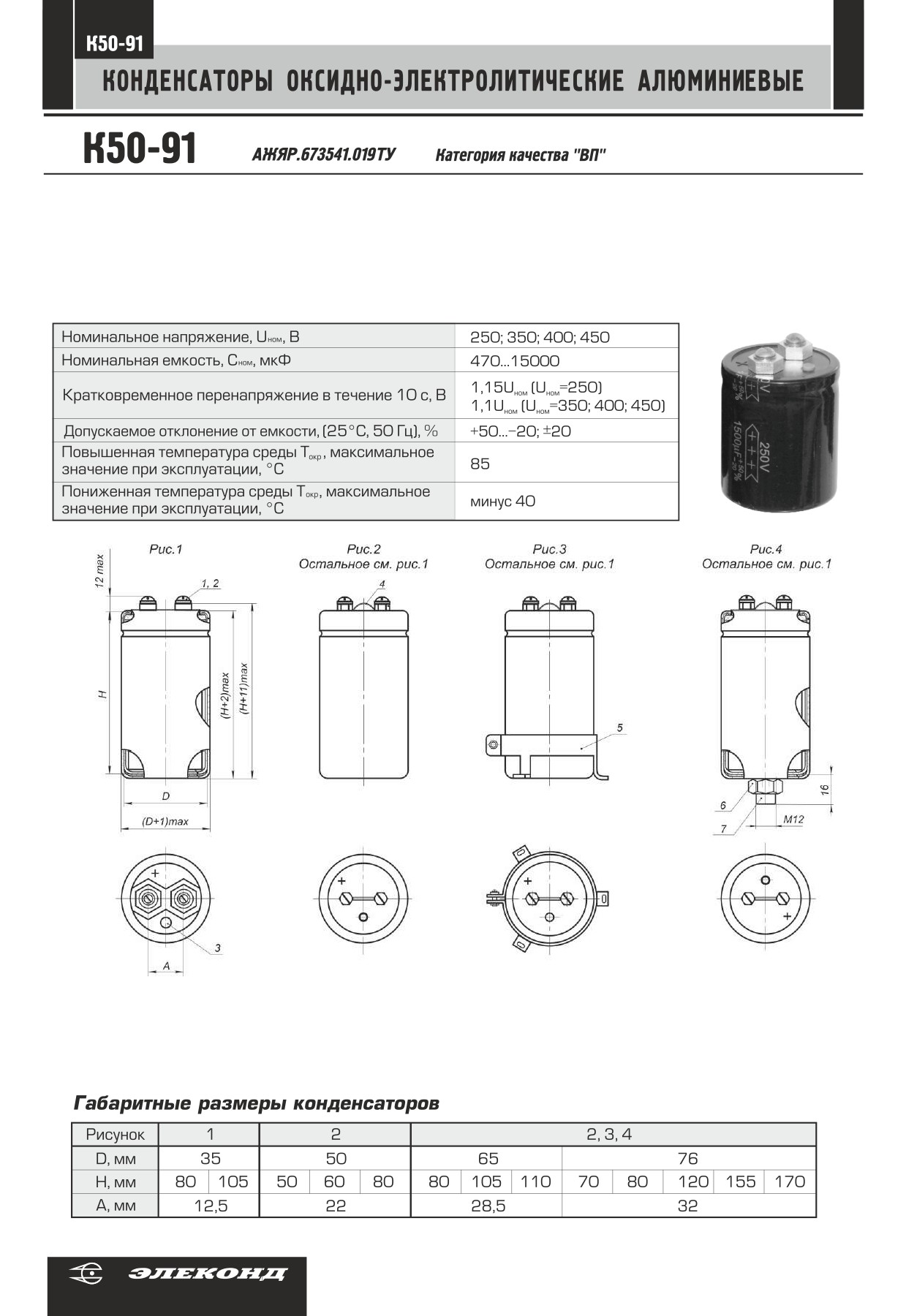

Конденсаторы с радиальными винтовыми выводами.
Полярные, в изолированном и неизолированном корпусе, уплотненной конструкции, с радиальными винтовыми выводами.
Предназначены для работы в цепях постоянного и пульсирующего тока вторичных источников питания и
преобразовательной технике. Конденсаторы изготовляют для внутреннего монтажа с требованиями стойкости к
повышенной влажности воздуха 98% притемпературах 2 5°С и 35°С. Конденсаторы стойкие к воздействию механических и
биологических факторов со значениями характеристик, соответствующих группе унифицированного исполнения ЗУ ГОСТ
РВ 20.39.414.1 суточнениямив АЖЯР.673541.019ТУ.
1 Винт В.М5-6gx8.36.019 ГОСТ 17473-80
2 Шайба 5.65Г 019 ГОСТ 6402-70
3 Клапан, обеспечивающий взрывоустойчивость
4 Перемычка, предназначенная для разряда
5 Хомут
6 Гайка М12-6Н.04.016 ГОСТ 2526-70
7 Торцевая шпилька
50
1
D*
D
4,5
2
3
4
5
5±0,15
10
L*
51

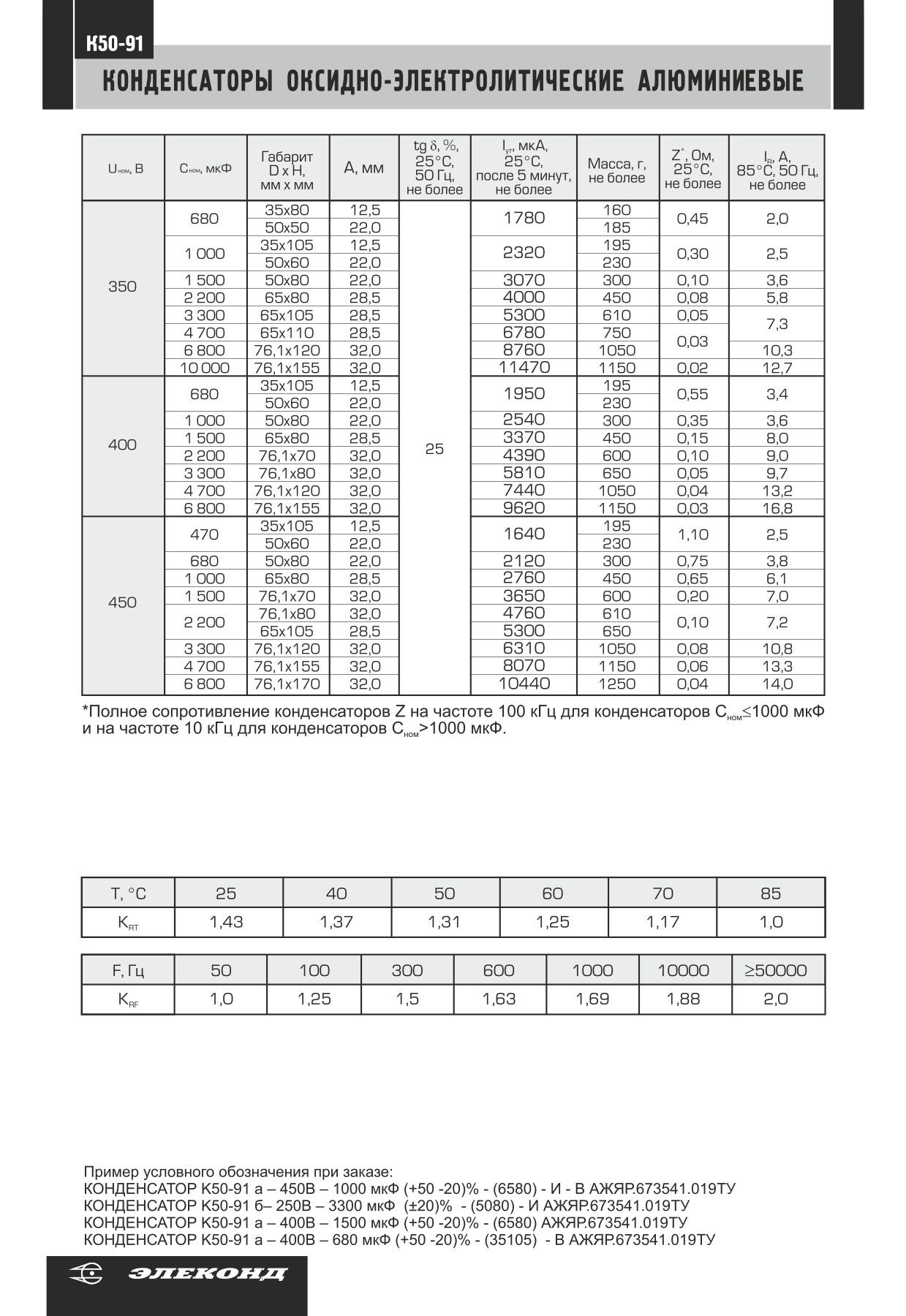

Допустимое значения пульсирующего рабочего тока (I , А) в зависимости от температуры окружающей
R0
среды (Т) °С и частоты (F) Гц вычисляют по формуле I
R0
R
RT
= I х К х К , где I
RF
R
- допустимое значение
пульсирующего рабочего тока при температуре 85°С на частоте 50 Гц;
RT
R
К - коэффициент коррекции I в зависимости от температуры окружающей среды (Т) °С;
RF
К - коэффициент коррекции I в зависимости от частоты (F) Гц.R
52

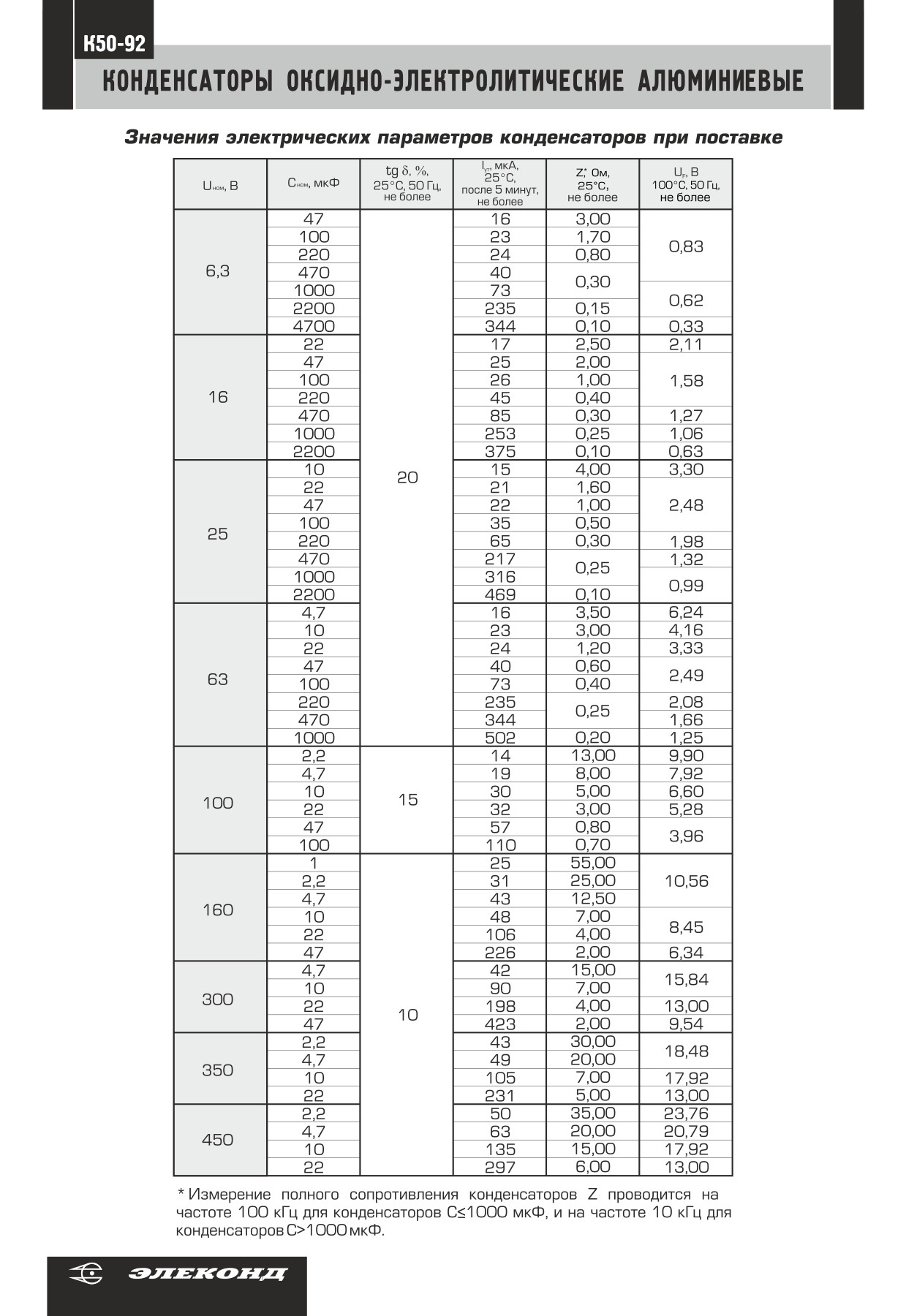

Конденсаторы с аксиальными проволочными выводами.
Предназначены для работы в цепях постоянного и пульсирующего тока, и в импульсных режимах вторичных источников
питания и преобразовательной техники. Конденсаторы изготавливают для внутреннего монтажа с требованиями стойкости
к повышенной влажности воздуха 98% при температурах 25°С и 35°С. Уплотненные. Неизолированные. Конденсаторы
стойкие к воздействию внешних факторов в соответствии с ГОСТ РВ 20.39.414.1 со значениями характеристик для группы
исполнения АДУ с дополнениями и уточнениямив АЖЯР.673541.20ТУ. По всем техническим характеристикам
конденсаторы могут применяться взамен конденсаторов К50-15, К50-29, К50-20, К50-24.
25+5
H
25+5
1
2
2
2
53
54

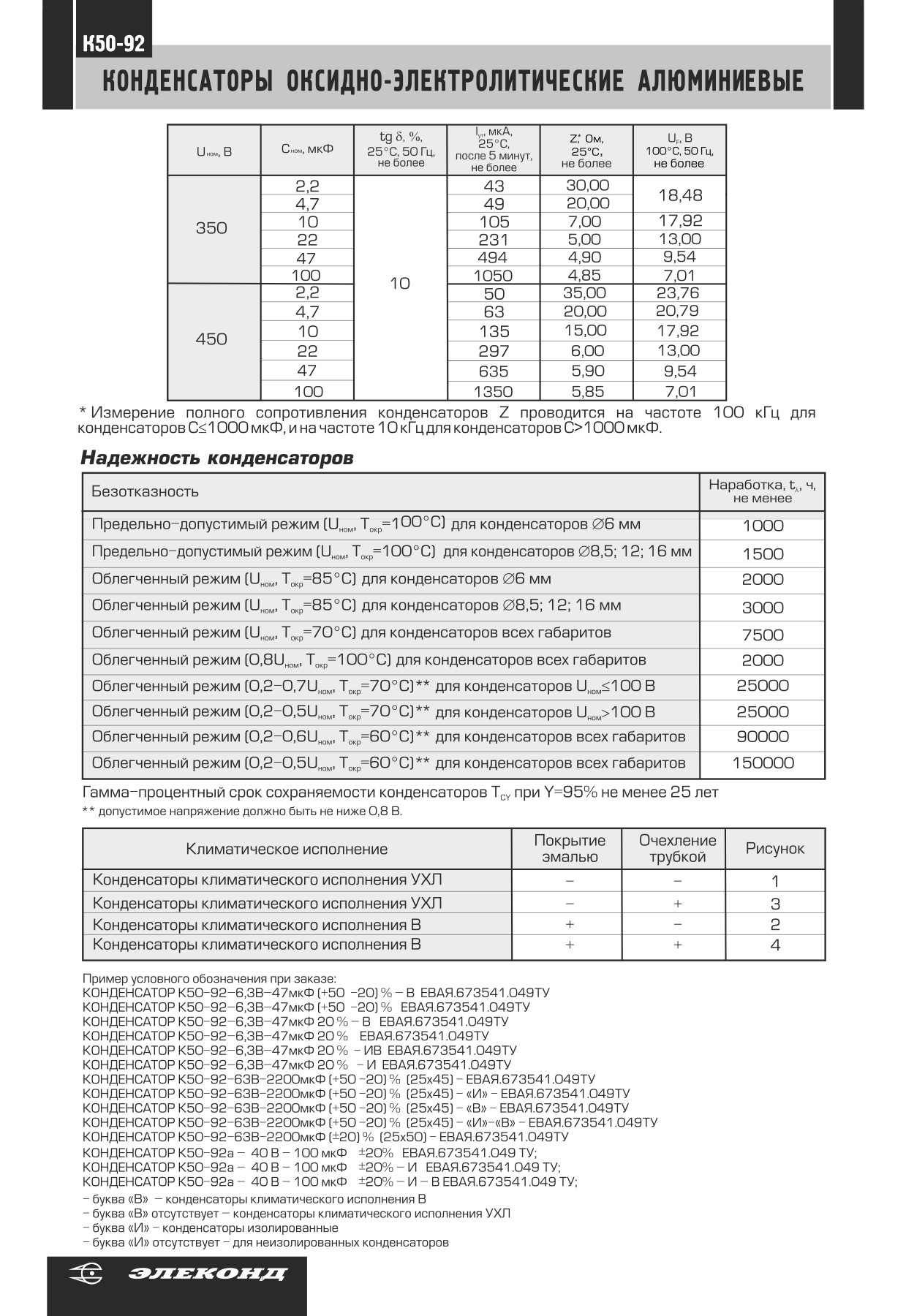

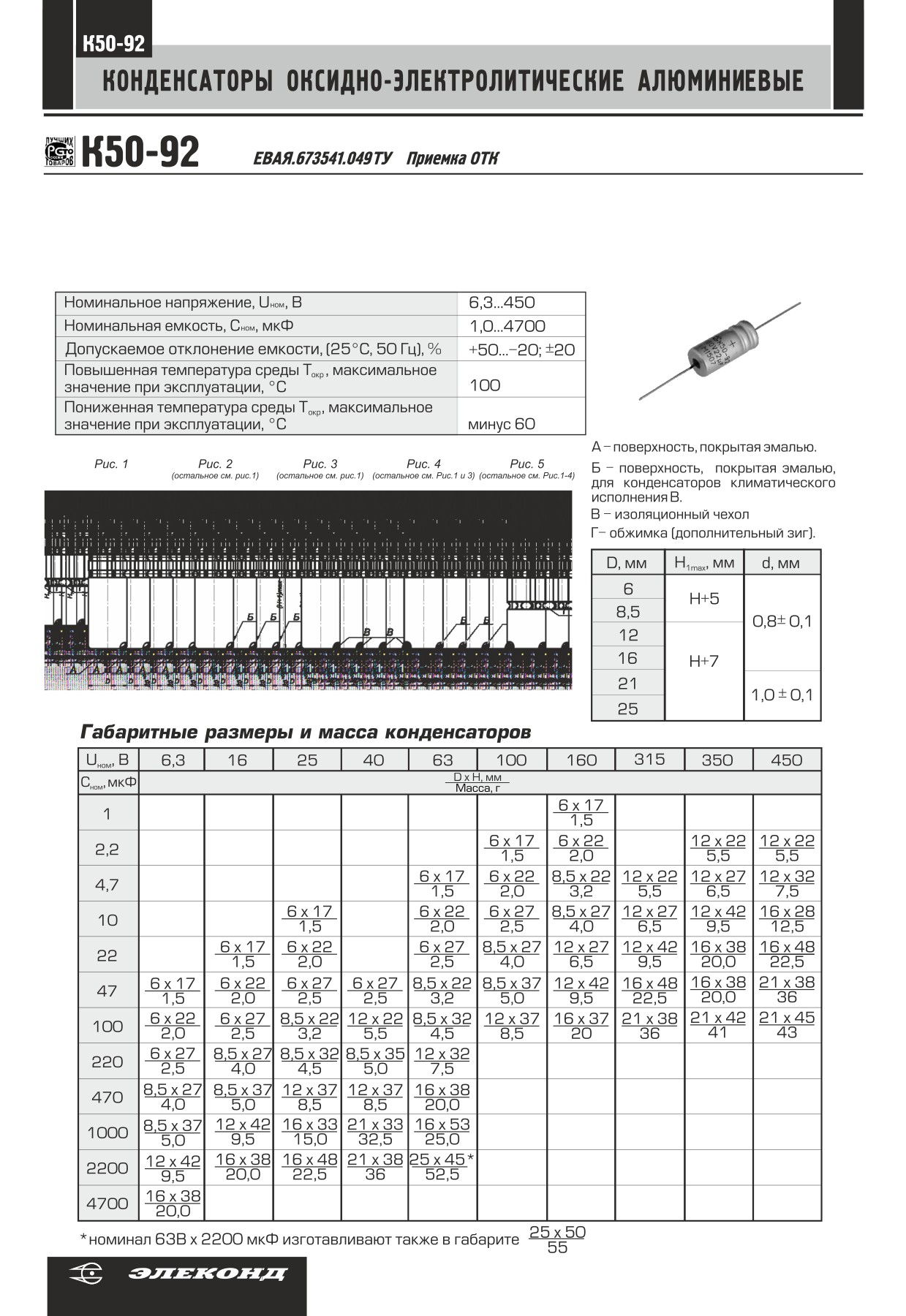

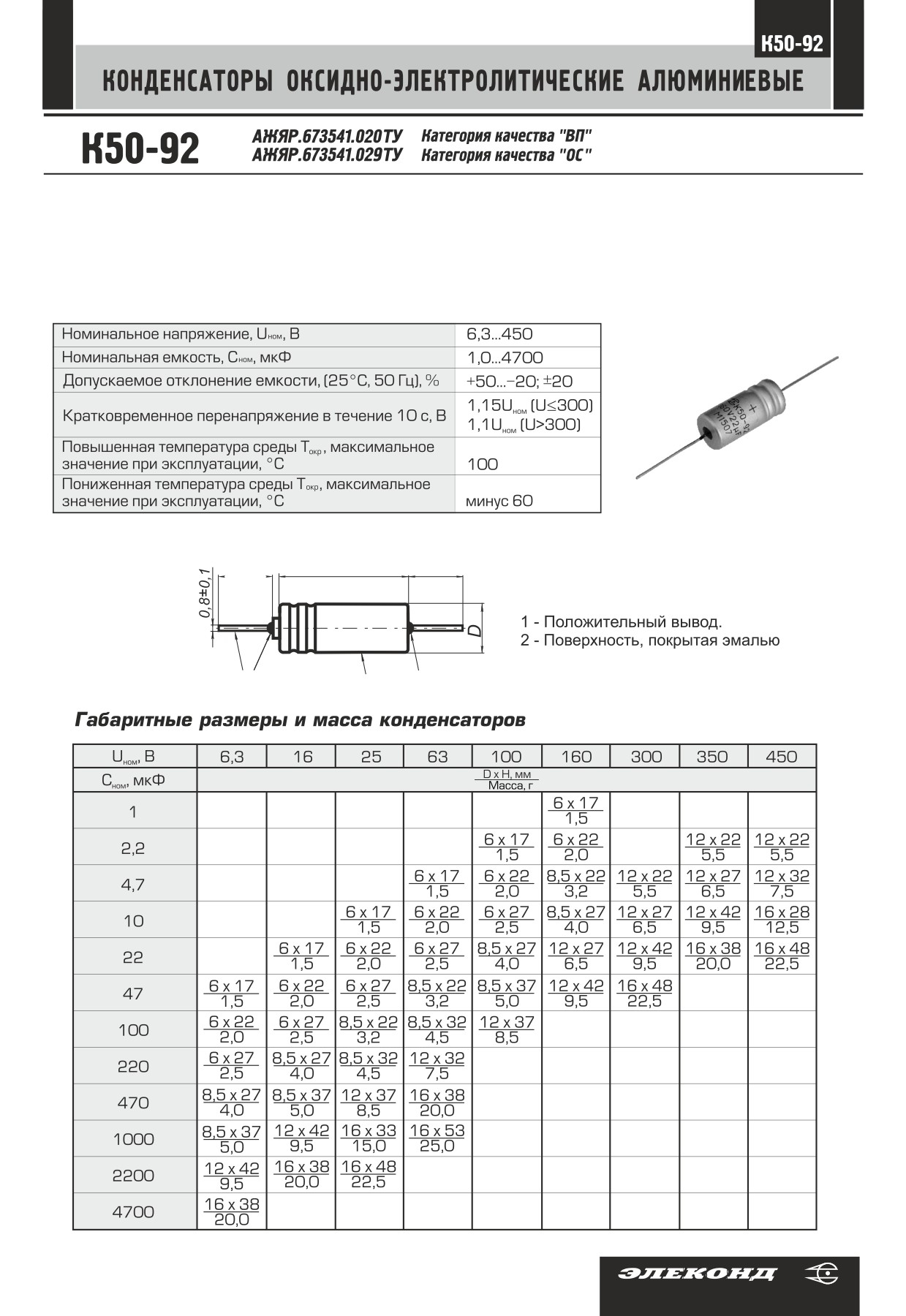

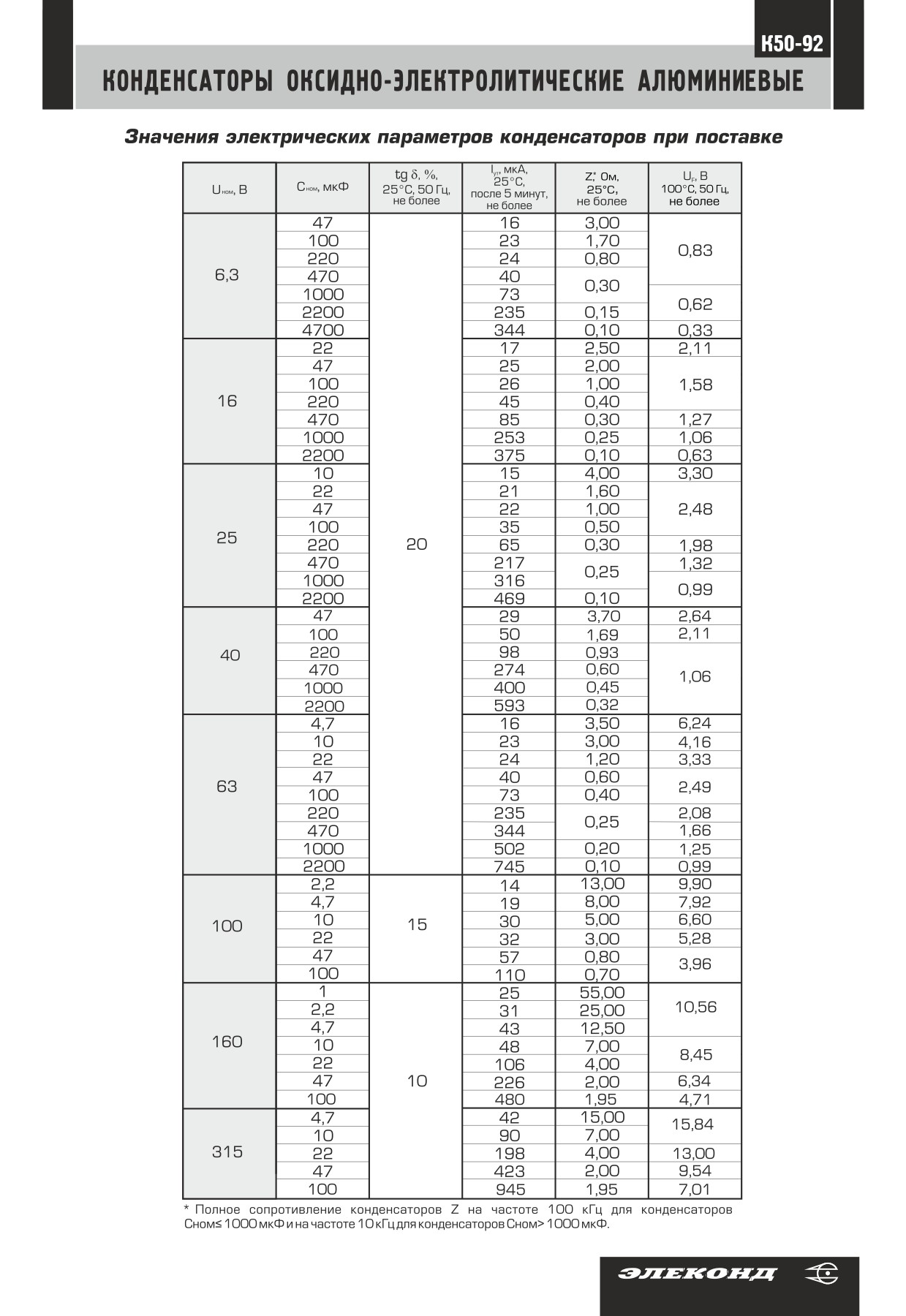

Пример условного обозначения при заказе:
Конденсатор ОС К50-92 ꟷ 6,3 В ꟷ 47 мкФ (+50; -20)% ꟷ АЖЯР.673541.029 ТУ;
Конденсатор ОС К50-92 ꟷ 6,3 В ꟷ 47 мкФ (+50; -20)%ꟷ В ꟷ АЖЯР.673541.029 ТУ;
Конденсатор ОС К50-92 ꟷ 6,3 В ꟷ 47 мкФ ±20% ꟷ АЖЯР.673541.029 ТУ;
Конденсатор ОС К50-92 ꟷ 6,3 В ꟷ 47 мкФ ±20% ꟷ В ꟷ АЖЯР.673541.029 ТУ;
Конденсатор К50-92 ꟷ 6,3 В ꟷ 47 мкФ (+50; -20)% ꟷ АЖЯР.673541.020 ТУ;
Конденсатор К50-92 ꟷ 6,3 В ꟷ 47 мкФ (+50; -20)%ꟷ В ꟷ АЖЯР.673541.020 ТУ;
Конденсатор К50-92 ꟷ 6,3 В ꟷ 47 мкФ ±20% ꟷ АЖЯР.673541.020 ТУ;
Конденсатор К50-92 ꟷ 6,3 В ꟷ 47 мкФ ±20% ꟷ В ꟷ АЖЯР.673541.020 ТУ;

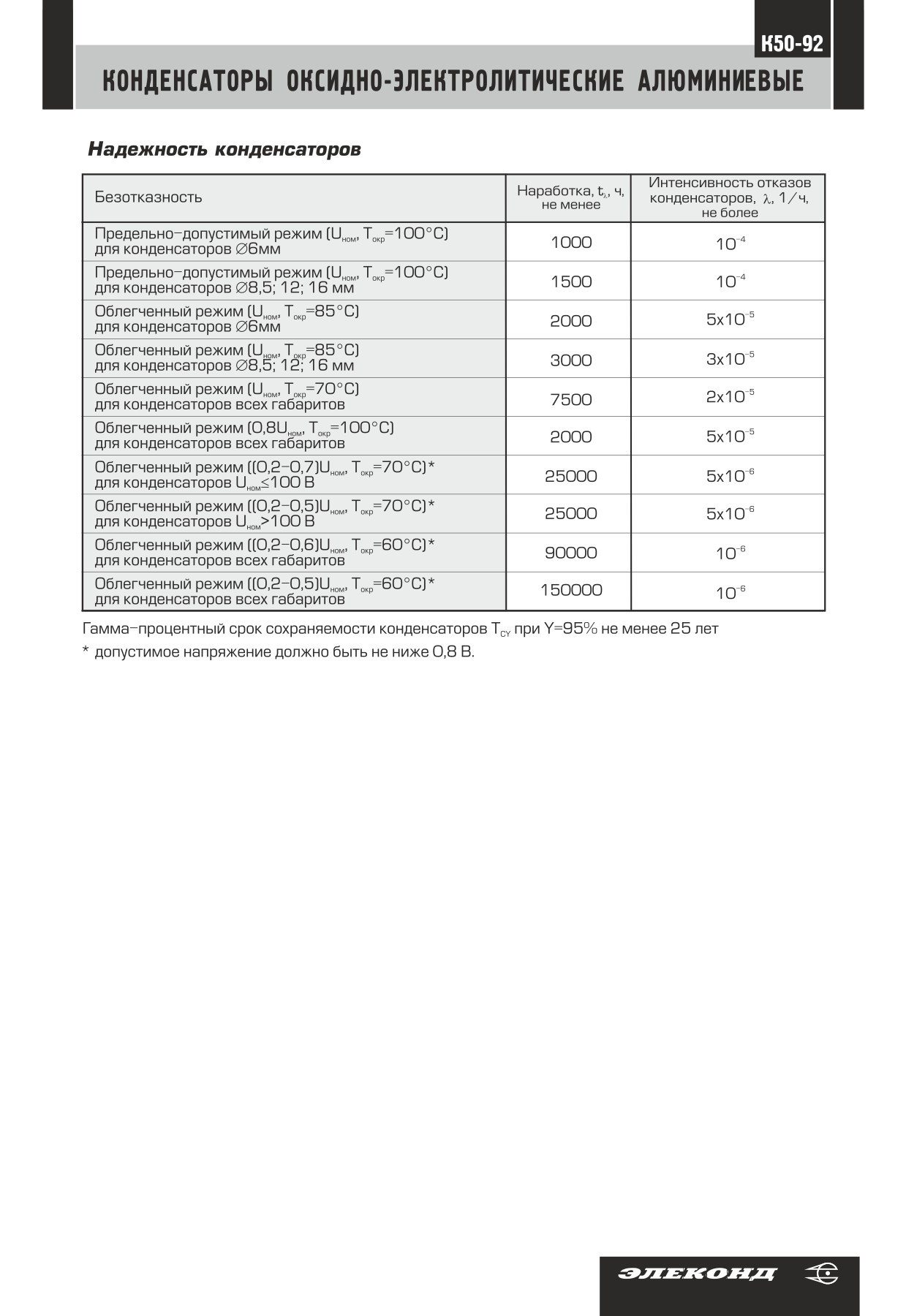

55
Конденсаторы с аксиальными проволочными выводами.
Предназначены для работы в цепях постоянного и пульсирующего тока, и в импульсных режимах вторичных источников
питания и преобразовательной технике. Конденсаторы изготавливают в климатическом исполнении В и УХЛ. Уплотненные.
Неизолированные и изолированные. По всем техническим характеристикам конденсаторы могут применяться взамен
конденсаторов К50-15, К50-20, К50-24, К50-29, К50-76, а так же зарубежных аналогов, таких как: 138 АМL, 118 АНТ,
119АНТ фирм Vishay, ВС components и др.
56
57
58

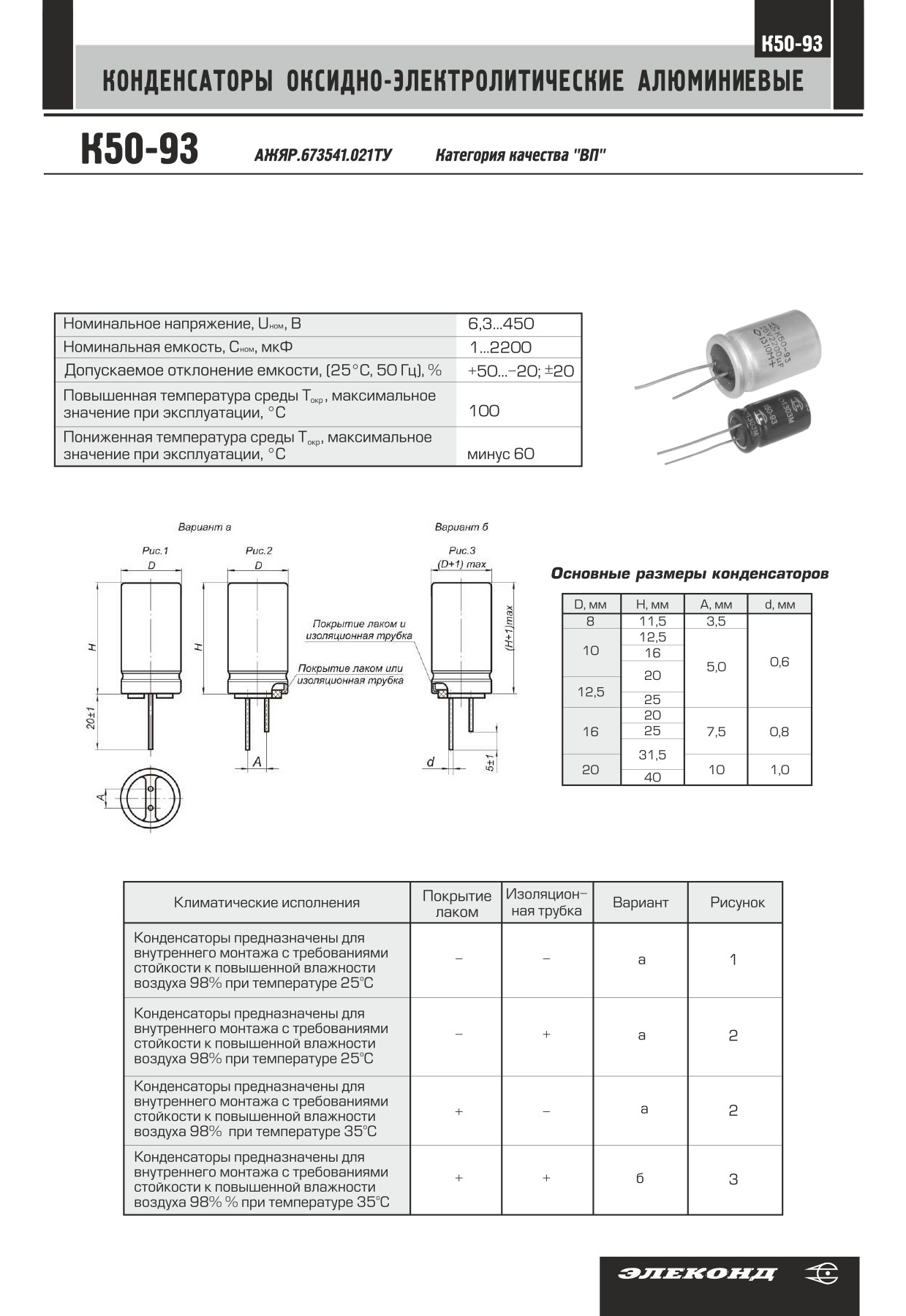

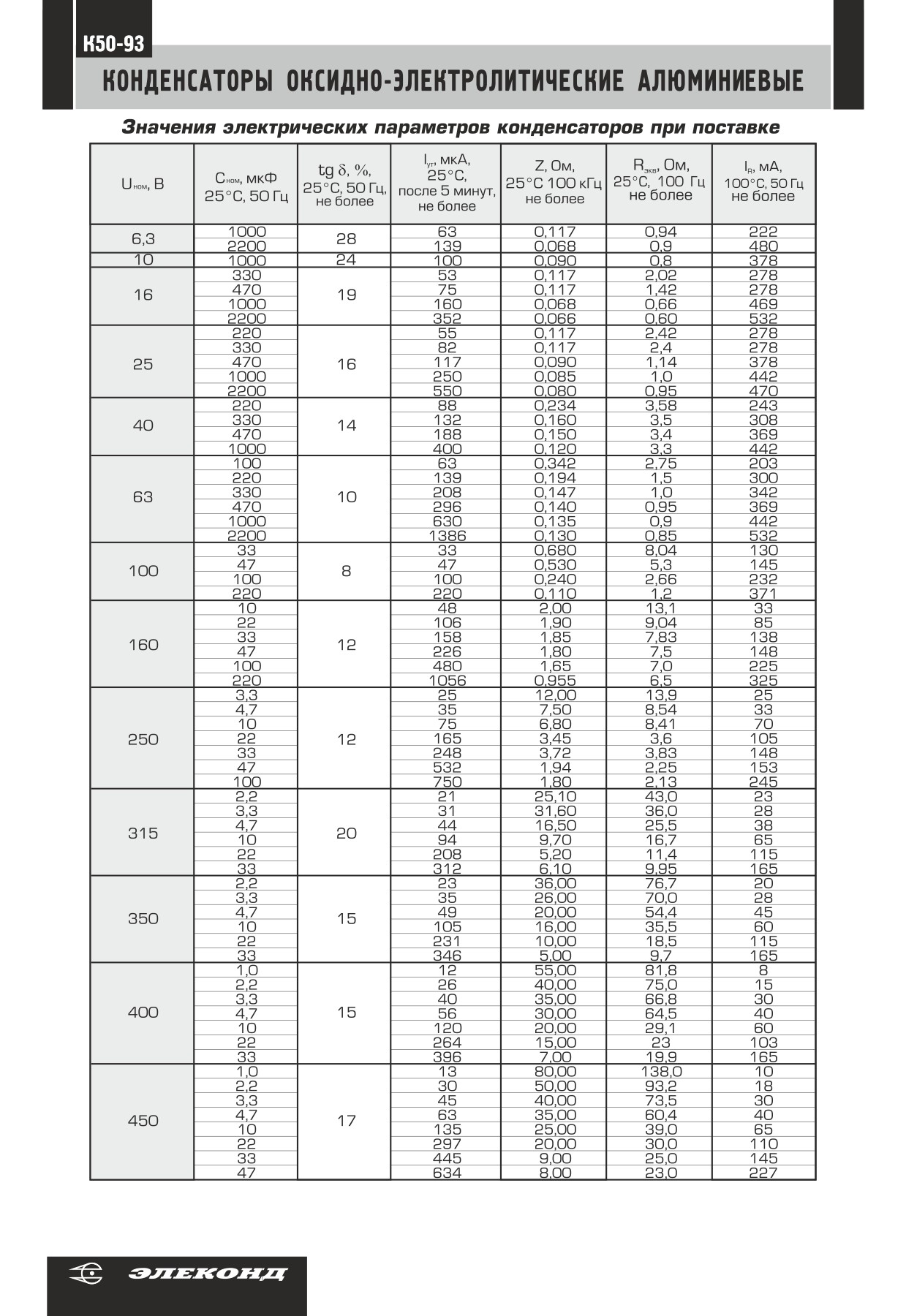

Полярные конденсаторы постоянной емкости с радиальными проволочными выводами. Имеют высокий удельный заряд,
уменьшенные габаритные размеры и вес, по сравнению с отечественными аналогами, низкие значения ЭПС.
Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при
температурах 25°С и 35°С, для работы в цепях постоянного и пульсирующего тока РЭА. Конденсаторы изготавливаются в
климатическом исполнении УХЛ и В. Изолированные и неизолированные.
59
60

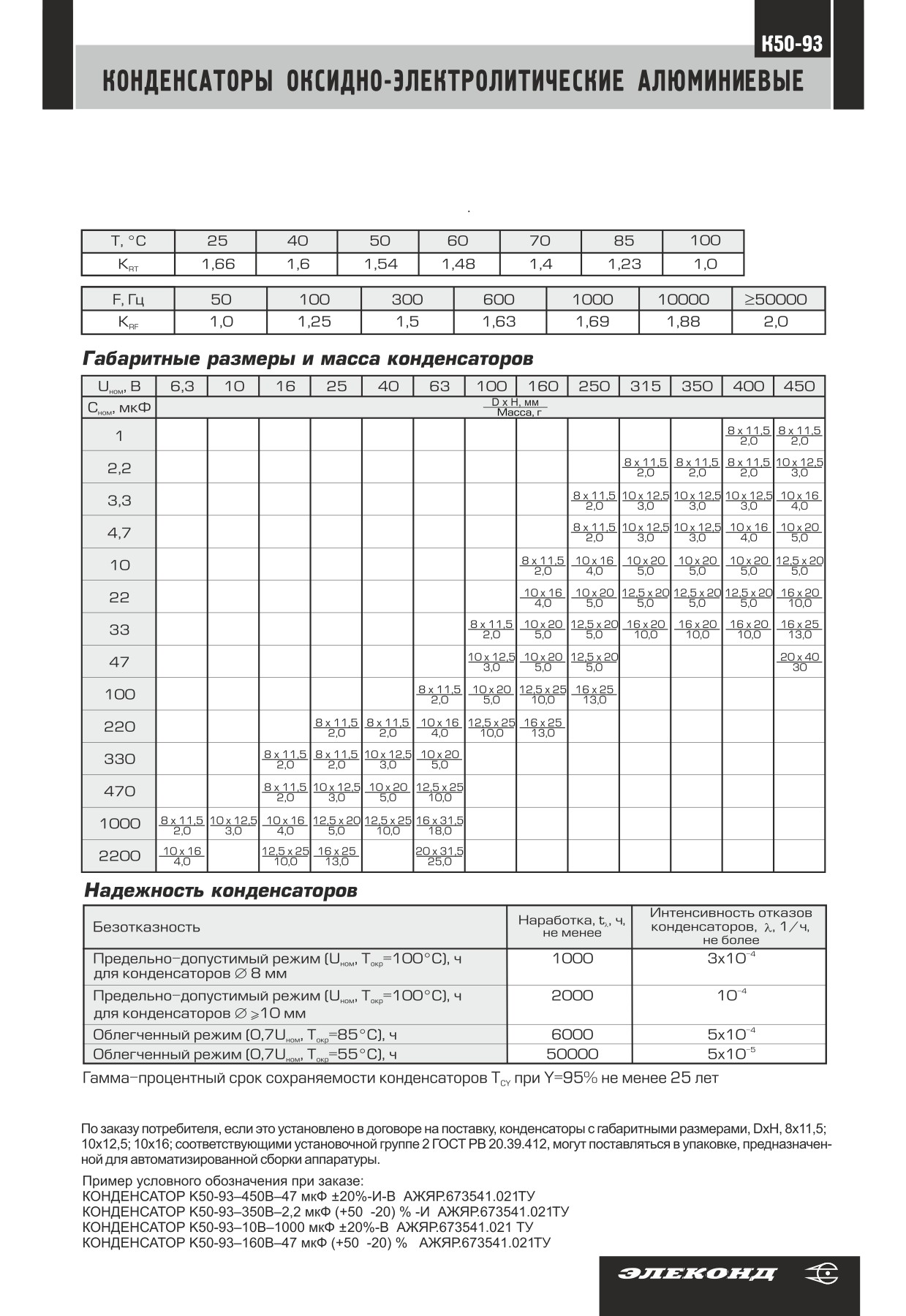

Допустимое значения пульсирующего рабочего тока (I , А) в зависимости от температуры окружающей
R0
среды (Т) °С и частоты (F) Гц вычисляют по формуле I
R0
R
RT
= I х К х К , где I
RF
R
- допустимое значение
пульсирующего рабочего тока при температуре 100°С на частоте 50 Гц;
RT
R
К - коэффициент коррекции I в зависимости от температуры окружающей среды (Т) °С;
RF
R
К - коэффициент коррекции I в зависимости от частоты (F) Гц.
61

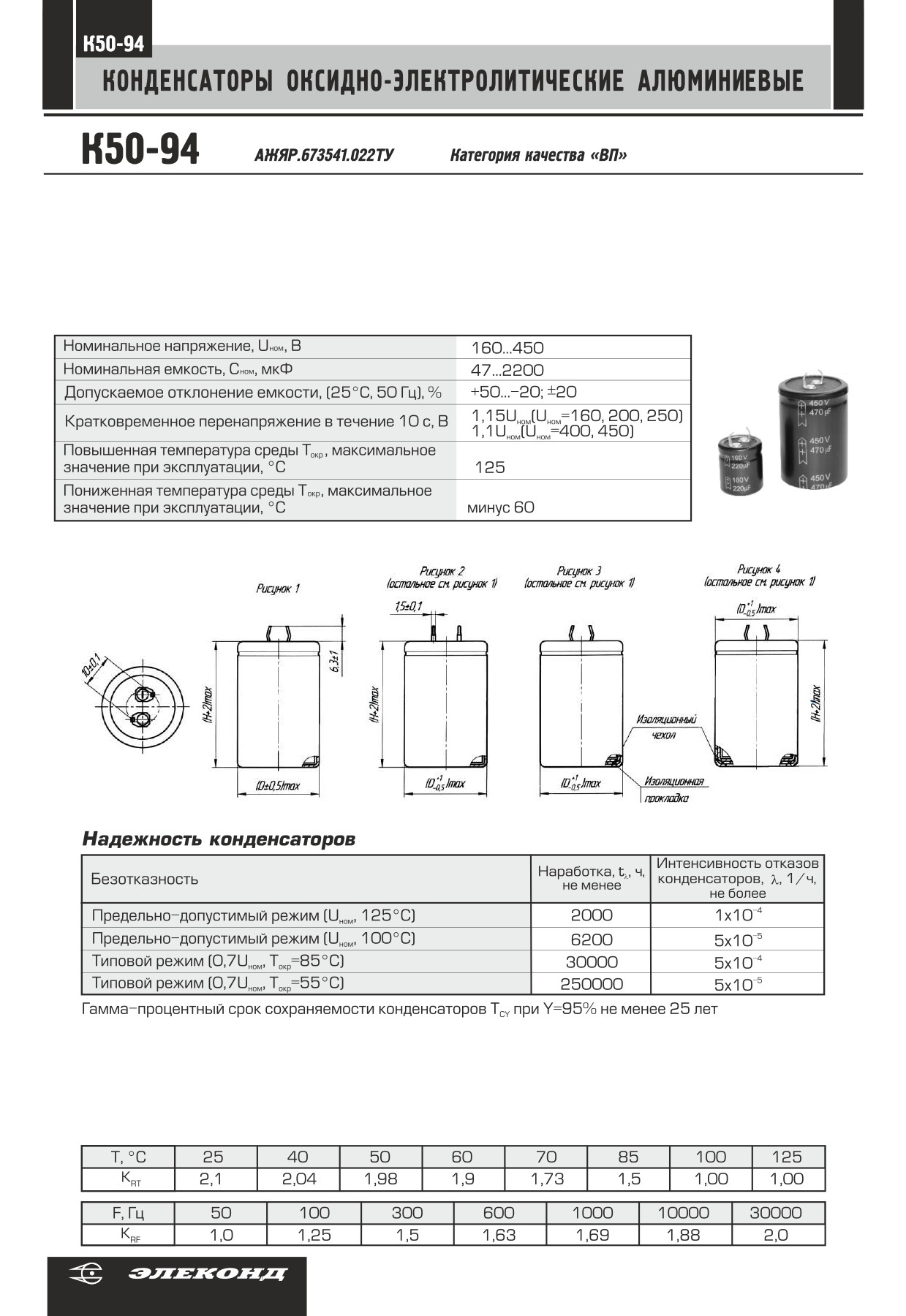

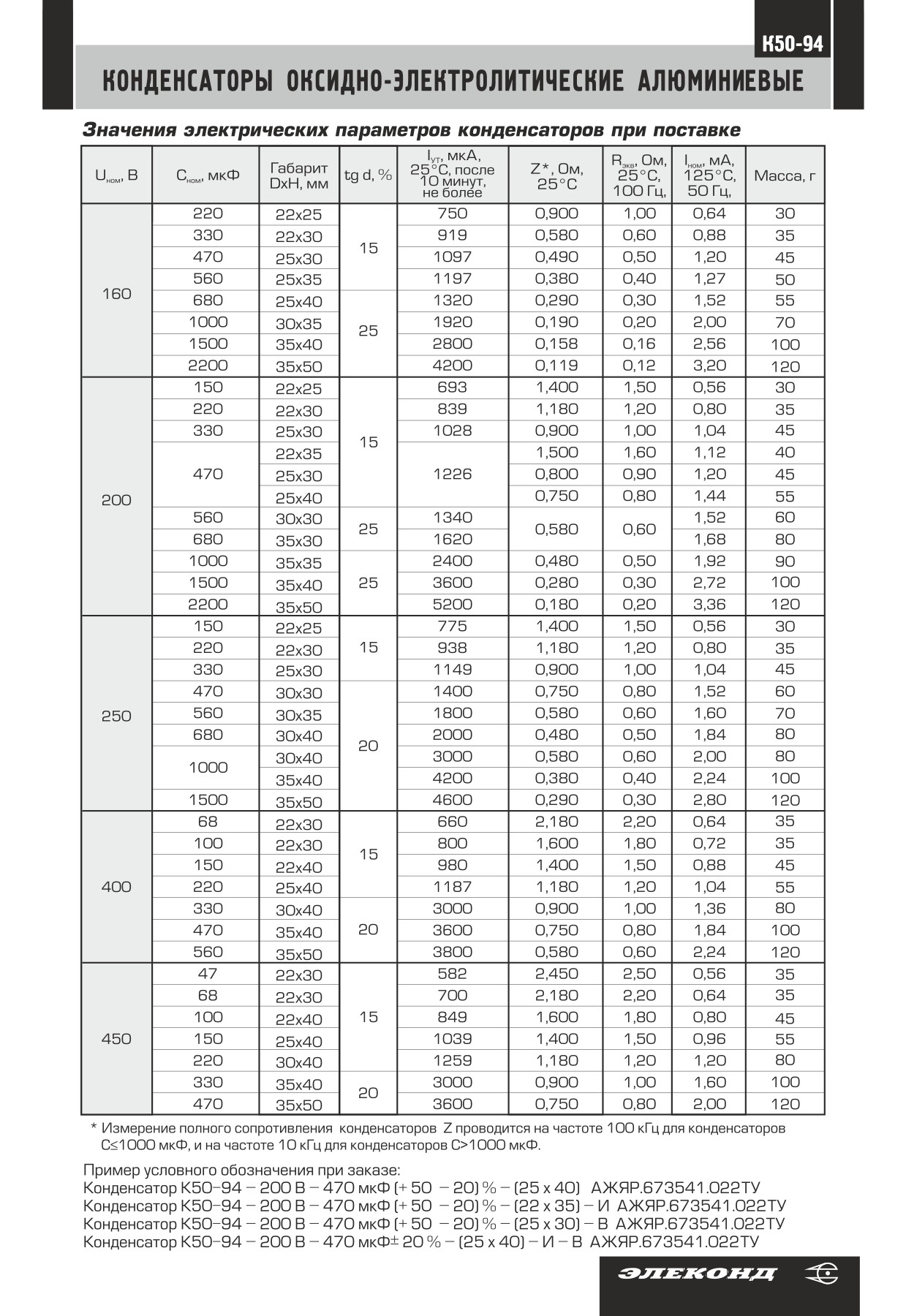

Малогабаритные алюминиевые оксидно-электролитические конденсаторы с самофиксирующимися выводами.
Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при
температурах 25 и 35 °С. Уплотненные. Изолированные и неизолированные, с самофиксирующимися радиальными
выводами. Конденсаторы стойкие к воздействию механических, климатических и биологических факторов, со значениями
характеристик, соответствующих группе унифицированного исполнения 4У ГОСТ РВ 20.39.414.1 с уточнениями в
АЖЯР.673541.022ТУ. Конденсаторы К50-94, в сопоставимых номиналах, обеспечивают импортозамещение
зарубежных высоковольтных малогабаритных алюминиевых конденсаторов с самофиксирующимися выводами.
Допустимое значения пульсирующего рабочего тока (I, А) в зависимости от температуры окружающей
среды (Т) °С и частоты (F) Гц вычисляют по формуле I = I
НОМ
RT
х К х К , где I
RF
НОМ
- допустимое значение
пульсирующего рабочего тока при температуре 125°С на частоте 50 Гц;
RT
НОМ
К - коэффициент коррекции I в зависимости от температуры окружающей среды (Т) °С;
RF
НОМ
К - коэффициент коррекции I в зависимости от частоты (F) Гц.
62
63

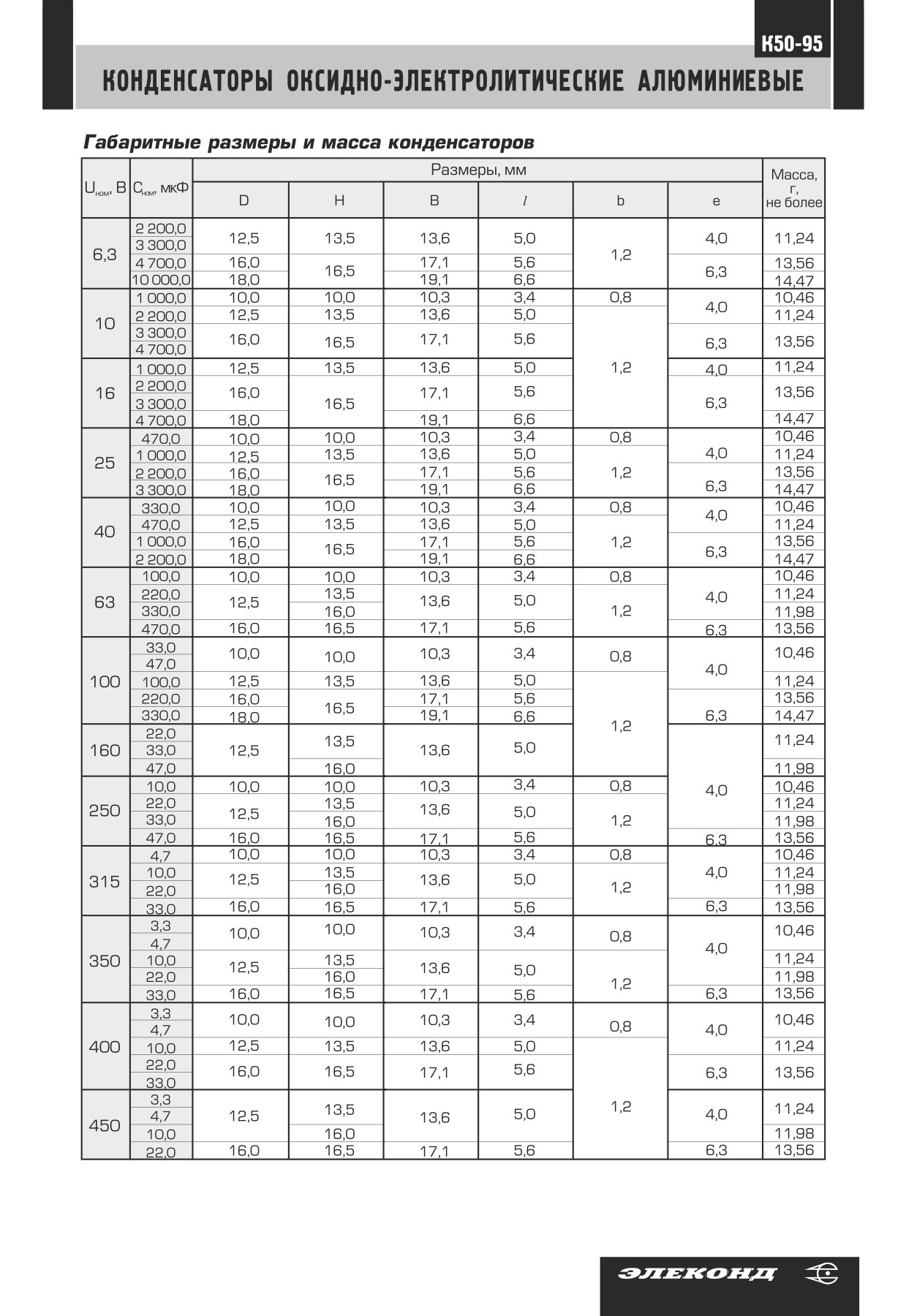

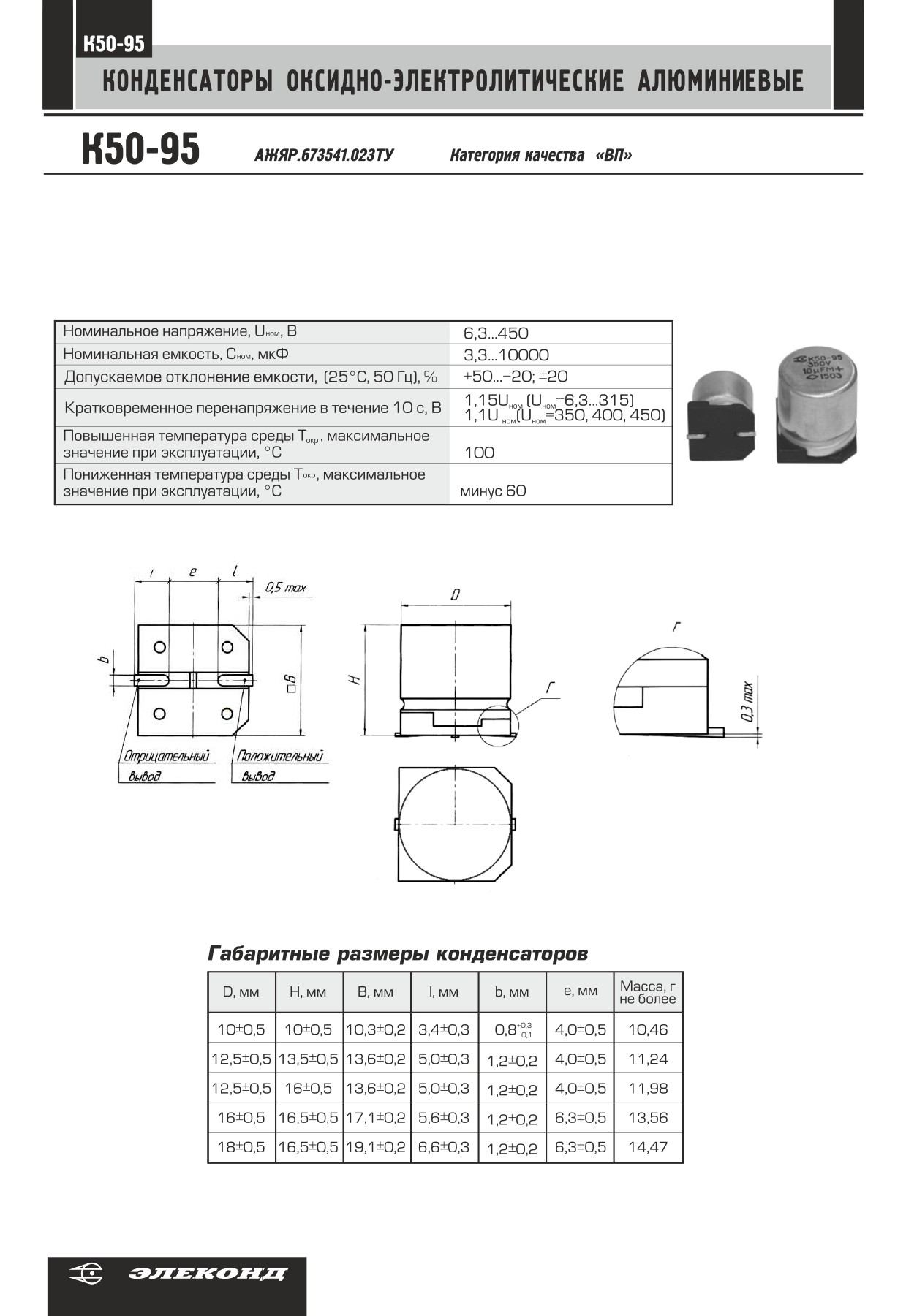

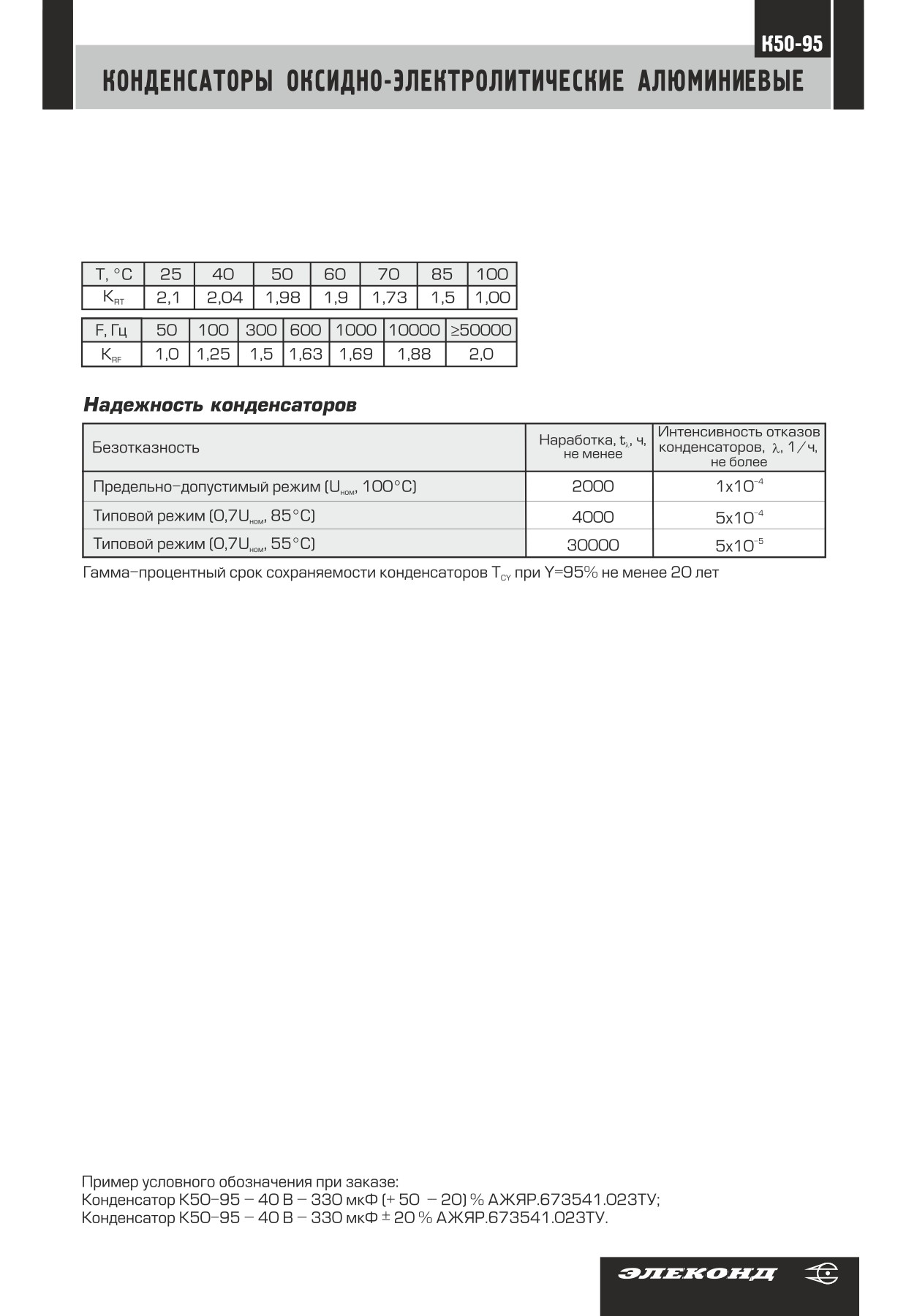

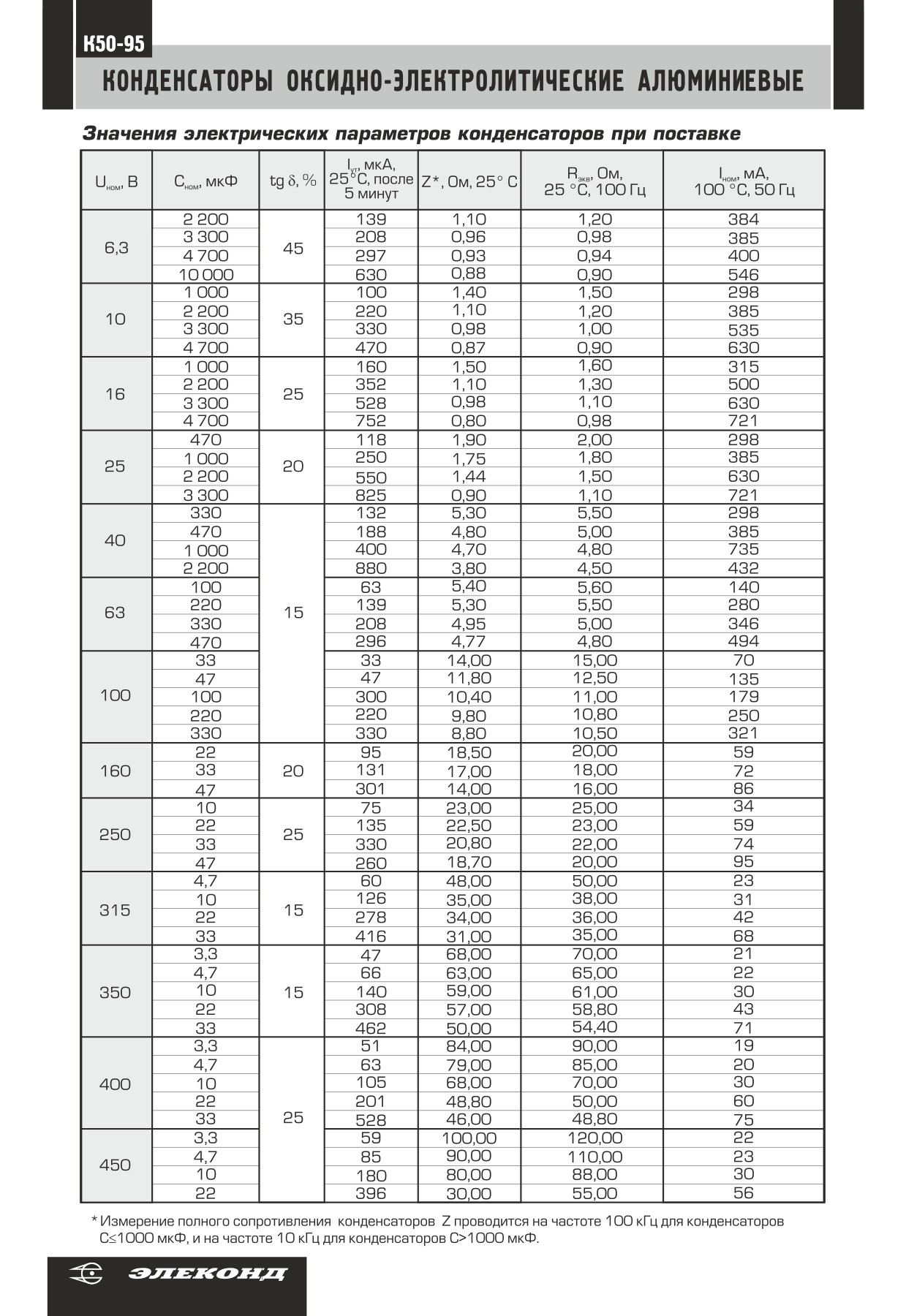

Полярные, постоянной емкости, чип-исполнения. Предназначены для внутреннего монтажа с требованиями стойкости к
повышенной влажности воздуха 98% при температуре 25°С. Уплотненные. Неизолированные. Конденсаторы стойкие к
воздействию механических, климатических и биологических факторов, со значением исполнения 4У ГОСТ РВ 20.39.414.1
с уточнениями в АЖЯР.673541. 023ТУ. Конденсаторы К50-95, в сопоставимых номиналах, обеспечивают
импортозамещение зарубежных алюминиевых конденсаторов вертикальной чип- конструкции для поверхностного
монтажа.
64
65
66
Допустимое значения пульсирующего рабочего тока (I , А) в зависимости от температуры окружающей
R0
среды (Т) °С и частоты (F) Гц вычисляют по формуле I
R0
R
RT
= I х К х К , где I
RF
R
- допустимое значение
пульсирующего рабочего тока при температуре 100°С на частоте 50 Гц;
RT
R
К - коэффициент коррекции I в зависимости от температуры окружающей среды (Т) °С;
RF
R
К - коэффициент коррекции I в зависимости от частоты (F) Гц.
По заказу потребителя, если это установлено в договоре на поставку, конденсаторы с габаритными размерами, D?H,
мм?мм, 10?10; 12,5?13,5; 12,5?16; 16?16,5; 18?16,5, соответствующими установочной группе 6 ГОСТ РВ 20.39.412,
могут поставляться в упаковке, предназначенной для автоматизированной сборки аппаратуры.
67

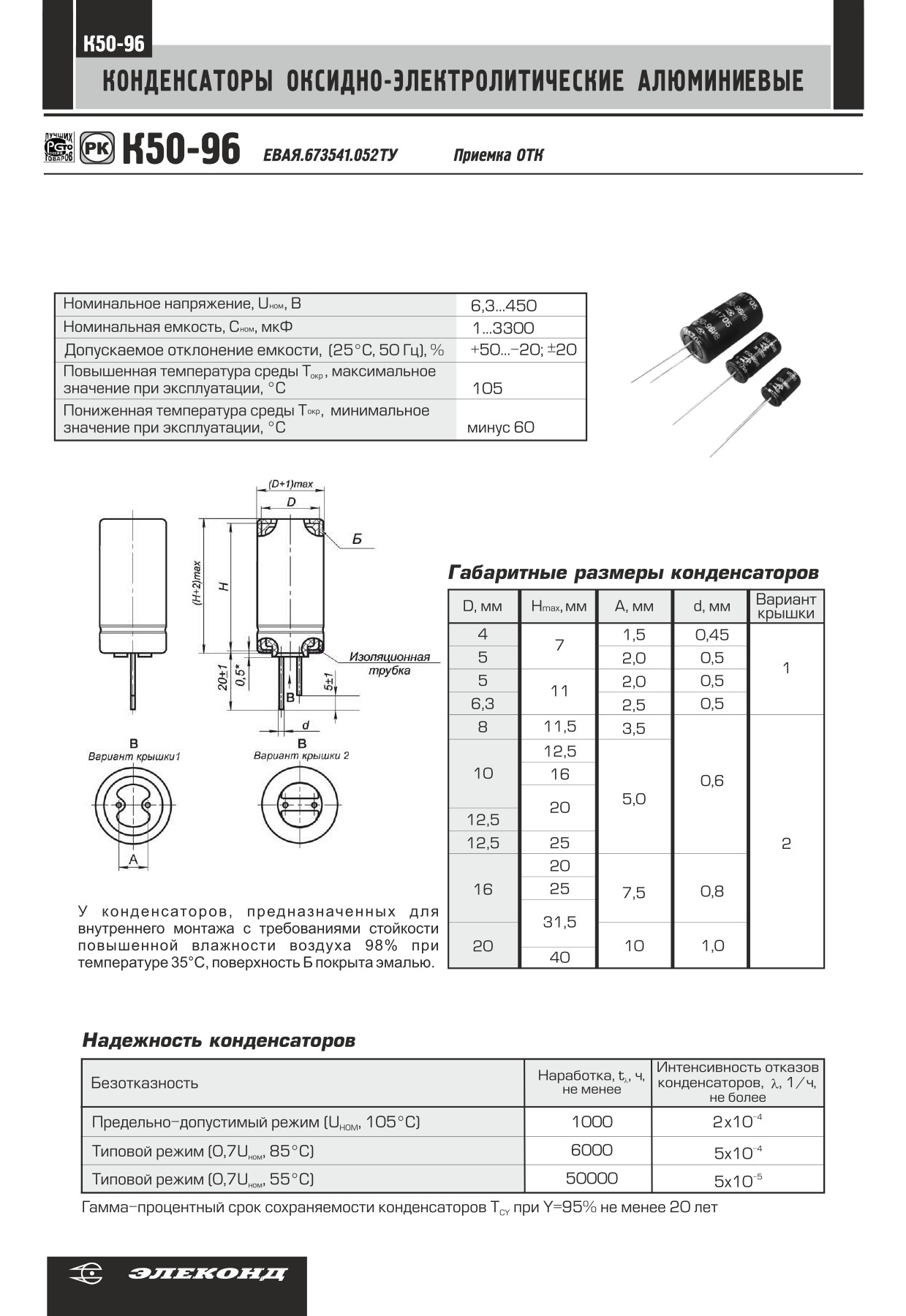

Малогабаритные конденсаторы с радиальными проволочными выводами. Имеют высокий удельный заряд, уменьшенные
габаритные размеры и вес, по сравнению с отечественными аналогами, низкие значения ЭПС.
Полярные, постоянной емкости, уплотненные в изолированном корпусе. Конденсаторы предназначены для накопления и
хранения энергии, сглаживания пульсаций постоянного и переменного токов, фильтрации напряжения постоянного тока от
пульсирующего.

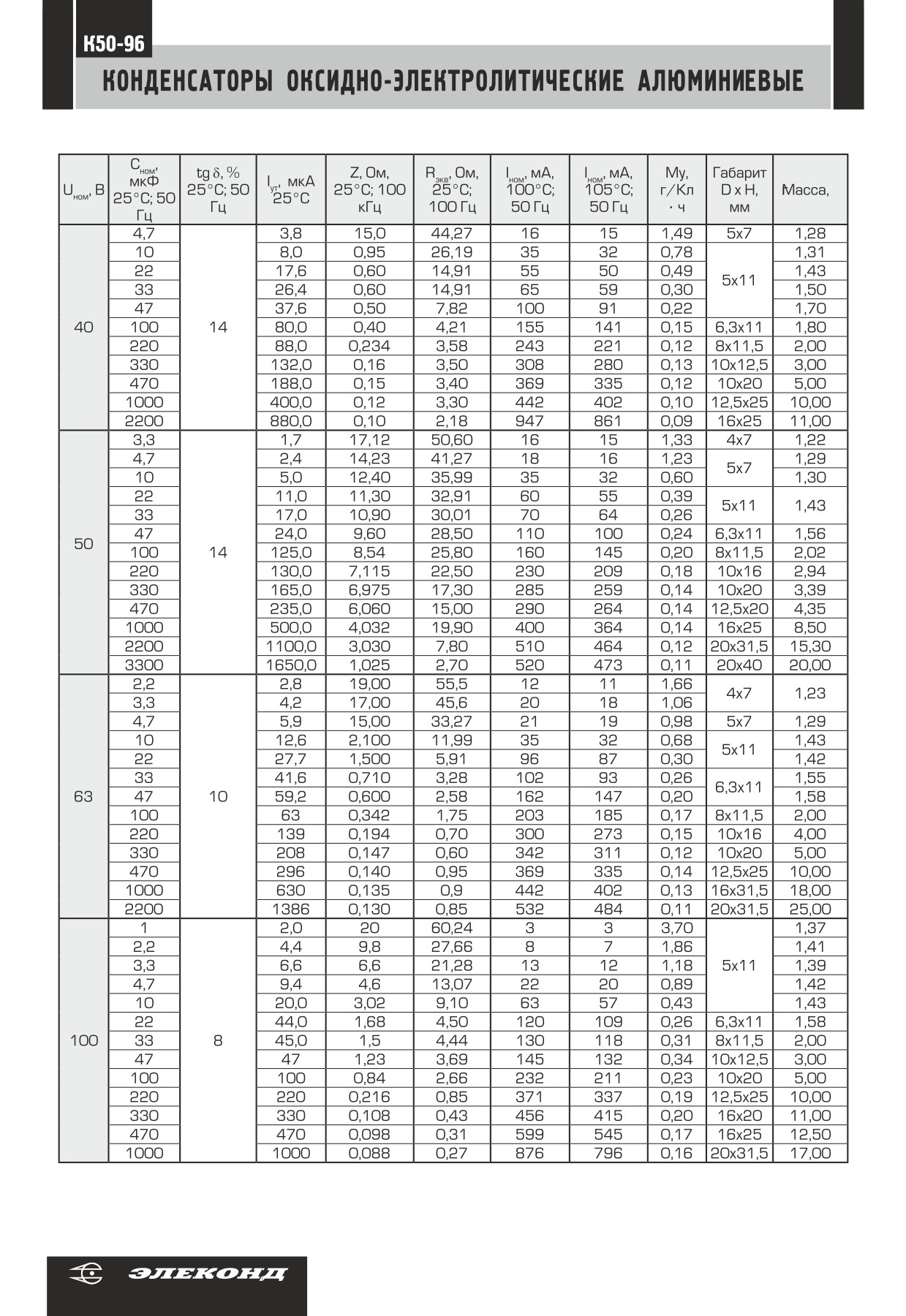

68

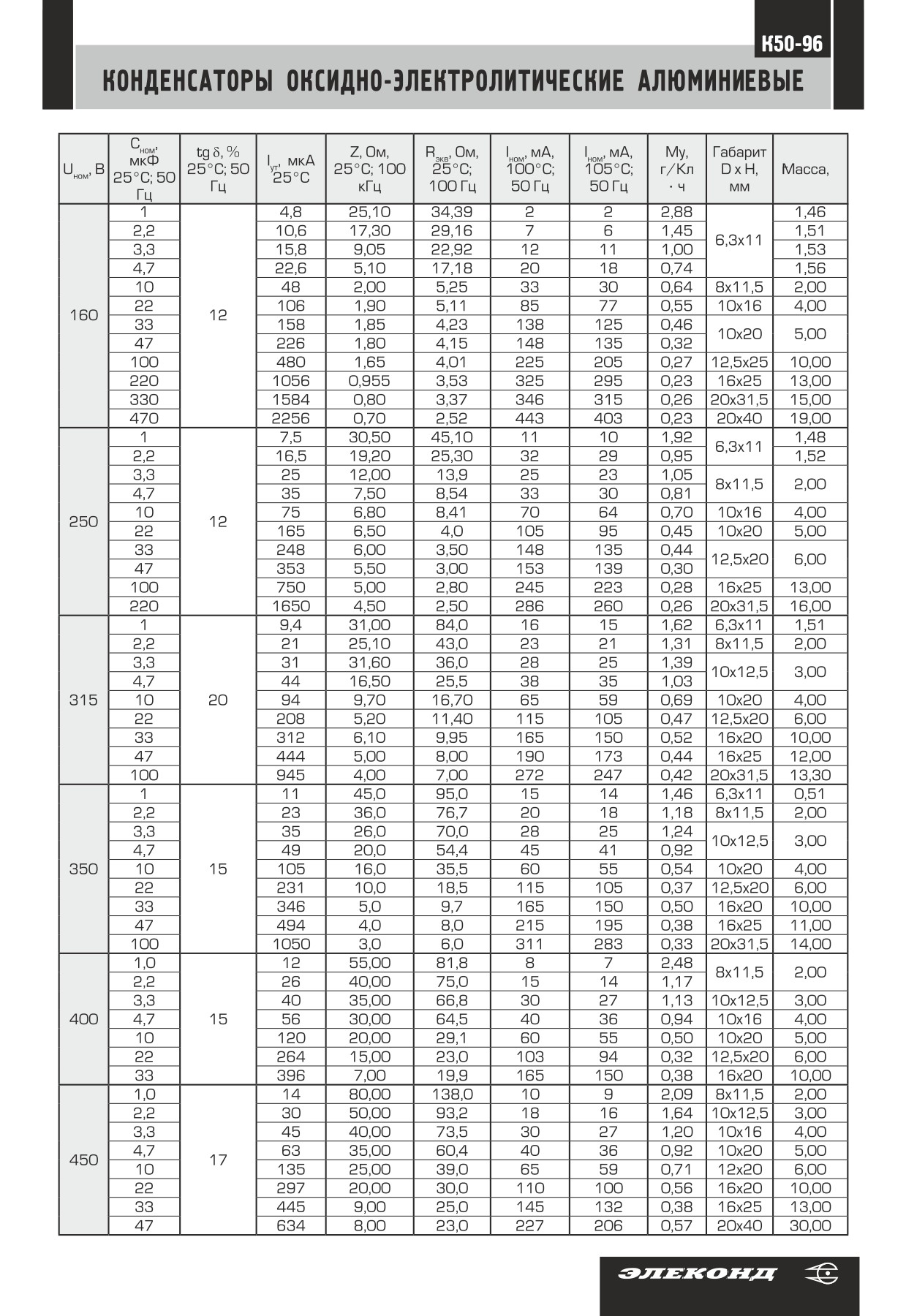

69
70
71
Допустимое значения номинального пульсирующего тока I, А в зависимости от температуры окружающей
среды Т, °С и частоты F, Гц вычисляют по формуле I= I
НОМ
105°С
• К
RT
• К , где Iном
RF
105С°
?
-
допустимое значение номинального пульсирующего тока, при температуре плюс
105°С
и частоте 50 Гц;
72

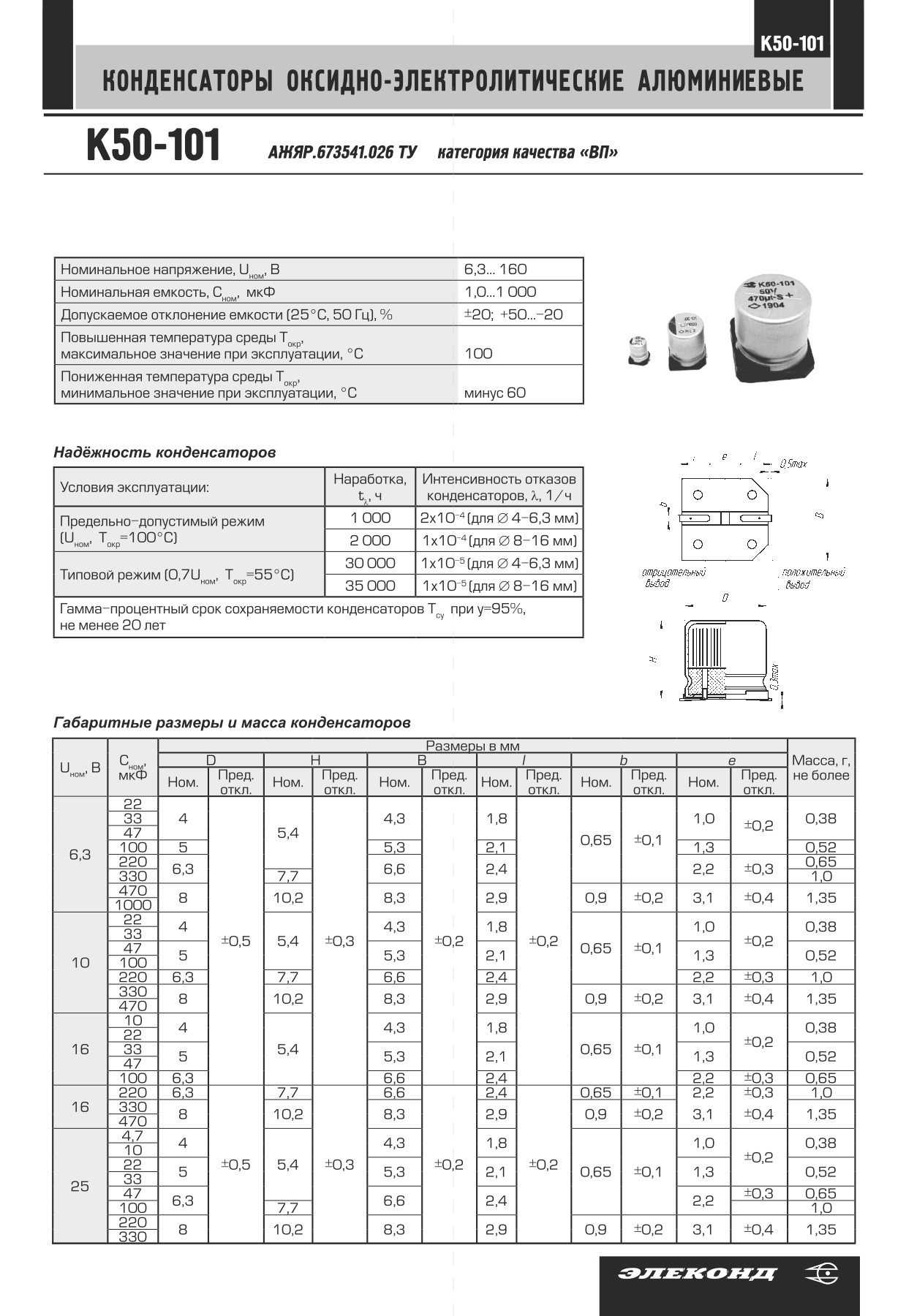

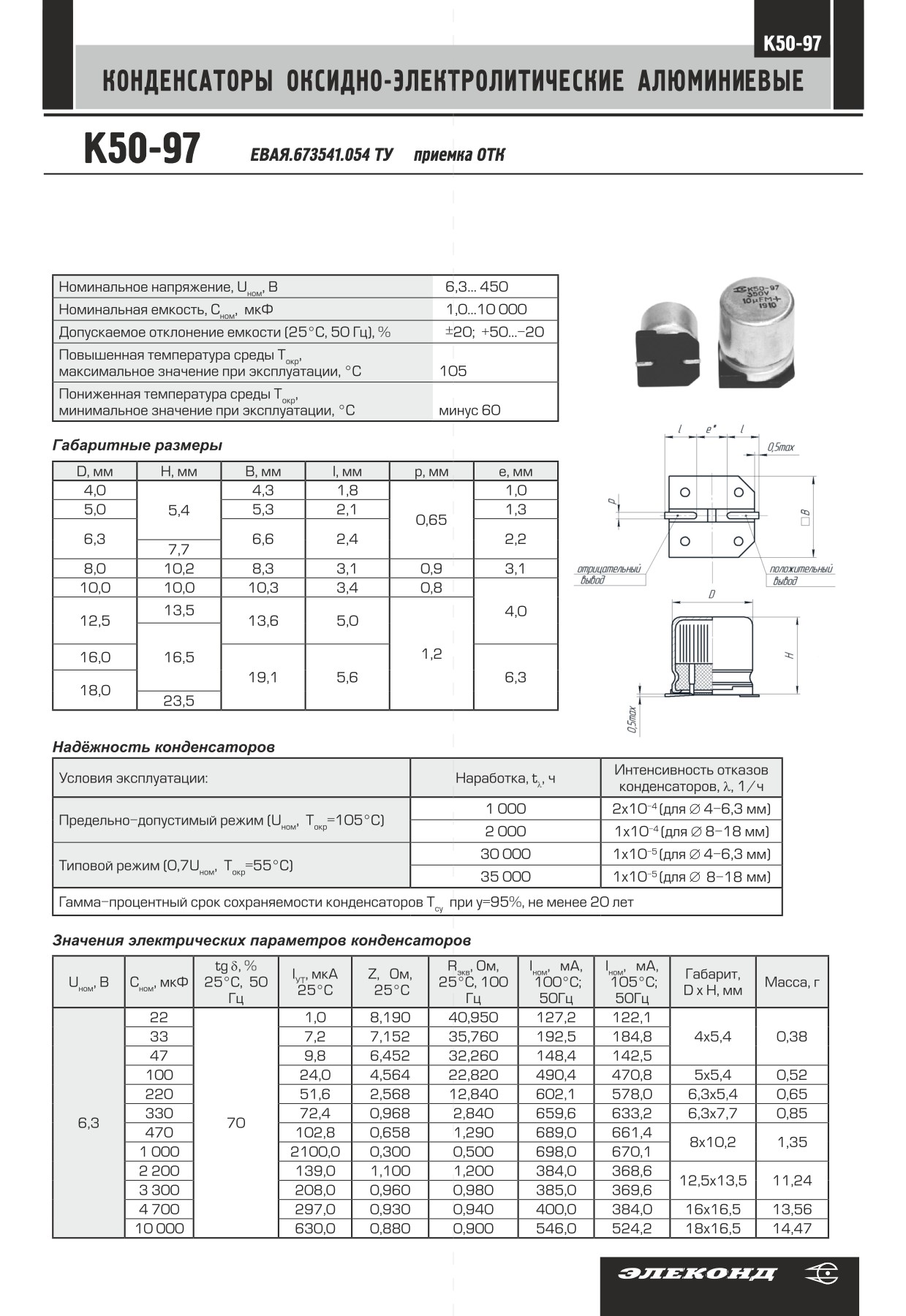

Полярные, постоянной емкости, чип-исполнения. Предназначены для внутреннего монтажа с требованиями стойкости к
повышенной влажности воздуха 98% при температуре 25°C. Уплотненные. Неизолированные. Конденсаторы стойкие к
воздействию механических, климатических и биологических факторов, со значением характеристик, соответствующих
группе унифицированного исполнения УХЛ 5.1 ГОСТ 15150 с
уточнениями в ЕВАЯ.673541.054 ТУ.

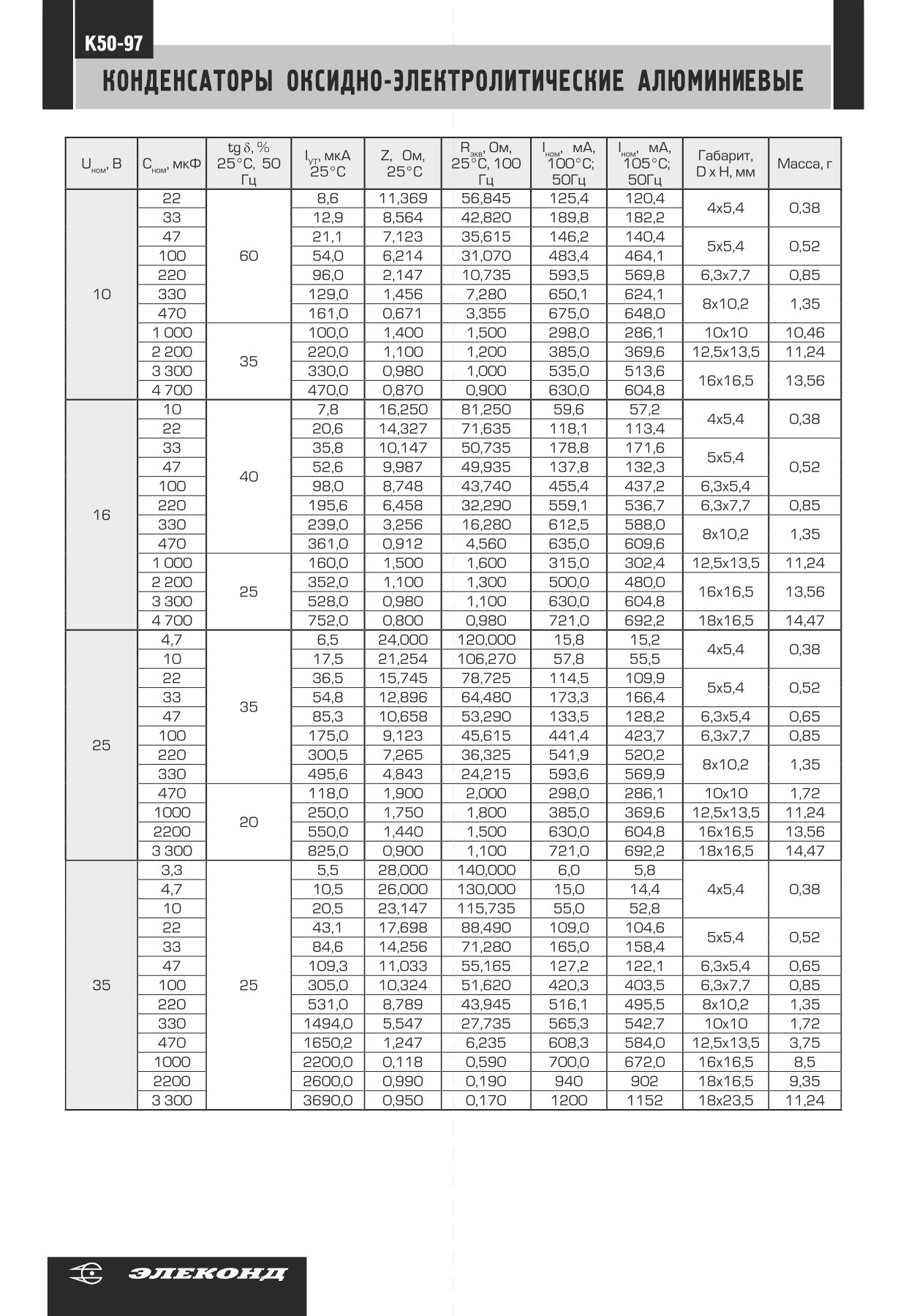

73
74
75

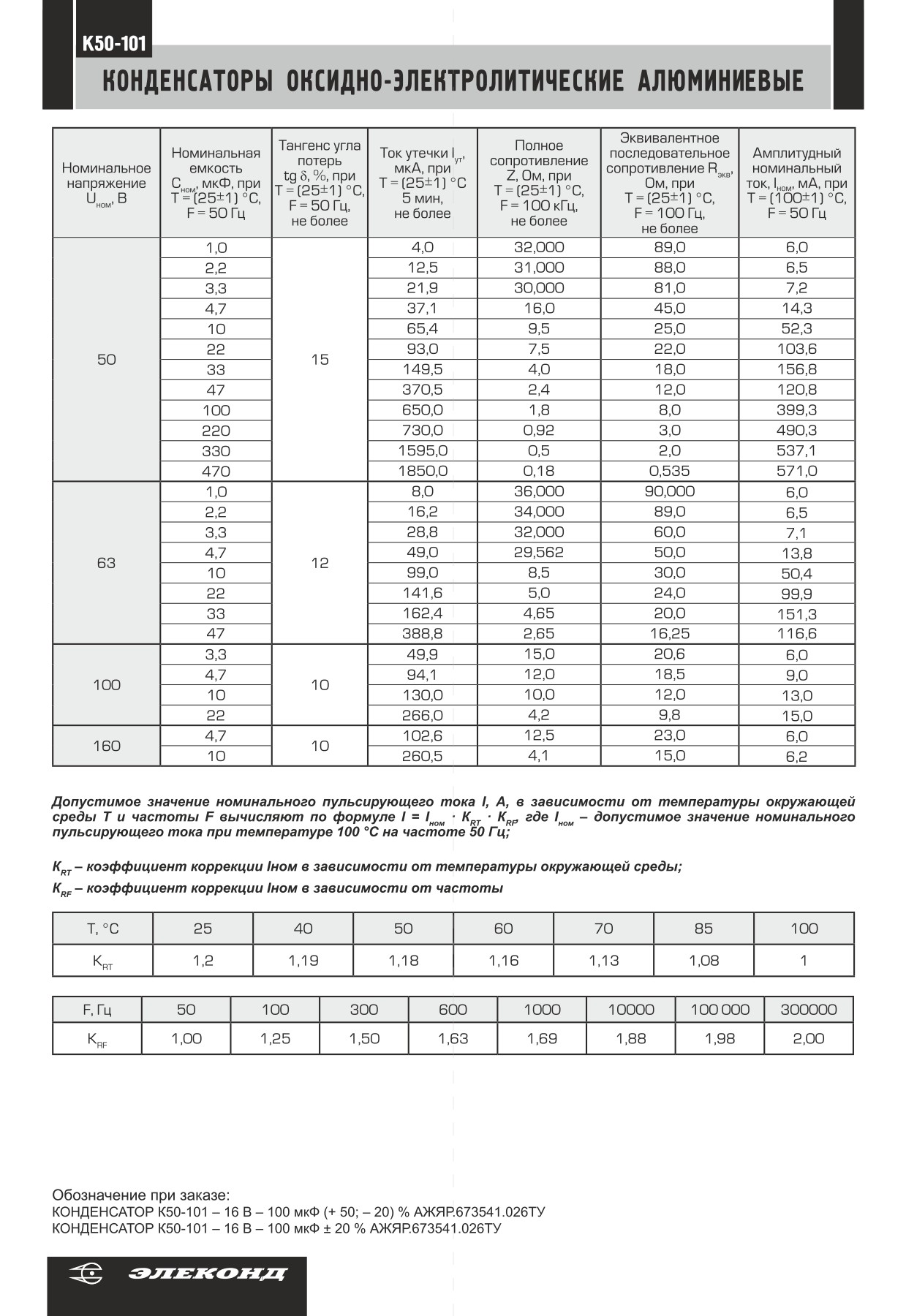

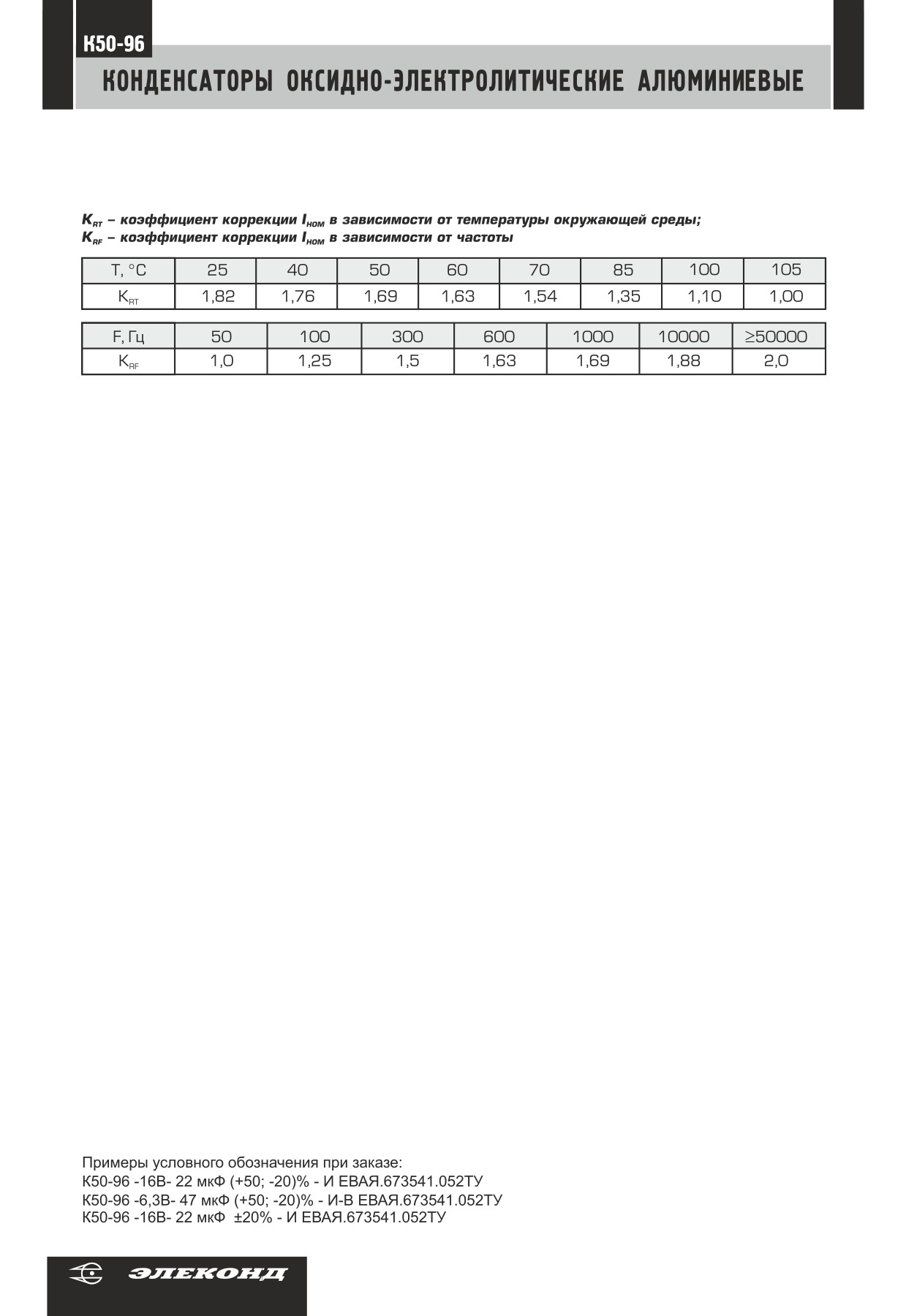

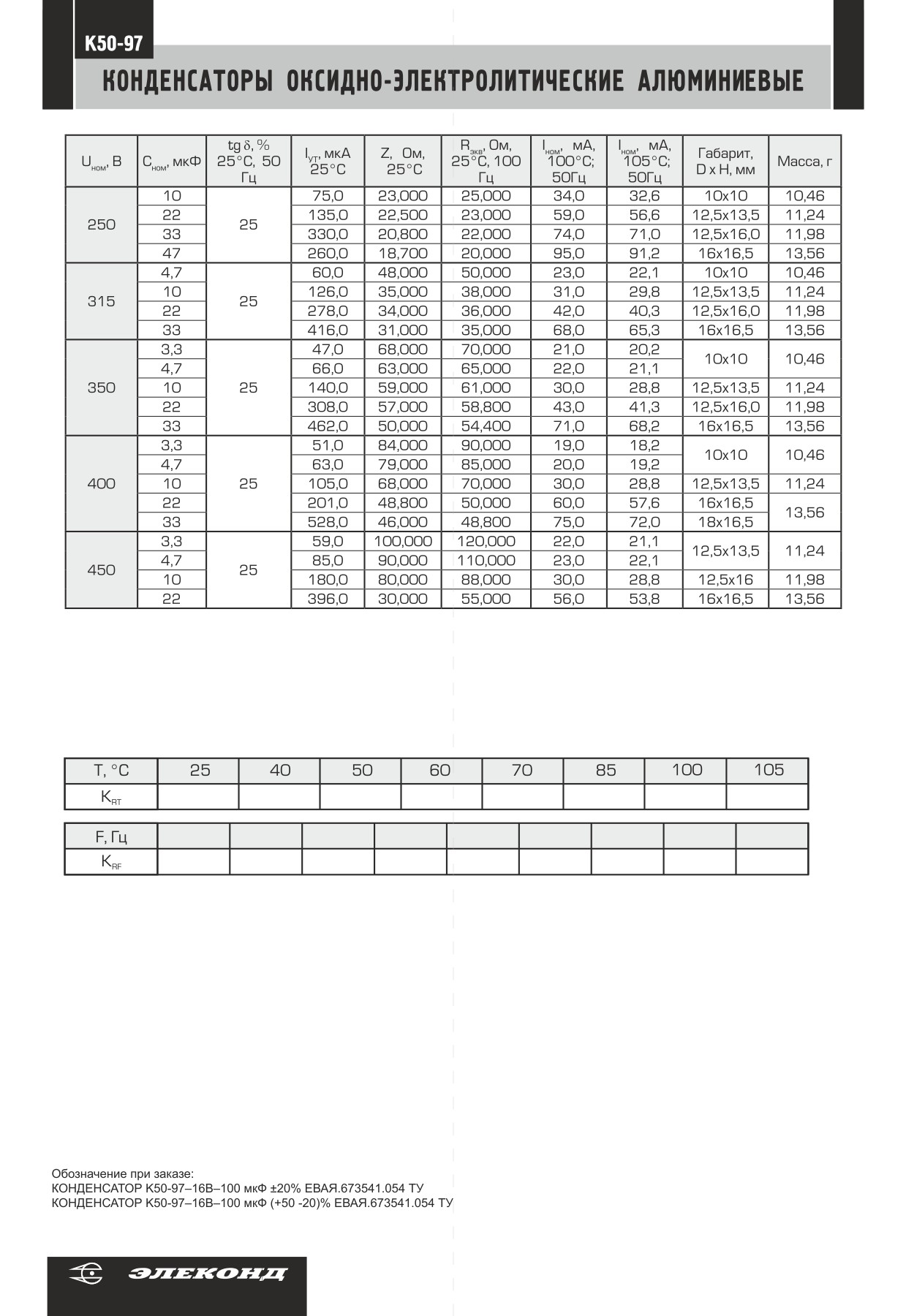

Допустимое значение номинального пульсирующего тока I, мА, в зависимости от температуры окружающей
среды Т, °С, и частоты F, Гц, вычисляют по формуле I = I
ном.50Гц,100°С
· k
RT
· k
RF
,
где I
ном.50Гц,100°С
- допустимое значение номинального пульсирующего тока, при температуре 100 °С и частоте 50 Гц;
RT
ном.
K - коэффициент коррекции I в зависимости от температуры окружающей среды Т, °С;
K
RF
- коэффициент коррекции I в зависимости от частоты F, Гц.
ном.
1,2
1,19
1,18
1,16
1,13
1,08
1,0
0,96
50
100
120
300
600
1000
10000
100000
300000
1,00
1,25
1,30
1,50
1,63
1,69
1,88
1,98
2,00
76
Малогабаритные конденсаторы с самофиксирующимися выводами.
В сопоставимых номиналах, обеспечивают
импортозамещение зарубежных высоковольтных малогабаритных алюминиевых конденсаторов с самофиксирующимися
выводами.
Предназначены для работы в цепях постоянного и пульсирующего тока и в импульсных режимах вторичных источников
питания и преобразовательной техники. Конденсаторы изготавливаются в климатическом исполнении УХЛ и В. Полярные.
Уплотненные. Изолированные с самофиксирующимися радиальными выводами.
77

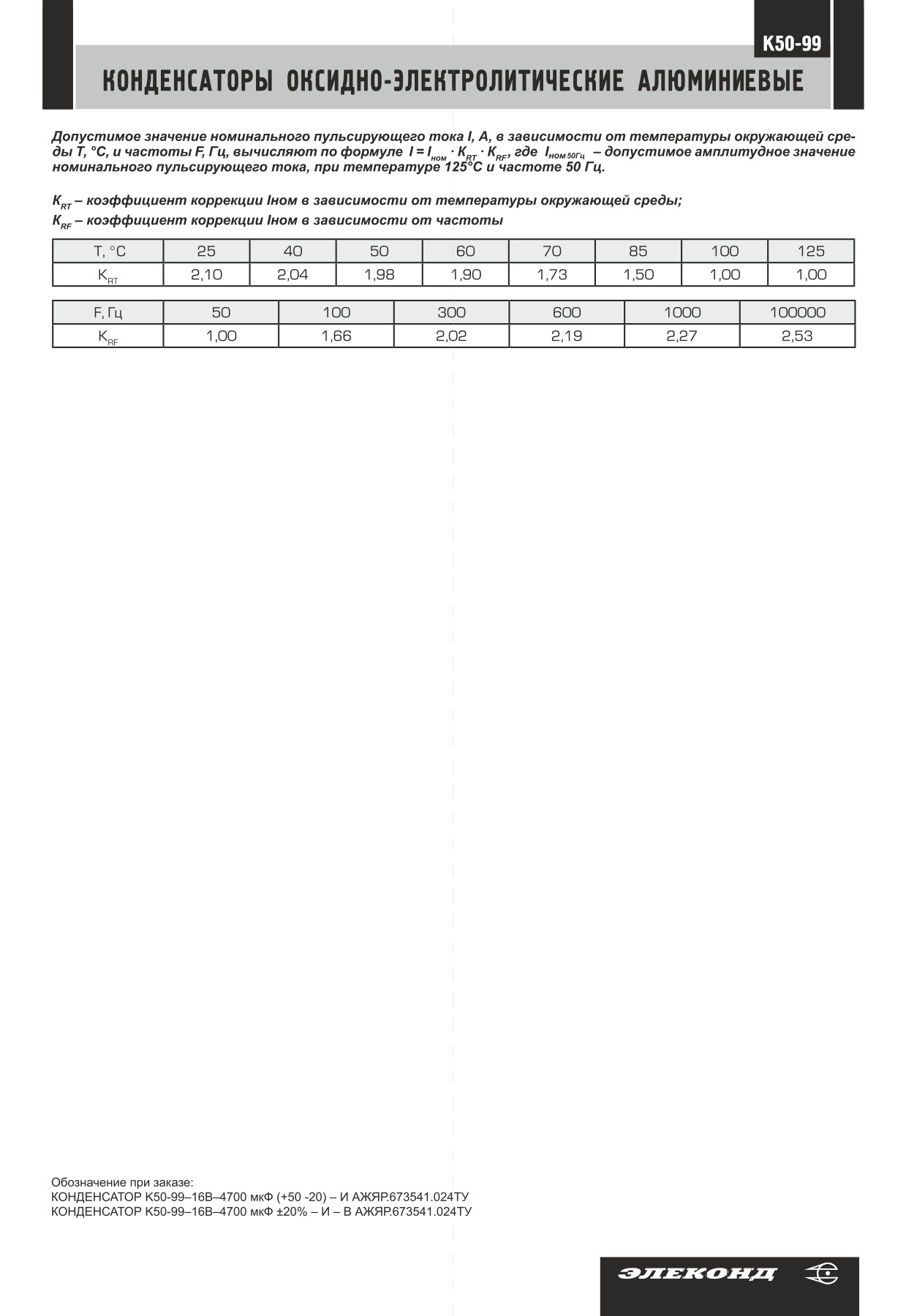

Допустимое значения номинального пульсирующего рабочего тока I, А в зависимости от температуры
окружающей среды Т, °С и частоты F, Гц вычисляют по формуле I= I
НОМ 50 Гц, 125°С
• К
RT
• К , где Iном
RF
50Гц,125С°
? -
допустимое значение номинального пульсирующего рабочего тока, при температуре
125°С
и частоте 50 Гц;

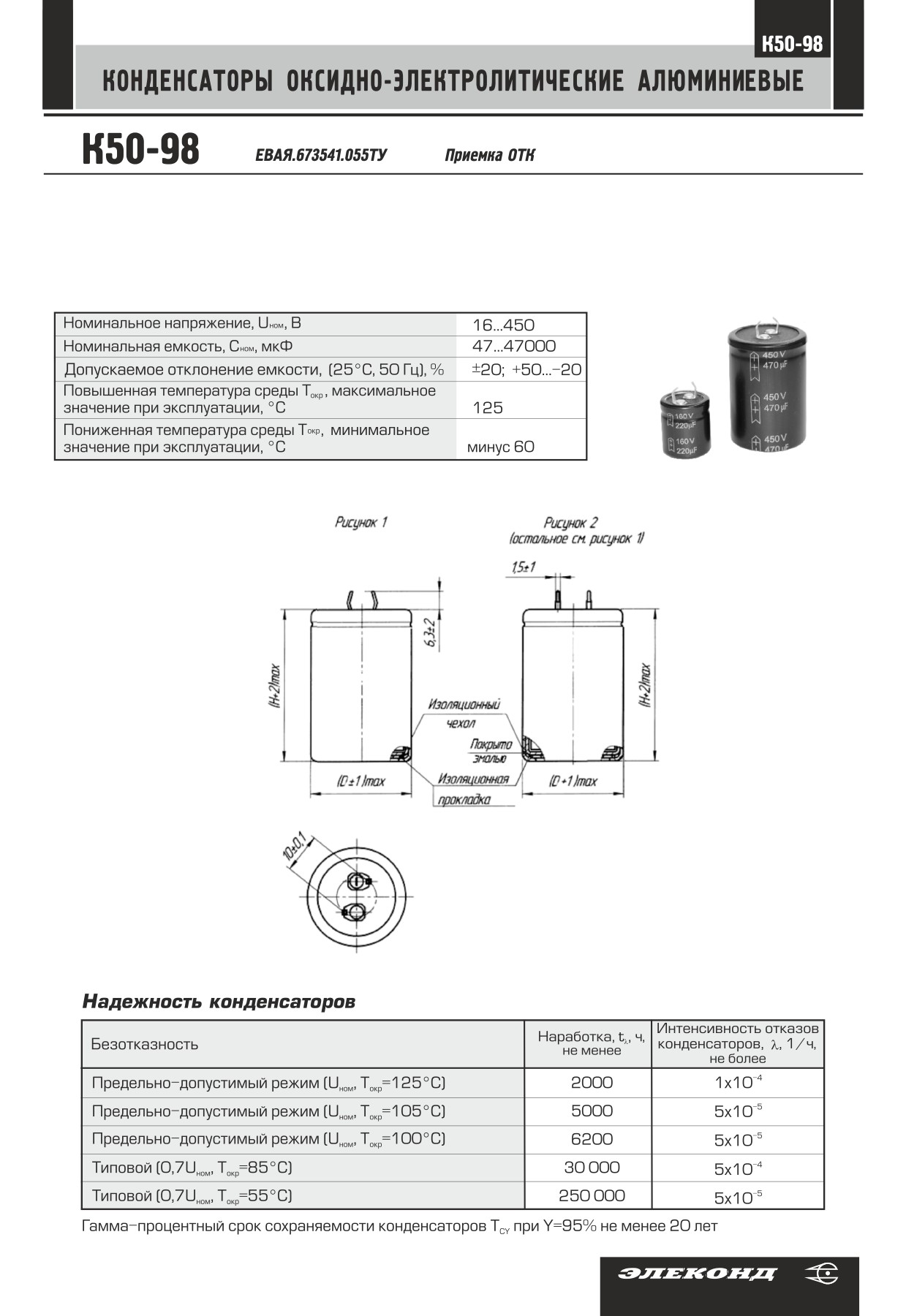

78

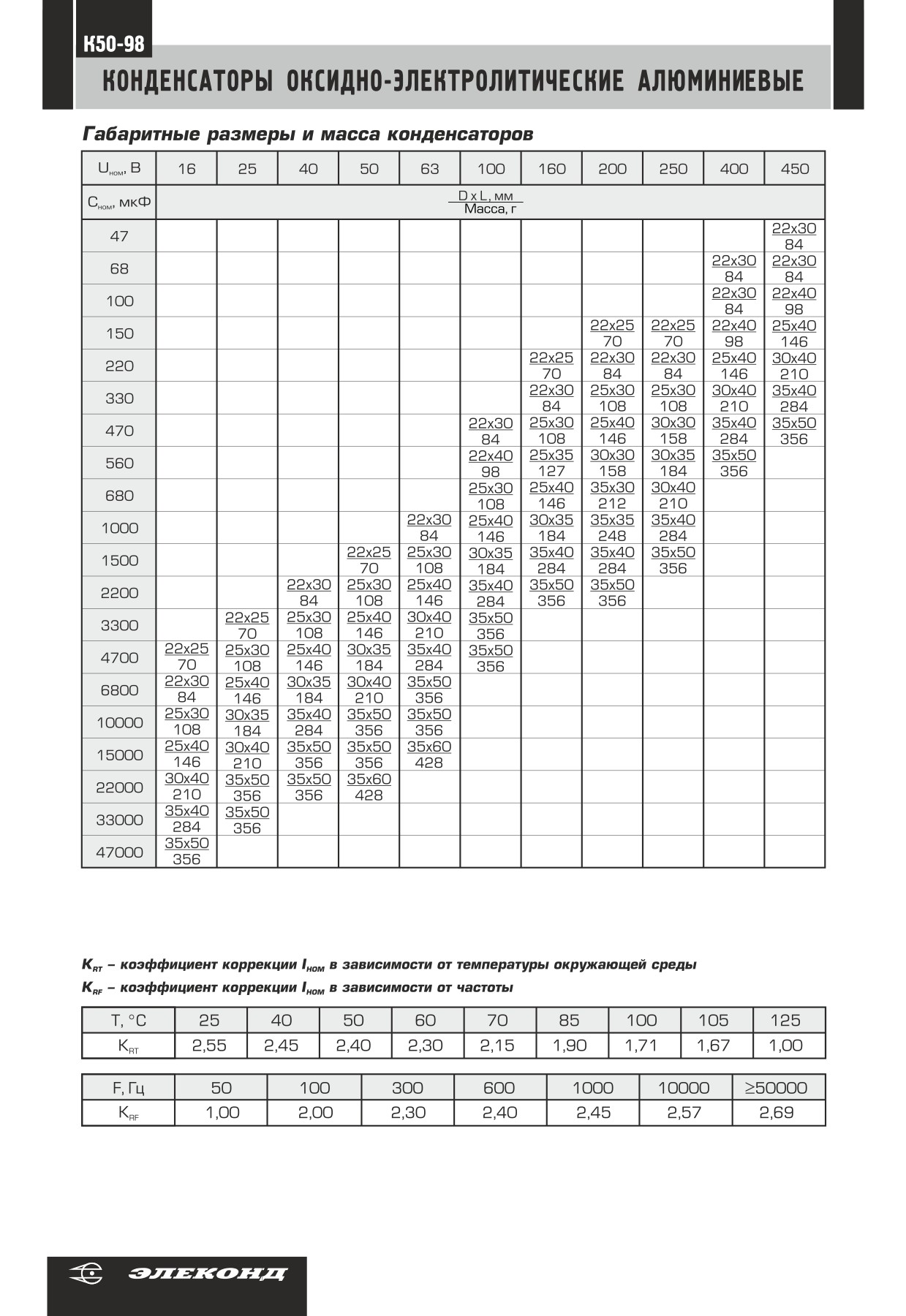

79

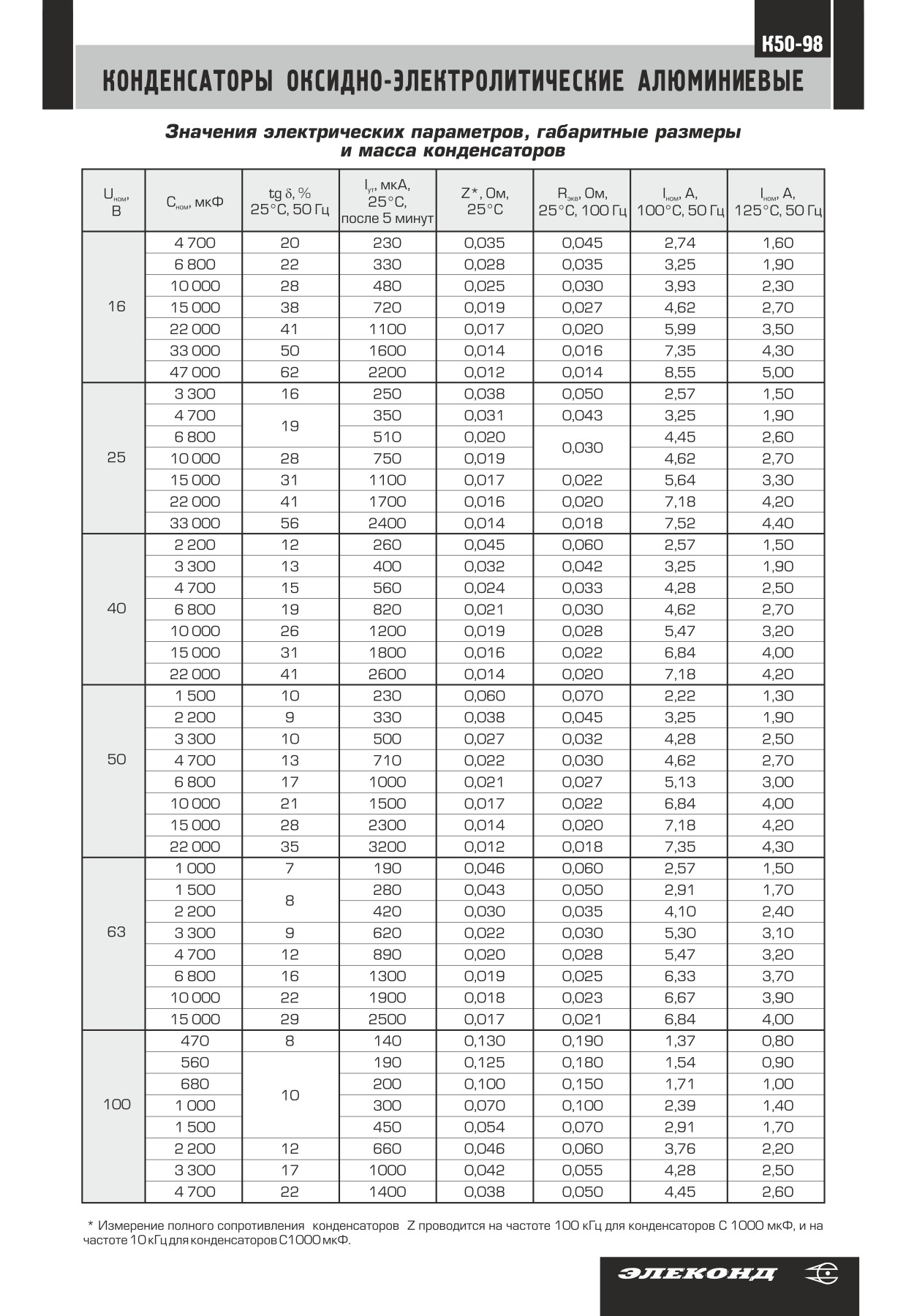

80

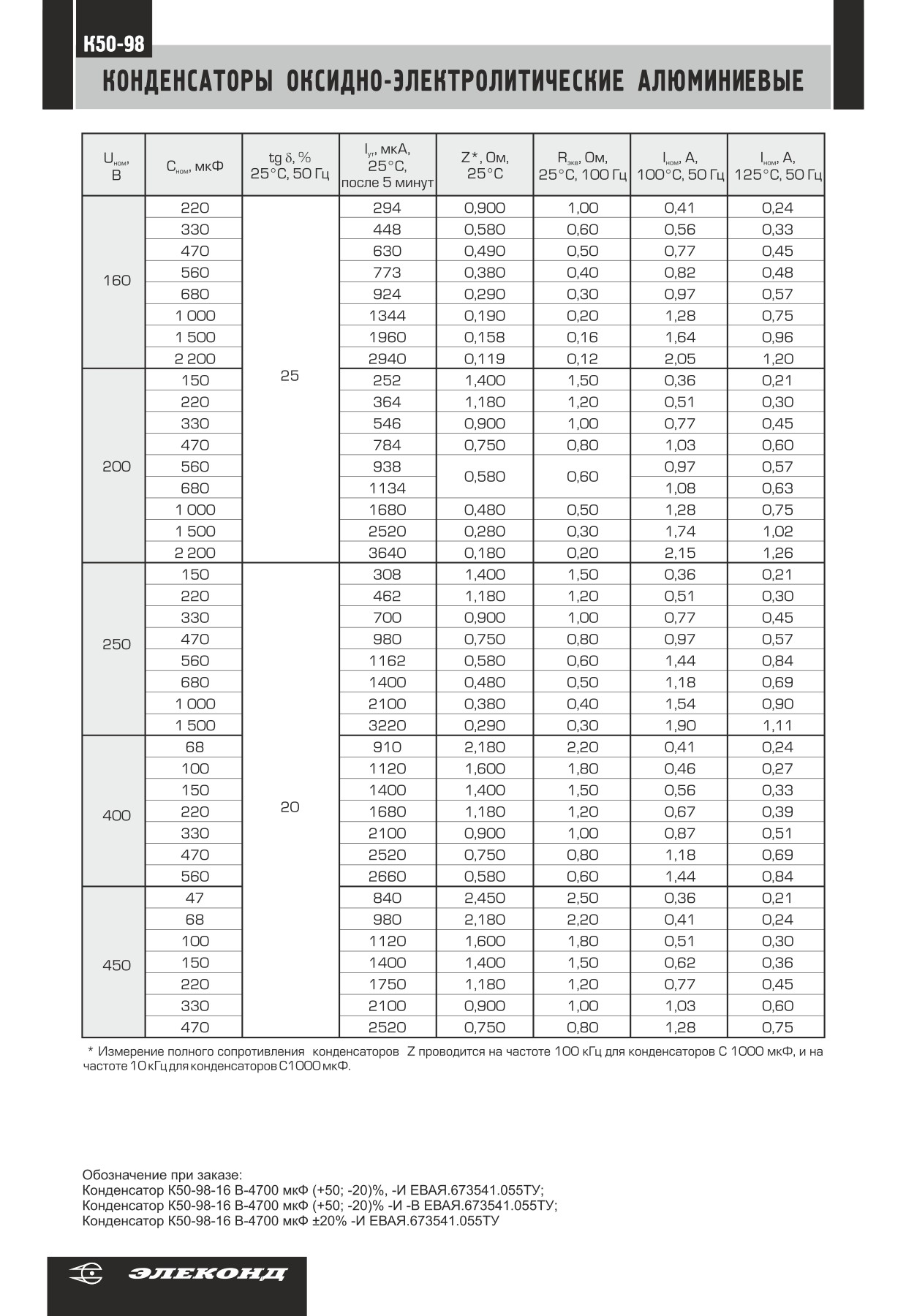

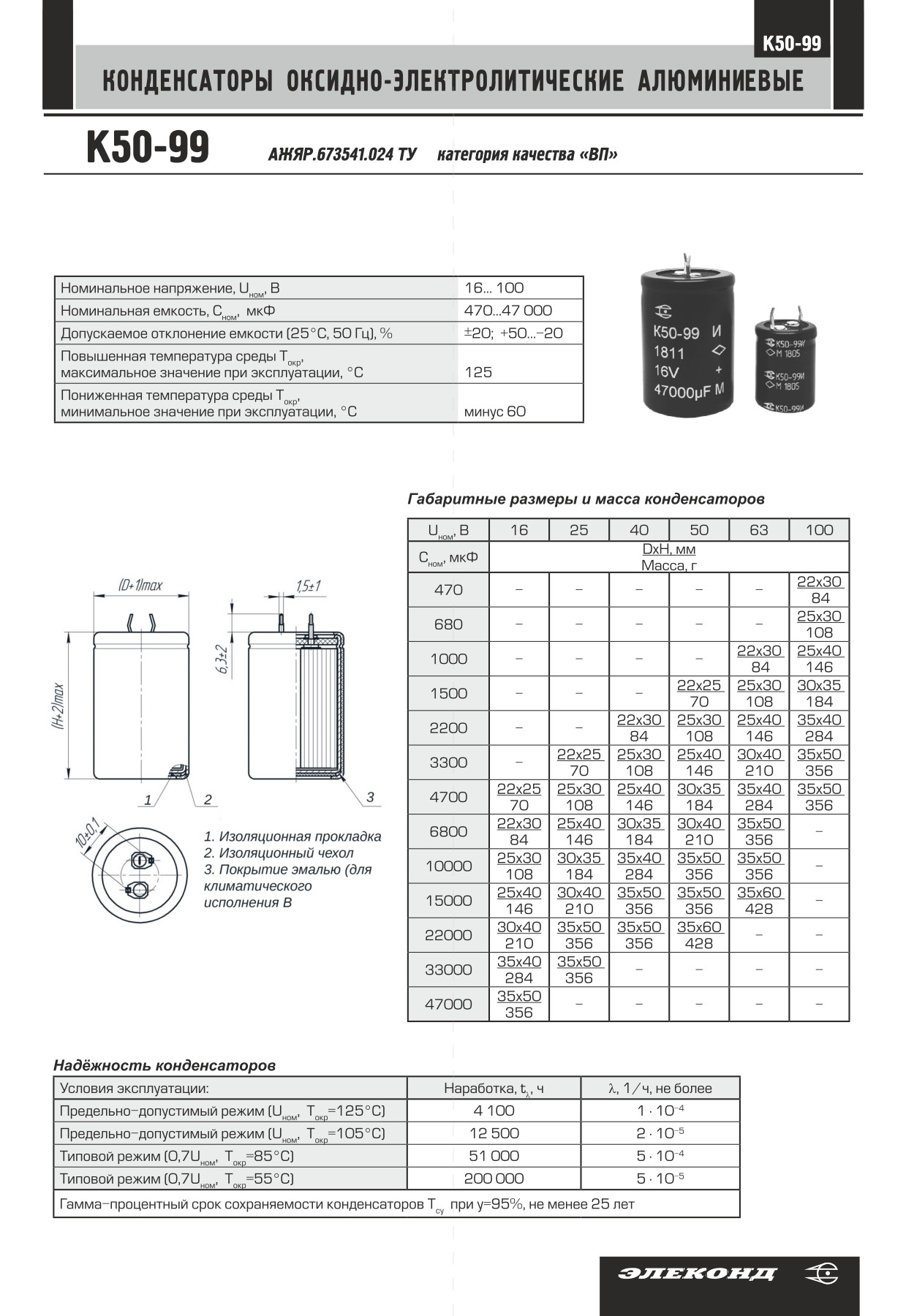

Полярные, постоянной емкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной
влажности воздуха 98% при температуре 25°C и 35°C. Уплотненные. В изолированном корпусе с радиальными
самофиксирующимися выводами.

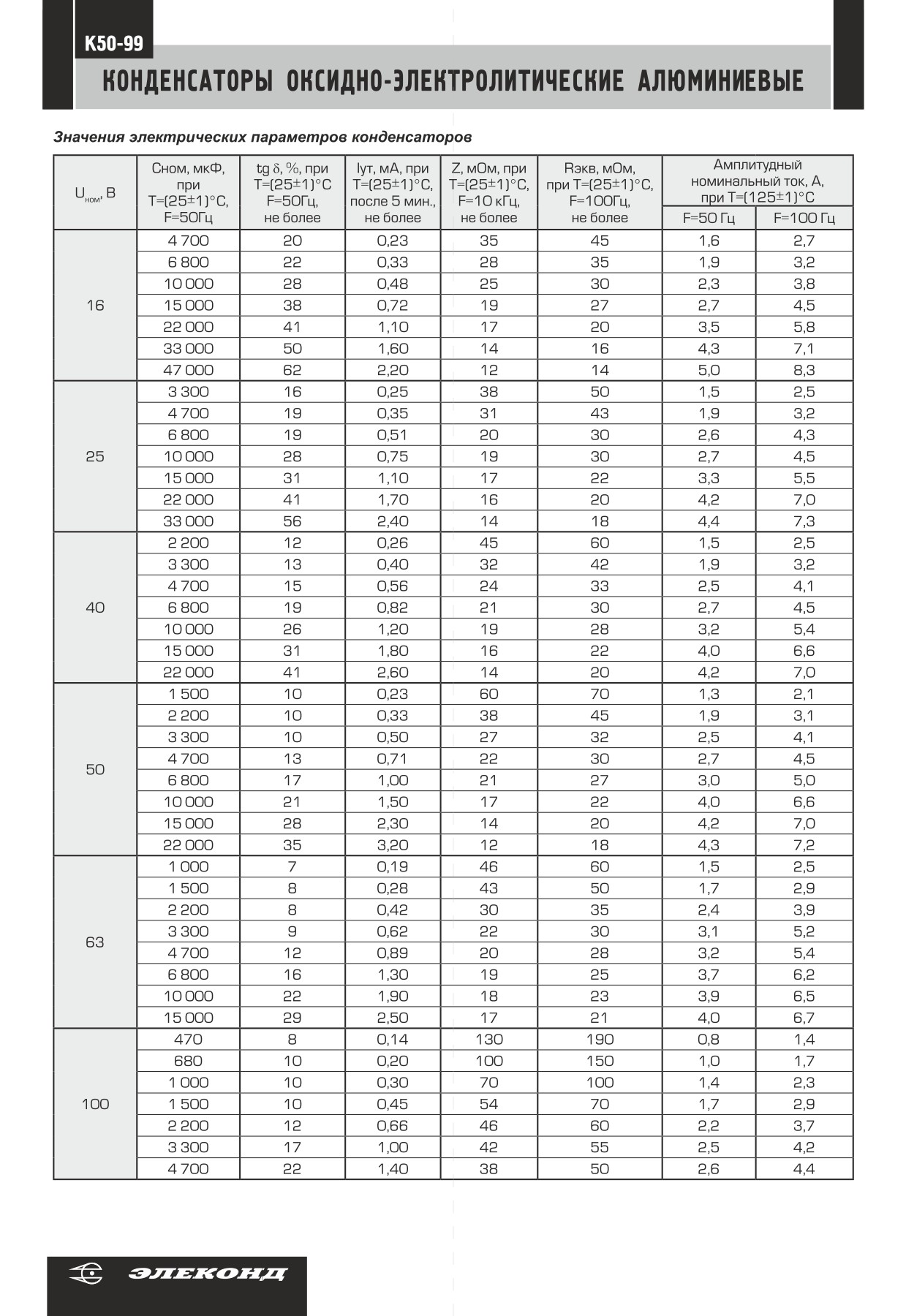

81
82
83

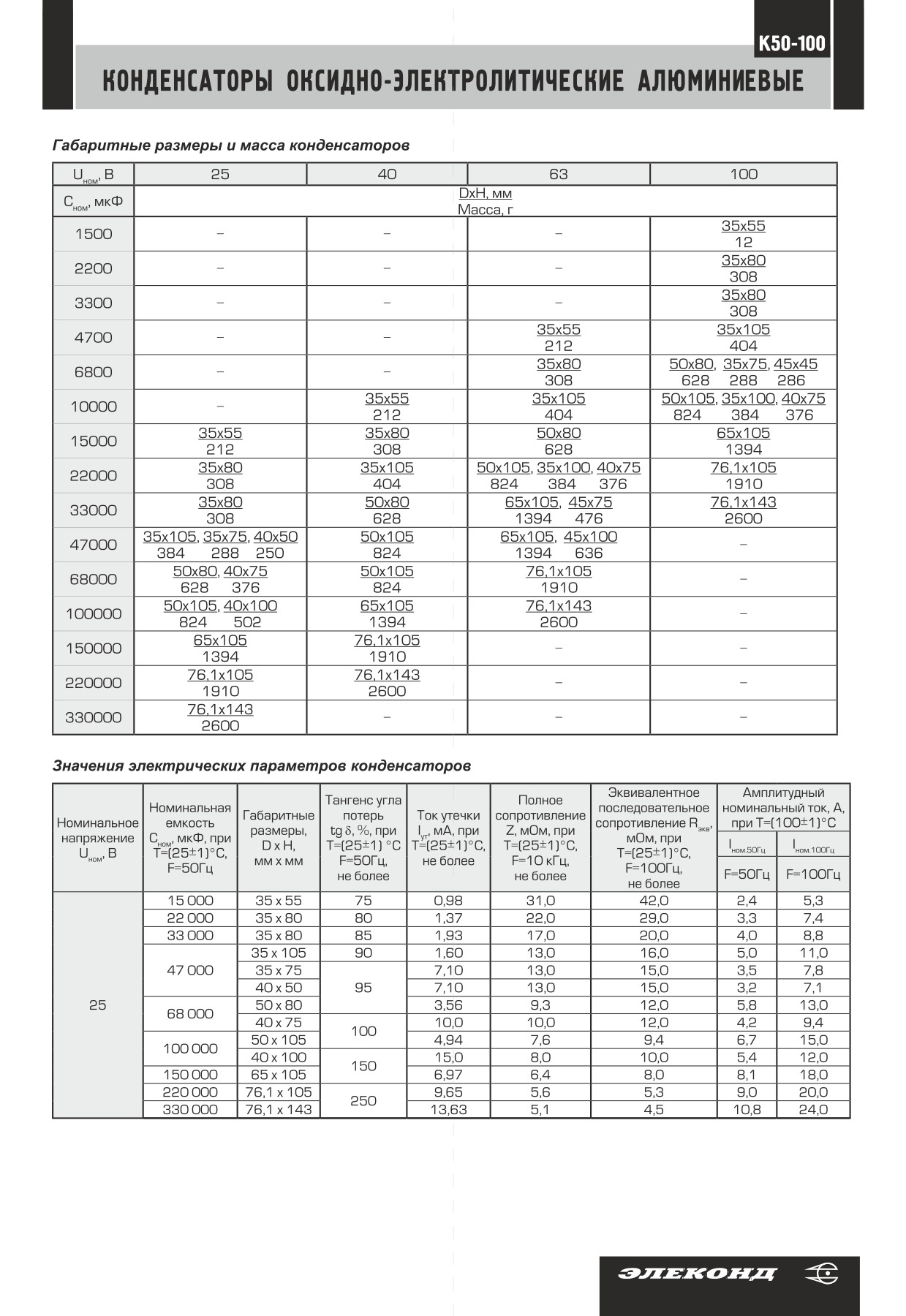

Полярные, постоянной емкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной
влажности воздуха 98% при температуре 25°C и 35°C, для работы в цепях постоянного и пульсирующего тока РЭА.
Уплотненные. В изолированном корпусе, с торцевой шпилькой и без неё, с радиальными винтовыми выводами.

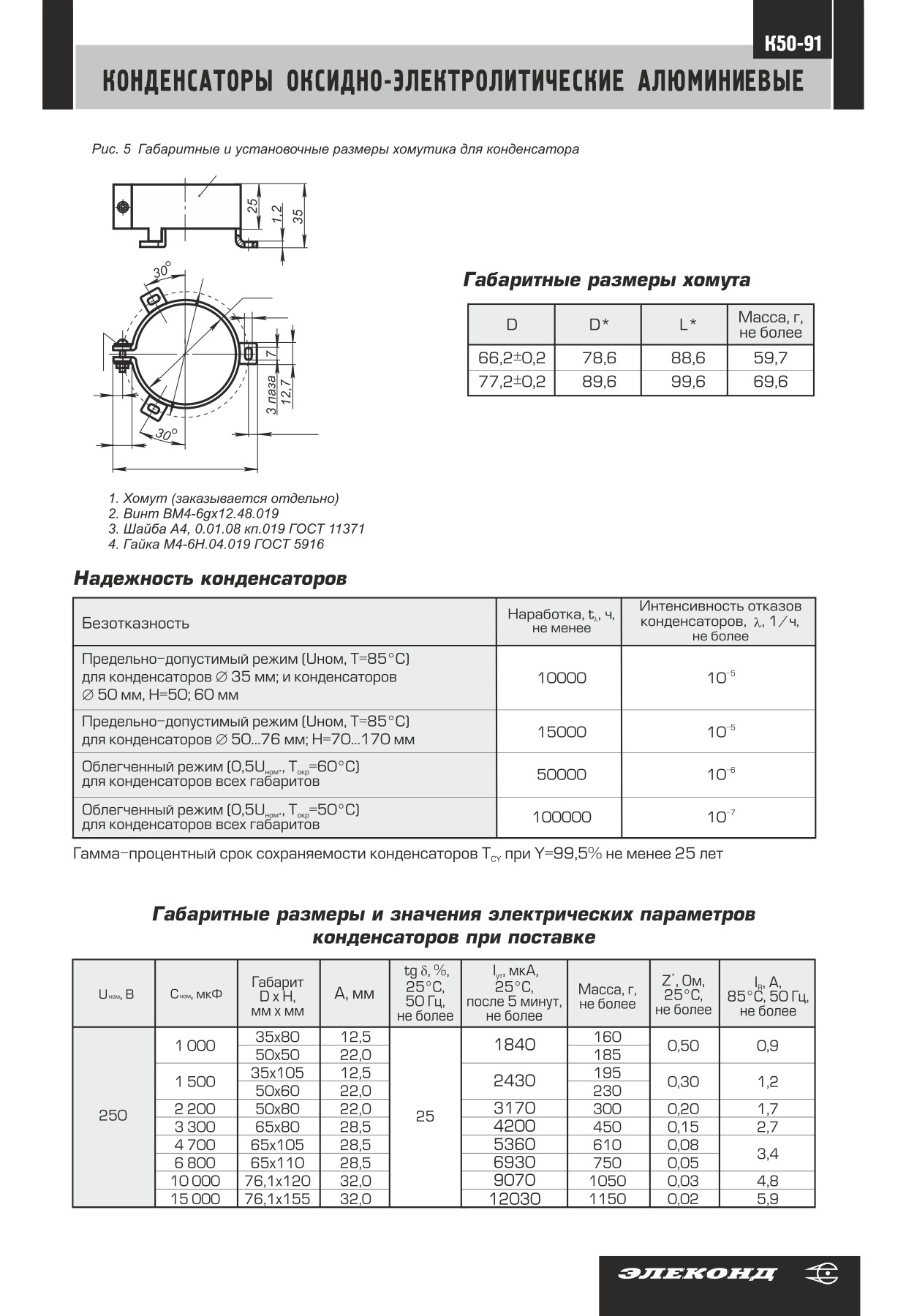

Рис. 3
Габаритные и установочные
размерыхомутика
для конденсатора
(хомутик заказывается
отдельно)

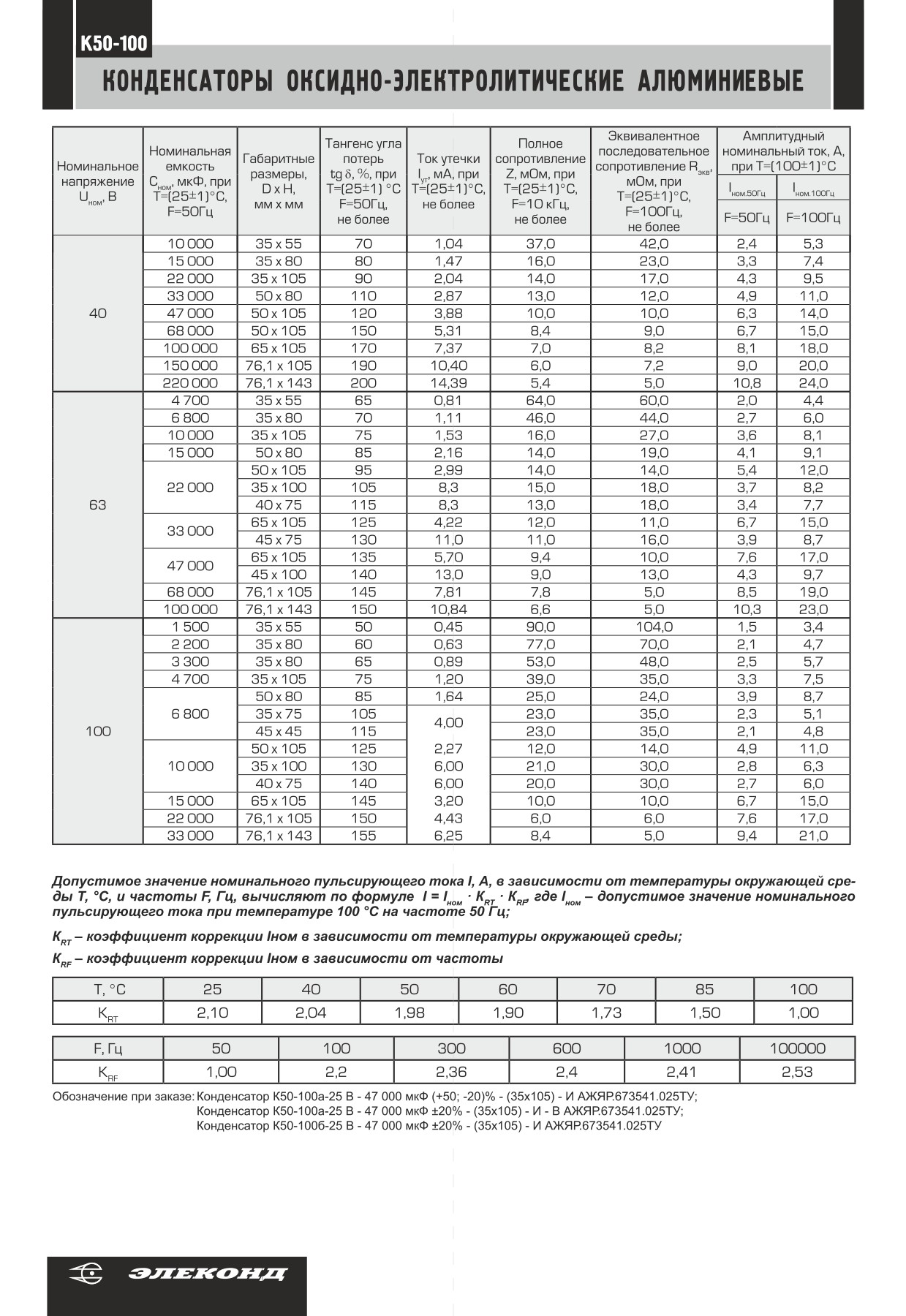

84
85
86

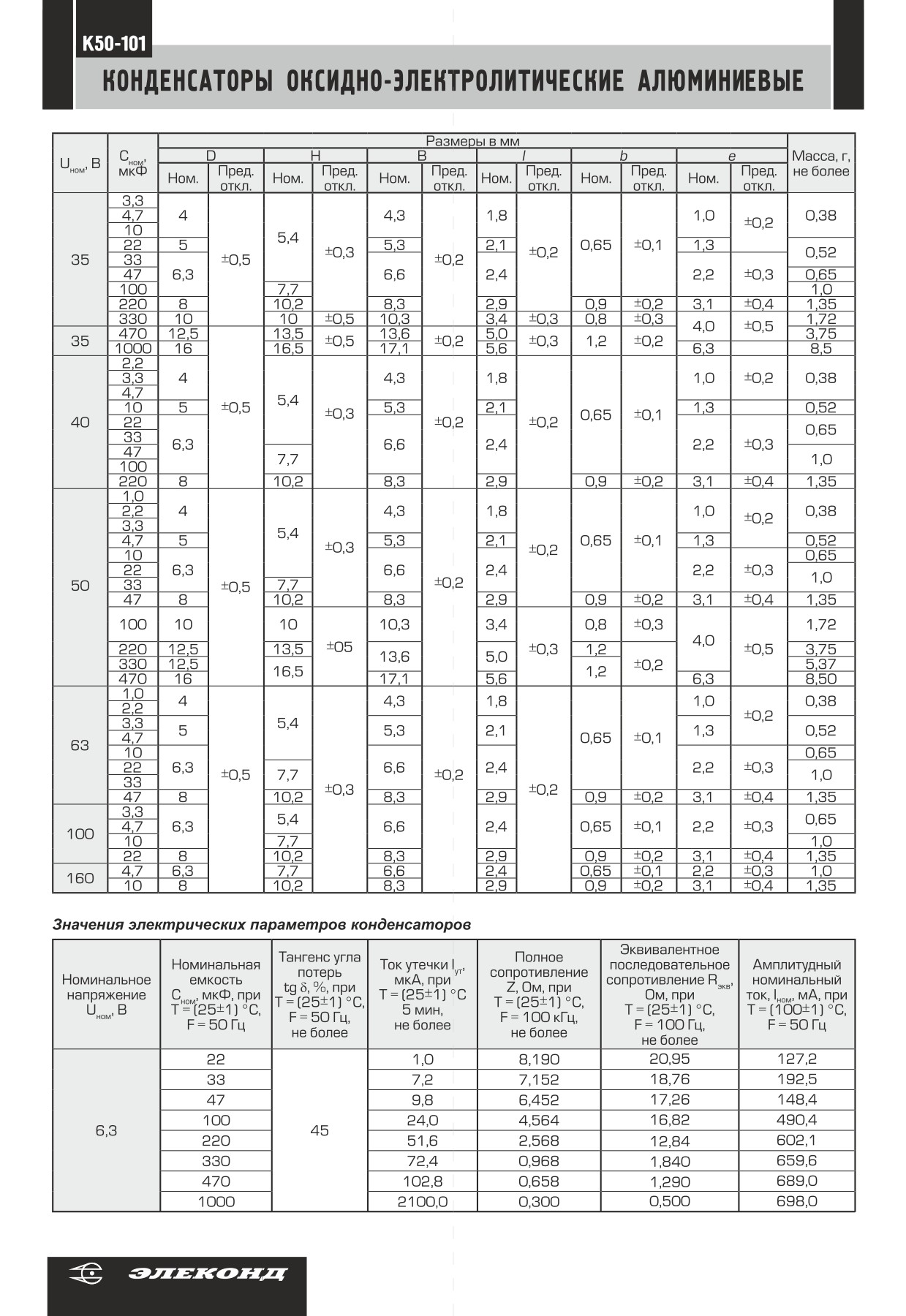

Полярные, постоянной емкости, чип-исполнения для работы в цепях постоянного и пульсирующего тока РЭА.
Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при
температуре 35°C. Уплотненные. В неизолированном корпусе, закрепленном на пластиковой диэлектрической платформе.

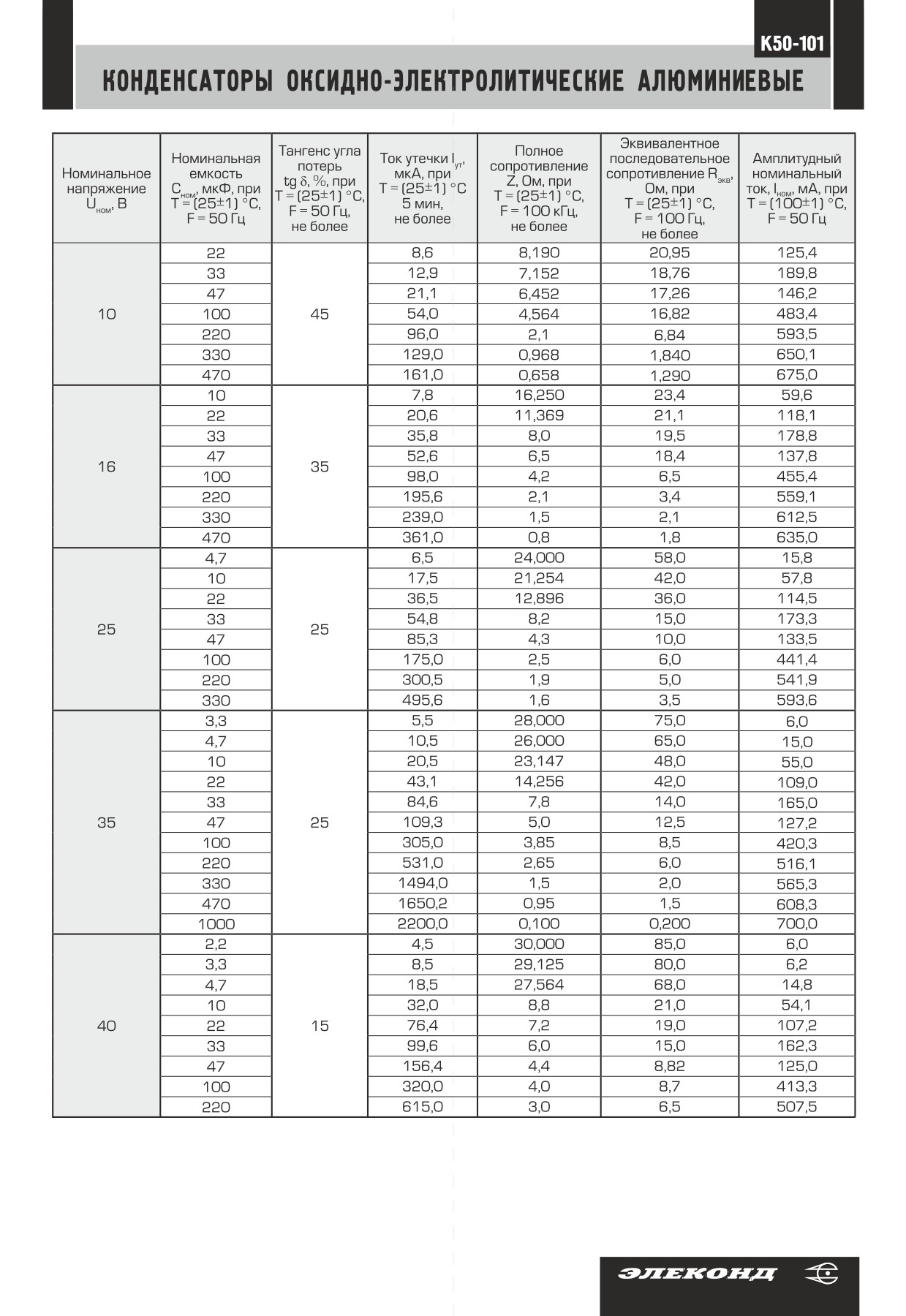

87
88
89
По заказу потребителя, если это установлено в договоре на поставку, конденсаторы с габаритными размерами, D?H, мм?мм,
4?5,4;
5?5,4;
6,3?5,4;
6,3?7,7;
8?10,2;
10?10; 12,5?13,5;
12,5?16,5
16?16,5, соответствующими установочной группе 6
ГОСТ РВ 20.39.412, могут поставляться в упаковке, предназначенной для автоматизированной сборки аппаратуры.
