Ручной регулятор бытовой (электронная схема, 1989 год)



Все большее распространение в быту получают тринисторные регуляторы тока, потребляемого электроприборами. Они позволяют в широких пределах регулировать яркость свечения лампы накаливания настольных или настенных светильников, люстр.

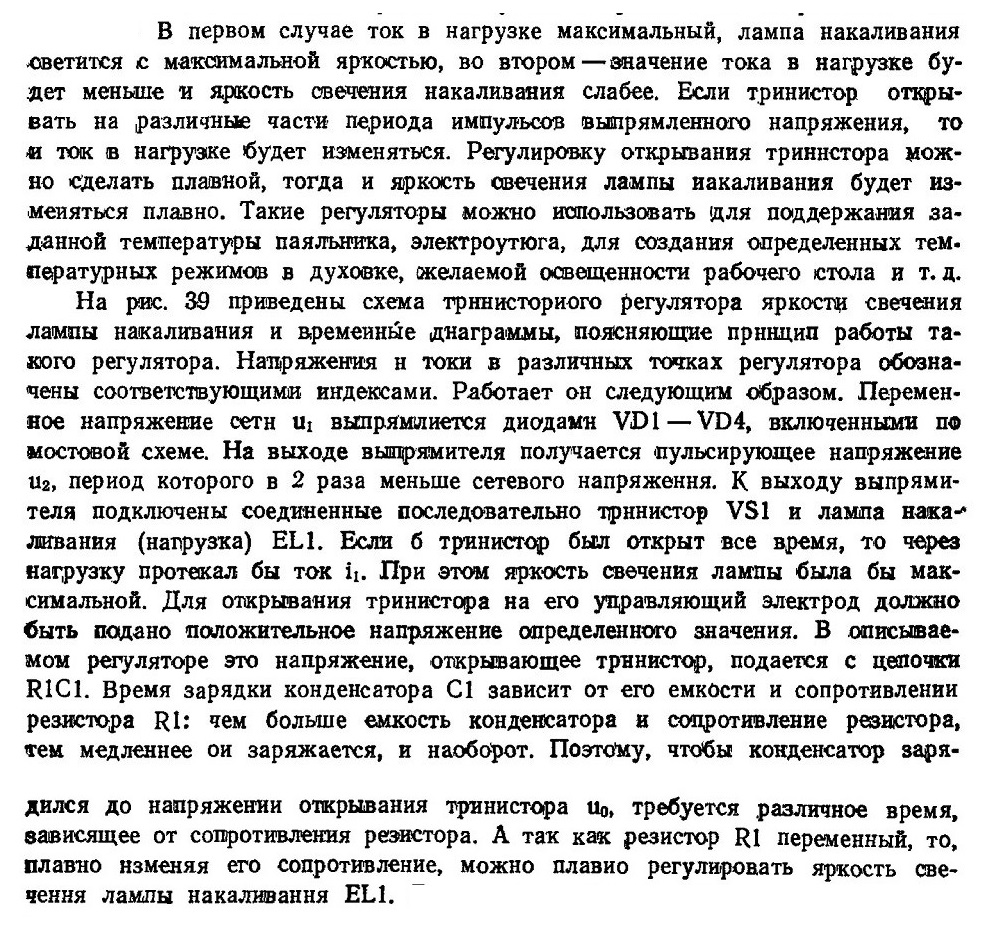

Сущность работы тринисторного регулятора сводится к следующему. Переменное напряжение электросети преобразуется одно- или двухлолупериодным выпрямителем в пульсирующее напряжение, которое через тринистор подается к нагрузке. При однополупериодном выпрямлении частота пульсаций на на-

грузке равна 50 Гц, при двухполупериодном — 100 Гц. Тринистор может быть открытым в течение всего периода импульса выпрямленного напряжения либо части его.

Если вместо лампы в цепь тринистора включить, например, паяльник, то можно будет плавно регулировать температуру его нагрева

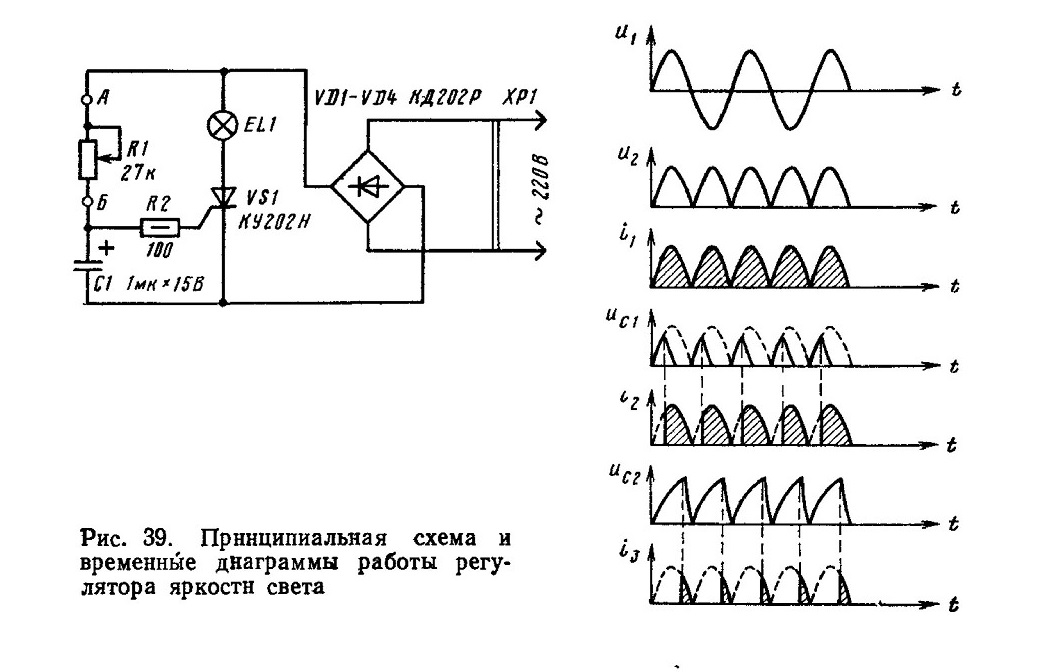

Рис. 39. Принципиальная схема и временные диаграммы работы регулятора яркости света

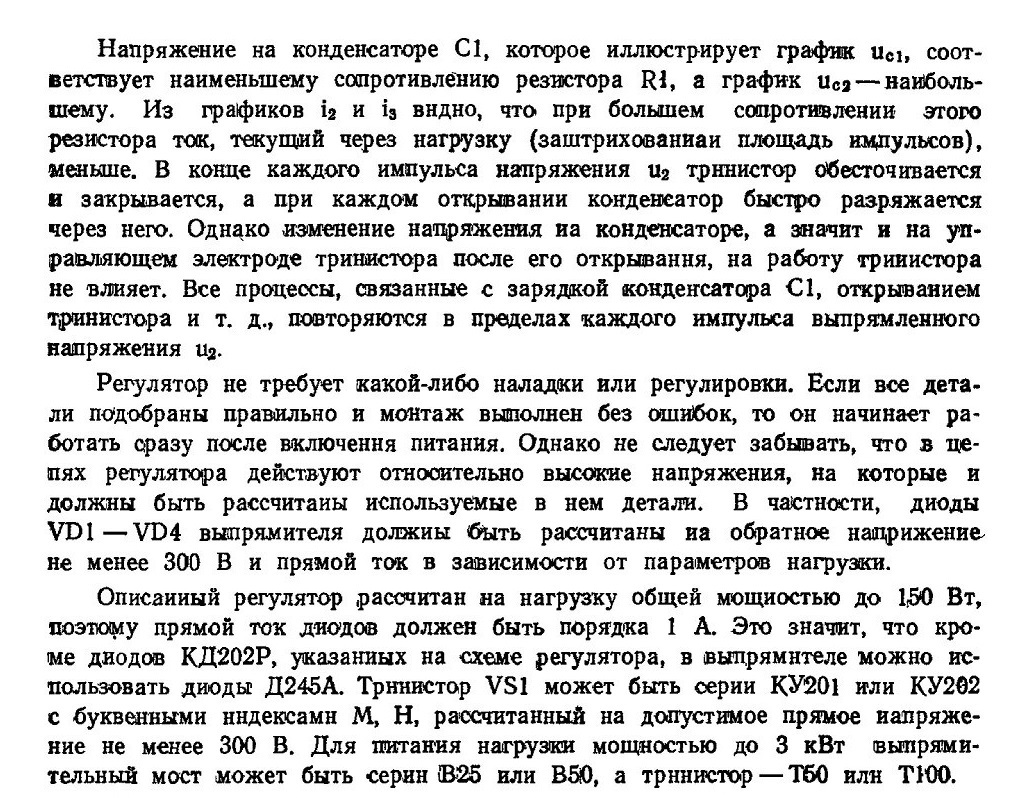

Емкость конденсатора С1 может быть в пределах 1... 20 мкФ, номинальное напряжение около 10 15 В Конденсатор может быть любого типа, например бумажный или электролитический. В последнем случае плюсом он должен подключаться к резистору R2, как показано на схеме. Сопротивление резистора R1 зависит от емкости конденсатора С1. При емкости конденсатора

1 мкФ наибольшее сопротивление этого резистора должно быть около 20 кОм, при емкости 10 мкФ—примерно 2 кОм.



Конструкция регулятора произвольная. Важно лишь, чтобы он был удобным и безопасным при работе с ним. Обратим внимание только на две конструкции регулятора Очень удачная конструкция регулятора получается р том случае, если в качестве корпуса регулятора использовать заводской корпус блока питания микрокалькулятора типа «Электроника». Все детали можно разместить внутри этого корпуса, предусмотрев их электрическую изоляцию друг от друга. Для этого можно использовать фторопластовую пленку, например от старых конденсаторов постоянной емкости. С одной стороны корпуса имеется вилка для подключения в сетевую розетку. На противоположной стороне корпуса крепятся два гнезда для подключения к ним стандартной сетевой вилки, какими оснащены все настольные лампы, утюги и т. д.

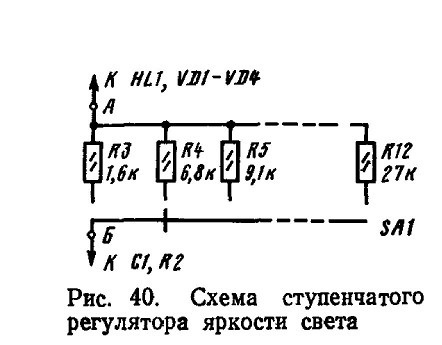

Рис. 40. Схема ступенчатого регулятора яркости света





И в удобном месте крепится переменный резистор. Таким образом, с внешней стороны регулятора имеется вилка, розетка (два гнезда) и ручка регулировки яркости. Подключая к регулятору любой электроприбор общей мощностью менее 150 Вт,

получаем возможность менять его мощность. Например, таким образом можно подключить бра, настольную лампу, паяльник, фотоувеличитель и т. д. Особенно удобен такой регулятор для фотопечати, когда требуется изменение яркости лампочки фотоувеличителя.

Второй вид конструкции регулятора—это размещение всех деталей схемы в корпусе стандартного сетевого выключателя. В этом случае появляется возможность не только включить либо выключить свет, например в комнате, но и установить желаемую яркость свечения лампочки. Кстати, их может быть несколько. Но при этом все они включаются параллельно друг другу и общая

мощность всех лампочек не должна превышать максимальную мощность, которую может обеспечить регулятор при выбранном типе деталей — тринистор, диоды и т. д. Следует отметить, что эта максимальная мощность может быть существенно увеличена без изменения типа деталей, если тринистор и каждый диод разместить на радиаторах, имеющих площадь рассеивания примерно 10......20 см2 каждый. В некоторых случаях это может оказаться приемлемым вариантом.

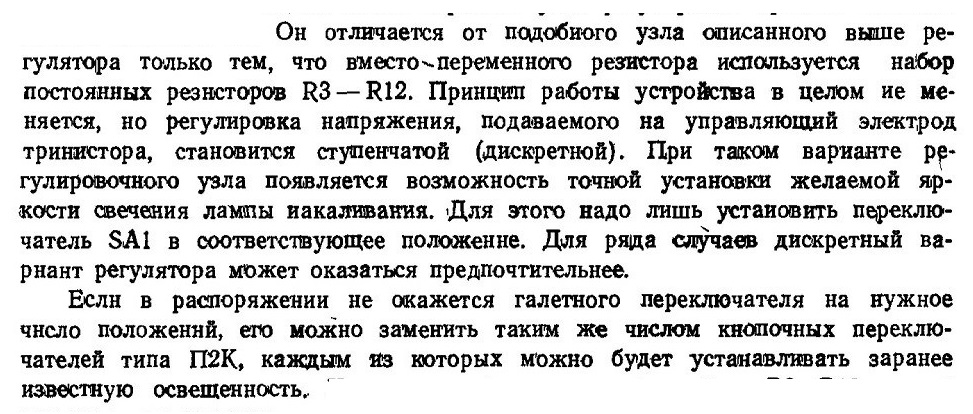

На рис. 40 приведена схема варианта узла регулировки яркости свечения лампы накаливания.

Кроме того, постоянные резисторы R3—R12 можно заменить переменными. При этом появляется возможность точной установки каждой градации яркости свечения лампы накаливания.
