Сервисные часы бытовые (электронная схема, 1989 год)

При разработке сервисных часов будем исходить из того, что обычные, электронные часы уже есть и они выдают импульсы, следующие через интервалы времени длительностью 1 с и 1 мин.

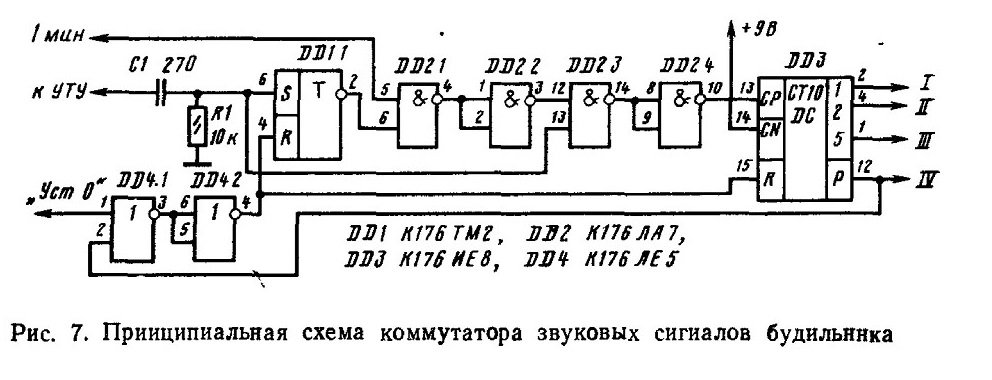

Рис. 7. Принципиальная схема коммутатора звуковых сигналов будильника

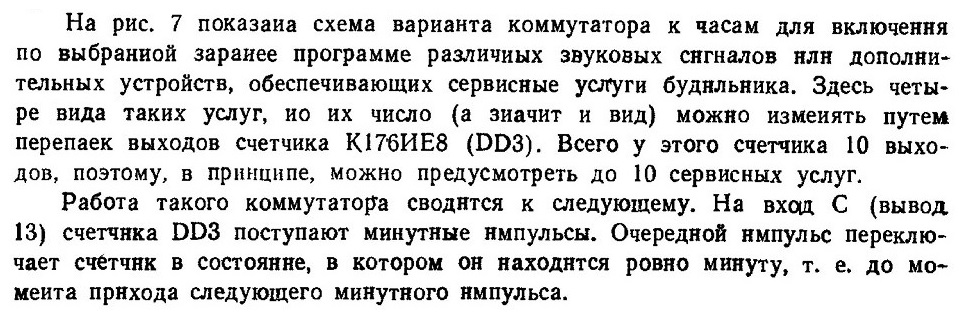

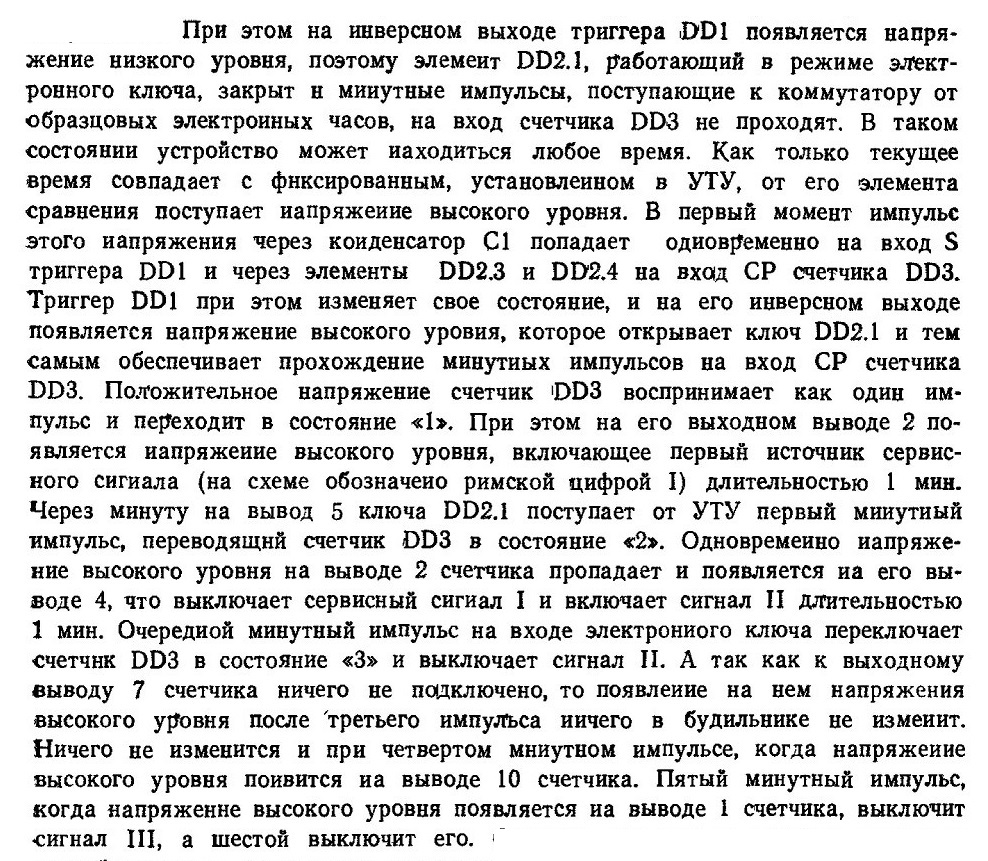

В исходном состоянии на входы R триггера DD1.1 на микросхеме К176ТМ2 и счетчика DD3 подается напряжение высокого уровня, которое обнуляет эти микросхемы.

Седьмой, восьмой и девятый импульсы «перебрасывают» напряжение высокого уровня с вывода 1 на выводы 5, 6, 9 и 11 соответственно. После десятого минутного импульса напряжение высокого уровня появится на выводе 12 счетчика и включит сигнал IV и одновременно обнулит (через элементы DD4.1 и DD4.2) все микросхемы коммутатора.

С этого момента коммутатор оказывается в исходном состоянии и будет находиться в нем до тех пор, пока на его вход не поступит в очередной раз напряжение высокого уровня. А так как триггер DD1.1 обнулен, на его инверсном выходе будет напряжение низкого уровня, которое закроет ключ DD2.1 и, следовательно, минутные импульсы на вход счетчика поступать не могут.

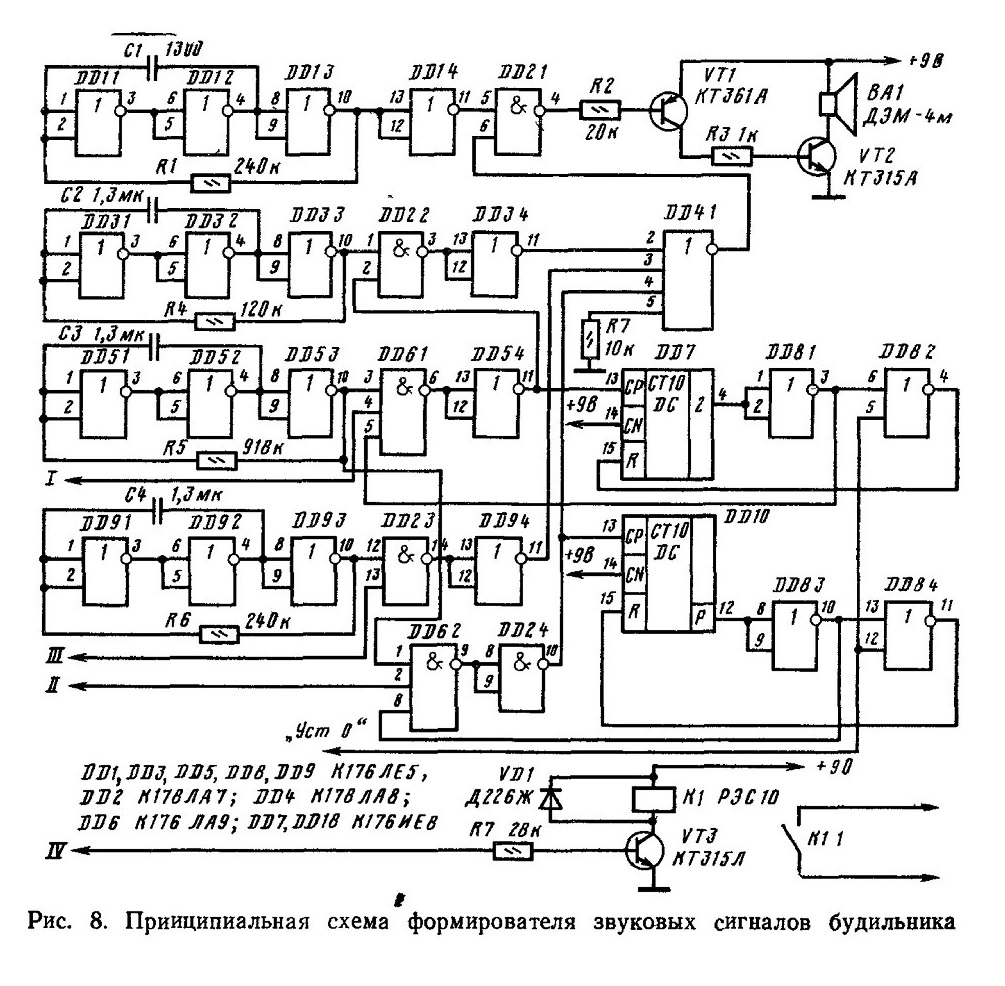

Рис. 8. Принципиальная схема формирователя звуковых сигналов будильника

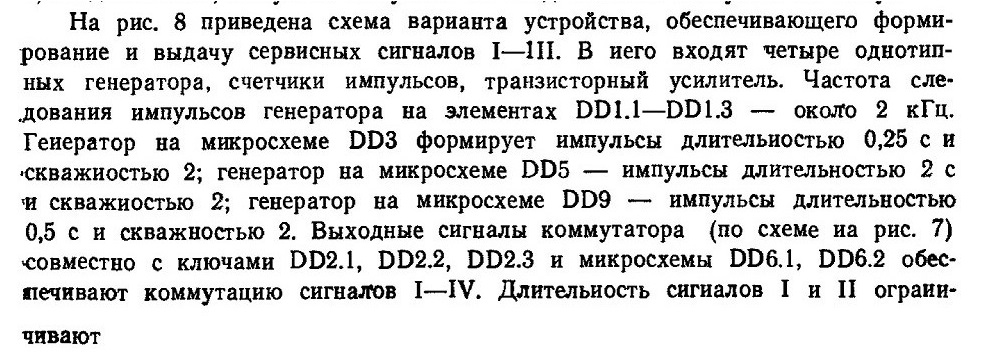

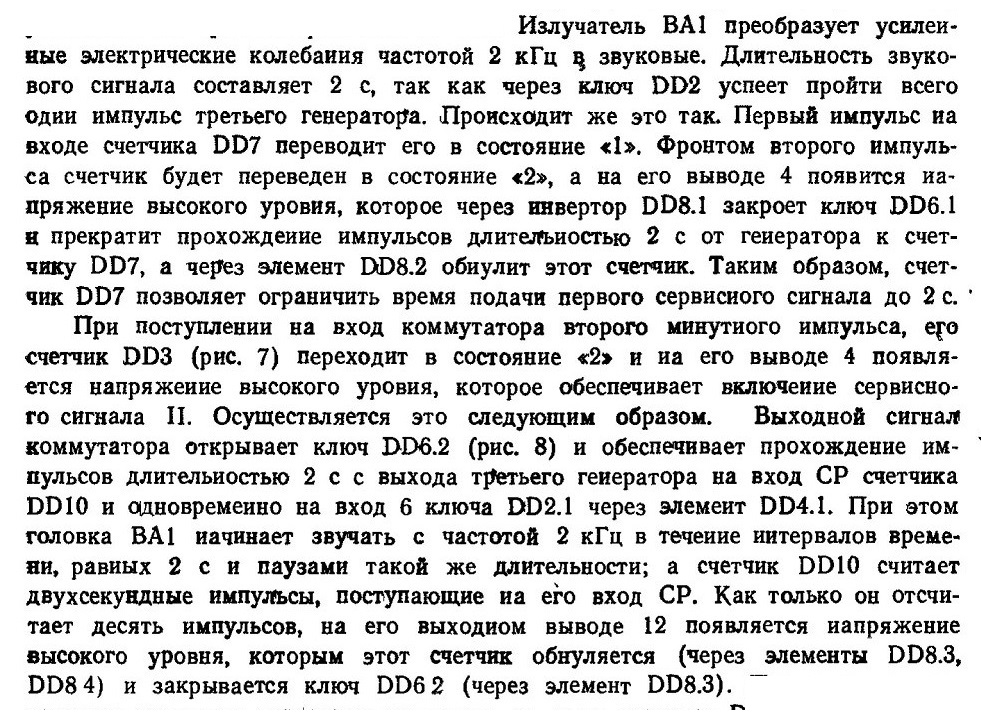

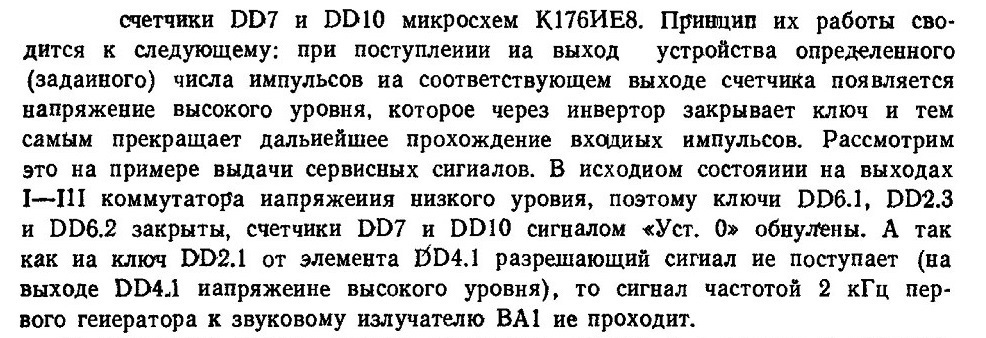

В начальный момент работы будильника сигнал I с вывода 2 счетчика DD3 коммутатора (рис. 7) поступает на ввод 4 ключа DD6.1 и открывает его. Импульсы длительностью 2 с третьего генератора (на микросхеме DD5) начинают поступать на вход счетчика DD7, а также на вывод 2 ключа DD2.2, открывая его. Одновременно импульсы длительностью 0,25 с второго генератора (на микросхеме DD3) начинают поступать на вход элемента DD41, в результате чего на его выходе появляется напряжение низкого уровня, которое  открывает ключ DD2.1 и, следовательно, путь сигналу частотой 2 кГц к усилителю на транзисторах VT1 и VT2.

 При этом двухсекундные импульсы перестают поступать на вход счетчика DD10, — сигнал II прекращается.

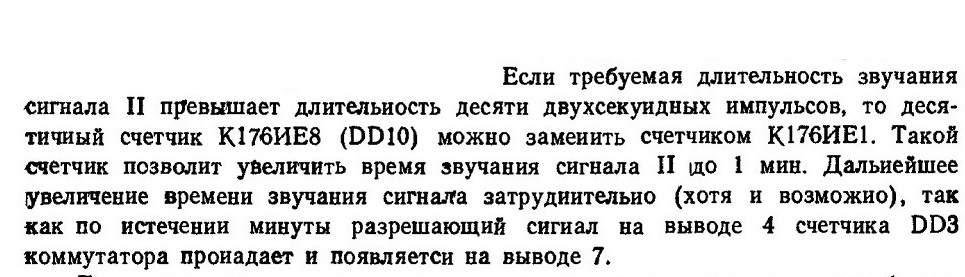

Длительность звучания сигнала II по желанию может быть как увеличена, так и уменьшена.  Для этого надо лишь вход элемента DD8.3 переключить на тот или иной выход счетчика DD10.

Для увеличения длительности звучания сервисного сигнала свыше 1 мин можно напряжения, снимаемые со смежных выходов счетчика DD3 коммутатора, объединить с помощью логического элемента И, через инвертор подать на соответствующий ключ формирователя сервисных сигналов. Если объединить напряжения двух выходов коммутатора, то время звучания сигнала может быть увеличено до двух мин, трех выходов — до трех мин, и т. д. При этом, возможно, потребуется увеличить и объем счета счетчика коммутатора путем последовательного включения нескольких однотипных счетчиков.

Включение сигнала III происходит напряжением высокого уровня на выводе 1 счетчика DD3 коммутатора при поступлении на его вход СР пяти минутных импульсов. Это напряжение открывает ключ DD2.3 и импульсы полу-секундной длительности с выхода генератора (на микросхеме DD9) начинают поступать на вход ключа DD2.1 (через открытый в это время ключ DD2 3 и элементы DD9.4, DD4.I). Головка ВА1 воспроизводит посылки частоты 2 кГц

длительностью 0,5 с с такими же паузами между ними. Звуковой сигнал длится ровно 1 мин. — до поступления очередного (шестого) минутного импульса на вход счетчика DD3 коммутатора. При этом напряжение высокого уровня на выходе счетчика DD3 исчезает, ключ DD2.3 закрывается, прекращая поступление полусекундных импульсов на выход формирователя сервисных сигналов. При десятом минутном импульсе на входе счетчика коммутатора напряжение высокого уровня, появляющееся на выводе 12 этого счетчика, подается через резистор R7 на базу транзистора VT3 и открывает его, срабатывает реле К1 типа РЭС10 (паспорт РС4.524.302) и своими контактами К 1.1 включает звуковой сигнал или другое исполнительное устройство.

Свободный входной вывод 5 элемента DD4.1 можно задействовать, например, для включения таймера, который через заданный промежуток времени выдаст звуковой сигнал. Формирование такого командного сигнала аналогично

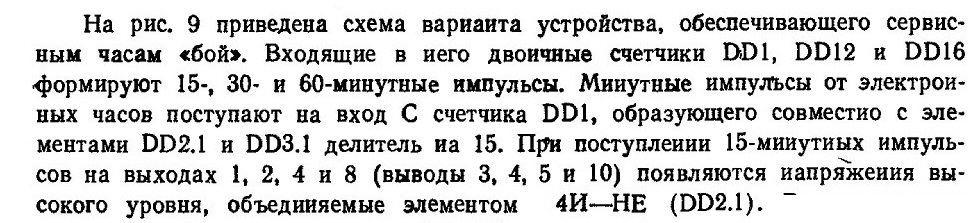

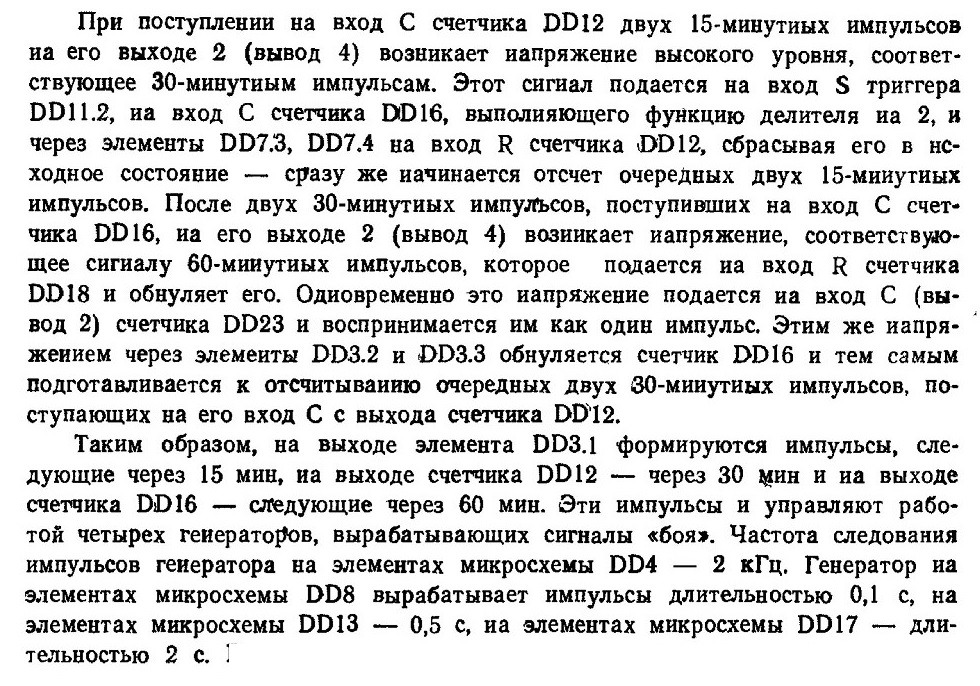

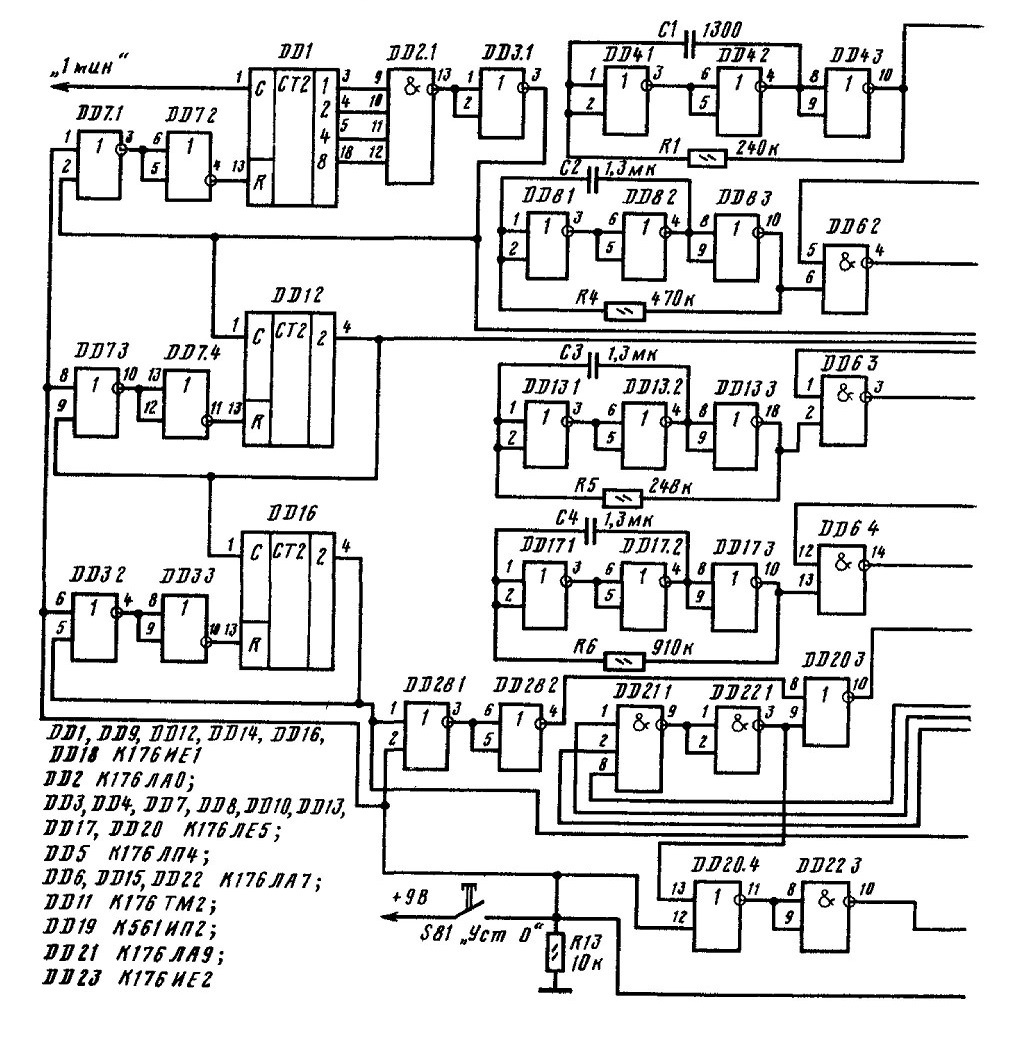

Результирующее напряжение, представляющее собой 15-мииутиые импульсы, через инвертор DD3.1 поступает на вход S триггера DD11.1, вход  С счетчика DD12, работающего делителем на 2, и через элементы DD7.1 и DD7.2 — на вход R счетчика DD1. При этом счетчик DD1 сбрасывается в исходное состояние и начинает отсчет очередных 15-мииутиых импульсов.


Все генераторы выполнены по идентичным схемам и отличаются одни от другого только номиналами входящих в них конденсаторов и резисторов.

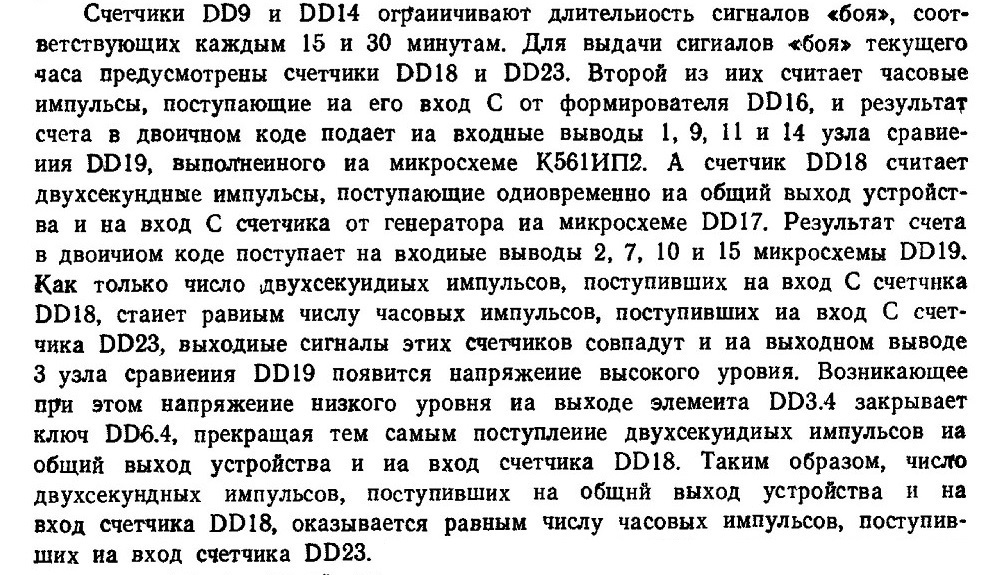

Счетчики DD9 и DD14 ограничивают длительность сигналов «боя», соответствующих каждым 15 и 30 минутам. Для выдачи сигналов «боя» текущего часа предусмотрены счетчики DD18 и DD23.

В результате головка ВА1 воспроизведет столько импульсов двухсекундной длительности, заполненных колебаниями частотой

2 кГц, сколько полных часов в текущем времени. Например, в 10 часов утра головка ВА1 воспроизведет 10 импульсов.

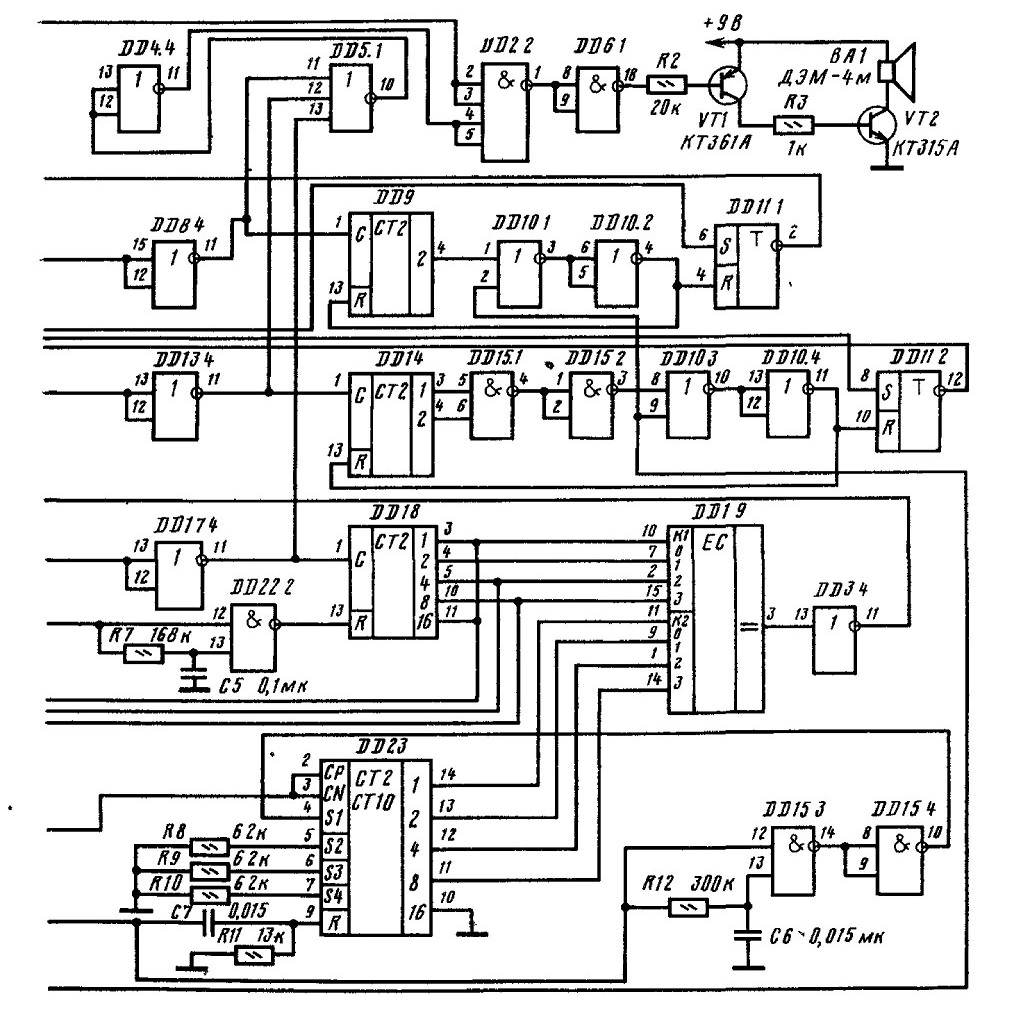

Рассмотрим работу устройства сигналов «боя» в целом. В начальный момент

времени, например соответствующий 00 часов 00 минут, оно обнуляется сигналом «Уст. 0» на входах триггеров DD11.1, DD11.2, счетчиков DD1, DD12, DD16, DD9, DD14, DD18 и DD23.

В результате головка ВА1 воспроизводит правильное число двухсекундных импульсов (в нашем примере в), соответствующие числу полных часов в текущем времени.

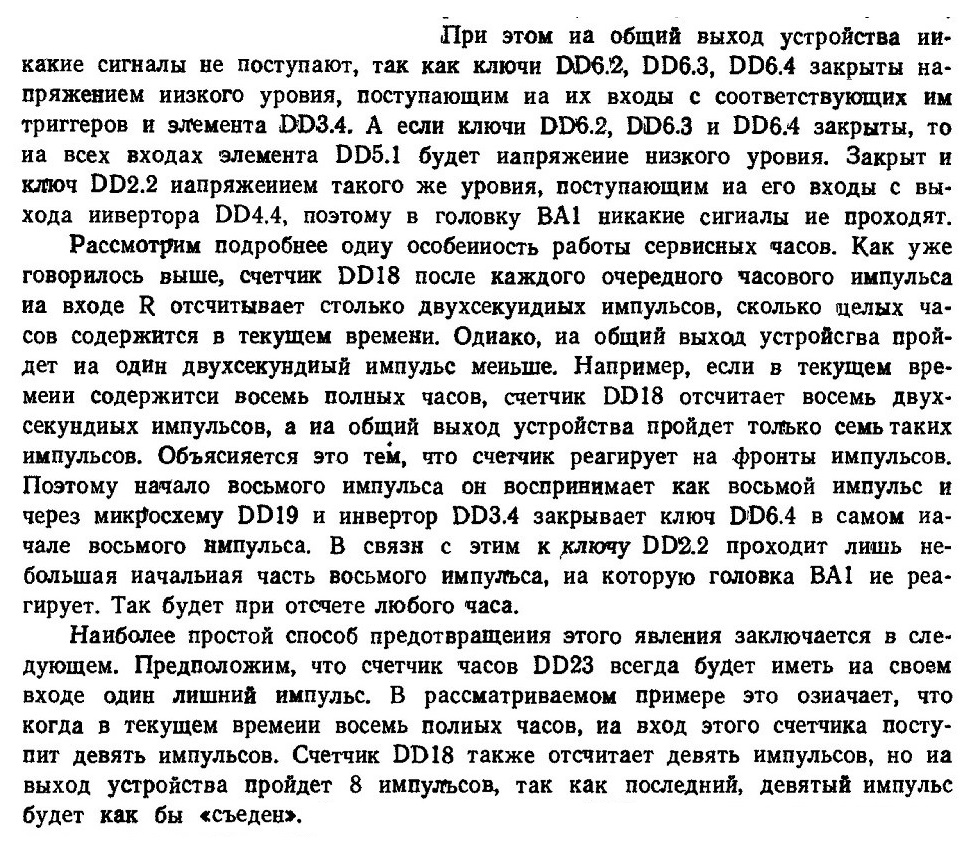

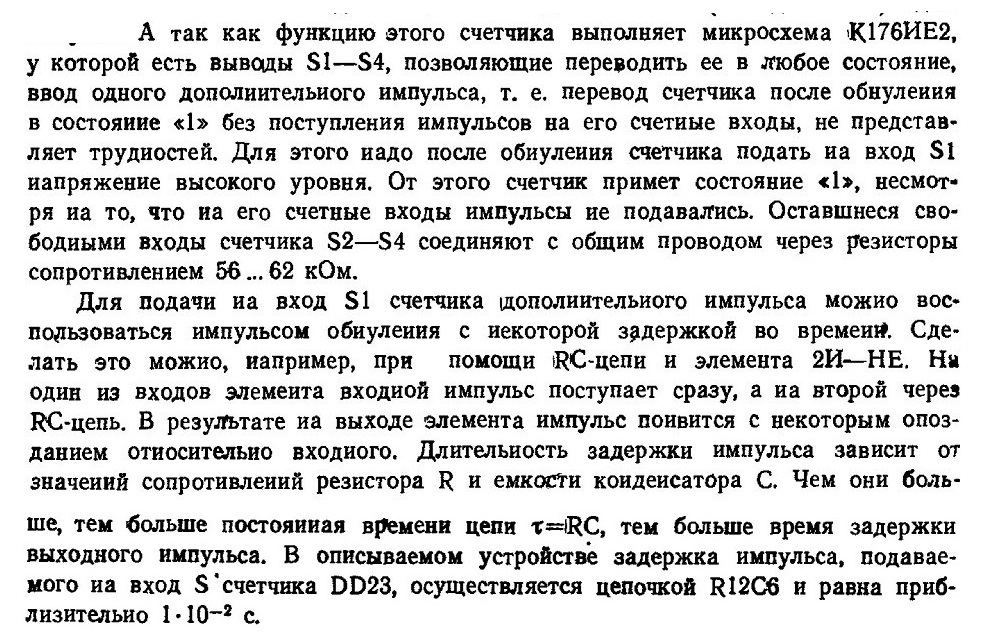

Для обеспечения такого режима работы часов необходимо сразу после обнуления счетчика DD23 подавать на его входы СР и GN (выводы 2 и 3) один импульс.

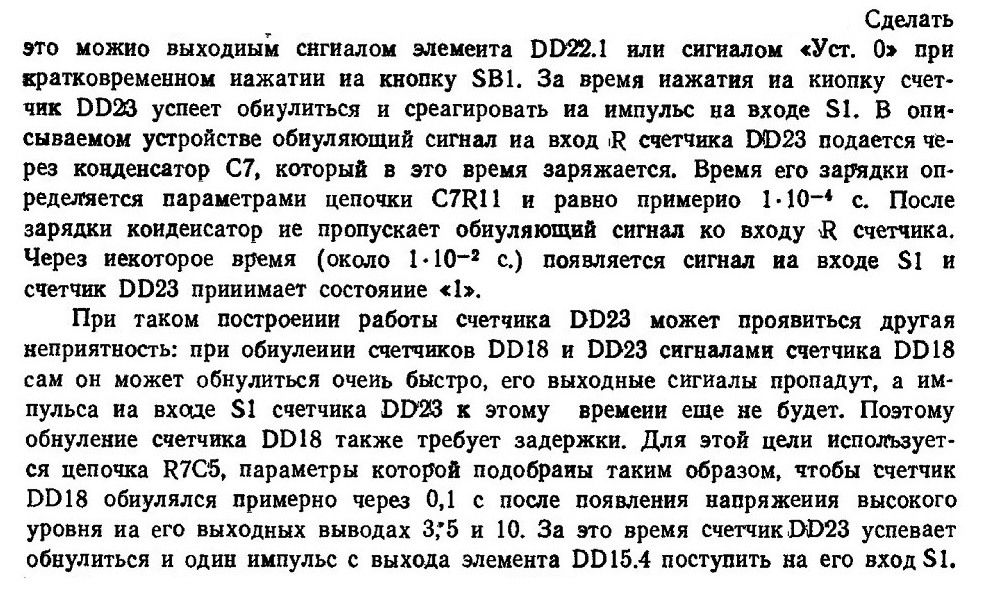

Следует учесть, что к моменту подачи импульса на вход S1 DD23 счетчик должен успеть обнулиться и сигнал обнуления снят со входа R.

Таким образом, на выходе счетчика DD23 всегда присутствует один лишний импульс, поэтому в 00 часов 00 минут текущего времени счетчик DD23 находится в состоянии «1».

По истечении 15 минут, т. е. в 00 часов 15 минут текущего времени, первый 15-мииутиый импульс поступит с выхода элемента DD3.1 на вход S триггера DD11.1.

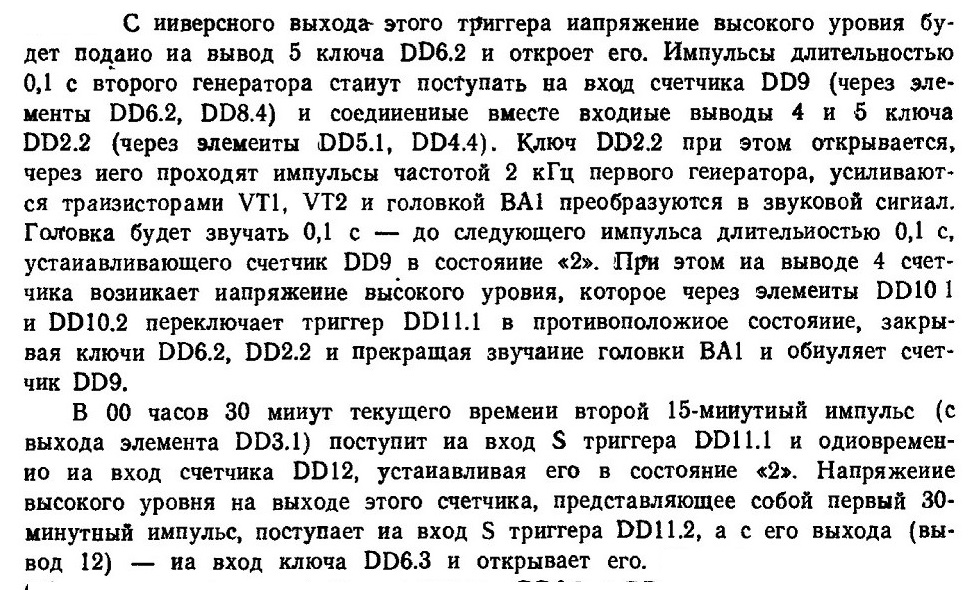

Импульсы длительностью 0,5 с третьего генератора через элементы DD6.3 и DD13.4 проходят к счетчику DD14 и через элементы DD5.1 и DD4.4 — на вход ключа DD2.2. Ключ DD2.2 при этом открывается и пропускает к транзисторам усилителя и головке ВА1 импульсы первого генератора — раздается звуковой сигнал.

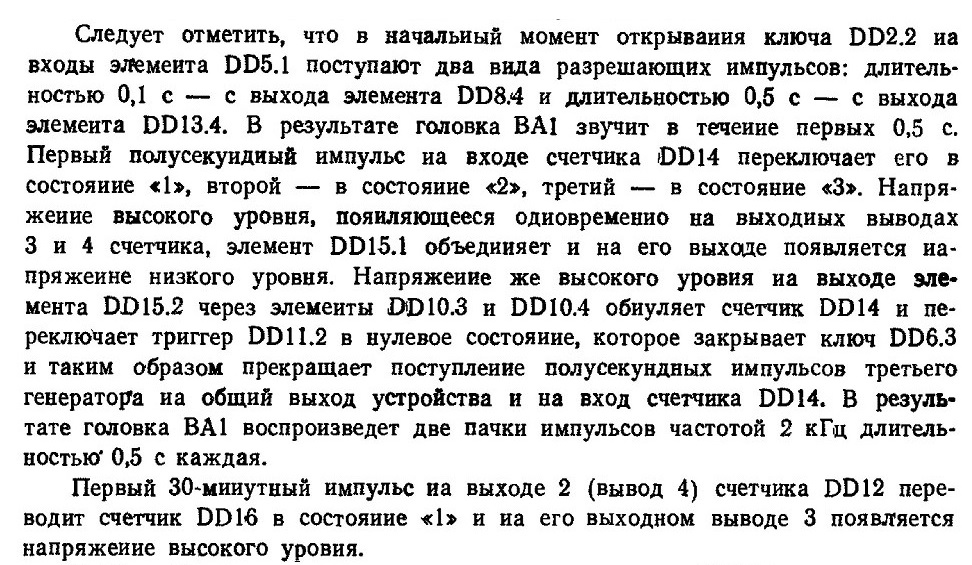

В 00 ч 45 мин текущего времени на входе триггера DDI1.1 вновь появится 15-минутный импульс, полностью повторяющий процессы, вызванные первым 15-мииутиым импульсом. В этом случае головка BA1 звучит 0,1 с.

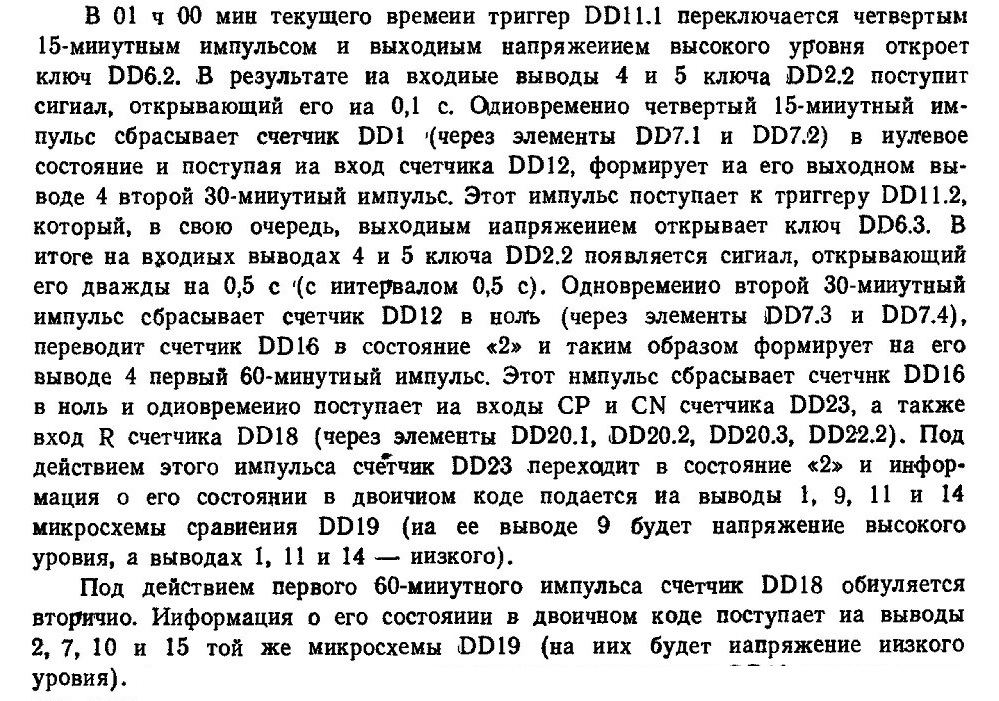

В 01 ч 00 мин текущего времени триггер DD11.1 переключается четвертым 15-минутным импульсом и выходным напряжением высокого уровня откроет ключ DD6.2.

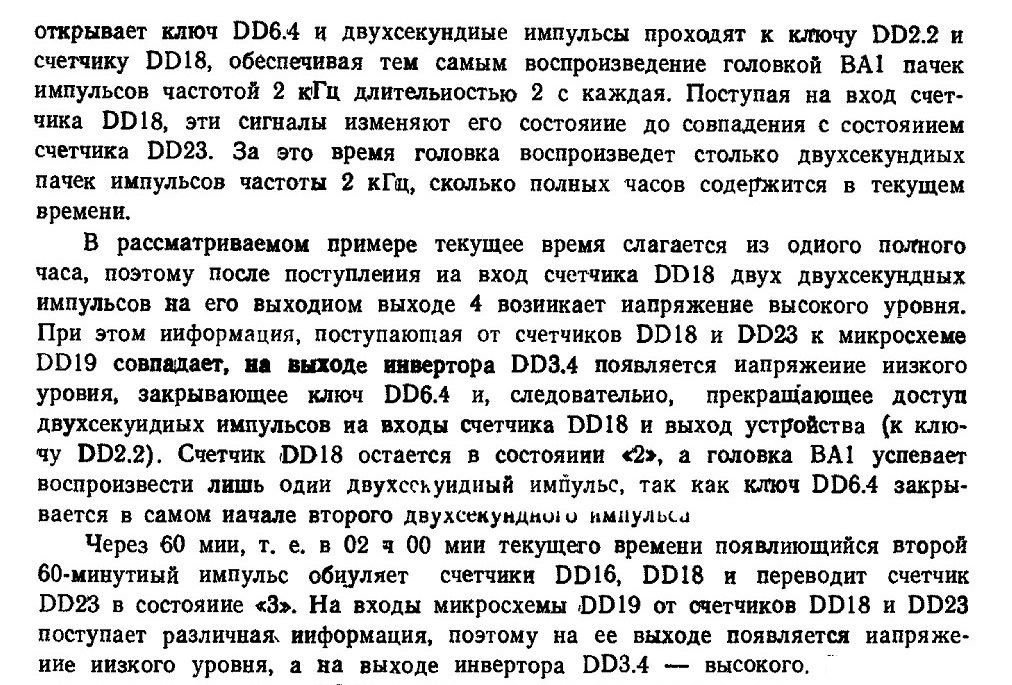

А так как на этих группах выводов микросхемы DD19 уровни сигналов различны, на ее выходе возникает сигнал, соответствующий напряжению низкого уровня. Инвертор DD3.4 выходным напряжением высокого уровня открывает ключ DD6.4 и двухсекундные импульсы проходят к ключу DD2.2 и счетчику DD18, обеспечивая тем самым воспроизведение головкой ВА1 пачек импульсов частотой 2 кГц длительностью 2 с каждая.

Ключ DD6 4 открывается и счетчик DD18 отсчитывает три двухсекундных импульса, два из которых головка ВА1 преобразует в звуковые сигналы.

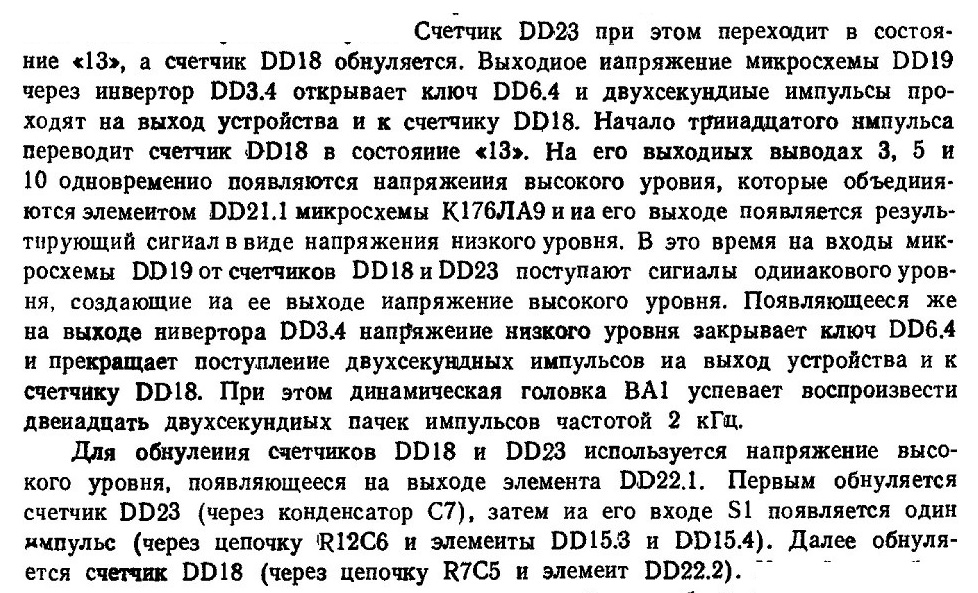

Аналогично часы работают и при поступлении 3—11 60-минутных импульсов. В 12 ч 00 мин текущего времени на выходе счетчика DD16 появляется 12-й 60-мииутный импульс.

Устройство «боя» при этом принимает исходное состояние, в каком оно было в 00 ч 00 мни и все процессы повторяются через каждые 12 ч.
