Итак, для автомата требуются, в общем случае, два вида электронных часов образцовые и местные. Рассмотрим некоторые особенности их построения.

В литературе описано много различных вариантов электронных часов [1, 2]. Для обеспечения достаточной для практики точности хода в тактовый генератор часов включают кварцевый резонатор, который, как известно, обладает высокой стабильностью частоты собственных колебаний и тем самым обеспечивает соответствующую стабильность хода часов.

Общая идея работы электронных часов сводится к следующему. В них есть генератор импульсов, частота которых стабилизирована кварцевым резонатором. За ним следует делитель частоты, который частоту импульсов генератора делит до частоты 1 Гц. Импульсы этой частоты используют для отсчета секунд. Частота импульсов генератора зависит от используемого в нем кварцевого резонатора, и обычно равна 32768 Гц. Вообще-то в генераторе можно использовать кварцевый резонатор на любую частоту, применив делитель частоты с коэффициентом деления, численно равным (в разах) частоте резонатора (в герцах)

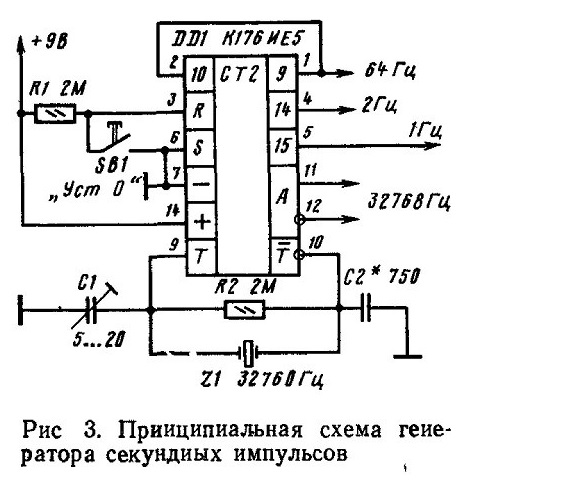

Рис 3. Принципиальная схема генератора секундных импульсов

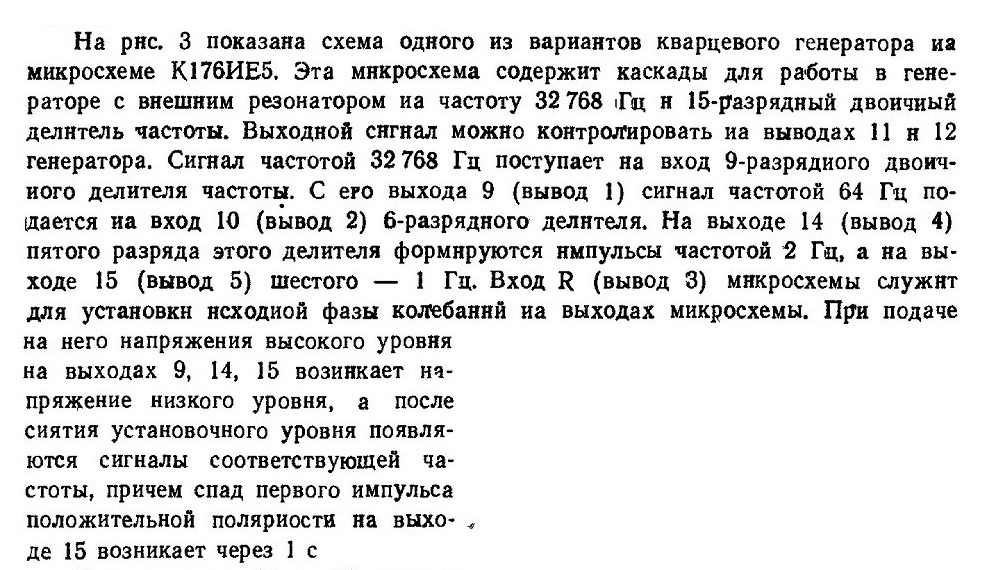

Конденсаторы С1 и С2 служат для точной установки частоты кварцевого генератора. Наибольшая емкость первого из них может быть 20 .. 30 пФ, второго — 30... 1000 пФ.

При увеличении емкости конденсатора С1 частота генерации уменьшается.

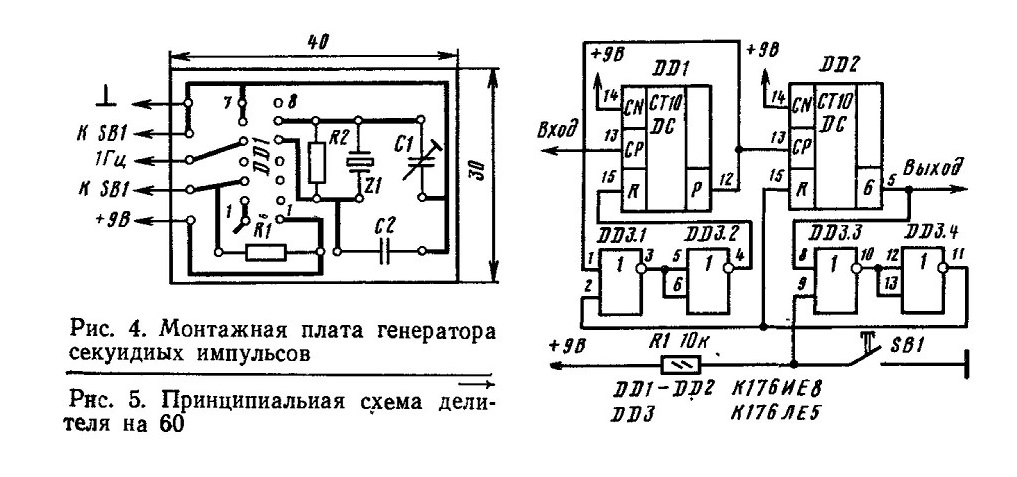

Рис. 4. Монтажная плата генератора секундных импульсов
Рис. 5. Принципиальная схема дели теля на 60

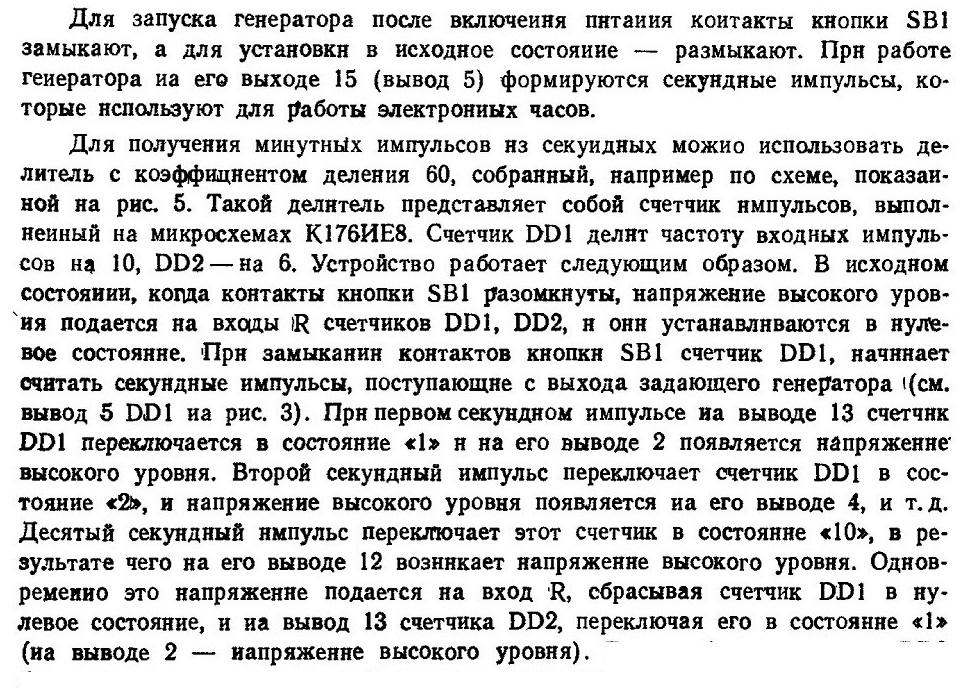

На рис. 4 показала печатная плата и схема соединения деталей задающего генератора. При этом имеется в виду, что кнопка SB1 «Уст. 0» вынесена за пределы этой платы.

Таким образом, счетчик DD2 будет считать каждый десятый импульс, поступающий на вход счетчика DD1.

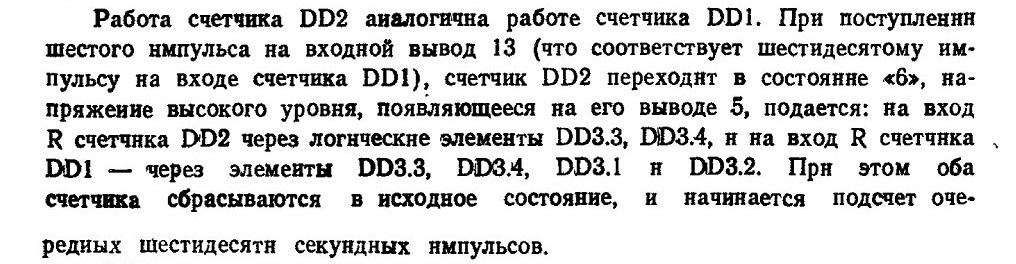

В результате на выводе 5 счетчика DD2 получаем минутные импульсы.

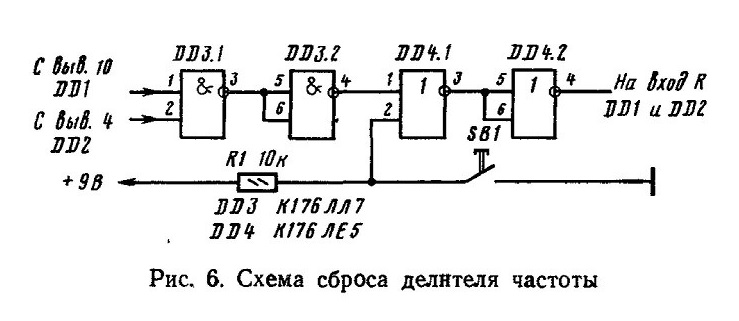

Рис. 6. Схема сброса делителя частоты

Следует отметить, что используя еще один такой же делитель (по схеме рис. 5) и подавая на вход первого его счетчика DD1 минутные импульсы, на выводе 5 второго счетчика такого делителя получим часовые импульсы.

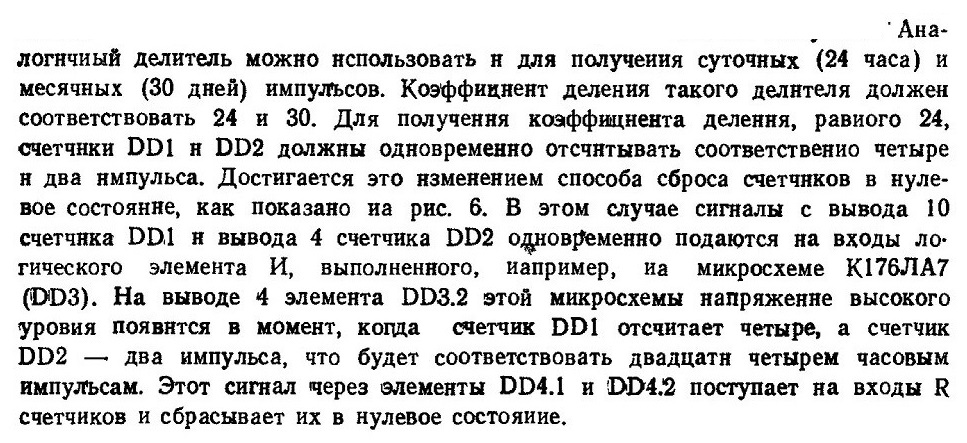

Для получения коэффициента деления, равного 30, делитель остается таким же, как делитель на 24, только на вход 1 элемента DD3.1 необходимо подать сигнал с вывода 12 счетчика DD1, а на второй вход этого элемента — с вывода 7 счетчика DD2.

Для обеспечения индикации текущего времени можно воспользоваться одним из способов, описанных в [1, 2]. Задача значительно упрощается, если для этой цели использовать микросхемы типа К176ИЕ4 и К176ИЕЗ.

Считаем, что минутные и секундные импульсы получены. Однако в быту кроме визуальной желательна еще и звуковая информация о времени; например, чтобы часы периодически, либо по заданной программе подавали звуковые сигналы. В простейшем случае — это режим будильника. Например, можно сделать так, что утром за 5 мин до назначенного времени будильник дает краткий звуковой сигнал, подготавливая вас к полному просыпанию, а через 5 мин звонит в течение минуты. Это может оказаться особенно полезным несущим дежурство у постели больного, ребенка. В таких ситуациях достаточно бывает сигнала длительностью 0,1... 0,5 с, чтобы проснуться. Можно сделать и так, что сначала будильник станет звонить тихо, через несколько минут громче, а еще через некоторый промежуток времени очень громко, вплоть до включения «сирены».

Такие часы обладают рядом перечисленных выше возможностей. Зададимся следующими требованиями к ним. Во-первых, часы должны работать

в режиме будильника, выдавая в установленное время сигнал длительностью около 2 с в виде последовательности коротких звуковых посылок длительностью 0,25 с с такой же паузой между ними (скважность 2), а еще через минуту — 10 посылок длительностью по 2 с и скважностью 2. Опыт эксплуатации электронных часов, выпускаемых нашей промышленностью, показывает, что в режиме будильника длительность такого сигнала может быть ограничена 15... 30 с. Через 3 мин часы выдают звуковой сигнал длительностью посылки 0,5 с и такой же длительностью пауз между ними, а еще через 5 мни — сигнал «сирены». Число разновидностей и последовательность чередования сигналов сервисного будильника зависят от интересов и фантазии радиолюбителя.

Во-вторых, часы должны обеспечивать «бой». Например, через каждые 15 мин выдавать звуковой сигнал длительностью 0,1 с; через каждые 30 мни — звуковой сигнал в виде двух посылок длительностью по 0,5 с, а каждый час отмечать звуковым сигналом в виде посылок длительностью 2 с и такими же

паузами между ними. Разумеется, что число часовых звуковых посылок должно соответствовать текущему времени. Максимальное число часовых посылок может быть 24 или 12.

В-третьих, необходимо предусмотреть возможность одиночных звуковых сигналов длительностью около 1 с через любой желаемый интервал времени, устанавливаемый на часах вручную.
