Buderus Каталог отопительной техники (2014 год)

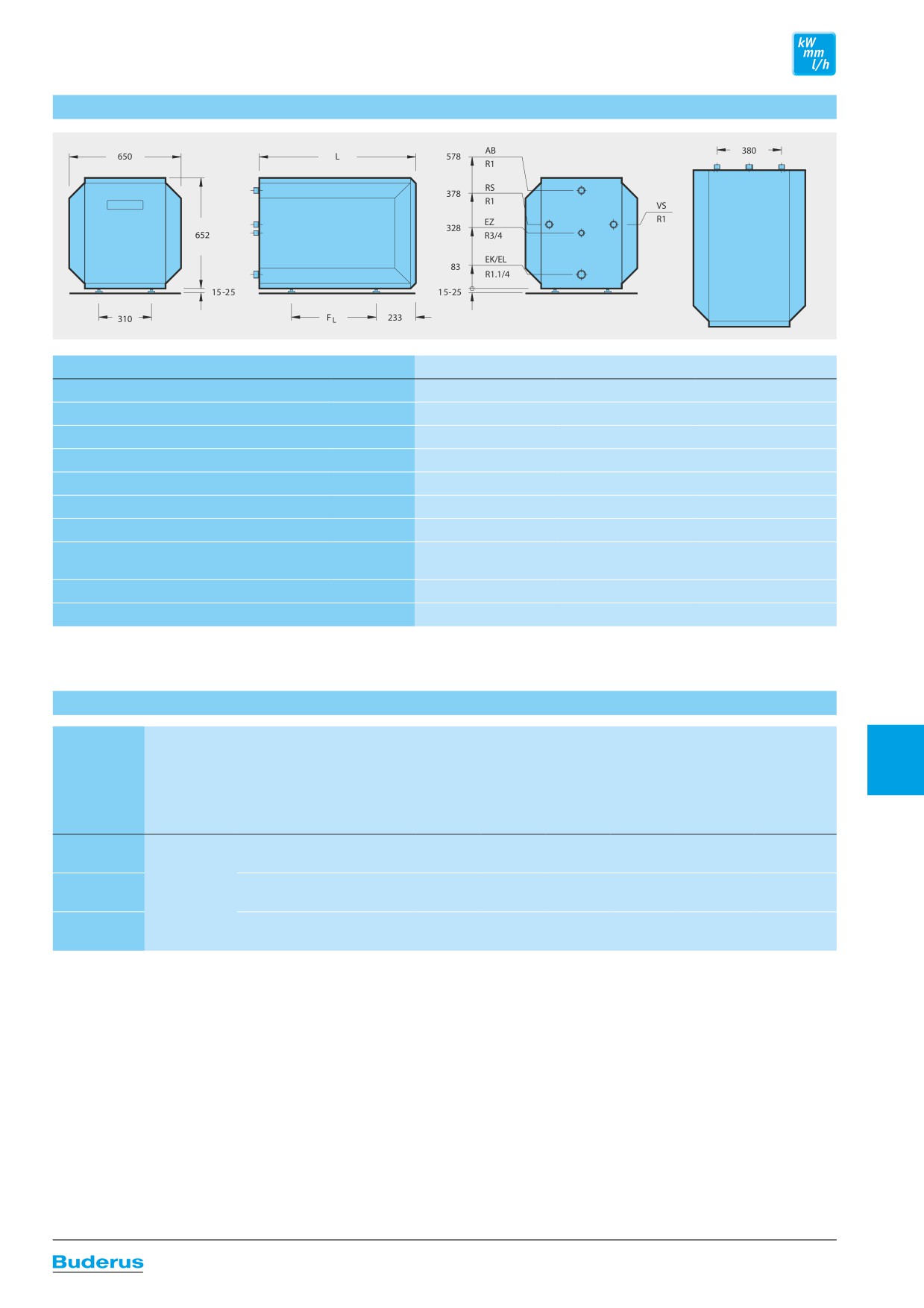

LT135/1-LT300/1

Logalux

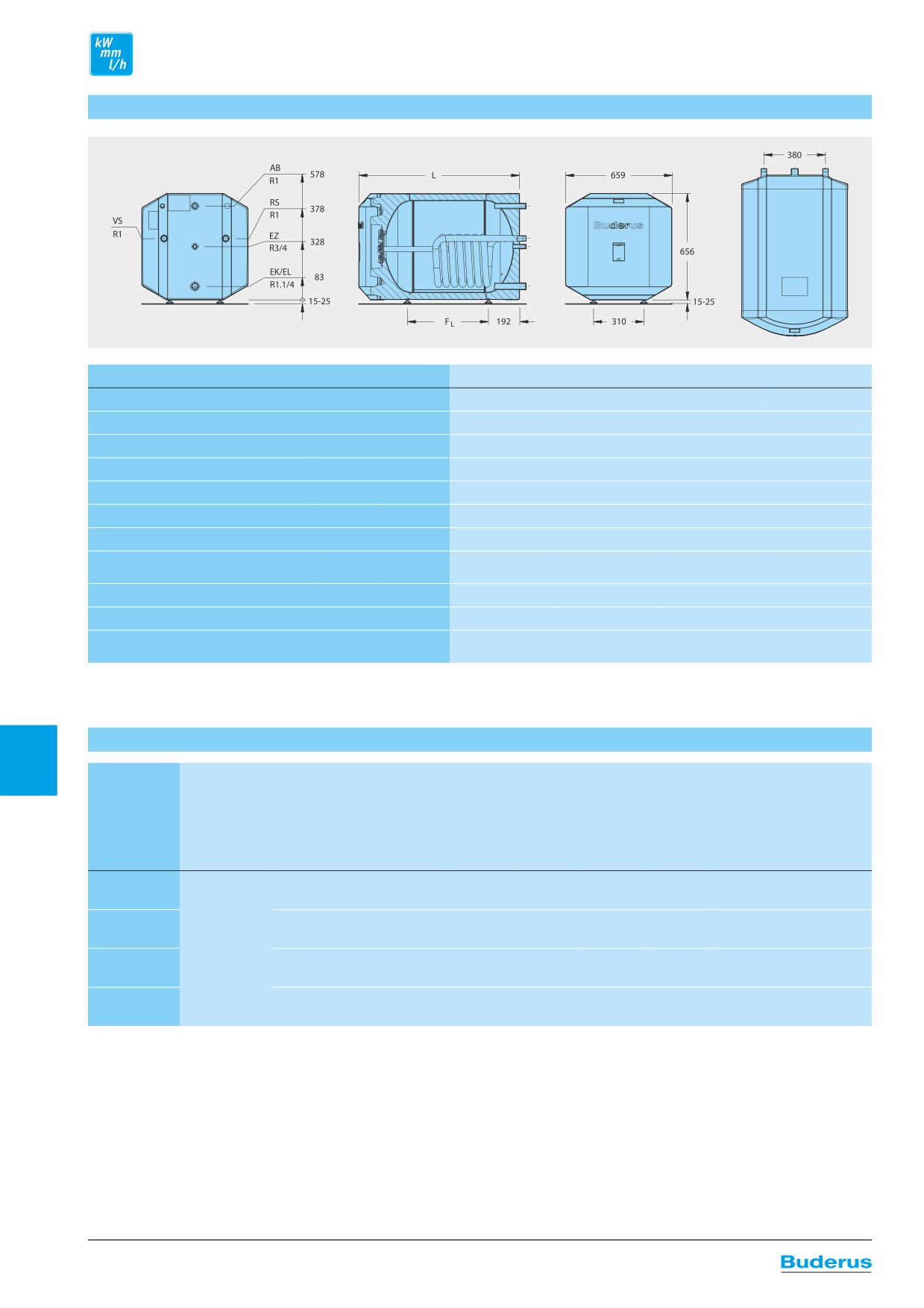

Горизонтальный бак-водонагреватель

Logalux LT135/1-LT300/1

LT135/1

LT160/1

LT200/1

LT300/1

Объем бака

135

160

200

300

Длина

мм

882

992

1147

1537

Расстояние между опорами

F_L

мм

390

500

655

1045

Объем воды в греющем контуре

Теплопотери в режиме готовности ¹⁾

кВтч/24ч

1,1

1,2

1,4

1,7

Максимальная весовая нагрузка

кг

500

Вес нетто ²⁾

кг

100

112

165

Максимальное избыточное рабочее давление

бар

16 для греющего контура / 10 для контура ГВС

Максимальная рабочая температура

°C

110 для греющего контура / 95 для контура ГВС

Рег. N DIN по DIN 4753-2

0091/03-MC

N сертификата согласно проверке конструктивного

Z-DDK-MUC-318302-16

образца EG по Правилам 97/23/EG

¹⁾ Через 24 часа при температуре в баке 65 °C (по E DIN 4753-8)

²⁾ Вес с упаковкой примерно на 5 % больше

Непрерывная мощность по контуру ГВС

Обозначение Температура

Показатель мощности N_L

Непрерывная мощность по контуру ГВС

Расход

Потери

подающей

при температуре горячей

при температуре горячей воды ²⁾

воды в

давления

линии

воды ¹⁾

греющем

греющего

контуре

контура

60 °C

45 °C

60 °C

°C

л/ч

кВт

л/ч

кВт

м³/ч

мбар

2,3

528

21,6

297

17,3

2,8

LT135/1

2,4

556

22,7

308

18,0

3,5

699

28,4

385

22,2

2,8

LT160/1

3,7

721

29,4

396

23,1

3,5

4,6

759

30,8

424

24,8

2,8

LT200/1

4,9

814

33,1

468

27,1

4,0

133

9,2

1070

43,6

605

35,2

2,8

LT300/1

9,6

1202

49,0

689

40,0

5,0

240

¹⁾ По DIN 4708 показатель мощности приведен для стандартных условий (выделено жирным шрифтом) t_v = 80 °C и t_s

p = 60 °C,

мощность греющего контура в соответствии с непрерывной мощностью по контуру ГВС в кВт при 45 °C

²⁾ Температура холодной воды на входе 10 °C

10022

Logalux

L135-L200

Горизонтальный бак-водонагреватель

Характеристики и особенности

Современная универсальная

t Небольшая занимаемая площадь в ком-

t Теплоизоляция из жесткого пенополи-

концепция

бинации с отопительным котлом, уста-

уретана толщиной 50 мм, не содержа-

новленным на бак сверху (максималь-

щего фторхлоруглеводороды

t Баки-водонагреватели в горизонталь-

ная весовая нагрузка на бак 500 кг)

t Расход тепла в режиме готовности всех

ном исполнении с приварным гладко-

трубным теплообменником и с регулиро-

t Высокий комфорт в приготовлении горя-

типоразмеров не превышает допусти-

ванием температуры

чей воды при одновременно малой по-

мые границы

требности в занимаемой площади для

t Высокая эксплуатационная мощность

варианта установки бака под котлом

Простое обслуживание и монтаж

обеспечивается приварным внутренним

гладкотрубным теплообменником

t Система управления для приготовле-

t Большой люк спереди для проведения

ния горячей воды, термометр, инертный

чистки и осмотра имеет удобный доступ

t Три сертифицированных типоразмера

баков емкостью 135, 160 и 200 литров

анод и регулируемые по высоте опоры -

t В качестве дополнительного оборудова-

дополнительные комплектующие

ния подготовленный на заводе соедини-

t По форме и цвету соответствуют отопи-

тельным котлам Logano G124

тельный трубопровод котел-водонагре-

Высокоэффективная защита от

ватель

t Баки-водонагреватели Logalux соответ-

коррозии и теплоизоляция

t Соединительный штекер для контроля

ствуют требованиям „Положений об об-

щих условиях эксплуатации систем во-

t Защита от коррозии по DIN 4753-3 тер-

за магниевым анодом

доснабжения“

моглазурью DUOCLEAN MKT фирмы Бу-

t Регулируемые по высоте опоры для быс-

дерус и магниевым анодом

трого и простого выравнивания бака-во-

t Пригодны для всех видов питьевой воды

благодаря покрытию гигиеничной тер-

t Регулирование инертного анода со ста-

донагревателя при установке на неров-

мо-лазурью DUOCLEAN MKT фирмы Бу-

билизатором напряжения с заземля-

ном полу

дерус; при общей жесткости воды ниже

ющим контактом - по дополнительному

t Монтаж комплектующих требует мини-

2 °dH - по запросу

заказу

мум действий и занимает мало времени

Работа/нагрев

Работа

хностей. Цель - обеспечить процесс на-

Нагрев

грева воды в баке независимо от рабочих

В баках-водонагревателях происходит на-

Нагрев происходит в гладкотрубном те-

циклов отопительного котла. Такое фун-

грев воды для контура ГВС и аккумулиро-

плообменнике, в греющем контуре кото-

кционирование реализовано в обычной

вание ее в нагретом состоянии. Важней-

рого находится вода с максимальной тем-

комбинации бака-водонагревателя Loga-

шим критерием эффективной передачи

пературой до 110 °C и максимальным из-

lux L с отопительным котлом.

тепла является размер греющих повер-

быточным давлением до 16 бар

Конструкция

Исполнение

объему бака

t устойчивость защитного слоя, не зави-

сящая от состава воды

Баки-водонагреватели Logalux L изготав-

Защита от коррозии

t идеальная гладкость, твердость и хими-

ливаются в горизонтальном исполнении.

ческая нейтральность покрытия

Теплоотражающая эмаль DUOCLEAN

t гигиеничность и бактериологическая бе-

Сосуды, работающие под давлением/

MKT фирмы Будерус отвечает требовани-

зупречность

регистрация DIN

ям по коррозионной защите DIN 4753, что

t простота чистки

про-верено на большом количестве баков

Баки-водонагреватели изготавливаются

в течение многих лет. Это композицион-

t прочность и устойчивость к тепловым

по DIN 4753-1 как закрытые сосуды груп-

ударам в диапазоне от -30 до +220 °C

ный материал из стекла и стали; функцию

пы II, работающие под давлением, и вы-

без образования трещин

дополнительной катодной защиты выпол-

полнены из „стали, пригодной для эмали-

t не ржавеет благодаря системе катодной

няет магниевый или инертный анод (до-

ровки“ с нанесением термоглазури по

защиты DUOCLEAN MKT, магниевому

полнительные комплектующие).

DIN 4753-3. Баки-водонагреватели с гре-

или инертному аноду (дополнительные

ющей поверхностью гладкотрубного те-

Горячая вода контактирует только с гигие-

комплектующие)

плообменника зарегистрированы в соот-

ничным материалом, поэтому баки-водо-

t устойчивость к воздействию кислорода,

ветствии с DIN 4753-2 и имеют регистра-

нагреватели фирмы Будерус в течение

а также к скапливанию на дне твердых

ционный номер DIN, т.е. прошли проверку

длительного времени надежно обеспечи-

частиц

по DIN.

вают следующие показатели:

t соответствие действующему Положе-

Люк для осмотра и чистки

Греющая поверхность

нию о приготовлении воды питьевого ка-

Для осмотра и проведения чистки резер-

гладкотрубного теплообменника

чества

вуара имеется достаточно большой смот-

Отличительной особенностью баков-во-

t пригодность для всех видов питьевой

ровой люк с крышкой

донагревателей являются превосходные

воды

свойства греющей поверхности внутрен-

t возможность широкого применения не-

Теплоизоляция/обшивка

него гладкотрубного теплообменника:

зависимо от имеющейся воды. При об-

Высококачественная теплоизоляция вы-

щей жесткости воды ниже 2 °dH - по за-

t точность регулировки температуры го-

просу

полнена из жесткого пенополиуретана

рячей воды

толщиной 50 мм, не содержащего фтор-

t нейтральность относительно качества

t оптимальное расположение в нижней

имеющейся воды

хлоруглеводороды, вспененного завод-

части бака

ским способом и облицованного обшив-

t независимость от материала трубопро-

t гигиеничность

вода

кой из стального листа синего цвета.

t равномерность прогрева воды по всему

10025

L135-L200

Logalux

Горизонтальный бак-водонагреватель

Регулирование

Регулирование температуры горячей

отопления. На системе управления, на-

ре один раз в неделю нагревается до

воды

пример, Logamatic 4211, можно устано-

температуры 70 °C.

Регулятор температуры с датчиком, уста-

вить программу нагрева воды в баке и

t Внимание: во время проведения де-

новленным в баке, управляет одним за-

включения циркуляционного насоса по

зинфекции вплоть до снижения высо-

грузочным насосом или одним регулиру-

таймеру.

кой температуры воды существует опас-

ющим клапаном, поддерживая заданное

ность ошпаривания в местах водораз-

Для котлов с постоянной температурой

значение температуры воды в баке.

бора. Для такого режима работы настоя-

котловой воды имеется система управле-

Обратный клапан, установленный после

тельно рекомендуется устанавливать

ния для приготовления горячей воды сис-

загрузочного насоса, препятствует неже-

термостатические вентили

темы ГВС, регулирующая работу загру-

лательному остыванию через греющий

t Важным критерием для выбора циркуля-

зочного насоса.

контур.

ционного насоса является устойчивость

Термическая дезинфекция

к температурам свыше 60 °C

Программа приоритетного

Если температура горячей воды регули-

t Подключаемые пластмассовые шлан-

приготовления горячей воды

руется, например, системой управления

ги должны также выдерживать высокие

На системе управления отопительного

Logamatic 4211, то возможно активирова-

температуры (например, для стираль-

котла можно выбрать программу приори-

ние функции автоматической термиче-

ной машины)

тетного или параллельного приготовле-

ской дезинфекции. Вода в баке и в конту-

t Оцинкованные трубы могут быть повре-

ния горячей воды по отношению к режиму

ждены из-за высокой температуры

Поставка

Бак-водонагреватель в сборе

1 упаковка в пленку на палете

Техническая документация

Рекомендации по проектированию

Область применения

- Монтаж греющего контура осущест-

входе холодной воды между баком и за-

Баки-водонагреватели Logalux L предназ-

вляется по DIN 4751-1-4

порным клапаном, по возможности в са-

начены для нагрева воды в контуре ГВС в

Водоподготовка

мой высокой точке, вплоть до положения

над баком

соответствии с Положением о приготов-

t Контур ГВС

лении воды питьевого качества. Их можно

t Устанавливать только в вертикальном

- Для бака-водонагревателя с термо-

положении

применять, если теплоноситель в грею-

глазурью водоподготовку проводить

щем контуре не является горючим, едким

не требуется. Однако подключаемые

t Повесить табличку с предупреждением

или ядовитым веществом, а также при

металлические водопроводные трубы

t Сбросную линию прокладывать с укло-

условии, что избыточное давление в

подвергаются различным, в зависи-

ном, выходное отверстие должно лег-

греющем контуре не более

16 бар и

мости от свойств воды, агрессивным

ко контролироваться и находиться вы-

температура не выше 110 °C.

воздействиям или в них образуются

ше воронки на 20-40 мм. Учитывать воз-

отложения солей жесткости (извести),

можность образования в подвале обрат-

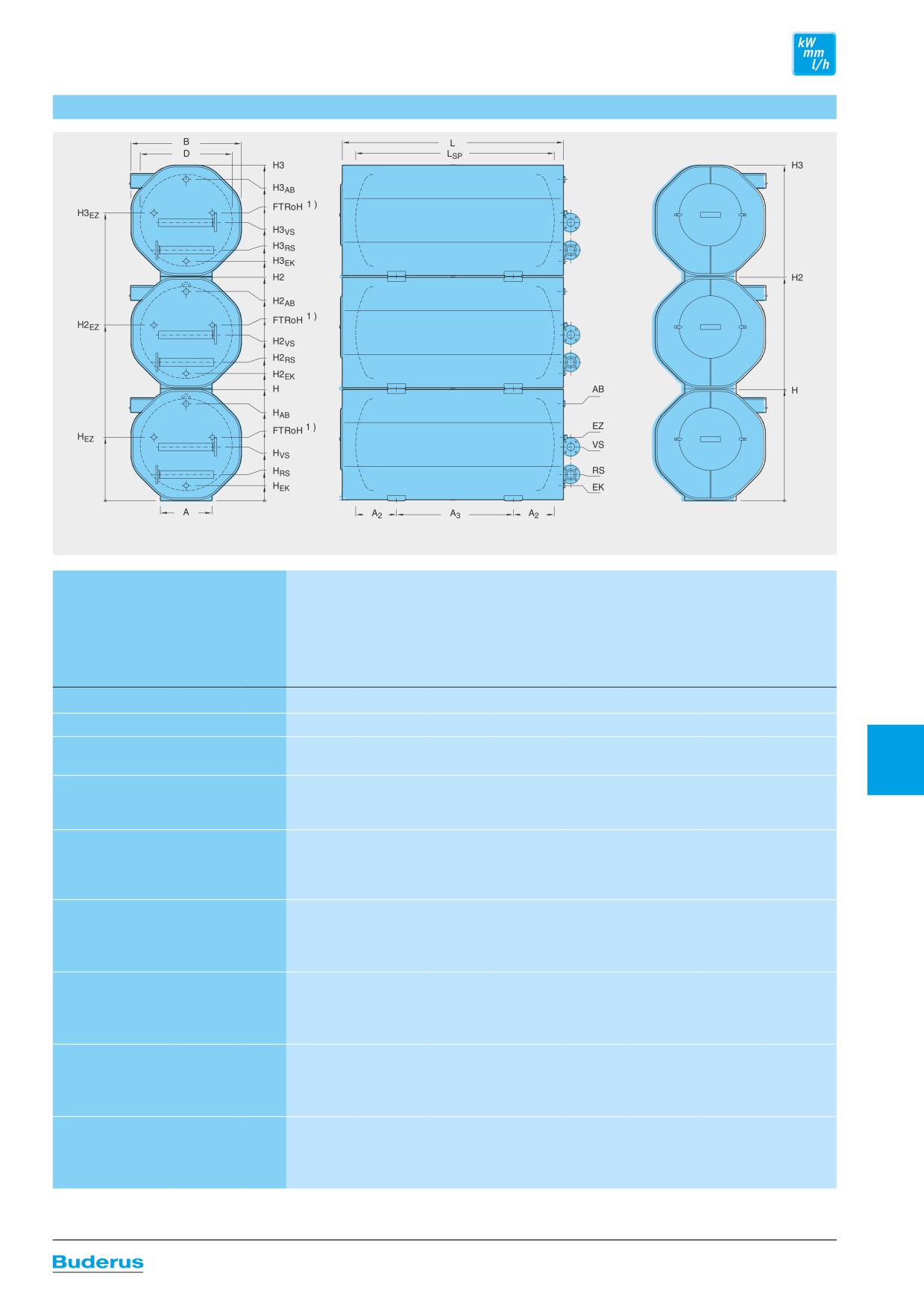

Размеры баков

ного подпора! Не выводить на улицу

поэтому выбору материала труб нужно

Нормативная документация по расчету

уделять особое внимание

- опасность замерзания!

для жилых зданий - DIN 4708-2.

- Для защиты трубопроводной сети на

t Длина сбросной линии может состав-

стороне подачи воды может быть уста-

лять максимум 2 м и на ней не должно

Запас мощности котла

новлен фильтр для улавливания твер-

быть более 2-х отводов; если это невоз-

При расчете установки приготовления горя-

можно, то условный проход должен быть

дых частиц. При общей жесткости во-

чей воды следует учитывать возможность

больше выходного сечения предохра-

ды ниже 2 °dH - по запросу

увеличения мощности котла, т.е. запас

нительного клапана, тогда длина сброс-

t Греющий контур

мощности. Целесообразно иметь запас кот-

ной линии может быть максимум 4 м и на

- Для греющего контура действуют Пра-

ловой мощности в тех случаях, когда в тече-

ней не должно быть больше 3-х отводов

вила VDI 2037

ние длительного времени нужно иметь на-

Подробная информация приведена

Техническое обслуживание/осмотры

готове определенную мощность котла для

в Рабочем листе K 8 Глава 14

t Контур ГВС

приготовления горячей воды или когда без

t Бак с термоглазурью невосприимчив к

Предохранительный клапан

запаса мощности стадия разогрева превы-

действию отложений. По соображениям

t Выбор размера

шает 30, максимум 45 минут.

гигиены рекомендуется регулярно про-

Диаметр

Номинальный

Максималь-

3-е требование DIN 4708-2

водить техническое обслуживание бака

подклю-

объем

ная

(согласно DIN 4753 не реже, чем каждые

Монтаж

чения

водяного

мощность

2 года, и чаще - при жесткой воде и во-

t Контур ГВС

пространства

нагрева

де со средней жесткостью)

- При монтаже трубопроводов контура

минимум

кВт

t Регулярное обслуживание фильтра, уста-

ГВС следует соблюдать DIN 1988 „Уст-

DN 15

d 200

новленного на подающей линии, является

ройство водопровода на земельном

также обязательным для поддержания ги-

участке“

DN 20

200-1000

150

гиенических условий в системе. Рекомен-

- Вход холодной воды выполняется за-

t Каждый теплогенератор и бак должен

дуется заключить договор на проведение

казчиком через тройник с тем же ди-

быть оборудован предохранительным

осмотров с организацией, занимающейся

аметром, что и подключение, изго-

клапаном

обслуживанием установки.

товленным из подходящего для водо-

t Подводящая линия должна быть как

t Греющий контур

проводной сети материала. Большое

можно короче

- Техническое обслуживание фильтра

поперечное сечение позволяет бы-

t К клапану должен быть обеспечен сво-

для улавливания твердых частиц, уста-

стрый слив воды и промывку бака

бодный доступ для его проверки

новленного в греющем контуре, долж-

- На трубопровод горячей воды следует

t Подключение к отопительному котлу

но проводиться в зависимости от усло-

устанавливать теплоизоляцию в соот-

в самой верхней точке или в непосред-

вий в системе (например, при центра-

ветствии с действующими нормами

ственной близости на подающей линии

лизованном теплоснабжении)

t Греющий контур

t Подключение на баке выполняется на

10026

SF300/5-SF1000

Logalux

Вертикальный · Для загрузочной системы с внешним теплообменником

Характеристики и особенности

Современная универсальная

Высокоэффективная теплоизоляция

t Возможно исполнение для морской во-

концепция

и защита от коррозии

ды с дополнительным слоем термогла-

зури.

t Бак-накопитель в вертикальном испол-

t Защита от коррозии по DIN 4753-3 тер-

нении без теплообменника.

моглазурью Buderus DUOCLEAN MKT и

t Пять сертифицированных типоразмеров

магниевым анодом.

Простое обслуживание и монтаж

баков ёмкостью 300, 400, 500, 750 и 1000

t Теплоизоляция у Logalux SF300/5 из

t Большой и легко открывающийся люк

литров.

жёсткого пенополиуретана, не содер-

сверху для осмотров и хороший доступ

t Баки соответствуют требованиям «Об-

жащего фторхлоруглеводороды, толщи-

к люку спереди для проведения чистки.

щих условий эксплуатации в системах

ной 48 мм, начиная от SF400/5 - из мяг-

t Монтаж комплектующих требует мини-

водоснабжения».

кого пенополиуретана, не содержаще-

мум действий и занимает мало времени.

t Системы управления для приготовле-

го фторхлоруглеводороды, толщиной 80

t Монтаж теплоизоляции после подсоеди-

ния горячей воды, теплообменник с реб-

или 100 мм.

нения труб (SF400/5-1000).

ристыми трубами и электрический на-

Теплопотери в режиме готовности в зави-

гревательный элемент как дополнитель-

симости от размера 2,2 - 4,21 кВтч/24ч

ная комплектация.

при толщине теплоизоляции 100 мм.

Бак-накопитель/теплообменник

Logalux SF300/5-SF1000

t Простое техническое обслуживание и

него смотрового люка (дополнительное

(вертикальный)

чистка через верхний и передний смот-

оборудование).

ровые люки.

t Он предназначен для нагрева воды, ког-

t Бак-накопитель в соединении с внеш-

ним теплообменником для нагрева от

t Регулирование приготовления горячей

да выключена отопительная установка

отопительного котла или центрального

воды с системами управления Logamatic

(например, летом).

теплоснабжения.

R 4117, R4126 или FM 445.

t Большая жёсткость воды приводит к бы-

t Штуцеры загрузки бака от внешнего

строму образованию известковых отло-

теплообменника.

Внешний теплообменник

жений на электронагревательном эле-

менте и, как следствие, к его выходу из

t Пригоден для всех видов питьевой во-

t Применяются пластинчатые теплооб-

строя. Оптимальный вариант для воды с

ды благодаря гигиеничной термоглазу-

менники, которые при небольших разме-

жёсткостью выше 15°dH - это проведе-

ри DUOCLEAN MKT фирмы Будерус; при

рах обеспечивают высокую теплопере-

ние водоподготовки и технического об-

жёсткости воды ниже 2 °dH - по запросу.

дачу. Рекомендуются комплекты тепло-

служивания/удаления извести макси-

t Минимальные теплопотери в состоя-

обменников Logalux LAP и Logalux LSR.

мум через 6 месяцев работы

нии готовности через теплоизоляцию из

жёсткого пенополиуретана толщиной 48

Электронагревательный элемент

мм или мягкого пенополиуретана тол-

t Нагревательный элемент можно устано-

щиной 80 и 100 мм.

вить сразу или позже в крышку перед-

Конструкция

Баки-накопители

110 °C необходим специальный допуск

провода;

к эксплуатации по правилам DGR. Сер-

- устойчивость защитного слоя, не зави-

t Logalux SF300/5-SF1000 вертикального

тификация происходит путём проверки

сящая от состава воды;

исполнения предназначены для работы

с загрузочной системой. Возможно при-

соответствия конструктивного образца

- идеальная гладкость, твердость и хи-

менение устанавливаемого на бак ком-

согласно Правилам 97/23/EG.

мическая нейтральность покрытия;

плекта теплообменников LAP и устанав-

- гигиеничность и бактериологическая

ливаемого рядом с баком LSP. Также

Защита от коррозии

безупречность;

можно через нижний фланец установить

t Термоглазурь DUOCLEAN MKT фирмы

- простота чистки;

теплообменник из ребристых медных

Будерус отвечает требованиям антикор-

- прочность и устойчивость к тепловым

труб.

розионной защиты по DIN 4753, что про-

ударам в диапазоне от -30 до +220 °C

верено в течение многих лет. Дополни-

без образования трещин;

Правила эксплуатации баков,

тельную катодную защиту выполняет

- не подвержен коррозии благодаря сис-

работающих под давлением.

магниевый анод.

теме катодной защиты DUOCLEAN

t Баки, работающие под давлением, раз-

t Горячая вода контактирует только с ги-

MKT магниевым анодом.

работаны согласно DIN 4753-1 как зак-

гиеничным материалом, поэтому баки

t Люк для проведения технического об-

рытые водонагреватели группы II. Они

фирмы Будерус в течение длительного

служивания и чистки.

покрыты термоглазурью по DIN 4753-3.

времени надёжно обеспечивают:

t Для чистки и технического обслужива-

Таким образом выполняются установ-

- соответствие действующему Положе-

ния имеются достаточно большие смот-

ленные законом требования „Положе-

нию о приготовлении воды питьевого

ровые люки сверху и спереди бака.

ния об общих условиях эксплуата-ции

качества;

t Теплоизоляция/обшивка.

систем водоснабжения“ (AVB Wasser V)

- пригодность для всех видов питьевой

t Высококачественная теплоизоляция вы-

§ 12, раздел 4.

воды;

полнена у Logalux SF300 из жёсткого пе-

t Согласно действующим Правилам эк-

- возможность широкого применения

нополиуретана толщиной 50 мм с обли-

сплуатации сосудов, работающих под

независимо от имеющейся воды. При

цовкой стальным листом, окрашенным

давлением (DGR), баки в зависимости

общей жёсткости воды ниже 2 °dH - по

в синий цвет. Баки Logalux типа SF400 и

от максимально допустимой температу-

запросу;

выше имеют теплоизоляцию из мягкого

ры подающей линии подразделяются на

- нейтральность относительно качества

пенополиуретана толщиной 80 или 100

группы с t_max < 110 °C и t_max> 110 °C. При

имеющейся воды;

мм с полистирольной обшивкой.

температурах подающей линии выше

- независимость от материала трубо-

10030

Logalux

SF300/5-SF1000

Вертикальный · Для загрузочной системы с внешним теплообменником

Исполнение для морской воды

t Исполнение для морской воды необхо-

димо при проводимости нагреваемой

t В исполнении для морской воды (для

воды выше 150 мС/м (1500 мС/cм).

SF400 и выше) нанесён дополнительный

слой термоглазури и произведён её об-

жиг.

Регулирование

Вид регулирования зависит от источника

кциональным модулем FM445 или систе-

из теплообменника таким образом, что

тепла. Если теплообменник подключен к

ма управления Logamatic 4126.

температура горячей воды поддержива-

отопительному котлу или ненапрямую к

ется на заданном уровне. Для этого управ-

центральному теплоснабжению, т.е. всег-

ление загрузочным насосом бака и насо-

Нагрев от отопительного котла

да работает с двумя насосами

(первич-

сом горячей воды выполняется системой

При нагреве от отопительного котла регу-

ным и вторичным), то требуется система

управления Logamatic 4126.

лирование осуществляется по темпера-

управления серии Logamatic 4000 с фун-

турному датчику на выходе горячей воды

Нагрев от системы центрального теплоснабжения

Нагрев от системы центрального

Циркуляционный насос горячей воды

Термическая дезинфекция при

тепло-снабжения

нагреве от отопительного котла

Циркуляционный насос горячей воды рас-

Напрямую подключенная загрузочная

считывается по мощности теплопередачи

При работе с системой управления серии

сис-тема с внешним теплообменником

теплообменника и сопротивления его кон-

Logamatic 4000 с функциональным моду-

оснащена на подающей линии греющего

тура горячей воды. На регулирующем

лем FM445 или с системой управления

контура термостатическим регулятором

клапане „Taco-Setter» нужно задать такой

Logamatic

4126 возможно проведение

без вспомогательной энергии, темпера-

расход, чтобы на выходе теплообменника

термической дезинфекции. Вода в баке и

турный датчик которого монтируется на

установилась требуемая температура го-

в контуре ГВС один раз в неделю нагрева-

выходе горячей воды теплообменника.

рячей воды.

ется до температуры 70 °C.

Для этого нужно предусмотреть достаточ-

t Предупреждение: во время проведения

но большую нишу для датчика. Регулиру-

Клапаны без вспомогательной

термической дезинфекции и в период

ющий клапан открывает и закрывает по-

энергии

снижения высокой температуры воды

дачу тепла к теплообменнику в зависимо-

в баке существует опасность ошпари-

При подборе клапанов следует учитывать

сти от отклонения от заданной температу-

вания горячей водой в местах водораз-

Технические условия подключения пред-

ры на выходе горячей воды.

бора. Для такого режима работы насто-

приятия центрального теплоснабжения

ятельно рекомендуется устанавливать

Возможны следующие режимы работы:

относительно заданного диапазона тер-

термостатические вентили

t Циркуляционный насос горячей воды

морегуляторов и расчётного перепада

t Важным критерием для выбора циркуля-

работает постоянно, таким образом под-

давления. По имеющемуся перепаду дав-

ционного насоса является устойчивость

держивается температура в баке.

ления определяется, какие клапаны мож-

к температурам выше 60 °C.

При температуре воды греющего конту-

но использовать: нагруженные давлени-

t Подключаемые пластмассовые шланги

ра выше 110 °C, на выходе горячей воды

ем или нет.

должны быть термоустойчивыми (как у

из теплообменника устанавливается

Вместо нескольких отдельных приборов

стиральных машин).

предо-хранительный ограничитель тем-

можно по согласованию с предприятием

t Оцинкованные трубы могут быть повре-

пературы.

централизованного теплоснабжения уста-

ждены из-за высокой температуры.

Если требуется ограничение температуры

новить комбинацию приборов для регули-

t При температуре воды в баке выше

обратной линии, то измерять температуру

рования температуры горячей воды, огра-

60 °C и при жёсткости воды более 8 °dH

нужно непосредственно на обратной ли-

ничения температуры обратной линии и с

существует повышенный риск обыз-

нии греющего контура.

функцией предохранительного ограничи-

вествления пластинчатого теплообмен-

теля температуры.

ника.

Комплект поставки

Logalux SF300/5

бак с теплоизоляцией и облицовка

1 упаковка в плёнку на поддоне

бак

в полиэтиленовом мешке на поддоне

Logalux SF400/5-SF1000

теплоизоляция (80 или 100 мм) с облицовкой

1 коробка

10031

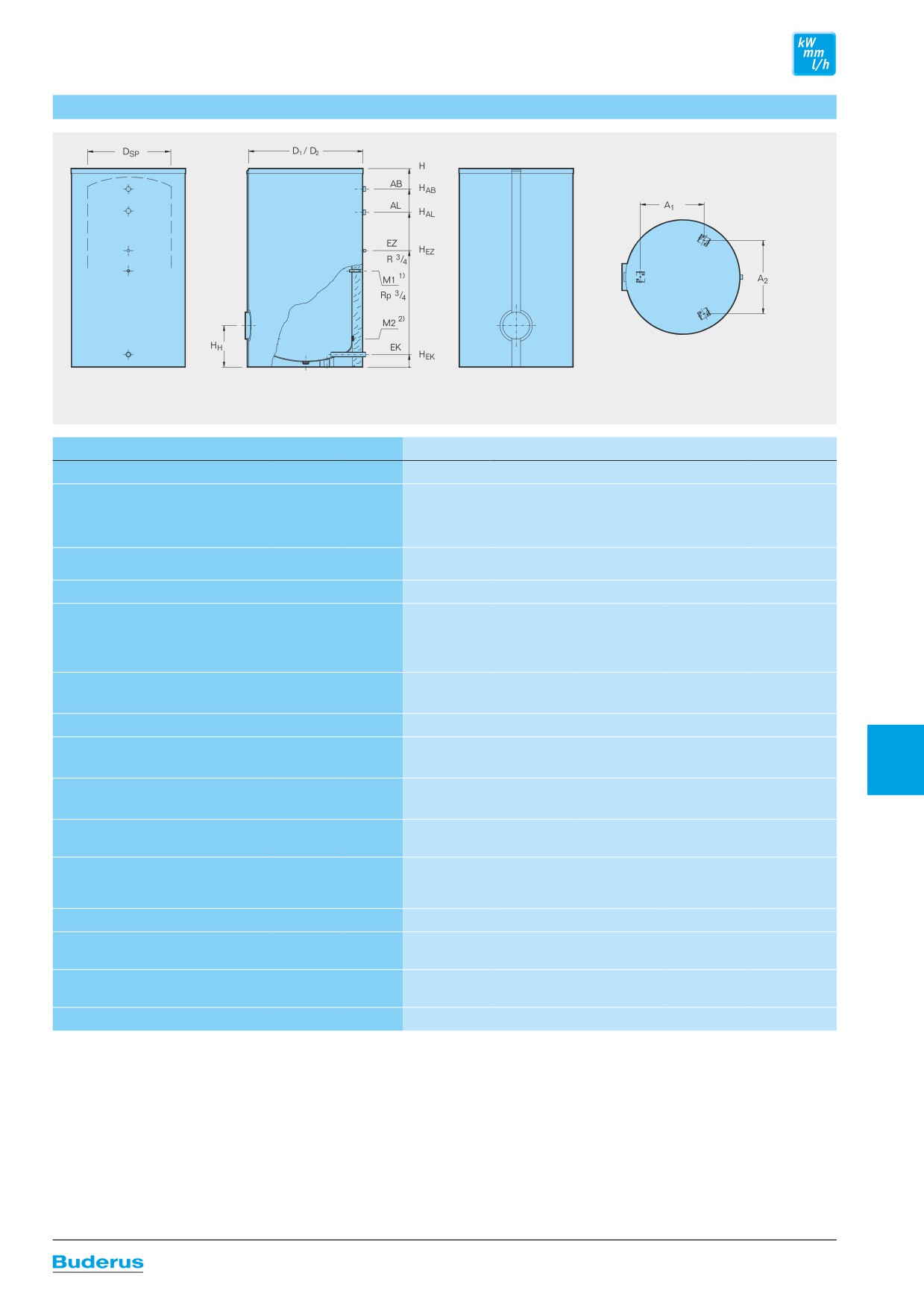

SF300/5-SF1000

Logalux

Вертикальный · Для загрузочной системы с внешним теплообменником

Техническая документация

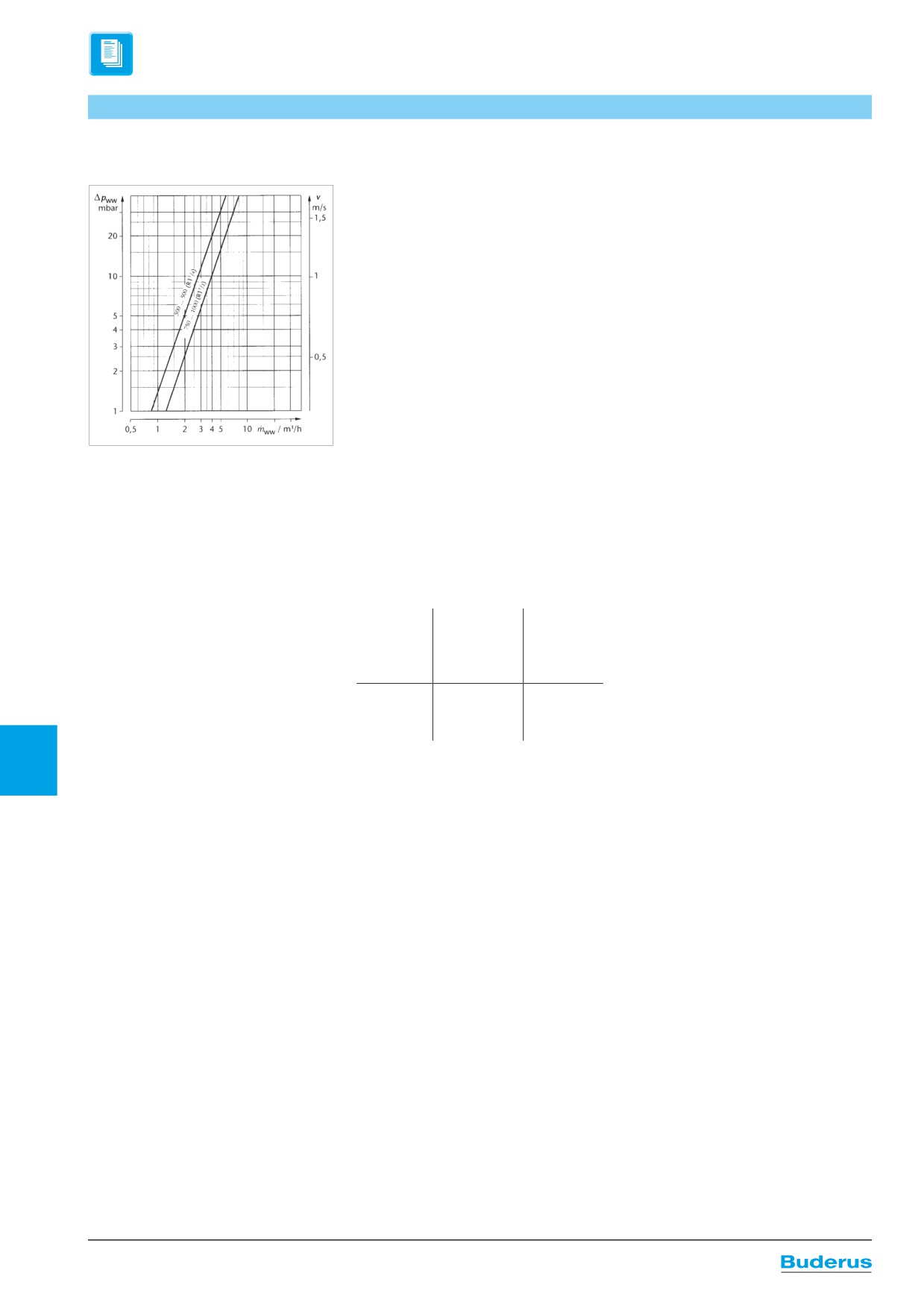

Потери давления в контуре горячей

ное оборудование: комплект подключе-

t Подключение на баке выполняется на

воды и скорость потока на один

ния бака) со встроенным сливом;

входе холодной воды между ба-ком и за-

соединительный штуцер

- На трубопроводы горячей воды необхо-

порным клапаном, по возможности в са-

димо установить теплоизоляцию в соот-

мой высокой точке, вплоть до положения

ветствии с действующими нормами.

над баком.

t Греющий контур от центрального тепло-

t Устанавливать только в вертикальном

снабжения:

положении.

- Монтаж осуществляется в соответст-

t Повесить табличку с предупреждением.

вии с правилами предприятия центра-

t Сбросную линию прокладывать с укло-

лизованного теплоснабжения

ном, выходное отверстие должно легко

контролироваться и находиться выше

Водоподготовка

воронки на

20-40 мм. Учитывайте воз-

можность образования в подвале обрат-

t Контур ГВС

ного подпора! Не выводить на улицу -

- Для бака-водонагревателя с термо-

опасность замерзания!

глазурью водоподготовку проводить

t Длина сбросной линии должна быть не

не требуется. Однако подключаемые

более 2 м и максимум с двумя поворо-

металлические водопроводные трубы

тами. Если это невозможно, то условный

подвергаются различным, в зависимо-

проход должен быть больше выходного

сти от свойств воды, агрессивным воз-

сечения предохранительного клапана,

действиям, или в них образуются отло-

тогда длина сбросной линии может быть

жения солей жёсткости (извести), по-

максимум 4 м, и на ней не должно быть

этому выбору материала труб нужно

Размеры баков

больше трёх поворотов.

уделять особое внимание.

Нормативная документация по расчету

- Для защиты контура на входе холод-

для жилых зданий - DIN 4708-2.

Техническое обслуживание

ной воды можно установить фильтр

для улавливания твёрдых частиц. При

t Контур ГВС

Помощь в выборе баков Документация

для проектирования «Расчёт баков-водо-

общей жёсткости воды ниже 2 °dH - по

- Бак с термоглазурью невосприимчив

запросу.

к действию отложений. По соображе-

нагревателей».

ниям гигиены рекомендуется регуляр-

Запас мощности

Предохранительный клапан

но проводить техническое обслужи-

вание бака (согласно DIN 4753 не ре-

При расчёте системы приготовления горя-

t Выбор

же, чем каждые 2 года, и чаще - при

чей воды нужно проверять, существует ли

Макси-

жёсткой воде и воде со средней жёст-

возможность увеличения мощности грею-

Мини-

Номинальный

мальная

костью) Это особенно следует учиты-

щего контура. В общем случае запас

мальный

объем

мощность

вать для теплообменников с ребристы-

мощности целесообразен, если необходи-

диаметр

воды

нагрева

ми трубами.

мо длительное время держать наготове

- Необходимо регулярно чистить фильтр

определённую мощность для нагрева

Ду15

<200

на входе холодной воды для поддержа-

воды или если без запаса мощности будет

Ду20

200-1000

150

ния гигиенических условий в системе.

превышено время нагрева в 30 - 45 минут.

Ду25

1000-5000

250

Рекомендуется заключить договор на

проведение технического обслужива-

3-е Требование DIN 4708-2

t Каждый теплогенератор и бак должен

ния с организацией, занимающейся эк-

быть оборудован предохранительным

сплуатацией установки.

Монтаж

клапаном.

t Греющий контур от центрального тепло-

t Контур ГВС:

t Подводящая линия должна быть как

снабжения.

- При монтаже трубопроводов конту-

можно короче.

- Техническое обслуживание долж-но

ра ГВС следует соблюдать DIN 1988

t К клапану необходимо обеспечить сво-

проводиться в соответствии с требова-

«Устройство водопровода на земель-

бодный доступ для его контроля.

ниями предприятия центрального те-

ном участке»;

плоснабжения.

t Подключение к отопительному котлу в

- Вход холодной воды целесообразно вы-

самой верхней точке в непосредствен-

полнить через тройник (дополнитель-

ной близости на подающей линии.

10032

LTN/LTH/LTD400-6000

Logalux

Цены

Горизонтальный бак-водонагреватель

Logalux L2TN, L2TH, L2TD, L3TN, L3TH, L3TD с системами управления Logamatic SPI

Объем бака

Цена

Группа

Обозначение

Артикул №

руб.

Артикул №

руб.

Артикул №

руб.

скидок

с системой управления

SPI1010 ¹⁾

SPI1022 ²⁾

SPI1030 ²⁾

L2TN800

2 x 400 / 800

5 652 200

1.007.364,-

5 652 202

1.017.559,-

5 652 204

1.020.583,-

L2TN1100

2 x 550 / 1100

5 652 210

1.091.834,-

5 652 212

1.101.974,-

5 652 214

1.104.523,-

L2TN1500

2 x 750 / 1500

5 652 220

1.323.845,-

5 652 222

1.333.507,-

5 652 224

1.336.057,-

L2TN1900

2 x 950 / 1900

5 652 230

1.534.459,-

5 652 232

1.545.130,-

5 652 234

1.547.682,-

L2TN3000

2 x 1500 / 3000

5 652 240

2.127.177,-

5 652 242

2.136.308,-

5 652 244

2.138.856,-

L2TH800

2 x 400 / 800

5 651 200

1.205.291,-

5 651 202

1.215.964,-

5 651 204

1.218.513,-

L2TH1100

2 x 550 / 1100

5 651 210

1.323.845,-

5 651 212

1.336.694,-

5 651 214

1.336.044,-

L2TH1500

2 x 750 / 1500

5 651 220

1.528.354,-

5 651 222

1.538.018,-

5 651 224

1.542.104,-

L2TH1900

2 x 950 / 1900

5 651 230

1.757.817,-

5 651 232

1.767.958,-

5 651 234

1.770.507,-

L2TH3000

2 x 1500 / 3000

5 651 240

2.476.721,-

5 651 242

2.485.864,-

5 651 244

2.488.889,-

L2TD800

2 x 400 / 800

5 650 200

1.007.364,-

L2TD1100

2 x 550 / 1100

5 650 210

1.091.834,-

430

L2TD1500

2 x 750 / 1500

5 650 220

1.233.269,-

L2TD1900

2 x 950 / 1900

5 650 230

1.418.986,-

L2TD3000

2 x 1500 / 3000

5 650 240

1.933.340,-

L3TN1200

3 x 400 / 1200

5 652 300

1.520.710,-

5 652 302

6.392.600,-

5 652 304

1.532.443,-

L3TN1600

3 x 550 / 1600

5 652 310

1.646.294,-

5 652 312

1.656.568,-

5 652 314

1.659.598,-

L3TN2250

3 x 750 / 2250

5 652 320

1.994.394,-

5 652 322

2.003.526,-

5 652 324

2.006.605,-

L3TH1200

3 x 400 / 1200

5 651 300

1.816.803,-

5 651 302

1.826.466,-

5 651 304

1.829.015,-

L3TH1600

3 x 550 / 1600

5 651 310

1.994.394,-

5 651 312

2.003.526,-

5 651 314

2.006.605,-

L3TH2250

3 x 750 / 2250

5 651 320

2.300.682,-

5 651 322

2.310.822,-

5 651 324

2.313.370,-

L3TD1200

3 x 400 / 1200

5 650 300

1.520.710,-

L3TD1600

3 x 550 / 1600

5 650 310

1.646.294,-

L3TD2250

3 x 750 / 2250

5 650 320

1.858.057,-

¹⁾ 1 система управления на бак

²⁾ Содержит 1 систему управления SPI 1022 или SPI 1030 и 1 систему управления SPI 1010

Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.

10036

Logalux

LTN/LTH/LTD400-6000

Горизонтальный бак-водонагреватель

Цены

Logalux LTN, LTH, LTD, L2TN, L2TH, L2TD с системами управления Logamatic SPZ

Объем бака

Цена

Группа

Обозначение

Артикул №

руб.

Артикул №

руб.

Артикул №

руб.

скидок

с системой управления

SPZ1010 ¹⁾

SPZ1022 ²⁾

SPZ1030 ²⁾

LTN2000

2000

5 652 150

1.336.060,-

5 652 152

1.371.150,-

5 652 154

1.373.699,-

LTN2500

2500

5 652 160

1.598.541,-

5 652 162

1.634.167,-

5 652 164

1.637.248,-

LTN3000

3000

5 652 170

1.789.833,-

5 652 172

1.824.980,-

5 652 174

1.827.525,-

LTH2000

2000

5 651 150

1.569.554,-

5 651 152

1.605.179,-

5 651 154

1.607.729,-

LTH2500

2500

5 651 160

1.888.051,-

5 651 162

1.921.607,-

5 651 164

1.925.215,-

LTH3000

3000

5 651 170

2.082.899,-

5 651 172

2.117.515,-

5 651 174

2.120.541,-

LTD2000

2000

5 650 150

1.211.397,-

5 650 152

1.247.022,-

5 650 154

1.249.517,-

LTD2500

2500

5 650 160

1.439.321,-

5 650 162

1.354.962,-

5 650 164

1.476.430,-

LTD3000

3000

5 650 170

1.624.505,-

5 650 172

1.658.589,-

5 650 174

1.661.670,-

430

L2TN4000

2 x 2000 / 4000

5 652 250

2.673.600,-

5 652 252

2.707.150,-

5 652 254

2.710.710,-

L2TN5000

2 x 2500 / 5000

5 652 260

3.197.570,-

5 652 262

3.231.700,-

5 652 264

3.234.778,-

L2TN6000

2 x 3000 / 6000

5 652 270

3.580.247,-

5 652 272

3.614.808,-

5 652 274

3.617.886,-

L2TH4000

2 x 2000 / 4000

5 651 250

3.138.626,-

5 651 252

3.172.714,-

5 651 254

3.175.261,-

L2TH5000

2 x 2500 / 5000

5 651 260

3.777.641,-

5 651 262

3.812.204,-

5 651 264

3.815.762,-

L2TH6000

2 x 3000 / 6000

5 651 270

4.165.795,-

5 651 272

4.276.702,-

5 651 274

4.279.783,-

L2TD4000

2 x 2000 / 4000

5 650 250

2.424.277,-

5 650 252

2.458.894,-

5 650 254

2.461.443,-

L2TD5000

2 x 2500 / 5000

5 650 260

2.877.628,-

5 650 262

2.913.201,-

5 650 264

2.916.280,-

L2TD6000

2 x 3000 / 6000

5 650 270

3.247.469,-

5 650 272

3.282.080,-

5 650 274

3.285.160,-

¹⁾ 1 система управления на бак

²⁾ Содержит 1 систему управления SPZ 1022 или SPZ 1030 и 1 систему управления SPZ 1010

10037

LTN/LTH/LTD400-6000

Logalux

Цены

Горизонтальный бак-водонагреватель

Системы управления Logamatic для приготовления горячей воды

Все баки-водонагреватели серийно осна-

управляют загрузочным насосом или кла-

SPI1010 содержит 1 систему управления

щены системой управления серии Lo-

паном с электроприводом, которые дол-

для регулирования инертного анода и 1

gamatic.

жен установить заказчик. Системы управ-

термометр, SPZ1010 - 2 системы управ-

ления могут быть установлены на баке

ления и 1 термометр.

Системы управления для приготовления

справа или слева.

горячей воды

(кроме SPI и SPZ1010)

Цена

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Для греющего контура при одном баке

t Объем единичного бака до 1500 л

t Для водогрейных котлов с температурой до 110 °C

t Система управления для регулирования инертным анодом

SPI 1022

2 566 182

52.245,-

и, например, загрузочным насосом бака

t С термометром и регулятором температуры до 90 °C

t С переключателем экономичного нагрева на летний режим

t Объем единичного бака до 1500 л

t С предохранительным ограничителем температуры для

водогрейных котлов с температурой свыше 110 °C

310

SPI1030

t Система управления для регулирования инертным анодом

2 566 184

52.775,-

и, например, одним загрузочным насосом бака-водонагревателя

или одним клапаном с электроприводом

t С термометром и регулятором температуры до 90 °C

t Объем единичного бака от 2000 л

t Для водогрейных котлов с температурой до 110 °C

SPZ1022

t 2 системы управления для регулирования 2 инертными анодами

2 566 330

98.220,-

и, например, одним загрузочным насосом бака

t С термометром и одним регулятором температуры до 90 °C

t Объем единичного бака от 2000 л

t С предохранительным ограничителем температуры для

водогрейных котлов с температурой свыше 110 °C

SPZ1030

t 2 системы управления для регулирования 2 инертными анодами

2 566 340

по запросу

и, например, одним загрузочным насосом бака-водонагревателя

или одним клапаном с электроприводом

t С термометром и регулятором температуры до 90 °C

10038

LTN/LTH/LTD400-6000

Logalux

Горизонтальный бак-водонагреватель

Характеристики и особенности

Современная универсальная

одного или двух инертных анодов

Высокоэффективная защита от

концепция

- Logalux L3T…

коррозии и теплоизоляция

t Баки-водонагреватели в горизонталь-

имеет три типоразмера емкостью

t Защита от коррозии по DIN 4753-3 тер-

ном исполнении для создания запасов

1200, 1650 и 2250 литров; 3 бака, рас-

моглазурью DUOCLEAN MKT фирмы Бу-

больших объемов горячей воды при не-

положенных друг над другом, серийно

дерус и инертным анодом, не требую-

большой занимаемой площади; с глад-

оснащены тремя системами управле-

щего обслуживания

котрубными теплообменниками, регули-

ния для регулирования тремя инерт-

t Инертный анод с установленным в сис-

руемой температурой, оснащенные тер-

ными анодами, с термометрами

тему управления стабилизатором на-

мометрами

Для емкости единичного бака до 1500 л

пряжения

t Высокая эксплуатационная мощность

1 инертный анод, от 2000 л - 2 инертных

t Для емкости единичного бака до 1500 л

обеспечивается внутренним сменным

анода

1 инертный анод, от 2000 л - 2 инертных

гладкотрубным теплообменником с

Баки-водонагреватели Logalux соот-

анода

большой теплоотдающей поверхностью

ветствуют требованиям „Положений об

t Теплоизоляционные сегменты выпол-

t Применяется как единичный бак, так и

общих условиях эксплуатации систем

нены из жесткого пенополиуретана тол-

как каскад из двух или трех баков при

водоснабжения“

щиной 90 мм, не содержащего фтор-

нагреве от водогрейных котлов, паровых

Годятся для приготовления воды для

хлоруглеводороды

или от теплоцентрали

ГВС самого высокого качества благода-

t Минимальные расходы тепла в режиме

- Logalux LT …

ря покрытию термоглазурью DUOCLEAN

готовности

имеет восемь типоразмеров емкостью

MKT фирмы Будерус

t Исполнение для морской воды с допол-

от 400 до 3000 литров, серийно осна-

Возможна установка электронагревате-

нительным защитным слоем

щен системой управления с термомет-

ля для дополнительного электронагрева

ром для регулирования одного или

Системы управления Logamatic для при-

Простое обслуживание и монтаж

двух инертных анодов

готовления воды в контуре ГВС и элек-

t Смотровой люк для проведения чистки и

- Logalux L2T…

тронагреватель - как комплектующие

осмотров

имеет восемь типоразмеров емкостью

по дополнительному заказу

t Каскады из двух и трех единичных баков

от 800 до 6000 литров; 2 бака, распо-

Имеет также проверку T V; поставляет-

t Монтаж комплектующих требует мини-

ложенных друг над другом, серийно

ся для специального применения в ис-

мум действий и занимает мало времени

оснащены двумя системами управле-

полнении для морской воды, а также для

ния с термометром для регулирования

других температур и давлений

Работа/нагрев

Работа

Для высокой производительности LTH

рого находится вода с максимальной

температурой до 160 °C и максималь-

В баках-водонагревателях происходит на-

Баки высокой производительности нужно

ным избыточным давлением до 16 бар

грев воды для контура ГВС и аккумулиро-

устанавливать в тех случаях, когда требу-

вание ее в нагретом состоянии.

ется высокая пропускная мощность или

t Нагрев от теплоцентрали в соответст-

быстрое остывание теплоносителя.

вии с Техническими условиями подклю-

Баки-водонагреватели Logalux LT постав-

чения (TAB) теплоснабжающей органи-

ляются трех ступеней мощности и имеют

зации (FVU) и с инструкциями рабочего

Исполнение для пара LT

соответственно различные площади на-

союза централизованного теплоснабже-

грева:

Исполнение для пара требуется при на-

ния (AGFW)

греве паром.

Нормальное исполнение LTN

Электронагревательный элемент

Исполнение для высокой

Нормальное исполнение LTN

производительности

LTH

Через переднюю крышку смотрового

Применяется во всех остальных случаях.

люка можно сразу или впоследствии уста-

Исполнение для пара

LTD

новить электронагревательный элемент

Каждому объему бака соответствует

Нагрев

для нагрева воды, например, летом при

определенное количество гладкотрубных

t Нагрев происходит в гладкотрубном теп-

выключенной отопительной установке

водонагревателей.

лообменнике, в греющем контуре кото-

(дополнительная комплектация).

Конструкция

Исполнение

ный номер DIN, т.е. конструктивный об-

Защита от коррозии

разец прошел проверку DIN.

Баки-водонагреватели в горизонтальном

Теплоотражающая эмаль DUOCLEAN

исполнении могут быть установлены раз-

MKT фирмы Будерус отвечает требова-

Греющая поверхность

ными способами. Для исполнения L2T - 2

ниям по коррозионной защите DIN 4753,

гладкотрубного теплообменника

бака, для исполнения L3T - 3 бака, уста-

что проверено в течение многих лет. Это

навливаются один над другим.

Отличительной особенностью баков-во-

композиционный материал из стекла и

донагревателей являются превосходные

стали; функцию дополнительной катод-

Сосуды, работающие под давлением/

свойства греющей поверхности внутрен-

ной защиты выполняет один инертный

регистрация DIN

него гладкотрубного теплообменника:

анод, при емкости более 2000 л - 2 инерт-

Баки-водонагреватели изготавливаются

t точная регулировка температуры горя-

ных анода.

по DIN 4753-1 как закрытые сосуды груп-

чей воды, отсутствие перегрева

Горячая вода контактирует только с гигие-

пы II, работающие под давлением, и вы-

t оптимальное расположение в нижней

ничным материалом, поэтому баки-водо-

полнены из „стали, пригодной для эмали-

части бака

нагреватели фирмы Будерус в течение

ровки“ с нанесением термоглазури по

t равномерность прогрева воды по всему

длительного времени надежно обеспечи-

DIN 4753-3. Баки-водонагреватели с грею-

объему бака

вают следующие показатели:

щей поверхностью гладкотрубного тепло-

t соответствие действующему Положению

обменника зарегистрированы в соответ-

о приготовлении воды питьевого качества

ствии с DIN 4753-2 и имеют регистрацион-

10040

Logalux

LTN/LTH/LTD400-6000

Горизонтальный бак-водонагреватель

t пригодность для всех видов питьевой

t простота чистки

Теплоизоляция/обшивка

воды

t прочность и устойчивость к тепловым

Высококачественные теплоизоляционные

t возможность широкого применения не-

ударам в диапазоне от -30 до +220°C -

элементы выполнены из жесткого пенопо-

зависимо от имеющейся воды. При об-

без образования трещин

лиуретана толщиной 90 мм, не содержа-

щей жесткости воды ниже 2 °dH - по за-

t не ржавеет благодаря катодной защите

щего фторхлоруглеводороды. Сегменты,

просу

DUOCLEAN MKT и инертному аноду

удобные для монтажа, снаружи облицо-

t нейтральность относительно качества

t устойчивость к воздействию кислорода,

ваны тисненым алюминиевым листом.

имеющейся воды

а также к скапливанию на дне твердых

Исполнение для морской воды

t независимость от материала трубопро-

частиц

В исполнении для морской воды нанесен

вода

дополнительный защитный слой и прове-

t устойчивость защитного слоя, не зави-

Люк для проведения технического

ден его обжиг. Исполнение для морской

сящая от состава воды

обслуживания и чистки

воды необходимо при проводимости воды

t идеальная гладкость, твердость и хими-

Для осмотра и техобслуживания резер-

свыше 150 мС/м (1500 cM/cм).

ческая нейтральность покрытия

вуара имеется достаточно большой смот-

t гигиеничность и бактериологическая

ровой люк

безупречность

Регулирование

Регулирование температуры

- Если требуется ограничение темпе-

котла можно выбрать программу приори-

горячей воды

ратуры обратной линии, то измерять

тетного или параллельного приготовле-

При нагреве от отопительного котла

температуру нужно непосредственно

ния горячей воды по отношению к режиму

- Регулятор температуры с датчиком,

на обратной линии греющего контура.

отопления. В системах управления серии

установленным в баке (или накладным

При превышении заданного значения

Logamatic

4000 имеется функция для

температуры в обратной линии огра-

датчиком), управляет одним загрузоч-

индивидуальной программы нагрева го-

ничитель температуры закрывается, и

ным насосом или одним регулирую-

рячей воды и работы циркуляционного на-

нагрев прекращается.

щим клапаном, поддерживая задан-

соса по таймеру.

ное значение температуры воды в ба-

- Вместо установки нескольких отдель-

Для котлов с постоянной температурой

ке. Обратный клапан, установленный

ных приборов можно по согласованию

котловой воды имеется система управле-

на греющем трубопроводе, блокиру-

с предприятием по централизованно-

му теплоснабжению установить про-

ния, монтируемая на стене, для приготов-

ет нежелательное остывание контура.

шедшие проверку комбинации сис-

ления горячей воды, регулирующая ра-

Управление загрузочным насосом или

тем управления для регулирования

боту загрузочного насоса.

регулирующим клапаном происходит

от системы управления отопительным

температуры горячей воды, ограниче-

ния температуры в обратной линии и

Термическая дезинфекция

котлом или от системы управления

приготовления горячей воды.

с функцией предохранительного огра-

Если температура горячей воды регули-

ничителя температуры.

При нагреве от системы централизован-

руется, например, системой управления

ного теплоснабжения (прямое

- Технические характеристики и правила

Logamatic 4211 или 4321, то возможно ак-

подключение)

монтажа регулирующих клапанов мож-

тивирование функции автоматической

- На подающую линию греющего конту-

но узнать на соответствующей фирме-

термической дезинфекции. Один раз в не-

ра бака-водонагревателя, подключен-

изготовителе или у поставщиков

делю вода в баке и в циркуляционном кон-

ного напрямую, устанавливается регу-

t При нагреве паром

туре нагревается до 70 °C.

лирующий клапан без вспомогатель-

- При нагреве паром устанавливают-

t Внимание: во время проведения де-

ной энергии (с термостатическим сра-

ся регулирующие клапаны без исполь-

зинфекции вплоть до снижения высо-

батыванием), температурный датчик

зования вспомогательной энергии.

кой температуры воды в баке существу-

которого должен быть установлен в ба-

Технические характеристики и прави-

ет опасность ошпаривания в местах во-

ке-водонагревателе. Регулирующий

ла монтажа можно узнать на соответ-

доразбора. Для такого режима работы

клапан открывает или закрывает пода-

ствующей фирме-изготовителе или у

настоятельно рекомендуется устанавли-

чу тепла к греющим поверхностям ба-

поставщиков. Баки-водонагреватели,

вать термостатические вентили

ка, в зависимости от отклонения от за-

использующие для нагрева пар, долж-

t Важным критерием для выбора цирку-

данной температуры в баке

ны иметь отдельную систему регу-

ляционного насоса является устойчи-

- Согласно DIN

4753, для температу-

лирования. При нагреве паром всегда

вость к температурам свыше 60 °C

ры теплоносителя свыше 110 °C тре-

необходим свободный отвод конден-

буется установка предохранительного

сата (без обратного подпора)

t Подключаемые пластмассовые шлан-

ги должны также выдерживать высокие

ограничителя температуры горячей во-

ды на выходе из бака или в самом баке

Программа приоритетного

температуры (например, для стираль-

приготовления горячей воды

ной машины)

(точка замера R 3/4 в крышке смотро-

вого люка)

t Оцинкованные трубы могут быть повре-

На системе управления отопительного

ждены из-за высокой температуры

Поставка

Резервуар бака

без упаковки

Logalux LT…

Теплоизоляция

1 упаковка в пленку

Система управления и навесной корпус

по 1 коробке

2 резервуара бака

без упаковки

Logalux L2T…

Теплоизоляция

2 упаковки в пленку

Системы управления и навесные корпусы

по 2 коробки

3 резервуара бака

без упаковки

Logalux L3T…

Теплоизоляция

3 упаковки в пленку

Системы управления и навесные корпусы

по 3 коробки

10041

LTN/LTH/LTD400-6000

Logalux

Горизонтальный бак-водонагреватель

Рекомендации по проектированию

Испытания

Монтаж

¹⁾ Область применения

При использовании в греющем контуре

t Контур ГВС

Logalux LTN400-LTN950,

горючего, едкого, токсичного теплоноси-

- При монтаже трубопроводов контура

Logalux LTH400-LTH550

теля или при избыточном давлении в гре-

ГВС следует соблюдать DIN 1988 „Уст-

²⁾ Область применения

ющем контуре баков-водонагревателей

ройство водопровода на земельном

Logalux LTN1500,

выше 25 бар на заводе может быть прове-

участке“

Logalux LTH750-LTH950,

дено платное испытание единичного бака

- Вход холодной воды выполняется за-

Logalux LTD400- LTD1500

под наблюдением уполномоченного лица.

казчиком через тройник с тем же диа-

³⁾ Область применения

После проведенных испытаний или при-

метром, что и подключение, изготов-

Logalux LTN2000-LTN3000,

емки единичного бака уполномоченным

ленным из подходящего для водо-

Logalux LTH1500-LTH3000,

лицом, баки-водонагреватели попадают

Logalux LTD2000-LTD3000

проводной сети материала. Большое

под действие Положения о сосудах, рабо-

поперечное сечение позволяет быст-

t Каждый теплогенератор и бак должен

тающих под давлением (последнее изда-

быть обязательно оборудован предо-

рый слив воды и промывку бака

ние - август 1992). Согласно этому Поло-

хранительным клапаном; подводящая

- На трубопровод горячей воды следует

жению, для баков-водонагревателей со

линия должна быть как можно короче

устанавливать теплоизоляцию в соот-

сменной греющей поверхностью гладко-

ветствии с действующими нормами

t К клапану должен быть обеспечен сво-

трубного теплообменника и баков накопи-

бодный доступ для его проверки

t Греющий контур

тельного типа, у которых в греющем кон-

t Подключение к отопительному котлу в

- Монтаж греющего контура осущест-

туре избыточное давление ниже 25 бар,

самой верхней точке или в непосредст-

вляется по DIN

4751-1-4, нагрев от

проводить испытания не требуется.

венной близости на подающей линии

теплоцентрали в соответствии с Тех-

ническими условиями подключения

t Подключение на баке выполняется на

Размеры баков

(TAB) теплоснабжающей организации

входе холодной воды между баком и за-

Нормативная документация по расчету

(FVU) и с инструкциями рабочего сою-

порным клапаном, по возможности в са-

для жилых зданий - DIN 4708-2. Для на-

за централизованного теплоснабже-

мой высокой точке отвода, вплоть до по-

грева от системы централизованного теп-

ния (AGFW)

ложения над баком

лоснабжения дополнительно действуют

t Устанавливать только в вертикальном

Водоподготовка

Технические условия подключения тепло-

положении

t Контур ГВС

снабжающей организации (FVU).

t Повесить табличку с предупреждением

- Для бака-водонагревателя с термо-

Ограничение температуры в

t Сбросную линию прокладывать с уклоном,

глазурью водоподготовку проводить

обратной линии при подключении

выходное отверстие должно легко контро-

не требуется. Однако подключаемые

к системе централизованного

лироваться и находиться выше воронки

металлические водопроводные трубы

теплоснабжения

на 20-40 мм. Учитывать возможность об-

подвергаются различным, в зависи-

Если для системы баков показатель мощ-

разования в подвале обратного подпора!

мости от свойств воды, агрессивным

ности был рассчитан на основе DIN 4708,

воздействиям или в них образуются

Не выводить на улицу - опасность замер-

то ограничитель температуры обратной

зания!

отложения солей жесткости (извести),

линии (Rltb) должен быть установлен на 5 K

поэтому выбору материала труб нужно

t Длина сбросной линии может состав-

выше, чем это требуется в действующих

уделять особое внимание

лять максимум 2 м и на ней не должно

„Технических условиях подключения“. В

- Для защиты трубопроводной сети на

быть более 2-х отводов; если это невоз-

противном случае не гарантируется дости-

стороне подачи воды может быть уста-

можно, то условный проход должен быть

жение нужного показателя мощности NL.

новлен фильтр для улавливания твер-

больше выходного сечения предохрани-

дых частиц. При общей жесткости во-

тельного клапана, тогда длина сбросной

Если эта настройка ограничителя темпе-

ды ниже 2 °dH - по запросу

линии может быть максимум 4 м и на ней

ратуры обратной линии не разрешена, то

не должно быть больше 3-х отводов

t Греющий контур

при планировании нужно задавать тем-

- Для греющего контура действуют Пра-

Осмотры

пературу обратной линии на 5 K ниже, на-

вила VDI 2037

t Контур ГВС

пример, вместо 70/50 °C нужно исходить

- Термостатические регулирующие и пре-

- Бак с термоглазурью невосприимчив

из разницы температур 70/45 °C.

дохранительные температурные клапа-

к действию отложений. По соображе-

Запас мощности котла

на восприимчивы к наличию твердых ча-

ниям гигиены техническое обслужива-

При расчете установки приготовления го-

стиц в теплоносителе. Для надежной ра-

ние бака рекомендуется проводить ре-

рячей воды нужно проверять, существует

боты этих устройств необходима уста-

гулярно (согласно DIN 4753 не реже,

ли запас мощности котла. Целесообразно

новка фильтров непосредственно перед

чем каждые 2 года, при жесткой воде

ними.

и воде со средней жесткостью - чаще)

иметь запас котловой мощности в тех слу-

Подробная информация приведена

- Регулярное обслуживание фильтра,

чаях, когда в течение длительного време-

в Рабочем листе K8 Глава 14

установленного на подающей линии,

ни нужно иметь горячую воду при посто-

янной мощности котла или когда без запа-

Предохранительный клапан

является также обязательным для

поддержания гигиенических условий

са мощности стадия разогрева превыша-

t Выбор размера

в системе. Рекомендуется заключить

ет 30, максимум 45 минут.

Данные по мощности согласно DIN 4708

договор на проведение технического

Подробная информация 3-е требование

при t_v = 80 °C или при избыточном дав-

обслуживания с организацией, зани-

DIN 4708-2

лении пара

1 бар. Для других зна-

мающейся эксплуатацией установки.

чений температуры подающей ли-

Параллельное включение

t Греющий контур

нии и давлении пара нужно учитывать

Два или несколько одинаковых баков мо-

- Техническое обслуживание фильтра

соответствующую максимальную мощ-

гут работать с одним загрузочным насо-

для улавливания твердых частиц, уста-

ность нагрева:

сом или с одним регулирующим клапа-

новленного в греющем контуре, долж-

Диаметр

Номинальный

Максимальная

ном. Для этого монтаж трубопроводов

но проводиться в зависимости от усло-

подклю-

объем водяного

мощность

греющего контура и контура ГВС прово-

вий в системе (например, при центра-

чения

пространства

нагрева

дится по системе Тихельмана.

лизованном теплоснабжени

минимум

кВт

В случае установки баков различных раз-

DN 20

200-1000 ¹⁾

150

меров требуется провести настройку уста-

DN 25

1000-5000 ²⁾

250

новки или отдельную регулировку каждого

DN 32

> 5000 ³⁾

1000

бака.

10042

Logalux

LTN/LTH/LTD400-6000

Горизонтальный бак-водонагреватель

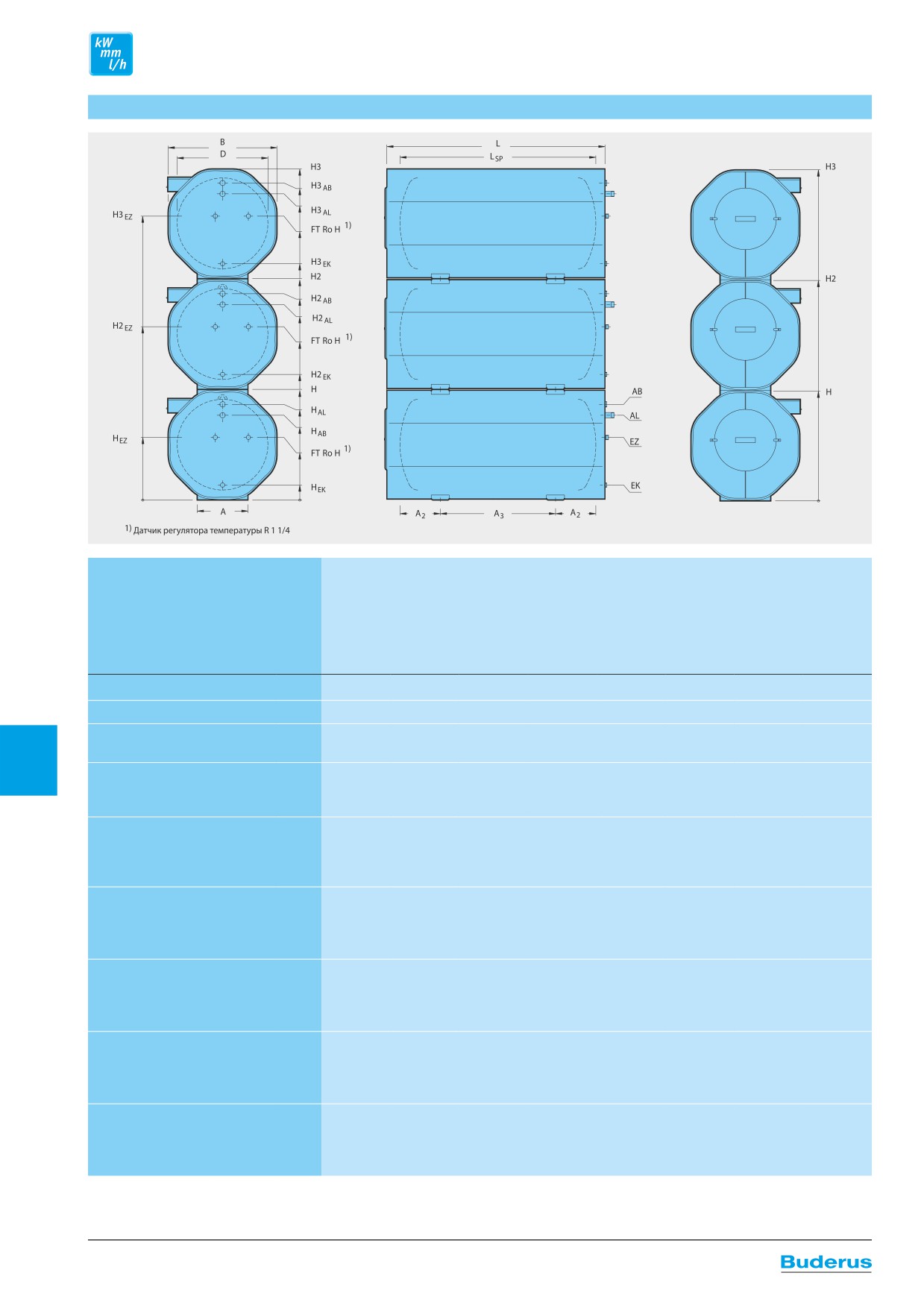

Logalux LT…/L2T…/L3T…

¹⁾ Датчик температурного регулятора без использования вспомогательной энергии R 1 1/4

Обозначение

400

550

750

950

1500

2000

2500

3000

Объем единичного бака

400

550

750

950

1500

2000

2500

3000

Обозначение

L2T

800

1100

1500

1900

3000

4000

5000

6000

Объем единичного бака

2 x 400

2 x 550

2 x 750

2 x 950

2 x 1500

2 x 2000

2 x 2500

2 x 3000

Обозначение

L3T

1200

1650

2250

Объем единичного бака

3 x 400

3 x 550

3 x 750

Диаметр

мм

650

800

900

1000

1250

Ширина

мм

810

1000

1100

1200

1450

мм

1600

1510

1910

2405

2150

2570

2970

Длина

L_SP

мм

1355

1265

1665

2160

1905

2325

2725

мм

830

1010

1110

1210

1460

Высота

мм

1680

2030

2230

2430

2930

мм

2530

3050

A_LT/L2T

мм

400

470

520

560

680

Установочные

A_L3T

мм

600

700

опоры

A₂

мм

410

400

420

445

505

A₃

мм

535

470

865

820

1270

890

1310

1710

Подающая линия

H_VS

мм

540

550

585

725

990

бака

H2_VS

мм

1390

1570

1670

1805

2195

2460

H3_VS

мм

2240

2590

Обратная линия

H_RS

мм

240

250

285

290

бака

H2_RS

мм

1090

1270

1370

1505

1755

1760

H3_RS

мм

1940

2590

R 1 1/2

R 2

R 2 1/2

Вход холодной

H_EK

мм

145

160

165

175

воды

H2_EK

мм

995

1180

1280

1385

1635

1645

H3_EK

мм

1845

2200

R 1 1/4

R 1 1/2

R 2

H_EZ

мм

470

570

620

690

835

Вход циркуляции

H2_EZ

мм

1310

1590

1740

1910

2305

H3_EZ

мм

2160

2610

10043

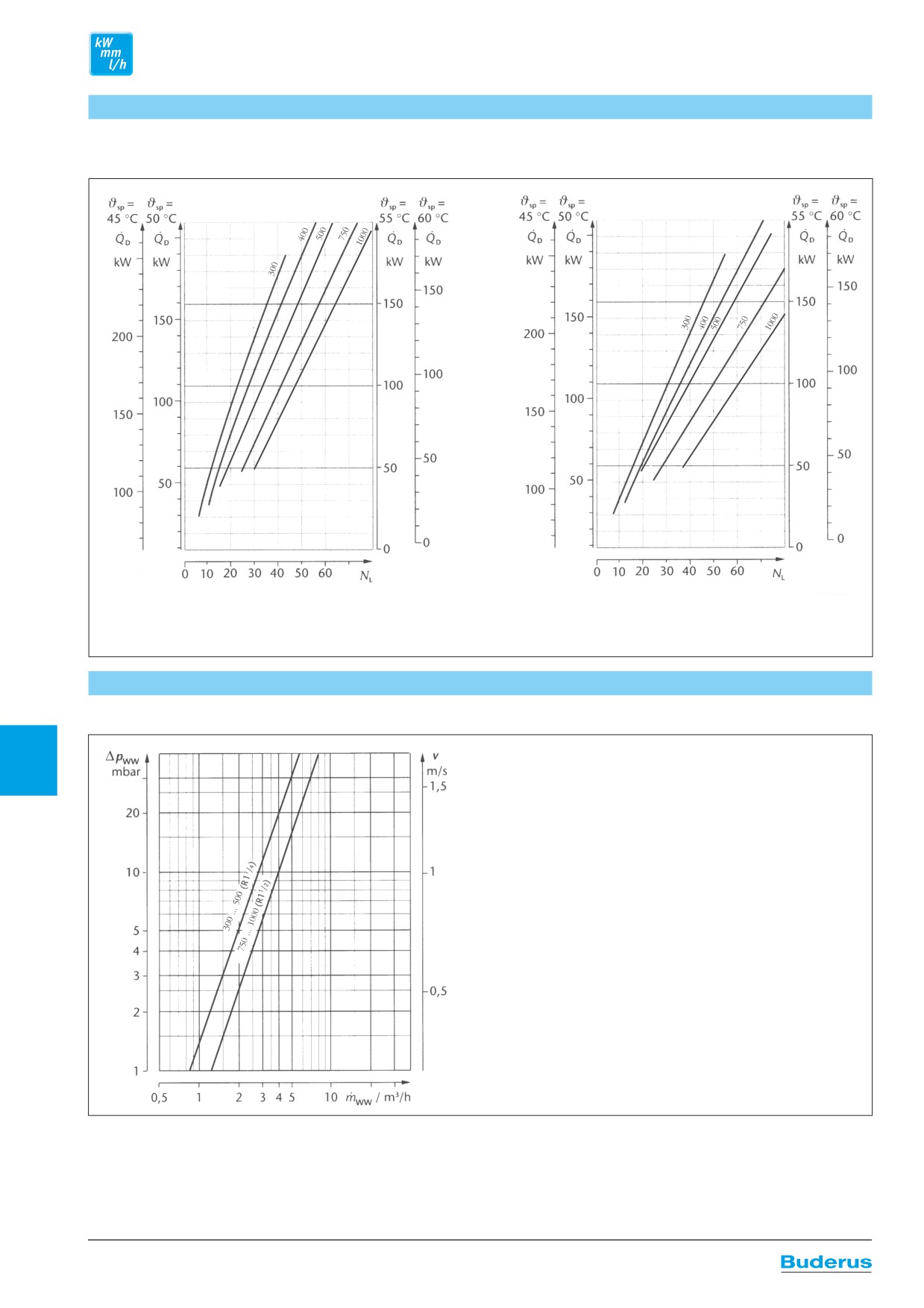

Logalux

LTN/LTH/LTD400-6000

Горизонтальный бак-водонагреватель

Данные по производительности Logalux LTN - для единичного бака

Непрерывная мощность по контуру ГВС при эксплуатации отопительного котла

(данные для нагрева от системы централизованного теплоснабжения из документации для проектирования или по запросу)

Температура

Показатель мощности N_L Непрерывная мощность по контуру ГВС

Объем

подающей

при температуре бака ¹⁾

при температуре горячей воды на выходе ²⁾

Расход воды в

Потери

единичного

линии

греющем

давления

бака

греющего

контуре

60 °C

45 °C

60 °C

контура

°C

л/ч

кВт

л/ч

кВт

м³/ч

мбар

726

1254

400

1892

1122

2453

100

1452

3014

123

1892

110

12.0

726

1254

550

1892

1122

2453

100

1452

3014

123

1892

110

1034

1826

750

2794

114

1496

3641

148

2134

124

4400

179

2706

157

11.0

1034

1826

950

2794

114

1496

3641

148

2134

124

4400

179

2706

157

350

1573

2706

110

1500

4114

168

2222

129

15.5

5533

225

3212

187

113

6721

274

4070

237

2079

3553

144

2000

101

5434

221

2926

170

20.5

134

7315

298

4224

246

160

8899

362

5368

312

2739

111

4719

191

2500

148

7128

290

3806

221

199

9592

390

5500

320

242

11627

473

6930

403

26.0

2739

111

4719

191

3000

156

7128

290

3806

221

210

9592

390

5500

320

255

11627

473

6930

403

¹⁾ По DIN 4708 показатель мощности приведен для стандартных условий (выделено жирным шрифтом) t_v = 80 °C и t_s

= 60 °C, мощность греющего

контура соответствует непрерывной мощности по контуру ГВС в кВт при 45 °C

²⁾ Температура холодной воды на входе 10 °C

Поправочный коэффициент

для установок с 2 и 3 баками-

для 2 баков = 2,4

водонагревателями

Для установок с 2 и 3 баками-водонагре-

Поправочный коэффициент

вателями показатель мощности N_L умно-

для 3 баков = 3,8

жается на соответствующий поправочный

коэффициент. Непрерывная мощность рас-

Пример:

считывается как удвоенное или утроенное

1 бак Logalux LTN400, N_L = 22.0

значение непрерывной мощности одного

бака. Гидравлическая схема труб должна

2 бака Logalux LTN400,

выполняться по системе Тихельмана.

NL= 22 x 2,4 = 52.8

10045

LTN/LTH/LTD400-6000

Logalux

Горизонтальный бак-водонагреватель

Данные по производительности Logalux LTH - для единичного бака

Температура

Непрерывная мощность по контуру ГВС

Показатель мощности N_L

Объем

подающей

при температуре обратной линии контура

Расход воды в

при температуре бака ¹⁾

Потери

единичного

линии

ГВС ²⁾

греющем

давления

бака

греющего

контуре

контура

60 °C

45 °C

60 °C

°C

л/ч

кВт

л/ч

кВт

м³/ч

мбар

979

1881

400

2794

114

1408

3674

150

2266

132

4587

187

3058

178

8,7

979

1881

550

2794

114

1408

3674

150

2266

132

4587

187

3058

178

1287

2519

102

750

3806

155

1848

108

4961

202

2948

171

5940

241

3828

223

7,8

1287

2519

102

950

3806

155

1848

108

4961

202

2948

171

5940

241

3828

223

350

1881

3641

148

1500

5533

225

2926

170

11.1

126

7447

303

4334

252

147

9086

370

5654

319

2420

4774

194

2000

125

7315

298

3894

227

15.0

184

9845

400

5676

330

226

11990

487

7370

426

3146

128

6226

252

2500

195

9548

389

5016

292

270

12881

525

7700

448

332

15620

636

9944

578

19.8

3146

128

6226

252

3000

205

9548

389

5016

292

281

12881

525

7700

448

344

15620

636

9944

578

¹⁾ По DIN 4708 показатель мощности приведен для стандартных условий (выделено жирным шрифтом) t_v = 80 °C и t_s

= 60 °C , мощность греющего

контура соответствует непрерывной мощности по контуру ГВС в кВт при 45 °C

²⁾ Температура холодной воды на входе 10 °C

Поправочный коэффициент

для установок с 2 и 3 баками-

для 2 баков = 2,4

водонагревателями

Для установок с 2 и 3 баками-водонагре-

Поправочный коэффициент

вателями показатель мощности NL умно-

для 3 баков = 3,8

жается на соответствующий поправочный

коэффициент. Непрерывная мощность

Пример:

рассчитывается как удвоенное или утро-

1 бак Logalux LTH400, N_L = 34

енное значение непрерывной мощности

одного бака. Гидравлическая схема труб

2 бака Logalux LTH400,

должна выполняться по системе Тихель-

N_L = 34 x 2,4 = 81.6

мана.

10046

Logalux

LTN/LTH/LTD400-6000

Горизонтальный бак-водонагреватель

Непрерывная мощность по контуру ГВС при нагреве паром,

с поплавковым отводчика конденсата (например, тип KA 32-4-16 фирмы Scherer)

Объем

Темпера-

Непрерывная мощность по контуру ГВС кВт ¹⁾ / размер поплавкового отводчика конденсата

единич-

тура горячей

при избыточном давлении пара

ного бака

воды

°C

0,1 бар

0,3 бар

0,5 бар

1,0 бар

2,0 бар

3,0 бар

4,0 бар

5,0 бар ²⁾

400

550

81/DN 15

105/DN 15

122/DN 15

163/DN 15

233/DN 15

279/DN 15

326/DN 15

372/DN 15

750

81/DN 15

105/DN 15

122/DN 15

163/DN 15

209/DN 15

256/DN 15

302/DN 15

349/DN 15

950

122/DN 15

157/DN 15

186/DN 15

244/DN 15

349/DN 15

419/DN 20

488/DN 20

558/DN 20

1500

122/DN 15

157/DN 15

186/DN 15

244/DN 15

314/DN 15

384/DN 20

454/DN 20

523/DN 20

163/DN 15

209/DN 15

244/DN 15

326/DN 15

465/DN 20

558/DN 20

651/DN 20

744/DN 25

2000

163/DN 15

209/DN 15

244/DN 15

326/DN 15

419/DN 20

512/DN 20

605/DN 20

698/DN 25

204/DN 15

262/DN 15

308/DN 15

407/DN 20

582/DN 20

698/DN 25

814/DN 25

930/DN 25

2500

204/DN 15

262/DN 15

308/DN 15

407/DN 20

523/DN 20

640/DN 25

756/DN 25

872/DN 25

204/DN 15

262/DN 15

308/DN 15

407/DN 20

582/DN 20

698/DN 25

814/DN 25

930/DN 25

3000

204/DN 15

262/DN 15

308/DN 15

407/DN 20

523/DN 20

640/DN 25

745/DN 25

872/DN 25

Внимание:

Всегда должен быть обеспечен свободный выход конденсата!

Обратный подпор конденсата не допускается!

В противном случае гарантийные обязательства не действуют!

¹⁾ Все значения мощности взяты при условии ограниченной скорости потока пара на входе в греющие змеевики

²⁾ Мощностные данные для баков-водонагревателей с температурой пара выше 160 °C, соответствующие его избыточному давлению более 5 бар и

температуре горячей воды более 60 °C - по запросу

10047

LF400-L2F6000

Logalux

Цены

Вертикальный · Для загрузочной системы с внешним теплообменником

Logalux LF/L2F/L3F

Объем бака

Цена

Группа

Обозначение

Артикул №

руб.

Артикул №

руб.

скидок

с системой управления SPI1010 ¹⁾

с системой управления SPI1042 ²⁾

LF400

400

5 653 100

347.502,-

5 653 104

363.430,-

LF550

550

5 653 110

391.175,-

5 653 114

407.102,-

LF750

750

5 653 120

427.129,-

5 653 124

407.102,-

LF950

950

5 653 130

477.894,-

5 653 134

493.824,-

LF1500

1500

5 653 140

646.812,-

5 653 144

662.741,-

LF2000

2000

5 653 150

791.776,-

5 653 154

791.776,-

LF2500

2500

5 653 160

902.935,-

5 653 164

918.860,-

LF3000

3000

5 653 170

979.106,-

5 653 174

995.035,-

L2F800

2 x 400 / 800

5 653 200

716.865,-

5 653 204

732.789,-

L2F1100

2 x 550 / 1100

5 653 210

808.858,-

5 653 214

824.783,-

430

L2F1500

2 x 750 / 1500

5 653 220

877.771,-

5 653 224

893.700,-

L2F1900

2 x 950 / 1900

5 653 230

982.458,-

5 653 234

998.388,-

L2F3000

2 x 1500 / 3000

5 653 240

1.323.564,-

5 653 244

1.339.494,-

L2F4000

2 x 2000 / 4000

5 653 250

1.606.011,-

5 653 254

1.621.938,-

L2F5000

2 x 2500 / 5000

5 653 260

1.734.455,-

5 653 264

1.856.014,-

L2F6000

2 x 3000 / 6000

5 653 270

1.993.460,-

5 653 274

2.009.386,-

L3F1200

3 x 400 / 1200

5 653 300

1.089.247,-

5 653 304

1.105.174,-

L3F1650

3 x 550 / 1650

5 653 310

1.229.556,-

5 653 314

1.245.484,-

L3F2250

3 x 750 / 2250

5 653 320

1.331.431,-

5 653 324

1.347.360,-

¹⁾ Одна система управления на бак

²⁾ Всегда 1 система управления SPI 1041 или SPI 1042. Все последующие регуляторы SPI 101

Опоры для установки баков друг над другом входят в объем поставки соответствующих комплектов L2F, L3F.

Поставка

Резервуар бака

без упаковки

Logalux LF

Теплоизоляция

1 упаковка в пленку

Система управления и навесной корпус

1 коробка

2 Резервуар бака

без упаковки

Logalux L2F

Теплоизоляция

2 упаковки в пленку

Система управления и навесной корпус

2 коробки

3 Резервуар бака

без упаковки

Logalux L3F

Теплоизоляция

3 упаковки в пленку

Система управления и навесной корпус

3 коробки

10048

Buderus Каталог отопительной техники (2014 год) - часть 11
