Emerson Общий каталог продукции для холодильной техники, кондиционирования и тепловых насосов (2020 год)

Расчет номинальной производительности произведен для следующих условий:

Хладагент

Температура кипения (°C)

Температура конденсации [°C]

Переохлаждение

R134a, R513A, R404A, R507, R1234ze,

+38 °C насыщ. жидкость/+38 °C насыщ. пар

R448A, R449A

+38 °C насыщ. жидкость/+42,6°C насыщ. пар

+4 °C насыщ. пар

1 мА

R450A / OM5

+38 °C насыщ. жидкость/+38,6°C насыщ. пар

R407C / OM5

+38 °C насыщ. жидкость/+42,9°C насыщ. пар

Для выбора других условий эксплуатации используйте программу подбора «Controls Navigator».

Таблица подбора силовых элементов и перечень рекомендуемых фланцев

Соединение стандартным

Соединение (вход x выход)

Блок

Тип

угловым фланцем

элемент

клапанов

вставки

Тип

Метр.

Имп.

C501-5 мм

10 x 16 мм ODF

X 10-*01/ *02/ *03

C501-5 / OM5

3/8” x 5/8” ODF

C501-7 мм

12 x 16 мм ODF

X 10-*04/ *05

935

C501-7 / OM5

1/2” x 5/8” ODF -

16 x 22 мм ODF

A 576 мм

22 x 28 мм ODM

X 10-*06/ *07

5/8" x 7/8" ODF

A 576

7/8" x 1-1/8" ODM

Дополнительное оборудование и запасные части

Описание

Тип

№ для заказа

Сервисный инструмент для клапанов T, ZZ, L и 935

X 99999

800005

Комплект прокладок для клапанов T, ZZ, L и 935

X 13455-1

027579

Стальные винты для следующих типов фланцев:

Винт ST 32

803573

C500, C501, 9761, X6346, X6669, A576

Зажим для термобаллона XB1019

XA 1728-4

803260

Примечание. Дополнительную информацию по выбору и регулировке можно найти в программе подбора «Controls Navigator».

225

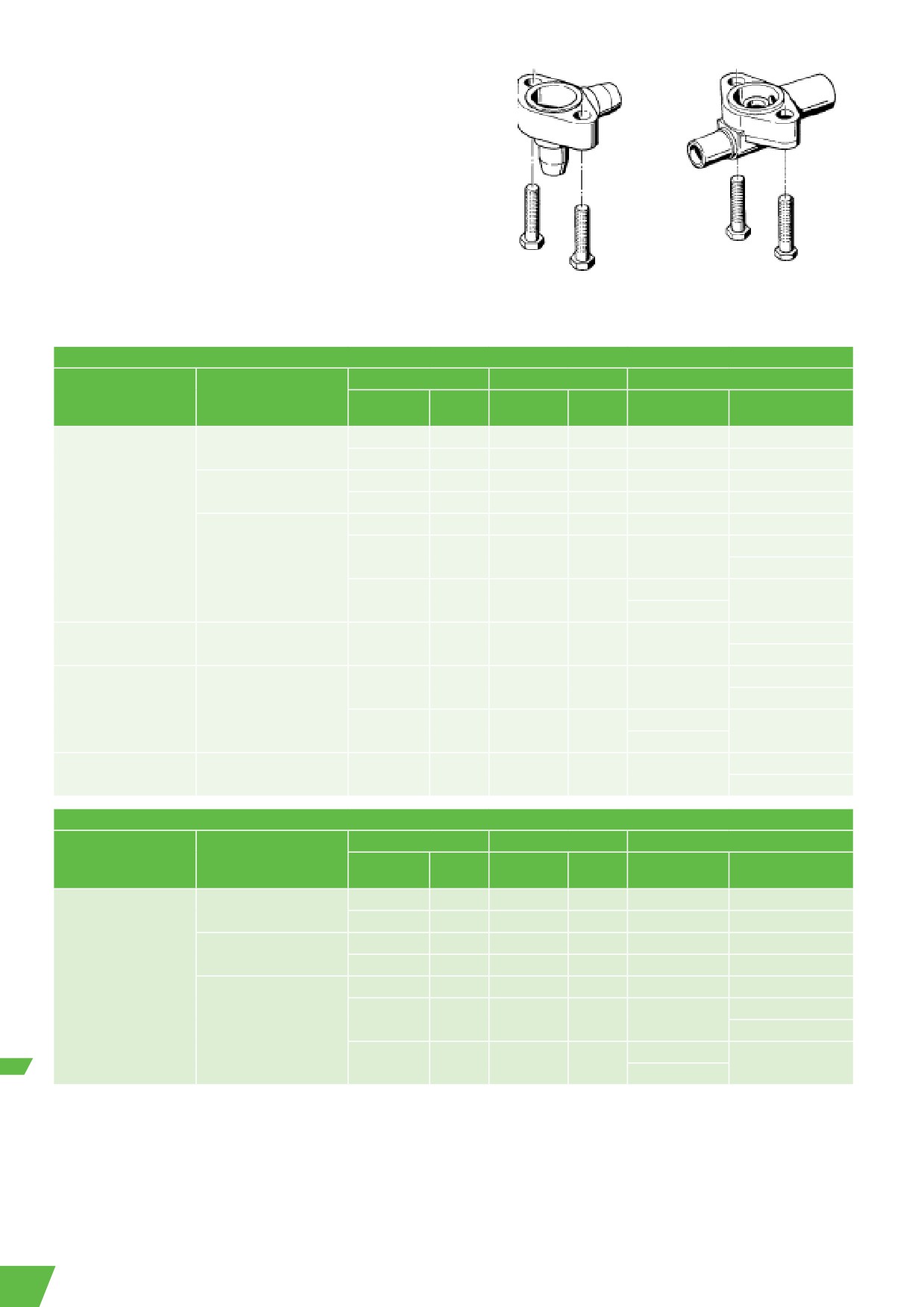

Обзор фланцев разборных клапанов

Угловой фланец

Прямой фланец

(WL)

(DL)

Фланцы: серии T- / L-

Тип клапана

Тип дросселирующей

Угловой

Прямой

Вход х Выход

вставки

Модель

№ для

Модель

№ для

МM,

дюймы

заказа

X22440-B1B / B2B/ B3B /

C501-5

803232

9761-3

803240

3/8” x 5/8” ODF

B3,5B / B4B

C501-5МM

803233

9761-3МM

803241

10x16МM ODF

C501-7

803234

9761-4

803350

1/2” x 5/8” ODF

X22440-B5B / B6B

C501-7МM

803235

9761-4МM

803243

12x16МM ODF

TCLE / LCLE

6346-17

803330

16x22МM ODF

5/8” x 7/8” ODF

A576

803238

X22440-B7B / B8B

7/8” x 1 1/8” ODM

16x22МM ODF

A576-МM

803239

22x28МM ODM

7/8” x 7/8” ODF

TJRE / LJRE

X11873-B4B / B5B

10331

803338

10332

803324

22x22МM ODF

1 1/8” x 1 1/8” O DM

7/8” x 7/8” ODF

9153

803244

9152

803286

TERE/ TIRE

X9117-B6B / B7B / B8B /

1 1/8” x 1 1/8” ODM

LERE/ LIRE

B9B / B10B

22x22МM ODF

9153-МM

803245

9152-МM

803287

28x28МM ODM

7/8” x 7/8” ODF

THRE

X9144-B11B / B13B

9149

803284

9148

803283

22x22МM ODF

1 1/8” x 1 1/8” ODM

Фланцы: серии 935- / ZZ-

Угловой

Прямой

Вход х Выход

Тип дросселирующей

Тип клапана

№ для

вставки

Модель

МM.

дюймы

заказа

C501-5

803232

9761-3

803240

3/8” x 5/8” ODF

X10-*01 / *02 / *03

C501-5МM

803233

9761-3МM

803241

10x16МM ODF

C501-7

803234

9761-4

803350

1/2” x 5/8” ODF

X10-*04 / *05

C501-7МM

803235

9761-4МM

803243

12x16МM ODF

935 / ZZ

6346-17

803330

16x22МM ODF

5/8” x 7/8” ODF

A576

803238

X10-*06 / *07

7/8” x 1 1/8” ODM

16x22МM ODF

A576-МM

803239

22x28МM ODM

226

Электромагнитные клапаны

∆_p1:

фактическое падение давления

2-ходовые электромагнитные клапаны

∆_p2:

номинальное падение давления при Q_n1

Основная терминология и техническая

Q_n1:

расчетная производительность

Q_n2:

номинальная производительность выбранного клапана

информация

Максимальная рабочая разность давлений (MOPD)

Принцип действия: Поршень клапана движется под воздействием магнитного поля

соленоидной катушки, открывая седло клапана.

MOPD представляет собой максимальную разность между давлением на входе в

электромагнитный клапан и выходе из него, при которой происходит нормальное

Клапаны с сервоприводом: Под воздействием магнитного поля соленоидной

открытие клапана. При использовании электромагнитных катушек переменного тока

Alco величина MOPD для всех электромагнитных клапанов Alco составляет 25 бар.

катушки открывается только седло пилотного (управляющего) клапана, Энергия.

которая приводит в действие поршень или диафрагму основного клапана, создается

Если дополнительно используются катушки постоянного тока, величина МОРD

разностью давлений, возникающей в результате прохождении через клапан потока

хладагента и возникающих при этом потерь давления.

снижается в зависимости от типа и размера клапана. Преобразователи DS2 позволяют

использовать катушки 24 В переменного тока для работы на 24 В постоянного тока,

Минимальное падение давления

преобразуя постоянное напряжение в переменное. Дополнительную информацию

можно узнать у инженеров Emerson.

Для работы электромагнитных клапанов прямого действия разность давлений между

входом и выходом клапана не требуется.

Для полного открытия электромагнитных клапанов с сервоприводами требуется

разность давлений около 0,05 бар. В случае недостаточного потока хладагента

Маркировка

необходимая разность давлений не достигается, и клапан может закрыться.

Неуправляемые закрытия клапана могут привести к сбоям и неустойчивой

работе всего холодильного контура. Основной причиной этого явления является

200 RB

6 T

неправильно подобранный размер электромагнитного клапана (например,

использование слишком большого клапана). Это особенно важно в холодильных

контурах с регулируемой производительностью.

Тип

Диаметр седла T - пайка

Соед. размер трубы,

кратный 1/16”,

F - резьба

кратный 1/8”, напр. 1/2”

Формула для расчета падения давления, возникающего в электромагнитном

напр. 3/8”

или ближайший эквивалент

клапане: ∆

= ∆_p2 x (Q_n1/Q_n2)²

в мм

Руководство по подбору электромагнитных клапанов

Тип

Критерий подбора

200 RB /

240 RA

540 RA

110 RB

M36

200 RH

8/9/12/16T9

16T1v 1/20

8/9/12/16

2-ходовой

3-ходовой

Нормально закрытый (NC)

Нормально открытый (NO)

Мин. падение давления (бар)

0,00

0,05

MWP (бар)

31 / 60

Темп. раб. среды (°C)

-40 / +120

Тип катушки

ESC

228

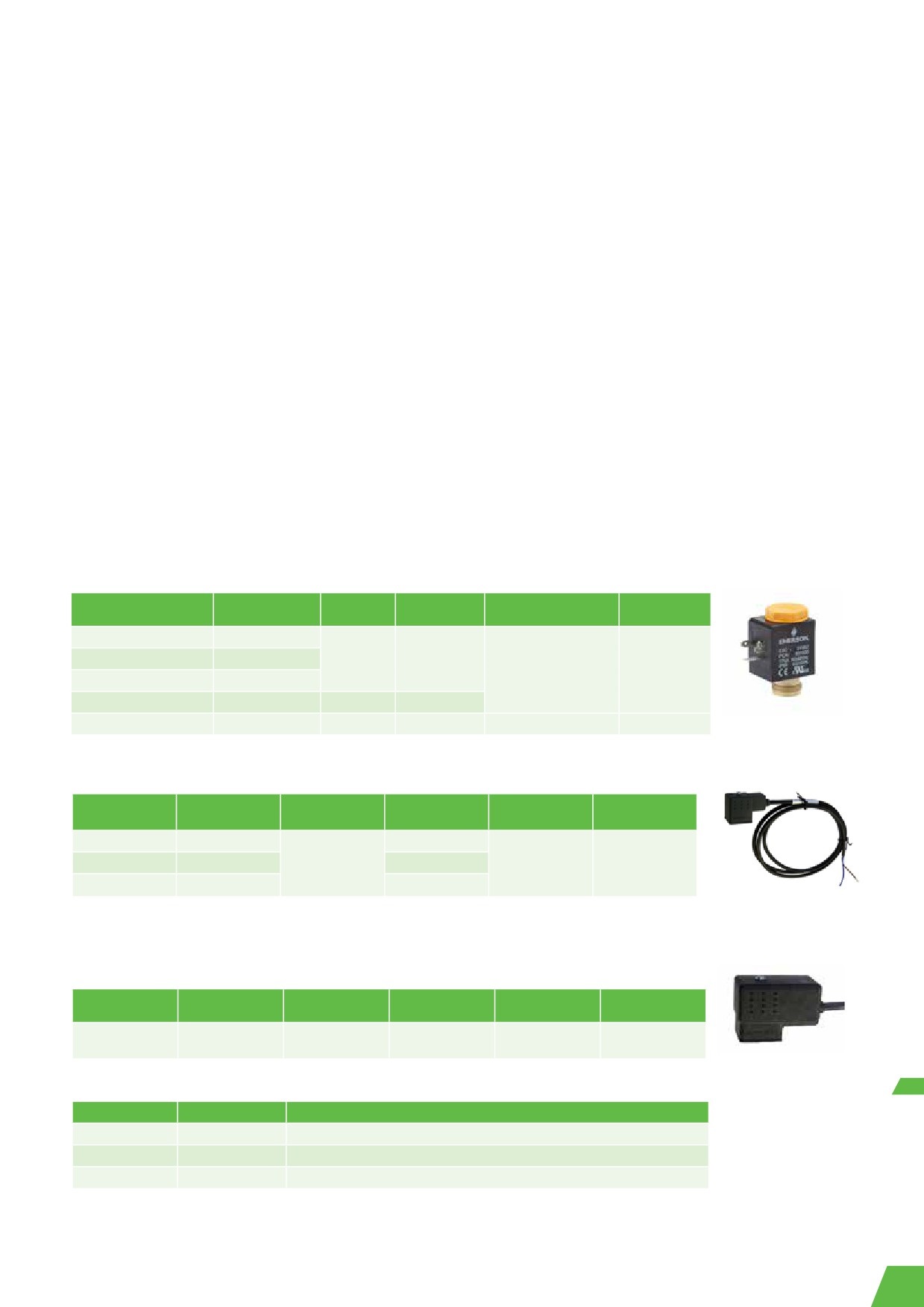

Катушки ESC и кабели

Стандарты

• Катушки ЕSC и кабели отвечают требованиям Директивы о низковольтном оборудовании

Потребляемая

Модель

№ для заказа

Напряжение

Электр. подключение

Класс защиты

мощность

ESC 230V / 50 (60) Hz

801031

8 W

IP65

ESC 120V / 50 (60) Hz

801032

без разъёма, см. кабели

с разъёмом /

кабелем

ESC

24V / 50 (60) Hz

801033

ESC

24V DC

801030

15 W

DS2-N15 + ESC 24VAC

804620 + 801033

3 W

с разъёмом и кабелем

IP65

ESC

Примечание: Катушки поставляются вместе с монтажным набором.

Кабели необходимо заказывать отдельно.

Кабели для катушек ESC

Диапазон

Модель

№ для заказа

Длина кабеля

Сечение провода

Тип соединения

температур

ASC-N15

804 570

-50...+80 °C

1,5 м

только для

3 x 0,75 мм²

незакрепленные

ASC-N30

804 571

3,0 м

стационарного

провода

ASC-N60

804 572

использования

6,0m

ESC-N15

Кабели с преобразователями на 24 В постоянного тока

• Позволяют использовать стандартную катушку 24 В переменного тока в цепи постоянного тока

• Низкое потребление энергии (всего 3 Вт)

• Нет снижения MOPD

Диапазон

Модель

№ для заказа

Длина кабеля

Сечение провода

Тип соединения

температур

DS2-N15

804 620

-25 .. +80 °C

1,5 m

2 x 0,75 мм²

незакрепленные

провода

D2-N15

Прочее дополнительное оборудование

Модель

№ для заказа

Описание

ESC-K01

801 034

Монтажный набор (одна крышка + два уплотнительных кольца)

PG9 Plug

801 012

Разъем, соответствующий DIN 43650, с кабельным уплотнением

PG11 Plug

801 013

Разъем, соответствующий DIN 43650, с кабельным уплотнением

229

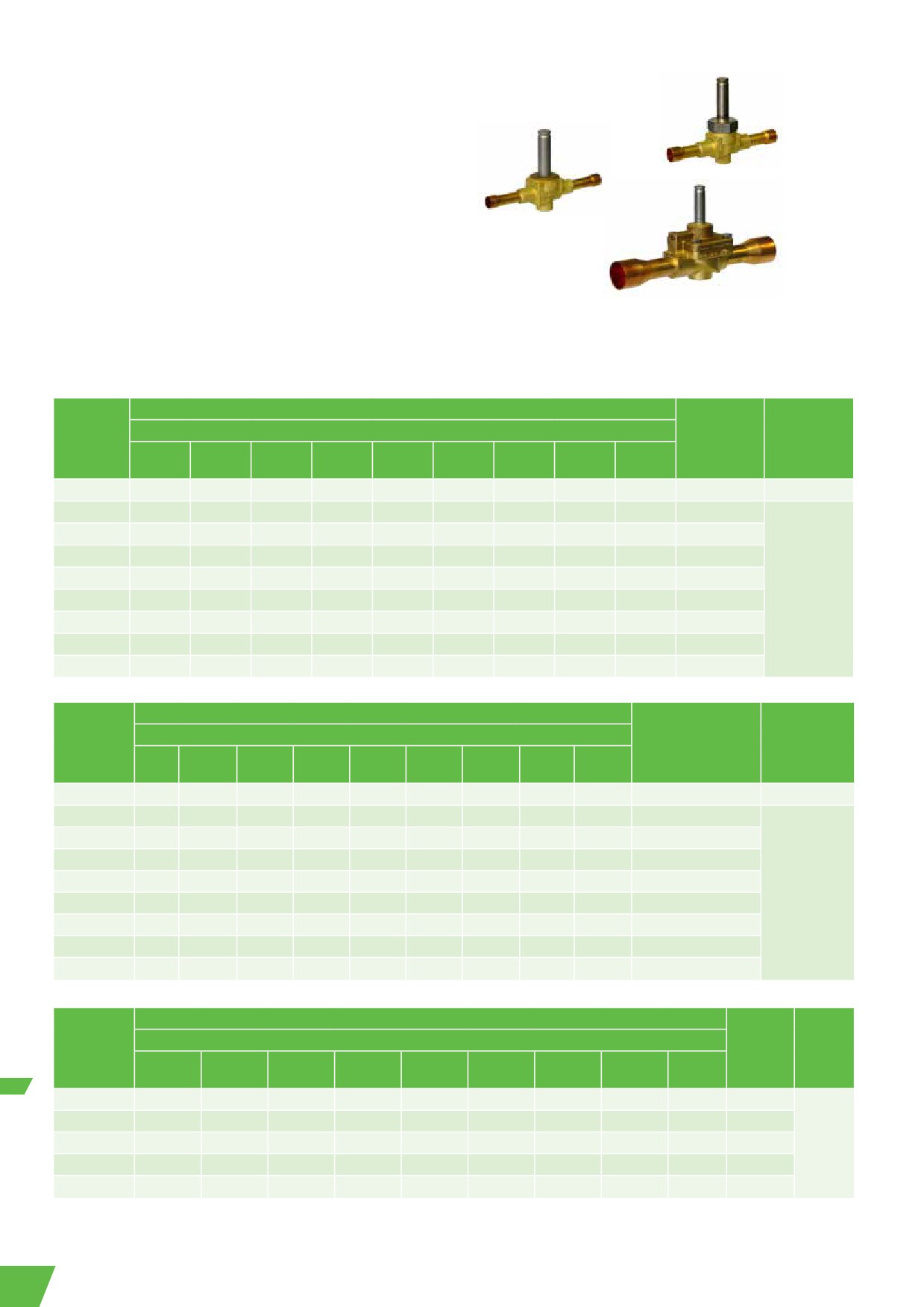

2-ходовые электромагнитные клапаны 110, 200, 240

Нормально закрытые

Характеристики

• Компактная конструкция

200 RB

• Конструкция, позволяющая производить пайку без разборки

Стандарты

•

240 RA 16T11 и 20 имеют маркировку CE в соответствии с PED

110 RB

Опции:

240 RA

• Катушки и кабели для различных значений напряжения, см.

раздел «Катушки ESC и кабели»

Производительность

Номинальная производительность Q_n(кВт)

Жидкость

Kv-значение,

Модель

Мин. ∆p, бар

м³/ч

R404A

R134a

R22

R407C

R450A

R513A

R1234ze

R448A

R449A

R507

110 RB 2

3,5

3,8

2,5

3,6

3,3

3,1

2,3

3,3

3,2

0,2

200 RB 3

6,6

7,1

4,6

6,8

6,1

5,8

4,3

6,1

6,0

0,4

200 RB 4

15,5

16,8

10,9

16,1

14,5

13,8

10,2

14,5

14,2

0,9

200 RB 6

27,3

29,5

18,9

28,0

25,4

24,2

17,8

25,5

25,0

1,6

240 RA 8

36,3

39,3

25,2

37,3

33,8

32,2

23,8

34,0

33,3

2,3

0,05

240 RA 9

76,2

82,5

52,9

78,4

71,0

67,7

49,9

71,3

69,8

4,8

240 RA 12

85,7

92,8

59,5

88,1

79,9

76,1

80,2

78,6

5,4

240 RA 16

139,1

150,5

96,5

142,9

129,5

123,5

130,1

127,4

8,8

240 RA 20

202,6

219,3

140,7

208,3

188,7

179,9

133

189,6

185,7

12,8

Номинальная производительность Q_n (кВт)

Горячий газ

Kv-значение,

Модель

Мин. ∆p, бар

м³/ч

R404A

R134a

R22

R407C

R450A

R513A

R1234ze

R448A

R449A

R507

110 RB 2

1,6

2,0

1,7

2,1

1,4

1,5

1,3

2,0

0,2

200 RB 3

3,0

3,7

3,2

3,9

2,9

3,0

2,6

4,0

0,4

200 RB 4

7,1

8,8

7,5

9,2

6,5

6,8

5,8

9,1

9,0

0,9

200 RB 6

12,5

15,4

13,1

16,1

11,6

12,1

10,4

16,2

15,9

1,6

240 RA 8

16,7

20,5

17,4

21,4

16,6

17,3

14,9

23,2

22,9

2,3

0,05

240 RA 9

35,1

43,1

36,5

44,9

34,7

36,2

31,1

48,5

47,8

4,8

240 RA 12

39,4

48,4

41,1

50,5

39,0

40,7

35,0

54,5

53,8

5,4

240 RA 16

64,0

78,5

66,6

81,9

63,5

66,3

57,0

88,9

87,6

8,8

240 RA 20

93,2

114,4

97,1

119,3

92,4

96,4

82,9

129,3

127,5

12,8

Номинальная производительность Q_n(кВт)

Kv-

Всасываемый газ

Мин. ∆p,

Модель

значение,

бар

R404A

м³/ч

R134a

R22

R407C

R450A

R513A

R1234ze

R448A

R449A

R507

240 RA 8

4,2

5,6

4,6

5,2

3,7

4,0

3,4

5,1

5,0

2,3

240 RA 9

8,8

11,7

9,7

10,9

7,8

8,4

7,1

10,6

10,5

4,8

240 RA 12

9,9

13,1

10,9

12,3

8,8

9,4

8,0

11,9

11,8

5,4

240 RA 16

16,0

21,3

17,7

19,9

14,3

15,3

13,1

19,4

19,2

8,8

240 RA 20

33,0

31,0

25,7

29,0

20,8

22,3

19,0

28,3

27,9

12,8

Номинальная производительность при температуре конденсации +38 °С, температуре кипения +4 °С, переохлаждении 1 К, перегреве 0 K. Падение давления между входом и

выходом клапана в жидкостном трубопроводе 0,15 бар. Падение давления в трубопроводе горячего газа 1 бар. Температура всасываемого газа +18 °С.

Примечание. Инструкции по выбору см. в разделе, посвященном программе подбора Controls Navigator.

230

2-ходовые электромагнитные клапаны 540

Нормально открытые

Характеристики

• Компактная конструкция

• Конструкция, позволяющая производить пайку без

разборки

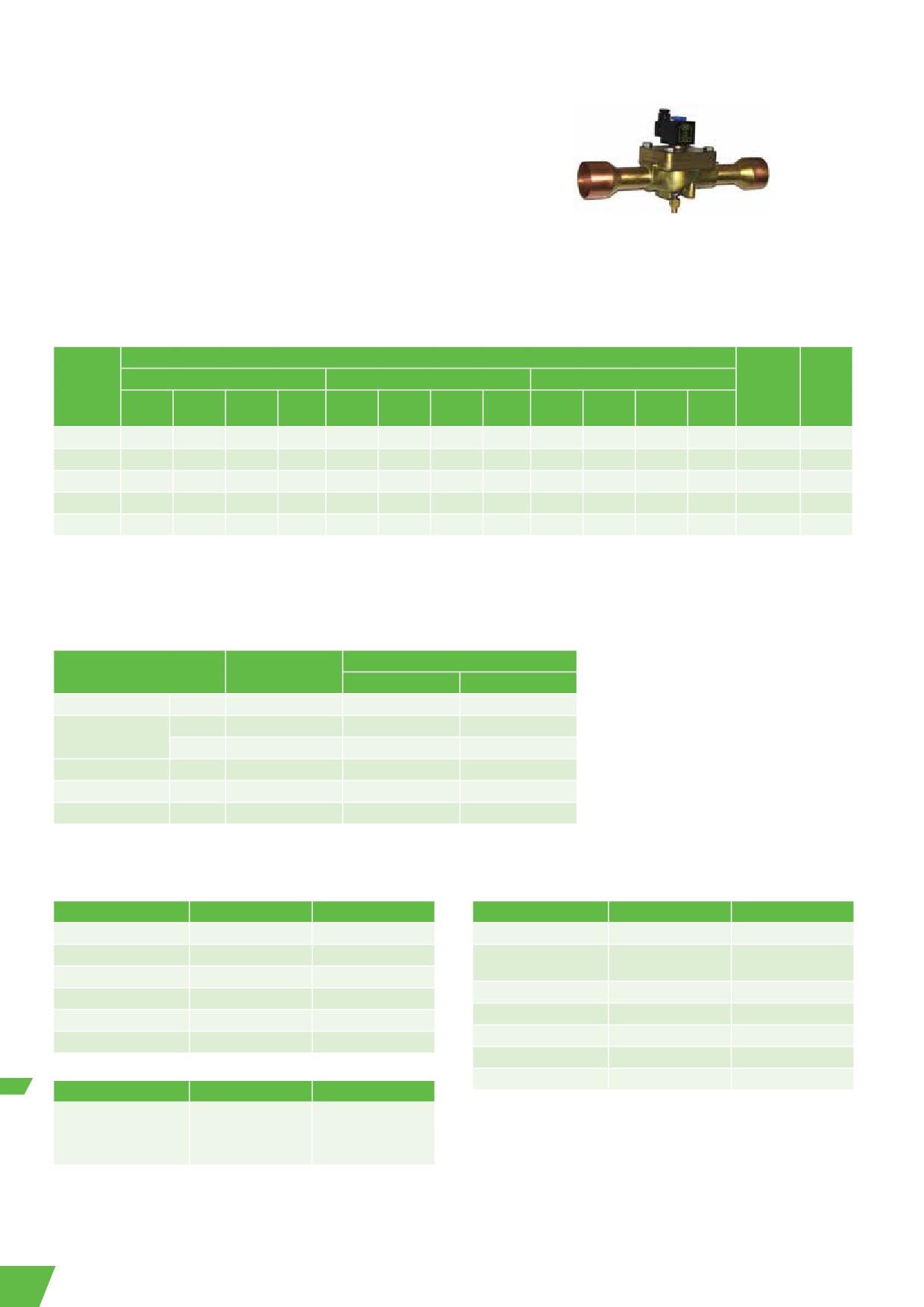

540 RA

Опции:

• Катушки и кабели для различных значений напряжения,

см, раздел «Катушки ESC и кабели»

Производительность

Номинальная производительность Q_n (кВт)

Kv-

Мин,

Жидкость

Горячий газ

Всасываемый газ

Модель

значение,

∆p,

R404A

м³/ч

бар

R134a

R22

R407C

R134a

R22

R407C

R134a

R22

R507

R407C

R507

540 RA 8

36,3

39,3

25,2

37,3

16,7

20,5

17,4

21,4

4,2

5,6

4,6

5,2

2,3

0,05

540 RA 9

76,2

82,5

52,9

78,4

35,1

43,1

36,5

44,9

8,8

11,7

9,7

10,9

4,8

0,05

540 RA 12

85,7

92,8

59,5

88,1

39,4

48,4

41,1

50,5

9,9

13,1

10,9

12,3

5,4

0,05

540 RA 16

139,1

150,5

96,5

142,9

64,0

78,5

66,6

81,9

16,0

21,3

17,7

19,9

8,8

0,05

540 RA 20

202,6

219,3

140,7

208,3

93,2

114,4

97,1

119,3

23,3

31,0

25,7

29,0

12,8

0,05

Номинальная производительность при температуре конденсации +38°С, температуре кипения +4°С, разности давлений между входом и выходом клапана на жидкостном

трубопроводе 0,15 бар (при использовании на трубопроводе горячего газа разность давлений составляет 1 бар, температура всасываемого газа +18°С), переохлаждении 1 К.

Таблицы поправочных коэффициентов для других рабочих условий находятся в конце раздела “2-ходовые электромагнитные клапаны”.

Примечание. Инструкции по выбору см. в разделе, посвященном программе подбора Controls Navigator.

Таблица подбора

Соединение под пайку/ODF

Модель

№ для заказа

Опции:

мм

Дюймы

• Катушки для различных значений

540 RA 8

046 265

5/8

напряжения, см, раздел «Катушки ESC

046 266

5/8

и кабели»

540 RA 9

046 268

7/8

540 RA 12

046 269

7/8

540 RA 16

046 270

1 1/8

540 RA 20

T11

047 953

1 3/8

Дополнительное оборудование и компоненты электромагнитных клапанов

Комплекты уплотнений

Ремонтные комплекты

Описание

Модель

№ для заказа

Описание

Модель

№ для заказа

110RB

KS 30040-2

801 232

110RB

KS 30040-1

801 206

200RB/200RH

KS 30039-1

801 233

KS 30039/

200RB

801 205

KS 30109

240RA8

KS 30061-1

801 234

240RA8

KS 30061

801 262

240RA9/12

KS 30062-1

801 235

240RA9

KS 30062

801 263

240RA16

KS 30065-1

801 236

240RA12

KS 30063

801 264

240RA20

KS 30097-1

801 237

240RA16

KS 30065

801 200

240RA20

KS 30097

801 216

Описание

Модель

№ для заказа

Сервисный

инструмент для 110

X 11981 - 1

027 451

RB, 240 RA, 540 RA

232

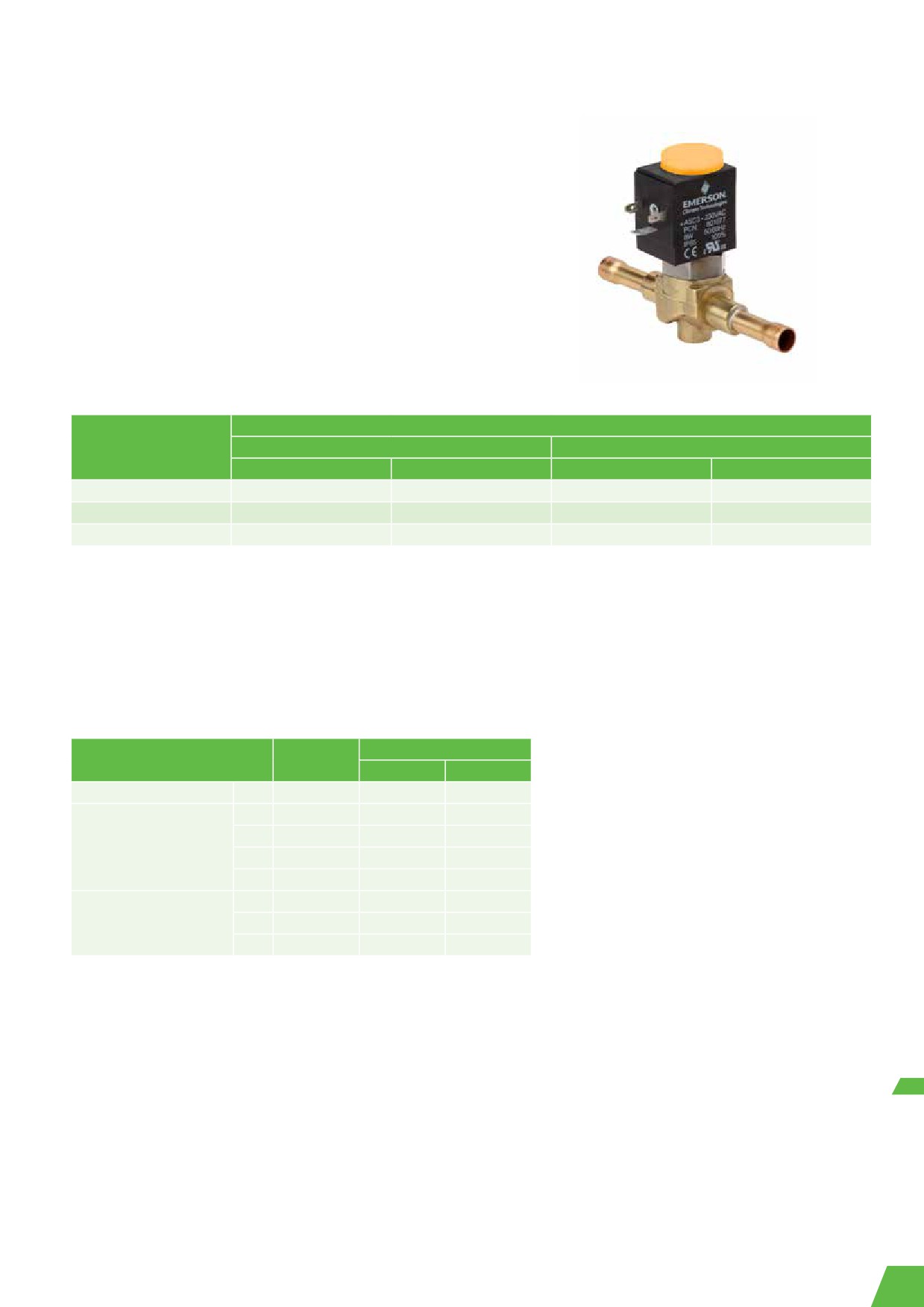

2-ходовые электромагнитные клапаны 200 RH

для систем высокого давления Нормально закрытые

Характеристики

•

Компактная конструкция

•

Диапазон температур среды -40 - +120 °С

•

Можно проводить пайку без разборки

•

Расширенные медные патрубки для облегчения монтажа

•

Можно проводить пайку без разборки

•

Электромагнитная катушка и кабель (IP 65)

•

Одна катушка подходит для всех размеров и серий

клапанов

•

PS: 60 бар

Опции:

•

Катушки и кабели для различных значений напряжения, см,

раздел «Катушки ASC3 и кабели»

Производительность

Номинальная производительность Q_n (кВт)

Модель

Жидкость

Горячий газ

R410A

R744

R410A

R744

200 RH 3

6,6

8,1

4,9

7,2

200 RH 4

15,7

19,1

11,0

16,1

200 RH 6

27,5

33,6

19,5

28,7

R410A: номинальная производительность при температуре конденсации +38 °С, температуре кипения +4 °С, переохлаждении 1 К

Падение давления между входом и выходом клапана в жидкостном трубопроводе 0,15 бар.

Падение давления в трубопроводе горячего газа 1 бар

R744: номинальная производительность при температуре конденсации +10 °С, температуре кипения -10 °С, переохлаждении 1 К

Падение давления между входом и выходом клапана в жидкостном трубопроводе 0,15 бар.

Падение давления в трубопроводе горячего газа 1 бар

Примечание. Инструкции по выбору см. в разделе, посвященном программе подбора Controls Navigator.

Таблица подбора

Опции:

Паяный фитинг/ODF

Модель

№ для заказа

• Катушки для различных значений напряжения,

мм

дюймы

см, раздел «Катушки ESC и кабели»

200 RH 3

802 070

10 мм

3/8"

802 071

10 мм

802 072

3/8"

200 RH 4

802 073

12 мм

802 074

1/2"

802 075

12 мм

200 RH 6

802 076

1/2"

802 077

16 мм

5/8"

233

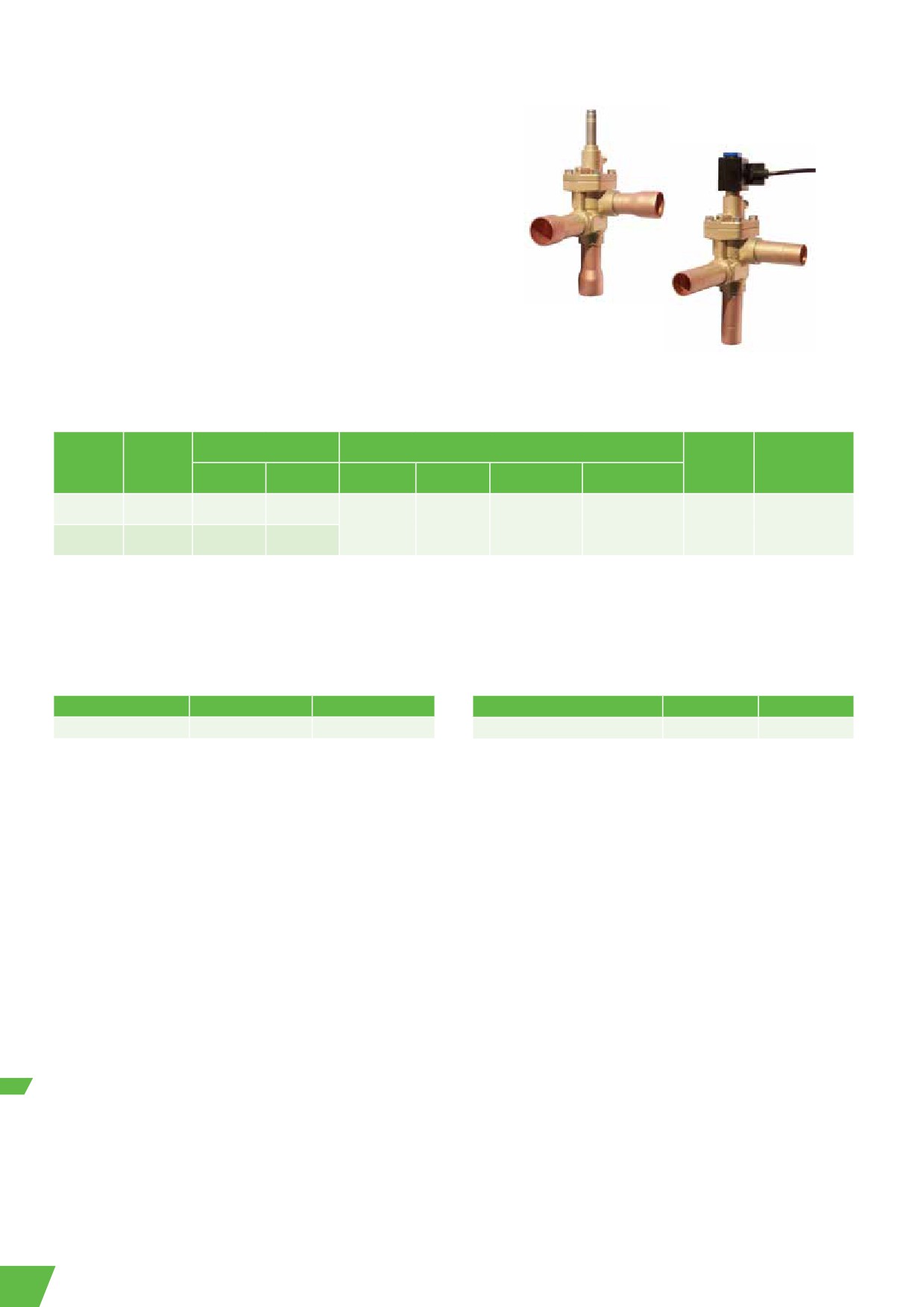

3-ходовые электромагнитные клапаны M36

Характеристики

• Для систем рекуперации тепла

• Требуется пилотное соединение с трубопроводом всасывания,

нет минимального падения давления

• Компактная конструкция

• Конструкция, позволяющая производить пайку без разборки

• Макс, рабочее давление PS: 35 бар

Опции:

• Катушки и кабели для разных напряжений, см, раздел «Катушки

ESC и кабели»

M36-118

M36-078 с катушкой ESC

и преобразователем DS2

Производительность

Соединение/ODF

Номинальная производительность Q_n (кВт)

Kv-

№ для

Модель

значение,

Тип катушки

заказа

мм

дюймы

R134a

R22

R404A / R507

R407C

м³/ч

M36-078

801 420

7/8

28,9

35,1

31,3

38,5

6,7

ESC

M36-118

801 421

1 1/8

Номинальная производительность при температуре конденсации +38 °С, температуре кипения +4 °С (давление насыщ. пара / насыщ. жидкости), разность давлений между

входом и выходом клапана 0,15 бар.

Дополнительное оборудование и запасные части

Комплект прокладок

Ремонтный комплект

Описание

Тип

№ для заказа

Описание

Тип

№ для заказа

M36

KS30177-1

801268

M36 (верхний узел с прокладкой)

M36-UNF

801440

234

Механические

регуляторы давления

Основная терминология и техническая информация

Регуляторы производительности

Регуляторы давления в картере

Регуляторы АСР и СРНЕ являются байпасными регуляторами

Регуляторы PRC служат для предотвращения чрезмерного повышения

производительности и служат для компенсации избыточной

давления всасывания, а следовательно, для защиты двигателей

производительности путем байпасирования горячего газа. Таким образом,

компрессора от перегрузки.

они предотвращают падение давления в испарителе при достижении

определенного уровня.

Излишне высокое давление всасывания может возникнуть при пуске

системы в условиях высоких давлений кипения или после оттайки.

Если байпасирование горячего газа производится в трубопровод

Регуляторы давления в картере настраиваются на максимально

всасывания, для уменьшения перегрева всасываемого газа используется

допустимую величину давления всасывания в компрессоре, указанную

инжекционный клапан и электромагнитный клапан. В этом случае

производителем компрессора.

производительность не должна падать ниже 60 % от максимального

значения, так как возможны проблемы с возвратом масла.

Подбор регуляторов давления

Если байпасирование горячего газа производится на вход испарителя,

в инжекционном клапане нет необходимости. При расчете байпаса

Тип

необходимо учитывать дополнительный объем газа. Проблемы с

Критерий подбора

ACP

CPHE

PRE

PRC

возвратом масла не должны возникнуть даже при 100 % байпасировании.

Регулятор

производительности

Регуляторы давления в испарителе

Регулятор давления в

испарителе

Регуляторы PRE служат для поддержания в испарителе давления выше

определенного уровня. Основной областью применения являются

Регулятор давления в

системы, состоящие из нескольких испарителей с разными температурами

картере

кипения и общим трубопроводом всасывания.

Можно избежать замерзания воды в охладителях и системах

кондиционирования, поддерживая температуру кипения выше 0 °С

даже при существенном снижении нагрузки.

236

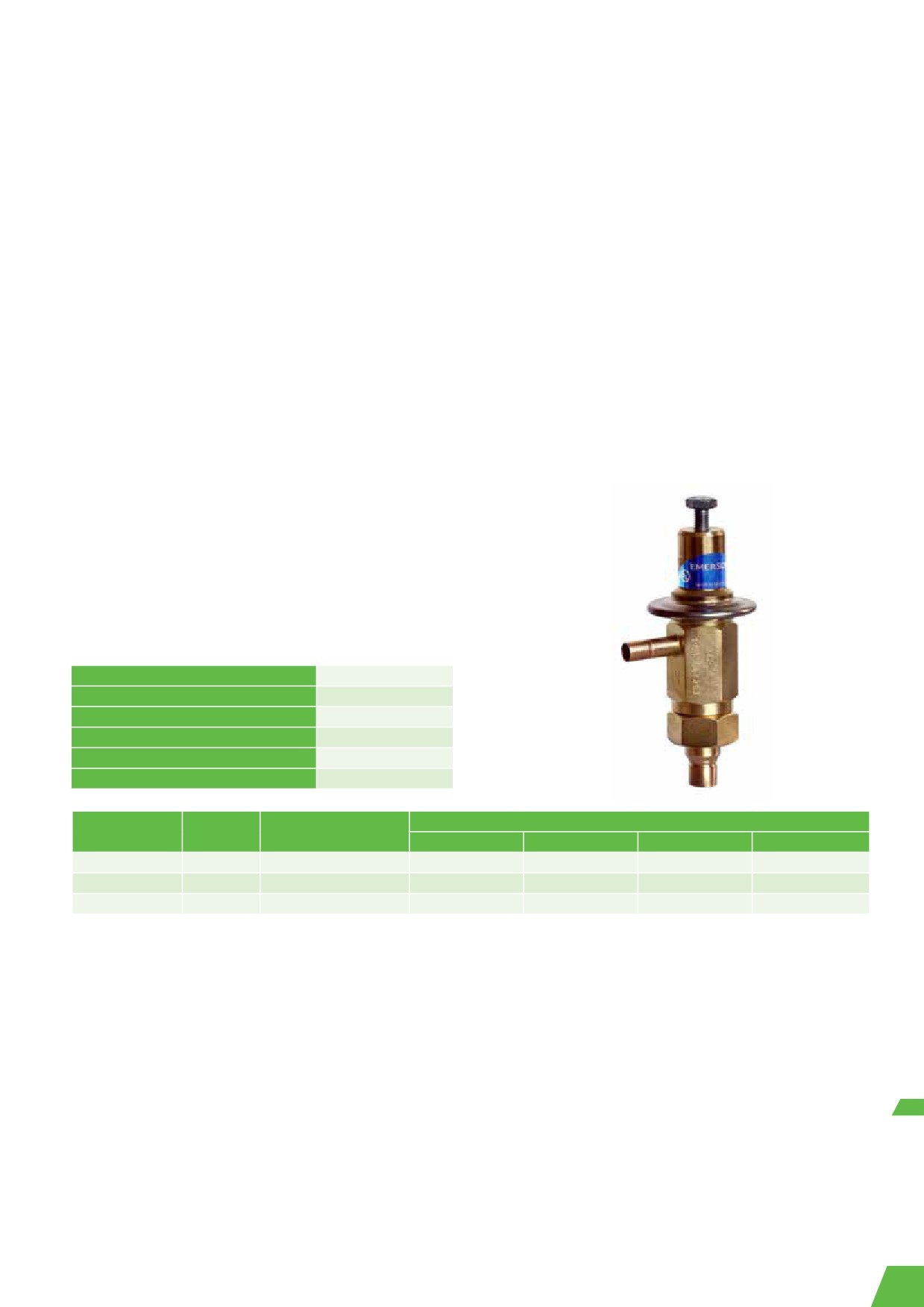

Регулятор производительности ACP

Характеристики

• Высококачественные материалы и новейшие технологии обеспечивают

высокую надежность и длительный срок службы

• Внутреннее выравнивание давления

• Компактная конструкция

Технические характеристики

Диапазон регулирования

0 ... 5 бар

Заводская настройка

2,7 бар

Макс, рабочее давление PS

31 бар

Диапазон рабочей температуры TS

-40 °C ... 120 °C

Диапазон температуры окружающей среды

-40 ... 50 °C

ACP

Диапазон температуры транспортировки

-40 ... 70 °C

Соединение Угловой корпус

Номинальная производительность байпаса* Q_n

Модель

№ для заказа

под пайку/ODF, дюймы

R134a

R22

R407C

R404A / R507

ACP 1

047 680

¹/₄ x ³/₈”

0,21

0,35

0,41

0,30

ACP 3

047 283

¹/₄ x ³/₈”

0,50

0,77

0,89

0,68

ACP 5

053 374

³/

x ³/₈”

1,18

1,83

2,12

1,59

* Номинальная производительность при температуре конденсации +38 °C, температуре кипения +4 °C

(температура насыщения / точка росы) и 1 K переохлаждения жидкости на входе в ТРВ.

237

Регуляторы производительности CPHE

Характеристики

•

Высококачественные материалы и новейшие технологии

обеспечивают высокую надежность и длительный срок службы

•

Превосходные эксплуатационные показатели при неполной нагрузке

благодаря конструкции вставки с двойным седлом (от CPHE3 до

CPHE6)

•

Модульная конструкция позволяет сократить расходы

на транспортировку и хранение, а также удобна в сборке

и обслуживании

•

Внешнее выравнивание

Соединения и фланцы специальных размеров по запросу

Таблица подбора находится в конце раздела “ТРВ”.

Технические характеристики

Диапазон регулирования

-0,4 ... 5 бар

CPHE

Заводская настройка

1,4 бар

Макс, рабочее давление PS

35 бар

Диапазон рабочей температуры TS

-40 °C ... 120 °C

Диапазон температуры окружающей среды

-40 ... 50 °C

Диапазон температуры транспортировки

-40 ... 70 °C

Производительность CPHE

Номинальная производительность байпаса Q_n

Стандартный фланец,

(кВт)

пайка/ODF

Модель

Вставка

мм

дюймы

C 501 - 7 мм 12

C 501 - 7

CPHE - 1X

3,5

5,8

4,5

3,4

2,6

5,9

5,8

3,1

X 22440-B5B

x 16

1/2 x 5/8

A 576

A 576 мм

5/8 x 7/8

CPHE - 2X

6,4

10,4

8,1

6,2

4,8

10,6

10,5

5,6

X 22440-B8B

16 x 22

(7/8 x 1 1/8

(22 x 28 ODM)

ODM)

10331

7/8 x 7/8

CPHE - 3X

X 11873-B5B

22 x 22

(1 1/8 x 1 1/8

ODM)

CPHE - 3,5X

X 9117-B7B

9153 мм

9153

CPHE - 4X

X 9117-B9B

22 x 22

7/8 x 7/8

CPHE - 5X

X 9166-B10B

9149

CPHE - 6X

X 9144-B13B

22 x 22

7/8 x 7/8

Номинальная производительность при температуре конденсации +38 °C, температуре кипения +4 °C (температура насыщения / точка росы) и 1 K переохлаждения

жидкости на входе в ТРВ.

Соединения и фланцы специальных размеров по запросу. Таблица подбора находится в конце раздела “ТРВ”.

Примечание. Инструкции по выбору см. в разделе, посвященном программе подбора Controls Navigator.

238

Регуляторы давления в испарителе и регуляторы давления в картере PRE и PRC

Характеристики

•

Компактная конструкция требует минимального пространства для

монтажа

•

Простота настройки благодаря наличию клапана Шредера на входе

•

Регулятор прямого действия

•

Точная регулировка давления благодаря точной балансировке портов

•

Патрубки изготовлены из меди, что упрощает пайку

Технические характеристики

Хладагенты

ГФУ, ГХФУ

Изменение давления за цикл:

Совместимость с маслом

Минеральные, алкилбензоловые

Типоразмер 1

0,6 бар

и полиэфирные масла

Типоразмер 2

0,4 бар

Макс, рабочее давление PS

25 бар

Диапазон давления

от 0,5 до 6,9 бар

Макс, давление испытания, PT

30 бар

Заводская настройка

2 бар

Материал, корпус

CW509L (EN12420)

Диапазон температур

Хранение от -30 до 80 °C

Масса:

Среда TS от -30 до 80 °C

PRC/PRE-1..

0,6 кг

Окружающая среда от -30 °C до

PRC/PRE-2..

1,3 кг

80 °C

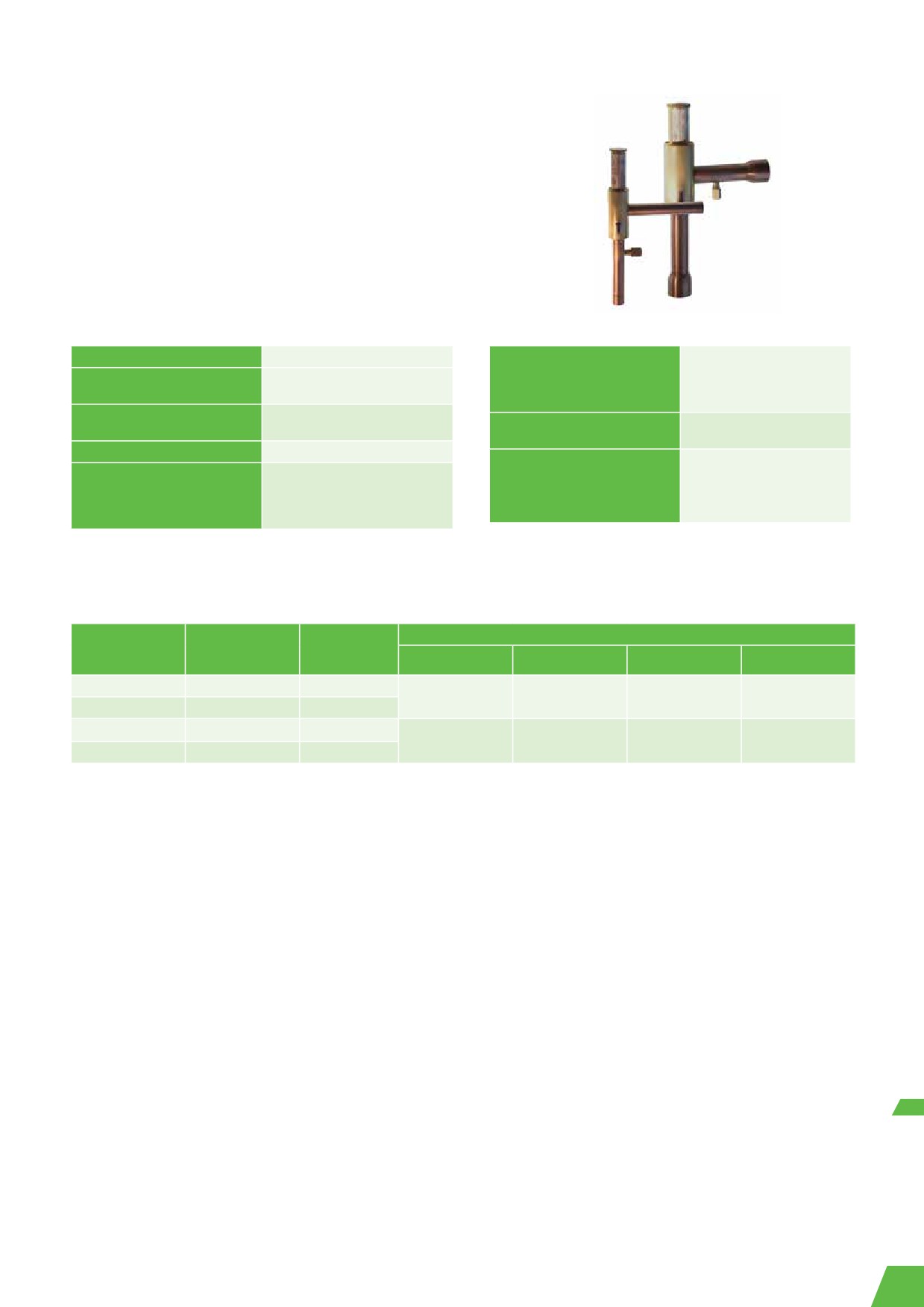

Регулятор давления в испарителе PRE

Таблица подбора

Трубное

Номинальная производительность* Q_n (кВт)

Модель

№ для заказа

соединение

ODF

R134a

R404A / R507

R407C

R22

PRE - 11A

800 380

16 мм - ⁵/₈”

3,0

4,5

4,8

PRE - 11B

800 381

22 мм - ⁷/₈”

PRE - 21C

800 382

28 мм

7,4

11,1

11,9

PRE - 21D

800 383

1 -¹/₈”

* Номинальная производительность указана для температуры кипения +4 °C, температуры конденсации +38 °C и разности давлении для 1 K.

239

Регулятор давления в картере PRC

Таблица подбора

Трубное

Номинальная производительность* Q_n (кВт)

Модель

№ для заказа

соединение

R134a

R404A / R507

R407C

R22

ODF

PRC - 11A

800 384

16 мм - 5/8”

3,0

4,5

4,8

PRC - 11B

800 385

22 мм - 7/8”

PRC - 21C

800 386

28 мм

PRC - 21D

800 387

1 1/8”

7,4

11,1

11,9

PRC - 21E

800 388

35 мм - 1 3/8”

* Номинальная производительность указана для следующих условий: температура кипения +38 °C, температура конденсации +4 °C и разность давлений при 1 K.

Таблица подбора

Для условий эксплуатации, отличных от стандартных (+38 °C/+4 °C и 1 K переохлаждения жидкости на входе в ТРВ), значение производительности

указано для разности давлений 0,07 бар.

Производительность (кВт), уставка регулятора °C

Температура

Хладагент

кипения

Типоразмер 1: PRC-11x

Типоразмер 2: PRC-21x

°C

-20

-15

-10

-5

+10

-20

-15

-10

-5

+10

R22

-29

2,3

3,4

4,4

4,8

4,9

5,8

8,8

10,0

-21

2,4

4,1

5,4

5,8

6,5

12,1

-14

2,7

4,9

6,2

8,1

13,8

-8

3,5

5,3

9,0

15,4

-3

3,1

9,9

R407C

-6

3,1

4,8

7,9

13,9

-1

2,9

9,2

R134 a

-6

2,1

3,9

5,3

5,2

10,3

12,9

2,4

4,7

6,1

12,2

3,3

8,1

R404A /

-27

1,6

2,9

3,7

3,9

4,8

8,2

R507

-20

1,9

3,5

4,5

5,7

9,8

-14

2,2

4,5

6,8

11,6

-10

3,1

8,1

240

Реле давления и термостаты

Реле давления

Основная терминология и техническая информация

Характеристики

Реле давления могут использоваться для двух целей: для регулирования и защиты.

Реле регулирования могут применяться для управления циклами компрессора,

Формула имеет следующий вид:

процессами откачки или оттайки. К защитным функциям относятся ограничение

давления и отключение по избыточному или низкому давлению, а также защита

от замерзания.

Верхняя уставка - дифференциал =

Данные функции реализуются путем приведения в действие электрических

Нижняя уставка

контактов при достижении значений, превышающих заданное минимальное или

максимальное давление. В зависимости от того, прошло ли оборудование испытания

Pmax — Δp = Pmin

типового образца (имеет сертификат TÜV) или нет, оно может быть разделено на

следующие классы:

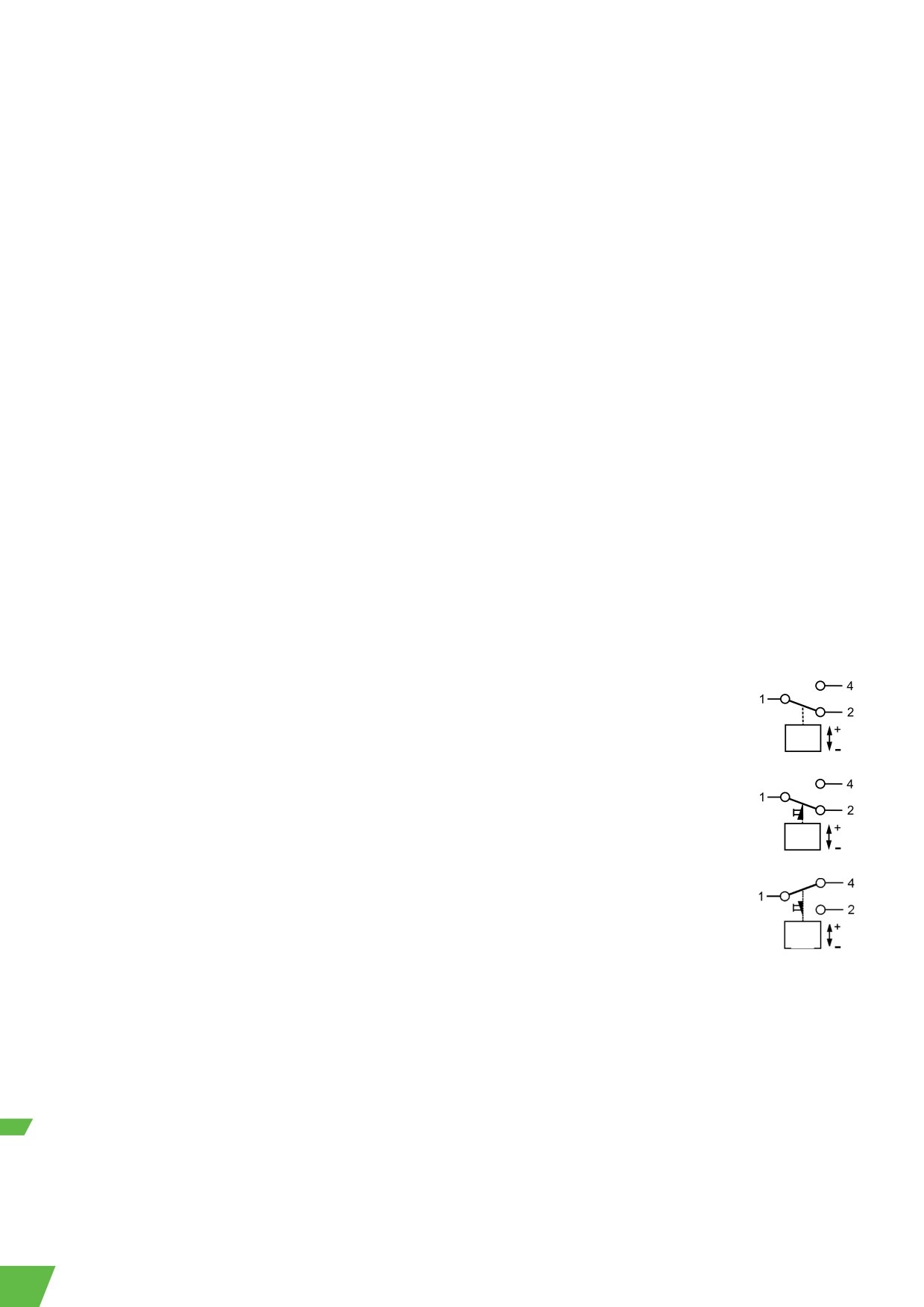

Схема контактов переключателя SPDT

без сертификата TÜV: реле давления

Если давление превышает заданное значение, контакт

с сертификатом TÜV: ограничитель давления, реле давления с функцией

1-2 открывается, а 1-4 закрывается, Если давление

отключения защитное реле давления

меньше заданного значения, контакт 1-2 закрывается,

а 1-4 открывается.

Реле давления с сертификтом TÜV прошли испытания в соответствии с EN 12263,

как того требуют стандарты DIN 8901 и EN 378.

SPDT с ручным сбросом по макс, значению

Реле давления (без сертификата TÜV)

Если давление превышает заданное значение, контакт 1-2

Реле давления без сертификата TÜV, могут иметь ручной либо автоматический

открывается, а 1-4 закрывается и фиксируется, В случае

сброс, Реле с ручным сбросом работают на уменьшение (ручной сброс мин,)

снижения давления ниже заданного значения возможен

или увеличение давления (ручной сброс макс,).

ручной сброс устройства.

Ограничители давления PSL/PSH

Ограничители давления имеют автоматический сброс, Ограничители высокого

SPDT с ручным сбросом по мин, значению

давления оснащены двойными сильфонами и способны обеспечивать

Если давление падает ниже заданного значения, контакт

отказоустойчивое управление.

1-2 закрывается, а 1-4 открывается и фиксируется, Если

значение давления превышает заданную величину,

Реле давления с функцией отключения PZH/PZL

возможен ручной сброс устройства.

Реле давления этого типа имеют ручной сброс; для внешнего сброса реле не

требуется дополнительный инструмент, Реле высокого давления оснащены

двойными сильфонами и способны обеспечивать отказоустойчивое

Единицы измерения давления

управление.

Все значения давления являются манометрическими,

Pабс, = Pман, + 1 бар

Защитные реле давления PZHH/PZLL

1 бар = 100 кПа

Реле давления этого типа имеют ручной сброс; для приведения в действие

1 бар = 14,5 фунтов на кв, дюйм

сброса требуется дополнительный инструмент, Обычно для нажатия кнопки

сброса необходимо снять крышку (внутренний сброс), Реле высокого давления

Глушение пульсаций

оснащены двойными сильфонами и способны обеспечивать отказоустойчивое

управление.

Все реле высокого давления с соединением A (7/16-20UNF. ¼” SAE наруж.) оснащены

демпфером для защиты чувствительного элемента от пульсаций.

Настройка уставок

При проведении данной процедуры необходимо использовать манометр, Настройка

устройства производится с помощью специальной шкалы, на которой отображается

диапазон верхней уставки pmax в бар/psig, а также значение дифференциала ∆p,

как разности между верхней pmax и нижней pmin уставками, Верхняя уставка

pmax настраивается по шкале, а нижняя уставка pmin задается путем задания

дифференциала ∆p.

242

Стандарты и нормы

BGV D4 (VBG20)

Нормы техники безопасности для холодильных установок.

DIN 8901

Тепловые насосы с фторуглеродными хладагентами. Защита почв, подземных и наземных вод.

EN 60947-1/ EN 60947-5-1

Технические характеристикидля низковольтного оборудования.

EN 378

Холодильные системы и тепловые насосы - Требования по охране окружающей среды.

EN 12263

Холодильные системы и тепловые насосы - Предохранительные реле для ограничения давления.

Требования и испытания.

Руководство по подбору реле давления

Критерий подбора

Номинальный рабочий ток

Количество

Класс защиты

Тип

при 230 В пер. т.

Конструкция

контактов

Регулируется

DIN 40050

Индукт. нагр.

Электродвигатель

(SPDT)

IEC 529

AC 15

реле давления

PS1

(индивидуальная упаковка)

да

IP 44

10 A

24 A

Модель

Двойной регулятор давления

PS2

1+1

да

IP 44

10 A

24 A

(индивидуальная упаковка)

Реле давления

Фиксированные

Стандартные типы

IP 30 / IP 65

3 Вт

6 A

заводские настройки

(индивидуальная упаковка)

PS3

Другие фиксированные

реле давления

значения по

Специальные типы

IP 30 / IP 65

3 Вт

6 A

согласованной

(100 шт. в упаковке)

спецификации

Реле давления

Фиксированные

Стандартные типы

IP 30 / IP 65

3 Вт

6 A

заводские настройки

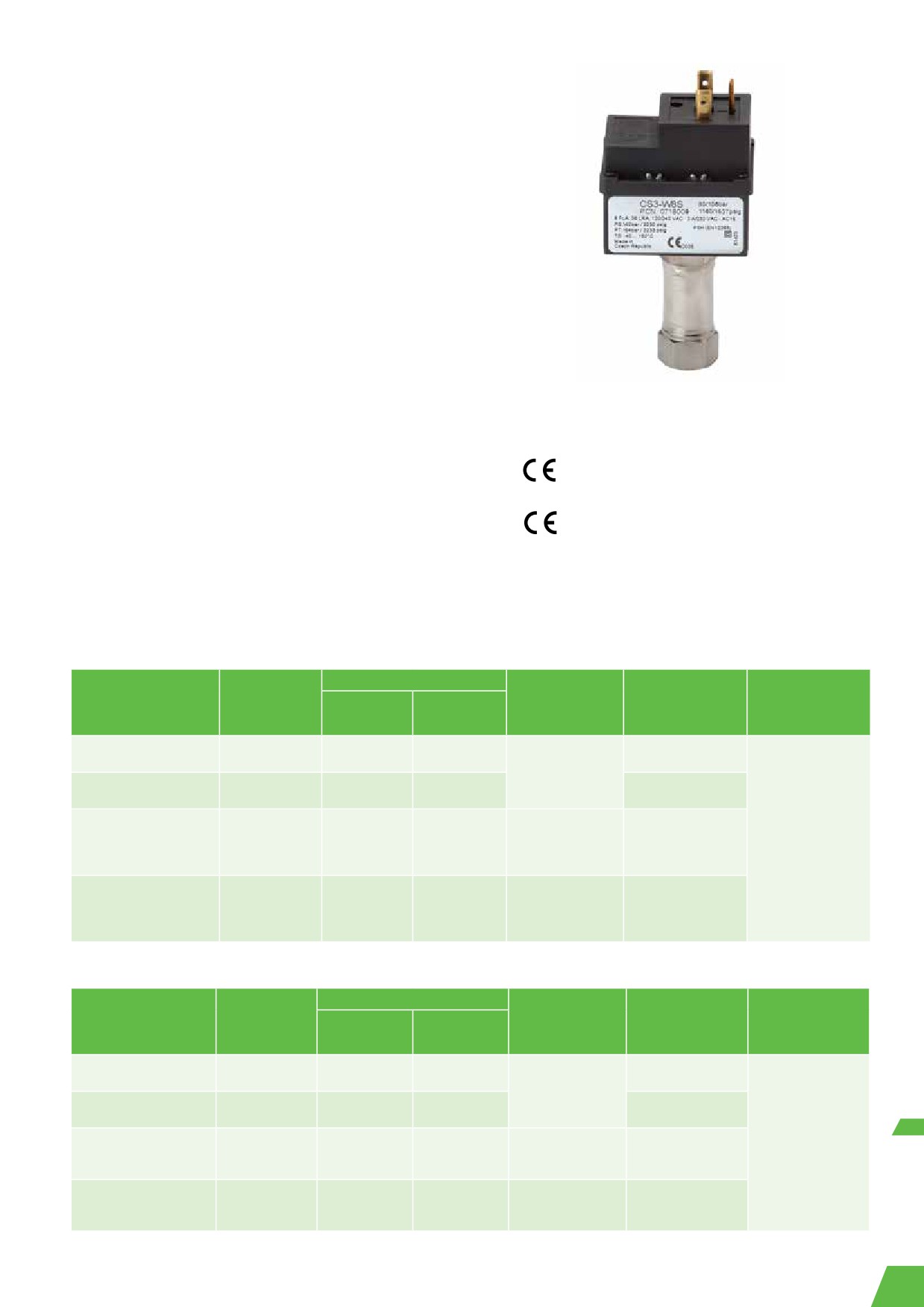

CS3

(60 шт. в упаковке)

(для систем

Другие фиксированные

реле давления

с CO₂)

значения по

Специальные типы

IP 30 / IP 65

3 Вт

6 A

согласованной

(60 шт. в упаковке)

спецификации

Стандартные типы реле

Фиксированные

IP67 (кабель)

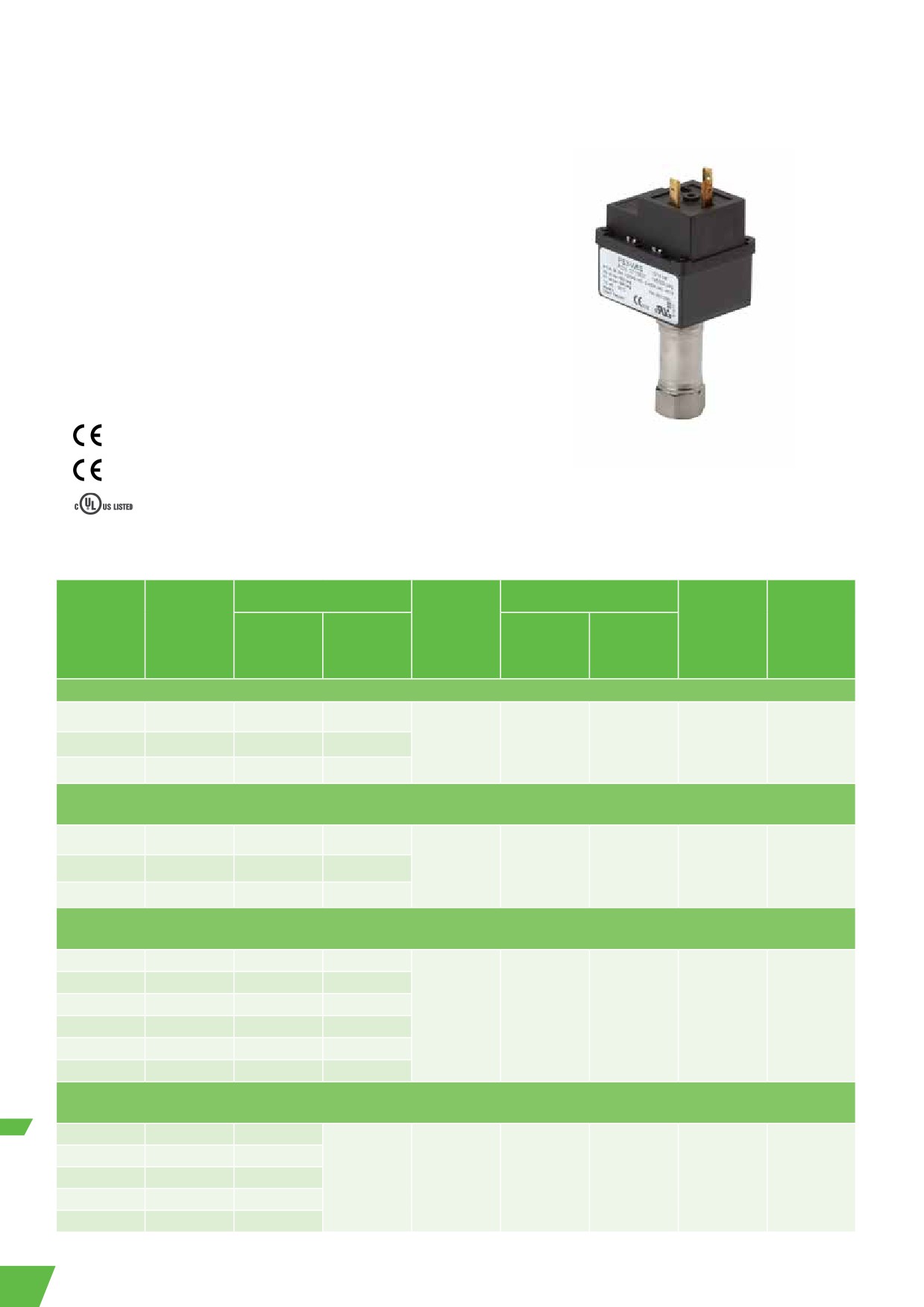

PS4

давления

(SPST)

6 A

заводские настройки

IP20 (клеммы)

(100 шт. в упаковке)

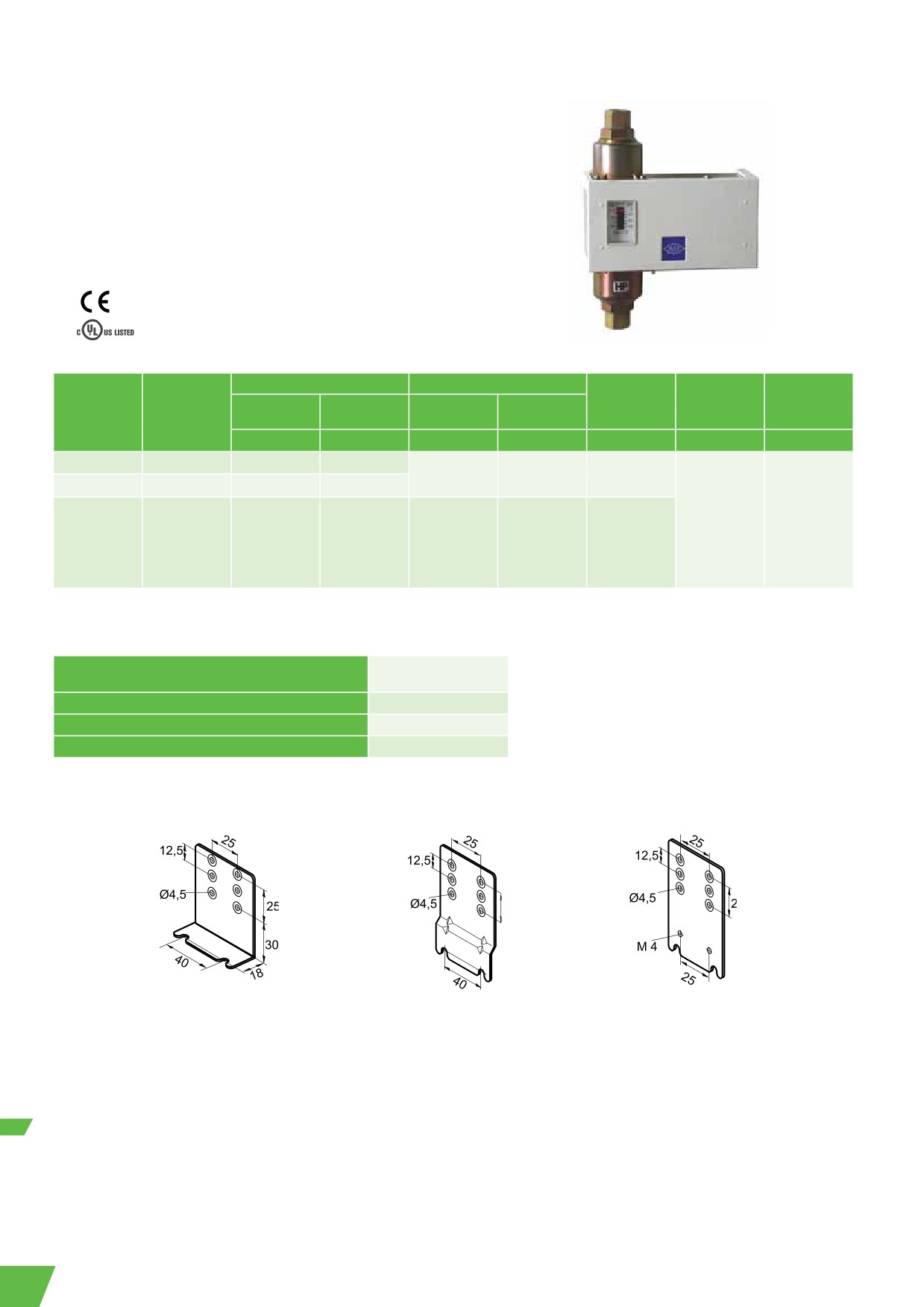

Дифференциальное реле

да, перепад давлений +

FD 113

IP 30

3 A / 6 A

давления

временная задержка

243

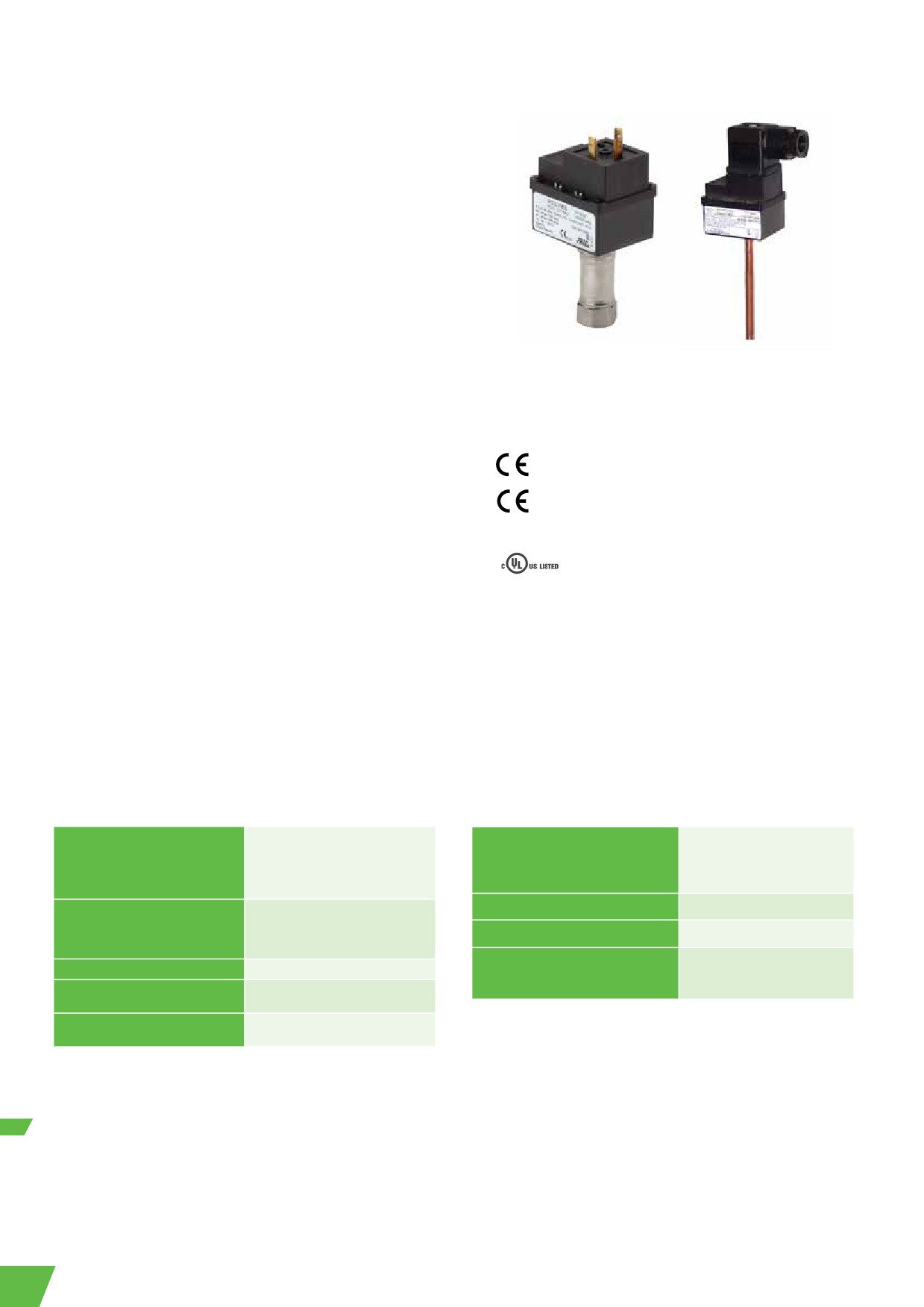

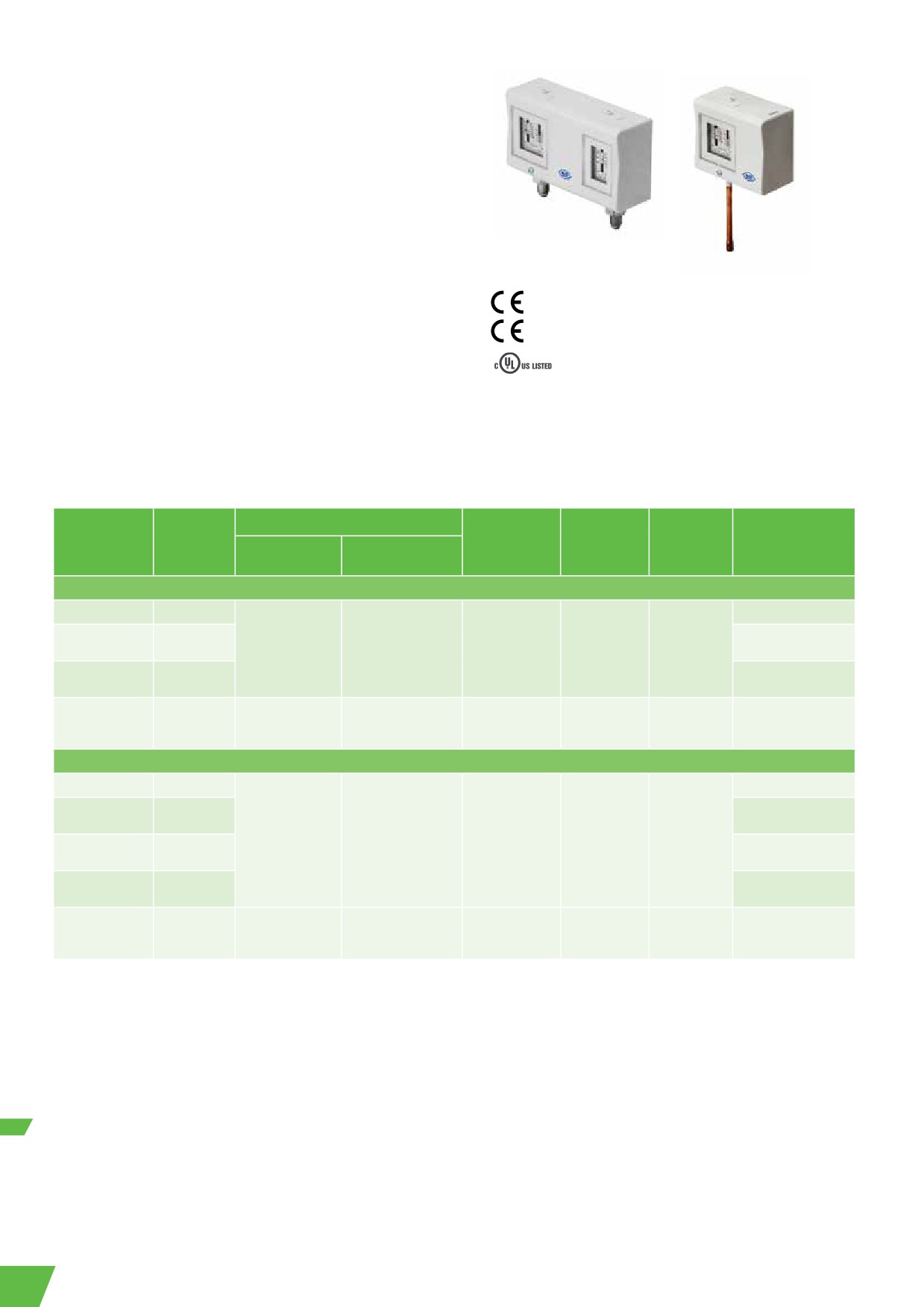

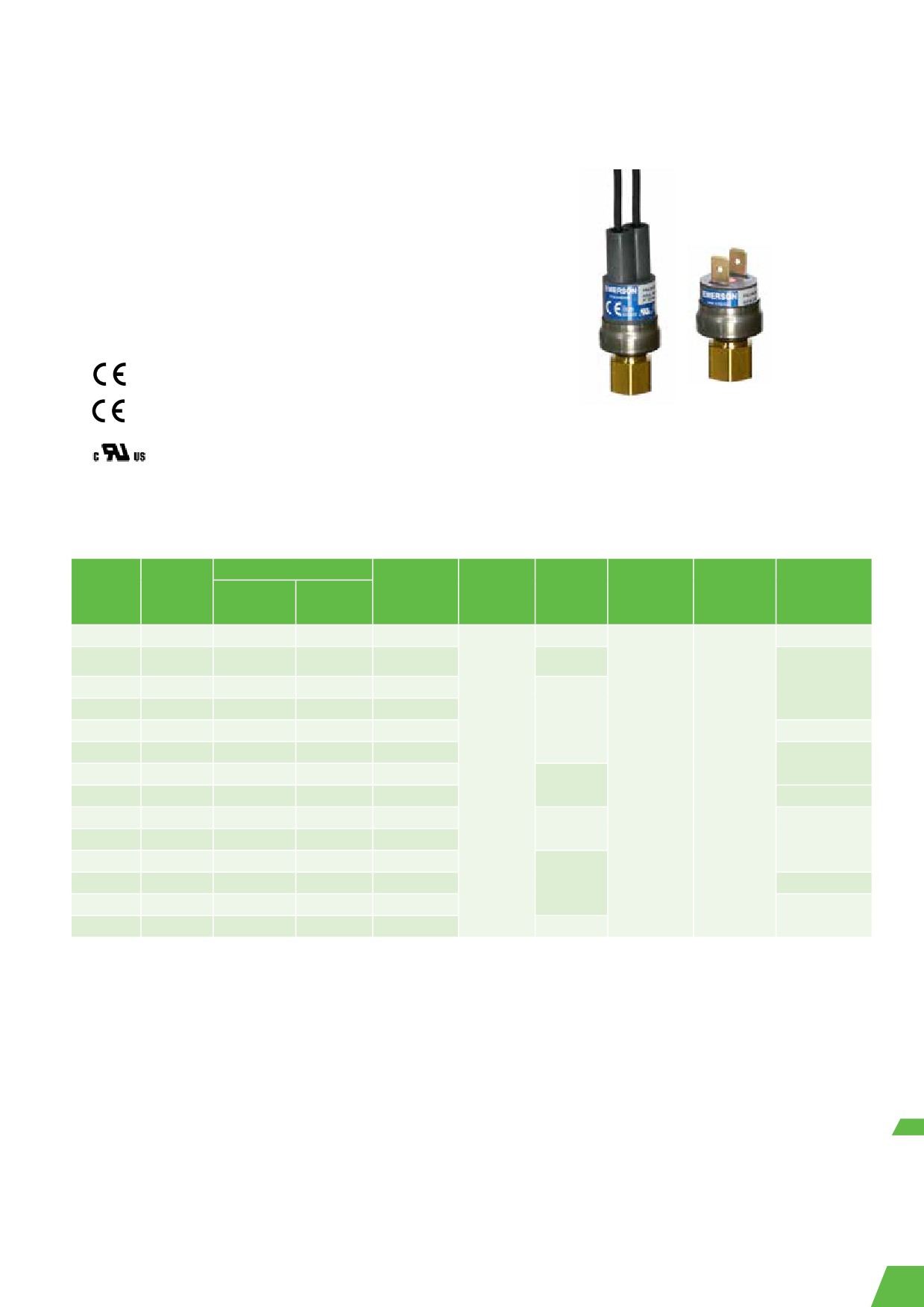

Реле давления PS1 / PS2

Характеристики

•

Регулируемые уставки давления

•

С ручным и автоматическим сбросом

•

Резьбовые и паяные соединения по давлению

•

Виброустойчивые контакты

•

Высокое значение рабочего тока, ток заблокированного ротора

макс. 144 А (LRA)

PS2

PS1

•

Стандартный переключатель SPDT с одинаковым рабочим током

на обоих контактах

Стандарты

•

Сдвоенное реле давления с независимыми однополюсными

переключателями на два направления (SPDT) для сторон высокого

•

согласно Директиве по низковольтному оборудованию

и низкого давления

•

согласно директиве PED 97/23 EG, Только модели,

•

В комплект входит стопорная пластина и крепежные винты

одобренные TÜV

•

Underwriter Laboratories (США) (File Nr, E85974)

Опции (минимальный размер партии: 100 шт.)

•

Изменяемый сброс аварии, позволяющий уменьшить объем

•

German Lloyd для использования на судах, только с судовыми

складских запасов

кабельными сальниками (дополнительное оборудование)

•

Другие типы соединений по давлению - по договоренности

•

Заводские настройки согласно требованиям заказчика

Одноблочные реле давления PS1

Диапазон регулирования

Минимальная

Давление

Заводские

нижняя

испытания

Давление

Тип

№ для заказа

настройки

Дифференциал

уставка

Давление

Соединение

Верхняя уставка

бар

Реле низкого давления

PS1-A3A

4 370 700

⁷/₁₆”-20 UNF

трубка под пайку

PS1-A3U

4 712 201

-0,5 / 7

0,5 / 5

-0,9

3,5 / 4,5

6 мм

трубка под пайку

PS1-A3X

4 713 430

¹/₄“

Внешний сброс

PS1-R3A

4 350 100

-0,5 / 7

около 1 бар

-0,9

3,5

⁷/₁₆”-20 UNF

выше уставки

Реле высокого давления

PS1-A5A

4 350 500

⁷/₁₆”-20 UNF

трубка капил. / под

PS1-A5L

4 715 136

пайку ¹/₄“

6 / 31

2 / 15

16 / 20

трубка под пайку

PS1-A5U

4 713 325

6 мм

трубка под пайку

PS1-A5X

4 713 434

¹/₄“

Внеш. Ручной сброс

PS1-R5A

4 350 700

6 / 31

около 3 бар

⁷/₁₆”-20 UNF

ниже уставки

244

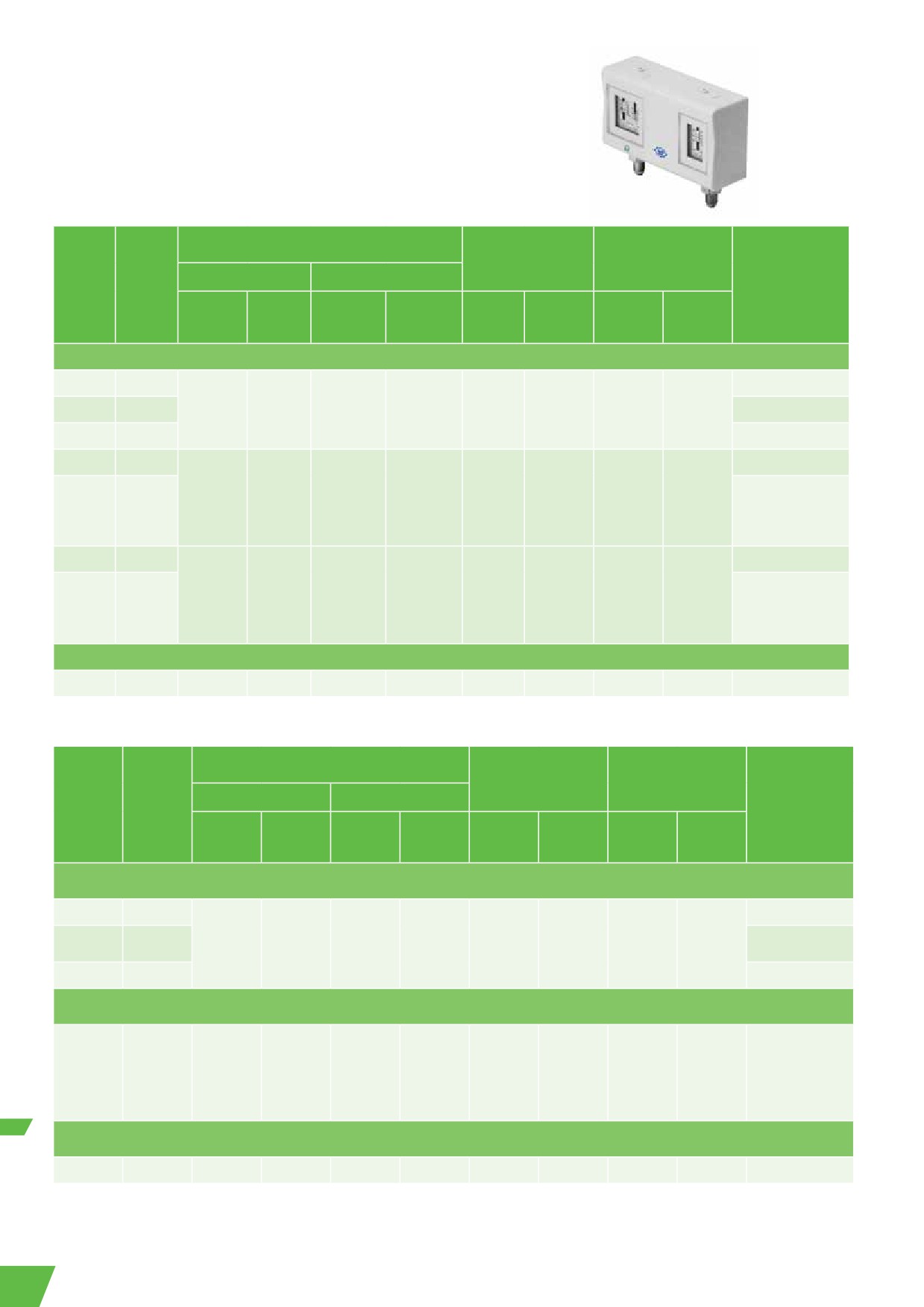

Таблица подбора одиночных реле давления PS1 TÜV (EN 12263)

Диапазон регулирования

Давление

Нижняя уставка

Заводская

Присоединение

Модель

№ для заказа

испытания

Верхняя уставка

Дифференциал

(бар)

настройка (бар)

по давлению

на утечку (бар)

(бар)

Ограничитель по низкому давлению PSL - автоматический сброс

PS1-W3A

4 368 300

⁷/₁₆”-20 UNF

-0,5 … 7

0,5 … 5

-0,9

3,5 / 4,5

трубка под

PS1-W3U

4 713 437

пайку 6 мм

Реле отключения по низкому давлению PZL — внешний ручной сброс

PS1-B3A

4 470 400

внешний сброс

⁷/₁₆”-20 UNF

-0,5 … 7

ок. 1 бар

-0,9

3,5

трубка под

PS1-B3U

4 715 141

выше уставки

пайку 6 мм

Ограничитель по высокому давлению PSH - автоматический сброс

PS1-W5A

4 353 200

⁷/₁₆”-20 UNF

6 … 31

2 … 15

16 / 20

трубка под

PS1-W5U

4 713 439

пайку 6 мм

Реле отключения по высокому давлению PZH - внешний ручной сброс

PS1-B5A

4 353 300

внешний сброс

⁷/₁₆”-20 UNF

6 … 31

прим, 3 бар

трубка под

PS1-B5U

4 712 332

ниже уставки

пайку 6 мм

Реле отключение по высокому давлению PZHH - внутренний ручной сброс

PS1-S5A

4 368 400

внутренний

⁷/₁₆”-20 UNF

сброс

6 … 31

прим. 3 бар

трубка под

PS1-S5U

4 711 591

ниже уставки

пайку 6 мм

Технические характеристики PS1 / PS2

ГФУ, ГХФУ, ГФО/

— PS1: 1 x контакт SPDT

ГФО-смеси

Типы контактов

Рабочие среды

— PS2: 2 x контакта SPDT

(группа безопасности

хладагента A1)

Резистивная нагрузка (AC1)

24 А / 230 В пер. т.

Защита в соотв. с EN 60529 / IEC 529

IP 44

Индуктивная нагрузка (AC15)

10 А / 230 В пер. т.

Индуктивная нагрузка (DC 13)

0,1 А / 230 В пост. т.

Диапазон температуры окружающей среды

3 А / 24 В пост. т.

-50°C .. +70°C

Макс. температура соединения по давле-

6 А / 12 В пост. т.

+70°C

нию

Блокирующее устрой-

Вход кабеля

ство

Характеристики двигателя, UL (FLA)

24 А / 120 / 240 В пер. т.

Блокирующее устройство

Блокирующая пластина

Пуск / заблокированный ротор, UL

144 А / 120 / 240 В пер. т.

Крепежные винты

M4 / UNC 8-32

245

Сдвоенное реле давления PS2

PS2

Таблица подбора сдвоенных реле давления PS2

Диапазон регулирования

Давление испытания на

Заводская настройка

утечку

№ для

Верхняя уставка

Дифференциал

Присоединение по

Модель

заказа

давлению

низкое

высокое

низкое

высокое

низкое

высокое

низкое

высокое

давление,

бар

Комбинированные реле высокого и низкого давления (автоматический и ручной сброс)

PS2-A7A

4 353 400

7/16”-20 UNF

трубка под пайку

PS2-A7U

4 713 415

-0,5 … 7

6 … 31

0,5* ... 5

ca, 4 fix

3,5 / 4,5

6 мм

PS2-A7X

4 713 416

Пайка 1/4”

PS2-L7A

4 351 100

7/16”-20 UNF

внешний

ручной

-0,5 … 7

6 … 31

0,5* ... 5

сброс около

3,5 / 4,5

трубка под пайку

PS2-L7U

4 713 417

4 бар ниже

6 мм

уставки

PS2-R7A

4 351 300

внешний

7/16”-20 UNF

внешний

ручной

сброс

-0,5 … 7

6 … 31

сброс около

3,5

около

трубка под пайку

PS2-R7U

4 713 419

4 бар ниже

1 бар выше

6 мм

уставки

Комбинированные реле высокого и низкого давления. Переключение с автоматического на внешний ручной сброс на стороне высокого давления

PS2-M7A

4 361 300

-0,5 .. 7

6 … 31

0,5* ... 5

3,5 / 4,5

7/16”-20 UNF

Таблица подбора сдвоенных реле давления PS2 TÜV (EN12263)

Диапазон регулирования

Давление испытания на

Заводская настройка

утечку

№ для

Верхняя уставка

Дифференциал

Присоединение по

Модель

заказа

давлению

низкое

высокое

низкое

высокое

низкое

высокое

низкое

высокое

давление,

бар

Комбинированный ограничитель по низкому / высокому давлению EN 12263

PSL / PSH (автоматический / автоматический)

PS2-W7A

4 360 100

7/16”-20 UNF

капил. / под

PS2-W7L

4 450 300

-0,5 … 7

6 … 31

0,5* ... 5

ок. 4 фикс.

3,5 / 4,5

пайку 1/4“

PS2-W7U

4 712 436

Пайка 6 мм

Комбинированное реле / реле отключения по низкому давлению / защитное реле по высокому давлению

PSL / PZH - (автоматический / внешний ручной сброс)

внешний

ручной

сброс око-

PS2-C7A

4 353 500

-0,5 … 7

6 … 31

0,5* ... 5

3,5 / 4,5

7/16”-20 UNF

ло 4 бар

ниже

уставки

Комбинированное реле (реле отключения по низкому давлению/защитное реле по высокому давлению)

EN 12263 PSL / PZHH (автоматический сброс / переключение с автоматического сброса на внешний ручной сброс)

PS2-N7A

4 715 756

-0,5 .. 7

6 … 31

0,5* ... 5

3,5 / 4,5

7/16₆”-20 UNF

Примечание. *) Минимальное значение уставки: -0,9 Bar

246

Сдвоенное реле давления PS2 TÜV / EN 12263

Диапазон регулирования

Давление испытания на

Заводская настройка

утечку

№ для

Верхняя уставка

Дифференциал

Присоединение

Модель

заказа

по давлению

низкое

высокое

низкое

высокое

низкое

высокое

низкое

высокое

давление,

давление, бар

бар

Комбинированное реле / реле отключения по низкому давлению / защитное реле по высокому давлению

PSL / PZHH - автоматический сброс / внутренний ручной сброс

PS2-T7A

4 368 500

внешний

7/16”-20 UNF

сброс прим.

-0,5 … 7

6 … 31

0,5* ... 5

3,5 / 4,5

4 бар

трубка под

PS2-T7U

4 713 424

ниже уставки

пайку 6 мм

Комбинированное реле (реле отключения по низкому давлению/защитное реле по высокому давлению)

PZL / PZH внешний ручной возврат / внешний ручной возврат

PS2-B7A

4 360 200

внешний

7/16”-20 UNF

сброс ок.

сброс прим.

-0,5 … 7

6 … 31

3,5

трубка под

1 бар выше

4 бар ниже

PS2-B7U

4 449 400

уставки

пайку 6 мм

Комбинированное реле давления с функцией отключения / защитное реле с функцией отключения по высокому давлению

PZL / PZH внешний ручной сброс / внутренний ручной сброс

PS2-G8A

4 368 600

7/16”-20 UNF

внешний

внутр, сброс

сброс прим.

трубка под

PS2-G8U

4 713 427

6 … 31

прим, 4 бар

4 бар ниже

пайку 6 мм

ниже уставки

уставки

PS2-G8X

4 713 428

Пайка 1⁄4”

Примечание. *) минимальное значение уставки: -0,9 бар

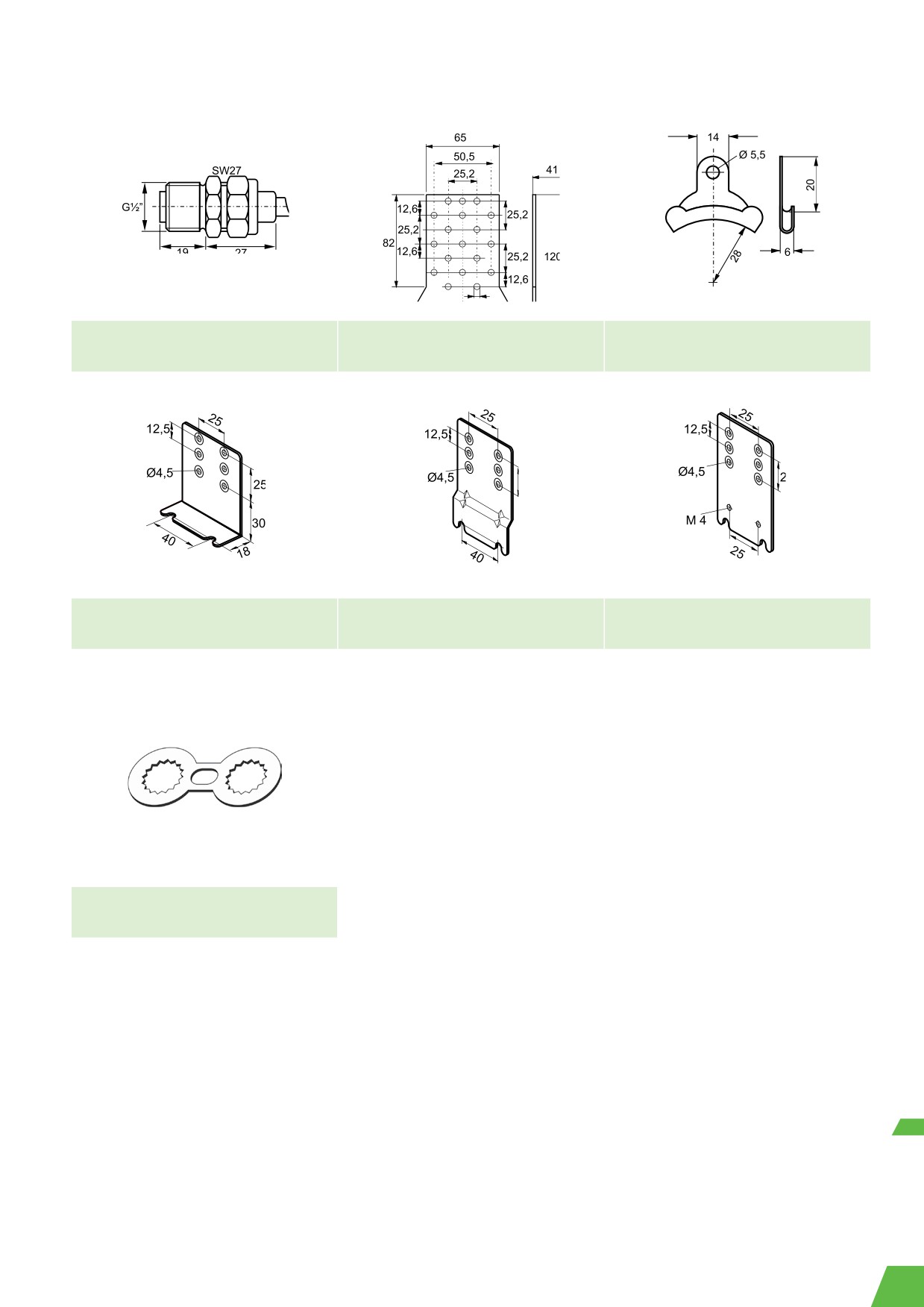

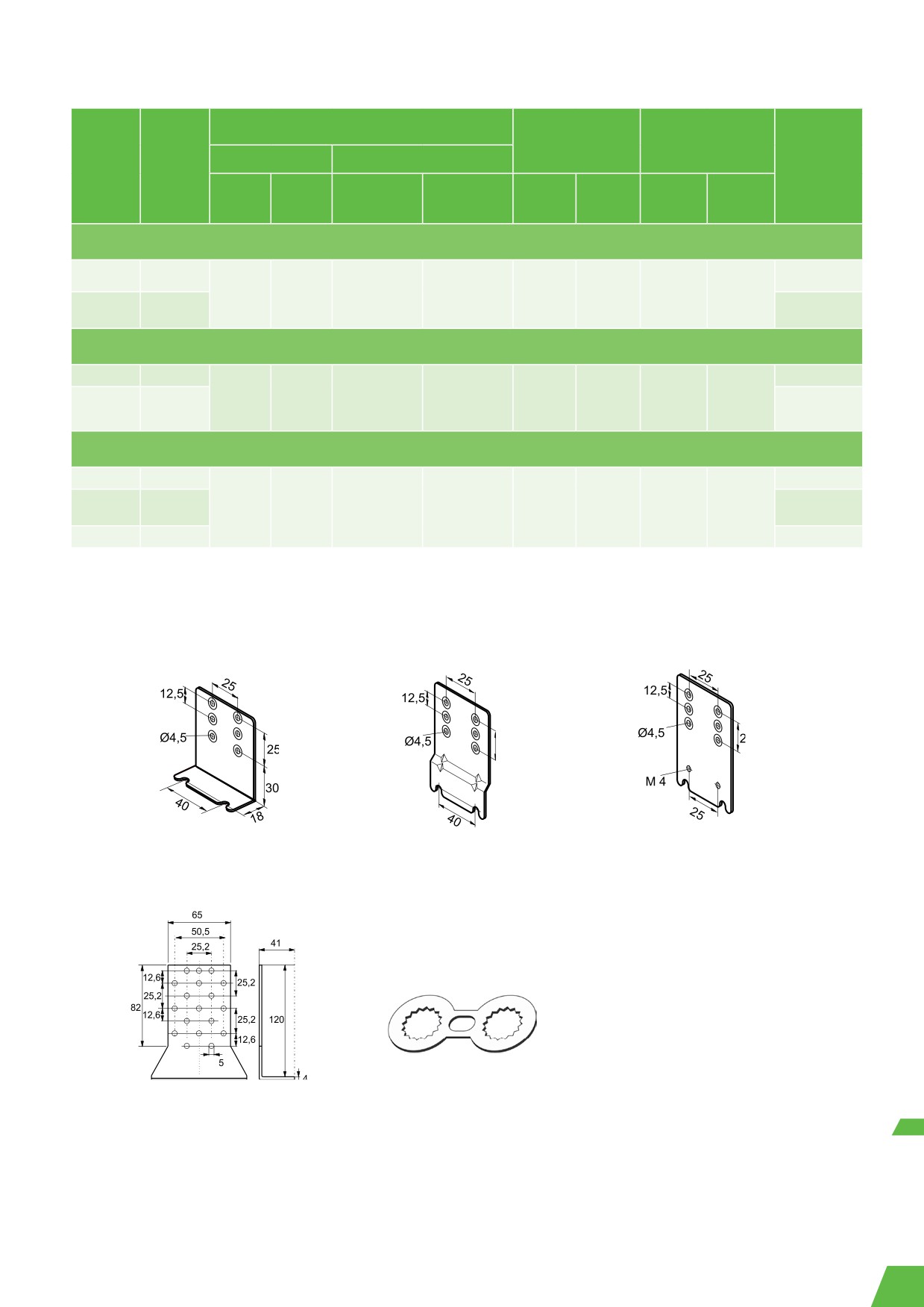

Дополнительное оборудование

Монтажный уголок

Монтажная пластина с крышкой

Удлинительная пластина

№ для заказа: 803 799

для установки отдельных устройств

№ для заказа: 803 800

№ для заказа: 803 801

Универсальная

Locking Plate

Набор медных прокладок для R 1/4”

монтажная

Part No.: 803783 (20 pcs)

(7/16”-20 UNF. внутренняя)

пластина

100 штук в упаковке

№ для заказа: 803 798

№ для заказа: 803 780

247

Реле давления PS3. Стандартные типы

c фиксированными настройками в индивидуальной упаковке

Характеристики

• Максимальное рабочее давление 43 бар / давление испытания 50 бар

• Реле высокого и низкого давления

• Высокотемпературное исполнение с демпфером для установки

непосредственно на компрессоре (диапазон 6)

• Прямой монтаж: меньшее число соединений и малая вероятность утечки

• Точная настройка и стабильность работы

• Класс защиты IP 65 при использовании кабелей PS3-Nxx и PS3-Lxx с

разъёмами (в соответствии со стандартом EN 175301-803), дополнительные

уплотнения не требуются (встроены в разъём)

• Кабели с разъёмами заказываются отдельно

PS3

Стандарты

•

согласно Директиве по низковольтному оборудованию

•

согласно директиве PED 97/23 EG, только модели,

одобренные TÜV

•

Underwriter Laboratories (сертификат № E85974)

(допуск для 43 бар)

Таблица подбора PS3. Стандартные типы

Фиксированная настройка

Макс. температура

Давление

Присоеди-

в присоеди-

Модель

№ для заказа

Сброс

окружающей

испытания на

нение

Отключение

Включение

нении

среды,

утечку (бар)

по давлению

(бар)

по давлению

(°C)

Реле высокого давления

PS3-A6S

0 715 603

16,0

11,0

Внутренняя

резьба

PS3-A6S

0 715 604

19,0

15,0

авт.

+70

+150

7/16”-20UNF

с ниппелем

PS3-A6S

0 715 600

26,5

22,5

Реле низкого давления / ограничитель низкого давления

PSL TÜV / EN 12263

PS3-W1S

0 714 760

-0,3

1,2

Внутренняя

резьба

PS3-W1S

0 714 761

0,3

1,8

авт.

+70

7/16”-20UNF

с ниппелем

PS3-W1S

0 714 762

2,0

3,5

Ограничитель высокого давления

Модель PSH с демпфером для установки непосредственно на компрессор TÜV / EN 12263

PS3-W6S

0 715 831

14,0

10,0

PS3-W6S

0 715 556

21,0

16,0

Внутренняя

PS3-W6S

0 715 555

25,0

20,0

резьба

авт.

+70

+150

7/16”-20UNF

PS3-W6S

0 715 567

29,0

23,0

с ниппелем

PS3-W6S

0 715 550

33,5

27,5

и демпфером

PS3-W6S

0 715 553

40,0

33,0

Реле отключения по высокому давлению

Модель PZH с демпфером для установки непосредственно на компрессор, TÜV / EN 12263

PS3-B6S

0 715 568

19,2

Внутренняя

PS3-B6S

0 715 564

22,7

прим.

резьба

внешний

PS3-B6S

0 715 563

27,3

5 бар ниже

+70

+150

7/16”-20UNF

ручной сброс

отключения

с ниппелем

PS3-B6S

0 715 569

29,5

и демпфером

PS3-B6S

0 715 560

36,0

248

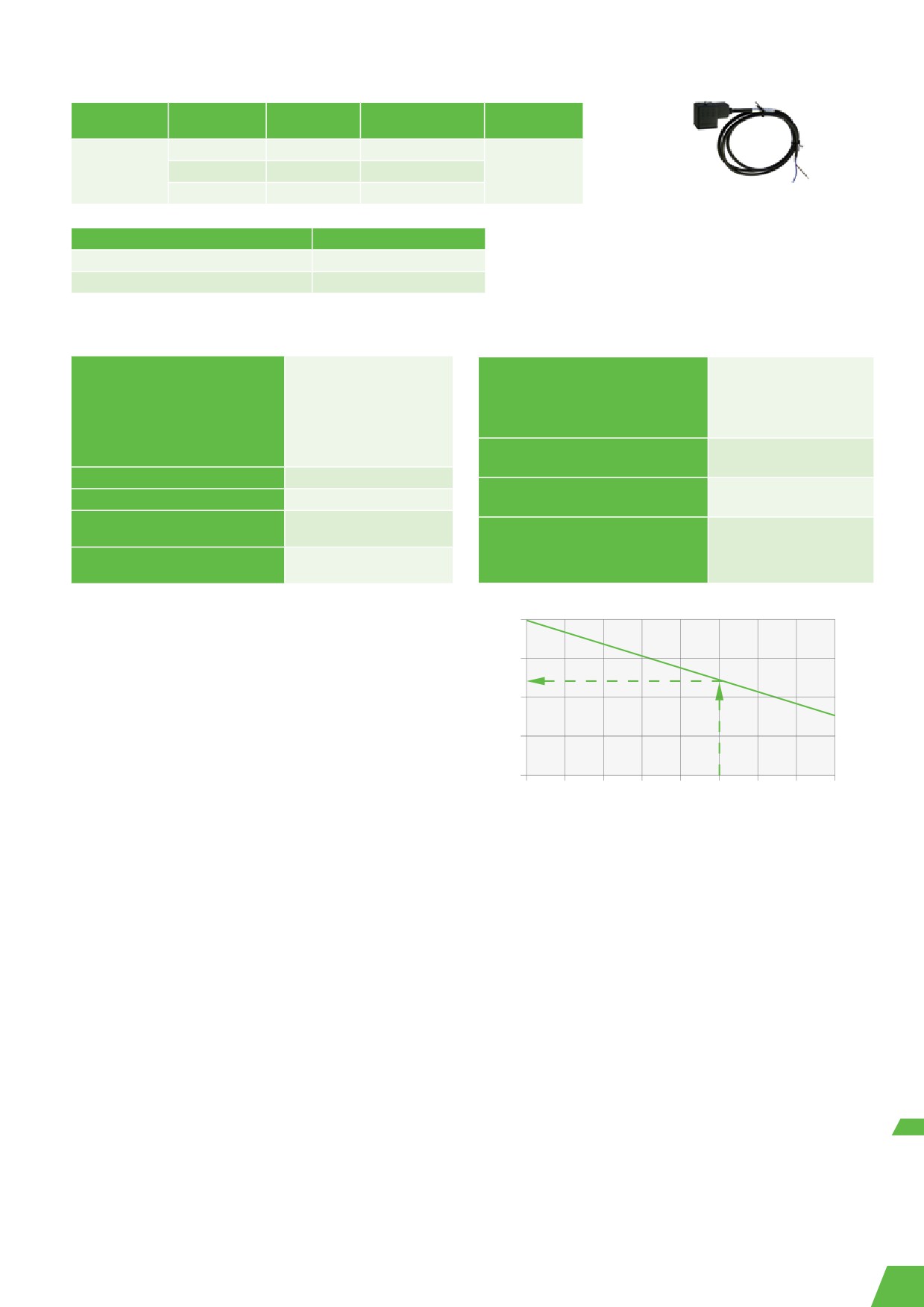

Кабели, таблица подбора

Диапазон

Сечение

Тип

№ для заказа

Длина (м)

температур

провода

PS3-N15 / OM5

804 580

1,5

-50...80°C

PS3-N30 / OM5

804 581

3,0

3 x 0,75 mm2

/ без UL

PS3-N60 / OM5

804 582

6,0

Разъем, соответствующий EN 175301

№ для заказа

PG9

801 012

PG11

801 013

Технические характеристики

Защита согласно EN 60529 / IEC 529

IP 00

Диапазон допустимых температур TS *

IP 30 с крышкой клеммной

хранения

-40 °C .. 70 °C

коробки

рабочей среды

-40 °C .. 70 °C

Класс защиты IP 65 при

(150 °C, диапазон 6)

использовании кабелей

PS3-Nxx/-Lxx или разъёма

DIN 43650

Диапазон давлений PS

- 0,6 .. 43 бар

Индуктивная нагрузка (AC15)

3 A / 230 В AC

Индуктивная нагрузка (пост. ток)

0,1 A / 230 В DC

Типы контактов

1 переключатель SPDT

Номинальная сила тока

6 A / 120/240 В AC

электродвигателя (FLA)

ГФУ, ГХФУ, ГФО/ГФО-смеси

Рабочие среды

(группа безопасности хлада-

Сила тока заблокированного

36 A / 120/240 В AC

гента A1)

ротора (LRA)

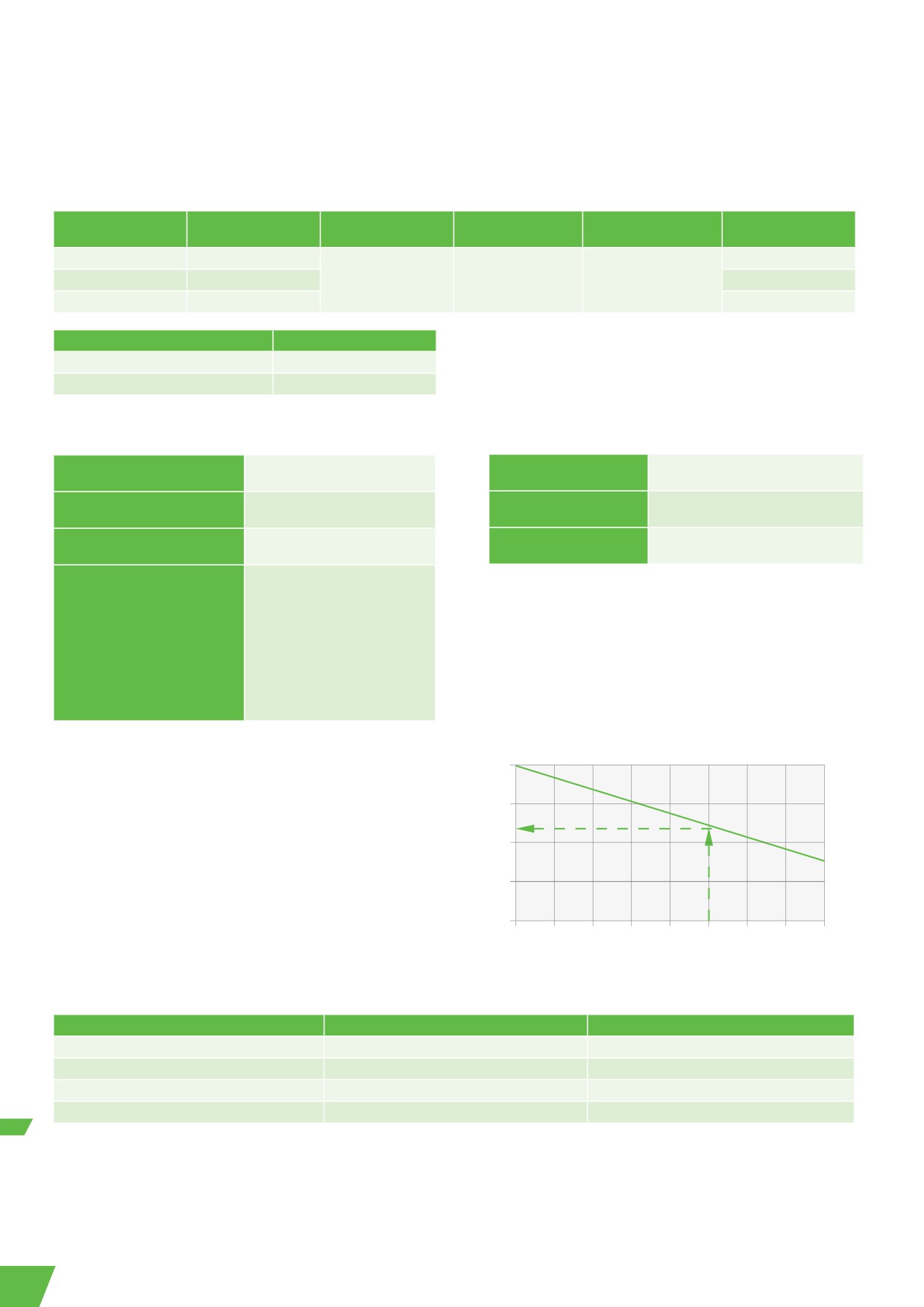

*Примечание: В случае использования реле для высокотемпературных сред,

Максимальная температура окружающей среды (°C)

например, с температурой от 70 °C до 150 °C, величина максимальной температуры

окружающей среды должна быть уменьшена согласно графику. Например: при

температуре среды 120 °C температура среды вокруг корпуса реле не должна

превышать 55 °C.

100

110

120

130

140

150

Температура среды (°C)

249

Реле давления PS3. Специальные модели PSC

По согласованной спецификации, 100 шт. в упаковке

Характеристики

•

Максимальное рабочее давление 45 бар / давление испытания 50 бар

•

Для монтажа непосредственно на присоединение по давлению

(автономное исполнение) или при помощи капиллярной трубки

•

Прямой монтаж: меньшее число соединений и малая

вероятность утечки

•

Снижение расходов на гибкие шланги и дополнительные фитинги за

счет прямого монтажа

•

Точная настройка и стабильность работы

PS3

•

Высокотемпературное исполнение с демпфером для установки

непосредственно на компрессоре (диапазон 6)

•

Микропереключатель для небольших падений давления

•

Позолоченные контакты для низковольтных / слаботочных

сфер применения

•

Международная сертификация

Стандарты

•

Простота установки

•

Корпус со встроенным кронштейном для автономной установки

•

согласно Директиве по низковольтному оборудованию

•

Реле высокого давления с автоматическим или ручным сбросом,

стандартное или высокотемпературное исполнение

•

согласно директиве PED 97/23 EG, Только модели,

•

Ограничитель давления PSH, стандартное или высокотемперат

урное исполнение

одобренные TÜV

•

Реле отключения PZH, внешний сброс, стандартное или

высокотемпературное исполнение

•

Underwriter Laboratories (сертификат № E85974)

•

Защитное реле PZHH, внутренний сброс, стандартное или

(допуск для 43 бар)

высокотемпературное исполнение

•

Кабели с разъемами, длина 1,5 м, 3,0 м и 6,0 м. Дополнительные

прокладки не требуются.

Соединения по давлению

•

Электрический разъем DIN 43650

•

S: Внутренняя резьба 7/16”-20UNF с ниппелем и демпфером

•

Однополюсный контакт на два направления

(демпфер только для высокотемпературной мембраны)

•

Однополюсный микропереключатель на два направления (SPDT)

•

A: 7/16”- 20UNF, 1/4” SAE, внешняя

•

Позолоченные контакты по запросу

•

U: 6 мм пайка. 80 мм длиной. ODF

•

X: пайка 1/4” 80 мм длиной. ODF

•

K: Капиллярная трубка 1 м с конусной гайкой 1/4” SAE и ниппелем

•

L: Капиллярная трубка 1 м с соединением под пайку 1/4” ODM

Технические характеристики

Защита согласно

IP 00

Диапазон рабочих температур TS

EN 60529 / IEC 529

IP 30 с крышкой клеммной коробки

хранения

-40 °C ... 70 °C

Класс защиты IP 65 при

Рабочей среды

-40 °C ... 70 °C

использовании кабелей PS3-Nxx или

(150 °C, диапазон 6)

разъёма DIN 43650

Индукт. нагр. (AC15)

3 A / 230 В AC

Диапазон давлений PS

- 0,6 .. 43 бар

1,5 A со стандартным

микропереключателем

Типы контактов

1 переключатель SPDT

0,1 A с позолоченными контактами

ГФУ, ГХФУ, ГФО/ГФО-смеси

Индукт. нагр. (DC)

0,1 A / 230B DC

Рабочие среды

(группа безопасности

Характеристики двигателя.

6 A / 120/240 В AC

хладагента A1)

ток при полной нагрузке

2,5 A с микропереключателем

Характеристики двигателя.

36 A / 120/240 В AC

ток при заблокированном роторе

15 A с микропереключателем

Для получения дополнительной информации см. технический бюллетень PS3

250

Реле давления CS3

Предохранительное реле давления с фиксированными

уставками для систем с R744

Характеристики

•

Диапазон давления 8/Q

o Версии с фиксированной уставкой отключения в диапазоне

от 60 до 140 бар

o Максимальное рабочее давление 140 бар

o Давление испытания на заводе 154 бар

o Узкий дифференциал (прибл. 6 бар) между точками отключения

и включения (в версии с микропереключателем)

•

Диапазон давления 7/P

o Версии с фиксированной уставкой отключения в диапазоне

от 40 до 70 бар

o Максимальное рабочее давление 90 бар

o Давление испытания на заводе 100 бар

o Узкий дифференциал (прибл. 4 бар) между точками отключения

и включения (в версии с микропереключателем)

•

Доступны версии с ручным сбросом

•

Высокоточное переключение и повторяемость; контакты мгновенного

CS3

действия => без вибрации (без дребезга контактов) и точная

эксплуатация

•

Контакты имеют конструкцию SPDT (однополюсная конструкция

двойного срабатывания) для подачи сигналов управления, аварийных

Применимые стандарты

сигналов и сигналов состояния

•

соответствии Директиве по низковольтному

•

Прямой монтаж на компрессор с возможностью использования

переходника

оборудованию

•

Высокая надежность: 2 млн циклов (сертификация TUV EN 12263)

•

Класс защиты IP65, если используется кабель PS3-Nxx с разъемом (в

•

соответствии Директиве PED 97/23/EC

соотв. EN 175301-803), дополнительные уплотнения не требуются

(встроены в разъём)

Таблица подбора

1. Стандартные типы (минимальный заказ 60 шт.)

Диапазон давления 8/Q

№ для заказа

Фиксированная уставка (бар)

(групповая

Электрический

Давление

Модель

Сброс

упаковка

Отключение

Включение

переключатель

Соединение

по 60 шт.)

Ограничитель давления

Микро-

0718008M

106 Бар

100 Бар

CS3-WQS

переключатель

Автоматический

Ограничитель давления

Стандартный

0718009M

106 Бар

80 Бар

CS3-W8S

переключатель

Внутренняя резьба

Прибл. 25 бар

Выключатель давления

Стандартный

7/16”-20 UNF

0718001M

108 Бар

ниже точки

Внешний ручной

с открывателем

CS3-B8S

переключатель

отключения

Шредера

Предохранительный

Прибл. 25 бар

Стандартный

выключатель давления

0718002M

108 Бар

ниже точки

Внутр. ручной

переключатель

Отключение CS3-S8S

отключения

Диапазон давления 7/P

№ для заказа

Фиксированная уставка (бар)

(групповая

Электрический

Давление

Модель

Сброс

упаковка по 60

Отключение

Включение

переключатель

Соединение

шт,)

Ограничитель давления

Микро-

0718007M

54 бар

50 бар

CS3-WPS

переключатель

Автоматический

Ограничитель давления

Стандартный

0718006M

54 бар

41 бар

CS3-W7S

переключатель

Внутренняя резьба

Прибл, 13 бар

7/16”-20 UNF с

Выключатель давления

Стандартный

открывателем

0718004M

54 бар

ниже точки

Внешний ручной

CS3-B7S

переключатель

отключения

Шредера

Предохранительный

Прибл, 13 бар

Стандартный

выключатель давления

0718005M

54 бар

ниже точки

Внутр. ручной

переключатель

Отключение CS3-S7S

отключения

Примечание. Кабели с разъемом заказываются отдельно (см. следующую страницу).

251

2. Реле давления специального CS3

По согласованной спецификации, 60 шт. в упаковке

Диапазон давления 8/Q: версии с фиксированными уставками отключения в диапазоне от 60 до 140 бар

Диапазон давления 7/P: версии фиксированными уставками отключения в диапазоне от 40 до 70 бар

Дополнительные кабельные сборки

Диапазон температуры,

Модель

№ для заказа

Количество жил

Диаметр жил

Длина кабеля [м]

°C

PS3-N15

804 580

1,5

PS3-N30

804 581

0,75 мм²

-50…+80

3,0

PS3-N60

804 582

6,0

Разъем в соотв. с EN75301

№ для заказа

PG9

801 012

PG11

801 013

Технические характеристики

Класс защиты по EN 60529

IP65 с PS3-Nxx

Температура хранения

-40°C…+70°C

IP00 без электрического разъема

и транспортировки

Макс. рабочее давление

Диапазон давления 8/Q: 140 бар

Температура окружающей

-40°C…+70°C

(PS)

Диапазон давления 7/P: 90 бар

среды (вокруг корпуса)*

Давление испытания на заводе

Диапазон давления 8/Q: 154 бар

Температура рабочей

-40°C…+150°C

(PT)

Диапазон давления 7/P: 100 бар

среды*

Допустимые отклонения

Диапазон давления 8/Q

(согласно EN 12263)

Допустимое отклонение точки

- Только для стандартных типов

отключения: От 0 до -6 бар

(см. стр. 1)

Допустимое отклонение точки

Примечание, Допустимые

включения: +/-3 бар

отклонения действительны

Диапазон давления 7/P

для диапазона от -20 до +55 °С,

Допустимое отклонение точки

отключения: От 0 до -3 бар

Допустимое отклонение точки

включения: +/-1,5 бар

Ta (°C)

*) Примечание. В случае использования реле для

высокотемпературных

рабочих сред, например, от 70 °C до 150 °C, величина максимальной

температуры окружающей среды должна быть уменьшена согласно

графику.

Например: при температуре рабочей среды 120 °C температура среды

вокруг корпуса реле не должна превышать 55 °C.

Tm = температура рабочей среды

Ta = температура окружающей среды

100

110

120

130

140

150

Tm (°C)

Электрические характеристики

Стандартный (SPDT)

Микропереключатель (SPDT)

Индуктивная нагрузка (AC15)

3 A/230 В перем. тока

1,5 A/230 В перем. тока

Индуктивная нагрузка (пост. ток)

0,1 А/230 В пост. тока

Номинальная сила тока электродвигателя (FLA)

6 A/120/240 В перем. тока

2,5 A/120/240 В перем. тока

Сила тока заблокированного ротора (LRA)

36 A/120/240 В перем. тока

15 A/120/240 В перем. тока

252

Реле давления PS4

с фиксированными настройками для использования в составе других устройств;

минимальный заказ от 100 шт.

Характеристики

•

Реле высокого и низкого давления

•

Точная настройка и стабильность регулирования

•

Кабель с защитой IP67 (IP20 для клеммы)

•

Нормально открытые/закрытые электрические контакты

(в стандартных условиях эксплуатации)

•

Версии с сертификатом TUV (W и B)

•

С сертификатом UL

Стандарты

•

В соответствии с Директивой о низковольтном оборудовании и европейской

системой маркировки ENEC05

•

В соответствии с Директивой об электрооборудовании 14/35/EU

PS4

•

CE0035 В соответствии с Директивой о напорном оборудовании 14/68/EU

•

cRUs Underwriter Laboratories (файл № E258370)

Таблица подбора реле низкого давления с автоматическим сбросом;

размыкание при падении давления

Настройка (бар)

Соединение

№ для

(QC)

Давление

Назначение

Соединение

Модель

EN 12263

Применение

заказа

Отключение

Включение

Кабель

испытания

контакта

по давлению

(м)

PS4-W1

808269

0,3

1,5

3,0

PSL

6мм

PS4-A1

808266

0,4

1,4

1,5

нет

7/16-20UNF*

PS4-W1

808208

0,6

1,8

1,5

PS4-W3

808235

0,6

1,8

PSL

PS4-W1

808251

0,6

1,8

3,0

6мм

PS4-W1

808209

0,7

2,1

1,5

Размыкается

7/16-20UNF*

PS4-W1

808241

0,7

2,4

3,0

Низкое

25 бар

при падении

PSL

давление

PS4-W3

808284

1,2

1,9

давления

6мм

PS4-A1

808247

1,5

2,5

нет

PS4-A1

808229

1,5

3,0

1,5

7/16-20UNF*

PS4-W1

808210

1,7

3,4

1,5

PS4-W1

808249

1,7

3,4

1,5

PSL

6мм

PS4-W1

808271

1,8

3,2

1,5

7/16-20UNF*

PS4-A1

808276

3,3

4,8

1,5

нет

Note: *) Внутренняя резьба 7/16-20UNF с открывателем клапана Шредера

253

Таблица подбора реле низкого давления с автоматическим сбросом; размыкание при

росте давления

Настройка (бар)

Соединение

Испыта-

№ для

Контакт

Примене-

Давление

Тип

(QC)

тельное

EN 12263

заказа

Вклю-

Назначение

ние

Соединение

Отключение

чение

Кабель (м)

Давление

PS4-W1 / OM5

808200

1,5

7/16-20UNF*

PSH

PS4-W1 / OM5

808265

3,0

6 мм

PS4-W1 / OM5

808201

1,5

PSH

7/16-20UNF*

PS4-W1 / OM5

808224

3,0

41 бар

6 мм

PS4-W1 / OM5

808 282

5,0

PSH

PS4-W3 / OM5

808236

7/16-20UNF*

PS4-A1 / OM5

808260

1,5

Нет

1/4”

PS4-W1 / OM5

808203

1,5

PSH

7/16-20UNF*

PS4-A1 / OM5

808233

1,5

размыкание

высокое

нет

при росте

PS4-A1 / OM5

808244

1,5

давление

1/4”

давления

PS4-W3 / OM5

808273

22,8

55 бар

PSH

PS4-A1 / OM5

808237

29,5

22,5

1,5

Нет

Внутрен-

PS4-A1 / OM5

808238

1,5

няя резьба

Нет

7/16-20UNF с

PS4-A1 / OM5

808248

2,5

открывателем

PS4-W1 / OM5

808205

1,5

Шредера

PSH

PS4-W3 / OM5

808242

69 бар

PS4-W5 / OM5

808287

1,5

6 мм

PS4-W1 / OM5

808261

1,5

PSH

Реле высокого давления с автоматическим сбросом;

замыкаются при росте давления

Настройка (бар)

Соединение

№ для

Давление

Назначение

Присоединение

Модель

(QC)

EN 12263

Применение

заказа

испытания

контакта

по давлению

Отключение

Включение

Кабел (м)

PS4-A2

808212

1,5

нет

PS4-W2

808274

14,6

1,5

41 бар

PSH

Замыкается

Управление

7/16-20UNF

при росте

вентиля-

Внутреннее

PS4-A2

808264

22,6

1,5

нет

давления

тором

с ниппелем

PS4-W2

808227

1,5

55 бар

PSH

Реле высокого давления с ручным сбросом; размыкаются при росте давления

Настройка (бар)

Соединение

№ для

Давление

Назначение

Присоединение

Модель

(QC)

EN 12263

Применение

заказа

Отключение

Включение

испытания

контакта

по давлению

Кабел (м)

PS4-BL

808202

1,5

41 бар

Размыкается

высокое

7/16-20UNF

PS4-BL

808204

1,5

55 бар

PZH

при росте

давление

Внутреннее

давления

EN 378

с ниппелем

PS4-BL

808206

1,5

55 бар

254

Дифференциальное реле давления FD 113

Характеристики

• Моментальный сброс (без периода охлаждения)

• Точный отсчет времени

• Регулируемая временная задержка 20-150 с (тип ZU)

• Отдельные выходные сигналы для рабочей цепи и аварий

• Подходит для напряжения питания 24-240 В пер. / пост. т.

• Присоединение по давлению: Гайка 7/16”-20 UNF, 1/4” SAE

Стандарты

•

согласно Директиве по низковольтному оборудованию

FD 113

•

Сертификат № E85974

Время задержки

Отключение

Фиксированная

Макс.

Макс. давление

Заводская

Регулируемая

Заводская

уставка

дифферен-

Модель

№ для заказа

Регулируется

испытания

настройка

разность Δp

настройка

включения

циал

(сек)

(бар)

FD 113

0 710 173

0,2 выше

0,3 ... 4,5

0,7

уставки

FD 113 ZU

3 465 300

20 ... 150

120*

отключения

FD 113 ZU

(A22-057)

-0,8 ... 12

изделия

0 711 195

115* фикс.

0,63 фикс.

прим, 0,9

торговой

марки

Copeland™

Note: *) Time Delay tolerance +/- 20%.

Технические характеристики

Индукт, нагр, (AC)

3,0 A / 230 В перем,

напряжения

Индукт, нагр, (DC)

0,1 A / 230 V DC

Защита по EN 60 529

IP 30

Макс, температура соединения по давлению

+70°C

Дополнительное оборудование

Монтажная пластина с крышкой

Удлинительная пластина

Монтажный уголок

для установки отдельных устройств

№ для заказа: 803 800

№ для заказа: 803 799

№ для заказа: 803 801

256

Термостаты

Основная терминология и техническая информация

Характеристики

Настройка уставок

Термостаты Alco - устройства управления электрическим контуром,

Для настройки уставок и сравнения температур необходимо использовать

которые размыкают или замыкают электрический контакт в зависимости

термометр. Настройка устройства производится с помощью специальной

от изменения температуры термобаллона.

шкалы, на которой отображается диапазон верхней уставки tmax в °C и °F,

а также значение дифференциала ∆t в К между верхней tmax и нижней

tmin уставками температуры. Верхняя уставка tmax настраивается по

шкале, а нижняя уставка tmin задается путем задания дифференциала

Варианты заправок

∆t. Формула имеет следующий вид:

Как правило, сфера применения термостатов определяется

теплоносителем и конструкцией термобаллона.

Верхняя уставка - дифференциал = Нижняя уставкаt

• Пар, термобаллон типа A, E, P

Термосистема наполнена средой в парообразном состоянии. Работа

tmax - ∆t = tmin

термостата, в котором в качестве теплоносителя используется пар,

зависит от колебаний температуры термобаллона до тех пор, пока

термобаллон остается самой холодной частью всей термосистемы

Важно!

(мембрана, капиллярная трубка, термобаллон). Поэтому термостаты

Дифференциал ∆t, указанный на шкале разности температур и в

Alco оснащены нагревателем мембраны (82 кОм, 230 В). Если термостат

технических характеристиках, определен для верхней части диапазона

планируется использовать в слаботочных системах, необходимо снять

настройки и верхней уставки.

нагреватель мембраны. Максимальная температура термобаллона

составляет 150 °C (70 °C для термобаллонов типа E). Малое время

В нижней части диапазона настройки возможно увеличение

дифференциала ∆t. Значение нижней точки переключения tmin указано

срабатывания.

в таблицах подбора, что помогает правильно выбрать уставку при работе

в низкотемпературном диапазоне с большой величиной ∆t.

• Адсорбент, баллон типа F

Такой теплоноситель реагирует только на изменение температуры

термобаллона. Максимальная температура термобаллона составляет

100 °C. Такие термостаты имеют большое время отклика, однако они

идеально подходят для традиционных систем охлаждения.

257

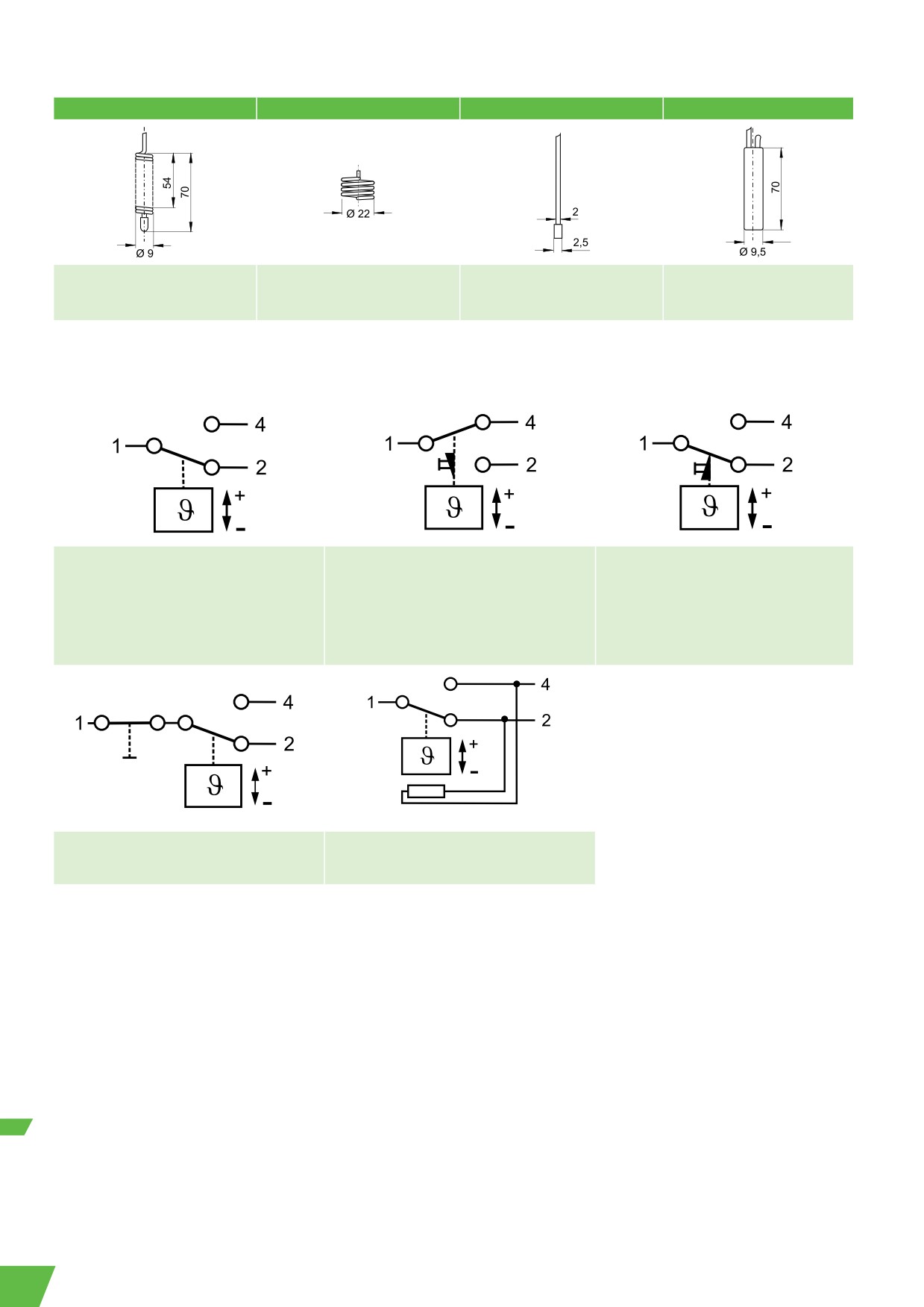

Варианты термобаллонов

Пар

Адсорбент

Пар

2 м, кап. трубка с

2 м, кап. трубка

2 м, кап. трубка с

навивка из трубы, 0 м

термобаллоном

с функцией C и D, 6 м

термобаллоном

Схема контактов

SPDT

SPDT с ручным сбросом по мин, значению

SPDT с ручным сбросом по макс. значению

- Если температура превышает заданное

- Если температура опускается ниже заданного

- Если температура превышает заданное

значение, контакт 1-2 открывается,

значения, контакт 1-2 замыкается. контакт 1-4

значение, контакт 1-2 открывается,

а 1-4 закрывается.

открывается и фиксируется.

а контакт 1-4 закрывается и фиксируется.

- Если температура опускается ниже заданного

- В случае роста температуры на 2 К и более

- В случае падения температуры на 2 К ниже

значения, контакт

возможен ручной сброс устройства.

заданного значения возможен ручной

1-2 закрывается, а 1-4 открывается.

сброс устройства.

SPDT с выключателем

SPDT с обогревателем мембраны

автоматический сброс

с резистором на 82 кОм, 230 В AC/DC

Стандарты и нормы

Важная информация по установке термостатов:

EN 60730-2-9

Технические условия на средства управления температурой и отключения по температуре.

EN 60947-1/

Технические характеристики для низковольтного

EN 60947-5-1

оборудования.

258

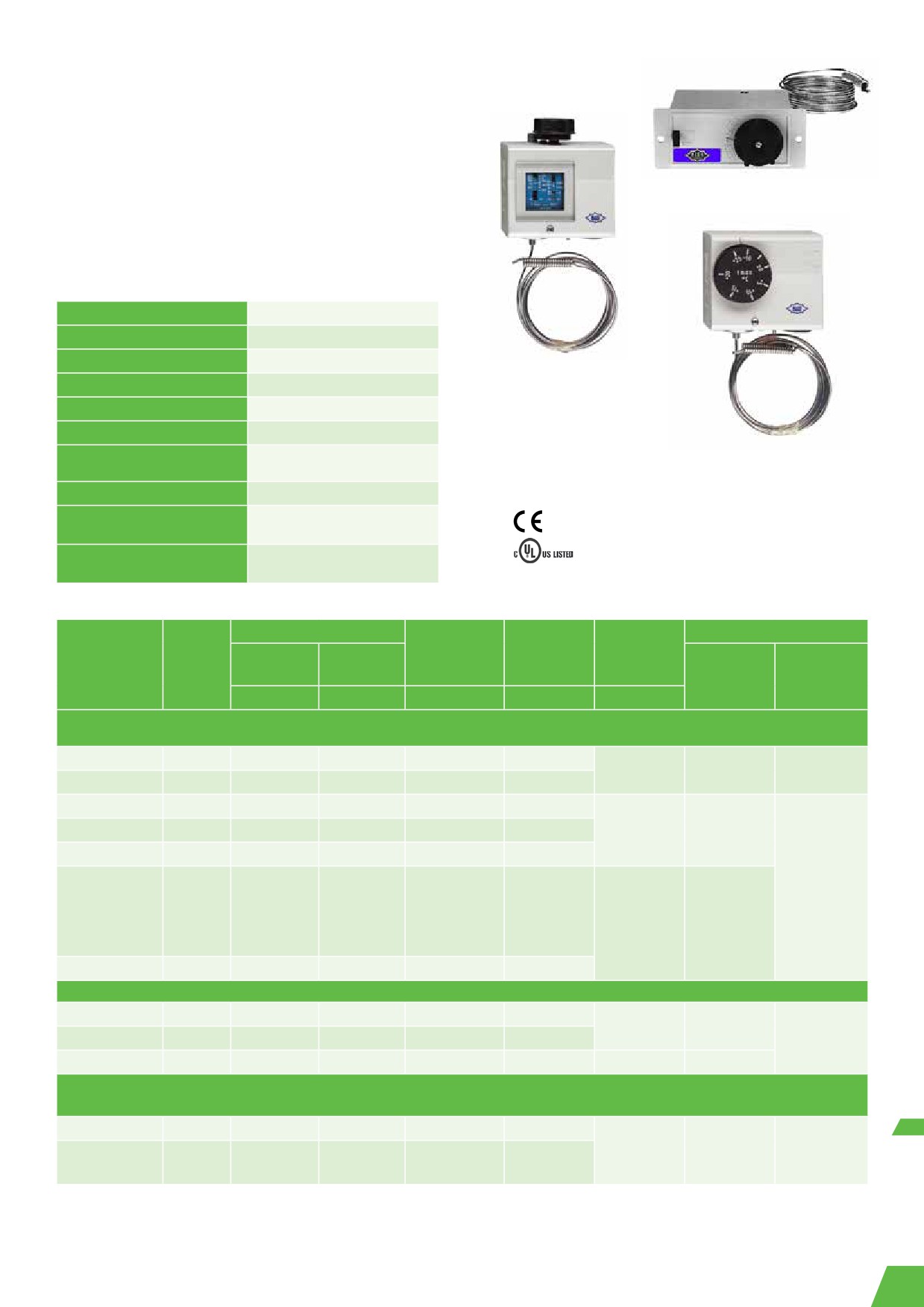

Термостаты TS1

Характеристики

•

Регулировка температуры и дифференциала

•

Надежные контакты (без дребезжания)

•

Высокое значение рабочего тока, ток заблокированного ротора

макс. 144 А (LRA)

•

Стандартный переключатель SPDT с одинаковым рабочим током

TS1 (для скрытого

на обоих контактах

монтажа)

•

Защищенные клеммы и винты крышки

•

Отдельная блокировка диапазона и дифференциала

Технические характеристики

Типы контактов

1 переключатель SPDT

Тепловая нагрузка (AC1)

24 А / 230 В пер. т.

Индуктивная нагрузка (AC15)

10 А / 230 В пер. т.

TS1 управление сверху

Индуктивная нагрузка (DC13)

0,1 А / 230 В пост. т.

Характеристики двигателя (FLA):

24 A / 120/240 В AC

TS1 управление на

Заблокированный ротор (LRA):

144 A / 120/240 В AC

передней панели

Диапазон температуры

от -50 °C до +70 °C

окружающей среды

Вход кабеля

PG 16

Стандарты

Защита в соотв. с

IP 44

•

огласно Директиве по низковольтному оборудованию

EN 60529 / IEC 529

(IP 30 с переключателем)

Обогреватель мембраны (пар)

82 K Ом, 230 В AC / DC

•

Underwriter Laboratories (США) , файл № E85974

(12 и 24 В DC по запросу)

Диапазон регулирования

Макс, тем-

Датчик температуры

Минималь-

Заводские

пература

ная нижняя

№ для

Верхняя

Дифферен-

настройки

термо-

Длина

Модель

уставка

Варианты

заказа

уставка

циал ∆T

баллона

капиллярной

заправок

трубки

°C

Термостаты с верхним управлением

Термостаты без функции отключения

TS1-A2P

4 530 400

-30 … +15

1,5 … 16

-36

-1 / -6

+150

Пар

Кап. трубка 2 м

TS1-A3P

4 356 700

-10 … +35

1,5 … 16

-23

+3 / -2

TS1-A1A

4 351 500

-45 … -10

1,5 … 16

-55

-18 / -20

TS1-A2A

4 351 600

-30 … +15

1,5 … 16

-36

-1 / -6

+150

Пар

TS1-A3A

4 352 500

-10 … +35

1,5 … 16

-23

+3 / -2

Кап. трубка 2 м

TS1-A4F

и термобаллон

Термостат для оттайки

4 351 800

-30 … +35

2,8 … 20

-35

+5 / 0

и универсальный

+100

Адсорбент

термостат

TS1-A5F

4 458 400

+20 … +60

3 … 10

+10

+35 / +30

Термостаты с функцией отключения

TS1-B2A

4 366 800

-30 … +15

1,5 … 16

-36

-1 / -6

TS1-B3A

4 366 900

-10 … +35

1,5 … 16

-23

+3 / -2

TS1-B4F

4 367 000

-30 … +35

2,8 … 20

-35

+5 / 0

+100

Адсорбент

Реле контроля замерзания с верхним управлением

Реле контроля замерзания без функции отключения

TS1-C0P

4 352 100

+4,5 … +20

2,5 фикс.

4,5 / +2

TS1-D0P

+150

Пар

Кап. трубка 6 м

ручной сброс

Отключение по низкой

4 352 200

+4,5 … +20

температуре

ок. 2,5 фикс.

259

Диапазон регулирования

Макс. тем-

Датчик температуры

Минималь-

Заводская

пература

№ для

Верхняя

Дифферен-

ная нижняя

настройка

термо-

Тип

Длина

Модель

заказа

уставка

циал ∆T

уставка

баллона

теплоно-

капиллярной

сителя

трубки

(°C)

(K)

(°C)

Комнатные термостаты с верхним управлением

Комнатные термостаты без функции отключения, с изолирующим кронштейном

0 м

TS1-A3E

4 355 300

-10 … +35

1,5 … 16

-23

+20 / +18

+70

Пар

навивка

Комнатные термостаты с функцией отключения и изолирующим кронштейном

0 м

TS1-B3E

4 344 500

-10 … +35

1,5 … 16

-23

+20 / +18

+70

Пар

навивка

Термостаты с фронтальным управлением

Термостаты без функции отключения

TS1-E1A

4 361 000

-45 … -10

2 … 16

-55

-18 / -20

TS1-E2A

4 356 200

-30 … +10

1,5 … 15

-36

+4 / +2

+150

Пар

TS1-E3A

4 365 200

-10 … +25

1,5 … 15

-23

+3 / -2

TS1-E4F

Кап, трубка 2 м

Термостат

и термобаллон

для оттайки

4 367 500

-25 … +30

2,8 … 20

-30

+5 / 0

+100

Адсорбент

и универсальный

термостат

TS1-E5F

4 338 100

+20 … +60

3 … 10

+10

+35 / +30

Термостаты с функцией отключения

TS1-F1A

4 367 100

-45 … -10

2 … 16

-55

-18 / -20

Кап, трубка 2 м

TS1-F2A

4 367 200

-30 … +10

1,5 … 15

-36

-1 / -6

+150

Пар

и термобаллон

TS1-F3A

4 367 400

-10 … +25

1,5 … 15

-23

+3 / -2

Комнатные термостаты с фронтальным управлением

Комнатные термостаты без функции отключения, с изолирующим кронштейном

TS1-E1E

4 365 300

-45 … -10

2 … 16

-55

-18 / -20

0 м

+70

Пар

навивка

TS1-E2E

4 356 800

-30 … +10

1,5 … 15

-36

+4 / +2

Комнатные термостаты с функцией отключения и изолирующим кронштейном

TS1-F1E

4 368 000

-45 … -10

2 … 16

-55

-18 / -20

0 м

TS1-F2E

4 368 100

-30 … +10

1,5 … 15

-36

+4 / +2

+70

Пар

навивка

TS1-F3E

4 368 200

-10 … +25

1,5 … 15

-23

+20 / +18

Термостаты для скрытого монтажа

Термостаты для скрытого монтажа, без функции отключения

TS1-G2A

4 355 400

-30 … +15

1,5 … 15

-36

+4 / +2

+150

Пар

TS1-G4F

Термостат

Кап, трубка 2 м

для оттайки

4 355 600

-30 … +35

2,8 … 20

-35

+5 / 0

+100

Адсорбент

и термобаллон

и универсальный

термостат

Термостаты для скрытого монтажа, с функцией отключения

TS1-H2A

4 355 500

-30 … +15

1,5 … 15

-36

-1 / -6

Кап, трубка 2 м

+150

Пар

и термобаллон

TS1-H3A

4 367 900

-10 … +35

1,5 … 15

-23

+3 / +2

260

Устройства защиты системы

и индикаторы влажности

Фильтры-осушители

Основная терминология и техническая информация

Назначение

Производительность

Фильтры-осушители предназначены для очистки холодильных

Производительность отвечает стандартам ARI 710-86 и DIN 8949

контуров от загрязнений: воды, кислоты и твердых частиц.

и рассчитана для падения давления 0,07 бар, температуры

Последствиями загрязнения являются коррозия, образование

жидкости +30 °C и температуры кипения -15 °C.

льда, а также выход из строя компрессора.

Производительность приведена для двух значений падения

давления: 0,07 и 0,14 бар.

Свойства компонентов осушителей

При выборе фильтров-осушителей для других условий

Молекулярные сита

эксплуатации следует использовать поправочные коэффициенты

Данный компонент сохраняет хорошие осушающие свойства

из таблиц, расположенных после описания фильтров - осушителей

даже при наличии масла в хладагенте. Молекулярные сита

для жидкостного трубопровода BFK, ADK, FDB, ADKS, FDH, FDS.

представляют собой быстродействующие осушители и

способны удалять влагу даже при низком содержании воды в

хладагенте и его высокой температуре.

Влагопоглощение

Влагопоглощение для R22 определяется стандартом ARI 710-86

и DIN8948 и рассчитано для температуры жидкости 24/52 °C и

Активированный алюминий

значения точки равновесного влагосодержания в хладагенте

Активированный алюминий очень хорошо поглощает кислоту.

(EPD) 60 ppm. Значение EPD для других хладагентов определяется

Использование разных комбинаций компонентов позволяет

согласно стандарту DIN 8949 следующим образом:

получить оптимальный результат в самых разных условиях.

Фильтры-осушители на жидкостном трубопроводе способны

Хладагент

EPD (PPM)

поглощать большие количества воды, в то время как фильтры-

R134a

осушители на трубопроводе всасывания предназначены

для поглощения кислоты и обладают высокой фильтрующей

R407C

способностью.

R404A

R507

R410A

264

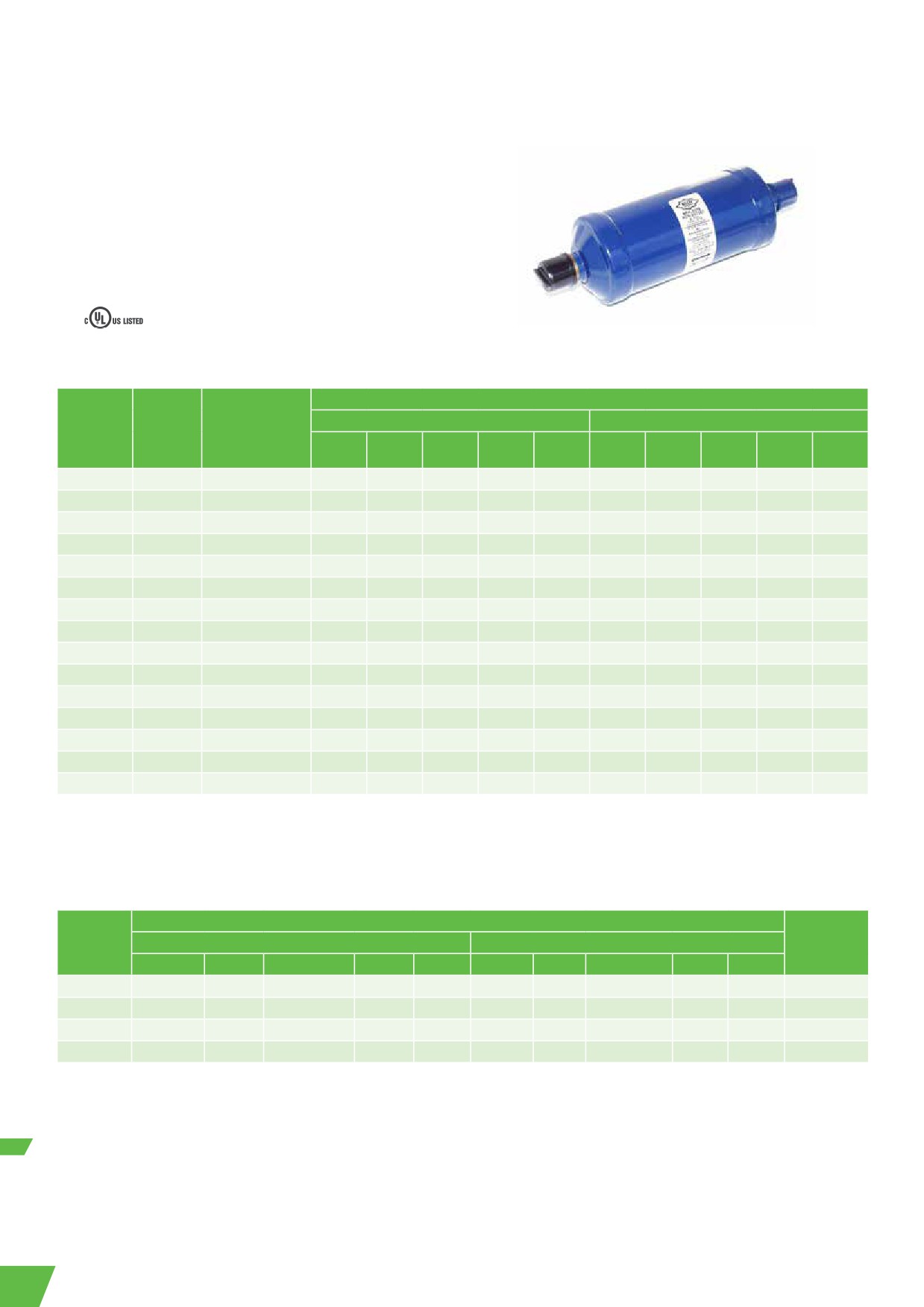

Двунаправленные фильтры-осушители Тип BFK

Герметичная конструкция, для жидкостных трубопроводов

Характеристики

•

Твердый сердечник

•

Встроенные обратные клапаны обеспечивают работу фильтра

в двух направлениях, что позволяет отказаться от внешних

обратных клапанов и сократить длину трубопровода

•

Медные фитинги ODF для облегчения пайки

•

Конструкция фильтра обеспечивает ламинарность потока

•

Высокая поглощающая способность по воде и кислоте

•

Фильтрация частиц до 40 мкм

•

Диапазон рабочих температур TS: от -45 °C ... +65 °C

•

Макс. допустимое рабочее давление PS: 45 бар

•

Согласно PED маркировка не требуется

BFK

•

Underwriter Laboratories (США)

Таблица подбора

Номинальная производительность (кВт)

№ для

Размер и тип

падение давления 0,07 бар

падение давления 0,14 бар

Модель

заказа

соединения

R404A

R134a

R22

R407C

R410A

R134a

R22

R407C

R410A

R507

BFK-052

007 343

1/4”(6мм)SAE

5,2

5,7

5,4

3,7

5,6

8,0

8,8

8,4

5,7

8,7

BFK-052S

007 344

1/4”ODF

6,8

7,3

7,0

4,8

7,2

10,1

11,1

10,6

7,2

10,9

BFK-083

007 345

3/8”(10мм)SAE

10,6

11,5

11,0

7,5

11,4

16,9

18,4

17,6

12,0

18,2

BFK-083S

007 346

3/8”ODF

12,0

13,1

12,5

8,5

12,9

20,6

22,5

21,5

14,7

22,2

BFK-084

007 347

1/2”(12мм)SAE

15,2

16,6

15,8

10,8

16,4

25,8

28,1

26,8

18,3

27,8

BFK-084S

007 348

1/2”ODF

15,6

17,0

16,2

11,1

16,8

28,7

31,3

29,9

20,4

30,9

BFK-163

007 349

3/8”(10мм)SAE

13,6

14,9

14,2

9,7

14,7

21,0

22,9

21,8

14,9

22,6

BFK-163S

007 350

3/8”ODF

15,5

16,9

16,1

11,0

16,7

23,8

26,0

24,8

17,0

25,7

BFK-164

007 351

1/2”(12мм)SAE

20,3

22,1

21,1

14,4

21,9

27,5

30,0

28,6

19,6

29,6

BFK-164S

007 352

1/2”ODF

24,3

26,5

25,3

17,3

26,1

34,4

37,6

35,9

24,5

37,1

BFK-165

007 353

5/8”(16мм)SAE

25,1

27,4

26,2

17,9

27,1

35,3

38,5

36,8

25,1

38,0

BFK-165S

007 354

5/8”ODF

25,6

28,0

26,7

18,3

27,6

37,0

40,4

38,5

26,3

39,9

BFK-305S

007 356

5/8”(16мм) ODF

34,1

37,3

35,6

24,3

36,8

52,8

57,7

55,0

37,6

56,9

BFK-307S

007 357

7/8”(22мм) ODF

40,6

44,3

42,3

28,9

43,7

65,7

71,7

68,4

46,8

70,8

BFK-309S

007 358

1 1/8”ODF

47,0

51,3

49,0

33,5

50,7

79,9

87,2

83,2

56,9

86,1

Примечание. Номинальная производительность отвечает стандартам

Для выбора других условий эксплуатации используйте программу подбора

ARI 710-86 и DIN 8949 для температуры жидкости +30 °C и температуры

«Controls Navigator».

кипения-15 °C.

Поглощающая способность по воде и кислоте

Поглощающая способность по воде (грамм)

Поглощающая

Модель

Температура жидкости 24 °C

Температура жидкости 52 °C

способность

по кислоте (г)

R134a

R22

R404A/R507

R407C

R410A

R134a

R22

R404A/R507

R407C

R410A

BFK-05…

4,4

4,1

4,5

3,4

2,8

4,1

3,8

4,3

2,8

2,2

0,3

BFK-08…

9,6

9,0

9,9

7,5

6,2

8,9

8,2

9,4

6,0

4,7

0,6

BFK-16…

18,9

17,7

19,5

14,8

12,2

17,5

16,2

18,5

11,9

9,3

1,2

BFK-30…

34,5

32,3

35,6

27,1

22,4

31,9

29,6

33,7

21,7

17,0

2,0

266

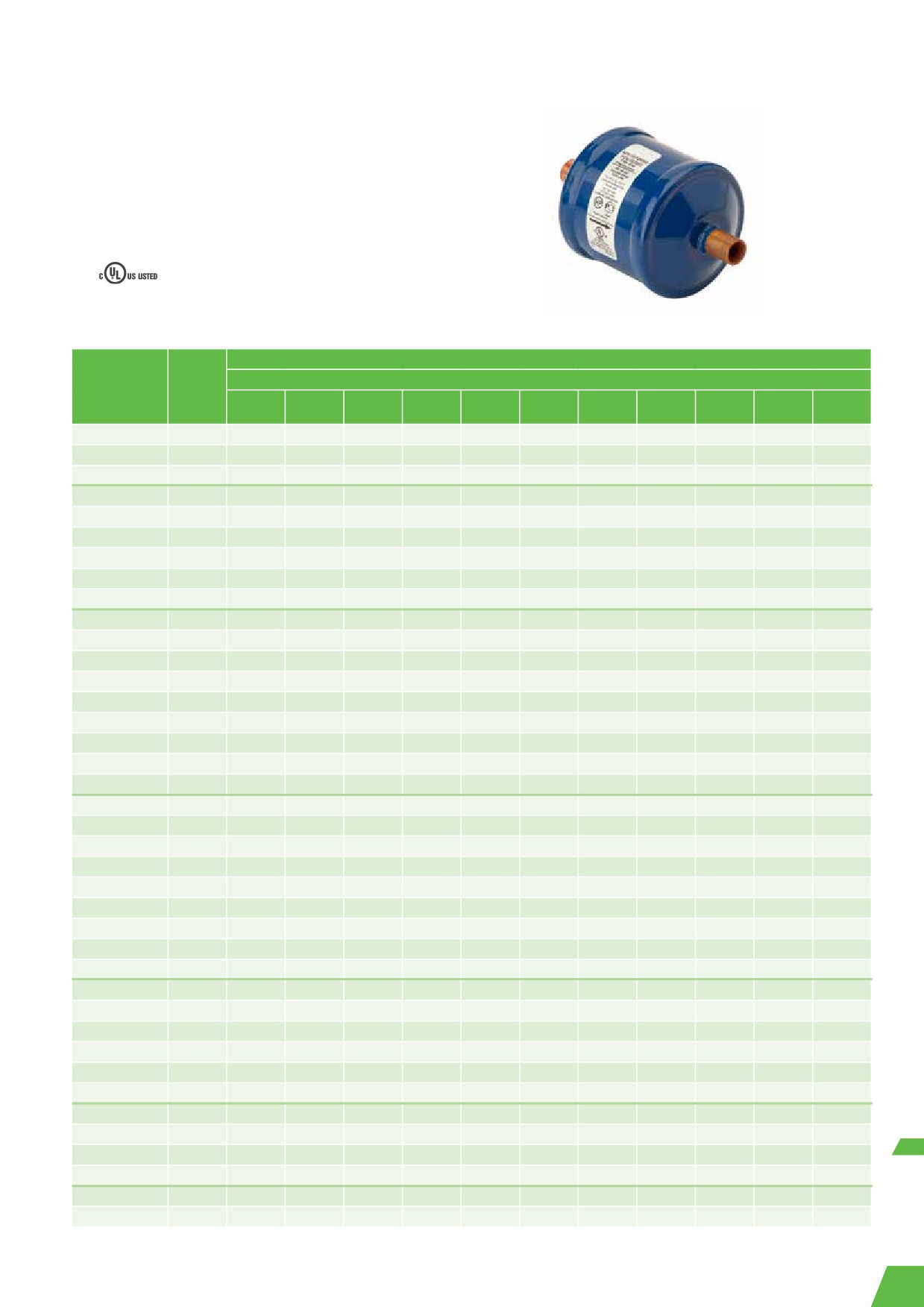

Фильтры-осушители ADK

Герметичная конструкция, для жидкостных трубопроводов

Характеристики

•

Оптимальное соотношение молекулярного сита и

активированного алюминия

•

Медные фитинги ODF для облегчения пайки

•

Высокая поглотительная способность по воде и кислоте

•

Фильтрация частиц размером до 20 мкм

•

Диапазон рабочих температур TS: от -45 °C ... +65 °C

•

Макс. допустимое рабочее давление: 45 бар

•

Согласно PED маркировка не требуется

•

Underwriter Laboratories (США)

ADK

Таблица подбора

Номинальная производительность (кВт) Станд. условия см. на след. стр.

№ для

падение давления 0,07 бар

Модель

заказа

R404A

R22

R134a

R407C

R410A

R744

R448A

R449A

R450A

R513A

R1234ze

R507

ADK-032

003 595

7,3

6,7

4,8

7,0

7,2

10,6

6,1

5,9

6,4

6,2

ADK-032S

003 596

8,8

8,1

5,7

8,4

8,7

12,8

7,4

7,0

7,1

7,7

7,5

ADK-036МмS

003 597

8,0

7,3

5,2

7,6

7,9

11,6

6,7

6,4

7,0

6,8

ADK-052

003 598

7,6

6,9

4,9

7,2

7,5

11,0

6,4

6,1

6,6

6,5

ADK-052S

003 599

10,8

9,9

7,0

10,3

10,7

15,7

9,1

8,6

8,7

9,4

9,2

ADK-056МмS

003 600

10,0

9,2

6,5

9,5

9,9

14,5

8,4

8,0

8,7

8,5

ADK-053

003 601

14,2

13,0

9,2

13,5

14,0

20,6

11,9

11,3

11,4

12,3

12,1

ADK-053S

003 602

16,4

15,0

10,7

15,6

16,1

23,8

13,7

13,1

14,3

14,0

ADK-0510МмS

003 603

16,4

15,0

10,7

15,6

16,1

23,8

13,7

13,1

14,3

14,0

ADK-082

003 604

7,8

7,1

5,1

7,4

7,7

11,3

6,5

6,2

6,8

6,7

ADK-082S

003 605

11,9

10,9

7,8

11,4

11,8

17,4

10,0

9,6

10,4

10,2

ADK-086МмS

003 606

10,7

9,8

7,0

10,2

10,5

15,5

9,0

8,5

8,6

9,3

9,1

ADK-083

003 607

16,4

15,0

10,7

15,6

16,2

23,8

13,8

13,1

13,2

14,3

14,0

ADK-083S

003 608

16,4

15,0

10,7

15,7

16,2

23,9

13,8

13,1

13,2

14,3

14,0

ADK-0810МмS

003 609

16,4

15,0

10,7

15,6

16,2

23,8

13,8

13,1

13,2

14,3

14,0

ADK-084

003 610

25,7

23,5

16,7

24,5

25,3

37,3

21,5

20,5

20,6

22,4

21,9

ADK-084S

003 611

26,8

24,5

17,5

25,6

26,4

39,0

22,5

21,4

21,5

23,3

22,9

ADK-0810МмS

003 609

16,4

15,0

10,7

15,6

16,2

23,8

22,1

21,1

22,9

22,5

ADK-162

003 613

8,0

7,3

5,2

7,6

7,8

11,6

6,7

6,4

6,9

6,8

ADK-163

003 614

16,8

15,4

10,9

16,0

16,5

24,4

14,1

13,4

14,6

14,3

ADK-163S

003 615

18,7

17,2

12,2

17,9

18,5

27,2

15,7

15,0

16,3

16,0

ADK-1610МмS

003 616

18,7

17,1

12,2

17,8

18,5

27,2

15,7

15,0

16,3

16,0

ADK-164

003 617

31,3

28,7

20,4

29,9

30,9

45,5

26,3

25,1

27,3

26,7

ADK-164S

003 618

36,0

33,0

23,5

34,3

35,5

52,3

30,2

28,8

28,9

31,4

30,7

ADK-1612МмS

003 619

32,3

29,6

21,1

30,8

31,9

47,0

27,1

25,9

28,2

27,6

ADK-165

003 620

44,8

41,1

29,2

42,8

44,3

65,2

37,7

35,9

36,0

39,1

38,3

ADK-165S

003 621

49,7

45,6

32,4

47,4

49,1

72,3

41,8

39,8

39,9

43,3

42,5

ADK-303

003 622

17,7

16,2

11,5

16,9

17,5

25,7

14,9

14,2

15,4

15,1

ADK-304

003 623

31,3

28,7

20,4

29,9

30,9

45,5

26,3

25,1

27,3

26,7

ADK-304S

003 624

36,0

33,0

23,5

34,4

35,6

52,4

30,3

28,8

28,9

31,4

30,8

ADK-305

003 626

52,6

48,2

34,3

50,2

52,0

76,6

44,2

42,1

42,2

45,9

45,0

ADK-305S

003 627

52,8

48,4

34,4

50,4

52,1

76,8

44,3

42,2

42,4

46,0

45,1

ADK-307S

003 628

66,3

60,7

43,2

63,2

65,4

96,4

55,7

53,0

53,2

57,8

56,6

ADK-414

003 629

36,8

33,7

24,0

35,1

36,3

53,5

30,9

29,4

29,5

32,1

31,4

ADK-415

003 632

58,6

53,7

38,2

55,9

57,8

85,2

49,2

46,9

47,0

51,1

50,0

ADK-415S

003 633

63,0

57,7

41,1

60,1

62,2

91,6

52,9

50,4

50,5

54,9

53,8

ADK-417S

003 634

77,9

71,4

50,8

74,3

76,9

113,3

65,4

62,4

62,5

67,9

66,6

ADK-757S

003 635

105,5

96,7

68,8

100,7

104,2

153,5

88,6

84,4

84,7

92,0

90,1

ADK-759S

003 636

117,2

107,4

76,4

111,8

115,7

170,4

98,4

93,8

94,0

102,1

100,1

267

Поглощающая способность по воде и кислоте

Поглощающая способность по воде (грамм)

Поглощающая

Температура жидкости 24 °C

Температура жидкости 52 °C

Модель

способность по

R404A/

кислоте (грамм)

R134a

R22

R407C

R410A

R134a

R22

R407C

R410A

R507

ADK-03

4,9

4,5

4,9

3,4

2,8

4,4

4,0

4,6

2,9

2,4

0,8

ADK-05

11,8

10,8

11,8

8,2

6,8

10,6

9,6

10,9

7,0

5,8

2,3

ADK-08

17,9

16,4

18,0

12,4

10,3

16,2

14,6

16,6

10,7

8,8

3,3

ADK-16

23,0

21,0

23,1

16,0

13,2

20,8

18,8

21,3

13,8

11,4

4,5

ADK-30

51,8

48,6

53,5

36,9

30,6

47,4

43,3

49,3

31,8

26,3

11,3

ADK-41

81,7

76,6

84,3

58,2

48,3

74,8

68,3

77,8

50,2

41,4

16,8

ADK-75

143,5

134,5

148,1

102,1

84,8

131,4

120,0

136,6

88,1

72,8

29,9

Влагопоглощение отвечает стандарту ARI 710 для R22 и определяется для значения точки равновесного влагосодержания в хладагенте (EPD) 60 ppm.

Согласно стандарту DIN 8949, значение EPD для других хладагентов равняется 50 ppm.

268

Соединения

Номинальная рабочая

производительность для следующих

Соединение

№ для

условий:

Модель

Под пайку/ODF

Резьба/SAE

заказа

мм

дюймы

мм

дюймы

Температура

Хладагент

кипения

жидкости

ADK-032

003 595

1/4

ADK-036МмS

003 597

R744

-40°C

-10°C

ADK-032S

003 596

1/4

R22, R134a,

ADK-052

003 598

1/4

R404A, R407C, R410A,

-15°C

+30°C

ADK-056МмS

003 600

R450A, R507, R513A,

R1234ze, R448A, R449A

ADK-052S

003 599

1/4

ADK-053

003 601

3/8

ADK-0510МмS

003 603

Для выбора других условий эксплуатации используйте программу подбора «Controls

ADK-053S

003 602

3/8

Navigator».

ADK-082

003 604

1/4

ADK-086МмS

003 606

ADK-082S

003 605

1/4

ADK-083

003 607

3/8

ADK-0810МмS

003 609

ADK-083S

003 608

3/8

ADK-084

003 610

1/2

ADK-0812МмS

003 612

ADK-084S

003 611

1/2

ADK-162

003 613

1/4

ADK-163

003 614

3/8

ADK-1610МмS

003 616

ADK-163S

003 615

3/8

ADK-164

003 617

1/2

ADK-1612МмS

003 619

ADK-164S

003 618

1/2

ADK-165

003 620

5/8

ADK-165S

003 621

5/8

ADK-303

003 622

3/8

ADK-304

003 623

1/2

ADK-304S

003 624

1/2

ADK-305

003 626

5/8

ADK-305S

003 627

5/8

ADK-307S

003 628

7/8

ADK-414

003 629

1/2

ADK-415

003 632

5/8

ADK-415S

003 633

5/8

ADK-417S

003 634

7/8

ADK-757S

003 635

7/8

ADK-759S

003 636

¹/8

269

Emerson Общий каталог продукции для холодильной техники, кондиционирования и тепловых насосов (2020 год) - часть 6
