ФРОНТАЛЬНЫЙ ПОГРУЗЧИК XZ636-1. КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ - часть 2

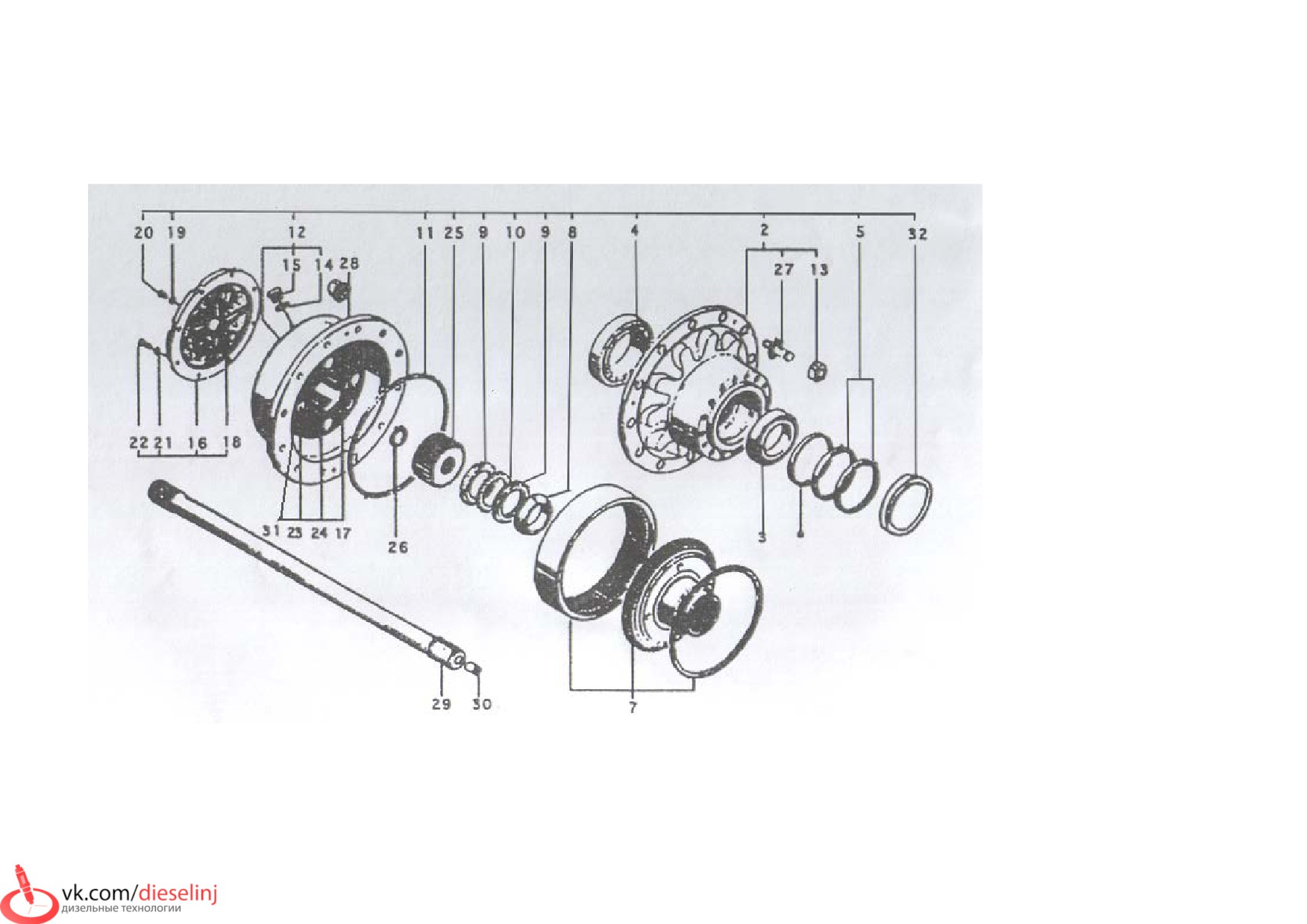

УСТАНОВКА КОНВЕРТЕРА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Упорное кольцо30
B0400103002
GB894-76
8
2
Ведомый механизм на ведущем насосе
W0104311039
ZL30D-11-39
3
3
Подшипник 206
B0702060000
GB276-64
3
4
Рукав (втулка)
W0104311040
ZL30D-11-40
3
5
Подшипник 50206
B0705020600
GB277-64
3
6
Замковое кольцо
W0104311004
ZL30D-11-04
3
7
Прокладка
W0104311003
ZL30D-11-03
3
8
Упорное кольцо 68
B0400106802
GB893-76
3
9
Вал ведущего насоса
W0104311002
ZL30D-11-02
3
10
Установка предохранительного клапана
W0104303500
1
11
Упорное кольцо 35
B0400103502
GB894-76
1
12
Подшипник 307
B0703070000
GB276-64
1
13
Ведомый механизм
W0104311018
ZL30D-11-18
1
14
Упорное кольцо 90
B0400109002
GB893-76
1
15
Выходной вал
W0104311015
ZL30D-11-15
1
16
Подшипник 308
B0703080000
GB276-64
1
17
Уплотнительная прокладка
W0104311007
ZL30D-11-07
1
18
Герметичный фланец
W0104311011
ZL30D-11-11
1
19
Шайба 12
B0200112003
GB93-87
23
20
Болт М12Х30
B0100012030
GB30-30-76
11
21
Сальник 55Х82Х22
B0900108222
NJ130-2402050
1
22
Шплинт (палец) 5 Х 45
B1201005045
GB91-76
1
УСТАНОВКА КОНВЕРТЕРА
Серийный
Название деталей
№ детали
Код
Количество
номер
23
Шестигранная гайка м 24 Х 1,5
B0300324015
ZL30D-11-14
1
24
Шайба
W0104311016
ZL30D-11-16
1
25
Уплотнительная прокладка
W0104311017
ZL30D-11-17
1
26
Шайба
W0104311013
ZL30D-11-13
1
27
Соединительный фланец на выходном вале
W0104311012
ZL30D-11-12
1
28
Корпус
W0104311001
ZL30D-11-01
1
29
Уплотнительное кольцо 48
B0400104802
GB894-76
1
30
Ведущий механизм
W0104311006
ZL30D-11-06
1
31
Упорное кольцо 110
B0400111002
GB893-76
2
32
Подшипник 310
B0703100000
GB276-64
1
33
Кольцевой уплотнитель 60
W0104311008
ZL30D-11-08
1
34
Ведущий вал
W0104311009
ZL30D-11-09
1
35
Рукав (втулка)
W0104311010
ZL30D-11-10
1
36
Статорная распорка
W0104311005
ZL30D-11-05
1
37
Кольцо-уплотнитель 80
W0104311019
ZL30D-11-19
2
38
Кольцо-уплотнитель 100
B0400111002
GB894-76
1
39
Прокладка
W0104311038
ZL30D-11-38
1
40
Ведущий механизм на ведущем насосе
W0104311020
ZL30D-11-20
1
41
Резиновые зубцы
W0104311034
ZL30D-11-34
20
42
Штифт (палец, цапфа) А6 Х 20
W0104311033
ZL30D-11-33
1
43
Шайба 8
B0200108003
GB93-87
32
44
Болт М8Х22
B0100008022
GB30-76
8
УСТАНОВКА КОНВЕРТЕРА
Серийный
Название деталей
№ детали
Код
Количество
номер
45
Болт М12 Х 40
B0100012040
GB30-76
12
46
Прокладка 100Х120Х13
B0900112013
BJ130-3104070
1
47
Средняя часть для корпуса маховика
W0104311026
ZL30D-11-26
1
(колеса маховика)
48
Смотровая крышка
W0104311050
ZL30D-11-50
1
49
Шайба 6
B0200106003
GB93-87
4
50
Болт М6Х15
B0100006015
GB30-76
4
51
Шайба 10
B0200110003
GB93-87
24
52
Болт М10Х30
B0100010030
GB30-76
12
53
Лопатная распорка (уплотнение)
W0104311021
ZL30D-11-21
1
54
Установка штифта (втулки)
W0104311022
ZL30D-11-22
4
55
«0» кольцо 130Х3,1
B0600131130
GB1235-76
1
56
Подшипник 212
B0702120000
GB276-64
1
57
Изолированное кольцо
W0104311024
ZL30D-11-24
1
58
Болт М8Х30
B0100008030
GB30-76
24
59
Гайка М8
B0300108001
GB52-76
24
60
Импеллер
W0104311025
ZL30D-11-25
1
61
«0» кольцо 338Х3,5
B0600135338
GB1235-76
1
62
Статор
W0104311027
ZL30D-11-27
1
63
Упорное кольцо 60
B0400106002
GB894-76
1
64
Упорное кольцо 38
B0400103802
GB894-76
2
65
Уплотнение турбины (распорка)
W0104311028
ZL30D-11-28
1
66
Заклепка 8Х30
B0500008030
GB869-76
1
УСТАНОВКА КОНВЕРТЕРА
Серийный
Название деталей
№ детали
Код
Количество
номер
67
Турбина
W0104311037
ZL30D-11-37
1
68
Распорная плита
W0104311029
ZL30D-11-29
1
69
Упорное кольцо 55
B0400105502
GB893-76
1
70
Иголка роликового подшипника 4074106
B0704074106
GB289-64
1
71
Соединительное колесо
W0104303901
ZL30D-11-32
1
72
Пружинная пластина δ=1,0
W0105311072
311072
2
73
Шайба 12
B0200112003
GB93-87
8
74
Болт М12 Х 30
B0100012030
GB5783-86
8
75
Круглая шайба
W0104302210
302210
1
76
Соединитель
W6360501976
501976
1

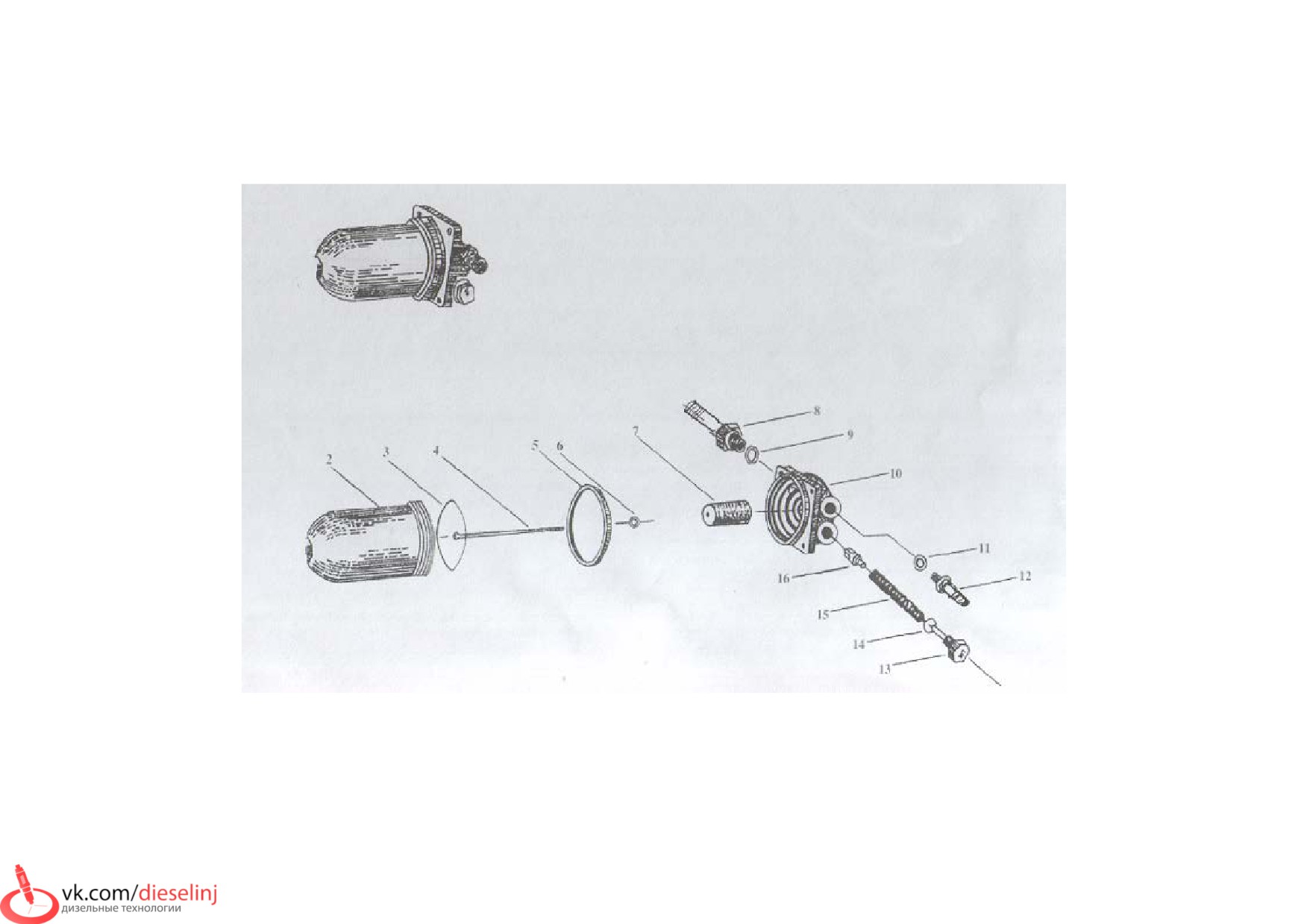

Рис. 20 УСТАНОВКА ДРЕНАЖНОГО МАСЛЯНОГО ФИЛЬТРА (63605020)
УСТАНОВКА ДРЕНАЖНОГО МАСЛЯНОГО ФИЛЬТРА
Серийный
Название деталей
№ детали
Код
Количество
номер
2
Корпус
W0104302104
302104
1
3
«0» кольцо Ø115Х3,1
B0600131115
GB1235-76
1
4
Болт
W0104302103
302103
1
5
Гайка
W0104302110
302110
1
6
Стопорная шайба
W0104302105
302105
1
7
Ограждающий элемент
W0104302102
302102
1
8
Соединитель
W0104302111
302111
1
9
Шайба
W0104302106
302106
1
10
Крышка
W0104302101
302101
1
11
Шайба
W0104302112
302112
1
12
Соединитель М18
W0104302113
302113
1
13
Нитевая пробка
W0104302109
302109
1
14
«0» кольцо Ø30Х3,1
B0600131030
GB1235-76
1
15
Пружина
W0104302108
302108
1
16
Поршень
W0104302107
302107
1

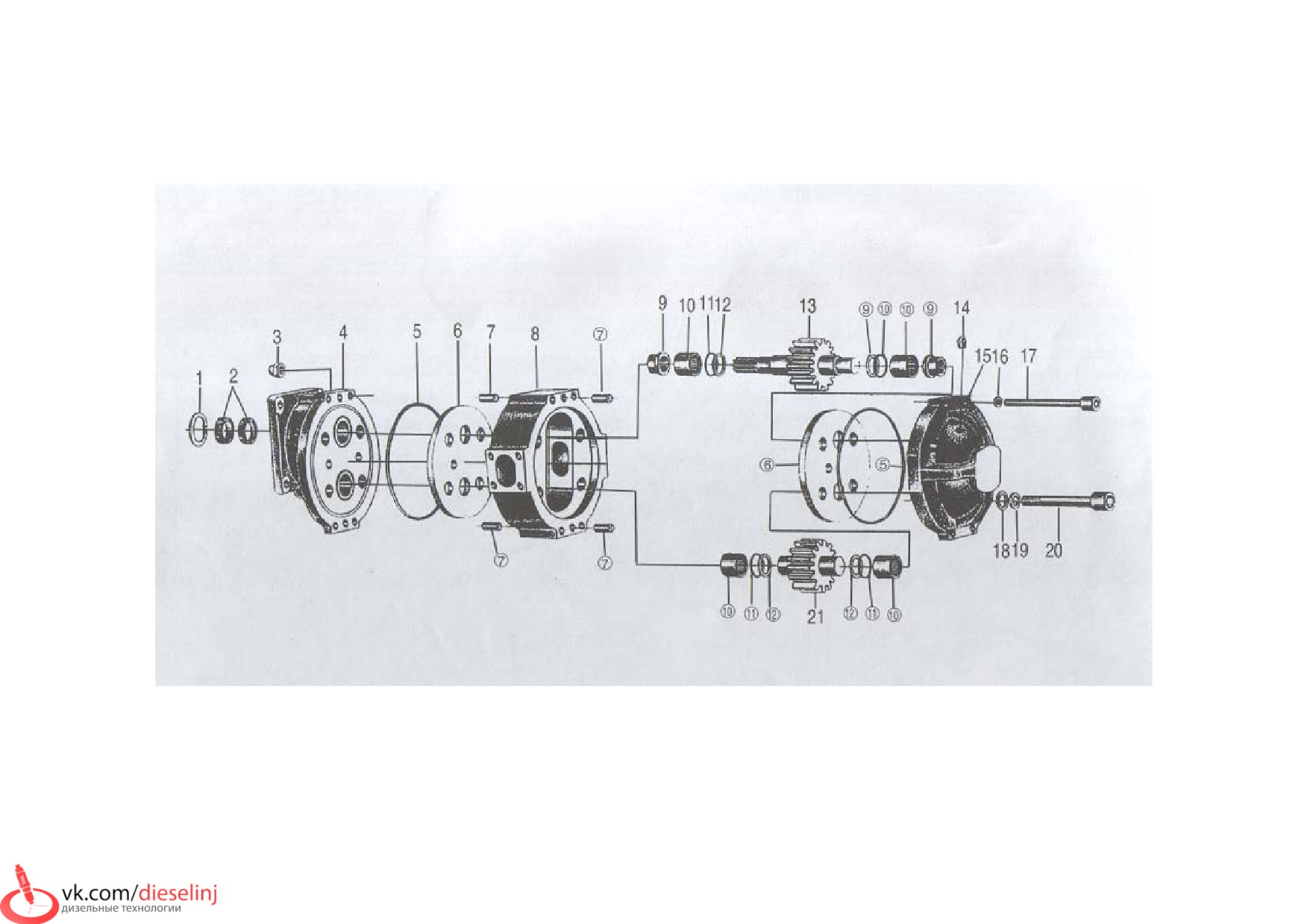

Рис. 21 УСТАНОВКА КОНВЕРТЕРА (63605021)
УСТАНОВКА КОНВЕРТЕРА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Упорное кольцо 62
B0400106202
893. 1-86
1
2
Контурный шрифт сальника PG42Х62Х12
B0900306212
HG4-692-67
2
3
Гайка М12
B0300112001
GB923-88
4
4
Крышка переднего насоса
W0104304101
CBG3-03
1
5
«0» кольцо 190Х5,7
B0600157190
GB1235-76
2
6
Боковая пластина
W0104304102
CBG3-08
2
7
Круглая шпонка
W0104304103
CBG3-13
4
8
Блок насоса
W0104304104
CBG3-06
1
9
Уплотнительное кольцо
W0104304105
CBG3-04
2
10
Игловой роликовый подшипник
B0706447080
644708
4
11
«0» кольцо 70Х3,1
B0600131070
GB1235-76
4
12
Стопорная шайба
W0104304106
CBG3-05
4
13
Ведущий механизм
W0104304107
CBG3-07
1
14
Резьбовая заглушка ZG1/8"
B0800000108
Q/ZB223. 1-77
4
15
Крышка заднего насоса
W0104304108
CBG3-09
1
16
Стопорная шайба 12
B0200112003
GB93-87
4
17
Винт М12Х100
B1000112100
GB70-85
4
18
Фланец
W0104304109
CBG3-14
4
19
Стопорная шайба 22
B0200122003
GB93-87
4
20
Винт
W0104304110
CBG3-01
4
21
Ведомый механизм
W0104304111
CBG3-10
1

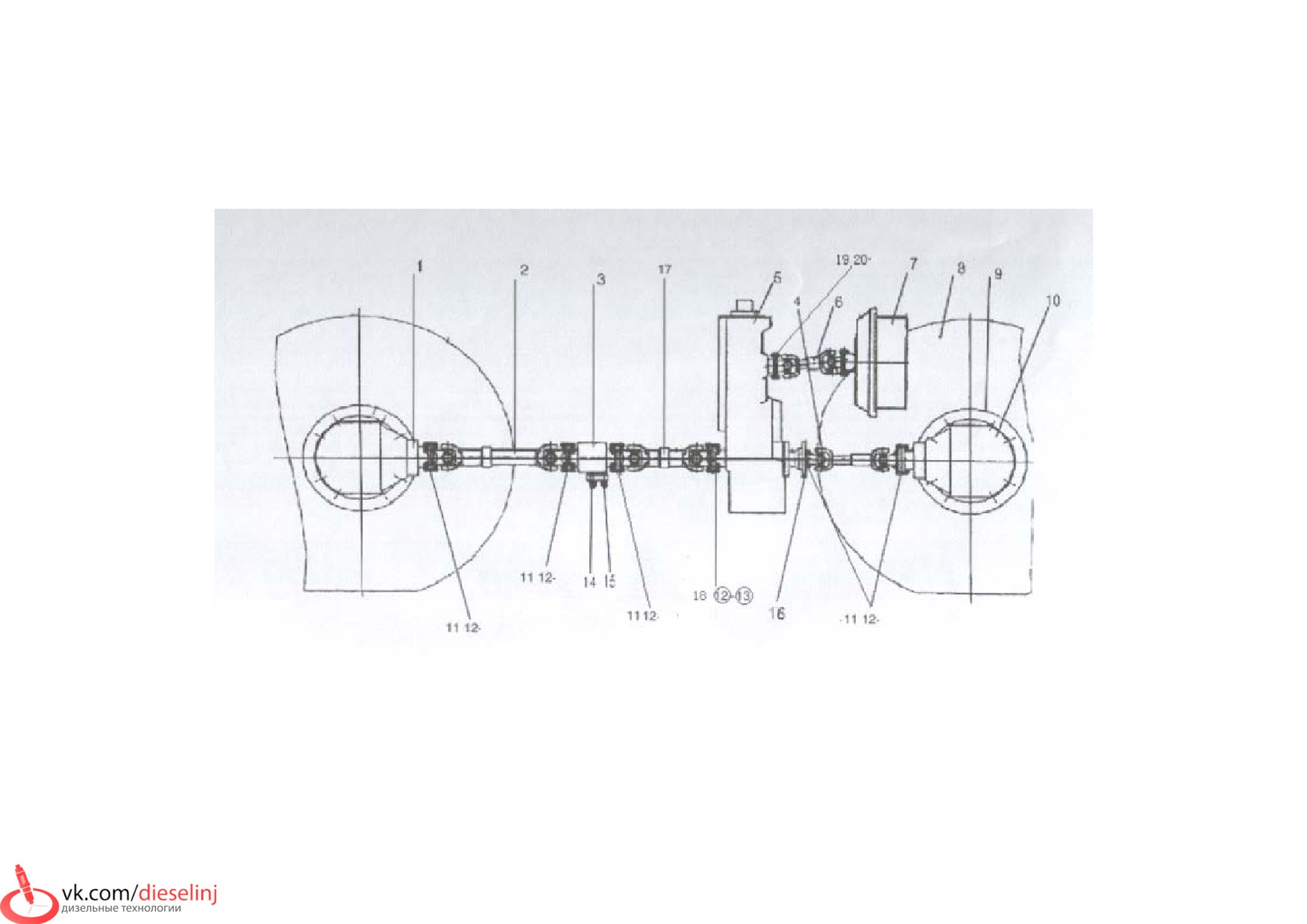

Рис. 22 УСТАНОВКА ТРАНСМИССИОННОЙ СИСТЕМЫ (63605022)
УСТАНОВКА ТРАНСМИССИОННОЙ СИСТЕМЫ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Установка передней ведущей оси
Z0104304600
1
2
Передний ведущий вал 2
Z0104308801
1
3
Держатель ведущего вала
Z0104308802
1
4
Задний ведущий вал
Z0104308803
2
5
Коробка передач
Z0104303700
1
6
Главный ведущий вал
Z0104304200
1
7
Конвертер
W0104303900
1
8
Шина
W0104304803
4
9
Установка бандажа
Z0104304804
4
10
Установка задней ведущей оси
Z0104304600
1
11
Болт ведущего вала М14Х45
B0100714045
GB5786-86
20
12
Нейлоновая гайка М14
B03001140000
GB889-86
20
14
Шайба 20
B0200120003
GB93-87
4
15
Болт М20Х50
B0100020050
GB5783-86
4
16
Задний выпускной фланец
W0104308805
1
17
Задний привод 1
W0104308806
1
18
Болт М12Х55
B0100714055
GB5786-86
4
19
Болт ведущего вала М12Х35
B0100712035
GB5786-86
8
20
Нейлоновая гайка М12
B03001120000
GB889-86
8

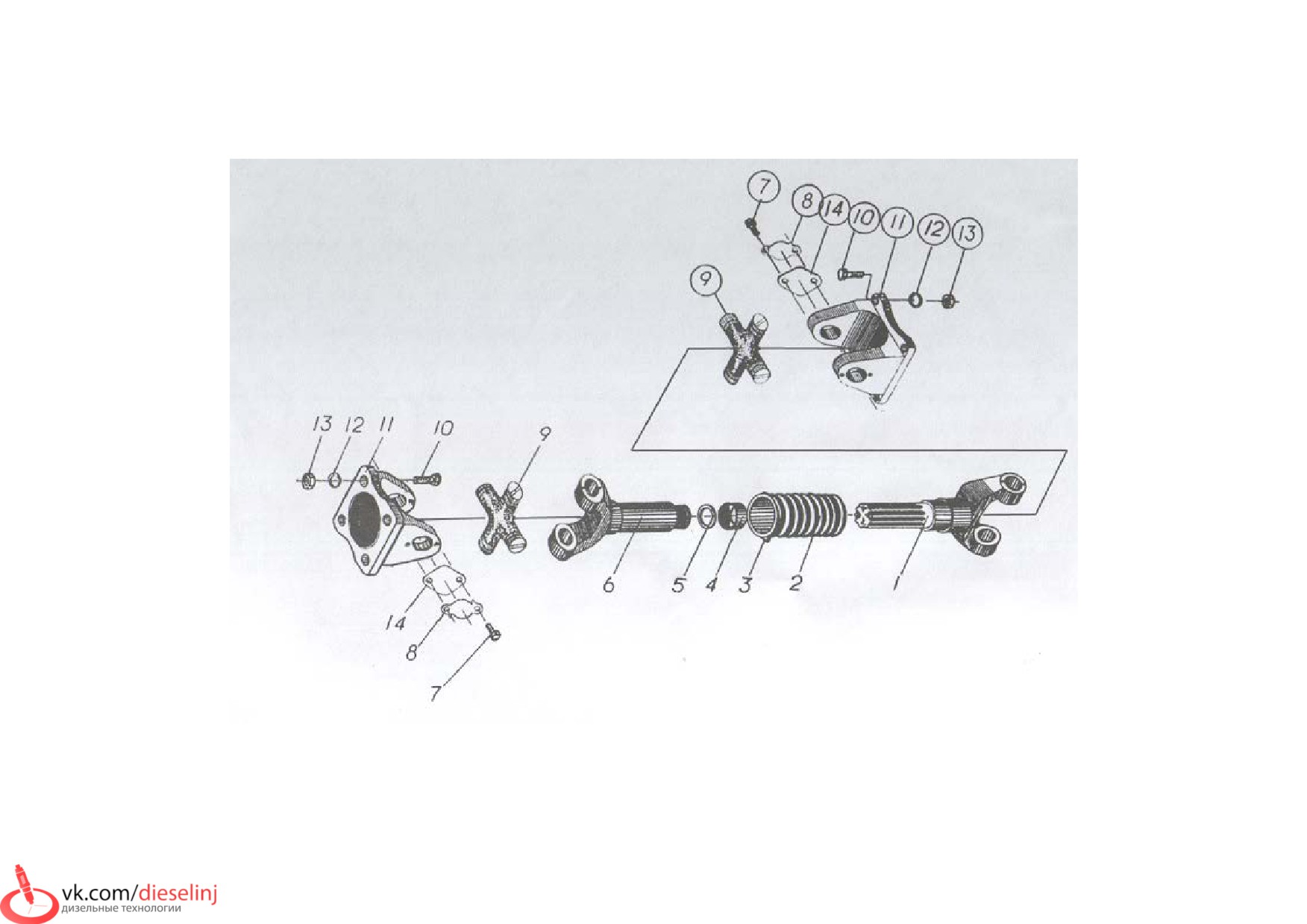

Рис. 23 УСТАНОВКА ВЕДУЩЕГО ВАЛА (63605023)
УСТАНОВКА ВЕДУЩЕГО ВАЛА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Зубчатый вал скользящего траверса
Z0104304201
1
2
Пылезащитная ограда
Z0104304202
1
3
Зажим
Z0104304203
2
4
Крышка
Z0104304204
1
5
Защитный уплотнитель против пыли
Z0104304205
1
6
Скользящий траверс
Z0104304206
1
7
Болт М8Х16
B0100008016
GB5783-86
16
8
Тонкий замочный слой
Z0104304207
8
9
Установка кардана
Z0104304208
2
10
Болт М14Х25
Z0104304211
301028-rB
8
11
Фланцованный
Z0104304209
2
12
Стопорная шайба 14
B0200114003
GB93-87
8
13
Гайка М14
Z0104304212
8
14
Крышка кардана
Z0104304210
8

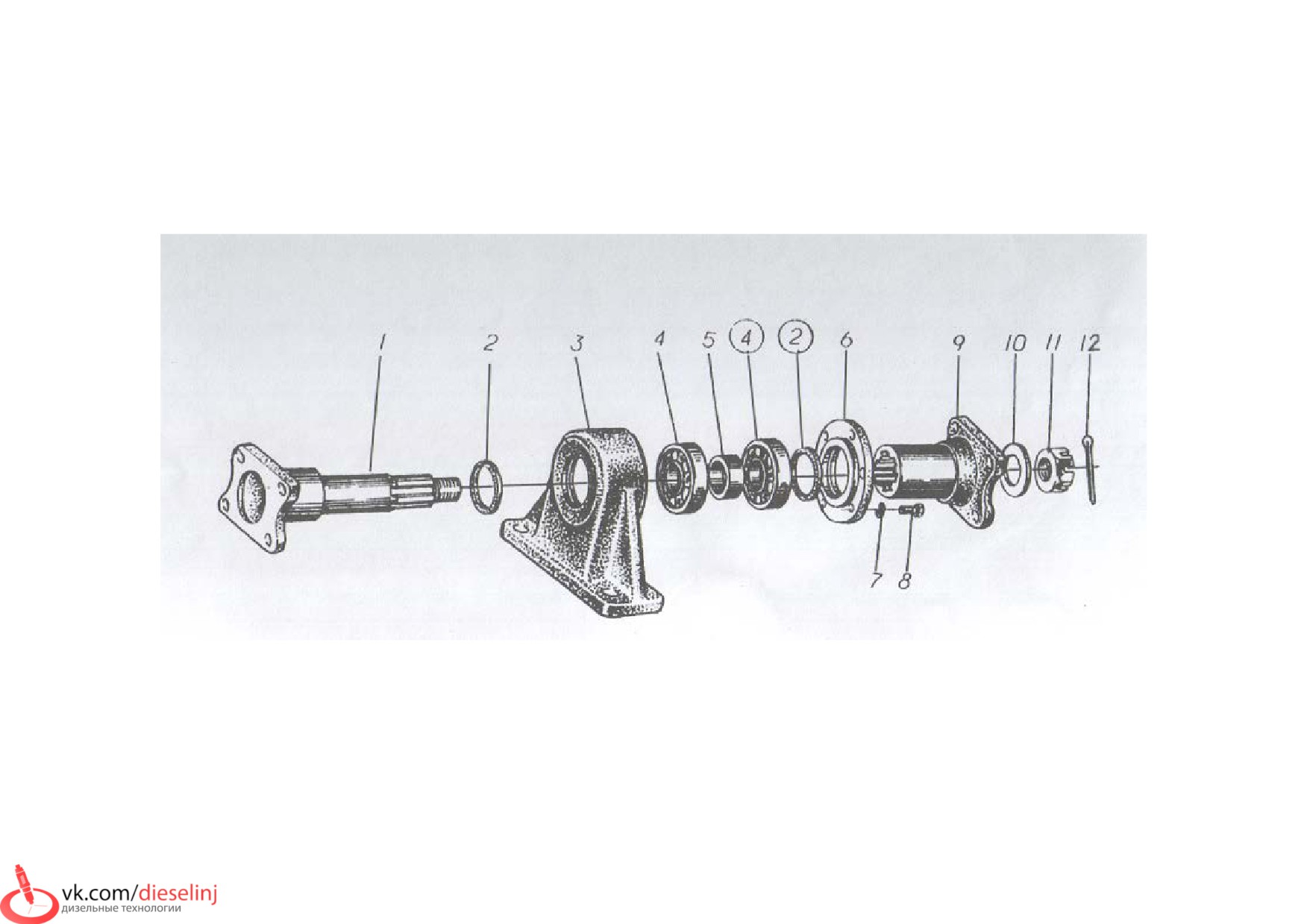

Рис. 24 УСТАНОВКА КАРКАСА ВЕДУЩЕГО ВАЛА
(63605024)
УСТАНОВКА КАРКАСА ВЕДУЩЕГО ВАЛА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Зубчатый вал
Z0104310301
ZL30F. 10. 3-1
1
2
Уплотнительное кольцо
Z0104310302
ZL30F. 10. 3-2
2
3
Седло подшипника
Z0104310303
ZL30F. 10. 3-3
1
4
Подшипник 309
B0703090000
GB276-89
2
5
Изоляционная прокладка
Z0104310304
ZL30F. 10. 3-4
1
6
Крышка подшипника
Z0104310305
ZL30F. 10. 3-5
1
7
Стопорная шайба 8
B0200108003
GB93-87
6
8
Болт М8Х20
B0100008020
GB5783-86
6
9
Фланец на переднем выходном вале
Z0104352006
ZL25-2-6
1
10
Прокладка для выходного фланца
Z0104352008
ZL25-2-8
1
11
Гайка М27Х1,5
B0300127015
ZL25-2-9
1
12
Штифт (палец) 5Х50
B1201005050
GB91-86
1

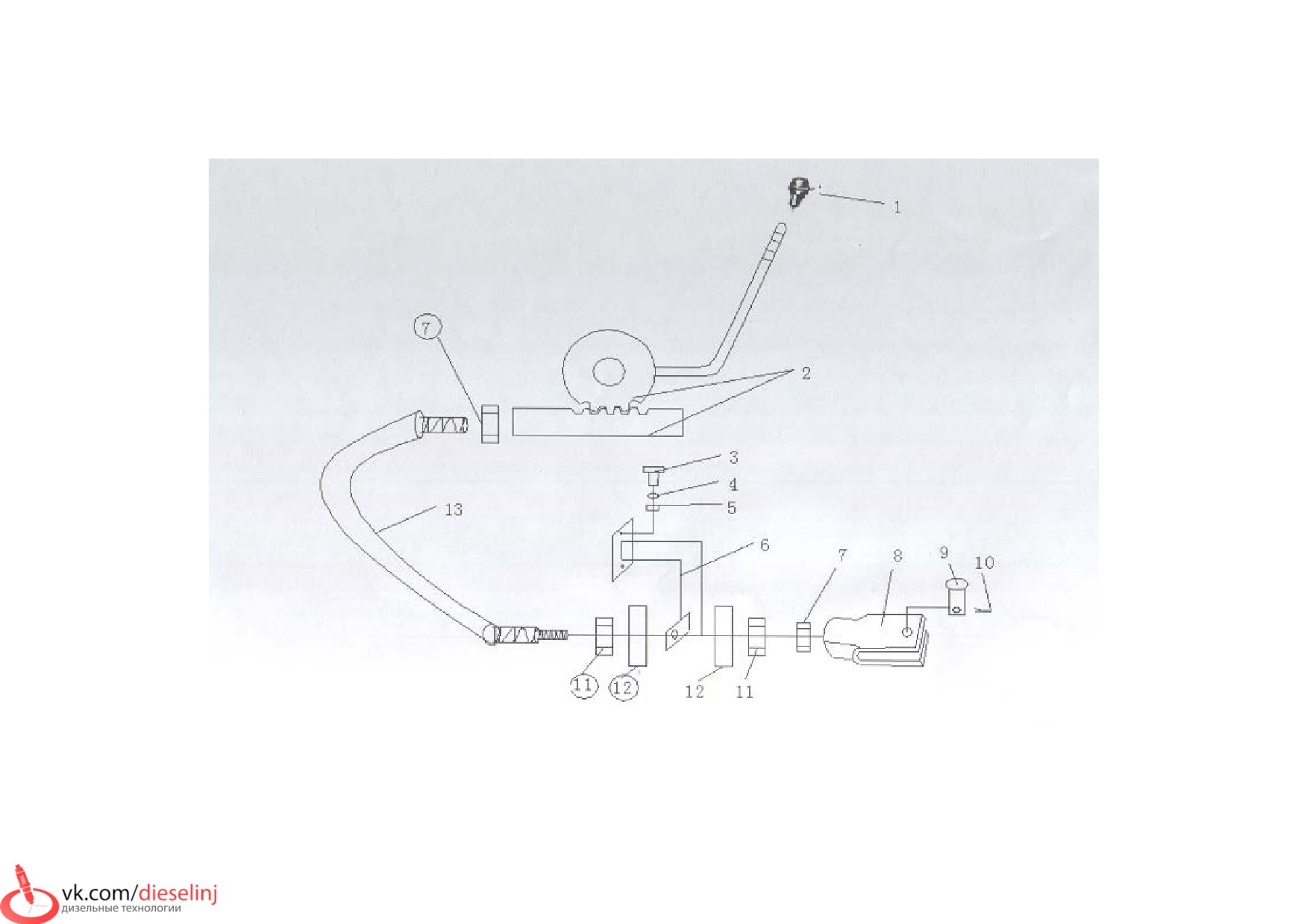

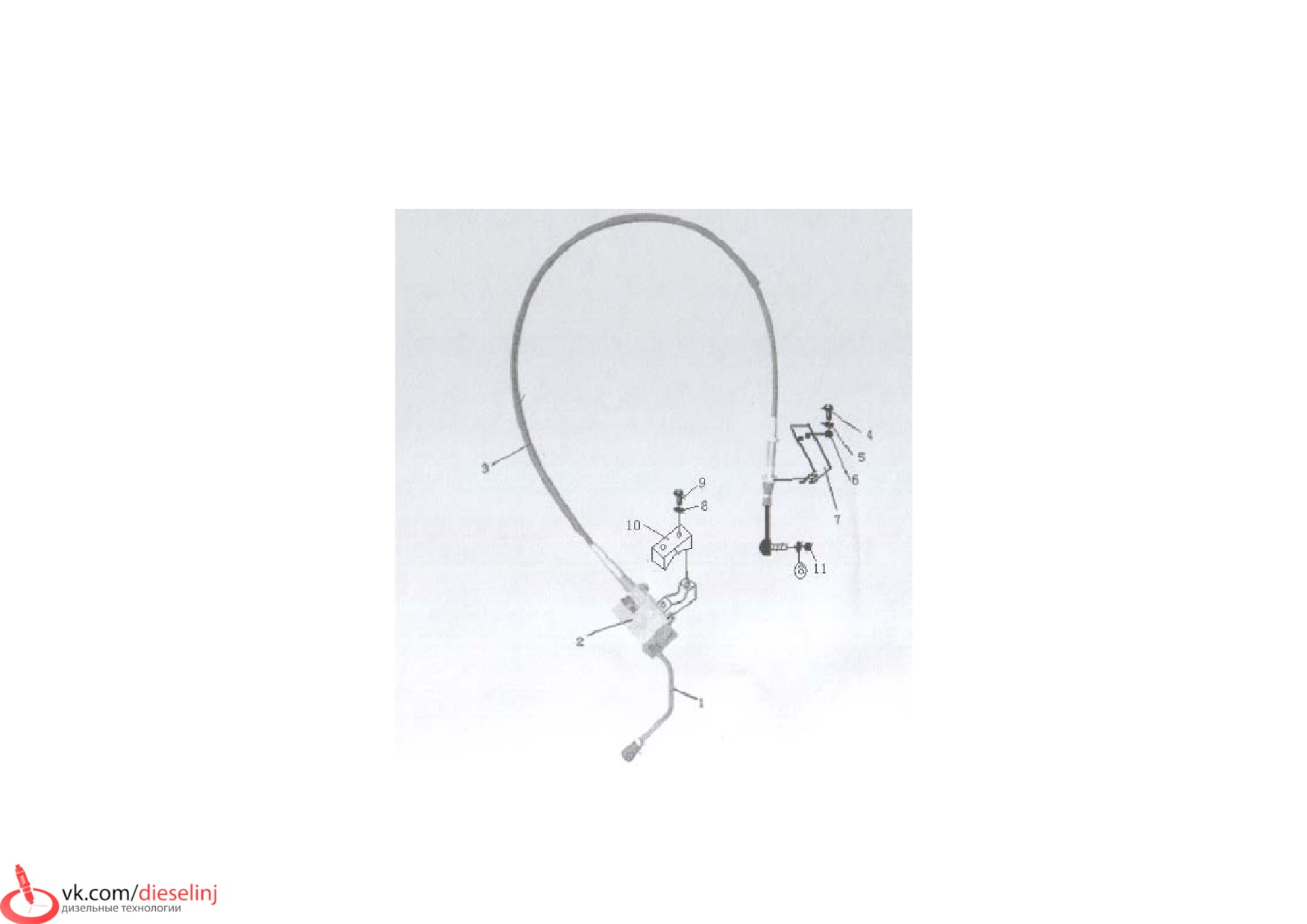

Рис. 25 Установка трансмиссионного контрольного механизма
(63605025)
УСТАНОВКА ТРАНСМИССИОННОГО КОНТРОЛЬНОГО МЕХАНИЗМА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Рычаг управления скорости
W0104307001
ZL30F. 7-1
1
2
Оборудование управления скорости
W0104307012
ZL30F. 7-12
1
3
Рабочий мягкий вал
W0105307003
307003
1
4
Болт М6Х20
B0100006020
GB5781-86
2
5
Пружинная шайба 6
B0200106003
GB93-87
2
6
Шайба 6
B0200206003
GB95-85
2
7
Установленный держатель
W0105307007
307007
1
8
Болт М8Х60
B0100008060
GB5781-86
2
9
Пружинная шайба 8
B0200108003
GB93-87
2
10
Зажимное приспособление
W63605025010
1
11
Гайка М8
B0300108001
1
Рис. 26 УСТАНОВКА РЫЧАГА УПРАВЛЕНИЯ СКОРОСТИ (63605026)
УСТАНОВКА РЫЧАГА УПРАВЛЕНИЯ СКОРОСТИ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Ручной рычаг
W0105308008
1
2
Установка стержня управления
W0105309101
ZL30F. 9. 1-1
1
низкой/высокой скорости
3
Болт М12Х30
B0100012030
GB5783-86
1
4
Пружинная шайба 12
B0200112003
GB93-87
1
5
Стопорная шайба 12
B0200212003
GB95-85
1
6
Кронштейн (держатель)
Z0105309006
309006
1
7
Гайка М10
B0300110010
GB6170-86
1
8
Соединитель вилочного типа
Z0105506610
506610
1
9
Шплинтовой вал 12Х45
B1201012045
Gb882-86
1
10
Штифт 4Х32
B1201004032
GB91-86
1
11
Гайка М16
B0300116010
GB6170-86
2
12
Шайба 16
B0200116003
GB93-76
2
13
Рабочий гибкий вал
Z0105506618
506618-624A
1

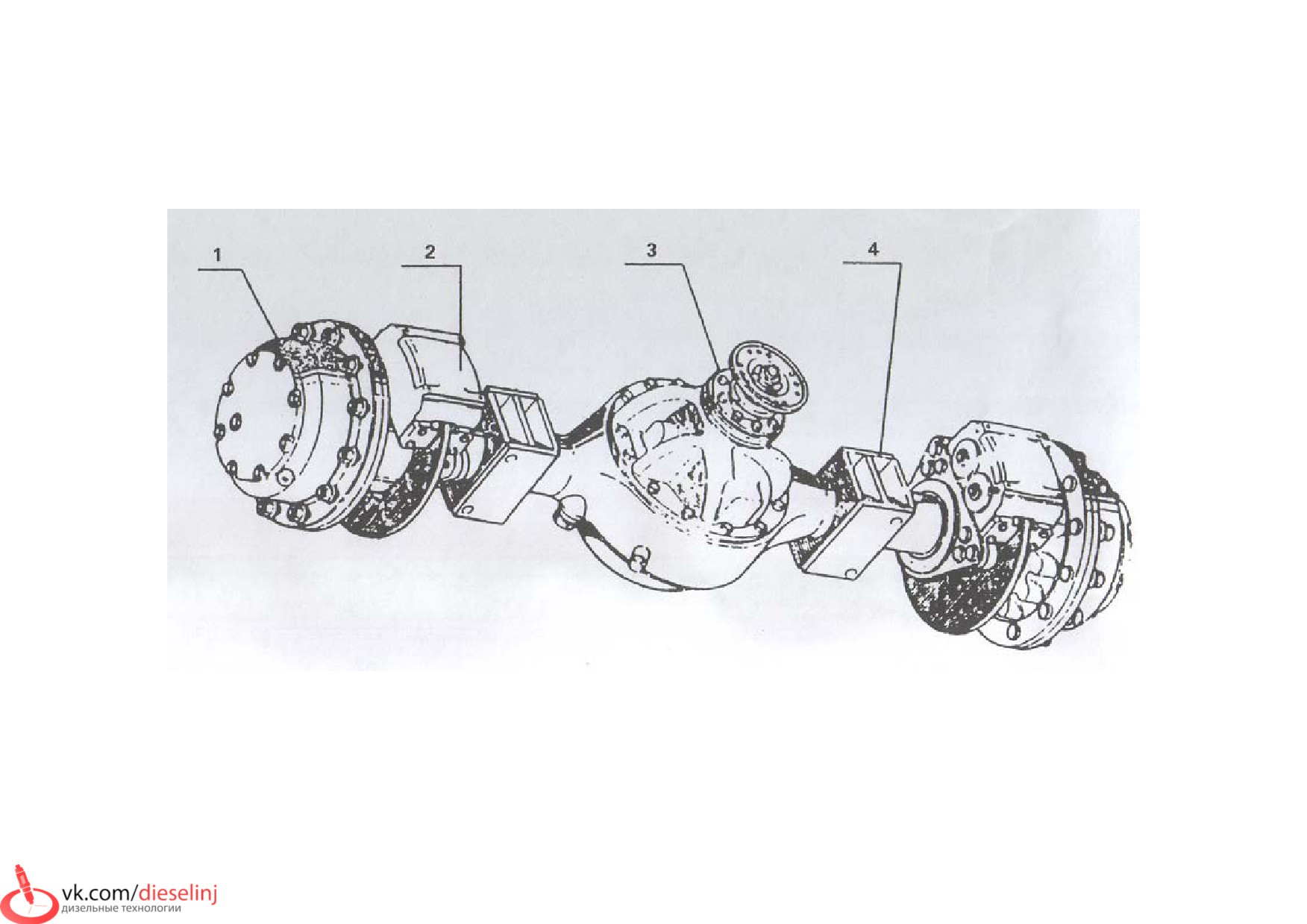

Рис. 27 УСТАНОВКА ВЕДУЩЕЙ ОСИ (63605027)
УСТАНОВКА ВЕДУЩЕЙ ОСИ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Установка планетарного редуктора
Z0104304200
304200
2
2
Установка тормоза
Z0104308300
308300
2
3
Установка главного редуктора
Z0104304300
304300
1
4
Установка картера ведущего моста
Z0104304400
304400
1
Рис. 28 УСТАНОВКА ПЛАНЕТАРНОГО РЕДУКТОРА (63605028)
УСТАНОВКА ПЛАНЕТАРНОГО РЕДУКТОРА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Установка планетарного редуктора
Z0104304200
1
2
Ступица колеса
Z0104304202
1
3
Подшипник 2007124
B0702007124
GB297-84
1
4
Подшипник 2007126
B0702007126
GB298-84
1
5
Каркас сальника FB150Х180Х15
B0901508015
GB9877. 1-88
2
6
Упорное кольцо
Z0104304201
1
7
Внешняя установка механизма
Z0104304203
1
8
Конус
Z0104304204
1
9
Гайка М85Х2
Z0104304207
2
10
Шайба 85
B0200185003
GB858-86
1
11
«0» кольцевой уплотнитель
Z0104304206
1
12
Планетарный каньер
Z0104304205
1
13
Гайка М20Х1,5
B0300120015
GB6171-86
24
14
Шайба 24
B0200124003
JB982-77
1
15
Заглушка М12Х1,25
Z0104304208
1
16
Крышка
Z0104304209
1
17
Прокладка (распорка)
Z0104304212
3
18
Устройство позиционирования
Z0104304213
1
19
Шайба Ø12
Z0104304210
1
20
Болт М10Х1,25Х20
B0101210020
GB5786-86
1
21
Болт М10Х1,25Х20
B0101210020
GB5786-86
5
22
Шайба 12
B0200112003
GB93-87
5
23
Планетарный вал
Z0104304214
3
24
Планетарная передача (зубчатая передача)
Z0104304211
3
УСТАНОВКА КОНЕЧНОЙ ПЕРЕДАЧИ
Серийный
Название деталей
№ детали
Код
Количество
номер
25
Солнечное зубчатое колесо
Z0104304215
1
26
Упорное кольцо 50
B0400105002
GB894. 1-86
1
27
Ось колеса М20Х1,5
Z0104304218
12
28
Гайка колеса М20
Z0104304216
12
29
Осевой вал
Z0104304219
1
30
Установочный штифт
Z0104304217
4
31
Игла ø6Х30
Z0104304220
126
32
Прокладка (сальник)
Z0104304221
1

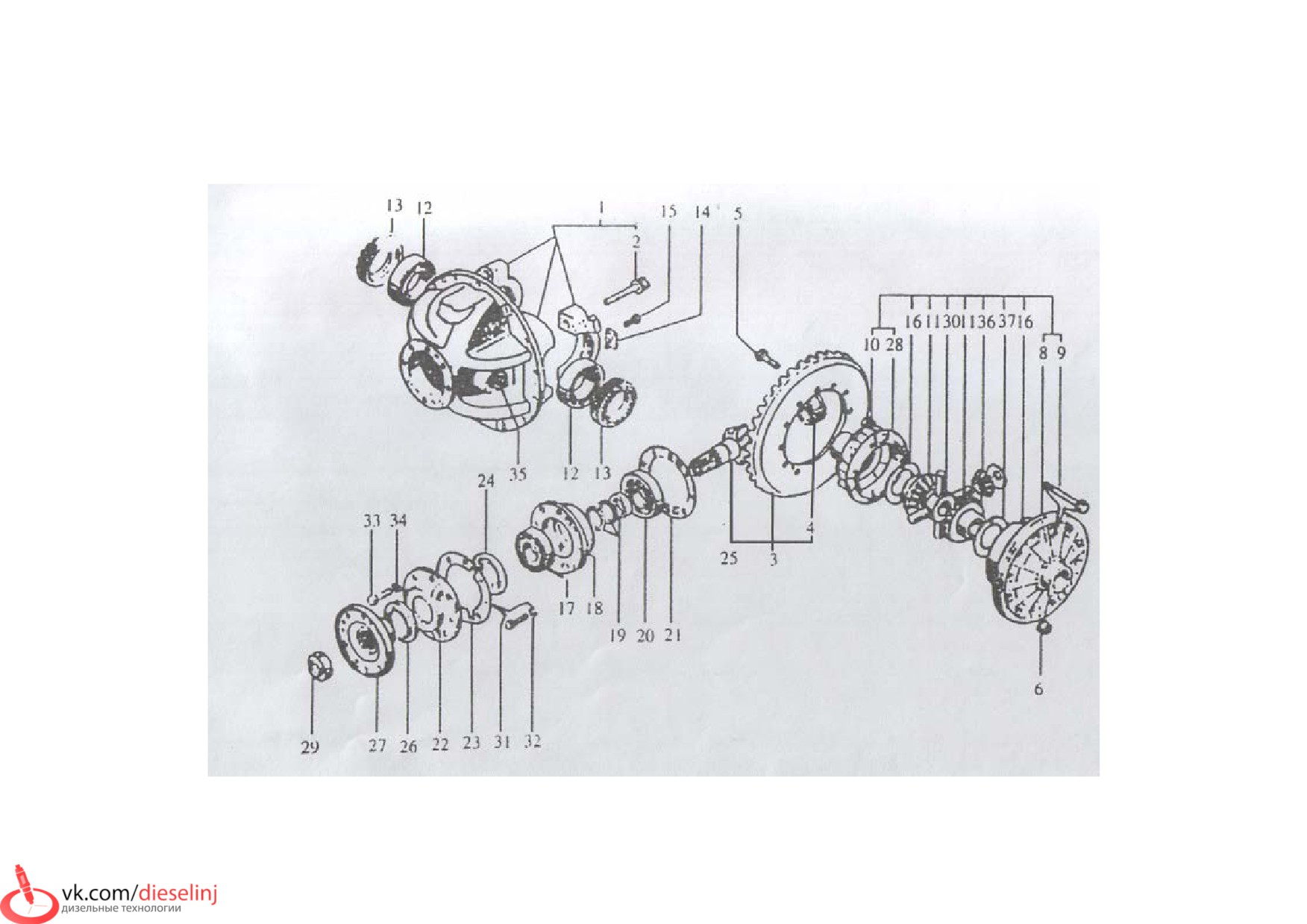

Рис. 29 УСТАНОВКА ГЛАВНОГО РЕДУКТОРА (63605029)
УСТАНОВКА ГЛАВНОГО РЕДУКТОРА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Сепаратор подшипника качения
Z0104304301
2
2
Болт М22Х2,5Х99
Z0104304304
4
3
Ведущая коническая зубчатая передача
Z0104304306
1
4
Подшипник 542607
Z0104304305
1
5
Болт
Z0104304308
12
6
Гайка М14Х1,5
B0300114015
GB6187-86
12
7
Дифференциальная установка
Z0104304300
1
8
Дифференциальный каркас
Z0104304307
1
9
Фланцевый болт
Z0104304309
8
10
Гайка М14Х1,5
B0300114015
GB6187-86
8
11
Зубчатая передача осевого вала
Z0104304302
2
12
Подшипник 76,2Х127Х30,162
B0704268700
42687/42620
2
13
Регулировочная гайка
Z0104304303
2
14
Замыкающая пластина
Z01043004311
1
15
Болт М10Х20
B0100010020
GB32-76
2
16
Зубчатая шайба
Z0104304310
2
17
Сепаратор подшипника качения
Z0104304314
1
18
Подшипник 7310
B0707310000
GB297-84
1
19
Прокладка (распорка)
Z0104304312
1
20
Подшипник 53,975Х130,175Х36,512
B0705413036
KHM911242
1
KHM911210
21
Регулировочная шайба
Z0104304313
8
22
Крышка
Z0104304315
1
23
Прокладка (сальник)
Z0104304316
1
УСТАНОВКА ГЛАВНОГО РЕДУКТОРА
Серийный
Название деталей
№ детали
Код
Количество
номер
24
Кольцевой уплотнитель FB65Х90Х10
B09006509010
GB9877. 1-88
1
25
Спираль конусной зубчатой передачи
Z0104304317
1
26
Пылезащитная крышка
Z0104304320
1
27
Фланец
Z0104304318
1
28
Дифференциальный каркас
Z0104304319
1
29
Стопорная гайка (контргайка)
Z0104304321
1
30
Карданный вал
Z0104304323
1
31
Болт М12Х1,5Х45/28
Z0104304322
1
32
Шайба 12
B0200112003
GB93-87
1
33
Болт М14Х1,5Х45/32
Z0104304324
7
34
Шайба 14
B0200114003
GB93-87
7
35
Болт
Z0104304325
1
36
Планетарная (зубчатая) передача
Z0104304327
4
37
Шайба планетарной передачи
Z0104304326
4

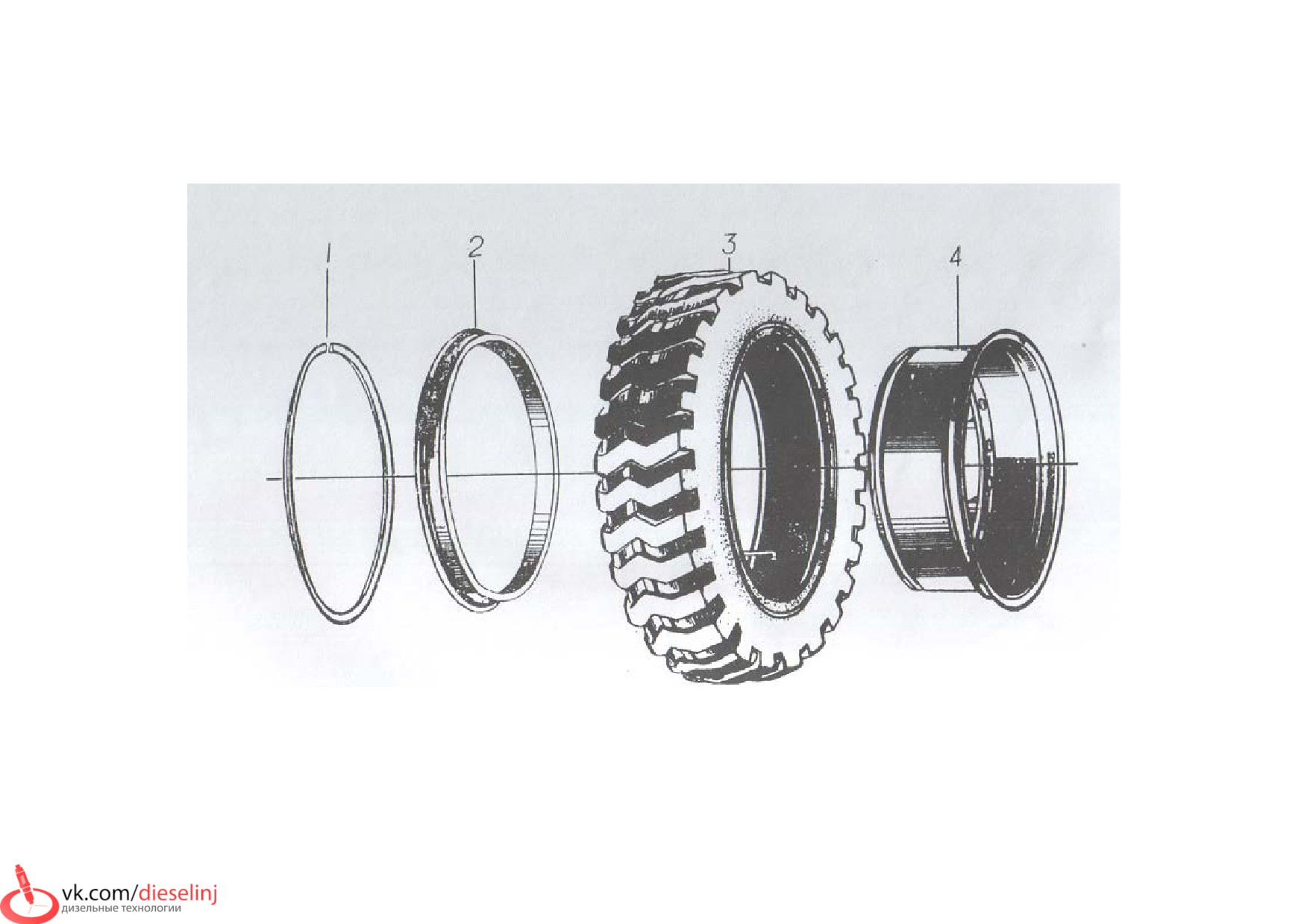

Рис. 30 УСТАНОВКА БАНДАЖА (63605030)
УСТАНОВКА БАНДАЖА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Замковое кольцо
Z0104304801
4
2
Внешнее упорное кольцо
Z0104304802
4
3
Шина 17,5-25
W0104304803
4
4
Бандаж 1800/1, 5-5
Z0104304804
GB2883-81
4

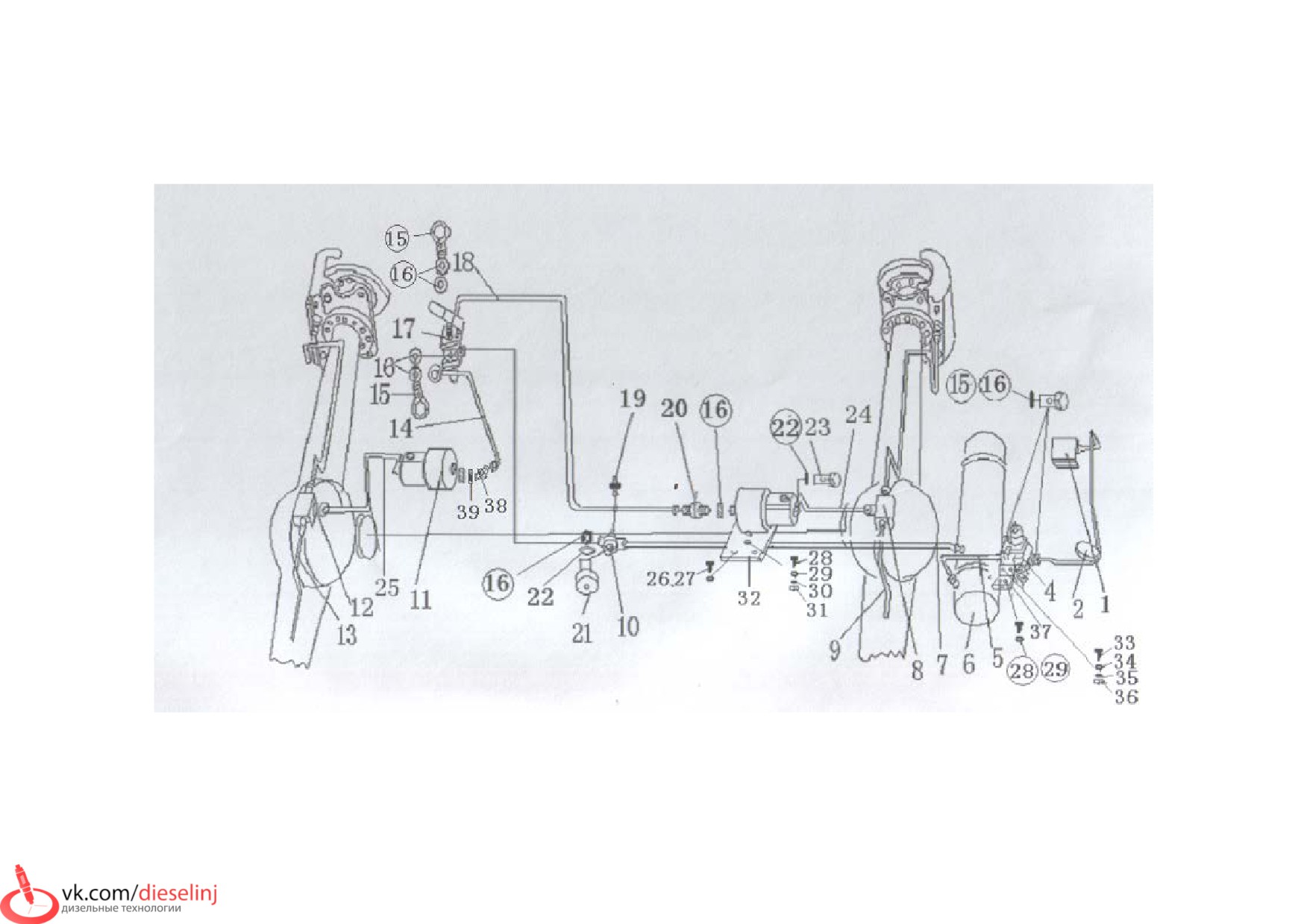

Рис. 31 УСТАНОВКА ТОРМОЗНОЙ СИСТЕМЫ МАШИНЫ В ЦЕЛОМ
(63605031)
УСТАНОВКА ТОРМОЗНОЙ СИСТЕМЫ МАШИНЫ В ЦЕЛОМ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Соединение воздухоочистителя
Z0104322001
ZL30F. 22-1
1
2
Воздушная выходная труба компрессора
W0104322101
ZL30F. 22. 1-1
1
А13-600 (0°А+0° Q)
4
Разгрузочный клапан
Z0104311002
SH380A-3511002
1
5
Воздушная входная труба для
W0104322201
ZL30F. 22. 2-1
1
аккумуляторного бака
6
Воздушный аккумуляторный бак (бак-
63605034
ZL30F. 22. 3-1
1
накопитель)
7
Шланг для тормоза А13-2800 (0°А+0° Q)
W0104322518
ZL30F. 22.5-18
1
8
3-путевое соединение для передней и
Z0104322801
ZL30F. 22. 8-1
1
задней оси
9
Масляная труба заднего тормоза
W0104322701
ZL30F. 22. 7-1
2
10
4- путевое соединение
Z0104322010
1
11
Усилитель
63605033
ZL30F. 20
2
12
3-путевой соединитель для передней и
W0104322801
ZL30F. 22.8-1
1
задней оси
13
Масляная труба переднего тормоза
W01043227010
ZL30F. 22. 7-10
2
14
Шланг для тормоза А13-1000 (0°А+0° Q)
W0104322618
ZL30F. 22. 6-18
1
15
Полый болт М22Х1,5Х35
B0100522035
322015
2
16
Ф 22 комбинаторная шайба
B1600012200
322016
6
17
Тормозной клапан контроля воздуха
W0104304901
XM60C
1
18
Шланг для тормоза А 13 - 1400 (0°А+0° Q)
W0104322619
ZL30F. 22. 6-18
1
УСТАНОВКА ТОРМОЗНОЙ СИСТЕМЫ МАШИНЫ В ЦЕЛОМ
Серийный
Название деталей
№ детали
Код
Количество
номер
19
Соединитель трубы сжатого воздуха
Z01043060019
1
20
Соединитель
Z0105322021
322021
2
21
Соединитель сирены
Z0105322022
322022
1
22
Ф 12 комбинационная шайба
B1600011200
5
23
Полый болт М12Х1,5Х30
B0100512030
2
24
Стальная труба I
W01053220240
322024
1
25
Стальная труба II
W01053220250
3220250
1
26
Болт М12Х30
B0100012030
GB5783-86
2
27
Шайба 12
B0200112003
GB93-87
2
28
Болт М10Х30
B0100010030
GB5783-86
4
29
Шайба 10
B0200210003
GB91-87
4
30
Шайба 10
B0200110003
GB93-87
4
31
Гайка М10
B0300110000
GB173-86
2
32
Фиксатор усилителя
W63605031032
1
33
Болт М8Х 90
B0100008090
GB5783-86
2
34
Шайба 8
B0200208003
GB91-87
10
35
Шайба 8
B0200108003
GB93-87
2
36
Гайка М8
B0300108000
GB6173-86
2
37
Зажимное приспособление разгрузочного
W63605031037
1
клапана
38
Соединитель
W63605031038
1
39
Гайка
W63605031039
1

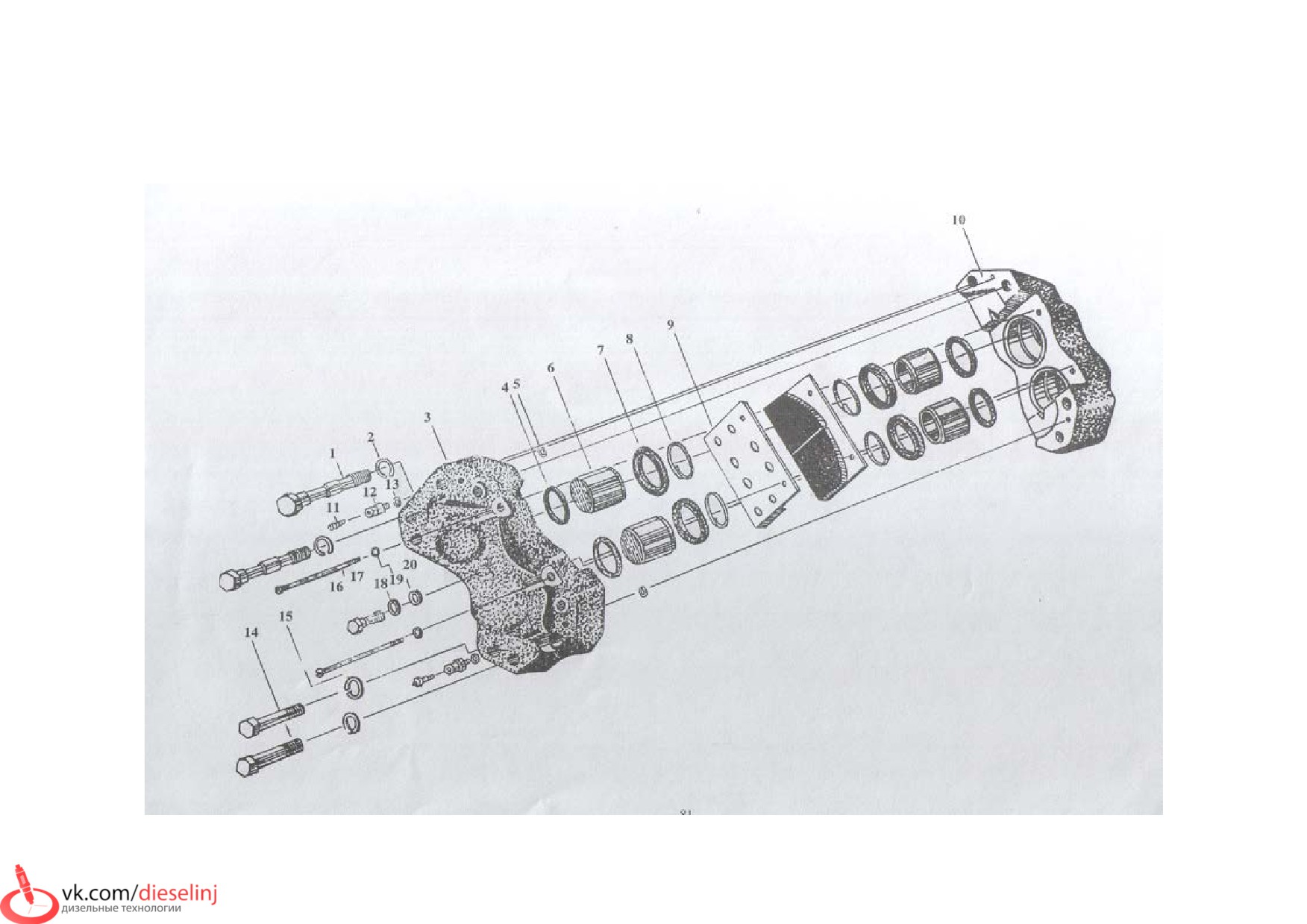

Рис. 32 УСТАНОВКА РЫЧАЖНЫХ РУЧНЫХ НОЖНИЦ (63605032)
УСТАНОВКА РЫЧАЖНЫХ РУЧНЫХ НОЖНИЦ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Болт М22
Z0104508121
508121
4
2
Шайба 22
B0200122003
GB93-87
4
3
Внутренние рычажные ножницы
Z0104508105
508105-106
1
4
Прямоугольная прокладка
Z0104508112
508112
4
5
«0» кольцо 20Х2,4
B0600124020
GB1235-76
2
6
Поршень
Z0104508113
508113
4
7
Пылезащитное кольцо
Z0104508110
508110
4
8
Упорное кольцо
Z0104508111
508111
4
9
Тормозной башмак
Z0104508107
508107-108
2
10
Внешние рычажные ножницы
Z0104508109
508109-109
1
11
Воздуховыпускной клапан
Z0104508103
508103
2
12
Соединитель
Z0104508104
508104
2
13
Шайба
Z0104508124
508124
2
14
Болт М20Х1,5Х56
Z0104508120
508120
4
15
Шайба 20
B0200120003
GB93-87
4
16
Штифт
Z0104508114
508114
2
17
Соединительная труба
Z0104508101
508101
1
18
Шайба
Z0104508115
508115
1
19
Шайба 10
B0200110003
GB93-87
2
20
Шайба
Z0104508102
508102
8

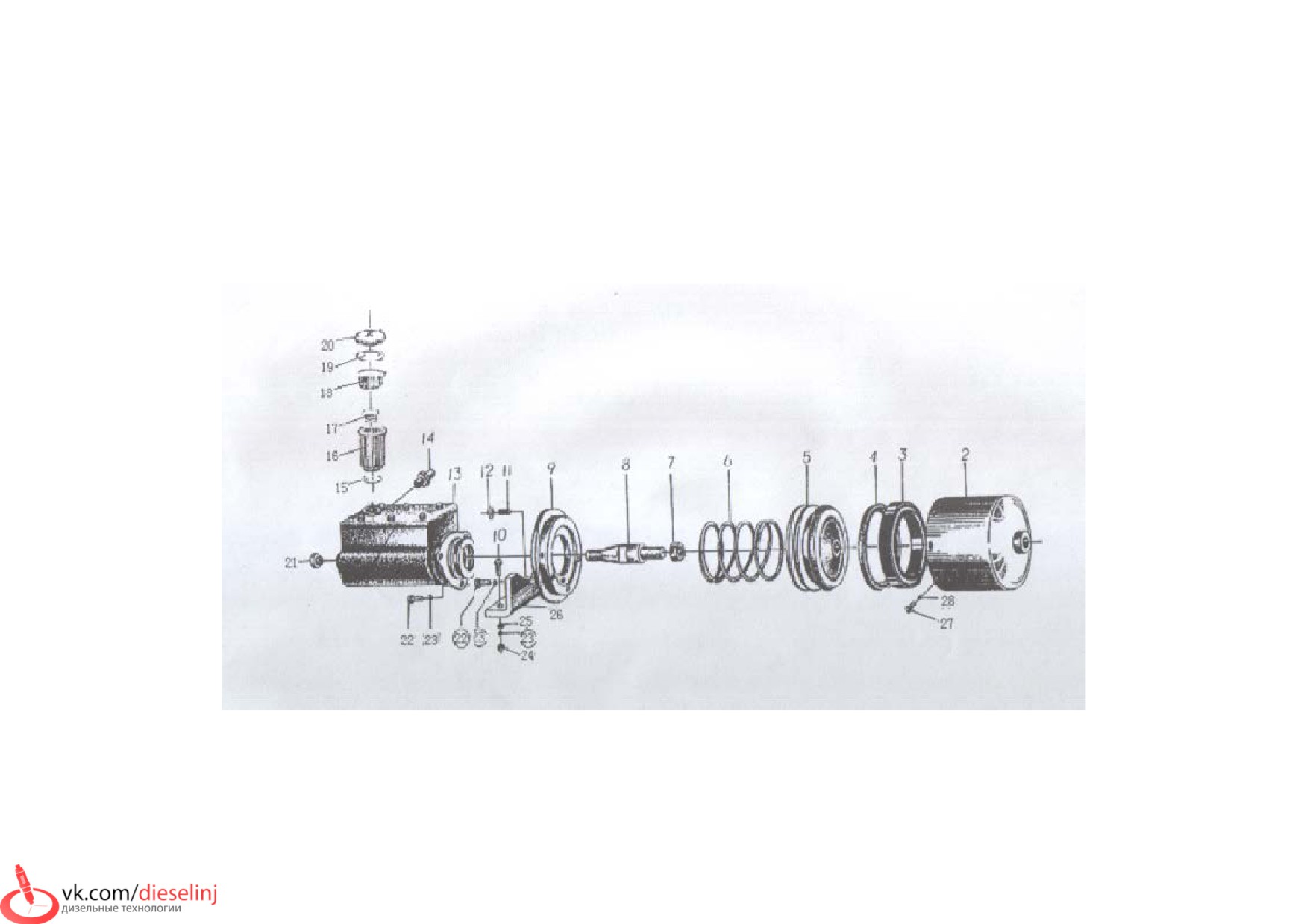

Рис. 33 УСТАНОВКА УСИЛИТЕЛЯ (ретранслятора) (63605033)
УСТАНОВКА УСИЛИТЕЛЯ (ретранслятора)
Серийный
Название деталей
№ детали
Код
Количество
номер
2
Дополнительный цилиндр
W0104306101
1
3
«Yx» уплотнительное кольцо D150
W0104306102
1
4
Уплотнительное кольцо
W0104306103
1
5
Поршень
W0104306104
1
6
Пружина
W0104306105
1
7
Гайка М12Х1,5
B0300112015
GB6173-86
1
8
Стержень
W0104306106
1
9
Торцевая крышка
W0104306107
1
10
Болт М10Х25
B0100010025
GB5783-86
4
11
Стальной провод
W0104306108
2
12
Упорное кольцо 12
B0400101202
GB893.2-86
1
13
Тормоз центрального насоса
W0104306109
1
14
Соединитель усилителя
W0104305010
SH-141-3505010
2
15
«0» кольцевое уплотнение Ф40Х3,1
B0600131040
GB1235-76
1
16
Масленка
W0105508319
508319-321
1
17
Крышка корпуса
W0105508320
508320
1
18
Масляный фильтр
W0105508317
508317-318
1
19
Прямоугольное кольцевое уплотнение
W0105508316
508316
1
20
Крышка масленки
W0105508315
508315
1
21
Заглушка масленки усилителя
W0104310019
ZL10D.10-19
2
22
Болт М10Х30
B0100010030
GB5783-86
3
УСТАНОВКА РЫЧАЖНЫХ РУЧНЫХ НОЖНИЦ
Серийный
Название деталей
№ детали
Код
Количество
номер
23
Стопорная шайба 10
B0200110003
GB93-87
7
24
Гайка М10
B0300110001
GB6170-86
2
25
Стопорная шайба 10
B0200410003
GB97. 1-85
2
26
Заглушка
W0104306113
1
27
Болт М8Х16
B0100008016
GB5783-86
6
28
Стопорная шайба 8
B0200208003
GB95-85
6

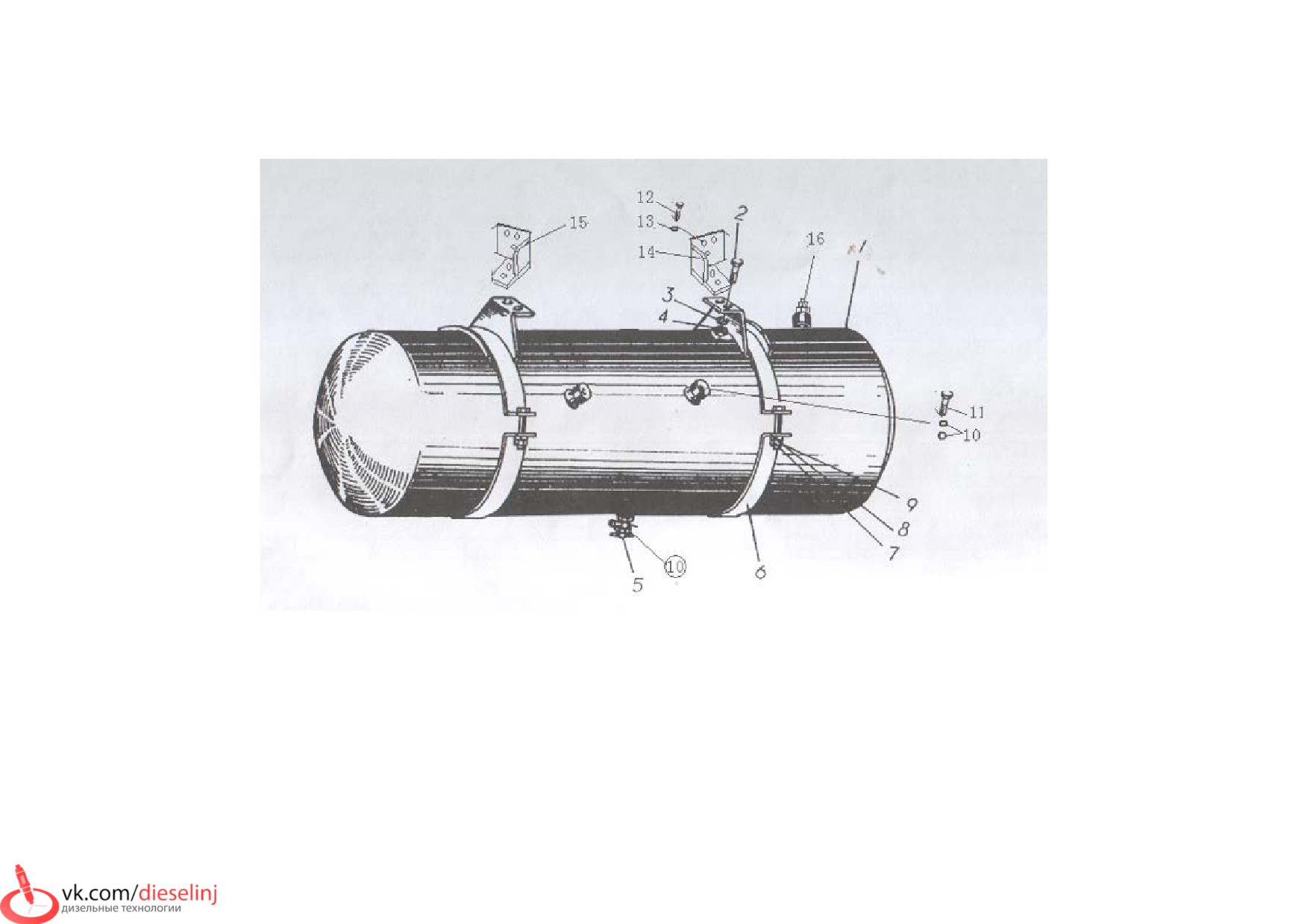

Рис. 34 УСТАНОВКА ВОЗДУШНОГО БАКА НАКОПИТЕЛЯ (АККУМУЛЯТОРНОГО БАКА) (63605034)
УСТАНОВКА ВОЗДУШНОГО БАКА НАКОПИТЕЛЯ (АККУМУЛЯТОРНОГО БАКА)
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Воздушный бак-накопитель
Z0104322301
ZL30F. 22. 3-1
1
2
Болт М12Х30
B0100012030
GB5781-86
4
3
Стопорная шайба 12
B0200112003
GB93-87
4
4
Гайка М12
B0300112001
GB170-86
4
5
Выпускной клапан воды
W0104360044
STEYR79100360044-
1
010
6
Каркас
Z0104322401
ZL30F. 22. 4-1
2
7
Болт М10Х80
B0100010080
GB5780-86
2
8
Гайка М10
B0300110001
GB6170-86
2
9
Стопорная шайба 10
B0200110003
GB93-87
2
10
Ф 22 комбинационная шайба
B1600012200
5
11
Полость М22Х1,5Х48
B0100522048
2
12
Болт М10Х30
B0100010030
GB5781-86
6
13
Стопорная шайба 10
B0200110003
GB93-87
6
14
Правый держатель
W63605034014
1
15
Левый держатель
W63605034015
1
16
Клапан
W63605034016
1

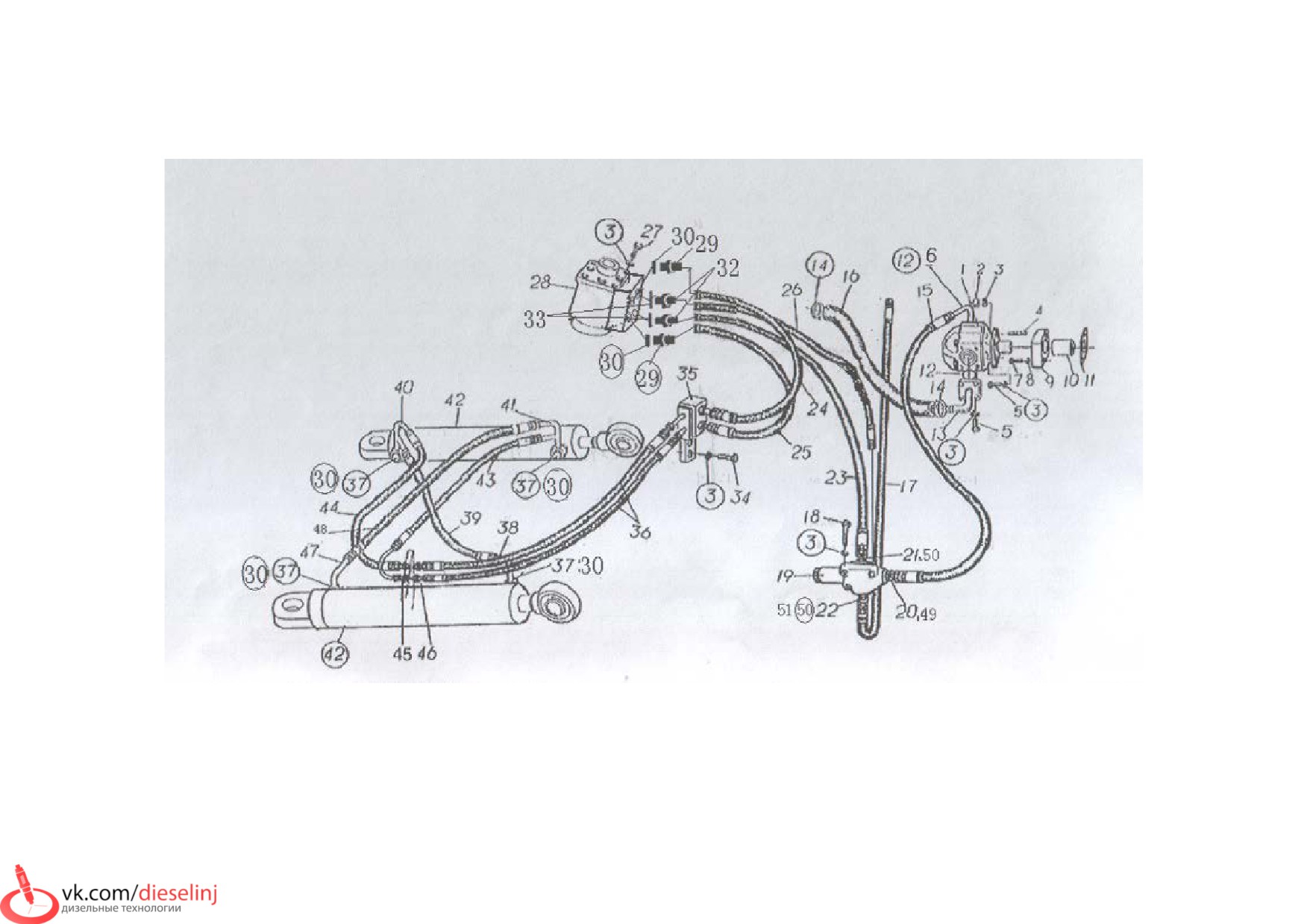

Рис. 35 УСТАНОВКА ПРИВОДНОЙ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (63605035)
УСТАНОВКА ПРИВОДНОЙ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
Серийн
Название деталей
№ детали
Код
Количество
ый
номер
1
Зубчатый насос
W0104306401
CBN-E550
1
2
Гайка М10
B0300110001
GB6170-86
4
3
Стопорная шайба 10
B0200110003
GB93-87
23
4
Болт М10Х 70
B0100010070
GB901-86
2
5
Болт М10Х35
B0100010035
GB5781-86
10
6
Выходной масляный соединитель рабочего насоса
Z0104318101
ZL30F. 18. 1-1
1
7
Винт М8Х20
B1000108020
GB70-85
6
8
Стопорная шайба 8
B0200108003
GB93-87
6
9
Соединение
Z0104317011
ZL30F. 17-11
1
10
Соединительная втулка для зубчатого насоса
Z0104317008
ZL30F. 17-8
1
11
Прокладка
Z0104317009
ZL30F. 17-9
1
12
«0» кольцо 47,5Х3,55
B0600135047
GB3452. 1-82
2
13
Всасывающее соединение насоса
Z0104318002
ZL30F. 18-2
1
14
Зажим d60
B1601060000
ZBJ15001-87
2
15
Установка шланга высокого давления 16/16 II - 880 (0°
Z0105318310
ZL30F. 18.31
1
Х 90 °)
16
Резисторный шланг низкого давления масла Ф30Х750
Z0105318001
ZL30F. 18-1
1
17
Резисторный шланг низкого давления масла Ф19Х1000
Z0105318005
ZL30F. 18-5
1
18
Болт М10Х65
B0100010065
GB5780-86
3
19
Одинарный стабильный клапан погружения
63605038
ZL30F. 18-10
1
20
Входное соединение одинарного клапана
Z0104318003
ZL30F. 18-3
1
М27Х1,5/М22Х1,5
УСТАНОВКА ПРИВОДНОЙ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
Серийный
Название деталей
№ детали
Код
Количество
номер
21
Выходное соединение одинарного
Z0104318004
ZL30F. 18-4
1
стабильного клапана М24 Х 1,5/ М22Х1,5
22
Полый болт М24Х1,5Х45
Z0104318007
ZL30F. 18-7
1
23
Установка шланга высокого давления 16/16
Z0105318300
ZL30F. 18. 3
1
II-1480 (0°Х 90°)
24
Выходная труба для левой настройки 16/16
Z0105318901
ZL30F. 18. 9-1
1
II - 1320 (90°Х 90°)
25
Выходная труба для левой настройки 16/16
Z0105318901
ZL30F, 18, 9-1
1
II - 1250 (90°Х 90°)
26
Резисторная трубка для низкого давления
Z0105318005
ZL30F. 18-5
1
масла 16/16 II - 1350 (0°Х 90°)
27
Болт М10 Х 30
Z0100010030
GB5781-86
4
28
Рулевой привод
63605037
BZZ1-400
1
29
Левое/правое настраивающее выходное
Z0104318120
ZL30F. 18. 15
2
соединение для рулевого привода
М18Х1,5/М22Х1,5
30
Ф 18 соединительная шайба
B1600011800
2
32
Входное/возвратное соединение для
Z0104318130
ZL30F. 18. 13
2
рулевого привода М20Х1,5/ М22Х1,5
33
Ф 20 комбинационная шайба
B160001200
2
34
Болт М10 Х20
B0100010020
GB5781-86
1
35
Левое/правое выходное соединение на
Z0104318101
ZL30F. 18. 10-1
1
задний каркас
36
Установка шланга высокого давления 16/16
Z0105318320
ZL30F. 18. 32
2
II- 960
37
Полый болт М18Х1,5Х45
Z0104318009
ZL30F. 18-9
6
УСТАНОВКА ПРИВОДНОЙ (ПОВОРОТНОЙ) ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
Серийный
Название деталей
№ детали
Код
Количество
номер
38
Заднее соединение левого приводного
Z0104318501
ZL30F. 18. 5-1
1
цилиндра
39
Установка шланга высокого давления
Z0105318330
ZL30F. 18. 33
2
16/16II-600
40
Переднее соединение правого приводного
Z0104318701
ZL30F. 18. 7-1
1
цилиндра
41
Заднее соединение правого приводного
Z0104318401
ZL30F. 18. 4-1
1
цилиндра
42

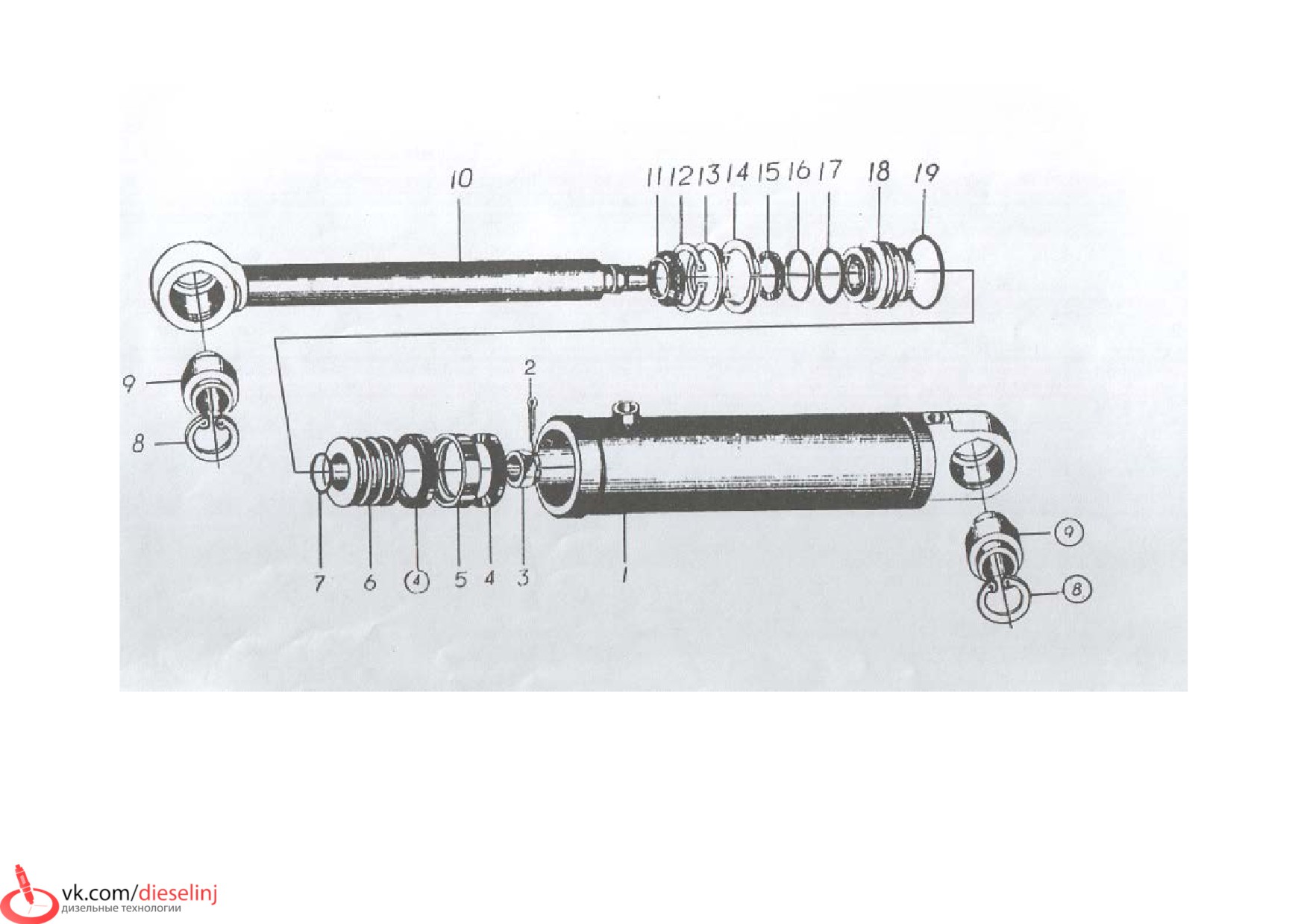

Приводной (рулевой ) цилиндр
63605039
HSG*80-40RE-EG
2
43
Правая настройка (поворот) входной
Z0105318801
ZL30F. 18. 8-1
1
трубы для цилиндра 16/16II-920
44
Установка шланга высокого давления
Z0105318340
ZL30F. 18. 34
1
16/16II-600
45
Соединитель М22 Х 1,5/М22 Х 1,5
Z0104318005
ZL30F. 18-5
2
(длинный)
46
Стопорная гайка
Z0104318006
ZL30F. 18-6
2
47
Переднее соединение левого рулевого
Z0104318601
ZL30F. 18. 6-1
1
цилиндра
48
Шланг высокого давления 16/16II-540
Z0105318048
318048
1
49
Ф 27 комбинационная шайба
B1600012700
1
50
Ф 24 комбинационная шайба
B1600012400
3
51
3-путевой соединитель
Z01043180051
1

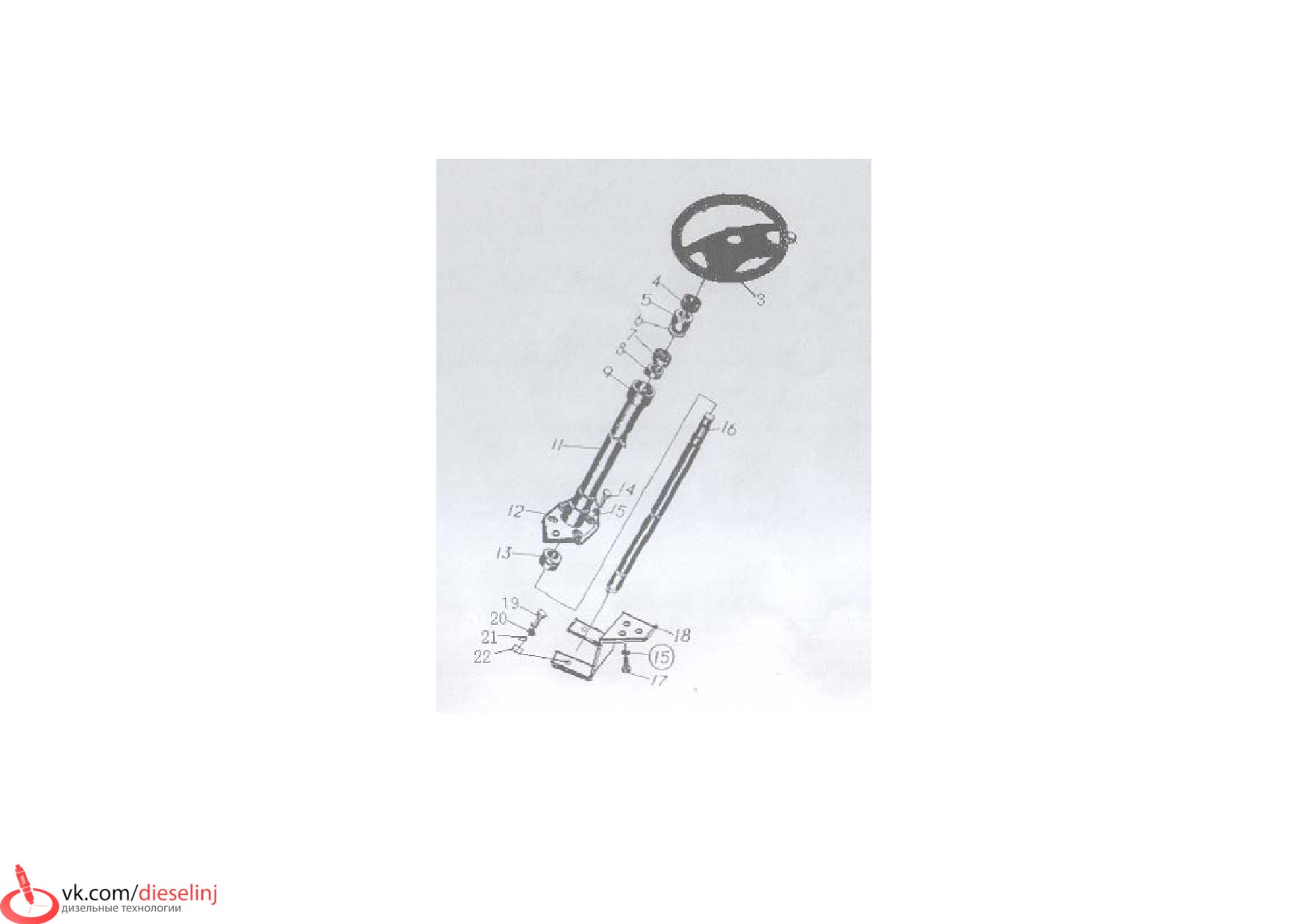

Рис. 36 УСТАНОВКА ПОВОРОТНОГО МЕХАНИЗМА
(63605036)
УСТАНОВКА ПОВОРОТНОГО МЕХАНИЗМА
Серийный
Название деталей
№ детали
Код
Количество
номер
3
Рулевое колесо
W0104306502
1
4
Сменное кольцо для сигнала
W0104307101
ZL50D. 7. 1. 1
1
5
Держательный кронштейн
W0104307108
ZL50D. 7. 1-8
1
6
Уплотнительное кольцо 20
B0400102002
GB8941-86
1
7
Подшипник 1000804
B0701000804
GB276-90
1
8
Регулировочная прокладка
W0104307105
ZL50D. 7. 1-5
1
9
Соединение для рулевой колоны
W0104307106
ZL50D. 7. 1-6
1
11
Рулевая колона
W0104306102
ZL30F. 6. 1-2
1
12
Нижнее соединение для колоны
W0104307102
ZL50D. 7. 1-2
1
13
Рукав (втулка)
W0104307103
ZL50D. 7. 1-3
1
14
Болт М10Х30
B0100010030
GB5781-86
6
15
Прокладка
B0200110003
GB93-87
11
16
Рулевой вал
W0104306102
ZL30F. 6. 1-1
1
17
Болт М10 х 20
B0100010020
GB5781-86
3
18
Фиксирующая пластина для поворотного
W0104306004
ZL30F. 6-4
1
механизма
19
Болт М12Х30
B0100012030
GB5781-86
2
20
Прокладка 12
B0200212003
4
21
Стопорная прокладка 12
B0200112003
GB93-87
2
22
Гайка М12
B0300112001
2

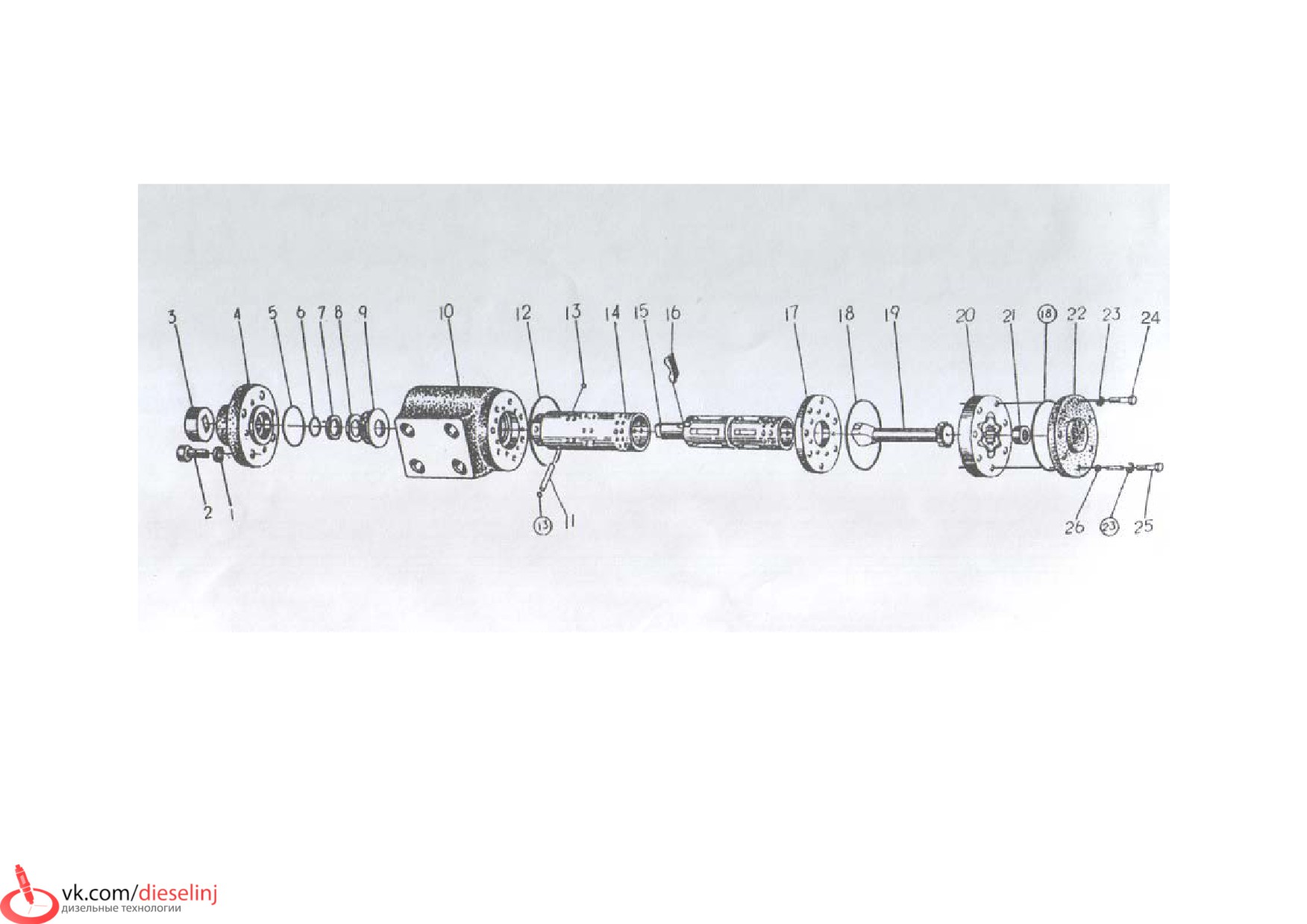

Рис. 37 РУЛЕВОЙ ПРИВОД
(63605037)
РУЛЕВОЙ ПРИВОД
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Стопорная гайка 8
B0200608003
GB859-87
4
2
Винт М8Х20
B1000108020
GB70-85
4
3
Модуль соединительных блоков
Z0104306601
BZZ-1-00
1
4
Передняя крышка
Z0104306602
BZZ-00-01
1
5
«0» кольцевой уплотнитель 50Х3,1
B0600131050
GB1235-76
1
6
Кольцевой уплотнитель 24Х2,4
B0600124024
GB1235-76
1
7
Х - кольцевой уплотнитель
Z0104306603
BZZ-00-166
1
8
Прокладка (сальник)
Z0104306604
1
9
Осевой игловой подшипник 7589104
B0707589104
1
10
Блок клапана
Z0104306605
BZZ-00-10(a)
11
11
Центральный шплинт
Z0104306606
BZZ-00-05
1
12
«0» кольцо 95Х3,1
B0600131095
GB1235-76
2
13
Прокладка
Z0104306607
BZZ-00-06
1
14
Клапанная втулка
Z0104306608
BZZ3-00-09
1
15
Шток клапана
Z0104306609
BZZ3-00-08
6
16
Пружинная подпорка
Z0104306610
BZZ-00-04
1
17
Изолирующая пластина
Z0104306611
BZZ-00-11(a)
2
18
«0» уплотнительное кольцо 96 Х 1,9
B0600119096
BZZ-00-17
1
19
Промежуточный карданный вал
Z0104306612
BZZ-00-07
1
20
Статорный модуль
Z0104306613
BZZ-03-00(a)
1
21
Стопорное устройство
Z0104306614
BZZ-00-14
1
22
Задняя крышка
Z0104306615
BZZ-00-18(a)
7
РУЛЕВОЙ ПРИВОД
Серийный
Название деталей
№ детали
Код
Количество
номер
23
Медная прокладка 10
Z0104306616
BZZ-00-19
6
24
Шестигранный болт с головкой М10Х1Х L
Z0104306617
BZZ-00-18
1
25
Модуль арретирования болта
Z0104306618
B22-02-00
1
26
Стальной ролик Ф 7
B1701007000
GB308-84
1

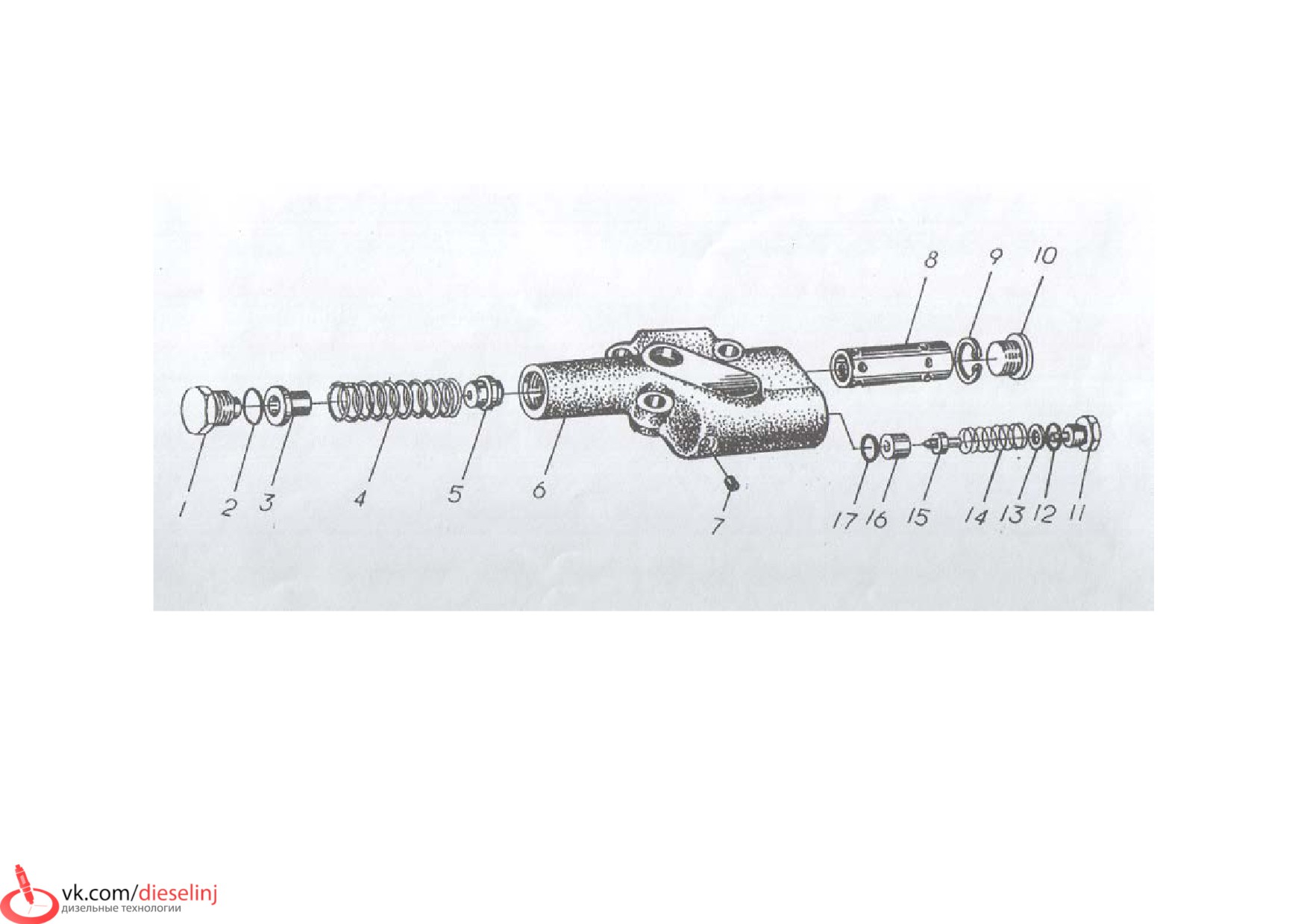

Рис. 38 УСТАНОВКА ЕДИНОГО СТАБИЛЬНОГО ДЕЛИТЕЛЬНОГО КЛАПАНА (63605038)
УСТАНОВКА ЕДИНОГО СТАБИЛЬНОГО ДЕЛИТЕЛЬНОГО КЛАПАНА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Заглушка
W0104306701
1
2
«0» уплотнительное кольцо
W0104306702
1
3
Зубчатая заглушка для направляющей
W0104306703
1
втулки
4
Пружина
W0104306704
1
5
Увлажняющая заглушка
W0104306705
1
6
Корпус клапана
W0104036706
1
7
Заглушка масла
W0104306707
1
8
Цилиндрический золотник
W0104306708
1
9
Стопорная шайба
W0104306709
1
10
Заглушка
W0104606710
1
11
Заглушка для предохранительного клапана
W0104306711
1
12
«0» уплотнительное кольцо
W0104306712
1
13
Прокладка для предохранительного
W0104306713
1
клапана
14
Пружина
W0104306714
1
15
Предохранительный цилиндрический
W0104306715
1
золотник
16
Предохранительный цилиндрический
W0104306716
1
золотник
17
«0» уплотнительное кольцо
W0104306717
1
Рис. 39 УСТАНОВКА РУЛЕВОГО ЦИЛИНДРА (63605039)
УСТАНОВКА РУЛЕВОГО ЦИЛИНДРА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Блок цилиндра
W0104306801
1
2
Шплинт Ф5Х50
B1202005050
GB91-86
1
3
Шестигранная гайка
W0104306802
1
4
Прямоугольное уплотнительное кольцо
W0104316694
CY166-94
1
DF-0080
5
Сменное кольцо
W0104306803
2
6
Поршень
W0104314319
CY143-1997
1
7
«0» уплотнительное кольцо30Х3,1
B0600131030
GB1235-76
1
8
Кнопочное кольцо 62
B0400106202
GB983. 1-86
2
9
Соединительный подшипник GE40ES
W0104306810
GB304. 5-81
2
10
Поршневой шток
W0104312986
CY129-86
1
11
Пылезащитная прокладка LK-45
W0104308010
HSGK-80-10
1
12
Кнопочное кольцо 70
B0400107002
GB894. 1-86
1
13
Прокладка
W0104308009
HSGK-80-09
1
14
Зажим для отверстия
W0104312819
CY128-1997
1
15
«Y» уплотнительное кольцо
W0104324977
Q/ZB249-77
1
16
Скользящее кольцо S45
W0104312719
CY127-1997
1
17
«0» кольцо 55Х3,5
B0600135055
GB1235-76
1
18
Направляющая втулка
W0104308007
HSGK-80/45-07A
1
19
«0» кольцо 80 Х 3,1
B0600131080
GB1235-76
1
Уплотнение
B6360503901
1

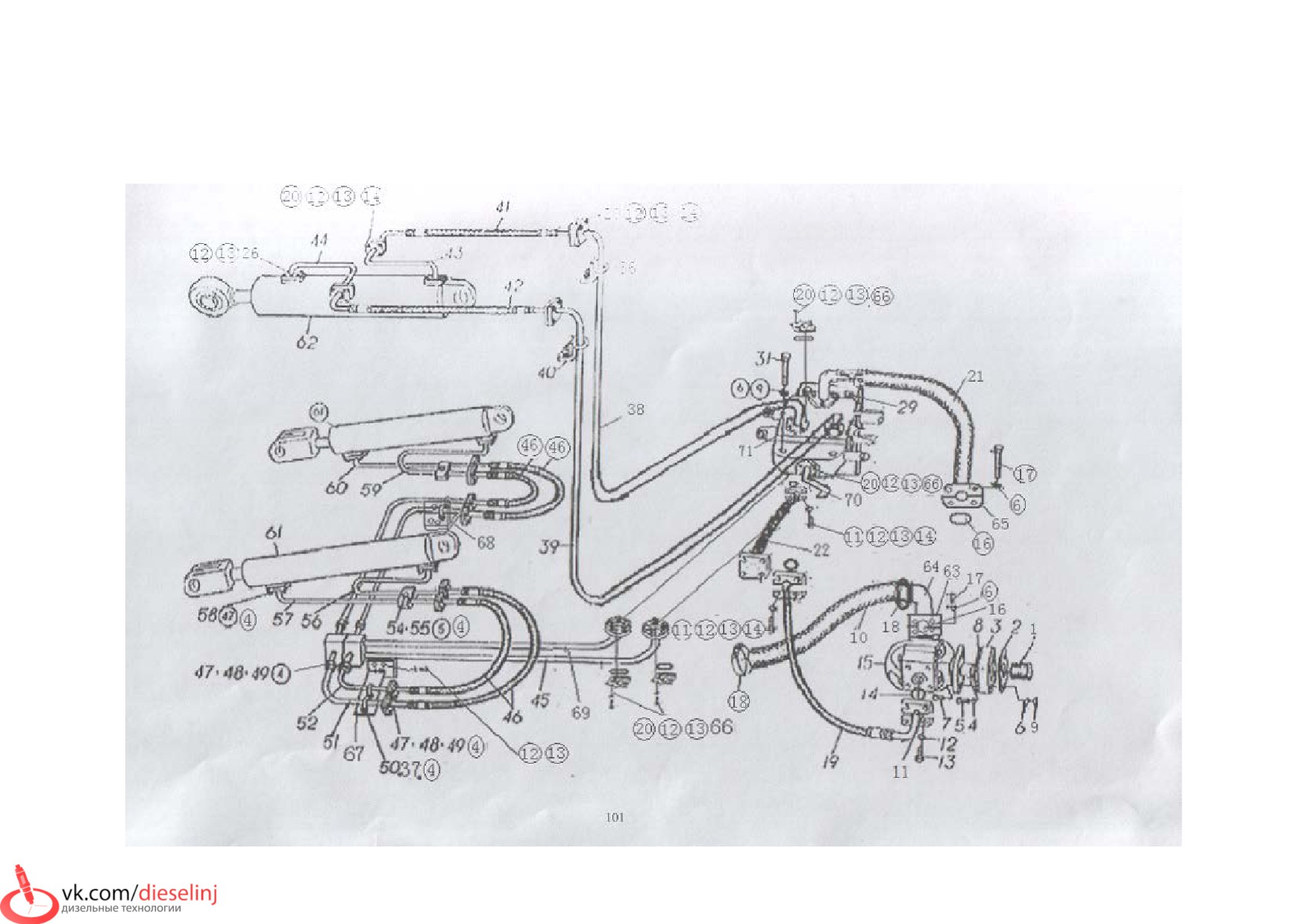

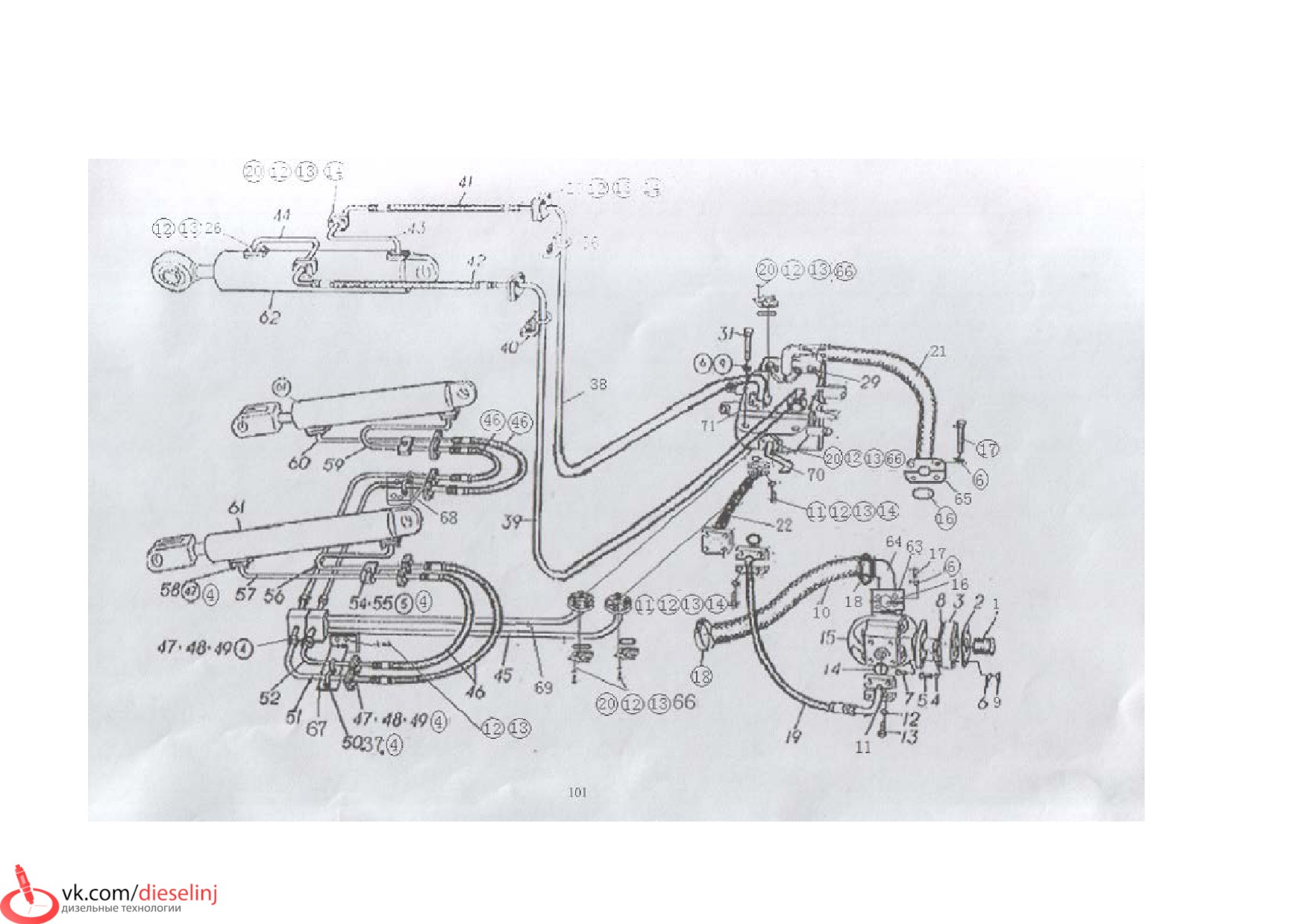

Рис. 40 УСТАНОВКА РАБОЧЕГО МЕХАНИЗМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (63605040)
УСТАНОВКА РАБОЧЕГО МЕХАНИЗМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Соединительная втулка для насоса
W0104319016
ZL30F. 19-16
1
CBG2100
2
Прокладка
Z0104317009
ZL30F. 17-9
1
3
Соединение для насоса CBG2100
W0104319015
ZL30F. 19-15
1
4
Шайба 8
B0200108003
GB93-87
70
5
Винт М8Х25
B1000108025
GB70-85
6
6
Шайба 12
B0200112003
GB93-87
28
7
Болт М50Х55
B0100050055
GB5780-86
4
8
Прокладка
Z0104319014
ZL30F. 19-14
1
9
Гайка М12
B0300112001
GB6170-86
10
10
Всасывающая труба для зубчатого насоса
Z0105319201
ZL30F. 19. 2-1
1
Ф46Х650
11
Пластина давления
Z0104319001
ZL30F. 19-1
4
12
Шайба 10
B0100110003
GB93-87
88
13
Болт М10 Х 30
B0100010030
GB5783-86
80
14
«0» кольцо 36 Х 3.55
B0600135036
GB3452. 1-82
6
15
Зубчатый насос
W0104306901
CBG2100
1
16
«0» кольцо 47.5 Х 3.55
B0600135047
GB3452. 1-82
3
17
Болт М12 Х 55
B0100012035
GB5783-86
6
18
Зажим d70
B1601070000
ZBJ15001-87
4
19
Дренажная труба для насоса F25II- 1420 (0
Z0105319101
ZL30F. 19. 1-1
1
° F Х 60° F)
20
Пластина давления
Z0104319001
ZL30F. 19-3
18
УСТАНОВКА РАБОЧЕГО МЕХАНИЗМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
Серийный
Название деталей
№ детали
Код
Количество
номер
21
Резистентная труба при низком давлении
Z0105319002
ZL30F.19-2
2
масла
22
Труба для пневмораспределителя 25 II-
Z0105306022
306022
1
1230 (0º детали фланца Х 135º деталей
фланца)
26
«0» кольцо 32Х3.55
B0600135032
GB3452.1-82
2
29
Болт М12 Х 30
B0100012030
GB5781-86
4
31
Болт М12 Х 140
Z0104319004
ZL30F.19.19-4
4
36
“V” резьба
Z0104319005
ZL30F.19-5
4
37
Гайка М8
B0300108001
GB6170-86
16
38
Наклонная труба
Z0104319900
ZL30F.19.9
1
39
Труба выгрузки
Z0104319101
ZL30F.19.1
1
40
Установочное уплотнения II
Z0104319013
ZL30F.19-13
2
41
Наклонная труба F25II - 1050 (0º F X 90º F)
Z0105319102
ZL30F.19.1-2
1
42
Труба выгрузки F25II - 1100 (0º F X 90º F)
Z0105319602
ZL30F.19.6-2
1
43
Наклонная муфта
Z0104319150
ZL30F.19.15
1
44
Муфта выгрузки
Z0104319180
ZL30F.19.18
1
45
Соединительная труба для подъема
Z0104319120
ZL30F.19.12
1
46
Труба высокого давления для подъема
Z0105319700
ZL30F.19.7
4
цилиндра F13II-1000 (0º F X 0º F)
47
Нажимная пластина
Z0104319001
ZL30F.19-6
16
48
Болт М8 Х 30
B0100008030
GB5783-86
48
49
«0» кольцо 22 Х 3.55
B0600135022
GB3452.1-82
8
содержание ..
1
2
3 ..
