ФРОНТАЛЬНЫЙ ПОГРУЗЧИК XZ636-1. КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ - часть 1
ФРОНТАЛЬНЫЙ ПОГРУЗЧИК XZ636-1
КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ
ПРЕДИСЛОВИЕ
Этот список запчастей модели XZ636 для погрузчика предназначен в качестве консультационного справочника
для пользователя этой машины, чтобы помочь им заменить запчасти и обслужить погрузчики. Он также поможет
пользователям хорошо разбираться в строении и установке машины. Двигатель имеет свой собственный список деталей,
таким образом, это руководство не содержит список запчастей для двигателя.
Список запчастей снабжен чертежами различных установок, представляя форму запчастей так хорошо, как и их
монтаж. Компоненты, которые не могут разбираться (свариваемые или заклепанные) указаны только по своим номерам
компонентов без совпадения с номерами запчастей.
Структуры и спецификации машины являются предметом их улучшения, значит, в случае заказа запасных деталей,
пользователи называют нам дату производства и номер партии колесного погрузчика.
1. (Рис. 1 Установка радиатора машины (63605001)) -------------------------------------------------------------------------
1
2. (Рис. 2 Установка воздухоочистителя (63605002))---------------------------------------------------------------------------
3
3. (Рис. 3 Установка глушителя (63605003))--------------------------------------------------------------------------------------
5
4. (Рис. 3 Установка ускорителя (63605004))----------------------------------------------------------------------------------
7
5. (Рис. 5 Установка топливного бака (63605005))-------------------------------------------------------------------------
9
6. (Рис. 6 Установка коробки передач гидравлической системы (63605006))------------------------------------------
11

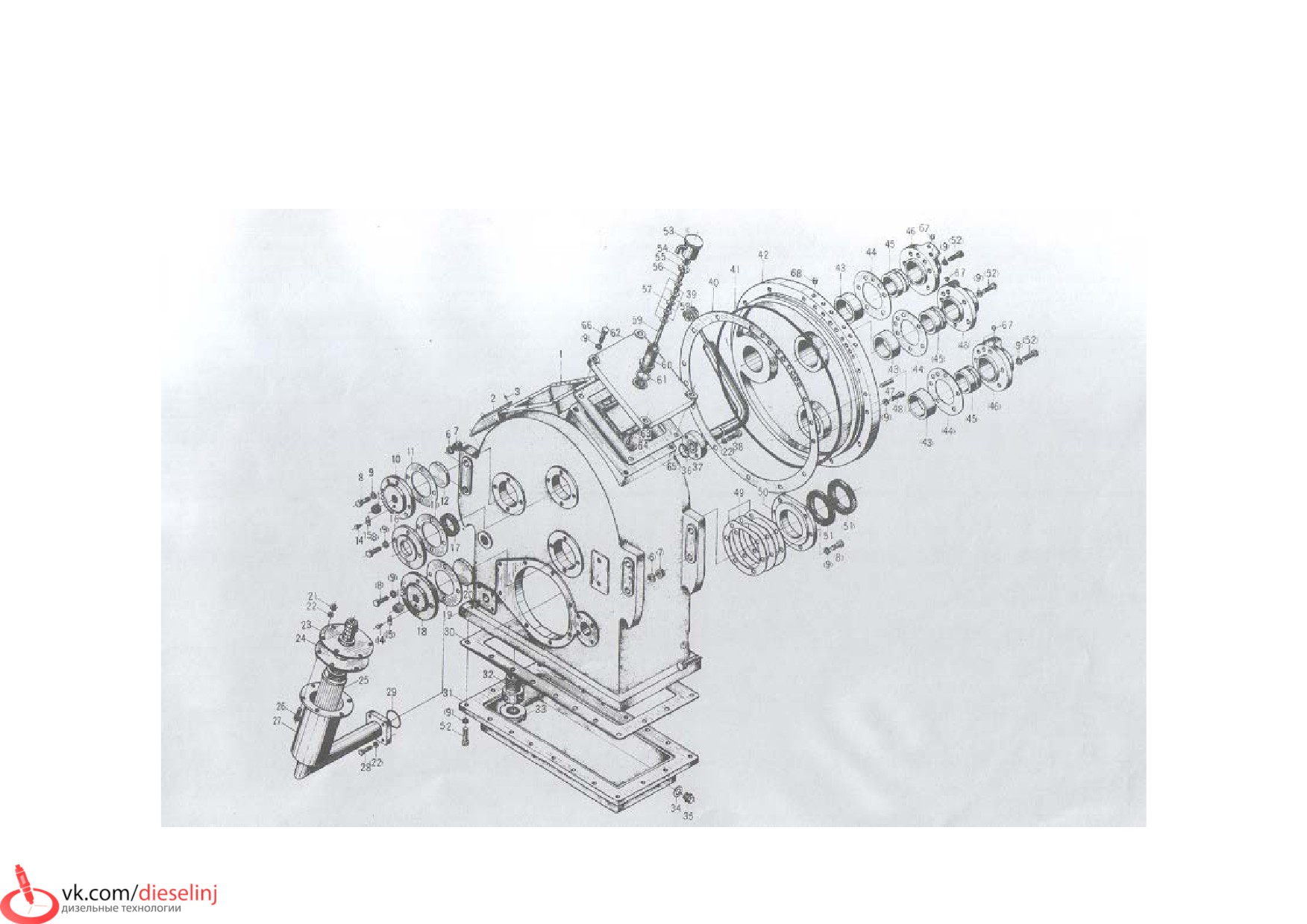

7. (Рис. 7 Установка картера коробки передач (63605007))---------------------------------------------------------------------
15
8. (Рис. 8 Установка радиатора двигателя (ii) (63605008)) --------------------------------------------------------------------
20
9. (Рис. 9 Установка выходного вала
(63605009)) ---------------------------------------------------------------------------
23
10. (Рис. 10 Установка соединителя с вилочными контактами (63605010)) -------------------------------------------------
26
11. (Рис. 11 Установка переднего выходного вала (63605011)) ----------------------------------------------------------------
29
12. (Рис. 12 Установка заднего выходного вала (63605012))--------------------------------------------------------------------
31
13. (Рис. 13 Установка контрольного клапана (63605013))----------------------------------------------------------------------
33
14. (Рис. 14 Установка ручного тормоза (63605013))-----------------------------------------------------------------------------
36
15. (Рис. 15 Установка промежуточного вала (63605015))-----------------------------------------------------------------------
39
16. (Рис. 16 Установка обратного вала (63605016))-------------------------------------------------------------------------------
42
17. (Рис. 17 Установка вилки перемещения высокой/низкой скорости (63605017))---------------------------------------
45
18. (Рис. 18 Установка трансмиссионного держателя (63605018))------------------------------------------------------------
47

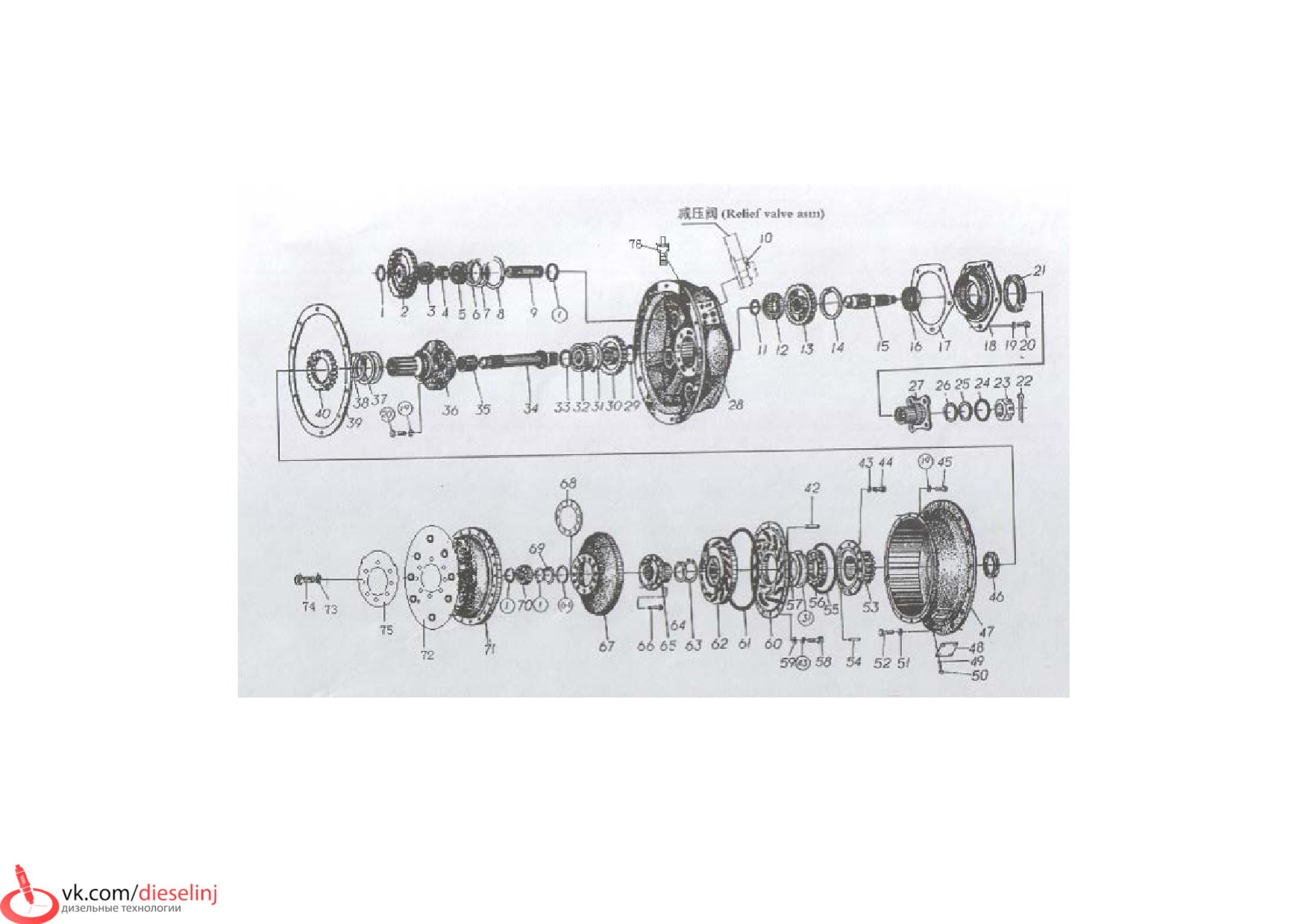

19. (Рис. 19 Установка преобразователя (63605019))----------------------------------------------------------------------------
49
20 (Рис. 20 Установка дренажного масляного фильтра (63605020)) ------------------------------------------------------
54
21 (Рис. 21 Установка зубчатого насоса (63605021)) -------------------------------------------------------------------------
56
22 (Рис. 22 Установка трансмиссионной системы (63605022)) ------------------------------------------------------------
58
23 (Рис. 23 Установка радиатора машины (63605023)) -----------------------------------------------------------------------
60
24(Рис. 24 Установка ведущего вала (63605024)) -------------------------------------------------------------------------
62
25 (Рис. 25 Установка трансмиссионного механизма управления (63605025)) ------------------------------------
64
26 (Рис. 26. Установка рычага контроля управления (63605026)) ---------------------------------------------------------
66
27(Рис. 27 Установка приводного моста (63605027)) -------------------------------------------------------------------------
68
28 (Рис. 28 Установка конечного привода (63605028)) -------------------------------------------------------------------------
70
29 (Рис. 29 Установка основного редуктора (63605029)) ---------------------------------------------------------------------
73
30 (Рис. 30 Установка бандажа (63605030)) -------------------------------------------------------------------------------------
76
31 (Рис. 31 Установка тормозной системы механизма в целом (63605031))----------------------------------------------
78
32 (Рис. 31 Установка рычажных ножниц (63605032)) ------------------------------------------------------------------------
81
33 (Рис. 33 Установка усилителя (63605033)) -----------------------------------------------------------------------------------
83
34 (Рис. 34 Установка воздухосборника (63605034)) -------------------------------------------------------------------------
86
35(Рис. 35 Установка гидравлической системы управления (63605035)) ------------------------------------------------
88
36(Рис. 36 Установка рулевого механизма (63605036)) ----------------------------------------------------------------------
92
37 (Рис. 37 Установка рулевого привода (передачи) (63605037)) ----------------------------------------------------------
94
38 (Рис. 38 Установка одинарного стабильного разделяющего клапана (63605038)) ----------------------------------
97
39 (Рис. 39 Установка цилиндра (63605039)) -----------------------------------------------------------------------------------
99
40 (Рис.40 Установка гидравлической системы рабочего устройства (63605040)) ------------------------------------
101
41(Рис. 41 Установка рабочего распределительного клапан (63605041)) -------------------------------------------------
106
42 (Рис. 42 Установка механизма управления для рабочего клапана (63605042)) ---------------------------------------- 110
43 (Рис. 43 Установка подъемного цилиндра (63605043)) --------------------------------------------------------------------
112
44 (Рис. 44 Установка управления цилиндра (63605044)) ---------------------------------------------------------------
114
45 (Рис. 45 Установка рабочего устройства (63605045)) -----------------------------------------------------------------------
116
46 (Рис. 46 Установка гидравлического маслобака (63605046)) --------------------------------------------------------------119
47 (Рис. 47 Установка переднего каркаса (63605047)) --------------------------------------------------------------------------121
48 (Рис. 48. Установка рычага заднего каркаса (63605048)) -------------------------------------------------------------------124
49(Рис. 49 Установка качающегося каркаса (63605049)) ------------------------------------------------------------------------127
50 (Рис. 50 Установка балансира(63605050)) -------------------------------------------------------------------------------------- 129
51 (Рис. 51 Установка деталей кабины и покрытий машины (63605051)) -------------------------------------------------
131
52 (Рис. 52 Установка сиденья и модуля пола(63605052)) --------------------------------------------------------------------- 131
53 (Рис. 53 Установка каркаса для панели управления (63605053))-----------------------------------------------------
135
54 (Рис. 54 Установка левое покрытие пола (63605054)) -----------------------------------------------------------------------137
55 (Рис. 55 Установка правого покрытия пола (63605055)) --------------------------------------------------------------------139
56 (Рис. 56 Установка панели управления (63605056)) -------------------------------------------------------------------------- 141
57 (Рис. 57 Установка электрической системы (63605057)) -------------------------------------------------------------
143
58 (Рис. 58 Установка ковша 2,2, м3 (63605058)) ---------------------------------------------------------------------------
146
59 (Рис. 59 Установка ковша 1.2 м3 (передачи) (63605059)) -------------------------------------------------------------
147
60 (Рис. 60 Огнетушитель (63605060)) ----------------------------------------------------------------------------------------
148
61 (Рис. 61 Предохранительный ударник (63605061)) -------------------------------------------------------------------------- 148

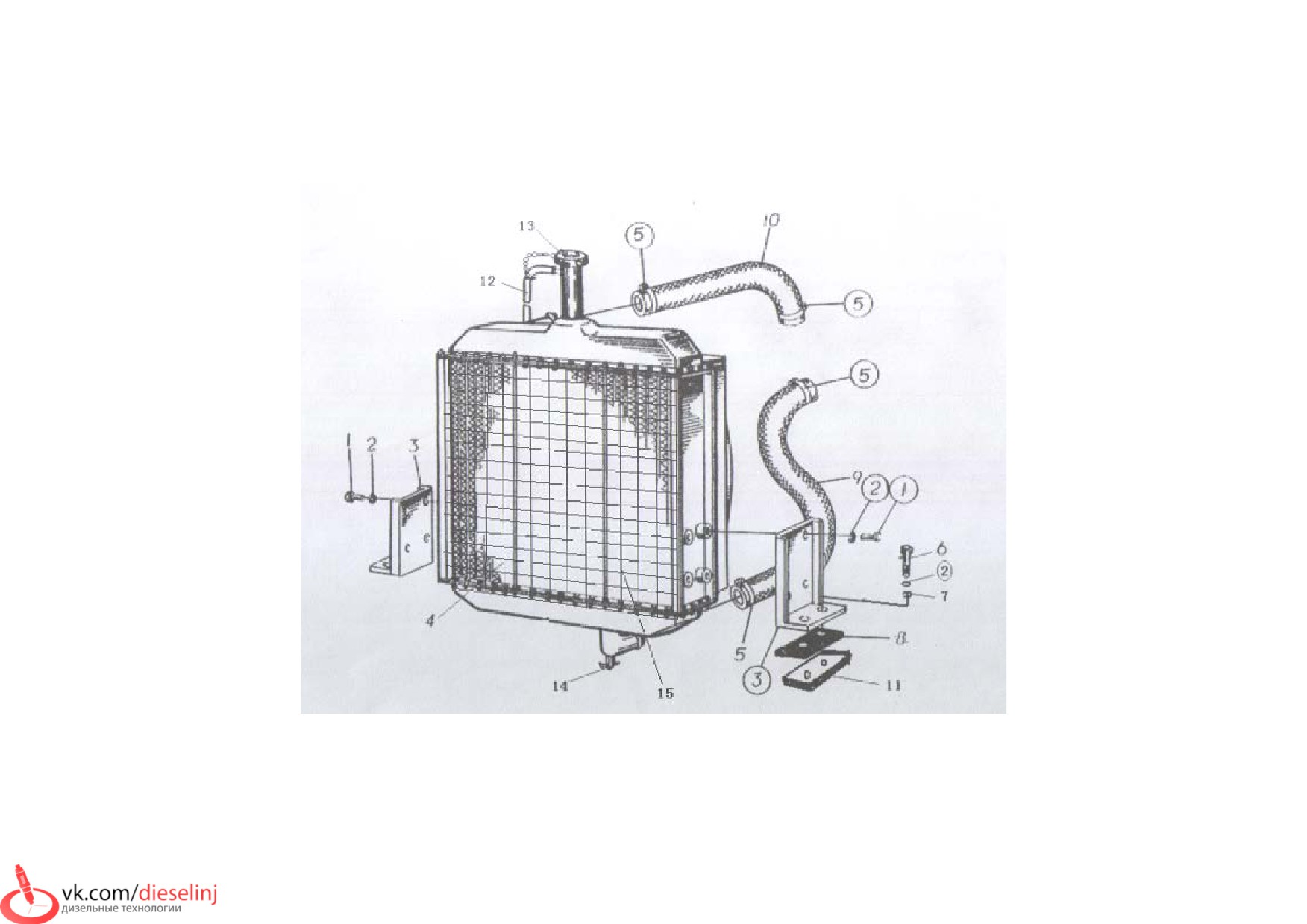

Рис 1. Установка радиатора машины (63605001)
УСТАНОВКА РАДИАТОРА МАШИНЫ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Болт М 12 Х 25
B0100012025
GB5782-86
8
2
Стопорная шайба 12
B0200212003
GB93-87
12
3
Кронштейн (держатель)
W0104307401
2
4
Радиатор воды и масла
W0104307400
1
5
Зажим d60
B1601060000
ZBJ15001-87
4
6
Болт М12 Х 50
B0100012050
GB5782-86
4
7
Шайба 12
B0200112000
4
8
Прокладка глушения для радиатора
W0104314002
ZL30F.14-2
2
9
Нижняя труба охлаждения
W0104314003
ZL30F.14-3
1
10
Верхняя труба охлаждения
W0104314001
ZL30F.14-1
1
11
Установочная платформа для радиатора
W63605001011
2
12
Водосливная труба
W63605001012
1
13
Крышка
W63605001013
1
14
Пробка сливного отверстия
W63605001014
1
15
Ограждение
W63605001014
1

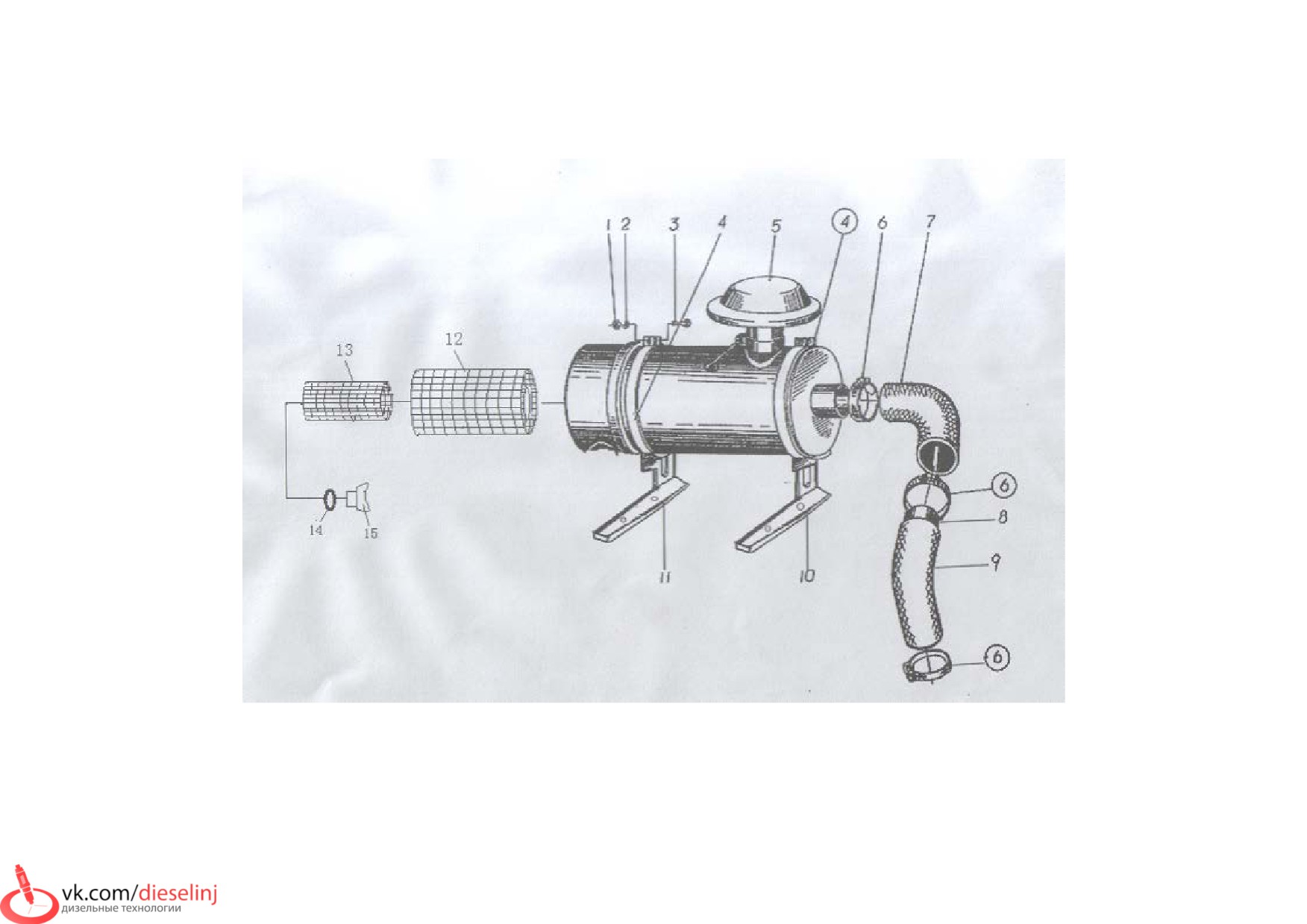

Рис. 2 Установка воздухоочистителя (63605002)
УСТАНОВКА ВОЗДУХООЧИСТИТЕЛЯ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Гайка М 10
B0300110001
GB6170-86
2
2
Стопорная шайба 10
B0200110003
GB93-87
2
3
Болт М10 Х 40
B0100010040
GB5783-86
2
4
Зажим для фильтра 6102
W0104314006
ZL30F.14-6
2
5
6102 воздухоочиститель
W0104303204
Ky2139
1
6
Зажим d130
B1601130000
ZBJ15001-87
4
7
6102 воздушная впускная труба I
W0104314007
ZL30F.14-7
1
8
Соединительная труба для фильтра 6102
W0104314009
ZL30F.14-8
1
9
6102 воздушная впускная труба II
W0104314008
ZL30F.14-9
1
10
Кронштейн (держатель)
W0104303201
1
11
Кронштейн (держатель)
W0104303202
1
12
Большой экран
W63605002012
1
13
Маленький экран
W63605002013
1
14
Прокладка
W63605002014
1
15
Контргайка
W63605002015
1
Рис. 5

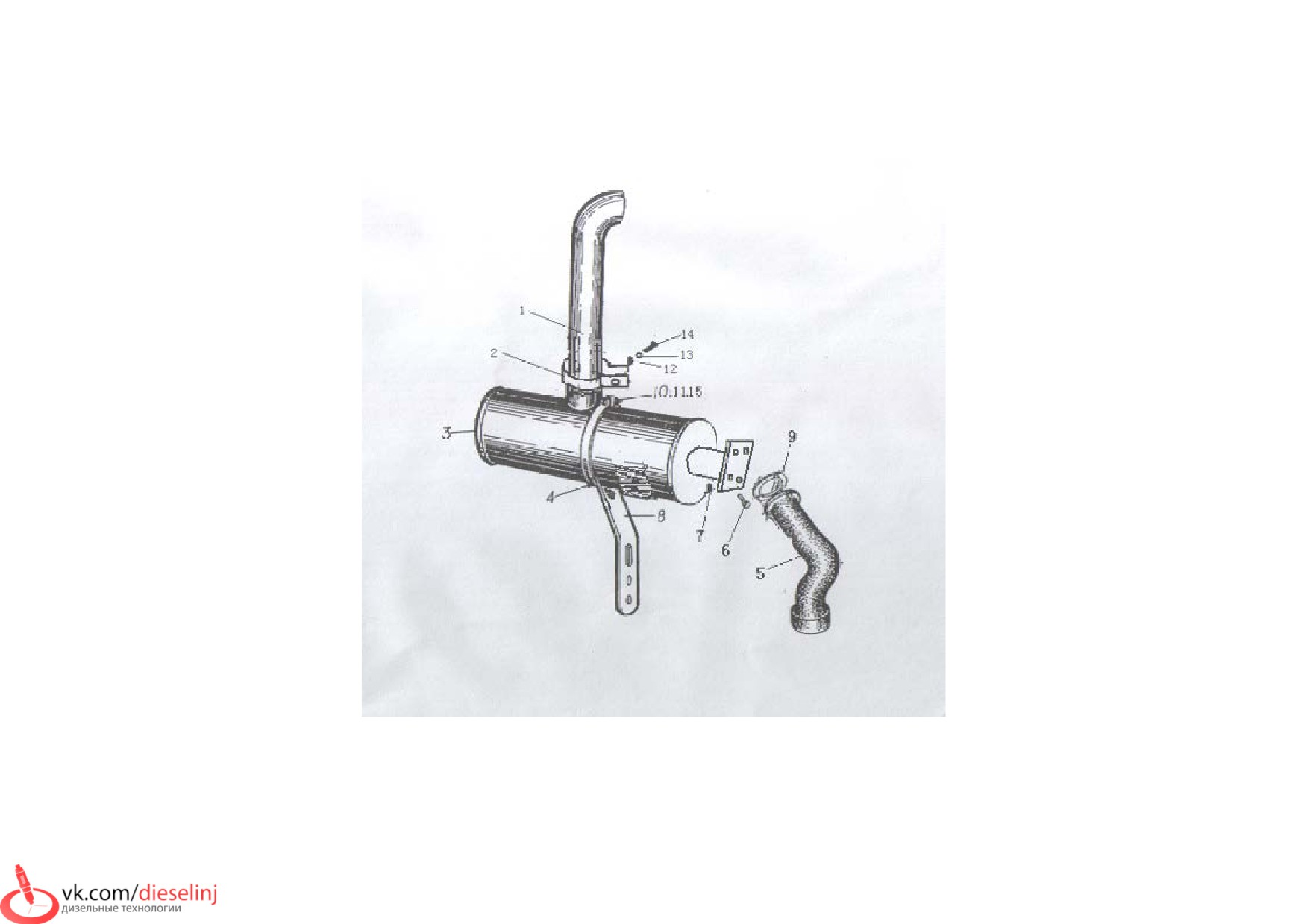

РИС. 3. УСТАНОВКА ГЛУШИТЕЛЯ (63605003)
УСТАНОВКА ГЛУШИТЕЛЯ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Конечная труба
W0104314101
ZL30F.14. 1-1
1
2
Зажим
W0105314002
314002
1
3
Модель глушителя 6102
W0104303303
6RG6
1
4
Зажим для глушителя 6102
W0104314005
ZL30F. 14-5
1
5
Воздушный выпускной патрубок
W0104303301
1
6
Болт М10
B0100410030
GB5781-86
4
7
Нейлоновая гайка М10
B0301110000
4
8
Кронштейн (держатель)
W0104303302
1
9
Прокладка глушителя
W0104314010
ZL30F. 14-10
1
10
Болт М10 х 40
B0100010040
GB5783-86
1
11
Гайка М10
B0300110001
GB6170-86
1
12
Гайка М12
B0300112001
GB6170-86
1
13
Стопорная шайба 12
B0200110003
GB93-87
1
14
Болт М12Х50
B0100012050
GB5783-86
1
15
Стопорная шайба 10
B0200110003
GB93-87
1

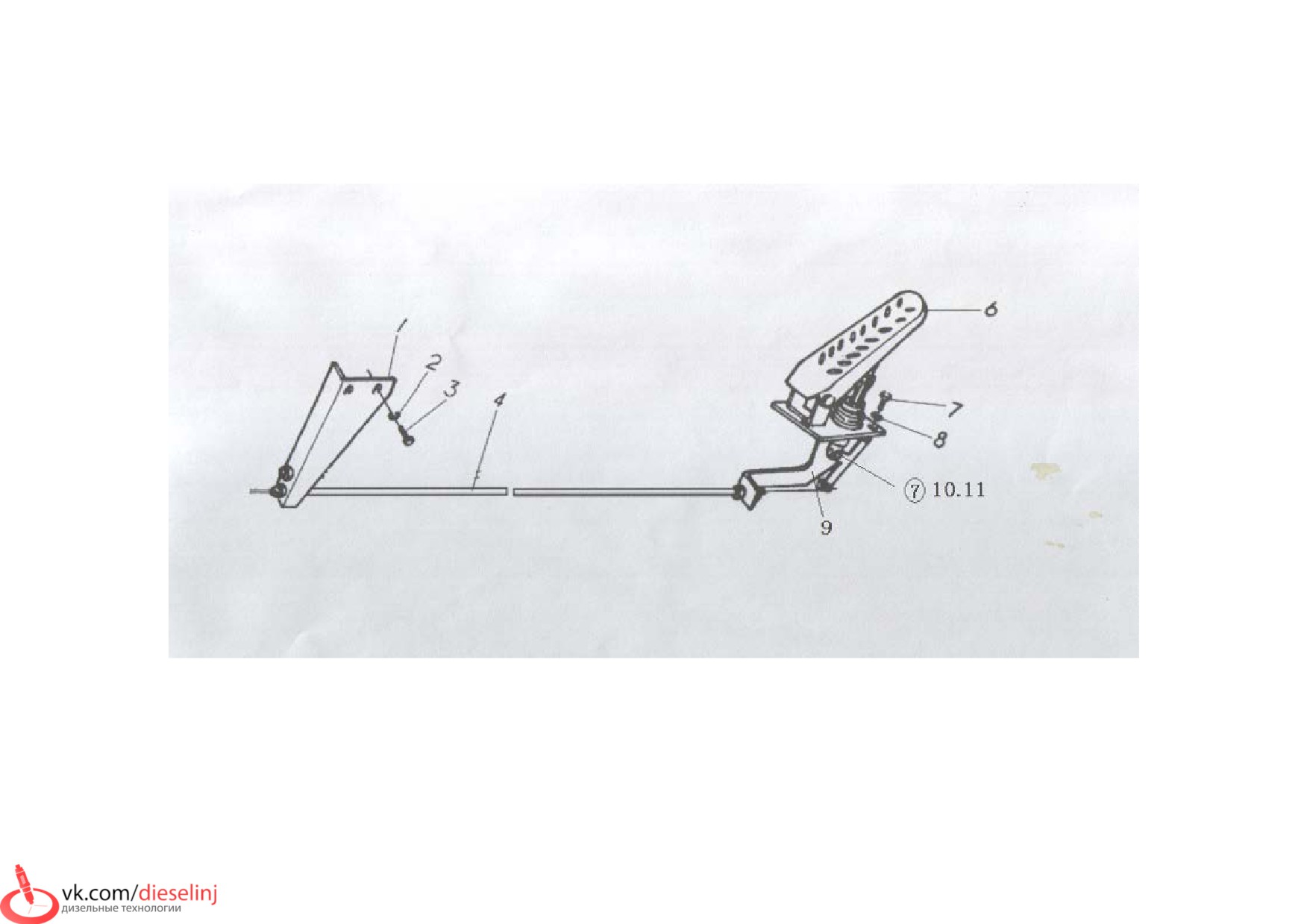

Рис. 4. Установка усилительного механизма (63605004)
Установка усилительного механизма
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Задняя установочная пластина для
W0104323003
ZL30F23-3
1
дроссельного провода
2
Шайба 10
B0200110003
GB93-87
2
3
Болт М10 Х 16
B0100010016
GB5781-86
2
4
Вставной - выкидной кабель (2200) для
W0104303402
1
педали усиления
6
Педаль усиления
W0104303403
ZY75-00-1
1
7
Болт М6 х 20
B0100006020
GB5781-86
6
8
Шайба 6
B0200106003
GB93-87
3
9
Передняя установочная пластина для
W63605004009
1
дроссельного провода
10
Шайба 6
B0200203003
3
11
Гайка М6
B0300106000
3

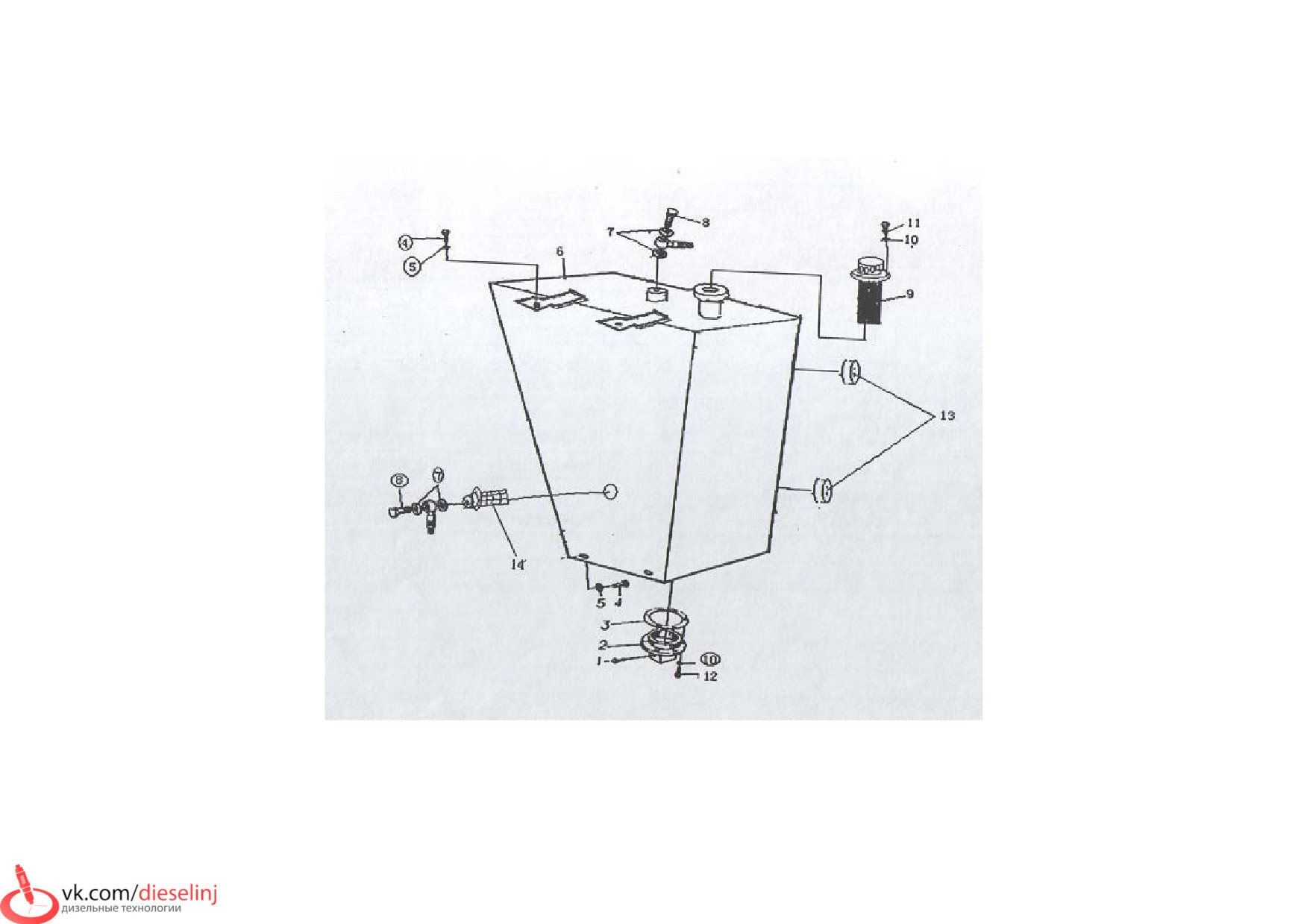

РИС. 5 УСТАНОВКА ТОПЛИВНОГО БАКА (63605005)
УСТАНОВКА ТОПЛИВНОГО БАКА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Шпуля для выпускного клапана масла
W0104313002
ZL30F. 13-2
1
2
Фланец прохода для чистки
Z0104320400
ZL30F. 20.4
1
3
Уплотнительная прокладка II
Z0104320006
ZL30F. 20-6
3
4
Болт М16 х 25
B0100016025
GB5781-86
4
5
Стопорная шайба 16
B0200216003
GB95-85
4
6
Масляный бак
Z0104320100
ZL30F. 20. 1
2
7
Стопорная гайка 14
B0200214003
GB95-85
4
8
Соединительный болт
Z0104313001
ZL30F. 13-1
1
9
Экран наполнения масла
W0104307301
QL-8
1
10
Стопорная шайба 8
B0200208003
GB95-85
1
11
Болт М8 х 16
B0100008016
GB5781-86
1
12
Болт М8 х 20
B0100008020
GB5781-86
1
13
Контрольное устройство уровня масла
W0104320002
ZL30F.20-2
2
14
Экран всасывания масла
W6360500514
500514
1

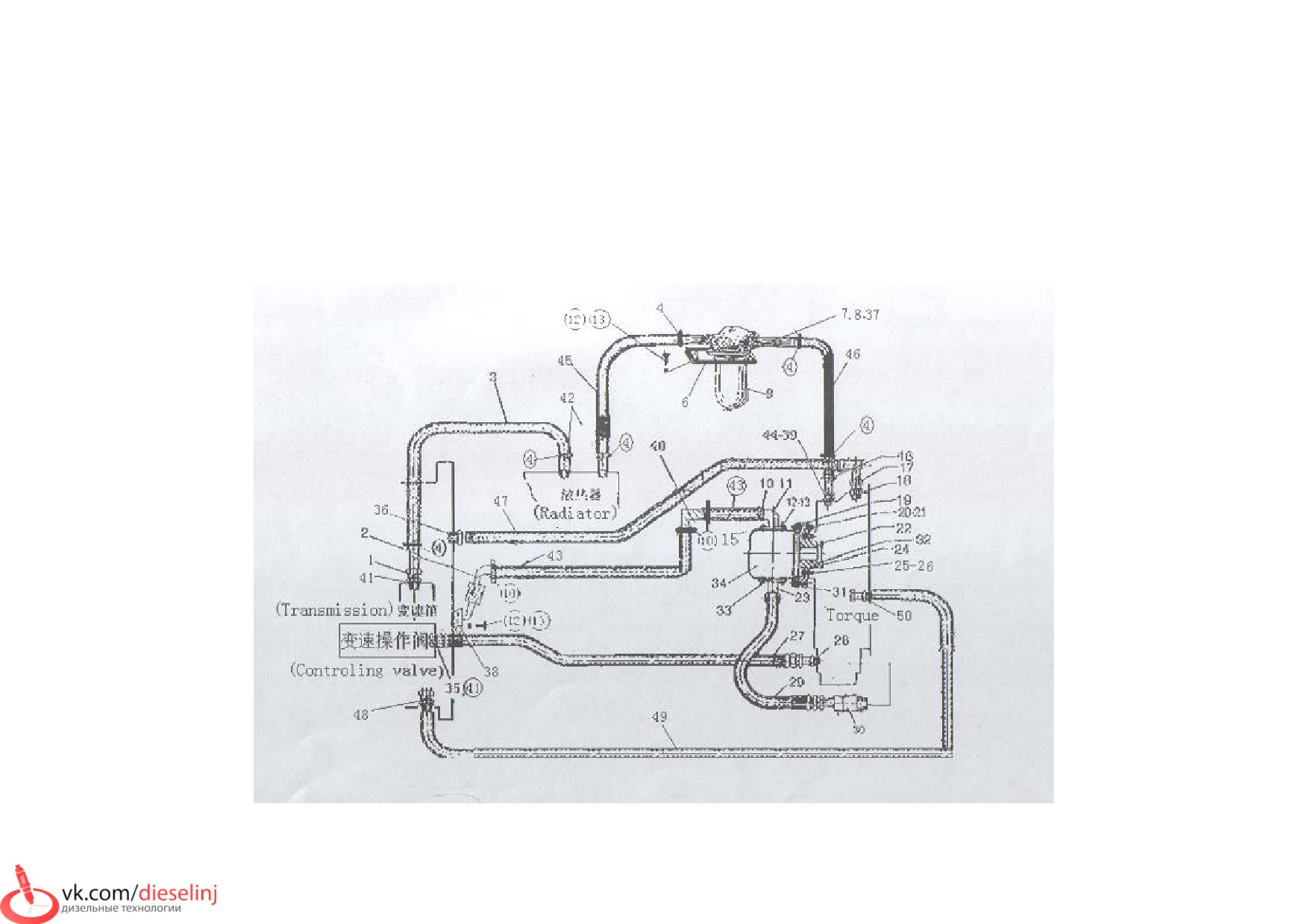

Рис. 6. Установка трансмиссионной гидравлической системы (6365006)
А - Радиатор
Б - Трансмиссия
В - Контролирующий клапан
Г - Вращающий момент
УСТАНОВКА ТРАНСМИССИОННОЙ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Охладительный порт трансмиссионного
W0104317001
ZL30F. 17-1
1
масла М22 Х 1,5 Х 48 ) (Полый болт)
Два сферических соединителя
2
Ассемблер масляного фильтра
W0104317002
ZL30F. 17-2
1
3
Резисторная труба низкого давления масла
W0104317003
ZL30F. 17-3
6
Ф Х 2300
4
Зажим
W63605006004
7
6
Установочная пластинка для масляного
W0104317004
ZL30F. 17-4
1
фильтра
7
Болт М8 Х 35
B0100008035
GB5781-86
4
8
Шайба 8
B0200108003
GB93-87
4
9
Ассемблер возвратного масляного фильтра
W0104317200
ZL30F. 17.2
1
10
Зажим d60
B1601060000
ZBJ15001-87
4
11
Ассемблер входного порта СВ32 насоса
W0104317300
ZL30F.17.3
1
12
Шайба 10
B0200110003
GB93-87
16
13
Болт М10 Х 30
B0100010030
GB5781-86
10
15
«0» кольцо 36 Х 3,55
B0600135036
GB3452. 1-88
1
16
М27Х1,5 «Т» соединитель
W0104317005
ZL30F. 17-5
1
17
Дренажный соединитель для конвертера
W0104317501
ZL30F. 17. 5-1
1
Z1”/трубный зажим
18
Соединительная шайба
W0104317006
ZL30F. 17-6
1
19
Прокладка
W0104317007
ZL30F. 17-7
1
20
Болт М10 Х 70
B0100010070
GB901-86
2
21
Гайка М10 Х 6
B0300110060
GB6170-86
6
УСТАНОВКА ТРАНСМИССИОННОЙ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
Серийный
Название деталей
№ детали
Код
Количество
номер
22
Соединительная муфта для насоса
W0104317008
ZL30F. 17-8
1
23
Ассемблер дренажного порта на насос
W0104317600
ZL30F. 17.6
1
СВ32
24
Прокладка
W0104317009
ZL30F. 17-9
1
25
Винт М8Х 20
B1000108020
GB70-85
6
26
Шайба 8
B0200108003
GB93-87
6
27
Устройство шланга высокого давления
W01043178888
ZL30F.17.8 (880)
1
16/16 II-880 (0º X 90º)
28
Соединитель дренажного порта для
W0104317010
ZL30F. 17-10
1
предохранительного клапана
R3/8” /М22Х1,5
29
Установка шланга высокого давления J19
W0104317885
ZL30F. 17.8(850)
1
II-960 (0° Х 60°)
30
Соединитель R3/4" / М30 Х 2
W0104317900
ZL30F.17. 9
1
31
Муфта (соединение)
W0104317011
ZL30F. 17-11
1
32
Упорное кольцо 25
B0400102502
GB894.1-86
1
33
«0» кольцо 47,5 х 3,55
B0600135047
GB3452. 1-88
1
34
Шестеренчатый насос
W0104303601
LB32
1
35
Соединитель на входном порте для клапана
W0104317110
ZL30F. 17.11
1
36
Соединитель М27Х1,5/зажима трубы
W0105322044
322044
1
37
Гайка M8
B0300108000
4
38
«0» кольцо 45,5 Х 4,5
B0600145045
1
39
Соединитель М24 Х 1,5/М27 Х 1,5
W63605006039
1
40
Стальная труба
W63605006040
1
УСТАНОВКА ТРАНСМИССИОННОЙ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
Серийный
Название деталей
№ детали
Код
Количество
номер
41
Ф 22 соединительная шайба
B16000102200
4
42
Соединитель
W63605006042
2
43
Ф 30 Х 200 резисторная труба низкого
W63605006043
2
давления масла
44
Ф 24 соединительная шайба
B16000102400
1
45
Ф 19 х 1500 резисторная труба низкого
W63605006045
1
давления масла
46
Ф 19 Х 850 резисторная труба низкого
W63605006046
1
давления
47
Ф 19 Х 1600 резисторная труба низкого
W63605006047
1
давления масла
48
Соединитель
W63605006048
1
49
Труба
W63605006049
1
50
Соединитель
W6360501976
1

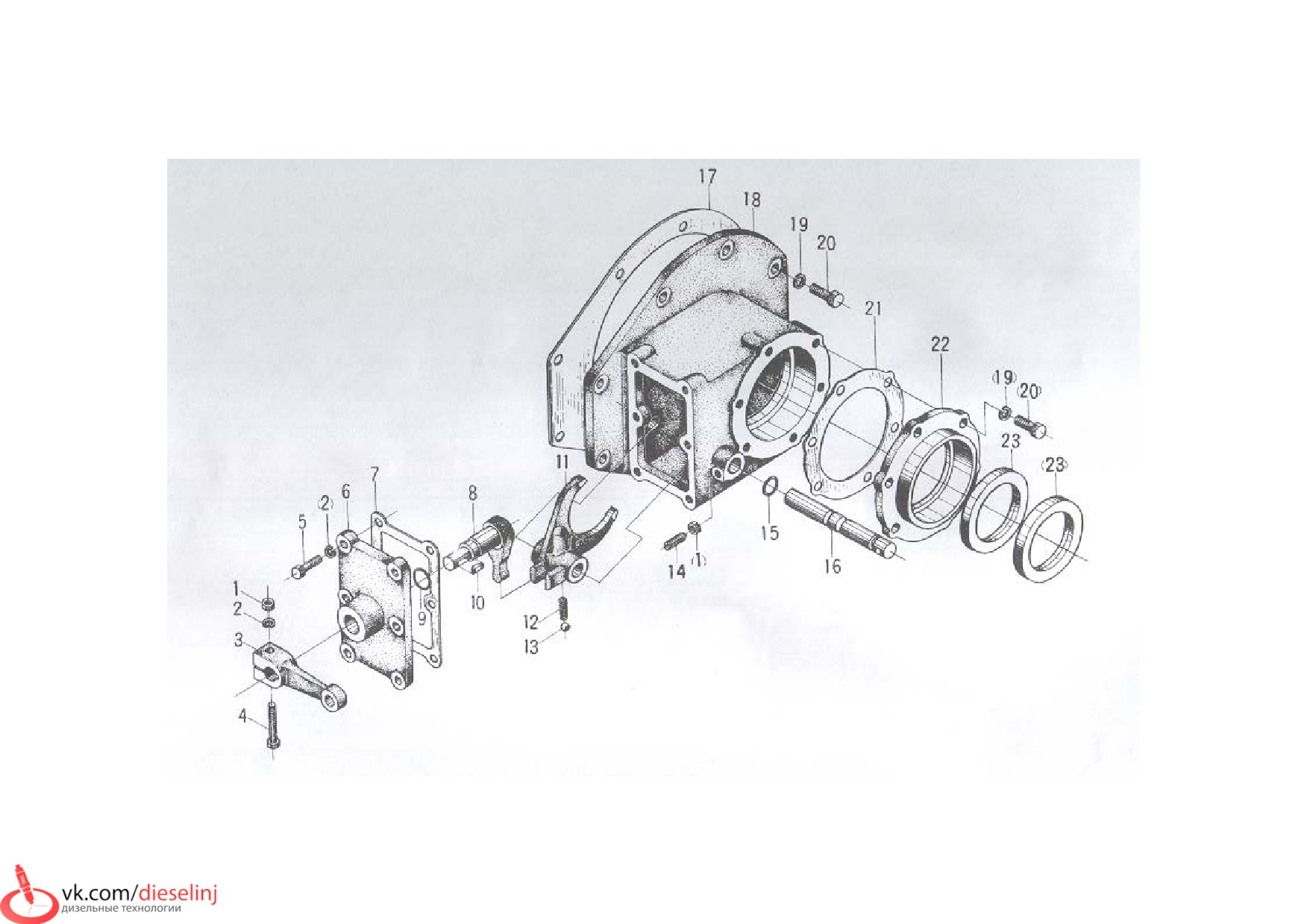

РИС. 7 УСТАНОВКА КАРТЕРА КОРОБКИ ПЕРЕДАЧ (63605007)
УСТАНОВКА КАРТЕРА КОРОБКИ ПЕРЕДАЧ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Корпус (картер)
Z0105030001
ZL20-030001
1
2
Именная табличка (пластина)
Z0105403091
403091
1
3
Заклепка 2Х 6
B0500102006
GB/T827-1986
4
4
5
6
Пружинная шайба 16
B0200116003
GB/T93-1987
8
7
Болт М16
B0100116000
GB/T6170-1986
8
8
Болт М10 Х 25
B0100110025
GB/T5783-1986
18
9
Шайба 10
B0200110003
GB/T93-1987
57
10
Торцевая крышка
Z0105030003
ZL20-030003
1
11
Прокладка (уплотнение)
Z0105030002
ZL20-030002
2
12
Регулировочное кольцо
Z0105030005
ZL20-030005
1
13
Регулировочный винт
Z0105030006
ZL20-030006
2
14
Болт М6Х6
B0100106006
GB/T5783-1986
2
15
Стопорная прокладка
Z0105030004
ZL20-030004
2
16
Торцевая крышка входного вала
Z0105030008
ZL20-030008
1
17
Сальник 45 Х 62 Х 12
B0900162012
JB/T2600-1980
1
18
Промежуточный вал
Z0105030058
ZL20-030058
1
19
Прокладка
Z0105030025
ZL20-030025
1
20
Регулировочное кольцо
Z0105030059
ZL20-030059
1
21
Гайка М8
B0300108001
GB/T6170-1986
6
22
Шайба 8
B0200108003
GB/T93-1987
14
УСТАНОВКА КАРТЕРА КОРОБКИ ПЕРЕДАЧ
Серийный
Название деталей
№ детали
Код
Количество
номер
23
Соединитель
Z01050300622W1
ZL20-030062-2W1
1
Соединитель
Z01050300622W1X9
ZL20-030062-2W1X9
1
Соединитель
Z01050300622W1X3
ZL20-030062-2W1X3
1
24
Шайба
Z01050300624
ZL20-030062-4
1
25
Фильтровальная сетка из стержневой
Z0105352100
WL-100 X 100-J
1
смеси
26
Болт М8 Х 25
B0100108025
GB/T5783-1986
6
27
Фланцевое соединение
Z01050300623W1
ZL20-030062-3W1
1
Фланцевое соединение
Z01050300623W1X3
ZL20-030062-3W1X3
1
Фланцевое соединение
Z0105030062EW1X9
ZL20-030062-EW1X9
1
28
Болт М8 Х 30
B0100108030
GB/T5783-1986
4
29
0- кольцо 50 Х 4
B0600140050
Q26-01
1
30
Прокладка δ 1
Z0105030020
ZL20-030020
1
31
Отстойник (маслосборник)
Z0105030001
ZL20-030001
1
32
Всасывающая труба
Z0105030007
ZL20-030007
1
33
Постоянный электромагнит
Z0105030043
ZL20-030043
1
34
Шайба
Z0105034004
ZL20-034004
1
35
Заглушка М20 Х 1,5
B0800102015
Q20-01
1
36
О-кольцо 40 Х 3,1
B0600131040
GB/T1235-1976
1
37
Соединение маслопровода
Z0105037100
ZL20-037100
1
Соединение маслопровода
Z0105037100X2
ZL20-037100X2
1
Соединение маслопровода
Z0105037100X3
ZL20-037100X3
1
Соединение маслопровода
Z0105037100X4
ZL20-037100X4
1
УСТАНОВКА КАРТЕРА КОРОБКИ ПЕРЕДАЧ
Серийный
Название деталей
№ детали
Код
Количество
номер
Соединение маслосборника
Z0105037100X9
ZL20-037100X9
1
38
Болт М8Х30
B0100108030
GB/T5783-1986
4
39
Крышка маслосборника
Z0105037200
ZL20-037200
1
40
Прокладка, большая торцевая крышка
Z0105030063
ZL20-030063
1
41
0 - кольцо
Z0105030033
ZL20-030033
1
42
Большая торцевая крышка
Z0105031000
ZL20-031000
1
43
Втулка
Z0105030032
ZL20-030032
3
44
Входная торцевая крышка
Z0105030031
ZL20-030031
3
45
Втулка
Z0105035002
ZL20-035002
3
46
Входная торцевая крышка
Z0105035001
ZL20-035001
3
47
Штифт для установки положения А10 Х 40
B1203010040
GB/T119-1986
1
48
Головка торцевого винта с головкой для
B1000110030
GB/T70-1985
13
ключа M10 X 30
49
Регулировочная шайба, выходной вал
Z0105030022
ZL20-030022
1
50
Уплотнительная крышка, передний
Z0105030026
ZL20-030026
1
выходной вал
51
Сальник 65Х90Х12
B0900109012
HG4-335-1966
2
52
БолтМ10Х30
B0100110030
GB/T5783-1986
35
53
Вентиляторная крышка
Z0105030101
ZL20-030101
1
54
Квадратная гайка M6
B0300106000
GB/T39-1988
1
55
Вентиляторная пластина
Z0105030103
ZL20-030103
1
56
Медная втулка (рукав)
Z0105030105
ZL20-030105
1
57
Лабиринтная пластина
Z0105030106
ZL20-030106
5
58
Медная уплотнительная втулка
Z0105030107
ZL20-030107
4
УСТАНОВКА КАРТЕРА КОРОБКИ ПЕРЕДАЧ
Серийный
Название деталей
№ детали
Код
Количество
номер
59
Длинный винт
Z0105030102
ZL20-030102
1
60
Корпус
Z0105030109
ZL20-030109
1
61
Прокладка
Z0105030108
ZL20-030108
1
62
Крышка корпуса
Z0105030039
ZL20-030039
1
63
Лист крышки
Z0105030060
ZL20-030060
1
64
Полуциркулярная заклепка 4 Х 18
B0500104018
GB/T867-1986
4
65
Прокладка 0.5
Z0105030040
ZL20-030040
1
66
Болт М10Х35
B0100110035
GB/T5783-1986
4
67
Заглушка7
Z0105352340
Q21-34
6
68
Заглушка
Z0105031005
ZL20-031005
6

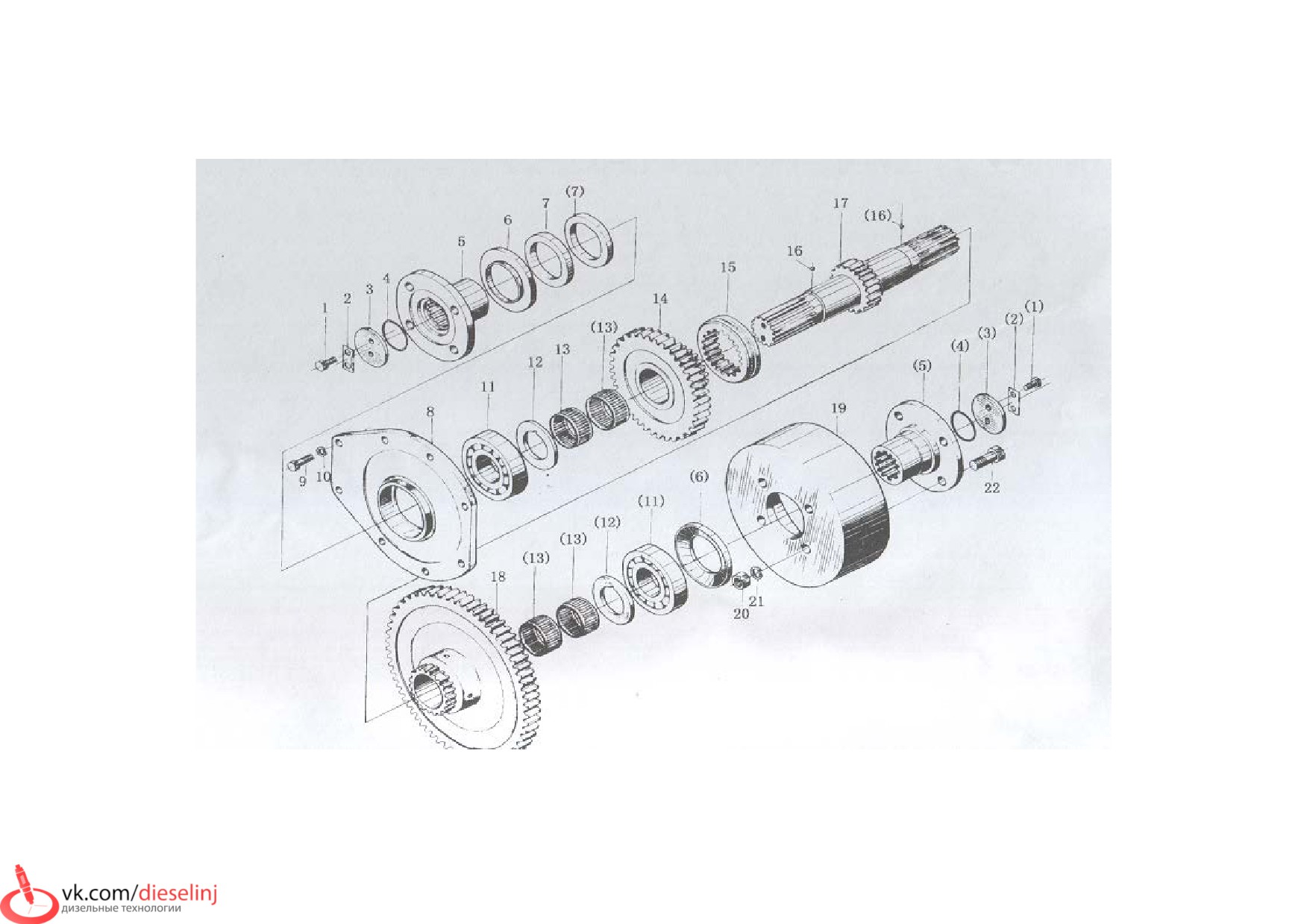

Рис. 8 Выходной вал (ii) (63605008)
ВЫХОДНОЙ ВАЛ (ii)
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Болт М10 Х 25
B0100110025
GB/T5783-1986
4
2
Стопорная прокладка
Z0105030077
ZL20-030077
2
3
Нажимной диск
Z0105030078
ZL20-030078
2
4
0 - кольцо 52 Х5,7
B0600157052
Q26-01
2
5
Фланец, выходной вал
Z0105030013
ZL20-030013
2
Фланец, выходной вал
Z0105030075
ZL20-030075
2
6
Пылезащитный чехол
Z0105030030
ZL20-030030
2
7
Сальник 65 Х 90 х 12
Z0900190012
HG4-335-1806
4
8
Задняя торцевая крышка, выходной вал
Z0105030071
ZL20-030071
1
9
Болт М 10 Х 30
B0100110030
GB/T5783-1986
8
10
Шайба 10
B0200110003
GB/T93-1987
8
11
Роликовый подшипник 310
B0700131000
GB/T276-1989
2
12
Упорное кольцо
Z0105030010A
ZL20-030010A
2
13
Скользящий подшипник
B0720000000
SF-1 5530
4
14
Прокладка Z=36
Z0105030009X1
ZL20-030009X1
1
15
Скользящая муфта высокой - низкой
Z0105030019
ZL20-030019
1
скорости
16
Стальной ролик 4
B1500100400
GB/T308-1989
2
17
Выходной вал
Z0105030072A
ZL20-030072A
1
18
Прокладка (для вала низкой скорости)
Z0105030021X1
ZL20-030021A1
1
Z= 56
19
Ручной тормоз барабана
Z0105030029
ZL20-030029
1
Ручной тормоз барабана
Z0105030076
ZL20-030076
1
20
Гайка М14
B0300114000
GB/T6175-1986
4
УСТАНОВКА КАРТЕРА КОРОБКИ ПЕРЕДАЧ
Серийный
Название деталей
№ детали
Код
Количество
номер
21
Пружинная шайба 14
B0200114003
GB/T93-1987
4
22
Болт M14 Х 40
B0100114040
GB/T5783-1986
4

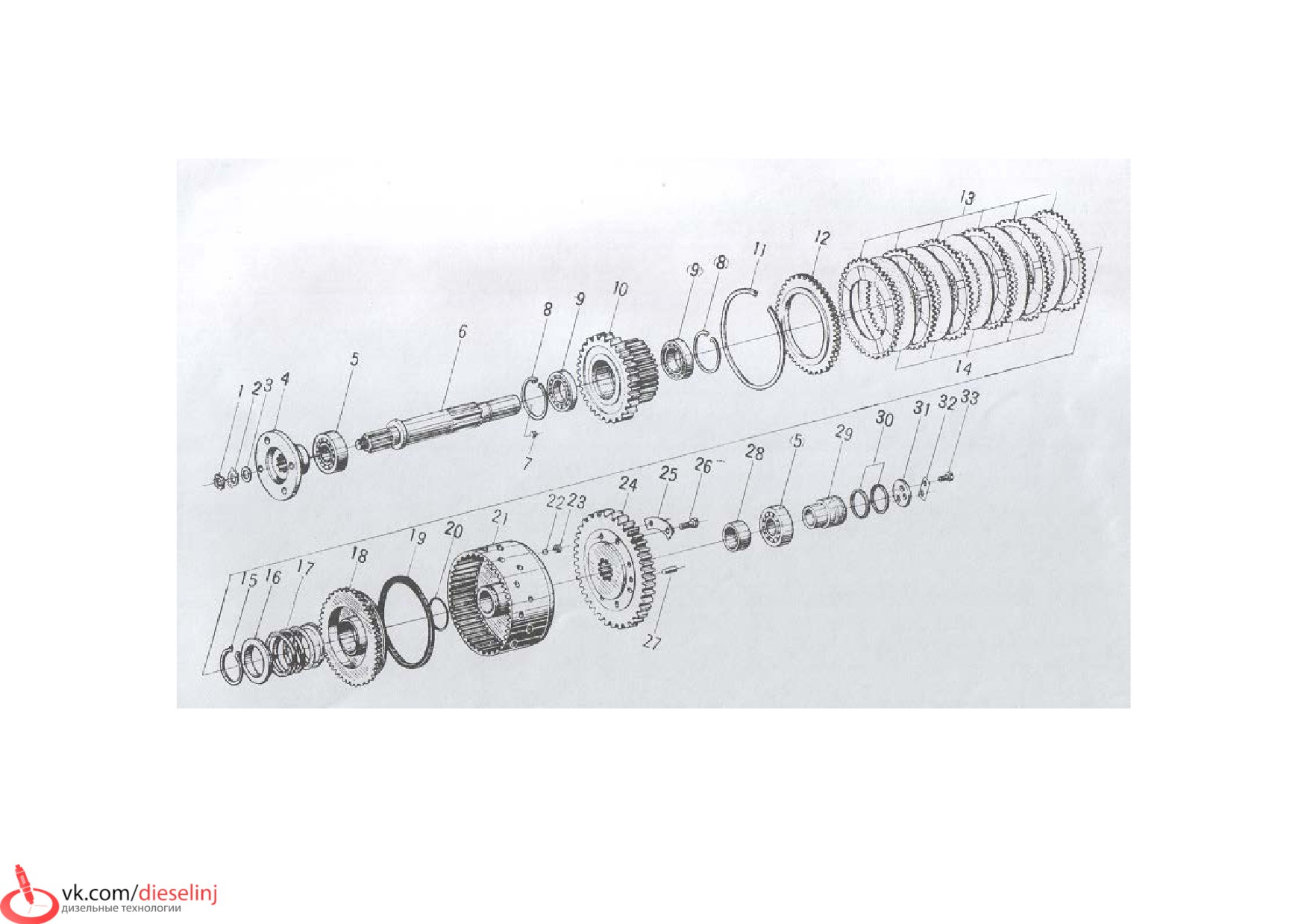

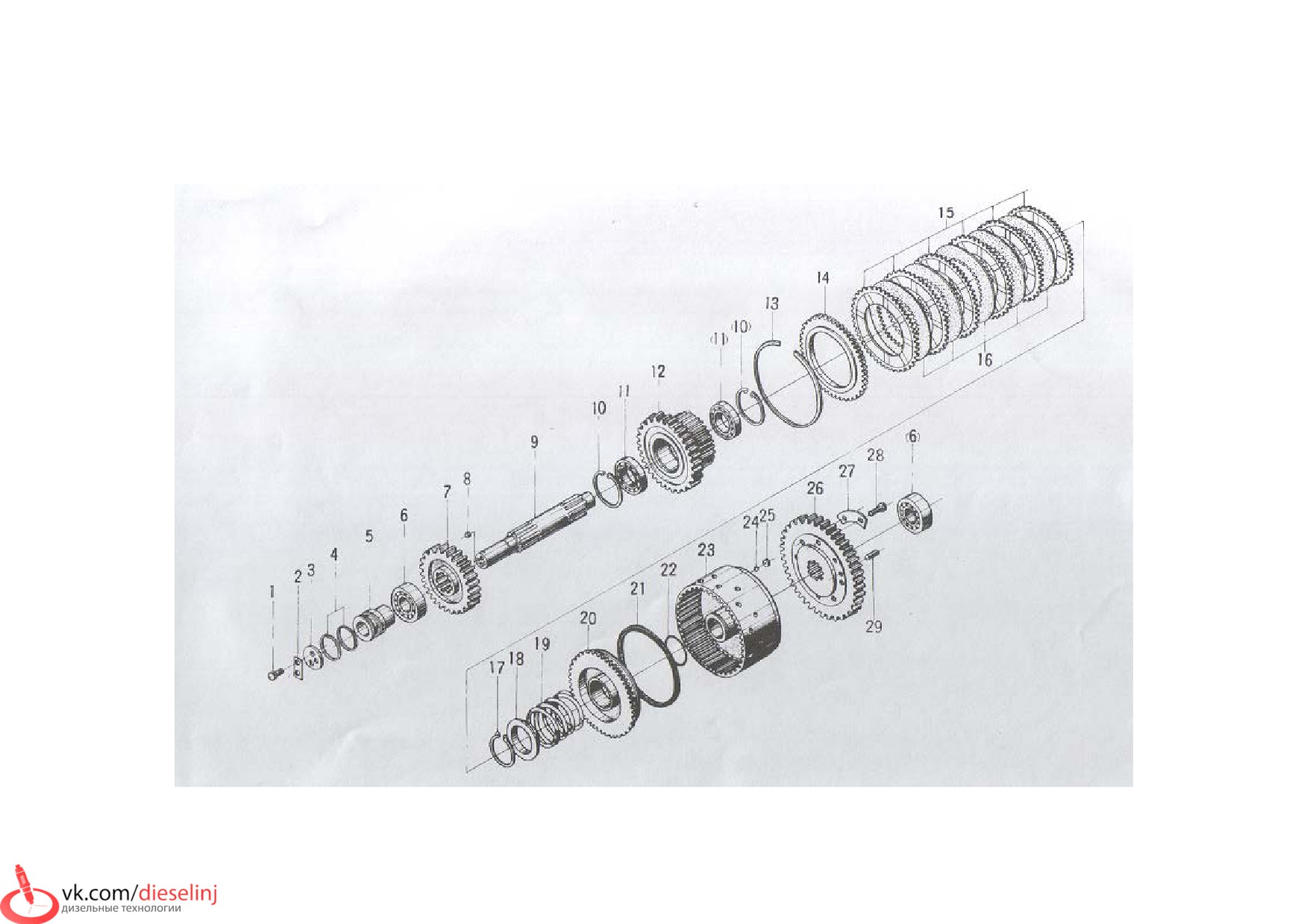

Рис. 9 Установка входного вала (63605009)
УСТАНОВКА ВХОДНОГО ВАЛА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Маленькая круглая гайка М20 Х 1,5
B0300120015
GB/T810-1976
1
2
Стопорная шайба 20
B0200120003
GB/T858-1988
1
3
Шайба 20
Z0105032011
ZL20-032011
1
4
Фланец
Z0105030061
ZL20-030061
1
Фланец
Z0105030061X1
ZL20-030061X1
1
5
Конический роликовый подшипник 7507
B0700007507
GB/T297-1984
2
6
Входной вал
Z0105032008
ZL20-032008
1
7
Втулка 9
Z0105032009
ZL20-032009
1
8
Кольцо для отверстия 75
B0400107502
GB/T893.2-1986
2
9
Радиальный роликовый подшипник 109
B0700000109
GB/T276-1989
2
10
Зубчатое зацепление Z=38
Z0105032007
ZL20-032007
1
Зубчатое зацепление Z=33
Z0105032007X1
ZL20-032007X1
1
11
Упорное кольцо
Z0105032101
ZL20-032101
1
12
Внешняя торцевая крышка
Z0105032102
ZL20-032102
1
13
Внешнее фрикционное колесо
Z0105032104
ZL20-032104
6
14
Внутреннее фрикционное колесо
Z0105032103
ZL20-032103
5
15
Упорное кольцо для вала 60
B0400106002
GB/T894.2-1986
1
16
Гнездо пружины
Z0105032110
ZL20-032110
1
17
Пружина
Z0105032108
ZL20-032108
1
18
Пистон
Z0105032016
ZL20-032016
1
19
Уплотнительное кольцо
Z0105032107
ZL20-032107
1
20
0 - кольцо 6,0 Х 3,1
B0600131006
GB/T1235-1976
1

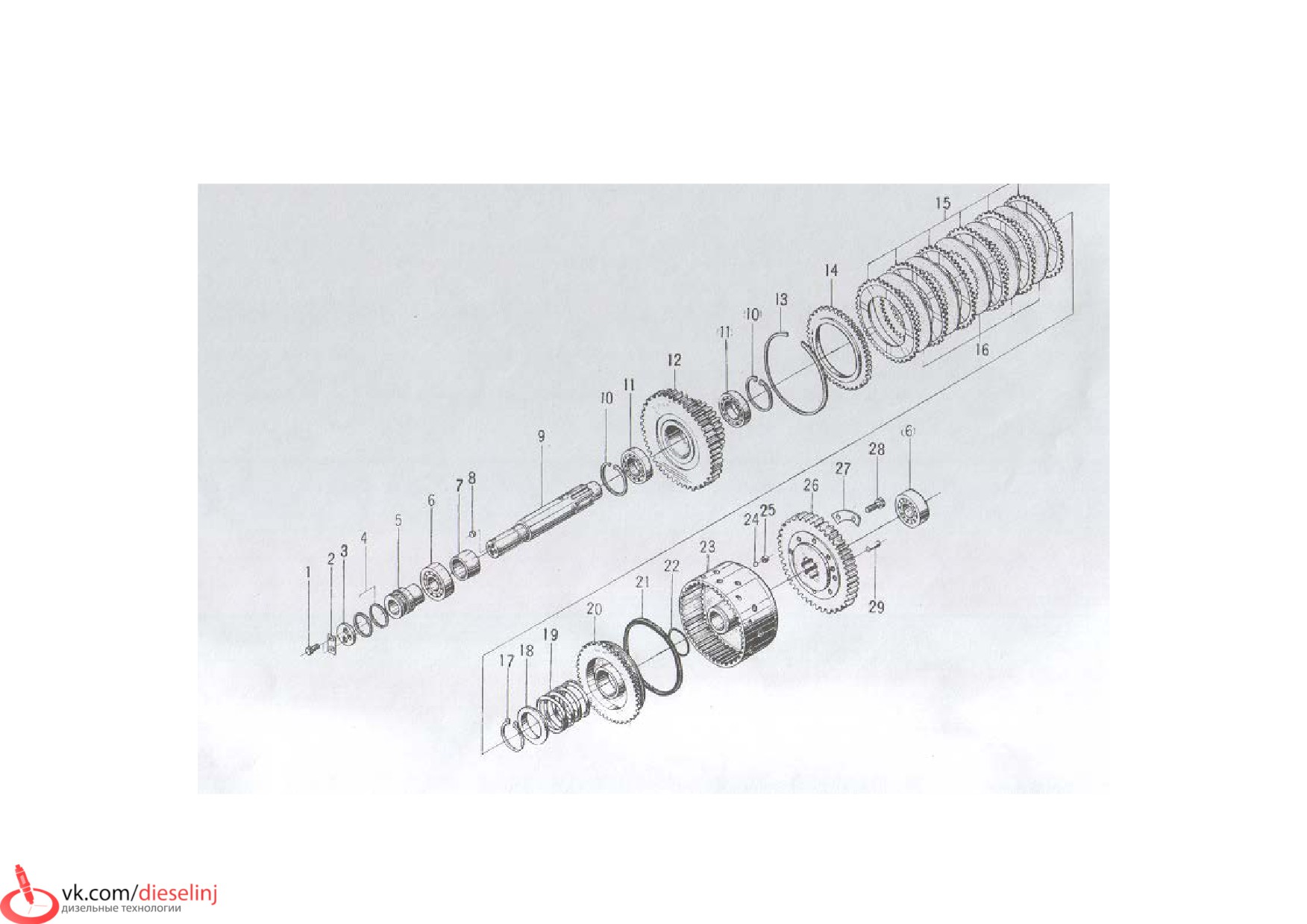

УСТАНОВКА ВХОДНОГО ВАЛА
Серийный
Название деталей
№ детали
Код
Количество
номер
21
Установка корпуса муфты сцепления
Z0105032105
ZL20-032105
1
22
Стальной ролик 5
B1500100005
GB/T308-1989
1
23
Седло клапана
Z0105032109
ZL20-032109
1
24
Зубчатое соединение Z=46
Z0105032010X1
ZL20-032010X1
1
Зубчатое соединение Z=49
Z0105032003
ZL20-032003
1
25
Стопорная прокладка
Z01050320060
ZL20-032006
4
26
Болт M10 Х 25
B0100110025
GB/T5783-1987
8
27
Шплинт (палец) A8Х22
B1203008022
GB/T119-1986
2
28
Подшипник
Z01050320040
ZL20-0322004
1
29
Внутренняя уплотнительная втулка
Z01050320030
ZL20-032003
1
30
Поршневое кольцо Ф 52
Z0105352914A
CA10-350914-A
2
31
Водобойная стенка вала
Z01050320020
ZL20-032002
1
32
Стопорная прокладка
Z01050320010
ZL20-032001
1
33
Болт М8Х16
B0100108016
GB/T5783-1986
2
Рис. 10 ВИЛОЧНЫЙ МЕХАНИЗМ (63605010)
ВИЛОЧНЫЙ МЕХАНИЗМ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Гайка М8
B0300108000
GB/T6170-1986
2
2
Пружинная шайба 8
B0200108003
GB/T93-1987
7
3
Балансир
Z0105030053
ZL20-030053
1
4
Болт М8 Х 45
B0100108045
GB/T5782-1986
1
5
Болт М8Х 25
B0100108025
GB/T5783-1986
6
6
Боковая крышка
Z0105030051
ZL20-030051
1
7
Прокладка
Z0105030054
ZL20-030054
1
8
Прут
Z0105030052
ZL20-030052
1
9
0 - кольцо 20 Х 2,5
B0600125020
Q26-01
1
10
Полуциркулярный ключ 6 Х 22
B1401006022
GB/T1099-1979
1
11
Вилка
Z0105030056
ZL20-030056
1
12
Пружина Ф 1,6
Z0105030055
ZL20-030055
1
13
Стальной ролик
B1501000000
GB/T308-1989
1
14
Установочный винт М8 Х 25
B1000508025
GB/T71-1985
1
15
0 кольцо 18 Х 2,5
B0600125018
Q26-01
1
16
Вилочный вал
Z0105030050
ZL20-030050
1
17
Прокладка δ 0,5
Z0105030018
ZL20-030018
1
18
Корпус вилочного механизма
Z0105030011
ZL20-030011
1
19
Шайба 10
B0200110003
GB/T93-1987
14
20
Болт М10 Х 25
B0100110025
GB/T5783-1986
14
ВИЛОЧНЫЙ МЕХАНИЗМ
Серийный
Название деталей
№ детали
Код
Количество
номер
21
Прокладка δ 0,5
Z0105030014
ZL20-030014
1
22
Крышка сальника, задний выходной вал
Z0105030012
ZL20-030012
1
23
Сальник 65 Х 90 Х 12
B0900190012
HG4-335-1966
2

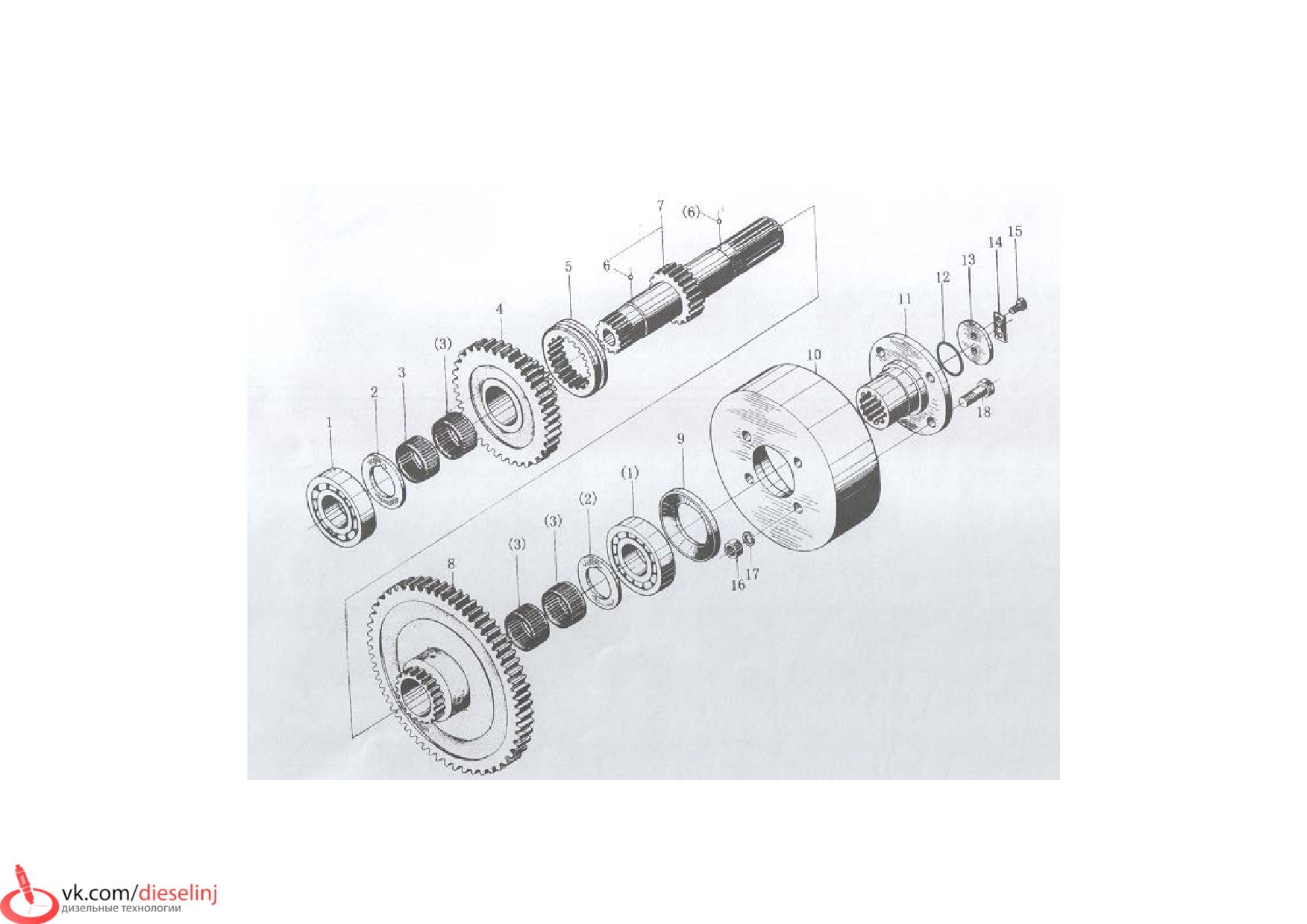

Рис. 11 ПЕРЕДНИЙ ВЫХОДНОЙ ВАЛ (63605011)
ПЕРЕДНИЙ ВЫХОДНОЙ ВАЛ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Роликовый подшипник 310
B0700000310
GB/T276-1989
2
2
Упорное кольцо
Z0105030010A
ZL20-03001A
2
3
Скользящий подшипник
B0702000000
SF-1 5530
4
4
Зубчатое сцепление Z= 42
Z0105030009
ZL20-030009
1
Зубчатое сцепление Z= 36
Z0105030009X1
ZL20-030009X1
1
5
Выдвижная гильза высокой/низкой
Z0105030019
Z120-030019
1
скорости
6
Стальной ролик 4
B1500100004
GB/T308-1989
2
7
Передний выходной вал
Z0105030028A
ZL20-030028A
1
8
Зубчатое сцепление Z= 62
Z0105030021
ZL20-030021
1
Зубчатое сцепление Z= 56
Z0105030021X1
ZL20-030021X1
1
9
Пылезащитный чехол
Z0105030030
ZL20-030030
1
10
Ручной тормоз барабана
Z0105030029
ZL20-030029
1
11
Фланец, выходной вал
Z0105030013
ZL20-030013
1
12
0 - кольцо 52 Х 5,7
B0600157052
Q26-01
1
13
Нажимная пластина
Z0105030078
ZL20-030078
1
14
Стопорная прокладка
Z0105030077
ZL20-030077
1
15
Болт М10 Х 25
B0100110025
GB/T5783-1986
2
16
Гайка М14
B0300114000
GB/T6175-1986
4
17
Пружинная шайба 14
B0200114003
GB/T93-1987
4
18
Болт М14 Х 40
B0100114040
GB/T5783-1986
4

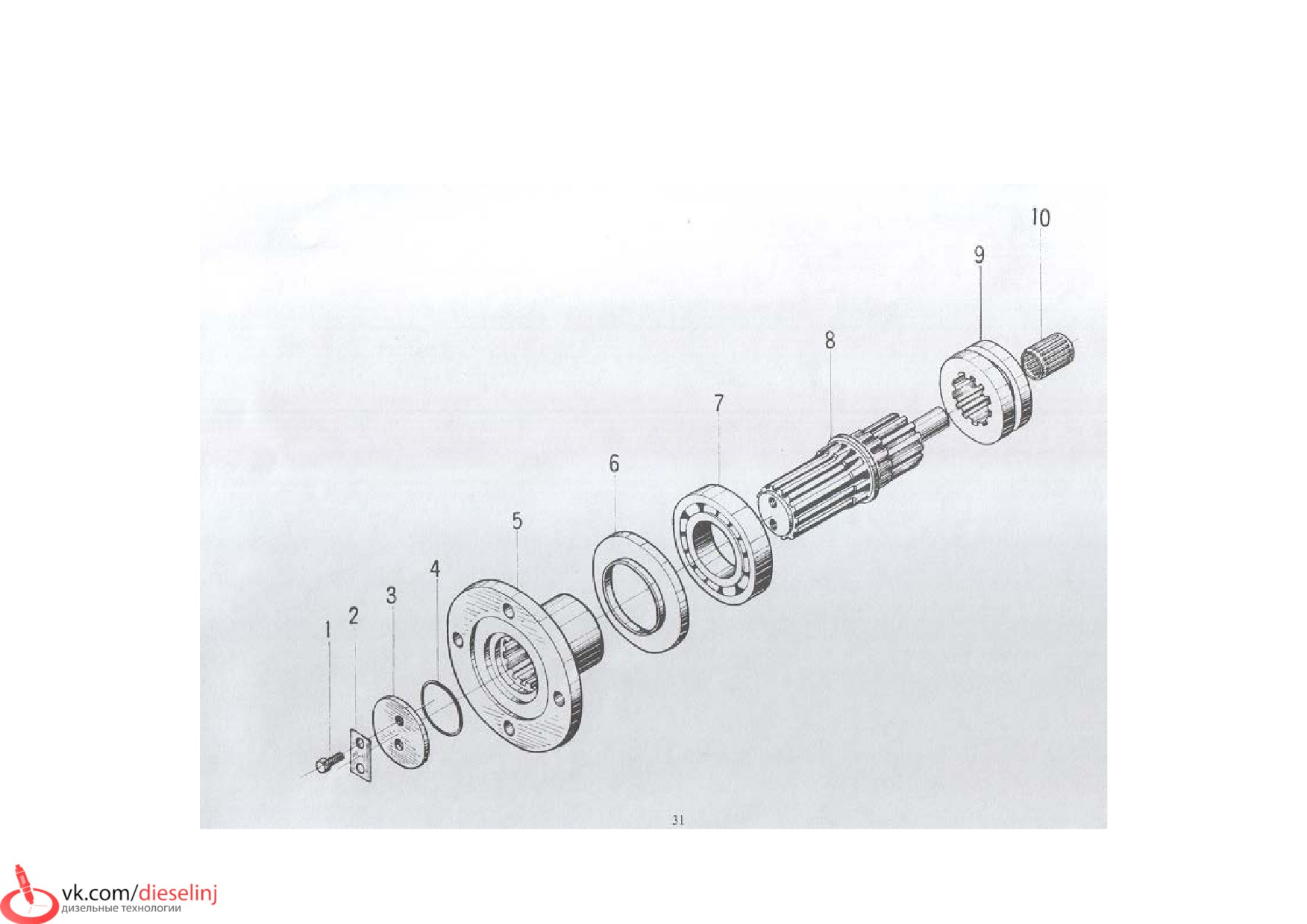

Рис. 12 Задний выходной вал (63605012)
ЗАДНИЙ ВЫХОДНОЙ ВАЛ
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Болт М10Х25
B0100110025
GB/T5783-1986
2
2
Стопорная прокладка
Z0105030077
ZL20-030077
1
3
Нажимная пластина
Z0105030078
ZL20-030078
1
4
0 - кольцо 52Х5,7
B0600157052
Q26-01
1
5
Фланец, выходной вал
Z0105030013
ZL20-030013
1
6
Пылезащитная деталь
Z0105030030
ZL20-030030
1
7
Роликовый подшипник 211
B0702000211
GB/T276-1989
1
8
Задний выходной вал
Z0105030015A
ZL20-030015A
1
9
Скользящая втулка, задняя ось разделения
Z0105030016
ZL20-030016
1
устройства соединения
10
Игольчатый подшипник
B0700064903
64903
1
19.051Х28.588Х36.75

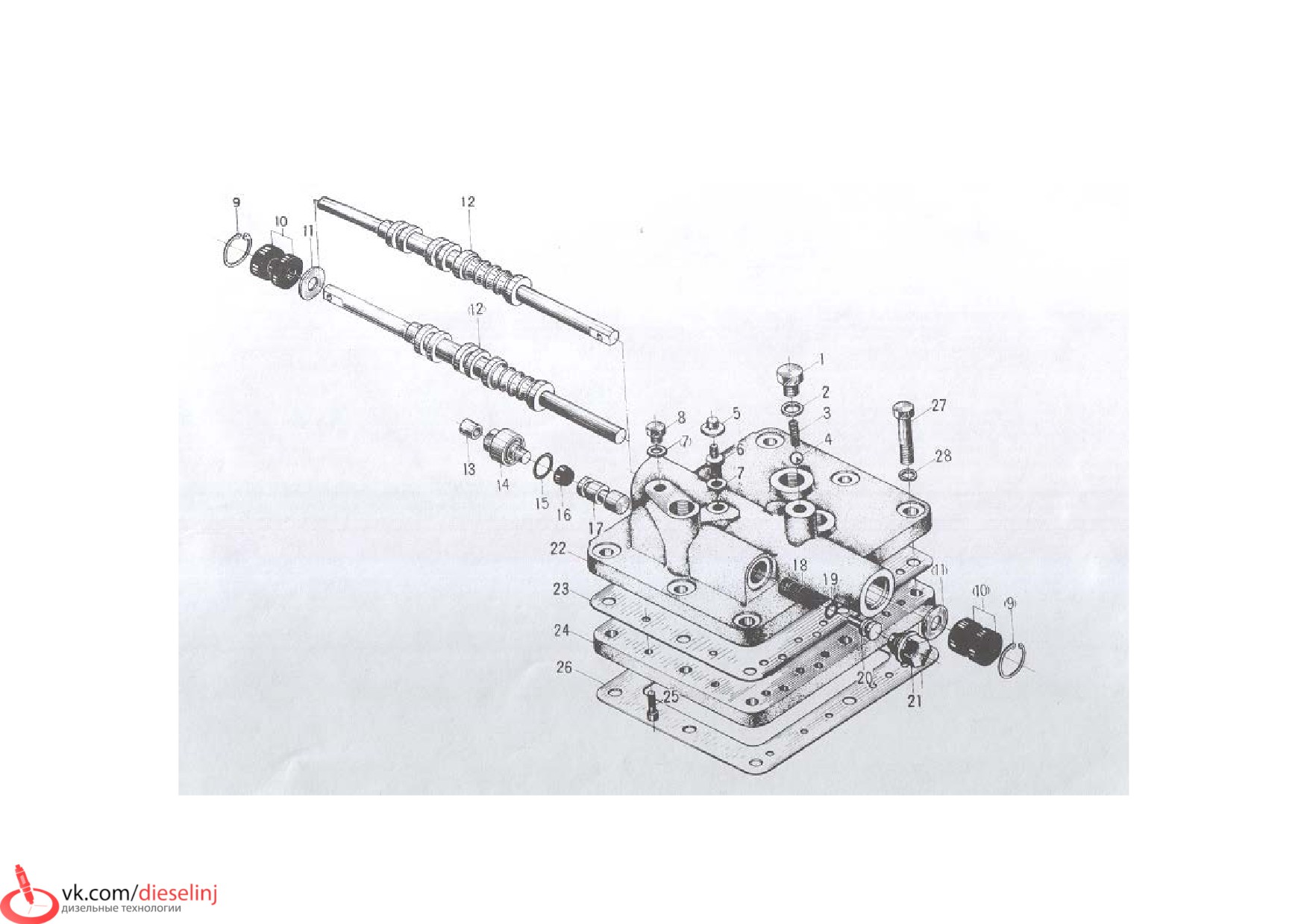

Рис. 13. Установка контрольного клапана (63605013)
УСТАНОВКА КОНТРОЛЬНОГО КЛАПАНА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Винт
Z0105039011
ZL20-039011
1
2
Шайба
Z0105039013
ZL20-039013
1
3
Пружина
Z0105039012
ZL20-039012
1
4
Стальной ролик 10
B1500100010
GB/T308-1989
1
5
Пылезащитная крышка Ф 10
Z0105039023
ZL20-039023
1
6
Штуцер для измерения давления
Z0105026010
ZL20-026010
1
7
Шайба
Z0105026009
ZL20-026009
2
8
Заглушка М10Х1-6h
B0800101001
Q20-1
1
9
Упорное кольцо для отверстия 30
B0400103002
GB/T893. 2-1986
2
10
Сальник 14Х30Х10
B0900103010
JB2600-80
4
11
Регулировочная шайба
Z0105039010
ZL20-039010
2
12
Контрольный скользящий клапан
Z0105039009
ZL20-039009
1
Контрольный скользящий клапан
Z0105039009X2
ZL20-039009X2
1
13
Пылезащитное устройство Ф 10
Z0105039022
ZL20-039022
1
14
Заглушка
Z0105039015
ZL20-039015
1
15
0 - кольцо 22Х2,5
B0600125022
Q26-01
1
16
Крышка
Z0105039016
ZL20-039016
1
17
Тормозной скользящий клапан
Z0105039017
ZL20-039017
1
18
Пружина
Z0105039018
ZL20-039018
1
Пружина
Z0105039018
ZL20-039018
1
19
0 - кольцо 16Х2
B0600120016
Q26-01
1
20
Гнездо пружины
Z0105039019
ZL20-039019
1
УСТАНОВКА КОНТРОЛЬНОГО КЛАПАНА
Серийный
Название деталей
№ детали
Код
Количество
номер
21
Заглушка
Z0105039021
ZL20-039021
1
22
Корпус клапана
Z0105039007
ZL20-039007
1
23
Прокладка δ 0,5
Z0105039020
ZL20-039020
1
24
Нижняя пластина
Z0105039008
ZL20-039008
1
25
Головка торцового ключа винта с головкой
B1000106016
GB/T70-1985
15
М6 Х 16
26
Прокладка
Z0105030034
ZL20-030034
1
27
Болт М10 Х 45
B0100110045
GB/T5783-1986
8
28
Шайба 10
B0200110000
GB/T93-1987
8

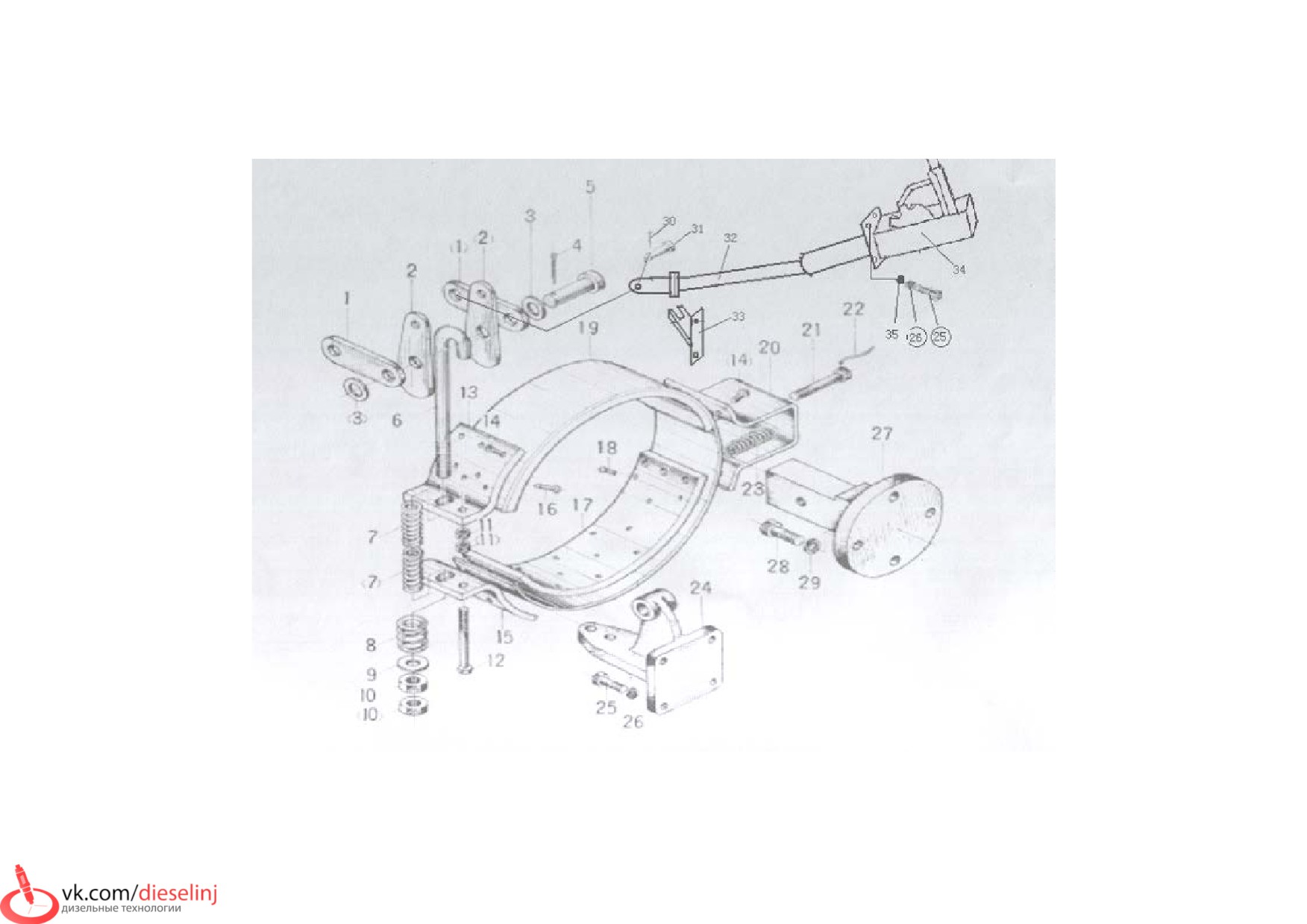

Рис. 14 УСТАНОВКА РУЧНОГО ТОРМОЗА (63605014)
УСТАНОВКА РУЧНОГО ТОРМОЗА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Соединительная пластина ручного тормоза
Z0105038005
ZL20-038005
2
2
Кулачковый диск
Z0105038003
ZL20-038003
2
3
Шайба 16
B0200116003
GB/T97. 1-1985
2
4
Шплинт 3Х25
B1202003025
GB/T91-1986
2
5
Осевой шплинт А16Х48
B1201016048
GB/T882-1986
2
6
Установочный винт
Z0105038004
ZL20-038004
1
7
Установочный винт волосковой пружины
Z0105038002
ZL20-038002
2
8
Установочный винт тонкой пружины
Z0105038001
ZL20-038001
2
9
Шайба 12
B0200112003
GB/T97. 1-1985
1
10
Гайка М12Х1,25
B03001120125
GB/T6171-1986
2
11
Гайка М8
B0300108000
GB/T6170-1986
2
12
Болт М8Х75
B0100108075
GB/T5783-1986
1
13
Тормозная лента верхней ножной
Z0105038102
ZL20-038102
1
фиксирующей пластины
14
Полукруглая заклепка 6Х12
B0500106012
GB/T867-1986
18
15
Тормозная лента нижней фиксирующей
Z0105038101
ZL20-038101
1
пластины
16
Плоская полупустая заклепка 5Х12
B0500205012
GB/T875-1986
4
17
Фрикционное колесо тормозного рычага
Z0105038104
ZL20-038104
2
18
Плоская полупустая заклепка 5Х17
B0500205017
GB/T875-1986
22
19
Стальная лента
Z0105038103
ZL20-038103
1
20
Держатель тормозной ленты
Z0105038105
ZL20-035105
1
21
Болт М10 Х 55
B0100110055
GB/T32. 1-1988
1
22
Стальная проволока 0,5
Z0105038007
ZL20-038007
1
УСТАНОВКА РУЧНОГО ТОРМОЗА
Серийный
Название деталей
№ детали
Код
Количество
номер
23
Регулировочная пружина
Z0105038006
ZL20-038006
1
24
Правый держатель тормоза
Z0105030041
ZL20-030041
1
25
Болт М8Х25
B0100108025
GB/T5783-1986
4
26
Пружинная шайба 8
B0200108000
GB/T93-1987
4
27
Левый держатель тормоза
Z0105030042
ZL20-030042
1
28
Болт М12 Х 30
B0100112030
GB/T5783-1986
4
29
Пружинная шайба 12
B0200112000
GB/T93-1987
4
30
Шплинт 3Х25
B1202003025
GB/T91-1986
1
31
Осевой шплинт А10Х35
B1201010035
GB/T882-1986
1
32
Мягкий вал
W0105352032
352032
1
33
Установленный держатель
W0105352033
352033
1
34
Установка ручного тормоза
W0105352034
352034
1
35
Шайба 8
B0200208000
GB/T93-1987
1
Рис. 15 УСТАНОВКА ПРОМЕЖУТОЧНОГО ВАЛА
(63605015)
УСТАНОВКА ПРОМЕЖУТОЧНОГО ВАЛА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Болт М8Х16
B0100108016
GB/T5783-1986
2
2
Стопорная прокладка
Z0105032001
ZL20-032001
1
3
Водобойная стенка вала
Z0105032002
ZL20-032002
1
4
Поршневое кольцо Ø 52
Z01053509164A
CA10-3509164A
2
5
Внутренняя герметическая втулка
Z0105032003
ZL20-032003
1
6
Роликовый подшипник 7507
B0707507000
GB/T297-1986
2
7
Зубчатое соединение Z=24
Z0105033001X1
ZL20-033001X1
1
Зубчатое соединение Z=25
Z0105033001
ZL20-033001
1
8
Заглушка 9
Z0105032009
ZL20-032009
1
9
Промежуточный вал
Z0105032002
ZL20-032002
1
10
Заклепочное кольцо для отверстия 75
B0400107502
GB/T893.1~. 2-1986
2
11
Радиальный роликовый подшипник
B0700000000
GB/T276-1989
2
12
Зубчатое соединение Z=41
Z01053033004X1
ZL20-033004X1
1
Зубчатое соединение Z=38
Z0105032007
ZL20-032007
1
13
Заклепочное кольцо
Z0105032101
ZL20-032101
1
14
Внешняя торцевая крышка
Z0105032102
ZL20-032102
1
15
Внешнее фрикционное колесо
Z0105032104
ZL20-032104
6
16
Внутреннее фрикционное колесо
Z0105032103
ZL20-032103
5
17
Заклепочное кольцо для вала 60
B0400106002
GB/T894. 2-1986
1
18
Гнездо пружины
Z0105032110
ZL20-032110
1
19
Пружина
Z0105032108
ZL20-032108
1
20
Поршень
Z0105032106
ZL20-032106
1
УСТАНОВКА ПРОМЕЖУТОЧНОГО ВАЛА
Серийный
Название деталей
№ детали
Код
Количество
номер
21
Уплотнительное кольцо
Z0105032107
ZL20-032107
1
22
0 - кольцо 60Х3,1
B0600131600
GB/T1235-1976
1
23
Установка корпуса муфты сцепления
Z0105032105
ZL20-032105
1
24
Стальной ролик 5
B1501000005
GB/T308-1989
1
25
Седло клапана
Z0105032109
ZL20-032109
1
26
Зубчатое соединение Z=54
Z0105352995
ZL200933995X1
1
Зубчатое соединение Z=49
Z0105033003
ZL20-033003
1
27
Стопорная прокладка
Z0105032006
ZL20-032006
4
28
Болт М10Х25
B0100110025
GB/T5783-1986
8
29
Палец (болт) А8 Х 22
B1203008022
GB/T110-1986
2
Рис. 16 Установка обратного вала (63605016)
УСТАНОВКА ОБРАТНОГО ВАЛА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Болт М8Х16
B0100108016
GB/T5783-1986
2
2
Стопорная прокладка
Z0105032001
ZL20-032001
1
3
Водобойная стенка вала
Z0105032002
ZL20-032002
1
4
Поршневое кольцо Ф 52
Z01053509164A
CA10-3509164A
2
5
Цапфа
Z0105032003
ZL20-032003
1
6
Конический роликовый подшипник 7507
B0700307507
GB/T297-1986
2
7
Рукав
Z0105036001
ZL20-036001
1
8
Заглушка 9
Z0105032009
ZL20-032009
1
9
Обратный вал
Z0105036003
ZL20-036003
1
10
Упорное кольцо для отверстия 75
B0400107500
GB/T893-1986
2
11
Радиальный роликовый подшипник 109
B0700100109
GB/T276-1989
2
12
Зубчатое соединение Z=49
Z0105036002X1
ZL20-036002X1
1
Зубчатое соединение Z=46
Z0105036002
ZL20-036002
1
13
Упорное кольцо
Z0105032101
ZL20-032101
1
14
Внешняя торцевая крышка
Z0105032102
ZL20-032102
1
15
Внешнее фрикционное колесо
Z0105032104
ZL20-032104
6
16
Внутреннее фрикционное колесо
Z0105032103
ZL20-032103
5
17
Упорное кольцо для вала 60
B0400106000
GB/T894. 2-1986
1
18
Гнездо пружины
Z0105032110
ZL20-032110
1
19
Пружина
Z0105032108
ZL20-032108
1
20
Поршень
Z0105032106
ZL20-032106
1
21
Уплотнительное кольцо
Z0105032107
ZL20-032107
1
УСТАНОВКА ОБРАТНОГО ВАЛА
Серийный
Название деталей
№ детали
Код
Количество
номер
22
0 - кольцо 6,0 Х 3,1
B0600131006
GB/T1235-1976
1
23
Установка корпуса муфты сцепления
Z0105032105
ZL20-032105
1
24
Стальной ролик 5
B1500100005
GB/T308-1989
1
25
Седло клапана
Z0105032109
ZL032109
1
26
Зубчатое соединение Z=44
Z0105036004X1
ZL20-036004X1
1
Зубчатое соединение Z=49
Z0105033003
ZL20-033003
1
27
Стопорная прокладка
Z0105032006
ZL20-032006
4
28
Болт М10Х25
B0100110025
GB/T5783-1986
8
29
Штифт (палец) А8 Х 22
B1203008022
GB/T119-1986
2

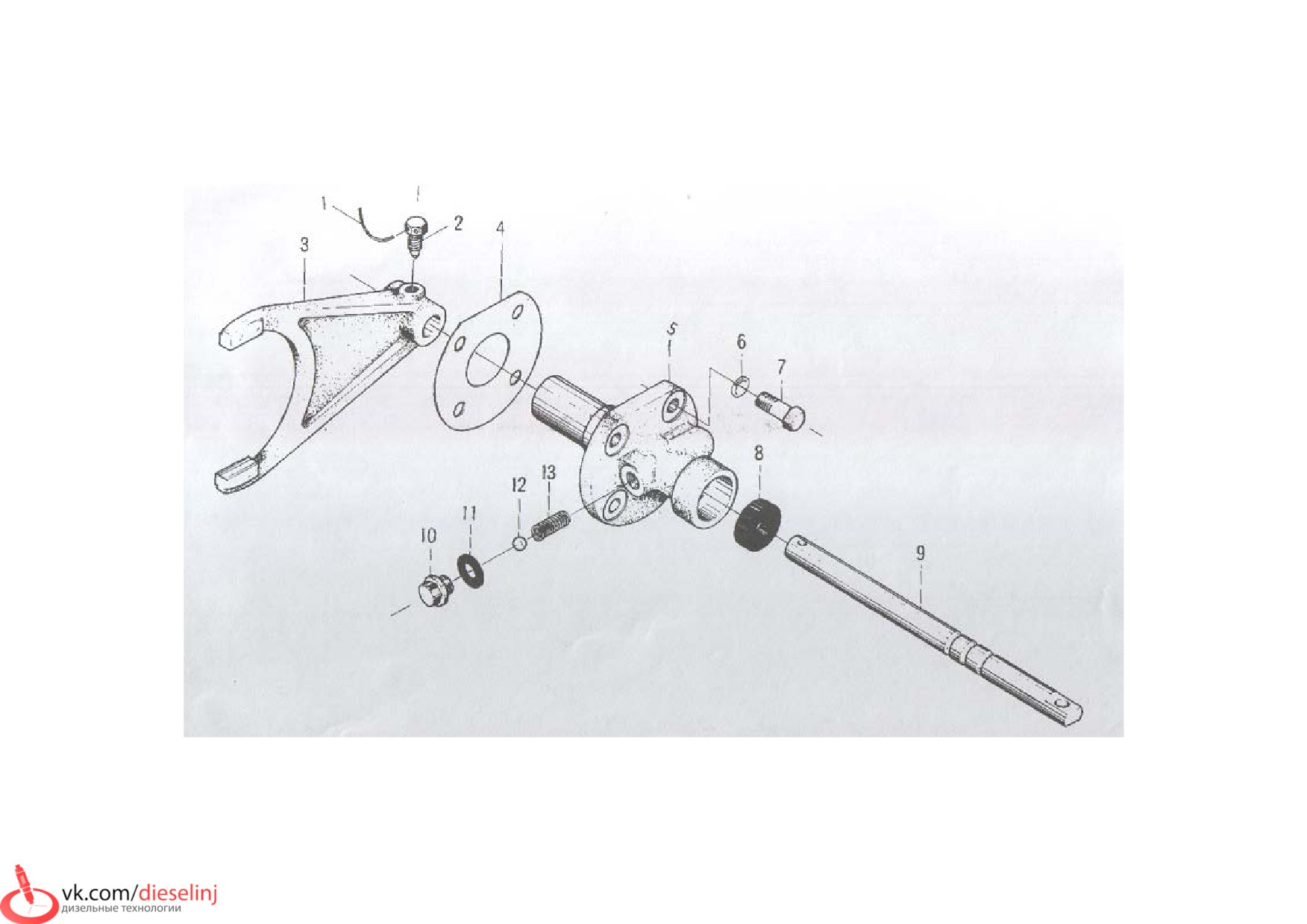

Рис 17. Вилочная установка вала высокой и низкой скорости (63605017)
ВИЛОЧНАЯ УСТАНОВКА ВЫСОКОЙ/НИЗКОЙ СКОРОСТИ ВАЛА
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Стальная проволока (провод) Ф1
Z0105352000
1
2
Прорезной винт
Z0105030049
ZL20-030049
1
3
Вилковый вал низкой и высокой скорости
Z0105030048
ZK20-030048
1
4
Прокладка
Z0105030045
ZL20-030045
1
5
Вилочная опора
Z0105030047
ZL20-030047
1
6
Шайба 10
B0200110000
GB/T93-1987
4
7
Болт М10Х30
B0100110030
GB/T5783-1986
4
8
Сальник 18Х35Х10
B0900135012
JB/T2600-1980
1
9
Вилочный вал
Z0105030046
ZL20-030046
1
10
Заглушка М12Х1,25
B0800112512
Q21-01
1
11
Шайба
Z0105030044
ZL20-030044
1
12
Стальной ролик 10
B1500100010
GB/T308-1989
1
13
Шайба Ф 1,6
Z0105030055
ZL20-030055
1

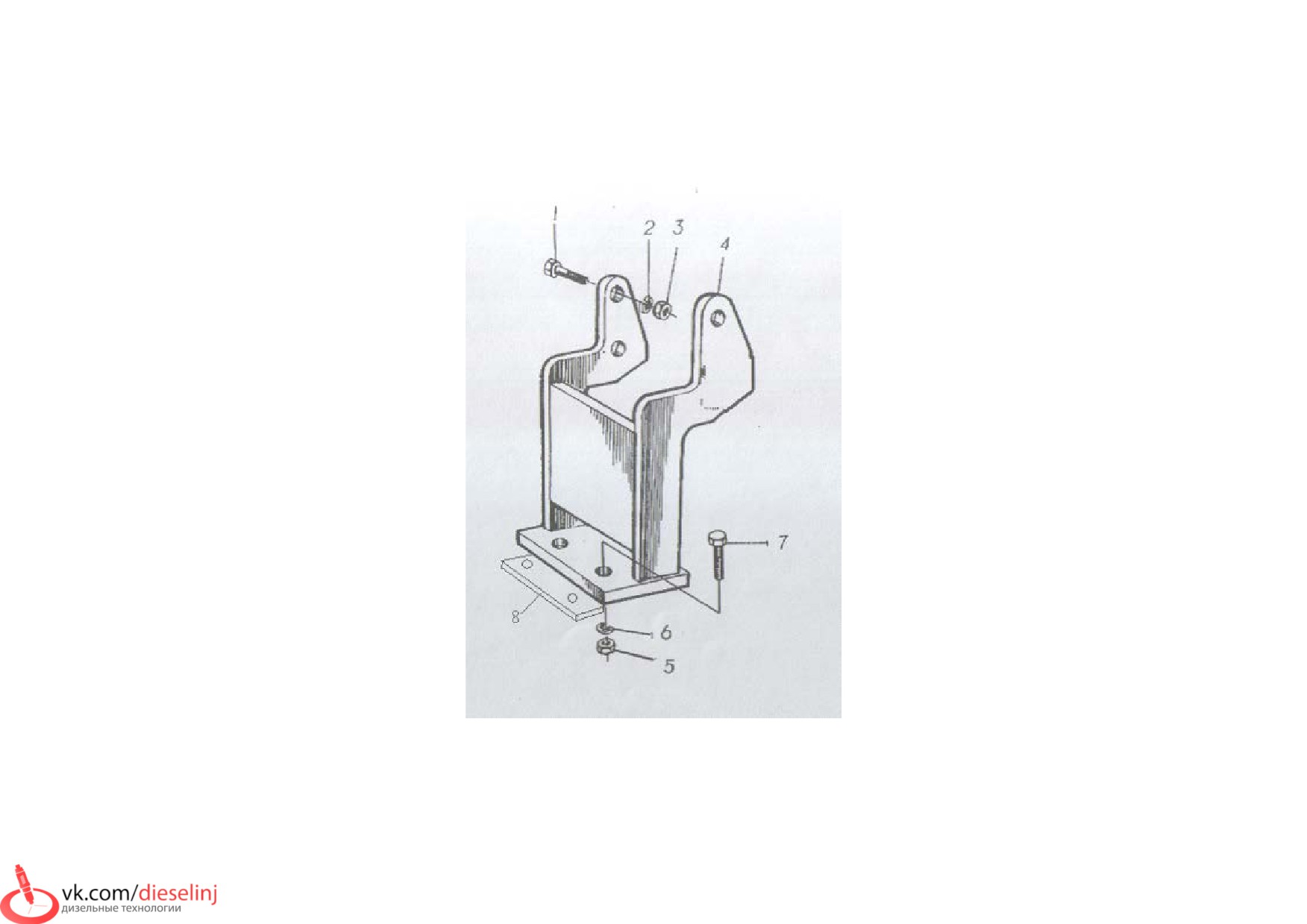

Рис. 18 ТРАНСМИССИОННЫЙ ДЕРЖАТЕЛЬ (КРОНШТЕЙН) (63605018)
ТРАНСМИССИОННЫЙ ДЕРЖАТЕЛЬ (КРОНШТЕЙН)
Серийный
Название деталей
№ детали
Код
Количество
номер
1
Болт М18Х80
B0100018080
GB5782-86
8
2
Стопорная шайба 18
B0200118003
GB93-87
8
3
Гайка М 18
B0300118001
GB6170-86
8
4
Трансмиссионный держатель
Z0104310001
ZL30F10-1
1
5
Гайка М16
B0300116001
GB6170-86
4
6
Стопорная шайба 16
B0200116003
GB93-87
4
7
Болт М16Х55
B0100016055
GB5782-86
4
8
Резиновая матовая поверхность
W63605018008
2
Рис. 19 УСТАНОВКА КОНВЕРТЕРА (63605019)
содержание .. 1 2 ..
//////////////////////////////////////////
