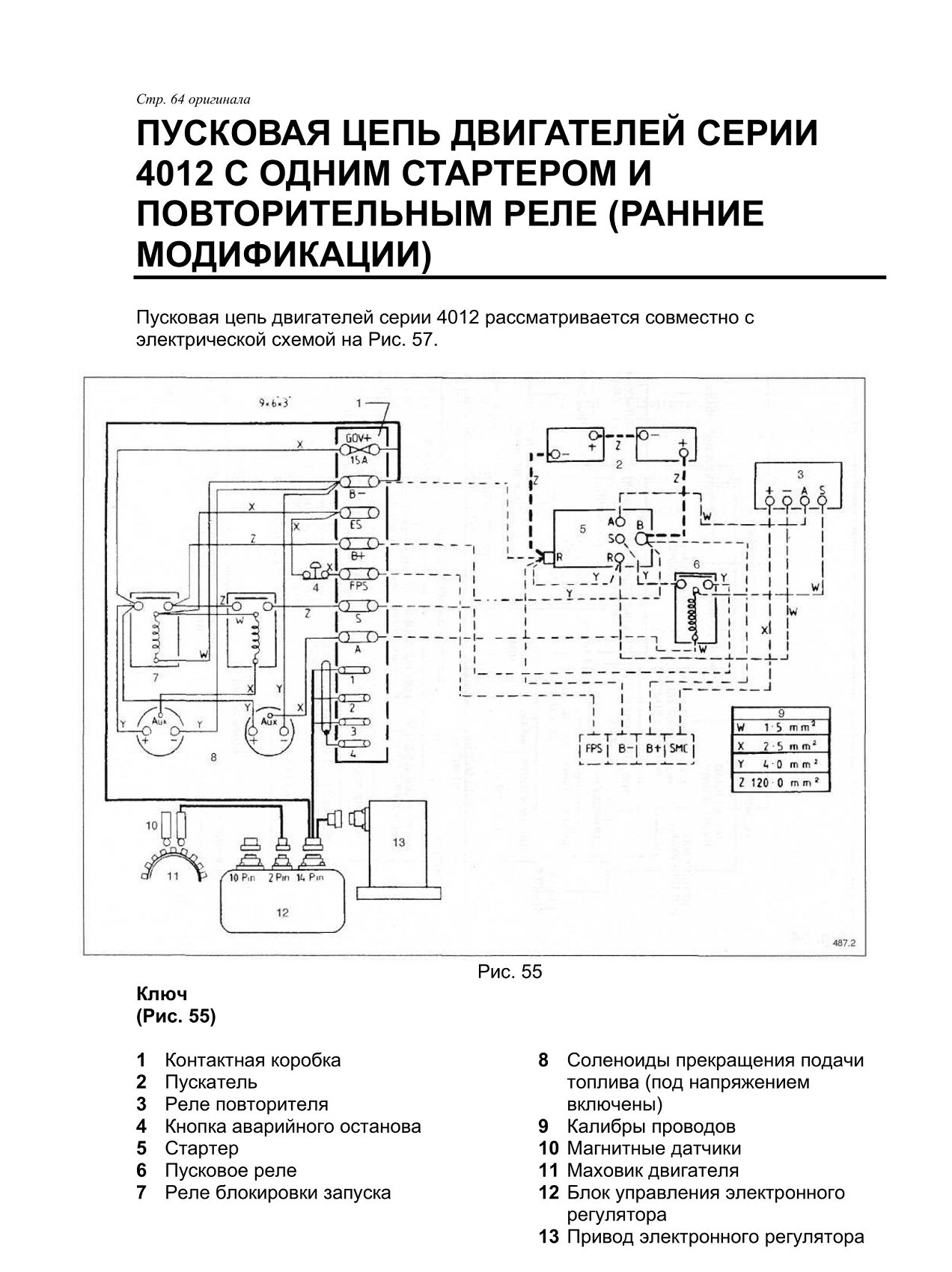

ПУСКОВАЯ ЦЕПЬ ДВИГАТЕЛЕЙ СЕРИИ 4012 С ОДНИМ СТАРТЕРОМ И ПОВТОРИТЕЛЬНЫМ РЕЛЕ (РАННИЕ МОДИФИКАЦИИ)
Пусковая цепь двигателей серии 4012 рассматривается совместно с электрической схемой на Рис. 57.

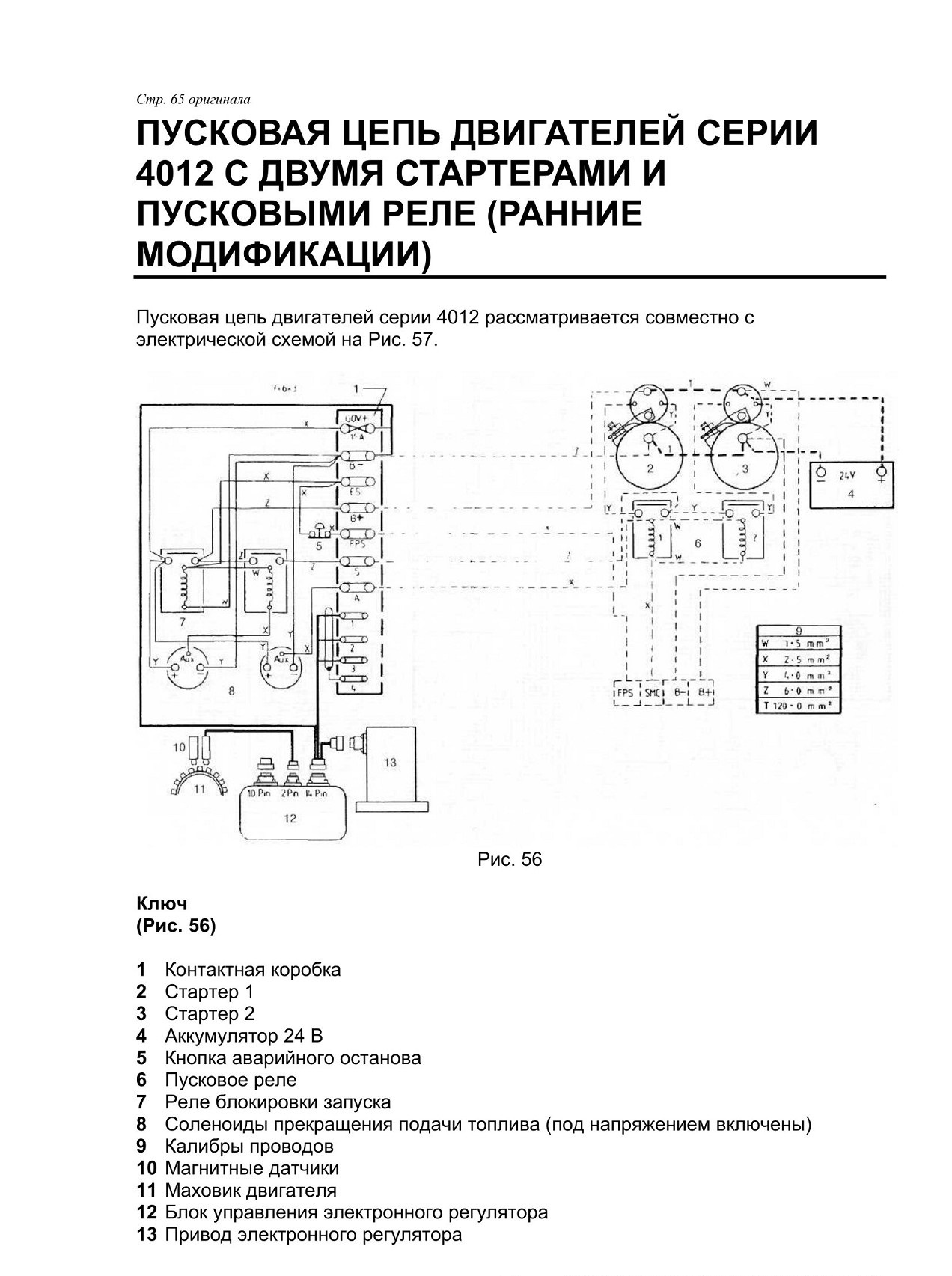

ПУСКОВАЯ ЦЕПЬ ДВИГАТЕЛЕМ СЕРИИ 4012 С ДВУМЯ СТАРТЕРАМИ И ПУСКОВЫМИ РЕЛЕ (РАННИЕ МОДИФИКАЦИИ)

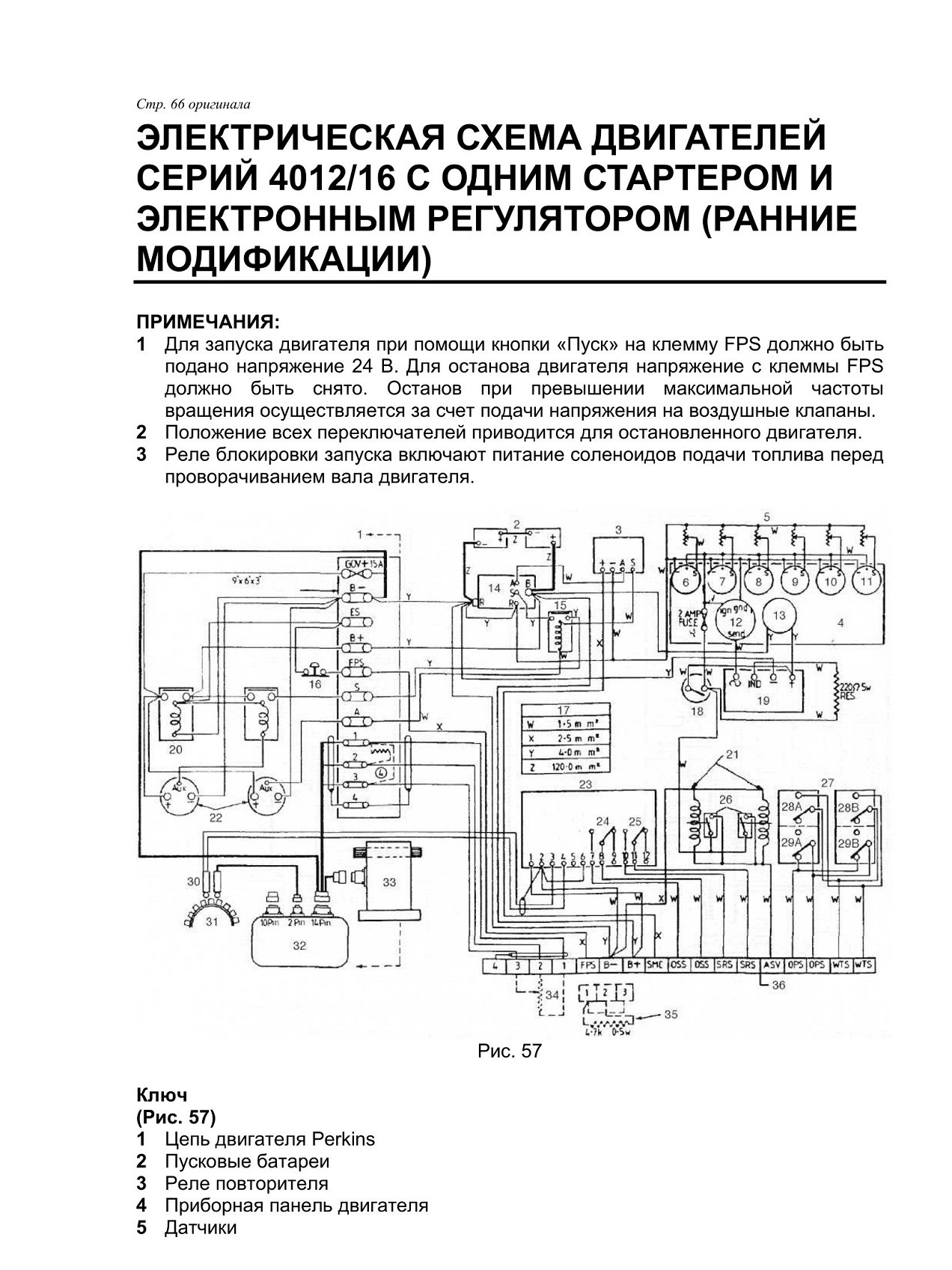

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДВИГАТЕЛЕЙ СЕРИЙ 4012/16 С ОДНИМ СТАРТЕРОМ И ЭЛЕКТРОННЫМ РЕГУЛЯТОРОМ (РАННИЕ МОДИФИКАЦИИ)
ПРИМЕЧАНИЯ:

1 Для запуска двигателя при помощи кнопки «Пуск» на клемму FPS должно быть подано напряжение 24 В. Для останова двигателя напряжение с клеммы FPS должно быть снято. Останов при превышении максимальной частоты вращения осуществляется за счет подачи напряжения на воздушные клапаны.

2 Положение всех переключателей приводится для остановленного двигателя.

3 Реле блокировки запуска включают питание соленоидов подачи топлива перед проворачиванием вала двигателя.

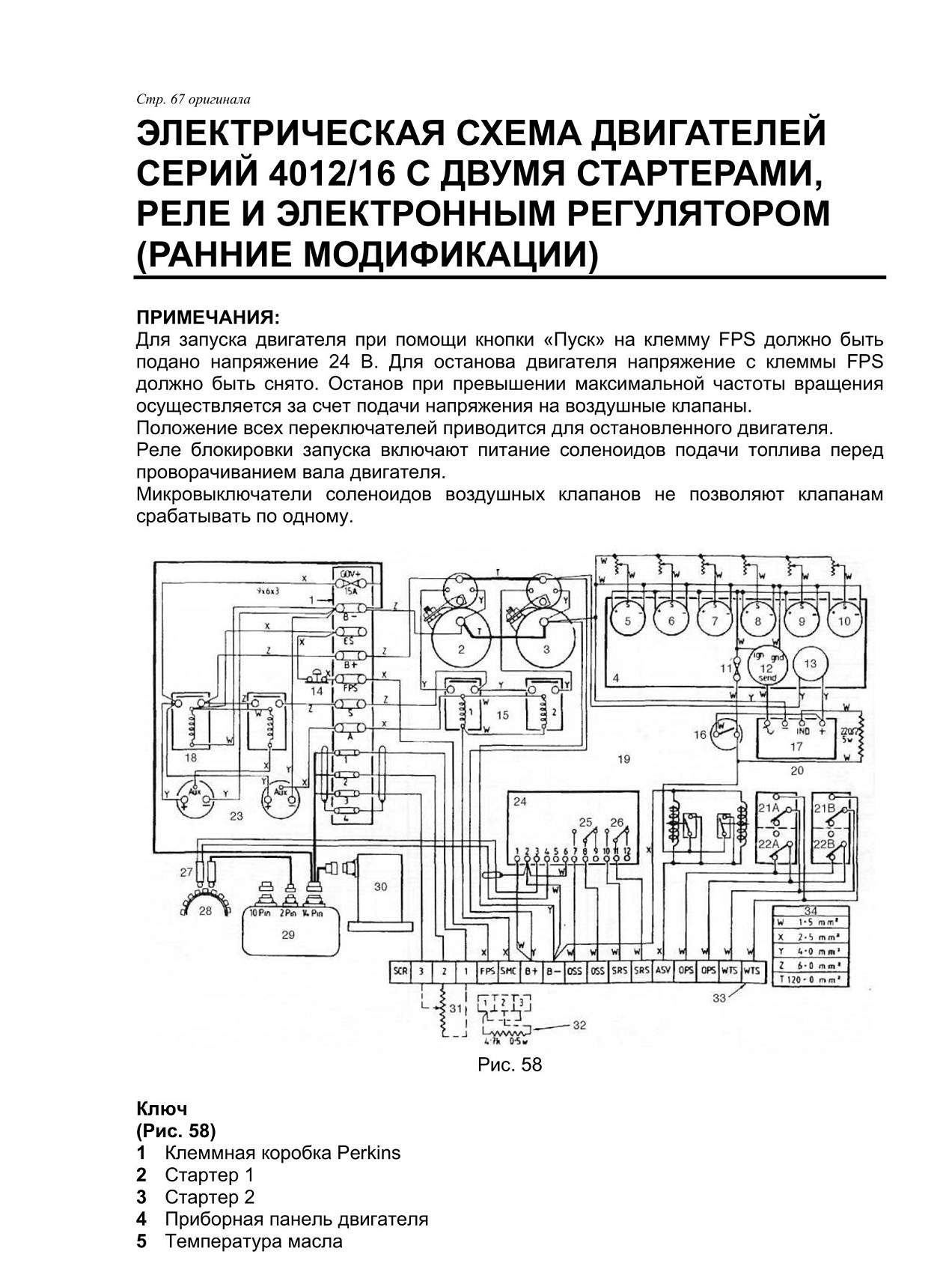

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДВИГАТЕЛЕЙ СЕРИЙ 4012/16 С ДВУМЯ СТАРТЕРАМИ, РЕЛЕ И ЭЛЕКТРОННЫМ РЕГУЛЯТОРОМ (РАННИЕ МОДИФИКАЦИИ)
ПРИМЕЧАНИЯ:

Для запуска двигателя при помощи кнопки «Пуск» на клемму FPS должно быть подано напряжение 24 В. Для останова двигателя напряжение с клеммы FPS должно быть снято. Останов при превышении максимальной частоты вращения осуществляется за счет подачи напряжения на воздушные клапаны.

Положение всех переключателей приводится для остановленного двигателя.

Реле блокировки запуска включают питание соленоидов подачи топлива перед проворачиванием вала двигателя.

Микровыключатели соленоидов воздушных клапанов не позволяют клапанам срабатывать по одному.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДВИГАТЕЛЕЙ СЕРИЙ 4012/16 С ОДНИМ СТАРТЕРОМ И ГИДРАВЛИЧЕСКИМ РЕГУЛЯТОРОМ (РАННИЕ МОДИФИКАЦИИ)

На двигателях устанавливаются гидравлические регуляторы Europa.

ПРИМЕЧАНИЕ: Положение всех переключателей приводится для остановленного двигателя.

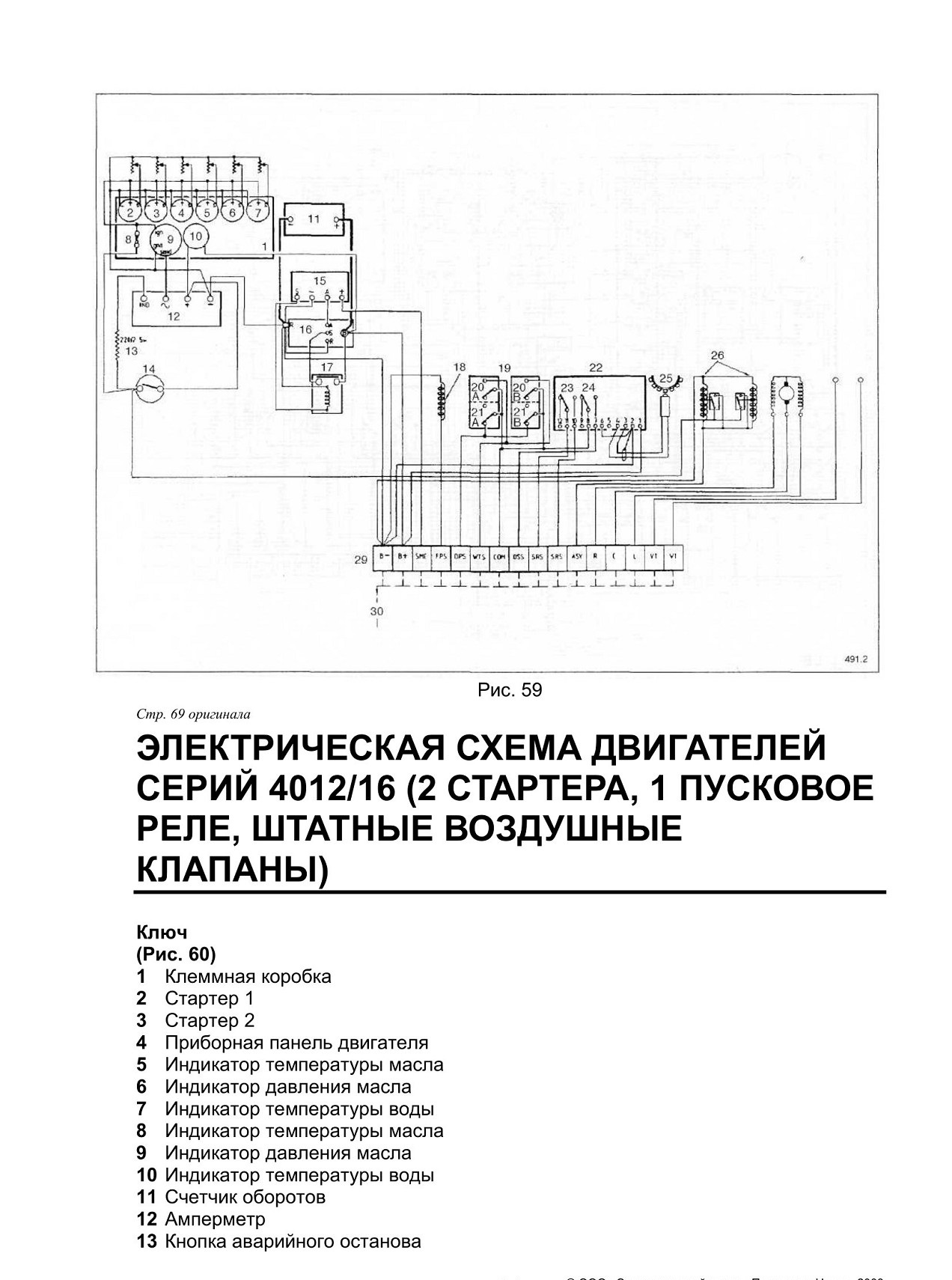

Ключ (Рис. 59)

1 Приборная панель двигателя

2 Индикатор температуры масла

3 Индикатор давления масла

4 Индикатор температуры воды

5 Индикатор температуры масла

6 Индикатор давления масла

7 Индикатор температуры воды

8 Предохранитель 2А

9 Счетчик оборотов

10 Амперметр

11 Стартерные аккумуляторы 24 В

12 Зарядный генератор

13 Резистор

14 Выключатель, срабатывающий при низком давлении масла

15 Повторительное реле

16 Стартер

17 Реле стартера

18 Соленоид

19 Выключатели левого и правого блоков для останова двигателя при возникновении неисправностей

20 А Температура воды

20 В Температура воды

21 А Давление масла

21 В Давление масла

22 Блок управления частотой вращения с двумя переключателями

23 Переключатель 1. 700 об/мин.

24 Переключатель 2. 1725 об/мин.

25 Маховик двигателя

26 Соленоиды воздушных клапанов. Замыкаются при подаче напряжения только в случае превышения допустимой частоты вращения. Не предназначены для непрерывной работы. Возврат в исходное состояние осуществляется вручную.

27 Двигатель привода регулятора

28 Клеммы на генераторе для внешнего устройства корректировки напряжения.

29 Клеммная коробка.

30 16-жильный кабель к панели управления с сечением жилы 2,5 мм2. Устанавливается заказчиком.

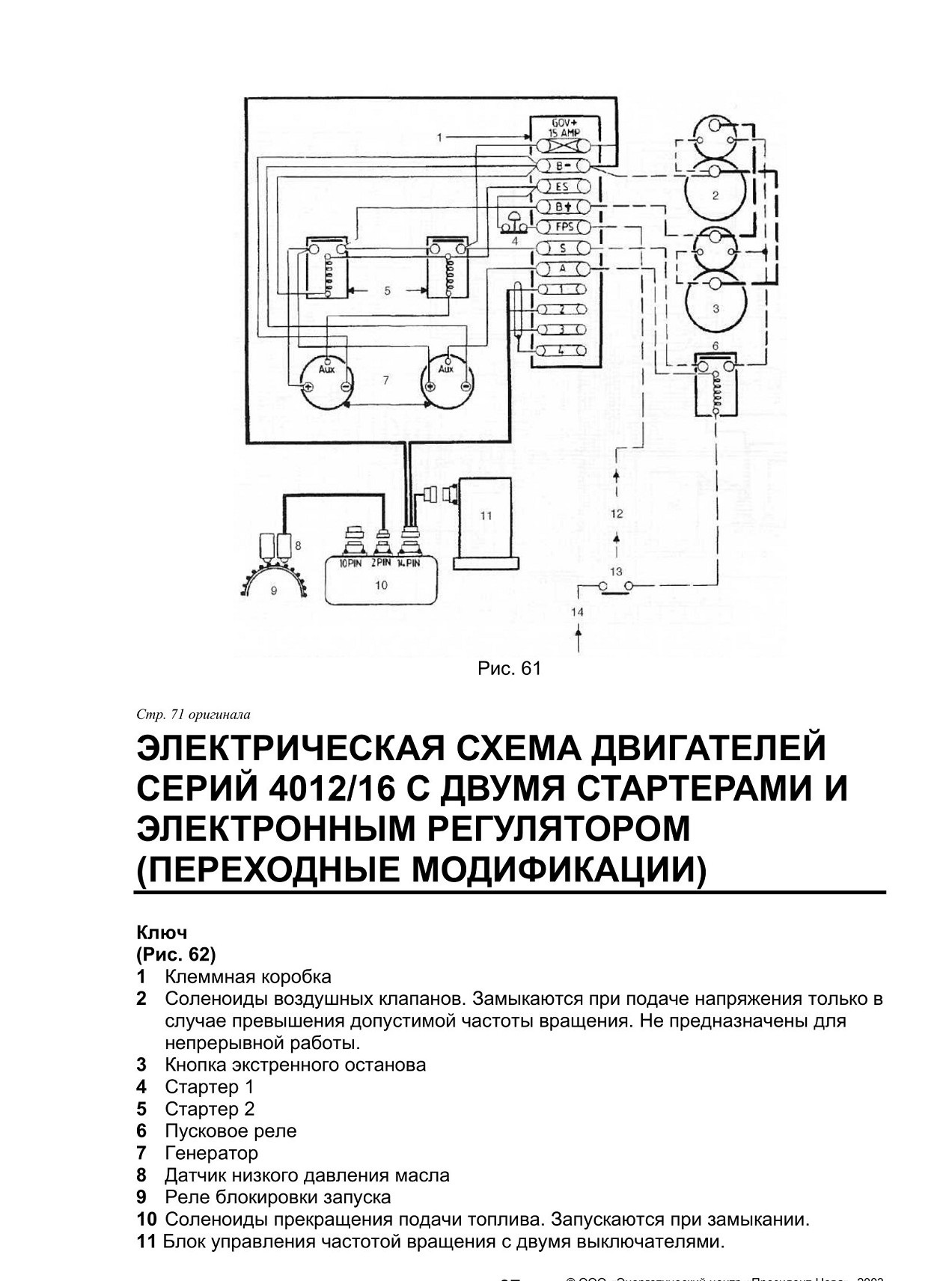

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДВИГАТЕЛЕЙ СЕРИЙ 4012/16 С ДВУМЯ СТАРТЕРАМИ, ОДНИМ ПУСКОВЫМ РЕЛЕ И ЭЛЕКТРОННЫМ РЕГУЛЯТОРОМ (ПОЗДНИЕ МОДИФИКАЦИИ)

Подключение к клеммной коробке дизельного двигателя

Ключ (Рис. 61)

1 Клеммная коробка для соединения с двигателем

2 Стартер 1

3 Стартер 2

4 Кнопка аварийного останова

5 Реле блокировки запуска

6 Пусковое реле

7 Соленоиды прекращения подачи топлива. Запускаются при замыкании.

8 Магнитные датчики

9 Маховик двигателя

10 Блок управления электронного регулятора

11 Привод электронного регулятора

12 Двигатель работает при подключении провода от положительной клеммы батареи. При отключении положительного полюса батареи происходит останов двигателя.

13 Кнопка запуска двигателя

14 Провод от положительной клеммы батареи
