Rosenberg холодильная техника. Каталог - часть 4
CT_1_10 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D1210.2 Y1210.2
D1210.3 Y1210.3
D1210.4 Y1210.4
D1310.2 Y1310.2
D1310.3 Y1310.3
D1310.4 Y1310.4
D1410.2 Y1410.2
D1410.3 Y1410.3
CTN
Производительность
кВт
171
151
222
189
257
211
255
224
334
284
387
319
337
297
440
376
Расход воздуха
м3/ч
59500
47500
57100
44900
55000
42300
89200
71200
85700
67300
82500
63500
119000
95000
114200
89700
Потребляемая мощность
кВт
4,40
3,00
4,40
3,00
4,40
3,00
6,60
4,50
6,600
4,50
6,60
4,50
8,80
6,00
8,80
6,00
Рабочий ток
А
8,40
5,40
8,40
5,40
8,40
5,40
12,60
8,10
12,60
8,10
12,60
8,10
16,80
10,80
16,80
10,80
Уровень звукового давления
дБА
58
52
58
52
58
52
60
54
60
54
60
54
61
55
61
55
CTL
Производительность
кВт
135
110
168
131
186
141
204
165
253
197
279
211
268
219
337
264
Расход воздуха
м3/ч
40800
30000
38400
27800
36000
25800
61200
44900
57600
41700
54000
38700
81600
59900
76700
55600
Потребляемая мощность
кВт
1,72
1,00
1,72
1,00
1,72
1,00
2,58
1,50
2,58
1,50
2,58
1,50
3,44
2,00
3,44
2,00
Рабочий ток
А
4,00
1,94
4,00
1,94
4,00
1,94
6,00
2,91
6,00
2,91
6,00
2,91
8,00
3,88
8,00
3,88
Уровень звукового давления дБА
44
37
44
37
44
37
46
39
46
39
46
39
47
40
47
40
CTQ
Производительность
кВт
125
92
154
107
167
112
188
139
231
161
251
167
251
185
306
215
Расход воздуха
м3/ч
36400
23500
34000
21500
31800
19800
54600
35200
51000
32200
47700
29600
72800
46900
68000
42900
Потребляемая мощность
кВт
1,34
0,66
1,34
0,66
1,34
0,66
2,01
0,99
2,11
0,99
2,01
0,99
2,68
1,32
2,68
1,32
Рабочий ток
А
2,80
1,34
2,80
1,34
2,80
1,34
4,20
2,01
4,20
2,01
4,20
2,01
5,60
2,68
5,60
2,68
Уровень звукового давления дБА
42
33
42
33
42
33
44
35
44
35
44
35
44
36
44
36
Общие характеристики
Поверхность охлаждения
м2
155
233
310
233
349
465
313
465
Емкость конденсатора
л
26
40
53
40
59
79
53
79
Вес H/V
кг
487
529
577
692
756
840
895
977
Диаметр труб. вход/выход
2х42/2х35
2х54/2х42
2х54/2х42
2х54/2х42
2х54/2х42
2х54/2х42
2х76/2х54
2х76/2х54
Модель
D1410.4 Y1410.4
D1510.2 Y1510.2
D1510.3 Y1510.3
D1510.4 Y1510.4
D1610.2 Y1610.2
D1610.3 Y1610.3
D1610.4 Y1610.4
D1610.6 Y1610.6
CTN
Производительность
кВт
515
422
427
376
537
462
629
524
513
451
669
568
777
636
777
636
Расход воздуха
м3/ч
110000
84600
148700
118700
142800
112100
137500
105800
178400
142400
171300
134500
165000
126900
153600
113200
Потребляемая мощность
кВт
8,80
6,00
11,00
7,50
11,00
7,50
11,00
7,50
13,20
9,00
13,20
9,00
13,20
9,00
13,20
9,00
Рабочий ток
А
16,80
10,80
21,00
13,50
21,00
13,50
21,00
13,50
25,20
16,20
25,20
16,20
25,20
16,20
25,20
16,20
Уровень звукового давления
дБА
61
55
62
56
62
56
62
56
63
57
63
57
63
57
63
57
CTL
Производительность
кВт
372
282
339
273
414
326
460
352
407
330
506
394
559
422
Расход воздуха
м3/ч
72000
51600
102000
74900
95900
69500
90000
64500
122400
89800
115100
83400
108000
77400
Потребляемая мощность
кВт
3,44
2,00
4,30
2,50
4,30
2,50
4,30
2,50
5,16
3,00
5,16
3,00
5,16
3,00
Рабочий ток
А
8,00
3,88
10,00
4,85
10,00
4,85
10,00
4,85
12,00
5,82
12,00
5,82
12,00
5,82
Уровень звукового давления дБА
47
40
48
41
48
41
48
41
49
42
49
42
49
42
CTQ
Производительность
кВт
334
275
312
229
381
266
416
279
376
277
462
321
504
337
Расход воздуха
м3/ч
63500
39500
91000
58600
85000
53600
79400
49400
109200
70400
102000
64400
95300
59200
Потребляемая мощность
кВт
2,68
1,32
3,35
1,65
3,35
1,65
3,35
1,65
4,02
1,98
4,02
1,98
4,02
1,98
Рабочий ток
А
5,60
2,68
7,00
3,35
7,00
3,35
7,00
3,35
8,40
4,02
8,40
4,02
8,40
4,02
Уровень звукового давления дБА
45
36
46
37
46
37
46
37
47
38
47
38
47
38
Общие характеристики
Поверхность охлаждения
м2
620
388
581
775
465
698
930
1396
Емкость конденсатора
л
106
66
99
132
79
119
158
238
Вес H/V
кг
1091
1086
1190
1330
1301
1449
1595
1889
Диаметр труб. вход/выход
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
(*) Температура наружного воздуха 250С;
(**) Температура конденсации 400С.
61
Выносные конденсаторы CJ
Выносные конденсаторы
с V-образным теплообменником
и вертикальным выбросом
воздуха
125-1485 кВт
КОНСТРУКЦИЯ
ПРИНАДЛЕЖНОСТИ
Корпус
Система поддержания давления конденса-
Корпус конденсаторов изготовлен из листо-
ции с помощью регулирования частоты вра
вой оцинкованной стали и покрыт эмалью
щения вентиляторов для эксплуатации при
(цвет RAL9002). Вентиляторы в данной моде
низкой температуре наружного воздуха.
ле конденсаторов расположены в два ряда.
Теплообменник
Теплообменник конденсаторов изготовлива-
ется из гладких медных труб диаметром 3/8"
или 12мм с высокоэффективным алюминие-
вым оребрением. Мендный коллектор тепло-
обменника снабжен штуцером диаметром 1/4
для подсоединения манометра. Внутренняя
поверхность теплообменника очищена и
обезжирена. Все теплообменники поверены
на герметичность сухим воздухом под давле-
нием 30 бар.
Вентиляторы
В конструкции конденсаторов использованы
осевые вентиляторы с рабочим колесом, за-
крепленным непосредственно на электро-
двигателе. Вентиляторы статически и дина-
мически сбалансированы и имеют защитную
решетку. Электродвигатели вентиляторов
питаются от трехфазной сети (400В/50Гц),
допускают подключение по схеме "звезда"
или "треугольник", защищены от перегрузки
втроенным тепловым реле, и имеют степень
защиты IP54.
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
Корпус
- из нержавеющей стали
- из алюминиевого сплава
Теплообменник
- окрашенное алюминиевое оребрение
- медное оребрение
- покытое оловом медное оребрение
- коррозионностойкое
Вентиляторы
- с однофазными элекродвигателями
- с электродвигателями работающими в сети
с частотой тока 60 Гц.
62
CJ_2_80 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D2280.2 Y2280.2
D2280.3 Y2280.3
D2280.4 Y2280.4
D2280.6 Y2280.6
D2380.2 Y2380.2
D2380.3 Y2380.3
D2380.4 Y2380.4
D2480.2 Y2480.2
CJN
Производительность
кВт
246
215
319
268
374
306
418
315
370
321
486
407
557
455
491
425
Расход воздуха
м3/ч
87100
67800
84200
64300
81200
61200
75300
55600
130700
101600
126300
96500
121800
91700
174200
135500
Потребляемая мощность
кВт
8,00
5,00
8,00
5,00
8,00
5,00
8,00
5,00
12,00
7,50
12,00
7,50
12,00
7,50
16,00
10.00
Рабочий ток
А
16,00
9,20
16,00
9,20
16,00
9,20
16,00
9,20
24,00
13,80
24,00
13,80
24,00
13,80
32.00
18.40
Уровень звукового давления
дБА
58
51
58
51
58
51
58
51
60
53
60
53
60
53
61
54
CJL
Производительность
кВт
198
147
249
178
282
191
297
222
376
266
422
288
392
293
Расход воздуха
м3/ч
60000
39400
57800
37000
55600
34800
90000
59100
86700
55400
83400
52200
119900
78800
Потребляемая мощность
кВт
3,72
1,88
3,72
1,88
3,72
1,88
5,58
2,82
5,58
2,82
5,58
2,82
7,44
3,76
Рабочий ток
А
8,00
4,00
8,00
4,00
8,00
4,00
12,00
6,00
12,00
6,00
12,00
6,00
16,00
8,00
Уровень звукового давления дБА
50
38
50
38
50
38
52
40
52
40
52
40
53
41
CJQ
Производительность
кВт
152
125
184
149
201
158
227
189
277
222
301
238
299
249
Расход воздуха
м3/ч
40700
31500
38700
29600
36900
27900
61100
47300
58100
44400
55300
41800
81400
63000
Потребляемая мощность
кВт
1,48
0,80
1,48
0,80
1,48
0,80
2,22
1,20
2,22
1,20
2,22
1,20
2,96
1,60
Рабочий ток
А
4,80
2,00
4,80
2,00
4,80
2,00
7,20
3,00
7,20
3,00
7,20
3,00
9,60
4,00
Уровень звукового давления дБА
41
35
41
35
41
35
43
37
43
37
43
37
44
38
Общие характеристики
Поверхность охлаждения
м2
222
332
443
665
332
498
665
443
Емкость конденсатора
л
38
57
75
113
57
85
113
75
Вес H/V
кг
968
1028
1098
1244
1388
1476
1594
1802
Диаметр труб. вход/выход
2х54/2х42
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
Модель
D2480.3 Y2480.3
D2480.4 Y2480.4
D2580.2 Y2580.2
D2580.3 Y2580.3
D2580.4 Y2580.4
D2680.2 Y2680.2
D2680.3 Y2680.3
D2680.4 Y2680.4
CJN
Производительность
кВт
640
539
750
609
618
535
810
678
942
763
741
645
972
814
1133
917
Расход воздуха
м3/ч
168300
128600
162400
122300
217800
169300
210400
160700
203000
152900
261300
203200
252500
192900
243500
183400
Потребляемая мощность
кВт
16,00
10,00
16,00
10,00
20,00
12,50
20,00
12,50
20,00
12,50
24,00
15,00
24,00
15,00
24,00
15,00
Рабочий ток
А
32,00
18,40
32,00
18,40
40,00
23,00
40,00
23,00
40,00
23,00
48,00
27,60
48,00
27,60
48,00
27,60
Уровень звукового давления
дБА
61
54
61
54
62
55
62
55
62
55
63
56
63
56
63
56
CJL
Производительность
кВт
499
356
565
383
493
367
625
442
706
477
594
444
752
532
849
574
Расход воздуха
м3/ч
115600
73900
111100
69600
149900
98500
144500
92300
138900
86900
179900
118200
173400
110800
166700
104300
Потребляемая мощность
кВт
7,44
3,76
7,44
3,76
9,30
4,70
9,30
4,70
9,30
4,70
11,16
5,64
11,16
5,64
11,16
5,64
Рабочий ток
А
16,00
8,00
16,00
8,00
20,00
10,00
20,00
10,00
20,00
10,00
24,00
12,00
24,00
12,00
24,0
12,00
Уровень звукового давления дБА
53
41
53
41
53
41
53
41
53
41
55
43
55
43
55
43
CJQ
Производительность
кВт
370
299
403
317
376
312
460
372
502
394
453
378
552
447
605
475
Расход воздуха
м3/ч
77400
59200
73700
55700
101700
78700
96700
74000
92100
69700
122100
94500
116100
88700
110600
83600
Потребляемая мощность
кВт
2,96
1,60
2,96
1,60
3,70
2,0
3,70
2,00
3,70
2,00
4,44
2,40
4,44
2,40
4,44
2,40
Рабочий ток
А
9,60
4,00
9,60
4,00
12,00
5,00
12,00
5,00
12,00
5,00
14,40
6,00
14,40
6,00
14,40
6,00
Уровень звукового давления дБА
44
38
44
38
45
39
45
39
45
39
46
40
46
40
46
40
Общие характеристики
Поверхность охлаждения
м2
665
886
554
831
1108
665
997
1329
Емкость конденсатора
л
113
151
94
141
189
113
170
226
Вес H/V
кг
1802
1938
2076
2216
2386
2556
2840
3044
Диаметр труб. вход/выход
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
Модель
D2680.6 Y2680.6
CJN
Производительность
кВт
1230
931
Расход воздуха
м3/ч
225900
166700
Потребляемая мощность
кВт
24,00
15,00
Рабочий ток
А
48,00
27,60
Уровень звукового давления дБА
63
56
Общие характеристики
Поверхность охлаждения
м2
1994
Емкость конденсатора
л
340
Вес H/V
кг
3452
Диаметр труб. вход/выход
2х76/2х54
(*) Температура наружного воздуха 250С;
(**) Температура конденсации 400С.
63
CJ_2_90 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D2290.2 Y2290.2
D2290.3 Y2290.3
D2290.4 Y2290.4
D2290.6 Y2290.6
D2390.2 Y2390.2
D2390.3 Y2390.3
D2390.4 Y2390.4
D2490.2 Y2490.2
CJN
Производительность
кВт
284
244
367
312
438
356
506
367
425
367
565
473
649
532
565
486
Расход воздуха
м3/ч
116100
86000
110600
80800
105600
75400
96500
65800
174100
129000
165900
121200
158400
113100
232100
172000
Потребляемая мощность
кВт
13,20
7,60
13,20
7,60
13,20
7,60
13,20
7,60
19,80
11,40
19,80
11,40
19,80
11,40
26,40
15,20
Рабочий ток
А
25,20
14,00
25,20
14,00
25,20
14,00
25,20
14,00
37,80
21,00
37,80
21,00
37,80
21,00
50,40
28,00
Уровень звукового давления
дБА
63
56
63
56
63
56
63
56
65
58
65
58
65
58
66
59
CJL
Производительность
кВт
207
163
260
197
295
216
310
244
394
295
440
321
409
321
Расход воздуха
м3/ч
64200
45000
61300
42200
58800
39900
96200
67500
92000
63300
88100
59800
128300
90000
Потребляемая мощность
кВт
3,60
1,88
3,60
1,88
3,60
1,88
5,40
2,82
5,40
2,82
5,40
2,82
7,20
3,76
Рабочий ток
А
8,80
4,20
8,80
4,20
8,80
4,20
13,20
6,30
13,20
6,30
13,20
6,30
17,60
8,40
Уровень звукового давления дБА
53
45
53
45
53
45
55
47
55
47
55
47
56
48
CJQ
Производительность
кВт
211
180
257
213
284
227
317
271
389
321
422
339
420
356
Расход воздуха
м3/ч
66500
52300
60700
47100
55700
42300
99700
78400
91000
70600
83500
63500
132900
104600
Потребляемая мощность
кВт
2,80
1,80
2,80
1,80
2,80
1,80
4,20
2,70
4,20
2,70
4,20
2,70
5,60
3,60
Рабочий ток
А
7,20
3,56
7,20
3,56
7,20
3,56
10,80
5,34
10,80
5,34
10,80
5,34
14,4
7,12
Уровень звукового давления дБА
48
43
48
43
48
43
50
45
50
45
50
45
51
46
Общие характеристики
Поверхность охлаждения
м2
222
332
443
665
332
498
665
443
Емкость конденсатора
л
38
57
75
113
57
85
113
75
Вес H/V
кг
1014
1074
1144
1290
1452
1542
1658
1884
Диаметр труб. вход/выход
2х54/2х42
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
Модель
D2490.3 Y2490.3
D2490.4 Y2490.4
D2590.2 Y2590.2
D2590.3 Y2590.3
D2590.4 Y2590.4
D2690.2 Y2690.2
D2690.3 Y2690.3
D2690.4 Y2690.4
CJN
Производительность
кВт
739
627
878
715
711
614
942
790
1109
898
851
737
1131
948
1333
1080
Расход воздуха
м3/ч
221200
161600
211200
150800
290100
214900
276500
202000
263900
188500
348100
257900
331800
242300
316700
226100
Потребляемая мощность
кВт
26,40
15,20
26,40
15,20
33,00
19,00
33,00
19,00
33,00
19,00
39,60
22,80
39,60
22,80
39,60
22,80
Рабочий ток
А
50,40
28,00
50,40
28,00
63,00
35,00
63,00
35,00
63,00
35,00
75,60
42,00
75,60
42,00
75,60
42,00
Уровень звукового давления
дБА
66
59
66
59
67
60
67
60
67
60
68
61
68
61
68
61
CJL
Производительность
кВт
521
394
592
431
517
405
653
491
739
537
620
486
785
592
889
645
Расход воздуха
м3/ч
122600
84400
117500
79700
160400
112400
153200
105500
146800
99600
192400
134900
183900
126600
176200
119500
Потребляемая мощность
кВт
720
3,76
7,20
3,76
9,00
4,70
9,00
4,70
9,00
4,70
10,80
5,64
10,80
5,64
10,80
5,64
Рабочий ток
А
17,60
8,40
17,60
8,40
22,00
10,50
22,00
10,50
22,00
10,50
26,40
12,60
26,40
12,60
26,40
12,60
Уровень звукового давления дБА
56
48
56
48
57
49
57
49
57
49
58
50
58
50
58
50
CJQ
Производительность
кВт
517
429
565
453
528
449
647
535
706
563
636
539
779
642
851
678
Расход воздуха
м3/ч
121300
94100
111300
84600
166100
130700
151600
117600
139100
105700
199300
156800
181900
141100
166900
126900
Потребляемая мощность
кВт
5,60
3,60
5,60
3,60
7,00
4,50
7,00
4,50
7,00
4,50
8,40
5,40
8,40
5,40
8,40
5,40
Рабочий ток
А
14,40
7,12
14,40
7,12
18,00
8,90
18,00
8,90
18,00
8,90
21,60
10,68
21,60
10,68
21,60
10,68
Уровень звукового давления дБА
51
46
51
46
52
47
52
47
52
47
53
48
53
48
53
48
Общие характеристики
Поверхность охлаждения
м2
665
886
554
831
1108
665
997
1329
Емкость конденсатора
л
113
151
94
141
189
113
170
226
Вес H/V
кг
2020
2158
2316
2486
2656
2752
2958
3162
Диаметр труб. вход/выход
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
2х76/2х54
Модель
D2690.6 Y2690.6
CJN
Производительность
кВт
1485
1087
Расход воздуха
м3/ч
289500
197400
Потребляемая мощность
кВт
39,60
22,80
Рабочий ток
А
75,60
42,00
Уровень звукового давления дБА
68
51
Общие характеристики
Поверхность охлаждения
м2
1994
Емкость конденсатора
л
340
Вес H/V
кг
3570
Диаметр труб. вход/выход
2х76/2х54
(*) Температура наружного воздуха 250С;
(**) Температура конденсации 400С.
64

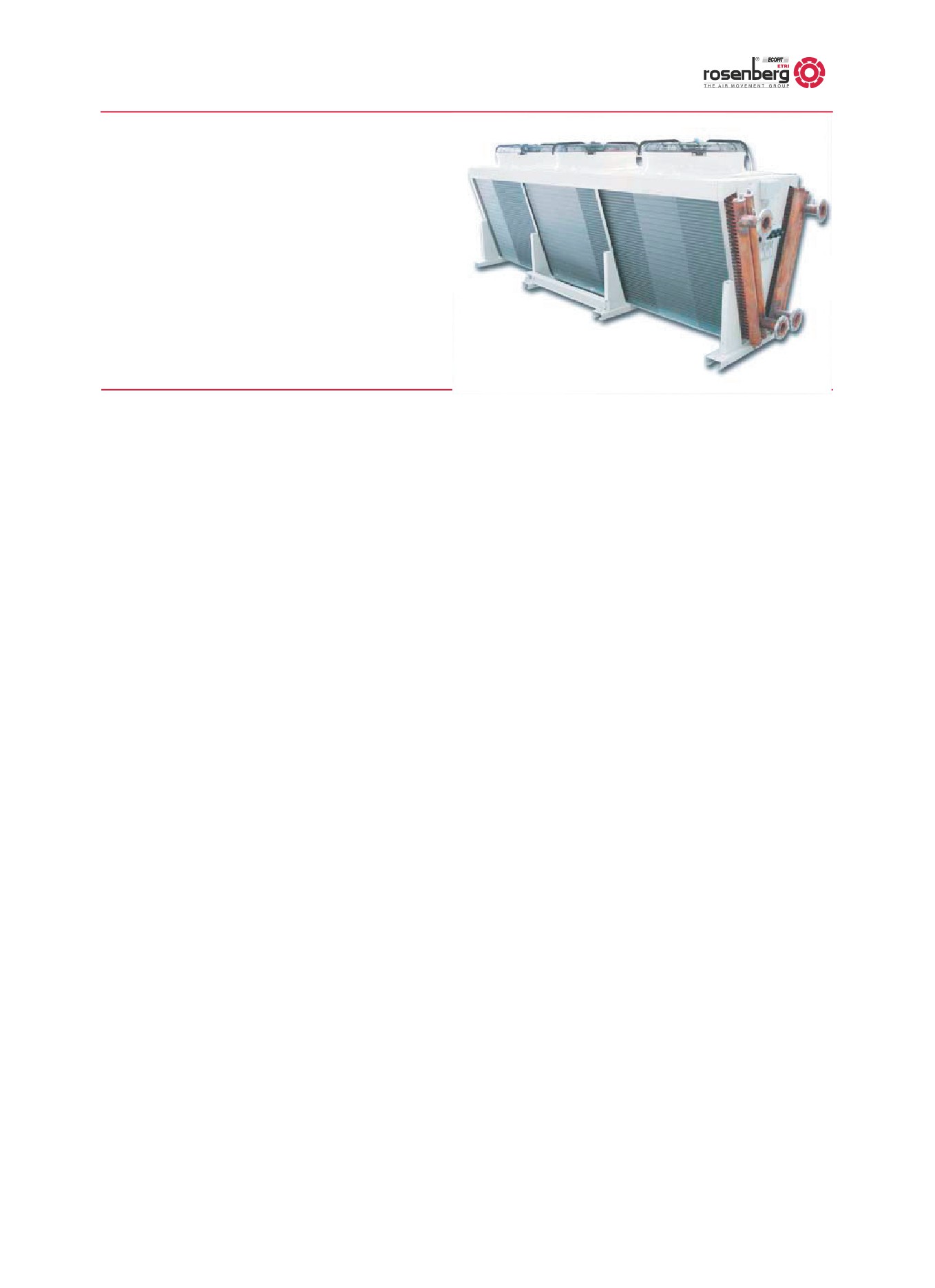

Водоохладители WH/WV_1
Выносные водоохладители
с горизонтальным или
вертикальным выбросом
воздуха
26-557 кВт
КОНСТРУКЦИЯ
ПРИНАДЛЕЖНОСТИ
Корпус
Система поддержания температуры охлаж-
Корпус конденсаторов изготовлен из листо-
денной воды с помощью регулирования
вой оцинкованной стали и покрыт эмалью
частоты вращения вентиляторов для экс-
(цвет RAL9002). Вентиляторы в данной моде
плуатации при низкой температуре наруж-
ле конденсаторов расположены в один ряд.
ного воздуха.
Теплообменник
Теплообменник конденсаторов изготовлива-
ется из гладких медных труб диаметром 5/8"
или 12мм с высокоэффективным алюминие-
вым оребрением. Сборные коллекторы теп-
лообменника выполняются из меди и имеют
коллекторы из нержавеющей стали. Внут-
ренняя поверхность теплообменника очище-
на и обезжирена. Все теплообменники пове-
рены на герметичность сухим воздухом под
давлением 16 бар.
Вентиляторы
В конструкции конденсаторов использованы
осевые вентиляторы с рабочим колесом, за-
крепленным непосредственно на электро-
двигателе. Вентиляторы статически и дина-
мически сбалансированы и имеют защитную
решетку. Электродвигатели вентиляторов
питаются от трехфазной сети (400В/50Гц),
допускают подключение по схеме "звезда"
или "треугольник", защищены от перегрузки
втроенным тепловым реле, и имеют степень
защиты IP54.
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
Корпус
- из нержавеющей стали
- из алюминиевого сплава
Теплообменник
- окрашенное алюминиевое оребрение
- медное оребрение
- покытое оловом медное оребрение
- коррозионностойкое
Вентиляторы
- с однофазными элекродвигателями
- с электродвигателями работающими в сети
с частотой тока 60 Гц.
65
WH/WV_1_63 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D1263.2 Y1263.2
D1263.3 Y1263.3
D1263.4 Y1263.4
D1263.6 Y1263.6
D1363.3 Y1363.3
D1363.4 Y1363.4
D1363.6 Y1363.6
WHN / WVN
Производительность
кВт
51
46
66
58
75
64
82
64
99
86
112
96
122
96
Расход воды
м3/ч
8,9
7,9
11,5
10,0
13,1
11,1
14,2
11,2
17,2
15,0
19,6
16,7
21,3
16,7
Гидравлическое сопротивление кПа
22,7
18,2
48,8
37,8
42,4
31,5
42,7
27,5
46,0
35,5
34,8
25,9
19,0
12,2
Расход воздуха
м3/ч
19000
15700
18300
15000
17600
14200
16400
12900
27400
22400
26400
21300
24600
19300
Потребляемая мощность
кВт
1,38
0,96
1,38
0,96
1,38
0,96
1,38
0,96
2,07
1,44
2,07
1,44
2,07
1,44
Рабочий ток
А
2,50
1,56
2,50
1,56
2,50
1,56
2,50
1,56
3,75
2,34
3,75
2,34
3,75
2,34
Уровень звукового давления дБА
49
43
49
43
49
43
49
43
51
45
51
45
4951
45
WHL / WVL
Производительность
кВт
42
36
52
44
58
48
78
66
86
71
Расход воды
м3/ч
7,3
6,3
9,1
7,7
10,0
8,3
13,6
11,4
15,0
12,3
Гидравлическое сопротивление кПа
15,5
11,9
31,6
23,1
26,1
18,3
29,8
21,5
21,4
14,9
Расход воздуха
м3/ч
13700
11000
13100
10400
12500
9800
19600
15500
18700
14600
Потребляемая мощность
кВт
0,66
0,38
0,66
0,38
0,66
0,38
0,99
0,57
0,99
057
Рабочий ток
А
1,60
0,76
1,60
0,76
1,60
0,76
2,40
1,14
2,40
1,14
Уровень звукового давления дБА
42
34
42
34
42
34
44
36
44
36
WHQ / WVQ
Производительность
кВт
31
26
37
31
40
30
56
46
60
46
Расход воды
м3/ч
51
46
66
58
75
64
9,7
8,0
10,4
8,0
Гидравлическое сопротивление кПа
51
46
66
58
75
64
16,2
11,2
10,9
6,7
Расход воздуха
м3/ч
4500
3500
4200
3200
3900
2900
12600
9800
12000
9200
Потребляемая мощность
кВт
0,13
0,06
0,13
0,06
0,13
0,06
0,39
0,20
0,39
0,195
Рабочий ток
А
0,33
0,14
0,33
0,14
0,33
0,14
0,99
0,42
0,99
0,42
Уровень звукового давления дБА
29
23
29
23
29
23
34
28
34
28
Общие характеристики
Поверхность охлаждения
м2
120
180
240
360
270
360
540
Емкость конденсатора
л
20
31
41
61
46
61
92
Вес H/V
кг
125/137
141/153
161/173
200/212
212/225
241/254
294/307
Диаметр труб. вход/выход
2х2"
2х2"
2х2"
2х2"1/2
2х2"1/2
2х2"1/2
2х3"
Модель
D1463.3 Y1463.3
D1463.4 Y1463.4
D1463.6 Y1463.6
WHN / WVN
Производительность
кВт
131
113
148
126
163
128
Расход воды
м3/ч
22,7
19,7
25,8
21,9
28,4
22,3
Гидравлическое сопротивление кПа
15,5
12,0
11,0
8,1
39,6
25,5
Расход воздуха
м3/ч
36600
29900
35200
28400
32800
25800
Потребляемая мощность
кВт
2,76
1,92
2,76
1,92
2,76
1,92
Рабочий ток
А
5,00
3,12
3,12
5,00
3,12
5,00
Уровень звукового давления
дБА
52
46
52
46
52
46
WHL / WVL
Производительность
кВт
103
87
114
94
Расход воды
м3/ч
17,9
15,1
19,9
16,3
Гидравлическое сопротивление кПа
10,0
7,3
6,8
4,7
Расход воздуха
м3/ч
26100
20700
25000
19500
Потребляемая мощность
кВт
1,32
0,76
1,32
0,76
Рабочий ток
А
3,20
1,52
3,20
1,52
Уровень звукового давления дБА
45
37
45
37
WHQ / WVQ
Производительность
кВт
74
61
80
61
Расход воды
м3/ч
12,8
10,5
13,8
10,5
Гидравлическое сопротивление кПа
5,4
3,8
3,5
2,2
Расход воздуха
м3/ч
16800
13100
16000
12200
Потребляемая мощность
кВт
0,52
0,26
0,52
0,26
Рабочий ток
А
1,32
0,56
1,32
0,56
Уровень звукового давления дБА
35
29
35
29
Общие характеристики
Поверхность охлаждения
м2
360
480
720
Емкость конденсатора
л
61
82
123
Вес H/V
кг
287/302
325/340
390/405
Диаметр труб. вход/выход
2х3"
2х4"
2х3"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
66
WH/WV_1_71 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D1271.2 Y1271.2
D1271.3 Y1271.3
D1271.4 Y1271.4
D1271.6 Y1271.6
D1371.3 Y1371.3
D1371.4 Y1371.4
D1371.6 Y1371.6
WHN / WVN
Производительность
кВт
60
53
78
68
90
75
101
78
118
101
135
112
150
117
Расход воды
м3/ч
10,5
9,2
13,6
11,7
15,6
13,1
17,6
13,6
20,5
17,5
23,4
19,6
26,1
20,3
Гидравлическое сопротивление кПа
30,6
24,1
66,6
50,3
58,9
42,4
63,0
39,4
63,4
47,3
48,6
34,8
27,6
17,5
Расход воздуха
м3/ч
24800
20000
23600
18700
22500
17600
20500
15700
35400
28000
33800
26400
30700
23500
Потребляемая мощность
кВт
1,96
1,40
1,96
1,40
1,96
1,40
1,96
1,40
2,94
2,10
2,94
2,10
2,94
2,10
Рабочий ток
А
3,50
2,30
3,50
2,30
3,50
2,30
3,50
2,30
5,25
3,45
5,25
3,45
5,25
3,45
Уровень звукового давления дБА
49
43
49
43
49
43
49
43
51
45
51
45
51
45
WHL / WVL
Производительность
кВт
50
44
65
53
72
57
96
79
107
85
Расход воды
м3/ч
8,8
7,5
11,2
9,2
12,5
9,9
16,7
13,8
18,7
14,9
Гидравлическое сопротивление кПа
22,0
16,5
46,2
32,3
39,0
25,6
43,60
30,4
32,0
21,0
Расход воздуха
м3/ч
18400
14400
17500
13300
16600
12300
26200
19900
24800
18400
Потребляемая мощность
кВт
0,84
0,60
0,84
0,60
0,84
0,60
1,26
0,90
1,26
0,90
Рабочий ток
А
1,88
1,16
1,88
1,16
1,88
1,16
2,82
1,74
2,82
1,74
Уровень звукового давления дБА
43
35
43
35
43
35
45
37
45
37
WHQ / WVQ
Производительность
кВт
38
33
46
39
50
42
69
59
75
62
Расход воды
м3/ч
6,5
5,7
8,0
6,8
8,7
7,3
12,0
10,3
13,1
10,8
Гидравлическое сопротивление кПа
12,8
10,1
25,2
18,8
20,3
14,5
23,7
17,8
16,6
11,8
Расход воздуха
м3/ч
11700
9700
11100
9000
10500
8400
16600
13500
15700
12500
Потребляемая мощность
кВт
0,13
0,18
0,13
0,18
0,13
0,18
0,48
0,27
0,48
0,27
Рабочий ток
А
0,32
0,14
0,32
0,14
0,32
0,14
1,35
0,66
1,35
0,66
Уровень звукового давления дБА
34
30
34
30
34
30
36
32
36
32
Общие характеристики
Поверхность охлаждения
м2
120
180
240
360
270
360
540
Емкость конденсатора
л
20
31
41
61
46
61
92
Вес H/V
кг
115/127
131/143
151/163
190/202
208/221
237/250
290/303
Диаметр труб. вход/выход
2х2"
2х2"
2х2"
2х2"1/2
2х2"1/2
2х2"1/2
2х3"
Модель
D1471.3 Y1471.3
D1471.4 Y1471.4
D1471.6 Y1471.6
WHN / WVN
Производительность
кВт
155
133
177
148
201
156
Расход воды
м3/ч
27,0
23,1
30,9
25,8
35,1
27,1
Гидравлическое сопротивление кПа
21,3
16,0
15,2
11,0
58,6
36,5
Расход воздуха
м3/ч
47200
37400
45000
35200
41000
31300
Потребляемая мощность
кВт
3,92
2,80
3,92
2,80
3,92
2,80
Рабочий ток
А
7,00
4,60
7,00
4,60
7,00
4,60
Уровень звукового давления
дБА
52
46
52
46
52
46
WHL / WVL
Производительность
кВт
126
104
142
113
Расход воды
м3/ч
22,0
18,1
24,6
19,6
Гидравлическое сопротивление кПа
14,6
10,2
10,0
6,6
Расход воздуха
м3/ч
34900
26500
33100
24600
Потребляемая мощность
кВт
1,68
1,20
1,68
1,20
Рабочий ток
А
3,76
2,32
3,76
2,32
Уровень звукового давления дБА
46
38
46
38
WHQ / WVQ
Производительность
кВт
91
80
99
82
Расход воды
м3/ч
15,8
13,6
17,3
14,3
Гидравлическое сопротивление кПа
8,0
6,0
5,2
3,7
Расход воздуха
м3/ч
22100
18000
20900
16700
Потребляемая мощность
кВт
0,64
0,36
0,64
0,36
Рабочий ток
А
1,80
0,88
1,80
0,88
Уровень звукового давления дБА
37
33
37
33
Общие характеристики
Поверхность охлаждения
м2
360
480
720
Емкость конденсатора
л
61
82
123
Вес H/V
кг
289/304
327/342
392/407
Диаметр труб. вход/выход
2х3"
2х4"
2х3"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
67
WH/WV_1_80 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D1280.2 Y1280.2
D1280.3 Y1280.3
D1280.4 Y1280.4
D1280.6 Y1280.6
D1380.3 Y1380.3
D1380.4 Y1380.4
D1380.6 Y1380.6
WHN / WVN
Производительность
кВт
102
88
136
113
157
127
177
134
202
168
233
189
284
200
Расход воды
м3/ч
17,8
15,2
23,6
19,7
27,2
22,1
30,7
23,3
35,1
29,2
40,5
32,8
49,4
34,9
Гидравлическое сопротивление кПа
9,1
6,9
46,2
33,1
32,9
22,5
19,3
11,7
19,2
13,7
16,6
11,3
62,6
33,2
Расход воздуха
м3/ч
43200
33500
41600
31600
39900
29900
36600
26900
62300
47300
59800
44800
54900
40300
Потребляемая мощность
кВт
4,00
2,50
4,00
2,50
4,00
2,50
4,00
2,50
6,00
3,75
6,00
3,75
6,00
3,75
Рабочий ток
А
8,00
4,60
8,00
4,60
8,00
4,60
8,00
4,60
12,00
6,90
12,00
6,90
12,00
6,90
Уровень звукового давления дБА
55
48
55
48
55
48
55
48
57
50
57
50
57
50
WHL / WVL
Производительность
кВт
81
62
105
76
118
81
123
75
157
81
176
121
184
112
Расход воды
м3/ч
14,2
10,7
18,3
13,2
20,5
14,2
21,4
13,0
27,3
19,6
30,7
21,1
32,0
19,5
Гидравлическое сопротивление кПа
6,0
3,6
29,0
15,8
19,6
9,9
10,0
4,0
12,1
6,6
10,0
5,0
28,2
11,3
Расход воздуха
м3/ч
29700
19400
28500
18100
27200
16900
24700
15000
42700
27100
40800
25400
37000
22500
Потребляемая мощность
кВт
1,86
0,94
1,86
0,94
1,86
0,94
1,86
0,94
2,79
1,41
2,79
1,41
2,79
1,41
Рабочий ток
А
4,00
2,00
4,00
2,00
4,00
2,00
4,00
2,00
,6,00
3,00
6,00
3,00
6,00
3,00
Уровень звукового давления дБА
47
35
47
35
47
35
47
35
49
37
49
37
49
37
WHQ / WVQ
Производительность
кВт
63
53
79
64
86
68
117
95
128
101
Расход воды
м3/ч
11,0
9,2
13,7
11,1
14,90
11,7
20,3
16,5
22,2
17,6
Гидравлическое сопротивление кПа
3,8
2,7
16,9
11,6
10,9
7,1
7,1
4,8
7,1
4,8
Расход воздуха
м3/ч
20100
15500
19000
14500
18000
13600
28500
21700
27000
20300
Потребляемая мощность
кВт
0,74
0,4
0,74
0,4
0,74
0,4
1,11
0,60
1,11
0,60
Рабочий ток
А
2,40
1,00
2,40
1,00
2,40
1,00
3,60
1,50
3,60
1,50
Уровень звукового давления дБА
38
32
38
32
38
32
40
34
40
34
Общие характеристики
Поверхность охлаждения
м2
204
306
408
612
459
612
919
Емкость конденсатора
л
35
52
70
104
78
104
157
Вес H/V
кг
456/480
478/502
511/535
576/600
689/721
731/763
820/852
Диаметр труб. вход/выход
2х3"
2х2"1/2
2х3"
2х4"
2х4"
2х4"
2х4"
Модель
D1480.3 Y1480.3
D1480.4 Y1480.4
D1580.2 Y1580.2
D1380.3 Y1380.3
D1380.4 Y1380.4
D1380.6 Y1380.6
WHN / WVN
Производительность
кВт
272
226
313
254
194
173
262
228
314
268
383
316
Расход воды
м3/ч
47,3
39,4
54,4
44,2
33,8
30,1
45,5
35,1
54,7
46,7
66,7
55,00
Гидравлическое сопротивление кПа
40,8
29,1
34,3
23,5
56,3
45,4
48,4
37,7
45,7
34,2
29,3
20,5
Расход воздуха
м3/ч
83100
63100
79700
59700
110900
87600
108300
84600
105700
81800
100500
76700
Потребляемая мощность
кВт
8,00
5,00
8,00
5,00
10,00
6,25
10,00
6,25
10,00
6,25
10,00
6,25
Рабочий ток
А
16,00
9,20
16,00
9,20
20,00
11,50
2000
11,50
20,00
11,50
20,00
11,50
Уровень звукового давления
дБА
58
51
58
51
59
52
59
52
59
52
59
52
WHL / WVL
Производительность
кВт
211
151
236
163
161
129
213
165
81
187
295
210
Расход воды
м3/ч
36,7
26,2
41,1
28,3
28,0
22,5
37,0
28,6
43,5
32,6
51,4
36,6
Гидравлическое сопротивление кПа
25,6
13,8
20,5
10,3
39,9
26,6
33,0
20,7
30,0
17,6
18,1
9,7
Расход воздуха
м3/ч
57000
36100
54400
33800
76800
52200
75100
50200
73400
48400
70000
45200
Потребляемая мощность
кВт
3,72
1,88
3,72
1,88
4,65
2,35
4,65
2,35
4,65
2,35
4,65
2,35
Рабочий ток
А
8,00
4,00
8,00
4,00
10,00
5,00
10,00
5,00
01,00
5,00
10,00
5,00
Уровень звукового давления дБА
50
38
50
38
51
39
51
39
51
39
51
39
WHQ / WVQ
Производительность
кВт
157
127
171
135
131
113
168
142
192
160
218
177
Расход воды
м3/ч
27,3
22,2
29,8
23,5
22,8
19,7
29,1
24,7
33,4
27,8
30,7
30,7
Гидравлическое сопротивление кПа
14,9
10,2
11,4
7,4
27,2
20,8
21,3
15,8
18,5
13,2
10,4
7,0
Расход воздуха
м3/ч
38000
28900
36000
27100
53100
41800
51600
40400
50100
39000
47500
36700
Потребляемая мощность
кВт
1,48
0,80
1,48
0,80
1,85
1,00
1,85
1,00
1,85
1,00
1,85
1,00
Рабочий ток
А
4,80
2,00
4,80
2,00
6,00
2,50
6,00
2,50
6,00
2,50
6,00
2,50
Уровень звукового давления дБА
41
35
41
35
42
36
42
36
42
36
42
36
Общие характеристики
Поверхность охлаждения
м2
612
817
603
905
1207
1810
Емкость конденсатора
л
104
139
75
113
151
226
Вес H/V
кг
895/935
950/990
1020/1068
1116/1164
1197/1245
1378/1426
Диаметр труб. вход/выход
2х4"
2х4"
2х2"1/2
2х3"
2х3"
2х4"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
68
WH/WV_1_90 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D1290.2 Y1290.2
D1290.3 Y1290.3
D1290.4 Y1290.4
D1290.6 Y1290.6
D1390.3 Y1390.3
D1390.4 Y1390.4
D1390.6 Y1390.6
WHN / WVN
Производительность
кВт
120
101
162
131
187
147
214
156
240
195
278
218
323
235
Расход воды
м3/ч
20,9
17,6
28,1
22,8
32,5
25,6
37,2
27,3
41,7
33,9
48,4
37,9
56,2
40,8
Гидравлическое сопротивление кПа
12,3
9,0
63,6
43,4
45,6
29,3
27,4
15,6
26,4
18,1
23,0
14,7
79,2
44,1
Расход воздуха
м3/ч
57300
42400
54400
39400
51600
36400
46700
35100
81500
59100
77400
54500
70000
47200
Потребляемая мощность
кВт
6,60
3,80
6,60
3,80
6,60
3,80
6,60
3,80
9,90
5,70
9,90
5,70
9,90
5,70
Рабочий ток
А
12,60
7,00
12,60
7,00
12,60
7,00
12,60
7,00
18,90
10,50
18,90
10,50
18,90
10,50
Уровень звукового давления дБА
60
53
60
53
60
53
60
53
62
55
62
55
62
55
WHL / WVL
Производительность
кВт
85
67
110
84
123
81
131
86
163
124
184
135
197
129
Расход воды
м3/ч
14,8
11,7
19,1
14,6
21,5
15,8
22,9
15,0
28,3
21,7
32,1
23,60
34,2
22,4
Гидравлическое сопротивление кПа
6,5
4,2
31,3
19,0
21,4
12,2
11,3
5,2
13,0
7,9
10,8
6,2
31,9
14,7
Расход воздуха
м3/ч
31700
22100
30200
20700
28800
19400
26400
17300
45200
31000
43200
29100
39600
25900
Потребляемая мощность
кВт
1,80
0,94
1,80
0,94
1,80
0,94
1,80
0,94
2,70,
1,41
2,70
1,41
2,70
1,41
Рабочий ток
А
4,40
2,10
4,40
2,10
4,40
2,10
4,40
2,10
6,60
3,15
6,60
3,15
6,60
3,15
Уровень звукового давления дБА
50
42
50
42
50
42
50
42
52
44
52
44
52
44
WHQ / WVQ
Производительность
кВт
86
74
108
89
117
94
160
133
173
139
Расход воды
м3/ч
14,9
12,9
18,8
15,6
20,3
16,3
27,9
23,2
30,2
24,2
Гидравлическое сопротивление кПа
6,6
5,1
30,2
21,5
19,1
12,8
12,6
9,0
9,7
6,5
Расход воздуха
м3/ч
32500
25500
29400
22600
26700
20100
44000
33900
40000
30100
Потребляемая мощность
кВт
1,40
0,90
1,40
0,90
1,40
0,90
2,10
1,35
2,10
1,35
Рабочий ток
А
3,60
1,78
3,60
1,78
3,60
1,78
5,40
2,67
5,40
2,67
Уровень звукового давления дБА
45
40
45
40
45
40
47
42
47
42
Общие характеристики
Поверхность охлаждения
м2
204
306
408
612
459
612
919
Емкость конденсатора
л
35
52
70
104
78
104
157
Вес H/V
кг
479/503
501/525
534/558
599/623
724/756
766/798
855/887
Диаметр труб. вход/выход
2х3"
2х2"1/2
2х3"
2х4"
2х4"
2х4"
2х4"
Модель
D1490.3 Y1490.3
D1490.4 Y1490.4
D1590.2 Y1590.2
D1590.3 Y1590.3
D1590.4 Y1590.4
D1590.6 Y1590.6
WHN / WVN
Производительность
кВт
323
262
374
294
219
194
295
260
359
308
447
363
Расход воды
м3/ч
56,2
39,4
54,4
44,2
38,1
33,8
51,4
45,3
62,6
53,5
78,0
63,2
Гидравлическое сопротивление кПа
55,9
38,1
47,6
30,4
69,9
56,3
60,3
47,9
58,4
43,9
39,0
26,5
Расход воздуха
м3/ч
108700
78700
103100
72700
148000
110800
142500
106400
137500
102000
128500
93100
Потребляемая мощность
кВт
13,20
7,60
13,20
7,60
16,50
9,50
16,50
9,50
16,50
9,50
16,50
9,50
Рабочий ток
А
25,20
14,00
25,20
14,00
31,50
17,50
31,50
17,50
31,50
17,50
31,50
17,50
Уровень звукового давления
дБА
63
56
63
56
64
57
64
57
64
57
64
57
WHL / WVL
Производительность
кВт
219
167
247
182
168
140
221
179
260
205
307
232
Расход воды
м3/ч
38,2
29,1
42,9
31,7
29,2
24,3
38,5
31,2
45,2
35,6
53,4
40,4
Гидравлическое сопротивление кПа
27,5
16,7
22,1
12,7
43,0
30,6
35,5
24,1
32,1
20,8
19,5
11,7
Расход воздуха
м3/ч
60300
41300
57500
38700
82800
59400
80200
57000
77900
54900
73800
513000
Потребляемая мощность
кВт
3,60
1,88
3,60
1,88
4,50
2,35
4,50
2,35
4,50
2,35
4,50
2,35
Рабочий ток
А
8,80
4,20
8,80
4,20
11,00
5,25
11,00
5,25
11,00
5,25
11,00
5,25
Уровень звукового давления дБА
53
45
53
45
54
46
54
46
54
46
54
46
WHQ / WVQ
Производительность
кВт
215
179
233
187
174
154
226
197
261
224
297
247
Расход воды
м3/ч
37,5
31,1
40,5
32,4
30,3
26,8
39,2
34,2
45,4
38,9
51,7
43,0
Гидравлическое сопротивление кПа
26,6
18,9
20,0
13,3
45,8
36,6
36,8
28,6
32,4
24,4
18,3
13,1
Расход воздуха
м3/ч
58700
45200
53400
40100
88400
70400
83000
66200
78300
62300
70600
55400
Потребляемая мощность
кВт
2,80
1,80
2,80
1,80
3,50
2,25
3,50
2,25
3,50
2,25
3,50
2,25
Рабочий ток
А
7,20
3,56
7,20
3,56
9,00
4,45
9,00
4,45
9,00
4,45
9,00
4,45
Уровень звукового давления дБА
48
43
48
43
49
44
49
44
49
44
49
44
Общие характеристики
Поверхность охлаждения
м2
612
817
603
905
1207
1810
Емкость конденсатора
л
104
139
75
113
151
226
Вес H/V
кг
941/981
996/1036
1077/1125
1173/1221
1254/1302
1435/1483
Диаметр труб. вход/выход
2х4"
2х4"
2х2"1/2
2х3"
2х3"
2х4"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
69
WH/WV_1_10 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D1210.2 Y1210.2
D1210.3 Y1210.3
D1210.4 Y1210.4
D1210.6 Y1210.6
D1310.3 Y1310.3
D1310.4 Y1310.4
D1310.6 Y1310.6
D1410.3 Y1410.3
WHN / WVN
Производительность
кВт
150
131
193
164
222
182
252
188
286
244
336
276
378
282
386
328
Расход воды
м3/ч
26,2
22,7
33,5
28,5
38,5
31,7
43,9
32,7
49,8
42,4
58,3
48,0
65,9
49,0
67,1
57,0
Гидравлическое сопротивление кПа
44,2
34,0
30,5
22,7
25,1
17,6
43,0
25,0
14,9
11,1
69,9
49,0
40,7
23,7
30,7
22,8
Расход воздуха
м3/ч
59500
47500
57100
44900
55000
42300
51200
37800
85700
67300
82500
63500
76800
56600
114200
89700
Потребляемая мощность
кВт
4,40
3,00
4,40
3,00
4,40
3,00
4,40
3,00
6,60
4,50
6,60
4,50
6,60
4,50
8,80
6,00
Рабочий ток
А
8,40
5,40
8,40
5,40
8,40
5,40
8,40
5,40
12,60
8,10
12,60
8,10
12,60
8,10
16,80
10,80
Уровень звукового давления дБА
58
52
58
52
58
52
58
52
60
54
60
54
60
54
61
55
WHL / WVL
Производительность
кВт
119
97
147
116
161
124
158
111
218
172
244
187
236
166
292
232
Расход воды
м3/ч
20,6
16,8
25,5
20,1
28,1
21,6
27,4
19,3
37,9
30,0
42,4
32,5
41,1
28,9
51,0
40,3
Гидравлическое сопротивление кПа
28,6
19,7
18,4
12,0
14,1
8,7
18,1
9,5
9,0
5,9
39,1
24,0
17,2
9,0
18,6
12,0
Расход воздуха
м3/ч
40800
30000
38400
27800
36000
25800
31700
22300
57600
41700
54000
38700
47500
33400
76700
55600
Потребляемая мощность
кВт
1,72
1,00
1,72
1,00
1,72
1,00
1,72
1,00
2,85
1,50
2,85
1,50
2,85
1,50
3,44
2,00
Рабочий ток
А
4,00
1,94
4,00
1,94
4,00
1,94
4,00
1,94
6,00
2,91
6,00
2,91
6,00
2,91
8,00
3,88
Уровень звукового давления дБА
44
37
44
37
44
37
44
37
46
39
46
39
46
39
47
40
WHQ / WVQ
Производительность
кВт
110
82
134
95
146
98
138
200
141
222
147
208
268
190
Расход воды
м3/ч
19,2
14,2
23,4
16,5
25,4
17,1
24,0
34,7
24,5
38,5
25,6
36,0
46,8
33,0
Гидравлическое сопротивление кПа
24,9
14,5
15,8
8,3
11,7
5,7
14,2
7,7
4,1
32,6
15,5
13,5
15,9
8,3
Расход воздуха
м3/ч
36400
23500
34000
21500
31800
19800
27800
51000
32200
47700
29600
41700
68000
42900
Потребляемая мощность
кВт
1,34
0,66
1,34
0,66
1,34
0,66
1,34
2,01
0,99
2,01
0,99
2,01
2,68
1,32
Рабочий ток
А
2,80
1,34
2,80
1,34
2,80
1,34
2,80
4,20
2,01
4,20
2,01
4,20
5,60
2,68
Уровень звукового давления дБА
42
33
42
33
42
33
42
44
35
44
35
44
45
36
Общие характеристики
Поверхность охлаждения
м2
310
465
620
929
697
929
1394
929
Емкость конденсатора
л
52
80
106
158
118
158
238
158
Вес H/V
кг
495
543
593
685
790
856
990
1021
Диаметр труб. вход/выход
2х2"
2х2"1/2
2х2"1/2
2х2"1/2
2х3"
2х2"1/2
2х3"
2х3"
Модель
D1410.4 Y1410.4
D1410.6 Y1410.6
D1510.3 Y1510.3
D1510.4 Y1510.4
D1510.6 Y1510.6
D1610.3 Y1610.3
D1610.4 Y1610.4
D1610.6 Y1610.6
WHN / WVN
Производительность
кВт
442
364
508
376
376
332
448
388
542
456
456
402
542
472
658
552
Расход воды
м3/ч
76,9
63,4
88,4
65,4
65,3
57,7
77,9
67,6
94,5
79,5
79,3
70,0
94,2
81,9
114,3
96,2
Гидравлическое сопротивление кПа
21,5
15,1
86,4
49,7
37,1
29,6
28,6
22,1
18,3
13,3
59,5
47,4
45,8
35,4
29,4
21,5
Расход воздуха
м3/ч
110000
84600
102400
75500
149500
120300
145800
116600
139200
109400
179400
144300
174900
139900
167000
131300
Потребляемая мощность
кВт
8,80
6,00
8,80
6,00
11,00
7,50
11,00
7,50
11,00
7,50
13,20
9,00
13,20
9,00
13,20
9,00
Рабочий ток
А
16,80
10,80
16,80
10,80
21,00
13,50
21,00
13,50
21,00
13,50
25,20
16,20
25,20
16,20
25,20
16,20
Уровень звукового давления
дБА
61
55
61
55
62
56
62
56
62
56
63
57
63
57
63
57
WHL / WVL
Производительность
кВт
322
248
314
222
302
252
352
286
408
320
368
304
426
346
492
388
Расход воды
м3/ч
56,2
43,1
54,8
38,6
52,6
43,8
61,3
49,8
70,9
55,8
64,1
53,1
74,2
60,4
85,9
67,4
Гидравлическое сопротивление кПа
12,1
7,4
35,9
18,9
25,5
17,8
18,4
12,6
10,8
7,0
40,3
28,5
29,5
20,3
17,3
11,2
Расход воздуха
м3/ч
72000
51600
63300
44600
103900
77400
100600
74700
94300
69600
124700
92900
120700
89600
113100
83500
Потребляемая мощность
кВт
3,44
2,00
3,44
2,00
4,30
2,50
4,30
2,50
4,30
2,50
5,16
3,00
5,16
3,00
5,16
3,00
Рабочий ток
А
8,00
3,88
8,00
3,88
10,00
4,85
10,00
4,85
10,00
4,85
12,00
5,82
12,00
5,82
12,00
5,82
Уровень звукового давления дБА
47
40
47
40
48
41
48
41
48
41
49
41
49
41
49
41
WHQ / WVQ
Производительность
кВт
292
196
276
284
216
326
242
376
262
344
262
396
292
450
318
Расход воды
м3/ч
50,9
34,2
48,1
49,3
37,6
56,7
42,1
65,3
45,7
59,8
45,4
68,7
51,0
78,6
55,2
Гидравлическое сопротивление кПа
10,1
4,9
28,3
22,1
13,5
16,0
9,3
9,3
4,8
35,5
21,5
25,7
14,8
14,8
7,7
Расход воздуха
м3/ч
63500
39500
55500
93300
61900
90100
59200
84100
54700
111900
7200
108100
71100
100900
65600
Потребляемая мощность
кВт
2,68
1,32
2,68
3,35
1,65
3,35
1,65
3,35
1,65
4,02
1,98
4,02
1,98
4,02
1,98
Рабочий ток
А
5,60
2,68
5,60
7,00
3,35
7,00
3,35
7,00
3,35
8,40
4,02
8,40
4,02
8,40
4,02
Уровень звукового давления дБА
45
36
45
46
37
46
37
46
37
47
38
47
38
47
4438
Общие характеристики
Поверхность охлаждения
м2
1239
1859
1373
1831
2747
1648
2197
3296
Емкость конденсатора
л
212
316
172
228
344
206
274
412
Вес H/V
кг
1119
1287
1266
1412
1688
1517
1695
2027
Диаметр труб. вход/выход
2х4"
2х3"
2х2"1/2
2х3"
2х4"
2х2"1/2
2х3"
2х4"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
70
Водоохладители WH/WV_2
Выносные водоохладители
с горизонтальным или
вертикальным выбросом
воздуха
94-768 кВт
КОНСТРУКЦИЯ
ПРИНАДЛЕЖНОСТИ
Корпус
Система поддержания температуры охлаж-
Корпус конденсаторов изготовлен из листо-
денной воды с помощью регулирования
вой оцинкованной стали и покрыт эмалью
частоты вращения вентиляторов для экс-
(цвет RAL9002). Вентиляторы в данной моде
плуатации при низкой температуре наруж-
ле конденсаторов расположены в два ряда.
ного воздуха.
Теплообменник
Теплообменник конденсаторов изготовлива-
ется из гладких медных труб диаметром 5/8"
или 12мм с высокоэффективным алюминие-
вым оребрением. Сборные коллекторы теп-
лообменника выполняются из меди и имеют
коллекторы из нержавеющей стали. Внут-
ренняя поверхность теплообменника очище-
на и обезжирена. Все теплообменники пове-
рены на герметичность сухим воздухом под
давлением 16 бар.
Вентиляторы
В конструкции конденсаторов использованы
осевые вентиляторы с рабочим колесом, за-
крепленным непосредственно на электро-
двигателе. Вентиляторы статически и дина-
мически сбалансированы и имеют защитную
решетку. Электродвигатели вентиляторов
питаются от трехфазной сети (400В/50Гц),
допускают подключение по схеме "звезда"
или "треугольник", защищены от перегрузки
втроенным тепловым реле, и имеют степень
защиты IP54.
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
Корпус
- из нержавеющей стали
- из алюминиевого сплава
Теплообменник
- окрашенное алюминиевое оребрение
- медное оребрение
- покытое оловом медное оребрение
- коррозионностойкое
Вентиляторы
- с однофазными элекродвигателями
- с электродвигателями работающими в сети
с частотой тока 60 Гц.
71
WH/WV_2_80 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D2280.2 Y2280.2
D2280.3 Y2280.3
D2280.4 Y2280.4
D2280.6 Y2280.6
D2380.3 Y2380.3
D2380.4 Y2380.4
D2380.6 Y2380.6
WHN / WVN
Производительность
кВт
182
155
242
200
277
223
309
237
359
297
412
332
467
355
Расход воды
м3/ч
31,6
27,1
42,1
34,7
48,1
38,8
53,9
41,2
62,6
51,7
71,9
57,6
81,4
61,8
Гидравлическое сопротивление кПа
13,0
9,8
65,5
46,1
47,3
31,9
31,8
19,4
33,7
23,7
31,4
20,9
88,8
53,5
Расход воздуха
м3/ч
83500
63600
78700
58700
74100
54500
65800
47600
118100
88100
111100
81700
98700
71400
Потребляемая мощность
кВт
8,00
5,00
8,00
5,00
8,00
5,00
8,00
5,00
12,00
7,50
12,0
7,50
12,00
7,50
Рабочий ток
А
16,00
9,20
16,00
9,20
16,00
9,20
16,00
9,20
24,00
13,80
24,00
13,80
24,00
13,60
Уровень звукового давления дБА
58
51
58
51
58
51
58
51
60
53
60
53
60
53
WHL / WVL
Производительность
кВт
146
109
188
134
209
134
280
199
312
213
Расход воды
м3/ч
25,3
19,1
32,8
23,3
36,5
24,9
48,7
34,6
54,1
37,0
Гидравлическое сопротивление кПа
8,7
5,2
41,5
22,1
28,5
14,1
21,2
11,4
18,7
9,3
Расход воздуха
м3/ч
57300
36400
53700
33200
50000
30400
80500
49700
75000
45600
Потребляемая мощность
кВт
3,72
1,88
3,72
1,88
3,72
1,88
5,58
2,82
5,58
2,82
Рабочий ток
А
8,00
4,00
8,00
4,00
8,00
4,00
12,00
6,00
12,00
6,00
Уровень звукового давления дБА
50
38
50
38
50
38
52
39
52
39
WHQ / WVQ
Производительность
кВт
113
94
135
113
152
119
209
169
227
178
Расход воды
м3/ч
19,6
16,4
23,5
19,7
26,5
20,8
36,5
29,4
39,4
30,9
Гидравлическое сопротивление кПа
5,5
3,9
22,5
16,4
15,8
10,1
12,5
8,4
10,4
6,7
Расход воздуха
м3/ч
38300
29200
35500
26600
33000
24400
53200
39900
49400
36500
Потребляемая мощность
кВт
1,48
0,80
1,48
0,80
1,48
0,80
2,22
1,20
2,22
1,20
Рабочий ток
А
4,80
2,00
4,80
2,00
4,80
2,00
7,20
3,00
7,20
3,00
Уровень звукового давления дБА
41
35
41
35
41
35
43
37
43
37
Общие характеристики
Поверхность охлаждения
м2
322
483
643
965
724
965
Емкость конденсатора
л
55
82
110
165
123
165
Вес H/V
кг
625/670
662/707
711/756
805/850
970/105
1035/1115
Диаметр труб. вход/выход
2х4"
2х3"
2х4"
2х4"
2х4"
2х4"
Модель
D2480.2 Y2480.2
D2480.3 Y2480.3
D2480.4 Y2480.4
D2480.6 Y2480.6
D2580.2 Y2580.2
D2580.3 Y2580.3
D2580.4 Y2580.4
D2580.6 Y2580.6
WHN / WVN
Производительность
кВт
263
239
358
316
432
372
530
439
334
303
454
401
548
472
671
555
Расход воды
м3/ч
45,8
41,5
62,5
55,0
75,2
64,9
92,4
76,5
58,2
52,6
79,0
69,8
95,4
82,0
117,0
96,5
Гидравлическое сопротивление кПа
43,8
36,6
35,3
27,9
33,5
25,6
31,2
22,1
79,3
66,0
63,9
50,9
59,8
45,3
53,6
37,7
Расход воздуха
м3/ч
172900
135000
166500
128200
160300
12200
148400
111900
216100
168700
208100
160300
200300
152700
185500
139800
Потребляемая мощность
кВт
16,00
10,00
16,00
10,00
16,00
10,00
16,00
10,00
20,00
12,50
20,00
12,50
20,00
12,50
20,00
12,50
Рабочий ток
А
32,00
18,40
32,00
18,40
32,00
18,40
32,00
18,40
40,00
23,00
40,00
23,00
40,00
23,00
40,00
23,00
Уровень звукового давления
дБА
61
54
61
54
61
54
61
54
62
55
62
55
62
55
62
55
WHL / WVL
Производительность
кВт
225
181
299
231
352
263
415
294
286
230
379
292
446
333
524
371
Расход воды
м3/ч
39,2
31,5
52,0
40,1
61,3
45,8
72,3
51,1
49,8
40,0
65,8
50,8
77,5
57,8
91,2
64,7
Гидравлическое сопротивление кПа
33,0
22,1
25,2
15,7
23,1
13,5
19,9
10,5
59,7
39,9
45,8
28,5
40,8
23,8
34,0
18,1
Расход воздуха
м3/ч
119900
80100
115800
75700
111500
72000
103300
65700
149900
100100
144700
94600
139400
89900
129100
82100
Потребляемая мощность
кВт
7,44
3,76
7,44
3,76
7,44
3,76
7,44
3,76
9,30
7,40
9,30
4,70
9,30
4,70
9,30
4,70
Рабочий ток
А
16,00
8,00
16,00
8,00
16,00
8,00
16,00
8,00
20,00
10,00
20,00
10,00
20,00
10,00
20,00
10,00
Уровень звукового давления дБА
53
41
53
41
53
41
53
41
54
42
54
42
54
42
54
42
WHQ / WVQ
Производительность
кВт
184
159
237
201
272
227
309
249
233
202
300
254
345
287
390
315
Расход воды
м3/ч
31,9
27,8
41,3
35,1
47,4
39,5
53,7
43,3
40,5
35,2
52,3
44,3
60,1
50,0
67,9
54,9
Гидравлическое сопротивление кПа
22,6
17,5
16,5
12,2
14,4
10,3
11,6
7,8
40,8
31,6
30,0
22,1
25,6
18,2
19,8
13,4
Расход воздуха
м3/ч
82300
64400
78800
61200
75600
58400
70000
53500
102900
80500
98500
76500
94500
73000
87500
66900
Потребляемая мощность
кВт
2,96
1,60
2,96
1,60
2,96
1,60
2,96
1,60
3,70
2,00
3,70
2,00
3,70
2,00
3,70
2,00
Рабочий ток
А
9,60
4,00
9,60
4,00
9,60
4,00
9,60
4,00
12,00
5,00
12,00
5,00
12,00
5,00
12,00
5,00
Уровень звукового давления дБА
44
38
44
38
44
38
44
38
45
39
45
39
45
39
45
39
Общие характеристики
Поверхность охлаждения
м2
760
1141
1521
2281
951
1426
1901
2852
Емкость конденсатора
л
95
142
190
285
119
178
237
356
Вес H/V
кг
1231/1346
1341/1456
1444/1559
1666/1775
1500/1640
1637/1777
1766/1906
2036/2176
Диаметр труб. вход/выход
2х4"
2х3"
2х4"
2х4"
2х3"
2х4"
2х4"
2х4"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
72
WH/WV_2_90 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D2290.2 Y2290.2
D2290.3 Y2290.3
D2290.4 Y2290.4
D2390.2 Y2390.2
D2390.3 Y2390.3
D2390.4 Y2390.4
WHN / WVN
Производительность
кВт
211
177
283
226
327
251
323
270
420
336
486
373
Расход воды
м3/ч
36,8
30,8
49,2
39,4
56,9
43,6
56,3
47,0
73,1
58,5
84,7
64,9
Гидравлическое сопротивление кПа
17,2
12,5
87,4
58,0
64,2
39,5
48,9
35,1
44,8
29,7
42,4
26,0
Расход воздуха
м3/ч
109400
79600
101600
71000
94600
64100
164100
119300
152400
106500
141800
96100
Потребляемая мощность
кВт
13,20
7,60
13,20
7,60
13,20
7,60
19,80
11,40
19,80
11,40
19,80
11,40
Рабочий ток
А
25,20
14,00
25,20
14,00
25,20
14,00
37,80
21,00
37,80
21,00
37,80
21,00
Уровень звукового давления дБА
63
56
63
56
63
56
65
58
65
58
65
58
WHL / WVL
Производительность
кВт
151
120
195
148
220
160
230
182
290
220
327
238
Расход воды
м3/ч
26,3
20,8
34,1
25,7
38,3
27,9
40,0
31,7
50,6
38,3
56,7
41,5
Гидравлическое сопротивление кПа
9,3
6,1
44,5
26,6
31,0
17,3
26,1
17,1
22,8
13,7
20,4
11,5
Расход воздуха
м3/ч
60700
41700
56800
38100
53400
35100
91100
62500
85200
57100
80000
52600
Потребляемая мощность
кВт
3,60
1,88
3,60
1,88
3,60
1,88
5,40
2,82
5,40
2,82
5,40
2,82
Рабочий ток
А
8,80
4,20
8,80
4,20
8,80
4,20
13,20
6,30
13,20
6,30
13,20
6,30
Уровень звукового давления дБА
53
45
53
45
53
45
55
47
55
47
55
47
WHQ / WVQ
Производительность
кВт
149
127
184
150
196
154
227
194
273
223
292
230
Расход воды
м3/ч
25,9
22,1
32,0
26,1
34,2
26,8
39,6
33,8
47,6
38,8
50,8
40,0
Гидравлическое сопротивление кПа
9,1
6,8
39,7
27,2
25,2
16,2
25,6
19,1
20,4
14,0
16,6
10,7
Расход воздуха
м3/ч
59500
45900
52000
38800
45800
33500
89200
68900
77900
58200
68600
50200
Потребляемая мощность
кВт
2,80
1,80
2,80
1,80
2,80
1,80
4,20
2,70
4,20
2,70
4,20
2,70
Рабочий ток
А
7,20
3,56
7,20
3,56
7,20
3,56
10,80
5,34
10,80
5,34
10,80
5,34
Уровень звукового давления дБА
48
43
48
43
48
43
50
45
50
45
50
45
Общие характеристики
Поверхность охлаждения
м2
322
483
643
965
724
965
Емкость конденсатора
л
55
82
110
165
123
165
Вес H/V
кг
671/716
708/753
757/802
978/1048
1044/1114
1109/1179
Диаметр труб. вход/выход
2х4"
2х3"
2х4"
2х4"
2х4"
2х4"
Модель
D2490.2 Y2490.2
D2490.3 Y2490.3
D2490.4 Y2490.4
D2490.6 Y2490.6
D2590.2 Y2590.2
D2590.3 Y2590.3
D2590.4 Y2590.4
D2590.6 Y2590.6
WHN / WVN
Производительность
кВт
311
262
417
351
498
415
605
488
394
332
529
445
632
526
767
618
Расход воды
м3/ч
54,1
45,6
72,6
61,1
86,6
72,4
105,2
84,8
68,5
57,9
92,1
77,5
109,8
91,6
133,6
107,5
Гидравлическое сопротивление кПа
59,5
43,4
46,5
33,9
43,4
31,3
39,6
26,7
107,0
78,60
84,7
61,7
77,3
55,5
68,4
45,9
Расход воздуха
м3/ч
227400
169800
215400
158800
204600
148000
186000
130500
284200
212200
269200
198400
255700
185000
232500
163100
Потребляемая мощность
кВт
26,40
15,20
26,40
15,20
26,40
15,20
26,40
15,20
33,00
19,00
33,00
19,00
33,00
19,00
33,00
19,00
Рабочий ток
А
50,40
28,00
50,40
28,00
50,40
28,00
50,40
28,00
63,00
35,00
63,00
35,00
63,00
35,00
63,00
35,00
Уровень звукового давления
дБА
66
59
66
59
66
59
66
59
67
60
67
60
67
60
67
60
WHL / WVL
Производительность
кВт
233
194
308
250
364
287
431
325
295
247
391
317
461
363
546
411
Расход воды
м3/ч
40,5
33,8
53,6
43,5
63,3
50,0
74,9
56,6
51,4
42,9
68,1
55,1
80,2
63,3
95,0
71,5
Гидравлическое сопротивление кПа
35,0
25,1
26,7
18,2
24,5
15,8
21,3
12,7
63,1
45,4
48,7
33,1
43,5
28,2
36,6
21,7
Расход воздуха
м3/ч
128100
90900
122500
85900
117600
81700
109200
74700
160100
113700
153100
107400
147000
102100
136500
93300
Потребляемая мощность
кВт
7,20
3,76
7,20
3,76
7,20
3,76
7,20
3,76
9,00
7,40
9,00
4,70
9,00
4,70
9,00
4,70
Рабочий ток
А
17,60
8,40
17,60
8,40
16,00
8,40
17,60
8,40
22,00
10,50
22,00
10,50
22,00
10,50
22,00
10,50
Уровень звукового давления дБА
56
48
56
48
56
48
56
48
57
49
57
49
57
49
57
49
WHQ / WVQ
Производительность
кВт
236
211
307
268
353
302
398
326
300
267
389
339
447
382
503
41,2
Расход воды
м3/ч
41,0
36,7
53,5
46,7
61,3
52,5
69,3
56,8
52,1
46,6
67,7
59,1
78,0
66,4
87,4
71,5
Гидравлическое сопротивление кПа
35,8
29,2
26,5
20,7
23,1
17,3
18,4
12,8
64,8
52,7
48,2
37,5
41,3
30,7
31,4
21,7
Расход воздуха
м3/ч
132200
105400
121200
96100
112100
87900
97500
74900
165200
131800
151500
120100
140100
109800
121900
93600
Потребляемая мощность
кВт
5,60
3,60
5,60
3,60
5,60
3,60
5,60
3,60
7,00
4,50
7,00
4,50
7,00
4,50
7,00
4,50
Рабочий ток
А
14,40
7,12
14,40
7,12
14,40
7,12
14,40
7,12
18,00
8,90
18,00
8,90
18,00
8,90
18,00
8,90
Уровень звукового давления дБА
51
46
51
46
51
46
51
46
52
47
52
47
52
47
52
47
Общие характеристики
Поверхность охлаждения
м2
760
1141
1521
2281
951
1426
1901
2852
Емкость конденсатора
л
95
142
190
285
119
178
237
356
Вес H/V
кг
1303/1398
1413/1508
1516/1611
1732/1827
1630/1740
1767/1877
1896/2006
2166/2276
Диаметр труб. вход/выход
2х3"
2х4"
2х4"
2х4"
2х3"
2х4"
2х4"
2х4"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
73
WH/WV_2_10 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D2210.2 Y2210.2
D2210.3 Y2210.3
D2210.4 Y2210.4
D2210.6 Y2210.6
D2310.2 Y2310.2
D2310.3 Y2310.3
D2310.4 Y2310.4
D2310.6 Y2310.6
WHN / WVN
Производительность
кВт
146
129
210
183
249
214
304
248
230
202
307
269
365
314
465
380
Расход воды
м3/ч
25,5
0,9
36,6
32,0
43,3
37,2
52,9
43,1
40,0
35,2
53,5
46,7
63,6
54,8
80,8
66,2
Гидравлическое сопротивление кПа
10,3
0,3
56,6
44,2
42,8
32,4
28,3
19,5
29,5
23,3
22,7
17,7
21,6
16,4
82,9
57,5
Расход воздуха
м3/ч
111700
88000
105000
80400
99300
74100
89300
64700
167500
131900
157500
120600
148900
111100
133900
97000
Потребляемая мощность
кВт
8,80
6,00
8,80
6,00
8,80
6,00
8,80
6,00
13,20
9,00
13,20
9,00
13,20
9,00
13,20
9,00
Рабочий ток
А
16,80
10,80
16,80
10,80
16,80
10,80
16,80
10,80
25,20
16,20
25,20
16,20
25,20
16,20
25,20
16,20
Уровень звукового давления дБА
61
55
61
55
61
55
61
55
63
57
63
57
63
57
63
57
WHL / WVL
Производительность
кВт
130
105
170
142
195
160
217
171
191
165
249
209
286
235
332
261
Расход воды
м3/ч
22,6
18,3
29,6
24,8
33,9
27,8
37,9
29,8
33,2
28,6
43,3
50,0
50,0
40,9
57,8
45,4
Гидравлическое сопротивление кПа
28,4
5,6
38,3
27,7
27,4
18,9
15,3
9,9
20,9
16,0
15,4
11,2
13,9
9,6
44,8
28,8
Расход воздуха
м3/ч
75800
56000
69000
50700
63100
46200
53600
39100
113700
83900
103500
76000
94600
69300
80400
58600
Потребляемая мощность
кВт
3,44
2,00
3,44
2,00
3,44
2,00
3,44
2,00
5,16
3,00
5,16
3,00
5,16
3,00
5,16
3,00
Рабочий ток
А
8,00
3,88
8,0
3,88
8,00
3,88
8,00
3,88
12,00
5,82
12,00
5,82
12,00
5,82
12,00
5,82
Уровень звукового давления дБА
47
40
47
40
47
40
47
40
49
42
49
42
49
42
49
42
WHQ / WVQ
Производительность
кВт
116
92
159
122
181
135
200
181
144
234
179
266
199
305
Расход воды
м3/ч
20,1
16,1
27,7
21,3
31,5
23,5
34,7
31,5
25,1
40,7
31,1
46,4
34,6
53,1
Гидравлическое сопротивление кПа
6,6
4,4
34,0
20,9
23,9
13,9
13,1
19,1
12,6
13,8
8,4
12,1
7,1
38,3
Расход воздуха
м3/ч
67600
44000
61400
39700
56100
36200
47800
101400
66000
92100
59500
84200
54300
71600
Потребляемая мощность
кВт
2,68
1,32
2,68
1,32
2,68
1,32
2,68
4,02
1,98
4,02
1,98
4,02
1,98
4,02
Рабочий ток
А
5,60
2,68
5,60
2,68
5,60
2,68
5,60
8,40
4,02
8,40
4,02
8,40
4,02
8,40
Уровень звукового давления дБА
45
36
45
36
45
36
45
47
38
47
38
47
38
47
Общие характеристики
Поверхность охлаждения
м2
403
605
807
1210
605
907
1210
465
Емкость конденсатора
л
50
76
101
151
76
113
151
227
Вес H/V
кг
718/763
763/808
826/871
946/991
1007/1067
1095/1155
1176/1236
1349/1409
Диаметр труб. вход/выход
2х3"
2х2"1/2
2х3"
2х4"
2х3"
2х4"
2х4"
2х4"
Модель
D2410.2 Y2410.2
D2410.3 Y2410.3
D2410.4 Y2410.4
D2410.6 Y2410.6
D2510.2 Y2510.2
D2510.3 Y2510.3
D2510.4 Y2510.4
D2510.6 Y2510.6
WHN / WVN
Производительность
кВт
314
276
419
366
498
428
607
496
399
351
531
464
631
543
768
628
Расход воды
м3/ч
54,6
48,1
73,0
63,8
86,6
74,4
105,6
86,3
69,9
60,9
92,5
80,8
109,8
94,6
133,6
109,4
Гидравлическое сопротивление кПа
63,0
49,8
49,0
38,2
45,0
34,1
41,0
28,3
114,7
90,1
89,2
69,7
80,4
61,2
70,5
48,8
Расход воздуха
м3/ч
223400
175900
210000
160800
198500
148100
178500
129300
279200
219800
262500
201100
248100
185100
223100
161600
Потребляемая мощность
кВт
17,60
12,00
17,60
12,00
17,60
12,00
17,60
12,00
22,00
15,00
22,00
15,00
22,00
15,00
22,00
15,00
Рабочий ток
А
33,60
21,60
33,60
21,60
33,60
21,60
33,60
21,60
42,00
27,00
42,00
27,00
42,00
27,00
42,00
27,00
Уровень звукового давления
дБА
64
58
64
58
64
58
64
58
65
59
65
59
65
59
65
59
WHL / WVL
Производительность
кВт
261
224
339
284
390
319
434
342
330
285
434
360
494
403
549
432
Расход воды
м3/ч
45,3
39,0
59,1
49,5
67,9
55,5
75,7
59,4
57,4
49,6
75,6
62,6
86,1
70,2
95,8
75,3
Гидравлическое сопротивление кПа
44,7
33,9
33,2
24,0
28,8
19,9
22,3
14,3
80,8
61,7
61,6
43,7
51,4
35,4
38,3
24,6
Расход воздуха
м3/ч
151600
111900
138000
101400
126200
92400
107200
78100
189400
139900
172500
126700
157700
115400
134000
97600
Потребляемая мощность
кВт
6,88
4,00
6,88
4,00
6,88
4,00
6,88
4,00
8,60
5,00
8,60
5,00
8,60
5,00
8,60
5,00
Рабочий ток
А
16,00
7,76
16,00
7,76
16,00
7,76
16,00
7,76
20,00
9,70
20,00
9,70
20,00
9,70
20,00
9,70
Уровень звукового давления дБА
50
43
50
43
50
43
50
43
51
44
51
44
51
44
51
44
WHQ / WVQ
Производительность
кВт
247
197
318
244
362
270
399
314
249
403
308
459
341
504
Расход воды
м3/ч
43,0
34,2
55,3
42,4
61,3
46,9
69,3
54,6
43,3
70,1
53,6
80,0
59,3
87,8
Гидравлическое сопротивление кПа
40,6
26,7
29,5
18,1
25,2
14,6
18,9
73,7
48,1
53,8
32,9
45,0
26,0
32,6
Расход воздуха
м3/ч
135200
88000
122800
79300
112200
72300
95500
169000
109900
153500
99100
140200
90400
119400
Потребляемая мощность
кВт
5,36
2,64
5,36
2,64
5,36
2,64
5,36
6,70
3,30
6,70
3,30
6,70
3,30
6,70
Рабочий ток
А
11,20
5,36
11,20
5,36
11,20
5,63
11,20
14,00
6,70
14,00
6,70
14,00
6,70
14,00
Уровень звукового давления дБА
48
39
48
39
48
39
48
49
47
49
47
49
47
49
Общие характеристики
Поверхность охлаждения
м2
807
1210
1613
2420
1008
1512
2016
3025
Емкость конденсатора
л
101
151
201
302
126
189
252
378
Вес H/V
кг
1326/1401
1442/1517
1551/1626
1780/1855
1661/1751
1807/1897
1943/2033
2229/2319
Диаметр труб. вход/выход
2х3"
2х4"
2х4"
2х4"
2х3"
2х4"
2х4"
2х4"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
74
Водоохладители WT
Выносные водоохладители
с V-образным теплообменником
и вертикальным выбросом
воздуха
64-672 кВт
КОНСТРУКЦИЯ
ПРИНАДЛЕЖНОСТИ
Корпус
Система поддержания температуры охлаж-
Корпус конденсаторов изготовлен из листо-
денной воды с помощью регулирования
вой оцинкованной стали и покрыт эмалью
частоты вращения вентиляторов для экс-
(цвет RAL9002). Вентиляторы в данной моде
плуатации при низкой температуре наруж-
ле конденсаторов расположены в один ряд.
ного воздуха.
Теплообменник
Теплообменник конденсаторов изготовлива-
ется из гладких медных труб диаметром 5/8"
или 12мм с высокоэффективным алюминие-
вым оребрением. Сборные коллекторы теп-
лообменника выполняются из меди и имеют
коллекторы из нержавеющей стали. Внут-
ренняя поверхность теплообменника очище-
на и обезжирена. Все теплообменники пове-
рены на герметичность сухим воздухом под
давлением 16 бар.
Вентиляторы
В конструкции конденсаторов использованы
осевые вентиляторы с рабочим колесом, за-
крепленным непосредственно на электро-
двигателе. Вентиляторы статически и дина-
мически сбалансированы и имеют защитную
решетку. Электродвигатели вентиляторов
питаются от трехфазной сети (400В/50Гц),
допускают подключение по схеме "звезда"
или "треугольник", защищены от перегрузки
втроенным тепловым реле, и имеют степень
защиты IP54.
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
Корпус
- из нержавеющей стали
- из алюминиевого сплава
Теплообменник
- окрашенное алюминиевое оребрение
- медное оребрение
- покытое оловом медное оребрение
- коррозионностойкое
Вентиляторы
- с однофазными элекродвигателями
- с электродвигателями работающими в сети
с частотой тока 60 Гц.
75
WT_1_80 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D1280.2 Y1280.2
D1280.3 Y1280.3
D1280.4 Y1280.4
D1280.6 Y1280.6
D1380.3 Y1380.3
D1380.4 Y1380.4
D1380.6 Y1380.6
D1480.3 Y1480.3
WTN
Производительность
кВт
126
108
161
135
185
151
204
155
240
200
280
228
308
232
322
270
Расход воды
м3/ч
21,9
18,8
28,0
23,5
32,1
26,3
35,7
27,0
41,6
34,9
48,7
39,8
53,5
40,5
56,0
47,1
Гидравлическое сопротивление кПа
31,8
24,1
22,0
15,9
18,0
12,5
29,3
17,6
10,7
7,8
50,3
34,7
27,8
16,7
22,0
16,0
Расход воздуха
м3/ч
44700
35400
43900
34300
43000
33200
41200
31200
65800
51400
64500
47900
61800
46800
87700
68500
Потребляемая мощность
кВт
4,00
2,50
4,00
2,50
4,00
2,50
4,00
2,50
6,00
3,75
6,00
3,75
6,00
3,75
8,00
5,00
Рабочий ток
А
8,00
4,60
8,00
4,60
8,00
4,60
8,00
4,60
12,00
6,90
12,00
6,90
12,00
6,90
16,00
9,20
Уровень звукового давления дБА
55
48
55
48
55
48
55
48
57
50
57
50
57
50
58
51
WTL
Производительность
кВт
99
75
123
90
138
95
140
89
183
134
208
143
210
133
246
179
Расход воды
м3/ч
17,2
13,1
21,5
15,6
24,1
16,6
24,4
15,4
31,8
23,3
36,3
24,9
36,7
23,1
42,9
31,2
Гидравлическое сопротивление кПа
20,4
12,5
13,5
7,5
10,6
5,4
14,7
6,3
6,6
3,7
29,4
14,7
13,9
6,0
13,5
7,5
Расход воздуха
м3/ч
30900
20900
30200
20000
29600
19200
28200
17800
45300
30000
44300
28800
42300
26700
60400
39900
Потребляемая мощность
кВт
1,86
0,94
1,86
0,94
1,86
0,94
1,86
0,94
2,79
1,41
2,79
1,41
2,79
1,41
3,72
1,88
Рабочий ток
А
4,00
2,00
4,00
2,00
4,00
2,00
4,00
2,00
,6,00
3,00
6,00
3,00
6,00
3,00
8,00
4,00
Уровень звукового давления дБА
47
35
47
35
47
35
47
35
49
37
49
37
49
37
50
38
WTQ
Производительность
кВт
76
64
92
75
99
77
93
71
137
111
149
114
140
106
183
150
Расход воды
м3/ч
13,2
11,1
16,0
13,0
17,3
13,3
16,3
12,4
23,8
19,4
25,4
19,9
24,4
18,5
32,0
26,0
Гидравлическое сопротивление кПа
12,6
9,1
7,8
5,4
5,8
3,7
7,0
4,4
3,9
2,7
15,7
9,7
6,6
4,1
7,9
5,4
Расход воздуха
м3/ч
21200
16600
20600
16000
20000
15400
18800
14300
30900
23900
29900
23000
28200
21400
41100
31900
Потребляемая мощность
кВт
0,74
0,40
0,74
0,40
0,74
0,40
0,74
0,40
1,11
0,60
1,11
0,60
1,11
0,60
1,48
0,80
Рабочий ток
А
2,40
1,00
2,40
1,00
2,40
1,00
2,40
1,00
3,60
1,50
3,60
1,50
3,60
1,50
4,80
2,00
Уровень звукового давления дБА
38
32
38
32
38
32
38
32
40
34
40
34
40
34
41
35
Общие характеристики
Поверхность охлаждения
м2
310
465
620
929
697
929
1394
929
Емкость конденсатора
л
52
80
106
158
118
158
238
158
Вес H/V
кг
477
525
575
667
763
829
963
985
Диаметр труб. вход/выход
2х2"
2х2"1/2
2х2"1/2
2х2"1/2
2х3"
2х2"1/2
2х3"
2х3"
Модель
D1480.4 Y1480.4
D1480.6 Y1480.6
D1580.3 Y1580.3
D1580.4 Y1580.4
D1580.6 Y1580.6
D1680.3 Y1680.3
D1680.4 Y1680.4
D1680.6 Y1680.6
WTN
Производительность
кВт
368
302
410
310
318
276
376
322
454
376
386
334
456
390
548
454
Расход воды
м3/ч
64,1
52,5
71,3
54,0
55,4
48,0
65,6
55,8
79,0
65,5
67,0
58,1
79,3
67,9
95,4
79,0
Гидравлическое сопротивление кПа
15,4
10,7
58,3
35,0
27,4
21,1
20,9
15,5
13,2
9,3
43,7
33,7
33,4
25,1
21,1
15,0
Расход воздуха
м3/ч
85900
66300
82300
62300
112400
89500
111200
88000
108700
85100
134800
107400
133400
105600
130400
102100
Потребляемая мощность
кВт
8,00
5,00
8,00
5,00
10,00
6,25
10,00
6,25
10,00
6,25
12,00
7,50
12,00
7,50
12,00
7,50
Рабочий ток
А
16,00
9,20
16,00
9,20
20,00
11,50
2000
11,50
20,00
11,50
24,00
13,80
24,00
13,80
24,00
13,80
Уровень звукового давления
дБА
58
51
58
51
59
52
59
52
59
52
60
53
60
53
60
53
WTL
Производительность
кВт
276
191
280
177
252
195
292
220
342
246
306
236
354
266
414
210296
Расход воды
м3/ч
48,1
33,2
48,8
30,8
43,8
34,0
51,0
38,4
59,5
42,1
53,1
41,2
61,6
46,4
72,0
51,8
Гидравлическое сопротивление кПа
9,1
4,6
29,1
12,5
17,8
11,2
13,2
7,8
7,8
4,3
28,5
17,9
21,0
12,5
12,6
6,9
Расход воздуха
м3/ч
59100
38400
56400
35600
77800
53500
77000
52500
75400
50500
93300
64200
92400
63000
90500
60600
Потребляемая мощность
кВт
3,72
1,88
3,72
1,88
4,65
2,35
4,65
2,35
4,65
2,35
5,58
2,82
5,58
2,82
5,58
2,82
Рабочий ток
А
8,00
4,00
8,00
4,00
10,00
5,00
10,00
5,00
10,00
5,00
12,00
6,00
12,00
6,00
12,00
6,00
Уровень звукового давления дБА
50
38
50
38
51
39
51
39
51
39
52
40
52
40
52
40
WTQ
Производительность
кВт
198
153
187
142
197
166
224
186
252
202
238
202
270
224
304
242
Расход воды
м3/ч
34,5
26,6
32,6
24,7
34,2
29,0
38,8
32,4
43,8
35,1
41,4
35,1
47,0
39,1
52,8
42,1
Гидравлическое сопротивление кПа
5,0
3,1
13,9
8,3
11,4
8,3
8,0
5,7
4,5
3,0
18,1
13,3
12,8
9,1
7,1
4,7
Расход воздуха
м3/ч
39900
30700
37600
28500
54100
42700
53300
42000
51800
40600
64900
51300
63900
50400
62200
48700
Потребляемая мощность
кВт
1,48
0,80
1,48
0,80
1,85
1,00
1,85
1,00
1,85
1,00
2,22
1,20
2,22
1,20
2,22
1,20
Рабочий ток
А
4,80
2,00
4,80
2,00
6,00
2,50
6,00
2,50
6,00
2,50
7,20
3,00
7,20
3,00
7,20
3,00
Уровень звукового давления дБА
41
35
41
35
42
36
42
36
42
36
43
37
43
37
43
37
Общие характеристики
Поверхность охлаждения
м2
1239
1859
1373
1831
2747
1648
2197
3296
Емкость конденсатора
л
212
316
172
228
344
206
274
412
Вес H/V
кг
1083
1251
1231
1377
1653
1463
1641
1973
Диаметр труб. вход/выход
2х4"
2х3"
2х2"1/2
2х3"
2х3"
2х2"1/2
2х3"
2х4"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
76
WT_1_90 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D1290.2 Y1290.2
D1290.3 Y1290.3
D1290.4 Y1290.4
D1290.6 Y1290.6
D1390.3 Y1390.3
D1390.4 Y1390.4
D1390.6 Y1390.6
D1490.3 Y1490.3
WTN
Производительность
кВт
151
126
196
160
226
181
262
192
290
238
344
274
394
288
392
320
Расход воды
м3/ч
26,3
22,0
34,1
27,9
39,5
31,5
45,7
33,5
50,5
41,4
59,8
47,7
68,8
50,3
68,1
55,7
Гидравлическое сопротивление кПа
44,7
32,0
31,5
21,8
26,3
17,4
46,3
26,2
15,3
10,6
73,2
48,4
43,9
24,8
31,6
21,9
Расход воздуха
м3/ч
60400
44900
58600
43500
56900
42000
53800
38700
87900
65200
85300
62900
80600
58100
117100
86900
Потребляемая мощность
кВт
6,60
3,80
6,60
3,80
6,60
3,80
6,60
3,80
9,90
5,70
9,90
5,70
9,90
5,70
13,20
7,60
Рабочий ток
А
12,60
7,00
12,60
7,00
12,60
7,00
12,60
7,00
18,90
10,50
18,90
10,50
18,90
10,50
25,20
14,00
Уровень звукового давления дБА
60
53
60
53
60
53
60
53
62
55
62
55
62
55
63
56
WTL
Производительность
кВт
104
83
130
99
145
108
149
101
193
148
220
164
222
152
260
199
Расход воды
м3/ч
18,1
14,4
22,5
17,3
25,3
18,8
25,8
17,7
33,6
25,8
38,1
28,5
38,8
26,4
45,1
34,7
Гидравлическое сопротивление кПа
22,4
14,7
14,7
9,1
11,6
6,8
16,3
8,1
7,2
4,4
32,1
18,8
15,4
7,6
14,8
9,2
Расход воздуха
м3/ч
33400
23800
32400
22800
31500
21900
29900
20400
48600
34200
47200
32900
44800
30500
64800
45600
Потребляемая мощность
кВт
1,80
0,94
1,80
0,94
1,80
0,94
1,80
0,94
2,70,
1,41
2,70
1,41
2,70
1,41
3,60
1,88
Рабочий ток
А
4,40
2,10
4,40
2,10
4,40
2,10
4,40
2,10
6,60
3,15
6,60
3,15
6,60
3,15
8,80
4,20
Уровень звукового давления дБА
50
42
50
42
50
42
50
42
52
44
52
44
52
44
53
45
WTQ
Производительность
кВт
109
93
134
112
147
121
143
109
199
167
222
183
214
164
268
224
Расход воды
м3/ч
19,1
16,3
23,3
19,5
25,6
21,1
24,9
19,0
34,7
29,0
38,6
31,9
37,3
28,6
46,6
39,0
Гидравлическое сопротивление кПа
24,7
18,5
15,6
11,3
11,9
8,3
15,2
9,3
7,7
5,5
32,9
23,1
14,3
8,8
15,7
11,4
Расход воздуха
м3/ч
36000
28400
33900
26700
32000
25100
28800
22000
50800
40000
48000
37600
43100
33000
67700
53300
Потребляемая мощность
кВт
1,40
0,90
1,40
0,90
1,40
0,90
1,40
0,90
2,10
1,35
2,10
1,35
2,10
1,35
2,80
1,80
Рабочий ток
А
3,60
1,78
3,60
1,78
3,60
1,78
3,60
1,78
5,40
2,67
5,40
2,67
5,40
2,67
7,20
3,56
Уровень звукового давления дБА
45
40
45
40
45
40
45
40
47
42
47
42
47
42
48
43
Общие характеристики
Поверхность охлаждения
м2
310
196
226
262
290
344
394
929
Емкость конденсатора
л
52
80
106
158
118
158
238
158
Вес H/V
кг
500
549
598
690
797
863
997
1031
Диаметр труб. вход/выход
2х2"
2х2"1/2
2х2"1/2
2х2"1/2
2х3"
2х2"1/2
2х3"
2х3"
Модель
D1490.4 Y1490.4
D1490.6 Y1490.6
D1590.3 Y1590.3
D1590.4 Y1590.4
D1590.6 Y1590.6
D1690.3 Y1690.3
D1690.4 Y1690.4
D1690.6 Y1690.6
WTN
Производительность
кВт
454
362
528
384
378
320
452
376
554
448
458
388
548
454
672
544
Расход воды
м3/ч
78,9
63,1
91,9
66,9
65,7
55,6
78,8
65,6
96,2
78,2
79,0
67,4
95,4
79,3
116,9
94,5
Гидравлическое сопротивление кПа
22,6
15,0
92,7
51,8
37,6
27,6
29,2
20,9
18,9
12,9
60,1
44,3
46,8
33,4
30,7
20,8
Расход воздуха
м3/ч
113800
83900
107400
77400
151400
113200
148600
111300
143400
107200
181600
135900
178300
133500
172100
128600
Потребляемая мощность
кВт
13,20
7,60
13,20
7,60
16,50
9,50
16,50
9,50
16,50
9,50
19,80
11,40
19,80
11,40
19,80
11,40
Рабочий ток
А
25,20
14,00
25,20
14,00
31,50
17,50
31,50
17,50
31,50
17,50
37,80
21,00
37,80
21,00
37,80
21,00
Уровень звукового давления
дБА
63
56
63
56
64
57
64
57
64
57
65
58
65
58
65
58
WTL
Производительность
кВт
290
216
296
202
266
214
308
242
360
274
322
260
374
294
436
330
Расход воды
м3/ч
50,5
37,7
51,8
35,2
46,3
37,2
53,7
42,2
62,7
47,7
56,0
45,0
65,0
51,3
76,0
57,6
Гидравлическое сопротивление кПа
10,0
5,8
32,4
15,9
19,7
13,2
14,5
9,3
8,6
5,2
31,5
21,1
23,2
15,0
13,9
8,4
Расход воздуха
м3/ч
63000
43800
59700
40700
84400
61000
83100
59700
80700
57400
101300
73200
99700
71700
96800
68900
Потребляемая мощность
кВт
3,60
1,88
3,60
1,88
4,50
2,35
4,50
2,35
4,50
2,35
5,40
2,82
5,40
2,82
5,40
2,82
Рабочий ток
А
8,80
4,20
8,80
4,20
11,00
5,25
11,00
5,25
11,00
5,25
13,20
6,30
13,20
6,30
13,20
6,30
Уровень звукового давления дБА
53
45
53
45
54
46
54
46
54
46
55
47
55
47
55
47
WTQ
Производительность
кВт
294
242
286
218
280
242
324
276
372
310
340
292
392
334
450
376
Расход воды
м3/ч
51,2
42,1
49,8
38,2
48,8
42,1
56,4
48,0
64,6
54,1
59,2
50,9
68,5
58,1
78,2
65,3
Гидравлическое сопротивление кПа
10,2
7,1
30,1
18,5
21,8
16,6
15,8
11,8
9,1
6,6
34,8
26,5
25,5
18,9
14,7
10,5
Расход воздуха
м3/ч
64000
50100
57500
44000
92000
73000
89100
70900
83800
66900
110400
87500
106900
85000
100600
80300
Потребляемая мощность
кВт
2,80
1,80
2,80
1,80
3,50
2,25
3,50
2,25
3,50
2,25
4,20
2,70
4,20
2,70
4,20
2,70
Рабочий ток
А
7,20
3,56
7,20
3,56
9,00
4,45
9,00
4,45
9,00
4,45
10,80
5,34
10,80
5,34
10,80
5,34
Уровень звукового давления дБА
48
43
48
43
49
44
49
44
49
44
50
45
50
45
50
45
Общие характеристики
Поверхность охлаждения
м2
1239
1859
1373
1831
2747
1648
2197
3296
Емкость конденсатора
л
212
316
172
228
344
206
274
412
Вес H/V
кг
1129
1297
1283
1429
1705
1532
1710
2042
Диаметр труб. вход/выход
2х4"
2х3"
2х2"1/2
2х3"
2х4"
2х2"1/2
2х3"
2х4"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
77
WT_1_10 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D1210.2 Y1210.2
D1210.3 Y1210.3
D1210.4 Y1210.4
D1210.6 Y1210.6
D1310.3 Y1310.3
D1310.4 Y1310.4
D1310.6 Y1310.6
D1410.3 Y1410.3
WTN
Производительность
кВт
150
131
193
164
222
182
252
188
286
244
336
276
378
282
386
328
Расход воды
м3/ч
26,2
22,7
33,5
28,5
38,5
31,7
43,9
32,7
49,8
42,4
58,3
48,0
65,9
49,0
67,1
57,0
Гидравлическое сопротивление кПа
44,2
34,0
30,5
22,7
25,1
17,6
43,0
25,0
14,9
11,1
69,9
49,0
40,7
23,7
30,7
22,8
Расход воздуха
м3/ч
59500
47500
57100
44900
55000
42300
51200
37800
85700
67300
82500
63500
76800
56600
114200
89700
Потребляемая мощность
кВт
4,40
3,00
4,40
3,00
4,40
3,00
4,40
3,00
6,60
4,50
6,60
4,50
6,60
4,50
8,80
6,00
Рабочий ток
А
8,40
5,40
8,40
5,40
8,40
5,40
8,40
5,40
12,60
8,10
12,60
8,10
12,60
8,10
16,80
10,80
Уровень звукового давления дБА
58
52
58
52
58
52
58
52
60
54
60
54
60
54
61
55
WTL
Производительность
кВт
119
97
147
116
161
124
158
111
218
172
244
187
236
166
292
232
Расход воды
м3/ч
20,6
16,8
25,5
20,1
28,1
21,6
27,4
19,3
37,9
30,0
42,4
32,5
41,1
28,9
51,0
40,3
Гидравлическое сопротивление кПа
28,6
19,7
18,4
12,0
14,1
8,7
18,1
9,5
9,0
5,9
39,1
24,0
17,2
9,0
18,6
12,0
Расход воздуха
м3/ч
40800
30000
38400
27800
36000
25800
31700
22300
57600
41700
54000
38700
47500
33400
76700
55600
Потребляемая мощность
кВт
1,72
1,00
1,72
1,00
1,72
1,00
1,72
1,00
2,85
1,50
2,85
1,50
2,85
1,50
3,44
2,00
Рабочий ток
А
4,00
1,94
4,00
1,94
4,00
1,94
4,00
1,94
6,00
2,91
6,00
2,91
6,00
2,91
8,00
3,88
Уровень звукового давления дБА
44
37
44
37
44
37
44
37
46
39
46
39
46
39
47
40
WTQ
Производительность
кВт
110
82
134
95
146
98
138
200
141
222
147
208
268
190
Расход воды
м3/ч
19,2
14,2
23,4
16,5
25,4
17,1
24,0
34,7
24,5
38,5
25,6
36,0
46,8
33,0
Гидравлическое сопротивление кПа
24,9
14,5
15,8
8,3
11,7
5,7
14,2
7,7
4,1
32,6
15,5
13,5
15,9
8,3
Расход воздуха
м3/ч
36400
23500
34000
21500
31800
19800
27800
51000
32200
47700
29600
41700
68000
42900
Потребляемая мощность
кВт
1,34
0,66
1,34
0,66
1,34
0,66
1,34
2,01
0,99
2,01
0,99
2,01
2,68
1,32
Рабочий ток
А
2,80
1,34
2,80
1,34
2,80
1,34
2,80
4,20
2,01
4,20
2,01
4,20
5,60
2,68
Уровень звукового давления дБА
42
33
42
33
42
33
42
44
35
44
35
44
45
36
Общие характеристики
Поверхность охлаждения
м2
310
465
620
929
697
929
1394
929
Емкость конденсатора
л
52
80
106
158
118
158
238
158
Вес H/V
кг
495
543
593
685
790
856
990
1021
Диаметр труб. вход/выход
2х2"
2х2"1/2
2х2"1/2
2х2"1/2
2х3"
2х2"1/2
2х3"
2х3"
Модель
D1410.4 Y1410.4
D1410.6 Y1410.6
D1510.3 Y1510.3
D1510.4 Y1510.4
D1510.6 Y1510.6
D1610.3 Y1610.3
D1610.4 Y1610.4
D1610.6 Y1610.6
WTN
Производительность
кВт
442
364
508
376
376
332
448
388
542
456
456
402
542
472
658
552
Расход воды
м3/ч
76,9
63,4
88,4
65,4
65,3
57,7
77,9
67,6
94,5
79,5
79,3
70,0
94,2
81,9
114,3
96,2
Гидравлическое сопротивление кПа
21,5
15,1
86,4
49,7
37,1
29,6
28,6
22,1
18,3
13,3
59,5
47,4
45,8
35,4
29,4
21,5
Расход воздуха
м3/ч
110000
84600
102400
75500
149500
120300
145800
116600
139200
109400
179400
144300
174900
139900
167000
131300
Потребляемая мощность
кВт
8,80
6,00
8,80
6,00
11,00
7,50
11,00
7,50
11,00
7,50
13,20
9,00
13,20
9,00
13,20
9,00
Рабочий ток
А
16,80
10,80
16,80
10,80
21,00
13,50
21,00
13,50
21,00
13,50
25,20
16,20
25,20
16,20
25,20
16,20
Уровень звукового давления
дБА
61
55
61
55
62
56
62
56
62
56
63
57
63
57
63
57
WTL
Производительность
кВт
322
248
314
222
302
252
352
286
408
320
368
304
426
346
492
388
Расход воды
м3/ч
56,2
43,1
54,8
38,6
52,6
43,8
61,3
49,8
70,9
55,8
64,1
53,1
74,2
60,4
85,9
67,4
Гидравлическое сопротивление кПа
12,1
7,4
35,9
18,9
25,5
17,8
18,4
12,6
10,8
7,0
40,3
28,5
29,5
20,3
17,3
11,2
Расход воздуха
м3/ч
72000
51600
63300
44600
103900
77400
100600
74700
94300
69600
124700
92900
120700
89600
113100
83500
Потребляемая мощность
кВт
3,44
2,00
3,44
2,00
4,30
2,50
4,30
2,50
4,30
2,50
5,16
3,00
5,16
3,00
5,16
3,00
Рабочий ток
А
8,00
3,88
8,00
3,88
10,00
4,85
10,00
4,85
10,00
4,85
12,00
5,82
12,00
5,82
12,00
5,82
Уровень звукового давления дБА
47
40
47
40
48
41
48
41
48
41
49
41
49
41
49
41
WTQ
Производительность
кВт
292
196
276
284
216
326
242
376
262
344
262
396
292
450
318
Расход воды
м3/ч
50,9
34,2
48,1
49,3
37,6
56,7
42,1
65,3
45,7
59,8
45,4
68,7
51,0
78,6
55,2
Гидравлическое сопротивление кПа
10,1
4,9
28,3
22,1
13,5
16,0
9,3
9,3
4,8
35,5
21,5
25,7
14,8
14,8
7,7
Расход воздуха
м3/ч
63500
39500
55500
93300
61900
90100
59200
84100
54700
111900
7200
108100
71100
100900
65600
Потребляемая мощность
кВт
2,68
1,32
2,68
3,35
1,65
3,35
1,65
3,35
1,65
4,02
1,98
4,02
1,98
4,02
1,98
Рабочий ток
А
5,60
2,68
5,60
7,00
3,35
7,00
3,35
7,00
3,35
8,40
4,02
8,40
4,02
8,40
4,02
Уровень звукового давления дБА
45
36
45
46
37
46
37
46
37
47
38
47
38
47
4438
Общие характеристики
Поверхность охлаждения
м2
1239
1859
1373
1831
2747
1648
2197
3296
Емкость конденсатора
л
212
316
172
228
344
206
274
412
Вес H/V
кг
1119
1287
1266
1412
1688
1517
1695
2027
Диаметр труб. вход/выход
2х4"
2х3"
2х2"1/2
2х3"
2х4"
2х2"1/2
2х3"
2х4"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
78
Водоохладители WJ
Выносные водоохладители
с V-образным теплообменником
и вертикальным выбросом
воздуха
112-1132 кВт
КОНСТРУКЦИЯ
ПРИНАДЛЕЖНОСТИ
Корпус
Система поддержания температуры охлаж-
Корпус конденсаторов изготовлен из листо-
денной воды с помощью регулирования
вой оцинкованной стали и покрыт эмалью
частоты вращения вентиляторов для экс-
(цвет RAL9002). Вентиляторы в данной моде
плуатации при низкой температуре наруж-
ле конденсаторов расположены в два ряда.
ного воздуха.
Теплообменник
Теплообменник конденсаторов изготовлива-
ется из гладких медных труб диаметром 5/8"
или 12мм с высокоэффективным алюминие-
вым оребрением. Сборные коллекторы теп-
лообменника выполняются из меди и имеют
коллекторы из нержавеющей стали. Внут-
ренняя поверхность теплообменника очище-
на и обезжирена. Все теплообменники пове-
рены на герметичность сухим воздухом под
давлением 16 бар.
Вентиляторы
В конструкции конденсаторов использованы
осевые вентиляторы с рабочим колесом, за-
крепленным непосредственно на электро-
двигателе. Вентиляторы статически и дина-
мически сбалансированы и имеют защитную
решетку. Электродвигатели вентиляторов
питаются от трехфазной сети (400В/50Гц),
допускают подключение по схеме "звезда"
или "треугольник", защищены от перегрузки
втроенным тепловым реле, и имеют степень
защиты IP54.
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
Корпус
- из нержавеющей стали
- из алюминиевого сплава
Теплообменник
- окрашенное алюминиевое оребрение
- медное оребрение
- покытое оловом медное оребрение
- коррозионностойкое
Вентиляторы
- с однофазными элекродвигателями
- с электродвигателями работающими в сети
с частотой тока 60 Гц.
79
WJ_2_80 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
D2280.2 Y2280.2
D2280.3 Y2280.3
D2280.4 Y2280.4
D2280.6 Y2280.6
D2380.3 Y2380.3
D2380.4 Y2380.4
D2380.6 Y2380.6
D2480.3 Y2480.3
WJN
Производительность
кВт
218
187
282
234
324
262
370
276
418
348
480
390
554
414
562
468
Расход воды
м3/ч
37,9
32,4
49,0
40,7
56,4
45,8
64,2
48,1
72,5
60,5
83,5
68,0
96,6
72,2
98,0
81,4
Гидравлическое сопротивление кПа
40,5
30,5
35,8
25,5
24,9
17,0
43,1
25,4
14,6
10,4
13,4
9,2
41,3
24,2
30,5
21,7
Расход воздуха
м3/ч
87100
61800
84200
64300
81200
61200
75300
55600
126300
96500
121800
91700
113000
83400
168300
18600
Потребляемая мощность
кВт
8,00
5,00
8,00
5,00
8,00
5,00
8,00
5,00
12,00
7,50
12,0
7,50
12,00
7,50
16,00
10,00
Рабочий ток
А
16,00
9,20
16,00
9,20
16,00
9,20
16,00
9,20
24,00
13,80
24,00
13,80
24,00
13,60
32,00
18,40
Уровень звукового давления дБА
58
51
58
51
58
51
58
51
60
53
60
53
60
53
61
54
WJL
Производительность
кВт
173
131
220
157
244
169
254
155
322
232
364
252
380
232
434
312
Расход воды
м3/ч
30,1
22,8
38,6
27,3
42,5
29,4
44,2
27,0
56,3
40,5
63,2
43,7
66,2
40,4
75,7
54,5
Гидравлическое сопротивление кПа
26,5
15,9
23,1
12,2
14,8
7,5
21,8
8,8
9,1
5,0
8,0
4,1
20,6
8,3
19,0
10,4
Расход воздуха
м3/ч
60000
39400
57800
37000
55600
34800
51100
31200
86700
55400
83400
52200
76600
46700
115600
73900
Потребляемая мощность
кВт
3,72
1,88
3,72
1,88
3,72
1,88
3,72
1,88
5,58
2,82
5,58
2,82
5,58
2,82
7,44
3,76
Рабочий ток
А
8,00
4,00
8,00
4,00
8,00
4,00
8,00
4,00
12,00
6,00
12,00
6,00
12,00
6,00
16,00
8,00
Уровень звукового давления дБА
50
38
50
38
50
38
50
38
52
39
52
39
52
39
53
41
WJQ
Производительность
кВт
134
112
162
132
177
139
167
124
242
196
264
208
250
186
324
264
Расход воды
м3/ч
23,2
19,5
28,2
22,9
30,8
24,2
29,0
21,6
41,9
34,2
45,8
36,1
43,5
32,4
56,4
45,8
Гидравлическое сопротивление кПа
16,5
11,9
13,0
8,9
8,2
5,3
10,1
5,9
5,3
3,7
4,5
3,0
9,6
5,6
11,1
7,6
Расход воздуха
м3/ч
40700
31500
38700
29600
36900
27900
33600
25000
58100
44400
55300
41800
50400
37500
77400
59200
Потребляемая мощность
кВт
1,48
0,80
1,48
0,80
1,48
0,80
1,48
0,80
2,22
1,20
2,22
1,20
2,22
1,20
2,96
1,60
Рабочий ток
А
4,80
2,00
4,80
2,00
4,80
2,00
4,80
2,00
7,20
3,00
7,20
3,00
7,20
3,00
9,60
4,00
Уровень звукового давления дБА
41
35
41
35
41
35
41
35
43
37
43
37
43
37
44
38
Общие характеристики
Поверхность охлаждения
м2
443
664
885
1328
996
1328
1992
1328
Емкость конденсатора
л
76
114
150
226
170
226
340
226
Вес H/V
кг
988
1046
1116
1244
1534
1622
1816
1990
Диаметр труб. вход/выход
2х2"1/2
2х2"1/2
2х3"
2х3"
2х4"
2х4"
2х4"
2х4"
Модель
D2480.4 Y2480.4
D2480.6 Y2480.6
D2580.3 Y2580.3
D2580.4 Y2580.4
D2580.6 Y2580.6
D2680.3 Y2680.3
D2680.4 Y2680.4
D2680.6 Y2680.6
WJN
Производительность
кВт
648
526
742
552
544
472
650
554
792
654
658
574
788
672
960
792
Расход воды
м3/ч
112,8
91,5
129,1
96,2
94,5
82,2
113,3
96,6
138,1
113,8
114,5
99,7
137,1
117,0
166,9
138,1
Гидравлическое сопротивление кПа
21,7
27,2
18,5
87,5
51,0
37,4
29,0
27,3
20,3
23,5
16,5
59,7
46,3
44,0
32,9
26,1
Расход воздуха
м3/ч
162400
122300
150600
111200
218600
171500
214100
166500
205200
157300
262300
205800
256900
199800
246200
188800
Потребляемая мощность
кВт
16,00
10,00
16,00
10,00
20,00
12,50
20,00
12,5
20,00
12,50
24,00
15,00
24,00
15,00
24,00
15,00
Рабочий ток
А
32,00
18,40
32,00
18,40
40,00
23,00
40,00
23,00
40,00
23,00
48,00
27,60
48,00
27,60
48,00
27,60
Уровень звукового давления
дБА
61
54
61
54
62
55
62
55
62
55
63
56
63
56
63
56
WJL
Производительность
кВт
488
338
508
310
438
340
514
386
608
434
532
412
624
468
736
524
Расход воды
м3/ч
84,9
58,8
88,5
54,0
76,4
59,1
89,6
67,1
105,9
75,5
92,4
71,5
108,4
81,4
128,3
91,1
Гидравлическое сопротивление кПа
16,2
8,2
43,7
17,7
25,3
15,8
17,7
10,4
14,4
7,8
40,3
25,2
28,6
16,9
22,8
12,2
Расход воздуха
м3/ч
1111000 69600
102100
62300
151600
101900
148600
98600
142700
92800
181900
122300
178300
118300
171200
111300
Потребляемая мощность
кВт
7,44
3,76
7,44
3,76
9,30
7,40
9,30
7,40
9,30
7,40
11,16
5,64
11,16
5,64
11,16
5,64
Рабочий ток
А
16,00
8,00
16,00
8,00
20,00
10,00
20,00
10,00
20,00
10,00
24,00
12,00
24,00
12,00
24,00
12,00
Уровень звукового давления дБА
53
41
53
41
54
42
54
42
54
42
55
43
55
43
55
43
WJQ
Производительность
кВт
354
276
334
248
344
292
394
328
448
364
418
354
478
398
542
440
Расход воды
м3/ч
61,6
48,1
58,2
43,2
60,0
50,9
68,7
57,3
77,9
63,2
72,7
61,7
83,1
69,3
94,5
76,4
Гидравлическое сопротивление кПа
9,0
5,7
20,3
11,7
16,2
12,0
10,9
7,8
8,2
5,6
26,0
19,2
17,6
12,6
13,0
8,8
Расход воздуха
м3/ч
73700
55700
67200
49900
104300
81800
101700
79400
96900
75100
125100
98200
122000
95300
116300
90200
Потребляемая мощность
кВт
2,96
1,60
2,96
1,60
3,70
2,00
3,70
2,00
3,70
2,00
4,44
2,40
4,44
2,40
4,44
2,40
Рабочий ток
А
9,60
4,00
9,60
4,00
12,00
5,00
12,00
5,00
12,00
5,00
14,40
6,00
14,40
6,00
14,40
6,00
Уровень звукового давления дБА
44
38
44
38
45
39
45
39
45
39
46
40
46
40
46
40
Общие характеристики
Поверхность охлаждения
м2
1770
2656
1962
2616
3924
2354
3139
4708
Емкость конденсатора
л
302
452
246
326
490
294
392
588
Вес H/V
кг
2110
2366
2490
2680
3054
2966
3194
3644
Диаметр труб. вход/выход
2х4"
2х4"
2х3"
2х4"
2х4"
2х3"
2х4"
2х4"
(*) Температура наружного воздуха 250С;
(**) Температура на входе в водоохладитель 400С;
(***) Температура на выходе из водоохладителя 350С.
80
содержание .. 2 3 4 5 ..
