Perkins Moteurs industriels 400 A et 400D. Manuel de rèparation et d'utilisation (2012) - 1





SFBU8311-03
Avril 2012
(Traduction: Avril 2012)
Utilisation
et entretien
Moteurs industriels 400 A et 400D
GG (Moteur)
GH (Moteur)
GJ (Moteur)
GK (Moteur)
GL (Moteur)
GM (Moteur)
GN (Moteur)
GP (Moteur)
GQ (Moteur)
GS (Moteur)
GT (Moteur)
GU (Moteur)
GV (Moteur)
Mise en garde
La plupart des accidents en rapport avec l'utilisation, l'entretien et la réparation de ce produit sont
dus à l'inobservation des règles de sécurité et précautions élémentaires. On pourra donc les éviter
en reconnaissant les risques auxquels on s'expose et en prenant les mesures préventives
correspondantes. Il importe d'être conscient des dangers potentiels. Il faut également posséder la
formation, les compétences et l'outillage requis pour utiliser, entretenir et réparer correctement le produit.
Toute entorse aux instructions d'utilisation, de graissage, d'entretien ou de réparation de ce
produit peut être à l'origine d'accidents graves, voire mortels.
Avant d'utiliser, de graisser, d'entretenir ou de réparer le produit, il faut lire et bien assimiler
toutes les instructions relatives à l'utilisation, au graissage, à l'entretien et à la rép
Des règles de sécurité et des mises en garde figurent dans ce guide et sur le produit. Le non-
respect de ces mises en garde peut être à l'origine d'accidents graves, voire mortels.
Les dangers sont identifiés par un "symbole" suivi d'une "inscription" telle que "DANGER DE
MORT", "DANGER" ou "ATTENTION". La mise en garde signalant un "DANGER" est représentée ci-
après.
Ce symbole a la signification suivante:
Attention! tre vigilant! L'intégrité corporelle de l'utilisateur est en jeu.
Le message figurant à la suite explique le danger, soit par un texte, soit par des il
Les pratiques pouvant entraîner des dégâts matériels sont signalées par le mot "REMARQUE" sur le
produit et dans le présent guide.
Perkins ne saurait prévoir toutes les situations à risques. De ce fait, les messages sur la
sécurité figurant dans ce guide et sur le produit ne sont pas exhaustifs. Quiconque emploie
une méthode ou un outil qui n'est pas expressément recommandé par Perkins doit donc
s'assurer au préalable qu'il ne met pas sa personne ou celle d'autrui en danger. Il faut
également s'assurer que la méthode d'utilisation, de graissage, d'entretien ou de réparation
utilisée ne risque pas d'endommager le produit ou d'en compromettre la séc
Les informations, spécifications et illustrations du présent guide reflètent l'état des connaissances
au moment de la rédaction. Les spécifications, couples, pressions, relevés, réglages, illustrations,
etc. peuvent changer à tout instant. Ces changements peuvent avoir une incidence sur l'entretien du
produit. Avant de commencer un travail, se procurer des informations complètes et à jour. Les
concessionnaires ou distributeurs Perkins disposent de ces informations.
Lorsqu’il faut remplacer des pièces sur ce
produit, Perkins recommande d’utiliser des
pièces de rechange Perkins.
L’inobservation de cette mise en garde peut
entraîner des défaillances prématurées, des
dégâts au niveau du produit, des blessures ou
même la mort de l'utilisateur.
SFBU8311-03
3
Table des matières
Index
Table des matières
Index
101
Avant-propos
4
Sécurité
Mises en garde
6
Généralités
8
Prévention des brûlures
9
Prévention des incendies ou des explosions
10
Risques d'écrasement et de coupure
12
Avant le démarrage du moteur
12
Démarrage du moteur
12
Arrêt du moteur
13
Circuit électrique
13
Informations produit
Vues du modèle
14
Identification produit
24
Utilisation
Levage et remisage
26
Témoins et instruments
29
Caractéristiques et commandes
30
Démarrage
31
Utilisation du moteur
34
Arrêt du moteur
35
Utilisation par temps froid
36
Entretien
Contenances
41
Recommandations d'entretien
63
Calendrier d'entretien
65
Garantie
Garantie
100
4
SFBU8311-03
Avant-propos
Avant-propos
Entretien
La section consacrée à l'entretien explique comment
Généralités
bien entretenir le moteur. Les instructions illustrées,
étape par étape, sont regroupées par intervalles
Ce guide contient des informations sur la sécurité
d'entretien basés sur les heures-service et/ou
et le fonctionnement, le graissage et l'entretien.
les durées de temps. Les éléments du calendrier
Ce guide doit être conservé près du moteur, dans
d'entretien font référence aux instructions détaillées
les espaces de rangement prévus à cet effet. Lire,
qui suivent.
étudier et conserver ce guide avec les informations
sur le moteur.
L'entretien préconisé doit être effectué aux intervalles
prévus tels que stipulés dans le calendrier d'entretien.
L'anglais est la langue principale des publications
Le calendrier d'entretien dépend également
Perkins. L'anglais employé facilite la traduction et
des conditions réelles d'utilisation. Ainsi, il peut
améliore la cohérence.
être nécessaire d'augmenter le graissage et la
maintenance tels qu'indiqués dans le calendrier
Certaines photographies ou illustrations de ce guide
d'entretien lorsque les conditions sont extrêmement
peuvent montrer des détails ou des accessoires
dures, humides ou que le froid est intense.
qui n'existent pas sur votre moteur. Par ailleurs,
des protections et des couvercles ont parfois été
Les éléments du calendrier d'entretien sont agencés
retirés pour la clarté des illustrations. En raison du
pour former un programme d'entretien préventif. Si
progrès technique et de l'effort continuel voué au
le programme d'entretien préventif est respecté, une
perfectionnement du matériel, ce moteur comporte
mise au point périodique n'est pas nécessaire. La
peut-être des modifications qui n'apparaissent pas
mise en place d'un programme d'entretien préventif
dans cette publication. En cas de doute concernant
minimise les frais d'exploitation en évitant bien des
un détail de construction de ce moteur ou un point du
coûts résultant d'immobilisations imprévues et de
guide, consulter le concessionnaire Perkins ou votre
pannes.
distributeur Perkins qui fournira les renseignements
les plus récents dont il dispose.
Calendrier d'entretien
Sécurité
L'entretien prescrit à un certain intervalle doit
être effectué aux multiples de cet intervalle. Il est
Les précautions élémentaires sont répertoriées dans
recommandé d'afficher des copies des calendriers
le chapitre Sécurité. Cette section identifie également
d'entretien près des moteurs en tant que rappels. Il
des situations dangereuses. Lire soigneusement les
est également recommandé de conserver un registre
consignes de sécurité données dans ce chapitre
de l'entretien avec le registre permanent du moteur.
avant d'utiliser ce produit ou d'effectuer des travaux
d'entretien ou de réparation.
Votre concessionnaire Perkins ou votre distributeur
Perkins peut vous aider à ajuster votre calendrier
Utilisation
d'entretien en fonction des exigences de votre
environnement de travail.
Nous n'indiquons ici que l'essentiel des techniques
d'utilisation. Ces techniques aident au développement
Révision générale
des compétences nécessaires pour exploiter le
moteur de manière fiable et économique. Les
Les détails de la révision générale du moteur ne sont
compétences s'acquièrent, à mesure que l'opérateur
pas inclus dans le Guide d'utilisation et d'entretien
connaît mieux le moteur et ses possibilités.
sauf les intervalles et les points d'entretien de chaque
intervalle. Les réparations majeures ne doivent
La section utilisation sert de référence aux
être effectuées que par du personnel autorisé par
opérateurs. Les photographies et illustrations
Perkins. Votre concessionnaire Perkins ou votre
montrent comment effectuer les contrôles, démarrer,
distributeur Perkins propose une gamme d'options
faire fonctionner et arrêter le moteur. Cette section
liées aux programmes de révision générale. Si le
comprend également des informations sur le
moteur subit des pannes majeures, de nombreuses
diagnostic électronique.
options de révision générale consécutive à la
panne sont également proposées. Consulter votre
concessionnaire Perkins ou votre distributeur Perkins
pour davantage de renseignements sur ces options.
SFBU8311-03
5
Avant-propos
Projet de mise en garde 65 de l'État
de Californie
Il est officiellement reconnu dans l'État de Californie
que les émissions des moteurs diesel et certains de
leurs composants peuvent entraîner des cancers,
des anomalies à la naissance et d'autres affections
liées à la reproduction. Les bornes et les cosses de
batterie et les accessoires connexes contiennent
du plomb et des composés du plomb. Se laver les
mains après la manipulation.
6
SFBU8311-03
Sécurité
Mises en garde
La mise en garde (A) est montée à différents
Sécurité
emplacements. L'emplacement changera en fonction
de la taille physique du moteur.
i03019238
Mises en garde
Diverses mises en garde spécifiques figurent sur le
moteur. L'emplacement précis et la description de
ces mises en garde sont passés en revue dans ce
chapitre. Prendre le temps de se familiariser avec
toutes les mises en garde.
S'assurer que toutes les mises en garde sont lisibles.
Nettoyer ou remplacer les mises en garde dont le
texte ou les illustrations ne sont pas visibles. Pour
nettoyer les mises en garde, utiliser un chiffon,
de l'eau et du savon. Ne pas utiliser de solvant,
d'essence ou d'autres produits chimiques caustiques.
Les solvants, l'essence ou les produits chimiques
caustiques peuvent détériorer l'adhésif des mises
en garde. Les mises en garde dont l'adhésif est
détérioré peuvent se détacher du moteur.
Remplacer toute mise en garde abîmée ou
manquante. Si une mise en garde est fixée à une
pièce du moteur qui est remplacée, monter une
mise en garde sur la pièce de rechange. Des
mises en garde neuves sont disponibles auprès du
concessionnaire ou du distributeur Perkins.
(A) Mise en garde universelle
Lire attentivement les instructions et les
consignes données dans les Guides d'utilisation
et d'entretien avant de conduire cet équipement
ou de travailler dessus. Faute de se conformer à
ces instructions et mises en garde, il y a risque
de blessures ou de mort.
g01154807
Illustration 1
Exemple type
SFBU8311-03
7
Sécurité
Mises en garde
g01324126
Illustration 2
(A) Emplacement de la mise en garde
(3) 403D-11
(6) 404D-22, 404D-22T et 404D-22TA
(1) 402D-05
(4) 403D-15, 403D-15T et 403D-17
(2) 403D-07
(5)404D-15
8
SFBU8311-03
Sécurité
Généralités
i02398883
Respecter toutes les réglementations locales pour la
mise au rebut des liquides.
Généralités
Utiliser toutes les solutions de nettoyage avec
prudence.
Signaler toutes les réparations nécessaires.
Ne pas laisser monter de personnes non autorisées
sur l'équipement.
Veiller à ce que l'alimentation soit débranchée avant
de travailler sur la barre omnibus ou les bougies de
préchauffage.
Entretenir le moteur avec les équipements en position
d'entretien. Pour connaître la méthode de mise en
place de l'équipement en position d'entretien, voir la
documentation du constructeur d'origine.
g00106798
Illustration 3
Air comprimé et eau sous pression
Avant d'entretenir ou de réparer l'équipement, fixer
une pancarte d'avertissement “Ne pas utiliser”
L'air comprimé et/ou l'eau sous pression peuvent
ou similaire au contacteur de démarrage ou aux
provoquer la projection de débris et/ou d'eau
commandes.
brûlante. Cela peut entraîner des blessures.
L'application directe d'air comprimé ou d'eau sous
pression sur le corps risque d'occasionner des
blessures corporelles.
Lorsque l'on utilise de l'air comprimé et/ou de
l'eau sous pression pour le nettoyage, porter
des vêtements de protection, des chaussures de
protection et des lunettes de protection. La protection
oculaire peut être assurée par des lunettes ou par
un masque.
La pression d'air maximum pour le nettoyage doit
être inférieur à 205 kPa (30 psi). La pression d'eau
maximum pour le nettoyage doit être inférieure à
g00702020
Illustration 4
275 kPa (40 psi).
Lorsque les conditions l'exigent, porter un casque,
Projections de liquides
des lunettes de protection et d'autres équipements
de sécurité.
La pression peut se maintenir dans le circuit
hydraulique longtemps après l'arrêt du moteur. Si l'on
Ne pas porter de vêtements amples ni de bagues,
ne détend pas correctement la pression, celle-ci peut
gourmettes, etc., qui risquent de s'accrocher aux
projeter violemment du liquide hydraulique ou des
commandes ou à d'autres parties du moteur.
pièces telles que des bouchons filetés.
S'assurer que toutes les protections et tous les
Ne pas déposer de composants ou de pièces
couvercles sont solidement fixés sur le moteur.
hydrauliques tant que la pression n'a pas été
détendue car il y a risque de blessures. Ne pas
Veiller à la propreté du moteur. Enlever les déchets,
démonter de composants hydrauliques tant que
les souillures d'huile, les outils et autres de la
la pression n'a pas été détendue car il y a risque
plate-forme, des passerelles et des marchepieds.
de blessures. Pour connaître toutes les méthodes
requises pour détendre la pression hydraulique, voir
Ne jamais conserver de liquides d'entretien dans des
la documentation du constructeur d'origine.
récipients en verre. Recueillir tous les liquides dans
un récipient adéquat.
SFBU8311-03
9
Sécurité
Prévention des brûlures
Liquide de refroidissement
À la température de fonctionnement, le liquide de
refroidissement du moteur est chaud. Le liquide de
refroidissement est aussi sous pression. Le radiateur
et toutes les canalisations allant aux réchauffeurs ou
au moteur contiennent du liquide de refroidissement
chaud.
Tout contact avec du liquide de refroidissement
chaud ou avec de la vapeur peut provoquer de
graves brûlures. Avant de vidanger le circuit, laisser
refroidir les pièces du circuit de refroidissement.
Contrôler le niveau du liquide de refroidissement
g00687600
Illustration 5
uniquement lorsque le moteur est à l'arrêt et que le
moteur est froid.
Toujours utiliser une planche ou un carton pour
rechercher les fuites. Du liquide qui s'échappe
S'assurer que le bouchon de remplissage est froid
sous pression peut perforer les tissus cutanés. La
avant de le dévisser. Le bouchon de remplissage doit
pénétration de liquide peut provoquer de graves
être suffisamment froid pour être touché à main nue.
blessures, voire la mort. Une fuite qui s'échappe,
Dévisser lentement le bouchon de remplissage pour
même par un orifice minuscule, risque de provoquer
détendre la pression.
des blessures graves. Si du liquide a pénétré sous
la peau, il faut se faire soigner immédiatement. Faire
L'additif pour circuit de refroidissement contient des
immédiatement appel à un médecin compétent.
alcalis. Les alcalis peuvent provoquer des blessures.
Éviter que des alcalis entrent en contact avec la peau
Déversement de liquides
et les yeux et ne pas en ingérer.
Veiller à ne pas laisser les liquides se répandre
Huiles
pendant le contrôle, l'entretien, les essais, les
réglages et les réparations du moteur. Prévoir un
L'huile chaude et les pièces chaudes peuvent
récipient adéquat pour recueillir le liquide avant
provoquer des blessures. Ne pas permettre que
d'ouvrir un compartiment ou de démonter un
de l'huile chaude entre en contact avec la peau.
constituant contenant des liquides.
Éviter également que des pièces chaudes entrent
en contact avec la peau.
Utiliser uniquement des outils et un équipement
appropriés pour recueillir les liquides.
Batteries
Utiliser uniquement des outils et un équipement
appropriés pour contenir les liquides.
L'électrolyte est un acide. L'électrolyte peut provoquer
des blessures. Éviter tout contact avec la peau et les
Respecter toutes les réglementations locales pour la
yeux. Toujours porter des lunettes de sécurité pour
mise au rebut des liquides.
travailler sur des batteries. Se laver les mains après
avoir touché les batteries et les connecteurs. Il est
conseillé de porter des gants.
i02227034
Prévention des brûlures
Ne pas toucher un moteur qui tourne. Laisser le
moteur refroidir avant d'entreprendre l'entretien sur
le moteur. Détendre toute la pression dans le circuit
pneumatique, dans le circuit hydraulique, dans le
circuit de graissage, dans le circuit de carburant
ou dans le circuit de refroidissement avant que les
canalisations, raccords ou éléments correspondants
soient débranchés.
10
SFBU8311-03
Sécurité
Prévention des incendies ou des explosions
i02840888
N'exposer le moteur à aucune flamme.
Prévention des incendies ou
Les déflecteurs d'échappement (selon équipement)
protègent les pièces chaudes de l'échappement
des explosions
contre les projections d'huile ou de carburant en cas
de rupture d'une canalisation, d'un flexible ou d'un
joint. Les déflecteurs d'échappement doivent être
montés correctement.
Ne pas souder sur des canalisations ou sur des
réservoirs qui contiennent des liquides inflammables.
Ne pas couper au chalumeau des canalisations
ou des réservoirs qui contiennent du liquide
inflammable. Nettoyer à fond ces canalisations ou
réservoirs avec un solvant ininflammable avant le
soudage ou l'oxycoupage.
Le câblage doit être en bon état. Tous les câbles
électriques doivent être correctement acheminés et
solidement fixés. Contrôler tous les jours l'ensemble
des câbles électriques. Réparer tout câble desserré
g00704000
ou effiloché avant de faire fonctionner le moteur.
Illustration 6
Nettoyer et serrer toutes les connexions électriques.
Tous les carburants, la plupart des lubrifiants
et certaines solutions de refroidissement sont
Enlever tout câblage non fixé ou inutile. Ne pas
inflammables.
utiliser de fils ou de câbles d'un calibre inférieur à
celui conseillé. Ne contourner aucun fusible et/ou
Les liquides inflammables qui fuient ou qui sont
disjoncteur.
déversés sur des surfaces chaudes ou des
composants électriques peuvent provoquer un
La production d'arcs ou d'étincelles représente un
incendie. Tout incendie peut provoquer des blessures
risque d'incendie. Des connexions solides, l'emploi
ou des dégâts sur les matériels.
du câblage conseillé et des câbles de batterie
correctement entretenus contribueront à empêcher la
Une inflammation instantanée peut se produire si les
formation d'un arc ou d'une étincelle.
couvercles du carter moteur sont déposés dans les
quinze minutes qui suivent un arrêt d'urgence.
Vérifier toutes les canalisations et tous les flexibles
afin de s'assurer qu'ils ne sont ni usés ni détériorés.
Déterminer si le moteur fonctionnera dans un
Les flexibles doivent être correctement acheminés.
environnement qui permet aux gaz combustibles
Les canalisations et les flexibles doivent avoir un
d'être aspirés dans le circuit d'admission d'air. Ces
support adéquat et être munies de colliers solides.
gaz risquent de provoquer l'emballement du moteur.
Serrer tous les raccords au couple recommandé. Les
Cela peut entraîner des blessures ou des dégâts au
fuites peuvent provoquer des incendies.
véhicule ou au moteur.
Les filtres à huile et à carburant doivent être montés
Si l'application implique la présence de gaz
correctement. Les boîtiers de filtre doivent être serrés
combustibles, consulter le concessionnaire Perkins
au couple approprié.
et/ou le distributeur Perkins pour obtenir des
renseignements complémentaires sur les dispositifs
de protection adéquats.
Retirer toutes les matières inflammables telles que
carburant, huile et résidus provenant du moteur. Ne
pas laisser de matières inflammables ou de corps
conductibles s'accumuler sur le moteur.
Ranger les carburants et les lubrifiants dans des
récipients correctement identifiés et hors de portée
des personnes non autorisées. Ranger les chiffons
graisseux et tout matériau inflammable dans des
récipients de protection. Ne pas fumer sur les aires
où sont entreposés des matériaux inflammables.
SFBU8311-03
11
Sécurité
Prévention des incendies ou des explosions
Le branchement incorrect des câbles volants peut
provoquer une explosion qui peut entraîner des
blessures. Pour des instructions spécifiques, se
référer au chapitre "Utilisation" de ce guide.
Ne pas charger une batterie gelée. Cela pourrait
provoquer une explosion.
Les batteries doivent rester propres. Les couvercles
(selon équipement) doivent être en place sur les
éléments. Utiliser les câbles, les connexions et les
couvercles de compartiment de batterie conseillés
lorsque le moteur tourne.
Extincteur
S'assurer qu'un extincteur est disponible. Se
familiariser avec le fonctionnement de l'extincteur.
Examiner l'extincteur et l'entretenir régulièrement.
Respecter les recommandations figurant sur la
plaque d'instructions.
g00704059
Illustration 7
Canalisations, tubes et flexibles
Faire preuve de prudence lors du plein de carburant.
Ne pas fumer en faisant le plein de carburant. Ne pas
Ne pas tordre de canalisations haute pression. Ne
faire le plein de carburant à proximité de flammes
pas taper sur des canalisations haute pression. Ne
nues ou d'étincelles. Toujours arrêter le moteur avant
pas monter de canalisation tordue ou endommagée.
de faire le plein de carburant.
N'attacher aucun autre élément aux canalisations
haute pression.
Réparer toute canalisation desserrée ou
endommagée. Les fuites peuvent provoquer des
incendies. Pour obtenir des renseignements sur les
réparations ou les pièces de rechange, consulter le
concessionnaire Perkinsou le distributeurPerkins.
Contrôler soigneusement les canalisations, les tubes
et les flexibles. Ne pas effectuer de recherche de
fuite en se servant des mains nues. Pour vérifier s'il
y a des fuites, utiliser une planchette ou un carton.
Serrer tous les raccords au couple recommandé.
Remplacer les pièces si l'une des conditions
suivantes se présente:
Les raccords d'extrémité sont endommagés ou
présentent des fuites.
Les revêtements extérieurs sont éraillés ou
g00704135
Illustration 8
coupés.
Les gaz d'une batterie peuvent exploser. Maintenir
Les fils métalliques sont dénudés.
les flammes nues ou les étincelles à l'écart de la
partie supérieure des batteries. Ne pas fumer dans
Les revêtements extérieurs sont boursouflés par
les zones de recharge des batteries.
endroits.
Ne jamais contrôler la charge de la batterie en
La partie souple des flexibles est vrillée.
plaçant un objet en métal entre les bornes. Utiliser un
voltmètre ou un hydromètre.
La gaine de protection est incrustée dans les
couvercles extérieurs.
12
SFBU8311-03
Sécurité
Risques d’écrasement et de coupure
Les raccords d'extrémité sont déboîtés.
Avant de mettre le moteur en marche, s'assurer que
personne ne se trouve sur le moteur, en dessous
S'assurer que tous les colliers, toutes les protections
ou à proximité. S'assurer qu'il n'y a personne aux
et tous les écrans thermiques sont montés
alentours.
correctement. Pendant l'utilisation du moteur, cela
contribuera à éviter les vibrations, le frottement
Selon équipement, s'assurer que le circuit d'éclairage
contre d'autres pièces et la chaleur excessive.
du moteur convient aux conditions. S'assurer que le
dispositif d'éclairage fonctionne correctement, selon
équipement.
i02227091
Toutes les protections et tous les couvercles doivent
Risques d'écrasement et de
être en place si le moteur doit être mis en marche en
coupure
vue de réglages ou de contrôles. Prendre garde si
l'on doit travailler à côté de pièces en rotation.
Ne pas faire dériver les circuits d'arrêt automatique.
Étayer correctement la pièce lorsque l'on travaille en
Ne pas neutraliser les circuits d'arrêt automatique.
dessous.
Ces dispositifs sont prévus pour empêcher les
blessures. Ils sont également prévus pour empêcher
Sauf indication contraire, ne jamais tenter d'effectuer
les dégâts au moteur.
des réglages lorsque le moteur est en marche.
Pour les réparations et les réglages, se reporter au
Se tenir à l'écart de toutes les pièces en rotation et
Manuel d'atelier.
des pièces mobiles. Maintenir les protections en
place jusqu'au moment d'effectuer l'entretien. Une
i02227037
fois l'entretien terminé, remonter les protections.
Démarrage du moteur
Garder les objets à l'écart des pales du ventilateur
quand il tourne. Tout objet qui tombe sur les pales du
ventilateur sera sectionné ou projeté avec violence.
Lorsque l'on frappe sur des objets, porter des lunettes
de sécurité pour éviter des blessures aux yeux.
Ne pas utiliser d'auxiliaires de démarrage du type
Des éclats ou d'autres débris peuvent être projetés
aérosol comme de l'éther. Cela peut provoquer
lorsque l'on frappe sur des objets. Avant de frapper
une explosion et des accidents corporels.
sur les objets, veiller à ce que personne ne risque
d'être blessé par la projection de débris.
Si une pancarte d'avertissement est fixée sur le
contacteur de démarrage du moteur ou sur les
commandes, NE PAS faire démarrer le moteur ni
i02869792
actionner les commandes. Avant de mettre le moteur
Avant le démarrage du moteur
en marche, se renseigner auprès de la personne qui
a fixé la pancarte.
Toutes les protections et tous les couvercles doivent
Avant le démarrage initial d'un moteur neuf ou
être en place si le moteur doit être mis en marche en
d'un moteur venant de subir un entretien ou
vue de réglages ou de contrôles. Prendre garde si
une réparation, prévoir de couper le moteur en
l'on doit travailler à côté de pièces en rotation.
cas de surrégime. Pour ce faire, on peut couper
l'alimentation en carburant et/ou l'arrivée d'air du
Faire démarrer le moteur depuis le poste de
moteur.
commande ou au moyen du contacteur de
démarrage.
Un arrêt pour surrégime doit se produire
automatiquement pour les moteurs à commande
Toujours faire démarrer le moteur conformément
électronique. Si un arrêt pour surrégime ne se produit
à la procédure décrite dans le Guide d'utilisation
pas, appuyer sur le bouton d'arrêt d'urgence pour
et d'entretien, “Démarrage du moteur” (chapitre
couper le carburant et/ou l'air allant au moteur.
Utilisation). Une connaissance de la procédure
appropriée contribuera à éviter de graves
Rechercher les dangers potentiels sur le moteur.
détériorations aux pièces du moteur. Cela contribuera
aussi à éviter des blessures.
SFBU8311-03
13
Sécurité
Arrêt du moteur
Afin de s'assurer que le réchauffeur d'eau des
i02227039
chemises (selon équipement) et/ou le réchauffeur
Circuit électrique
d'huile de graissage (selon équipement) fonctionnent
correctement, vérifier les indicateurs de température
d'eau et d'huile pendant le fonctionnement du
réchauffeur.
Ne jamais débrancher un circuit de charge ou un
câble de la batterie en cours de recharge. Une
Les gaz d'échappement du moteur renferment
étincelle peut faire exploser les gaz combustibles
des produits de combustion qui peuvent s'avérer
dégagés par certaines batteries.
nocifs. Toujours faire démarrer le moteur et le
laisser tourner dans un endroit bien aéré. Si l'on fait
Pour empêcher d'éventuelles étincelles d'enflammer
démarrer le moteur dans un local, évacuer les gaz
les gaz combustibles dégagés par certaines
d'échappement au dehors.
batteries, brancher le câble négatif “-” en dernier
sur la borne négative “-” de démarreur. À défaut de
Nota: Le moteur est équipé d'un dispositif
borne négative “-” de démarreur, brancher le câble
automatique de démarrage à froid dans les
sur le bloc moteur.
conditions de fonctionnement normales. Si le
moteur doit fonctionner dans des conditions
Vérifier tous les jours que les câbles électriques ne
particulièrement froides, une aide au démarrage
sont ni desserrés ni effilochés. Serrer tous les câbles
à froid supplémentaire sera peut-être nécessaire.
électriques desserrés avant de démarrer le moteur.
Le moteur est normalement équipé du type
Réparer tous les câbles électriques effilochés avant
correct d'aide au démarrage par rapport à la zone
de mettre le moteur en marche. Pour des instructions
géographique de travail.
de démarrage spécifiques, voir le Guide d'utilisation
et d'entretien.
Le moteur de la Série 400 est équipé d'une aide au
démarrage à bougie de préchauffage dans chaque
cylindre individuel qui chauffe l'air d'admission afin
Méthodes de mise à la masse
d'améliorer le démarrage.
Il importe que le circuit électrique du moteur soit
mis à la masse correctement si l'on veut obtenir des
i02751137
performances et une fiabilité optimales. Une mise
Arrêt du moteur
à la masse inadéquate provoquera des courants
vagabonds et des trajets électriques peu fiables.
En cas de courants vagabonds, les coussinets,
Pour éviter la surchauffe du moteur et l'usure
les portées du vilebrequin et les constituants en
accélérée de ses organes, arrêter le moteur selon
aluminium risquent d'être endommagés.
la méthode indiquée dans ce Guide d'utilisation et
d'entretien, “Arrêt du moteur” (chapitre Utilisation).
Les moteurs qui ne sont pas reliés au châssis par
une tresse de masse risquent d'être endommagés
Utiliser le bouton d'arrêt d'urgence (selon
par les décharges électriques.
équipement) UNIQUEMENT en cas d'urgence. Ne
pas utiliser le bouton d'arrêt d'urgence pour un arrêt
Pour garantir le bon fonctionnement du moteur et
normal du moteur. Après un arrêt d'urgence, NE PAS
de ses circuits électriques, une tresse de masse
remettre le moteur en marche tant que le problème
moteur-châssis reliée directement à la batterie doit
qui a provoqué l'arrêt d'urgence n'a pas été résolu.
être utilisée. Cela peut être fait par une mise à la
masse directe du moteur au châssis.
Lors de la mise en marche d'un moteur neuf ou d'un
moteur qui vient d'être entretenu, prévoir un moyen
Toutes les mises à la masse doivent être bien serrées
de couper le moteur au cas où il s'emballerait. Pour
et exemptes de corrosion. L'alternateur du moteur
ce faire, on peut couper l'alimentation en carburant
doit être mis à la masse sur la borne négative “-”
et/ou l'arrivée d'air du moteur.
de la batterie au moyen d'un fil de calibre suffisant
pour supporter la totalité du courant de charge de
Selon équipement, pour arrêter un moteur à
l'alternateur.
commande électronique, couper le moteur.
14
SFBU8311-03
Informations produit
Vues du modèle
Informations produit
Vues du modèle
i02751131
Vues du modèle
Les vues suivantes du modèle montrent des
caractéristiques types des Moteurs marins 400. Dans
le cas d'applications particulières, le moteur peut
sembler différent des illustrations.
Nota: Les pièces séparées sont détaillées sur le
Moteur suralimenté 404D-22T uniquement.
g01299985

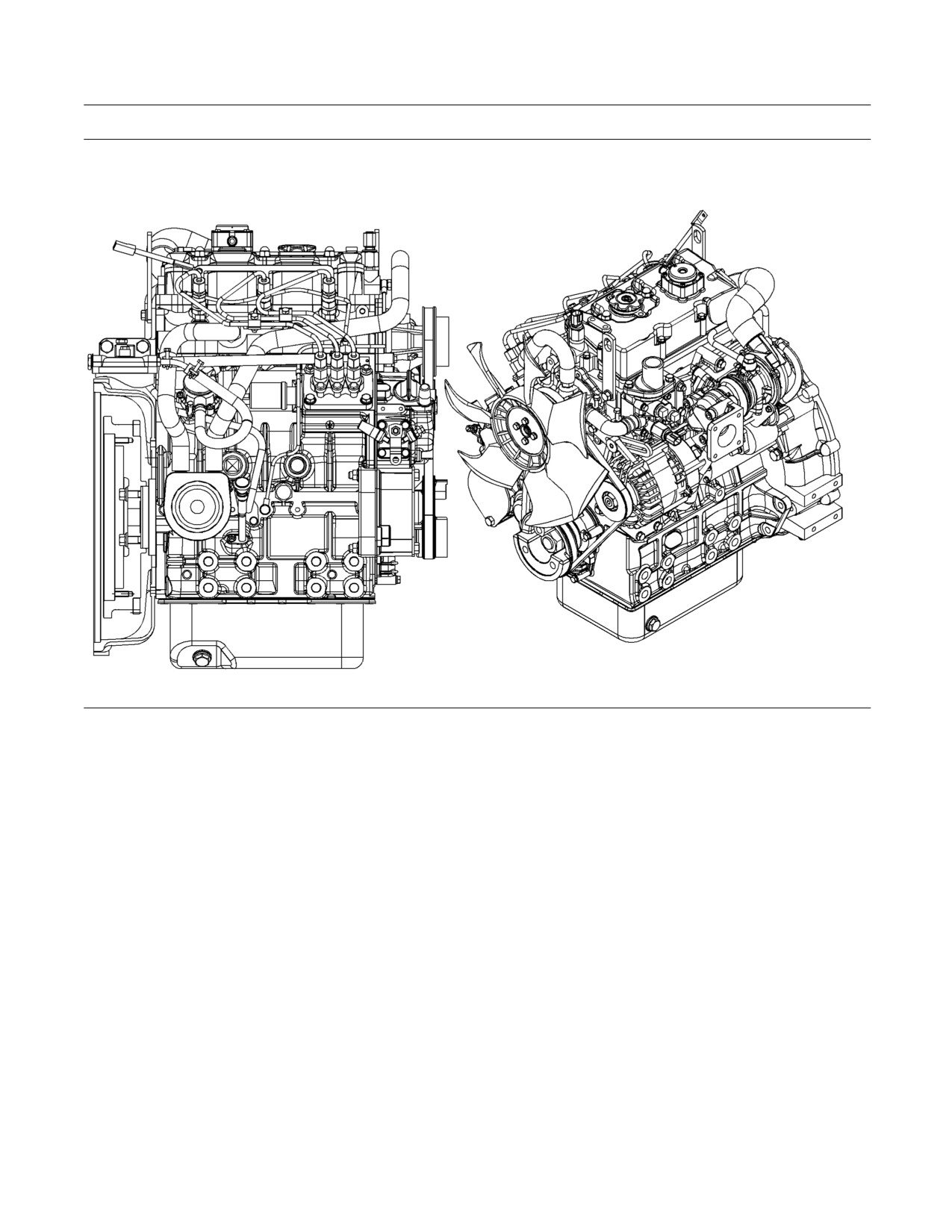

Illustration 9
Vue type du Moteur 402D-05
SFBU8311-03
15
Informations produit
Vues du modèle
g01300431
Illustration 10
Vue type du Moteur 403D-15T
16
SFBU8311-03
Informations produit
Vues du modèle
g01304893
Illustration 11
Vue du côté avant droit du Moteur 404D-22T
(1) Solénoïde de coupure d'alimentation en
(5) Levier d'accélérateur
(10) Pompe d'injection
carburant
(6) Plaque-couvercle de l'entraînement
(11) Pompe d'alimentation
(2) Injecteur numéro un
auxiliaire
(12) Filtre à carburant
(3) Pompe à eau
(7) Jauge de niveau d'huile moteur
(4) Bouchon de remplissage d'huile moteur
(8) Refroidisseur d'huile moteur
inférieur
(9) Filtre à huile moteur
SFBU8311-03
17
Informations produit
Vues du modèle
g01305224
Illustration 12
Vue du côté avant gauche du Moteur 404D-22T
(13) Bouchon de remplissage d'huile moteur
(18) Turbocompresseur
(24) Bouchon de vidange d'huile moteur
supérieur
(19) Boîtier de thermostat
(25) Courroie d'entraînement de ventilateur
(14) Reniflard de carter
(20) Solénoïde de démarreur
(26) Poulie de vilebrequin
(15) Œilleton de levage arrière
(21) Démarreur électrique
(27) Contacteur de température du liquide
(16) Coude d'admission d'air
(22) Alternateur
de refroidissement
(17) Couvercle de culbuterie
(23) Carter d'huile moteur
(28) Ventilateur de refroidissement
i03019234
Les pistons comportent deux segments de
compression et un segment racleur. Il est important
Description du moteur
de s'assurer que le piston est à la hauteur correcte
de sorte qu'il ne puisse pas toucher la culasse. La
hauteur correcte du piston assure également la
combustion efficace du carburant qui est nécessaire
Les Moteurs de la série 400 sont à injection indirecte.
pour se conformer aux exigences en matière
Les moteurs sont commandés à l'aide d'une pompe
d'émissions.
d'injection à commande mécanique. Les cylindres
des moteurs sont en ligne.
Le vilebrequin d'un moteur à deux cylindres a
deux tourillons de palier principal. Le vilebrequin
L'ensemble de culasse dispose d'une soupape
d'un moteur à trois cylindres a quatre tourillons de
d'admission et d'une soupape d'échappement pour
palier principal. Le vilebrequin d'un moteur à quatre
chaque cylindre. Chaque soupape de cylindre
cylindres a cinq tourillons de palier principal. Le jeu
dispose d'un seul ressort de soupape.
axial est commandé par les rondelles de butée qui se
trouvent sur le palier principal arrière.
18
SFBU8311-03
Informations produit
Vues du modèle
Les pignons de calage portent des repères de calage
Spécifications du moteur
pour garantir leur assemblage correct. Lorsque
le piston n° 1 est au point haut de la course de
Nota: L'avant du moteur est le côté opposé au côté
compression, les dents qui sont gravées sur le
volant. Les côtés gauche et droit du moteur sont
pignon de vilebrequin et le pignon d'arbre à cames
déterminés depuis le côté volant. Le cylindre n°
1
sont alignées avec le pignon de renvoi.
est le cylindre avant.
Le pignon de vilebrequin fait tourner le pignon de
renvoi qui fait tourner ensuite le pignon d'arbre à
cames et le pignon de la pompe à huile du moteur.
La pompe d'injection est montée dans le
bloc-cylindres. La pompe d'injection est actionnée
par des bossages sur l'arbre à cames. La pompe
d'alimentation se trouve sur le côté droit du
bloc-cylindres. La pompe d'alimentation est
également actionnée par des bossages sur l'arbre
à cames.
La pompe d'injection est conforme aux exigences
en matière d'émissions polluantes. S'il faut effectuer
des réglages au calage de la pompe d'injection et au
régime maxi à vide, consulter le distributeur Perkins
ou le concessionnaire Perkins. Certaines pompes
d'injection ont des régulateurs mécaniques qui
commandent le régime moteur. Certaines pompes
d'injection ont un régulateur à commande électrique.
Une pompe à huile à rotor se trouve au centre du
pignon de renvoi. La pompe à huile du moteur envoie
de l'huile de graissage à la rampe de graissage
principale à travers un clapet de décharge de
pression et un filtre à huile moteur. Les culbuteurs
reçoivent de l'huile sous pression à travers une
canalisation d'huile située à l'extérieur qui va de la
rampe de graissage principale à la culasse.
Le liquide de refroidissement du fond du radiateur
circule dans la pompe à eau centrifuge entraînée par
courroie. Le liquide de refroidissement est refroidi
par le radiateur et la température est régularisée par
un thermostat.
L'efficacité du moteur et des systèmes antipollution
et les performances du moteur dépendent
de l'observation des consignes d'utilisation et
d'entretien. Les performances et l'efficacité du
moteur dépendent également de l'utilisation des
carburants, des huiles de graissage et des liquides
de refroidissement conseillés. Se référer au Guide
d'utilisation et d'entretien, “Calendrier d'entretien”
pour davantage de renseignements sur les points
d'entretien.
SFBU8311-03
19
Informations produit
Vues du modèle
Moteur 402D-05
Moteur 403D-07
g01108476
g00852304
Illustration 13
Illustration 14
(A) Soupapes d'échappement
(A) Soupapes d'échappement
(B) Soupapes d'admission
(B) Soupapes d'admission
Tableau 1
Tableau 2
Spécifications du Moteur 402D-05
Spécifications du Moteur 403D-07
Régime de marche maxi
Régime de marche maxi
3600 tr/min
3600 tr/min
(tr/min)
(tr/min)
Nombre de cylindres et
Nombre de cylindres et
Deux cylindres en ligne
Trois cylindres en ligne
disposition
disposition
Alésage
67 mm (2,64 in)
Alésage
67 mm (2,64 in)
Course
72 mm (2,83 in)
Course
72 mm (2,83 in)
Cylindrée
0,507 l (30,939 in3)
Cylindrée
0,762 l (46,500 in3)
Aspiration
NA(1)
Aspiration
NA(1)
Taux de compression
23,5:1
Taux de compression
23,5:1
Ordre d'allumage
1-2
Ordre d'allumage
1-2-3
Sens de rotation (vu du côté
Sens de rotation (vu du côté
Sens inverse d'horloge
Sens inverse d'horloge
volant)
volant)
Réglage du jeu des soupapes
Réglage du jeu des soupapes
0,20 mm (0,008 in)
0,20 mm (0,008 in)
(admission)
(admission)
Réglage du jeu des soupapes
Réglage du jeu des soupapes
0,20 mm (0,008 in)
0,20 mm (0,008 in)
(échappement)
(échappement)
Injection
Indirecte
Injection
Indirecte
(1) Aspiration atmosphérique
(1) Aspiration atmosphérique
20
SFBU8311-03
Informations produit
Vues du modèle
Moteur 403D-11
Moteur 403D-15
g00852304
g00852304
Illustration 15
Illustration 16
(A) Soupapes d'échappement
(A) Soupapes d'échappement
(B) Soupapes d'admission
(B) Soupapes d'admission
Tableau 3
Tableau 4
Spécifications du Moteur 403D-11
Spécifications du Moteur 403D-15
Régime de marche maxi
Régime de marche maxi
3600 tr/min
3000 tr/min
(tr/min)
(tr/min)
Nombre de cylindres et
Nombre de cylindres et
Trois cylindres en ligne
Trois cylindres en ligne
disposition
disposition
Alésage
77 mm (3,03 in)
Alésage
84 mm (3,31 in)
Course
81 mm (3,19 in)
Course
90 mm (3,54 in)
Cylindrée
1,131 l (69,018 in3)
Cylindrée
1,496 l (91,291 in3)
Aspiration
NA(1)
Aspiration
NA(1)
Taux de compression
23:1
Taux de compression
22,5:1
Ordre d'allumage
1-2-3
Ordre d'allumage
1-2-3
Sens de rotation (vu du côté
Sens de rotation (vu du côté
Sens inverse d'horloge
Sens inverse d'horloge
volant)
volant)
Réglage du jeu des soupapes
Réglage du jeu des soupapes
0,20 mm (0,008 in)
0,20 mm (0,008 in)
(admission)
(admission)
Réglage du jeu des soupapes
Réglage du jeu des soupapes
0,20 mm (0,008 in)
0,20 mm (0,008 in)
(échappement)
(échappement)
Injection
Indirecte
Injection
Indirecte
(1) Aspiration atmosphérique
(1) Aspiration atmosphérique
SFBU8311-03
21
Informations produit
Vues du modèle
Moteur 403D-15T
Moteur 403D-17
g00852304
g00852304
Illustration 17
Illustration 18
(A) Soupapes d'échappement
(A) Soupapes d'échappement
(B) Soupapes d'admission
(B) Soupapes d'admission
Tableau 5
Tableau 6
Spécifications du Moteur 403D-15T
Spécifications du Moteur 403D-17
Régime de marche maxi
Régime de marche maxi
3000 tr/min
2600 tr/min
(tr/min)
(tr/min)
Nombre de cylindres et
Nombre de cylindres et
Trois cylindres en ligne
Trois cylindres en ligne
disposition
disposition
Alésage
84 mm (3,31 in)
Alésage
84 mm (3,31 in)
Course
90 mm (3,54 in)
Course
100 mm (3,94 in)
Cylindrée
1,496 l (91,291 in3)
Cylindrée
1,66 l (101,3 in3)
Aspiration
T(1)
Aspiration
NA(1)
Taux de compression
22,5:1
Taux de compression
23,1:1
Ordre d'allumage
1-2-3
Ordre d'allumage
1-2-3
Sens de rotation (vu du côté
Sens de rotation (vu du côté
Sens inverse d'horloge
Sens inverse d'horloge
volant)
volant)
Réglage du jeu des soupapes
Réglage du jeu des soupapes
0,20 mm (0,008 in)
0,20 mm (0,008 in)
(admission)
(admission)
Réglage du jeu des soupapes
Réglage du jeu des soupapes
0,20 mm (0,008 in)
0,20 mm (0,008 in)
(échappement)
(échappement)
Injection
Indirecte
Injection
Indirecte
(1) Avec turbocompresseur
(1) Aspiration atmosphérique
22
SFBU8311-03
Informations produit
Vues du modèle
Moteur 404D-15
Moteur 404D-22
g00296424
g00296424
Illustration 19
Illustration 20
(A) Soupapes d'échappement
(A) Soupapes d'échappement
(B) Soupapes d'admission
(B) Soupapes d'admission
Tableau 7
Tableau 8
Spécifications du Moteur 404D-15
Spécifications du Moteur 404D-22
Régime de marche maxi
Régime de marche maxi
3000 tr/min
3000 tr/min
(tr/min)
(tr/min)
Nombre de cylindres et
Nombre de cylindres et
Quatre cylindres en ligne
Quatre cylindres en ligne
disposition
disposition
Alésage
77 mm (3,03 in)
Alésage
84,0 mm (3,31 in)
Course
81 mm (3,19 in)
Course
100,0 mm (3,94 in)
Cylindrée
1,508 l (92,024 in3)
Cylindrée
2,216 l (135,229 in3)
Aspiration
NA(1)
Aspiration
NA(1)
Taux de compression
23,5:1
Taux de compression
23,3:1
Ordre d'allumage
1-3-4-2
Ordre d'allumage
1-3-4-2
Sens de rotation (vu du côté
Sens de rotation (vu du côté
Sens inverse d'horloge
Sens inverse d'horloge
volant)
volant)
Réglage du jeu des soupapes
Réglage du jeu des soupapes
0,20 mm (0,008 in)
0,20 mm (0,008 in)
(admission)
(admission)
Réglage du jeu des soupapes
Réglage du jeu des soupapes
0,20 mm (0,008 in)
0,20 mm (0,008 in)
(échappement)
(échappement)
Injection
Indirecte
Injection
Indirecte
(1) Aspiration atmosphérique
(1) Aspiration atmosphérique
SFBU8311-03
23
Informations produit
Vues du modèle
Moteur 404D-22T
Moteur 404D-22TA
g00296424
g00296424
Illustration 21
Illustration 22
(A) Soupapes d'échappement
(A) Soupapes d'échappement
(B) Soupapes d'admission
(B) Soupapes d'admission
Tableau 9
Tableau 10
Spécifications du Moteur 404D-22T
Spécifications du Moteur 404D-22TA
Régime de marche maxi
Régime de marche maxi
3000 tr/min
2800 tr/min
(tr/min)
(tr/min)
Nombre de cylindres et
Nombre de cylindres et
Quatre cylindres en ligne
Quatre cylindres en ligne
disposition
disposition
Alésage
84,0 mm (3,31 in)
Alésage
84,0 mm (3,31 in)
Course
100,0 mm (3,94 in)
Course
100,0 mm (3,94 in)
Cylindrée
2,216 l (135,229 in3)
Cylindrée
2,216 l (135,229 in3)
Aspiration
T(1)
Aspiration
TA(1)
Taux de compression
23,5:1
Taux de compression
23,5:1
Ordre d'allumage
1-3-4-2
Ordre d'allumage
1-3-4-2
Sens de rotation (vu du côté
Sens de rotation (vu du côté
Sens inverse d'horloge
Sens inverse d'horloge
volant)
volant)
Réglage du jeu des soupapes
Réglage du jeu des soupapes
0,20 mm (0,008 in)
0,20 mm (0,008 in)
(admission)
(admission)
Réglage du jeu des soupapes
Réglage du jeu des soupapes
0,20 mm (0,008 in)
0,20 mm (0,008 in)
(échappement)
(échappement)
Injection
Indirecte
Injection
Indirecte
(1) Avec turbocompresseur
(1) Avec turbocompresseur et refroidisseur d'admission
24
SFBU8311-03
Informations produit
Identification produit

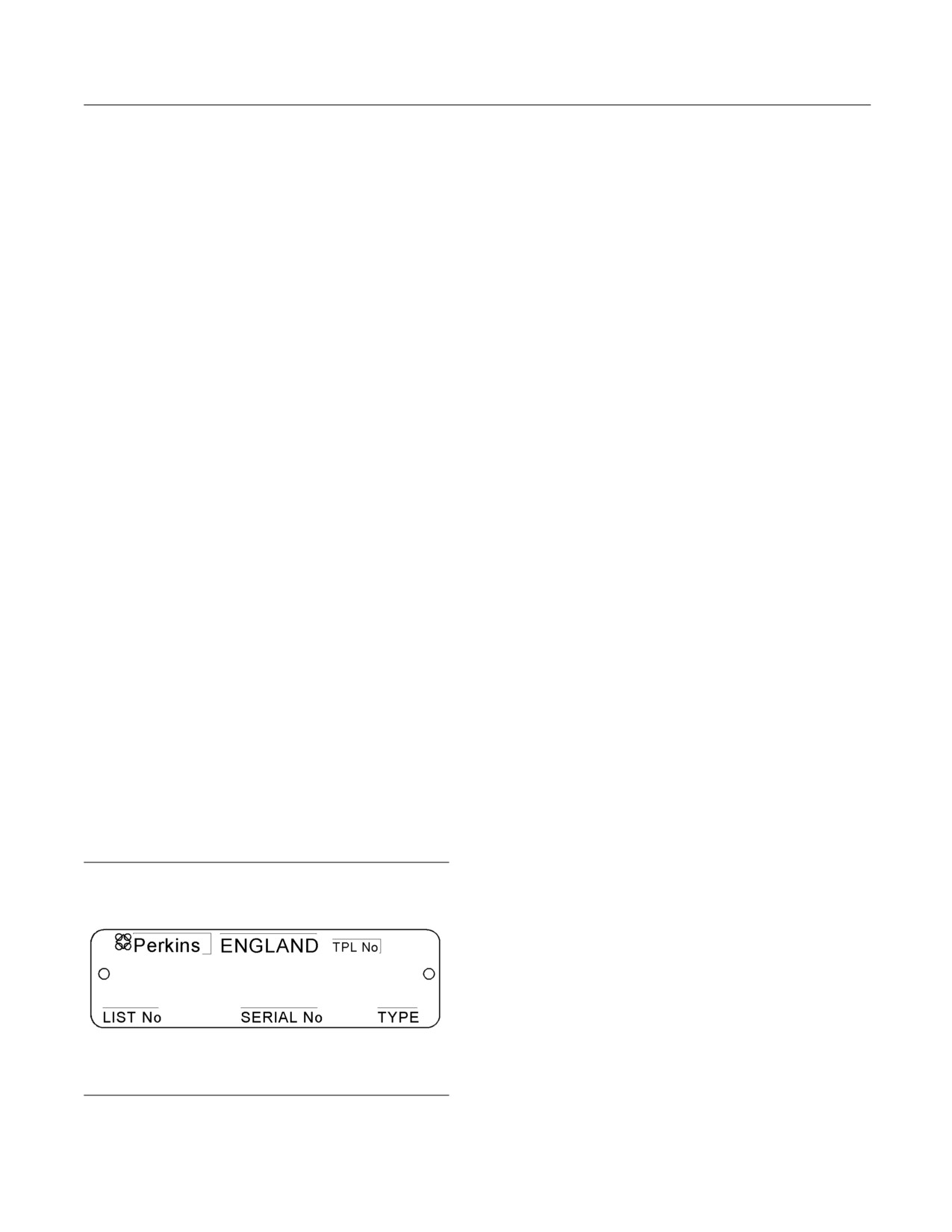

La plaque de numéro de série se trouve au-dessus
Identification produit
de la pompe d'injection, sur le côté droit du
bloc-cylindres.
i03826071
Les renseignements suivants sont gravés sur la
Identification du moteur
plaque de numéro de série: Numéro de série du
moteur, Modèle et Numéro de version.
Les moteurs Perkins sont identifiés par un numéro
i02227032
de série. Ce numéro est indiqué sur une plaque de
Numéros de référence
numéro de série qui est montée au-dessus de la
pompe d'injection, sur le côté droit du bloc-moteur.
Exemple de numéro de moteur: GP*****U000001T.
Des renseignements sur les éléments suivants
peuvent s'avérer nécessaires pour commander des
G_______________________________________Famille de moteurs
pièces. Repérer les renseignements applicables au
moteur. Noter les renseignements dans l'espace
P ___________________________________________Type de moteur
approprié. Faire une copie de cette liste pour les
dossiers. Conserver les renseignements pour
*****__________________________Numéro de liste du moteur
référence ultérieure.
U ______________________________________Pays de fabrication
Dossier de référence
0 ________________________________________Le premier chiffre
correspond au code de production.
Modèle du moteur _________________________________________
00001 _____________________Numéro de série du moteur
Numéro de série du moteur _____________________________
T ____________________________________Année de fabrication
Régime de ralenti du moteur ____________________________
Les concessionnaires Perkins ou les distributeurs
Régime de pleine charge du moteur ___________________
Perkins ont besoin de tous ces numéros pour
identifier les pièces faisant partie du moteur. Il est
Filtre à carburant primaire _______________________________
ainsi possible d'identifier avec précision les numéros
des pièces de rechange.
Élément de séparateur d'eau ___________________________
Élément de filtre à carburant secondaire _____________
i02227086
Élément de filtre à huile de graissage _________________
Plaque de numéro de série
Élément de filtre à huile auxiliaire ______________________
Contenance totale du circuit de graissage ___________
Contenance totale du circuit de refroidissement
_________________________________________________________________
Élément de filtre à air _____________________________________
Courroie d'entraînement de ventilateur _______________
Courroie d'alternateur _____________________________________
g01094203
Illustration 23
Plaque de numéro de série type
SFBU8311-03
25
Informations produit
Identification produit
i03019240
Perkins Shibaura Engines Limited fournira l'étiquette
de carburant recommandé avec chaque moteur.
Autocollant d'homologation du
Se référer à l'illustration 25. Le constructeur de
l'équipement doit apposer l'étiquette sur l'équipement.
dispositif antipollution
Cela est recommandé par Perkins Shibaura Engines
Limited. L'étiquette doit être fixée sur l'équipement
près de l'admission de carburant. Cela est conforme
aux réglementations EPA. Le constructeur de
l'équipement peut apposer une autre étiquette de
carburant. Si une autre étiquette de carburant est
utilisée, le constructeur de l'équipement doit envoyer
un dessin ou une photographie de l'étiquette à
Perkins Shibaura Engines Limited par le biais du
distributeur Perkins. Cela afin d'assurer la conformité
de l'étiquette.
g01478138
Illustration 24
Exemple type
g01476654
Illustration 25
Exemple type
26
SFBU8311-03
Utilisation
Levage et remisage
Dans certains cas, il faudra utiliser des montages de
Utilisation
levage pour obtenir l'équilibre voulu et effectuer la
dépose en toute sécurité.
Levage et remisage
Pour la dépose du moteur SEUL, utiliser les oeilletons
de levage du moteur.
i02227061
Les oeilletons de levage sont prévus et montés
pour les versions spécifiques du moteur. Toute
Levage du moteur
modification des oeilletons de levage et/ou du
moteur rend les oeilletons et les dispositifs de levage
impropres. En cas de modification, veiller à utiliser
les dispositifs de levage appropriés. Consulter le
concessionnaire Perkins ou le distributeur Perkins
pour obtenir des renseignements sur les dispositifs
de levage du moteur.
i02751127
Remisage du moteur
Si le moteur n'est pas mis en marche pendant
plusieurs semaines, l'huile de graissage viendra
à manquer sur les parois des cylindres et sur les
segments de piston. De la rouille peut se former
sur les parois des cylindres. La présence de
rouille sur les parois des cylindres provoquera une
augmentation de l'usure du moteur et une réduction
de sa durée de service.
Circuit de graissage
Afin d'empêcher une usure excessive du moteur,
suivre les recommandations ci-après:
Procéder à toutes les opérations de graissage
recommandées qui sont indiquées dans le présent
g01097527
Illustration 26
Guide d'utilisation et d'entretien, “Calendrier
d'entretien” (chapitre Entretien).
REMARQUE
Ne jamais tordre les oeilletons ni les supports et tra-
On prendra des précautions particulières pour les
vailler en traction uniquement. Ne pas oublier que la
moteurs qui doivent rester hors service pendant
capacité d'un oeilleton diminue à mesure que l'angle
de longues périodes. Si le moteur doit être remisé
entre les chaînes ou les câbles et l'objet à lever de-
pendant un mois ou plus, une méthode de protection
vient inférieur à 90 degrés.
complète est recommandée.
Lors du levage d'une pièce de biais, n'utiliser qu'un
Suivre les directives ci-après:
maillon de fixation correctement calibré au poids.
Nettoyer entièrement l'extérieur du moteur.
Utiliser un palan pour déposer les organes lourds.
Vidanger entièrement le circuit de carburant et
Utiliser une poutre de levage réglable pour soulever
le remplir de carburant conservateur. On peut
le moteur. Tous les éléments-supports (chaînes et
mélanger du POWERPART Lay-Up 1 1772204
câbles) doivent être parallèles entre eux. Les chaînes
avec le carburant normal pour transformer le
et les câbles doivent être perpendiculaires au plan
carburant en carburant conservateur.
supérieur de l'objet soulevé.
SFBU8311-03
27
Utilisation
Levage et remisage
Faute de carburant conservateur, on peut remplir
le circuit de carburant avec du carburant normal.
À la fin de la période de remisage, il faudra mettre
au rebut ce carburant en même temps que les
éléments du filtre à carburant.
Faire tourner le moteur jusqu'à ce qu'il atteigne sa
température de fonctionnement normale. Arrêter
toutes les fuites des circuits de carburant, d'huile
de graissage ou d'air. Arrêter le moteur et laisser
l'huile de graissage s'écouler du carter.
Remplacer le(s) cartouche(s) de filtre à huile de
graissage.
Remplir d'huile de graissage neuve et propre le
carter jusqu'au repère plein (FULL) de la jauge de
niveau d'huile moteur. Ajouter du POWERPART
Lay-Up 2 1762811 à l'huile pour protéger le
moteur contre les risques de corrosion. Faute
de POWERPART Lay-Up 2 1762811, utiliser
un conservateur de la spécification correcte à la
g01298045
Illustration 27
place de l'huile de graissage. Si l'on utilise un
Exemple type
conservateur, il faudra le vidanger entièrement à
la fin de la période de remisage et remplir le carter
1. S'assurer que le véhicule est de niveau.
d'huile de graissage normale jusqu'au niveau
correct.
2. Retirer le bouchon de remplissage du circuit de
refroidissement.
Circuit de refroidissement
3. Retirer le bouchon de vidange (1) du côté du
Afin d'empêcher une usure excessive du moteur,
bloc-cylindres pour vidanger le moteur. S'assurer
suivre les recommandations ci-après:
que l'orifice de vidange n'est pas colmaté.
4. Ouvrir le robinet ou retirer le bouchon de vidange
REMARQUE
au bas du radiateur pour vidanger le radiateur.
Ne pas vidanger le liquide de refroidissement tant que
Si le radiateur n'a pas de robinet ou de bouchon
le moteur est chaud et que le circuit est sous pression
de vidange, débrancher le flexible au bas du
car du liquide de refroidissement chaud et dangereux
radiateur.
pourrait s'échapper.
5. Rincer le circuit de refroidissement à l'eau propre.
En cas de risque de gel, s'assurer que le circuit de
refroidissement est correctement protégé contre le
6. Monter les bouchons de vidange et le bouchon
gel. Voir le présent Guide d'utilisation et d'entretien,
de remplissage. Fermer le robinet ou brancher le
“” (chapitre Entretien).
flexible de radiateur.
7. Remplir le circuit de refroidissement avec une
REMARQUE
solution antigel homologuée car elle fournit une
Pour éviter les dégâts dus au givrage, s'assurer que
protection contre les risques de corrosion.
tout le liquide de refroidissement a été évacué du mo-
teur. Cela est particulièrement important si le circuit a
Nota: Certains inhibiteurs de corrosion peuvent
été vidangé après un rinçage à l'eau ou si l'on a utili-
endommager les organes du moteur. Pour demander
sé une solution antigel ne suffisant pas à protéger le
conseil, contacter le Service Entretien de Perkins.
circuit contre le givrage.
8. Laisser tourner le moteur pendant une courte
période pour permettre à l'huile de graissage et
au liquide de refroidissement de circuler dans le
moteur.
28
SFBU8311-03
Utilisation
Levage et remisage
9. Débrancher la batterie. Placer la batterie
Si l'on respecte ces recommandations, les risques
complètement chargée dans une aire de
de corrosion sont écartés. Perkins ne sera pas tenu
rangement sûre. Avant de ranger la batterie,
responsable des dégâts qui pourraient apparaître
protéger les bornes contre la corrosion. On peut
lorsque le moteur est remisé après une période de
utiliser du POWERPART Lay-Up 3 1734115 sur
travail.
les bornes.
Le concessionnaire Perkins ou le distributeur Perkins
10. Si un reniflard de carter est monté, le nettoyer.
peut aider à préparer le moteur en vue d'une période
Colmater l'extrémité du tuyau.
de remisage prolongée.
11. Retirer les injecteurs et pulvériser du
POWERPART Lay-Up 2 1762811 pendant
une seconde ou deux dans chaque alésage de
cylindre avec le piston au point mort bas, PMB.
12. Faire effectuer lentement un tour complet au
vilebrequin puis remettre en place les injecteurs.
Circuit d'induction
Retirer l'ensemble de filtre à air. Au besoin, retirer
les tuyaux qui se trouvent entre l'ensemble de
filtre à air et le turbocompresseur. Pulvériser
du POWERPART Lay-Up 2 1762811 dans le
turbocompresseur. La durée de pulvérisation
est inscrite sur le récipient. Colmater le
turbocompresseur avec du ruban étanche.
Circuit d'échappement
Retirer le tuyau d'échappement. Pulvériser
du POWERPART Lay-Up 2 1762811 dans le
turbocompresseur. La durée de pulvérisation
est inscrite sur le récipient. Colmater le
turbocompresseur avec du ruban étanche.
Généralités
Si le bouchon de remplissage d'huile de graissage
se trouve sur le couvercle de culbuterie, retirer
le bouchon de remplissage. Si le bouchon de
remplissage d'huile de graissage ne se trouve pas
sur le couvercle de culbuteur, retirer le couvercle de
culbuteur. Pulvériser du POWERPART Lay-Up 2
1762811 autour de l'ensemble d'axe de culbuteur.
Remettre en place le bouchon de remplissage ou
le couvercle de culbuterie.
Colmater l'évent du réservoir de carburant ou le
bouchon de remplissage de carburant avec du
ruban étanche.
Retirer les courroies d'entraînement d'alternateur
et les ranger.
Pour éviter les risques de corrosion, pulvériser du
POWERPART Lay-Up 3 1734115 sur le moteur.
Ne pas effectuer de pulvérisation à l'intérieur de
l'alternateur.
SFBU8311-03
29
Utilisation
Témoins et instruments
Témoins et instruments
Température de l'eau des chemises -
La plage de température type est comprise
i02227045
entre 71 et 96 °C (160 et 205 °F). La
température maximale admise lorsque le circuit de
Témoins et instruments
refroidissement est sous pression à 90 kPa (13 psi)
est de 110 °C (230 °F). Les températures peuvent
être plus élevées dans certaines conditions. La
température de l'eau peut varier selon la charge.
Le moteur ne comporte pas forcément les mêmes
La température ne doit jamais dépasser le point
instruments ou tous les instruments décrits ci-après.
d'ébullition du circuit de refroidissement sous
Pour en savoir plus sur les instruments offerts,
pression.
consulter la documentation du constructeur d'origine.
Si la température dépasse la plage normale de
Les instruments fournissent des indications sur le
marche et qu'il y a apparition de vapeur, procéder
rendement du moteur. S'assurer que les instruments
comme suit:
sont en bon état de fonctionnement. Déterminer la
plage de fonctionnement normale en observant les
1. Réduire la charge et/ou le régime du moteur.
instruments pendant un certain temps.
2. Rechercher les fuites du circuit de refroidissement.
Des variations importantes des valeurs affichées
sont signe d'un problème potentiel au niveau soit
3. Déterminer si le moteur doit être arrêté
de l'instrument, soit du moteur. Cette remarque
immédiatement ou s'il suffit de réduire la charge
vaut également pour les indications qui ont changé
pour qu'il refroidisse.
sensiblement, mais qui restent conformes aux
spécifications. La cause de tout écart important
Compte-tours - Cet instrument indique
par rapport à la normale doit être déterminée et
le régime du moteur (tr/min). Lorsque
éliminée. Consulter le concessionnaire Perkins ou le
la commande des gaz est placée sur la
distributeur Perkins pour obtenir de l'aide.
position de pleine ouverture sans charge, le moteur
tourne au régime maxi à vide. Lorsque la commande
REMARQUE
des gaz est placée sur la position de pleine ouverture
Si la pression d'huile est nulle, ARRÊTER le moteur.
avec charge nominale maximum, le moteur tourne au
Si l'on dépasse la température du liquide de refroidis-
régime de pleine charge.
sement maximum, ARRÊTER le moteur. Le moteur
risque d'être endommagé.
REMARQUE
Afin d'éviter d'endommager le moteur, ne jamais
Pression d'huile moteur - La pression
dépasser le régime maxi à vide. Un surrégime peut
d'huile atteint son niveau maximum après
entraîner de sérieux dégâts au moteur. Le moteur
le démarrage d'un moteur froid. La pression
peut fonctionner au régime maxi à vide sans pro-
d'huile moteur type avec de l'huile SAE10W30 est
blème mais il ne doit jamais tourner en surrégime.
comprise entre 207 et 413 kPa (30 et 60 psi) au
régime nominal.
Ampèremètre - Cet instrument indique la
valeur de la charge ou de la décharge dans
Une pression d'huile plus faible est normale au
le circuit de charge de batterie. L'aiguille
ralenti. Si les valeurs affichées changent alors que la
de l'ampèremètre devrait normalement être à droite
charge est stable, procéder comme suit:
du “0” (zéro).
1. Retirer la charge.
Niveau de carburant - Cet instrument
2. Ramener le moteur au régime de ralenti.
indique le niveau de carburant dans
le réservoir de carburant. La jauge de
3. Contrôler le niveau d'huile et faire l'appoint au
carburant fonctionne lorsque le contacteur de
besoin.
“DÉMARRAGE/ARRÊT” se trouve sur “MARCHE”.
Compteur d'entretien - L'instrument
indique les heures de fonctionnement du
moteur.
30
SFBU8311-03
Utilisation
Caractéristiques et commandes
Caractéristiques et
commandes
i02751148
Coupure d'alimentation
Le solénoïde de coupure de carburant se trouve
sur la pompe d'injection. Lorsque le solénoïde de
coupure d'alimentation est activé, il déplace la
crémaillère sur “ARRÊT”.
g01305771
Illustration 28
(1) Solénoïde de coupure d'alimentation en carburant
Si un régulateur à commande électronique a été
monté, le régulateur fait fonctionner la crémaillère
pour arrêter le moteur.
SFBU8311-03
31
Utilisation
Démarrage
Démarrage
Les gaz d'échappement des moteurs renferment
i02227059
des produits de combustion nocifs. Toujours faire
démarrer et faire tourner le moteur dans un endroit
Avant le démarrage du moteur
bien aéré. Dans un local fermé, évacuer l'échappe-
ment au dehors.
Avant de mettre le moteur en marche, effectuer
Ne pas mettre le moteur en marche ni actionner
l'entretien quotidien requis et l'ensemble de l'entretien
aucune commande si une pancarte “NE PAS
périodique nécessaire. Pour obtenir davantage
UTILISER” ou une mise en garde analogue est
de renseignements, voir le Guide d'utilisation et
accrochée au contacteur de démarrage ou aux
d'entretien, “Calendrier d'entretien”.
commandes.
Pour optimiser la durée de service du moteur,
S'assurer que les zones autour des pièces
contrôler soigneusement l'intérieur du poste
tournantes sont dégagées.
de conduite avant de faire démarrer le moteur.
Rechercher les problèmes suivants: fuites
Toutes les protections doivent être mises en
d'huile, fuites de liquide de refroidissement, vis
place. S'assurer que les protections ne sont
desserrées et accumulations de saletés et/ou de
ni endommagées ni manquantes. Réparer
graisse. Éliminer les éventuelles accumulations de
toute protection endommagée. Remplacer les
saletés et/ou de graisse. Réparer les éventuelles
protections endommagées et/ou manquantes.
défaillances identifiées pendant le contrôle.
Débrancher tout chargeur de batterie non protégé
Rechercher la présence éventuelle de fissures et
contre les ponctions élevées de courant créées
de colliers desserrés sur les flexibles du circuit de
par la mise en marche du démarreur électrique.
refroidissement.
Contrôler les câbles électriques et vérifier que les
connexions de batterie sont en bon état et ne sont
Rechercher la présence éventuelle de fissures, de
pas corrodées.
ruptures et autres dégâts au niveau de la courroie
d'alternateur et des courroies d'entraînement des
Réarmer tous les composants des dispositifs
accessoires.
d'arrêt ou d'alarme (selon équipement).
Rechercher les connexions desserrées et les fils
Contrôler le niveau d'huile moteur. Maintenir le
usés ou effilochés au niveau du câblage.
niveau d'huile entre les repères “ajouter” (ADD) et
“plein” (FULL) de la jauge d'huile moteur.
Contrôler l'alimentation en carburant. Vidanger
l'eau du séparateur d'eau (selon équipement).
Contrôler le niveau de liquide de refroidissement.
Ouvrir le robinet d'alimentation en carburant (selon
Observer le niveau de liquide de refroidissement
équipement).
dans le vase d'expansion (selon équipement).
Maintenir le niveau de liquide de refroidissement
sur le repère “plein” (FULL) du vase d'expansion.
REMARQUE
Toutes les soupapes de la canalisation de retour de
Si le moteur n'est pas équipé d'un vase
carburant doivent être ouvertes avant le lancement du
d'expansion, le niveau de liquide de refroidissement
moteur et pendant la marche afin d'aider à prévenir
doit se situer à 13 mm (0,5 in) du bas du tube de
une pression de carburant excessive. Une pression
remplissage. Si le moteur est équipé d'un regard,
de carburant excessive peut provoquer la défaillance
le liquide de refroidissement doit se trouver au
du boîtier de filtre ou d'autres dommages.
niveau approprié sur le regard.
Si le moteur n'a pas été mis en marche pendant
Observer l'indicateur de colmatage du filtre à air
plusieurs semaines, le carburant peut s'être écoulé
(selon équipement). Procéder à l'entretien du filtre
du circuit. De l'air peut avoir pénétré dans le boîtier
à air lorsque la membrane jaune marque dans la
du filtre. De même, lorsque les filtres à carburant
plage rouge ou lorsque le piston rouge se bloque
ont été remplacés, de l'air a été emprisonné dans
en position visible.
le moteur. Dans ces cas, le circuit de carburant doit
être amorcé. Voir le Guide d'utilisation et d'entretien,
S'assurer que les équipements entraînés par le
“Circuit de carburant - Amorçage” pour obtenir
moteur ont été désengagés du moteur. Réduire les
davantage de renseignements sur l'amorçage du
charges électriques au minimum ou retirer toute
circuit de carburant.
charge électrique.
32
SFBU8311-03
Utilisation
Démarrage
i02751143
6. Si le moteur ne démarre pas, relâcher le
contacteur de démarrage et laisser refroidir
Démarrage du moteur
le démarreur électrique. Répéter ensuite les
opérations 2 à 5.
7. Tourner le contacteur de démarrage sur la position
ARRÊT (OFF) pour arrêter le moteur.
Ne pas utiliser d'auxiliaires de démarrage du type
i02227064
aérosol comme l'éther. Cela peut provoquer une
explosion ou des accidents corporels.
Démarrage à l'aide de câbles
volants
Pour connaître le type de commandes utilisées ici,
voir le Guide du constructeur d'origine. Utiliser la
méthode suivante pour mettre le moteur en marche.
1. Placer le levier d'accélérateur sur la position de
ralenti avant de faire démarrer le moteur.
Le branchement incorrect des câbles volants peut
provoquer une explosion dangereuse.
REMARQUE
Ne pas enclencher les bougies de préchauffage pen-
Veiller à ce qu'il ne se produise pas d'étincelles
dant plus de 60 secondes à la fois. Les bougies de
à proximité des batteries. Les étincelles peuvent
préchauffage risqueraient d'être endommagées.
faire exploser les vapeurs dégagées par les batte-
ries. Veiller à ce que les extrémités des câbles vo-
2. Tourner le contacteur de démarrage sur la
lants n'entrent pas en contact entre elles ou avec
position CHALEUR. Maintenir le contacteur de
le moteur.
démarrage dans la position CHALEUR pendant 6
secondes jusqu'à ce que le témoin des bougies de
Nota: Si possible, déterminer d'abord la raison pour
préchauffage s'allume. Cela activera les bougies
laquelle le moteur refuse de démarrer. Effectuer
de préchauffage et aidera au démarrage du
toutes les réparations nécessaires. Si le moteur ne
moteur.
démarre pas à cause de l'état de la batterie, charger
la batterie ou faire démarrer le moteur à l'aide de
REMARQUE
câbles volants.
Ne pas actionner le démarreur électrique pendant
L'état de la batterie peut être de nouveau contrôlé
plus de 30 secondes. Le laisser refroidir deux minutes
une fois le moteur à l'ARRÊT.
avant de faire une nouvelle tentative.
3. Pendant que le témoin des bougies de
REMARQUE
préchauffage est allumé, tourner le contacteur de
Utiliser UNIQUEMENT la même tension pour le dé-
démarrage sur la position DÉMARRAGE et lancer
marrage à partir d'une source de courant extérieure.
le moteur.
L'emploi d'une tension plus élevée endommagera le
circuit électrique.
4. Relâcher le contacteur de démarrage lorsque le
moteur démarre.
Ne pas inverser les câbles de batterie. L'alternateur
risque d'être endommagé. Brancher le câble de
5. Déplacer lentement le levier d'accélérateur sur
masse en dernier et le débrancher en premier.
la position de ralenti et laisser le moteur tourner
au ralenti. Se reporter à la rubrique du Guide
Lorsqu'on utilise une source de courant extérieure
d'utilisation et d'entretien, “Après le démarrage
pour faire démarrer le moteur, tourner la commande
du moteur”.
de moteur sur “ARRÊT” (OFF). Tourner tous les ac-
cessoires sur “ARRÊT” (OFF) avant de brancher les
Nota: Si le témoin des bougies de préchauffage
câbles volants.
s'allume rapidement pendant 2 à 3 secondes ou si
le témoin des bougies de préchauffage refuse de
S'assurer que le contacteur principal d'alimentation
s'allumer, une défectuosité existe dans le circuit de
est sur “ARRÊT” (OFF) avant de brancher les câbles
démarrage à froid. Ne pas utiliser d'éther ou d'autres
volants au moteur en panne.
liquides de démarrage pour faire démarrer le moteur.
1. Tourner le contacteur de démarrage sur ARRÊT.
Couper tous les accessoires du moteur.
SFBU8311-03
33
Utilisation
Démarrage
2. Relier une extrémité positive du câble volant
i01947797
à la borne positive de la batterie déchargée.
Après le démarrage du moteur
Relier l'autre extrémité du câble volant positif à
la borne positive de la batterie de la machine de
dépannage.
Nota: Aux températures comprises entre 0 et 60 °C
3. Relier finalement l'autre extrémité négative du
(32 et 140 °F), le réchauffage dure environ trois
câble volant à la borne négative de la batterie de
minutes. Aux températures inférieures à 0 °C (32 °F),
la machine de dépannage. Relier l'autre extrémité
il faudra éventuellement prolonger le réchauffage.
négative du câble volant au bloc-moteur ou à
la masse du châssis. En procédant de cette
Lorsque le moteur tourne au ralenti pendant le
manière, on empêche d'éventuelles étincelles
réchauffage, se conformer aux indications suivantes:
d'enflammer les gaz combustibles dégagés par
certaines batteries.
Rechercher les fuites de liquide ou d'air au ralenti
et à mi-régime (sans charge) avant de faire tourner
4. Mettre le moteur en marche.
le moteur sous charge. Cela n'est pas possible
dans certaines applications.
5. Immédiatement après que le moteur de la
machine en panne a démarré, débrancher les
câbles volants dans l'ordre inverse.
Laisser tourner le moteur au ralenti jusqu'à ce que
tous les circuits aient atteint leur température de
fonctionnement. Surveiller tous les instruments
Après un démarrage avec des câbles volants, des
pendant la période de réchauffage.
batteries fortement déchargées pourraient ne pas
être rechargées complètement par le seul alternateur.
Nota: On doit surveiller fréquemment les instruments
Les batteries doivent être remplacées ou chargées
pendant la marche et noter les valeurs affichées. Une
à la tension correcte avec un chargeur de batterie
comparaison des données sur une certaine période
après l'arrêt du moteur. De nombreuses batteries
contribuera à déterminer les lectures normales de
jugées inutilisables sont en fait rechargeables.
chaque instrument. Une comparaison des données
Voir le Guide d'utilisation et d'entretien, “Batterie
sur une certaine période contribuera également
- Remplacement” et le cahier Essais et réglages,
à détecter un fonctionnement anormal. Il faudra
“Batterie - Essai”.
rechercher la cause de variations importantes dans
les lectures.
34
SFBU8311-03
Utilisation
Utilisation du moteur
Couper le moteur au lieu de le faire tourner au ralenti
Utilisation du moteur
pendant de longues périodes.
i02227054
Observer fréquemment l'indicateur de colmatage
du filtre à air. Veiller à la propreté des éléments
Utilisation
de filtre à air.
Entretenir les circuits électriques.
L'emploi de méthodes correctes d'utilisation et
Un élément de batterie défectueux épuisera
d'entretien est indispensable pour assurer une
l'alternateur. Cela entraînera une ponction supérieure
longévité et une économie de marche optimales
de courant moteur et une consommation de carburant
du moteur. En suivant les instructions du Guide
plus élevée.
d'utilisation et d'entretien, il est possible de minimiser
les coûts et d'optimiser la durée de service du moteur.
Veiller à ce que les courroies d'entraînement
soient correctement réglées. Les courroies
Une fois que le moteur a atteint sa température
d'entraînement doivent être en bon état.
de fonctionnement, il peut être exploité au régime
nominal. Le moteur atteindra plus rapidement sa
S'assurer que tous les branchements de flexibles
température de fonctionnement normale s'il tourne au
sont correctement serrés. Vérifier que tous les
ralenti et sous faible charge. Cette méthode est plus
branchements sont exempts de fuites.
efficace qu'une marche du moteur au ralenti sans
charge. Le moteur devrait atteindre la température
S'assurer que les équipements menés sont en bon
de fonctionnement normale en quelques minutes.
état de marche.
On doit surveiller fréquemment les instruments
Un moteur froid consomme plus de carburant. Si
pendant la marche et noter les valeurs affichées. Une
possible, utiliser la chaleur du circuit d'eau des
comparaison des données sur une certaine période
chemises et du circuit d'échappement. Veiller à
contribuera à déterminer les valeurs normales de
la propreté et au bon état des organes du circuit
chaque instrument. Une comparaison des données
de refroidissement. Ne jamais faire fonctionner
sur une certaine période contribuera également
le moteur sans thermostat. Tous ces conseils
à détecter un fonctionnement anormal. Il faudra
permettront de maintenir une bonne température
rechercher la cause de variations importantes dans
de fonctionnement.
les valeurs.
i02398860
Économies de carburant
Le rendement du moteur peut avoir une incidence
sur l'économie de carburant. La conception et la
technologie de fabrication des moteurs Perkins
assurent un rendement énergétique maximal
dans toutes les applications. Suivre les méthodes
conseillées pour obtenir des performances optimales
pendant toute la durée de service du moteur.
Éviter de répandre du carburant.
En chauffant, le carburant se dilate. Le carburant
risque de déborder du réservoir de carburant
Rechercher les fuites au niveau des canalisations de
carburant. Au besoin, réparer les canalisations.
Les carburants peuvent avoir des propriétés
différentes. Utiliser uniquement les carburants
recommandés.
Ne pas laisser tourner inutilement le moteur au
ralenti.
SFBU8311-03
35
Utilisation
Arrêt du moteur
i03826070
Arrêt du moteur
Après l'arrêt du moteur
i02398183
Arrêt du moteur
Nota: Avant de contrôler l'huile moteur, laisser le
moteur à l'arrêt pendant au moins 10 minutes pour
permettre le retour de l'huile moteur au carter.
REMARQUE
Si l'on coupe le moteur juste après qu'il a fonctionné
Contrôler le niveau d'huile du carter moteur.
Maintenir le niveau d'huile entre le repère “Mini”
sous charge, il risque de surchauffer et d'entraîner une
(MIN) et le repère “Maxi” (MAX) sur la jauge de
usure prématurée de ses organes.
niveau d'huile moteur.
Ne pas accélérer avant de couper le moteur.
Au besoin, effectuer les légers réglages requis.
Effectuer les réparations nécessaires pour
En évitant d'arrêter brusquement un moteur chaud, on
remédier aux fuites et resserrer les vis desserrées.
augmente la durée de service de l'arbre et des paliers
de turbocompresseur.
Si le moteur est équipé d'un compteur d'entretien,
relever la valeur affichée. Procéder à l'entretien
Nota: Les systèmes de commande peuvent différer
comme indiqué dans le Guide d'utilisation et
selon les applications. S'assurer que les méthodes
d'entretien, “Calendrier d'entretien”.
d'arrêt sont bien comprises. Utiliser la méthode
générale suivante pour arrêter le moteur.
Remplir le réservoir de carburant de façon à
empêcher l'accumulation d'humidité dans le
1. Retirer la charge du moteur. Ramener le moteur
carburant. Ne pas remplir le réservoir de carburant
au régime de ralenti. Laisser tourner le moteur au
plus que nécessaire.
ralenti pendant cinq minutes afin qu'il refroidisse.
REMARQUE
2. Couper le moteur à la fin de la période de
Utiliser uniquement des mélanges d'antigel/liquide
refroidissement, selon le système de coupure du
de refroidissement recommandés dans la rubrique
moteur, et tourner la clé de contact sur la position
Contenances et recommandations qui est incluse
ARRÊT. Au besoin, se reporter aux instructions
dans ce Guide d'utilisation et d'entretien. Si l'on né-
fournies par le constructeur d'origine.
glige d'effectuer ces opérations, le moteur peut être
endommagé.
i01947780
Arrêt d'urgence
Laisser le moteur refroidir. Contrôler le niveau de
liquide de refroidissement.
En cas de risque de gel, vérifier que le liquide
de refroidissement présente une protection
REMARQUE
antigel correcte. Le circuit de refroidissement
Les commandes d'arrêt de sécurité doivent être RÉ-
doit être protégé contre le gel à concurrence de
SERVÉES aux URGENCES. NE PAS utiliser le bou-
la température extérieure minimale prévue. Au
ton d'arrêt d'urgence pour l'arrêt normal.
besoin, ajouter la solution appropriée d'eau et de
liquide de refroidissement.
Le constructeur d'origine a peut-être équipé ce
moteur d'un bouton d'arrêt d'urgence. Pour obtenir
Effectuer toutes les opérations d'entretien
davantage de renseignements sur le bouton d'arrêt
périodiques requises sur tous les équipements
d'urgence, voir la documentation du constructeur
menés. Cet entretien est décrit dans les instructions
d'origine.
du constructeur d'origine.
S'assurer que toutes les pièces du système externe
qui supporte le fonctionnement du moteur présentent
des conditions de sécurité suffisantes après l'arrêt
du moteur.
36
SFBU8311-03
Utilisation
Utilisation par temps froid
Le circuit de refroidissement et le circuit de
Utilisation par temps froid
graissage du moteur ne se refroidissent pas
immédiatement après l'arrêt. Cela signifie qu'un
i02751128
moteur qui a été arrêté pendant un certain temps
peut être remis en marche facilement.
Utilisation par temps froid
Mettre en place le lubrifiant moteur de la
spécification correcte avant l'arrivée du temps froid.
Les moteurs diesel Perkins peuvent fonctionner
Vérifier toutes les pièces en caoutchouc (flexibles,
efficacement par temps froid. Par temps froid,
courroies d'entraînement de ventilateur, etc.)
le démarrage et l'utilisation des moteurs diesel
chaque semaine.
dépendent des éléments suivants:
Vérifier que tous les fils électriques et toutes les
Le type de carburant utilisé
connexions électriques ne sont pas effilochés et
que l'isolation n'est pas endommagée.
La viscosité de l'huile moteur
Conserver les batteries pleinement chargées et à
L'utilisation de bougies de préchauffage
la chaleur.
Les aides au démarrage par temps froid (option)
Remplir le réservoir de carburant à la fin de chaque
poste de travail.
L'état de la batterie
Vérifier les filtres à air et l'admission d'air tous les
Ce chapitre couvre les renseignements suivants:
jours. Vérifier l'admission d'air plus souvent en cas
d'utilisation dans la neige.
Les problèmes potentiels causés par l'utilisation
par temps froid
S'assurer que les bougies de préchauffage sont en
état de marche. Se reporter au cahier Essais et
Suggérer des mesures qui peuvent être prises
réglages, “Glow Plug - Test”.
pour réduire au minimum les problèmes de
démarrage et de fonctionnement lorsque la
température ambiante se situe entre 0° et −40 °C
(32° et −40 °F).
L'alcool ou les liquides de démarrage peuvent pro-
voquer des blessures ou des dommages maté-
Le fonctionnement et l'entretien d'un moteur aux
riels.
points de gel est complexe. Cela s'explique par les
conditions suivantes:
L'alcool ou les liquides de démarrage sont haute-
ment inflammables et toxiques, et pourraient oc-
Les conditions météorologiques
casionner des blessures ou des dommages maté-
riels s'ils ne sont pas rangés correctement.
Les applications du moteur
Les recommandations du concessionnaire Perkins
ou du distributeur Perkins sont basées sur des
pratiques éprouvées. Les renseignements contenus
Ne pas utiliser d'auxiliaires de démarrage du type
dans ce chapitre fournissent des directives pour
aérosol comme l'éther. Cela peut provoquer une
l'utilisation par temps froid.
explosion ou des accidents corporels.
Conseils pour l'utilisation par
Pour obtenir des consignes sur le démarrage à
temps froid
l'aide de câbles volants par temps froid, voir le
Guide d'utilisation et d'entretien, “Démarrage à
Si le moteur peut être mis en marche, le laisser
l'aide de câbles volants”.
tourner jusqu'à ce que la température de
fonctionnement minimale de 81 °C (177,8 °F) soit
atteinte. Cela préviendra les risques de gommage
des soupapes d'admission et d'échappement.
SFBU8311-03
37
Utilisation
Utilisation par temps froid
Viscosité de l'huile de graissage
Recommandations pour le
moteur
réchauffage du liquide de
refroidissement
La viscosité appropriée de l'huile moteur est
essentielle. La viscosité de l'huile a une incidence
Il faut réchauffer un moteur qui a refroidi en dessous
sur le couple requis pour le lancement du moteur. Se
des températures de fonctionnement normales en
référer au Guide d'utilisation et d'entretien, “Liquides
raison d'une inactivité. Cela peut être effectué avant
conseillés” pour les viscosités d'huile recommandées.
que le moteur reprenne sa pleine puissance. Lors
d'un fonctionnement à très basses températures,
Recommandations pour le liquide
le fonctionnement du moteur pendant de courts
intervalles peut endommager la culbuterie du moteur.
de refroidissement
Cela peut se produire lorsque l'on met en marche
le moteur et qu'on le coupe fréquemment sans le
Protéger le circuit de refroidissement en fonction
laisser tourner suffisamment longtemps pour qu'il se
de la température ambiante la plus basse prévue.
réchauffe complètement.
Se référer au présent Guide d'utilisation et
d'entretien, “Liquides conseillés” pour la solution de
Lorsque le moteur fonctionne en dessous des
refroidissement conseillée.
températures de fonctionnement normales, le
carburant et l'huile ne sont pas complètement brûlés
Par temps froid, vérifier fréquemment la concentration
dans la chambre de combustion. Ce carburant et
de glycol de la solution de refroidissement afin
cette huile laissent des dépôts doux de calamine sur
d'assurer la protection voulue contre le gel.
les tiges de soupape. En général, ces dépôts sont
sans gravité du fait qu'ils sont brûlés une fois que le
Réchauffeurs de bloc-moteur
moteur tourne à la température de fonctionnement
normale.
Les réchauffeurs de bloc-moteur (selon équipement)
chauffent l'eau des chemises qui entoure les
Lorsque l'on met en marche le moteur et qu'on l'arrête
chambres de combustion. Cela offre les fonctions
fréquemment sans le laisser tourner suffisamment
suivantes:
longtemps pour qu'il se réchauffe complètement,
les dépôts de calamine deviennent plus épais. Cela
Facilité de démarrage.
entraîne les problèmes suivants:
Durée de réchauffage réduite.
Les soupapes ne peuvent fonctionner librement.
Un réchauffeur de bloc-moteur électrique peut être
Les soupapes deviennent gommées.
mis en marche lorsque le moteur est arrêté. Un
réchauffeur de bloc-moteur efficace est normalement
Les tiges de culbuteur peuvent se plier.
de 1250/1500 W. Consulter le concessionnaire
Perkins ou le distributeur Perkins pour obtenir
Les pièces du train de soupape risquent de subir
davantage de renseignements.
d'autres dégâts.
Régime de ralenti
C'est pourquoi il est recommandé de laisser tourner
le moteur jusqu'à ce que la température du liquide
Pendant la marche au ralenti, après un démarrage
de refroidissement soit de 71 °C (160 °F) minimum
par temps froid, augmenter le régime moteur de 1000
chaque fois qu'il est mis en marche. Cette pratique
à 1200 tr/min. Cela réchauffera le moteur plus vite.
réduira au minimum les dépôts de calamine et
Il est plus facile de maintenir un régime de ralenti
permettra le libre fonctionnement des soupapes et
élevé pendant des périodes prolongées si l'on monte
des autres éléments constituants.
un accélérateur à main. Ne pas accélérer au point de
faire “emballer” le moteur pour raccourcir la période
De plus, laisser le moteur tourner jusqu'à ce qu'il
de réchauffement.
soit complètement chaud contribue à conserver les
autres pièces du moteur en bon état de marche, ce
Lorsque le moteur tourne au ralenti, l'application
qui en prolonge généralement la durée de service.
d'une charge légère (charge parasite) aide à atteindre
La lubrification sera améliorée. Le cambouis et les
la température de fonctionnement minimale. La
acides dans l'huile seront réduits. Cela prolongera
température de fonctionnement minimale est de
ainsi la durée de service des coussinets, des
82 °C (179,6 °F).
segments de piston et d'autres pièces du moteur.
Réduire cependant les temps de ralenti inutiles à
dix minutes pour limiter l'usure et la consommation
de carburant.
38
SFBU8311-03
Utilisation
Utilisation par temps froid
Thermostat d'eau et canalisations de
i02398884
chauffage isolées
Effets du froid sur le carburant
Le moteur est équipé d'un thermostat d'eau. Lorsque
le liquide de refroidissement moteur est en dessous
de la température de fonctionnement correcte, l'eau
Nota: Utiliser uniquement des carburants de la
des chemises circule à travers le bloc-cylindres du
qualité recommandée par Perkins. Voir le présent
moteur et dans la culasse du moteur. Le liquide de
Guide d'utilisation et d'entretien, “Carburants
refroidissement retourne ensuite au bloc-cylindres
conseillés”.
via un conduit interne qui contourne le clapet du
thermostat de liquide de refroidissement. Cela
Les carburants suivants peuvent être utilisés dans
garantit que du liquide de refroidissement circule
cette série de moteurs.
autour du moteur en conditions de fonctionnement
froides. Le thermostat commence à s'ouvrir lorsque
Groupe 1
l'eau des chemises du moteur a atteint la température
de fonctionnement minimale correcte. À mesure
Groupe 2
que la température du liquide de refroidissement
des chemises monte au-dessus de la température
Groupe 3
de fonctionnement minimale, le thermostat s'ouvre
davantage, ce qui laisse passer plus de liquide
Carburants spéciaux
de refroidissement dans le radiateur pour dissiper
l'excédent de chaleur.
Perkins recommande uniquement les carburants du
Groupe 1 et du Groupe 2 pour les moteurs de cette
L'ouverture progressive du thermostat d'eau
série.
enclenche la fermeture progressive du conduit de
dérivation entre le bloc-cylindres et la culasse.
Les carburants du Groupe 1 sont préconisés par
Cela garantit un débit de liquide de refroidissement
Perkins pour un usage général. Les carburants
maximum dans le radiateur afin d'obtenir une
du Groupe 1 optimisent la durée de service et
dissipation maximum de la chaleur.
les performances du moteur. Les carburants du
Groupe 1 sont en général moins disponibles que les
Nota: Perkins déconseille l'utilisation de tous les
carburants du Groupe 2. Les carburants du Groupe 1
dispositifs inhibiteurs d'écoulement d'air tels que les
sont souvent indisponibles dans les régions froides
volets de radiateur. L'inhibition de l'écoulement d'air
pendant l'hiver.
peut entraîner les résultats suivants: températures
élevées à l'échappement, perte de puissance,
Nota: Les carburants du Groupe 2 doivent avoir une
sollicitation excessive du ventilateur et accroissement
valeur d'usure maximale de 650 micromètres (HFRR
de la consommation de carburant.
selon ISO 12156-1).
Un réchauffeur de cabine est avantageux par temps
Les carburants du Groupe 2 sont admis et couverts
très froid. Il faut isoler l'alimentation du moteur et les
par la garantie. Ce groupe de carburants peut
canalisations de retour de la cabine pour limiter les
limiter la durée de service du moteur, sa puissance
pertes de chaleur à l'extérieur.
maximale et son rendement énergétique.
Isolation de l'admission d'air et du
Lorsque des carburants diesel du Groupe 2 sont
compartiment du moteur
utilisés, on peut minimiser les problèmes engendrés
par le froid avec les éléments suivants:
Lorsque des températures inférieures à -18 °C (0 °F)
sont fréquentes, une admission de filtre à air dans
Bougies de préchauffage (selon équipement)
le compartiment moteur peut s'imposer. Un filtre à
air dans le compartiment moteur peut également
Des réchauffeurs de liquide de refroidissement
réduire l'accumulation de neige dans le filtre à air.
moteur, qui peuvent être une option du constructeur
De plus, la chaleur rejetée par le moteur participe au
d'origine
réchauffage de l'air d'admission.
Des réchauffeurs de carburant, qui peuvent être
En isolant le compartiment moteur, on fournit plus de
une option du constructeur d'origine
chaleur autour du moteur.
Une isolation de canalisation de carburant, qui
peut être une option du constructeur d'origine
SFBU8311-03
39
Utilisation
Utilisation par temps froid
Il existe trois grandes différences entre les carburants
i01947788
du Groupe 1 et les carburants du Groupe 2. Les
Constituants du circuit de
carburants du Groupe 1 ont les caractéristiques
suivantes par rapport aux carburants du Groupe 2.
carburant et temps froid
Un point de trouble inférieur
Un point d'écoulement inférieur
Réservoirs de carburant
Une plus grande énergie par volume unitaire de
De la condensation peut se former dans les
carburant
réservoirs de carburant partiellement remplis. Faire
le plein du réservoir après l'utilisation du moteur.
Nota: Les carburants du Groupe 3 limitent la durée
de service des moteurs. L'utilisation des carburants
Les réservoirs de carburant doivent comporter un
du Groupe 3 n'est pas couverte par la garantie
dispositif permettant de vidanger l'eau et les dépôts
Perkins.
par le fond du réservoir. Certains réservoirs de
carburant comportent des tuyaux d'alimentation qui
Les carburants du Groupe 3 incluent les carburants
permettent à l'eau et aux dépôts de s'accumuler en
basse température et le kérosène destiné à l'aviation.
dessous de l'extrémité du tuyau d'alimentation en
carburant.
Les carburants spéciaux incluent le biocarburant.
Certains réservoirs de carburant utilisent des
Le point de trouble est une température qui permet la
canalisations d'alimentation qui prélèvent le
formation de cristaux de paraffine dans le carburant.
carburant directement du fond du réservoir. Si le
Ces cristaux colmatent les filtres à carburant.
moteur est équipé d'un tel système, un entretien
régulier du filtre à carburant s'impose.
Le point d'écoulement est la température à laquelle le
carburant diesel commence à s'épaissir. Le carburant
Vidanger l'eau et les dépôts de la cuve de stockage
diesel devient plus résistant à l'écoulement dans les
de carburant aux intervalles suivants: toutes les
canalisations, les filtres et les pompes à carburant.
semaines, à chaque vidange d'huile et à chaque
remplissage du réservoir de carburant. Cela
Il faut tenir compte de ces différences lors de l'achat
empêchera l'eau et/ou les dépôts de passer de
de carburant diesel. Tenir compte de la température
la cuve de stockage au réservoir de carburant du
ambiante moyenne de l'application du moteur. Un
moteur.
moteur peut ne pas fonctionner correctement lorsque
l'on utilise un carburant prévu pour un autre climat
que celui dans lequel il est appelé à travailler. Le
Filtres à carburant
passage d'un climat à un autre peut engendrer des
problèmes.
Il est possible qu'un filtre à carburant primaire soit
monté entre le réservoir de carburant et l'admission
Avant d'effectuer un dépistage des pannes pour
de carburant du moteur. Après avoir remplacé le
manque de puissance ou rendement insuffisant,
filtre à carburant, toujours amorcer le circuit de
vérifier la présence éventuelle de paraffine dans le
carburant pour évacuer les bulles d'air du circuit
carburant.
de carburant. Voir le chapitre Entretien du Guide
d'utilisation et d'entretien pour obtenir davantage
On peut utiliser des carburants basse température
de renseignements sur l'amorçage du circuit de
lorsque le moteur fonctionne à des températures
carburant.
inférieures à 0 °C (32 °F). Ces carburants limitent
la formation de paraffine dans le carburant à basse
Le degré de filtration et l'emplacement du filtre à
température.
carburant primaire sont importants lors de l'utilisation
par temps froid. Le filtre à carburant primaire et la
Pour plus d'informations sur l'utilisation par temps
canalisation d'alimentation en carburant sont les
froid, voir le Guide d'utilisation et d'entretien,
constituants les plus touchés par les effets du froid.
“Utilisation par temps froid et Constituants du circuit
de carburant et temps froid”.
40
SFBU8311-03
Utilisation
Utilisation par temps froid
Réchauffeurs de carburant
Nota: Le constructeur d'origine peut équiper le
moteur de réchauffeurs de carburant. Dans ce cas,
si le temps est chaud et pour éviter un échauffement
anormal du carburant, débrancher le réchauffeur de
carburant s'il est de type électrique. Si le réchauffeur
de carburant est un échangeur thermique, le
constructeur d'origine doit avoir inclus une dérivation
pour les temps chauds. S'assurer que la dérivation
fonctionne correctement par temps chaud pour éviter
un échauffement anormal du carburant.
Pour obtenir davantage de renseignements sur les
réchauffeurs de carburant (selon équipement), voir la
documentation du constructeur d'origine.
SFBU8311-03
41
Entretien
Contenances
Moteur 403D-07
Entretien
Tableau 12
Moteur 403C-07
Contenances
Contenances
Compartiment ou circuit
Minimum
Maximale
i03019233
2,35 l
3,05 l
Carter d'huile(1)
(2,5 US qt)
(3,2 US qt)
Contenances
Contenance totale du circuit de
graissage(2)
(1) Ces valeurs correspondent aux contenances approximatives
du carter d'huile, ce qui comprend les filtres à huile standard
Circuit de graissage
montés d'usine. Les moteurs avec filtres à huile auxiliaires
exigent davantage d'huile. Pour connaître la contenance
du filtre à huile auxiliaire, se référer aux spécifications du
La contenance du carter moteur comprend la
constructeur d'origine.
contenance approximative du carter et des filtres à
(2) La contenance totale du circuit de graissage comprend la
huile standard. Les circuits de filtre à huile auxiliaire
contenance du carter moteur plus les filtres à huile montés
exigeront un supplément d'huile. Pour connaître
d'usine et les autres filtres ajoutés au circuit de graissage.
la contenance du filtre à huile auxiliaire, se référer
Noter sur cette ligne la valeur de la contenance totale du circuit
de graissage.
aux spécifications du constructeur d'origine. Pour
davantage de renseignements concernant les
spécifications des lubrifiants, se référer au Guide
Moteur 403D-11
d'utilisation et d'entretien, “chapitre Entretien”.
Tableau 13
Moteur 402D-05
Moteur 403D-11
Contenances
Tableau 11
Compartiment ou circuit
Minimum
Maximale
Moteur 402D-05
4,4
l
Contenances
3,4
l
Carter d'huile(1)
(4,6494 US
(3,6 US qt)
qt)
Compartiment ou circuit
Minimum
Maximale
Contenance totale du circuit de
1,61 l
2,01 l
Carter d'huile(1)
graissage(2)
(1,7 US qt)
(2,1 US qt)
(1) Ces valeurs correspondent aux contenances approximatives
Contenance totale du circuit de
du carter d'huile, ce qui comprend les filtres à huile standard
graissage(2)
montés d'usine. Les moteurs avec filtres à huile auxiliaires
(1) Ces valeurs correspondent aux contenances approximatives
exigent davantage d'huile. Pour connaître la contenance
du carter d'huile, ce qui comprend les filtres à huile standard
du filtre à huile auxiliaire, se référer aux spécifications du
montés d'usine. Les moteurs avec filtres à huile auxiliaires
constructeur d'origine.
exigent davantage d'huile. Pour connaître la contenance
(2) La contenance totale du circuit de graissage comprend la
du filtre à huile auxiliaire, se référer aux spécifications du
contenance du carter moteur plus les filtres à huile montés
constructeur d'origine.
d'usine et les autres filtres ajoutés au circuit de graissage.
(2) La contenance totale du circuit de graissage comprend la
Noter sur cette ligne la valeur de la contenance totale du circuit
contenance du carter moteur plus les filtres à huile montés
de graissage.
d'usine et les autres filtres ajoutés au circuit de graissage.
Noter sur cette ligne la valeur de la contenance totale du circuit
de graissage.
42
SFBU8311-03
Entretien
Contenances
Moteurs 403D-15 et 403D-15T
Moteur 404D-15
Tableau 14
Tableau 16
Moteurs 403D-15 et 403D-15T
Moteur 404D-15
Contenances
Contenances
Compartiment ou circuit
Minimum
Maximale
Compartiment ou circuit
Minimum
Maximale
4,5
l
6
l
3,9
l
5,6
l
Carter d'huile(1)
(4,8 US qt)
(6,3 US qt)
Carter d'huile(1)
(4,1211 US
(5,9175 US
qt)
qt)
Contenance totale du circuit de
graissage(2)
Contenance totale du circuit de
graissage
(2)
(1) Ces valeurs correspondent aux contenances approximatives
du carter d'huile, ce qui comprend les filtres à huile standard
(1) Ces valeurs correspondent aux contenances approximatives
montés d'usine. Les moteurs avec filtres à huile auxiliaires
du carter d'huile, ce qui comprend les filtres à huile standard
exigent davantage d'huile. Pour connaître la contenance
montés d'usine. Les moteurs avec filtres à huile auxiliaires
du filtre à huile auxiliaire, se référer aux spécifications du
exigent davantage d'huile. Pour connaître la contenance
constructeur d'origine.
du filtre à huile auxiliaire, se référer aux spécifications du
(2) La contenance totale du circuit de graissage comprend la
constructeur d'origine.
contenance du carter moteur plus les filtres à huile montés
(2) La contenance totale du circuit de graissage comprend la
d'usine et les autres filtres ajoutés au circuit de graissage.
contenance du carter moteur plus les filtres à huile montés
Noter sur cette ligne la valeur de la contenance totale du circuit
d'usine et les autres filtres ajoutés au circuit de graissage.
de graissage.
Noter sur cette ligne la valeur de la contenance totale du circuit
de graissage.
Moteur 403D-17
Moteurs 404D-22,404D-22T et 404D-22TA
Tableau 15
Tableau 17
Moteur 403D-17
Contenances
Moteurs 404D-22, 404D-22T et 404D-22TA
Contenances
Compartiment ou circuit
Minimum
Maximale
Compartiment ou circuit
Minimum
Maximale
4,5
l
6
l
Carter d'huile(1)
(4,8 US qt)
(6,3 US qt)
8,9
l
10,6 l
Carter d'huile(1)
(9,4 US qt)
(11,2 US qt)
Contenance totale du circuit de
graissage(2)
Contenance totale du circuit de
graissage
(2)
(1) Ces valeurs correspondent aux contenances approximatives
du carter d'huile, ce qui comprend les filtres à huile standard
(1) On peut utiliser plus d'un type de carter d'huile sur ces
montés d'usine. Les moteurs avec filtres à huile auxiliaires
moteurs. Utiliser ces valeurs pour estimer la contenance.
exigent davantage d'huile. Pour connaître la contenance
Utiliser la jauge de niveau d'huile moteur pour remplir le moteur
du filtre à huile auxiliaire, se référer aux spécifications du
au niveau approprié. Noter le résultat dans ce tableau. Ces
constructeur d'origine.
valeurs correspondent aux contenances approximatives du
(2) La contenance totale du circuit de graissage comprend la
carter d'huile, ce qui comprend les filtres à huile standard
contenance du carter moteur plus les filtres à huile montés
montés d'usine. Les moteurs avec filtres à huile auxiliaires
d'usine et les autres filtres ajoutés au circuit de graissage.
exigent davantage d'huile. Pour connaître la contenance
Noter sur cette ligne la valeur de la contenance totale du circuit
du filtre à huile auxiliaire, se référer aux spécifications du
de graissage.
constructeur d'origine.
(2) La contenance totale du circuit de graissage comprend la
contenance du carter moteur plus les filtres à huile montés
d'usine et les autres filtres ajoutés au circuit de graissage.
Noter sur cette ligne la valeur de la contenance totale du circuit
de graissage.
Circuit de refroidissement
Pour entretenir le circuit de refroidissement, on doit
en déterminer la contenance totale. La contenance
approximative concerne le circuit de refroidissement
du moteur. La contenance du circuit externe
varie en fonction des applications. Se référer aux
spécifications fournies par le constructeur d'origine
pour connaître la contenance du circuit externe.
Ces renseignements sur la contenance sont
nécessaires pour déterminer le volume de liquide de
refroidissement requis par rapport à la contenance
totale du circuit.
SFBU8311-03
43
Entretien
Contenances
Moteur 402D-05
Moteur 403D-11
Tableau 18
Tableau 20
Moteur 402D-05
Moteur 403D-11
Contenances
Contenances
Compartiment ou circuit
Litres
US quarts
Compartiment ou circuit
Litres
US quarts
Moteur seul
1,1
1,2
Moteur seul
1,9
2,0
Circuit externe selon constructeur
Circuit externe selon constructeur
d'origine(1)
d'origine(1)
Contenance totale du circuit de
Contenance totale du circuit de
refroidissement(2)
refroidissement(2)
(1) Le circuit externe comprend un radiateur ou un vase
(1) Le circuit externe comprend un radiateur ou un vase
d'expansion, avec les constituants suivants: échangeur
d'expansion, avec les constituants suivants: échangeur
thermique et tuyauterie. Se référer aux spécifications du
thermique et tuyauterie. Se référer aux spécifications du
constructeur d'origine. Noter sur cette ligne la valeur de la
constructeur d'origine. Noter sur cette ligne la valeur de la
contenance totale du circuit externe.
contenance totale du circuit externe.
(2) La contenance totale du circuit de refroidissement comprend
(2) La contenance totale du circuit de refroidissement comprend
la contenance du moteur et du circuit externe. Noter sur
la contenance du moteur et du circuit externe. Noter sur
cette ligne la valeur de la contenance totale du circuit de
cette ligne la valeur de la contenance totale du circuit de
refroidissement.
refroidissement.
Moteur 403D-07
Moteurs 403D-15 et 403D-15T
Tableau 19
Tableau 21
Moteur 403D-07
Moteurs 403D-15 et 403D-15T
Contenances
Contenances
Compartiment ou circuit
Litres
US quarts
Compartiment ou circuit
Litres
US quarts
Moteur seul
1,2
1,3
Moteur seul
2,6
2,7
Circuit externe selon constructeur
Circuit externe selon constructeur
d'origine(1)
d'origine(1)
Contenance totale du circuit de
Contenance totale du circuit de
refroidissement(2)
refroidissement(2)
(1) Le circuit externe comprend un radiateur ou un vase
(1) Le circuit externe comprend un radiateur ou un vase
d'expansion, avec les constituants suivants: échangeur
d'expansion, avec les constituants suivants: échangeur
thermique et tuyauterie. Se référer aux spécifications du
thermique et tuyauterie. Se référer aux spécifications du
constructeur d'origine. Noter sur cette ligne la valeur de la
constructeur d'origine. Noter sur cette ligne la valeur de la
contenance totale du circuit externe.
contenance totale du circuit externe.
(2) La contenance totale du circuit de refroidissement comprend
(2) La contenance totale du circuit de refroidissement comprend
la contenance du moteur et du circuit externe. Noter sur
la contenance du moteur et du circuit externe. Noter sur
cette ligne la valeur de la contenance totale du circuit de
cette ligne la valeur de la contenance totale du circuit de
refroidissement.
refroidissement.
44
SFBU8311-03
Entretien
Contenances
Moteur 404D-15
Huiles recommandées par l'Association
des constructeurs de moteurs (Engine
Tableau 22
Manufacturers Association, EMA)
Moteur 404D-15
Contenances
Les directives de l'EMA sur les huiles pour
Compartiment ou circuit
Litres
US quarts
moteurs diesel (Engine Manufacturers Association
Recommended Guideline on Diesel Engine Oil)
Moteur seul
2,4
2,5
sont reconnues par Perkins. Pour obtenir des
Circuit externe selon constructeur
renseignements détaillés sur ces directives, se
d'origine(1)
référer à la dernière édition de la publication EMA,
Contenance totale du circuit de
EMA DHD -1.
refroidissement(2)
(1) Le circuit externe comprend un radiateur ou un vase
Huiles API
d'expansion, avec les constituants suivants: échangeur
thermique et tuyauterie. Se référer aux spécifications du
Le système de licence et d'homologation des huiles
constructeur d'origine. Noter sur cette ligne la valeur de la
contenance totale du circuit externe.
moteur (Engine Oil Licensing and Certification
(2) La contenance totale du circuit de refroidissement comprend
System) de l'Institut américain du pétrole (American
la contenance du moteur et du circuit externe. Noter sur
Petroleum Institute (API)) est reconnu par Perkins.
cette ligne la valeur de la contenance totale du circuit de
Pour des renseignements détaillés au sujet de
refroidissement.
ce système, se référer à la dernière édition de la
publication API n° 1509. Les huiles moteur portant le
Moteurs 404D-22, 404D-22T et 404D-22TA
symbole API bénéficient de la licence API.
Tableau 23
Moteurs 404D-22, 404D-22T et 404D-22TA
Contenances
Compartiment ou circuit
Litres
US quarts
Moteur seul
3,6
3,8
Circuit externe selon constructeur
d'origine(1)
Contenance totale du circuit de
refroidissement(2)
(1) Le circuit externe comprend un radiateur ou un vase
d'expansion, avec les constituants suivants: échangeur
thermique et tuyauterie. Se référer aux spécifications du
constructeur d'origine. Noter sur cette ligne la valeur de la
g00546535
contenance totale du circuit externe.
Illustration 29
(2) La contenance totale du circuit de refroidissement comprend
Symbole API type
la contenance du moteur et du circuit externe. Noter sur
cette ligne la valeur de la contenance totale du circuit de
refroidissement.
Les classifications d'huile pour Moteurs diesel CC,
CD, CD-2 et CE ne sont plus agréées par l'API
depuis le 1er janvier 1996. Le tableau 24 résume la
i03019239
validité des différentes catégories.
Liquides conseillés
Tableau 24
Classifications API
Actuelle
Périmée
Généralités sur les lubrifiants
CF-4, CG-4, CH-4
CE
CF
CC, CD
En raison des réglementations gouvernementales
sur l'homologation des émissions d'échappement
CF-2(1)
CD-2(1)
des moteurs, les recommandations concernant les
(1) Les classifications CD-2 et CF-2 de l'Institut américain du
lubrifiants doivent être respectées.
pétrole conviennent aux moteurs diesel deux temps. Les
moteurs que vend Perkins n'utilisent pas les huiles CD-2 et
API CF-2.
SFBU8311-03
45
Entretien
Contenances
Terminologie
Les huiles DHD-1 seront conformes aux besoins
des moteurs diesel Perkins à hautes performances
Certaines abréviations suivent la nomenclature de la
qui fonctionnent dans de nombreuses applications.
norme SAE J754. Certaines classifications suivent
Les essais et les limites d'essai qui sont utilisés
les abréviations SAE J183 et certaines suivent l'EMA
pour définir la directive DHD-1 sont analogues à
Recommended Guideline on Diesel Engine Oil.
la nouvelle classification API CH-4. Ces huiles
Outre les définitions de Perkins, il existe d'autres
seront par conséquent conformes aux exigences
définitions qui seront utiles pour l'achat de lubrifiants.
des moteurs diesel à faibles émissions. Les huiles
On peut trouver les viscosités conseillées d'huiles
DHD-1 sont conçues pour lutter efficacement contre
dans cette publication, “Liquides conseillés/Huile
les effets nocifs de la suie et procurent une meilleure
moteur” (chapitre Entretien).
résistance à l'usure et au colmatage du filtre à
huile. Ces huiles offrent également une meilleure
résistance aux dépôts sur les pistons pour les
Huile moteur
moteurs équipés de pistons en acier en deux pièces
ou de pistons en aluminium.
Huiles du commerce
Toutes les huiles DHD-1 doivent subir un programme
Les performances des huiles du commerce pour
complet d'essais d'huile de base et d'indice de
moteurs diesel sont basées sur les classifications
viscosité d'huile du commerce finie. L'utilisation
de l'Institut américain du pétrole (API) [American
des directives API Base Oil Interchange Guidelines
Petroleum Institute] (API). Ces classifications API
n'est pas appropriée pour les huiles DHD-1. Cette
sont établies pour fournir des lubrifiants commerciaux
caractéristique réduit les variations de performance
pour une vaste plage de moteurs diesel qui
qui peuvent se produire lorsque les huiles de base
fonctionnent dans des conditions variées.
sont modifiées en formules d'huile commerciale.
Utiliser exclusivement des huiles du commerce
Les huiles DHD-1 sont recommandées pour
conformes aux classifications suivantes:
l'utilisation dans les programmes d'intervalles de
vidange d'huile prolongés qui optimisent la durée de
Huile multigrade EMA DHD-1 (huile préconisée)
service de l'huile. Ces programmes d'intervalles de
vidange d'huile sont basés sur l'analyse de l'huile.
Huile multigrade API CH-4 (huile préconisée)
Les huiles DHD-1 sont recommandées dans les
conditions qui exigent une huile de première qualité.
ACEAE5
Le concessionnaire Perkins ou le distributeur Perkins
possède les directives spécifiques pour l'optimisation
Pour faire le bon choix d'une huile du commerce, se
des intervalles de vidange d'huile.
référer aux explications suivantes:
API CH-4 - Les huiles API CH-4 ont été formulées
EMA DHD-1 - L'Engine Manufacturers Association
pour satisfaire aux exigences des nouveaux moteurs
(EMA) (association des constructeurs de moteurs) a
diesel à hautes performances. Cette formulation vise
établi des recommandations de lubrifiants comme
également à répondre aux exigences des moteurs
alternative au système de classification des huiles
diesel à faibles émissions. Les huiles API CH-4 sont
API. DHD-1 est une directive recommandée qui
également admises pour l'utilisation dans les anciens
définit un niveau de performance d'huile pour ces
moteurs diesel et les moteurs diesel qui utilisent du
types de moteurs diesel: grande vitesse, cycle
carburant diesel à teneur élevée en soufre. Les huiles
à quatre temps, usage intensif et usage léger.
API CH-4 peuvent être utilisées dans les moteurs
Les huiles DHD-1 peuvent être utilisées dans les
Perkins qui utilisent les huiles API CG-4 et API CF-4.
moteurs Perkins lorsque les huiles suivantes sont
Les performances des huiles API CH-4 dépassent
recommandées: API CH-4, API CG-4 et API CF-4.
généralement celles des huiles API CG-4 au niveau
Les huiles DHD-1 sont conçues pour offrir des
des critères suivants: dépôts sur les pistons, contrôle
performances supérieures comparées aux huiles API
de la consommation d'huile, usure des segments de
CG-4 et API CF-4.
piston, usure de la culbuterie, contrôle de la viscosité
et corrosion.
46
SFBU8311-03
Entretien
Contenances
Trois nouveaux essais de moteur ont été élaborés
Indice d'alcalinité totale (TBN) et teneur
pour l'huile API CH-4. Le premier essai évalue
en soufre du carburant pour les moteurs
spécifiquement les dépôts sur les pistons des
diesel
moteurs avec des pistons en acier en deux pièces.
L'essai (dépôts sur les pistons) mesure également
L'indice d'alcalinité totale (TBN) d'une huile dépend
le contrôle de la consommation d'huile. Un second
de la teneur en soufre du carburant. Pour les moteurs
essai est mené avec un niveau modéré de suie dans
qui utilisent du carburant distillé, le TBN minimum de
l'huile. Le second essai mesure les critères suivants:
l'huile neuve doit être de 10 fois la teneur en soufre
usure des segments de piston, usure des chemises
du carburant. L'indice d'alcalinité totale (TBN) est
de cylindre et résistance à la corrosion. Un troisième
défini par la norme ASTM D2896. L'indice d'alcalinité
nouvel essai mesure les caractéristiques suivantes
totale (TBN) minimum de l'huile est de 5, quelle que
avec des niveaux élevés de suie dans l'huile: usure
soit la teneur en soufre du carburant. L'illustration 30
de la culbuterie, résistance de l'huile au colmatage
montre l'indice d'alcalinité totale (TBN).
du filtre à huile et contrôle de la boue.
En plus des nouveaux essais, les huiles API CH-4
ont des limites plus rigoureuses de contrôle de
la viscosité dans les applications qui génèrent
beaucoup de suie. Ces huiles ont également une
résistance améliorée à l'oxydation. Les huiles API
CH-4 doivent réussir un essai supplémentaire
(dépôt sur les pistons) pour les moteurs qui utilisent
des pistons en aluminium (d'une seule pièce). La
performance de l'huile est également établie pour les
moteurs qui fonctionnent dans des endroits avec du
carburant diesel à forte teneur en soufre.
Toutes ces améliorations permettent à l'huile
API CH-4 d'obtenir des intervalles optimaux
g00799818
Illustration 30
entre vidanges d'huile. Les huiles API CH-4 sont
(Y) Indice d'alcalinité totale (TBN) selon la norme ASTM D2896
recommandées pour l'utilisation dans les intervalles
(X) Pourcentage de soufre dans le carburant par unité de poids
de vidange d'huile prolongés. Les huiles API CH-4
(1) Indice d'alcalinité totale (TBN) de l'huile neuve
sont recommandées dans les conditions qui exigent
(2) Vidanger l'huile lorsque l'indice d'alcalinité totale (TBN) se
une huile de première qualité. Le concessionnaire
détériore à 50% par rapport au TBN original.
Perkins ou le distributeur Perkins possède les
directives spécifiques pour l'optimisation des
Lorsque la teneur en soufre du carburant dépasse
intervalles de vidange d'huile.
1,5%, se conformer aux directives suivantes:
Avec certaines huiles du commerce conformes aux
Choisir une huile avec l'indice d'alcalinité totale
spécifications API, il faudra éventuellement réduire
(TBN) le plus élevé qui satisfait l'une de ces
les intervalles entre vidanges d'huile. Déterminer
classifications: EMA DHD-1 et API CH-4.
l'intervalle de vidange d'huile en fonction des résultats
de l'analyse de l'huile et des métaux d'usure.
Réduire l'intervalle entre vidanges d'huile. Établir
les intervalles de vidange d'huile en fonction des
résultats de l'analyse de l'huile. L'analyse de l'huile
REMARQUE
doit permettre de juger de son état et des métaux
L'inobservation de ces recommandations d'huiles
d'usure présents.
peut entraîner une durée de service du moteur
raccourcie en raison des dépôts et/ou de l'usure
Les huiles ayant un indice d'alcalinité totale (TBN)
excessifs.
élevé risquent d'entraîner la formation de dépôts
excessifs sur les pistons. Ces dépôts peuvent
être à l'origine d'une perte des caractéristiques de
raclage de l'huile et d'un polissage des alésages des
cylindres.
REMARQUE
L'utilisation de moteurs diesel avec une teneur en
soufre du carburant supérieure à
0,5% nécessite
des intervalles de vidange d'huile raccourcis pour
maintenir une protection correcte contre l'usure.
SFBU8311-03
47
Entretien
Contenances
Tableau 25
Les huiles de base synthétiques ont de meilleures
caractéristiques de viscosité à basse température,
Teneur en soufre du
Intervalle de vidange
carburant
d'huile
particulièrement en milieu arctique.
Inférieur à 0,5
Normal
Les huiles de base synthétiques ont une meilleure
entre 0,5 et 1,0
0,75 de la normale
résistance à l'oxydation, particulièrement aux
températures de marche élevées.
Supérieure à 1,0
0,50 de la normale
Certaines huiles de base synthétiques présentent des
caractéristiques qui prolongent leur durée de service.
Recommandations sur la viscosité des
Perkins déconseille de prolonger systématiquement
lubrifiants
les intervalles entre vidanges d'huile et ce pour tout
type d'huile.
La viscosité SAE appropriée de l'huile est déterminée
par la température ambiante minimum au moment
du démarrage d'un moteur froid et la température
Huiles de base de formulation régénérée
ambiante maximum pendant la marche du moteur.
Les huiles de base régénérées sont admises pour
Se référer au tableau 26 (températures minimales)
les moteurs Perkins à condition d'être conformes aux
exigences de performances spécifiées par Perkins.
pour déterminer la viscosité requise au démarrage
d'un moteur froid.
Les huiles régénérées peuvent être utilisées soit
seules en huile finie, soit en combinaison avec des
huiles de base neuves. L'armée des États-Unis et
Se référer au tableau 26 (températures maximales)
pour choisir la viscosité de l'huile pour le
d'autres constructeurs de matériel lourd admettent
fonctionnement d'un moteur à la température
également l'emploi d'huiles régénérées selon les
mêmes critères.
ambiante la plus élevée prévue.
En règle générale, utiliser la viscosité la plus élevée
Le processus de régénération doit permettre
d'éliminer complètement les métaux d'usure et les
qui convienne pour le démarrage aux températures
indiquées.
additifs présents dans l'huile usée. Ce processus fait
généralement appel à la distillation sous vide et à
Tableau 26
l'hydrotraitement de l'huile usée. Le filtrage permet de
produire des huiles de base régénérées de qualité.
Viscosité de l'huile moteur
EMA LRG-1
Température ambiante
Lubrifiants pour temps froid
API CH-4
Indice de
Mini
Maxi
viscosité
Pour le démarrage et l'utilisation d'un moteur lorsque
les températures ambiantes sont inférieures à -20 °C
SAE 0W20
−40 °C (−40 °F)
10 °C (50 °F)
(-4 °F), utiliser des huiles multigrades qui restent
SAE 0W30
−40 °C (−40 °F)
30 °C (86 °F)
liquides aux basses températures.
SAE 0W40
−40 °C (−40 °F)
40 °C (104 °F)
Ces huiles ont un indice de viscosité SAE 0W ou
SAE 5W30
−30 °C (−22 °F)
30 °C (86 °F)
SAE 5W.
SAE 5W40
−30 °C (−22 °F)
40 °C (104 °F)
Pour le démarrage et l'utilisation d'un moteur lorsque
SAE 10W30
−20 °C (−4 °F)
40 °C (104 °F)
les températures ambiantes sont inférieures à -30 °C
SAE 15W40
−10 °C (14 °F)
50 °C (122 °F)
(-22 °F), utiliser une huile multigrade de formulation
synthétique d'indice 0W ou 5W. Utiliser une huile dont
le point d'écoulement est inférieur à -50 °C (-58 °F).
Huiles de base de formulation
synthétique
Le nombre de lubrifiants acceptables est limité par
temps froid. Perkins recommande les lubrifiants
Des huiles de base synthétiques peuvent être
suivants pour une utilisation par temps froid:
utilisées dans ces moteurs à condition d'être
conformes aux exigences de performances requises
Premier choix - Utiliser une huile recommandée
pour le moteur.
par la directive EMA DHD-1. Utiliser une huile CH-4
avec une licence API. L'huile doit avoir un indice de
Les huiles de base synthétiques sont généralement
viscosité SAE 0W20, SAE 0W30, SAE 0W40, SAE
supérieures aux huiles non synthétiques dans deux
5W30 ou SAE 5W40.
domaines:
48
SFBU8311-03
Entretien
Contenances
Deuxième choix - Utiliser une huile avec un
Analyse des huiles
ensemble d'additifs CH-4. Utiliser une huile avec un
indice de viscosité SAE 0W20, SAE 0W30, SAE
Certains moteurs peuvent être équipés d'un robinet
0W40, SAE 5W30 ou SAE 5W40 même si elle n'a
de prélèvement d'huile. Si une analyse des huiles
pas été contrôlée par rapport aux exigences de la
est requise, on utilise le robinet de prélèvement pour
licence API.
recueillir des échantillons d'huile moteur. L'analyse
des huiles vient en complément du programme
d'entretien préventif.
REMARQUE
La durée de service du moteur pourrait être réduite si
L'analyse des huiles est un outil de diagnostic
des huiles de deuxième choix sont utilisées.
permettant de déterminer les performances de
l'huile et les taux d'usure des composants. Elle
Additifs du commerce
permet d'identifier et de mesurer les substances
contaminantes présentes dans l'huile. L'analyse des
Perkins ne recommande pas l'emploi d'additifs
huiles comprend les essais suivants:
du commerce dans l'huile. Il n'est pas nécessaire
d'utiliser des additifs du commerce pour atteindre
L'analyse du taux d'usure surveille l'usure des
la durée de service maximale ou les performances
métaux du moteur. La quantité et le type de métaux
nominales du moteur. Les huiles entièrement
d'usure présents dans l'huile sont analysés. Il est
formulées et finies sont composées d'huiles de
aussi important de vérifier si le taux de métaux
base et d'ensembles d'additif du commerce. Ces
d'usure est en augmentation que d'identifier la
ensembles d'additifs sont mélangés aux huiles de
quantité de métaux d'usure présents dans l'huile.
base à des pourcentages précis pour donner des
huiles finies avec des caractéristiques de rendement
Des essais sont conduits pour détecter la
conformes aux normes de l'industrie.
contamination de l'huile par de l'eau, du glycol ou
du carburant.
Il n'existe pas de normes de l'industrie pour évaluer
la performance ou la compatibilité des additifs du
L'analyse de l'état de l'huile permet de déterminer
commerce dans une huile finie. Il est possible que
la perte des propriétés lubrifiantes de l'huile. Une
les additifs du commerce ne soient pas compatibles
analyse infrarouge est utilisée pour comparer
avec le complexe d'additifs de l'huile finie, ce qui
les propriétés de l'huile neuve avec celles de
pourrait réduire les performances de l'huile finie. Il est
l'échantillon d'huile usagée. Cette analyse permet
possible que l'additif du commerce ne se mélange
aux techniciens de mesurer la détérioration
pas avec l'huile finie. Ceci peut produire de la boue
de l'huile en cours d'utilisation. Cette analyse
dans le carter moteur. Perkins déconseille l'utilisation
permet également aux techniciens de vérifier
d'additifs du commerce dans les huiles finies.
les performances de l'huile en fonction des
spécifications pendant la totalité de l'intervalle de
Pour obtenir le meilleur rendement d'un moteur
vidange d'huile.
Perkins, respecter les directives suivantes:
i03019237
Choisir l'huile appropriée ou une huile du
commerce conforme à l'EMA Recommended
Liquides conseillés
Guideline on Diesel Engine Oil ou à la classification
API recommandée.
(Spécifications de liquide de
refroidissement)
Voir le tableau approprié du chapitre “Viscosités”
afin de trouver l'indice de viscosité d'huile correct
pour le moteur utilisé.
Effectuer l'entretien du moteur à l'intervalle
Généralités sur les liquides de
spécifié. Utiliser de l'huile neuve et monter un filtre
refroidissement
à huile neuf.
REMARQUE
Effectuer l'entretien aux intervalles spécifiés dans
Ne jamais ajouter de liquide de refroidissement dans
le Guide d'utilisation et d'entretien, “Calendrier
un moteur qui a chauffé. Le moteur risque d'être en-
d'entretien”.
dommagé. Laisser le moteur refroidir au préalable.
SFBU8311-03
49
Entretien
Contenances
NE PAS utiliser les types d'eau suivants dans les
REMARQUE
circuits de refroidissement: eau du robinet dure, eau
Si le moteur doit être remisé, ou expédié dans une ré-
du robinet adoucie avec des sels et eau de mer.
gion où les températures sont inférieures au point de
gel, le circuit de refroidissement doit soit être protégé
Si l'on ne peut pas se servir d'eau distillée ou
en fonction de la température extérieure la plus basse,
déionisée, utiliser de l'eau conforme aux exigences
soit être vidangé complètement, pour éviter les dom-
minimales indiquées dans le tableau 27.
mages.
Tableau 27
Eau autorisée
REMARQUE
Propriété
Limite maximale
Pour assurer une protection adéquate contre le gel
et l'ébullition, contrôler fréquemment la densité du li-
Chlorure (Cl)
40 mg/l
quide de refroidissement.
Sulfate (SO4)
100 mg/l
Dureté totale de l'eau
170 mg/l
Nettoyer le circuit de refroidissement dans les cas
Solides totaux
340 mg/l
suivants:
Acidité
pH entre 5,5 et 9,0
contamination du circuit de refroidissement
Pour l'analyse de l'eau, consulter l'une des sources
surchauffe du moteur
suivantes:
écumage du liquide de refroidissement
compagnie locale des eaux
REMARQUE
conseiller agricole
Il doit toujours y avoir un régulateur de température
d'eau (thermostat) dans le circuit de refroidissement.
laboratoire indépendant
Les thermostats contribuent à maintenir le liquide de
refroidissement du moteur à la température voulue.
Les additifs
En l'absence de thermostat, des problèmes de circuit
de refroidissement peuvent survenir.
Les additifs contribuent à protéger les surfaces
métalliques du circuit de refroidissement. Un
De nombreuses défaillances de moteur sont liées
manque d'additif dans le liquide de refroidissement
au circuit de refroidissement. Les problèmes
ou une quantité insuffisante d'additif entraîne les
suivants sont liés à des défaillances du circuit de
conséquences suivantes:
refroidissement: surchauffe, fuites de la pompe à
eau et colmatage des radiateurs ou échangeurs
corrosion
thermiques.
formation de dépôts minéraux
Ces défaillances peuvent être évitées grâce à un
entretien adéquat du circuit de refroidissement.
rouille
L'entretien du circuit de refroidissement est aussi
important que l'entretien du circuit de carburant et
calcaire
du circuit de graissage. La qualité du liquide de
refroidissement est aussi importante que la qualité
écumage du liquide de refroidissement
du carburant et de l'huile de graissage.
De nombreux additifs perdent de leur efficacité
Le liquide de refroidissement se compose
à la longue. Ces additifs doivent être remplacés
normalement de trois éléments: eau, additifs et
régulièrement.
glycol.
Les additifs doivent être ajoutés à la concentration
appropriée. Une concentration excessive d'additifs
L'eau
peut provoquer la précipitation des inhibiteurs de la
solution. Les dépôts peuvent entraîner les problèmes
L'eau est utilisée dans le circuit de refroidissement
suivants:
pour assurer l'échange thermique.
formation de gel
Il est recommandé d'utiliser de l'eau distillée ou
déionisée dans les circuits de refroidissement.
réduction de l'échange thermique
50
SFBU8311-03
Entretien
Contenances
fuite du joint de la pompe à eau
Liquides de refroidissement conseillés
colmatage des radiateurs, des refroidisseurs et
ELC________________________________________________Liquide
des petits conduits
de refroidissement longue durée
Le glycol
SCA__________________________________________Additif pour
liquide de refroidissement
Le glycol dans le liquide de refroidissement protège
contre les problèmes suivants:
ASTM__________________________________________American
Society for Testing and Materials
ébullition
Les deux liquides de refroidissement suivants
peuvent être utilisés dans les moteurs diesel Perkins:
gel
Préconisé - Liquide de refroidissement longue
cavitation de la pompe à eau
durée Perkins
Pour atteindre des performances optimales, Perkins
Autorisé - Un antigel à usage intensif du commerce
recommande une solution à 50/50 d'eau/glycol.
conforme à la spécification ASTM D4985
Nota: Utiliser une solution qui offre une protection
contre les températures ambiantes les plus basses.
REMARQUE
Ne pas utiliser un liquide de refroidissement/antigel
Nota: Le glycol pur à 100% gèle à une température
commercial qui serait conforme uniquement à la spé-
de -23 °C (-9 °F).
cification ASTM D3306. Ce type de liquide de refroi-
dissement/antigel est réservé aux applications auto-
La plupart des antigels classiques utilisent de
mobiles légères.
l'éthylène-glycol. Du propylène-glycol peut également
être utilisé. Dans la solution à 50/50 d'eau et de
Perkins recommande une solution à 50/50 d'eau et
glycol, l'éthylène et le propylène glycol ont des
de glycol. Cette solution d'eau et de glycol assurera
propriétés similaires en ce qui concerne la protection
des performances optimales en service intensif
contre le gel et l'ébullition. Voir les tableaux 28 et 29.
comme antigel. Pour une protection supplémentaire
Tableau 28
contre le gel, la solution peut passer à un rapport de
1:2 d'eau et de glycol.
Éthylène-glycol
Concentration
Protection contre le gel
Nota: Un antigel à usage intensif du commerce
conforme à la spécification ASTM D4985 PEUT
50%
−36 °C (−33 °F)
nécessiter un traitement avec un additif au
60%
−51 °C (−60 °F)
remplissage initial. Lire l'étiquette ou les instructions
qui sont fournies par le constructeur d'origine du
produit.
REMARQUE
Ne pas utiliser le propylène-glycol dans des concen-
Pour les applications de moteurs stationnaires et
trations ayant plus de 50% de glycol en raison des
de moteurs marins qui n'exigent pas la protection
capacités de transfert thermique réduites du propy-
contre l'ébullition et le gel, une solution constituée
lène-glycol. Lorsqu'une meilleure protection contre le
d'eau et d'additif est autorisée. Perkins recommande
gel et l'ébullition est requise, utiliser de l'éthylène-gly-
une concentration de 6 à 8% d'additif dans ces
col.
circuits de refroidissement. L'emploi d'eau distillée
ou déionisée est préconisé. Une eau ayant les
Tableau 29
propriétés recommandées peut être utilisée.
Propylène-glycol
Concentration
Protection contre le gel
50%
−29 °C (−20 °F)
Pour contrôler la concentration de glycol dans le
liquide de refroidissement, mesurer la densité du
liquide de refroidissement.
SFBU8311-03
51
Entretien
Contenances
Tableau 30
Entretien du circuit de
Durée de service du liquide de refroidissement
refroidissement avec du liquide de
Type de liquide de
refroidissement longue durée
Durée de service
refroidissement
Liquide de refroidissement
Appoints corrects pour le liquide de
6000 heures-service ou 3 ans
longue durée Perkins
refroidissement longue durée
Antigel à usage intensif du
commerce conforme à la
3000 heures-service ou 2 ans
spécification ASTM D4985
REMARQUE
Utiliser uniquement des produits Perkins pour les li-
Additif POWERPART
3000 heures-service ou 2 ans
quides de refroidissement prémélangés ou concen-
Perkins
trés.
Additif du commerce et eau
3000 heures-service ou 2 ans
Si l'on mélange le liquide de refroidissement longue
durée à d'autres produits, on abrégera la durée de ser-
ELC
vice du liquide de refroidissement. Faute d'observer
ces recommandations, on risque de compromettre la
Perkins fournit le liquide de refroidissement longue
durée de service des pièces du circuit de refroidisse-
durée (ELC) devant être utilisé dans les applications
ment, à moins que l'on ne prenne des mesures cor-
suivantes:
rectives appropriées.
moteurs à gaz grande puissance à allumage
commandé
Pour assurer l'équilibre correct entre antigel et
additifs, veiller à maintenir la concentration voulue
moteurs diesel lourds
de liquide de refroidissement longue durée. En
diminuant la proportion d'antigel, on abaisse la
applications automobiles
proportion d'additif. Cela réduira la capacité du liquide
de refroidissement de protéger le circuit contre le
L'ensemble d'additifs anticorrosion du liquide de
piquage, la cavitation, l'érosion et la formation de
refroidissement longue durée diffère de celui des
dépôts.
autres liquides de refroidissement. Le liquide de
refroidissement longue durée est un liquide de
REMARQUE
refroidissement à base d'éthylène-glycol. Toutefois, le
Ne pas utiliser de liquide de refroidissement classique
liquide de refroidissement longue durée contient des
pour faire l'appoint dans un circuit qui est rempli de
inhibiteurs de corrosion et des agents antimousse
liquide de refroidissement longue durée.
ayant une faible teneur en nitrites. Le liquide de
refroidissement longue durée Perkins contient la
Ne pas utiliser d'additif standard (SCA).
proportion correcte de ces additifs afin d'assurer une
protection supérieure contre la corrosion de tous les
Lorsque l'on utilise du liquide de refroidissement
métaux des circuits de refroidissement du moteur.
longue durée Perkins, ne pas avoir recours à des
additifs ou des filtres SCA standard.
Le liquide de refroidissement longue durée
est disponible en solution de refroidissement
prémélangée à 50/50 avec de l'eau distillée. Le
Nettoyage du circuit de refroidissement
liquide de refroidissement longue durée prémélangé
avec liquide de refroidissement longue
protège contre le gel jusqu'à -36 °C (-33 °F). Le liquide
de refroidissement longue durée prémélangé est
durée
recommandé pour le remplissage initial du circuit de
refroidissement. Le liquide de refroidissement longue
Nota: Si le circuit de refroidissement utilise déjà
durée prémélangé est également recommandé pour
le liquide de refroidissement longue durée, aucun
faire l'appoint du circuit de refroidissement.
produit de nettoyage n'est requis à l'intervalle spécifié
de renouvellement du liquide de refroidissement.
Des récipients de plusieurs formats sont disponibles.
Des produits de nettoyage ne sont exigés que si le
Consulter le distributeur Perkins pour les numéros
circuit a été contaminé par l'adjonction d'un autre
de pièce.
type de liquide de refroidissement ou par des dégâts
du circuit de refroidissement.
L'eau propre est le seul produit de nettoyage à
utiliser lors de la vidange d'un circuit avec liquide de
refroidissement longue durée.
52
SFBU8311-03
Entretien
Contenances
Avant de remplir le circuit de refroidissement, la
commande de chauffage (selon équipement) doit
REMARQUE
être réglée sur la position chaud. Se référer au
Un rinçage incorrect ou incomplet du circuit de refroi-
constructeur d'origine pour régler la commande
dissement peut endommager les pièces en cuivre ou
de chauffage. Après avoir vidangé le circuit de
d'un autre métal.
refroidissement et l'avoir à nouveau rempli, faire
tourner le moteur jusqu'à ce que le niveau de liquide
Pour ne pas endommager le circuit de refroidisse-
de refroidissement atteigne la température normale
ment, s'assurer de le rincer complètement à l'eau
de fonctionnement et jusqu'à ce qu'il se stabilise.
claire. Rincer le circuit jusqu'à disparition totale du
Au besoin, faire l'appoint de solution de liquide de
produit de nettoyage.
refroidissement jusqu'au niveau approprié.
7. Vidanger le circuit de refroidissement dans
Renouvellement par du liquide de
un récipient adéquat et rincer le circuit de
refroidissement longue durée (ELC)
refroidissement avec de l'eau propre.
Perkins
Nota: Rincer soigneusement le circuit de
Pour passer de l'antigel à usage intensif au liquide
refroidissement pour éliminer tout le produit de
de refroidissement longue durée Perkins, effectuer
nettoyage. Le produit de nettoyage qui demeure dans
les opérations suivantes:
le circuit contaminera le liquide de refroidissement.
Le produit de nettoyage peut aussi corroder le circuit
de refroidissement.
REMARQUE
Veiller à ne pas laisser les liquides se répandre pen-
8. Répéter les opérations 6 et 7 jusqu'à ce que le
dant le contrôle, l'entretien, les essais, les réglages et
circuit soit complètement propre.
les réparations du moteur. Prévoir un récipient adé-
quat pour recueillir les liquides avant d'ouvrir un com-
9. Remplir le circuit de refroidissement avec
partiment ou de démonter une composant contenant
du liquide de refroidissement longue durée
des liquides.
prémélangé Perkins.
Évacuer tous les liquides vidangés conformément à la
réglementation locale.
Contamination du circuit de
refroidissement avec du liquide de
1. Vidanger le liquide de refroidissement dans un
refroidissement longue durée
récipient adéquat.
REMARQUE
2. Évacuer le liquide de refroidissement
Le mélange de liquide de refroidissement longue du-
conformément aux réglementations locales.
rée avec d'autres produits limite son efficacité et sa
durée de service. Utiliser uniquement des produits
3. Rincer le circuit à l'eau propre pour éliminer tous
Perkins pour les liquides de refroidissement prémé-
les débris.
langés ou concentrés. L'inobservation de ces recom-
mandations risque de réduire la durée de service des
4. Utiliser un produit de nettoyage Perkins pour
pièces du circuit de refroidissement.
nettoyer le circuit. Suivre les instructions figurant
sur l'étiquette.
Un circuit contenant du liquide de refroidissement
5. Vidanger le produit de nettoyage dans un récipient
longue durée peut tolérer une contamination à un
adéquat. Rincer le circuit de refroidissement à
maximum de 10% d'antigel classique à usage intensif
l'eau propre.
ou d'additif. Si la contamination dépasse 10% de
la contenance totale du circuit, effectuer l'UNE des
6. Remplir le circuit de refroidissement d'eau
opérations suivantes:
propre et faire tourner le moteur jusqu'à ce
que sa température se situe entre 49 et 66 °C
Vidanger le circuit de refroidissement dans
(120 et 150 °F).
un récipient adéquat. Évacuer le liquide
de refroidissement conformément aux
réglementations locales. Rincer le circuit à l'eau
propre. Remplir le circuit avec du liquide de
refroidissement longue durée Perkins.
SFBU8311-03
53
Entretien
Contenances
Vidanger une partie du circuit de refroidissement
Adjonction d'additif au remplissage
dans un récipient adéquat conformément aux
initial de liquide de refroidissement à
réglementations locales. Remplir ensuite le
usage intensif
circuit de refroidissement avec du liquide de
refroidissement longue durée prémélangé. Ceci
Un antigel à usage intensif du commerce conforme
réduira le taux de contamination à moins de 10%.
aux spécifications ASTM D4985 PEUT nécessiter
l'adjonction d'additif au remplissage initial. Lire
Entretenir le circuit comme un circuit avec liquide
l'étiquette ou les instructions qui sont fournies par le
de refroidissement classique à usage intensif.
constructeur d'origine du produit.
Traiter le circuit avec un additif. Vidanger le
liquide de refroidissement suivant l'intervalle de
Utiliser l'équation du tableau 32 pour déterminer la
vidange conseillé pour le liquide de refroidissement
quantité d'additif Perkins requise lors du remplissage
classique à usage intensif.
initial du circuit de refroidissement.
Antigel à usage intensif du commerce et
Tableau 32
additif
Équation pour déterminer la quantité d'additif à
ajouter lors du remplissage initial avec du liquide
de refroidissement à usage intensif
REMARQUE
Ne pas utiliser de liquide de refroidissement à usage
V × 0,045 = X
intensif du commerce qui contient des amines comme
V représente la contenance totale du circuit de refroidissement.
protection contre la corrosion.
X représente la quantité d'additif à ajouter.
REMARQUE
Le tableau 33 montre l'utilisation de l'équation du
Ne jamais utiliser un moteur sans thermostats dans
tableau 32.
le circuit de refroidissement. Les thermostats contri-
buent à maintenir le liquide de refroidissement à la
Tableau 33
température de fonctionnement correcte. En l'ab-
sence de thermostats, des problèmes pourraient
Exemple de l'équation pour déterminer la quantité
d'additif à ajouter lors du remplissage initial avec du
survenir dans le circuit de refroidissement.
liquide de refroidissement à usage intensif
Contenance totale
Facteur de
Quantité d'additif
Contrôler l'antigel (concentration de glycol) pour
du circuit de
multiplication
à ajouter (X)
assurer une protection adéquate contre l'ébullition
refroidissement
ou le gel. Perkins recommande l'utilisation d'un
(V)
réfractomètre pour contrôler la concentration de
15 l (4 US gal)
× 0,045
0,7 l (24 oz)
glycol.
La concentration d'additif doit être contrôlée
Adjonction d'additif dans le liquide de
toutes les 500 heures-service dans les circuits de
refroidissement à usage intensif pour
refroidissement des moteurs Perkins.
l'entretien
L'adjonction d'additif est basée sur les résultats du
Tous les types d'antigel à usage intensif EXIGENT
contrôle. Il peut être nécessaire d'utiliser de l'additif
des appoints périodiques d'additif.
liquide à l'intervalle de 500 heures-service.
Contrôler régulièrement la concentration d'additif
Se référer au tableau 31 pour les numéros de pièces
d'antigel. Pour connaître l'intervalle, se référer
et les volumes d'additif.
au Guide d'utilisation et d'entretien, “Calendrier
Tableau 31
d'entretien” (chapitre Entretien). Contrôler la
concentration d'additif.
Additif liquide Perkins
Numéro de pièce
Volume
L'adjonction d'additif est basée sur les résultats
du contrôle. La taille du circuit de refroidissement
21825735
10
détermine la quantité d'additif nécessaire.
Utiliser l'équation du tableau 34 pour déterminer la
quantité d'additif Perkins requise, au besoin:
54
SFBU8311-03
Entretien
Contenances
Tableau 34
FAME Esters méthyliques d'acide gras
Équation pour déterminer la quantité d'additif à ajouter au
liquide de refroidissement à usage intensif pour l'entretien
CFR Groupe de coordination sur la recherche des
carburants
V × 0,014 = X
V représente la contenance totale du circuit de refroidissement.
LSD Diesel à faible teneur en souffre
X représente la quantité d'additif à ajouter.
ULSD Diesel à très faible teneur en souffre
Le tableau 35 montre l'utilisation de l'équation du
RME Ester méthylique à base de colza
tableau 34.
SME Ester méthylique à base de soja
Tableau 35
Exemple de l'équation pour déterminer la quantité
EPA Agence américaine de protection de
d'additif à ajouter au liquide de refroidissement à
l'environnement (soit, Environmental Protection
usage intensif pour l'entretien
Agency of the United States)
Contenance totale
Facteur de
Quantité d'additif
du circuit de
multiplication
à ajouter (X)
Généralités
refroidissement
(V)
REMARQUE
15 l (4 US gal)
× 0,014
0,2 l (7 oz)
Tous les efforts ont été faits pour fournir des infor-
mations précises et à jour. Par l'utilisation du pré-
Nettoyage du circuit avec antigel à usage
sent document, il est convenu que Perkins Engines
Company Limited n'est pas responsable des erreurs
intensif
ou des omissions.
Les produits de nettoyage Perkins pour circuit
de refroidissement sont conçus pour éliminer le
REMARQUE
calcaire et les résidus de corrosion du circuit de
Ces recommandations peuvent changer sans préavis.
refroidissement. Les produits de nettoyage Perkins
Pour les recommandations les plus récentes, contac-
dissolvent les dépôts minéraux, les résidus de
ter le distributeur Perkins local.
corrosion et de contamination légère par l'huile et
la boue.
Exigences requises pour le
Nettoyer le circuit de refroidissement après la
carburant diesel
vidange du liquide de refroidissement usé ou avant
son remplissage avec du liquide de refroidissement
Les performances satisfaisantes d'un moteur
neuf.
dépendent de l'usage d'un carburant de qualité
correcte. L'usage d'un carburant de qualité correcte
Nettoyer le circuit de refroidissement lorsque le
permettra les résultats suivants: longue durée
liquide de refroidissement est contaminé ou qu'il
de service du moteur et niveaux d'émissions
écume.
d'échappement corrects. Le carburant doit satisfaire
aux exigences minimales indiquées dans les tableaux
i03019236
36, 37 et 38.
Liquides conseillés
REMARQUE
(Spécification du carburant)
Les renvois constituent une partie importante de la
SpécificationPerkins par rapport au tableau des car-
burants diesel distillés. Lire TOUS les renvois.
Glossaire
ISO Organisation internationale de normalisation
(International Standards Organization)
ASTM American Society for Testing and Materials
HFRR Équipement alternatif haute fréquence (High
Frequency Reciprocating Rig) dédié aux essais de
pouvoir lubrifiant sur les carburants diesel
SFBU8311-03
55
Entretien
Contenances
Tableau 36
Spécification Perkins pour les carburants diesel distillés(1)
Propriété
UNITÉS
Limites
Essai ASTM
Essai ISO
Composés aromatiques
% Volume
35% maximum
D1319
ISO3837
Cendres
% Poids
0,02% maximum
D482
ISO6245
Résidus de carbone sur
% Poids
0,35% maximum
D524
ISO4262
résidus de 10%
Indice de cétane(2)
-
40 minimum
D613/D6890
ISO5165
Point de trouble
°C
Le point de trouble ne
D2500
ISO3015
doit pas dépasser la
température ambiante
minimale prévue.
Corrosion à la lame de
-
N° 3 maximum
D130
ISO2160
cuivre
Masse volumique à
kg / m3
801 minimum et 876
Pas de méthode d'essai
ISO 3675ISO 12185
15 °C (59 °F)(3)
maximum
équivalente
Distillation
°C
10% à 282 °C (539,6 °F)
D86
ISO3405
maximum
90% à 360 °C (680 °F)
maximum
Température
°C
Limite légale
D93
ISO2719
d'inflammation
spontanée
Stabilité thermique
-
Pouvoir réflecteur de
D6468
Pas de méthode d'essai
80% minimum après
équivalente
vieillissement pendant 180
minutes à 150 °C (302 °F)
Point d'écoulement
°C
6 °C (42,8 °F) minimum en
D97
ISO3016
dessous de la température
ambiante
Soufre(1)(4)
%c masse
La teneur en soufre du
D5453/D26222
ISO 20846ISO 20884
carburant est contrôlée
par les réglementations
concernant les émissions.
Se référer aux
tableaux 37 et 38 pour
obtenir davantage de
renseignements.
Viscosité cinématique
(5)
“MM”2“/S (cSt)”
La viscosité du carburant
D445
ISO3405
tel que délivré à la
pompe d'injection. “1,4
minimum/4,5 maximum”
Eau et dépôt
% poids
0,1% maximum
D1796
ISO3734
Eau
% poids
0,1% maximum
D1744
Pas de méthode d'essai
équivalente
Dépôt
% poids
0,05% maximum
D473
ISO3735
Gommes et résines(6)
mg/100 ml
10 mg/100 ml maximum
D381
ISO6246
(suite)
56
SFBU8311-03
Entretien
Contenances
(Tableau 36, suite)
Diamètre d'usuredu
mm
0,46 maximum
D6079
ISO12156-1
pouvoir lubrifiant corrigé
à 60 °C (140 °F). (7)
(1) Cette spécification comprend les exigences pour le diesel à très faible teneur en soufre (ULSD). Le carburant ULSD aura une teneur en
souffre de ≤ 15 ppm (0,0015%). Se référer aux méthodes d'essai des normes ASTM D5453, ASTM D2622 ou ISO 20846, ISO 20884.
Cette spécification comprend les exigences pour le diesel à faible teneur en soufre (LSD). Le carburant LSD aura une teneur en souffre
de ≤500 ppm (0,05%). Se référer à ce qui suit:“ASTM 5453, ASTM D2622”, “ISO 20846” et “Méthodes d'essai ISO 20884”. Se référer
aux tableaux 37 et 38.
(2) Un carburant à indice de cétane supérieur est recommandé lors de fonctionnement à une altitude supérieure ou par temps froid.
(3)
“Dans les tableaux de normalisation, la densité API équivalente à la masse volumique minimum de 801 kg / m3 (kilogrammes par mètre
cube) est de 45 et pour la masse volumique maximum de 876 kg / m3 elle est de 30”.
(4) Les réglementations régionales, nationales ou internationales peuvent exiger un carburant à limite spécifique en souffre. Consulter
l'ensemble des réglementations applicables avant de choisir un carburant pour une application de moteur donnée. Les circuits de carburant
et les organes de moteur Perkins peuvent fonctionner avec des carburants à teneur élevée en soufre sur les territoires où les émissions ne
sont pas réglementées. La teneur en soufre du carburant a une incidence sur les émissions d'échappement. Les carburants à teneur élevée
en soufre augmentent également le risque de corrosion des pièces internes. Des niveaux de teneur en soufre de carburant supérieurs
à 0,5% peuvent raccourcir considérablement les intervalles entre vidanges d'huile. Pour toute information supplémentaire, se référer à
ce guide, “Liquides conseillés (Généralités sur les lubrifiants)”.
(5) Les valeurs de la viscosité du carburant sont les valeurs tel que le carburant est admis aux pompes d'injection. Le carburant doit également
satisfaire aux limites de viscosité minimales et doit être conforme aux limites de viscosité maximales à 40 °C (104 °F) soit de la méthode
d'essai ASTM D445 ou de celle ISO 3104. Si un carburant de faible viscosité est utilisé, il faudra éventuellement refroidir le carburant pour
conserver une viscosité de 1,4 cSt ou plus au niveau de la pompe d'injection. Les carburants de haute viscosité peuvent nécessiter des
réchauffeurs de carburant afin de réduire la viscosité de 4,5 cSt à la pompe d'injection.
(6) Suivre les conditions et les procédures d'essai pour l'essence (moteur).
(7) Le pouvoir lubrifiant d'un carburant est un aspect important pour les carburants à très basse teneur en soufre. Pour déterminer le pouvoir
lubrifiant du carburant, réaliser l'essai ISO 12156-1 ou ASTM D6079 sur un équipement alternatif haute fréquence (HFRR). Si le pouvoir
lubrifiant d'un carburant n'est pas conforme aux exigences minimales, consulter le fournisseur du carburant. Ne pas traiter le carburant
sans avoir d'abord consulté le fournisseur du carburant. Certains additifs sont incompatibles. Ces additifs risquent d'engendrer des
problèmes dans le circuit de carburant.
Des indices de cétane supérieurs à 45 sont
REMARQUE
généralement escomptés du carburant diesel actuel.
L'utilisation de carburants qui ne sont pas conformes
Toutefois, un indice de cétane de 40 peut exister
aux recommandations Perkins peut entraîner les
dans certains territoires. Les États-Unis sont l'un
effets suivants: difficultés au démarrage, mauvaise
des territoires où l'on rencontre un faible indice
combustion, dépôts dans les injecteurs, durée de
de cétane. Un indice de cétane minimum de 40
service limitée du circuit de carburant, dépôts dans la
est nécessaire dans des conditions de démarrage
chambre de combustion et durée de service limitée
normales. Un indice de cétane supérieur pourra
du moteur.
s'avérer nécessaire dans des conditions de hautes
altitudes ou par temps froid.
Caractéristiques du carburant
Un carburant à faible indice de cétane peut être la
cause première de problèmes lors des démarrages
diesel
par temps froid.
Recommandation Perkins
Viscosité
Indice de cétane
La viscosité est la propriété qu'un liquide peut offrir
comme résistance au cisaillement ou à l'écoulement.
Le carburant à indice de cétane élevé réduira le délai
La viscosité diminue avec l'augmentation de la
d'allumage. Cela permettra une meilleure qualité
température. Cette diminution de viscosité suit une
d'allumage. Les indices de cétane des carburants
relation logarithmique pour les carburants normaux
sont établis en fonction de proportions de cétane et
fossiles. La référence commune s'établit par rapport
d'heptaméthylnonane pour le moteur standard CFR.
à la viscosité cinématique. Cette dernière est le
Se référer à la norme ISO 5165 pour la description
quotient de la viscosité dynamique divisé par la
de la méthode d'essai.
masse volumique. La détermination de la viscosité
cinématique s'effectue en règle générale suivant des
lectures de viscosimètres à écoulement par gravité
à des températures standard. Se référer à la norme
ISO 3104 pour la description de la méthode d'essai.
SFBU8311-03
57
Entretien
Contenances
Comme le carburant sert à lubrifier les pièces
Tableau 37
du circuit de carburant, la viscosité du carburant
Territoire
Exigences de carburant de 2007
est particulièrement importante. Le carburant doit
présenter une viscosité suffisante afin de pouvoir
EPA
Faible teneur en soufre (500 ppm) maximum
lubrifier le circuit de carburant dans des conditions de
Soufre/
Faible teneur
Teneur
températures extrêmement froides mais également
puissance
en soufre
en soufre
en présence de températures extrêmement chaudes.
(300 ppm)
(1000 ppm)
maximum
maximum
Si la viscosité cinématique du carburant est inférieure
pour 19
au-dessus
à 1,4 cSt à la pompe d'injection, la pompe risque
kW ou en
de 19 kW
d'être endommagée. Cet endommagement peut
dessous
être un grattage ou un grippage excessif. Une faible
CE
Modèles
402D-05 et
403D-11,
viscosité peut se traduire par des redémarrages
403D-07
403D-15,
difficiles à chaud, des calages et une perte de
403D-15T,
performances. Une haute viscosité peut entraîner
403D-17,
le grippage de la pompe.
404D-15.
404D-22,
404D-22T et
Perkins recommande des viscosités cinématiques
404D-22TA
de 1,4 et de 4,5 mm2/sec telles que délivrées à la
Territoires
Limite en soufre inférieure à 4000 ppm
pompe d'injection.
non
réglementés
Masse volumique
Tableau 38
La masse volumique est la masse du carburant
Territoire
Exigences de carburant de 2010
par unité de volume à une température spécifique.
Ce paramètre a une influence directe sur les
EPA
Très faible teneur en soufre (15 ppm) maximum
performances du moteur et sur les émissions. Il
Soufre/
Très faible
Faible teneur
détermine l'énergie thermique d'un volume injecté
puissance
teneur
en soufre
donné de carburant. La masse volumique est
en soufre
(300 ppm)
généralement indiquée comme suit kg/m à 15 °C
(10 ppm)
maximum
(59 °F).
maximum
au-dessus
pour 37
de 37 kW
kW ou en
Perkins recommande une valeur de masse volumique
dessous
CE
de 841 kg/m pour obtenir la puissance correcte.
Modèles
402D-05,
404D-22,
Les carburants plus légers sont autorisés mais ces
403D-07,
404D-22T et
carburants ne fourniront pas la puissance nominale.
403D-11,
404D-22TA
403D-15,
403D-15T,
Soufre
403D-17,
404D-15
La teneur en soufre est régie par les législations
sur les émissions. Les réglementations régionales,
Territoires
Limite en soufre inférieure à 4000 ppm
non
nationales ou internationales peuvent exiger un
réglementés
carburant à limite spécifique en souffre. La teneur en
soufre du carburant et la qualité du carburant doivent
satisfaire à l'ensemble des réglementations locales
En utilisant les méthodes d'essai ASTM D5453,
applicables en matière d'émissions.
ASTM D2622 ou ISO 20846 ISO 20884, la teneur en
souffre du carburant diesel à basse teneur en souffre
Les tableaux 37 et 38 énumèrent les directives
(LSD) doit être inférieure à 500 ppm (0,05%). En
relatives à la teneur correcte en soufre en fonction
utilisant les méthodes d'essai ASTM D5453, ASTM
de chaque territoire. Consulter l'ensemble des
D2622 ou ISO 20846 ISO 20884, la teneur en souffre
réglementations applicables avant de choisir un
du carburant diesel à très faible teneur en souffre
carburant pour une application de moteur donnée.
(ULSD) doit être inférieure à 15 ppm (0,0015%).
Le pouvoir lubrifiant de ces carburants ne doit pas
présenter un diamètre d'usure supérieur à 0,46 mm
(0,0181 in). L'essai de pouvoir lubrifiant du carburant
doit être réalisé sur un équipement alternatif haute
fréquence (HFRR) fonctionnant à 60 °C (140 °F). Se
référer à la norme ISO 12156-1.
58
SFBU8311-03
Entretien
Contenances
Dans certaines régions du monde et dans le cadre
Les additifs pour carburant peuvent renforcer le
de certaines applications, seuls des carburants à
pouvoir lubrifiant d'un carburant. Lorsque des additifs
haute teneur en soufre supérieure à 0,5% de la
sont requis, contacter le fournisseur de carburant.
masse peuvent être disponibles. Un carburant à très
Le fournisseur de carburant peut recommander
haute teneur en souffre peut entraîner l'usure du
l'utilisation d'additifs et le niveau approprié de
moteur. Un carburant à haute teneur en souffre aura
traitement. Pour plus d'informations, se référer à
un effet négatif sur les émissions de particules. Un
“Additif pour carburant”.
carburant à haute teneur en souffre peut être utilisé
sous réserve que son usage soit autorisé par la
Distillation
législation locale sur les émissions. Un carburant à
haute teneur en souffre peut également être utilisé
Elle indique le pourcentage de mélange des différents
dans les pays ne réglementant pas les émissions.
hydrocarbures dans le carburant. Un taux élevé
d'hydrocarbures légers peut avoir une incidence sur
Lorsque seul du carburant à teneur élevée en
les caractéristiques de combustion.
soufre est disponible, il faut utiliser de l'huile de
graissage hautement alcaline dans le moteur ou il
Classification des carburants
faut raccourcir les intervalles de vidange d'huile de
graissage. Se référer au présent Guide d'utilisation et
Les moteurs diesel sont capables de brûler une
d'entretien, “Liquides conseillés (Généralités sur le
grande variété de carburants. Ces carburants se
graissage)” pour plus d'informations sur la teneur en
divisent en quatre principaux groupes: Se référer au
souffre dans le carburant.
tableau 39
Pouvoir lubrifiant
Tableau 39
Groupes Carburants
Classification
Il s'agit de la capacité du carburant à empêcher
l'usure de la pompe. Par propriétés lubrifiantes, on
Groupe 1
Carburants
Durée de service
préconisés
totale du produit
entend l'aptitude d'un liquide à réduire la friction entre
des surfaces sous charge. Cette aptitude réduit les
Groupe 2
Carburants admis
Ces carbu-
dégâts occasionnés par la friction. Les propriétés
rantsPEUVENT
lubrifiantes du carburant sont importantes pour les
entraîner une
réduction de la
circuits d'injection. Avant que la teneur en soufre
durée de service du
maximum dans le carburant ne soit réglementée,
moteur et de son
il était communément admis que les propriétés
rendement
lubrifiantes du carburant étaient fonction de sa
Groupe 3
Carburants d'aviation
Ces carburants
viscosité.
ENTRAÎNERONT
une réduction de la
Le pouvoir lubrifiant a une importance significative
durée de service du
sur les carburants actuels à faible viscosité, sur ceux
moteur et de son
rendement
à faible teneur en soufre et sur les carburants fossiles
à faible teneur aromatique. Ces carburants sont
Groupe 4
Biodiesel
produits afin de répondre aux normes d'émissions
d'échappement les plus exigeantes. Une méthode
Spécifications Groupe 1 (carburants
d'essai de mesure du pouvoir lubrifiant des
carburants diesel a été développée et l'essai est
préconisés)
basé sur la méthode de l'équipement alternatif haute
fréquence (HFRR) réalisée à 60 °C (140 °F). Se
Ce groupe de spécifications de carburants est
référer à la norme ISO 12156 partie 1 et au document
autorisé:
CEC F06-A-96 pour connaître la meilleure méthode.
Qualité EN590 DERV A, B, C, E, F, Classe, 0, 1,
Le diamètre d'usure du pouvoir lubrifiant NE DOIT
2, 3 et 4
PAS excéder 0,46 mm (0,0181 in). L'essai de
pouvoir lubrifiant du carburant doit être réalisé sur
ASTM D975, Qualité 2D S15 et Qualité 2D S500
un équipement alternatif haute fréquence (HFRR)
fonctionnant à 60 °C (140 °F). Se référer à la norme
JIS K2204 Qualités 1,2,3 et qualité spéciale 3 Cette
ISO 12156-1.
qualité de carburant doit satisfaire aux exigences
de pouvoir lubrifiant indiquées dans le tableau 36.
Gazole rouge pour tombereau BS2869 Classe A2
SFBU8311-03
59
Entretien
Contenances
Nota: Le BS2869 ne peut être utilisé que si la teneur
OTAN F-44 (MIL-DTL-5624U)
en souffre satisfait aux spécifications indiquées dans
les tableaux 37 et 38. Une analyse de prélèvement
OTAN JP5 (MIL-DTL-5624U)
d'échantillons de carburant doit être réalisée pour
vérifier la teneur en souffre.
Jet A (ASTM D1655)
Nota: L'emploi de carburant à faible teneur en soufre
Jet A1 (ASTM D1655)
(LSD) et de carburant à très faible teneur en soufre
(ULSD) est autorisé à condition que les carburants
Nota: Tous les carburants énumérés ci-dessus ne
répondent aux exigences minimales indiquées dans
peuvent être utilisés que si la teneur en souffre
les tableaux 36, 37 et 38. Le pouvoir lubrifiant de
satisfait aux spécifications indiquées dans les
ces carburants ne doit pas présenter un diamètre
tableaux 37 et 38. Une analyse de prélèvement
d'usure supérieur à 0,46 mm (0,0181 in). L'essai de
d'échantillons de carburant doit être réalisée pour
pouvoir lubrifiant du carburant doit être réalisé sur
vérifier la teneur en souffre.
un équipement alternatif haute fréquence (HFRR)
fonctionnant à 60 °C (140 °F). Se référer à la norme
Nota: Ces carburants ne sont autorisés que s'ils
ISO 12156-1. En appliquant les méthodes d'essai
sont utilisés avec un additif pour carburant correct.
ASTM D5453, ASTM D2622 ou ISO 20846 ISO
Ces carburants doivent satisfaire aux exigences
20884, la teneur en souffre du carburant diesel à
indiquées dans les tableaux 36, 37 et 38. Les
faible teneur en souffre (LSD) doit être inférieure
échantillons de carburant doivent être analysés par
à 500 ppm (0,05%). En appliquant les méthodes
rapport à la conformité. Ces carburants NE DOIVENT
d'essai ASTM D5453, ASTM D2622 ou ISO 20846
PAS présenter un diamètre d'usure du pouvoir
ISO 20884, la teneur en souffre du carburant diesel
lubrifiant supérieur à 0,46 mm (0,0181 in). L'essai de
à très faible teneur en souffre (ULSD) doit être
pouvoir lubrifiant du carburant doit être réalisé sur
inférieure à 15 ppm (0,0015%).
un équipement alternatif haute fréquence (HFRR)
fonctionnant à 60 °C (140 °F). Se référer à la norme
ISO 12156-1. Les carburants doivent présenter une
Spécifications Groupe 2 (carburants
viscosité minimale de 1,4 cSt telle que délivrée à la
admis)
pompe d'injection. Il peut être nécessaire de refroidir
le carburant afin de maintenir la viscosité minimale
Ce groupe de spécifications de carburants est
de 1,4 cSt telle que délivrée à la pompe d'injection.
considéré comme autorisé mais ces carburants
PEUVENT réduire la durée de service et le
Biodiesel Groupe 4
rendement du moteur.
Le biodiesel est un carburant qui peut être défini
ASTM D975, Qualité 1D S15 et Qualité 1D S500
comme des esters mono-alkyle d'acides gras. Le
biodiesel est un carburant qui peut être produit à
JP7 (MIL-T-38219)
partir d'un grand nombre de matières premières.
Le biodiesel le plus fréquemment rencontré en
OTAN F63
Europe est l'ester méthylique à base de colza (REM).
Ce biodiesel provient de l'huile de colza. L'ester
Nota: Les spécifications JP7 et OTAN F63 ne
méthylique à base de soja (SME) est le biodiesel
peuvent être utilisés que si la teneur en souffre
le plus fréquemment rencontré aux États-Unis. Ce
satisfait aux spécifications indiquées dans les
biodiesel provient de l'huile de soja. L'huile de soja ou
tableaux 37 et 38. Une analyse de prélèvement
l'huile de colza constituent les principales matières
d'échantillons de carburant doit être réalisée pour
premières. Ces carburant sont globalement désignés
vérifier la teneur en souffre.
Esters méthyliques d'acide gras (FAME).
Spécifications Groupe 3 (carburants
d'aviation)
Ce groupe de spécification de carburants ne doit
être utilisé qu'avec un additif pour carburant correct.
Ce carburant RÉDUIRA la durée de service et le
rendement du moteur.
OTAN F34 (MIL-DTL-83133E)
OTAN F35 (MIL-DTL-83133E)
OTAN JP8 (MIL-DTL-83133E)

















Content      ..      1       2         ..



//////////////////////
